Метод копирования зубчатых колес

1. Метод копирования зубчатых колес

МЕТОД КОПИРОВАНИЯ ЗУБЧАТЫХ
КОЛЕС

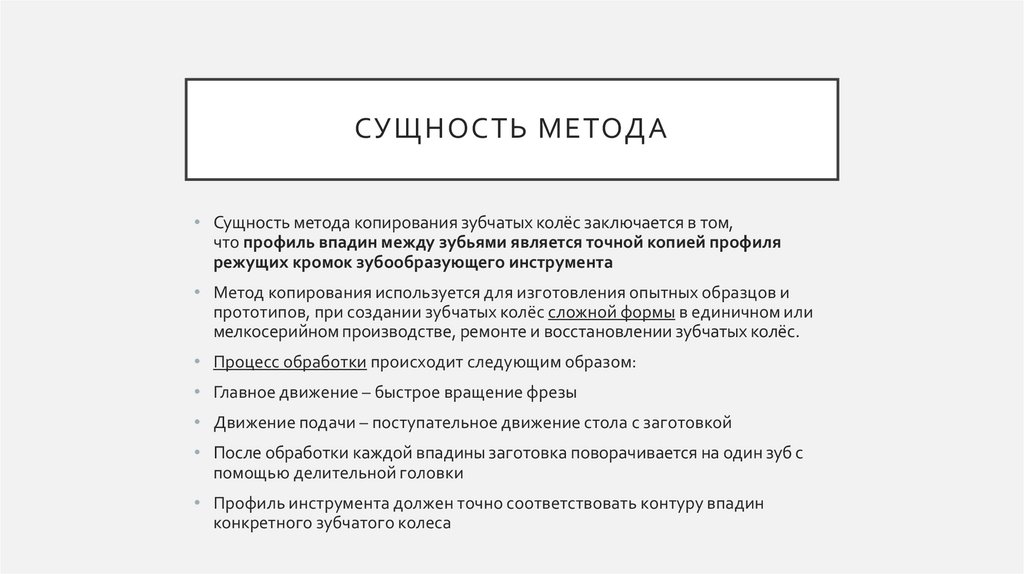

2. Сущность метода

СУЩНОСТЬ МЕТОДА
• Сущность метода копирования зубчатых колёс заключается в том,
что профиль впадин между зубьями является точной копией профиля
режущих кромок зубообразующего инструмента
• Метод копирования используется для изготовления опытных образцов и
прототипов, при создании зубчатых колёс сложной формы в единичном или
мелкосерийном производстве, ремонте и восстановлении зубчатых колёс.
• Процесс обработки происходит следующим образом:
• Главное движение – быстрое вращение фрезы
• Движение подачи – поступательное движение стола с заготовкой
• После обработки каждой впадины заготовка поворачивается на один зуб с
помощью делительной головки
• Профиль инструмента должен точно соответствовать контуру впадин
конкретного зубчатого колеса

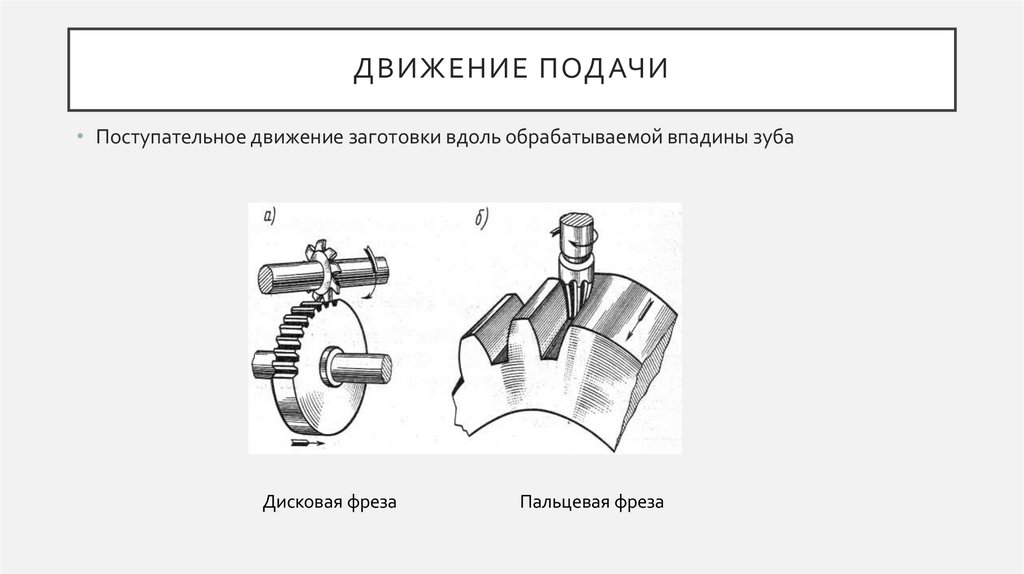

3. Движение подачи

ДВИЖЕНИЕ ПОДАЧИ
• Поступательное движение заготовки вдоль обрабатываемой впадины зуба
Дисковая фреза
Пальцевая фреза

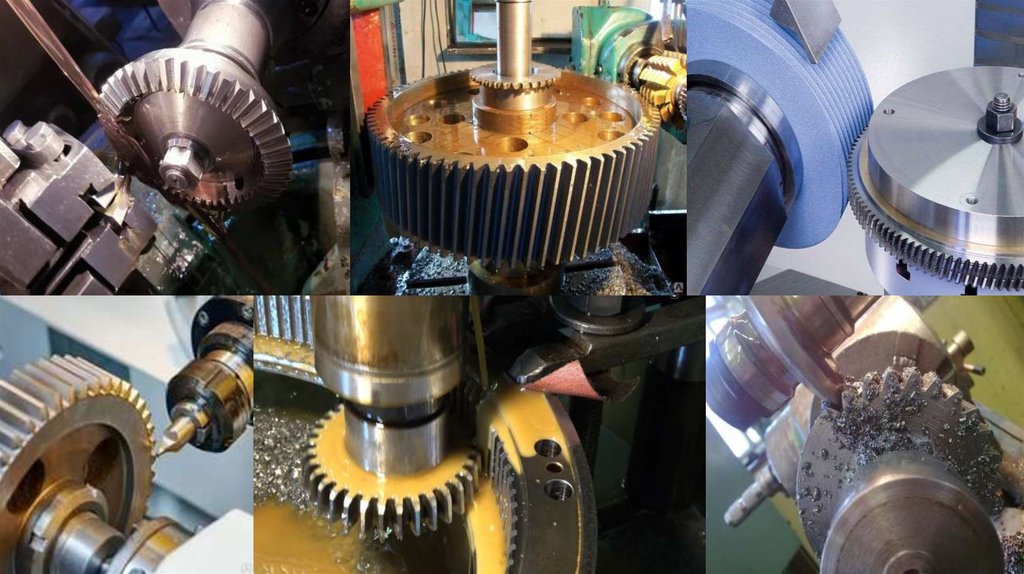

4.

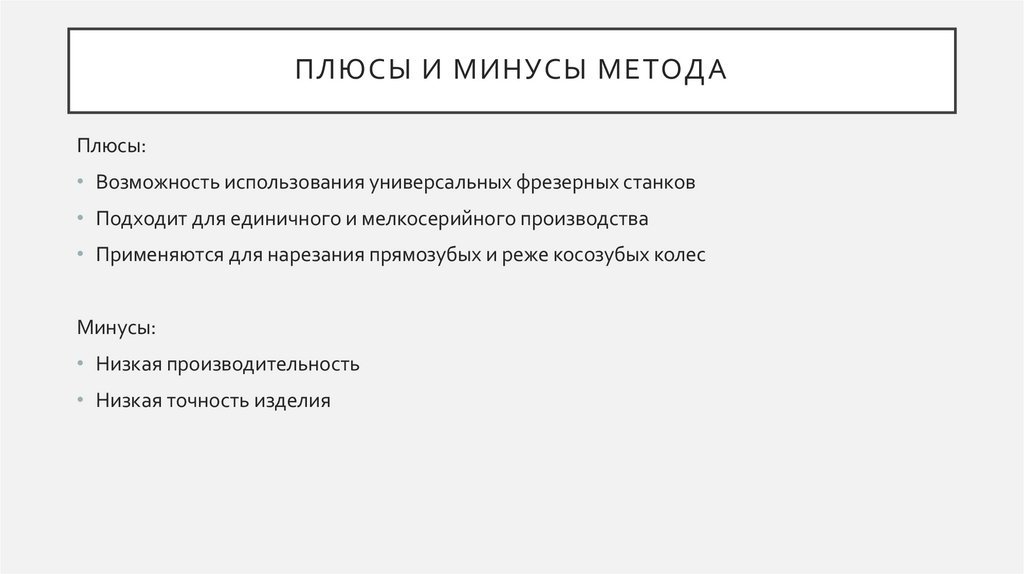

5. Плюсы и минусы метода

ПЛЮСЫ И МИНУСЫ МЕТОДА
Плюсы:
• Возможность использования универсальных фрезерных станков
• Подходит для единичного и мелкосерийного производства
• Применяются для нарезания прямозубых и реже косозубых колес
Минусы:
• Низкая производительность
• Низкая точность изделия

6.

7. Спасибо за внимание

СПАСИБО ЗА ВНИМАНИЕ
