Трансформатори. Лекція 3

1.

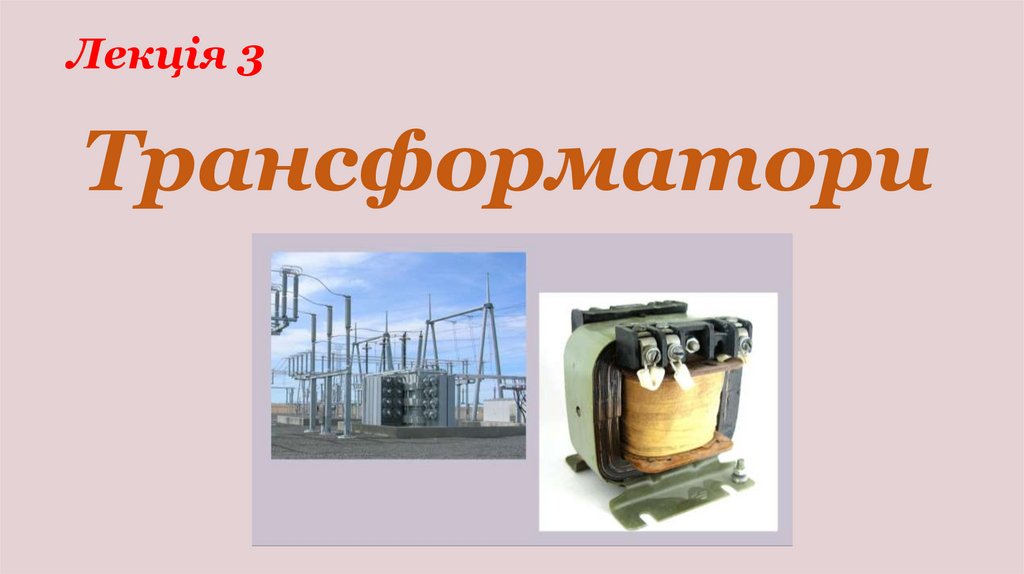

Лекція 3
Трансформатори

2.

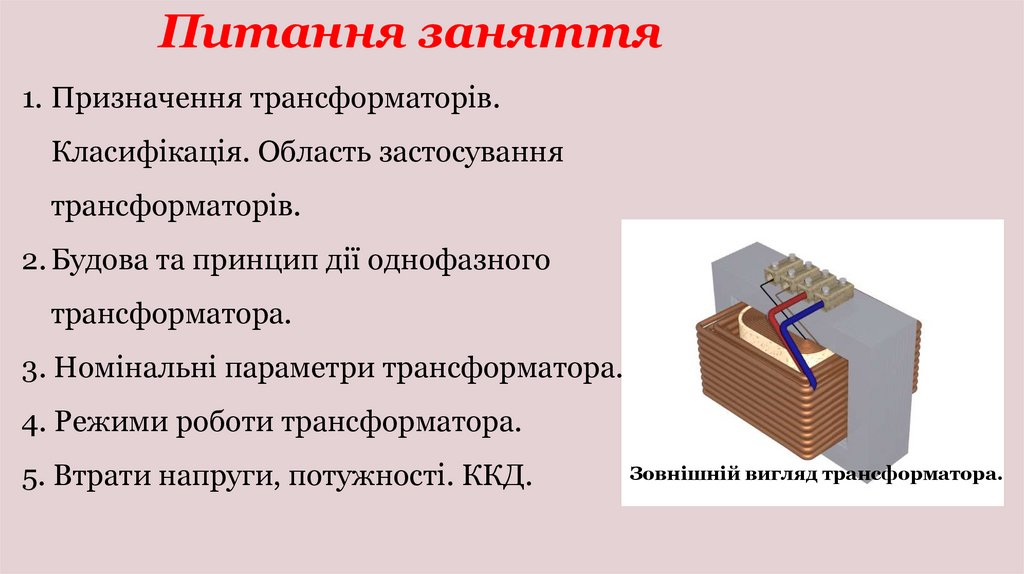

Питання заняття
1. Призначення трансформаторів.
Класифікація. Область застосування
трансформаторів.
2. Будова та принцип дії однофазного
трансформатора.

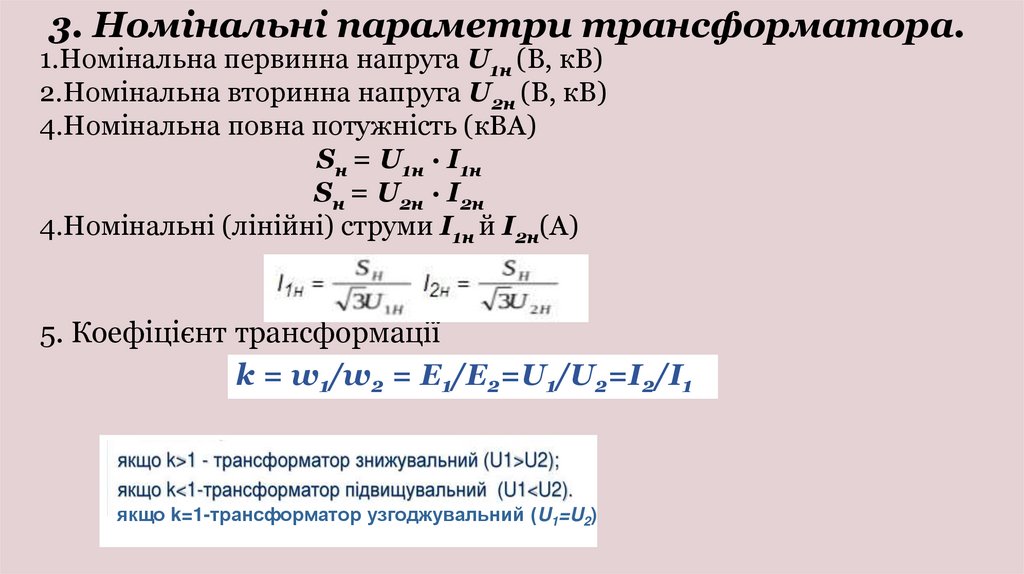

3. Номінальні параметри трансформатора.

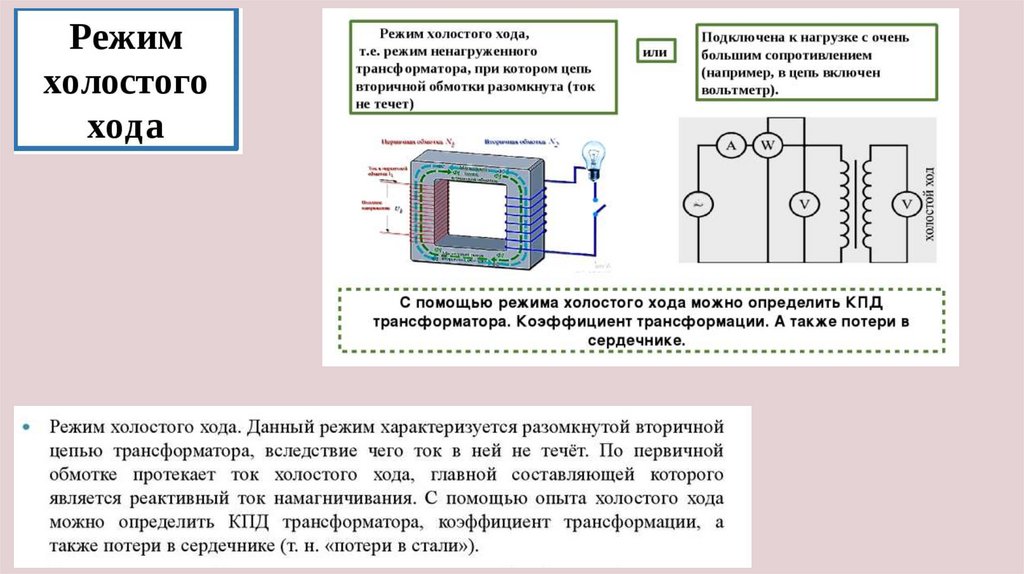

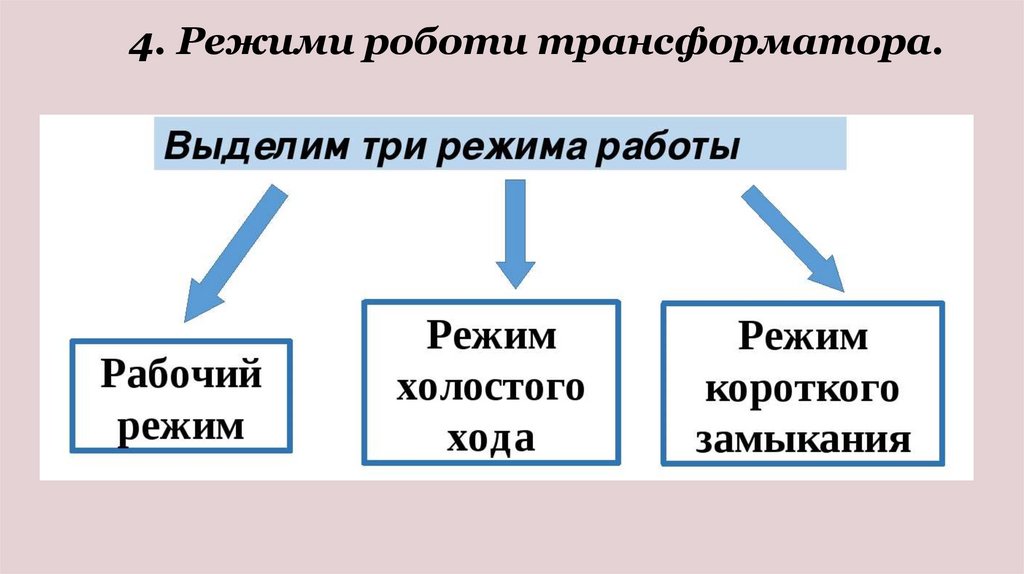

4. Режими роботи трансформатора.

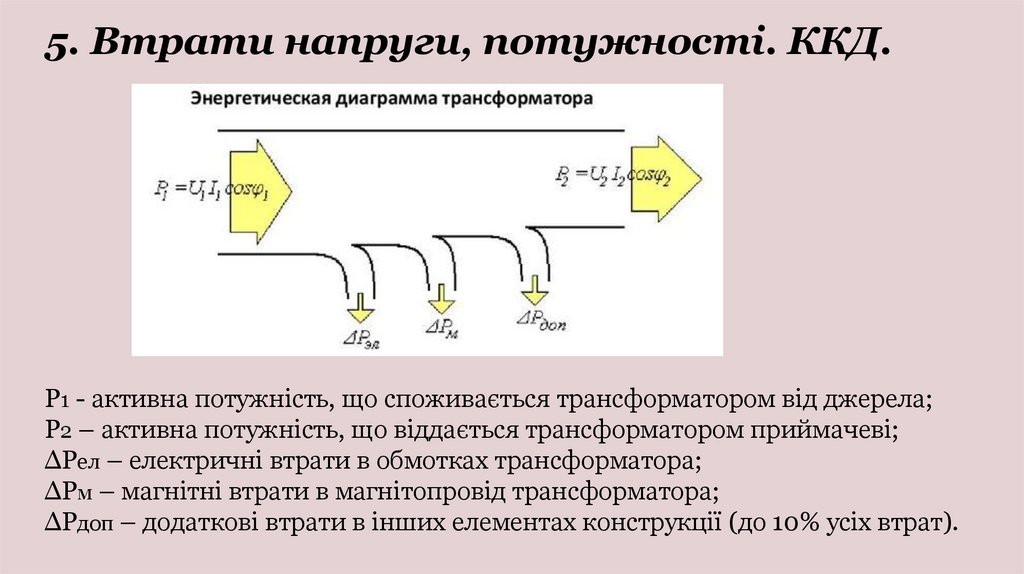

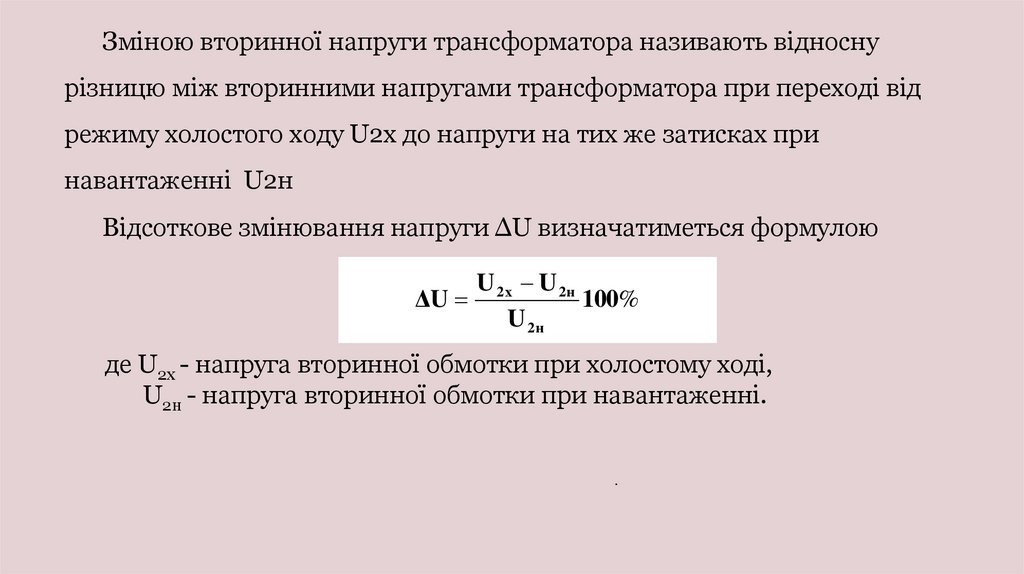

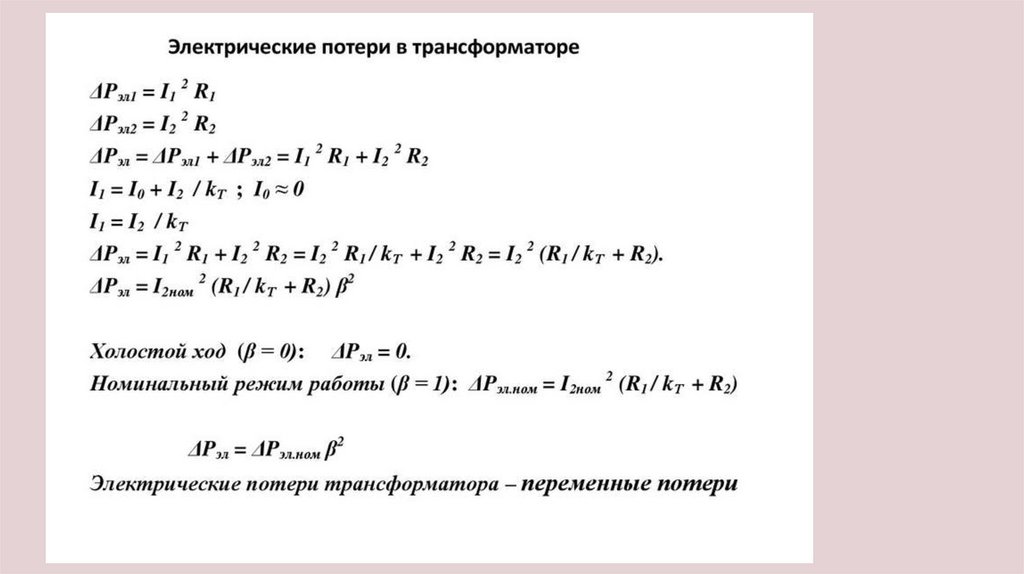

5. Втрати напруги, потужності. ККД.

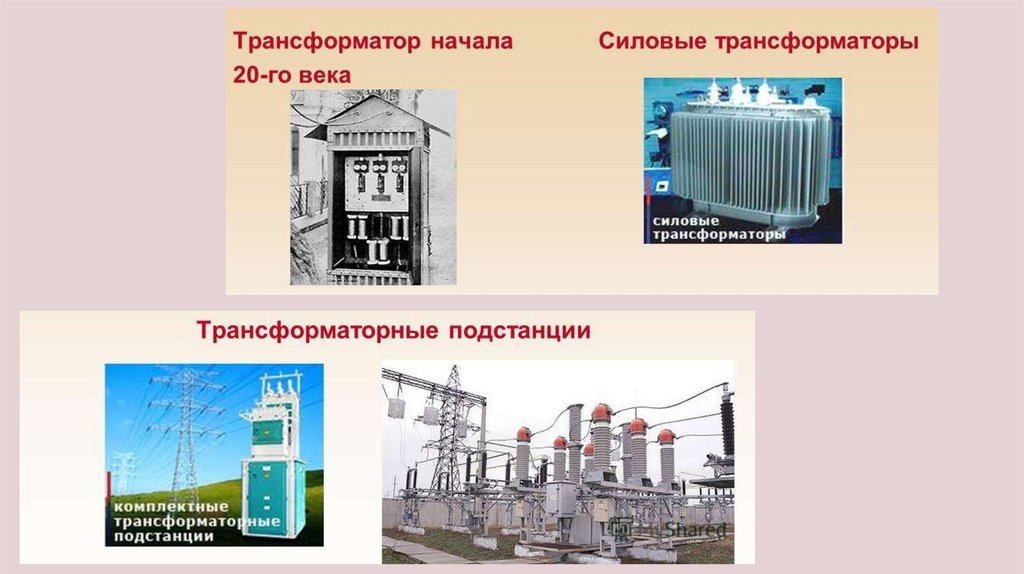

Зовнішній вигляд трансформатора.

3.

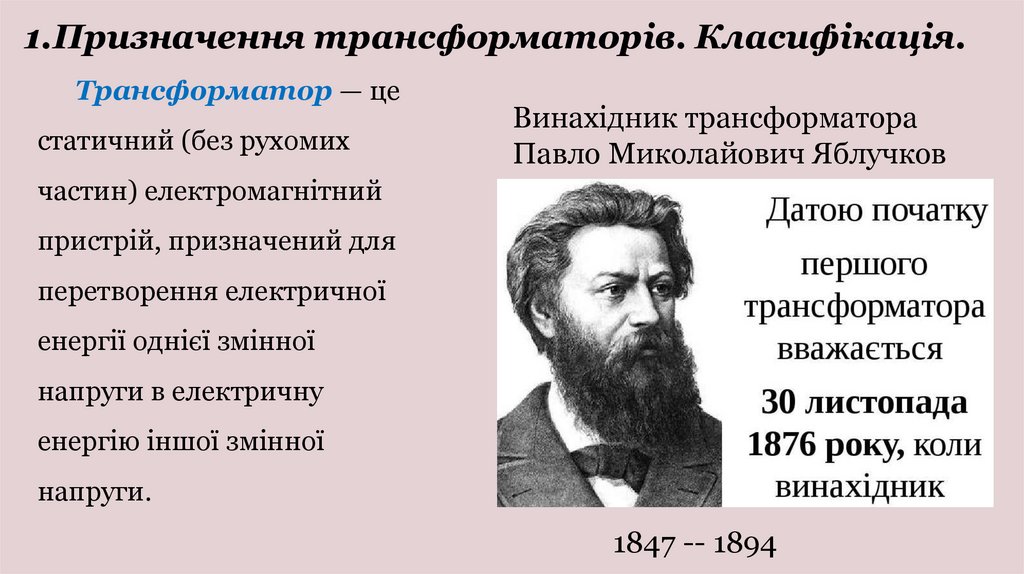

1.Призначення трансформаторів. Класифікація.
Трансформатор — це
статичний (без рухомих
Винахідник трансформатора
Павло Миколайович Яблучков
частин) електромагнітний
пристрій, призначений для
перетворення електричної
енергії однієї змінної
напруги в електричну
енергію іншої змінної
напруги.
1847 -- 1894

4.

5.

Класифікація трансформаторів.
По призначенню
1. Силові - для передачі та розподілу
електричної енергії.
2. Трансформатори живлення електроапаратури та побутових пристроїв.
3. Вимірювальні працюють у комплексі з
вимірювальними приладами та
розширюють їх межі вимірювання.
4. Імпульсні - працюють в імпульсному
режимі.
5. Пік-трансформатори виробляють
пікоподібну напругу.
6. Випробувальні - для випробування
електричної міцності ізоляції.

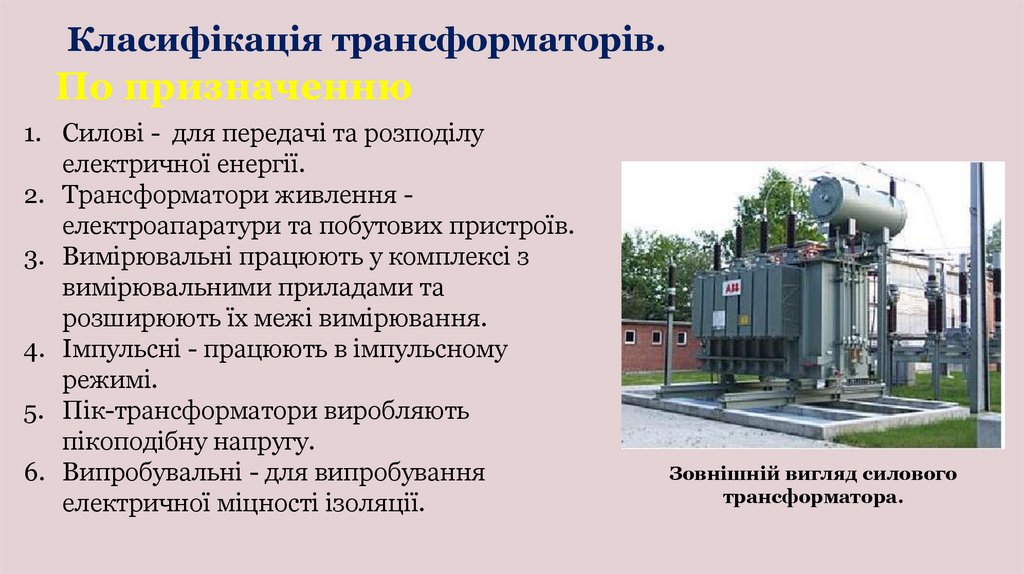

Зовнішній вигляд силового
трансформатора.

6.

Класифікація трансформаторів.

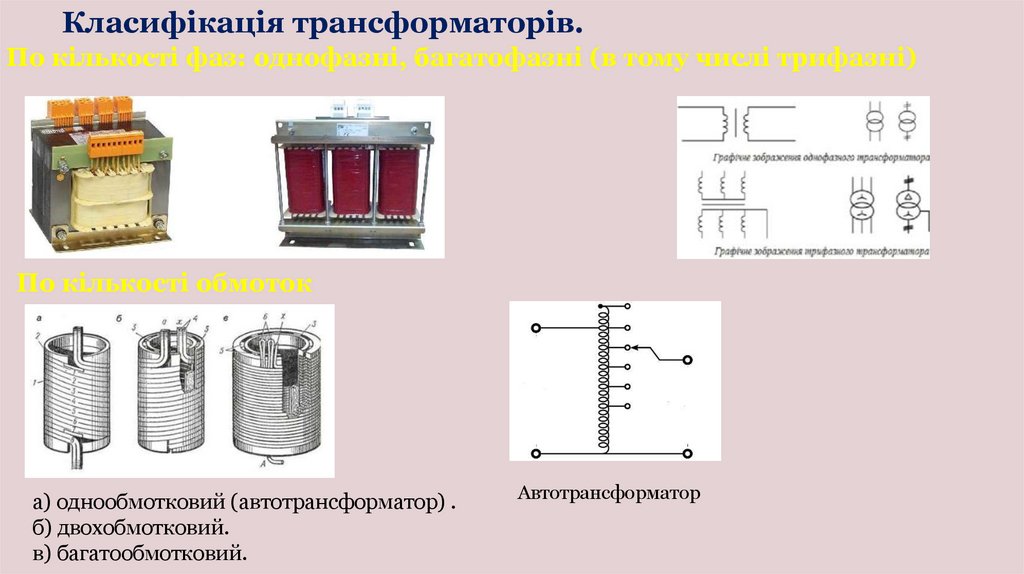

По кількості фаз: однофазні, багатофазні (в тому числі трифазні)
По кількості обмоток
а) однообмотковий (автотрансформатор) .
б) двохобмотковий.
в) багатообмотковий.
Автотрансформатор

7.

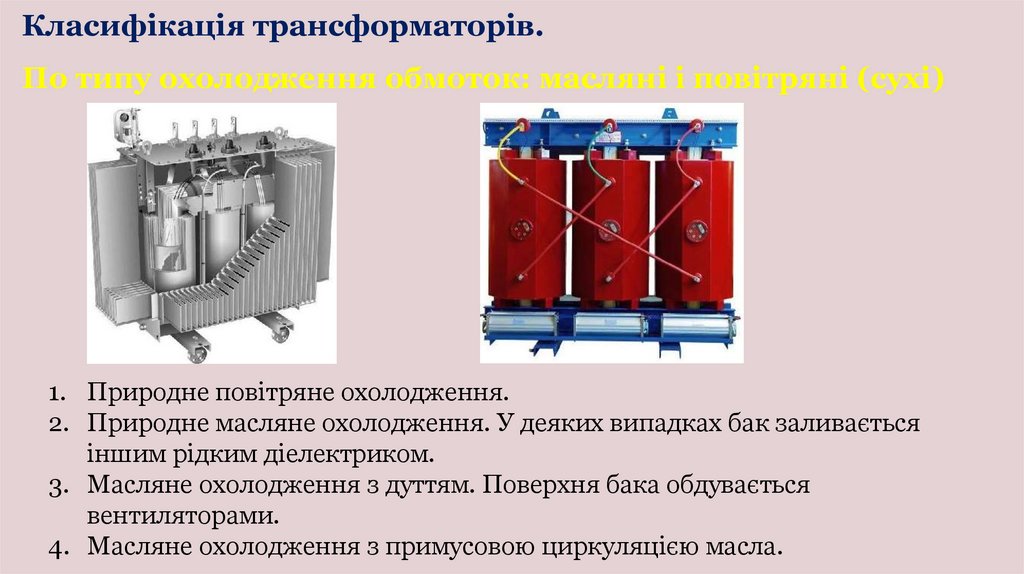

Класифікація трансформаторів.
По типу охолодження обмоток: масляні і повітряні (сухі)
1. Природне повітряне охолодження.
2. Природне масляне охолодження. У деяких випадках бак заливається
іншим рідким діелектриком.
3. Масляне охолодження з дуттям. Поверхня бака обдувається
вентиляторами.
4. Масляне охолодження з примусовою циркуляцією масла.

8.

Класифікація трансформаторів.

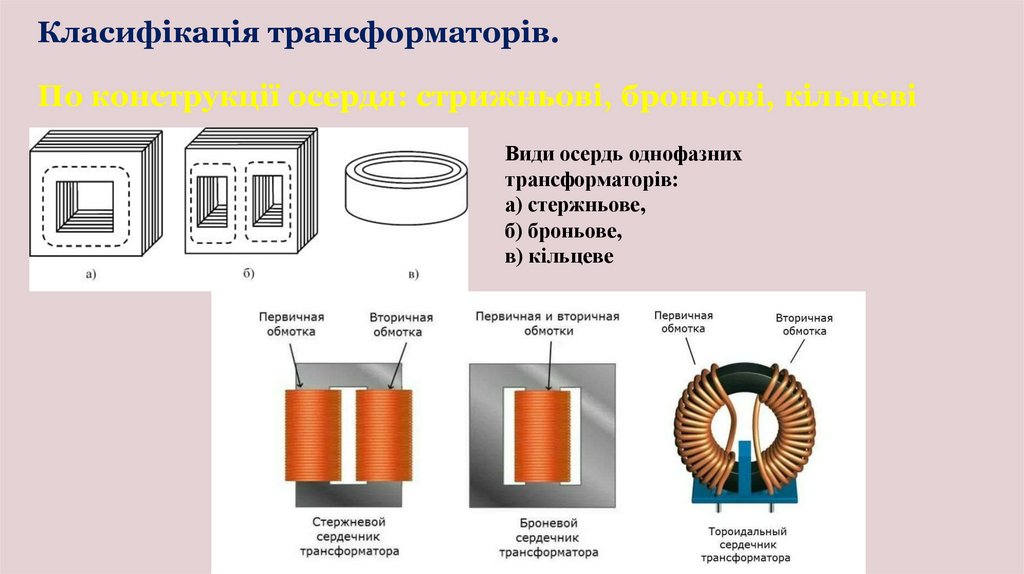

По конструкції осердя: стрижньові, броньові, кільцеві
Види осердь однофазних
трансформаторів:
а) стержньове,
б) броньове,
в) кільцеве

9.

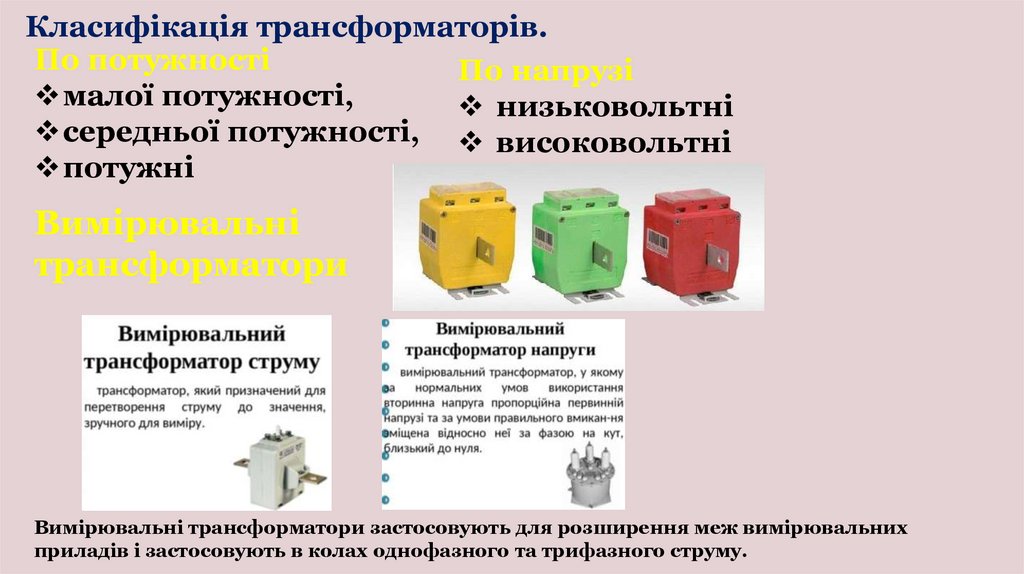

Класифікація трансформаторів.
По потужності
По напрузі
малої потужності,
низьковольтні
середньої потужності, високовольтні
потужні
Вимірювальні
трансформатори
Вимірювальні трансформатори застосовують для розширення меж вимірювальних
приладів і застосовують в колах однофазного та трифазного струму.

10.

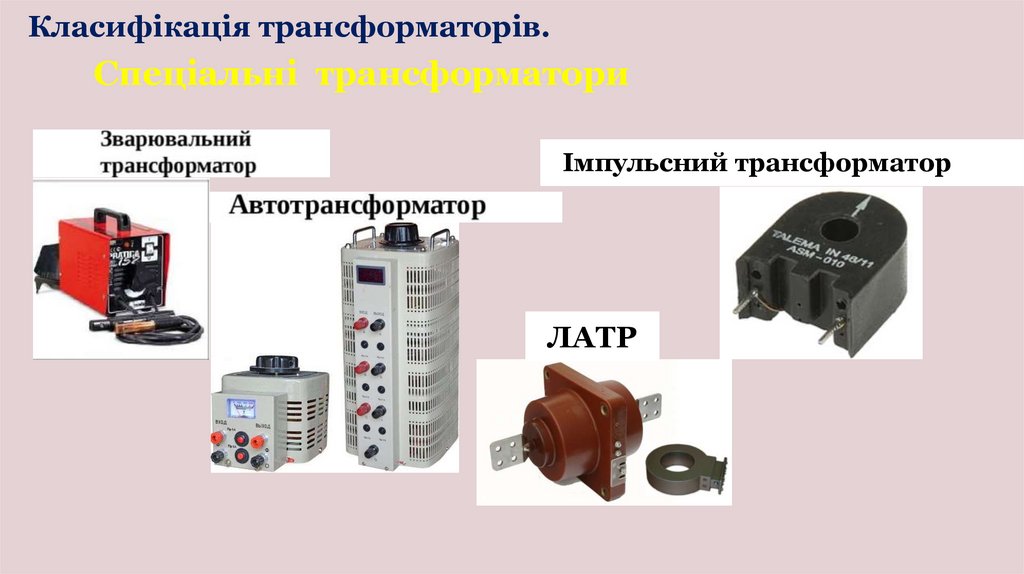

Класифікація трансформаторів.
Спеціальні трансформатори
Імпульсний трансформатор
ЛАТР

11.

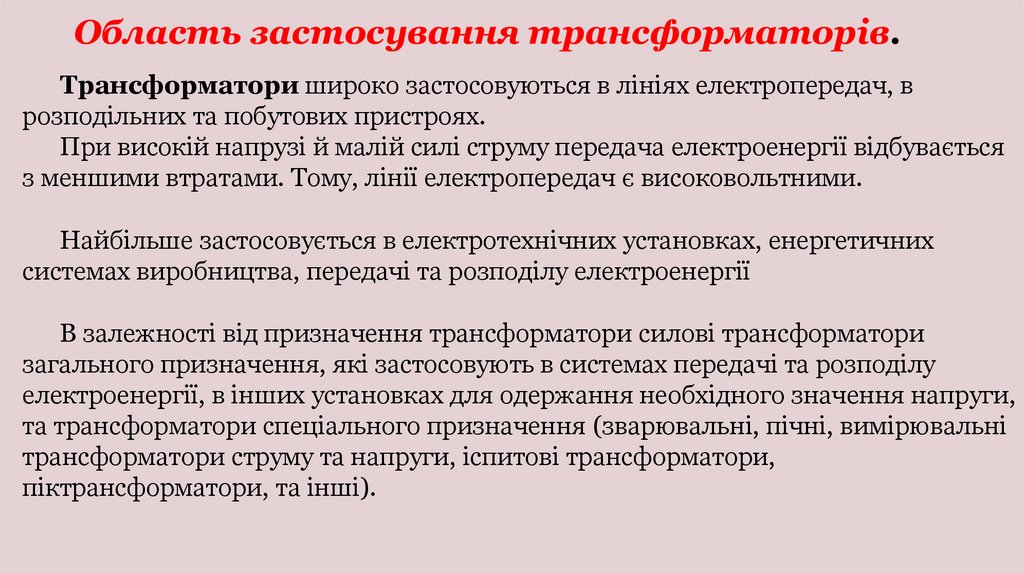

Область застосування трансформаторів.
Трансформатори широко застосовуються в лініях електропередач, в
розподільних та побутових пристроях.
При високій напрузі й малій силі струму передача електроенергії відбувається
з меншими втратами. Тому, лінії електропередач є високовольтними.
Найбільше застосовується в електротехнічних установках, енергетичних
системах виробництва, передачі та розподілу електроенергії
В залежності від призначення трансформатори силові трансформатори
загального призначення, які застосовують в системах передачі та розподілу
електроенергії, в інших установках для одержання необхідного значення напруги,
та трансформатори спеціального призначення (зварювальні, пічні, вимірювальні
трансформатори струму та напруги, іспитові трансформатори,
піктрансформатори, та інші).

12.

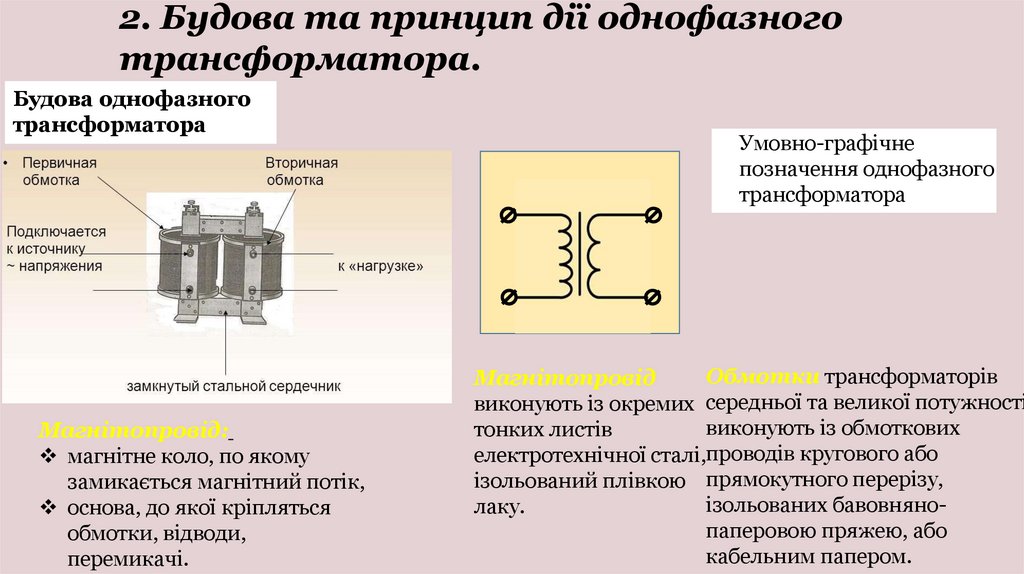

2. Будова та принцип дії однофазного
трансформатора.
Будова однофазного
трансформатора
Магнітопровід:
магнітне коло, по якому
замикається магнітний потік,
основа, до якої кріпляться
обмотки, відводи,
перемикачі.
Умовно-графічне
позначення однофазного
трансформатора
Обмотки трансформаторів
Магнітопровід
виконують із окремих середньої та великої потужності
виконують із обмоткових
тонких листів
електротехнічної сталі,проводів кругового або
ізольований плівкою прямокутного перерізу,
ізольованих бавовнянолаку.
паперовою пряжею, або
кабельним папером.

13.

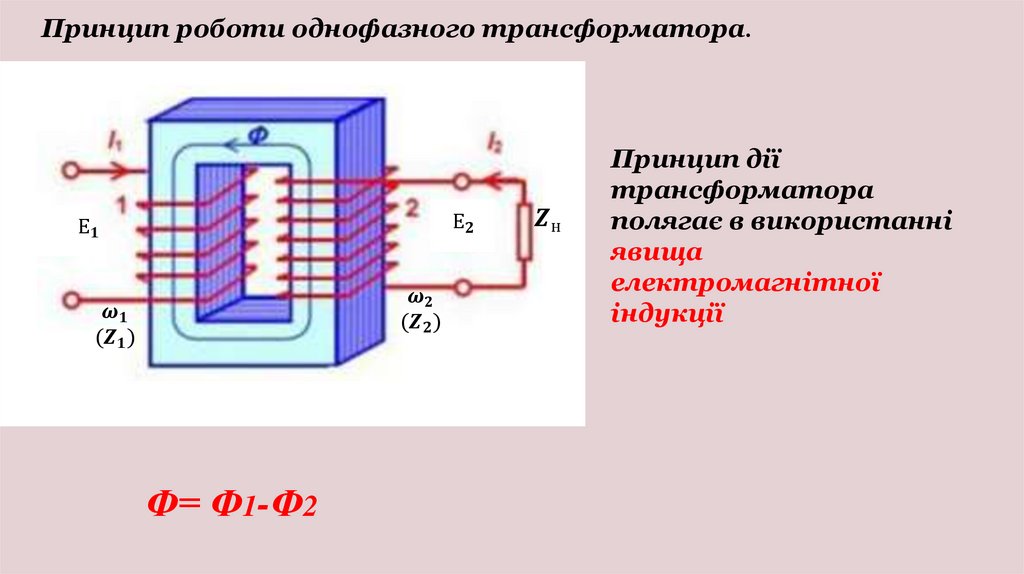

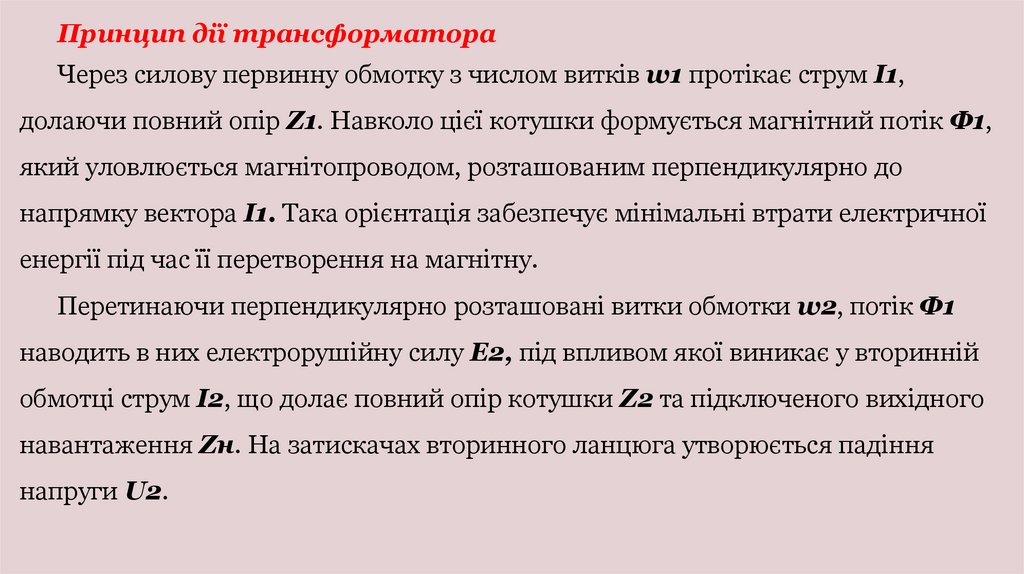

Принцип роботи однофазного трансформатора.
Е
