Конструкторская документация

1. Конструкторская документация

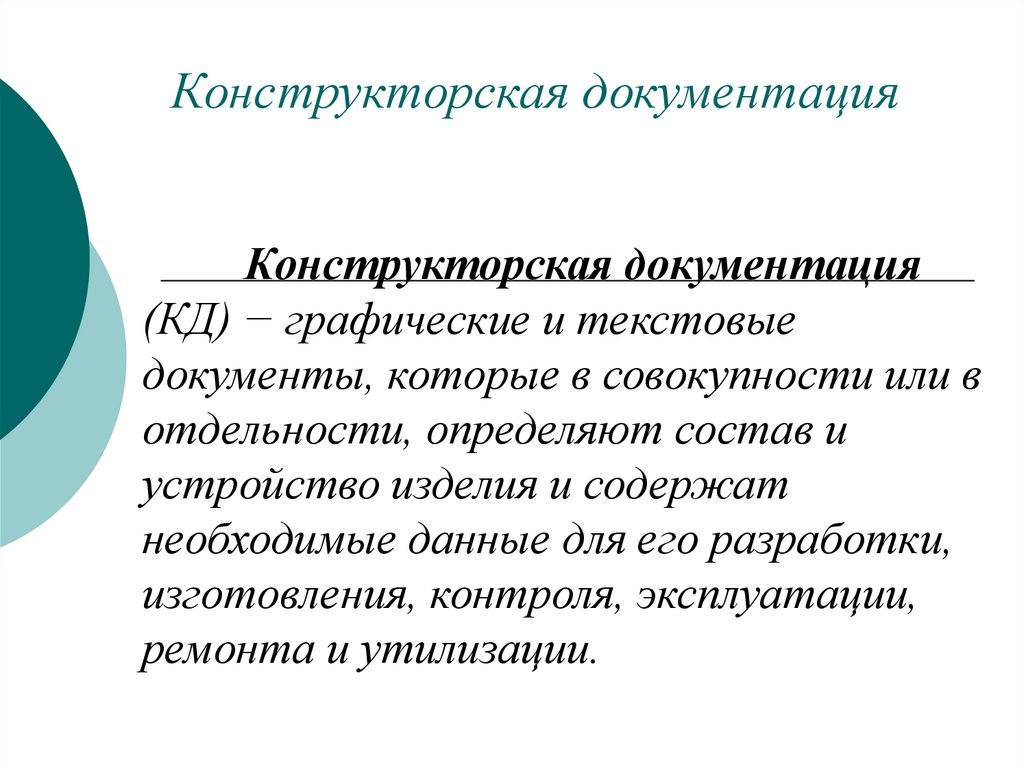

Конструкторская документация
(КД) − графические и текстовые
документы, которые в совокупности или в
отдельности, определяют состав и
устройство изделия и содержат
необходимые данные для его разработки,
изготовления, контроля, эксплуатации,
ремонта и утилизации.

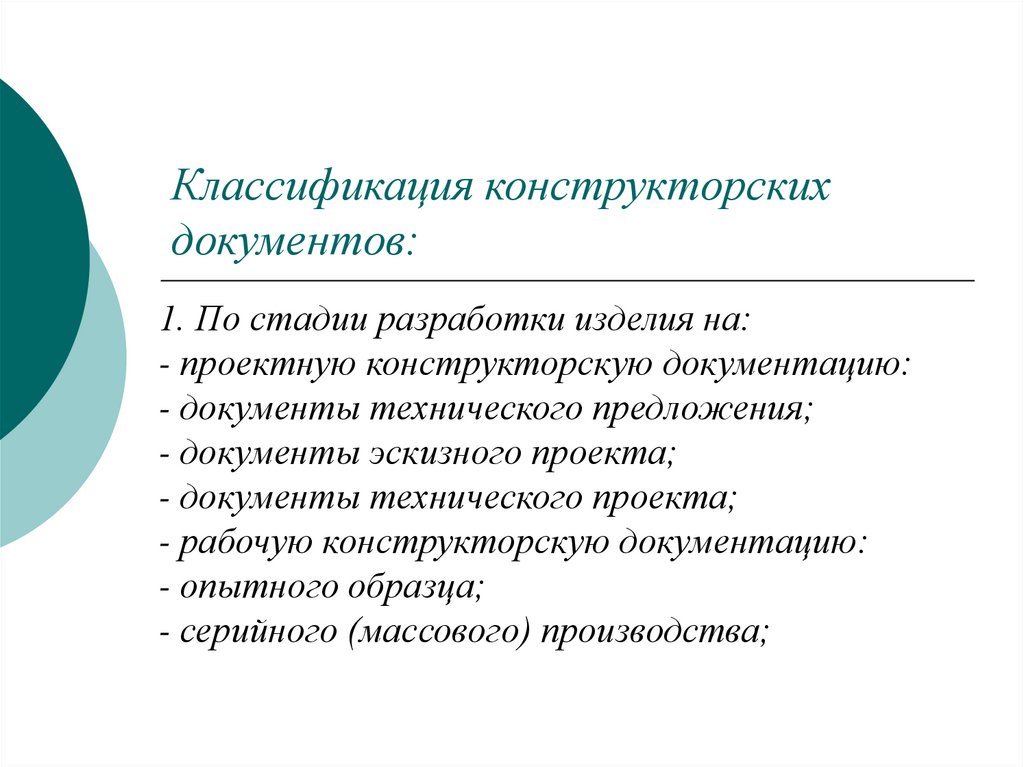

2. Классификация конструкторских документов:

1. По стадии разработки изделия на:
- проектную конструкторскую документацию:
- документы технического предложения;
- документы эскизного проекта;
- документы технического проекта;
- рабочую конструкторскую документацию:
- опытного образца;
- серийного (массового) производства;

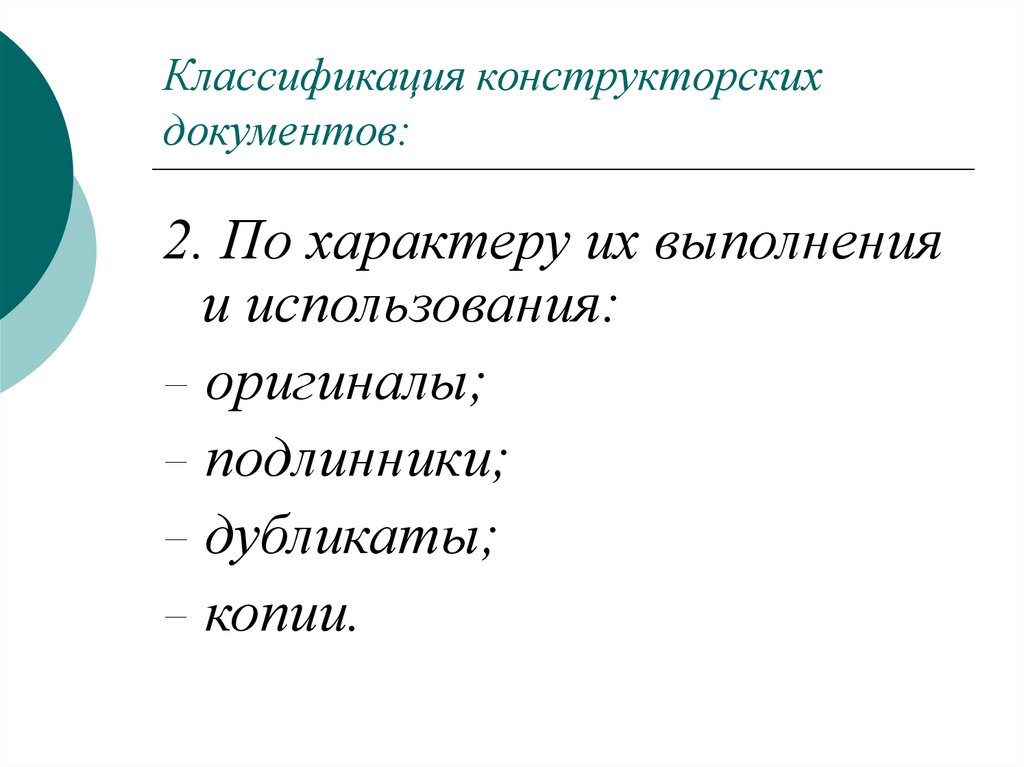

3. Классификация конструкторских документов:

2. По характеру их выполнения
и использования:
− оригиналы;
− подлинники;
− дубликаты;
− копии.

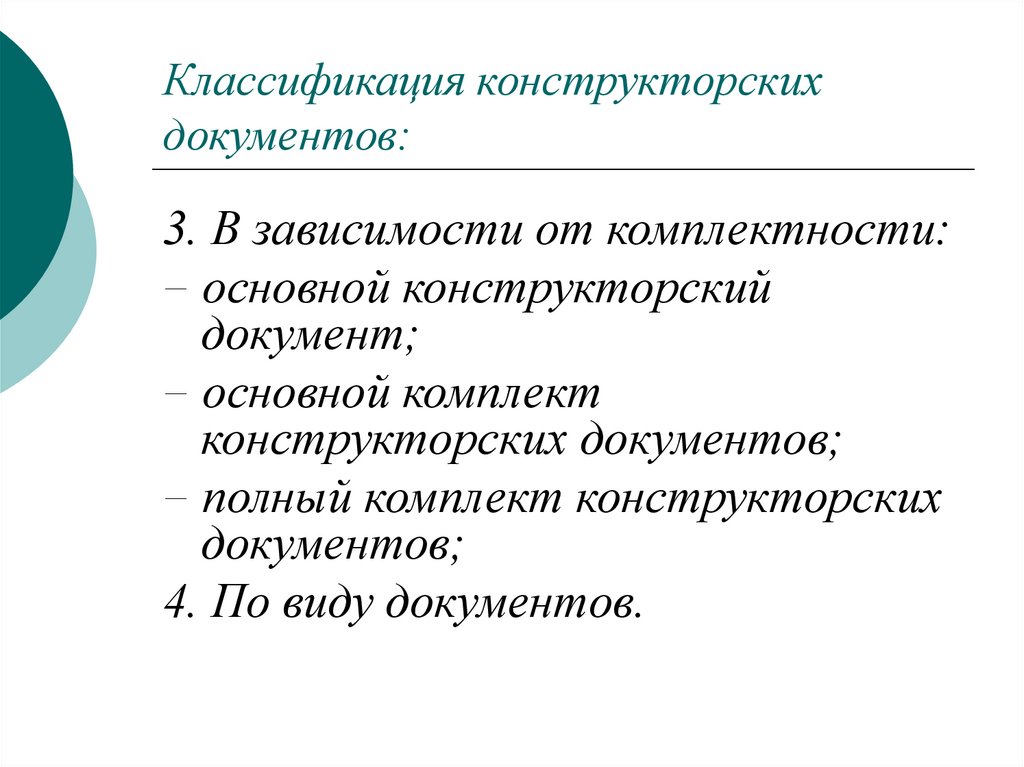

4. Классификация конструкторских документов:

3. В зависимости от комплектности:
− основной конструкторский
документ;
− основной комплект
конструкторских документов;
− полный комплект конструкторских
документов;
4. По виду документов.

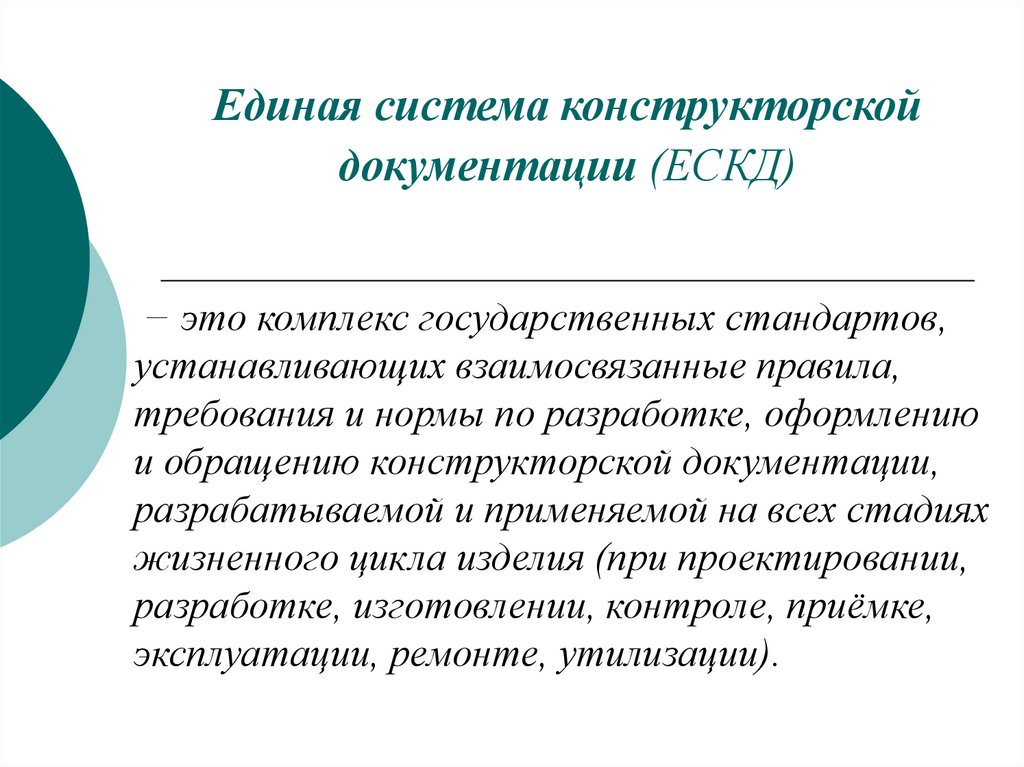

5. Единая система конструкторской документации (ЕСКД)

− это комплекс государственных стандартов,
устанавливающих взаимосвязанные правила,
требования и нормы по разработке, оформлению
и обращению конструкторской документации,
разрабатываемой и применяемой на всех стадиях
жизненного цикла изделия (при проектировании,
разработке, изготовлении, контроле, приёмке,
эксплуатации, ремонте, утилизации).

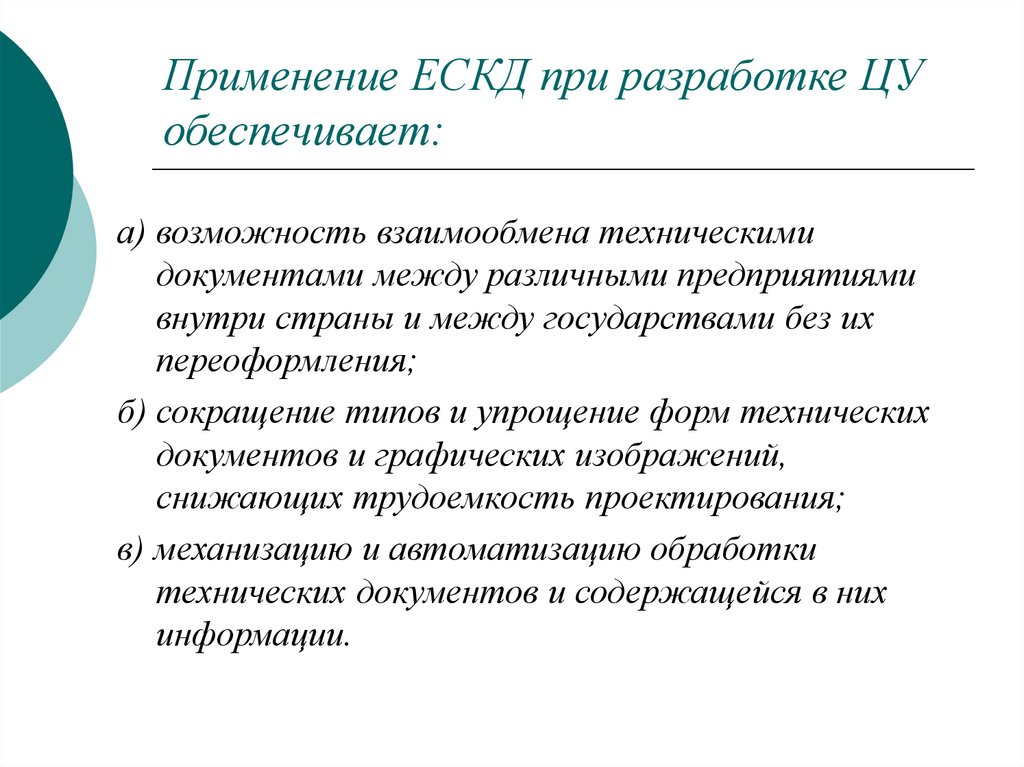

6. Применение ЕСКД при разработке ЦУ обеспечивает:

а) возможность взаимообмена техническими
документами между различными предприятиями
внутри страны и между государствами без их
переоформления;
б) сокращение типов и упрощение форм технических
документов и графических изображений,
снижающих трудоемкость проектирования;
в) механизацию и автоматизацию обработки
технических документов и содержащейся в них
информации.

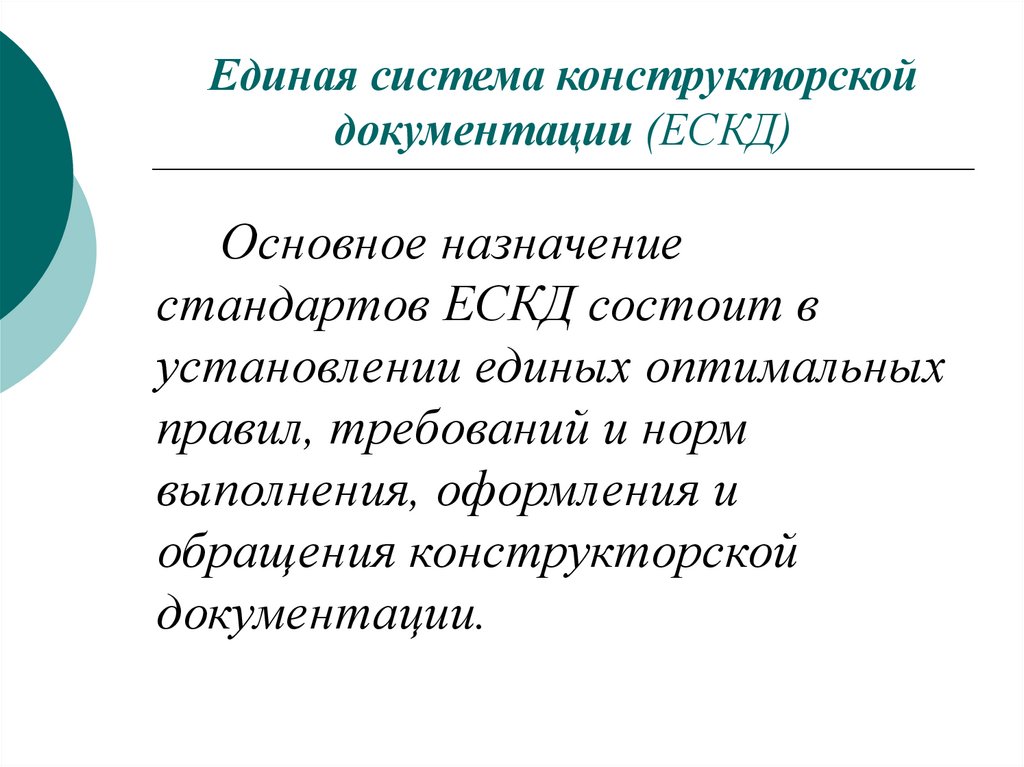

7. Единая система конструкторской документации (ЕСКД)

Основное назначение
стандартов ЕСКД состоит в
установлении единых оптимальных
правил, требований и норм
выполнения, оформления и
обращения конструкторской
документации.

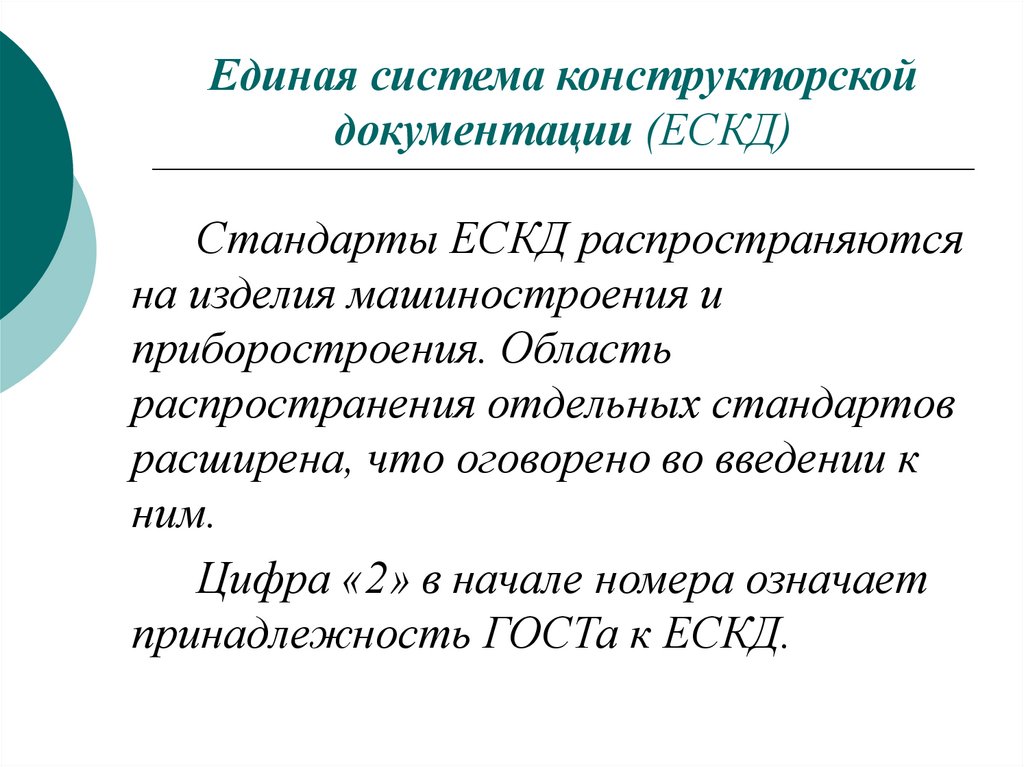

8. Единая система конструкторской документации (ЕСКД)

Стандарты ЕСКД распространяются
на изделия машиностроения и
приборостроения. Область
распространения отдельных стандартов
расширена, что оговорено во введении к
ним.

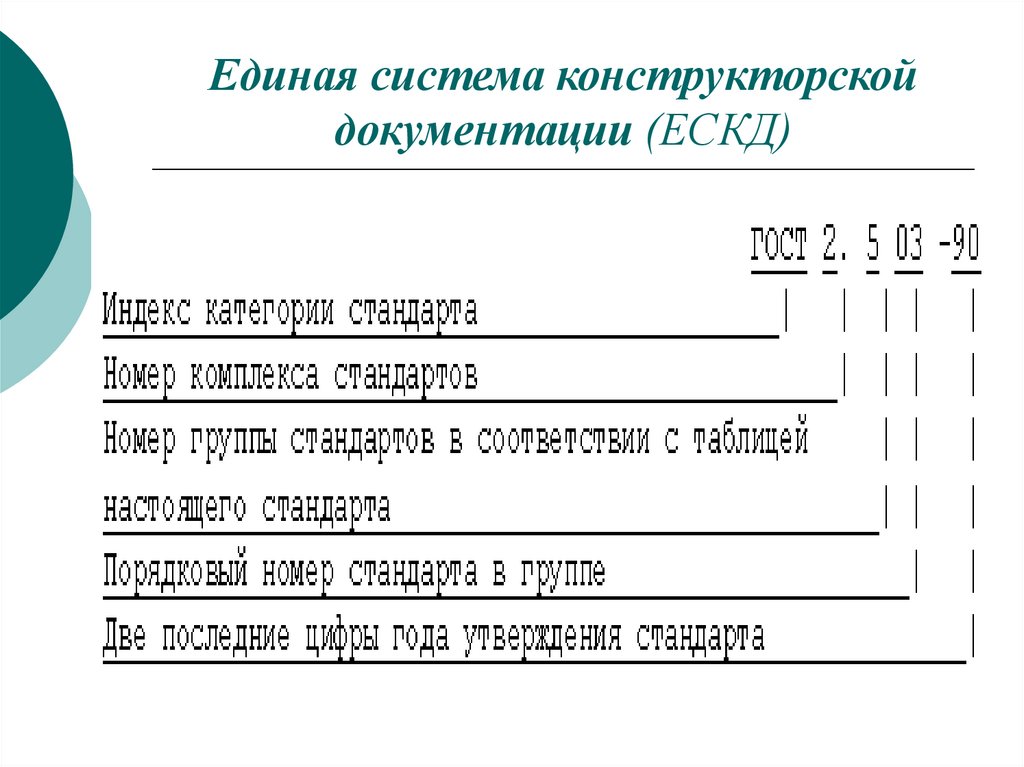

Цифра «2» в начале номера означает
принадлежность ГОСТа к ЕСКД.

9. Единая система конструкторской документации (ЕСКД)

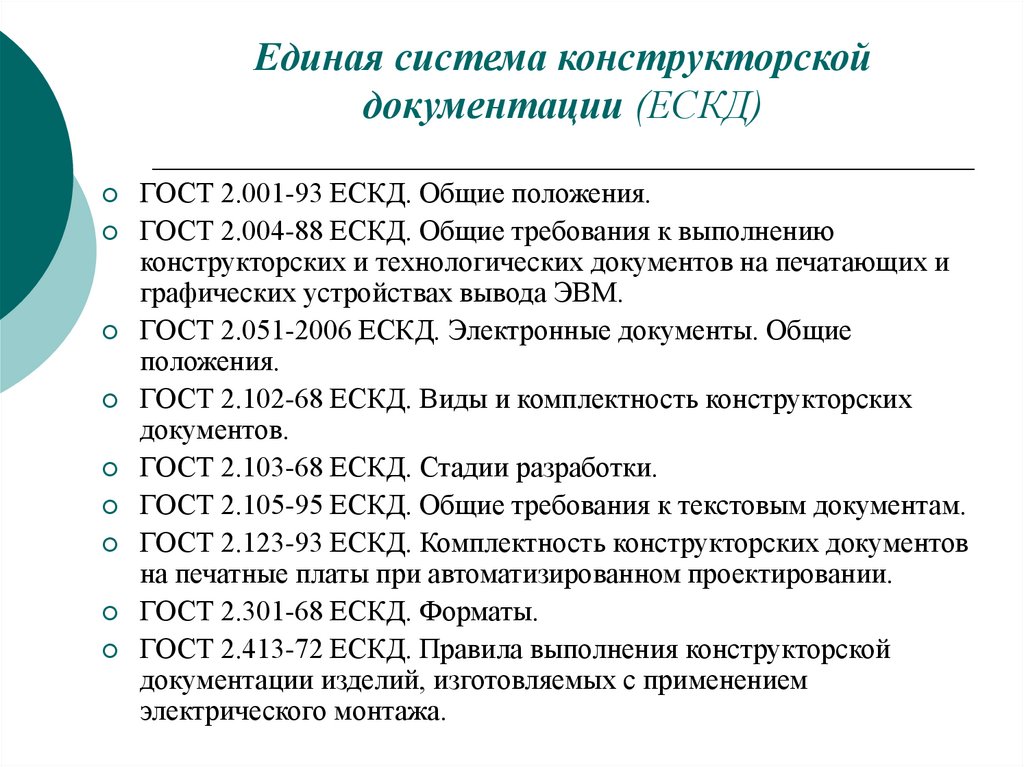

10. Единая система конструкторской документации (ЕСКД)

ГОСТ 2.001-93 ЕСКД. Общие положения.
ГОСТ 2.004-88 ЕСКД. Общие требования к выполнению
конструкторских и технологических документов на печатающих и
графических устройствах вывода ЭВМ.
ГОСТ 2.051-2006 ЕСКД. Электронные документы. Общие
положения.
ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских
документов.
ГОСТ 2.103-68 ЕСКД. Стадии разработки.
ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.
ГОСТ 2.123-93 ЕСКД. Комплектность конструкторских документов
на печатные платы при автоматизированном проектировании.
ГОСТ 2.301-68 ЕСКД. Форматы.
ГОСТ 2.413-72 ЕСКД. Правила выполнения конструкторской
документации изделий, изготовляемых с применением
электрического монтажа.

11. Единая система конструкторской документации (ЕСКД)

ГОСТ 2.417-91 ЕСКД. Платы печатные. Правила выполнения
чертежей.
ГОСТ 2.601-2006 ЕСКД. Эксплуатационные документы.
ГОСТ 2.602-95 ЕСКД. Ремонтные документы.
ГОСТ 2.701-2008 ЕСКД. Схемы. Виды и типы. Общие требования к
выполнению.
ГОСТ 2.702-75 ЕСКД. Правила выполнения электрических схем.
ГОСТ 2.708-81 ЕСКД. Правила выполнения электрических схем
цифровой вычислительной техники.
ГОСТ 2.709-89 ЕСКД. Обозначения условные проводов и
контактных соединений электрических элементов, оборудования и
участков цепей в электрических схемах.
ГОСТ 2.710-81 ЕСКД. Обозначения буквенно-цифровые в
электрических схемах.
ГОСТ 2.721-74 ЕСКД. Обозначения условные графические в схемах.
Обозначения общего применения.
