Выбор и обоснование технологии проведения и крепления горной выработки вентиляционный штрек в условиях ООО «Шахта «Усковская»

1. Министерство образования Кузбасса Государственное бюджетное профессиональное образовательное учреждение Новокузнецкий

горнотранспортный колледж имени В.Ф. Кузнецова
(ГБПОУ НГТК им. В.Ф. Кузнецова)
ДИПЛОМНЫЙ ПРОЕКТ
ВЫБОР И ОБОСНОВАНИЕ ТЕХНОЛОГИИ ПРОВЕДЕНИЯ И КРЕПЛЕНИЯ ГОРНОЙ ВЫРАБОТКИ
ВЕНТИЛЯЦИОННЫЙ ШТРЕК В УСЛОВИЯХ ООО «ШАХТА «УСКОВСКАЯ»
НГТК З. 21.02.17. 01. 1ПРМ-20ЗС ПЗ
ВЫПОЛНИЛ ОБУЧАЮЩИЙСЯ
КУБЫШКИН А.О.
РУКОВОДИТЕЛЬ ОТ
КОЛЛЕДЖА
МИХАЙЛОВСКИЙ И.А.
НОВОКУЗНЕЦК, 2024Г.

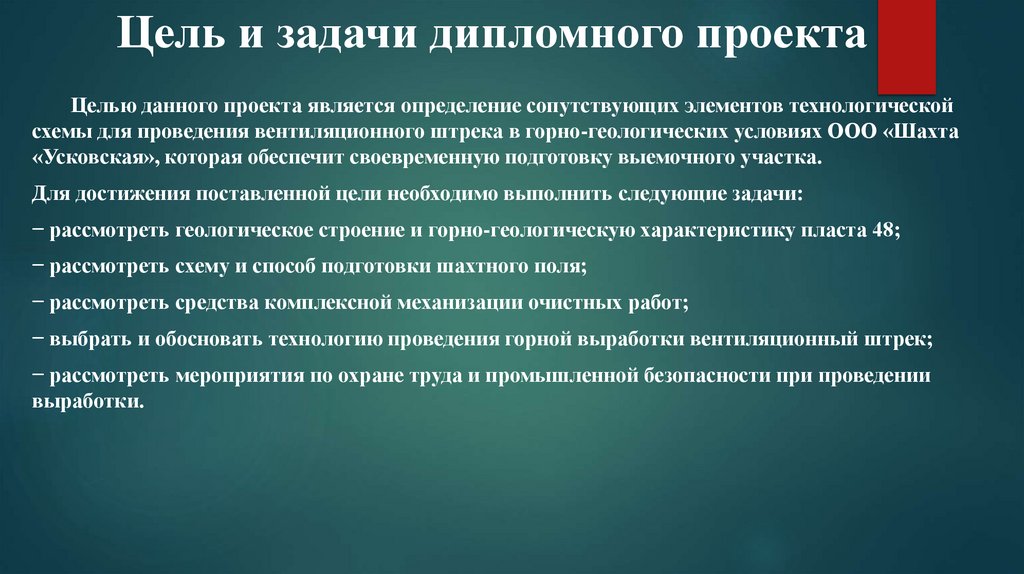

2. Цель и задачи дипломного проекта

Целью данного проекта является определение сопутствующих элементов технологической
схемы для проведения вентиляционного штрека в горно-геологических условиях ООО «Шахта
«Усковская», которая обеспечит своевременную подготовку выемочного участка.
Для достижения поставленной цели необходимо выполнить следующие задачи:
− рассмотреть геологическое строение и горно-геологическую характеристику пласта 48;
− рассмотреть схему и способ подготовки шахтного поля;
− рассмотреть средства комплексной механизации очистных работ;
− выбрать и обосновать технологию проведения горной выработки вентиляционный штрек;
− рассмотреть мероприятия по охране труда и промышленной безопасности при проведении
выработки.

3. Общие сведения о шахте

Поле
«Шахта
«Усковская»,
расположено в юго-восточной части
Ерунаковского геолого-экономического
района Кузбасса. С транспортной
сетью
района
шахта
связана
углевозной автодорогой, проложенной
от
центральной
промплощадки
шахты до железнодорожной станции
Ерунаково .
Характеристика угольных пластов:
Угли пластов участка по своим
качественным
показателям
относятся к маркам ГЖО (газовый
жирный отощенный).

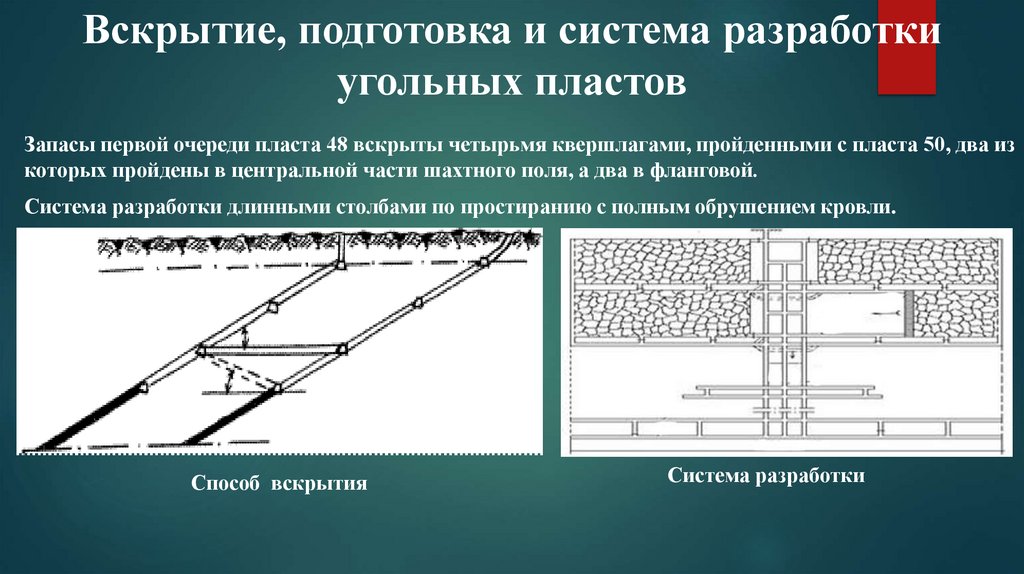

4. Вскрытие, подготовка и система разработки угольных пластов

Запасы первой очереди пласта 48 вскрыты четырьмя квершлагами, пройденными с пласта 50, два из
которых пройдены в центральной части шахтного поля, а два в фланговой.
Система разработки длинными столбами по простиранию с полным обрушением кровли.
Способ вскрытия
Система разработки

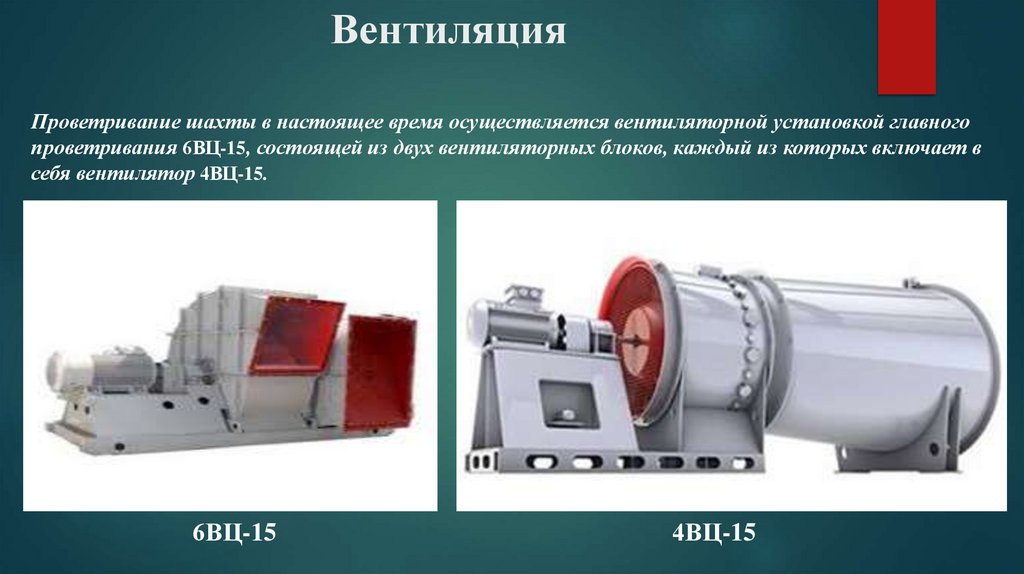

5. Вентиляция

Проветривание шахты в настоящее время осуществляется вентиляторной установкой главного
проветривания 6ВЦ-15, состоящей из двух вентиляторных блоков, каждый из которых включает в
себя вентилятор 4ВЦ-15.
6ВЦ-15
4ВЦ-15

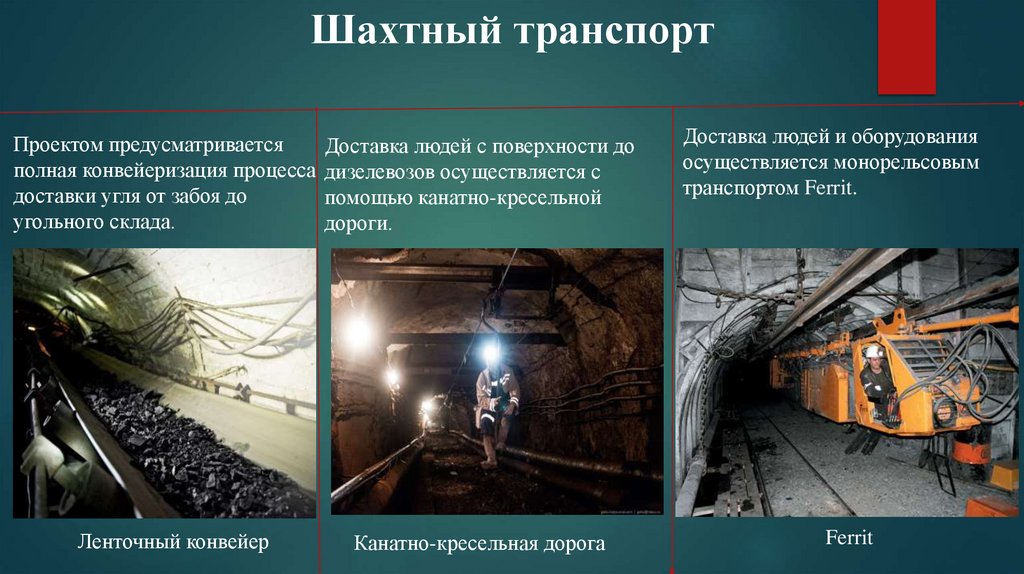

6. Шахтный транспорт

Проектом предусматривается
Доставка людей с поверхности до
полная конвейеризация процесса дизелевозов осуществляется с
доставки угля от забоя до
помощью канатно-кресельной
угольного склада.
дороги.
Ленточный конвейер
Канатно-кресельная дорога
Доставка людей и оборудования
осуществляется монорельсовым
транспортом Ferrit.
Ferrit

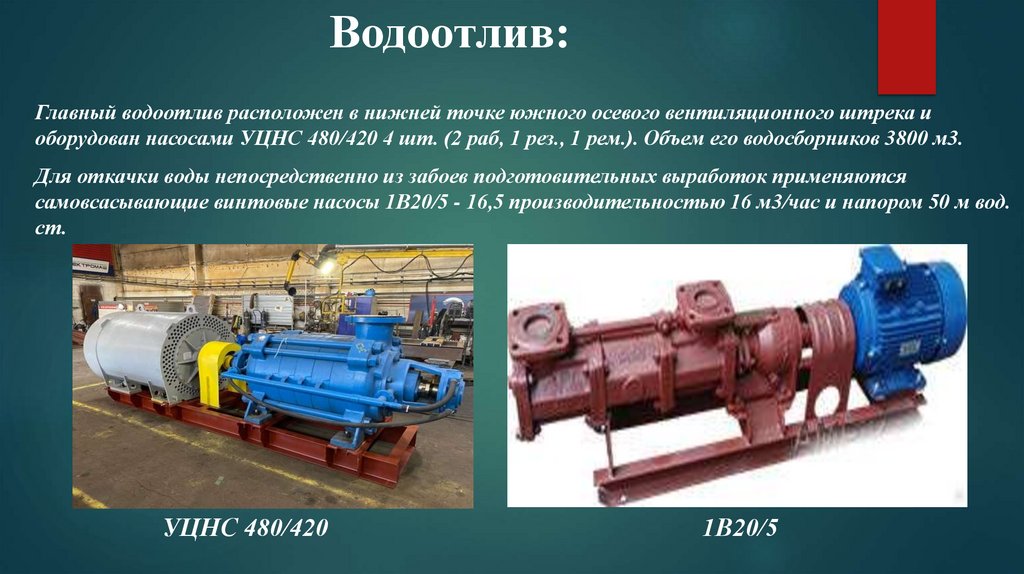

7. Водоотлив:

Главный водоотлив расположен в нижней точке южного осевого вентиляционного штрека и
оборудован насосами УЦНС 480/420 4 шт. (2 раб, 1 рез., 1 рем.). Объем его водосборников 3800 м3.
Для откачки воды непосредственно из забоев подготовительных выработок применяются
самовсасывающие винтовые насосы 1В20/5 - 16,5 производительностью 16 м3/час и напором 50 м вод.
ст.
УЦНС 480/420
1В20/5

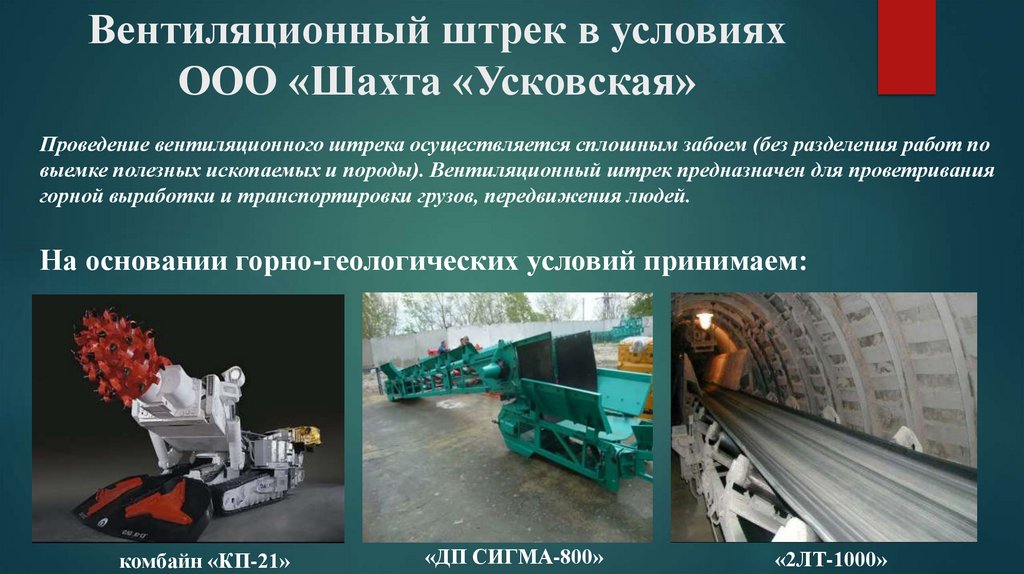

8. Вентиляционный штрек в условиях ООО «Шахта «Усковская»

Проведение вентиляционного штрека осуществляется сплошным забоем (без разделения работ по
выемке полезных ископаемых и породы). Вентиляционный штрек предназначен для проветривания
горной выработки и транспортировки грузов, передвижения людей.
На основании горно-геологических условий принимаем:
комбайн «КП-21»
«ДП СИГМА-800»
«2ЛТ-1000»

9.

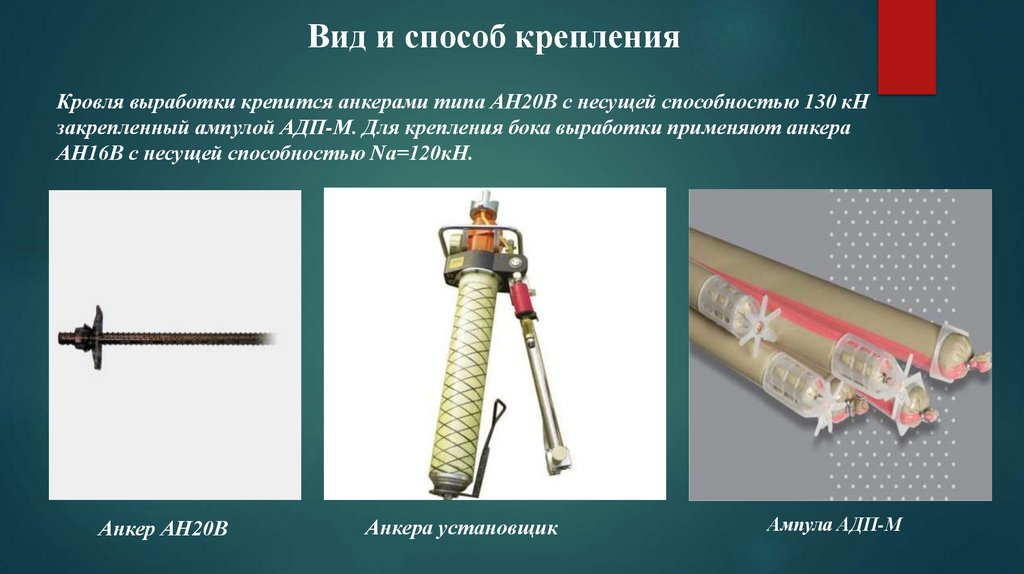

Вид и способ крепления
Кровля выработки крепится анкерами типа АН20В с несущей способностью 130 кН
закрепленный ампулой АДП-М. Для крепления бока выработки применяют анкера
АН16В с несущей способностью Na=120кН.
Анкер АН20В
Анкера установщик
Ампула АДП-М

10.

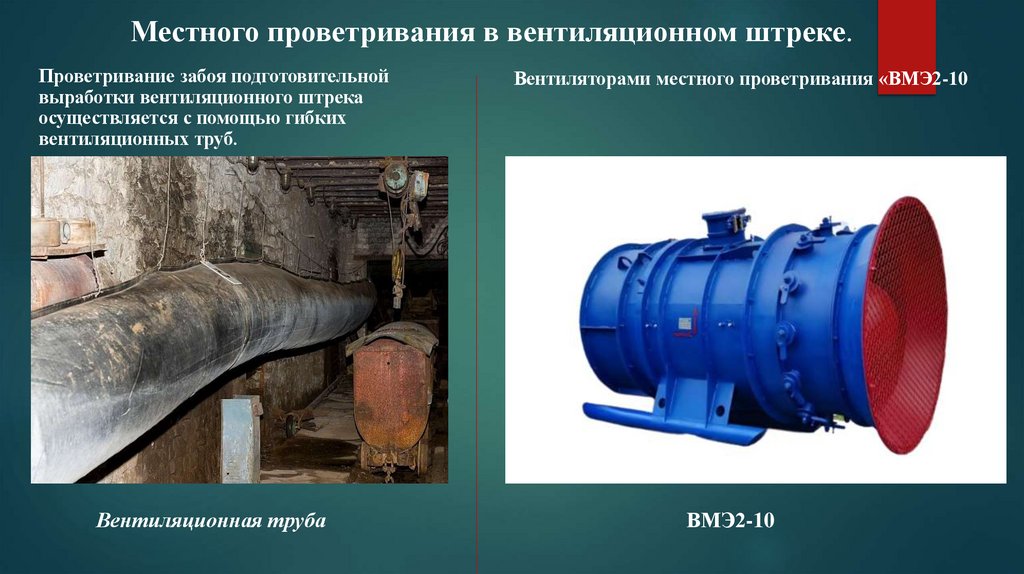

Местного проветривания в вентиляционном штреке.
Проветривание забоя подготовительной
выработки вентиляционного штрека
осуществляется с помощью гибких
вентиляционных труб.
Вентиляторами местного проветривания «ВМЭ2-10
Вентиляционная труба
ВМЭ2-10

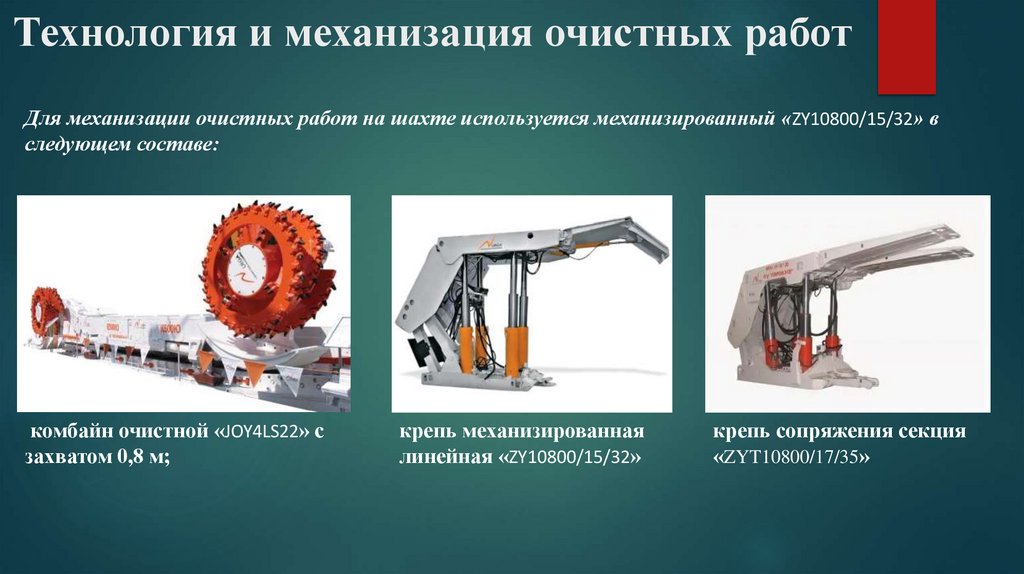

11. Технология и механизация очистных работ

Для механизации очистных работ на шахте используется механизированный «ZY10800/15/32» в
следующем составе:
комбайн очистной «JOY4LS22» с
захватом 0,8 м;
крепь механизированная
линейная «ZY10800/15/32»
крепь сопряжения секция
«ZYT10800/17/35»

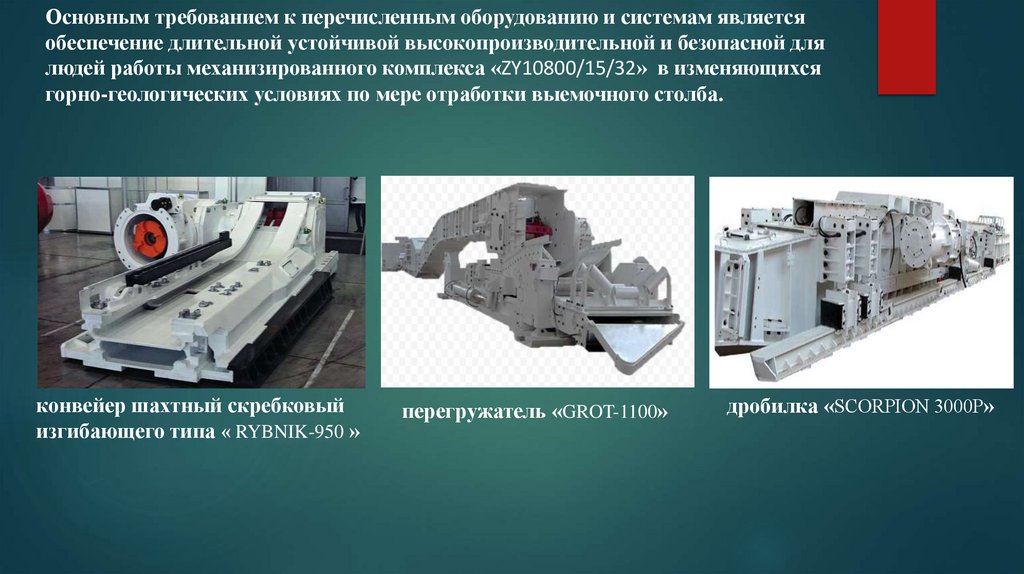

12.

Основным требованием к перечисленным оборудованию и системам является
обеспечение длительной устойчивой высокопроизводительной и безопасной для
людей работы механизированного комплекса «ZY10800/15/32» в изменяющихся
горно-геологических условиях по мере отработки выемочного столба.
конвейер шахтный скребковый
изгибающего типа « RYBNIK-950 »
перегружатель «GROT-1100»
дробилка «SCORPION 3000Р»

13. Охрана труда

Охрана труда - это система сохранения жизни и здоровья работников в процессе трудовой деятельности.
Каждый работник обязан знать и выполнять все правила по охране труда!

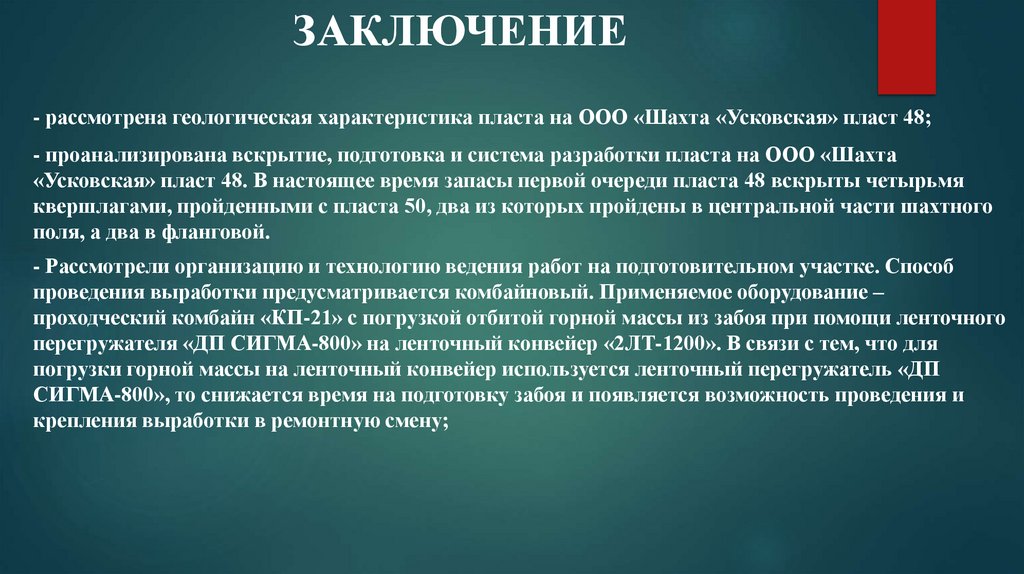

14. ЗАКЛЮЧЕНИЕ

- рассмотрена геологическая характеристика пласта на ООО «Шахта «Усковская» пласт 48;
- проанализирована вскрытие, подготовка и система разработки пласта на ООО «Шахта
«Усковская» пласт 48. В настоящее время запасы первой очереди пласта 48 вскрыты четырьмя
квершлагами, пройденными с пласта 50, два из которых пройдены в центральной части шахтного
поля, а два в фланговой.
- Рассмотрели организацию и технологию ведения работ на подготовительном участке. Способ
проведения выработки предусматривается комбайновый. Применяемое оборудование –
проходческий комбайн «КП-21» с погрузкой отбитой горной массы из забоя при помощи ленточного
перегружателя «ДП СИГМА-800» на ленточный конвейер «2ЛТ-1200». В связи с тем, что для
погрузки горной массы на ленточный конвейер используется ленточный перегружатель «ДП
СИГМА-800», то снижается время на подготовку забоя и появляется возможность проведения и
крепления выработки в ремонтную смену;

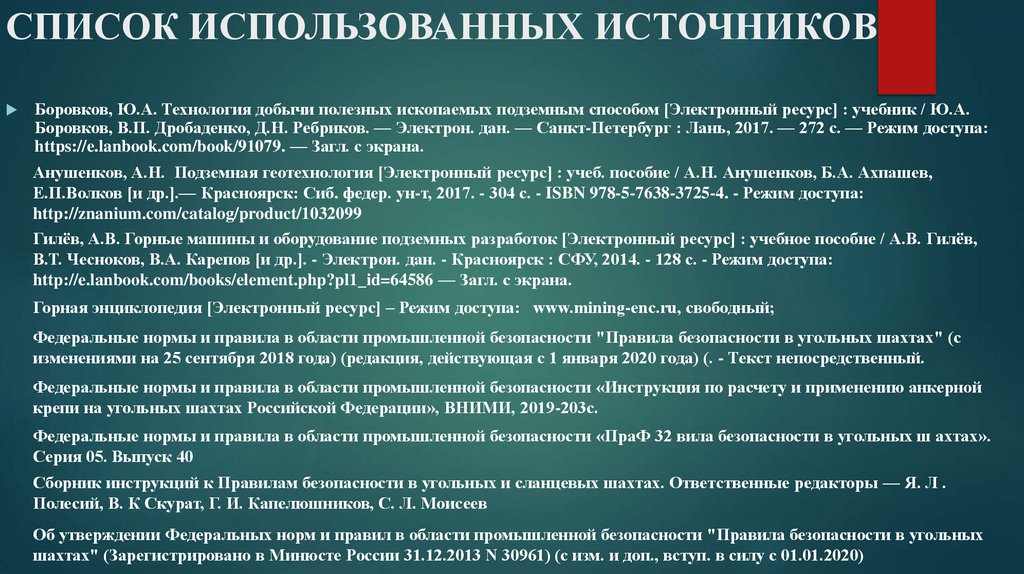

15. СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Боровков, Ю.А. Технология добычи полезных ископаемых подземным способом [Электронный ресурс] : учебник / Ю.А.
Боровков, В.П. Дробаденко, Д.Н. Ребриков. — Электрон. дан. — Санкт-Петербург : Лань, 2017. — 272 с. — Режим доступа:
https://e.lanbook.com/book/91079. — Загл. с экрана.
Анушенков, А.Н. Подземная геотехнология [Электронный ресурс] : учеб. пособие / А.Н. Анушенков, Б.А. Ахпашев,
Е.П.Волков [и др.].— Красноярск: Сиб. федер. ун-т, 2017. - 304 с. - ISBN 978-5-7638-3725-4. - Режим доступа:
http://znanium.com/catalog/product/1032099
Гилёв, А.В. Горные машины и оборудование подземных разработок [Электронный ресурс] : учебное пособие / А.В. Гилёв,
В.Т. Чесноков, В.А. Карепов [и др.]. - Электрон. дан. - Красноярск : СФУ, 2014. - 128 с. - Режим доступа:
http://e.lanbook.com/books/element.php?pl1_id=64586 — Загл. с экрана.
Горная энциклопедия [Электронный ресурс] – Режим доступа: www.mining-enc.ru, свободный;
Федеральные нормы и правила в области промышленной безопасности "Правила безопасности в угольных шахтах" (с
изменениями на 25 сентября 2018 года) (редакция, действующая с 1 января 2020 года) (. - Текст непосредственный.
Федеральные нормы и правила в области промышленной безопасности «Инструкция по расчету и применению анкерной
крепи на угольных шахтах Российской Федерации», ВНИМИ, 2019-203с.
Федеральные нормы и правила в области промышленной безопасности «ПраФ 32 вила безопасности в угольных ш ахтах».
Серия 05. Выпуск 40
Сборник инструкций к Правилам безопасности в угольных и сланцевых шахтах. Ответственные редакторы — Я. Л .
Полесий, В. К Скурат, Г. И. Капелюшников, С. Л. Моисеев
Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила безопасности в угольных
шахтах" (Зарегистрировано в Минюсте России 31.12.2013 N 30961) (с изм. и доп., вступ. в силу с 01.01.2020)
