Графическая часть ВКР_Козаев

1.

Сибирский
государственный
индустриальный
университет
Институт горного дела и геосистем
Кафедра геотехнологии
Выполнил:
обучающийся гр.
Поддержание действующей мощности ООО ГП-20
Козаев Т.С.
«Шахта «Ерунаковская-VIII» за счет
санации горных работ на действующем
Руководитель:
горизонте
к.т.н., доцент
Никитина А.М.
Новокузнецк, 2026
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА

2. Цель и задачи выпускной квалификационной работы

Цель ВКР - Поддержание действующей мощности ООО «Шахта
«Ерунаковская-VIII» за счет санации горных работ на действующем
горизонте
1.
2.
3.
4.
5.
Задачи ВКР:
Разработать технологические решения по вскрытию и подготовке
Восточного блока по пласту 48.
Обосновать технические и технологические решения по ведению
подготовительных и очистных работ на выемочных участках пласта 48
Восточного блока.
Разработать мероприятия по промышленной безопасности.
Провести оценку экономической эффективности проекта ВКР.
Специальная часть: разработать технологические и технические
решения по увеличению пропускной способности основного
транспорта ООО «Распадская угольная компания» «Шахта
«Ерунаковская-VIII»
2

3. Общие сведения о предприятии ООО ««Шахта «Ерунаковская-VIII»

Поле
расположено
шахты
в
«ЕрунаковскаяVIII»
юго-западной
Обзорная карта
части
Ерунаковского геолого-экономического района
Кузбасса . По административному делению
шахтное поле входит в состав Новокузнецкого
района Кемеровской области. Общая площадь
горного отвода, в проекции на дневную
поверхность, составляет 7,46 км2.
Шахта сдана в эксплуатацию в I квартале
2013 года с проектной мощностью 3000 тыс.
тонн угля в год.
Предприятие расположено в 45 км. от
г.Новокузнецка.
3

4.

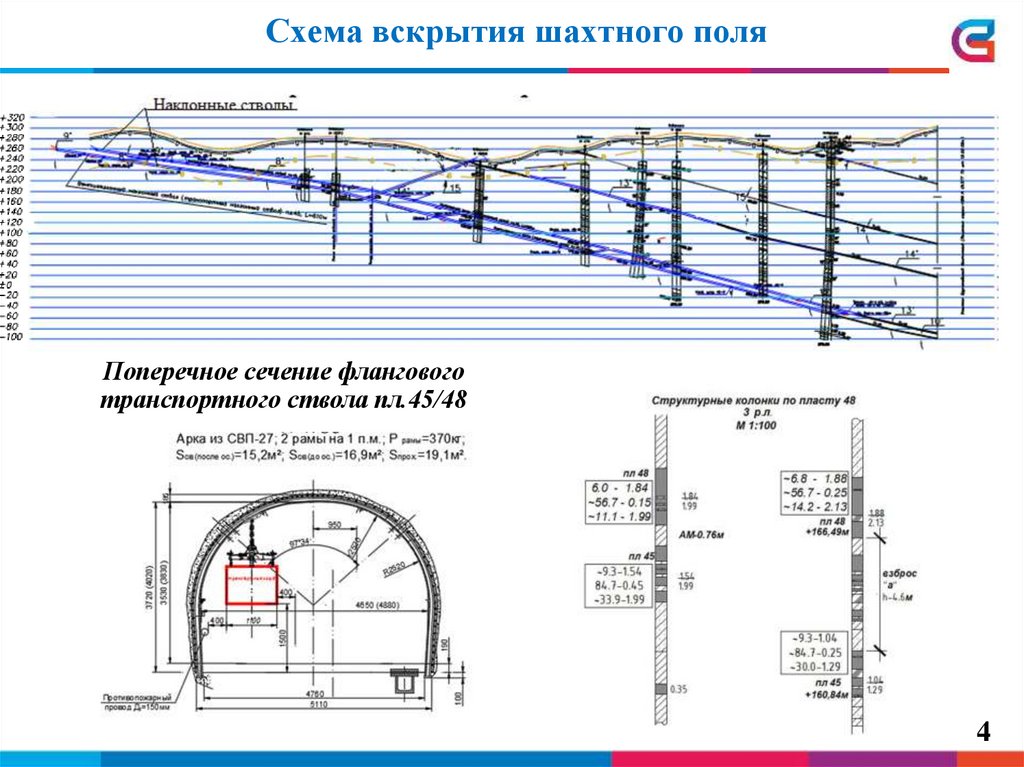

Схема вскрытия шахтного поля
Поперечное сечение флангового
транспортного ствола пл.45/48
4

5.

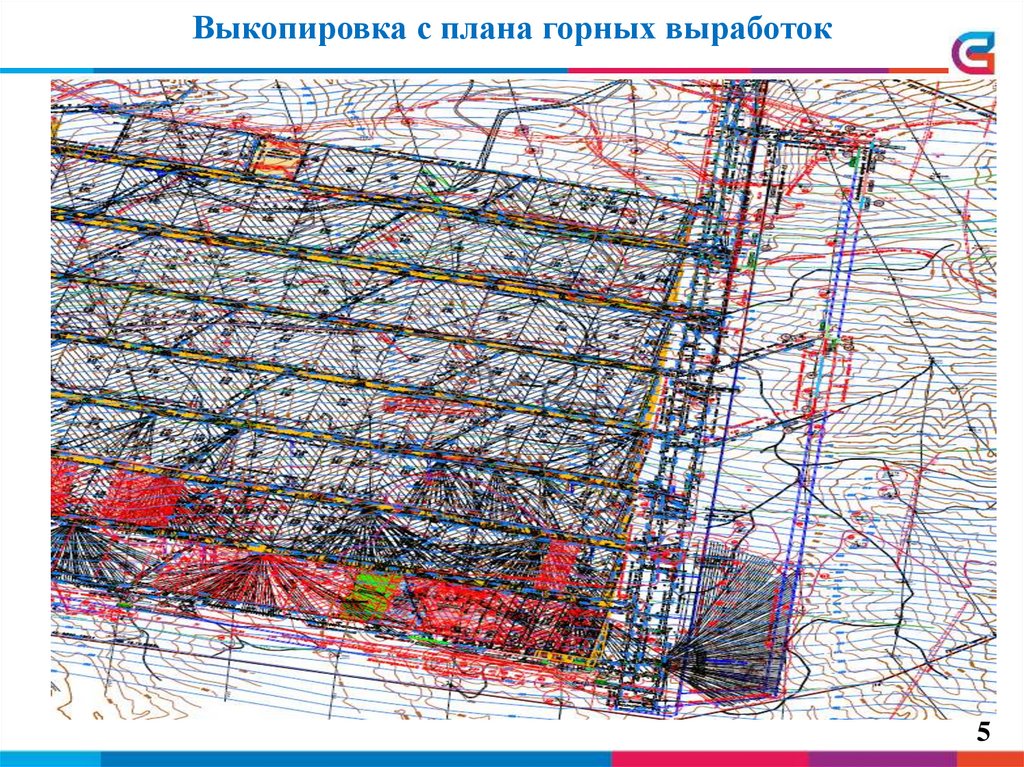

Выкопировка с плана горных выработок
5

6.

Технология проведения и крепления
подготовительных забоев
Проведение р.п. 48-11-3
Для подготовительных работ
по пласту 48 предусматривается
использовать
существующее
проходческое
оборудование
шахты, проходческие комбайны:
КП-21, EBZ160, EBZ260, JOY12CM30.
Вид 1-1
Проведение к.ш. 48-11
6

7.

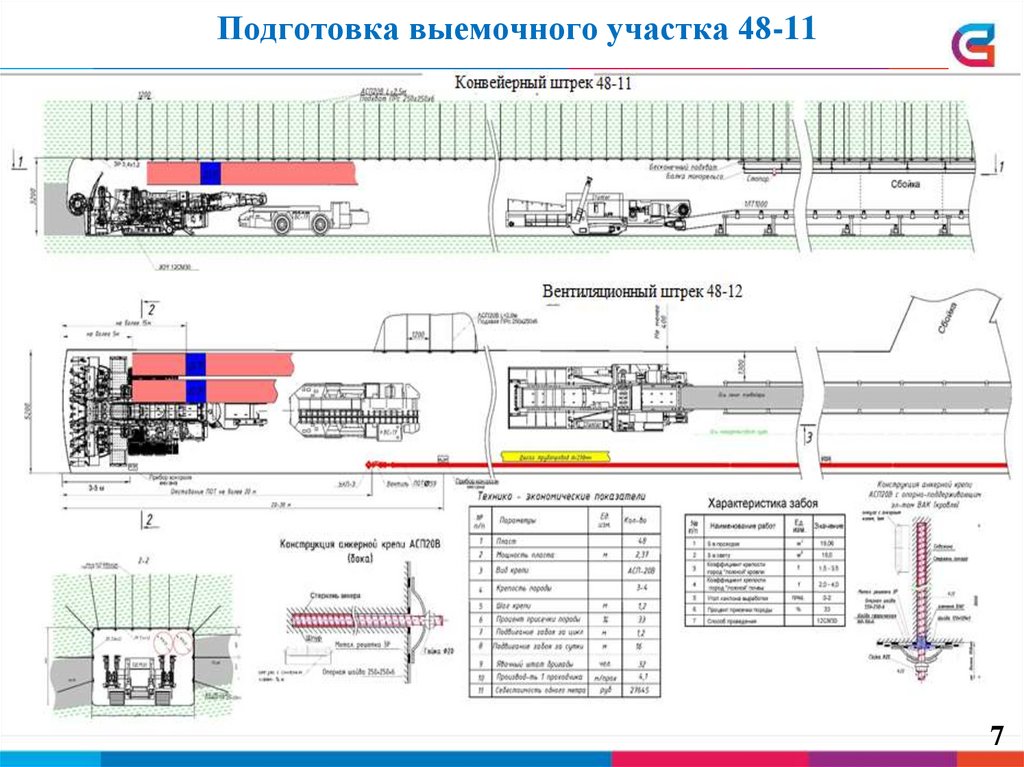

Подготовка выемочного участка 48-11
67

8.

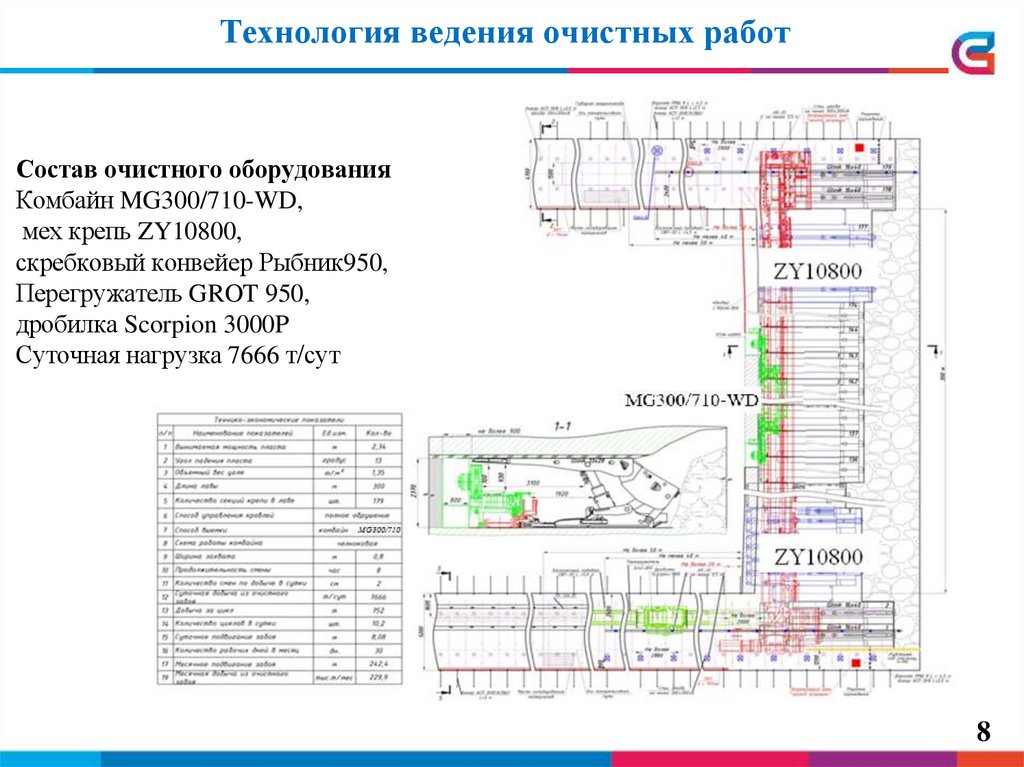

Технология ведения очистных работ
Состав очистного оборудования
Комбайн MG300/710-WD,
мех крепь ZY10800,
скребковый конвейер Рыбник950,
Перегружатель GROT 950,
дробилка Scorpion 3000P
Суточная нагрузка 7666 т/сут
8

9.

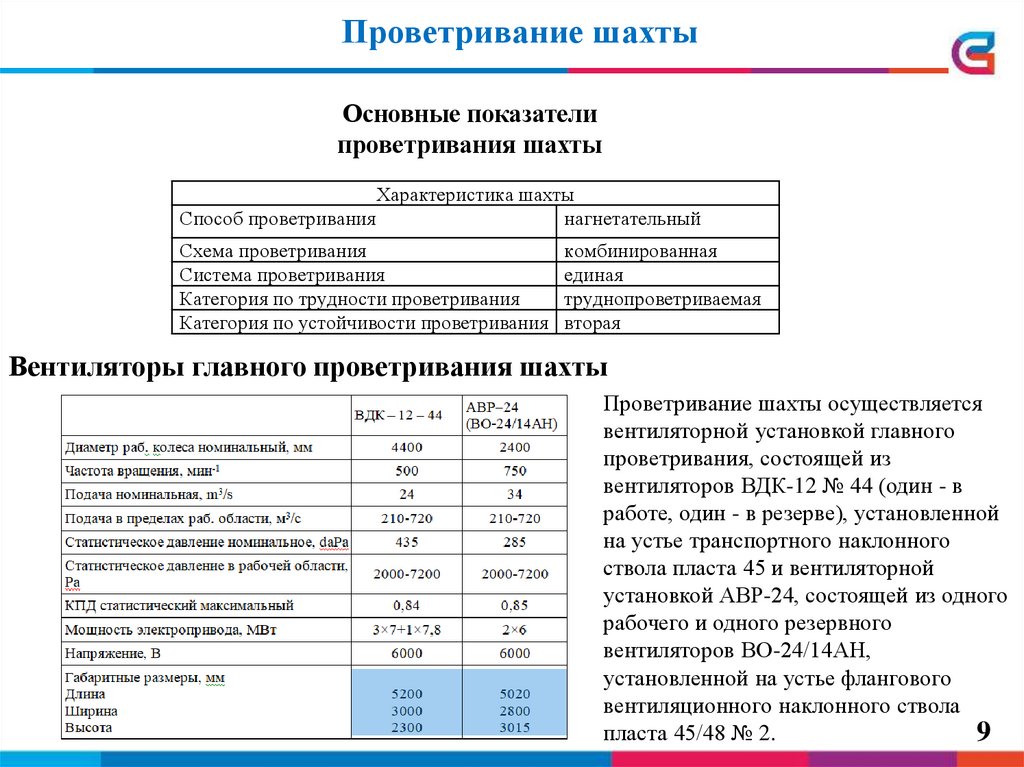

Проветривание шахты
Основные показатели
проветривания шахты
Характеристика шахты
Способ проветривания
нагнетательный
Схема проветривания
Система проветривания
Категория по трудности проветривания
Категория по устойчивости проветривания
комбинированная
единая
труднопроветриваемая
вторая
Вентиляторы главного проветривания шахты
Проветривание шахты осуществляется
вентиляторной установкой главного
проветривания, состоящей из
вентиляторов ВДК-12 № 44 (один - в
работе, один - в резерве), установленной
на устье транспортного наклонного
ствола пласта 45 и вентиляторной
установкой АВР-24, состоящей из одного
рабочего и одного резервного
вентиляторов ВО-24/14АН,
установленной на устье флангового
вентиляционного наклонного ствола
пласта 45/48 № 2.
9

10.

Основной и вспомогательный транспорт
Ленточный конвейер 1Л-1200Б
Дизелевоз DLZ 110 Ferrit
Характеристика
Ширина ленты
1200 мм
Производительность
500-2000 т/ч
Скорость движения
ленты
0,5-4 м/с
10

11.

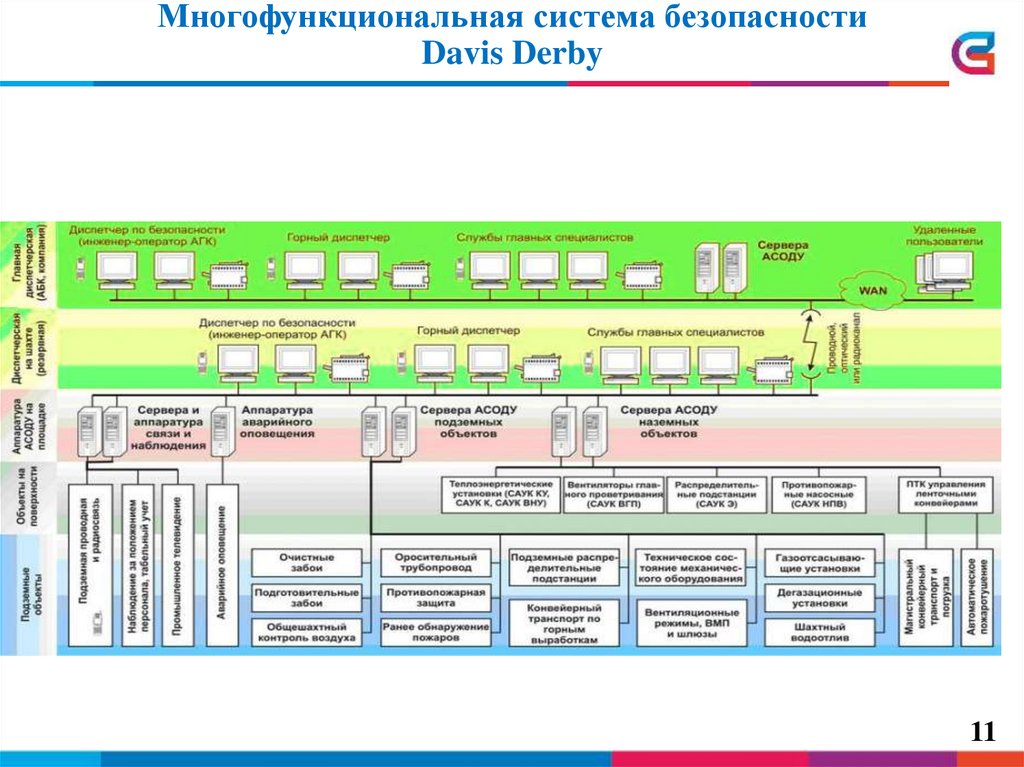

Многофункциональная система безопасности
Davis Derby
11

12.

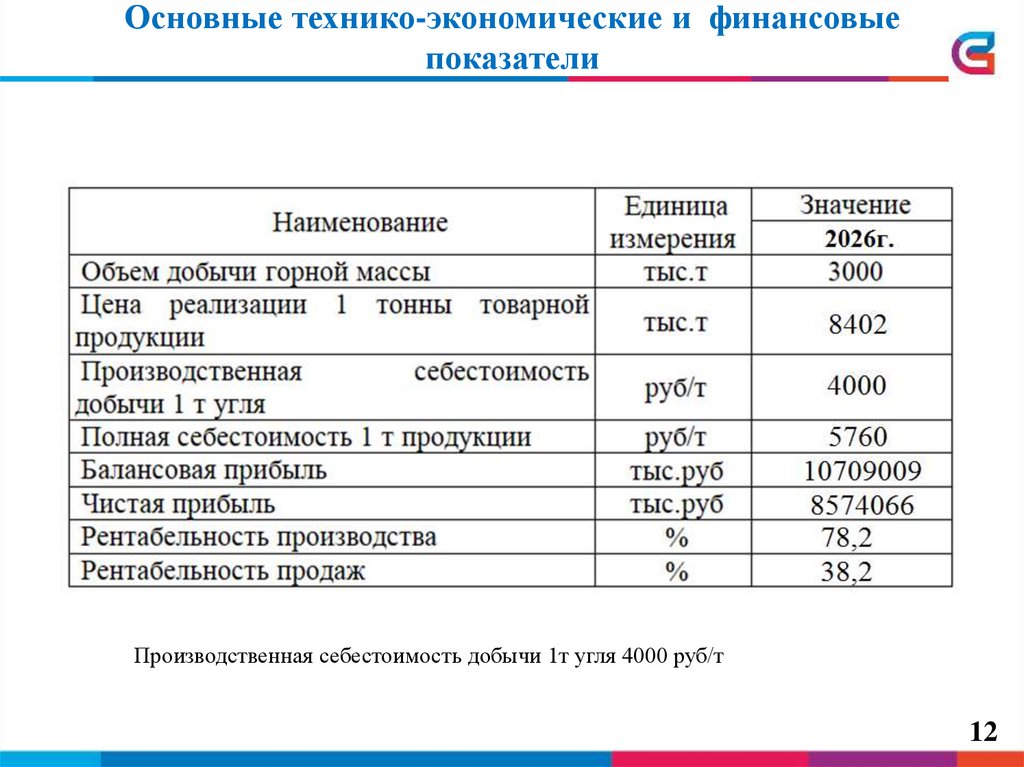

Основные технико-экономические и финансовые
показатели
Производственная себестоимость добычи 1т угля 4000 руб/т
12

13.

Специальная часть - Разработать технологические и технические
решения по увеличению пропускной способности основного транспорта
ООО «Распадская угольная компания» «Шахта «Ерунаковская-VIII»

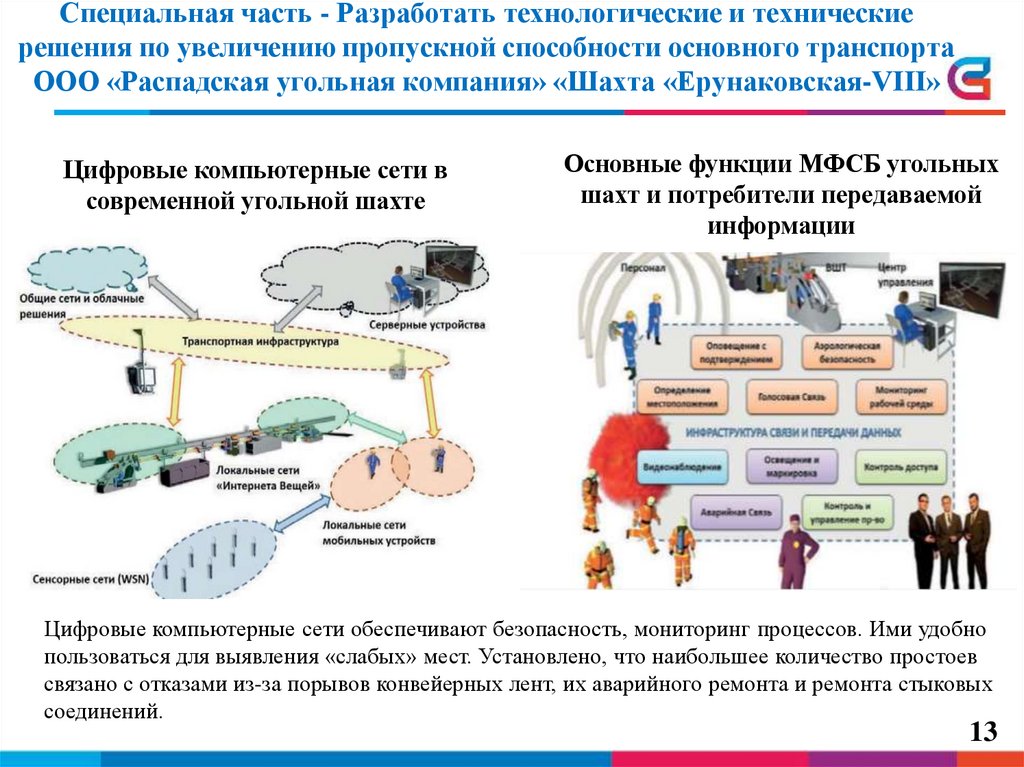

Цифровые компьютерные сети в
современной угольной шахте
Основные функции МФСБ угольных
шахт и потребители передаваемой
информации
Цифровые компьютерные сети обеспечивают безопасность, мониторинг процессов. Ими удобно
пользоваться для выявления «слабых» мест. Установлено, что наибольшее количество простоев
связано с отказами из-за порывов конвейерных лент, их аварийного ремонта и ремонта стыковых
соединений.
13

14.

Опыт работы конвейерного транспорта на примере
угольных шахт РФ
Длительность простоев лавы по категориям порывов ленточного полотна за 2023 год
на шахтах ООО «РУК», час
Всего простоев
446
Продольный порыв вне стыка
244
Частичный порыв (хлыст)
8
Поперечный порый вне стыка
105
Порыв по стыковому соединению вне зоны
влияния Видеоаналитики
55
Порыв по стыковому соединению с
35
Видеоаналитикой
Ерунаковская
18
Распадская
12
Есаульская
5
14

15.

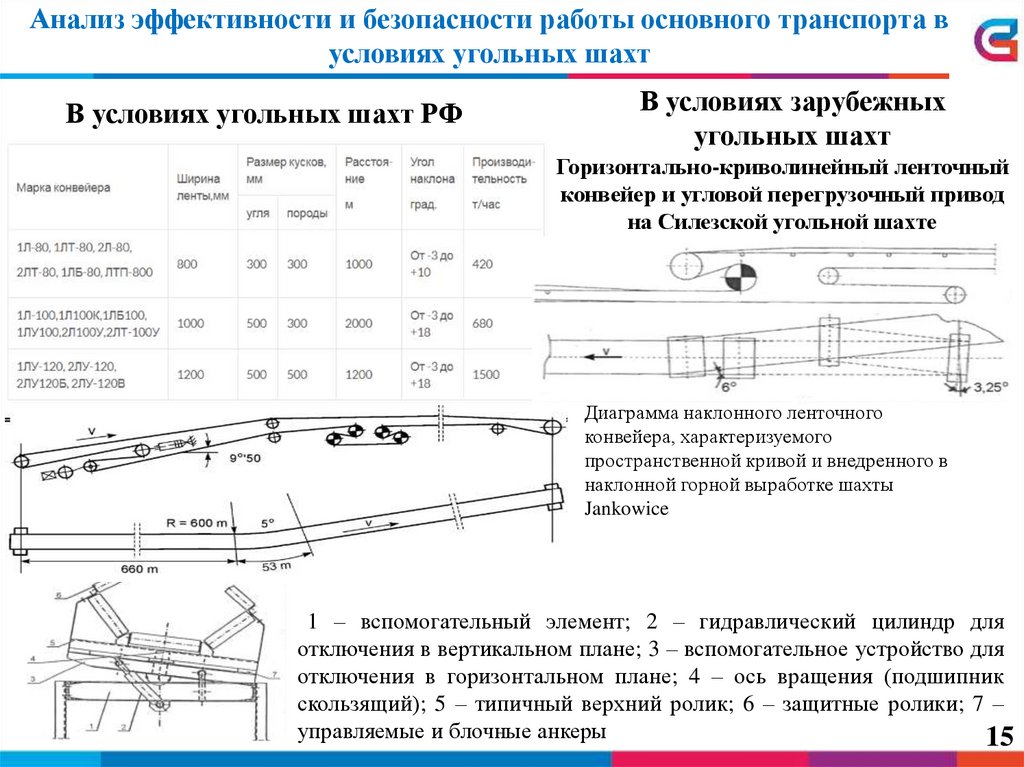

Анализ эффективности и безопасности работы основного транспорта в
условиях угольных шахт
В условиях угольных шахт РФ
В условиях зарубежных
угольных шахт
Горизонтально-криволинейный ленточный
конвейер и угловой перегрузочный привод
на Силезской угольной шахте
Диаграмма наклонного ленточного
конвейера, характеризуемого
пространственной кривой и внедренного в
наклонной горной выработке шахты
Jankowice
1 – вспомогательный элемент; 2 – гидравлический цилиндр для
отключения в вертикальном плане; 3 – вспомогательное устройство для
отключения в горизонтальном плане; 4 – ось вращения (подшипник
скользящий); 5 – типичный верхний ролик; 6 – защитные ролики; 7 –
управляемые и блочные анкеры
15

16.

Разработка технологических и технических решений по увеличению
пропускной способности основного транспорта ООО «Распадская
угольная компания» «Шахта «Ерунаковская-VIII»

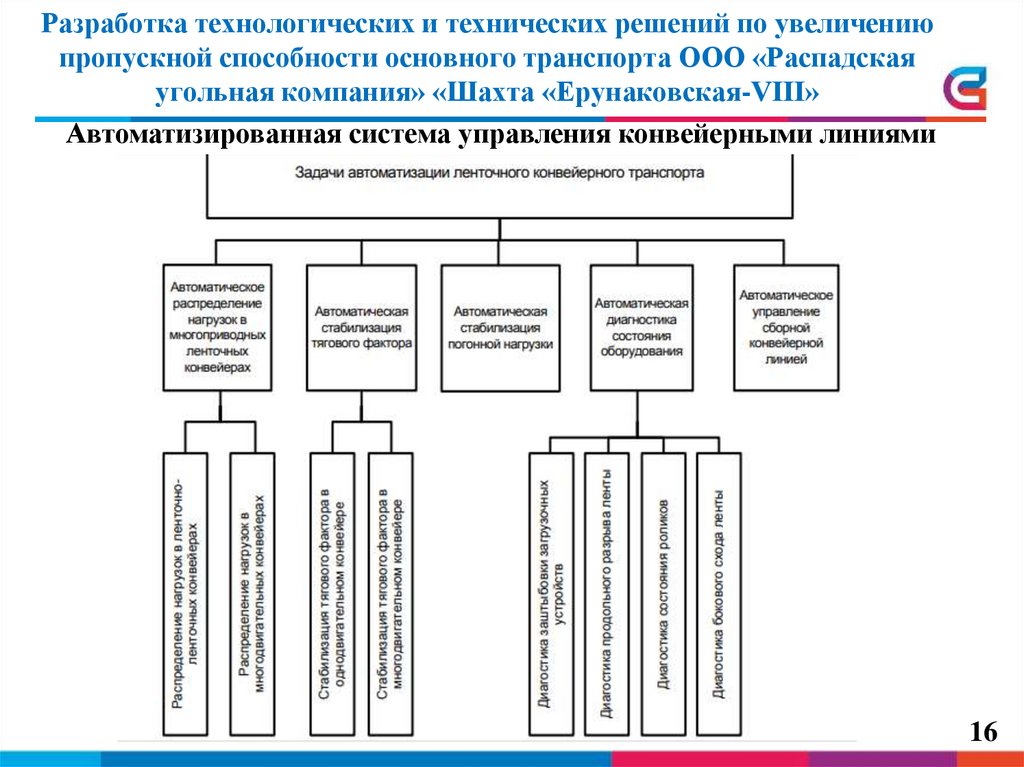

Автоматизированная система управления конвейерными линиями
16

17.

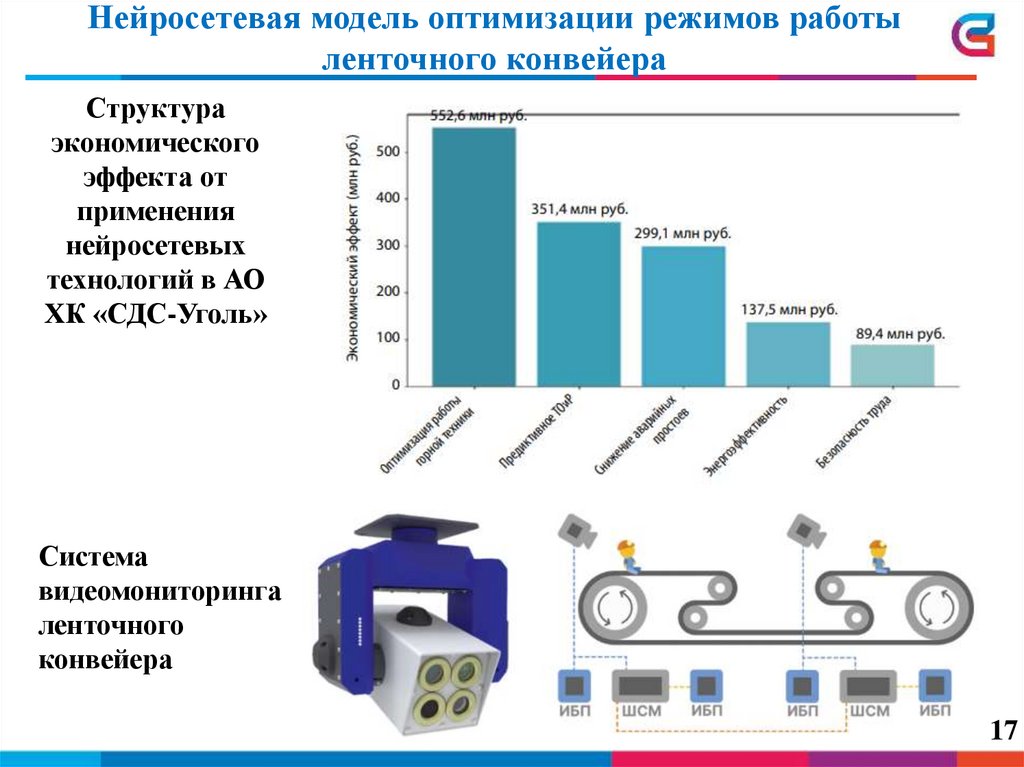

Нейросетевая модель оптимизации режимов работы
ленточного конвейера
Структура
экономического
эффекта от
применения
нейросетевых
технологий в АО
ХК «СДС-Уголь»
Система
видеомониторинга
ленточного
конвейера
17

18.

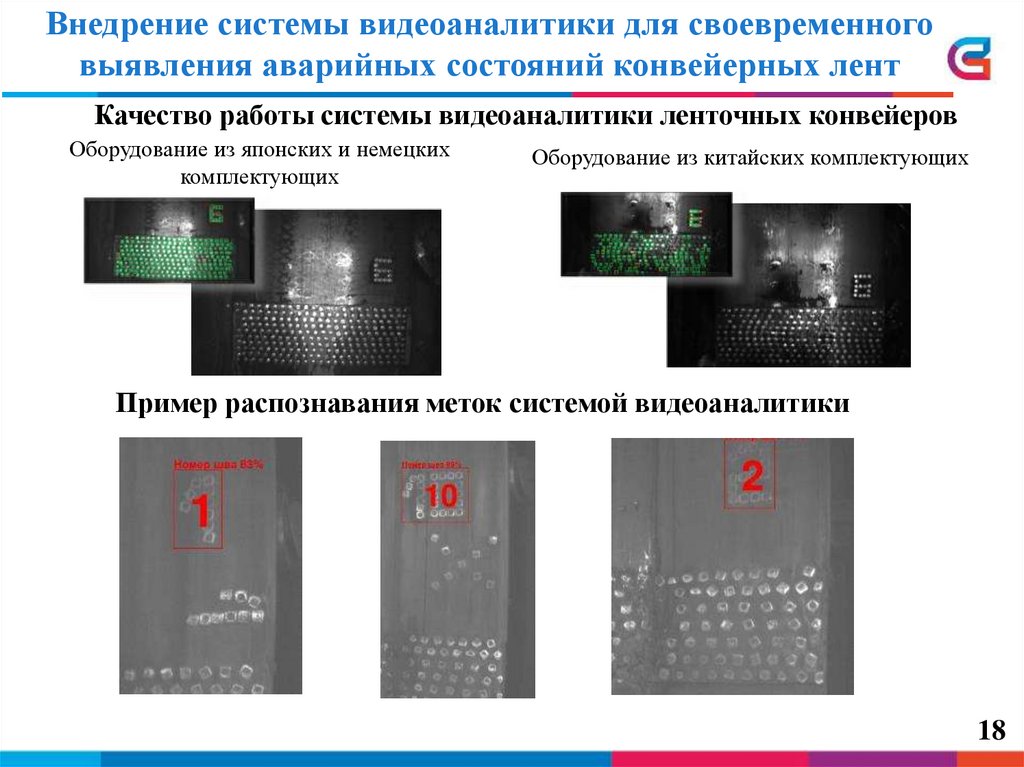

Внедрение системы видеоаналитики для своевременного
выявления аварийных состояний конвейерных лент
Качество работы системы видеоаналитики ленточных конвейеров
Оборудование из японских и немецких
комплектующих
Оборудование из китайских комплектующих
Пример распознавания меток системой видеоаналитики
18

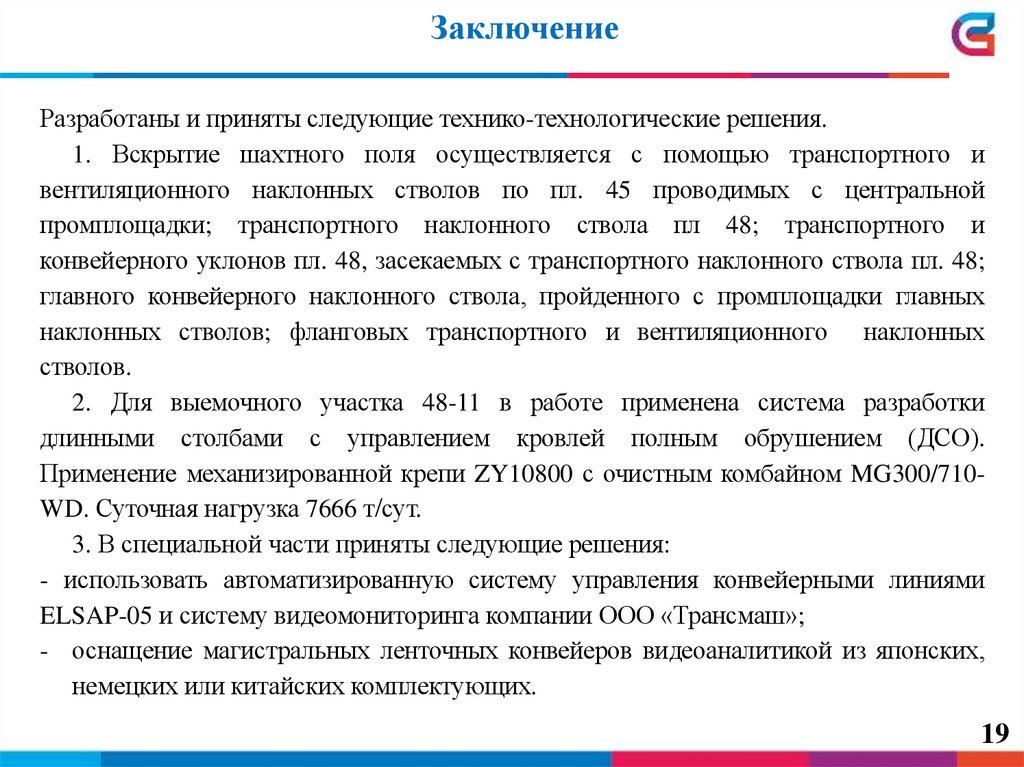

19. Заключение

Разработаны и приняты следующие технико-технологические решения.
1. Вскрытие шахтного поля осуществляется с помощью транспортного и
вентиляционного наклонных стволов по пл. 45 проводимых с центральной
промплощадки; транспортного наклонного ствола пл 48; транспортного и
конвейерного уклонов пл. 48, засекаемых с транспортного наклонного ствола пл. 48;
главного конвейерного наклонного ствола, пройденного с промплощадки главных
наклонных стволов; фланговых транспортного и вентиляционного наклонных
стволов.
2. Для выемочного участка 48-11 в работе применена система разработки
длинными столбами с управлением кровлей полным обрушением (ДСО).
Применение механизированной крепи ZY10800 с очистным комбайном MG300/710WD. Суточная нагрузка 7666 т/сут.
3. В специальной части приняты следующие решения:
- использовать автоматизированную систему управления конвейерными линиями
ELSAP-05 и систему видеомониторинга компании ООО «Трансмаш»;
- оснащение магистральных ленточных конвейеров видеоаналитикой из японских,
немецких или китайских комплектующих.
19

20.

Спасибо за внимание!
