Котельные установки и парогенераторы

1. КУРСОВОЙ ПРОЕКТ ПО ДИСЦИПЛИНЕ «КОТЕЛЬНЫЕ УСТАНОВКИ И ПАРОГЕНЕРАТОРЫ» Выпускная квалификационная работа. Направление подготовки

Национальный исследовательский университет «МЭИ»
Институт энергоэффективности и водородных технологий
Кафедра инновационных технологий наукоемких отраслей
КУРСОВОЙ ПРОЕКТ ПО ДИСЦИПЛИНЕ
«КОТЕЛЬНЫЕ УСТАНОВКИ И ПАРОГЕНЕРАТОРЫ»
Выпускная квалификационная работа
.
Направление подготовки 13.03.01 «Теплоэнергетика и теплотехника»
Студент: Коробкин Д.В.
Группа: ФП-02-22
Преподаватель:
Бурмакина А.В.
Москва, 2025
1

2.

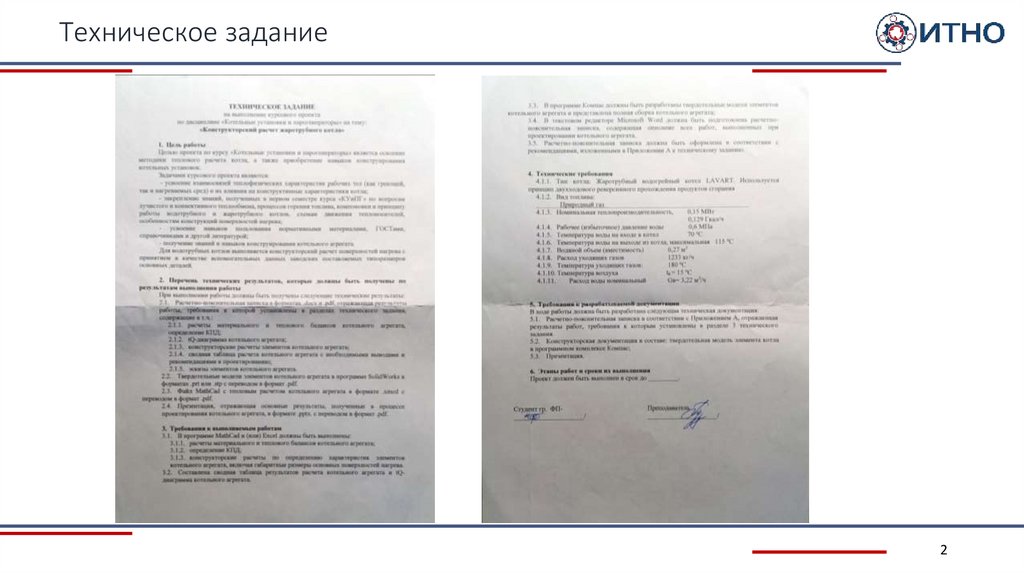

Техническое задание
2

3.

Исходные данные
Расчеты водогрейного котла производились на основе исходных данных:
Тип котла : водогрейный LAVART. Имеют два хода дымовых газов.
Реверсивного прохождения продуктов сгорания.
Рабочее (избыточное) давление воды: 0.6 МПа
Теплопроизводительность: 0.15 МВт
Температура воды на входе: 70 ℃
Температура воды на выходе из котла: 115 ℃
Температура уходящих газов: 180 ℃
Температура воздуха: 15 ℃
Расход воды номинальный: 3.22 м3
Тип топлива : природный газ.
3

4.

Расчетные параметры

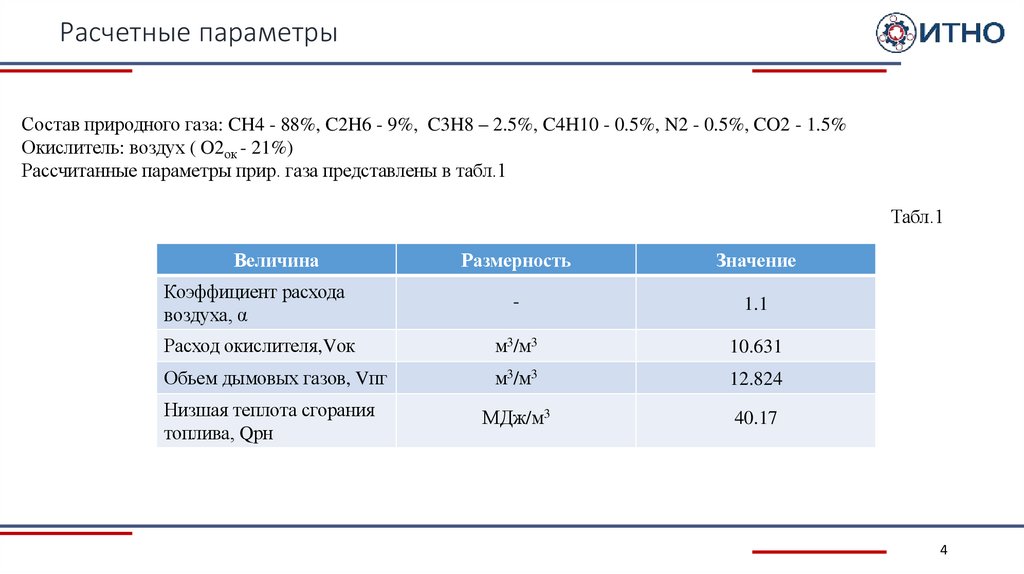

Состав природного газа: CH4 - 88%, C2H6 - 9%, C3H8 – 2.5%, C4H10 - 0.5%, N2 - 0.5%, CO2 - 1.5%
Окислитель: воздух ( O2ок - 21%)
Рассчитанные параметры прир. газа представлены в табл.1
Табл.1
Величина
Размерность
Значение
Коэффициент расхода
воздуха, α
-
1.1
Расход окислителя,Vок
м3/м3
10.631
Обьем дымовых газов, Vпг
м3/м3
12.824
Низшая теплота сгорания
топлива, Qрн
МДж/м3
40.17
4

5.

Расчетные параметры

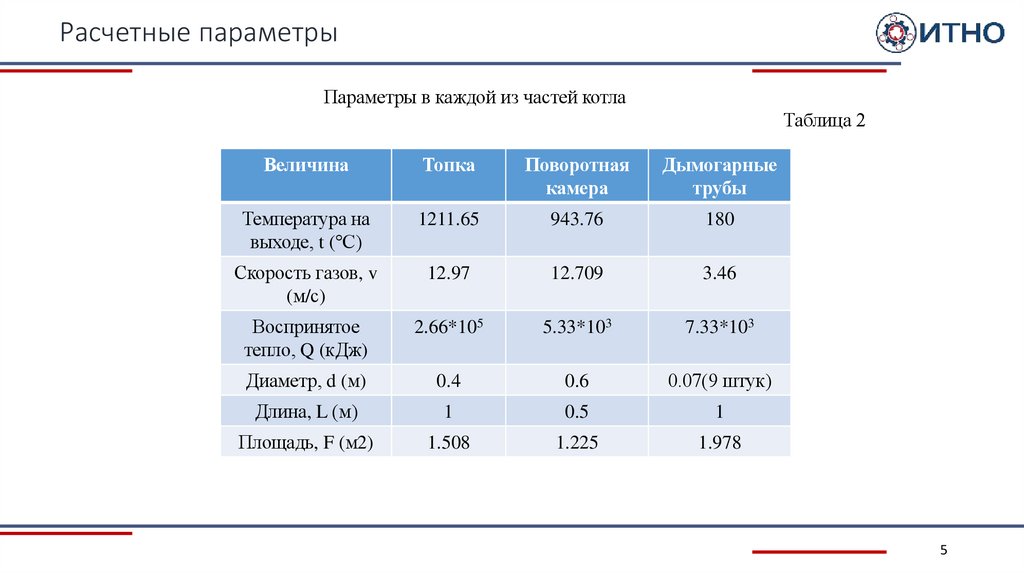

Параметры в каждой из частей котла
Таблица 2
Величина
Топка
Поворотная
камера
Дымогарные
трубы
Температура на
выходе, t (℃)
1211.65
943.76
180
Скорость газов, v
(м/с)
12.97
12.709
3.46
Воспринятое
тепло, Q (кДж)
2.66*105
5.33*103
7.33*103
Диаметр, d (м)
0.4
0.6
0.07(9 штук)
Длина, L (м)
1
0.5
1
Площадь, F (м2)
1.508
1.225
1.978
5

6.

Расчетные параметры

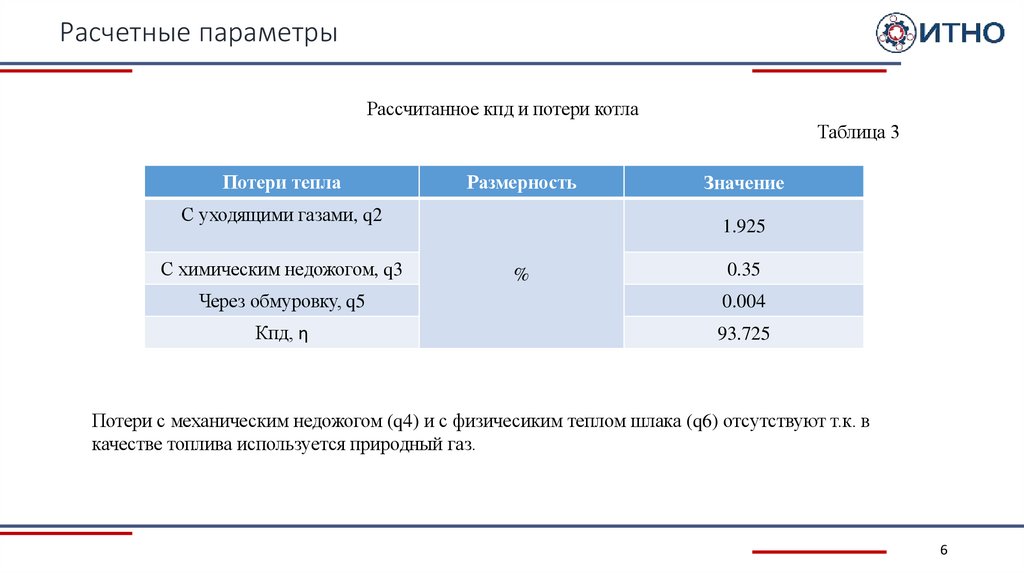

Рассчитанное кпд и потери котла
Таблица 3
Потери тепла
Размерность
С уходящими газами, q2
С химическим недожогом, q3
Значение
1.925
%
0.35
Через обмуровку, q5
0.004
Кпд, η
93.725
Потери с механическим недожогом (q4) и с физичесиким теплом шлака (q6) отсутствуют т.к. в
качестве топлива используется природный газ.
6

7.

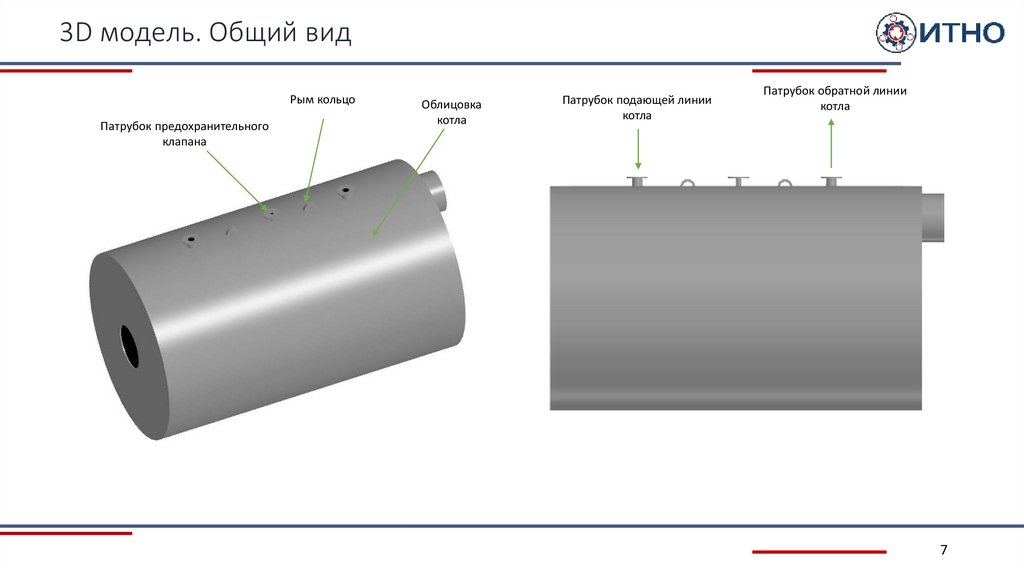

3D модель. Общий вид
Рым кольцо
Патрубок предохранительного
клапана
Облицовка
котла
Патрубок подающей линии
котла
Патрубок обратной линии
котла
7

8.

Сечения модели котла
Продольное сечение
Поперечное сечение (А-А)
Реверсивная топка
А
А
Поворотная камера
Дымогарные трубы
второго хода
8

9.

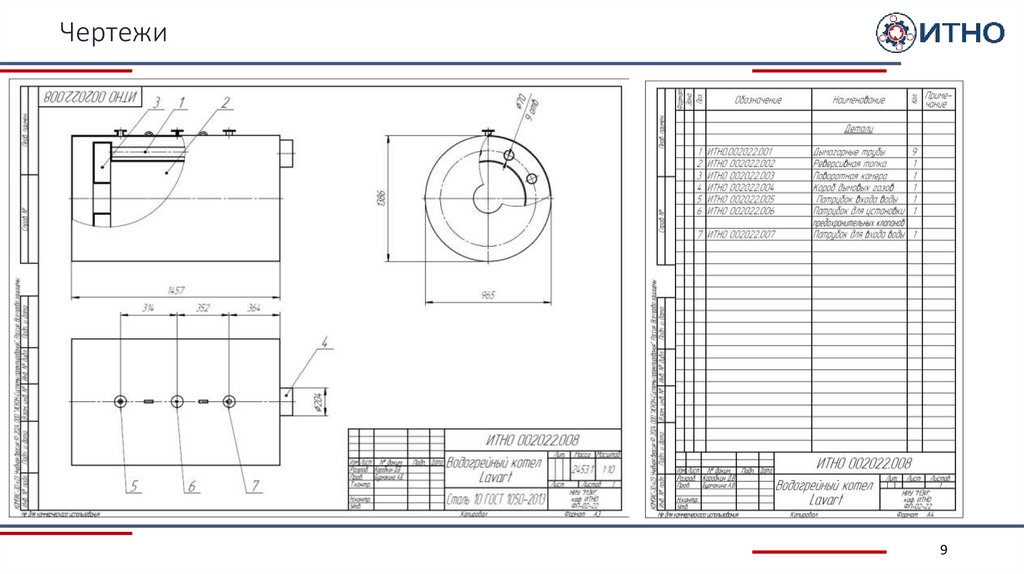

Чертежи
9
