Шпалопиление, производство тары и переработка нкд

1. ШПАЛОПИЛЕНИЕ, ПРОИЗВОДСТВО ТАРЫ И ПЕРЕРАБОТКА НКД

© Черных
Александр Сергеевич
2006-2013 г.

2.

3. Шпалорезные цехи

Сырьем шпалорезных цехов являются шпальные кряжи
длиной 2,75 м (или шпальное долготьё длиной 5,5 м) и
диаметром от 26 см (сосна, ель, лиственница).
Готовой продукцией шпалорезных цехов являются шпалы
Тип А
Обрезные шпалы
Тип В
Необрезные шпалы
Длина шпал:
ЖД - 2,75 м ;УЖД - 1,5 м
Требования к шпалам:
Шпалы должны быть очищены от
корки и луба, точно отторцованы,
сучки зачищены вровень с
поверхностью, поверхность должна
быть ровной и гладкой

4. Шпалорезные цехи

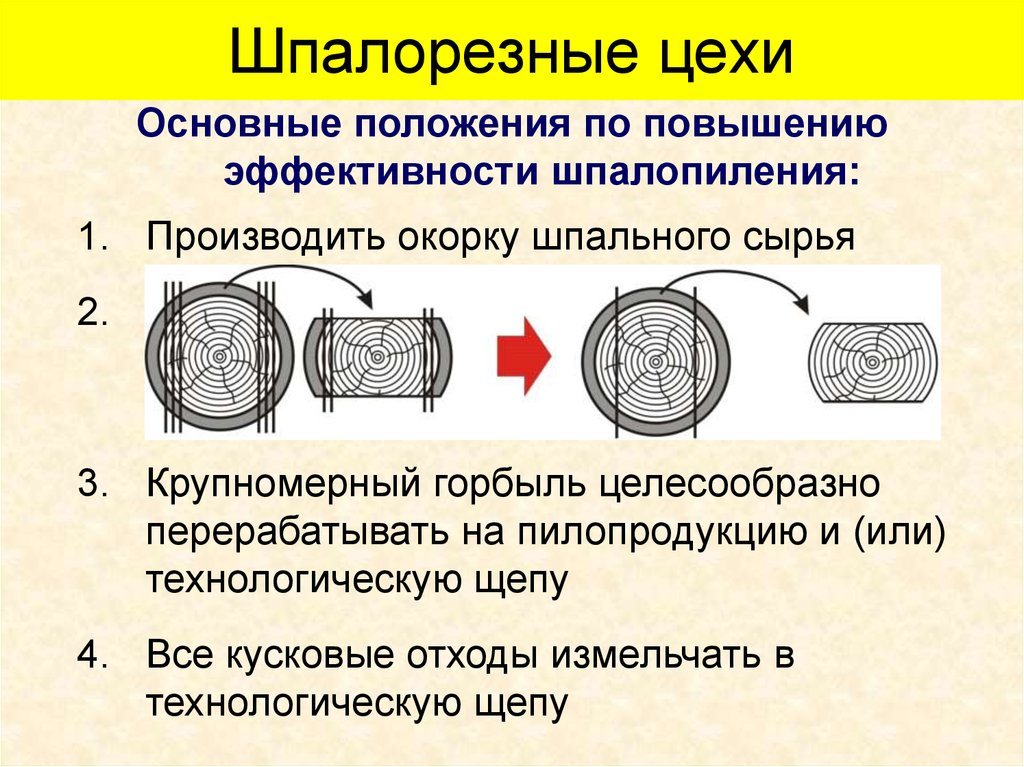

Основные положения по повышению
эффективности шпалопиления:
1. Производить окорку шпального сырья
2. Распиловку шпального кряжа нужно вести
по схеме с крупномерным горбылем без
подгорбыльных досок
3. Крупномерный горбыль целесообразно
перерабатывать на пилопродукцию и (или)
технологическую щепу
4. Все кусковые отходы измельчать в
технологическую щепу

5. Шпалорезные цехи

Технологическая схема шпалорезного цеха с
переработкой горбыля на мелкую пилопродукцию и
щепу объемом 50 тыс. куб.м
подача - окорка - разделка – выпиловка – оправка - пакетирование
1
25
8
23

6. Шпалорезные цехи

продольная распиловка горбыля (обрезка) – реброва распиловка –
продольная распиловка на дощечку – прирезка (поперечная
распиловка) - пакетирование
12
13
14

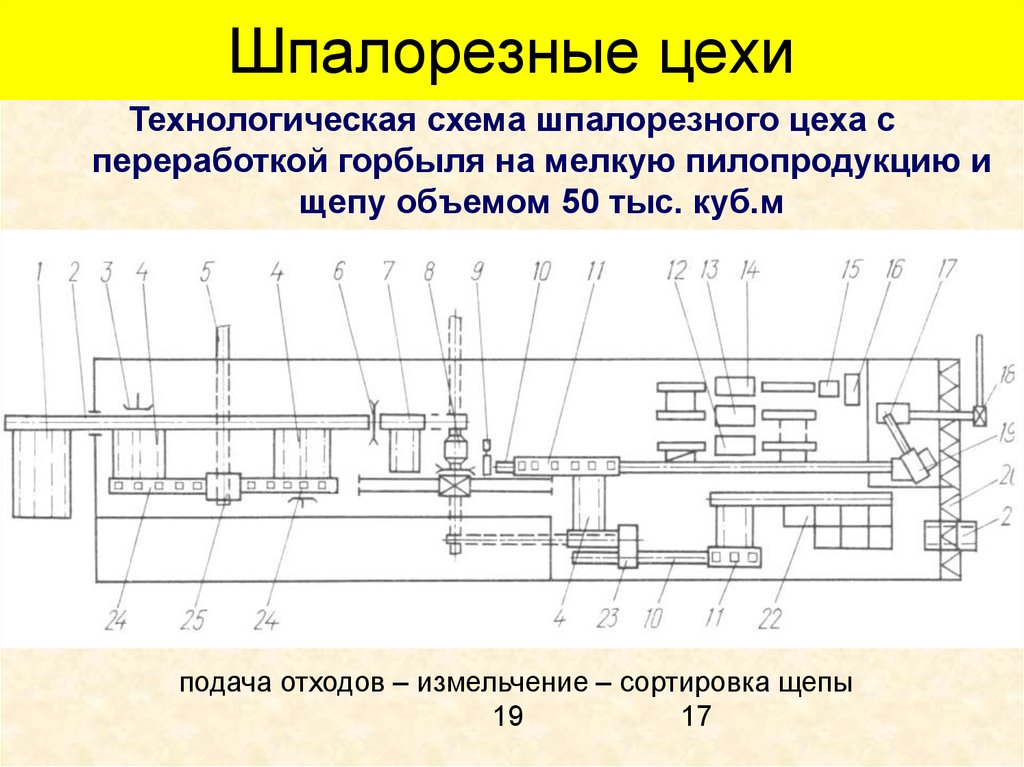

7. Шпалорезные цехи

Технологическая схема шпалорезного цеха с
переработкой горбыля на мелкую пилопродукцию и
щепу объемом 50 тыс. куб.м
подача отходов – измельчение – сортировка щепы
19
17

8. Шпалорезные цехи

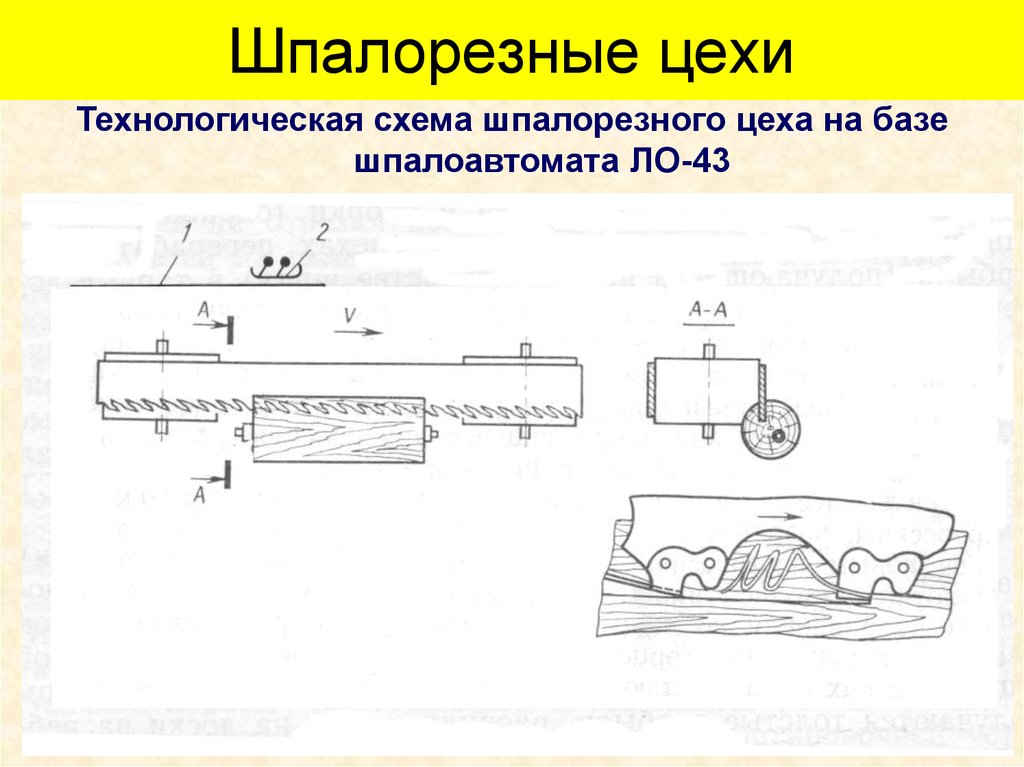

Технологическая схема шпалорезного цеха на базе
шпалоавтомата ЛО-43

9. Шпалорезные цехи

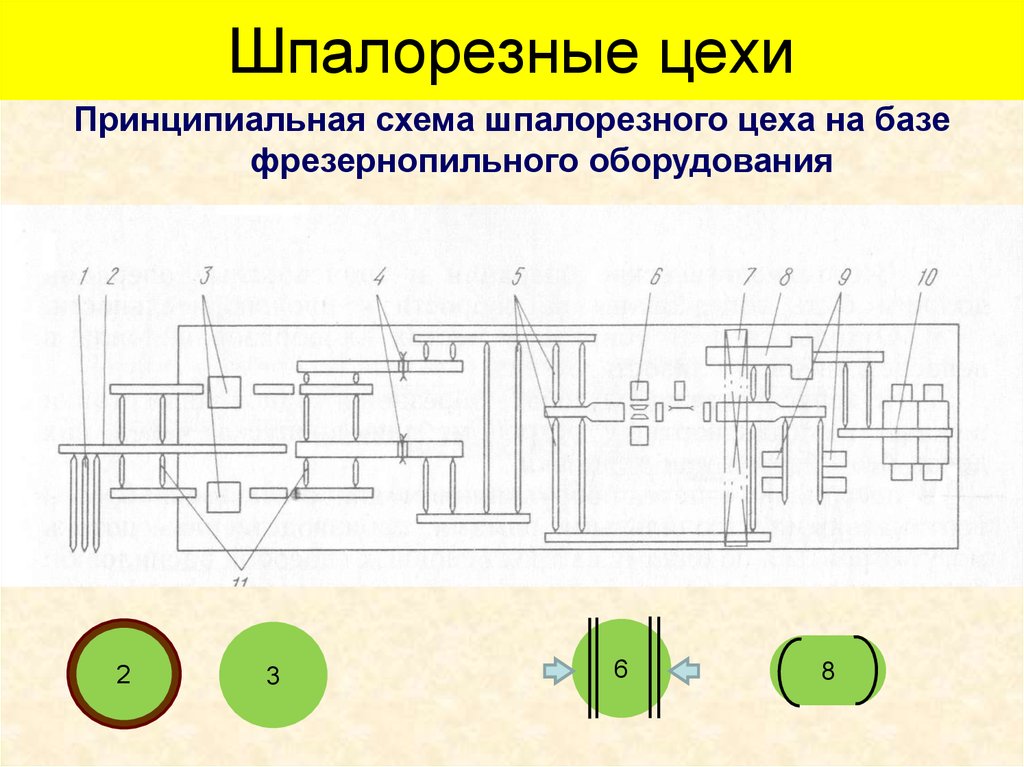

Принципиальная схема шпалорезного цеха на базе
фрезернопильного оборудования
2
3
6
8

10. Шпалорезные цехи

Технологическая схема шпалорезного цеха на базе станка
ЦДТ-6-3

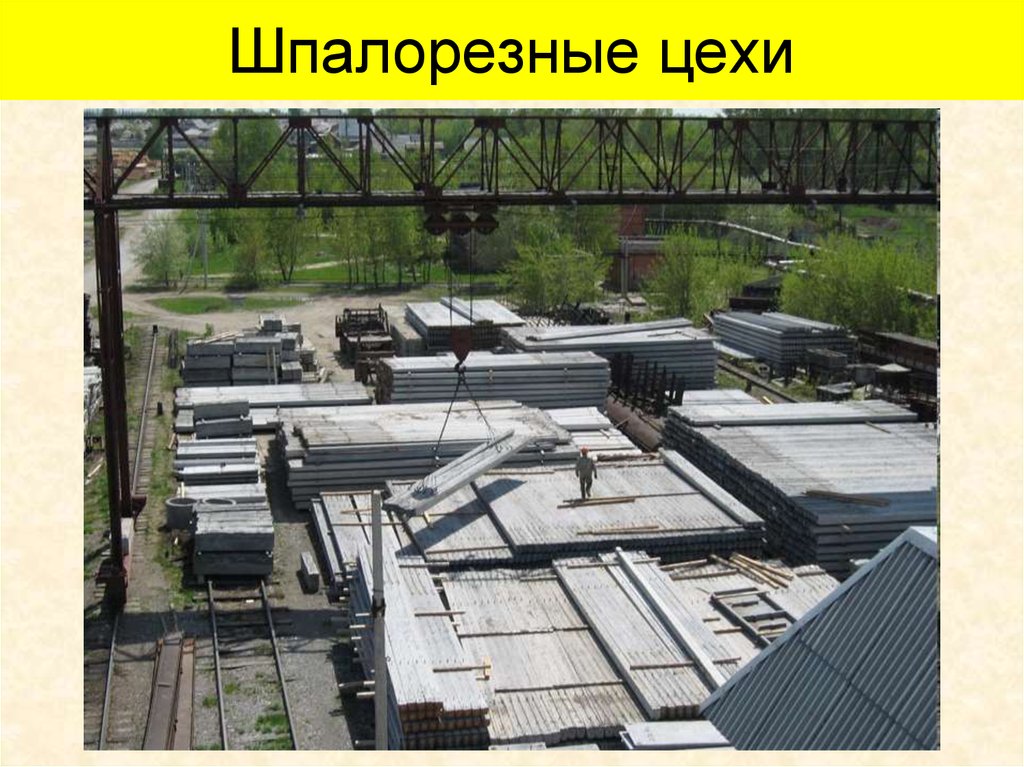

11. Шпалорезные цехи

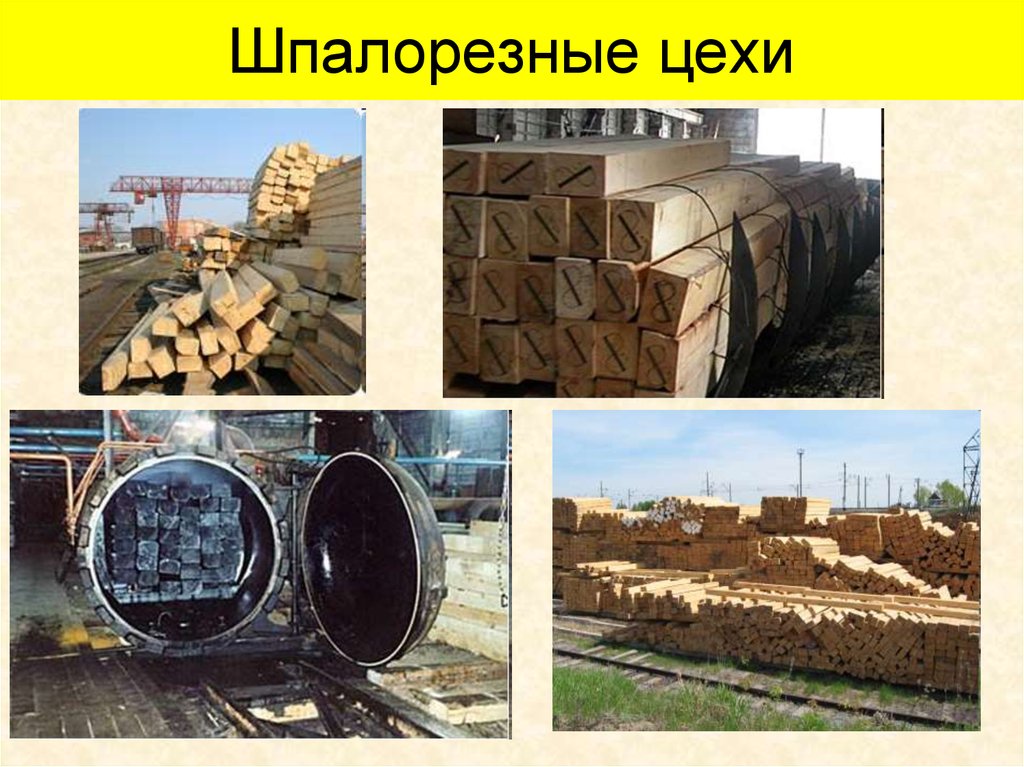

12. Шпалорезные цехи

13. Погрузка лесопродукции

с шапкой
кассетами
в контейнерах

14. Тарные цехи

Сырьем тарных цехов являются тарные кряжи и
отсортированные дрова (диаметр от 16 см., длина от 0,8 м.)
Готовой продукцией являются тарная дощечка, тарные
комплекты, готовая тара
Технологическая схема тарного цеха объемом до 20 тыс. куб. м/год

15. Тарные цехи

Технологическая схема тарного цеха

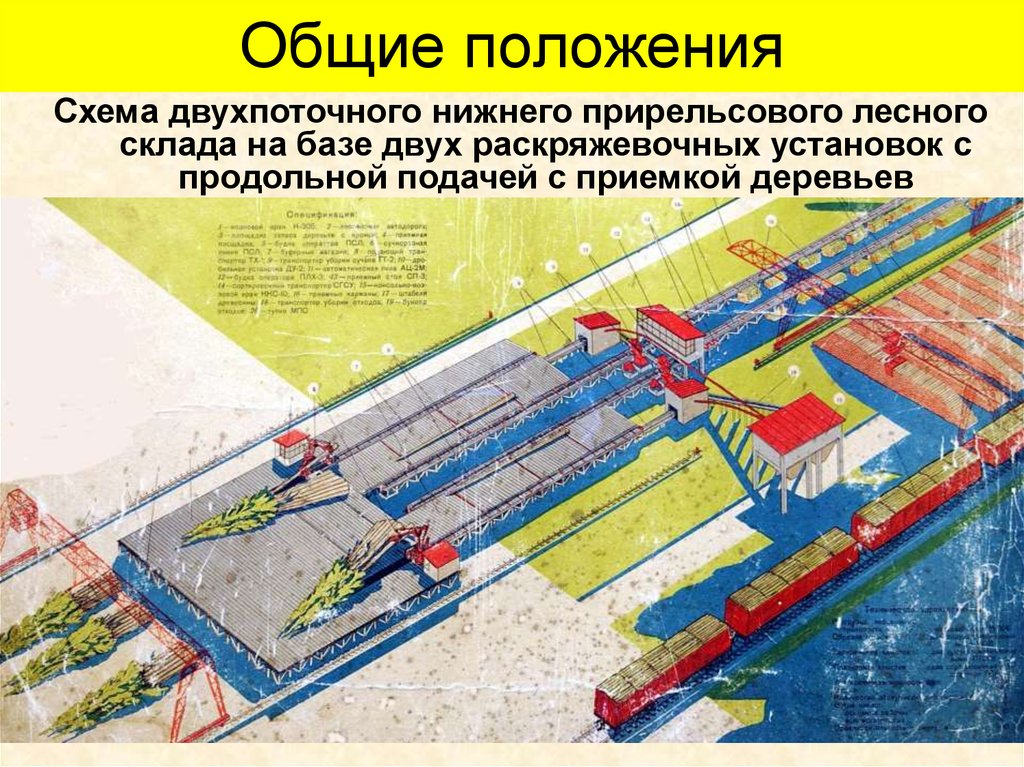

16. Общие положения

Схема двухпоточного нижнего прирельсового лесного
склада на базе двух раскряжевочных установок с
продольной подачей с приемкой деревьев

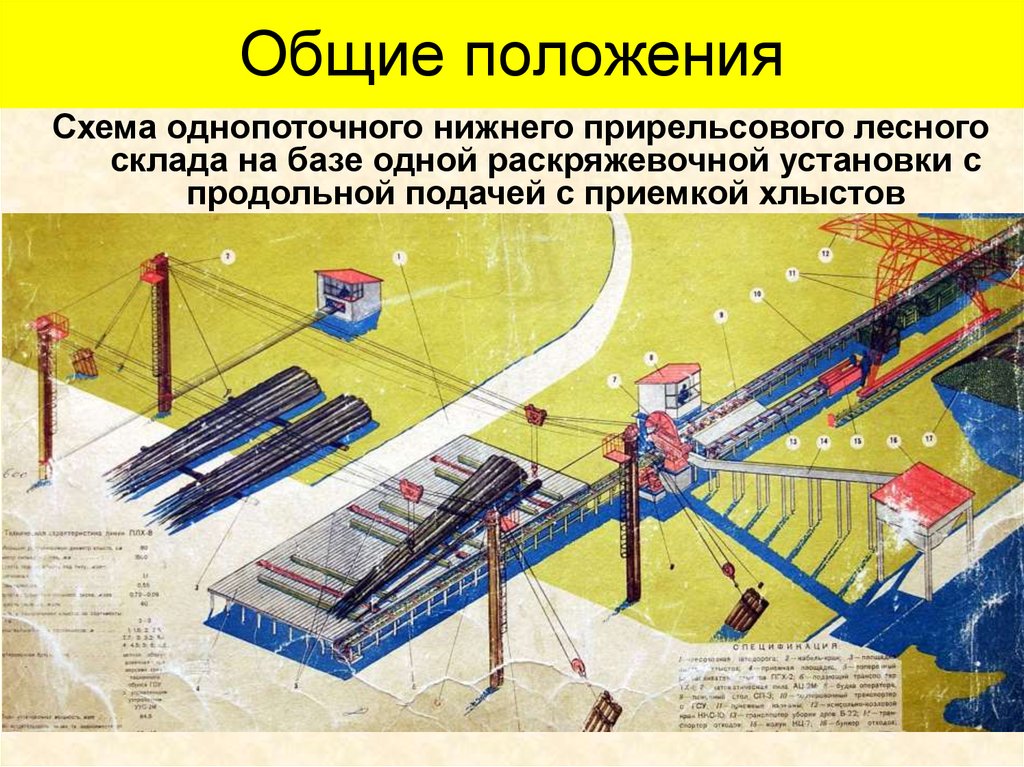

17. Общие положения

Схема однопоточного нижнего прирельсового лесного
склада на базе одной раскряжевочной установки с
продольной подачей с приемкой хлыстов

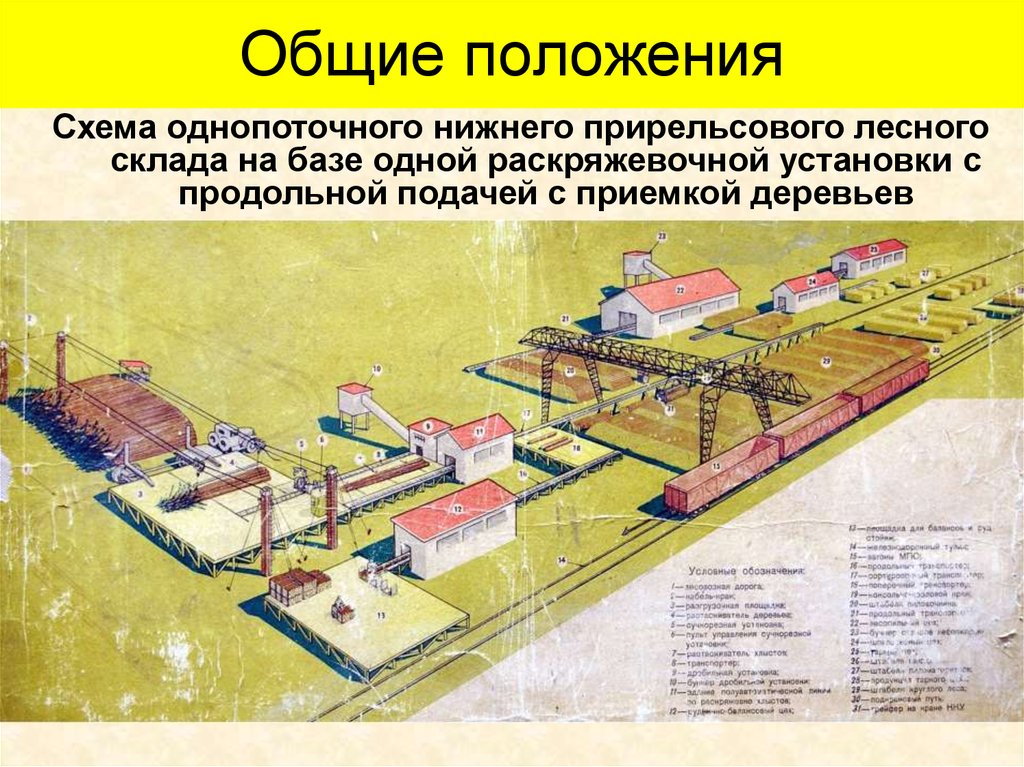

18. Общие положения

Схема однопоточного нижнего прирельсового лесного
склада на базе одной раскряжевочной установки с
продольной подачей с приемкой деревьев

19. ЛЕСНОЙ СКЛАД

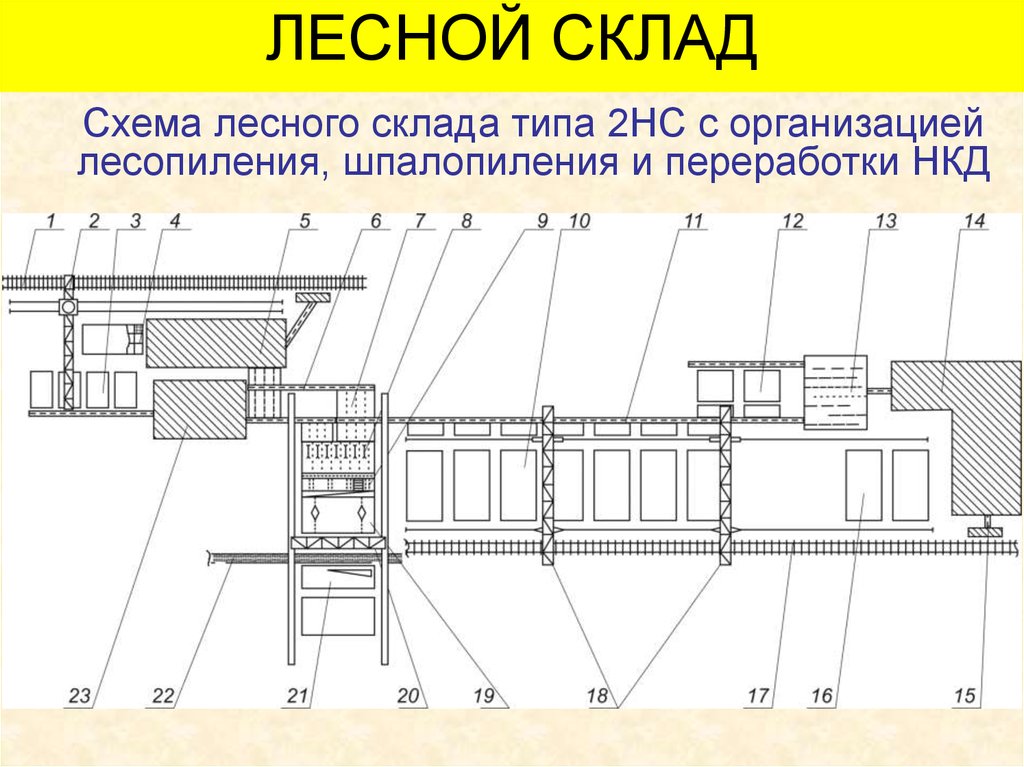

Схема лесного склада типа 2НС с организацией
лесопиления, шпалопиления и переработки НКД
