Різьбові з’єднання

1. Різьбові з’єднання

2.

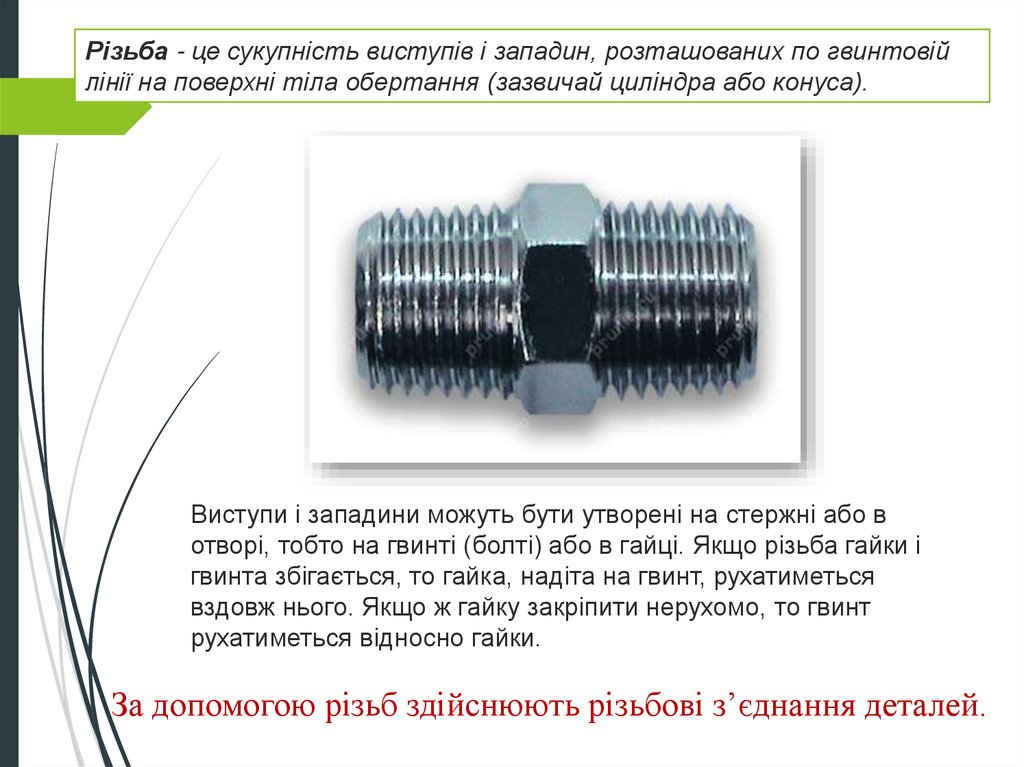

Різьба - це сукупність виступів і западин, розташованих по гвинтовій
лінії на поверхні тіла обертання (зазвичай циліндра або конуса).
Виступи і западини можуть бути утворені на стержні або в
отворі, тобто на гвинті (болті) або в гайці. Якщо різьба гайки і
гвинта збігається, то гайка, надіта на гвинт, рухатиметься
вздовж нього. Якщо ж гайку закріпити нерухомо, то гвинт
рухатиметься відносно гайки.
За допомогою різьб здійснюють різьбові з’єднання деталей.

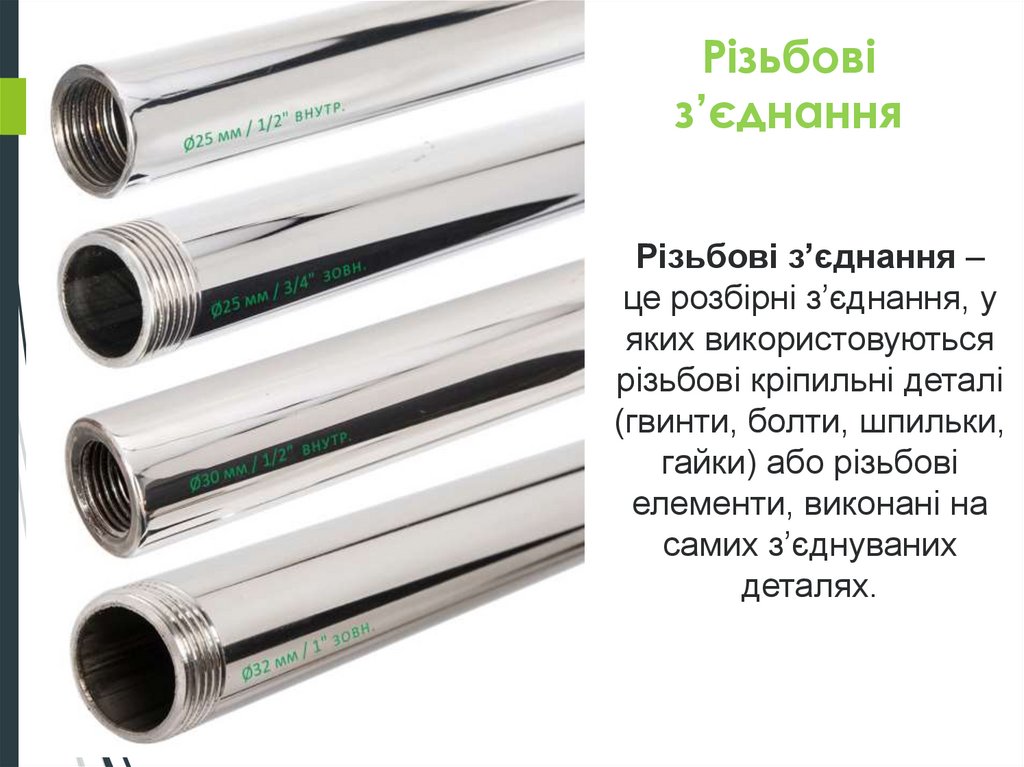

3. Різьбові з’єднання

Різьбові з’єднання –
це розбірні з’єднання, у
яких використовуються
різьбові кріпильні деталі
(гвинти, болти, шпильки,
гайки) або різьбові
елементи, виконані на
самих з’єднуваних
деталях.

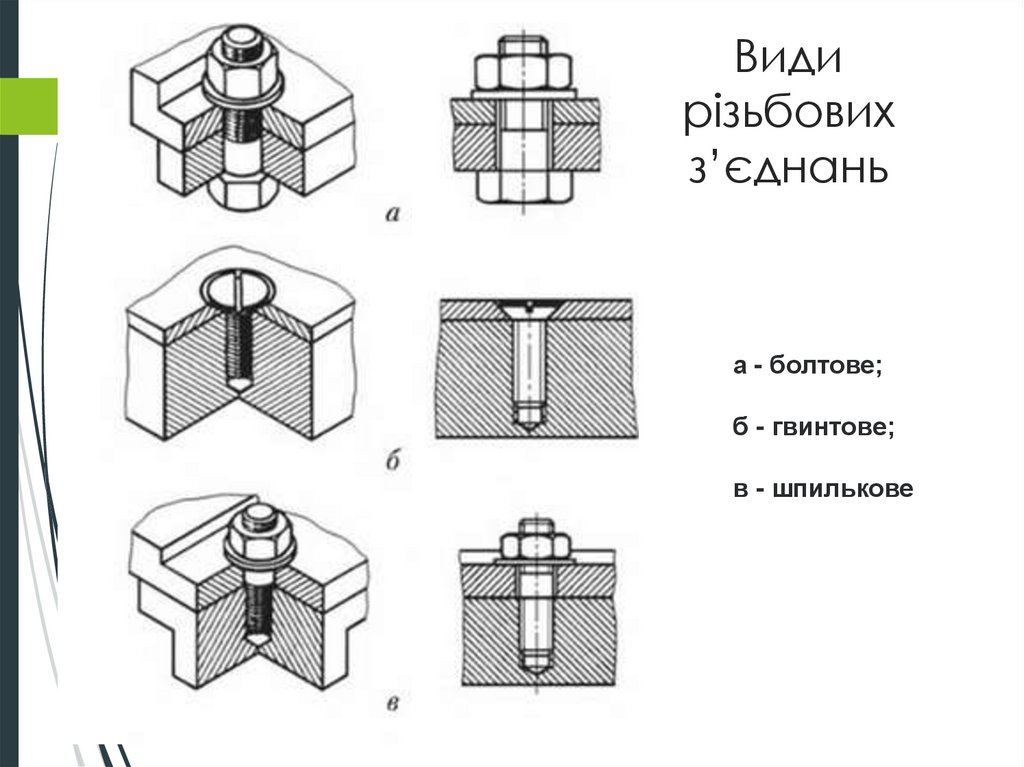

4. Види різьбових з’єднань

а - болтове;
б - гвинтове;
в - шпилькове

5.

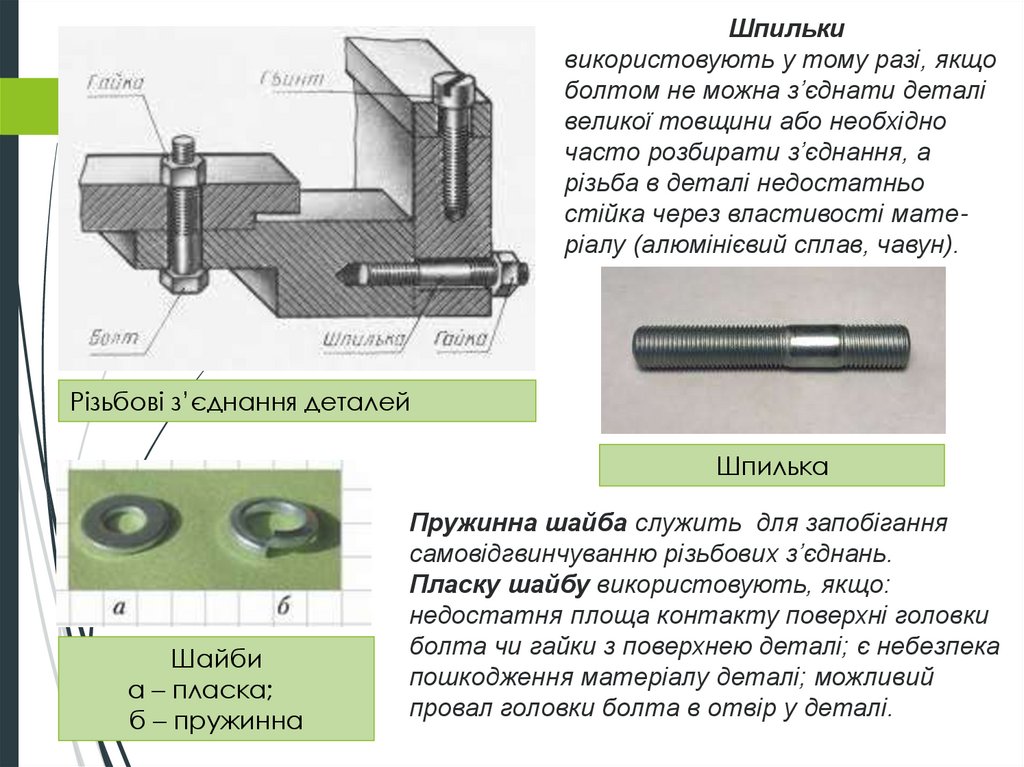

Шпильки
використовують у тому разі, якщо
болтом не можна з’єднати деталі
великої товщини або необхідно
часто розбирати з’єднання, а
різьба в деталі недостатньо
стійка через властивості матеріалу (алюмінієвий сплав, чавун).
Різьбові з’єднання деталей
Шпилька
Шайби
а – пласка;
б – пружинна
Пружинна шайба служить для запобігання
самовідгвинчуванню різьбових з’єднань.
Пласку шайбу використовують, якщо:
недостатня площа контакту поверхні головки
болта чи гайки з поверхнею деталі; є небезпека
пошкодження матеріалу деталі; можливий
провал головки болта в отвір у деталі.

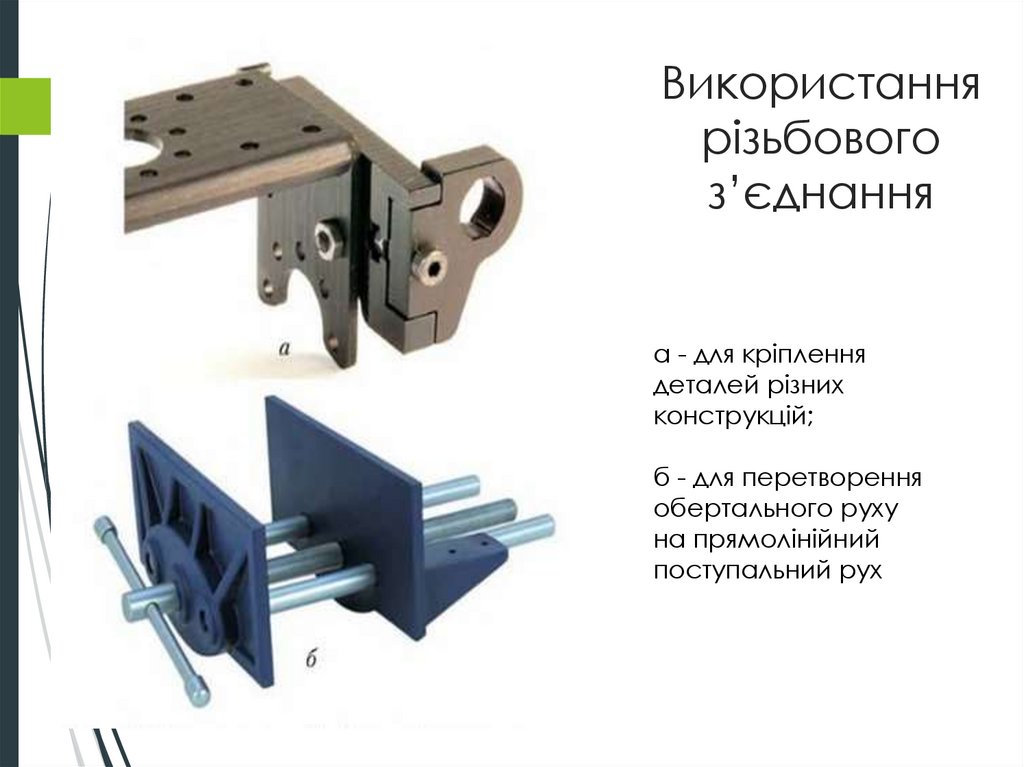

6. Використання різьбового з’єднання

а - для кріплення
деталей різних
конструкцій;
б - для перетворення
обертального руху
на прямолінійний
поступальний рух

7.

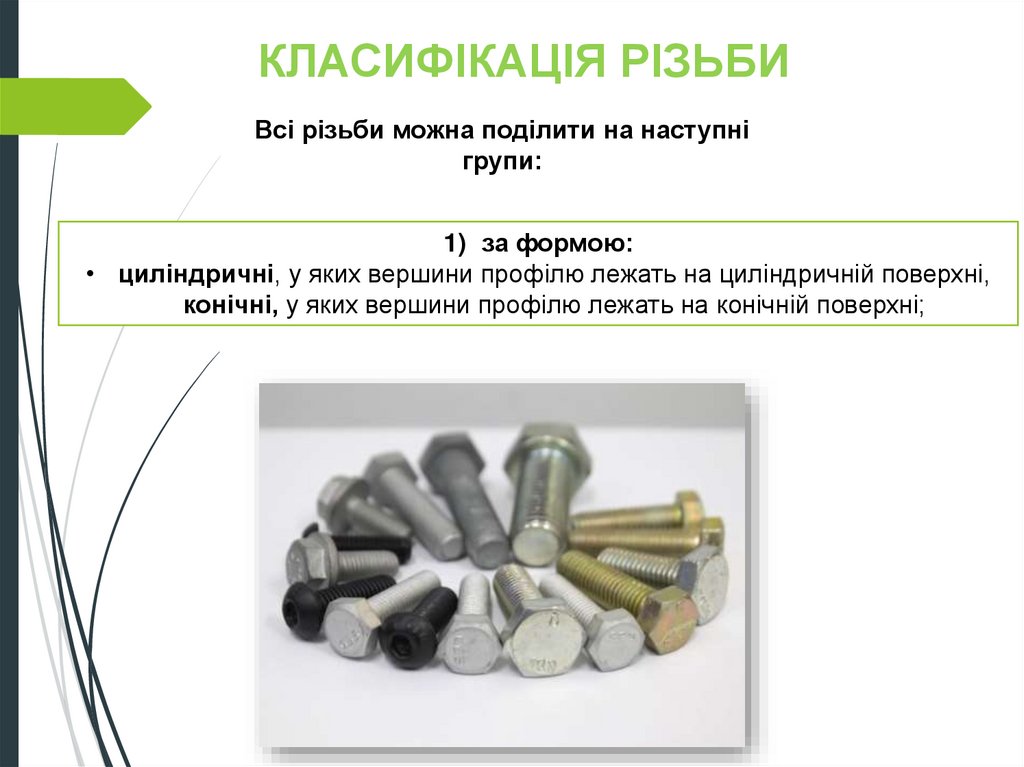

КЛАСИФІКАЦІЯ РІЗЬБИ
Всі різьби можна поділити на наступні
групи:
1) за формою:
• циліндричні, у яких вершини профілю лежать на циліндричній поверхні,
конічні, у яких вершини профілю лежать на конічній поверхні;

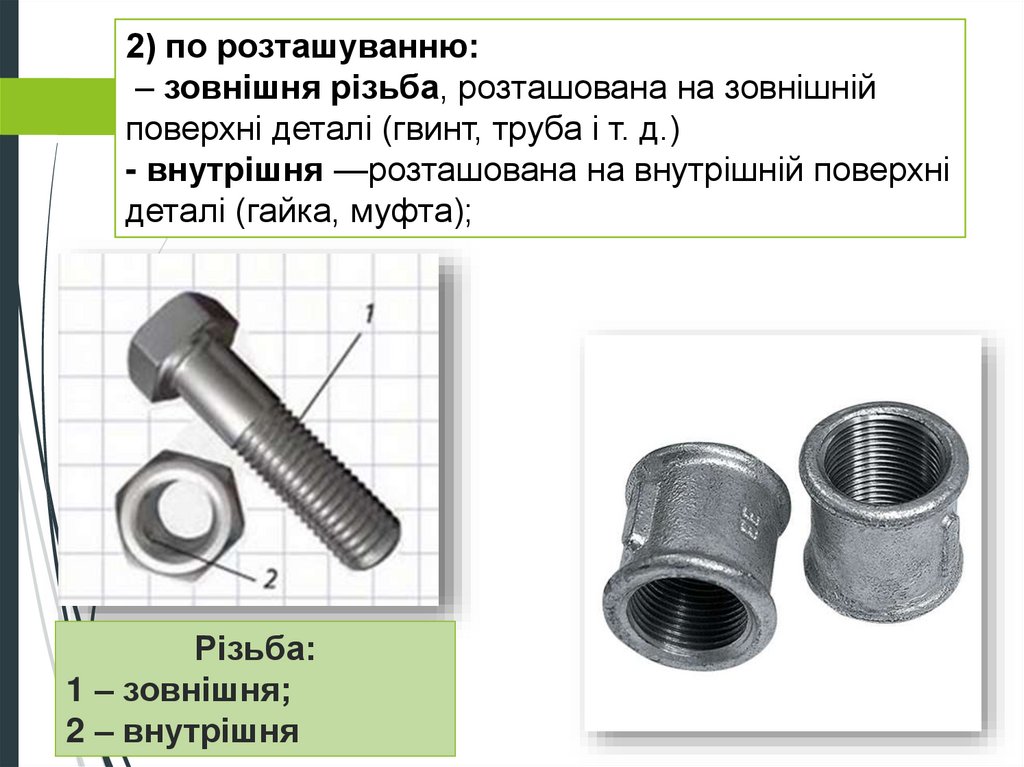

8.

2) по розташуванню:
– зовнішня різьба, розташована на зовнішній
поверхні деталі (гвинт, труба і т. д.)
- внутрішня —розташована на внутрішній поверхні
деталі (гайка, муфта);
Різьба:
1 – зовнішня;
2 – внутрішня

9.

3) за формою профілю:
а - трикутна;
б - прямокутна;
в - трапецієподібна
Елементи трикутної різьби

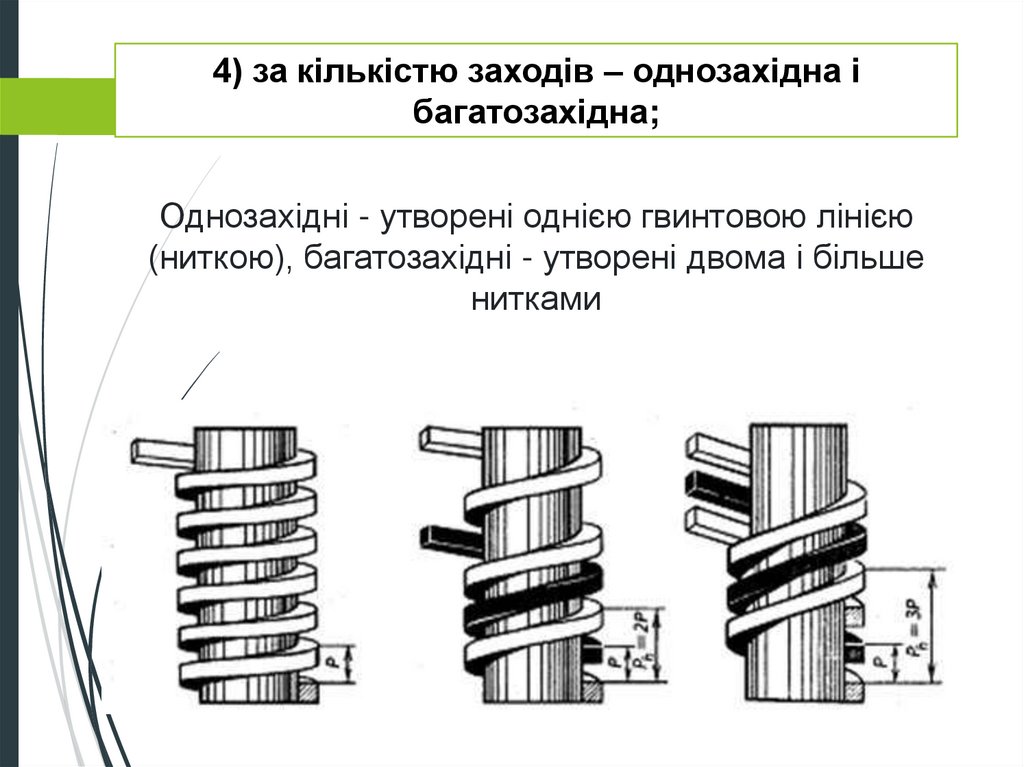

10.

4) за кількістю заходів – однозахідна і
багатозахідна;
Однозахідні - утворені однією гвинтовою лінією
(ниткою), багатозахідні - утворені двома і більше
нитками

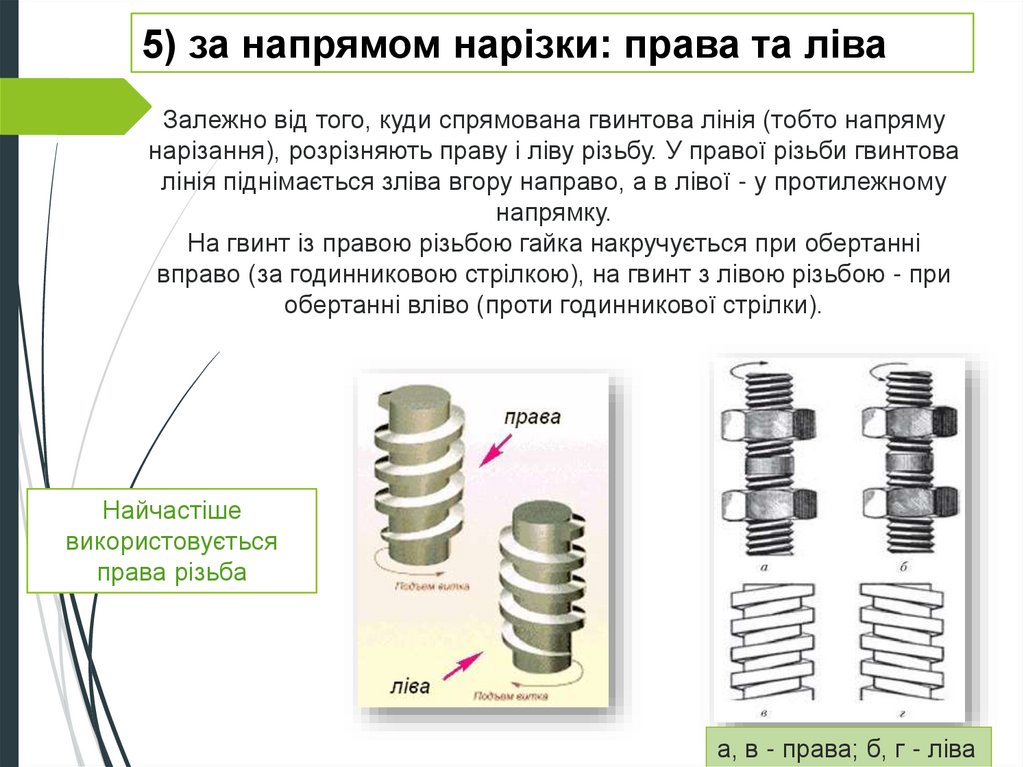

11.

5) за напрямом нарізки: права та ліва
Залежно від того, куди спрямована гвинтова лінія (тобто напряму
нарізання), розрізняють праву і ліву різьбу. У правої різьби гвинтова
лінія піднімається зліва вгору направо, а в лівої - у протилежному
напрямку.
На гвинт із правою різьбою гайка накручується при обертанні
вправо (за годинниковою стрілкою), на гвинт з лівою різьбою - при
обертанні вліво (проти годинникової стрілки).
Найчастіше
використовується
права різьба
а, в - права; б, г - ліва

12.

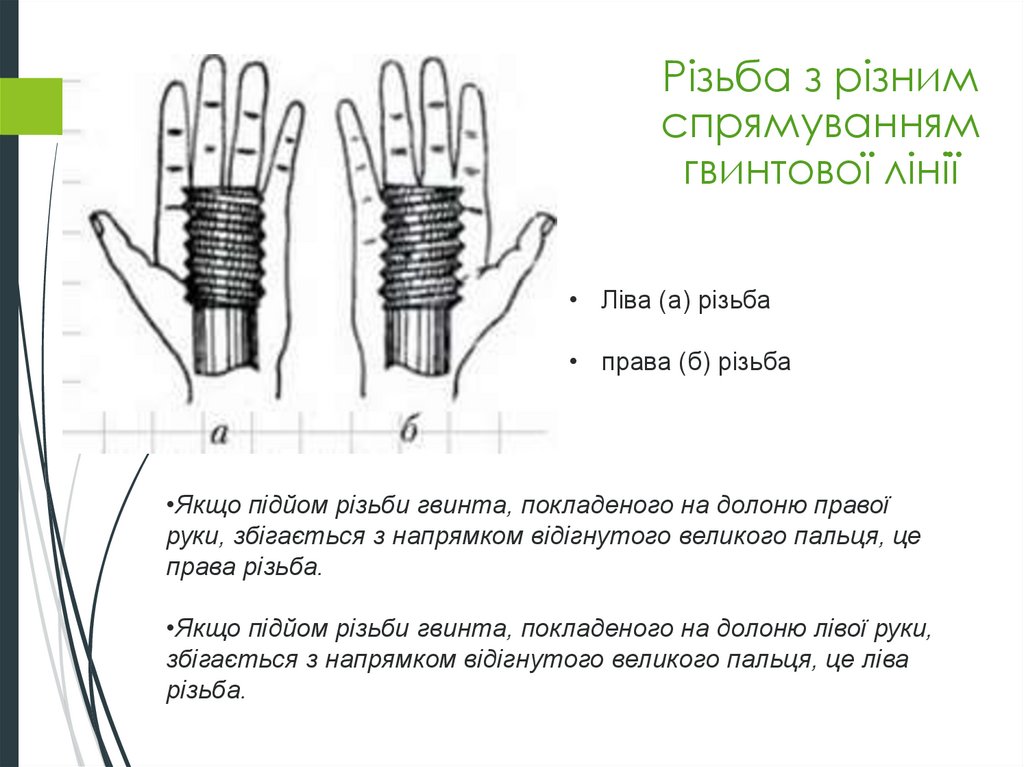

Різьба з різним
спрямуванням
гвинтової лінії
• Ліва (а) різьба
• права (б) різьба
•Якщо підйом різьби гвинта, покладеного на долоню правої
руки, збігається з напрямком відігнутого великого пальця, це
права різьба.
•Якщо підйом різьби гвинта, покладеного на долоню лівої руки,
збігається з напрямком відігнутого великого пальця, це ліва
різьба.

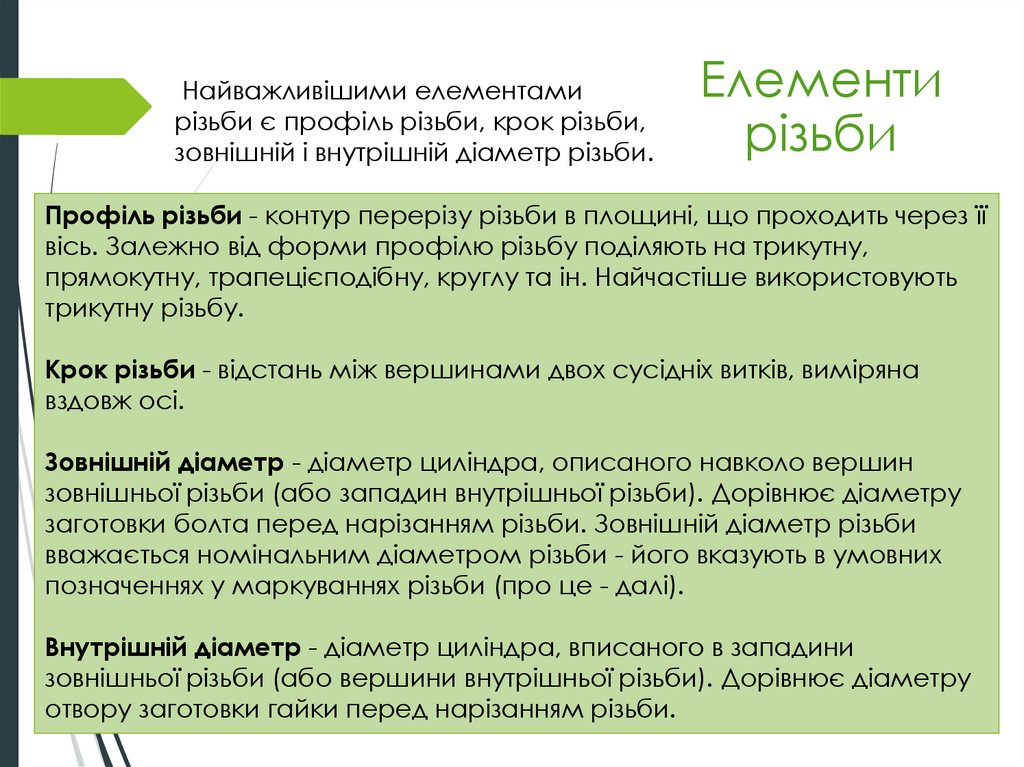

13.

Найважливішими елементами
різьби є профіль різьби, крок різьби,
зовнішній і внутрішній діаметр різьби.
Елементи
різьби
Профіль різьби - контур перерізу різьби в площині, що проходить через її
вісь. Залежно від форми профілю різьбу поділяють на трикутну,
прямокутну, трапецієподібну, круглу та ін. Найчастіше використовують
трикутну різьбу.
Крок різьби - відстань між вершинами двох сусідніх витків, виміряна
вздовж осі.
Зовнішній діаметр - діаметр циліндра, описаного навколо вершин
зовнішньої різьби (або западин внутрішньої різьби). Дорівнює діаметру
заготовки болта перед нарізанням різьби. Зовнішній діаметр різьби
вважається номінальним діаметром різьби - його вказують в умовних
позначеннях у маркуваннях різьби (про це - далі).
Внутрішній діаметр - діаметр циліндра, вписаного в западини
зовнішньої різьби (або вершини внутрішньої різьби). Дорівнює діаметру
отвору заготовки гайки перед нарізанням різьби.

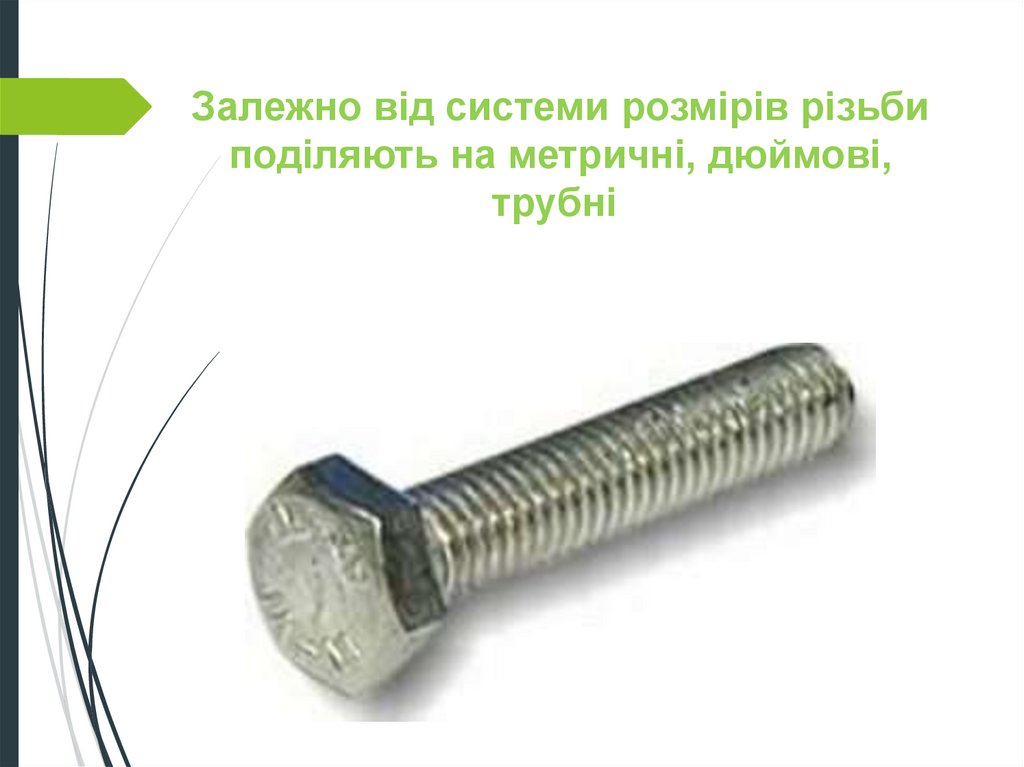

14.

Залежно від системи розмірів різьби
поділяють на метричні, дюймові,
трубні

15.

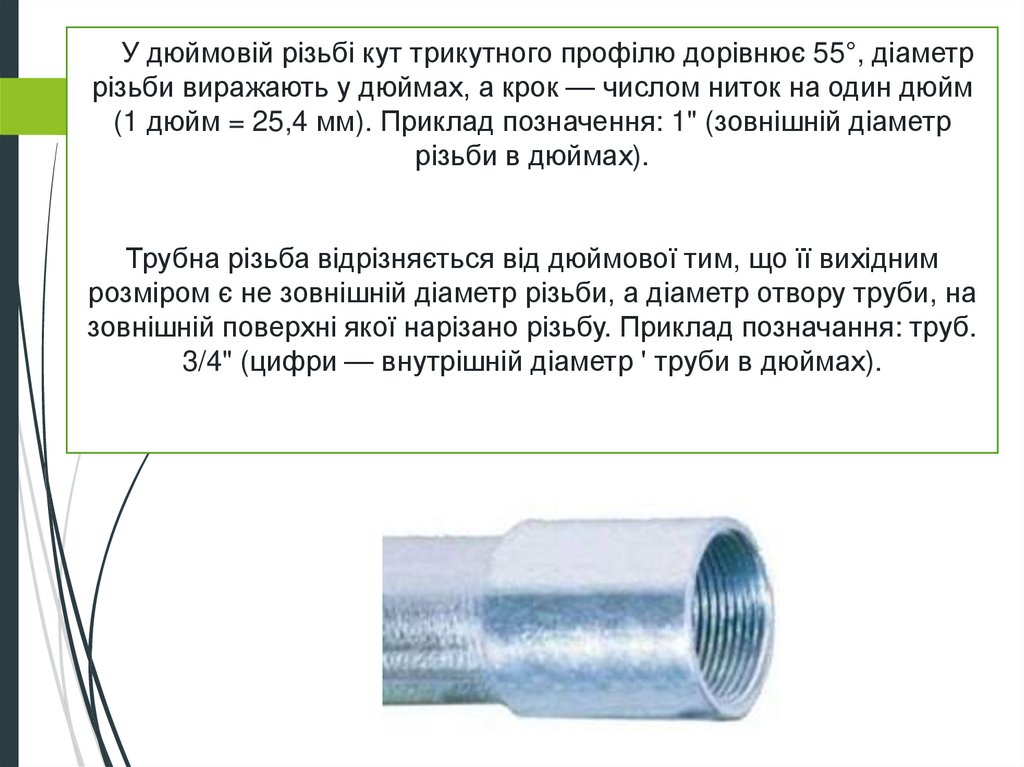

У дюймовій різьбі кут трикутного профілю дорівнює 55°, діаметр
різьби виражають у дюймах, а крок — числом ниток на один дюйм
(1 дюйм = 25,4 мм). Приклад позначення: 1" (зовнішній діаметр
різьби в дюймах).
Трубна різьба відрізняється від дюймової тим, що її вихідним
розміром є не зовнішній діаметр різьби, а діаметр отвору труби, на
зовнішній поверхні якої нарізано різьбу. Приклад позначання: труб.
3/4" (цифри — внутрішній діаметр ' труби в дюймах).

16.

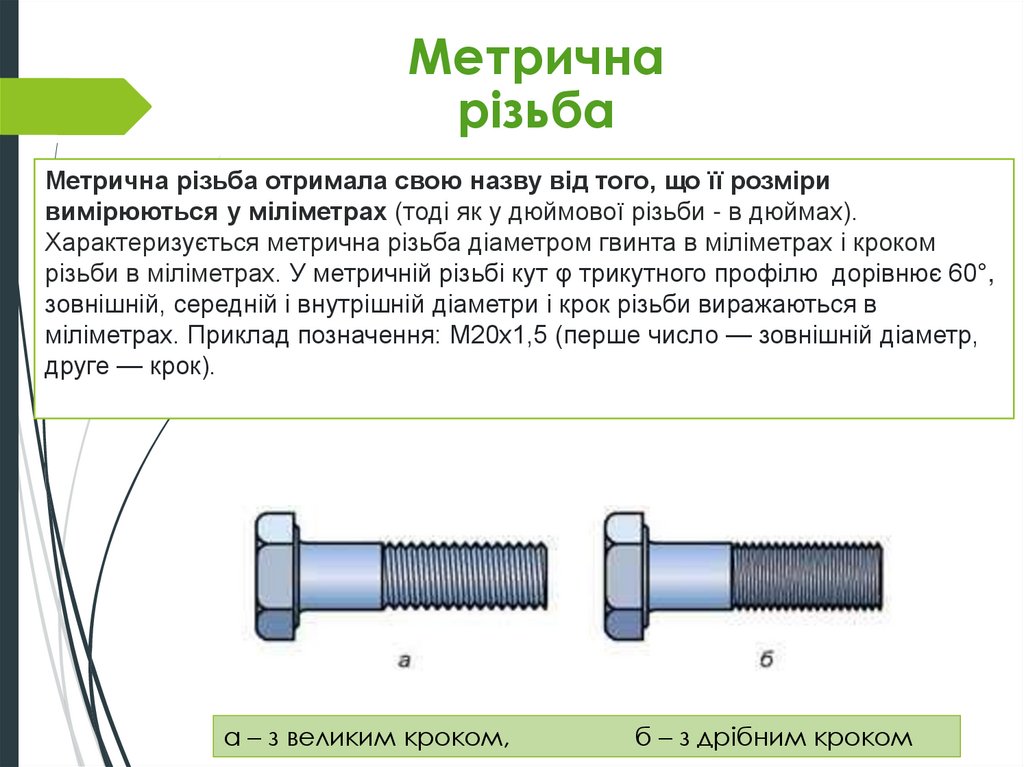

Метрична
різьба
Метрична різьба отримала свою назву від того, що її розміри
вимірюються у міліметрах (тоді як у дюймової різьби - в дюймах).
Характеризується метрична різьба діаметром гвинта в міліметрах і кроком
різьби в міліметрах. У метричній різьбі кут φ трикутного профілю дорівнює 60°,
зовнішній, середній і внутрішній діаметри і крок різьби виражаються в
міліметрах. Приклад позначення: М20х1,5 (перше число — зовнішній діаметр,
друге — крок).
а – з великим кроком,
б – з дрібним кроком

17.

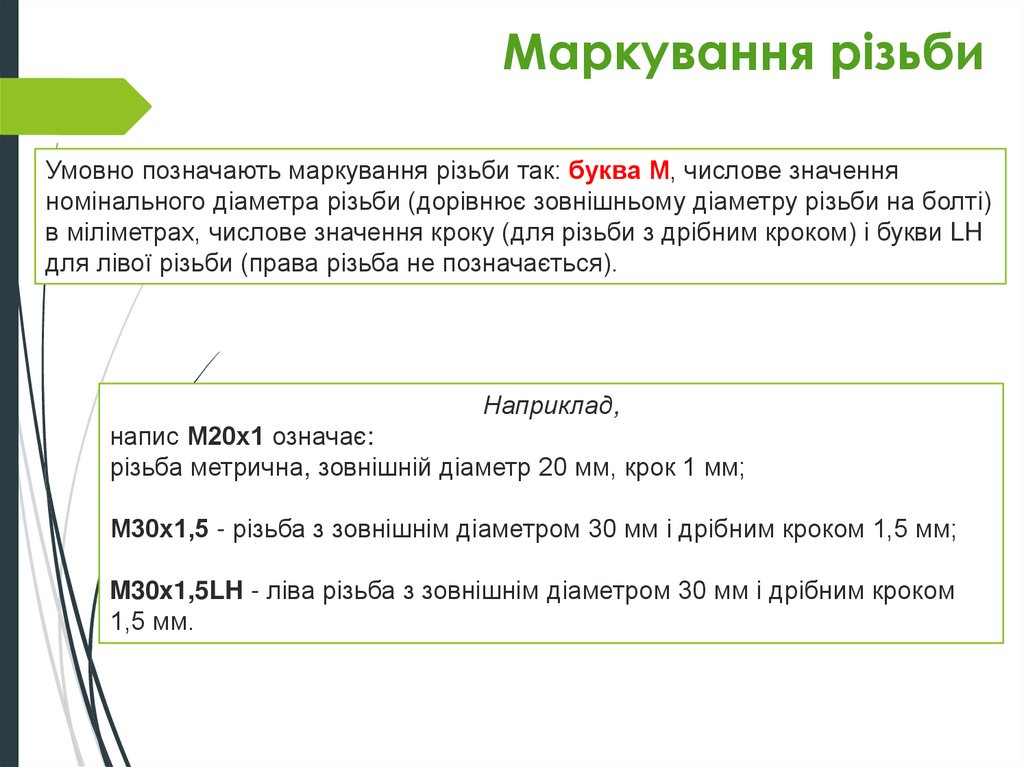

Маркування різьби
Умовно позначають маркування різьби так: буква М, числове значення
номінального діаметра різьби (дорівнює зовнішньому діаметру різьби на болті)
в міліметрах, числове значення кроку (для різьби з дрібним кроком) і букви LH
для лівої різьби (права різьба не позначається).
Наприклад,
напис М20х1 означає:
різьба метрична, зовнішній діаметр 20 мм, крок 1 мм;
М30х1,5 - різьба з зовнішнім діаметром 30 мм і дрібним кроком 1,5 мм;
M30x1,5LH - ліва різьба з зовнішнім діаметром 30 мм і дрібним кроком
1,5 мм.

18.

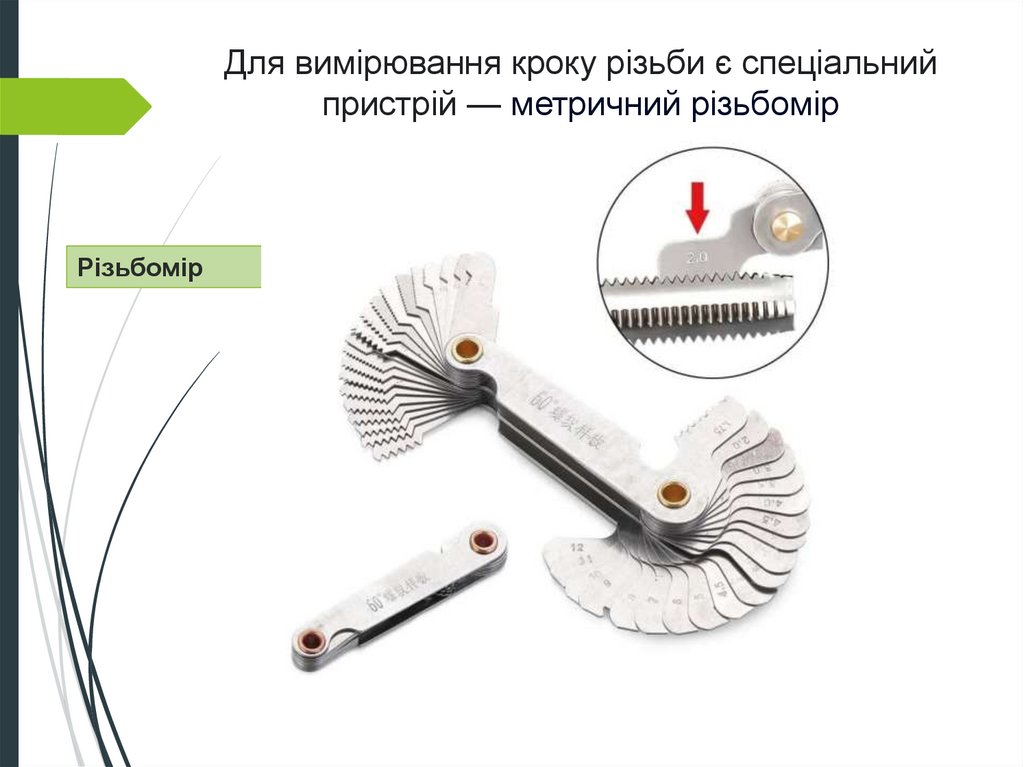

Для вимірювання кроку різьби є спеціальний
пристрій — метричний різьбомір
Різьбомір

19.

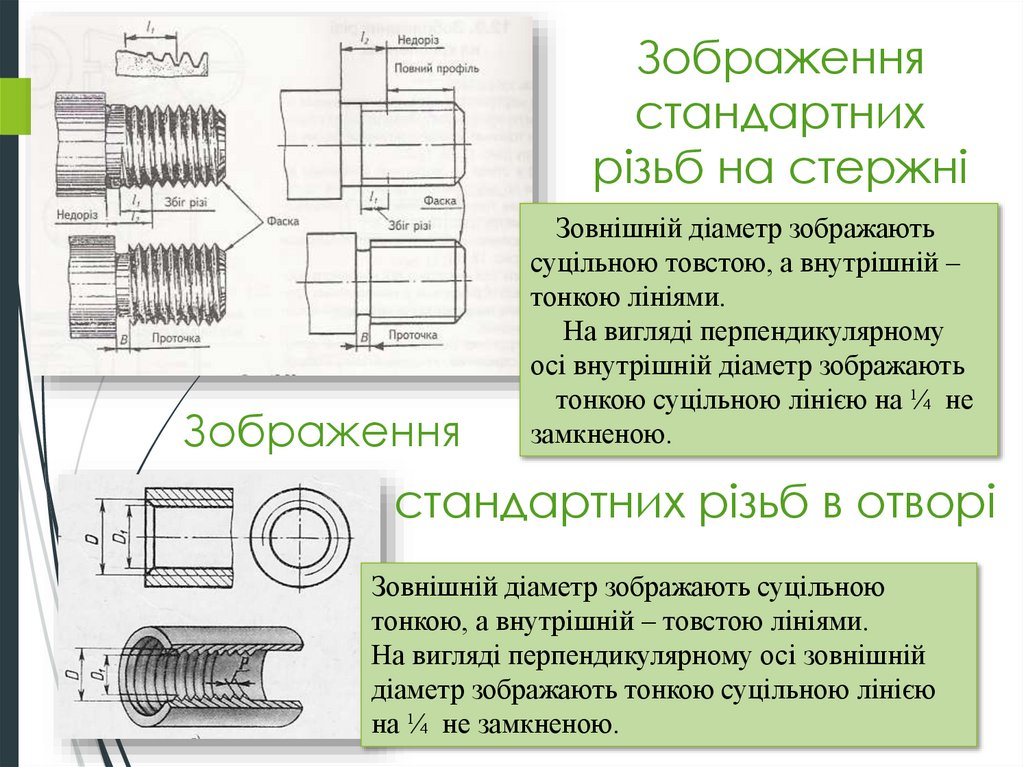

Зображення
стандартних
різьб на стержні
Зображення
Зовнішній діаметр зображають
суцільною товстою, а внутрішній –
тонкою лініями.
На вигляді перпендикулярному
осі внутрішній діаметр зображають
тонкою суцільною лінією на ¼ не
замкненою.
стандартних різьб в отворі
Зовнішній діаметр зображають суцільною
тонкою, а внутрішній – товстою лініями.
На вигляді перпендикулярному осі зовнішній
діаметр зображають тонкою суцільною лінією
на ¼ не замкненою.

20.

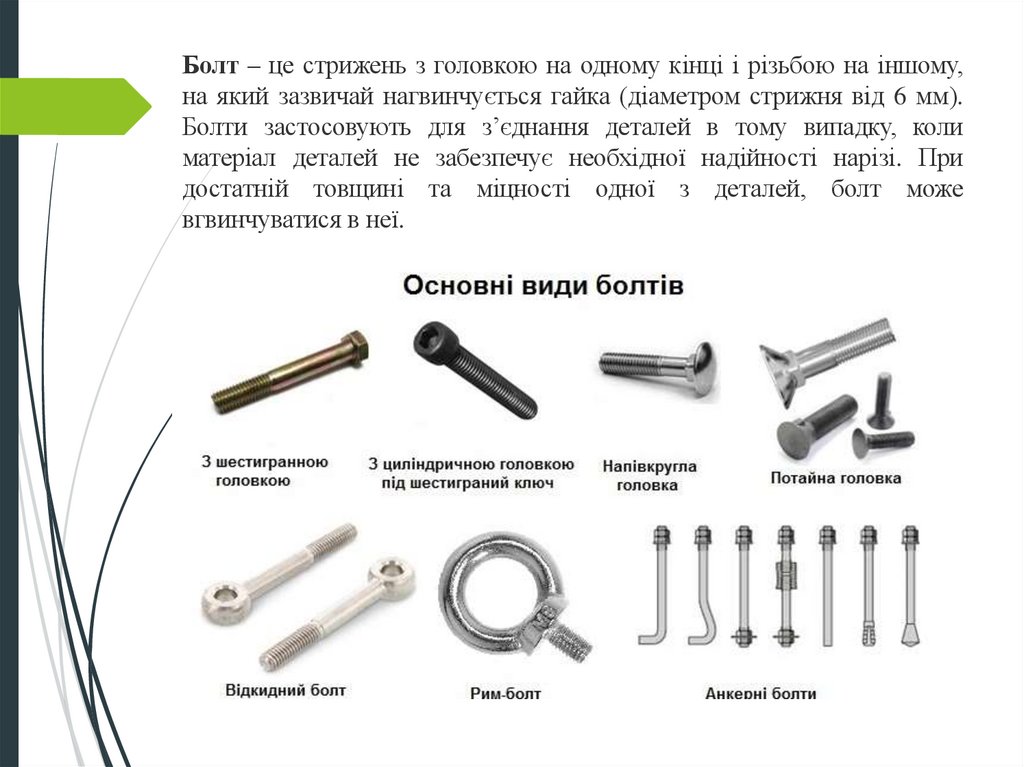

Болт – це стрижень з головкою на одному кінці і різьбою на іншому,
на який зазвичай нагвинчується гайка (діаметром стрижня від 6 мм).
Болти застосовують для з’єднання деталей в тому випадку, коли
матеріал деталей не забезпечує необхідної надійності нарізі. При
достатній товщині та міцності одної з деталей, болт може
вгвинчуватися в неї.

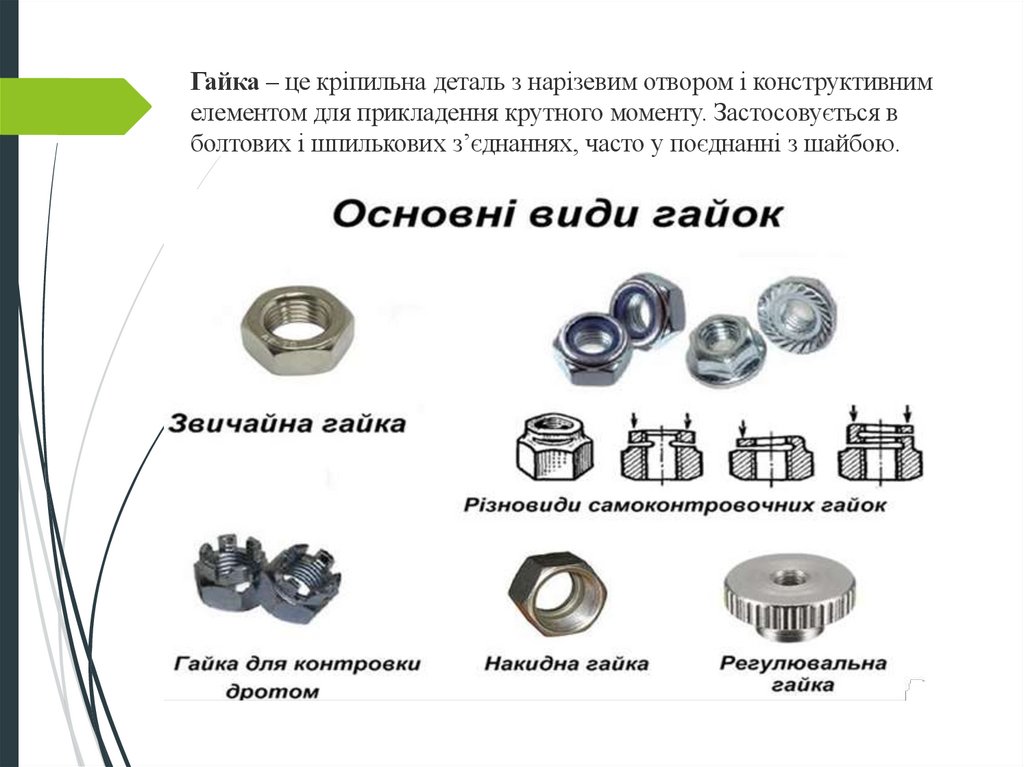

21.

Гайка – це кріпильна деталь з нарізевим отвором і конструктивним
елементом для прикладення крутного моменту. Застосовується в
болтових і шпилькових з’єднаннях, часто у поєднанні з шайбою.

22.

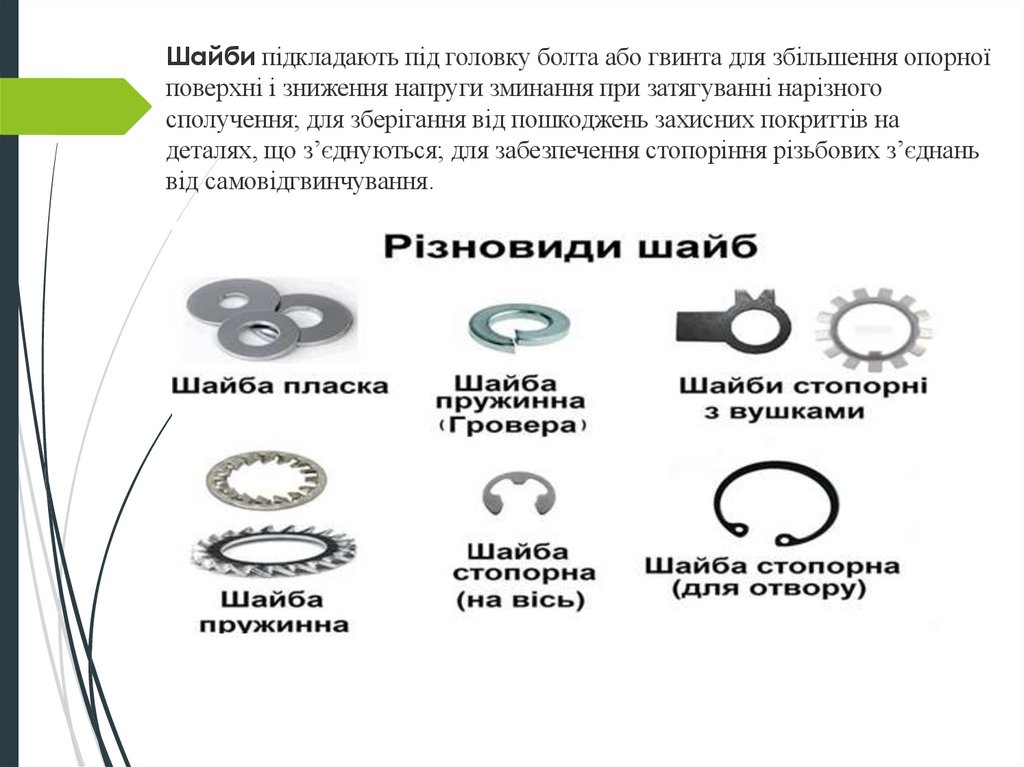

Шайби підкладають під головку болта або гвинта для збільшення опорної
поверхні і зниження напруги зминання при затягуванні нарізного
сполучення; для зберігання від пошкоджень захисних покриттів на
деталях, що з’єднуються; для забезпечення стопоріння різьбових з’єднань
від самовідгвинчування.

23.

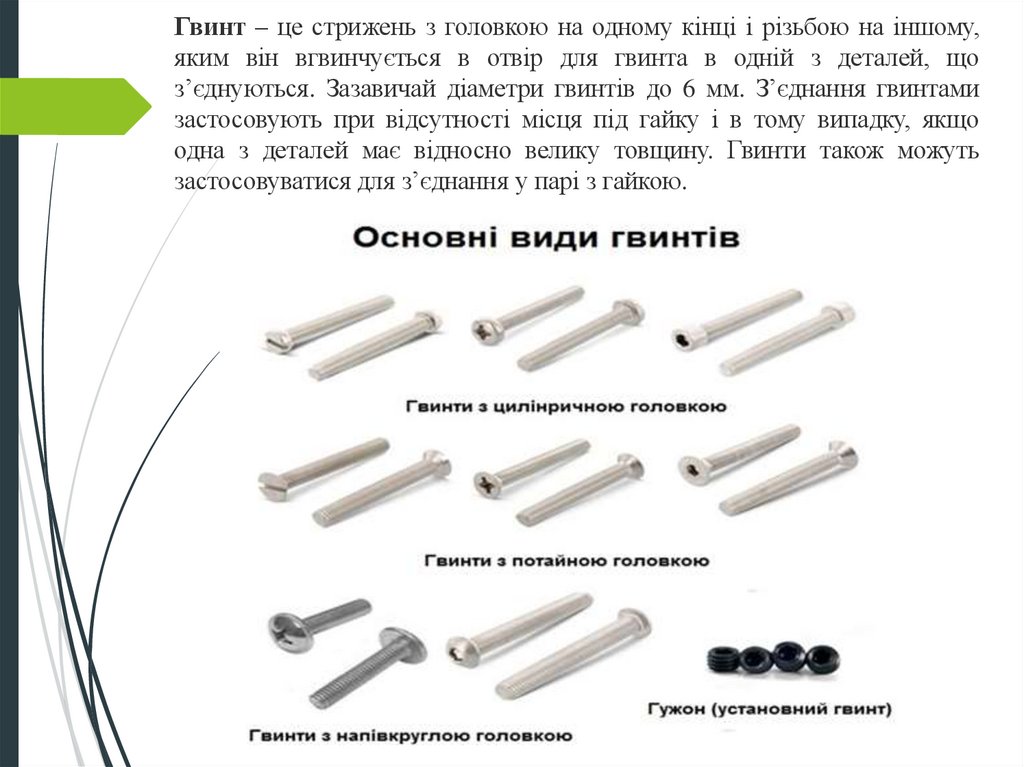

Гвинт – це стрижень з головкою на одному кінці і різьбою на іншому,
яким він вгвинчується в отвір для гвинта в одній з деталей, що
з’єднуються. Зазавичай діаметри гвинтів до 6 мм. З’єднання гвинтами
застосовують при відсутності місця під гайку і в тому випадку, якщо
одна з деталей має відносно велику товщину. Гвинти також можуть
застосовуватися для з’єднання у парі з гайкою.

24.

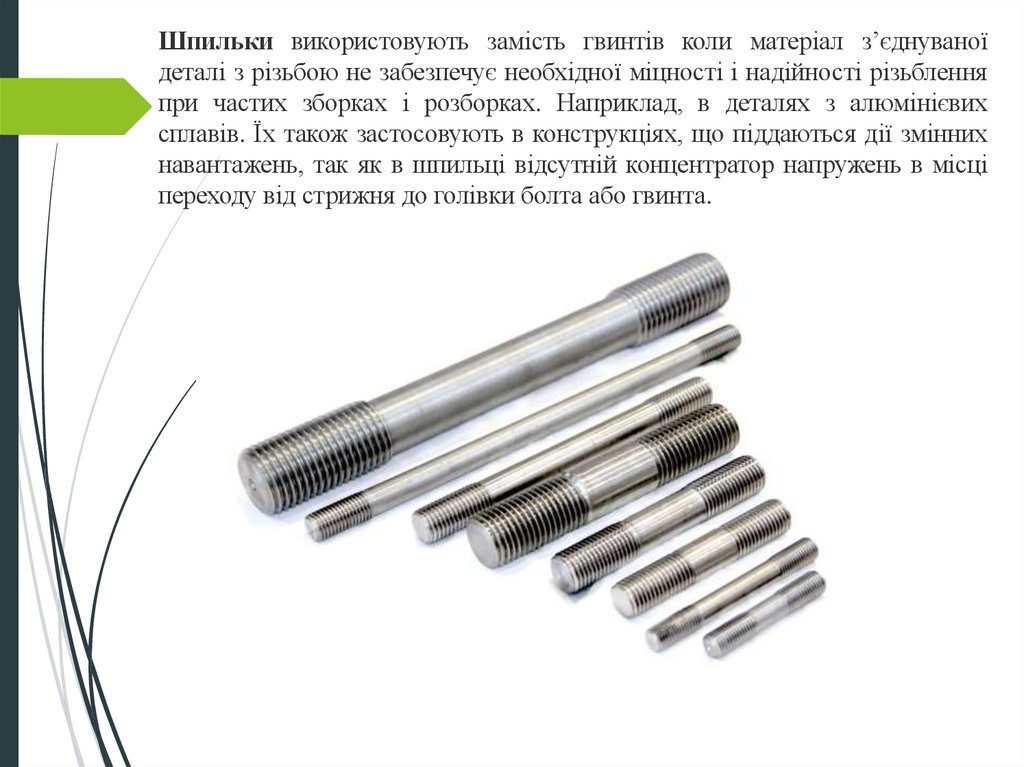

Шпильки використовують замість гвинтів коли матеріал з’єднуваної
деталі з різьбою не забезпечує необхідної міцності і надійності різьблення
при частих зборках і розборках. Наприклад, в деталях з алюмінієвих
сплавів. Їх також застосовують в конструкціях, що піддаються дії змінних
навантажень, так як в шпильці відсутній концентратор напружень в місці
переходу від стрижня до голівки болта або гвинта.
