Обеспечение теплоснабжением потребителей тепловой энергии на ст. Карымское

1. Обеспечение теплоснабжением потребителей тепловой энергии на ст. Карымское

ОБЕСПЕЧЕНИЕ ТЕПЛОСНАБЖЕНИЕМ
ПОТРЕБИТЕЛЕЙ ТЕПЛОВОЙ ЭНЕРГИИ
НА СТ. КАРЫМСКОЕ
Выполнил: Трифонов А.Н.
Руководитель: Петин В.В.

2.

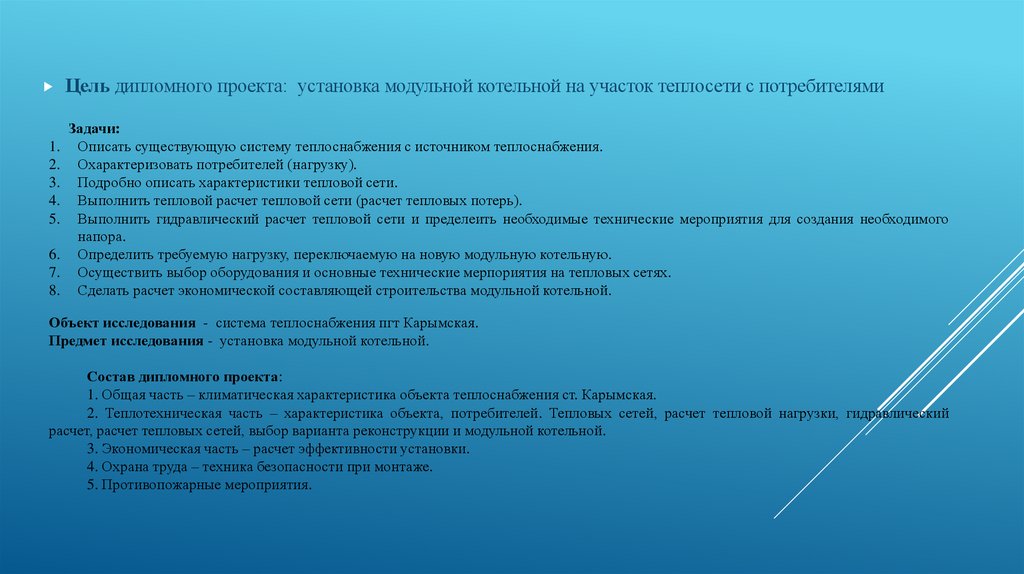

Цель дипломного проекта: установка модульной котельной на участок теплосети с потребителями
Задачи:
1. Описать существующую систему теплоснабжения с источником теплоснабжения.
2. Охарактеризовать потребителей (нагрузку).
3. Подробно описать характеристики тепловой сети.
4. Выполнить тепловой расчет тепловой сети (расчет тепловых потерь).
5. Выполнить гидравлический расчет тепловой сети и пределеить необходимые технические мероприятия для создания необходимого
напора.
6. Определить требуемую нагрузку, переключаемую на новую модульную котельную.
7. Осуществить выбор оборудования и основные технические мерпориятия на тепловых сетях.
8. Сделать расчет экономической составляющей строительства модульной котельной.
Объект исследования - система теплоснабжения пгт Карымская.
Предмет исследования - установка модульной котельной.
Состав дипломного проекта:
1. Общая часть – климатическая характеристика объекта теплоснабжения ст. Карымская.
2. Теплотехническая часть – характеристика объекта, потребителей. Тепловых сетей, расчет тепловой нагрузки, гидравлический
расчет, расчет тепловых сетей, выбор варианта реконструкции и модульной котельной.
3. Экономическая часть – расчет эффективности установки.
4. Охрана труда – техника безопасности при монтаже.
5. Противопожарные мероприятия.

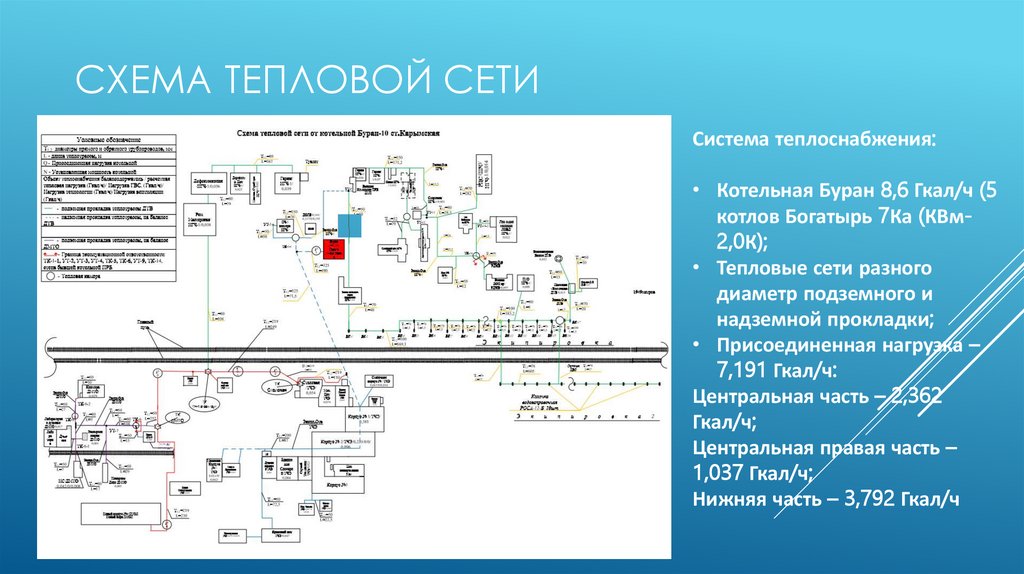

3. Схема тепловой сети

СХЕМА ТЕПЛОВОЙ СЕТИ
Система теплоснабжения:
• Котельная Буран 8,6 Гкал/ч (5
котлов Богатырь 7Ка (КВм2,0К);
• Тепловые сети разного
диаметр подземного и
надземной прокладки;
• Присоединенная нагрузка –
7,191 Гкал/ч:
Центральная часть – 2,362
Гкал/ч;
Центральная правая часть –
1,037 Гкал/ч;
Нижняя часть – 3,792 Гкал/ч

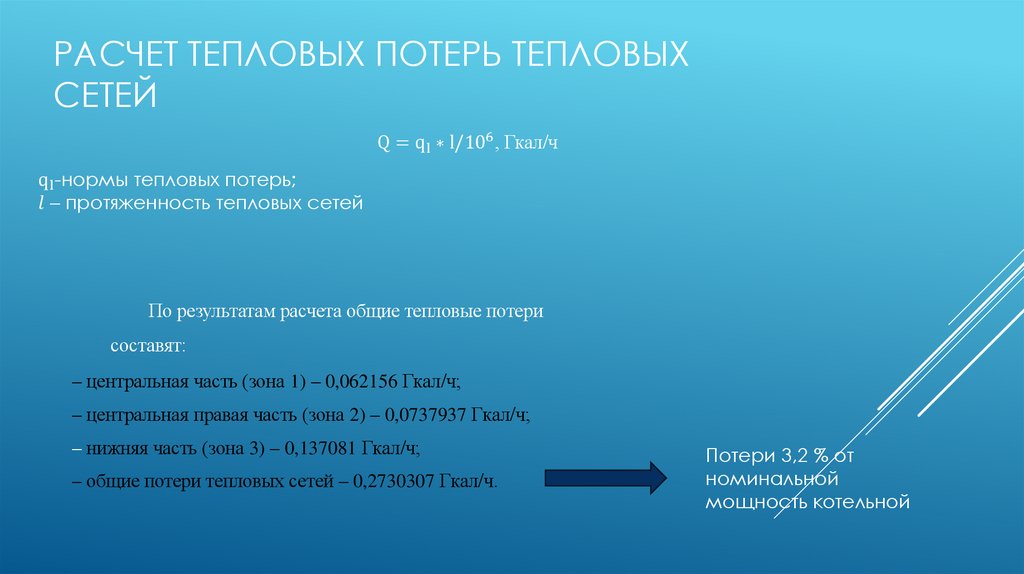

4. Расчет тепловых потерь тепловых сетей

РАСЧЕТ ТЕПЛОВЫХ ПОТЕРЬ ТЕПЛОВЫХ
СЕТЕЙ
Q = ql ∗ l/106 , Гкал/ч
ql -нормы тепловых потерь;
