Проектирование технологического процесса сборки обтекателя носового вертолета МИ-26 на базе ПАО «РОСТВЕРТОЛ», г. Ростов-на-Дону

1.

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ «ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
(ДГТУ)
Авиационно-технологический колледж
Дипломный проект на тему:
«ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА СБОРКИ
ОБТЕКАТЕЛЯ НОСОВОГО ВЕРТОЛЕТА МИ-26 НА БАЗЕ ПАО
«РОСТВЕРТОЛ»,Г.РОСТОВ-НА-ДОНУ»
Руководитель проекта:
Бондаренко Евгений
Викторович
Выполнил:
студент группы ПЛА9-К41
Ильичева Анастасия Максимовна

2.

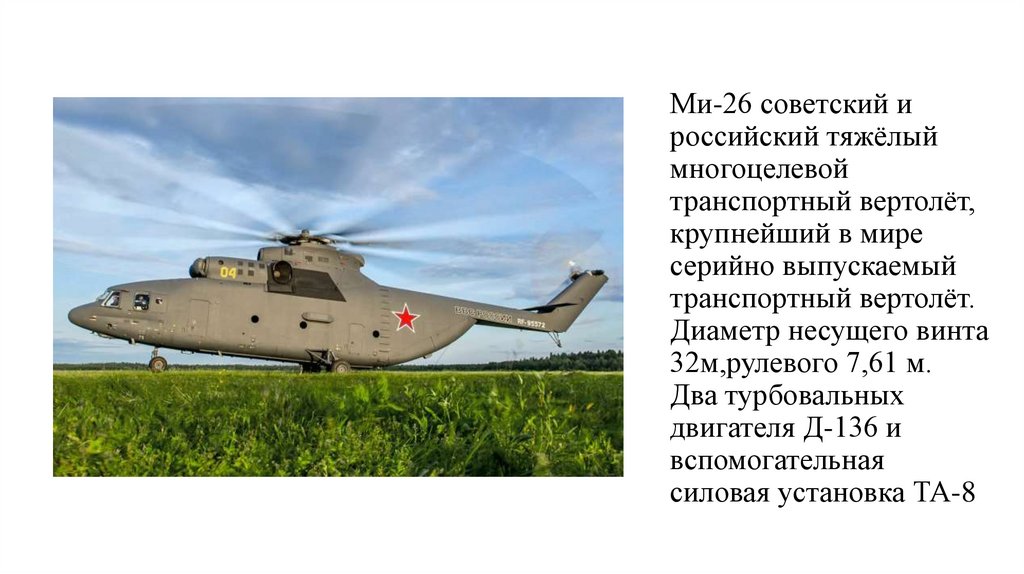

Ми-26 советский и
российский тяжёлый
многоцелевой
транспортный вертолёт,
крупнейший в мире
серийно выпускаемый
транспортный вертолёт.
Диаметр несущего винта
32м,рулевого 7,61 м.
Два турбовальных
двигателя Д-136 и
вспомогательная
силовая установка ТА-8

3.

Схема конструктивнотехнологического членения
представлена в виде эскиза , на
котором изображены все основные
элементы сборочной единицы,
поступающие на сборку обтекателя
в сборочном приспособлении

4.

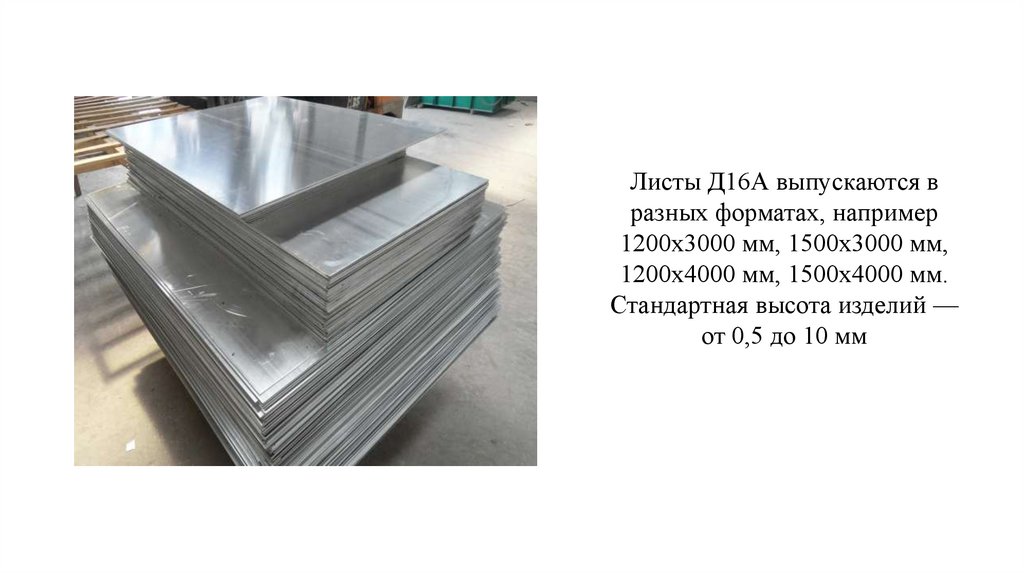

Листы Д16А выпускаются в
разных форматах, например
1200х3000 мм, 1500х3000 мм,
1200х4000 мм, 1500х4000 мм.
Стандартная высота изделий —
от 0,5 до 10 мм

5.

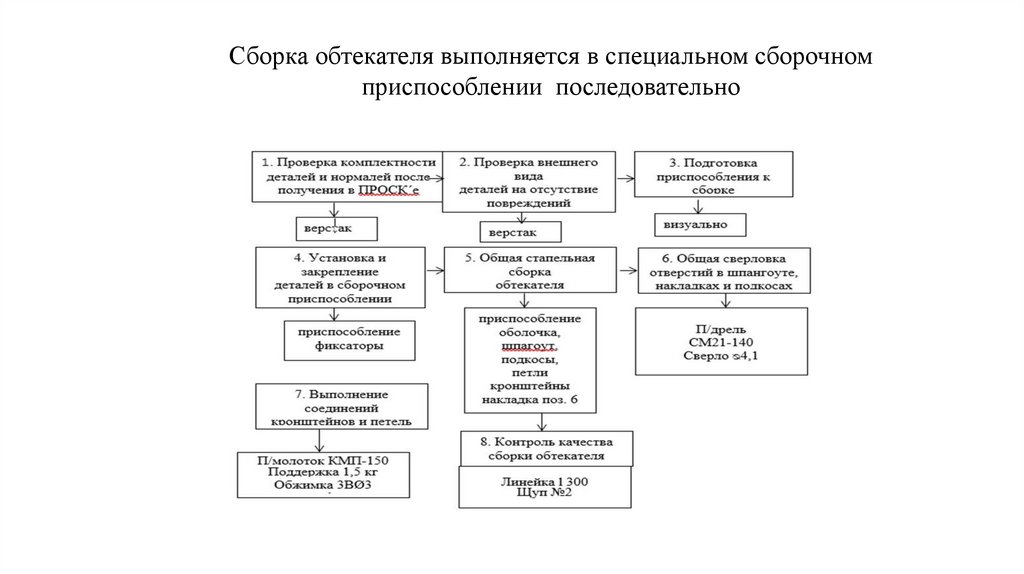

Сборка обтекателя выполняется в специальном сборочном
приспособлении последовательно

6.

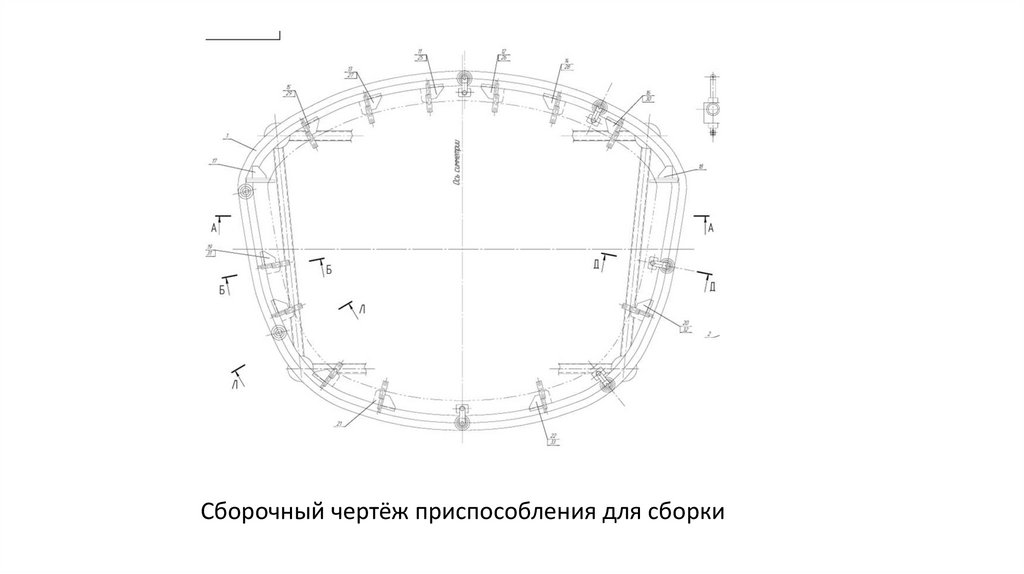

Сборочный чертёж приспособления для сборки

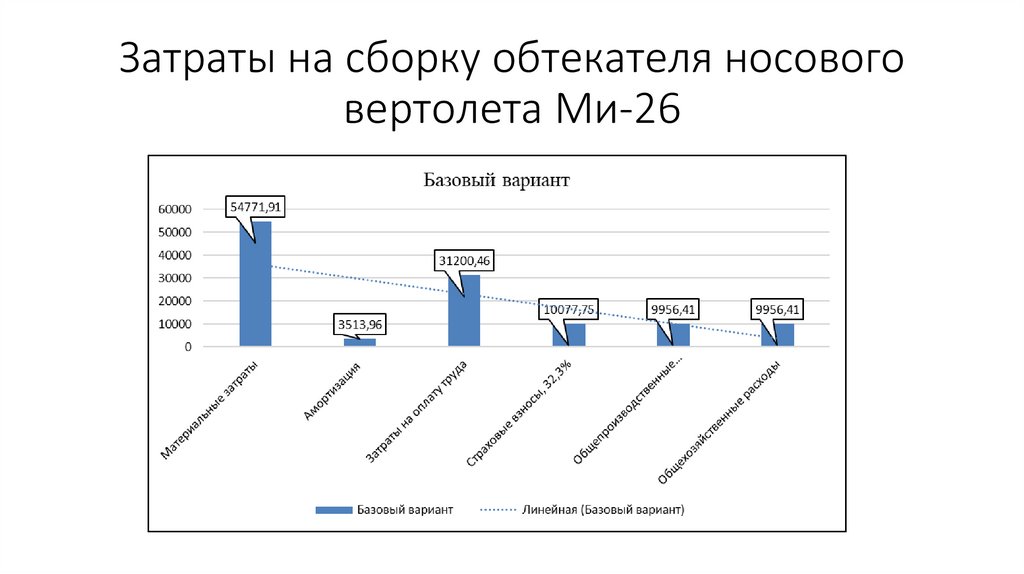

7. Затраты на сборку обтекателя носового вертолета Ми-26

8.

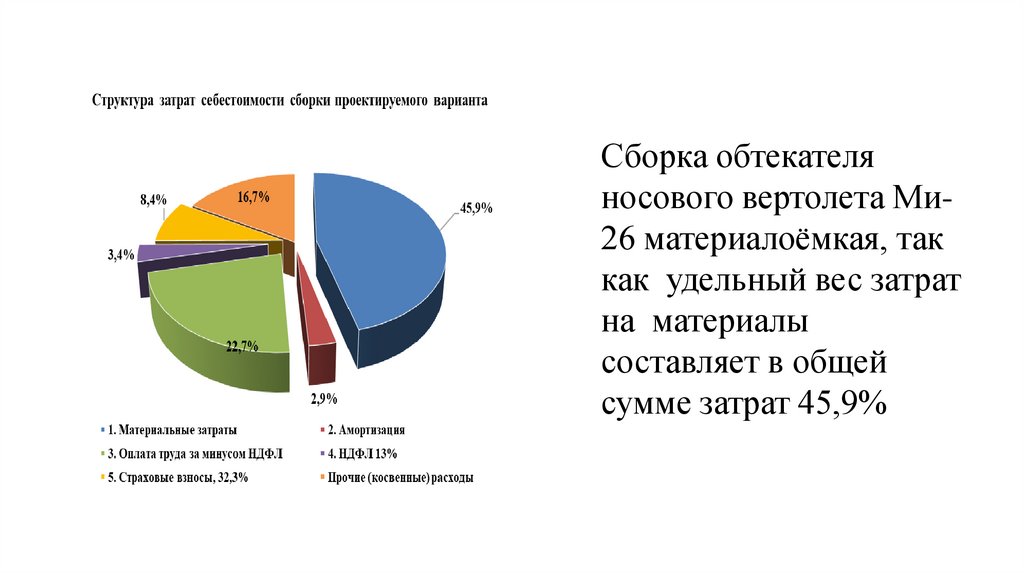

Сборка обтекателя
носового вертолета Ми26 материалоёмкая, так
как удельный вес затрат
на материалы
составляет в общей
сумме затрат 45,9%

9.

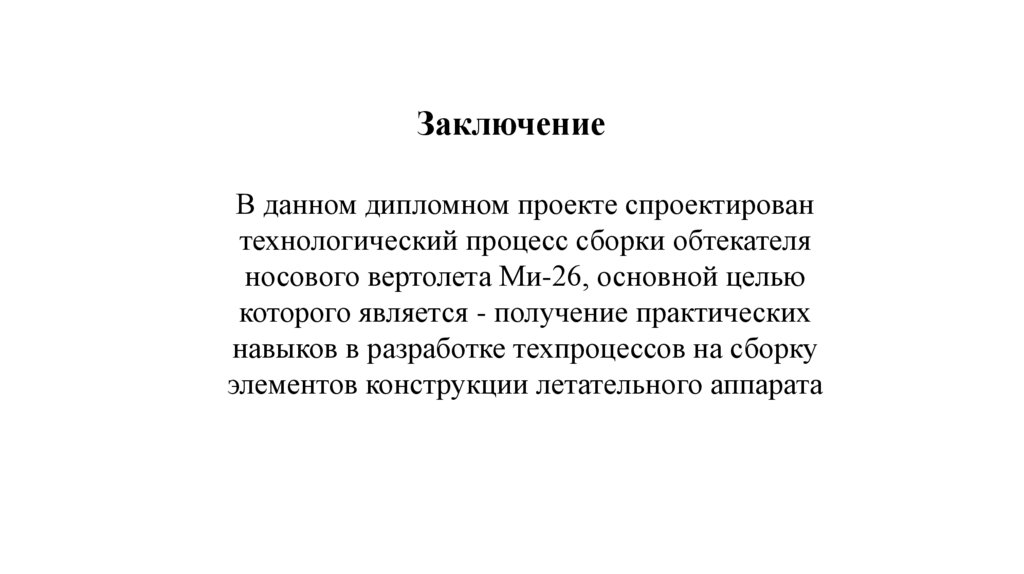

Заключение
В данном дипломном проекте спроектирован
технологический процесс сборки обтекателя
носового вертолета Ми-26, основной целью
которого является - получение практических
навыков в разработке техпроцессов на сборку
элементов конструкции летательного аппарата
