Лекция № 10. Изделия с резьбой. Изображение и обозначение резьбы на чертежах

1.

Пензенский государственный технологический университет
Инженерная и компьютерная графика
Лекция № 10
Изделия с резьбой.
Изображение и обозначение резьбы на
чертежах

2.

1. Образование резьбы
1.1. Образование винтовой линии

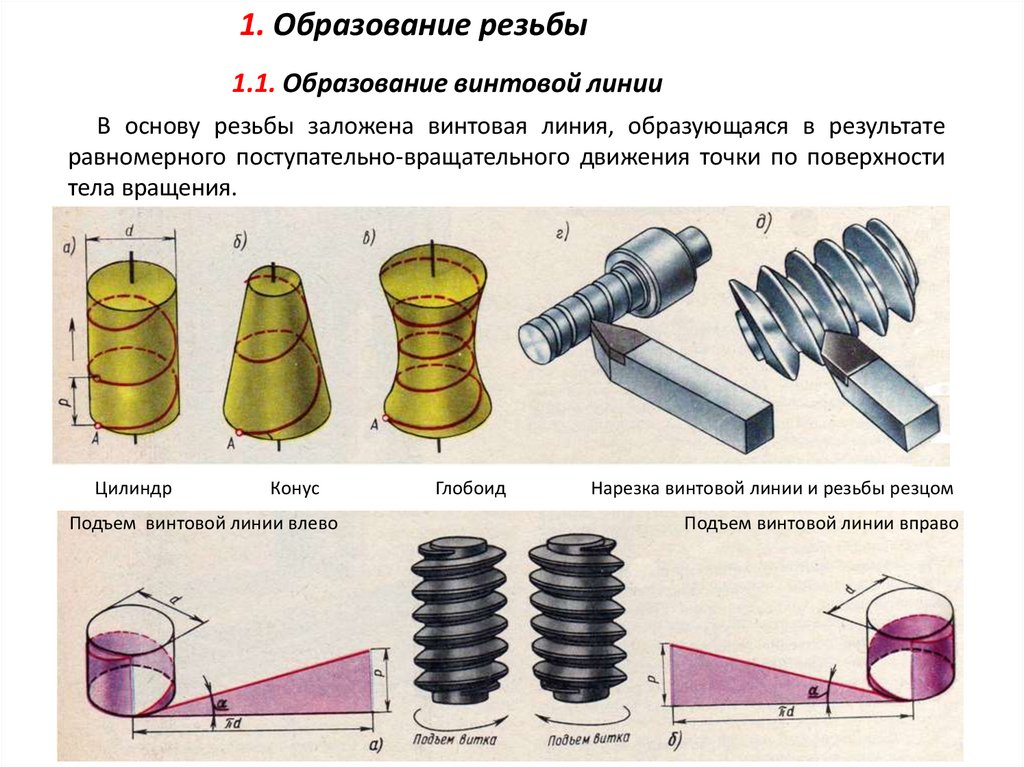

В основу резьбы заложена винтовая линия, образующаяся в результате
равномерного поступательно-вращательного движения точки по поверхности
тела вращения.
Цилиндр
Конус
Подъем винтовой линии влево
Глобоид
Нарезка винтовой линии и резьбы резцом
Подъем винтовой линии вправо

3.

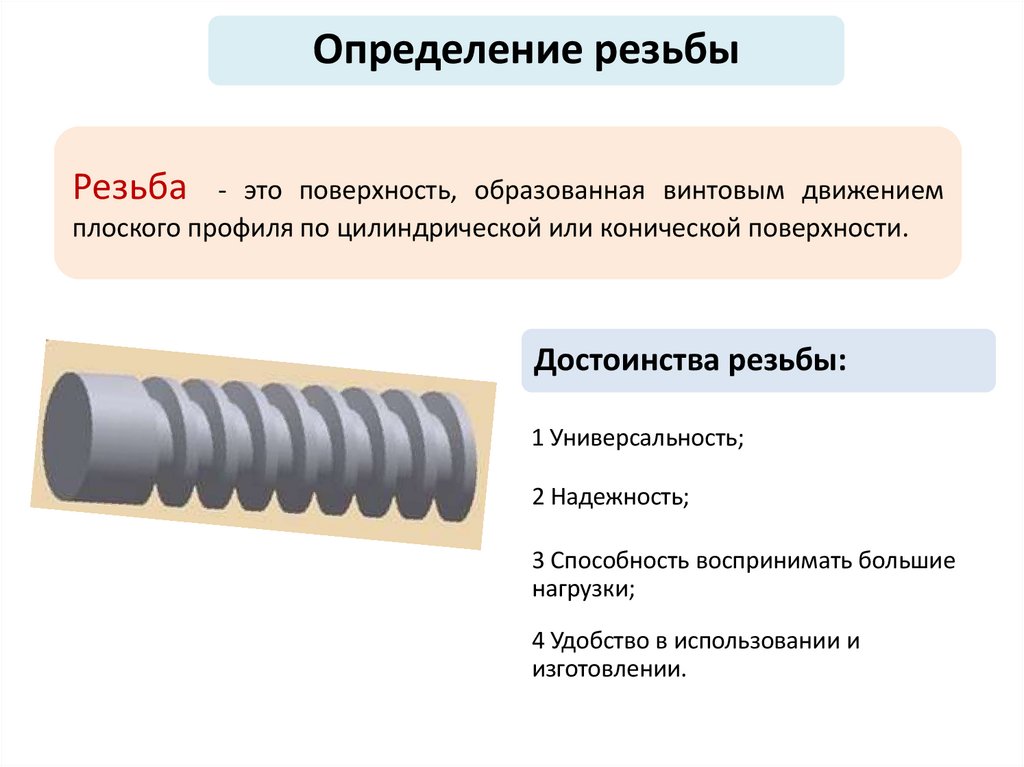

Определение резьбы
Резьба
- это поверхность, образованная винтовым движением
плоского профиля по цилиндрической или конической поверхности.
Достоинства резьбы:
1 Универсальность;
2 Надежность;
3 Способность воспринимать большие
нагрузки;
4 Удобство в использовании и
изготовлении.

4. 1.2. Построение винтовой поверхности

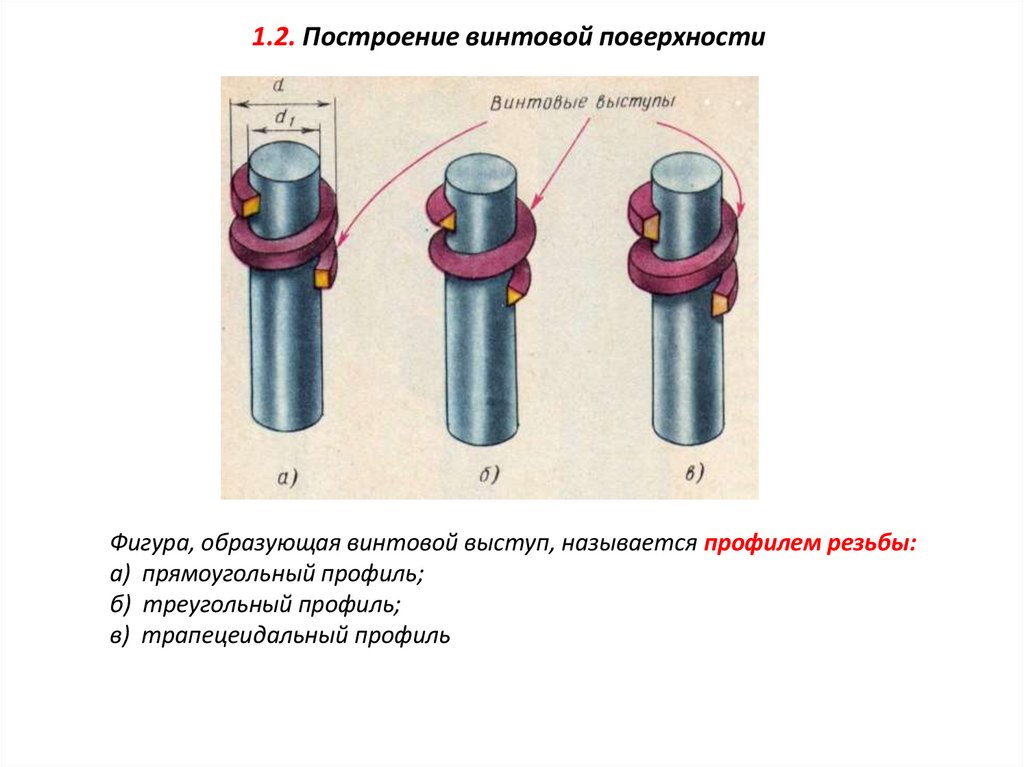

Фигура, образующая винтовой выступ, называется профилем резьбы:
а) прямоугольный профиль;
б) треугольный профиль;
в) трапецеидальный профиль

5.

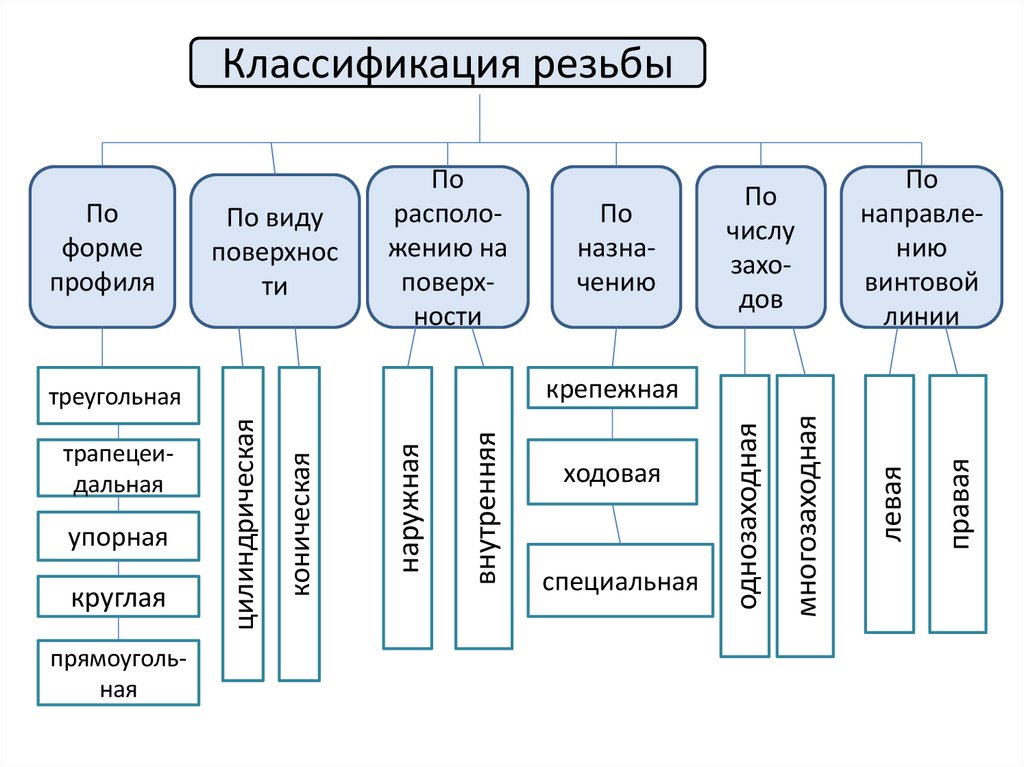

Классификация резьбы
По виду
поверхнос
ти
прямоугольная
специальная
правая
левая
ходовая
многозаходная
внутренняя
наружная
коническая
круглая
цилиндрическая
упорная
По
направлению
винтовой
линии
крепежная
треугольная
трапецеидальная
По
назначению
По
числу
заходов
однозаходная
По
форме
профиля
По
расположению на
поверхности

6.

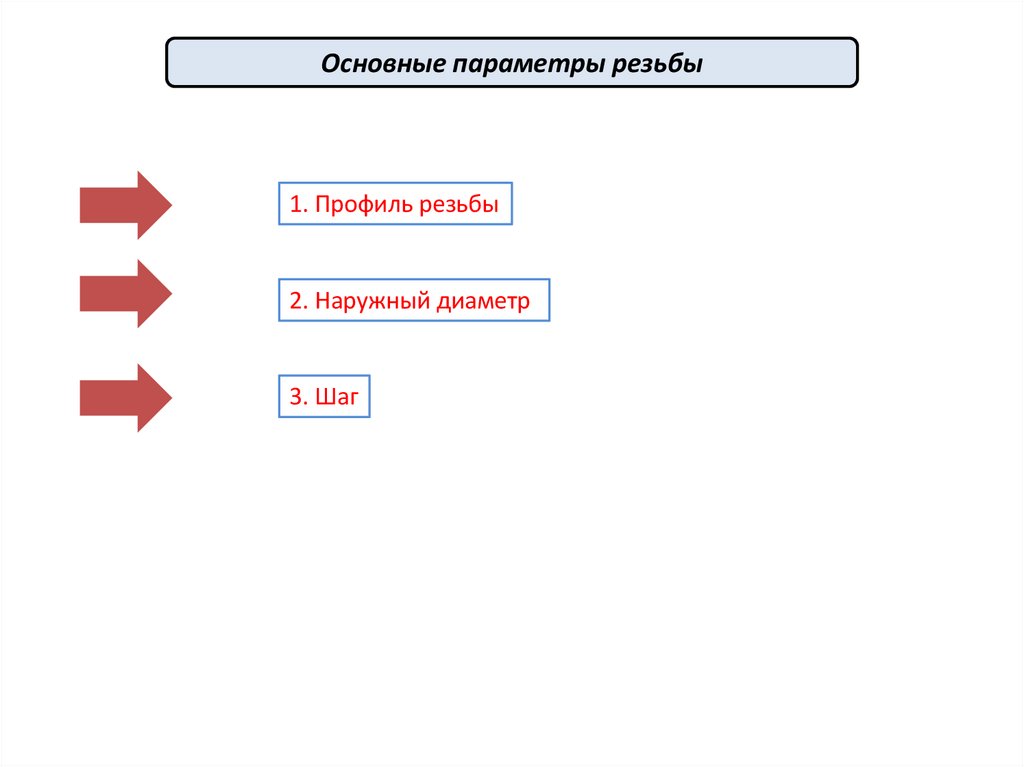

Основные параметры резьбы
1. Профиль резьбы
2. Наружный диаметр
3. Шаг

7.

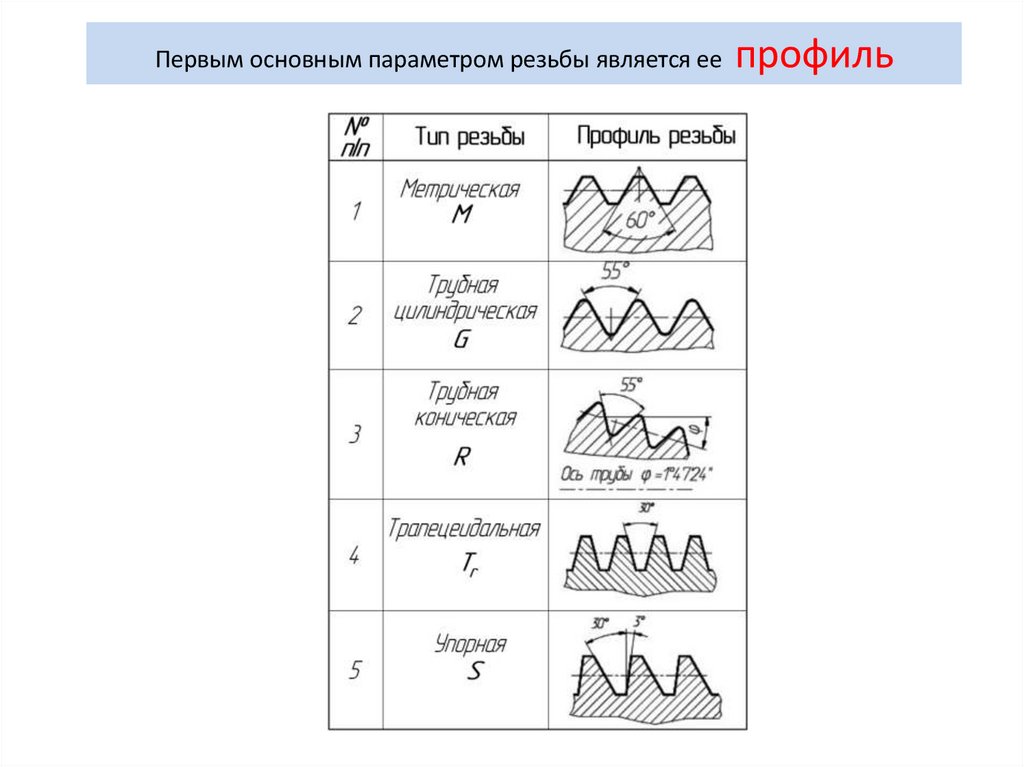

Первым основным параметром резьбы является ее
профиль

8.

Вторым основным параметром резьбы является

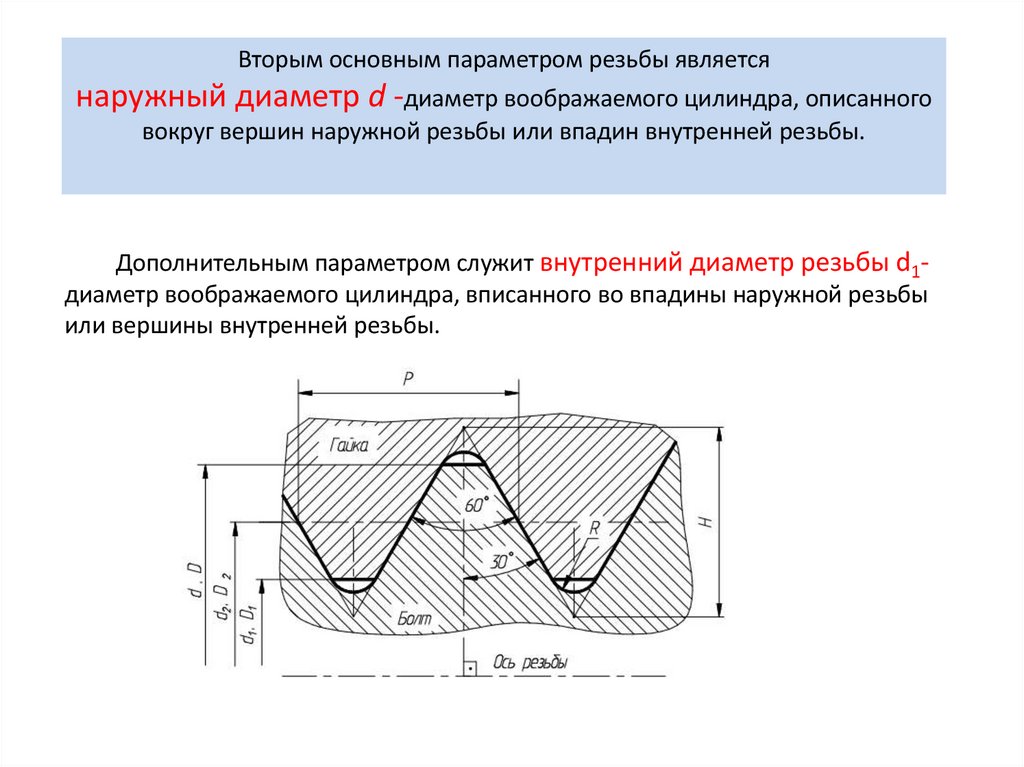

наружный диаметр d -диаметр воображаемого цилиндра, описанного
вокруг вершин наружной резьбы или впадин внутренней резьбы.
Дополнительным параметром служит внутренний диаметр резьбы d1диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы
или вершины внутренней резьбы.

9.

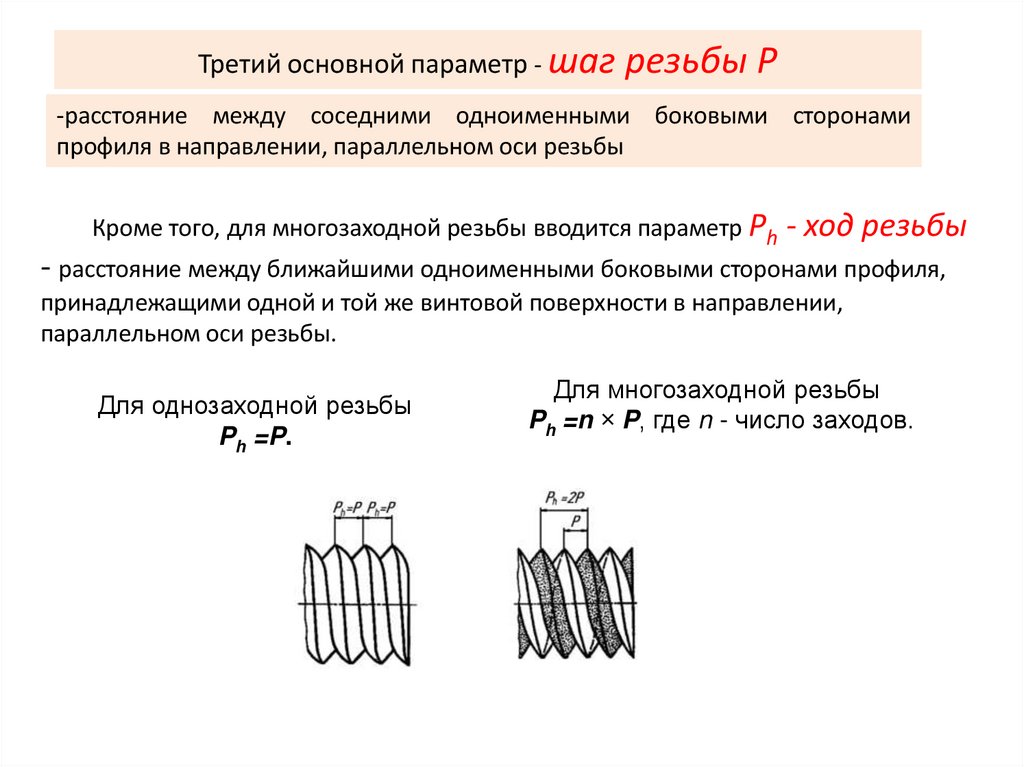

Третий основной параметр - шаг резьбы P
-расстояние между соседними одноименными боковыми сторонами
профиля в направлении, параллельном оси резьбы
Кроме того, для многозаходной резьбы вводится параметр Ph - ход резьбы
- расстояние между ближайшими одноименными боковыми сторонами профиля,
принадлежащими одной и той же винтовой поверхности в направлении,
параллельном оси резьбы.
Для однозаходной резьбы
Ph =P.
Для многозаходной резьбы
Ph =n × P, где n - число заходов.

10. 1.3. Резьба на стержне и в отверстии

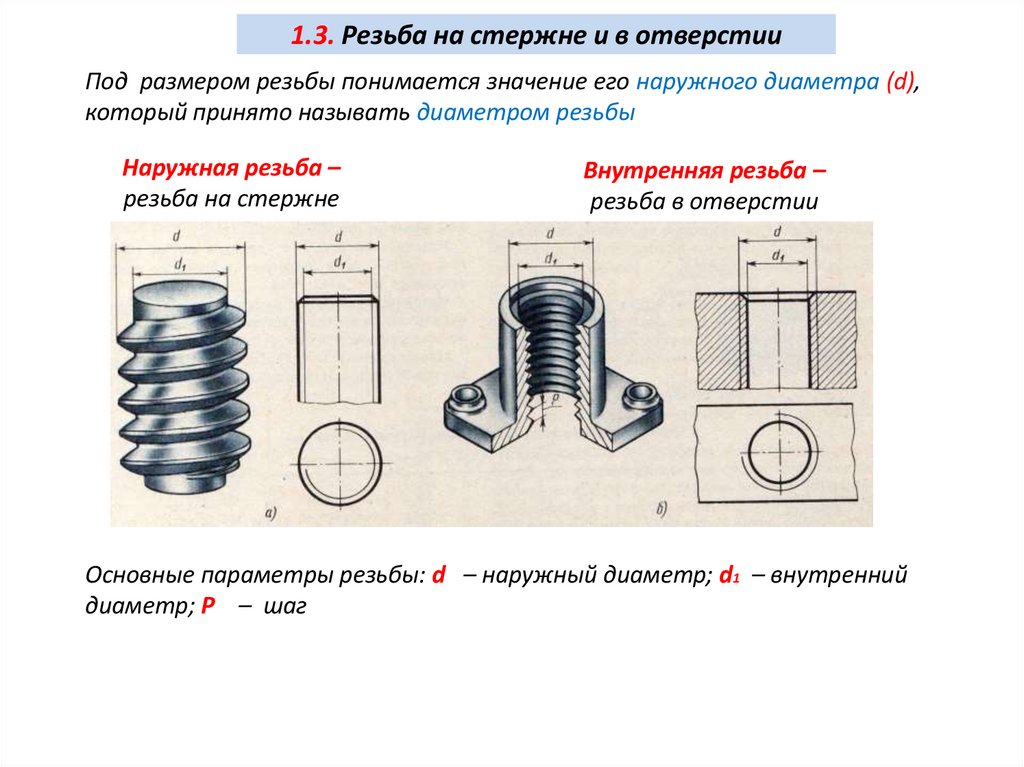

Под размером резьбы понимается значение его наружного диаметра (d),
который принято называть диаметром резьбы
Наружная резьба –
резьба на стержне
Внутренняя резьба –
резьба в отверстии
Основные параметры резьбы: d – наружный диаметр; d1 – внутренний
диаметр; Р – шаг

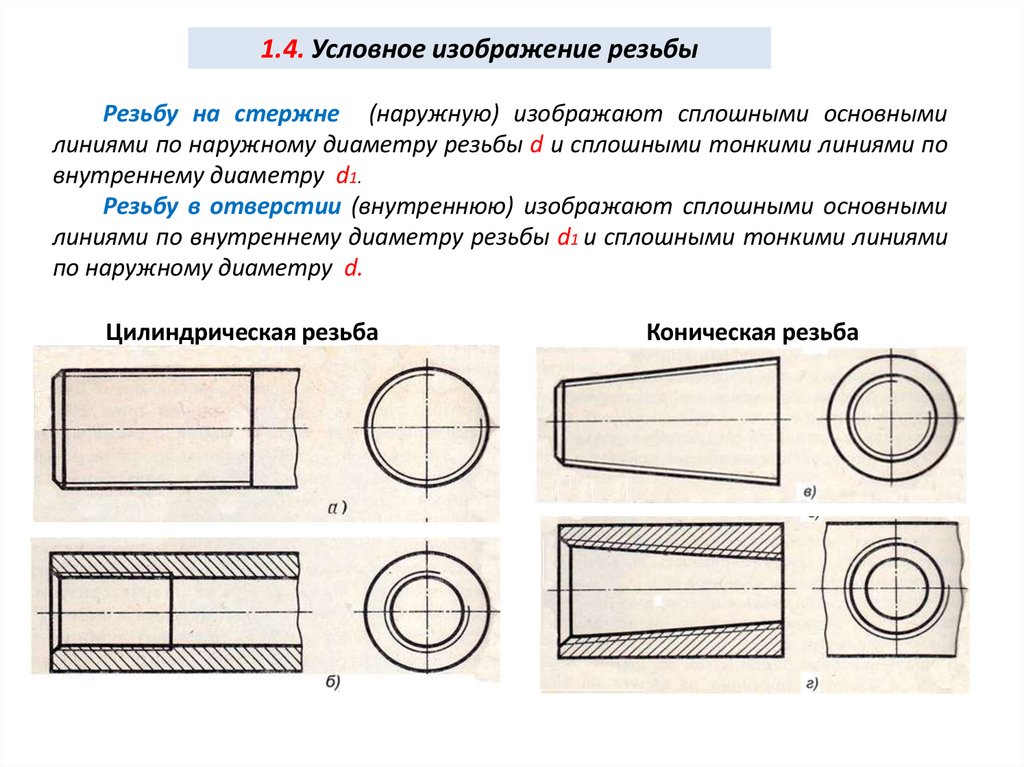

11. 1.4. Условное изображение резьбы

Резьбу на стержне (наружную) изображают сплошными основными
линиями по наружному диаметру резьбы d и сплошными тонкими линиями по
внутреннему диаметру d1.
Резьбу в отверстии (внутреннюю) изображают сплошными основными
линиями по внутреннему диаметру резьбы d1 и сплошными тонкими линиями
по наружному диаметру d.
Цилиндрическая резьба
Коническая резьба

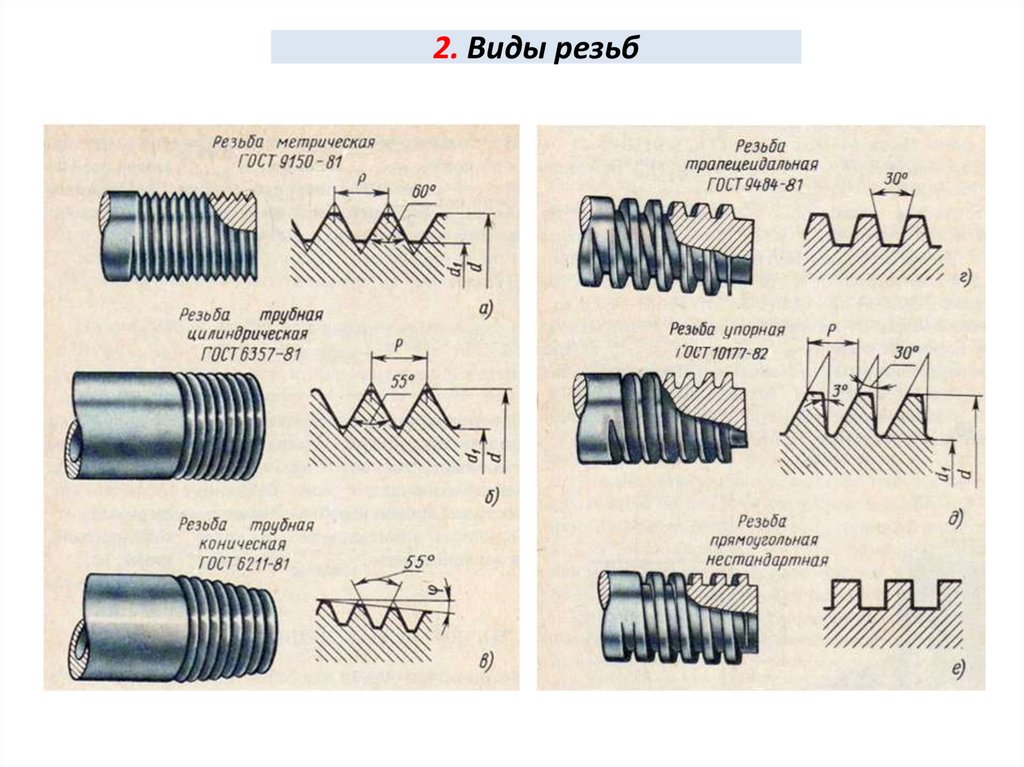

12. 2. Виды резьб

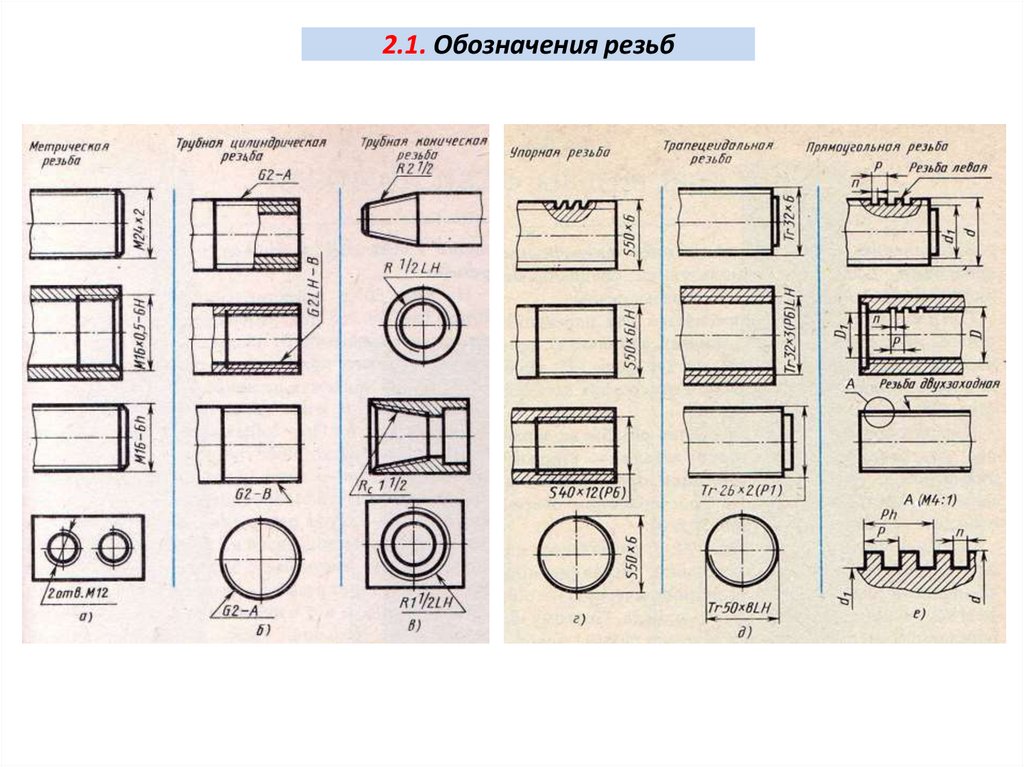

13. 2.1. Обозначения резьб

14.

Конструктивные элементы резьбы

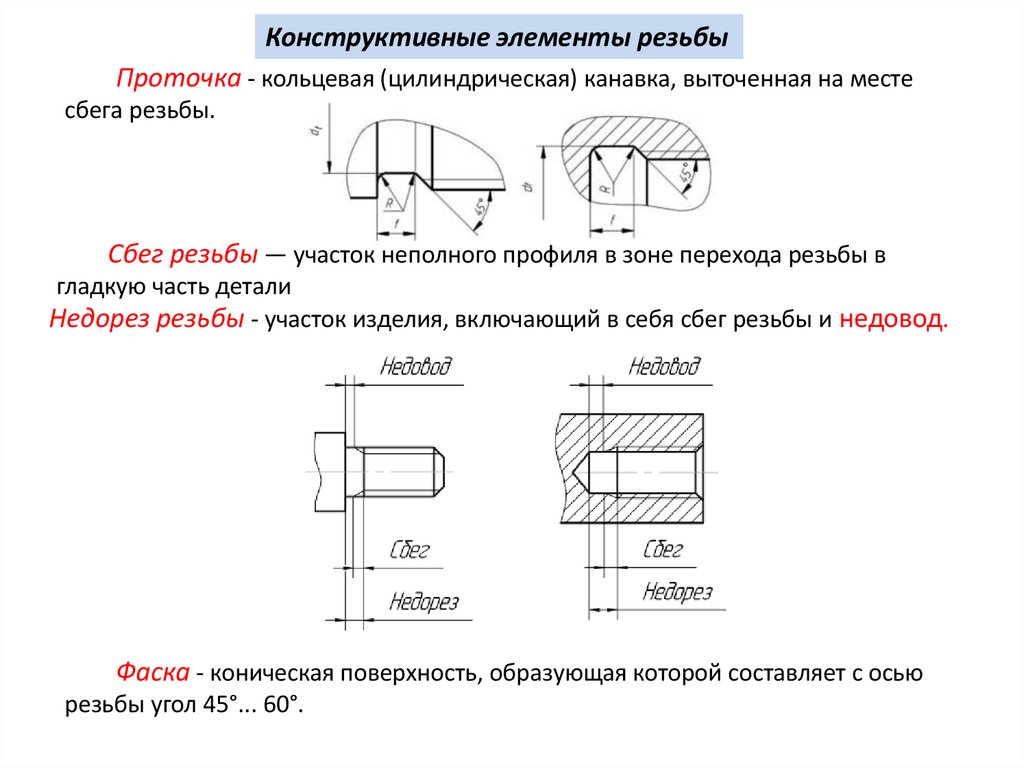

Проточка - кольцевая (цилиндрическая) канавка, выточенная на месте
сбега резьбы.
Сбег резьбы — участок неполного профиля в зоне перехода резьбы в
гладкую часть детали
Недорез резьбы - участок изделия, включающий в себя сбег резьбы и недовод.
Фаска - коническая поверхность, образующая которой составляет с осью
резьбы угол 45°... 60°.

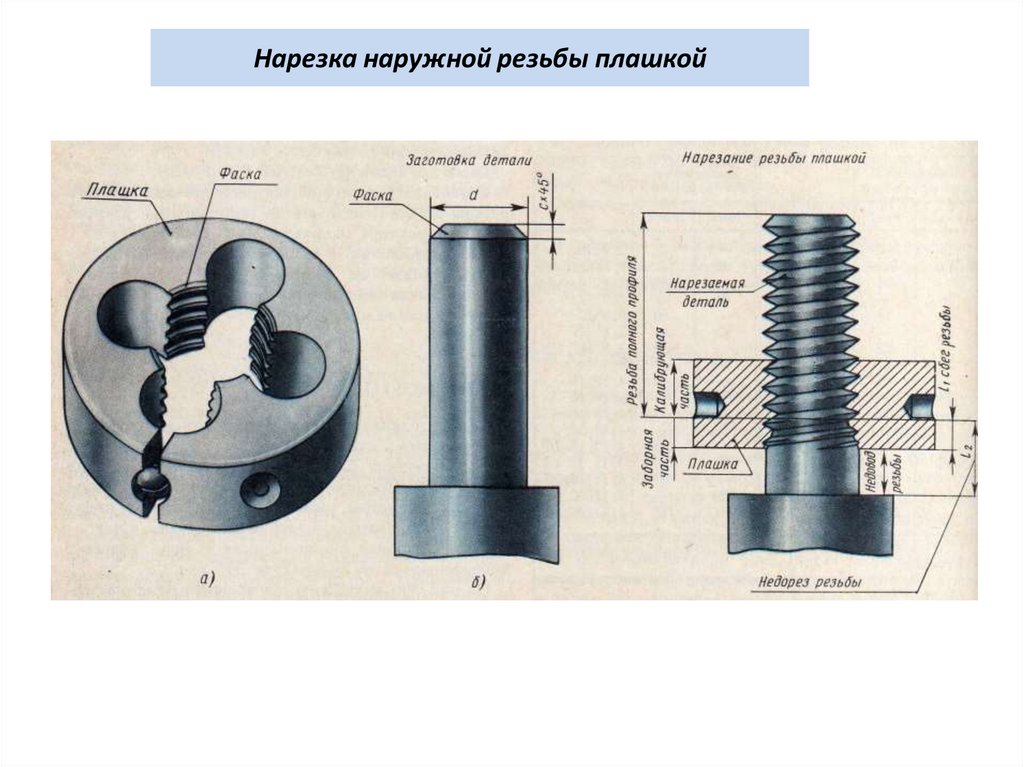

15. Нарезка наружной резьбы плашкой

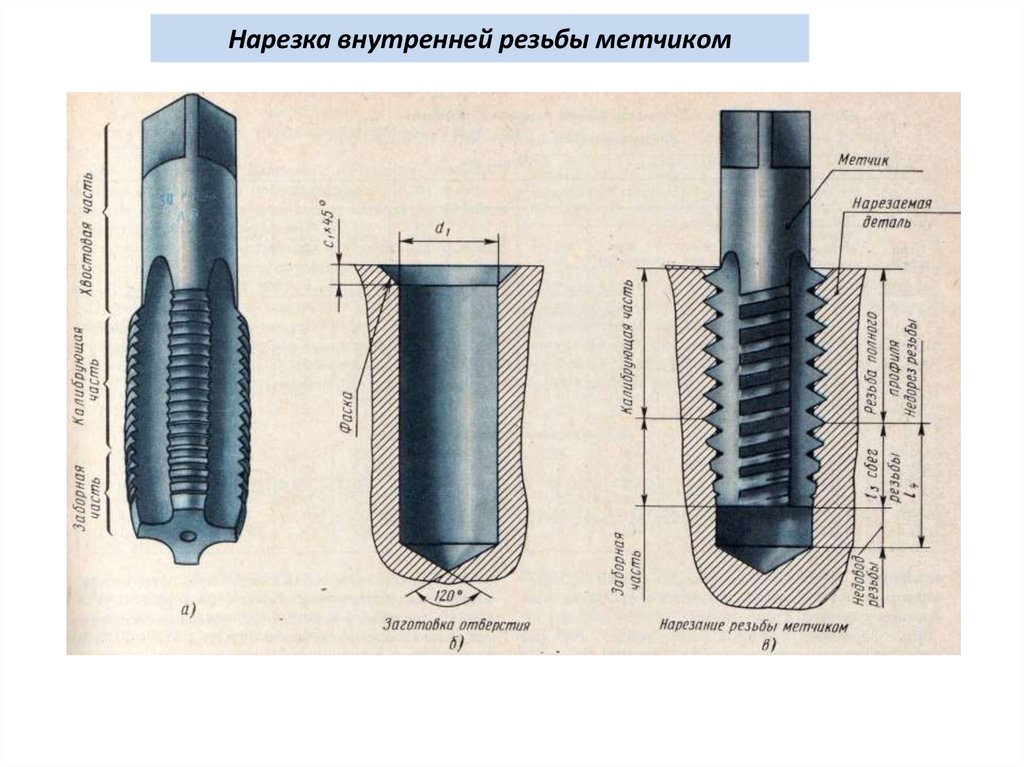

16. Нарезка внутренней резьбы метчиком

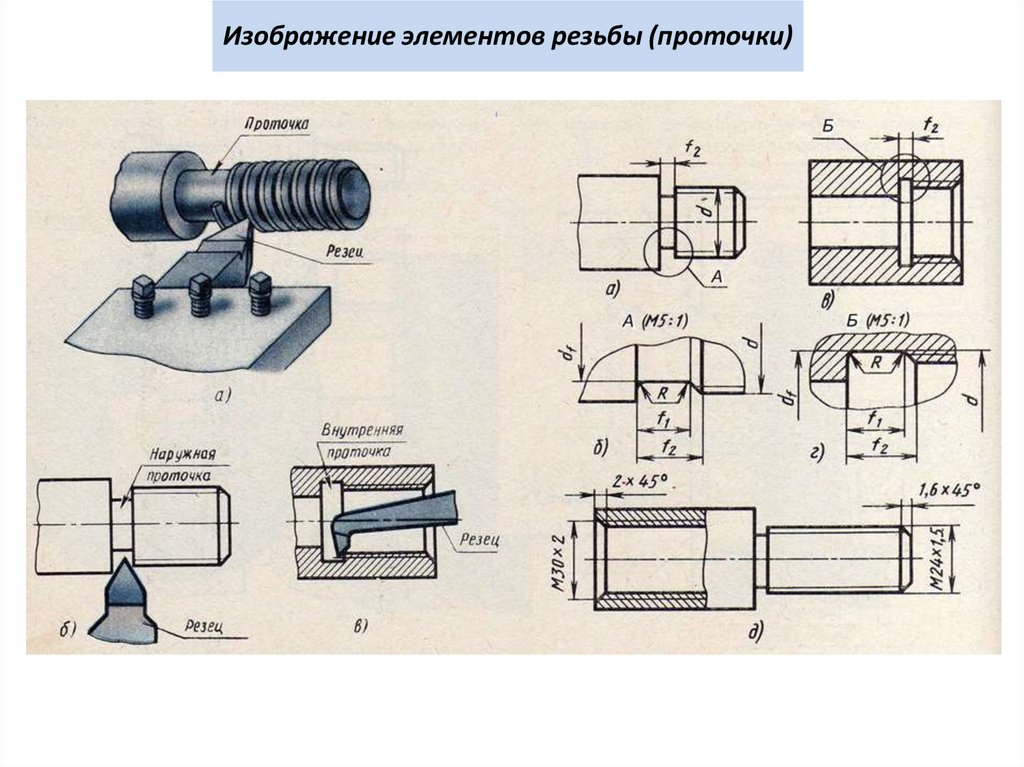

17. Изображение элементов резьбы (проточки)

18.

4. Втулка резьбовая

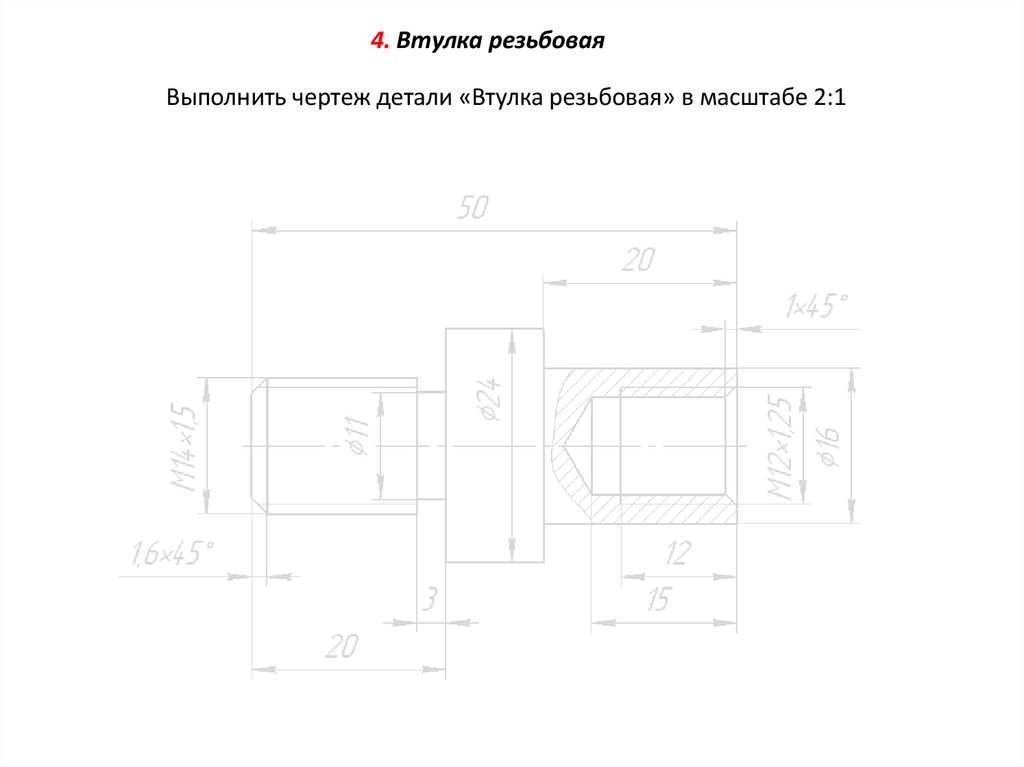

Выполнить чертеж детали «Втулка резьбовая» в масштабе 2:1

19.

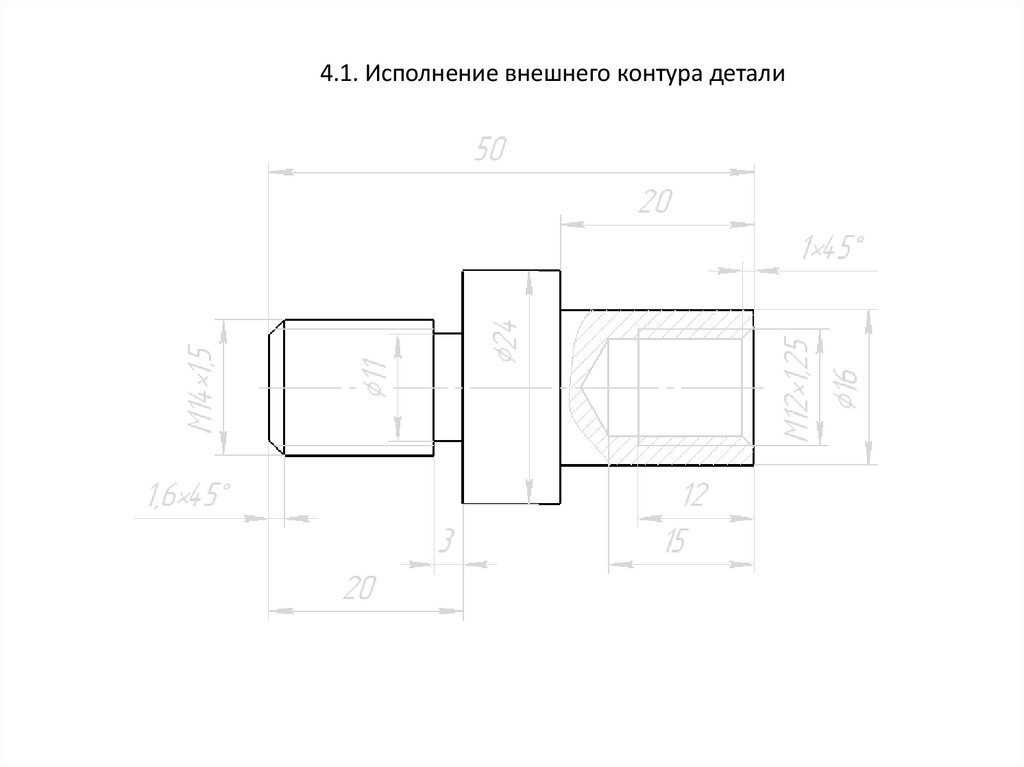

4.1. Исполнение внешнего контура детали

20.

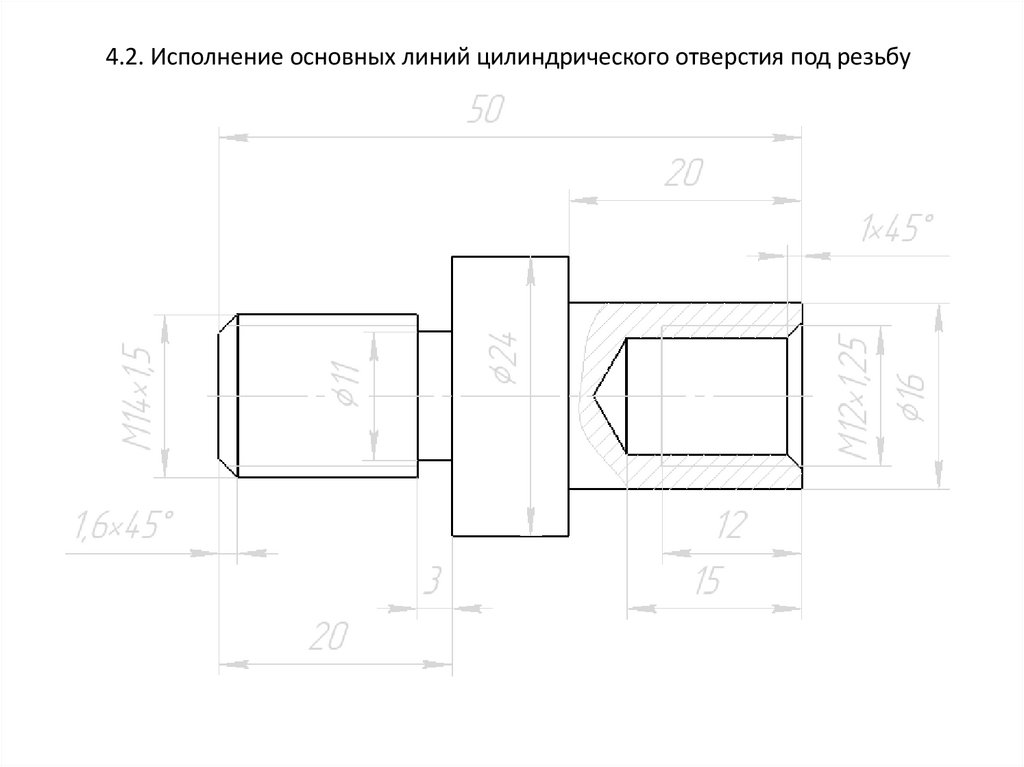

4.2. Исполнение основных линий цилиндрического отверстия под резьбу

21.

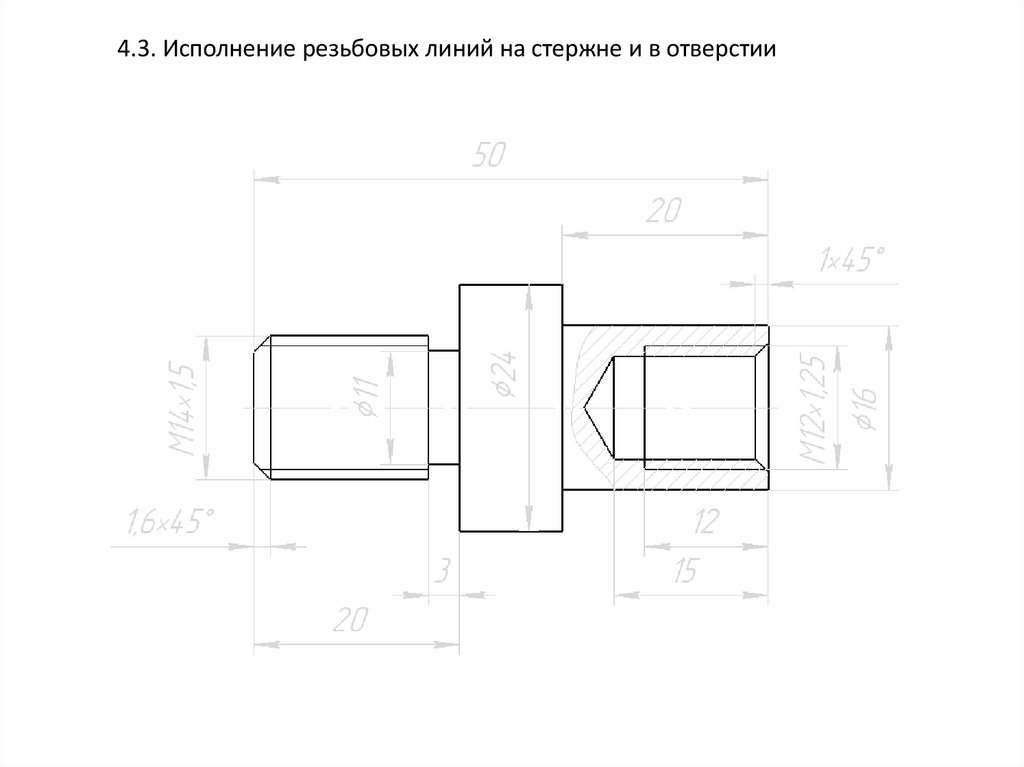

4.3. Исполнение резьбовых линий на стержне и в отверстии

22.

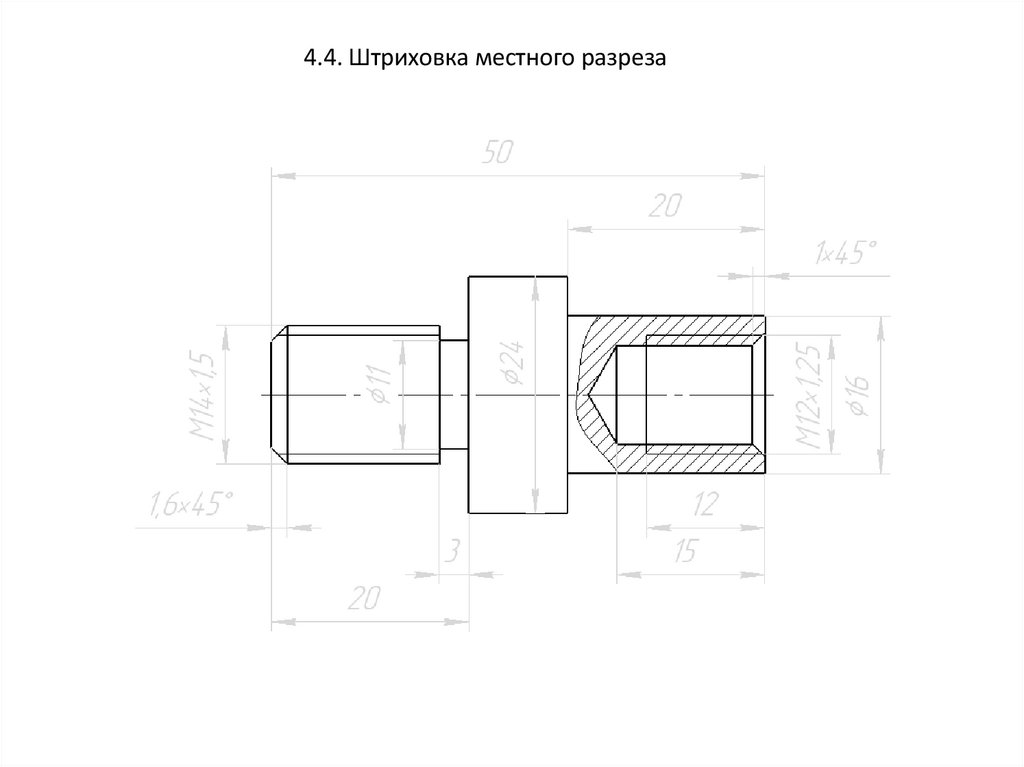

4.4. Штриховка местного разреза

23.

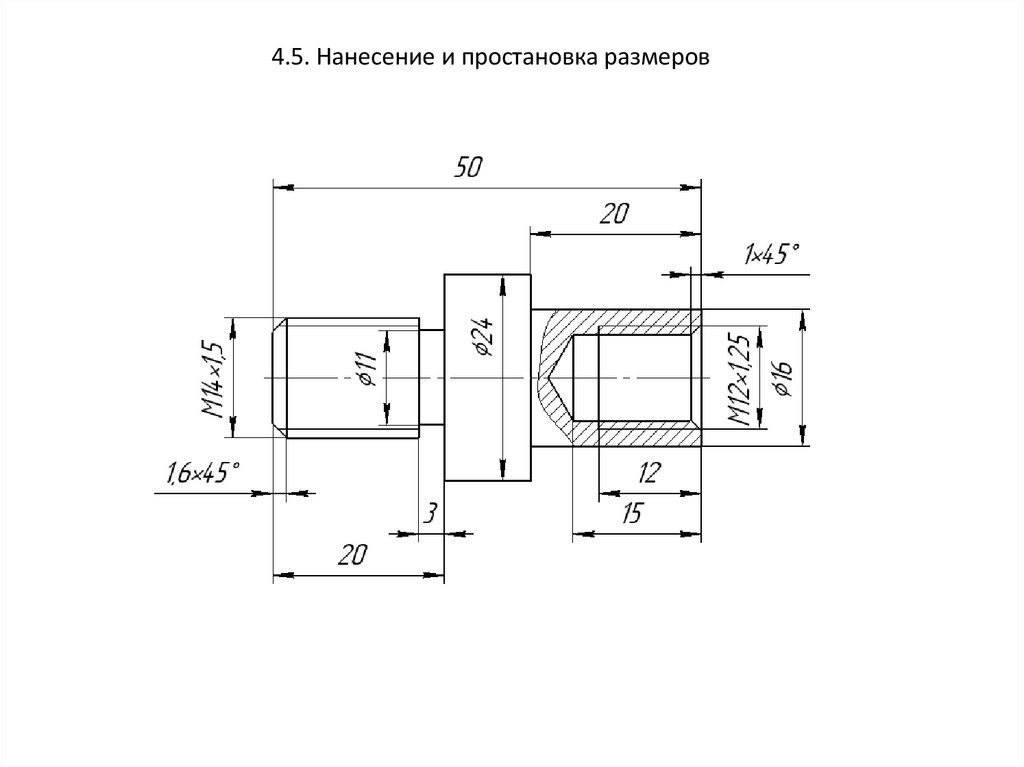

4.5. Нанесение и простановка размеров
