1. Разработка 3D модели и чертежа

ЧЕЛЯБИНСКИЙ МЕХАНИКО-ТЕХНОЛОГИЧЕСКИЙ
ТЕХНИКУМ
РАЗРАБОТКА 3D МОДЕЛИ И
ЧЕРТЕЖА
Выполнил: студент группы 106
Плахтей Максим

2. Цель и задачи

Цель: Разработать 3D модель и чертеж детали
«Крепеж».
Задачи:
Описать применение детали
Создать модель детали «Крепеж»
Сформировать чертеж на основе созданной
модели
2

3. Назначение детали

Деталь "Крепеж" (крепежное изделие)
предназначена для соединения или фиксации
различных деталей, узлов и конструкций в
машиностроении, строительстве, быту и других
областях. Крепежные изделия обеспечивают
надежность и прочность соединения, а также
позволяют создавать как разъемные, так и
неразъемные соединения.
3

4. Применение

Крепления строительных конструкций
Заклепки
Крепление сборочных механизмов
4

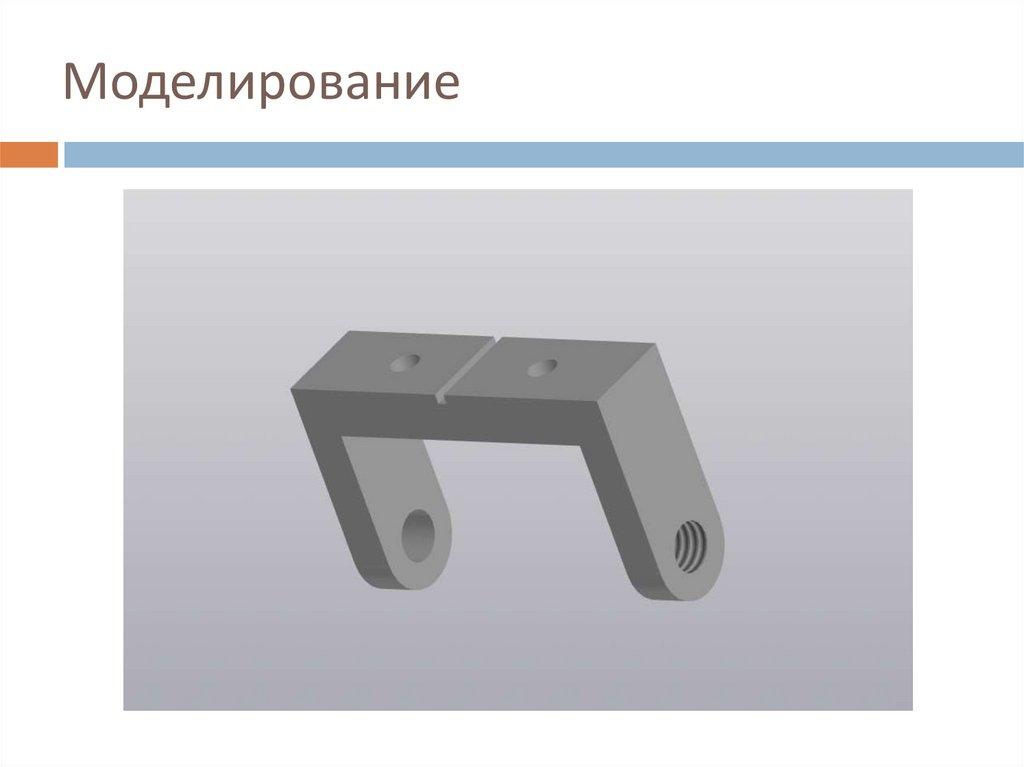

5. Моделирование

5

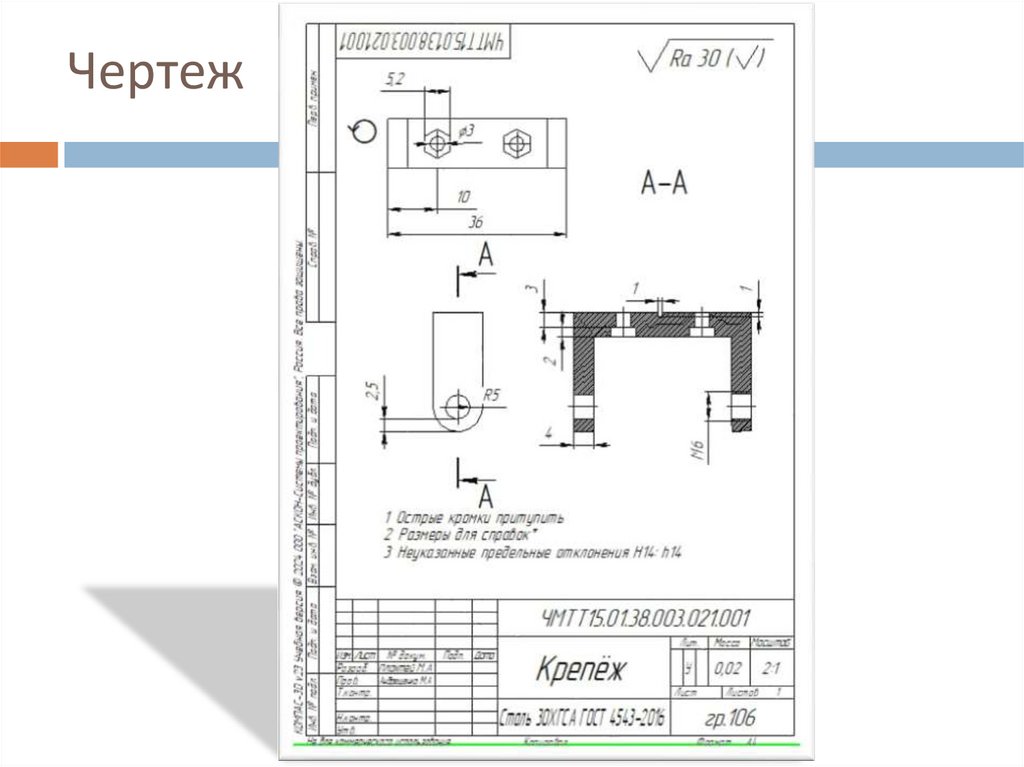

6. Чертеж

6
