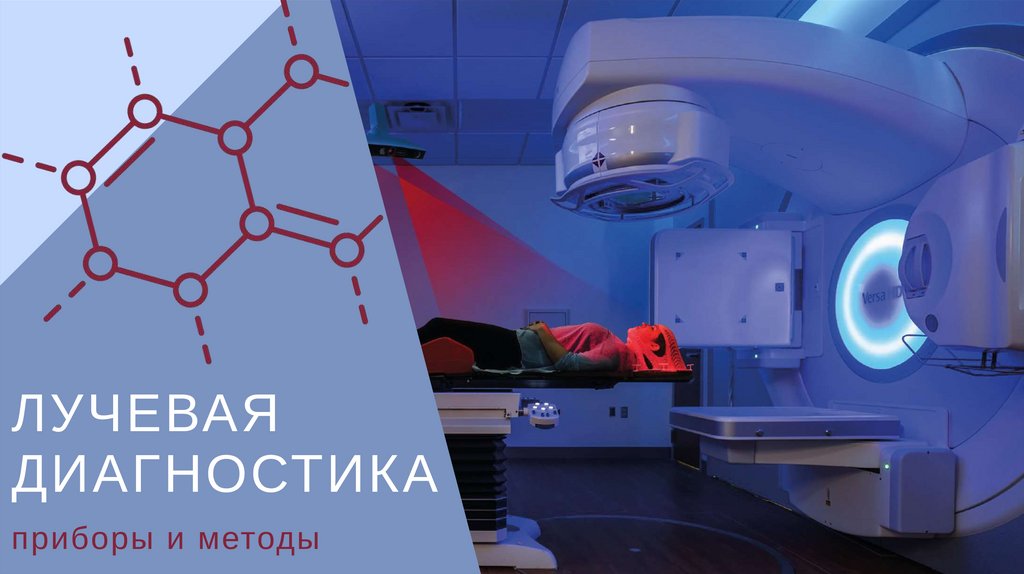

Лучевая диагностика. Приборы и методы

1.

ЛУЧЕВАЯ
ДИАГНОСТИКА
приборы и методы

2.

ЧТО ТАКОЕ ЛУЧЕВАЯ
Лучевая терапия (радиология) — это один из
ТЕРАПИЯ?
самых распространенных методов лечения
онкологических заболеваний. В основе
этого метода лежит использование высоких
доз излучения, чтобы убить клетки опухоли
и уменьшить ее в объеме.

3.

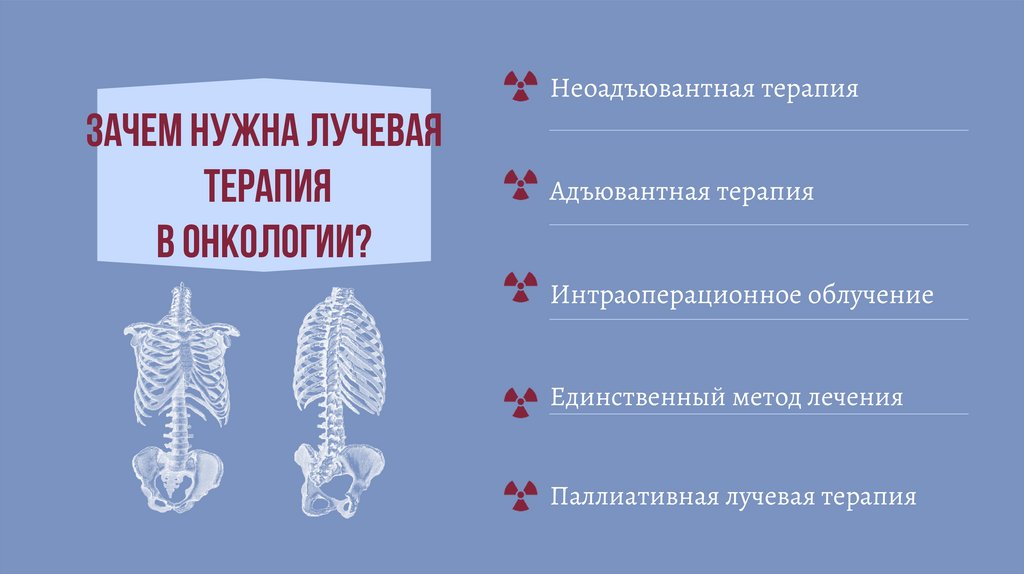

Неоадъювантная терапия
Зачем нужна лучевая
терапия
в онкологии?
Адъювантная терапия
Интраоперационное облучение
Единственный метод лечения
Паллиативная лучевая терапия

4.

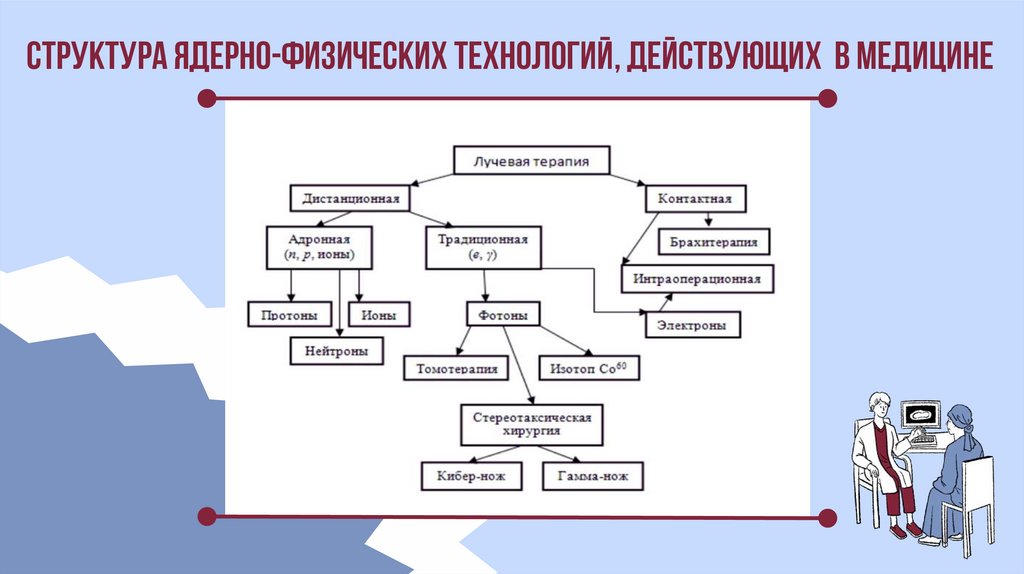

Структура ядерно-физических технологий, действующих в медицине

5.

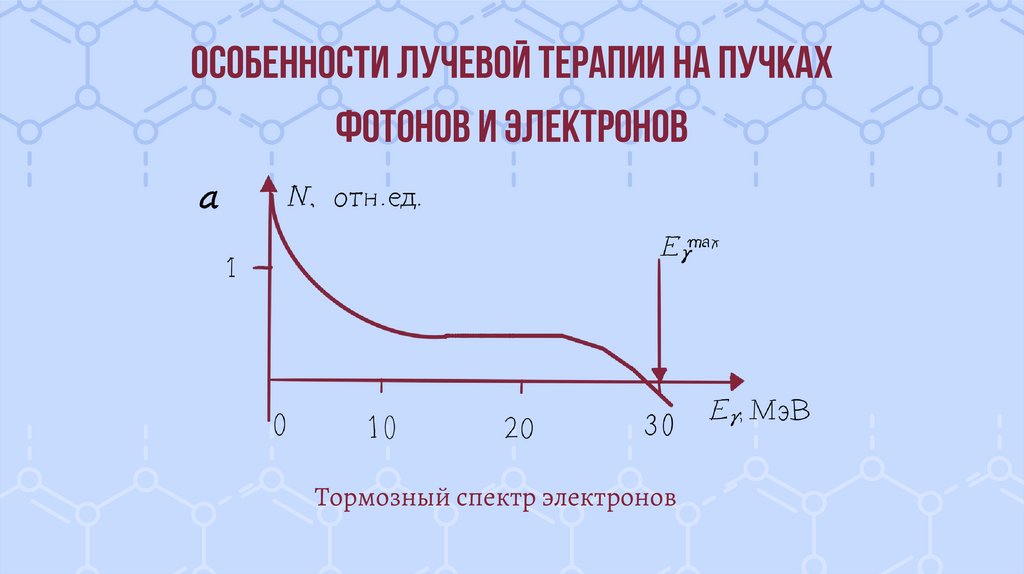

Особенности лучевой терапии на пучках
фотонов и электронов
Тормозный спектр электронов

6.

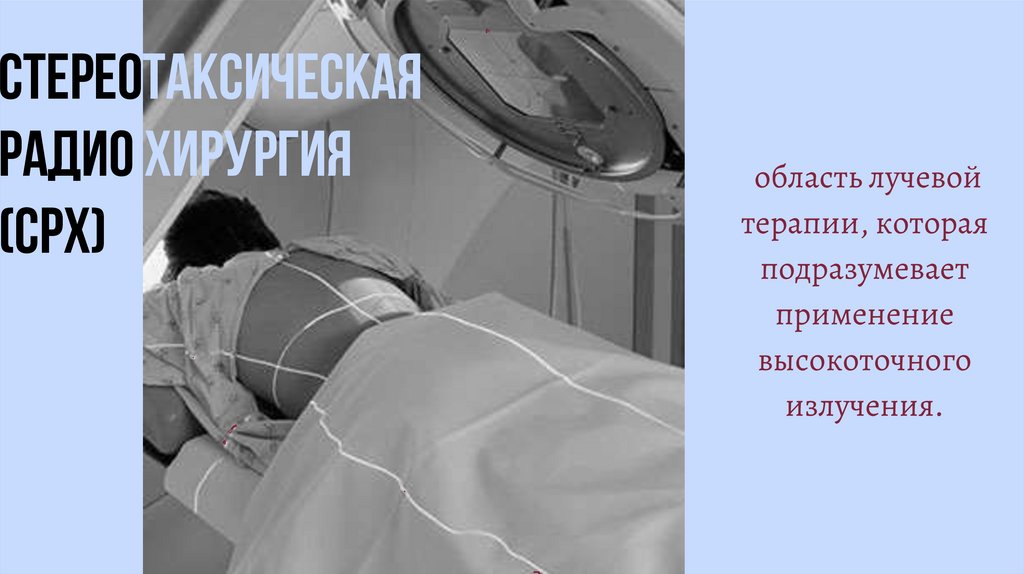

Стереотаксическая
радио хирургия
(СРХ)
область лучевой
терапии, которая
подразумевает
применение
высокоточного
излучения.

7.

~
технологии
Методики
трехмерной
визуализации и
локализации
Приспособления для
иммобилизации и
тщательного
позиционирования
пациента;
Четко
сфокусированные
пучки гаммалучей или
рентгеновских
лучей
Методики
проведения
радиотерапии под
визуальным
контролем

8.

L

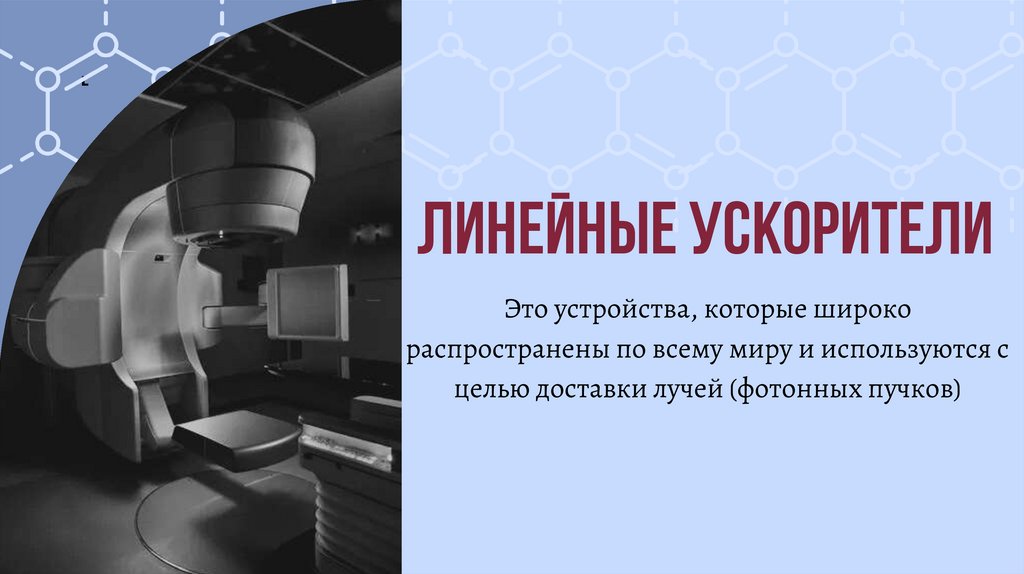

Линейные ускорители
Это устройства, которые широко
распространены по всему миру и используются с
целью доставки лучей (фотонных пучков)

9.

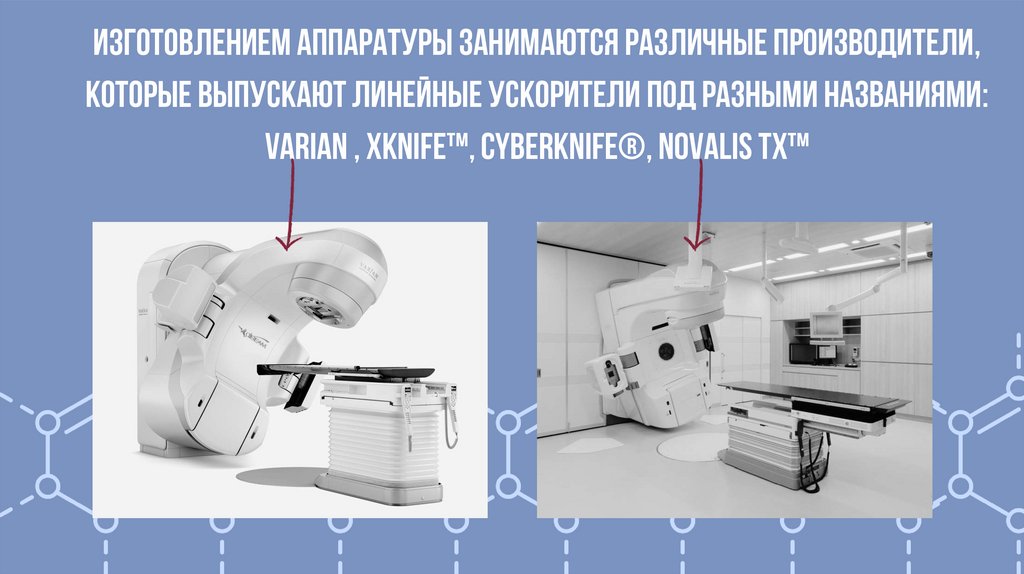

Изготовлением аппаратуры занимаются различные производители,
которые выпускают линейные ускорители под разными названиями:
Varian , XKnife™, CyberKnife®, Novalis Tx™

10.

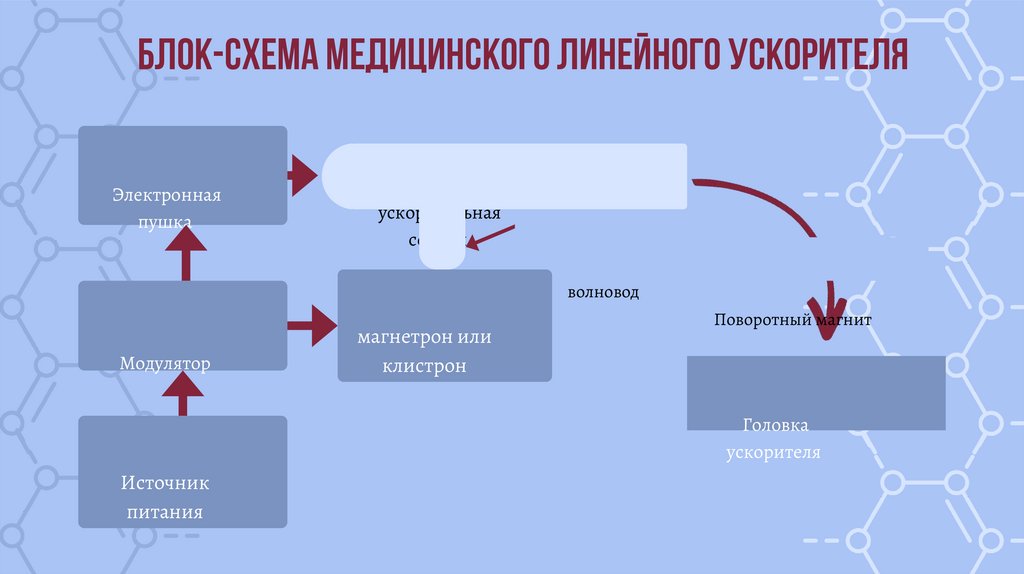

Блок-Схема медицинского линейного ускорителя
Электронная
пушка
ускорительная
секция
волновод
Модулятор
магнетрон или
клистрон
Поворотный магнит
Головка
ускорителя
Источник
питания

11.

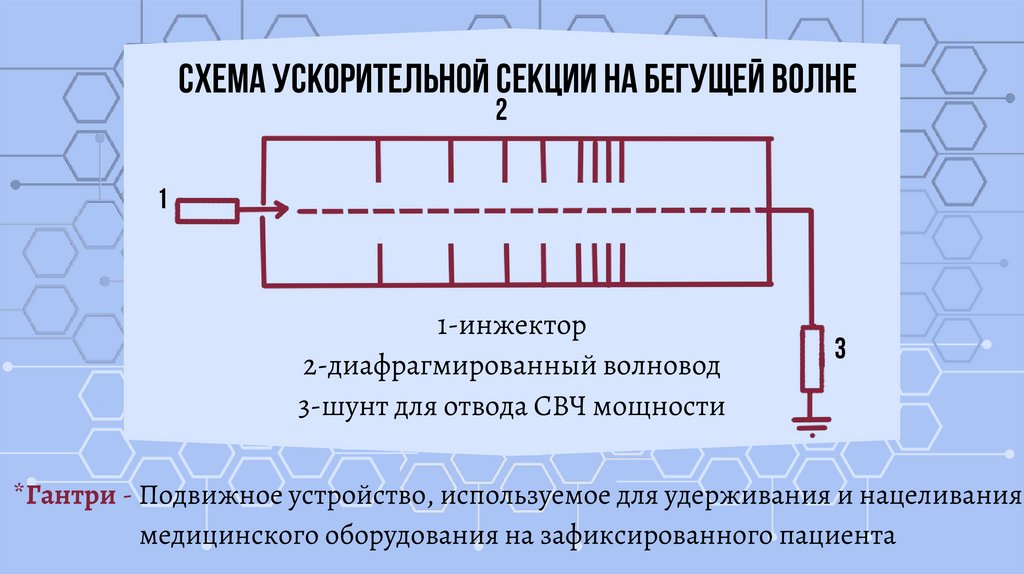

Схема ускорительной секции на бегущей волне
2
1
1-инжектор
2-диафрагмированный волновод
3-шунт для отвода СВЧ мощности
3
*Гантри - Подвижное устройство, используемое для удерживания и нацеливания
медицинского оборудования на зафиксированного пациента

12.

Строение головки ускорителя

13.

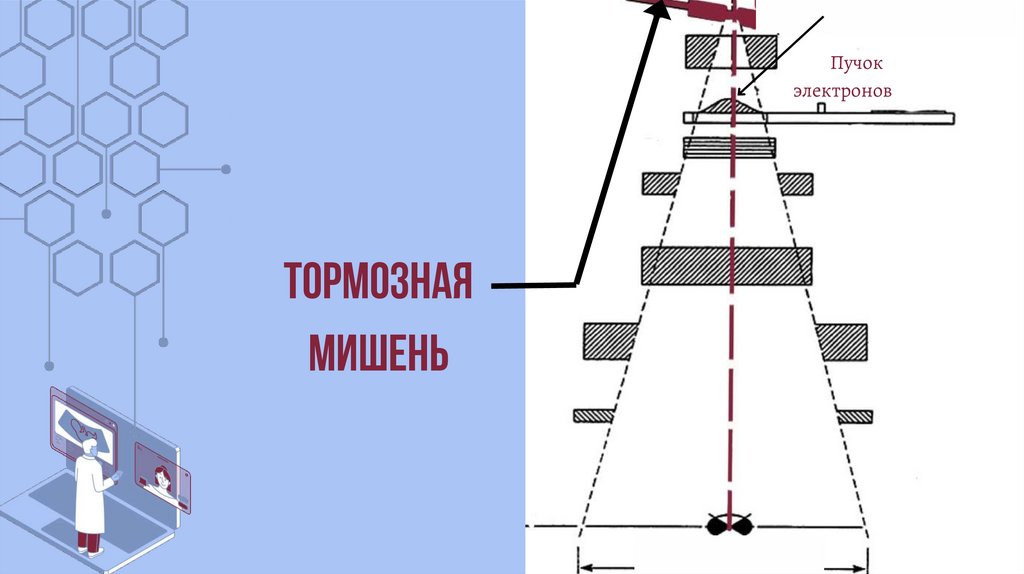

Пучок
электронов
Тормозная
Мишень

14.

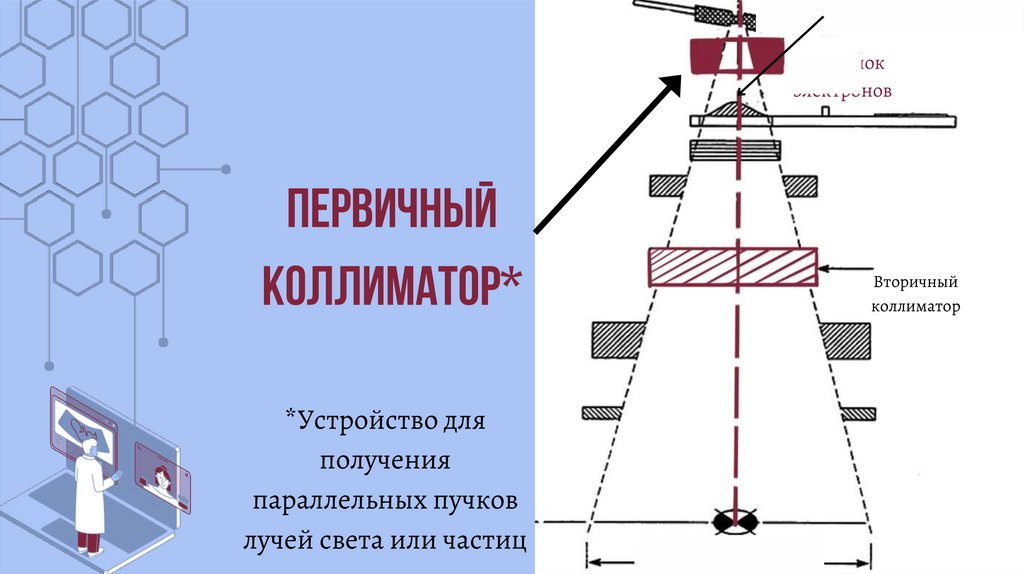

Пучок
электронов
Первичный
коллиматор*
*Устройство для
получения
параллельных пучков
лучей света или частиц
Вторичный
коллиматор

15.

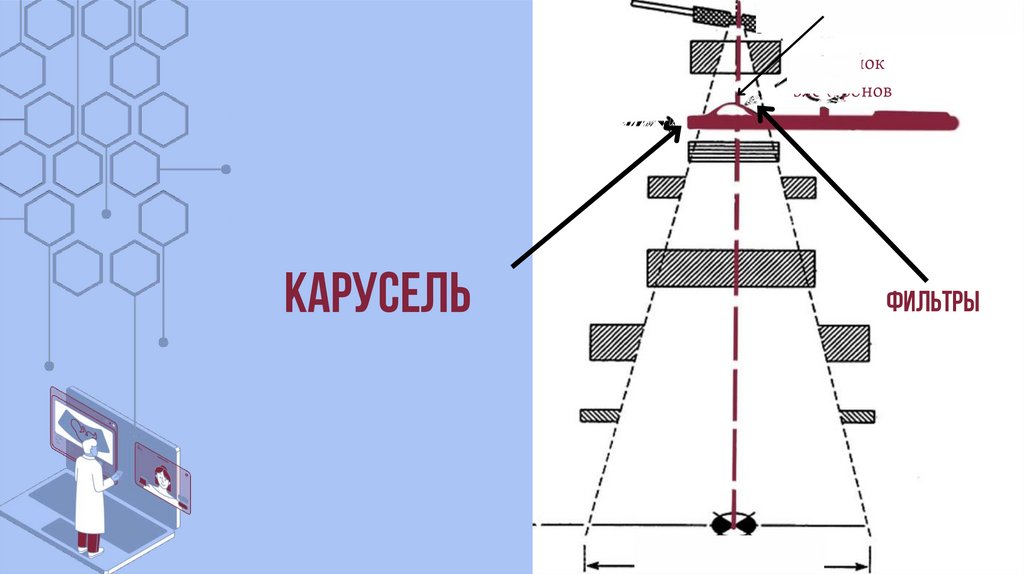

Пучок
электронов
Карусель
Фильтры

16.

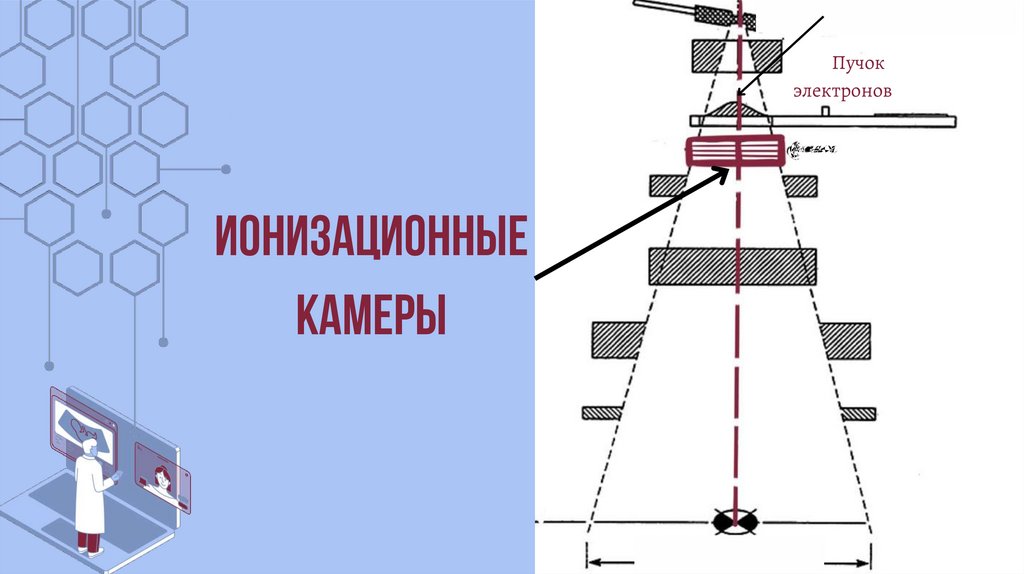

Пучок
электронов
Ионизационные
камеры

17.

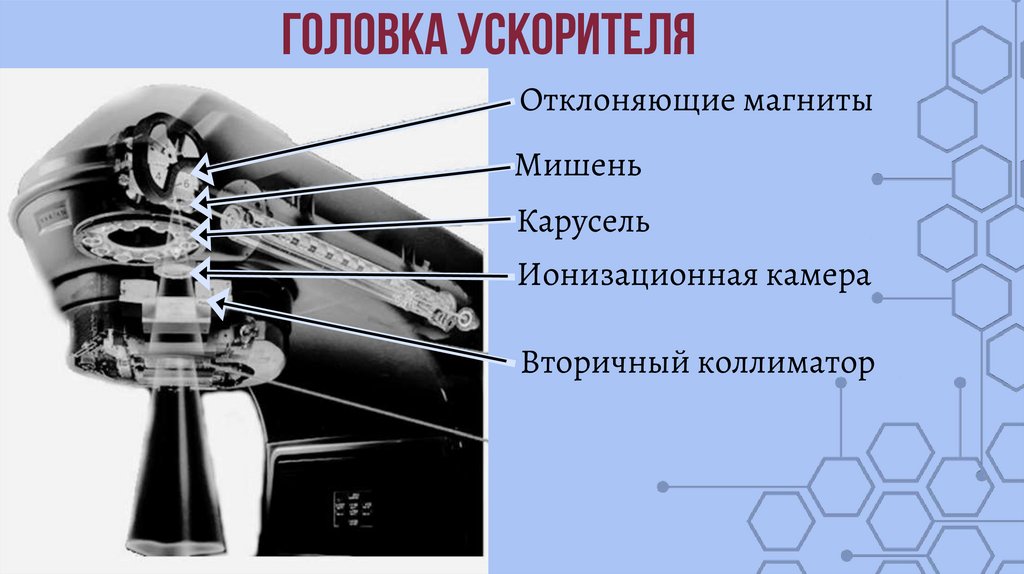

Головка ускорителя
Отклоняющие магниты
Мишень
Карусель
Ионизационная камера
Вторичный коллиматор

18.

Лучевая терапия с визуальным контролем

19.

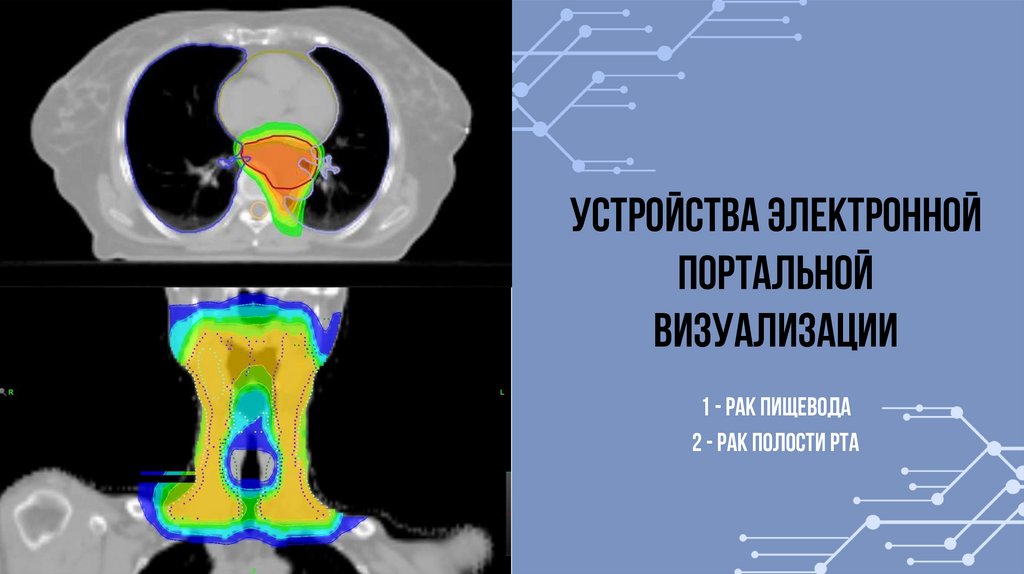

устройства электронной
портальной
визуализации
1 - рак пищевода
2 - рак полости рта

20.

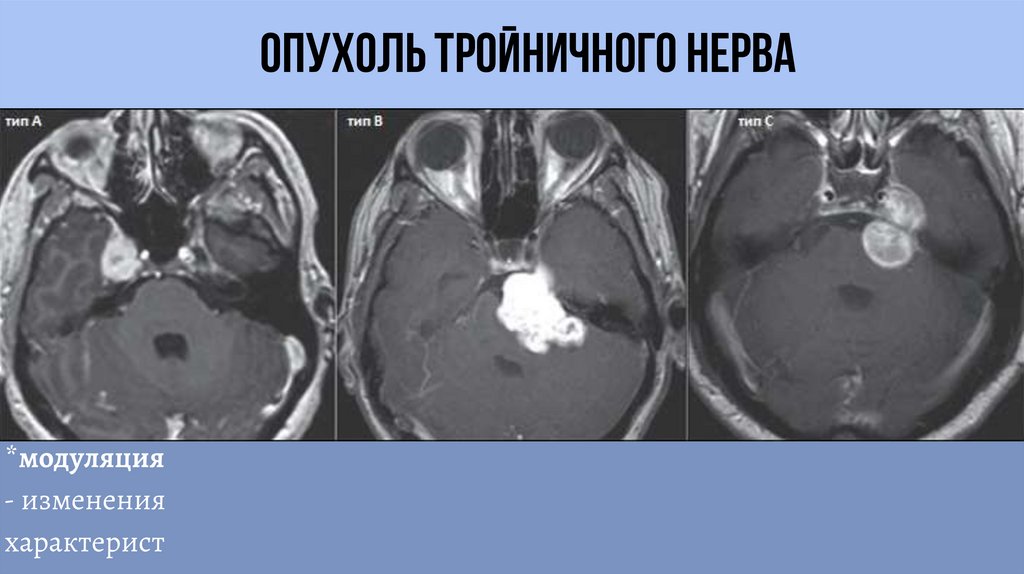

Опухоль тройничного нерва
*модуляция
- изменения
характерист

21.

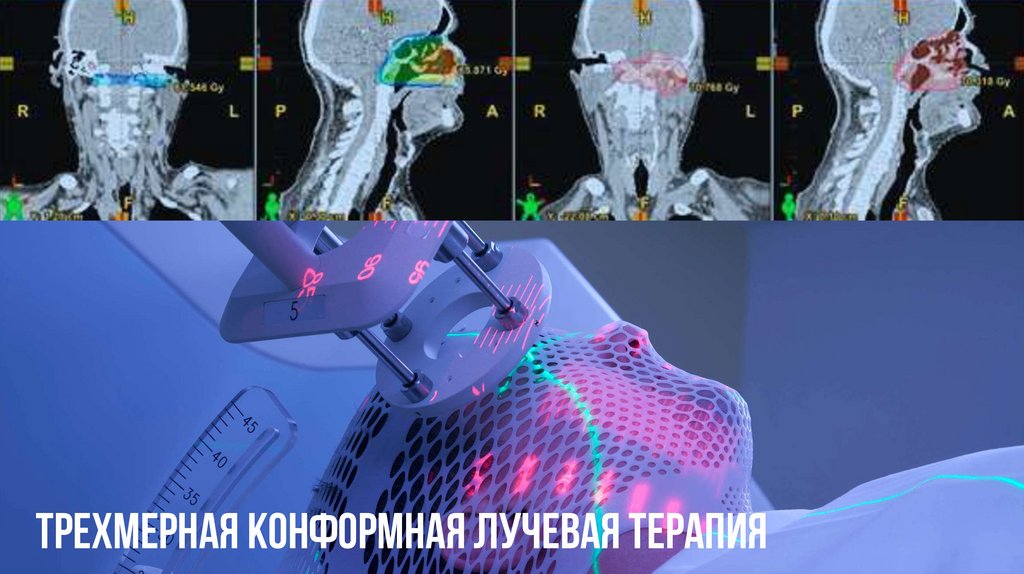

Трехмерная конформная лучевая терапия

22.

Спасибо!
За внимание
