Замечания 4733. Щетка для пола

1.

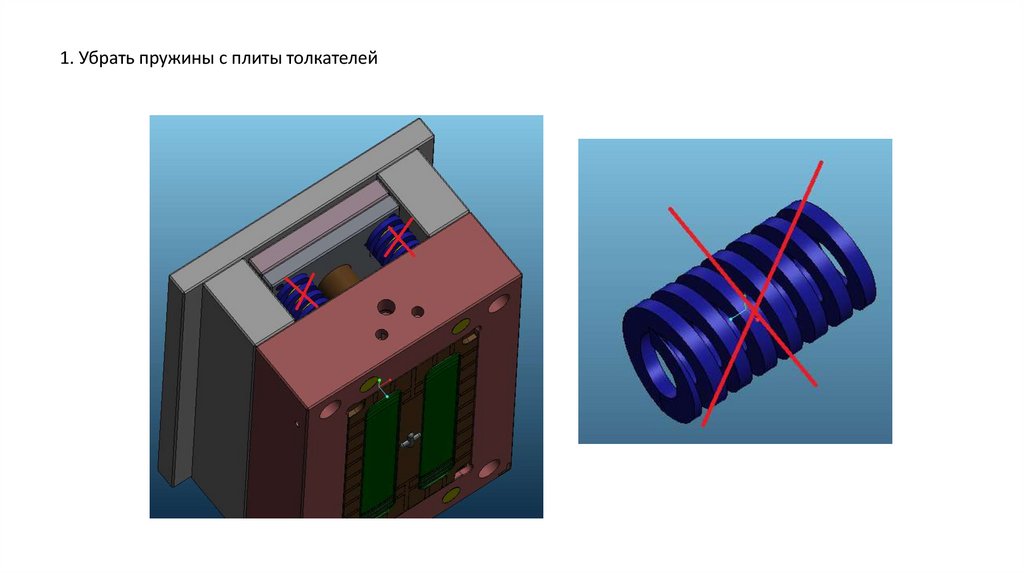

1. Убрать пружины с плиты толкателей

2.

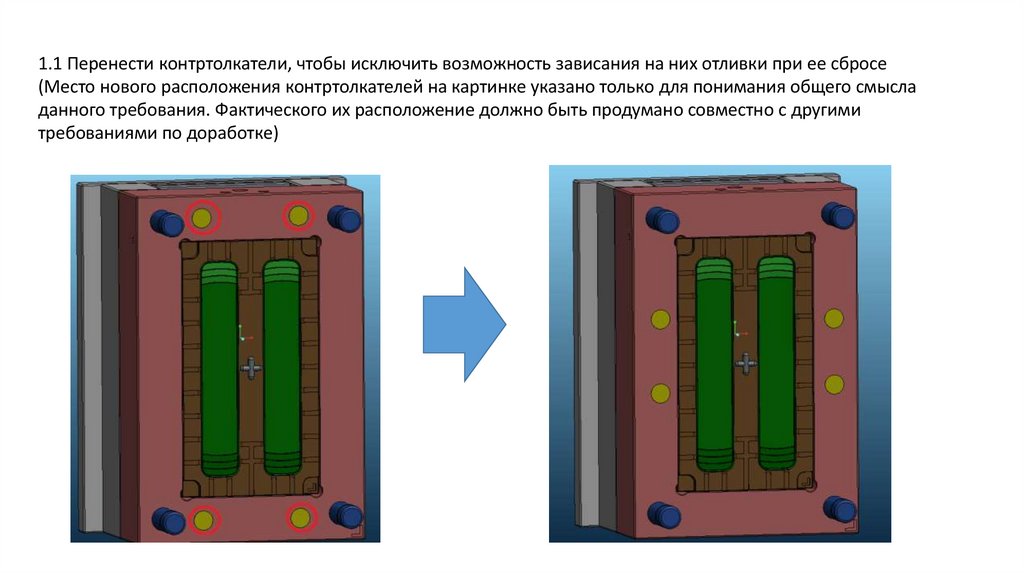

1.1 Перенести контртолкатели, чтобы исключить возможность зависания на них отливки при ее сбросе
(Место нового расположения контртолкателей на картинке указано только для понимания общего смысла
данного требования. Фактического их расположение должно быть продумано совместно с другими
требованиями по доработке)

3.

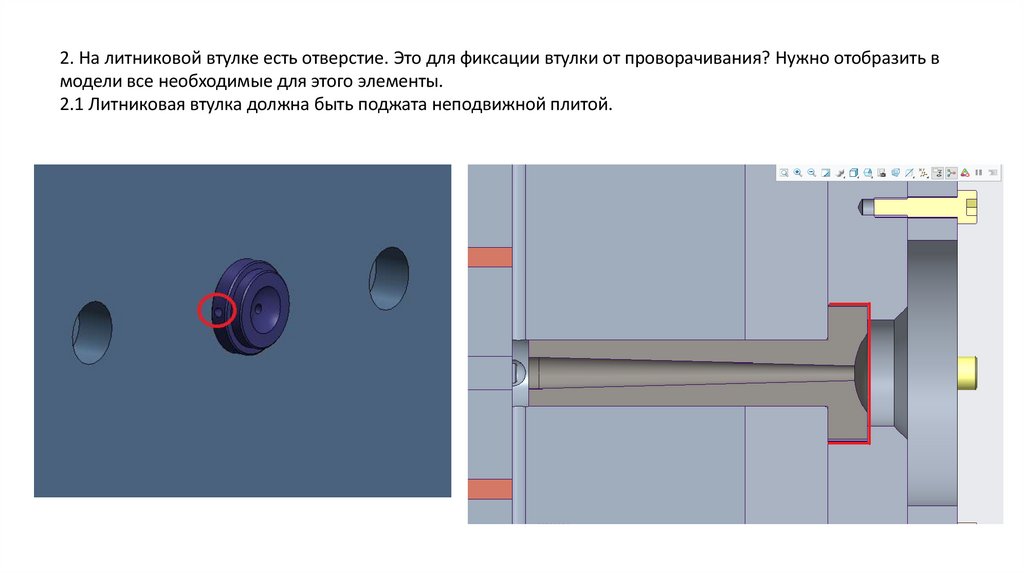

2. На литниковой втулке есть отверстие. Это для фиксации втулки от проворачивания? Нужно отобразить в
модели все необходимые для этого элементы.
2.1 Литниковая втулка должна быть поджата неподвижной плитой.

4.

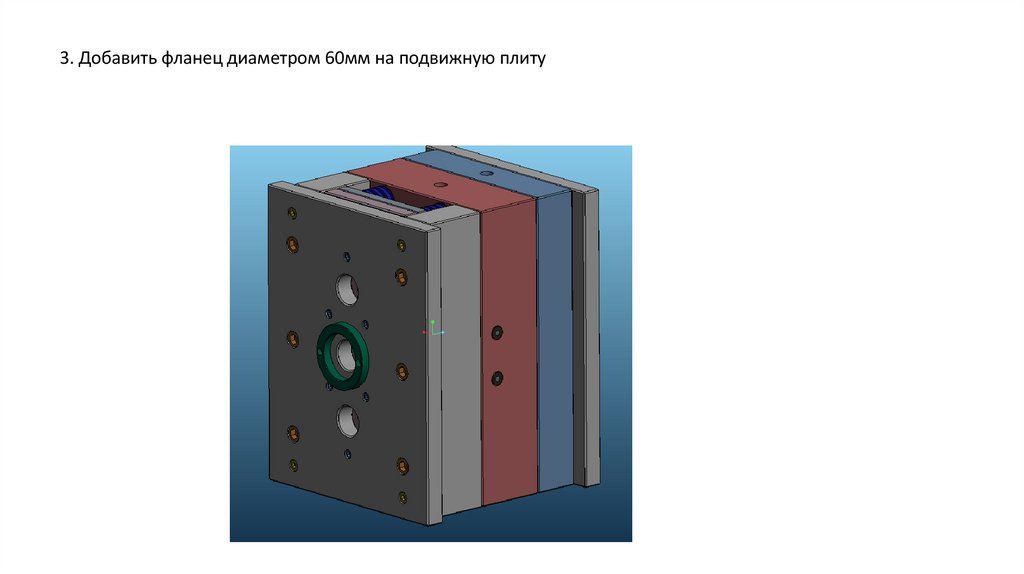

3. Добавить фланец диаметром 60мм на подвижную плиту

5.

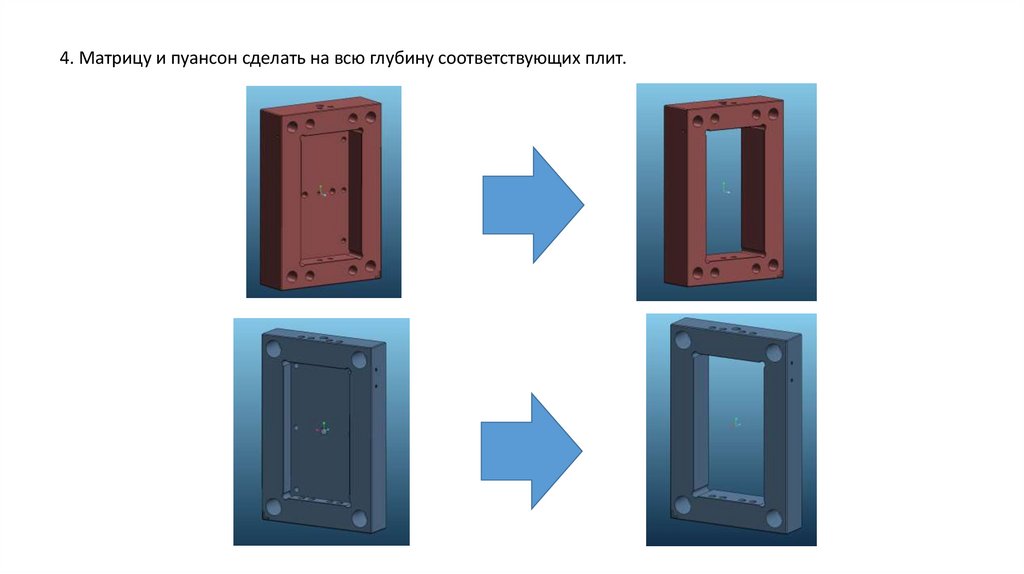

4. Матрицу и пуансон сделать на всю глубину соответствующих плит.

6.

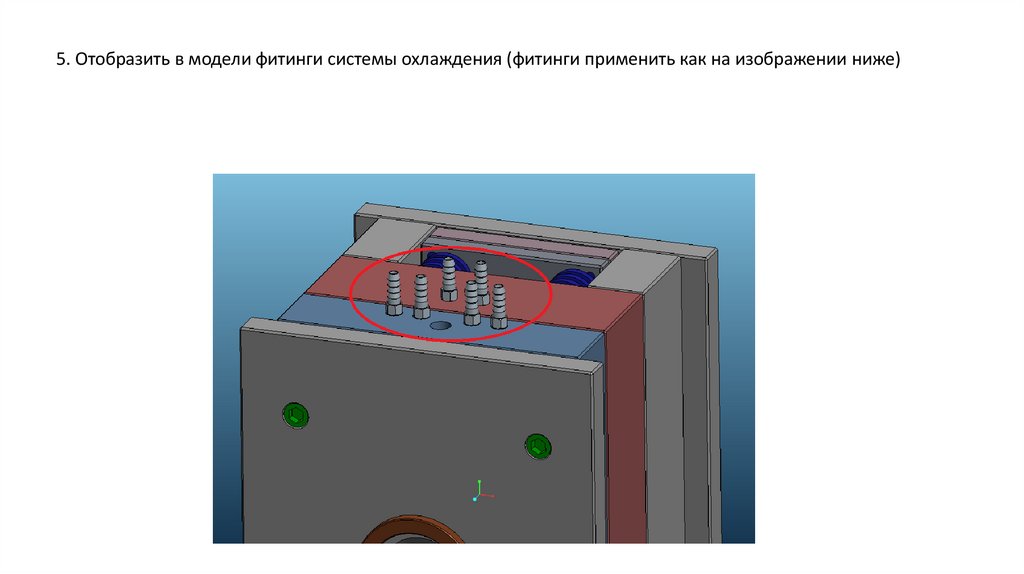

5. Отобразить в модели фитинги системы охлаждения (фитинги применить как на изображении ниже)

7.

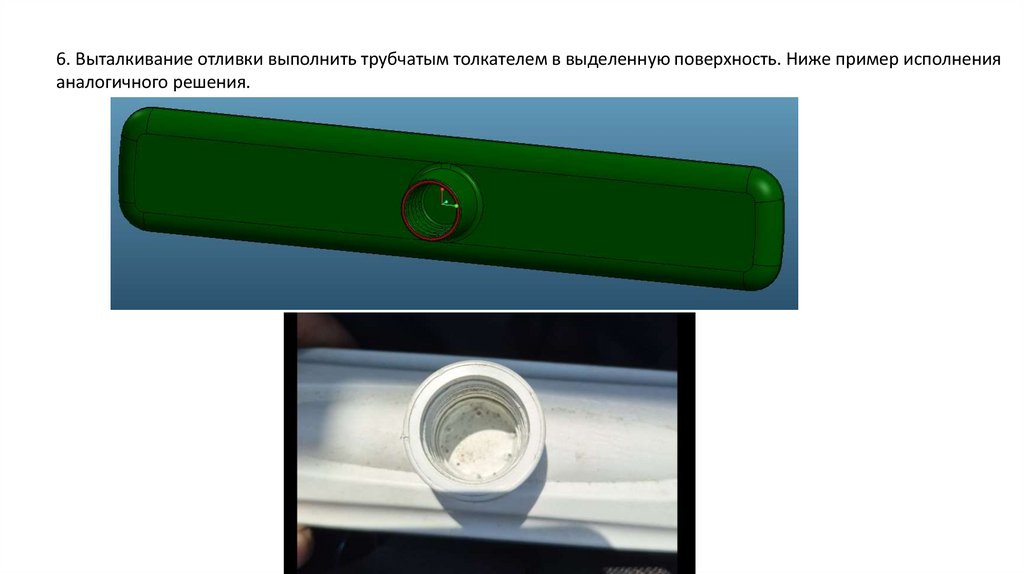

6. Выталкивание отливки выполнить трубчатым толкателем в выделенную поверхность. Ниже пример исполнения
аналогичного решения.

8.

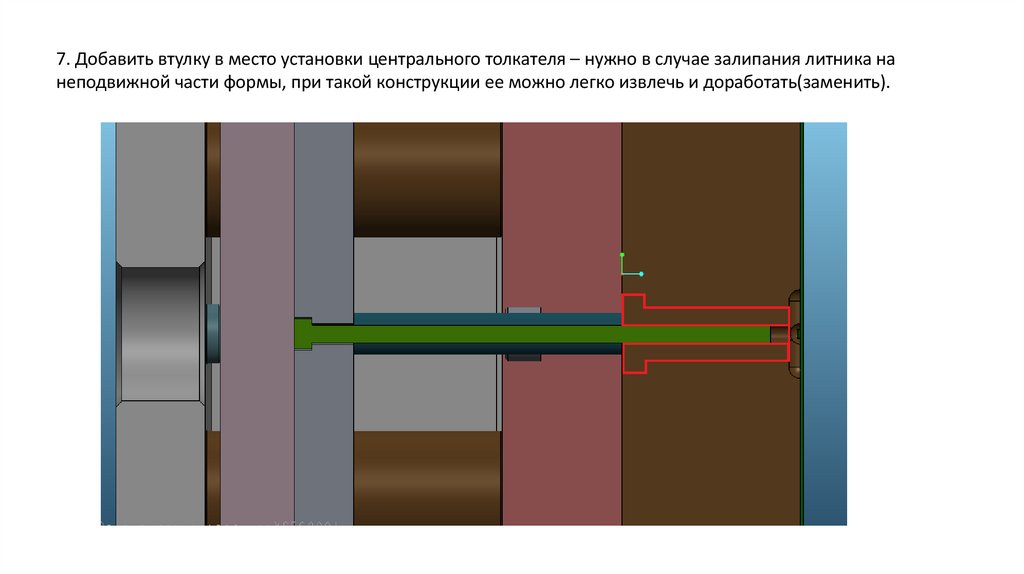

7. Добавить втулку в место установки центрального толкателя – нужно в случае залипания литника на
неподвижной части формы, при такой конструкции ее можно легко извлечь и доработать(заменить).

9.

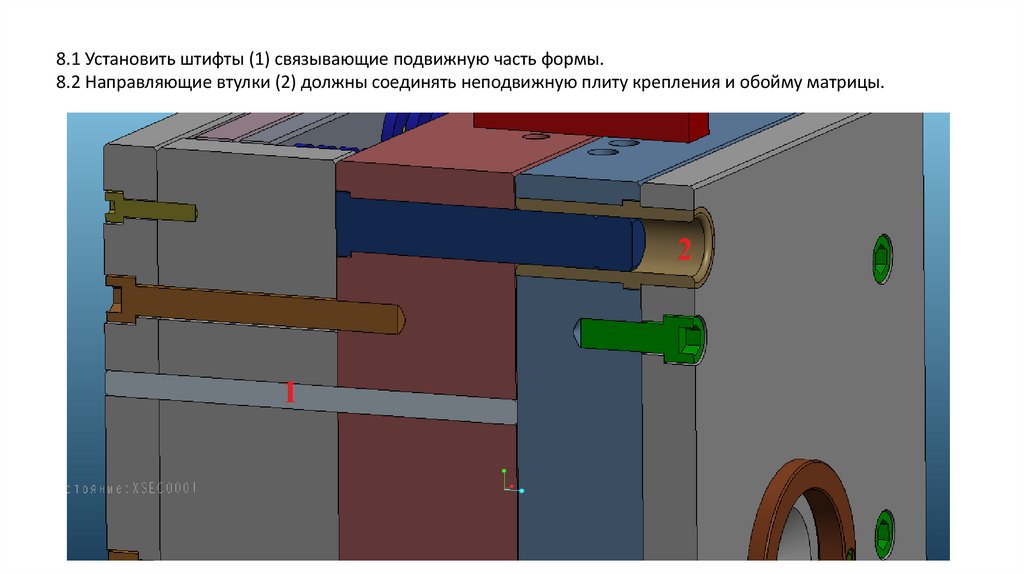

8.1 Установить штифты (1) связывающие подвижную часть формы.
8.2 Направляющие втулки (2) должны соединять неподвижную плиту крепления и обойму матрицы.

10.

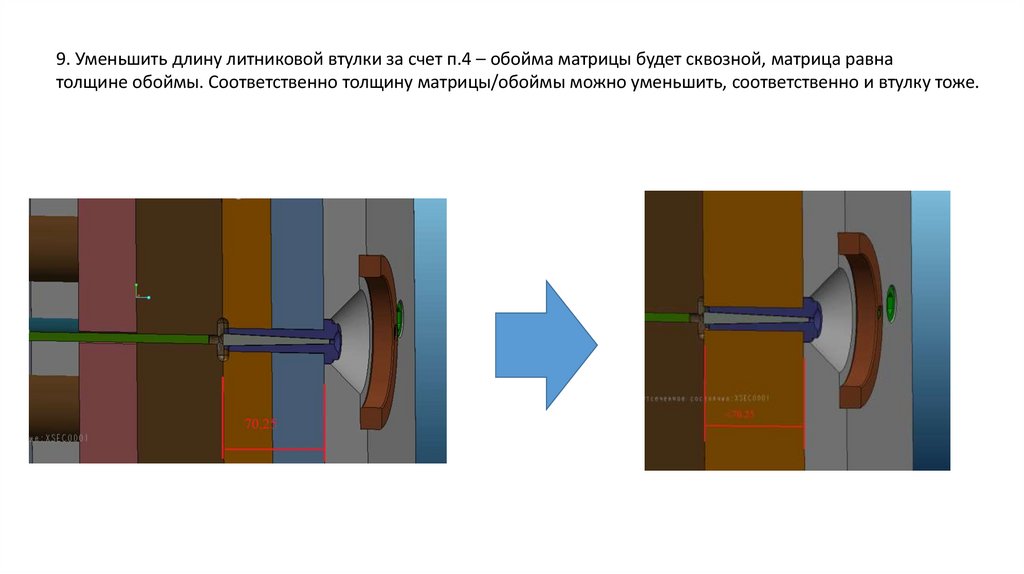

9. Уменьшить длину литниковой втулки за счет п.4 – обойма матрицы будет сквозной, матрица равна
толщине обоймы. Соответственно толщину матрицы/обоймы можно уменьшить, соответственно и втулку тоже.

11.

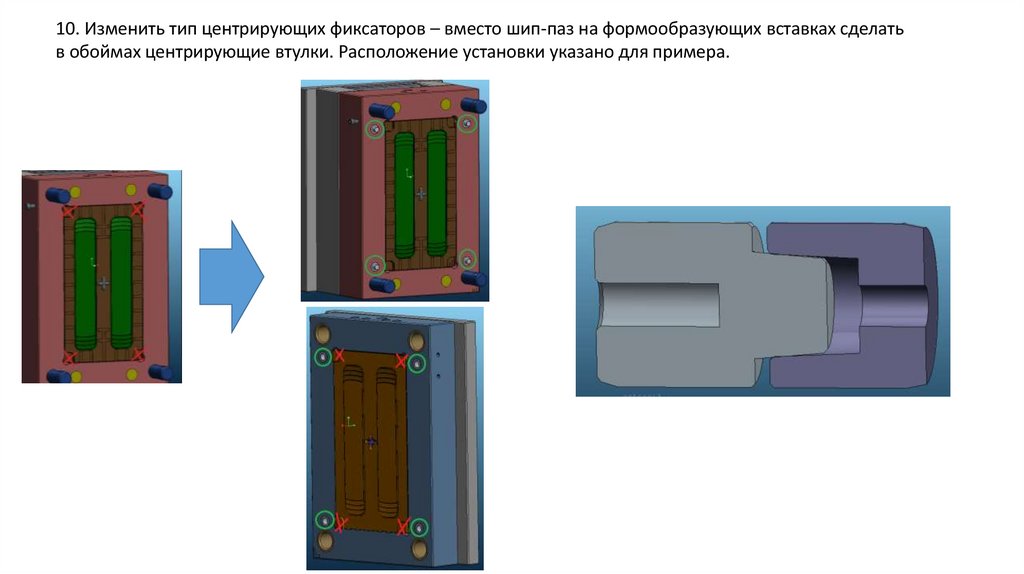

10. Изменить тип центрирующих фиксаторов – вместо шип-паз на формообразующих вставках сделать
в обоймах центрирующие втулки. Расположение установки указано для примера.

12.

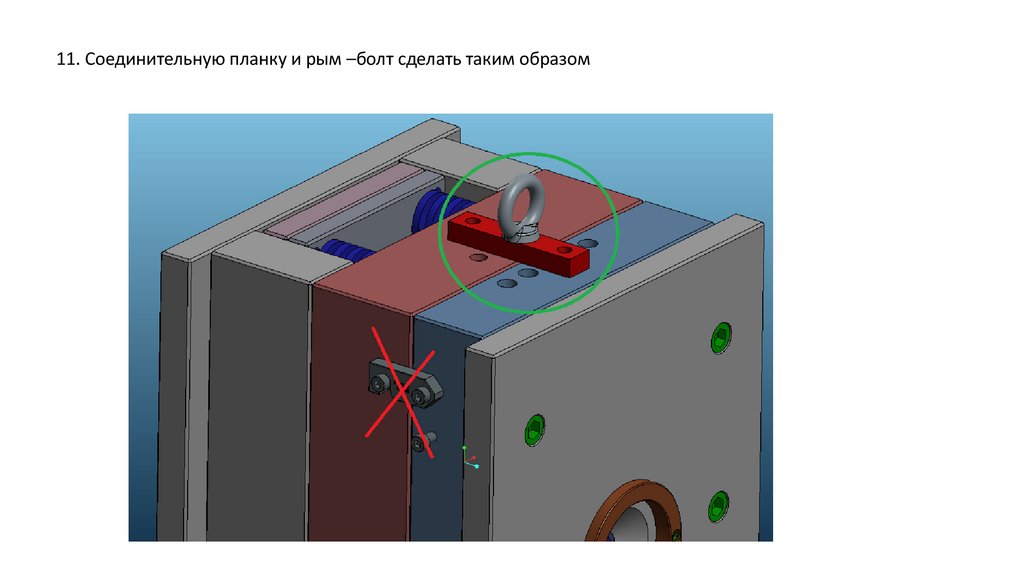

11. Соединительную планку и рым –болт сделать таким образом

13.

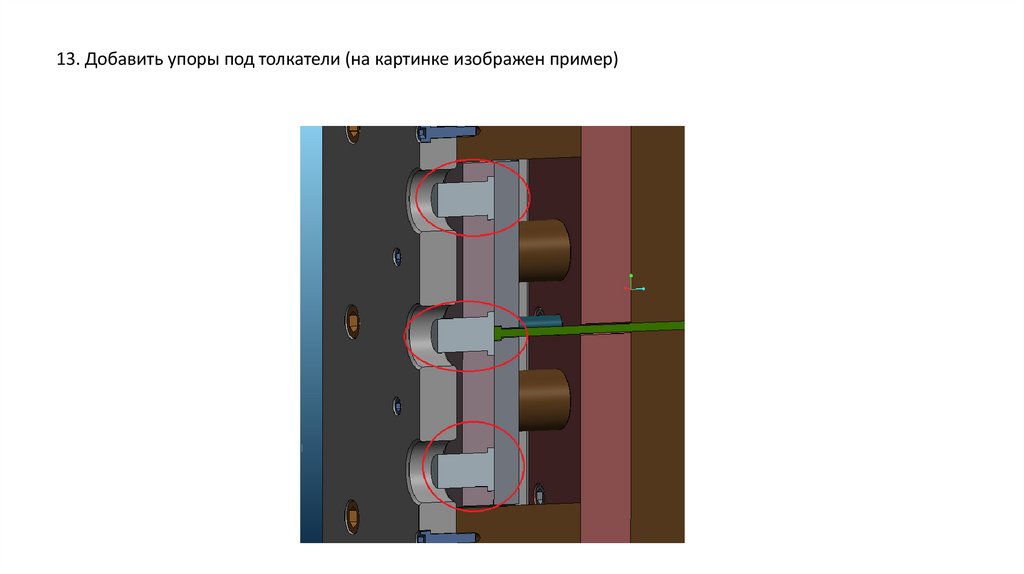

13. Добавить упоры под толкатели (на картинке изображен пример)
