Фундаменты. Классификация фундаментов, их виды и требования к ним

1. Фундаменты

Классификация
фундаментов, их виды и
требования к ним.

2.

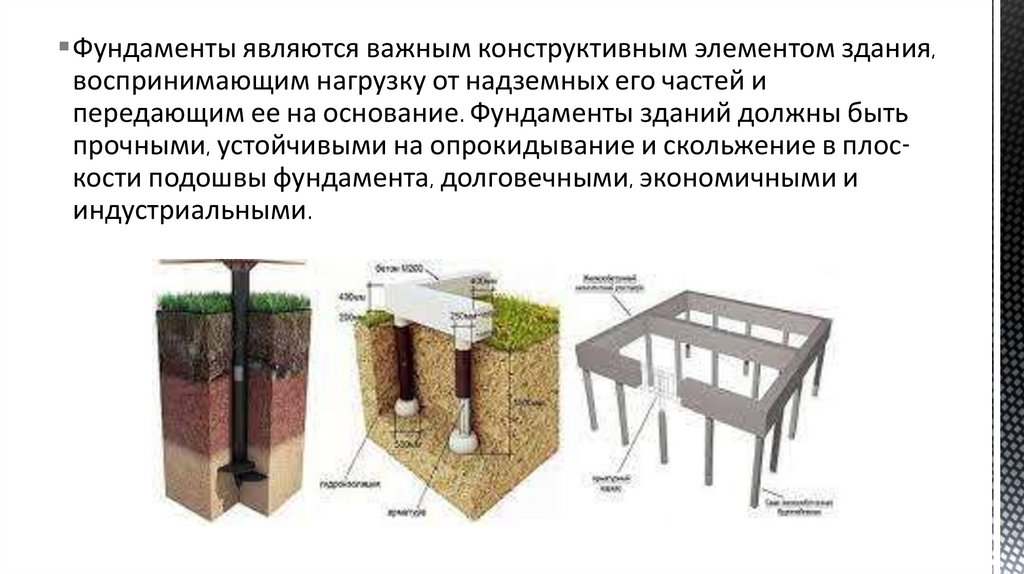

Фундаменты являются важным конструктивным элементом здания,
воспринимающим нагрузку от надземных его частей и
передающим ее на основание. Фундаменты зданий должны быть
прочными, устойчивыми на опрокидывание и скольжение в плоскости подошвы фундамента, долговечными, экономичными и
индустриальными.

3.

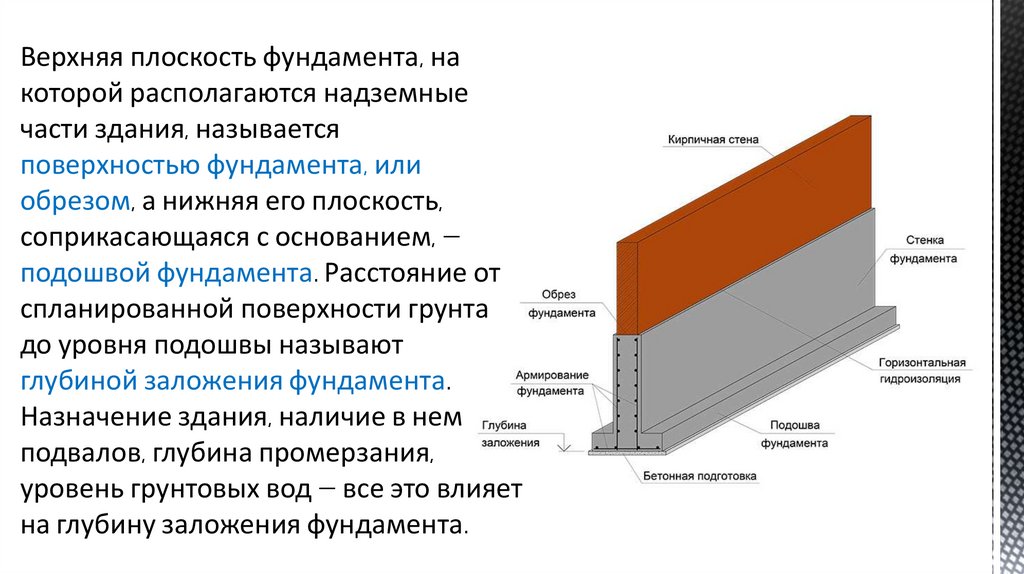

Верхняя плоскость фундамента, на
которой располагаются надземные
части здания, называется
поверхностью фундамента, или
обрезом, а нижняя его плоскость,
соприкасающаяся с основанием, —
подошвой фундамента. Расстояние от
спланированной поверхности грунта
до уровня подошвы называют
глубиной заложения фундамента.
Назначение здания, наличие в нем
подвалов, глубина промерзания,
уровень грунтовых вод — все это влияет
на глубину заложения фундамента.

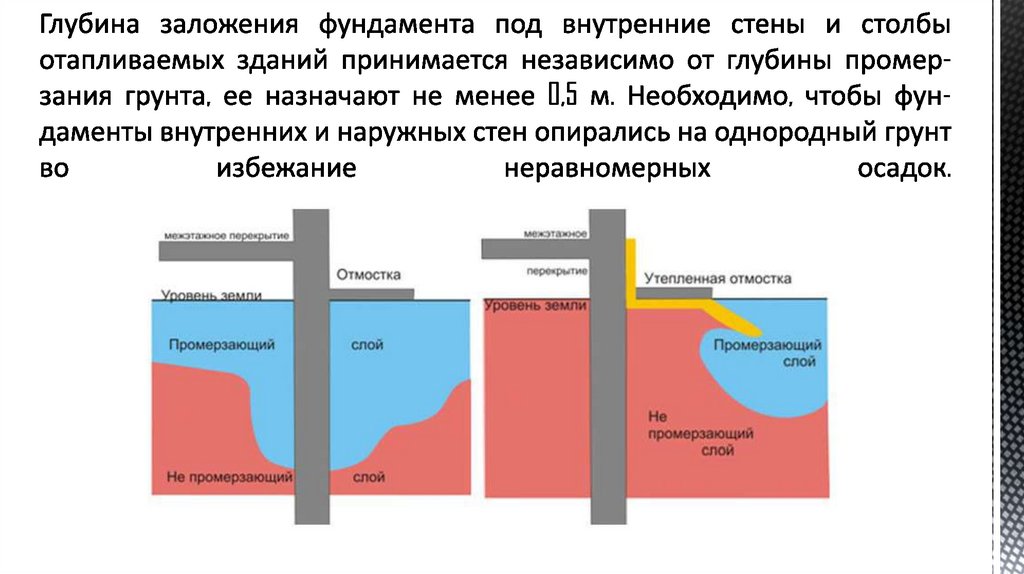

4. Глубина заложения фундамента под внутренние стены и столбы отапливаемых зданий принимается независимо от глубины промер­зания

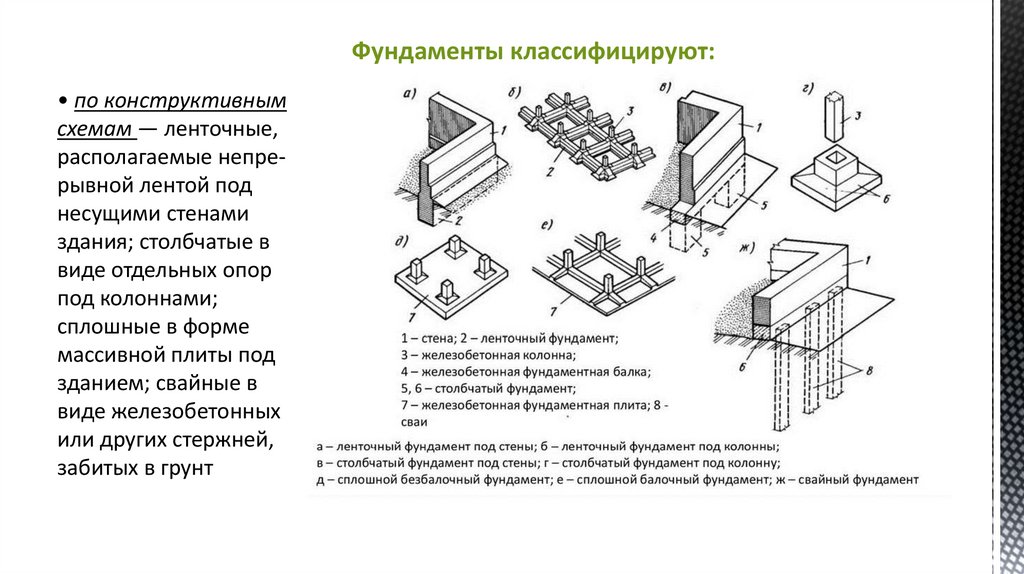

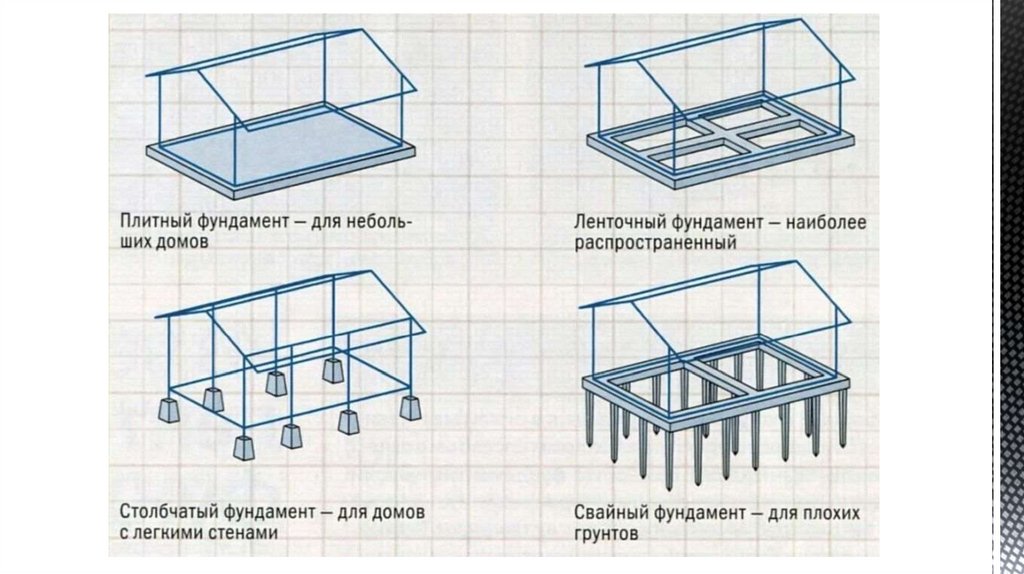

5. Фундаменты классифицируют:

• по конструктивным
схемам — ленточные,
располагаемые непрерывной лентой под
несущими стенами
здания; столбчатые в
виде отдельных опор
под колоннами;
сплошные в форме
массивной плиты под
зданием; свайные в
виде железобетонных
или других стержней,
забитых в грунт

6.

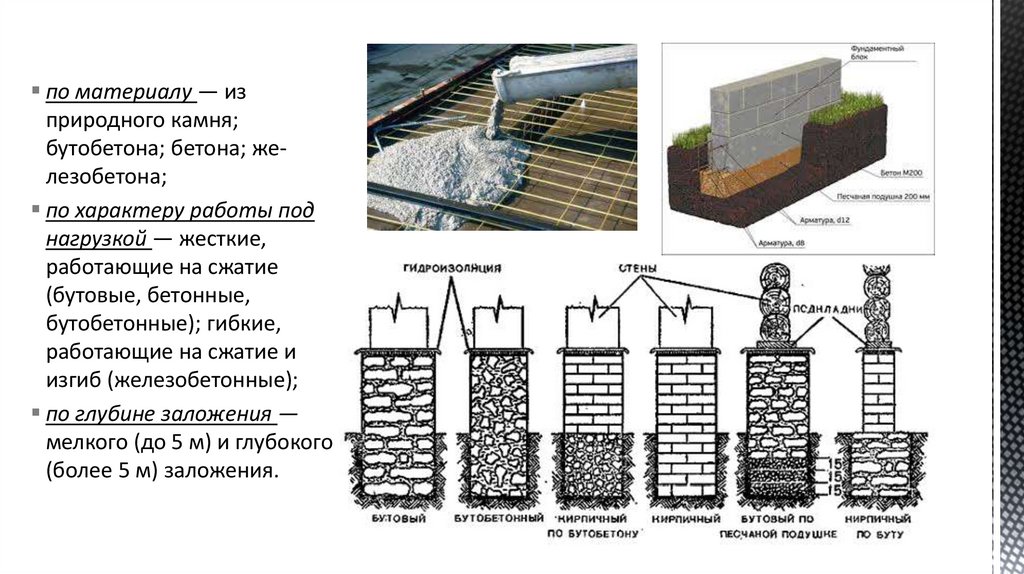

по материалу — из
природного камня;
бутобетона; бетона; железобетона;
по характеру работы под
нагрузкой — жесткие,
работающие на сжатие
(бутовые, бетонные,
бутобетонные); гибкие,
работающие на сжатие и
изгиб (железобетонные);
по глубине заложения —
мелкого (до 5 м) и глубокого
(более 5 м) заложения.

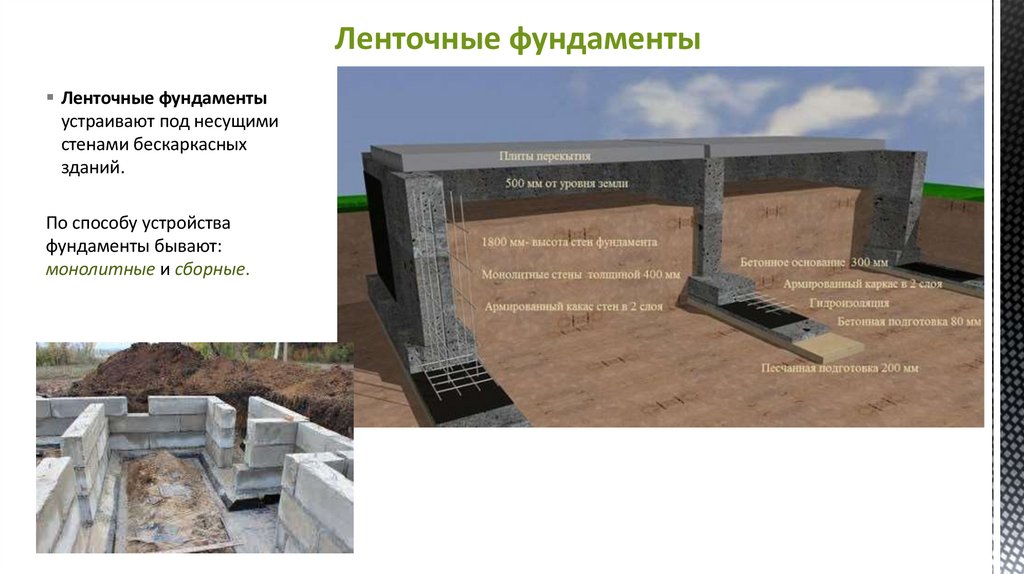

7. Ленточные фундаменты

Ленточные фундаменты
устраивают под несущими
стенами бескаркасных
зданий.
По способу устройства
фундаменты бывают:
монолитные и сборные.

8.

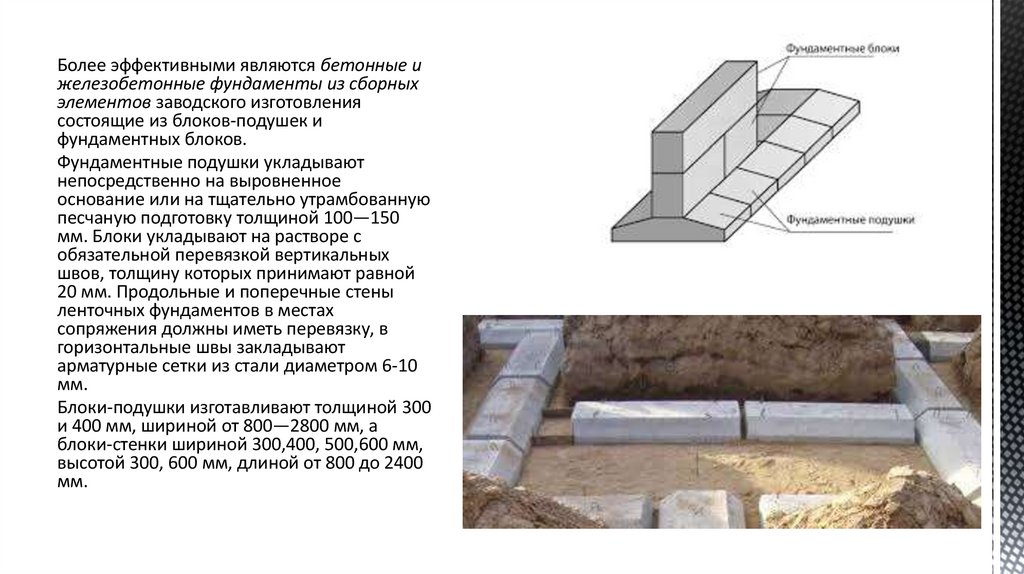

Более эффективными являются бетонные и
железобетонные фундаменты из сборных
элементов заводского изготовления
состоящие из блоков-подушек и
фундаментных блоков.
Фундаментные подушки укладывают
непосредственно на выровненное
основание или на тщательно утрамбованную
песчаную подготовку толщиной 100—150
мм. Блоки укладывают на растворе с
обязательной перевязкой вертикальных
швов, толщину которых принимают равной
20 мм. Продольные и поперечные стены
ленточных фундаментов в местах
сопряжения должны иметь перевязку, в
горизонтальные швы закладывают
арматурные сетки из стали диаметром 6-10
мм.
Блоки-подушки изготавливают толщиной 300
и 400 мм, шириной от 800—2800 мм, а
блоки-стенки шириной 300,400, 500,600 мм,
высотой 300, 600 мм, длиной от 800 до 2400
мм.

9.

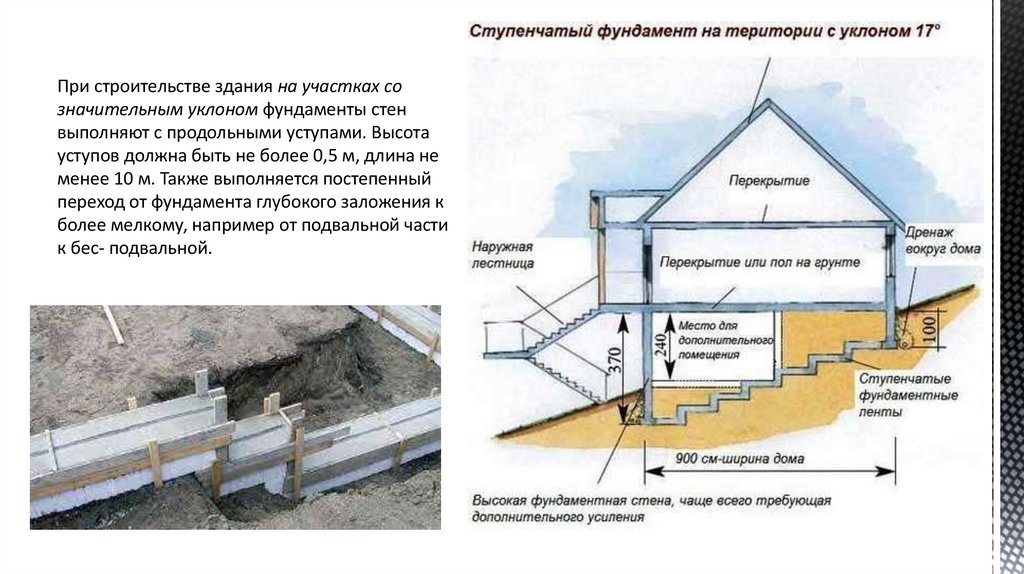

При строительстве здания на участках со
значительным уклоном фундаменты стен
выполняют с продольными уступами. Высота
уступов должна быть не более 0,5 м, длина не
менее 10 м. Также выполняется постепенный
переход от фундамента глубокого заложения к
более мелкому, например от подвальной части
к бес- подвальной.

10.

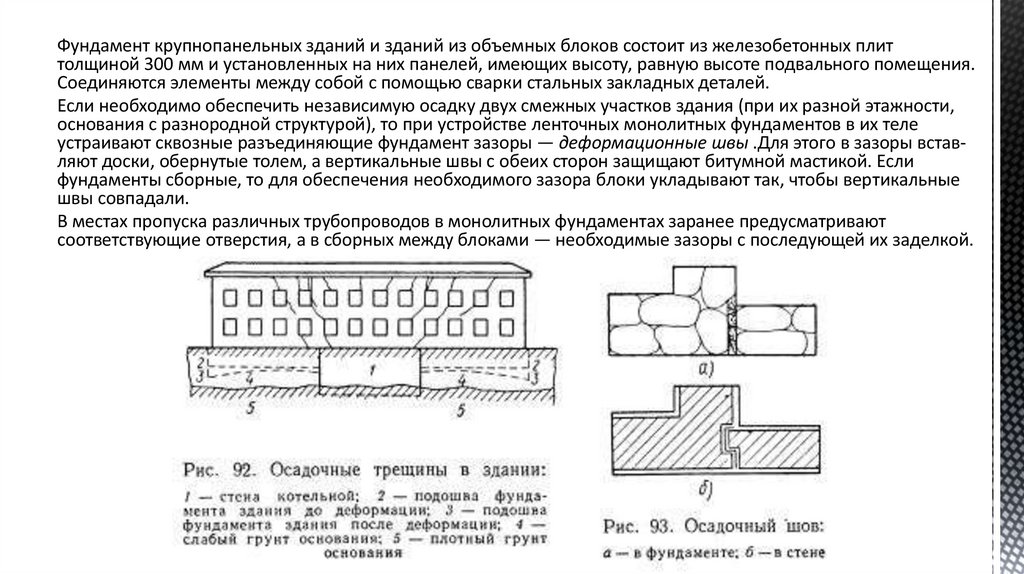

Фундамент крупнопанельных зданий и зданий из объемных блоков состоит из железобетонных плит
толщиной 300 мм и установленных на них панелей, имеющих высоту, равную высоте подвального помещения.
Соединяются элементы между собой с помощью сварки стальных закладных деталей.
Если необходимо обеспечить независимую осадку двух смежных участков здания (при их разной этажности,
основания с разнородной структурой), то при устройстве ленточных монолитных фундаментов в их теле
устраивают сквозные разъединяющие фундамент зазоры — деформационные швы .Для этого в зазоры вставляют доски, обернутые толем, а вертикальные швы с обеих сторон защищают битумной мастикой. Если
фундаменты сборные, то для обеспечения необходимого зазора блоки укладывают так, чтобы вертикальные
швы совпадали.
В местах пропуска различных трубопроводов в монолитных фундаментах заранее предусматривают
соответствующие отверстия, а в сборных между блоками — необходимые зазоры с последующей их заделкой.

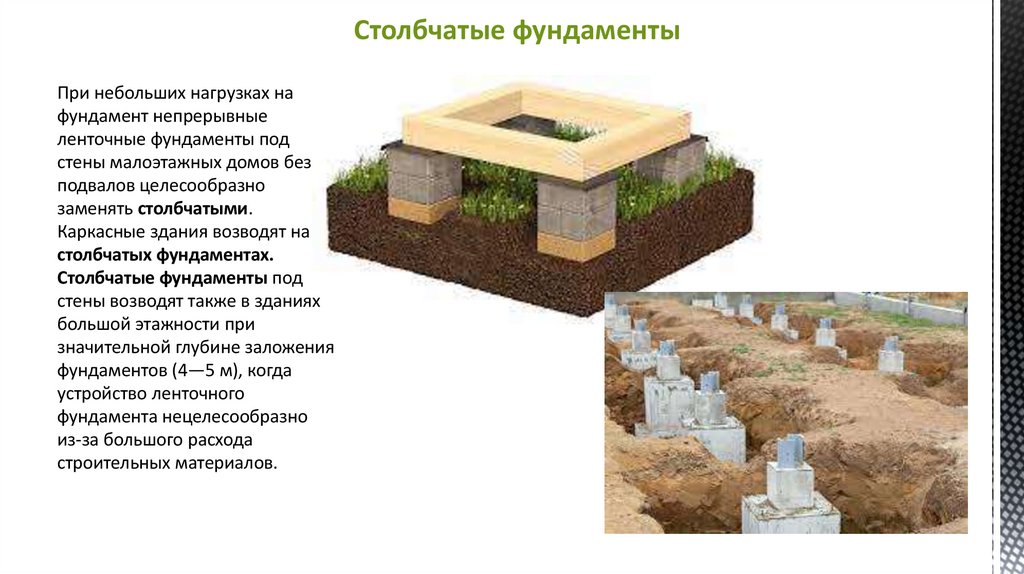

11. Столбчатые фундаменты

При небольших нагрузках на
фундамент непрерывные
ленточные фундаменты под
стены малоэтажных домов без
подвалов целесообразно
заменять столбчатыми.
Каркасные здания возводят на
столбчатых фундаментах.
Столбчатые фундаменты под
стены возводят также в зданиях
большой этажности при
значительной глубине заложения
фундаментов (4—5 м), когда
устройство ленточного
фундамента нецелесообразно
из-за большого расхода
строительных материалов.

12.

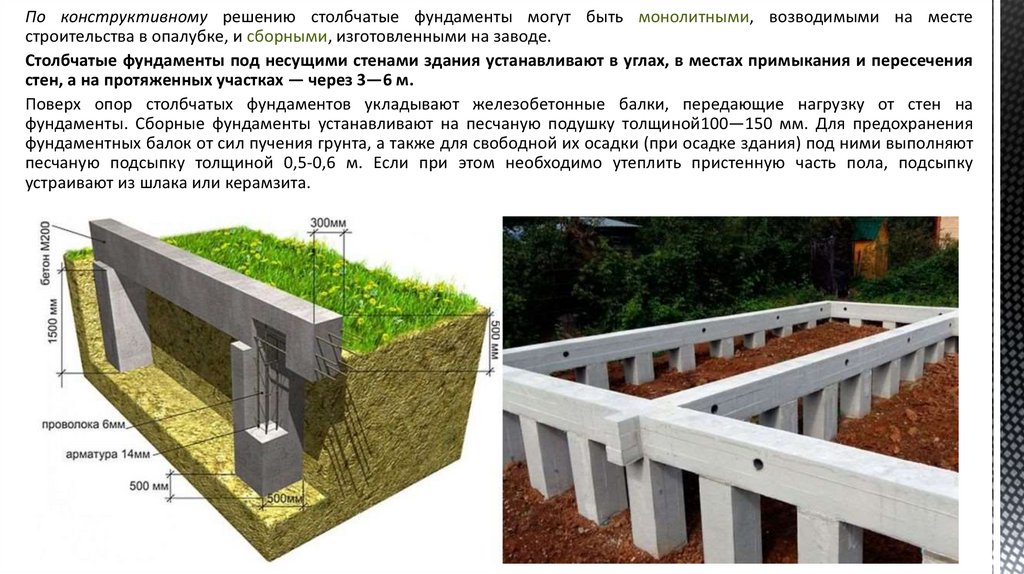

По конструктивному решению столбчатые фундаменты могут быть монолитными, возводимыми на месте
строительства в опалубке, и сборными, изготовленными на заводе.
Столбчатые фундаменты под несущими стенами здания устанавливают в углах, в местах примыкания и пересечения
стен, а на протяженных участках — через 3—6 м.
Поверх опор столбчатых фундаментов укладывают железобетонные балки, передающие нагрузку от стен на
фундаменты. Сборные фундаменты устанавливают на песчаную подушку толщиной100—150 мм. Для предохранения
фундаментных балок от сил пучения грунта, а также для свободной их осадки (при осадке здания) под ними выполняют
песчаную подсыпку толщиной 0,5-0,6 м. Если при этом необходимо утеплить пристенную часть пола, подсыпку
устраивают из шлака или керамзита.

13. Сплошные фундаменты

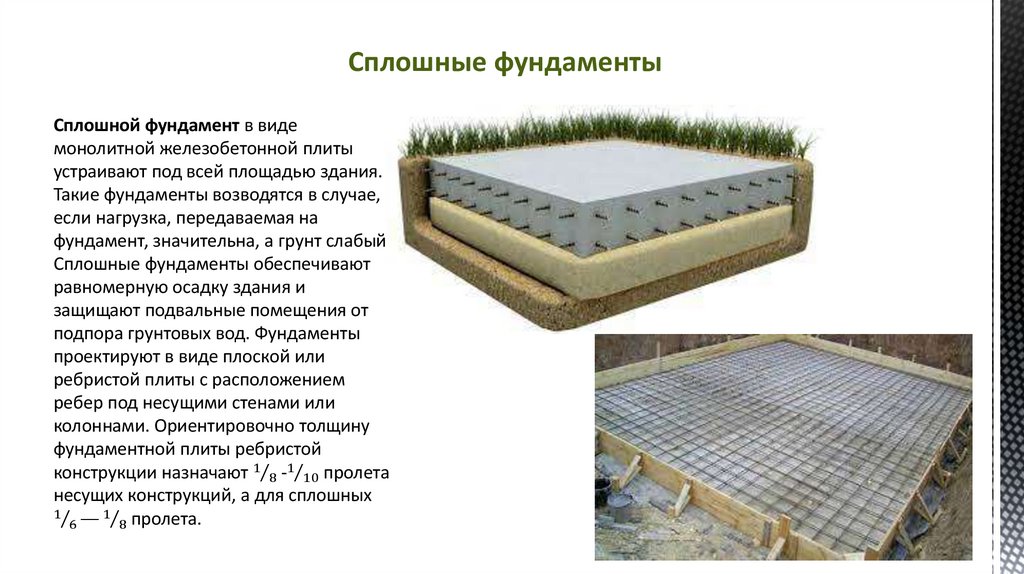

Сплошной фундамент в виде
монолитной железобетонной плиты
устраивают под всей площадью здания.
Такие фундаменты возводятся в случае,
если нагрузка, передаваемая на
фундамент, значительна, а грунт слабый.
Сплошные фундаменты обеспечивают
равномерную осадку здания и
защищают подвальные помещения от
подпора грунтовых вод. Фундаменты
проектируют в виде плоской или
ребристой плиты с расположением
ребер под несущими стенами или
колоннами. Ориентировочно толщину
фундаментной плиты ребристой
конструкции назначают 1Τ8 -1Τ10 пролета
несущих конструкций, а для сплошных
1Τ — 1Τ пролета.
6
8

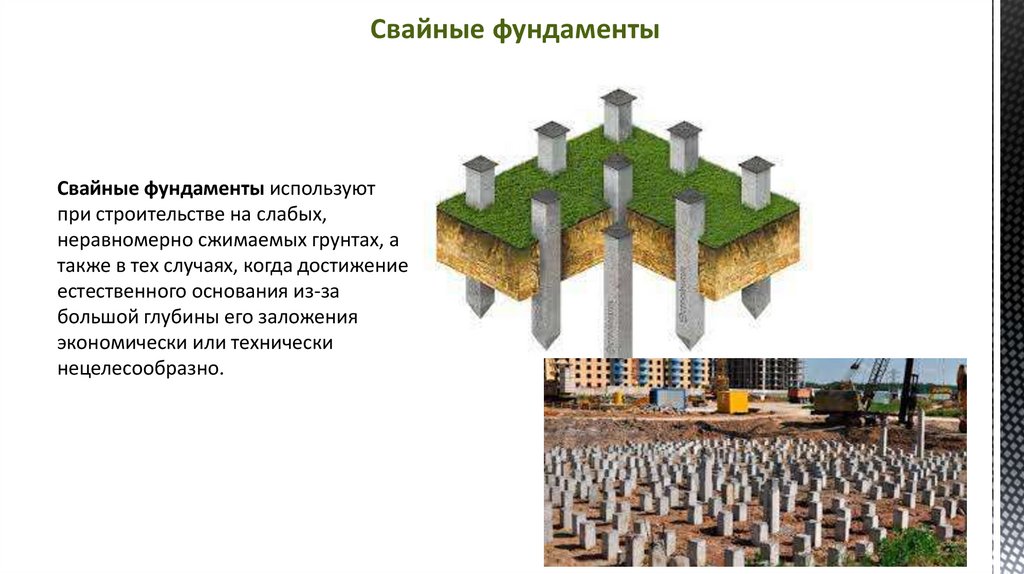

14. Свайные фундаменты

Свайные фундаменты используют
при строительстве на слабых,
неравномерно сжимаемых грунтах, а
также в тех случаях, когда достижение
естественного основания из-за
большой глубины его заложения
экономически или технически
нецелесообразно.

15.

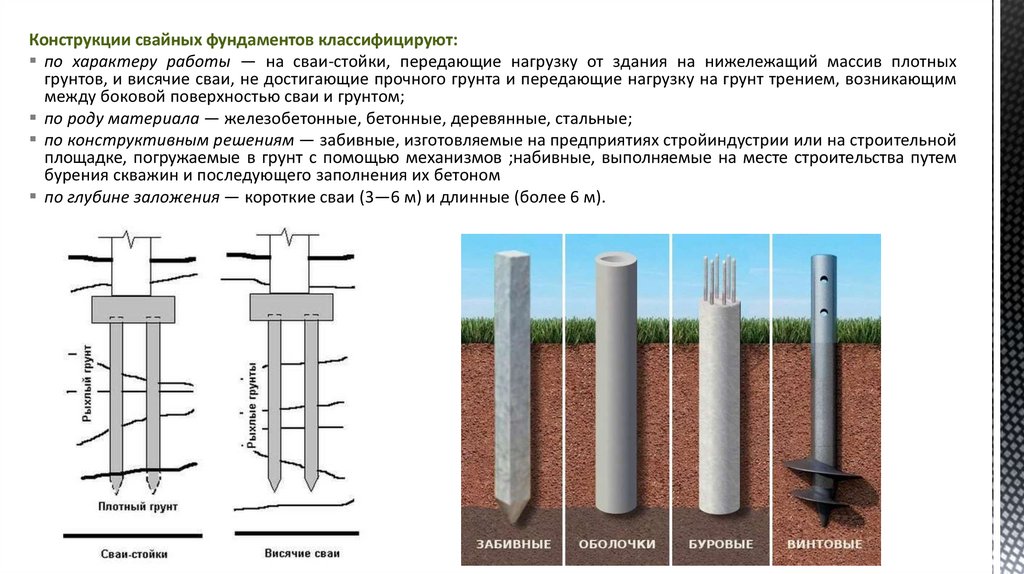

Конструкции свайных фундаментов классифицируют:
по характеру работы — на сваи-стойки, передающие нагрузку от здания на нижележащий массив плотных
грунтов, и висячие сваи, не достигающие прочного грунта и передающие нагрузку на грунт трением, возникающим
между боковой поверхностью сваи и грунтом;
по роду материала — железобетонные, бетонные, деревянные, стальные;
по конструктивным решениям — забивные, изготовляемые на предприятиях стройиндустрии или на строительной
площадке, погружаемые в грунт с помощью механизмов ;набивные, выполняемые на месте строительства путем
бурения скважин и последующего заполнения их бетоном
по глубине заложения — короткие сваи (3—6 м) и длинные (более 6 м).

16.

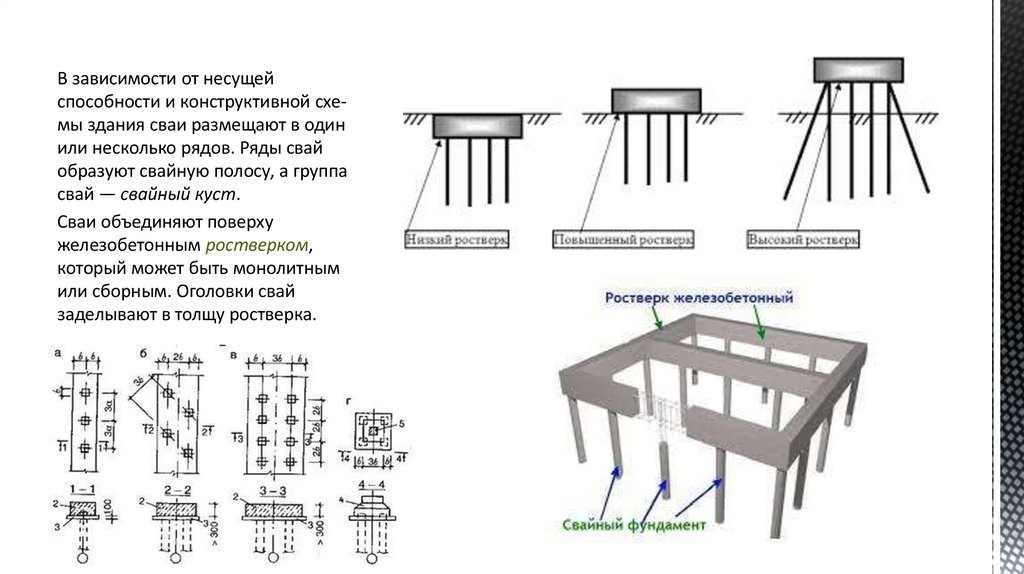

В зависимости от несущей
способности и конструктивной схемы здания сваи размещают в один
или несколько рядов. Ряды свай
образуют свайную полосу, а группа
свай — свайный куст.
Сваи объединяют поверху
железобетонным ростверком,
который может быть монолитным
или сборным. Оголовки свай
заделывают в толщу ростверка.
