Комплект оборудования для отбора и оценки качества глубинных проб в промысловых условиях

1. КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ОТБОРА И ОЦЕНКИ КАЧЕСТВА ГЛУБИННЫХ ПРОБ В ПРОМЫСЛОВЫХ УСЛОВИЯХ

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«ОЙЛГИС»
КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ОТБОРА И ОЦЕНКИ
КАЧЕСТВА ГЛУБИННЫХ ПРОБ
В ПРОМЫСЛОВЫХ УСЛОВИЯХ

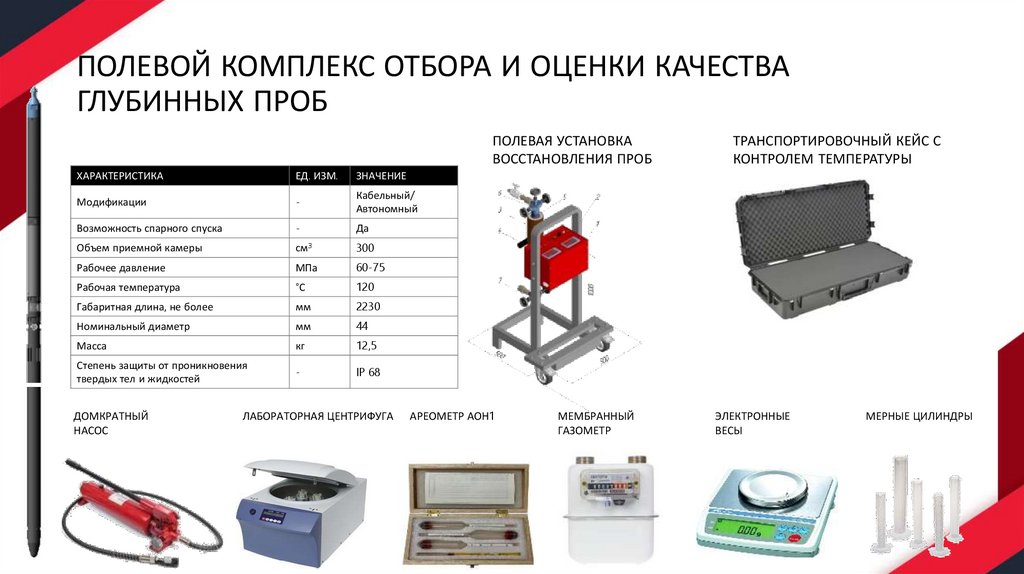

2. ПОЛЕВОЙ КОМПЛЕКС ОТБОРА И ОЦЕНКИ КАЧЕСТВА ГЛУБИННЫХ ПРОБ

ПОЛЕВАЯ УСТАНОВКА
ВОССТАНОВЛЕНИЯ ПРОБ
ХАРАКТЕРИСТИКА
ЕД. ИЗМ.
ЗНАЧЕНИЕ
Модификации
-
Кабельный/
Автономный
Возможность спарного спуска
-
Да
Объем приемной камеры
см3
300
Рабочее давление
МПа
60-75
Рабочая температура
°С
120
Габаритная длина, не более
мм
2230
Номинальный диаметр
мм
44
Масса
кг
12,5
Степень защиты от проникновения
твердых тел и жидкостей
-
IP 68
ДОМКРАТНЫЙ
НАСОС
ЛАБОРАТОРНАЯ ЦЕНТРИФУГА
АРЕОМЕТР АОН1
МЕМБРАННЫЙ
ГАЗОМЕТР
ТРАНСПОРТИРОВОЧНЫЙ КЕЙС С
КОНТРОЛЕМ ТЕМПЕРАТУРЫ
ЭЛЕКТРОННЫЕ
ВЕСЫ
МЕРНЫЕ ЦИЛИНДРЫ

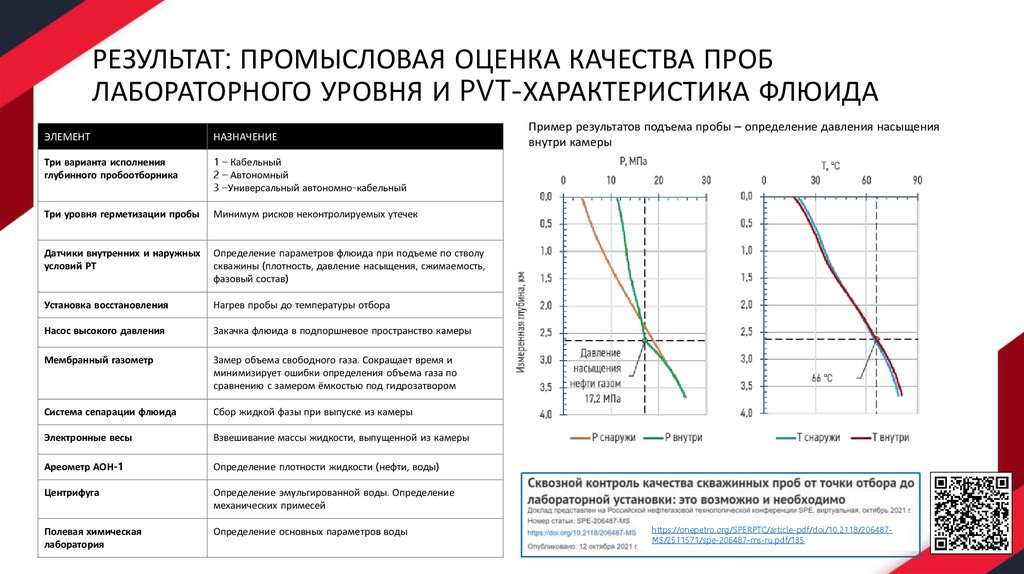

3. РЕЗУЛЬТАТ: ПРОМЫСЛОВАЯ ОЦЕНКА КАЧЕСТВА ПРОБ ЛАБОРАТОРНОГО УРОВНЯ И PVT-ХАРАКТЕРИСТИКА ФЛЮИДА

ЭЛЕМЕНТ
НАЗНАЧЕНИЕ
Три варианта исполнения
глубинного пробоотборника
1 – Кабельный
2 – Автономный
3 –Универсальный автономно-кабельный
Три уровня герметизации пробы
Минимум рисков неконтролируемых утечек
Датчики внутренних и наружных
условий РТ
Определение параметров флюида при подъеме по стволу
скважины (плотность, давление насыщения, сжимаемость,
фазовый состав)
Установка восстановления
Нагрев пробы до температуры отбора
Насос высокого давления
Закачка флюида в подпоршневое пространство камеры
Мембранный газометр
Замер объема свободного газа. Сокращает время и
минимизирует ошибки определения объема газа по
сравнению с замером ёмкостью под гидрозатвором
Система сепарации флюида
Сбор жидкой фазы при выпуске из камеры
Электронные весы
Взвешивание массы жидкости, выпущенной из камеры
Ареометр АОН-1
Определение плотности жидкости (нефти, воды)
Центрифуга
Определение эмульгированной воды. Определение
механических примесей
Полевая химическая
лаборатория
Определение основных параметров воды
Пример результатов подъема пробы – определение давления насыщения
внутри камеры
https://onepetro.org/SPERPTC/article-pdf/doi/10.2118/206487MS/2511571/spe-206487-ms-ru.pdf/135

4. Оборудование для глубинного отбора проб

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«ОЙЛГИС»
Оборудование для глубинного отбора проб

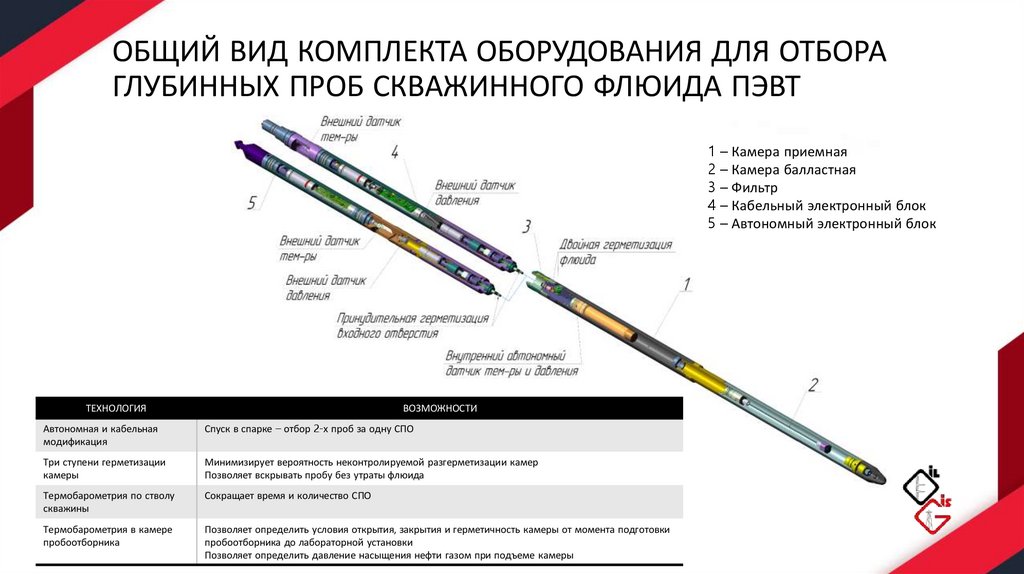

5. ОБЩИЙ ВИД КОМПЛЕКТА ОБОРУДОВАНИЯ ДЛЯ ОТБОРА ГЛУБИННЫХ ПРОБ СКВАЖИННОГО ФЛЮИДА ПЭВТ

1 – Камера приемная
2 – Камера балластная
3 – Фильтр
4 – Кабельный электронный блок
5 – Автономный электронный блок
ТЕХНОЛОГИЯ
ВОЗМОЖНОСТИ
Автономная и кабельная
модификация
Спуск в спарке – отбор 2-х проб за одну СПО
Три ступени герметизации
камеры
Минимизирует вероятность неконтролируемой разгерметизации камер
Позволяет вскрывать пробу без утраты флюида
Термобарометрия по стволу
скважины
Сокращает время и количество СПО
Термобарометрия в камере
пробоотборника
Позволяет определить условия открытия, закрытия и герметичность камеры от момента подготовки
пробоотборника до лабораторной установки
Позволяет определить давление насыщения нефти газом при подъеме камеры

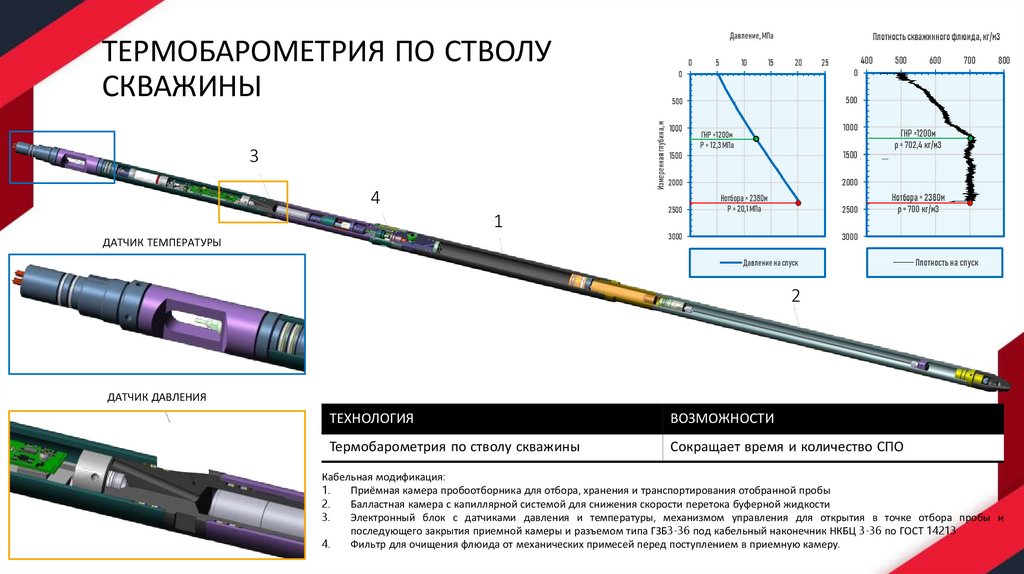

6. ТЕРМОБАРОМЕТРИЯ ПО СТВОЛУ СКВАЖИНЫ

3
4
1
ДАТЧИК ТЕМПЕРАТУРЫ
2
ДАТЧИК ДАВЛЕНИЯ
ТЕХНОЛОГИЯ
ВОЗМОЖНОСТИ
Термобарометрия по стволу скважины
Сокращает время и количество СПО
Кабельная модификация:
1.
Приёмная камера пробоотборника для отбора, хранения и транспортирования отобранной пробы
2.
Балластная камера с капиллярной системой для снижения скорости перетока буферной жидкости
3.
Электронный блок с датчиками давления и температуры, механизмом управления для открытия в точке отбора пробы и
последующего закрытия приемной камеры и разъемом типа ГЗБ3-36 под кабельный наконечник НКБЦ 3-36 по ГОСТ 14213
4.
Фильтр для очищения флюида от механических примесей перед поступлением в приемную камеру.

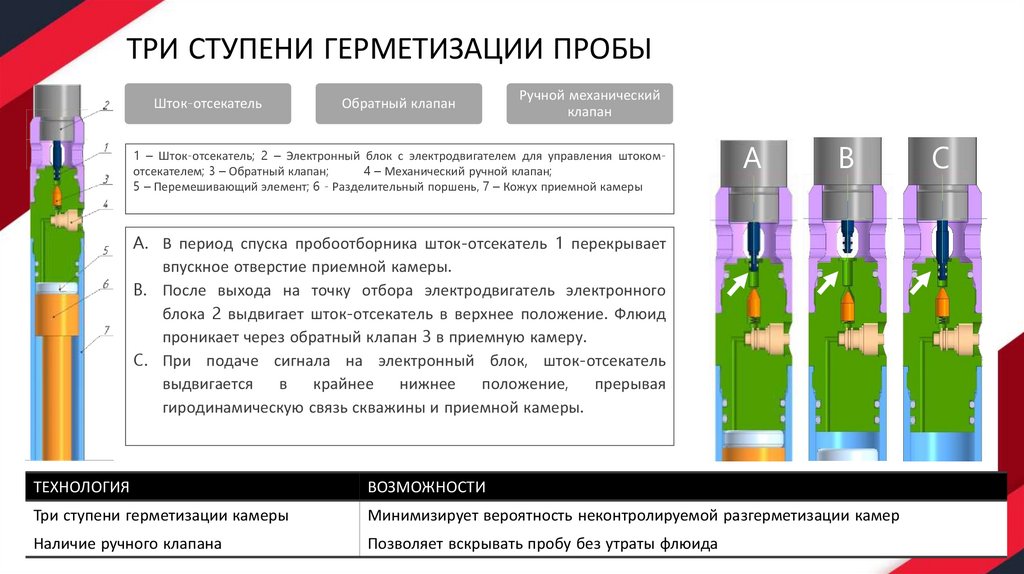

7. ТРИ СТУПЕНИ ГЕРМЕТИЗАЦИИ ПРОБЫ

Шток-отсекатель
Обратный клапан
Ручной механический
клапан
1 – Шток-отсекатель; 2 – Электронный блок с электродвигателем для управления штокомотсекателем; 3 – Обратный клапан;
4 – Механический ручной клапан;
5 – Перемешивающий элемент; 6 - Разделительный поршень, 7 – Кожух приемной камеры
A
B
A. В период спуска пробоотборника шток-отсекатель 1 перекрывает
впускное отверстие приемной камеры.
B. После выхода на точку отбора электродвигатель электронного
блока 2 выдвигает шток-отсекатель в верхнее положение. Флюид
проникает через обратный клапан 3 в приемную камеру.
C. При подаче сигнала на электронный блок, шток-отсекатель
выдвигается
в
крайнее
нижнее
положение,
прерывая
гиродинамическую связь скважины и приемной камеры.
ТЕХНОЛОГИЯ
ВОЗМОЖНОСТИ
Три ступени герметизации камеры
Минимизирует вероятность неконтролируемой разгерметизации камер
Наличие ручного клапана
Позволяет вскрывать пробу без утраты флюида
C

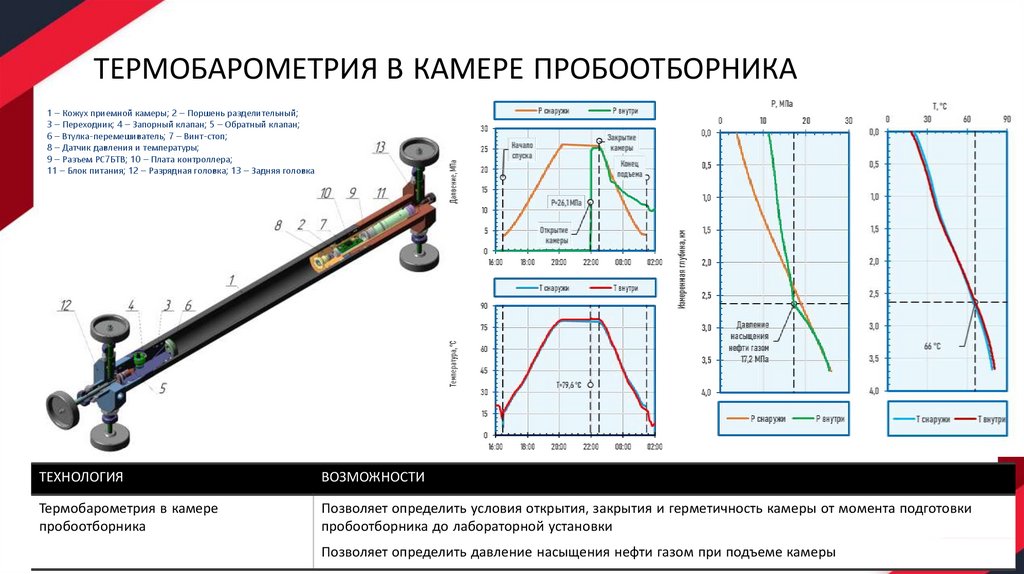

8. ТЕРМОБАРОМЕТРИЯ В КАМЕРЕ ПРОБООТБОРНИКА

1 – Кожух приемной камеры; 2 – Поршень разделительный;
3 – Переходник; 4 – Запорный клапан; 5 – Обратный клапан;
6 – Втулка-перемешиватель; 7 – Винт-стоп;
8 – Датчик давления и температуры;
9 – Разъем РС7БТВ; 10 – Плата контроллера;
11 – Блок питания; 12 – Разрядная головка; 13 – Задняя головка
ТЕХНОЛОГИЯ
ВОЗМОЖНОСТИ
Термобарометрия в камере
пробоотборника
Позволяет определить условия открытия, закрытия и герметичность камеры от момента подготовки
пробоотборника до лабораторной установки
Позволяет определить давление насыщения нефти газом при подъеме камеры

9. ПРОМЫСЛОВАЯ ОЦЕНКА КАЧЕСТВА ПРОБ

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«ОЙЛГИС»
ПРОМЫСЛОВАЯ ОЦЕНКА КАЧЕСТВА ПРОБ

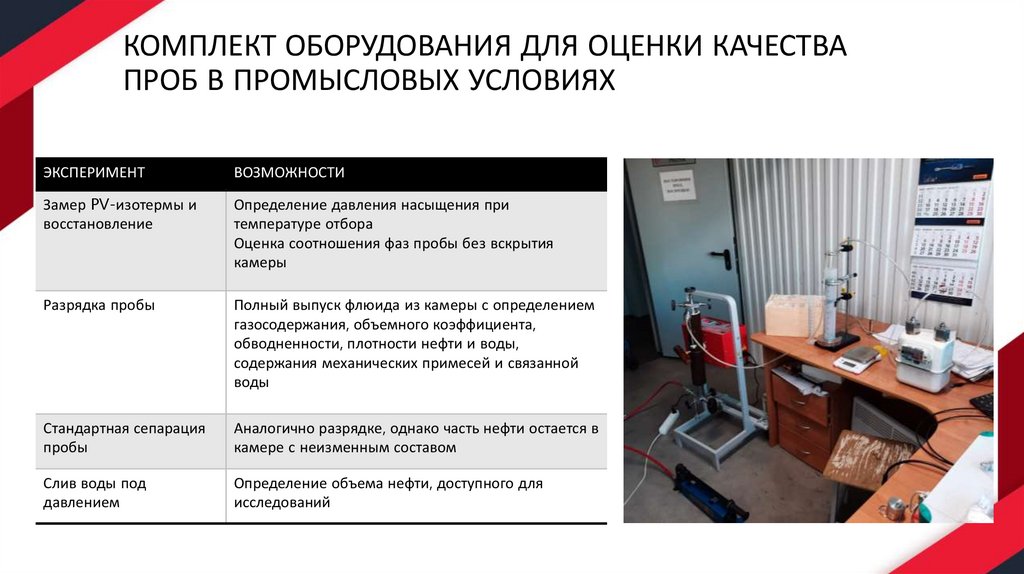

10. КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ОЦЕНКИ КАЧЕСТВА ПРОБ В ПРОМЫСЛОВЫХ УСЛОВИЯХ

ЭКСПЕРИМЕНТ
ВОЗМОЖНОСТИ
Замер PV-изотермы и
восстановление
Определение давления насыщения при
температуре отбора
Оценка соотношения фаз пробы без вскрытия
камеры
Разрядка пробы
Полный выпуск флюида из камеры с определением
газосодержания, объемного коэффициента,
обводненности, плотности нефти и воды,
содержания механических примесей и связанной
воды
Стандартная сепарация
пробы
Аналогично разрядке, однако часть нефти остается в
камере с неизменным составом
Слив воды под
давлением
Определение объема нефти, доступного для
исследований

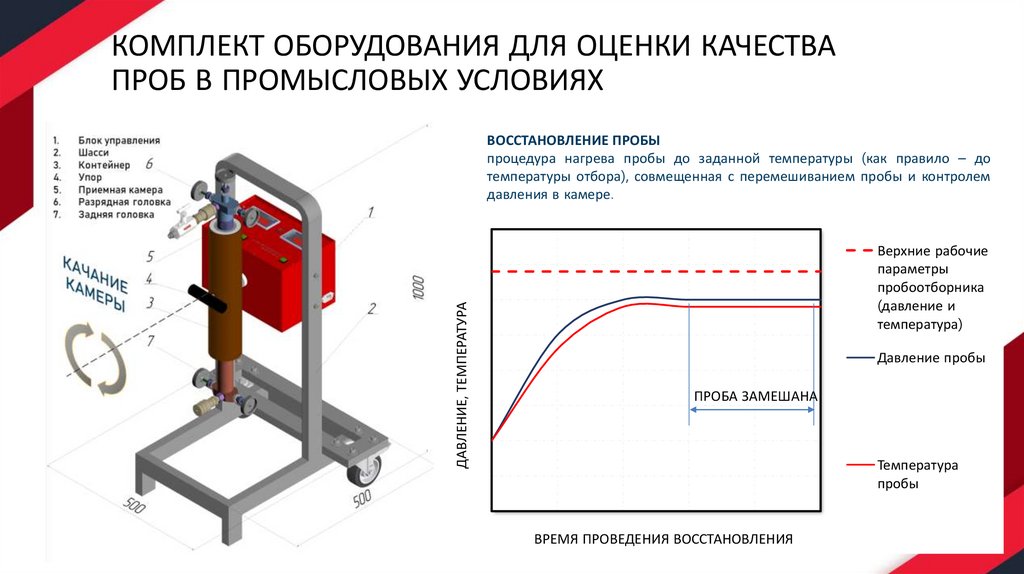

11. КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ОЦЕНКИ КАЧЕСТВА ПРОБ В ПРОМЫСЛОВЫХ УСЛОВИЯХ

ДАВЛЕНИЕ, ТЕМПЕРАТУРА
ВОССТАНОВЛЕНИЕ ПРОБЫ
процедура нагрева пробы до заданной температуры (как правило – до
температуры отбора), совмещенная с перемешиванием пробы и контролем
давления в камере.
Верхние рабочие
параметры
пробоотборника
(давление и
температура)
Давление пробы
ПРОБА ЗАМЕШАНА
Температура
пробы
ВРЕМЯ ПРОВЕДЕНИЯ ВОССТАНОВЛЕНИЯ

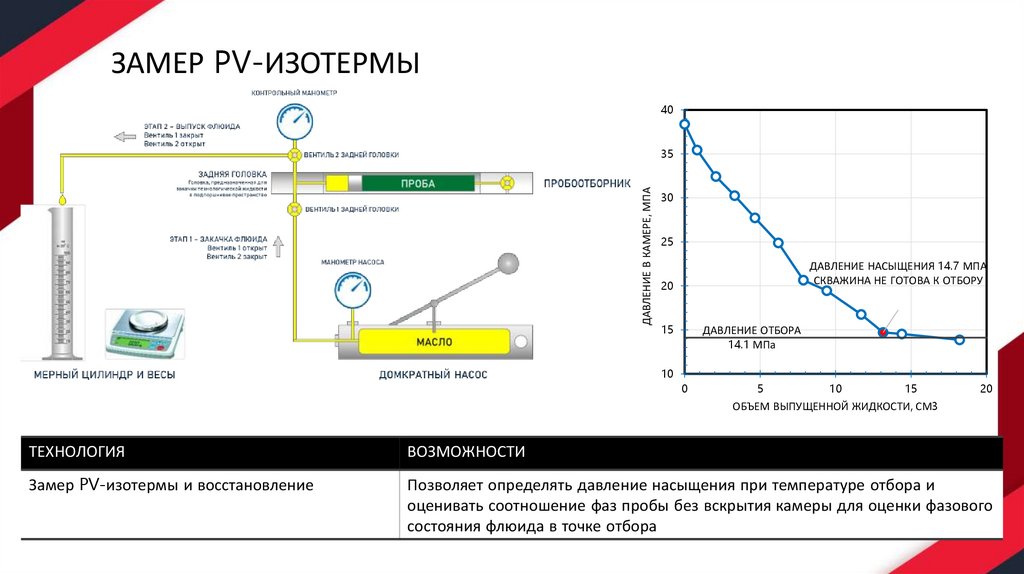

12. ЗАМЕР PV-ИЗОТЕРМЫ

40
ДАВЛЕНИЕ В КАМЕРЕ, МПА
35
30
25
ДАВЛЕНИЕ НАСЫЩЕНИЯ 14.7 МПА
СКВАЖИНА НЕ ГОТОВА К ОТБОРУ
20
15
ДАВЛЕНИЕ ОТБОРА
14.1 МПа
10
0
5
10
15
ОБЪЕМ ВЫПУЩЕННОЙ ЖИДКОСТИ, СМ3
20
ТЕХНОЛОГИЯ
ВОЗМОЖНОСТИ
Замер PV-изотермы и восстановление
Позволяет определять давление насыщения при температуре отбора и
оценивать соотношение фаз пробы без вскрытия камеры для оценки фазового
состояния флюида в точке отбора

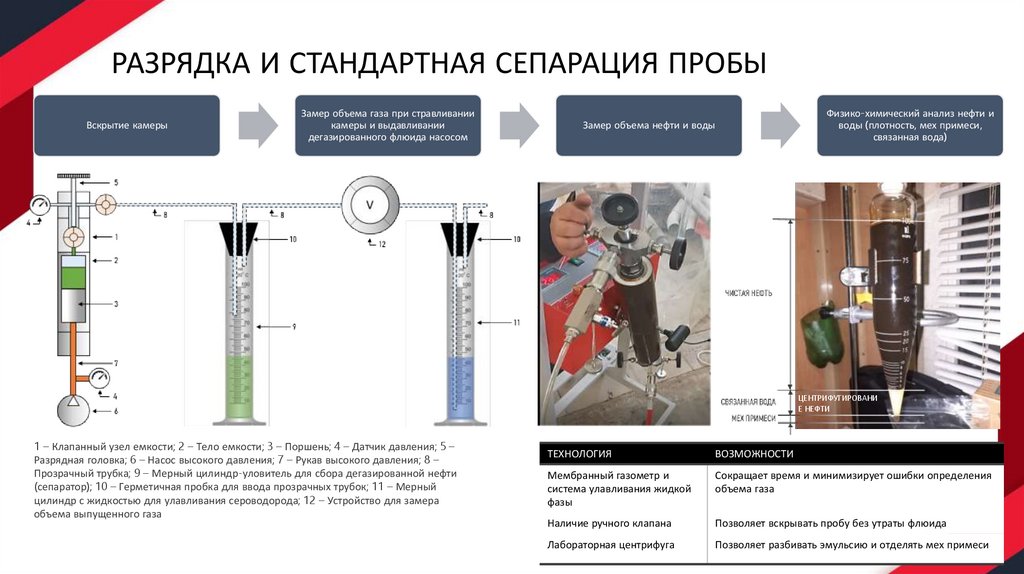

13. РАЗРЯДКА И СТАНДАРТНАЯ СЕПАРАЦИЯ ПРОБЫ

Вскрытие камеры
Замер объема газа при стравливании
камеры и выдавливании
дегазированного флюида насосом
Замер объема нефти и воды
Физико-химический анализ нефти и
воды (плотность, мех примеси,
связанная вода)
ЦЕНТРИФУГИРОВАНИ
Е НЕФТИ
1 – Клапанный узел емкости; 2 – Тело емкости; 3 – Поршень; 4 – Датчик давления; 5 –
Разрядная головка; 6 – Насос высокого давления; 7 – Рукав высокого давления; 8 –
Прозрачный трубка; 9 – Мерный цилиндр-уловитель для сбора дегазированной нефти
(сепаратор); 10 – Герметичная пробка для ввода прозрачных трубок; 11 – Мерный
цилиндр с жидкостью для улавливания сероводорода; 12 – Устройство для замера
объема выпущенного газа
ТЕХНОЛОГИЯ
ВОЗМОЖНОСТИ
Мембранный газометр и
система улавливания жидкой
фазы
Сокращает время и минимизирует ошибки определения
объема газа
Наличие ручного клапана
Позволяет вскрывать пробу без утраты флюида
Лабораторная центрифуга
Позволяет разбивать эмульсию и отделять мех примеси

14. ТРАНСПОРТИРОВКА ПРОБ

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«ОЙЛГИС»
ТРАНСПОРТИРОВКА ПРОБ

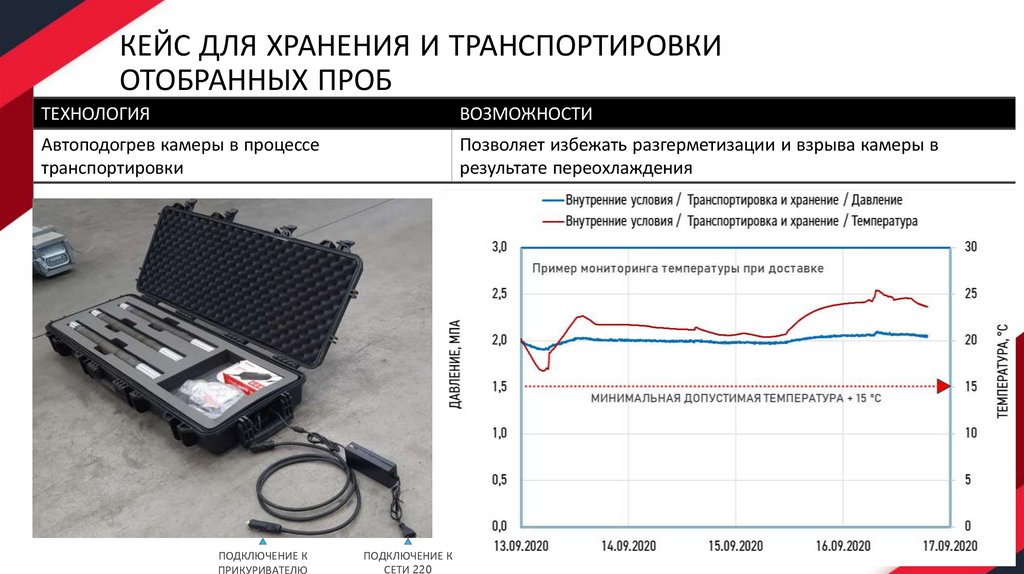

15. КЕЙС ДЛЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ ОТОБРАННЫХ ПРОБ

ТЕХНОЛОГИЯ
ВОЗМОЖНОСТИ
Автоподогрев камеры в процессе
транспортировки
Позволяет избежать разгерметизации и взрыва камеры в
результате переохлаждения
ПОДКЛЮЧЕНИЕ К
ПРИКУРИВАТЕЛЮ
ПОДКЛЮЧЕНИЕ К
СЕТИ 220
