Классификация тракторов и автомобилей и их основные механизмы

1. КЛАССИФИКАЦИЯ ТРАКТОРОВ И АВТОМОБИЛЕЙ И ИХ ОСНОВНЫЕ МЕХАНИЗМЫ

Лекция 1
КЛАССИФИКАЦИЯ
ТРАКТОРОВ И АВТОМОБИЛЕЙ
И ИХ
ОСНОВНЫЕ МЕХАНИЗМЫ

2. 1. Классификация тракторов и автомобилей

Трактор - колесная или гусеничная самоходная
машина,
предназначенная
для
передвижения
прицепных или навесных сельскохозяйственных,
дорожных и других машин и орудий и буксирования
различных прицепов.
При этом механизмы навешиваемых или буксируемых
машин могут приводиться в действие от двигателя
трактора через специальный вал отбора мощности.
Двигатель трактора может также приводить в
движение, стационарные машины, для чего трактор
оборудуют приводным шкивом.

3. Классификация тракторов

1. По назначению:
а) общего назначения — применяются для пахоты,
посева, культивации, уборки зерновых культур и т. д.
К-701
Т-150.

4.

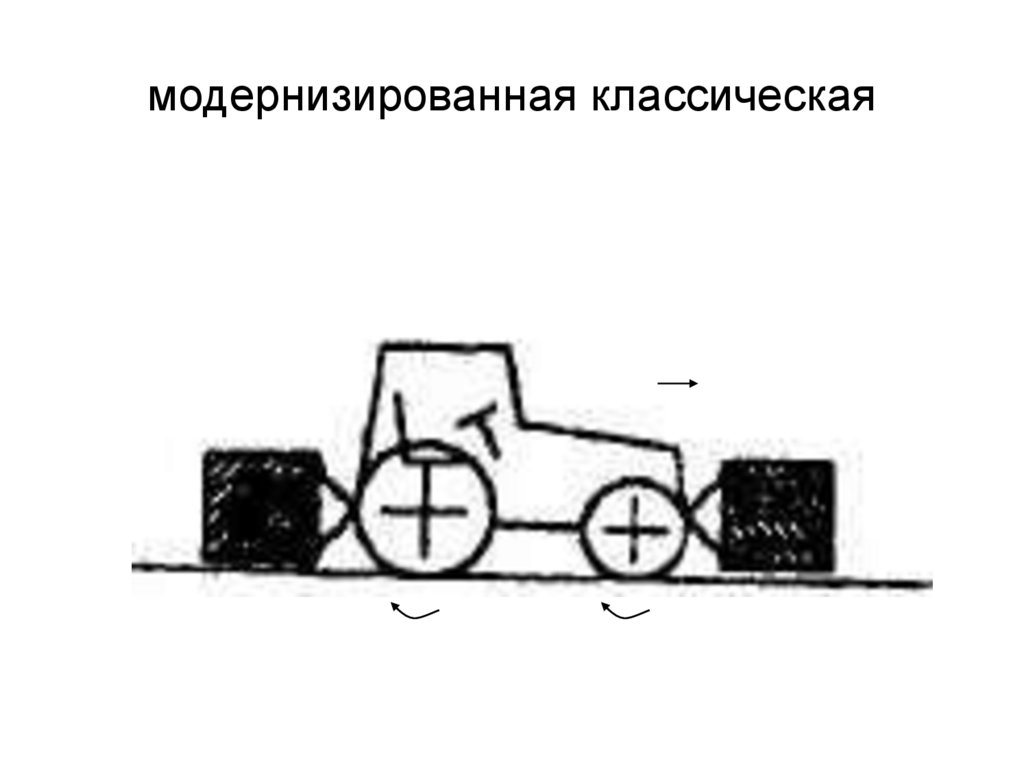

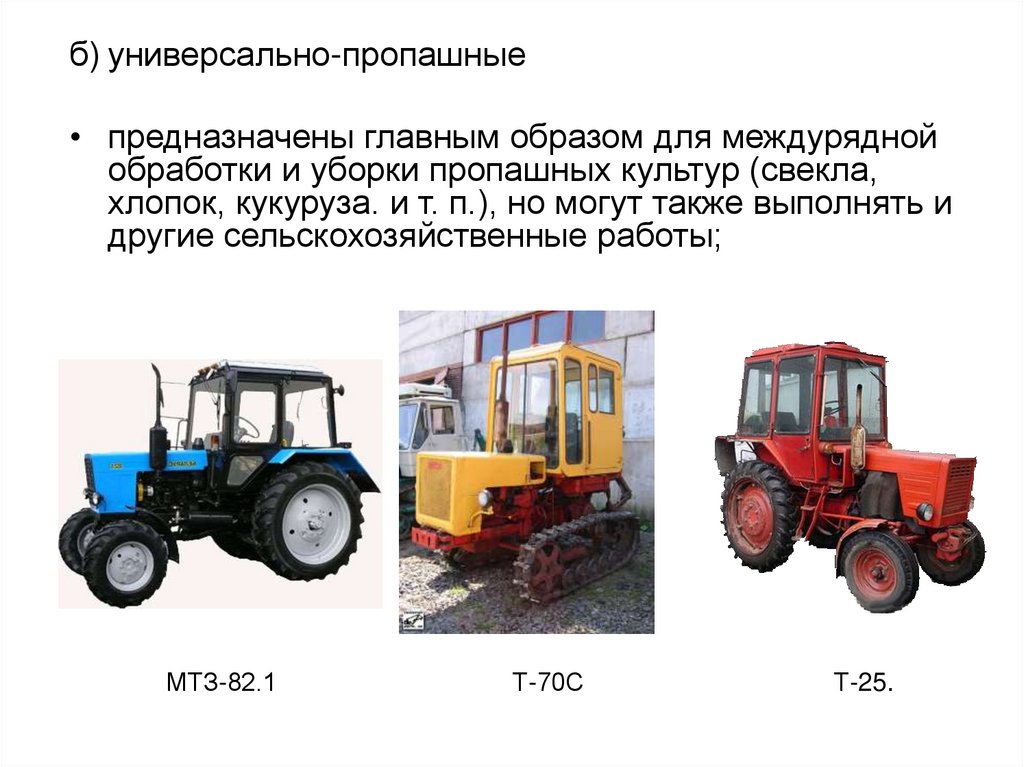

б) универсально-пропашные

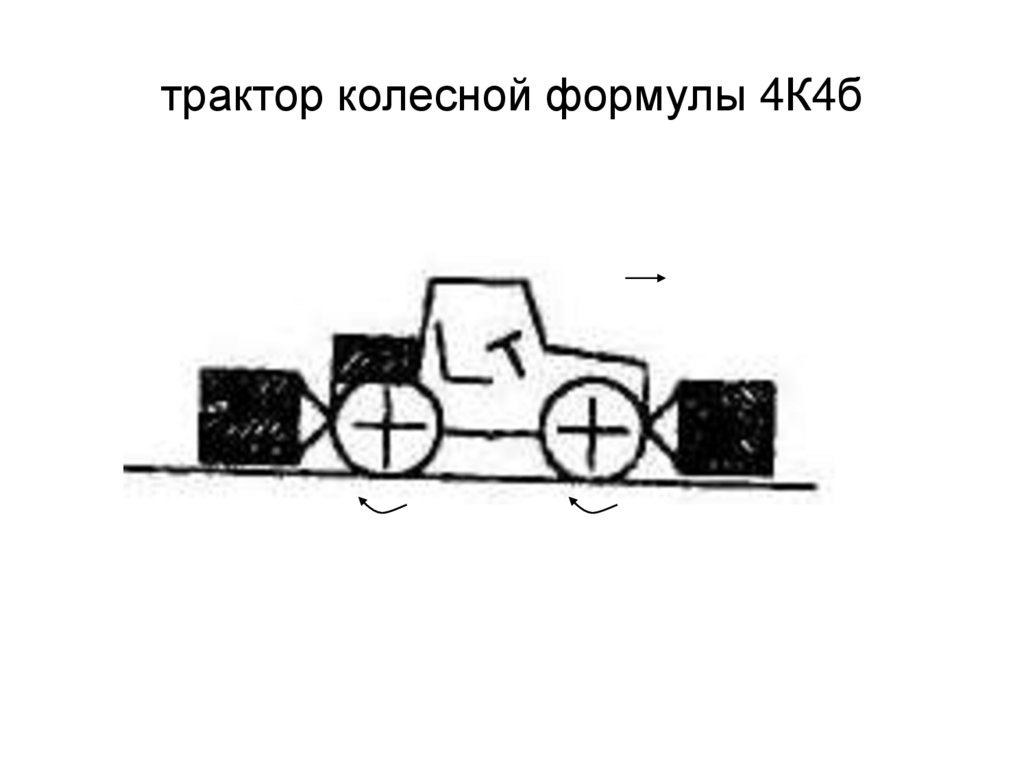

• предназначены главным образом для междурядной
обработки и уборки пропашных культур (свекла,
хлопок, кукуруза. и т. п.), но могут также выполнять и
другие сельскохозяйственные работы;
МТЗ-82.1
Т-70С
Т-25.

5.

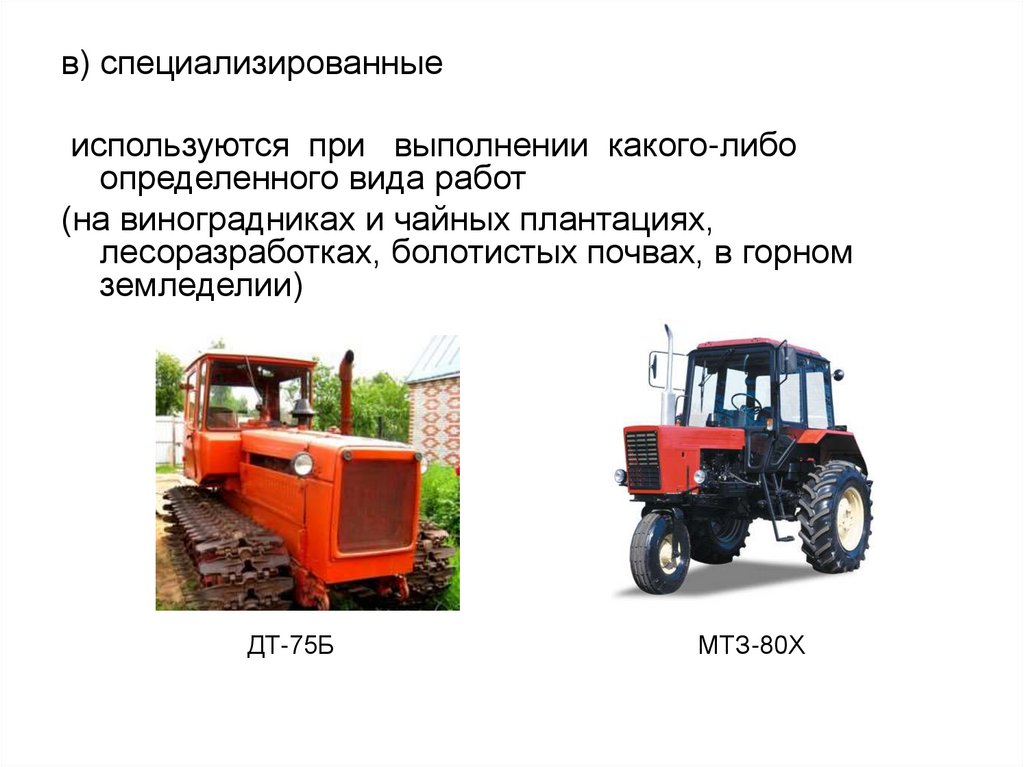

в) специализированные
используются при выполнении какого-либо
определенного вида работ
(на виноградниках и чайных плантациях,
лесоразработках, болотистых почвах, в горном
земледелии)
ДТ-75Б
МТЗ-80Х

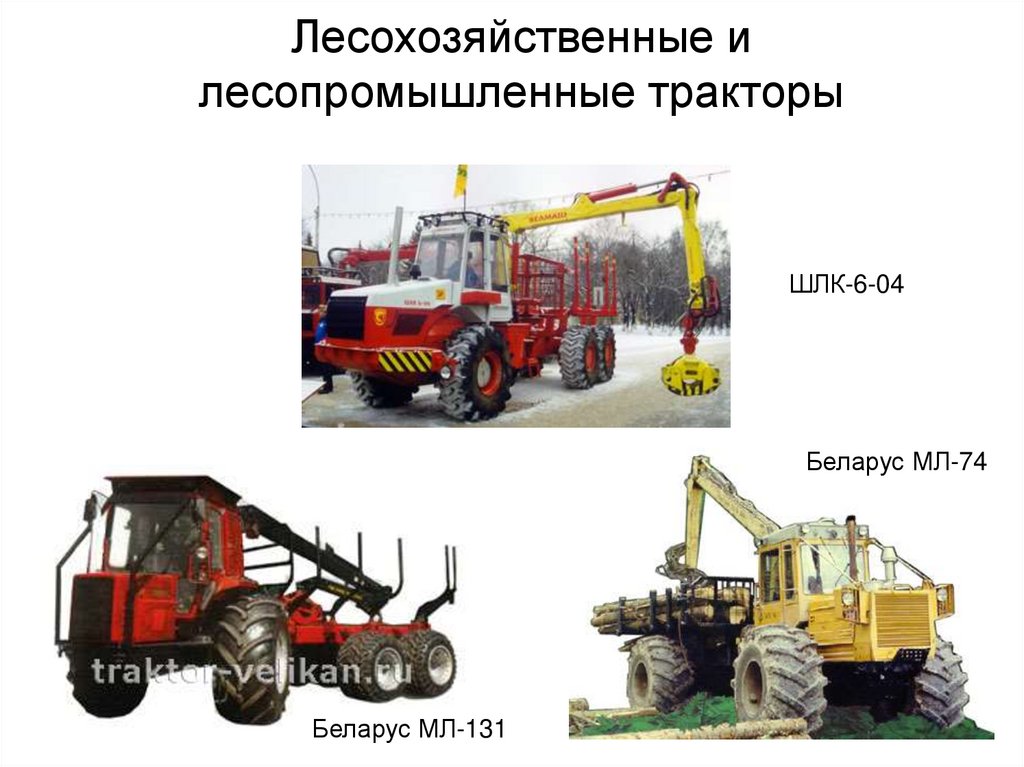

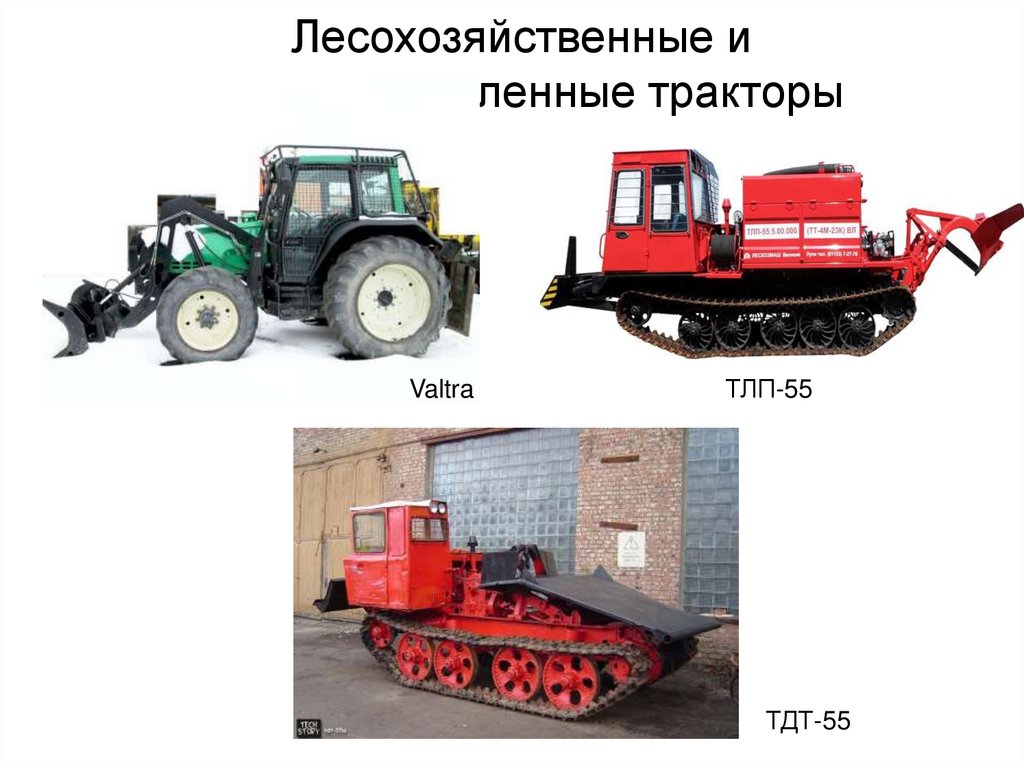

6. Лесохозяйственные и лесопромышленные тракторы

Беларус Л1221
Беларус ТТР-401М
Беларус Л82.2

7. Лесохозяйственные и лесопромышленные тракторы

Valtra
ТЛП-55
ТДТ-55

8. Лесохозяйственные и лесопромышленные тракторы

ШЛК-6-04
Беларус МЛ-74
Беларус МЛ-131

9.

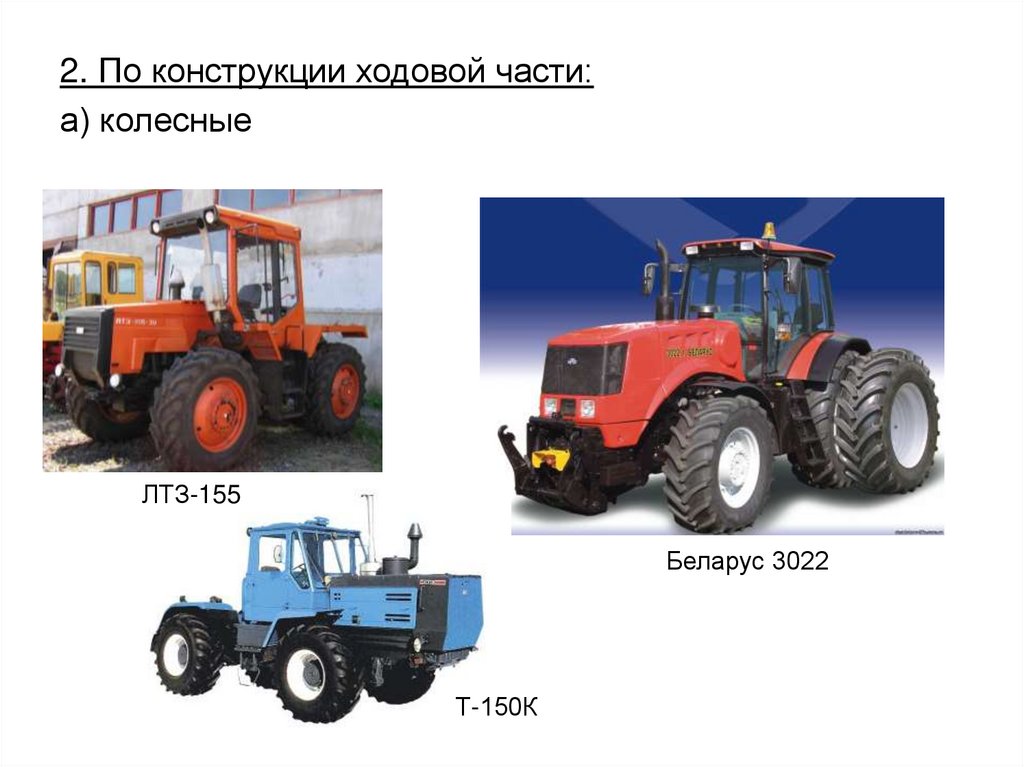

2. По конструкции ходовой части:
а) колесные
ЛТЗ-155
Беларус 3022
Т-150К

10.

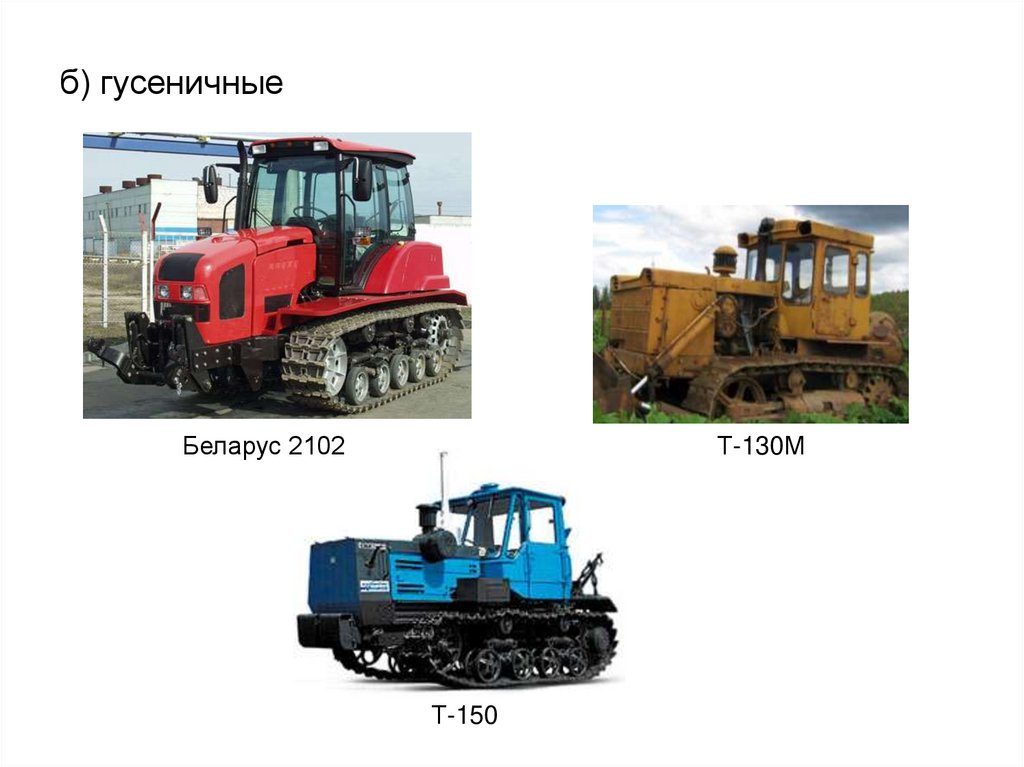

б) гусеничные
Беларус 2102
Т-130М
Т-150

11.

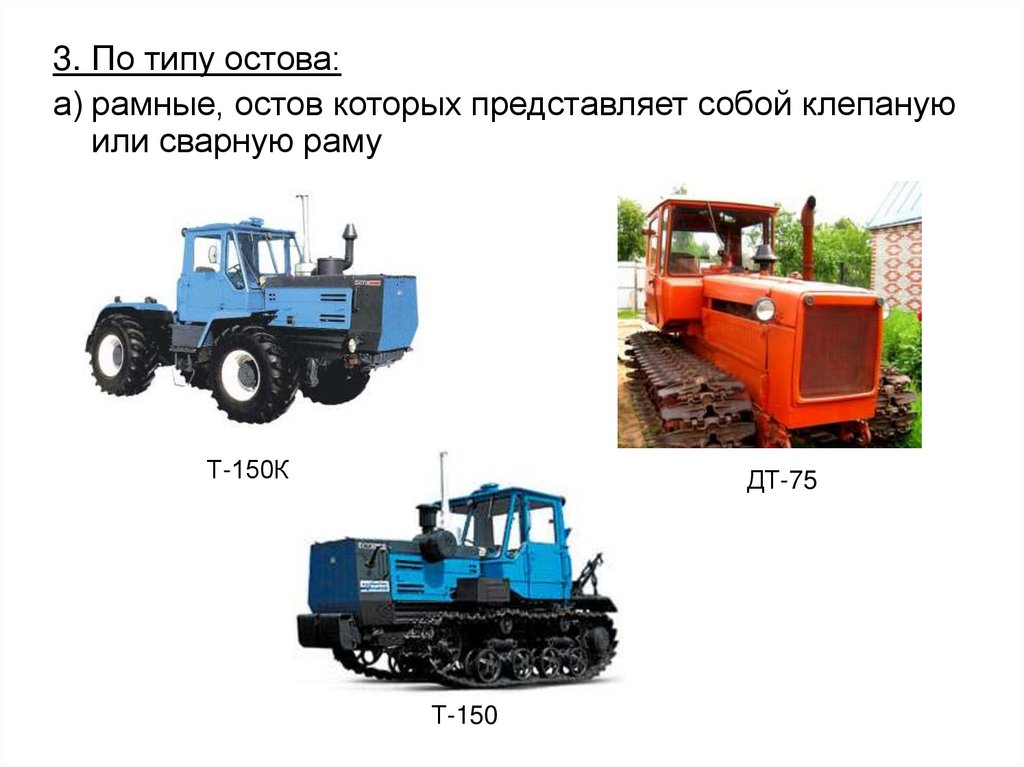

3. По типу остова:
а) рамные, остов которых представляет собой клепаную
или сварную раму
Т-150К
ДТ-75
Т-150

12.

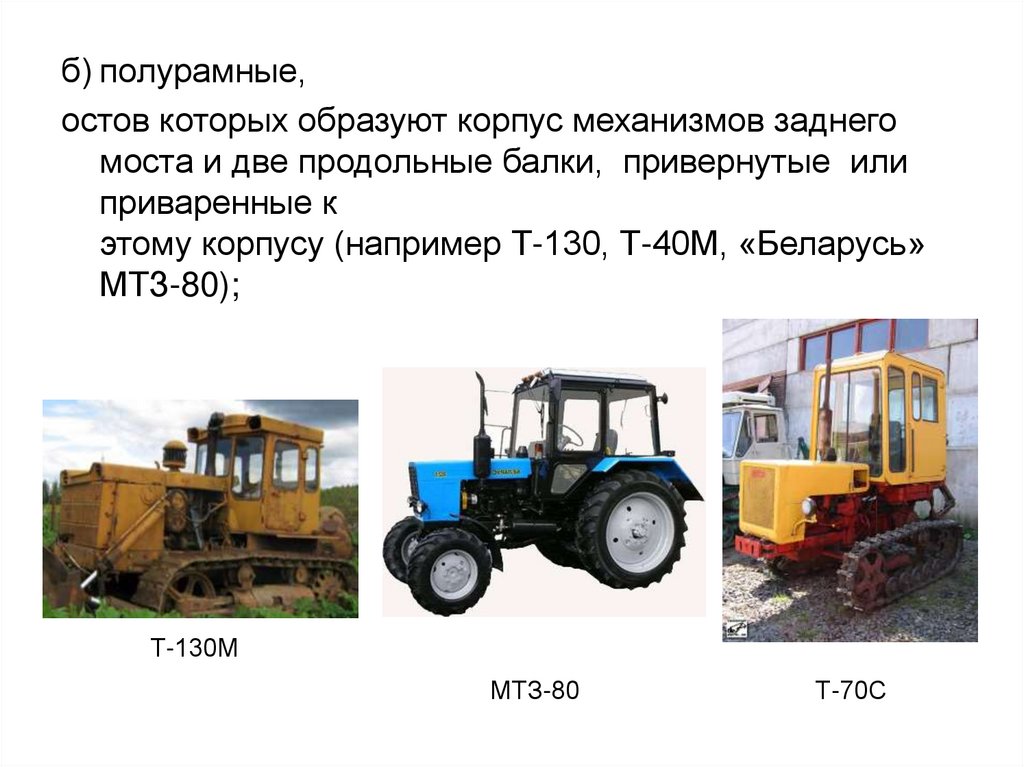

б) полурамные,
остов которых образуют корпус механизмов заднего
моста и две продольные балки, привернутые или
приваренные к
этому корпусу (например Т-130, Т-40М, «Беларусь»
МТЗ-80);
Т-130М
МТЗ-80
Т-70С

13.

• в) безрамные, остов которых состоит из
соединенных между собой
корпусов отдельных механизмов.

14.

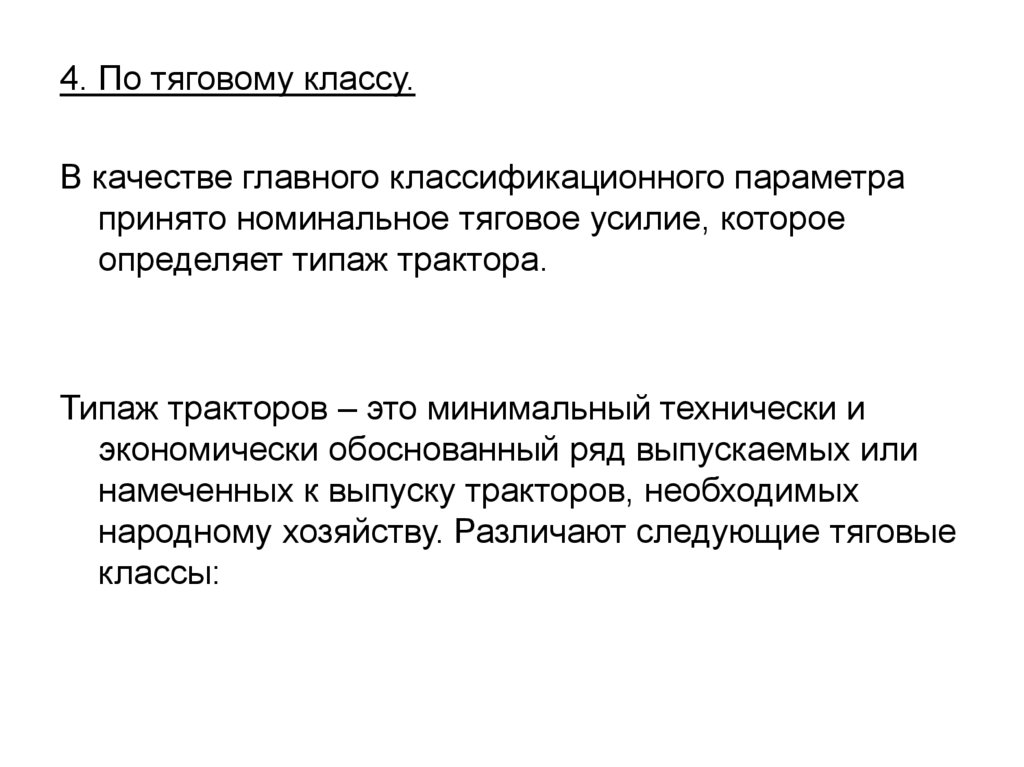

4. По тяговому классу.
В качестве главного классификационного параметра
принято номинальное тяговое усилие, которое
определяет типаж трактора.
Типаж тракторов – это минимальный технически и
экономически обоснованный ряд выпускаемых или
намеченных к выпуску тракторов, необходимых
народному хозяйству. Различают следующие тяговые
классы:

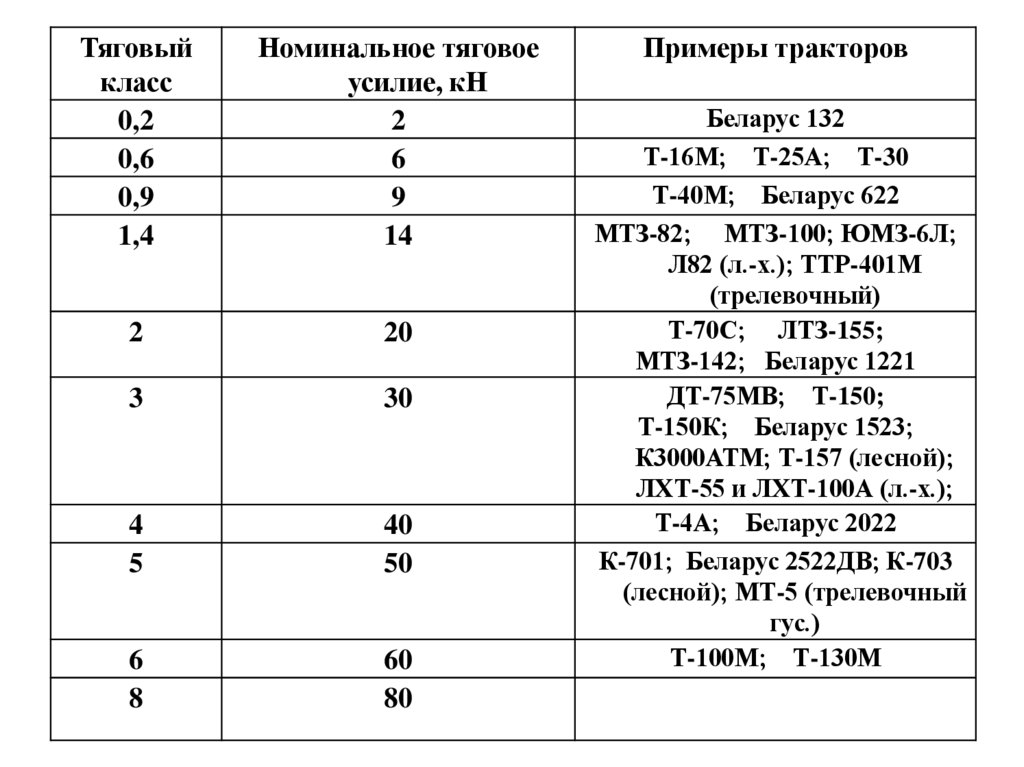

15.

Тяговый
класс
0,2
0,6
0,9
1,4
Номинальное тяговое
усилие, кН
2
6
9
14
2
20
3
30
4
5
40
50
6
8
60
80
Примеры тракторов
Беларус 132
Т-16М; Т-25А; Т-30
Т-40М; Беларус 622
МТЗ-82; МТЗ-100; ЮМЗ-6Л;
Л82 (л.-х.); ТТР-401М
(трелевочный)
Т-70С; ЛТЗ-155;
МТЗ-142; Беларус 1221
ДТ-75МВ; Т-150;
Т-150К; Беларус 1523;
К3000АТМ; Т-157 (лесной);
ЛХТ-55 и ЛХТ-100А (л.-х.);
Т-4А; Беларус 2022
К-701; Беларус 2522ДВ; К-703
(лесной); МТ-5 (трелевочный
гус.)
Т-100М; Т-130М

16.

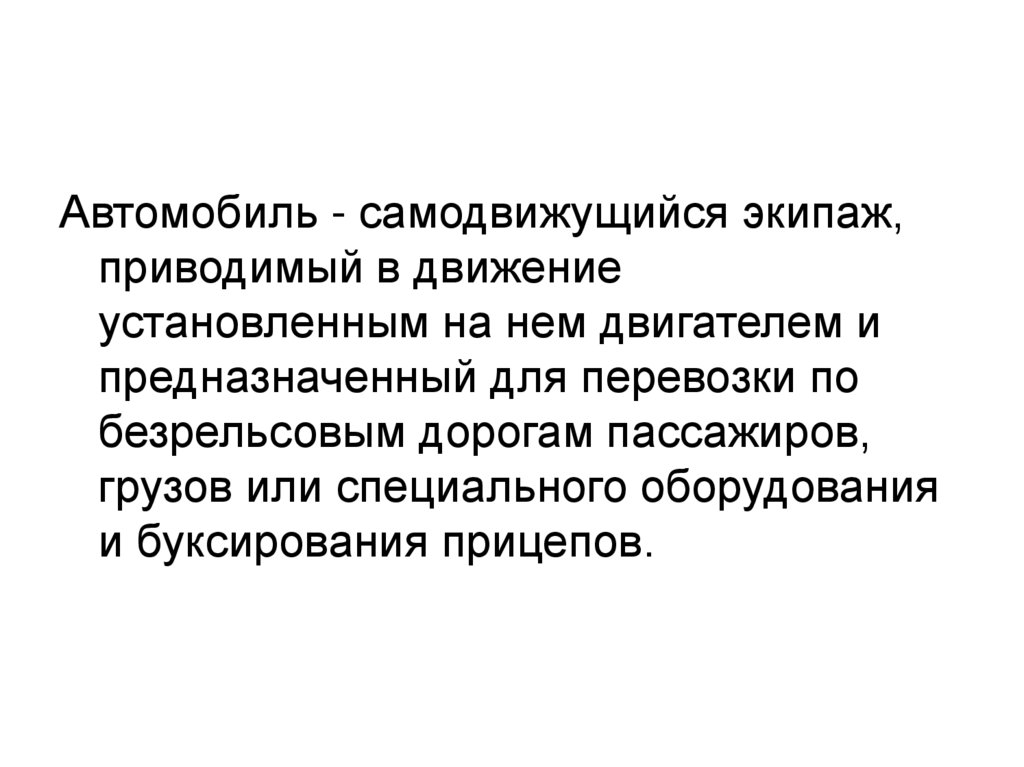

Автомобиль - самодвижущийся экипаж,
приводимый в движение
установленным на нем двигателем и
предназначенный для перевозки по
безрельсовым дорогам пассажиров,
грузов или специального оборудования
и буксирования прицепов.

17.

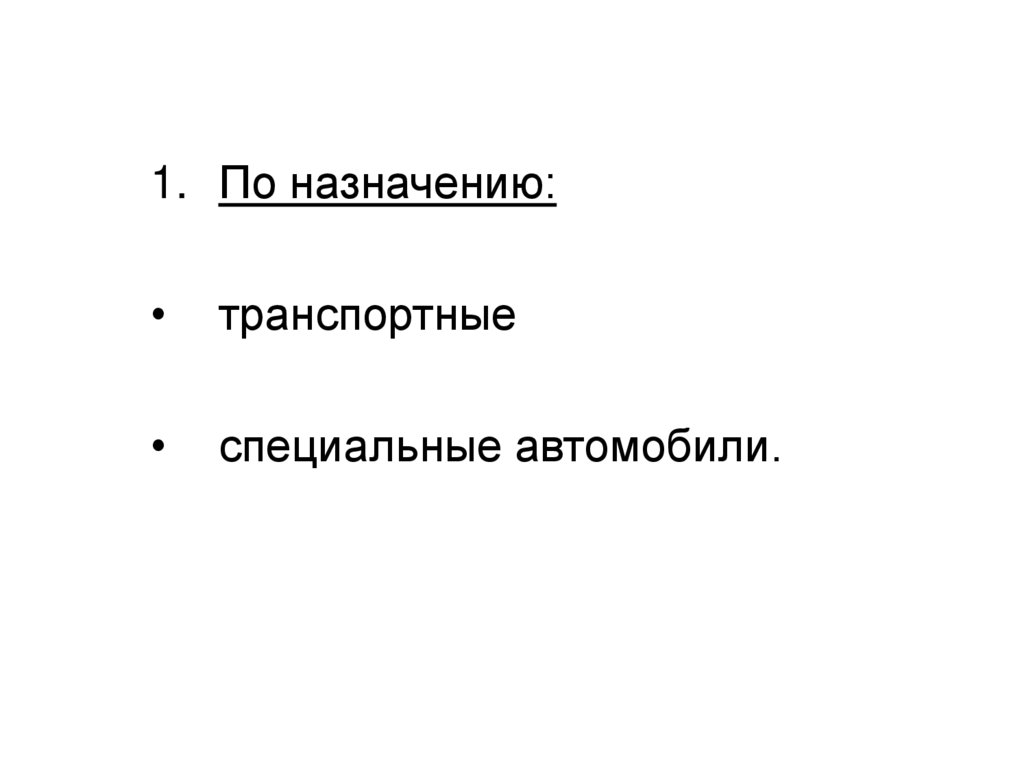

1. По назначению:
транспортные
специальные автомобили.

18.

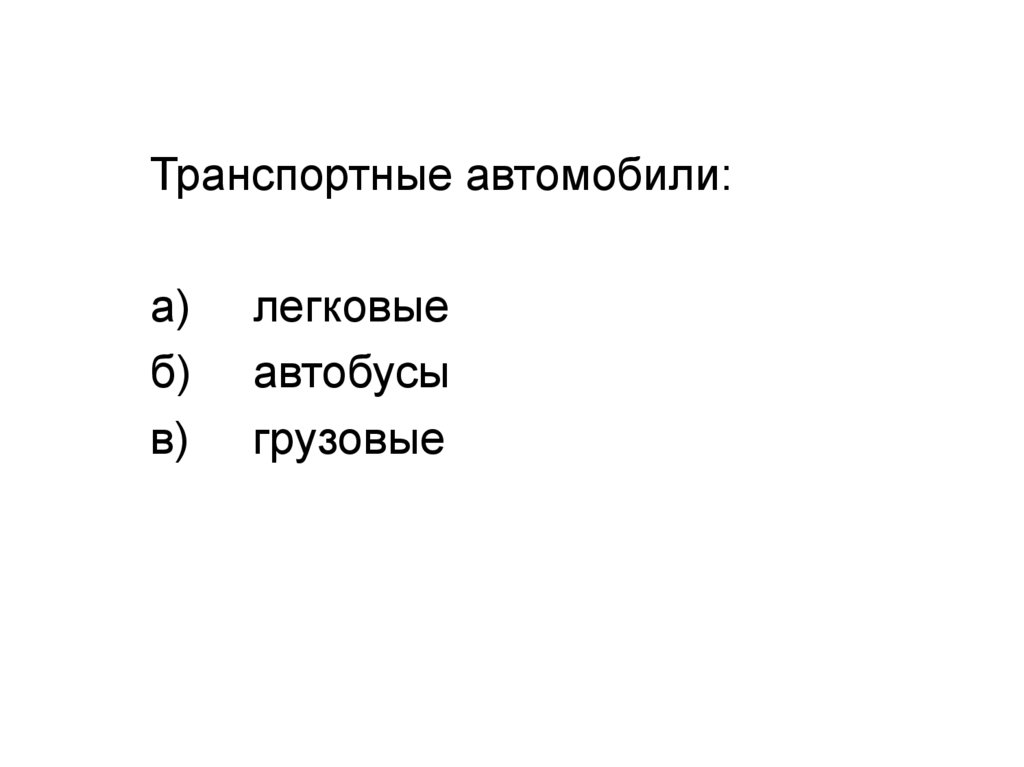

Транспортные автомобили:
а)
б)
в)
легковые
автобусы
грузовые

19.

Автомобили специального назначения
служат для выполнения каких-либо определенных
работ и оборудованы ответствующими
приспособлениями и устройствами
пожарные, поливочные автомобили, автокраны,
автовышки и другие

20.

2.

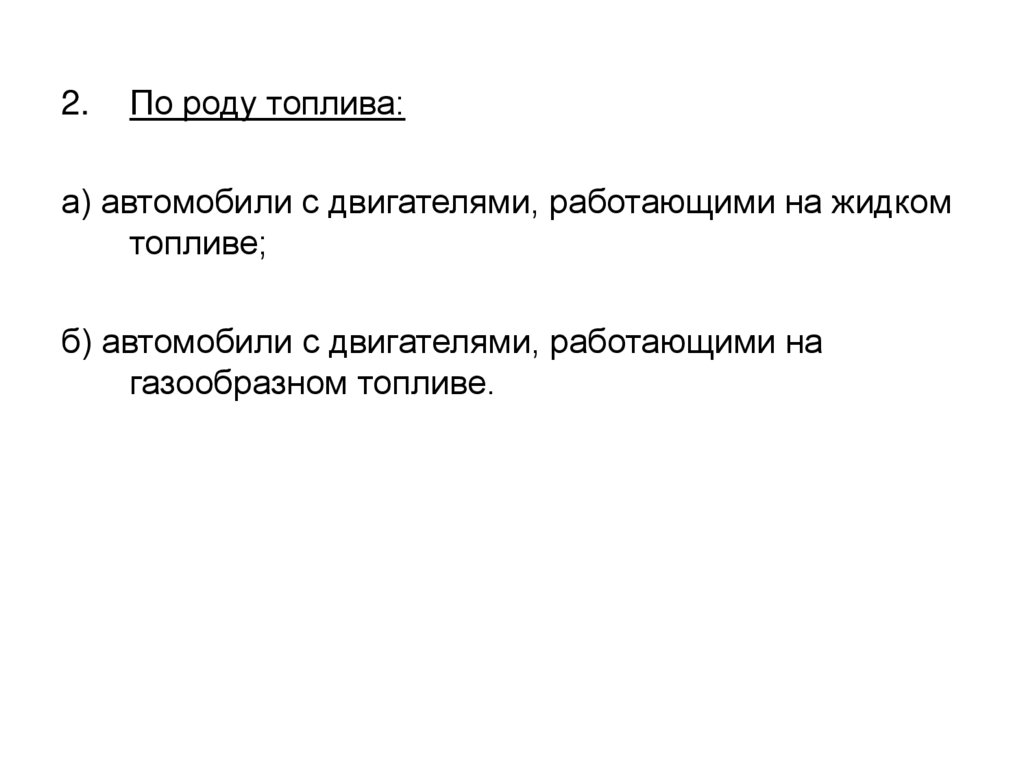

По роду топлива:
а) автомобили с двигателями, работающими на жидком
топливе;
б) автомобили с двигателями, работающими на
газообразном топливе.

21.

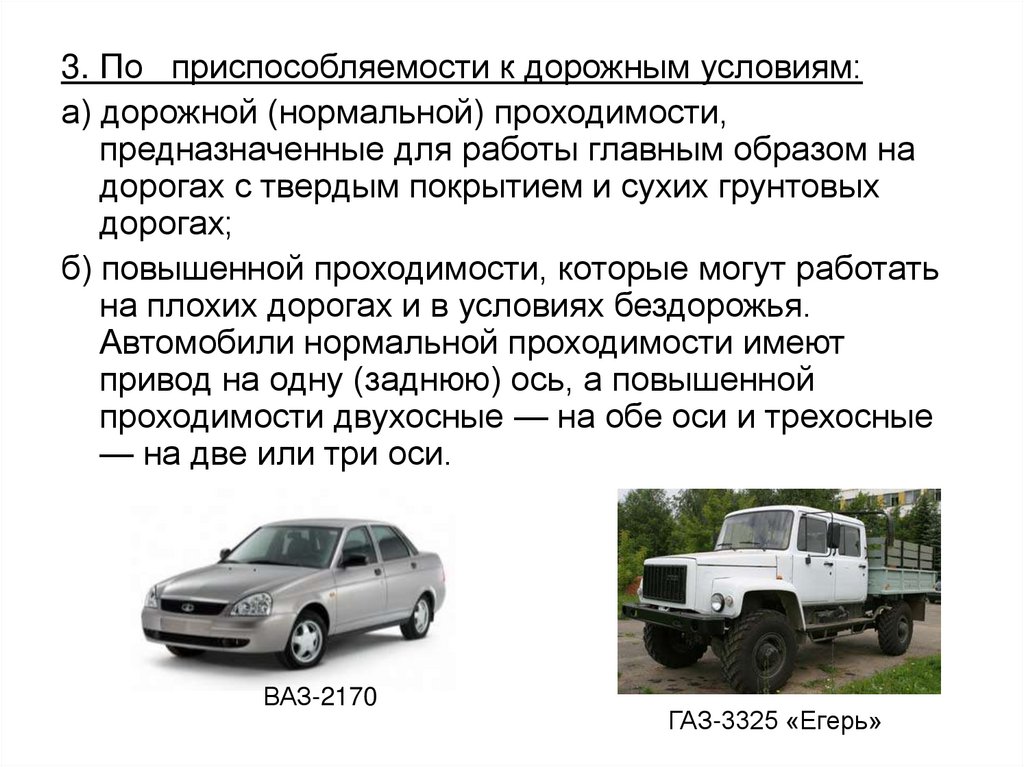

3. По приспособляемости к дорожным условиям:
а) дорожной (нормальной) проходимости,
предназначенные для работы главным образом на
дорогах с твердым покрытием и сухих грунтовых
дорогах;
б) повышенной проходимости, которые могут работать
на плохих дорогах и в условиях бездорожья.
Автомобили нормальной проходимости имеют
привод на одну (заднюю) ось, а повышенной
проходимости двухосные — на обе оси и трехосные
— на две или три оси.
ВАЗ-2170
ГАЗ-3325 «Егерь»

22.

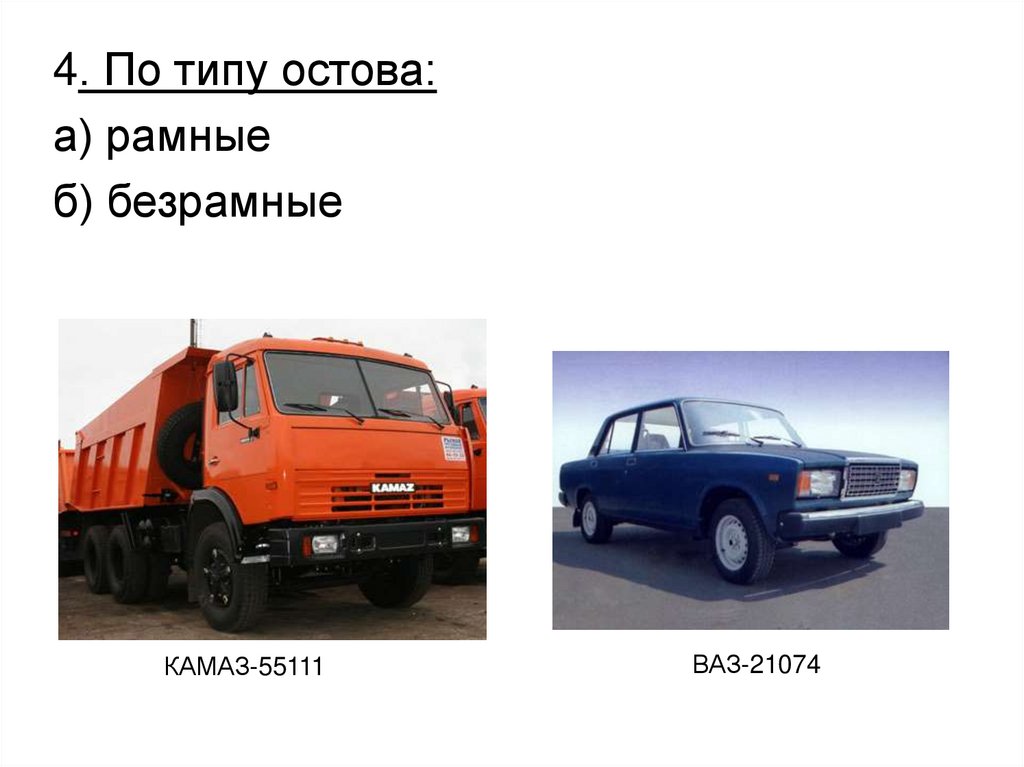

4. По типу остова:
а) рамные
б) безрамные
КАМАЗ-55111
ВАЗ-21074

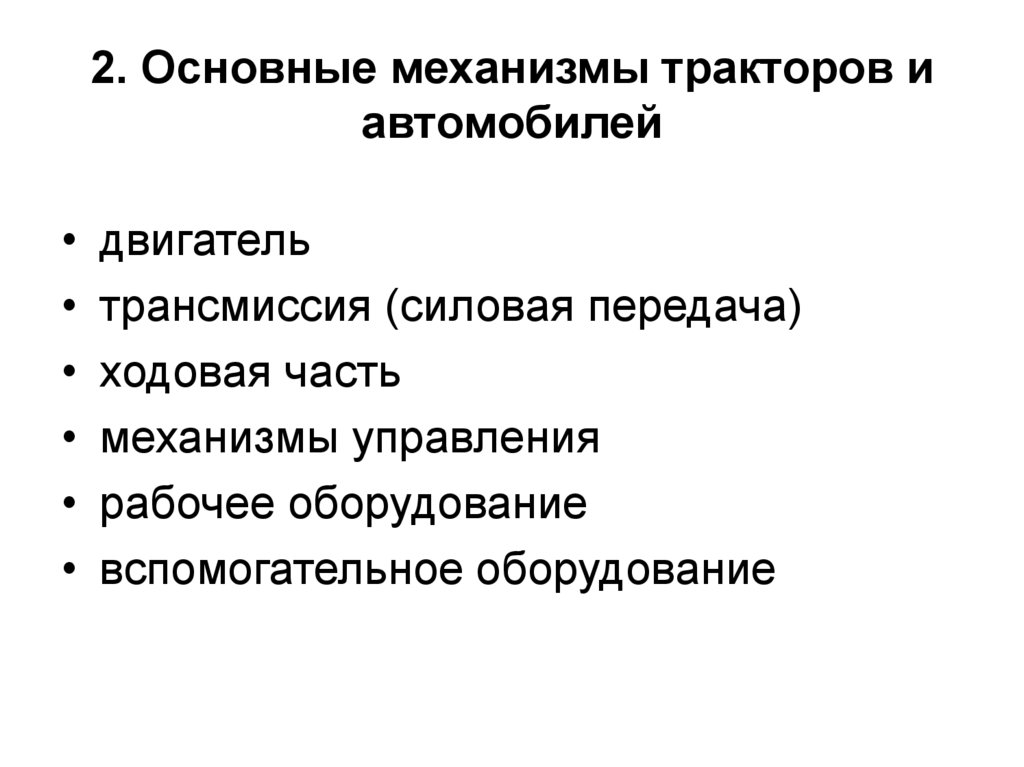

23. 2. Основные механизмы тракторов и автомобилей

• двигатель
• трансмиссия (силовая передача)
• ходовая часть
• механизмы управления
• рабочее оборудование
• вспомогательное оборудование

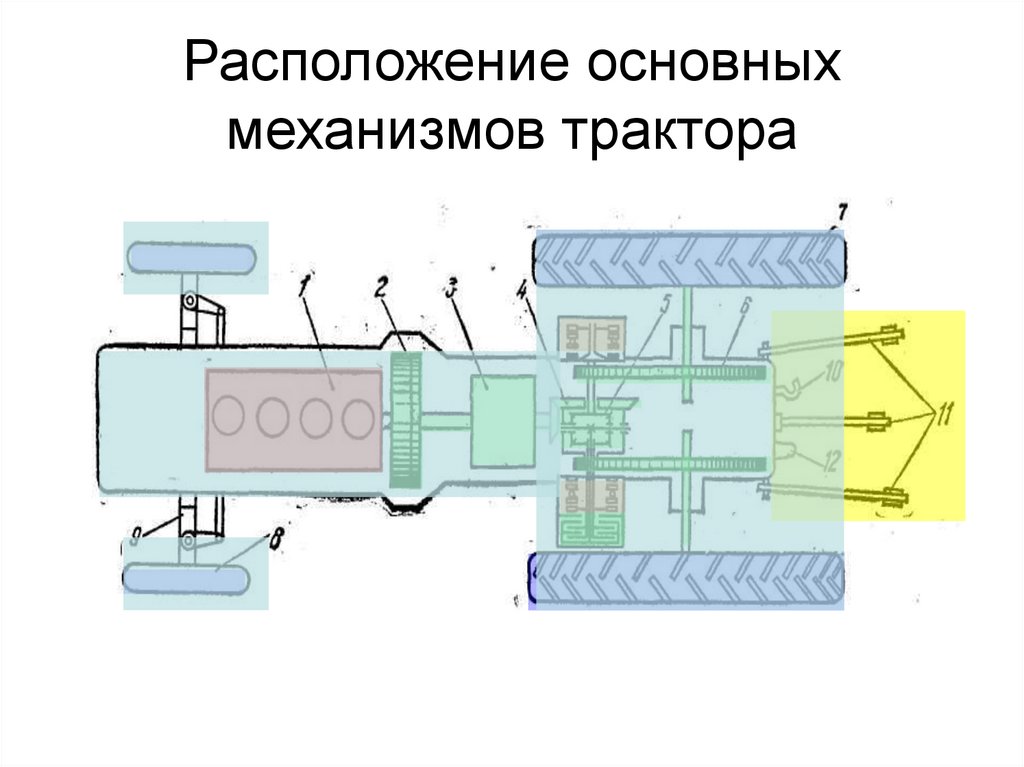

24. Расположение основных механизмов трактора

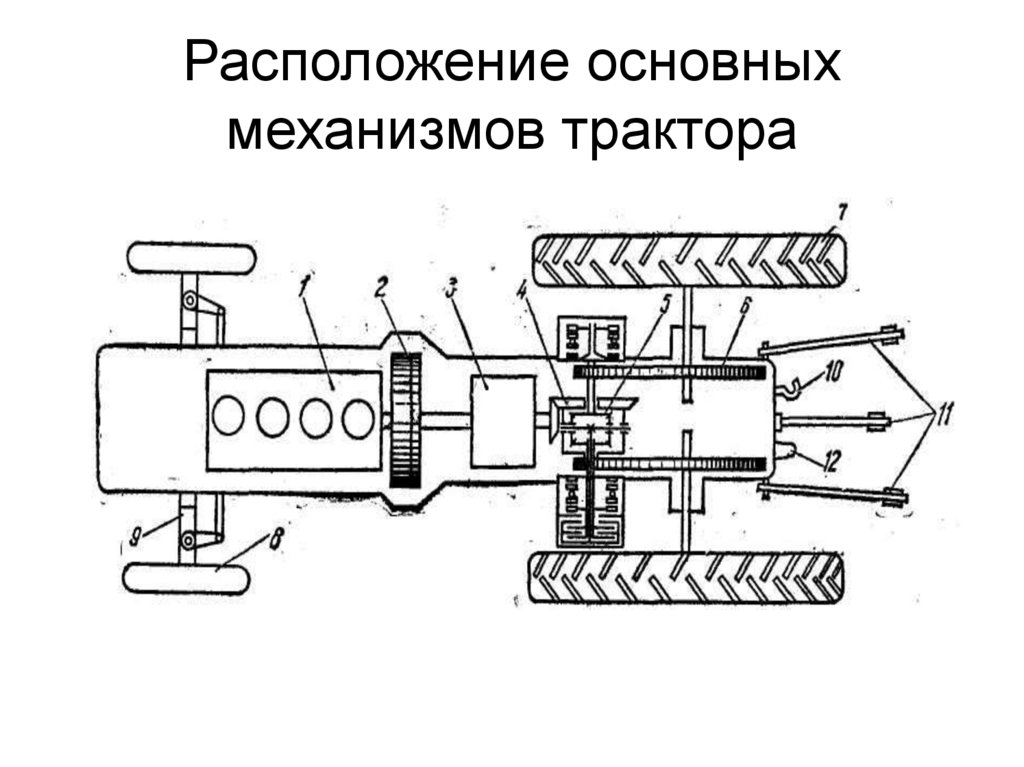

25. Расположение основных механизмов трактора

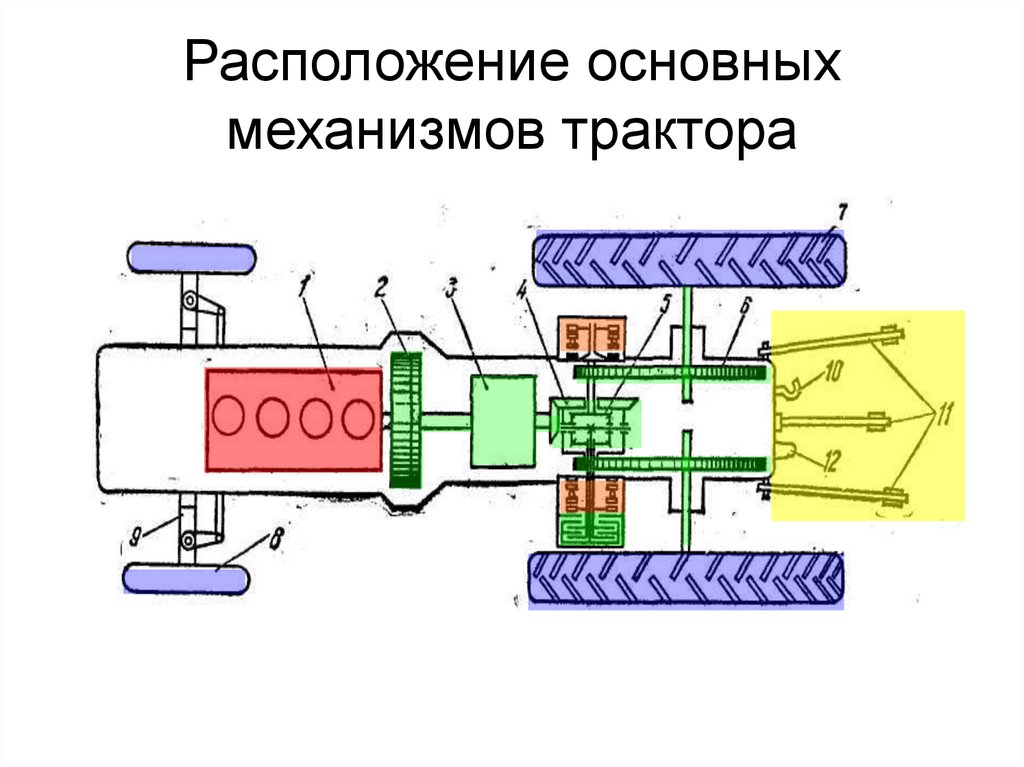

26. Расположение основных механизмов трактора

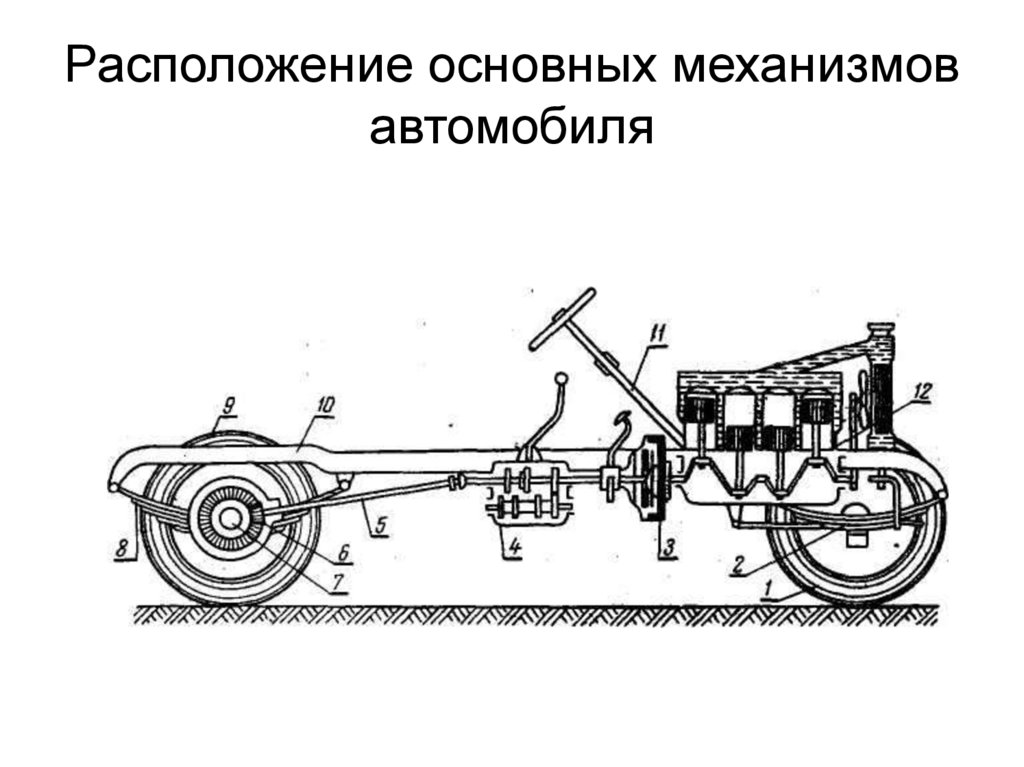

27. Расположение основных механизмов автомобиля

28. 3. Компоновочные схемы тракторов и автомобилей

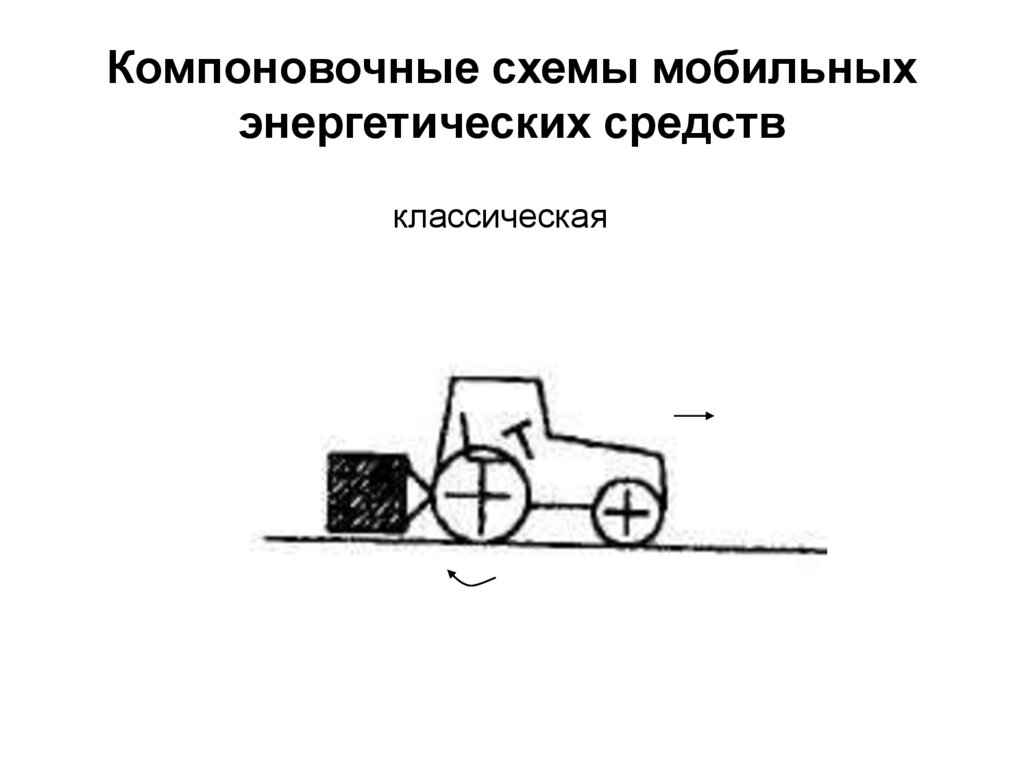

29. Компоновочные схемы мобильных энергетических средств

классическая

30. модернизированная классическая

31. трактор колесной формулы 4К4б

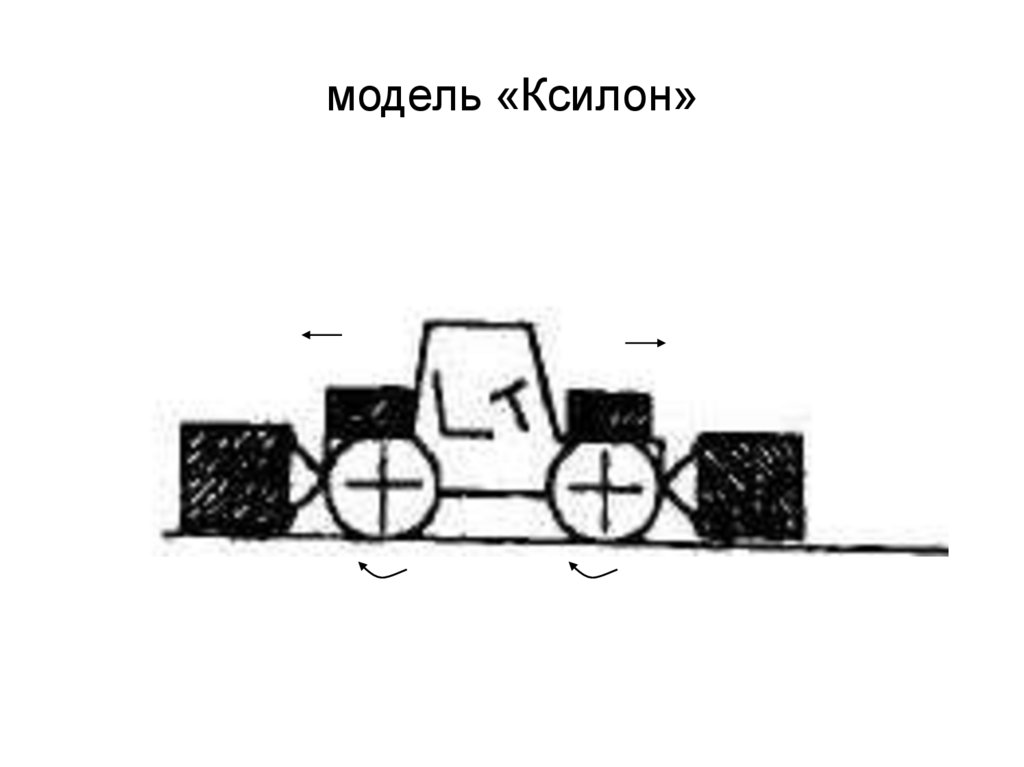

32. модель «Ксилон»

33. тракторное самоходное шасси

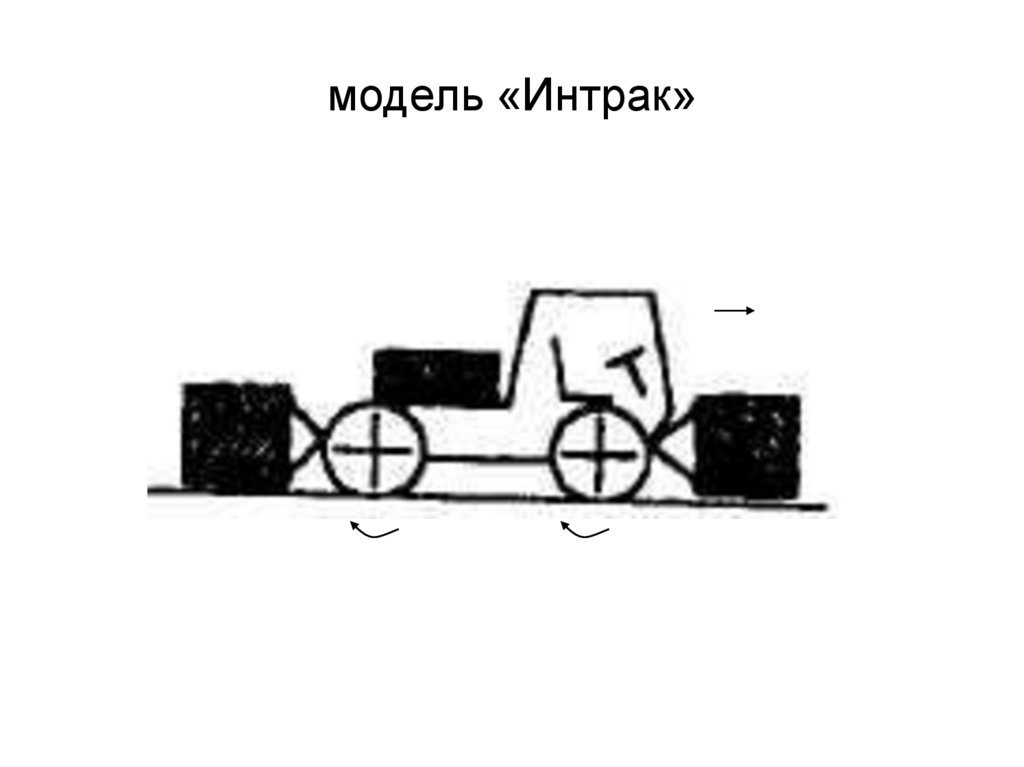

34. модель «Интрак»

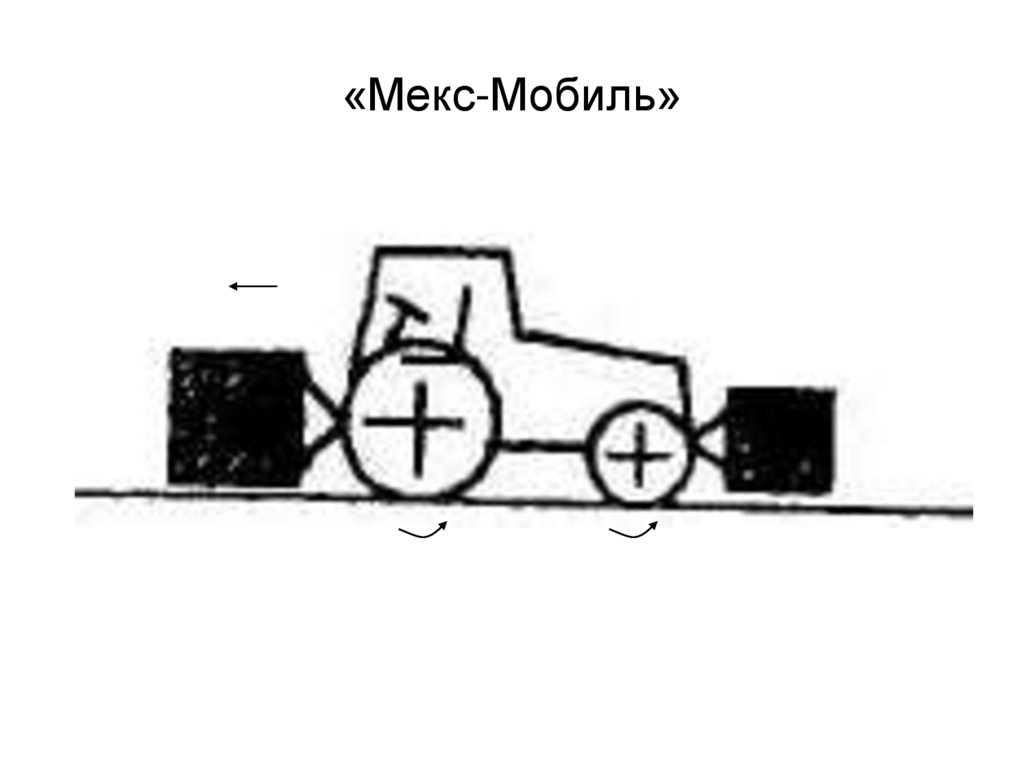

35. «Мекс-Мобиль»

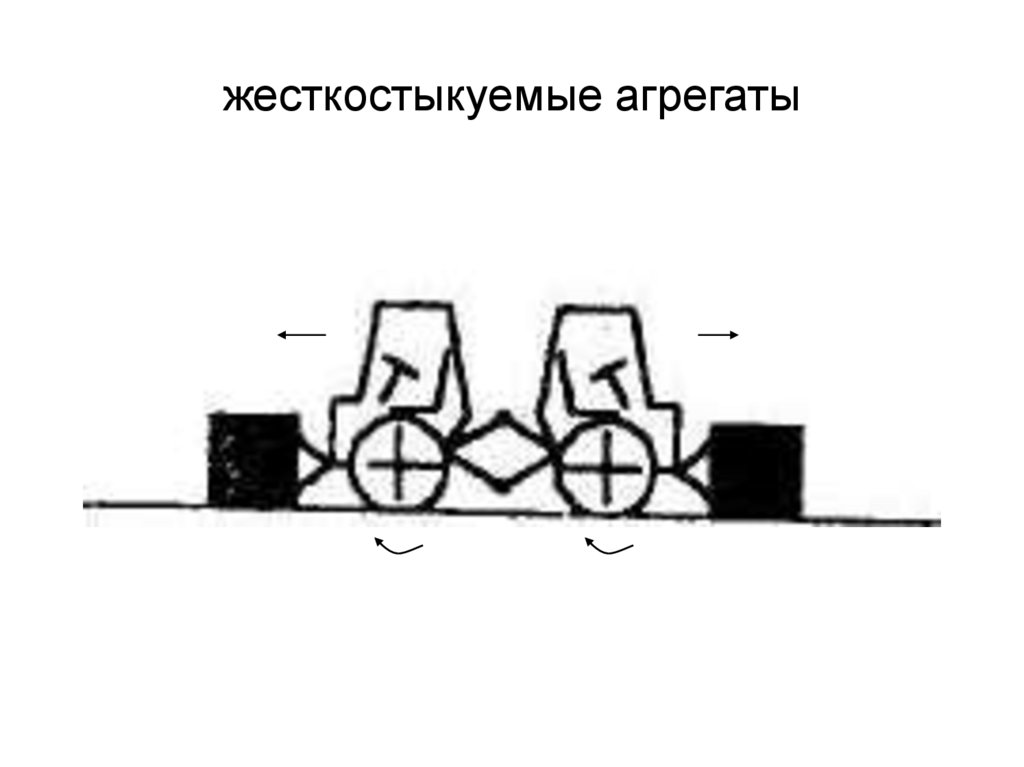

36. жесткостыкуемые агрегаты

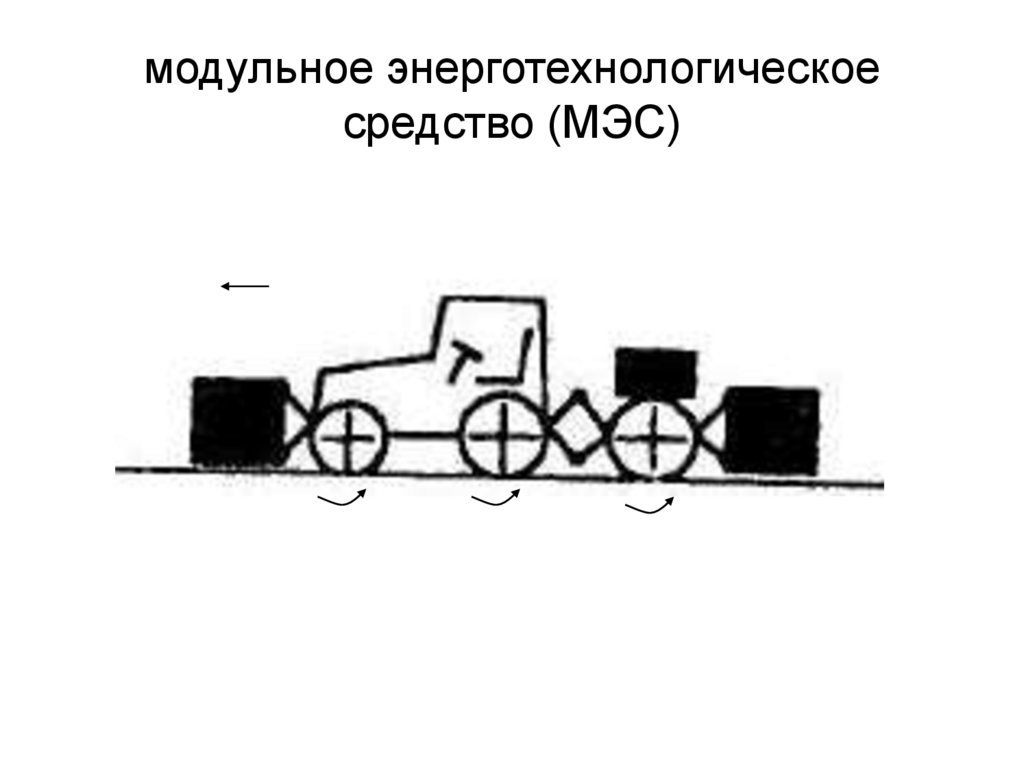

37. модульное энерготехнологическое средство (МЭС)

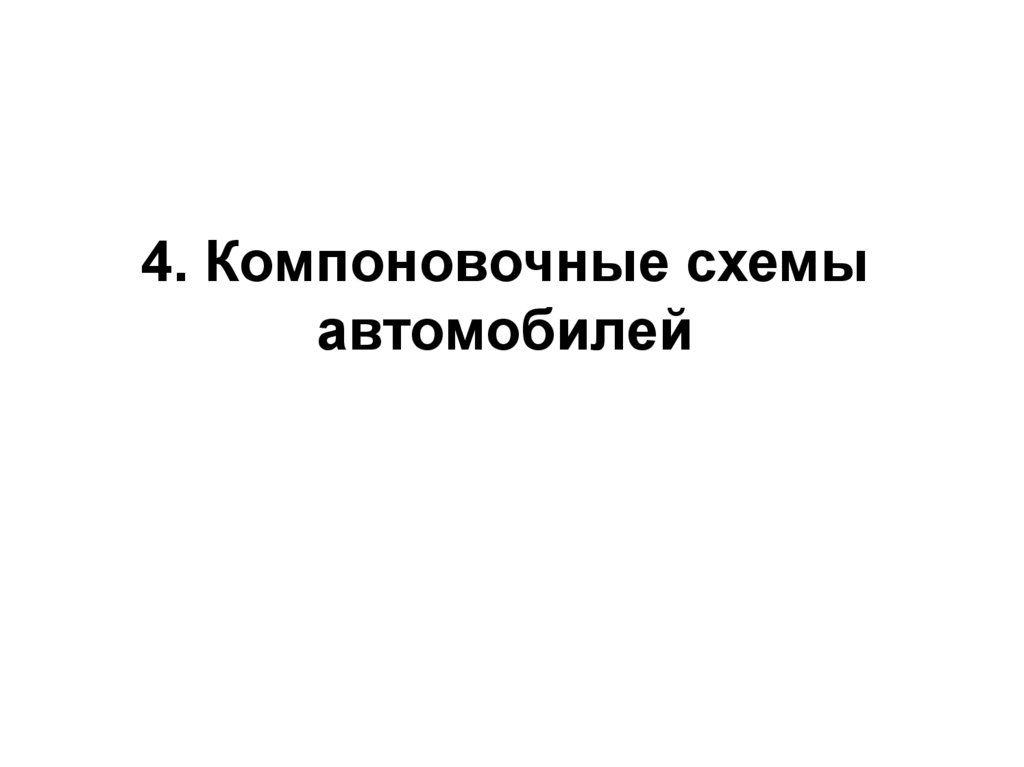

38. 4. Компоновочные схемы автомобилей

39. классическая

40. переднеприводная

41. заднемоторная

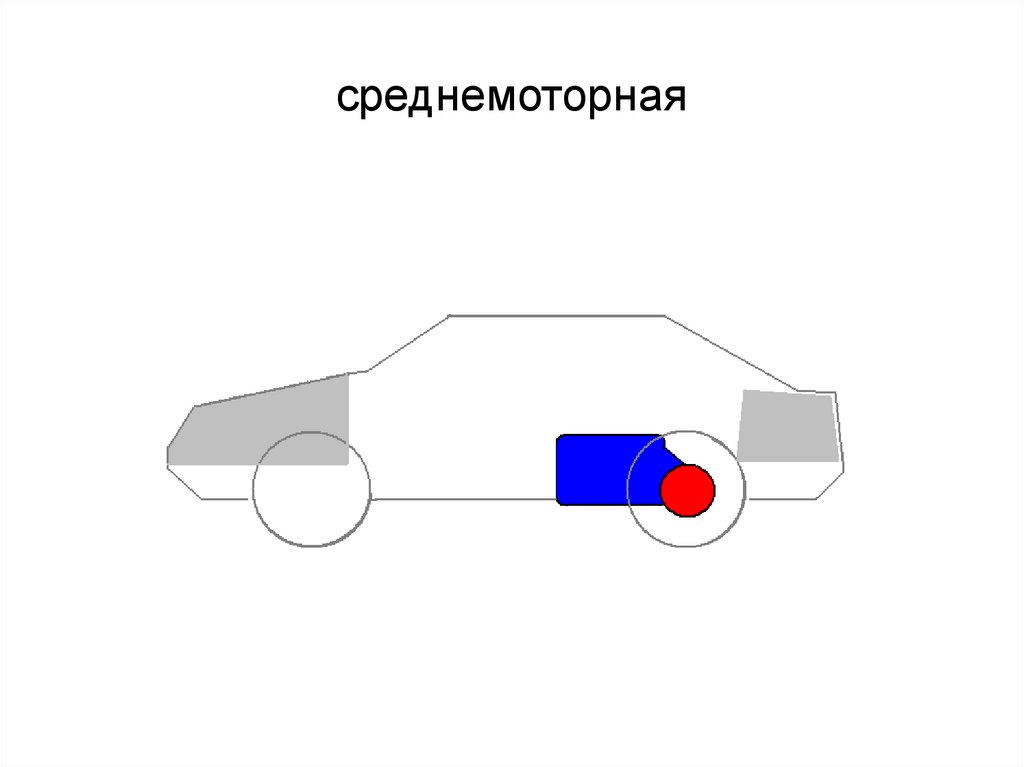

42. среднемоторная

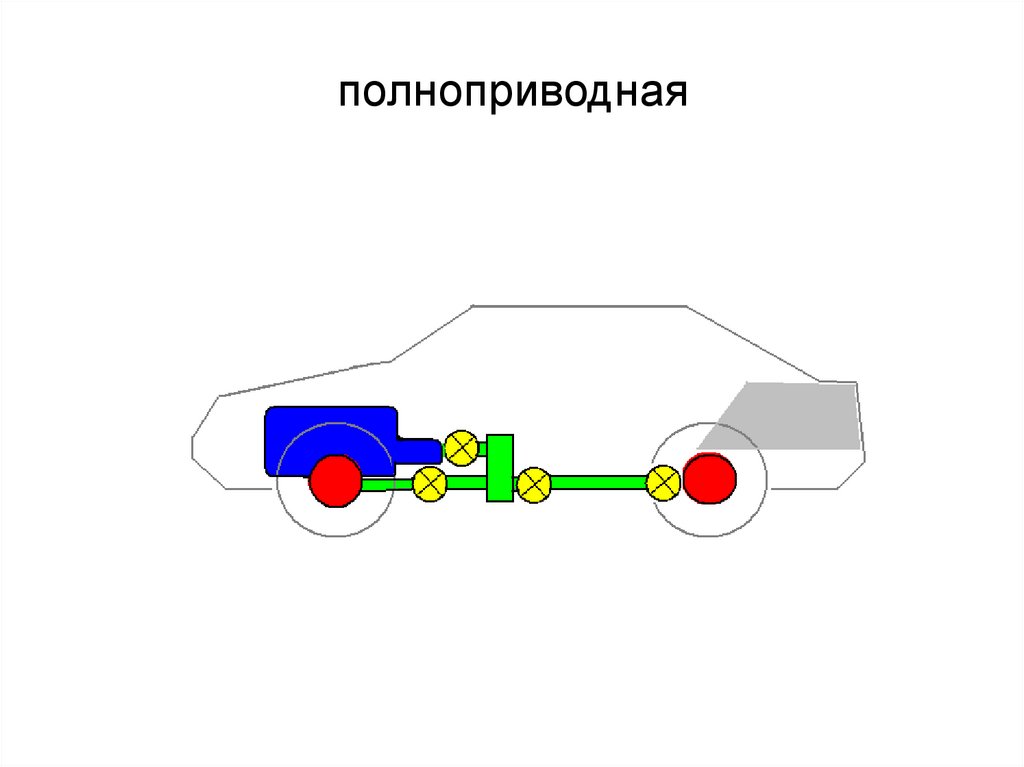

43. полноприводная

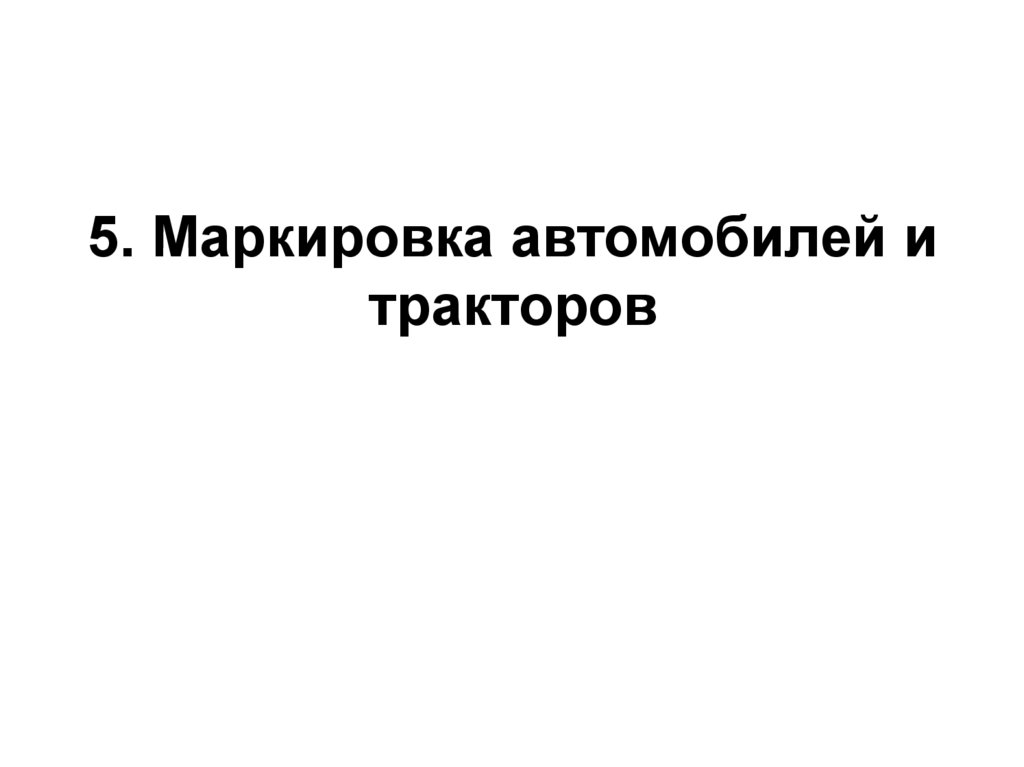

44. 5. Маркировка автомобилей и тракторов

45. Маркировка автомобилей

завод-изготовитель
завод-изготовитель
класс
класс вид
вид
модель
модель
модификация
Экспортный вариант
модификация
Экспортный вариант

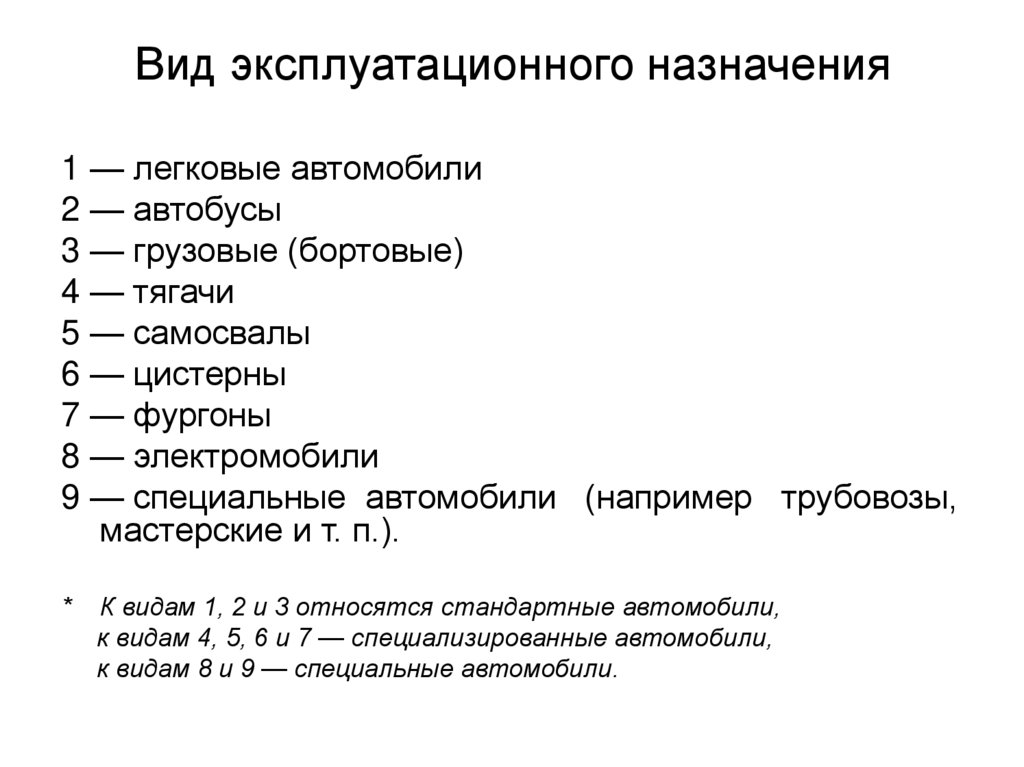

46. Вид эксплуатационного назначения

1 — легковые автомобили
2 — автобусы
3 — грузовые (бортовые)
4 — тягачи
5 — самосвалы
6 — цистерны
7 — фургоны
8 — электромобили
9 — специальные автомобили (например трубовозы,
мастерские и т. п.).
*
К видам 1, 2 и 3 относятся стандартные автомобили,
к видам 4, 5, 6 и 7 — специализированные автомобили,
к видам 8 и 9 — специальные автомобили.

47. Класс автомобиля

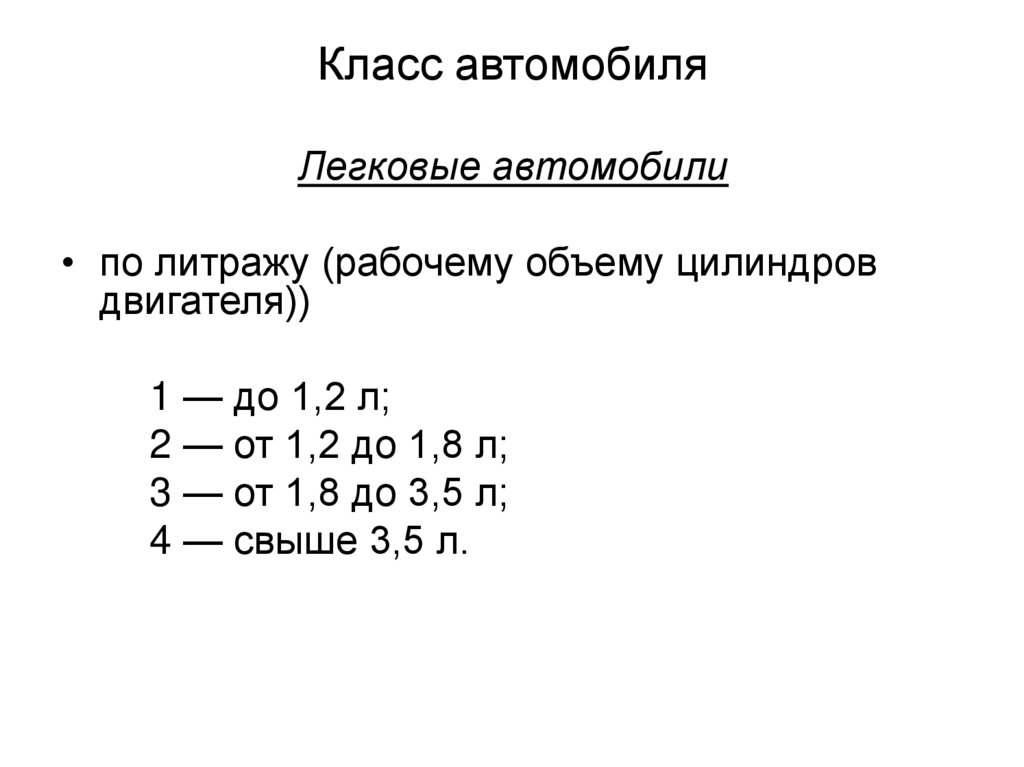

Легковые автомобили
• по литражу (рабочему объему цилиндров
двигателя))
1 — до 1,2 л;
2 — от 1,2 до 1,8 л;
3 — от 1,8 до 3,5 л;
4 — свыше 3,5 л.

48. Класс автомобиля

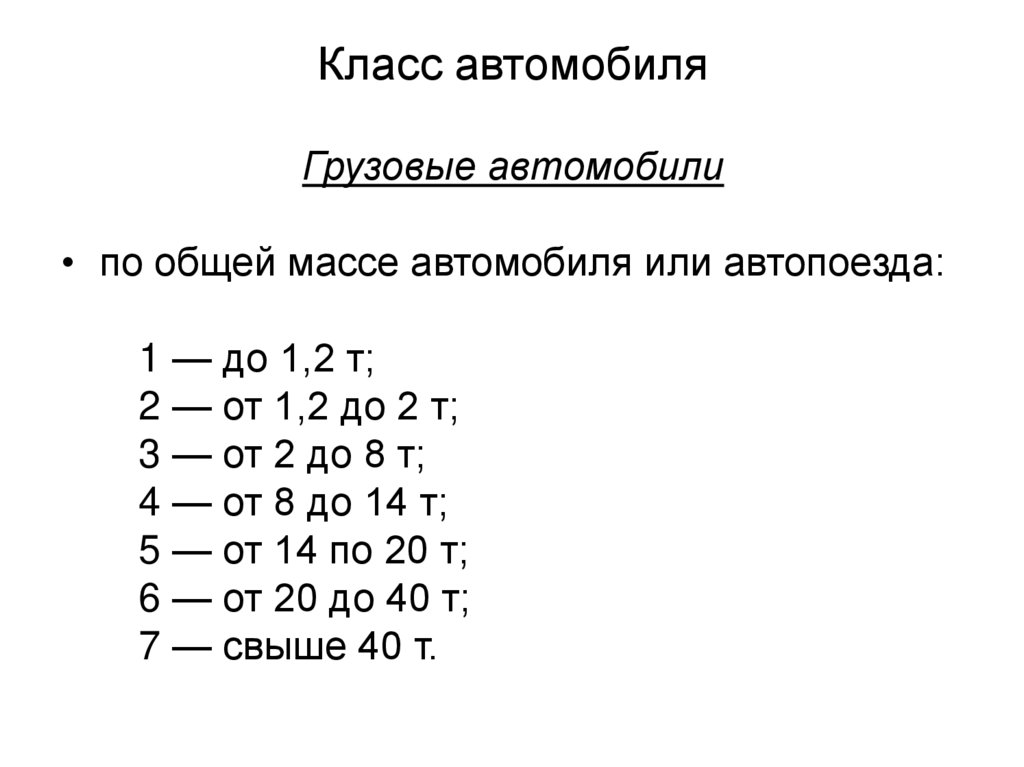

Грузовые автомобили
• по общей массе автомобиля или автопоезда:
1 — до 1,2 т;
2 — от 1,2 до 2 т;
3 — от 2 до 8 т;
4 — от 8 до 14 т;
5 — от 14 по 20 т;
6 — от 20 до 40 т;
7 — свыше 40 т.

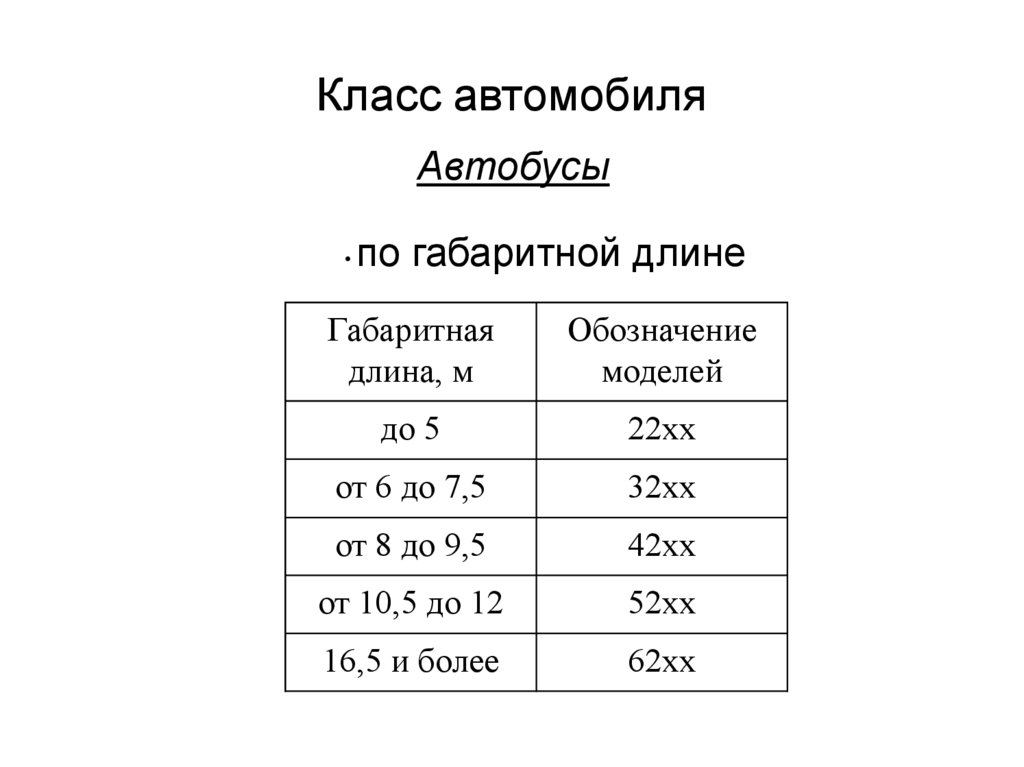

49. Класс автомобиля

Автобусы
по габаритной длине
Габаритная
длина, м
Обозначение
моделей
до 5
22хх
от 6 до 7,5
32хх
от 8 до 9,5
42хх
от 10,5 до 12
52хх
16,5 и более
62хх

50. Примеры маркировки автомобилей

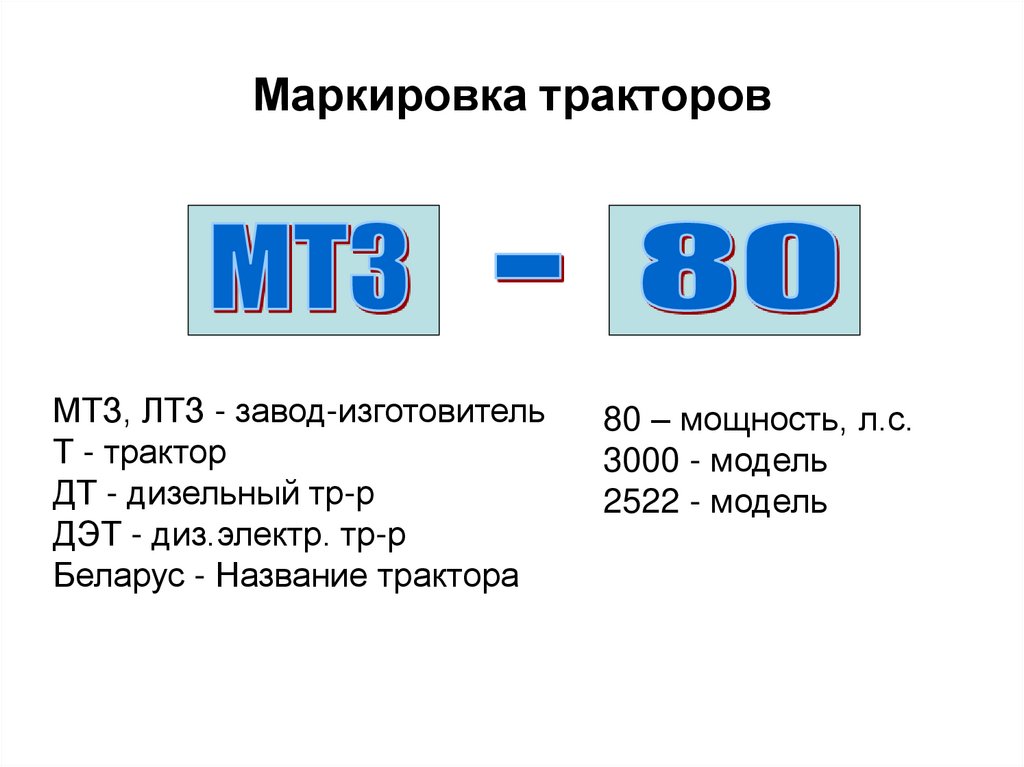

51. Маркировка тракторов

МТЗ, ЛТЗ - завод-изготовитель
Т - трактор
ДТ - дизельный тр-р
ДЭТ - диз.электр. тр-р
Беларус - Название трактора
80 – мощность, л.с.
3000 - модель
2522 - модель

52. Обозначение модификаций тракторов
