Вводное занятие. Основные правила оформления работ

1.

ВВОДНОЕ ЗАНЯТИЕ.
ОСНОВНЫЕ ПРАВИЛА
ОФОРМЛЕНИЯ РАБОТ

2.

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИ
I – й семестр 2025/2026 уч. год
Продолжительность семестра 17 недель

3.

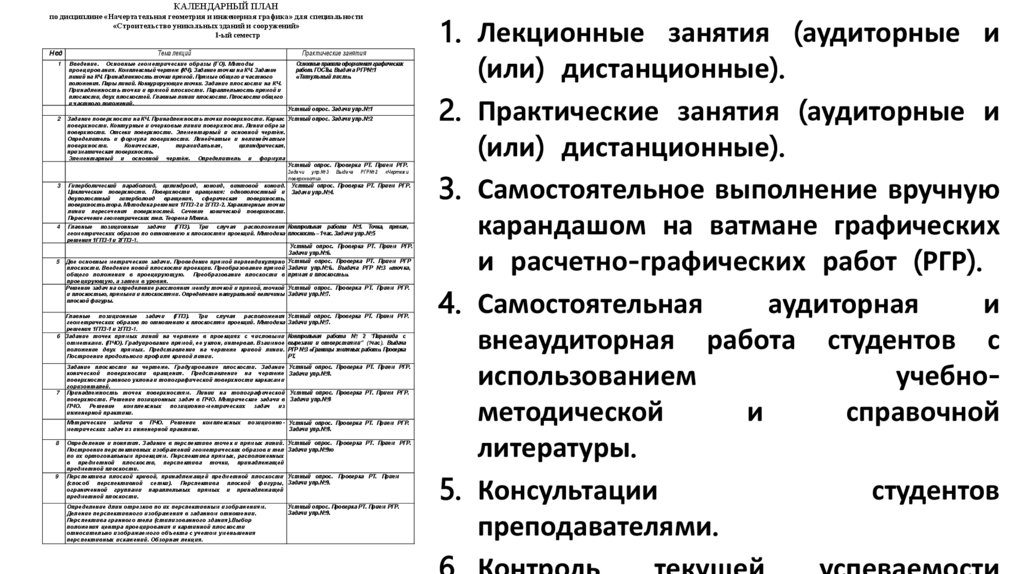

КАЛЕНДАРНЫЙ ПЛАН
по дисциплине «Начертательная геометрия и инженерная графика» для специальности
«Строительство уникальных зданий и сооружений»
1-ый семестр
Нед
Тема лекций
1
Введение. Основные геометрические образы (ГО). Методы
проецирования. Комплексный чертеж (КЧ). Задание точки на КЧ. Задание
линий на КЧ. Принадлежность точки прямой. Прямые общего и частного
положения. Пары линий. Конкурирующие точки. Задание плоскости на КЧ.
Принадлежность точки и прямой плоскости. Параллельность прямой и
плоскости, двух плоскостей. Главные линии плоскости. Плоскости общего
и частного положений.
2
Задание поверхности на КЧ. Принадлежность точки поверхности. Каркас Устный опрос. Задачи упр.№2
поверхности. Контурные и очерковые линии поверхности. Линии обреза
поверхности. Отсеки поверхности. Элементарный и основной чертёж.
Определитель и формула поверхности. Линейчатые и нелинейчатые
поверхности.
Коническая,
пирамидальная,
цилиндрическая,
призматическая поверхность.
Элементарный и основной чертёж. Определитель и формула
поверхности. Линейчатые и нелинейчатые поверхности. Коническая, Устный опрос. Проверка РТ. Прием РГР.
пирамидальная, цилиндрическая, призматическая поверхность.
Задачи упр.№3 Выдача РГР№2 «Чертежи
поверхности».
Гиперболический параболоид, цилиндроид, коноид, винтовой коноид. Устный опрос. Проверка РТ. Прием РГР.
Циклические поверхности. Поверхности вращения: однополостный и Задачи упр.№4.
двуполостный
гиперболоид вращения,
сферическая
поверхность,
поверхность тора. Методика решения 1ГПЗ-2 и 2ГПЗ-2. Характерные точки
линии пересечения поверхностей. Сечение конической поверхности.
Пересечение геометрических тел. Теорема Монжа.
3
4
5
Практические занятия
Основные правила оформления графических
работ. ГОСТы. Выдача РГР№1
«Титульный лист».
Устный опрос. Задачи упр.№1
Главные позиционные задачи (ГПЗ). Три случая расположения Контрольная работа №1. Точка, прямая,
геометрических образов по отношению к плоскостям проекций. Методика плоскость – 1 час. Задачи упр.№5
решения 1ГПЗ-1 и 2ГПЗ-1.
Устный опрос. Проверка РТ. Прием РГР.
Задачи упр.№6.
Две основные метрические задачи. Проведение прямой перпендикулярно Устный опрос. Проверка РТ. Прием РГР
плоскости. Введение новой плоскости проекции. Преобразование прямой Задачи упр.№6.. Выдача РГР №3 «точка,
общего положения в проецирующую. Преобразование плоскости в прямая и плоскость».
проецирующую, а затем в уровня.
Решение задач на определение расстояния между точкой и прямой, точкой Устный опрос. Проверка РТ. Прием РГР.
и плоскостью, прямыми и плоскостями. Определение натуральной величины Задачи упр.№7.
плоской фигуры.
Главные позиционные задачи (ГПЗ). Три случая расположения Устный опрос. Проверка РТ. Прием РГР.
геометрических образов по отношению к плоскостям проекций. Методика Задачи упр.№7.
решения 1ГПЗ-1 и 2ГПЗ-1.
6 Задание точек прямых линий на чертеже в проекциях с числовыми Контрольная работа № 2 "Пирамида с
отметками. (ПЧО). Градуирование прямой, ее уклон, интервал. Взаимное вырезами и отверстиями" (1час). Выдача
положение двух прямых. Представление на чертеже кривой линии. РГР №3 «Границы земляных работ». Проверка
Построение продольного профиля кривой линии.
РТ.
7
Задание плоскости на чертеже. Градуирование плоскости. Задание Устный опрос. Проверка РТ. Прием РГР.
конической поверхности вращения. Представление на чертеже Задачи упр.№8.
поверхности равного уклона и топографической поверхности каркасами
горизонталей.
Принадлежность точек поверхностям. Линии на топографической Устный опрос. Проверка РТ. Прием РГР.
поверхности. Решение позиционных задач в ПЧО. Метрические задачи в Задачи упр.№8
ПЧО. Решение комплексных позиционно-метрических задач из
инженерной практики.
Метрические задачи в ПЧО. Решение комплексных
метрических задач из инженерной практики.
8
9
позиционно- Устный опрос. Проверка РТ. Прием РГР.
Задачи упр.№8.
Определение и понятия. Задание в перспективе точек и прямых линий. Устный опрос. Проверка РТ. Прием РГР.
Построение перспективных изображений геометрических образов и тел Задачи упр.№9ю
по их ортогональным проекциям. Перспектива прямых, расположенных
в предметной плоскости, перспектива точки, принадлежащей
предметной плоскости.
Перспектива плоской кривой, принадлежащей предметной плоскости Устный опрос. Проверка РТ. Прием
(способ перспективной сетки). Перспектива плоской фигуры, Задачи упр.№9.
ограниченной группами параллельных прямых и принадлежащей
предметной плоскости.
Определение длин отрезков по их перспективным изображениям.
Деление перспективного изображения в заданном отношении.
Перспектива гранного тела (стилизованного здания).Выбор
положения центра проецирования и картинной плоскости
относительно изображаемого объекта с учетом уменьшения
перспективных искажений. Обзорная лекция.
Устный опрос. Проверка РТ. Прием РГР.
Задачи упр.№9.
1. Лекционные занятия (аудиторные и
(или) дистанционные).
2. Практические занятия (аудиторные и
(или) дистанционные).
3. Самостоятельное выполнение вручную
карандашом на ватмане графических
и расчетно-графических работ (РГР).
4. Самостоятельная
аудиторная
и
внеаудиторная работа студентов с
использованием
учебнометодической
и
справочной
литературы.
5. Консультации
студентов
преподавателями.

4.

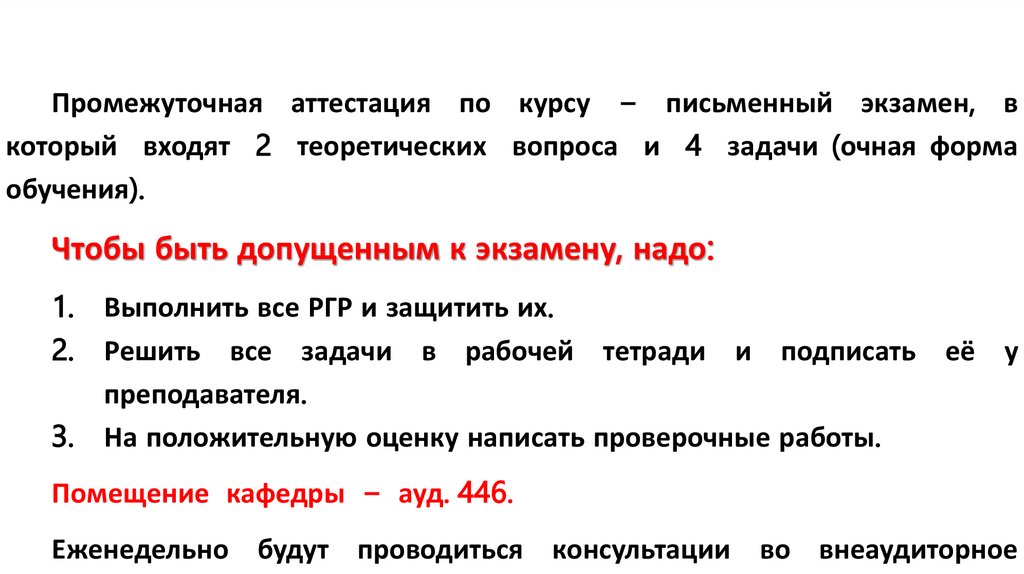

Промежуточная аттестация по курсу − письменный экзамен, в
который входят 2 теоретических вопроса и 4 задачи (очная форма
обучения).
Чтобы быть допущенным к экзамену, надо:
1. Выполнить все РГР и защитить их.
2. Решить все задачи в рабочей тетради и подписать её у
преподавателя.
3. На положительную оценку написать проверочные работы.
Помещение кафедры − ауд. 446.
Еженедельно будут проводиться консультации во внеаудиторное

5.

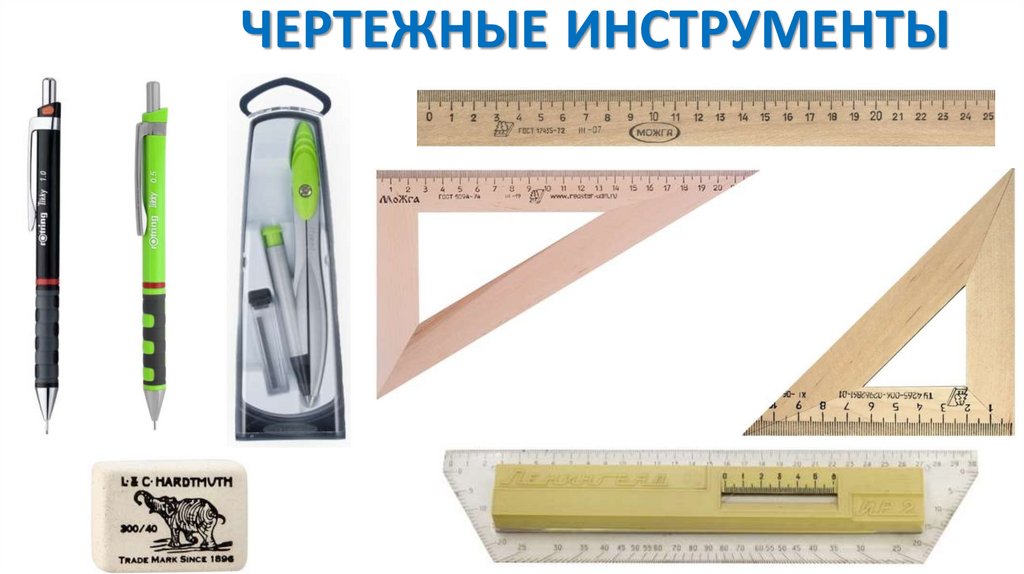

ЧЕРТЕЖНЫЕ ИНСТРУМЕНТЫ

6.

7.

8.

9.

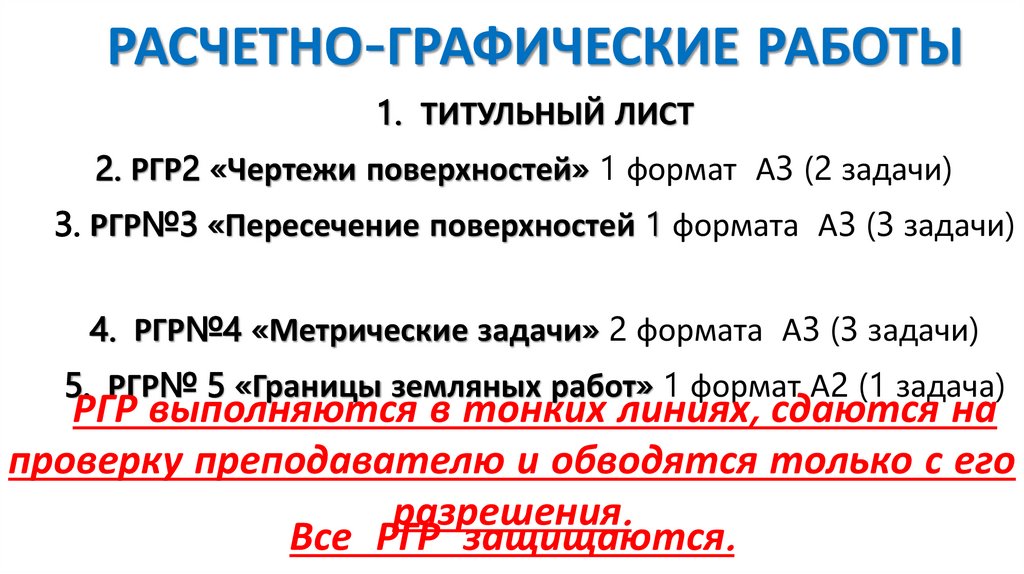

РАСЧЕТНО-ГРАФИЧЕСКИЕ РАБОТЫ
1. ТИТУЛЬНЫЙ ЛИСТ
2. РГР2 «Чертежи поверхностей» 1 формат А3 (2 задачи)
3. РГР№3 «Пересечение поверхностей 1 формата А3 (3 задачи)
4. РГР№4 «Метрические задачи» 2 формата А3 (3 задачи)
5. РГР№ 5 «Границы земляных работ» 1 формат А2 (1 задача)
РГР выполняются в тонких линиях, сдаются на
проверку преподавателю и обводятся только с его
разрешения.
Все РГР защищаются.

10.

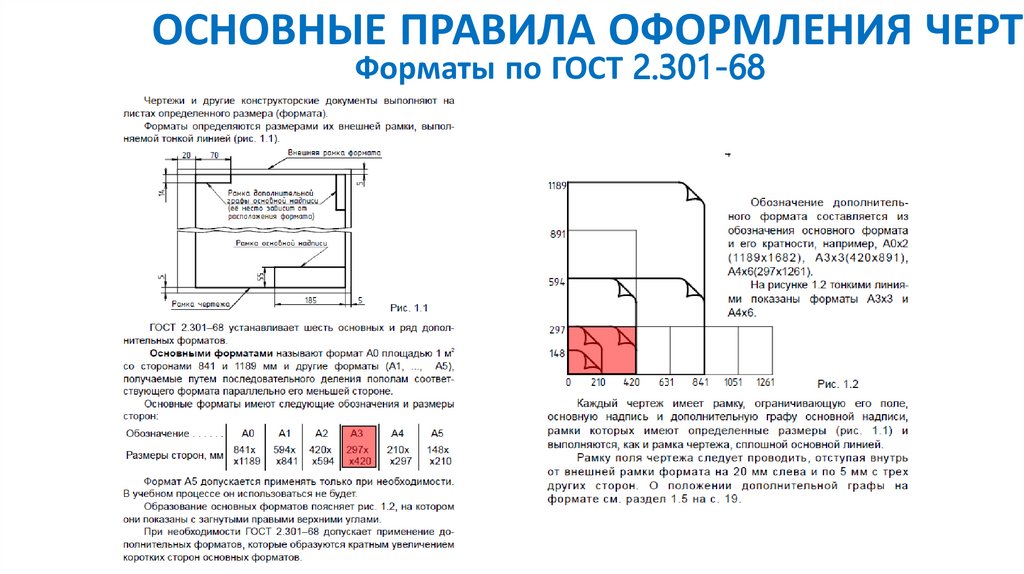

ОСНОВНЫЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕ
Форматы по ГОСТ 2.301-68

11.

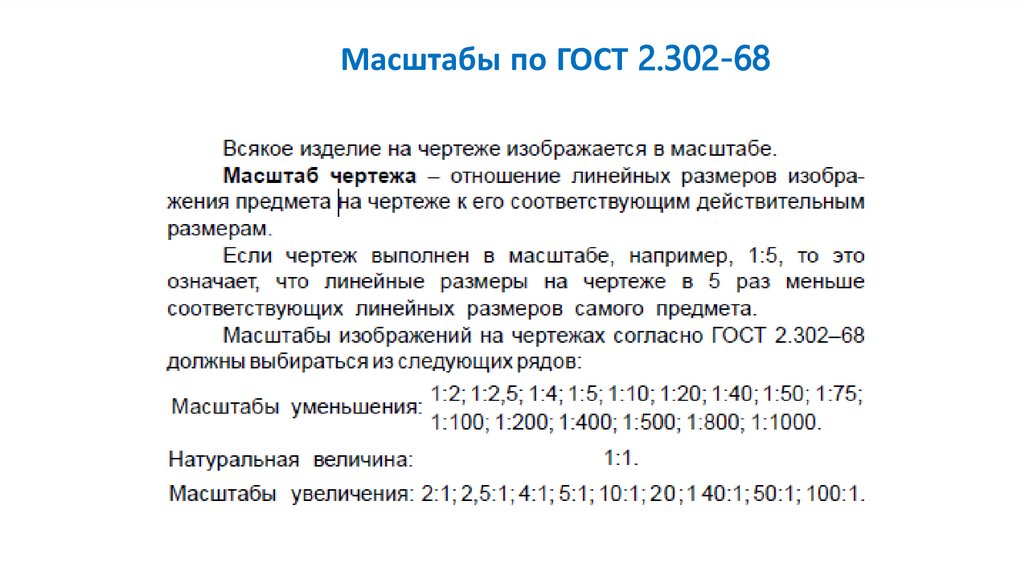

Масштабы по ГОСТ 2.302-68

12.

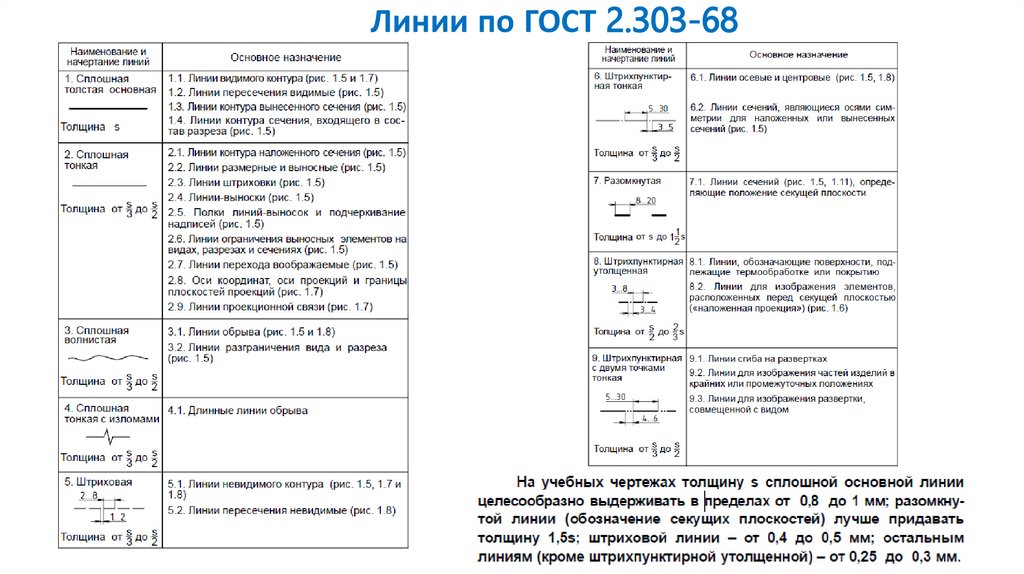

Линии по ГОСТ 2.303-68

13.

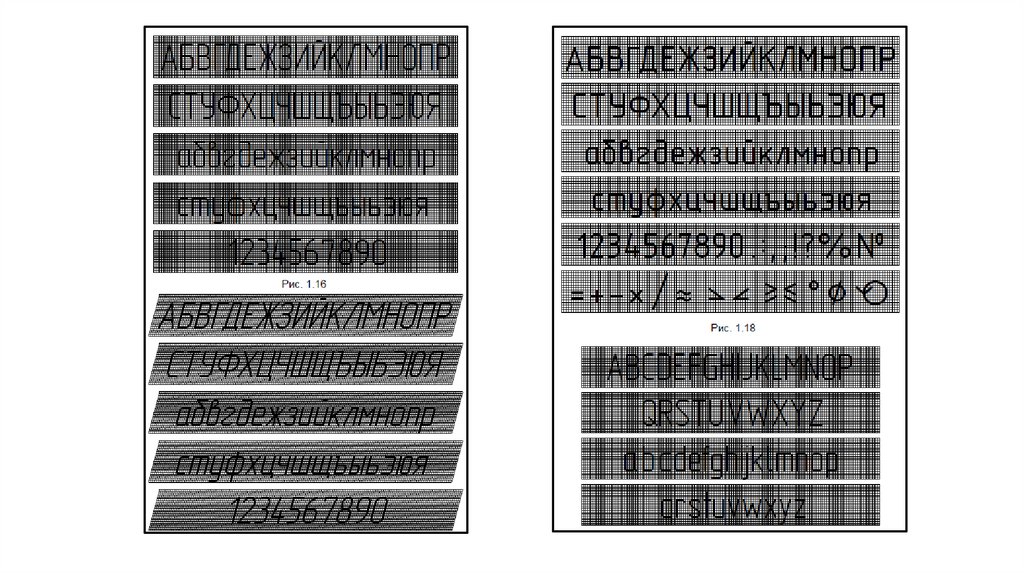

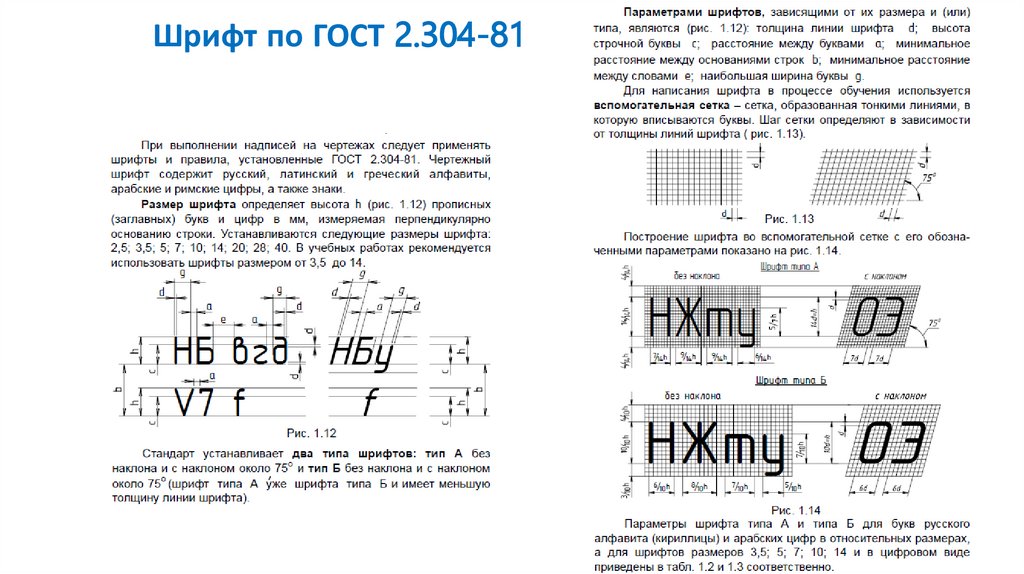

Шрифт по ГОСТ 2.304-81

14.

15.

16.

17.

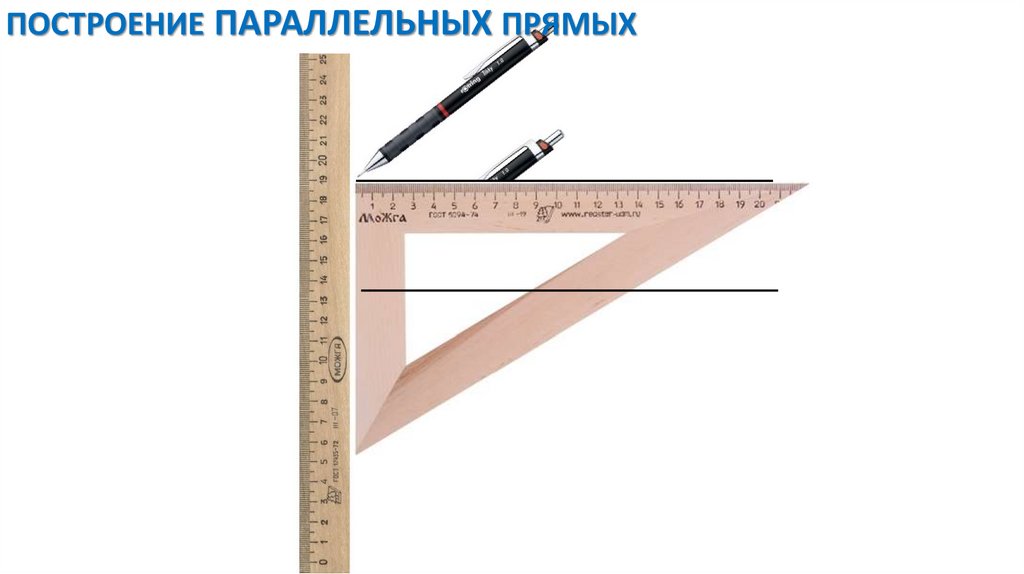

ПОСТРОЕНИЕ ПАРАЛЛЕЛЬНЫХ ПРЯМЫХ

18.

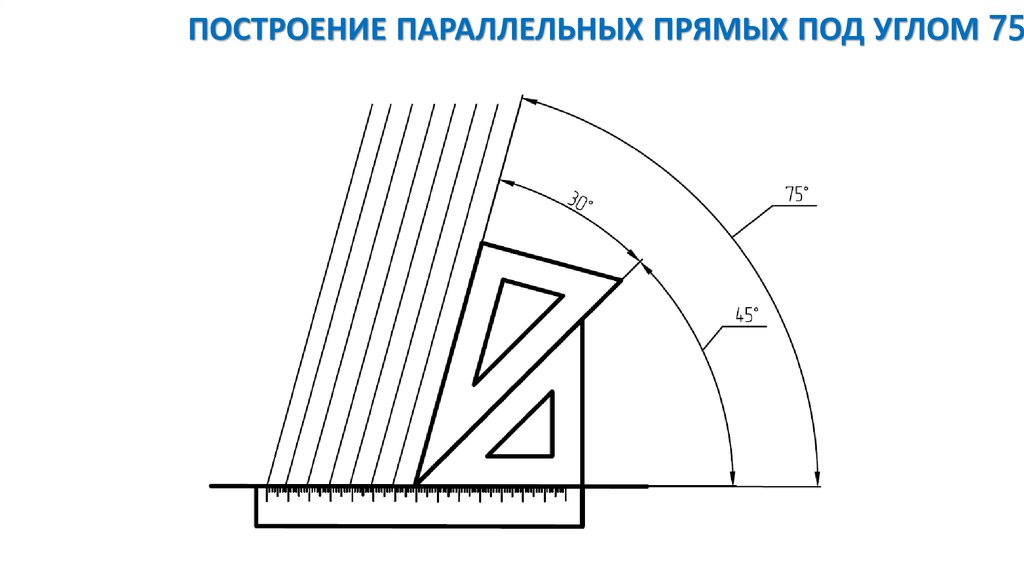

ПОСТРОЕНИЕ ПАРАЛЛЕЛЬНЫХ ПРЯМЫХ ПОД УГЛОМ 75

19.

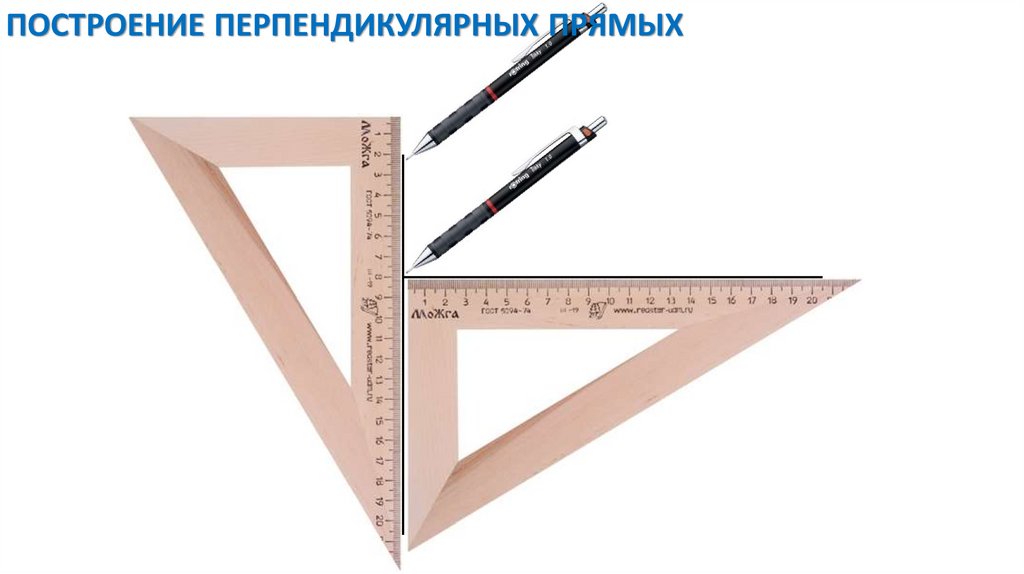

ПОСТРОЕНИЕ ПЕРПЕНДИКУЛЯРНЫХ ПРЯМЫХ

20.

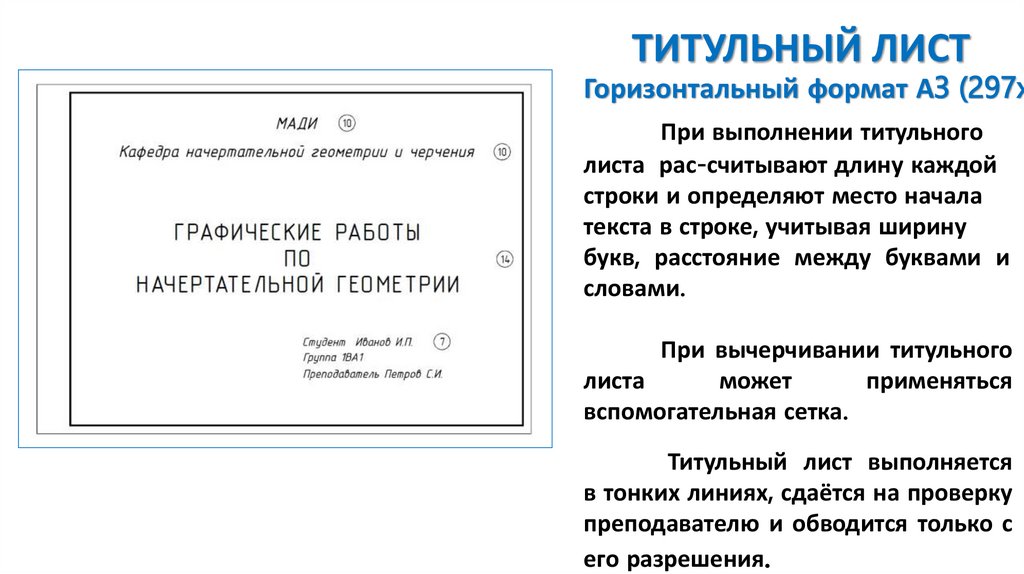

ТИТУЛЬНЫЙ ЛИСТ
Горизонтальный формат А3 (297x
При выполнении титульного
листа рас-считывают длину каждой
строки и определяют место начала
текста в строке, учитывая ширину
букв, расстояние между буквами и
словами.
При вычерчивании титульного
листа
может
применяться
вспомогательная сетка.
Титульный лист выполняется
в тонких линиях, сдаётся на проверку
преподавателю и обводится только с
его разрешения.

21.

При выполнении титульного листа рассчитывают
длину каждой строки и определяют место начала текста в
строке, учитывая ширину букв, расстояние между
буквами и словами.
При вычерчивании титульного
применяться вспомогательная сетка.
листа
может
Титульный лист выполняется в тонких линиях,
сдаётся на проверку преподавателю и обводится только с
его разрешения.

22.

5,6мм
5,6мм
6,3мм
1,4мм
1,4мм
1,4мм
4,9мм

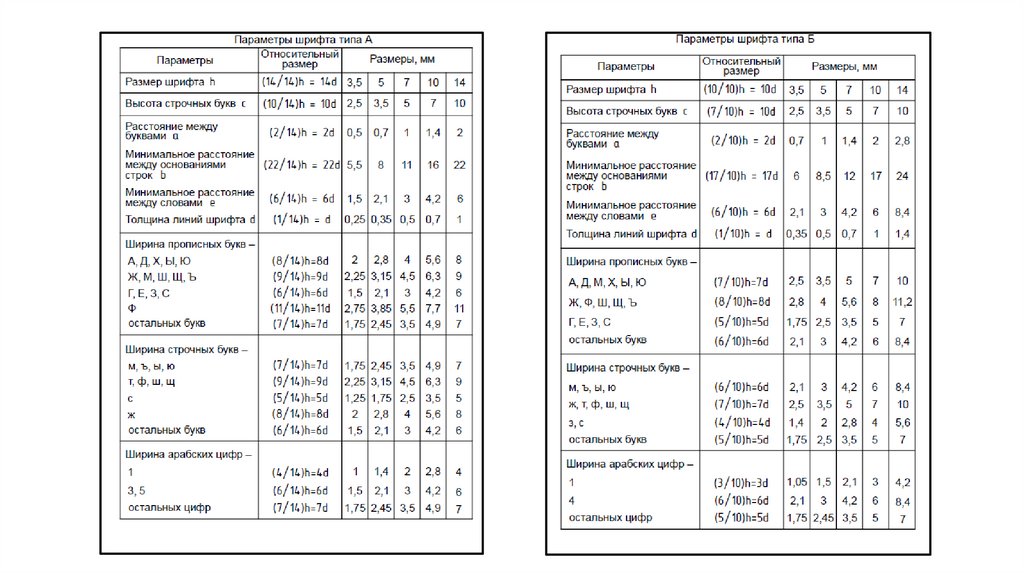

ТОЛЩИНА ЛИНИЙ ШРИФТА
ТИП А
1/14h
1/10h
ТИП Б
5мм
7мм
10мм

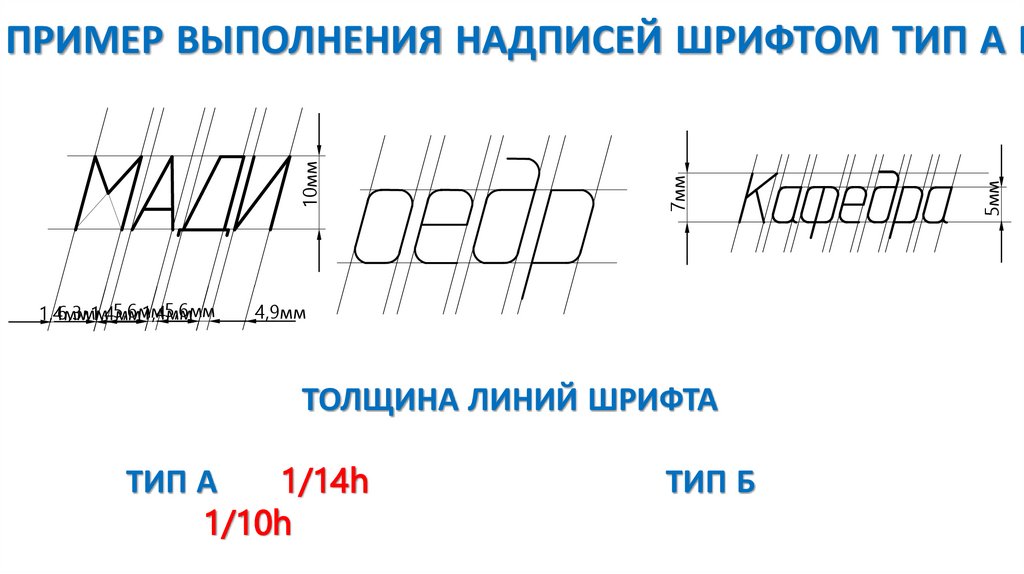

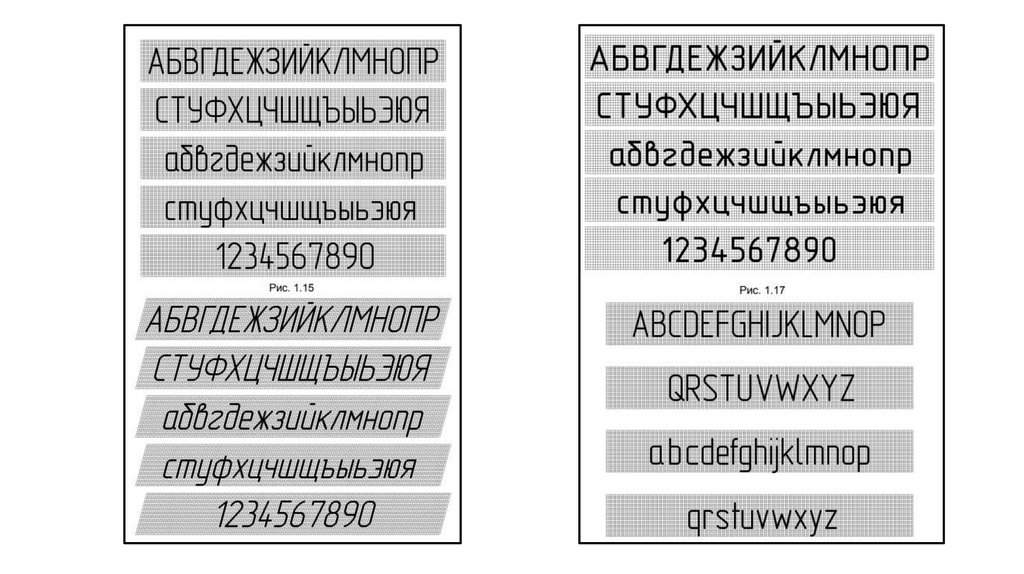

ПРИМЕР ВЫПОЛНЕНИЯ НАДПИСЕЙ ШРИФТОМ ТИП А П
