Производственная практики на СЛД 77- «Красноясркое»

1. Производственная практики на СЛД 77- «Красноясркое»

Задание компрессор
КТ-6
Выполнил:
студент гр. ПСЖ.3-22-1
Топоров И.В.

2. Цех в котором я проходил практику

• Автоматный цех
• В автоматном цехе
производится ремонт и
испытания снятого
автотормозного оборудования с
электровозов и тепловозов в
объеме ремонта ТР1, ТР2, ТР3.

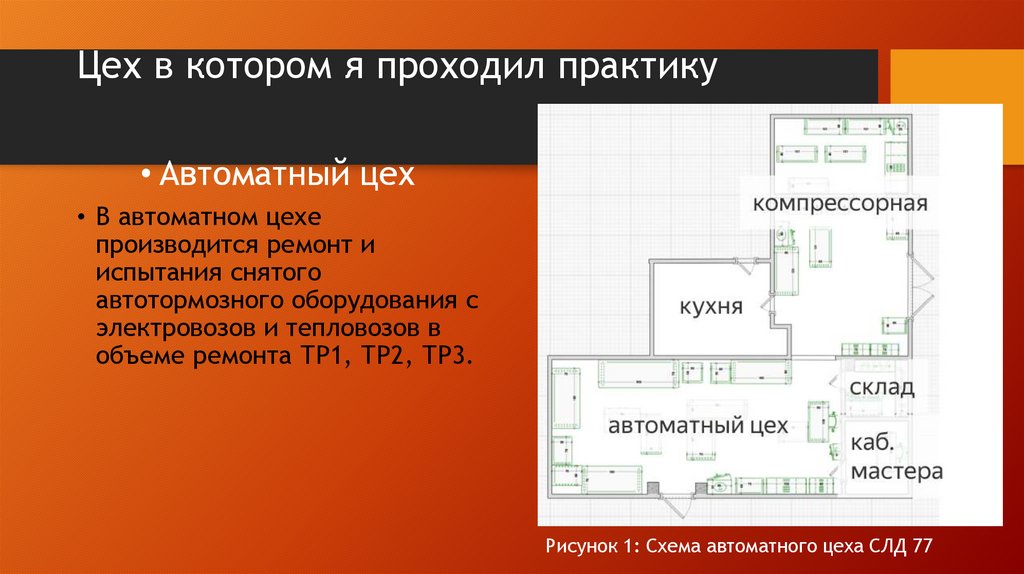

Рисунок 1: Схема автоматного цеха СЛД 77

3. Компрессор КТ-6

• Поршневой компрессор КТ-6
его основное предназначение
заключается в том, чтобы
получить сжатый воздух для
обеспечения им работы
тормозной системы
локомотива. Стоит на таких
локомотивах: ТЭМ2
в/и, ТЭМ18в/и, ВЛ80в/и.

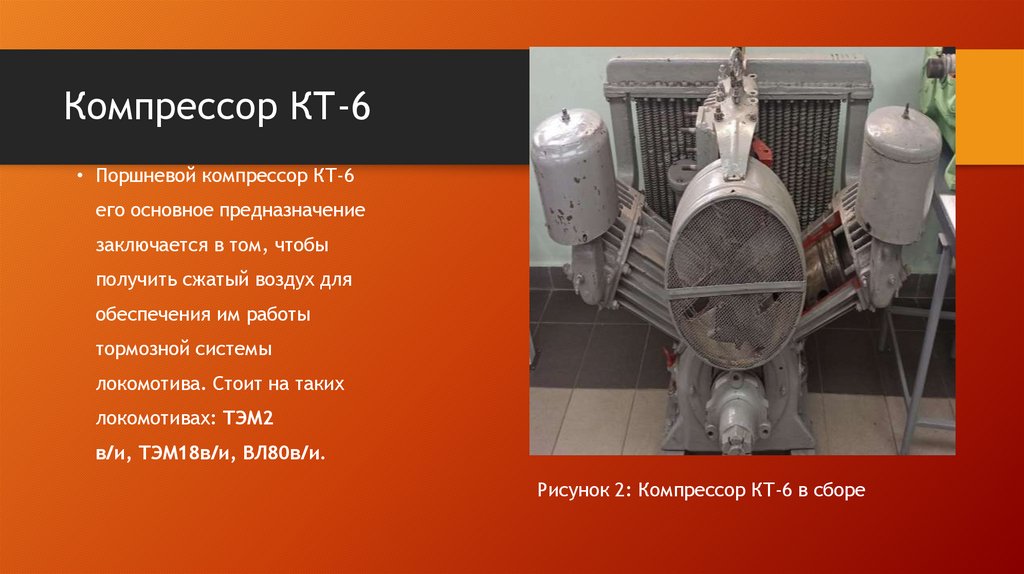

Рисунок 2: Компрессор КТ-6 в сборе

4. Состав компрессора КТ-6

Компрессор КТ-6 состоит из:
1)Корпуса (картера).
2)Цилиндра низкого давления (ЦНД)
3) Цилиндра высокого давления(ЦВД)
4)Холодильника радиаторного типа
5)предохранительным клапаном.
6)Узел шатунов и поршней
7)Охлаждающий вентилятор.

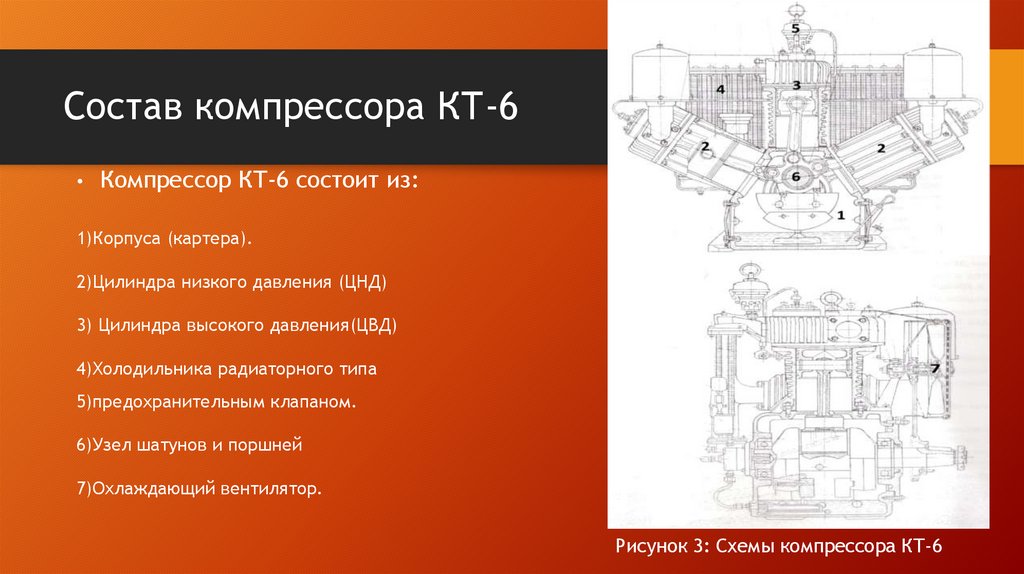

Рисунок 3: Схемы компрессора КТ-6

5. Ремонт компрессора КТ-6

• 1) Осмотр и ремонт шатуна
• 2) Ремонт клапанных коробок
• 3) Ремонт нагнетательного и всасывающего клапана
• 4) Ремонт холодильника
• 5)Осмотр и ремонт маслянного насоса
• 6)Неполная сборка и Испытания компрессора
• 7)Полная сборка и испытание компрессора

6. Осмотр и ремонт шатуна

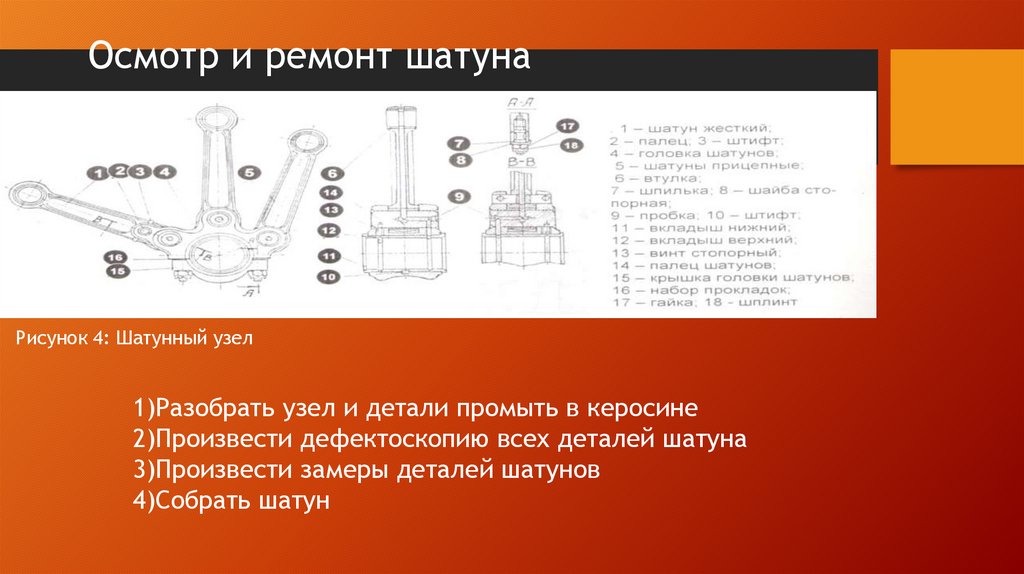

Рисунок 4: Шатунный узел
1)Разобрать узел и детали промыть в керосине
2)Произвести дефектоскопию всех деталей шатуна
3)Произвести замеры деталей шатунов
4)Собрать шатун

7. Ремонт клапанных коробок

1)Разобрать клапанные
коробки
2)Осмотреть, промыть и
прочистить коробки

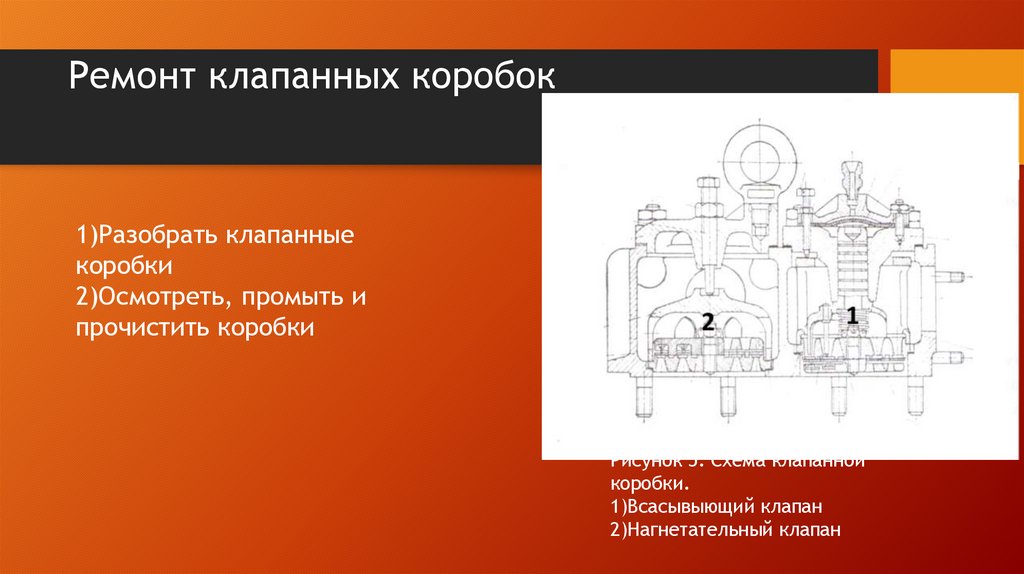

Рисунок 5: Схема клапанной
коробки.
1)Всасывыющий клапан
2)Нагнетательный клапан

8. Ремонт нагнетательного и всасывающего клапана

1) Осмотреть и
отремонтировать детали
всасывающего и
нагнетательного клапанов.
2) Седла и клапанные
пластины притереть по плите
и друг другу.
3) Собрать, проверить
плотность собранных
клапанов.
4) Собрать клапанные
коробки цилиндров низкого и
высокого давления.
Клапан
нагнетательный
Клапан
всасывающий

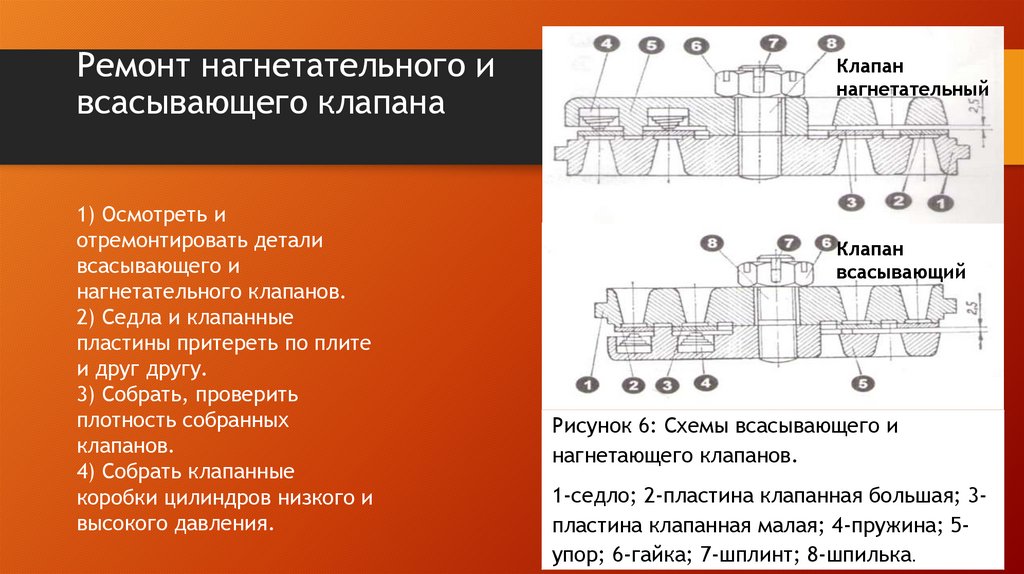

Рисунок 6: Схемы всасывающего и
нагнетающего клапанов.
1-седло; 2-пластина клапанная большая; 3пластина клапанная малая; 4-пружина; 5упор; 6-гайка; 7-шплинт; 8-шпилька.

9. Ремонт холодильника

1)Отмыть и отчистить
холодильник
2)Осмотреть холодильник
3)Произвести испытание
холодильника

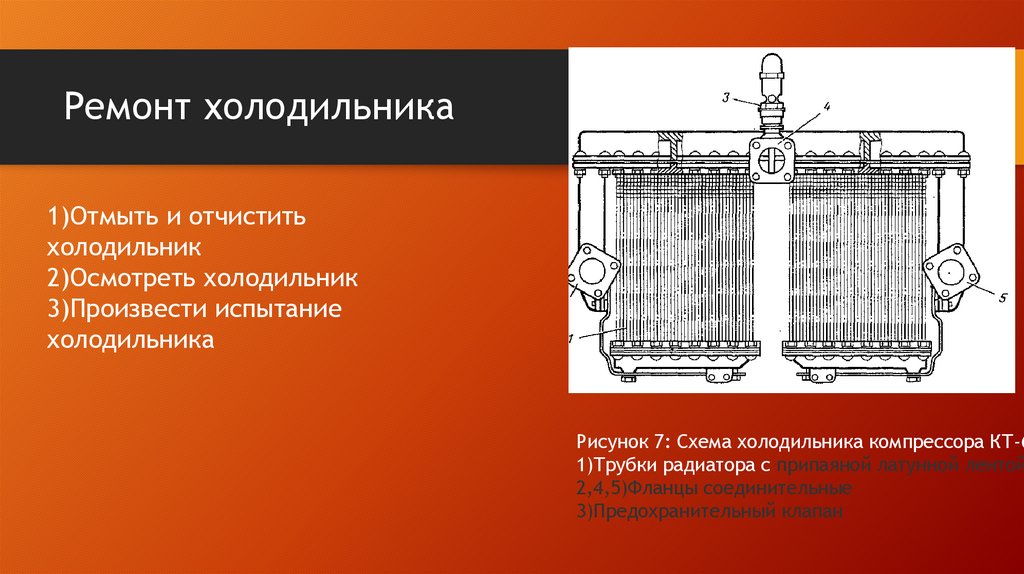

Рисунок 7: Схема холодильника компрессора КТ-6
1)Трубки радиатора с припаяной латунной лентой
2,4,5)Фланцы соединительные
3)Предохранительный клапан

10. Осмотр и ремонт маслянного насоса

1)Разобрать и осмотреть маслянный
насос.
2)Снять редукционный клапан и
проверить все размеры насоса.
3)Разобрать редукционный клапан и
промыть все детали.
4)Собрать клапан и маслянный насос.

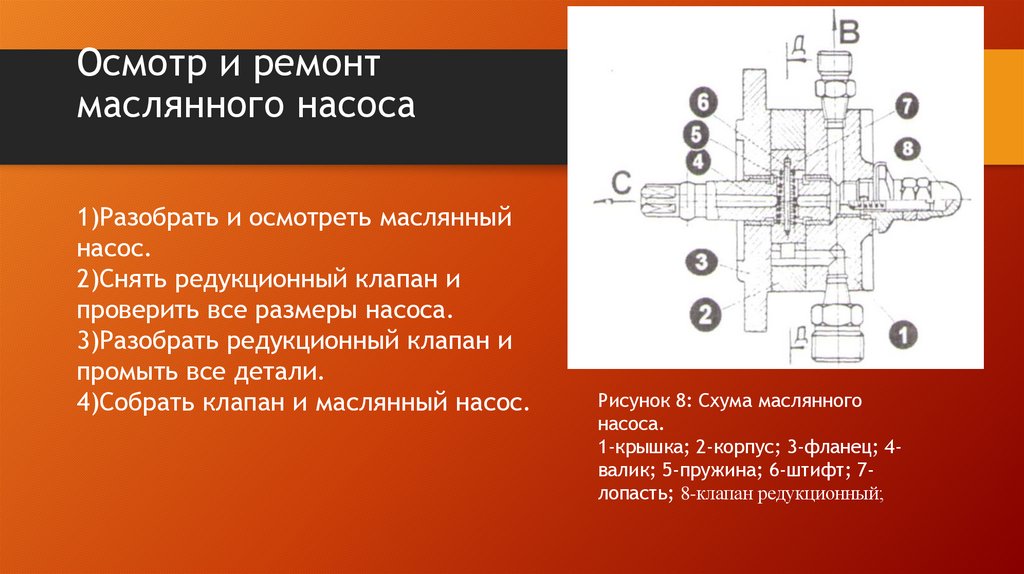

Рисунок 8: Схума маслянного
насоса.
1-крышка; 2-корпус; 3-фланец; 4валик; 5-пружина; 6-штифт; 7лопасть; 8-клапан редукционный;

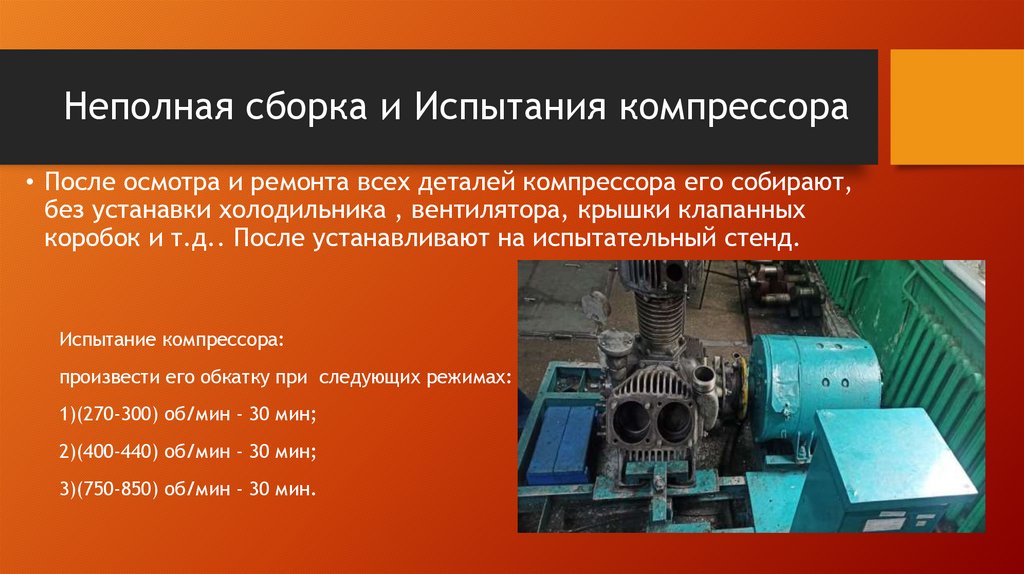

11. Неполная сборка и Испытания компрессора

• После осмотра и ремонта всех деталей компрессора его собирают,
без устанавки холодильника , вентилятора, крышки клапанных
коробок и т.д.. После устанавливают на испытательный стенд.
Испытание компрессора:
произвести его обкатку при следующих режимах:
1)(270-300) об/мин - 30 мин;
2)(400-440) об/мин - 30 мин;
3)(750-850) об/мин - 30 мин.

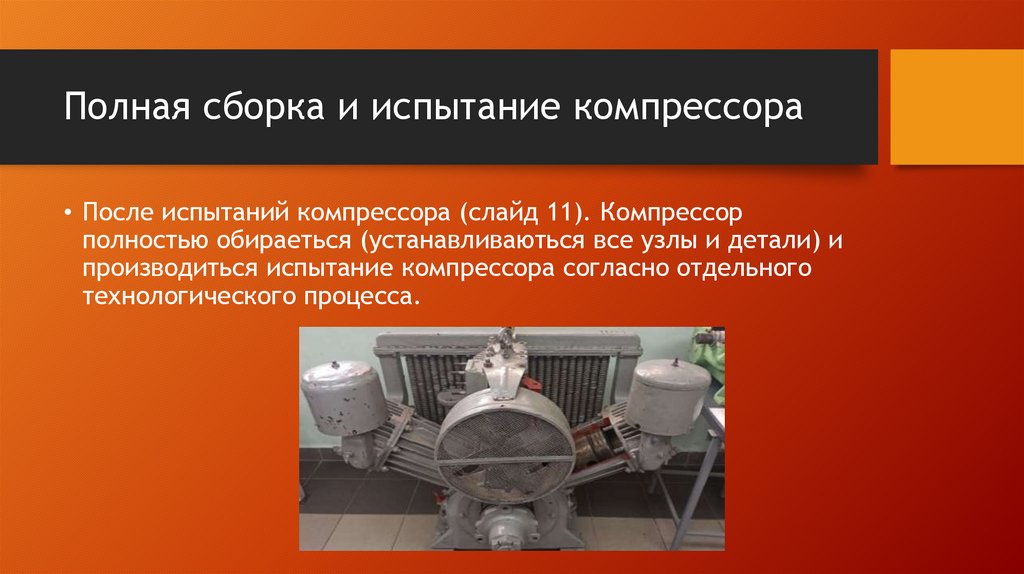

12. Полная сборка и испытание компрессора

• После испытаний компрессора (слайд 11). Компрессор
полностью обираеться (устанавливаються все узлы и детали) и
производиться испытание компрессора согласно отдельного
технологического процесса.
