Проект Изделие из древесины 5 кл

1.

Индивидуальный творческий (учебный)
проект «Изделие из древесины»:
обоснование проекта, анализ
ресурсов.

2.

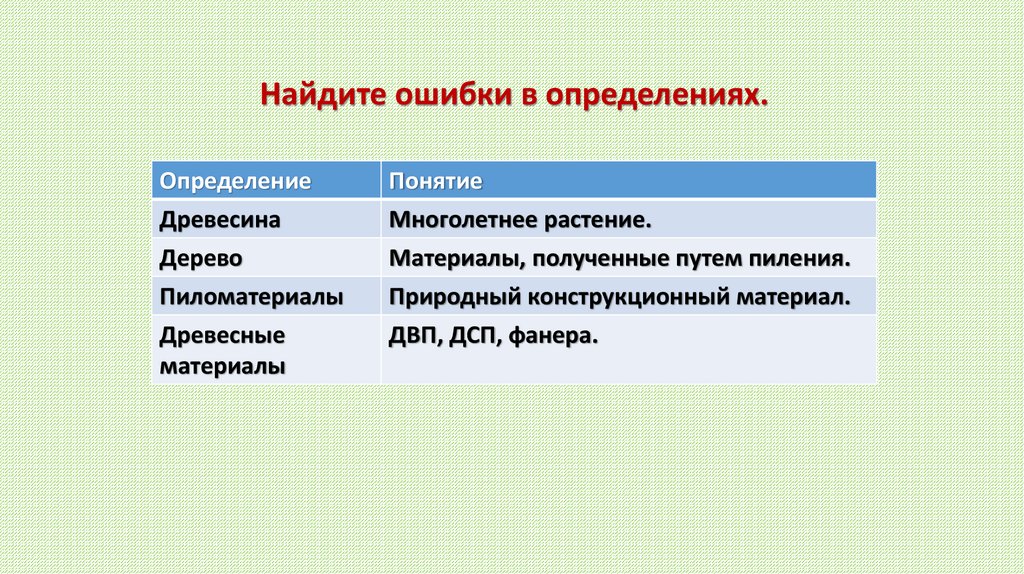

Найдите ошибки в определениях.
Определение
Понятие
Древесина
Дерево
Пиломатериалы
Многолетнее растение.
Материалы, полученные путем пиления.
Природный конструкционный материал.
Древесные
материалы
ДВП, ДСП, фанера.

3.

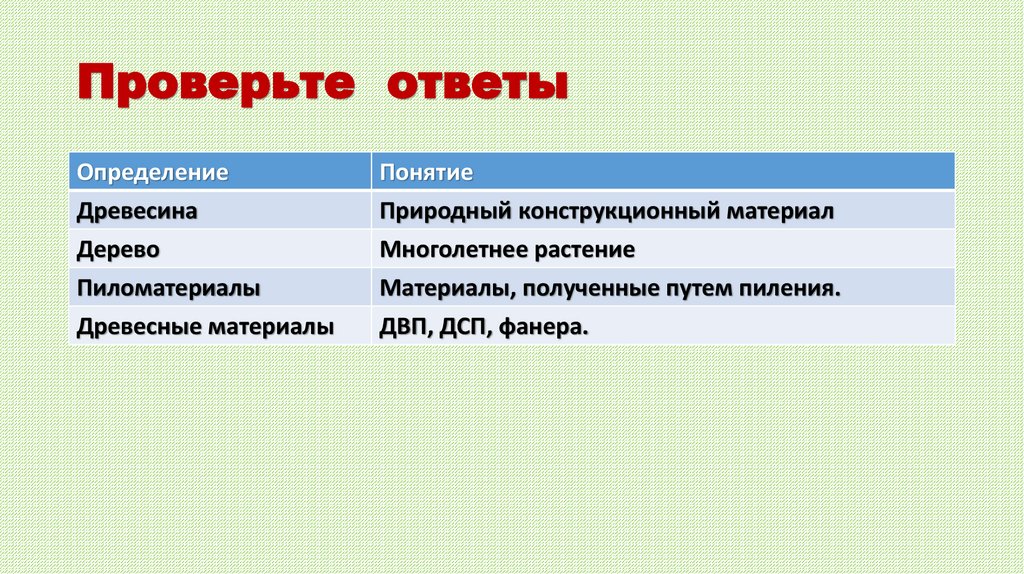

Проверьте ответы
Определение
Понятие
Древесина
Дерево
Пиломатериалы
Природный конструкционный материал
Многолетнее растение
Материалы, полученные путем пиления.
Древесные материалы
ДВП, ДСП, фанера.

4.

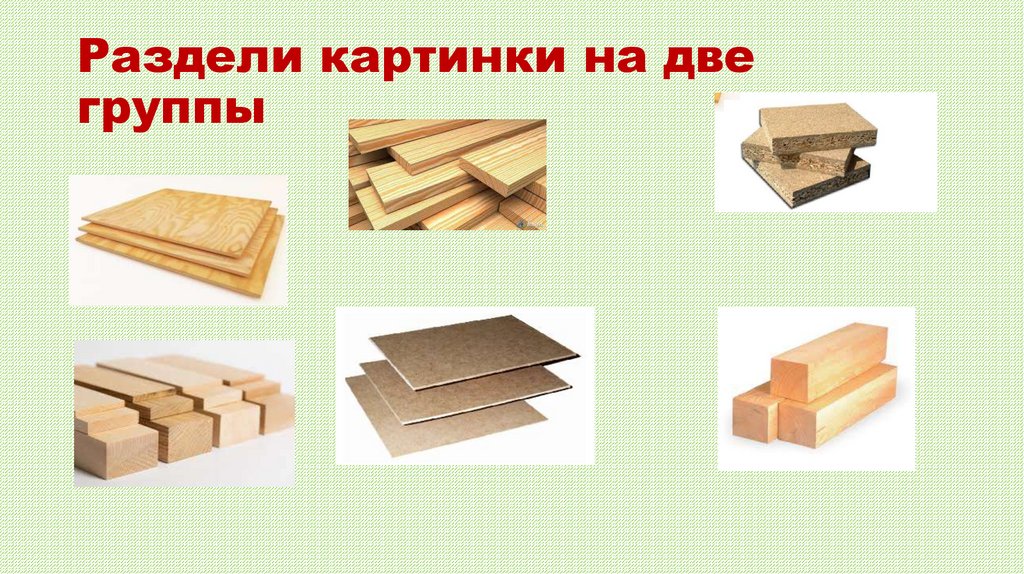

Раздели картинки на две
группы

5.

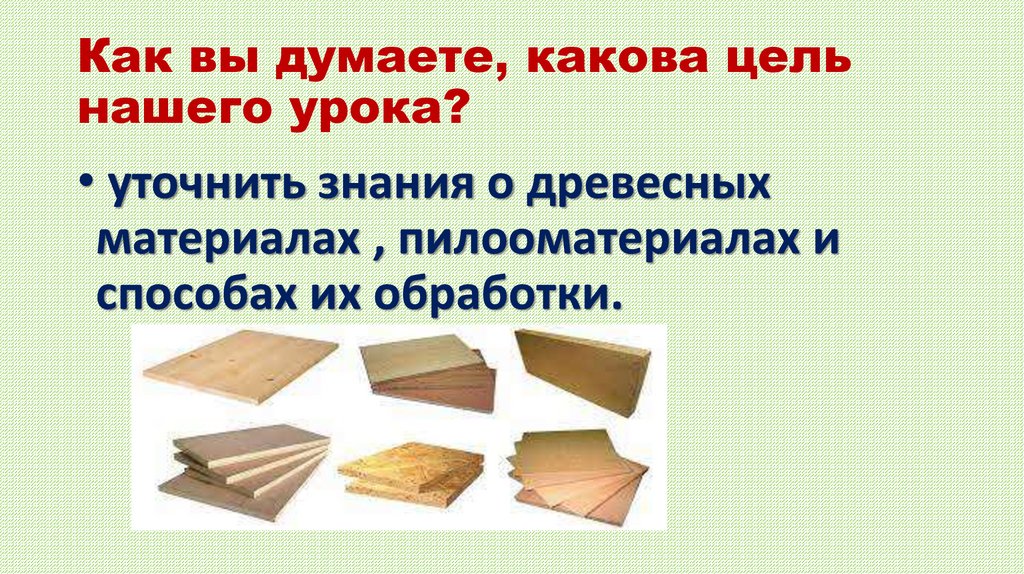

Как вы думаете, какова цель
нашего урока?
• уточнить знания о древесных
материалах , пилооматериалах и
способах их обработки.

6.

7.

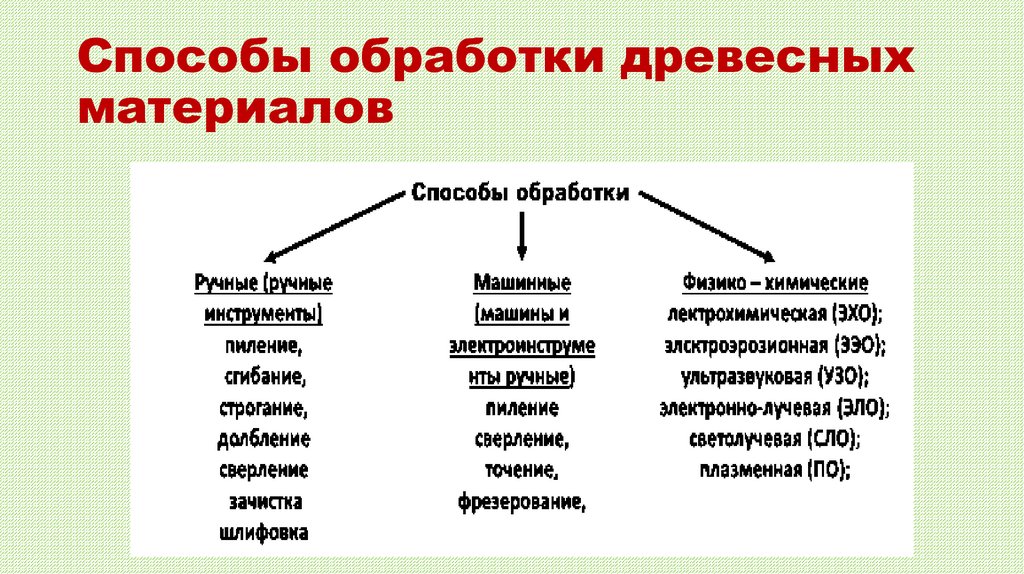

Способы обработки древесных
материалов

8.

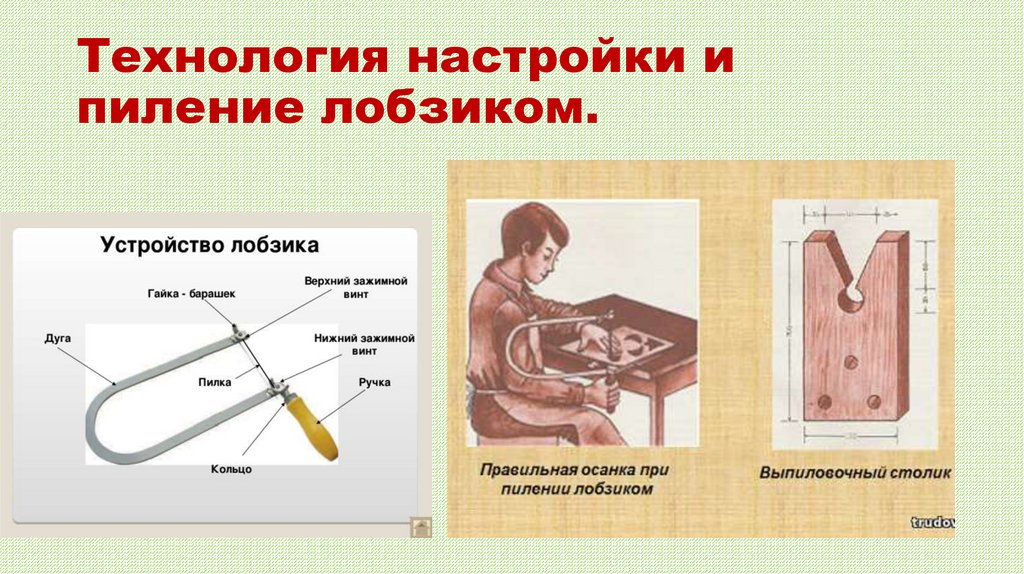

Технология настройки и
пиление лобзиком.

9.

ТЕХНОЛОГИЯ РАБОТЫ ЛОБЗИКОМ

10.

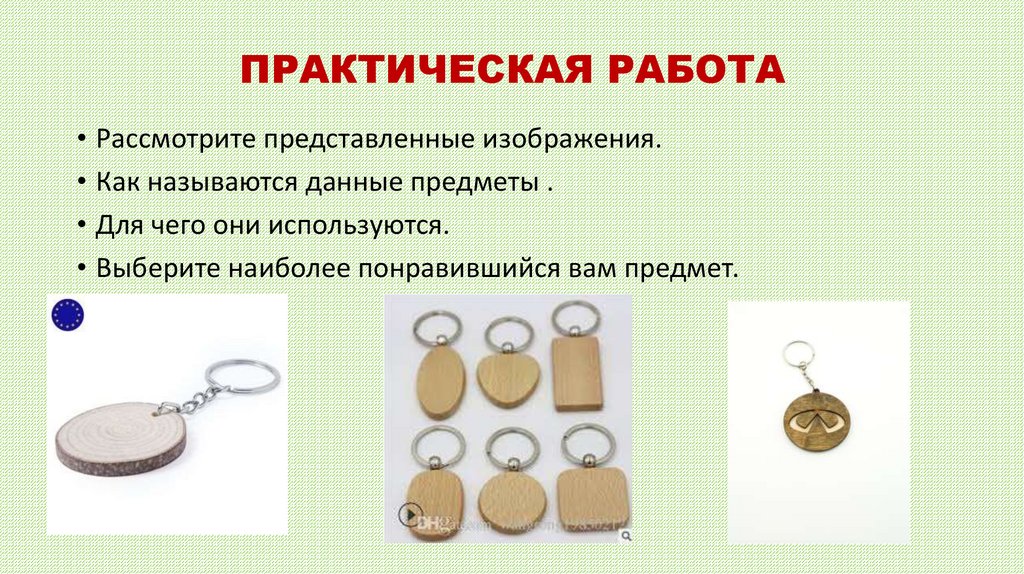

ПРАКТИЧЕСКАЯ РАБОТА
• Рассмотрите представленные изображения.
• Как называются данные предметы .
• Для чего они используются.
• Выберите наиболее понравившийся вам предмет.

11.

Пакет технологической
документации
1. Технологическая карта – технический графический и текстовый
документ, раскрывающий порядок работы над деталью или изделием.
2. Чертеж – изображение детали и данные о ней, необходимые для ее
изготовления и контроля. Выполняется с помощью чертежных
инструментов.
3. Технический рисунок – наглядное изображение детали или изделия,
выполненное от руки с соблюдением пропорций между частями строится
по правилам перспективы с передачей светотени.
Изучите пакет технологической документации

12.

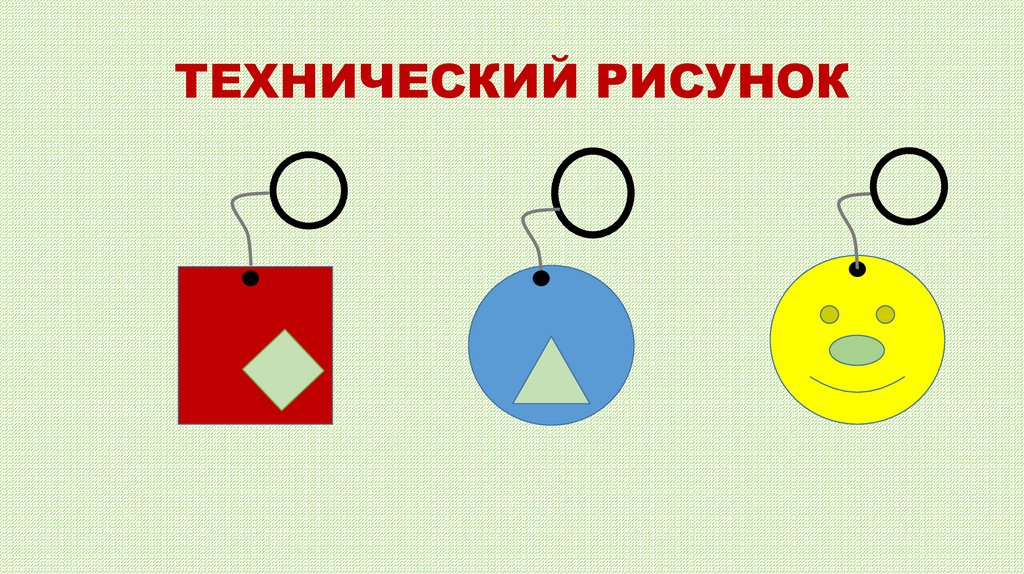

ТЕХНИЧЕСКИЙ РИСУНОК

13.

ЧЕРТЕЖ

14.

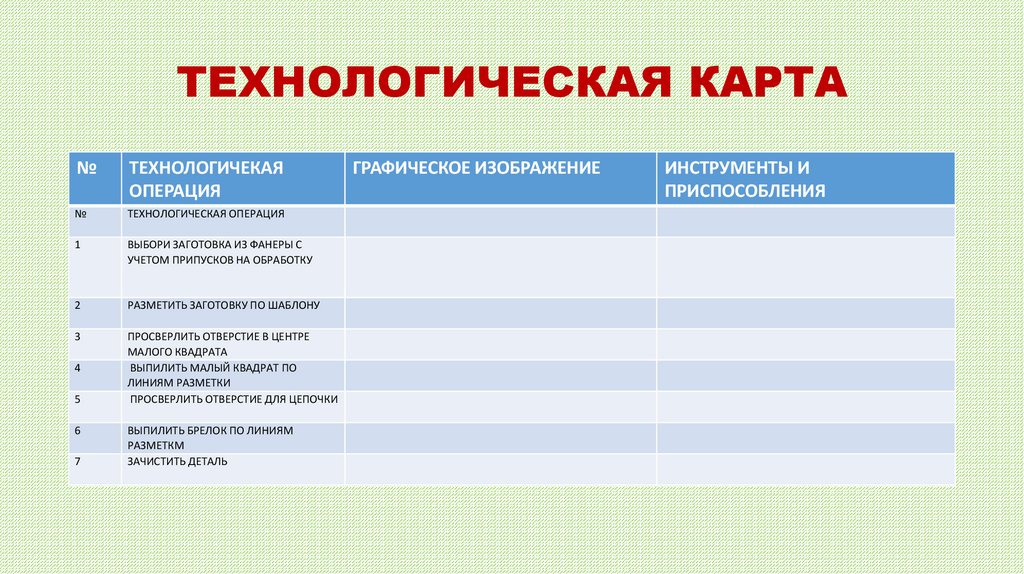

ТЕХНОЛОГИЧЕСКАЯ КАРТА
№
ТЕХНОЛОГИЧЕКАЯ
ОПЕРАЦИЯ
№
ТЕХНОЛОГИЧЕСКАЯ ОПЕРАЦИЯ
1
ВЫБОРИ ЗАГОТОВКА ИЗ ФАНЕРЫ С
УЧЕТОМ ПРИПУСКОВ НА ОБРАБОТКУ
2
РАЗМЕТИТЬ ЗАГОТОВКУ ПО ШАБЛОНУ
3
ПРОСВЕРЛИТЬ ОТВЕРСТИЕ В ЦЕНТРЕ
МАЛОГО КВАДРАТА
ВЫПИЛИТЬ МАЛЫЙ КВАДРАТ ПО
ЛИНИЯМ РАЗМЕТКИ
ПРОСВЕРЛИТЬ ОТВЕРСТИЕ ДЛЯ ЦЕПОЧКИ
4
5
6
7
ВЫПИЛИТЬ БРЕЛОК ПО ЛИНИЯМ
РАЗМЕТКМ
ЗАЧИСТИТЬ ДЕТАЛЬ
ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ
ИНСТРУМЕНТЫ И
ПРИСПОСОБЛЕНИЯ

15.

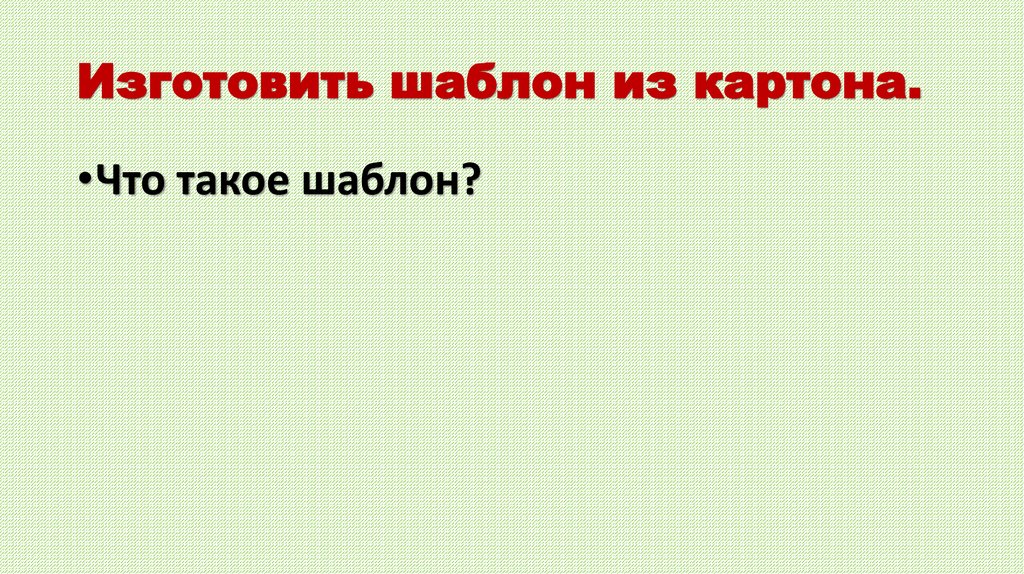

Изготовить шаблон из картона.
•Что такое шаблон?
