Тема 3.5.2 ГЗ2

1.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
ЦИКЛ «БОЕВОЕ ПРИМЕНЕНИЕ ЗРК БД»
РАЗДЕЛ 3.5 ВОЕННАЯ ТОПОГРАФИЯ.
Тема 3.5.2
Занятие №1
Топографические карты и
приёмы работы с ними.
Топографические карты и приемы работы
с ними.

2.

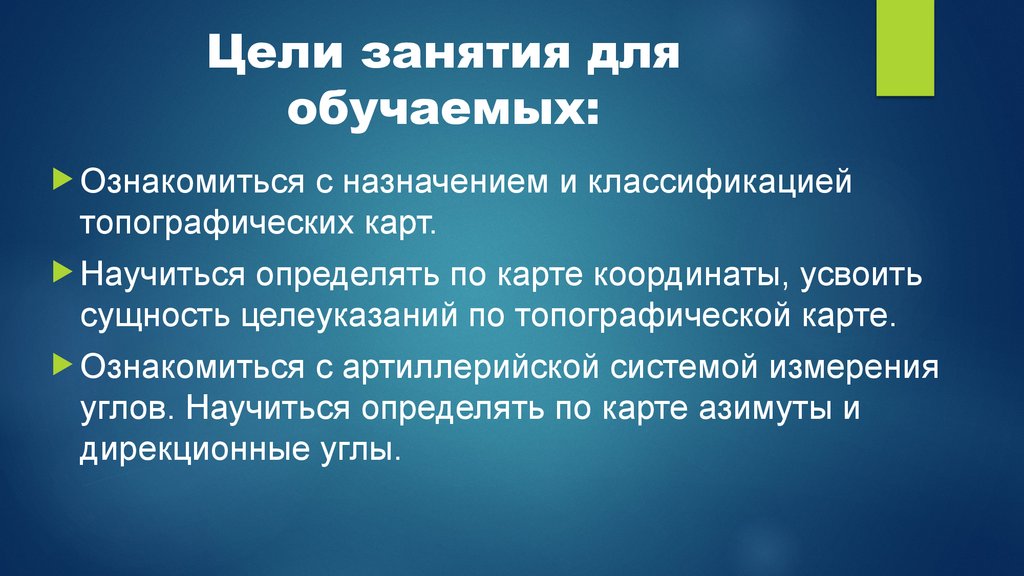

Цели занятия для
обучаемых:
Ознакомиться с назначением и классификацией
топографических карт.
Научиться определять по карте координаты, усвоить
сущность целеуказаний по топографической карте.
Ознакомиться с артиллерийской системой измерения
углов. Научиться определять по карте азимуты и
дирекционные углы.

3.

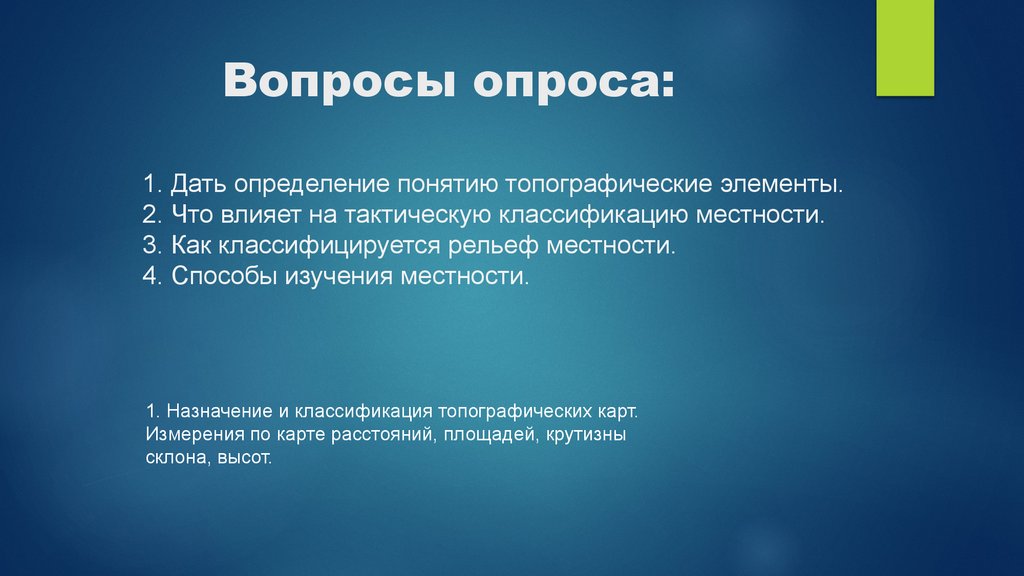

Вопросы опроса:
1. Дать определение понятию топографические элементы.
2. Что влияет на тактическую классификацию местности.
3. Как классифицируется рельеф местности.
4. Способы изучения местности.
1. Назначение и классификация топографических карт.
Измерения по карте расстояний, площадей, крутизны
склона, высот.

4.

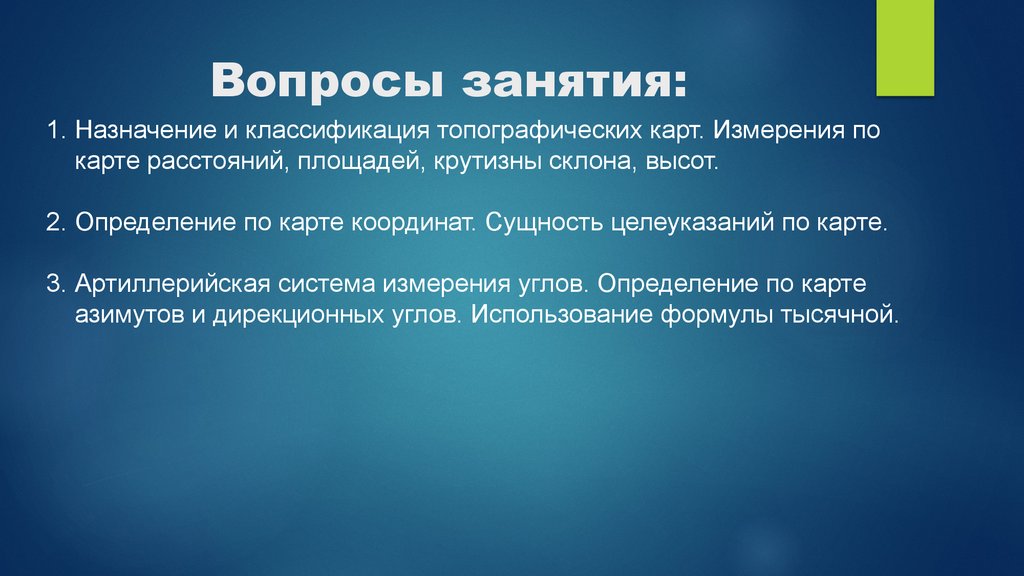

Вопросы занятия:
1. Назначение и классификация топографических карт. Измерения по
карте расстояний, площадей, крутизны склона, высот.
2. Определение по карте координат. Сущность целеуказаний по карте.

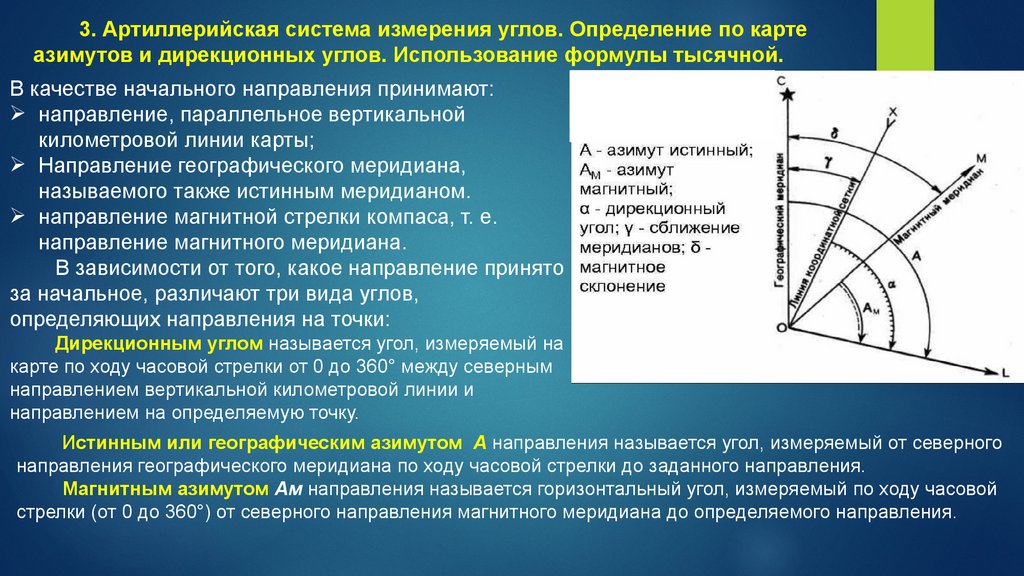

3. Артиллерийская система измерения углов. Определение по карте

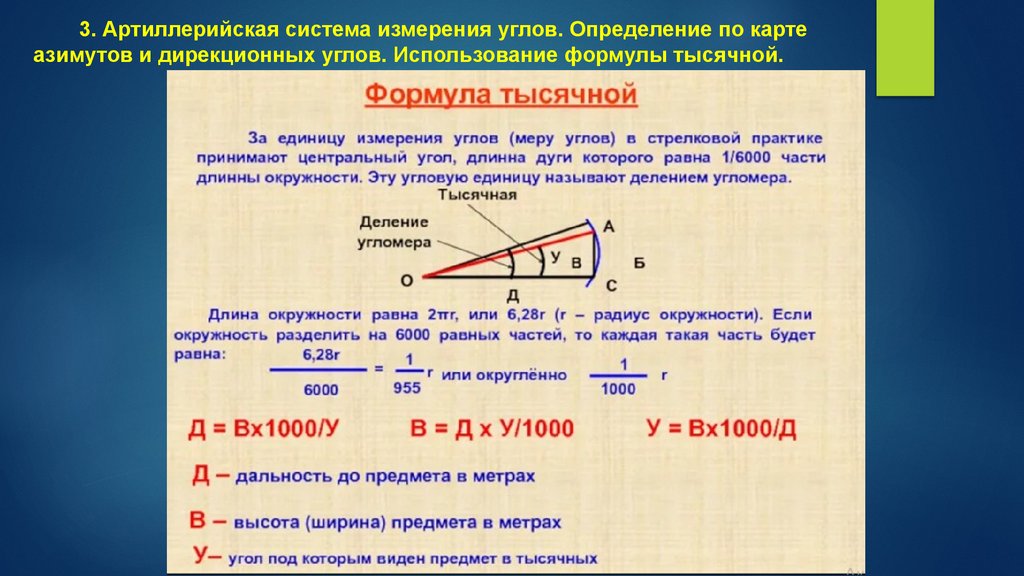

азимутов и дирекционных углов. Использование формулы тысячной.

5.

Вопрос №1 Назначение и классификация топографических карт.
Измерения по карте расстояний, площадей, крутизны склона,
высот.
Карта (географическая) — это изображение земной поверхности, построенное на плоскости по
определенным математическим правилам.
Топографическая карта — географическая карта универсального назначения, на которой
подробно изображена местность. Топографическая карта содержит сведения об опорных
геодезических пунктах, рельефе, гидрографии, растительности, грунтах, хозяйственных и
культурных объектах, дорогах, коммуникациях, границах и других объектах местности.
Топографические карты как измерительные документы и основные источники информации о
местности служат одним из важнейших средств управления войсками.

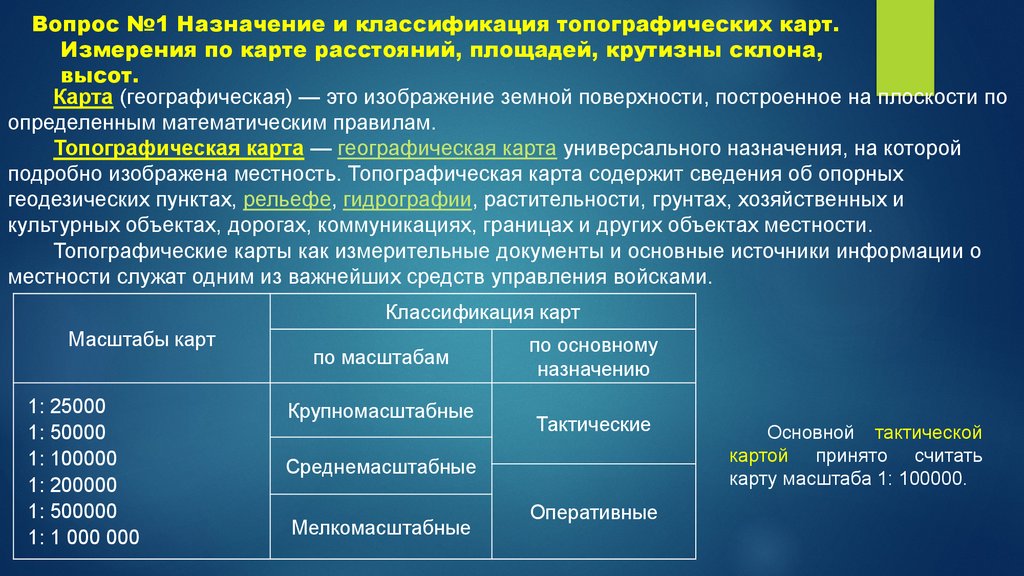

Классификация карт
Масштабы карт
1: 25000
1: 50000
1: 100000
1: 200000
1: 500000
1: 1 000 000
по масштабам
Крупномасштабные
по основному
назначению
Тактические
Среднемасштабные
Мелкомасштабные
Оперативные
Основной тактической
картой принято считать
карту масштаба 1: 100000.

6.

Вопрос №1 Назначение и классификация топографических карт.
Система деления карты на отдельные листы называется
разграфкой карты, а система обозначения (нумерации) листов —
их номенклатурой.
Линиями меридианов и параллелей топографические
карты делятся на отдельные листы. Одному листу карты
масштаба 1:1000 000 соответствует целое число листов карт
остальных масштабов, кратное четырём
4 листа карты масштаба 1:500 000,
36 листов масштаба 1:200 000,
144 листа масштаба 1:100 000.
Номенклатура каждого листа указана над северной
стороной его рамки. Рядом с номенклатурой, кроме того,
подписано название наиболее крупного из показанных на нем
населенных пунктов.

7.

Вопрос №1 Назначение и классификация топографических карт.

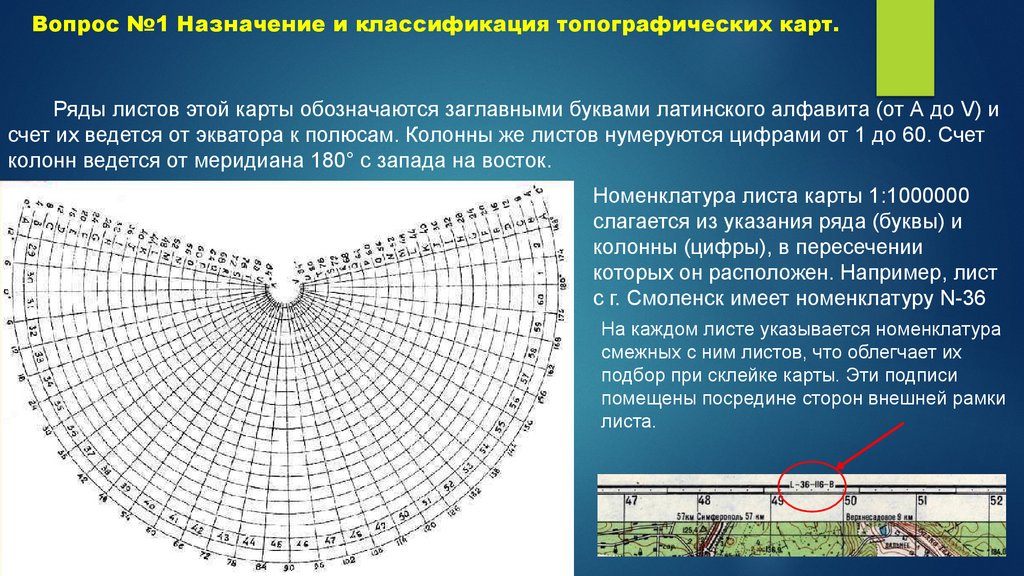

Ряды листов этой карты обозначаются заглавными буквами латинского алфавита (от А до V) и
счет их ведется от экватора к полюсам. Колонны же листов нумеруются цифрами от 1 до 60. Счет
колонн ведется от меридиана 180° с запада на восток.
Номенклатура листа карты 1:1000000
слагается из указания ряда (буквы) и
колонны (цифры), в пересечении
которых он расположен. Например, лист
с г. Смоленск имеет номенклатуру N-36
На каждом листе указывается номенклатура
смежных с ним листов, что облегчает их
подбор при склейке карты. Эти подписи
помещены посредине сторон внешней рамки
листа.

8.

Вопрос №1 Назначение и классификация топографических карт.

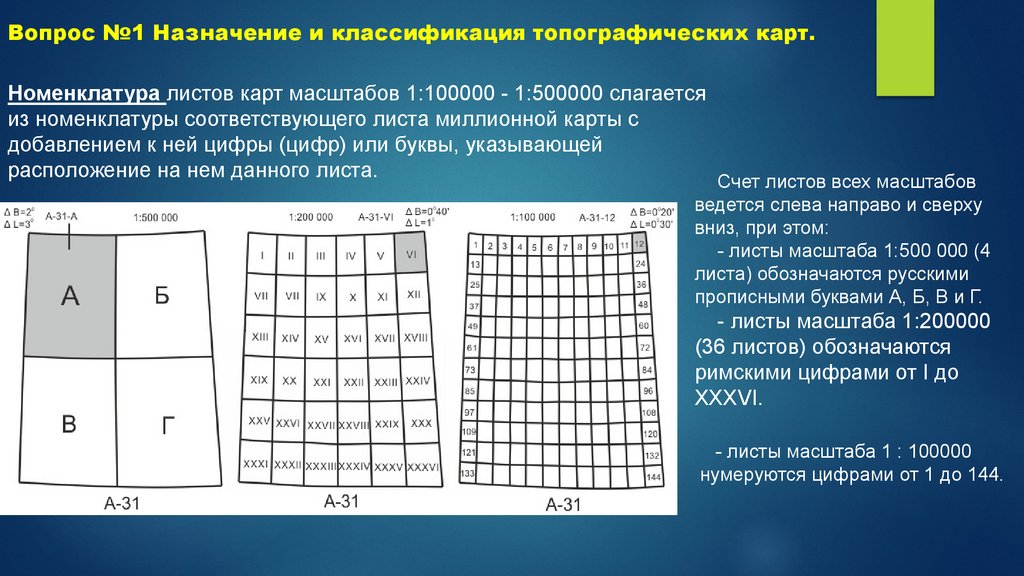

Номенклатура листов карт масштабов 1:100000 - 1:500000 слагается
из номенклатуры соответствующего листа миллионной карты с
добавлением к ней цифры (цифр) или буквы, указывающей
расположение на нем данного листа.
Cчет листов всех масштабов
ведется слева направо и сверху
вниз, при этом:
- листы масштаба 1:500 000 (4
листа) обозначаются русскими
прописными буквами А, Б, В и Г.
- листы масштаба 1:200000
(36 листов) обозначаются
римскими цифрами от I до
XXXVI.
- листы масштаба 1 : 100000
нумеруются цифрами от 1 до 144.

9.

Вопрос №1 Измерения по карте расстояний, площадей, крутизны
склона, высот.

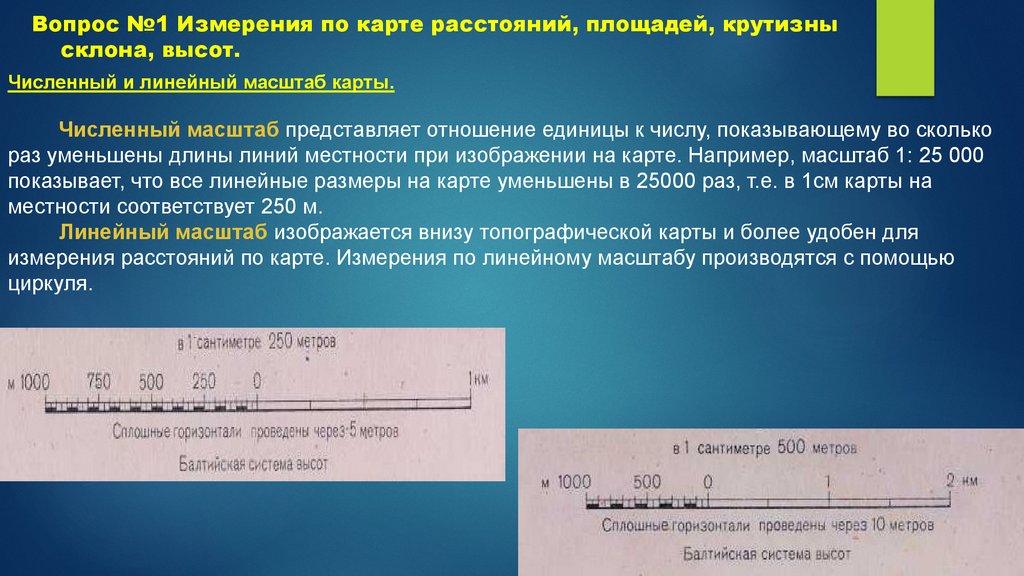

Численный и линейный масштаб карты.
Численный масштаб представляет отношение единицы к числу, показывающему во сколько
раз уменьшены длины линий местности при изображении на карте. Например, масштаб 1: 25 000
показывает, что все линейные размеры на карте уменьшены в 25000 раз, т.е. в 1см карты на
местности соответствует 250 м.
Линейный масштаб изображается внизу топографической карты и более удобен для
измерения расстояний по карте. Измерения по линейному масштабу производятся с помощью
циркуля.

10.

Вопрос №1 Измерения по карте расстояний, площадей, крутизны
склона, высот.

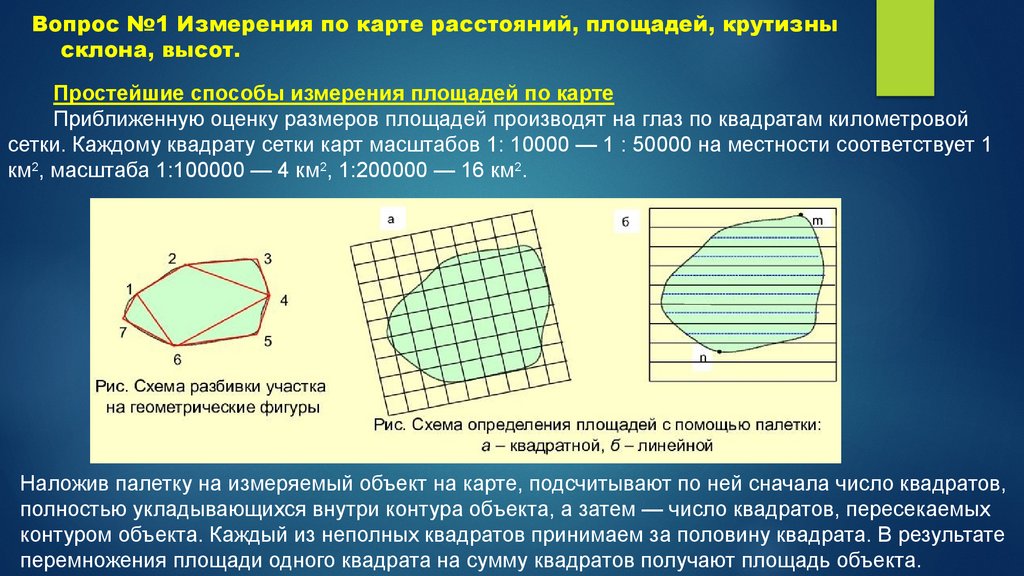

Простейшие способы измерения площадей по карте
Приближенную оценку размеров площадей производят на глаз по квадратам километровой
сетки. Каждому квадрату сетки карт масштабов 1: 10000 — 1 : 50000 на местности соответствует 1
км2, масштаба 1:100000 — 4 км2, 1:200000 — 16 км2.
Наложив палетку на измеряемый объект на карте, подсчитывают по ней сначала число квадратов,
полностью укладывающихся внутри контура объекта, а затем — число квадратов, пересекаемых
контуром объекта. Каждый из неполных квадратов принимаем за половину квадрата. В результате
перемножения площади одного квадрата на сумму квадратов получают площадь объекта.

11.

Вопрос №1 Измерения по карте расстояний, площадей, крутизны
склона, высот.

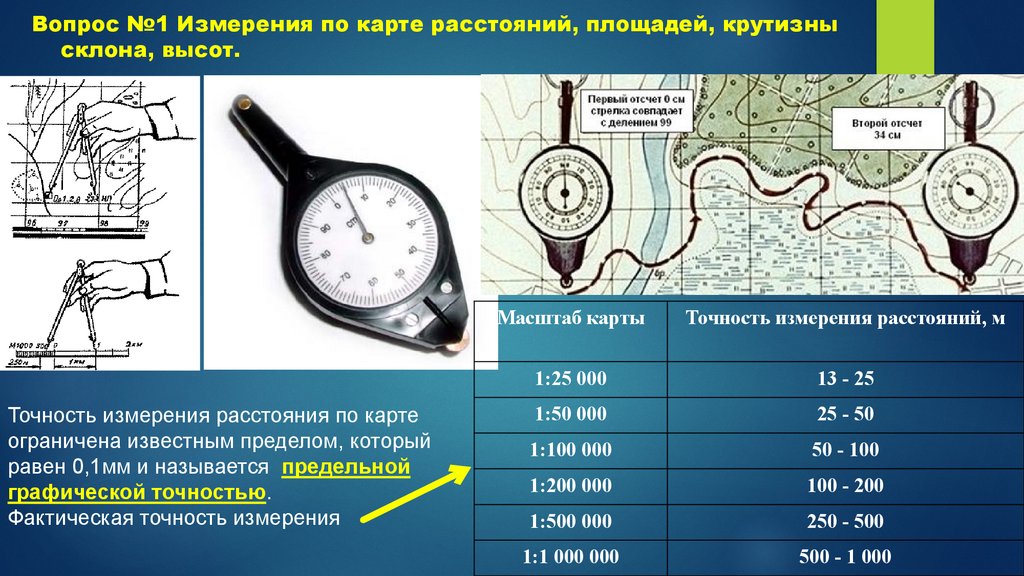

Точность измерения расстояния по карте
ограничена известным пределом, который
равен 0,1мм и называется предельной
графической точностью.
Фактическая точность измерения
Масштаб карты
Точность измерения расстояний, м
1:25 000
13 - 25
1:50 000
25 - 50
1:100 000
50 - 100
1:200 000
100 - 200
1:500 000
250 - 500
1:1 000 000
500 - 1 000

12.

Вопрос №1 Измерения по карте расстояний, площадей, крутизны
склона, высот.

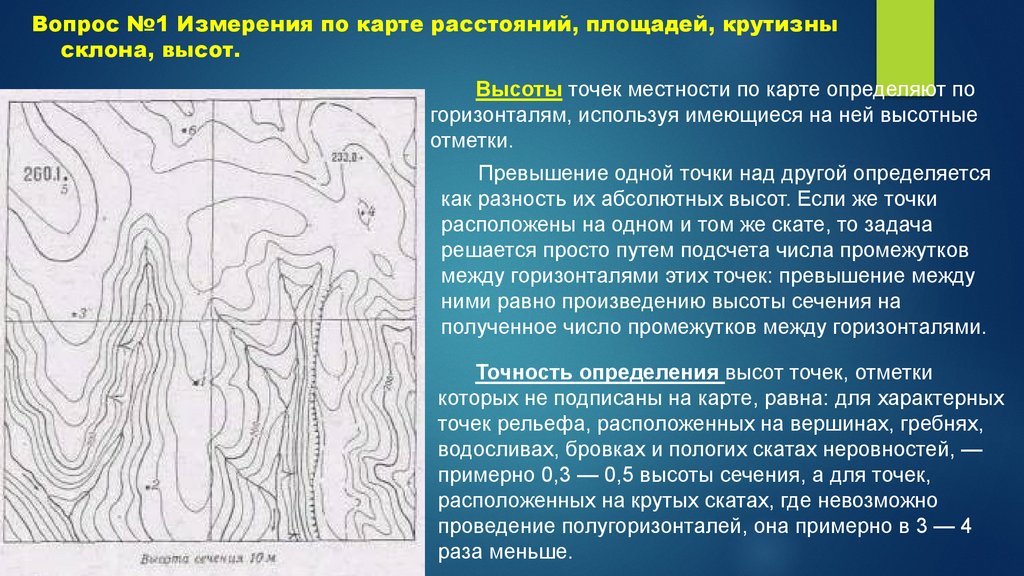

Высоты точек местности по карте определяют по
горизонталям, используя имеющиеся на ней высотные
отметки.
Превышение одной точки над другой определяется
как разность их абсолютных высот. Если же точки
расположены на одном и том же скате, то задача
решается просто путем подсчета числа промежутков
между горизонталями этих точек: превышение между
ними равно произведению высоты сечения на
полученное число промежутков между горизонталями.
Точность определения высот точек, отметки
которых не подписаны на карте, равна: для характерных
точек рельефа, расположенных на вершинах, гребнях,
водосливах, бровках и пологих скатах неровностей, —
примерно 0,3 — 0,5 высоты сечения, а для точек,
расположенных на крутых скатах, где невозможно
проведение полугоризонталей, она примерно в 3 — 4
раза меньше.

13.

Вопрос №1 Измерения по карте расстояний, площадей, крутизны склона,
высот.

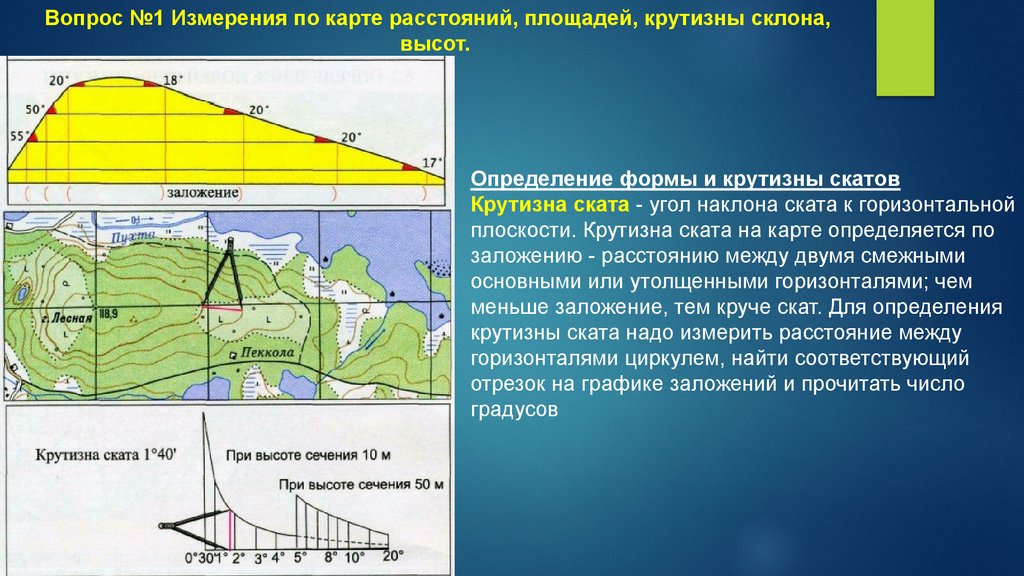

Определение формы и крутизны скатов
Крутизна ската - угол наклона ската к горизонтальной
плоскости. Крутизна ската на карте определяется по
заложению - расстоянию между двумя смежными
основными или утолщенными горизонталями; чем
меньше заложение, тем круче скат. Для определения
крутизны ската надо измерить расстояние между
горизонталями циркулем, найти соответствующий
отрезок на графике заложений и прочитать число
градусов

14.

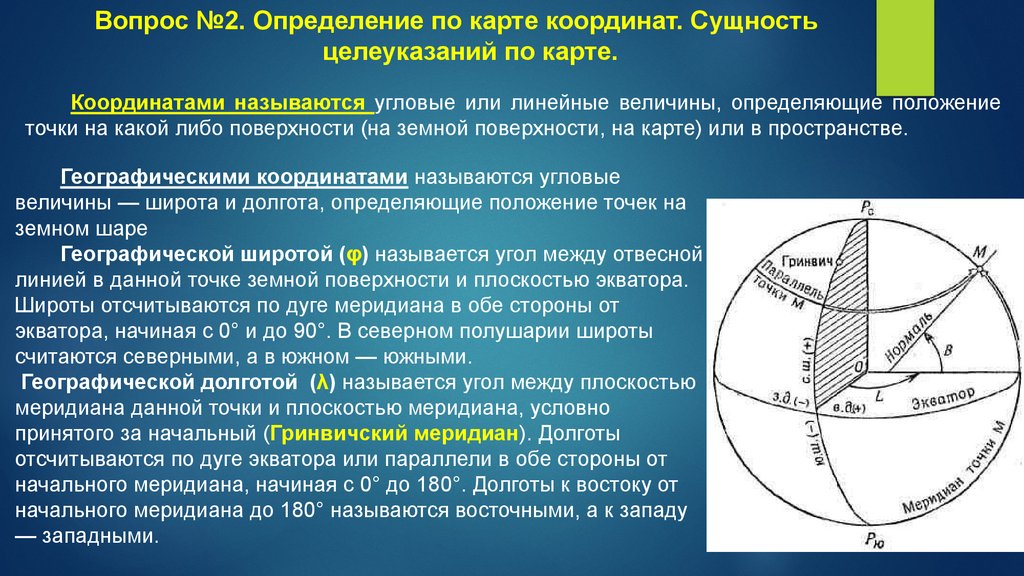

Вопрос №2. Определение по карте координат. Сущность
целеуказаний по карте.
Координатами называются угловые или линейные величины, определяющие положение
точки на какой либо поверхности (на земной поверхности, на карте) или в пространстве.
Географическими координатами называются угловые
величины — широта и долгота, определяющие положение точек на
земном шаре
Географической широтой (φ) называется угол между отвесной
линией в данной точке земной поверхности и плоскостью экватора.
Широты отсчитываются по дуге меридиана в обе стороны от
экватора, начиная с 0° и до 90°. В северном полушарии широты
считаются северными, а в южном — южными.
Географической долготой (λ) называется угол между плоскостью
меридиана данной точки и плоскостью меридиана, условно
принятого за начальный (Гринвичский меридиан). Долготы
отсчитываются по дуге экватора или параллели в обе стороны от
начального меридиана, начиная с 0° до 180°. Долготы к востоку от
начального меридиана до 180° называются восточными, а к западу
— западными.

15.

Вопрос №2. Определение по карте координат. Сущность
целеуказаний по карте.

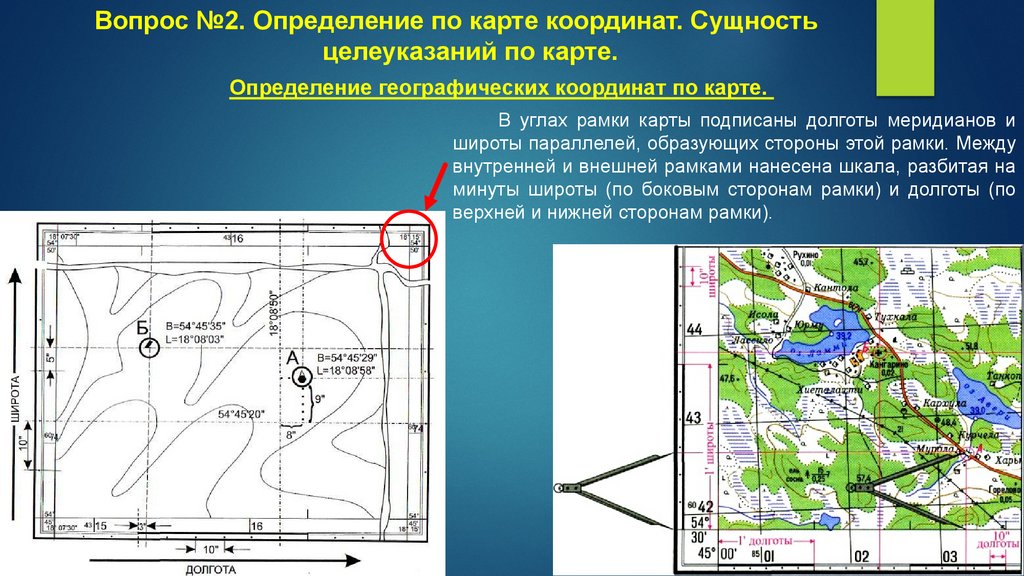

Определение географических координат по карте.
В углах рамки карты подписаны долготы меридианов и
широты параллелей, образующих стороны этой рамки. Между
внутренней и внешней рамками нанесена шкала, разбитая на
минуты широты (по боковым сторонам рамки) и долготы (по
верхней и нижней сторонам рамки).

16.

Вопрос №2. Определение по карте координат. Сущность
целеуказаний по карте.

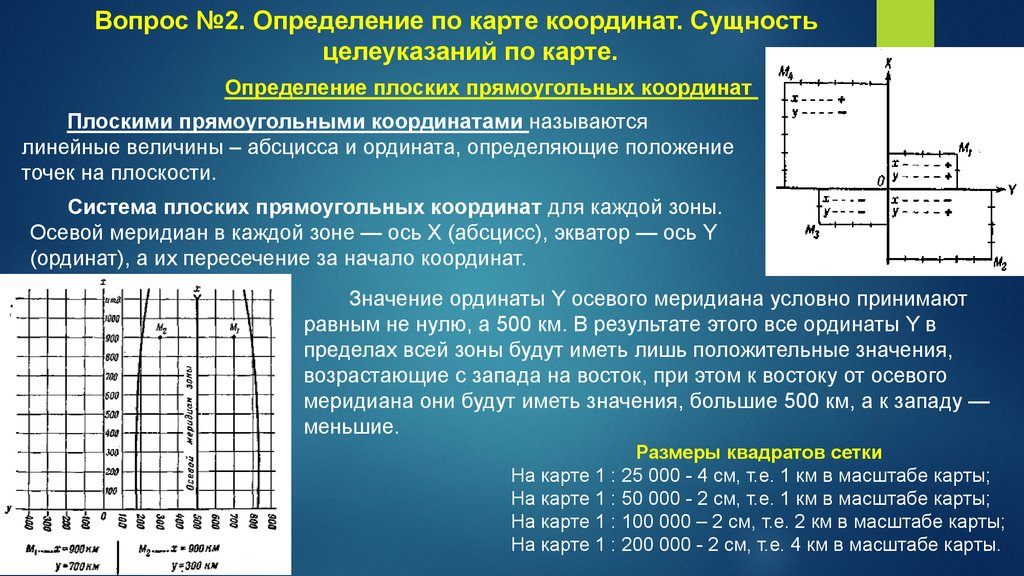

Определение плоских прямоугольных координат
Плоскими прямоугольными координатами называются
линейные величины – абсцисса и ордината, определяющие положение
точек на плоскости.
Система плоских прямоугольных координат для каждой зоны.
Осевой меридиан в каждой зоне — ось Х (абсцисс), экватор — ось Y
(ординат), а их пересечение за начало координат.
Значение ординаты Y осевого меридиана условно принимают
равным не нулю, а 500 км. В результате этого все ординаты Y в
пределах всей зоны будут иметь лишь положительные значения,
возрастающие с запада на восток, при этом к востоку от осевого
меридиана они будут иметь значения, большие 500 км, а к западу —
меньшие.
Размеры квадратов сетки
На карте 1 : 25 000 - 4 см, т.е. 1 км в масштабе карты;
На карте 1 : 50 000 - 2 см, т.е. 1 км в масштабе карты;
На карте 1 : 100 000 – 2 см, т.е. 2 км в масштабе карты;
На карте 1 : 200 000 - 2 см, т.е. 4 км в масштабе карты.

17.

Вопрос №2. Определение по карте координат. Сущность
целеуказаний по карте.

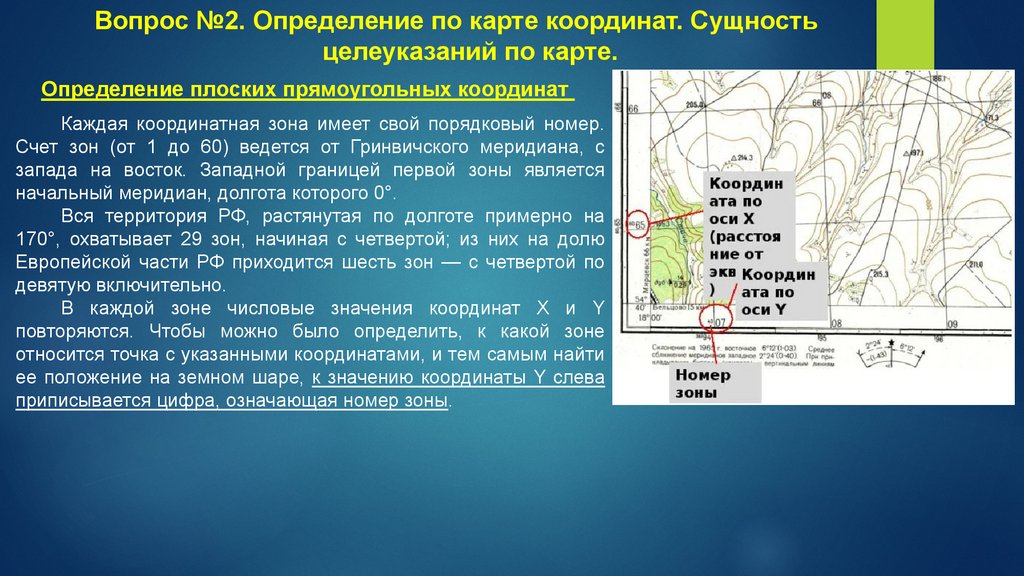

Определение плоских прямоугольных координат
Каждая координатная зона имеет свой порядковый номер.
Счет зон (от 1 до 60) ведется от Гринвичского меридиана, с
запада на восток. Западной границей первой зоны является
начальный меридиан, долгота которого 0°.
Вся территория РФ, растянутая по долготе примерно на
170°, охватывает 29 зон, начиная с четвертой; из них на долю
Европейской части РФ приходится шесть зон — с четвертой по
девятую включительно.
В каждой зоне числовые значения координат Х и Y
повторяются. Чтобы можно было определить, к какой зоне
относится точка с указанными координатами, и тем самым найти
ее положение на земном шаре, к значению координаты Y слева
приписывается цифра, означающая номер зоны.

18.

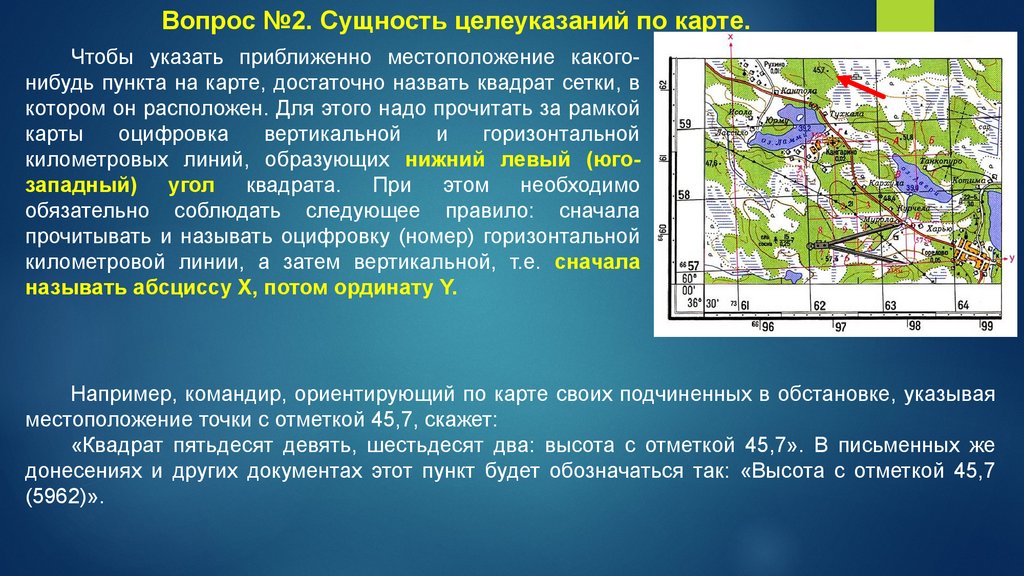

Вопрос №2. Сущность целеуказаний по карте.
Чтобы указать приближенно местоположение какогонибудь пункта на карте, достаточно назвать квадрат сетки, в
котором он расположен. Для этого надо прочитать за рамкой
карты
оцифровка
вертикальной
и
горизонтальной
километровых линий, образующих нижний левый (югозападный) угол квадрата. При этом необходимо
обязательно соблюдать следующее правило: сначала
прочитывать и называть оцифровку (номер) горизонтальной
километровой линии, а затем вертикальной, т.е. сначала
называть абсциссу Х, потом ординату Y.
Например, командир, ориентирующий по карте своих подчиненных в обстановке, указывая
местоположение точки с отметкой 45,7, скажет:
«Квадрат пятьдесят девять, шестьдесят два: высота с отметкой 45,7». В письменных же
донесениях и других документах этот пункт будет обозначаться так: «Высота с отметкой 45,7
(5962)».

19.

Вопрос №2. Определение по карте координат. Сущность
целеуказаний по карте.

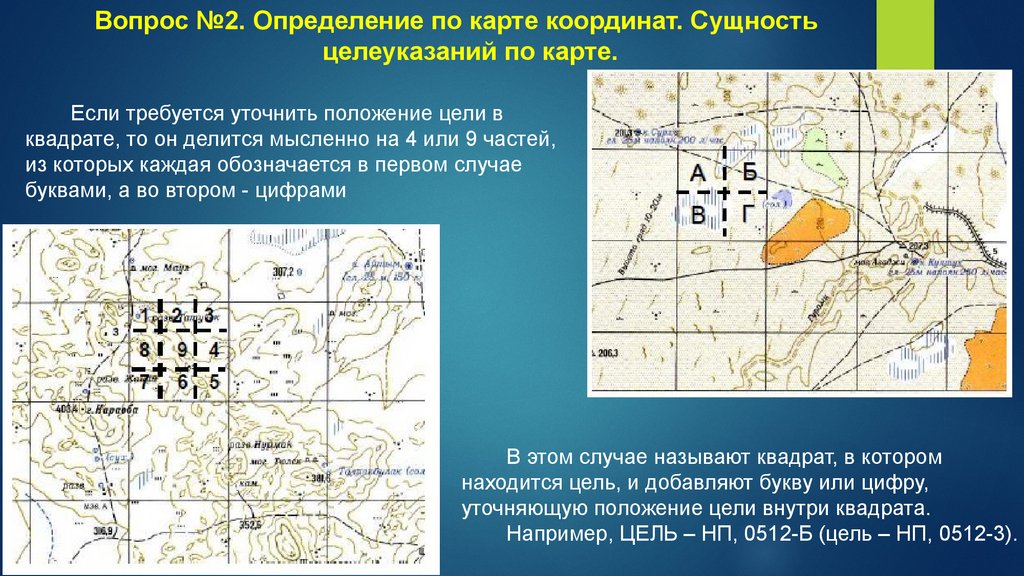

Если требуется уточнить положение цели в
квадрате, то он делится мысленно на 4 или 9 частей,
из которых каждая обозначается в первом случае
буквами, а во втором - цифрами
В этом случае называют квадрат, в котором
находится цель, и добавляют букву или цифру,
уточняющую положение цели внутри квадрата.
Например, ЦЕЛЬ – НП, 0512-Б (цель – НП, 0512-3).

20.

3. Артиллерийская система измерения углов. Определение по карте
азимутов и дирекционных углов. Использование формулы тысячной.
В качестве начального направления принимают:
направление, параллельное вертикальной
километровой линии карты;
Направление географического меридиана,
называемого также истинным меридианом.
направление магнитной стрелки компаса, т. е.
направление магнитного меридиана.
В зависимости от того, какое направление принято
за начальное, различают три вида углов,
определяющих направления на точки:
Дирекционным углом называется угол, измеряемый на
карте по ходу часовой стрелки от 0 до 360° между северным
направлением вертикальной километровой линии и
направлением на определяемую точку.
Истинным или географическим азимутом А направления называется угол, измеряемый от северного
направления географического меридиана по ходу часовой стрелки до заданного направления.
Магнитным азимутом Ам направления называется горизонтальный угол, измеряемый по ходу часовой
стрелки (от 0 до 360°) от северного направления магнитного меридиана до определяемого направления.

21.

3. Артиллерийская система измерения углов. Определение по карте
азимутов и дирекционных углов. Использование формулы тысячной.

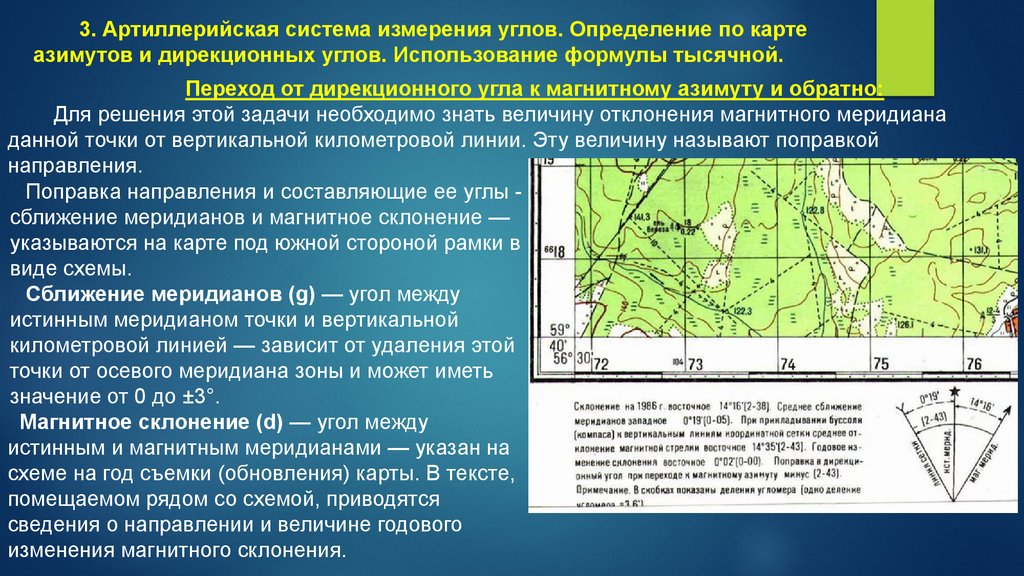

Переход от дирекционного угла к магнитному азимуту и обратно:
Для решения этой задачи необходимо знать величину отклонения магнитного меридиана
данной точки от вертикальной километровой линии. Эту величину называют поправкой
направления.
Поправка направления и составляющие ее углы сближение меридианов и магнитное склонение —
указываются на карте под южной стороной рамки в
виде схемы.
Сближение меридианов (g) — угол между
истинным меридианом точки и вертикальной
километровой линией — зависит от удаления этой
точки от осевого меридиана зоны и может иметь
значение от 0 до ±3°.
Магнитное склонение (d) — угол между
истинным и магнитным меридианами — указан на
схеме на год съемки (обновления) карты. В тексте,
помещаемом рядом со схемой, приводятся
сведения о направлении и величине годового
изменения магнитного склонения.

22.

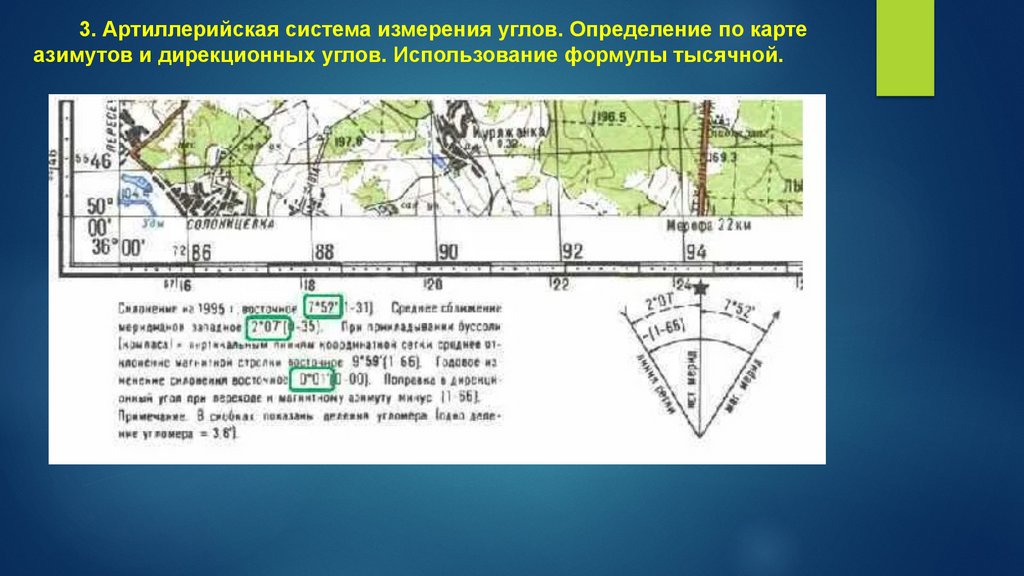

3. Артиллерийская система измерения углов. Определение по карте
азимутов и дирекционных углов. Использование формулы тысячной.

23.

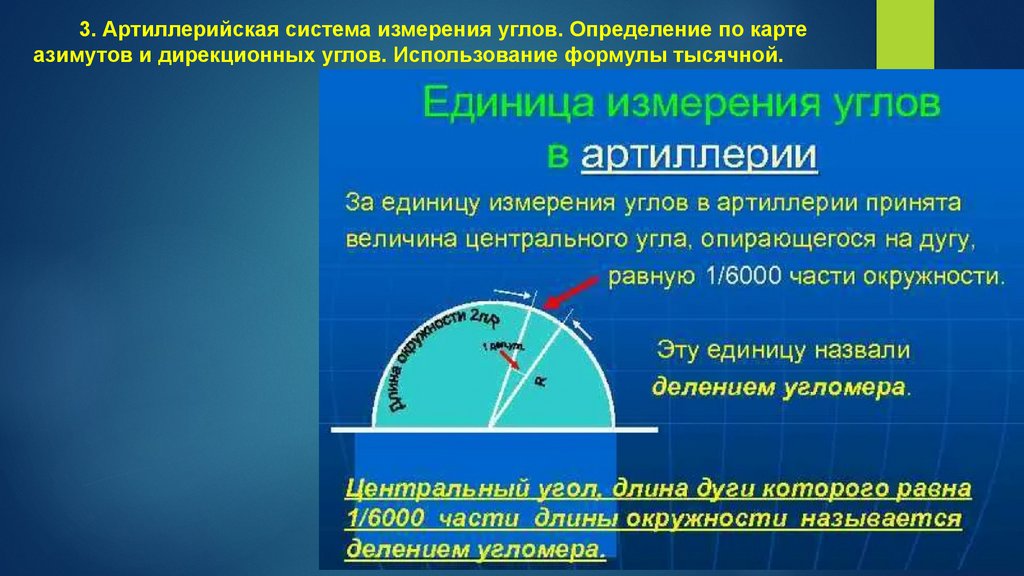

3. Артиллерийская система измерения углов. Определение по карте
азимутов и дирекционных углов. Использование формулы тысячной.

24.

3. Артиллерийская система измерения углов. Определение по карте
азимутов и дирекционных углов. Использование формулы тысячной.

25.

Задание на
самостоятельную работу.
