1. Общие сведения о строительных материалах Классификация, номенклатура, качественные показатели,

ОБЩИЕ СВЕДЕНИЯ О
СТРОИТЕЛЬНЫХ МАТЕРИАЛАХ
КЛАССИФИКАЦИЯ,
НОМЕНКЛАТУРА, КАЧЕСТВЕННЫЕ
ПОКАЗАТЕЛИ,

2. 1. ПРИРОДНЫЕ КАМЕННЫЕ МАТЕРИАЛЫ

3.

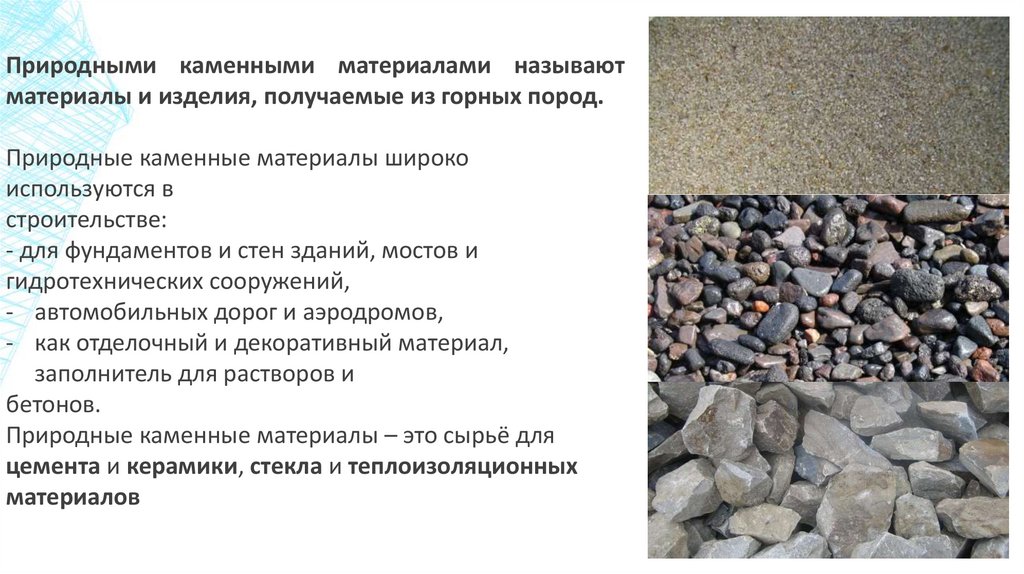

Природными каменными материалами называют
материалы и изделия, получаемые из горных пород.
Природные каменные материалы широко
используются в
строительстве:
- для фундаментов и стен зданий, мостов и
гидротехнических сооружений,
- автомобильных дорог и аэродромов,
- как отделочный и декоративный материал,
заполнитель для растворов и
бетонов.
Природные каменные материалы – это сырьё для
цемента и керамики, стекла и теплоизоляционных
материалов

4.

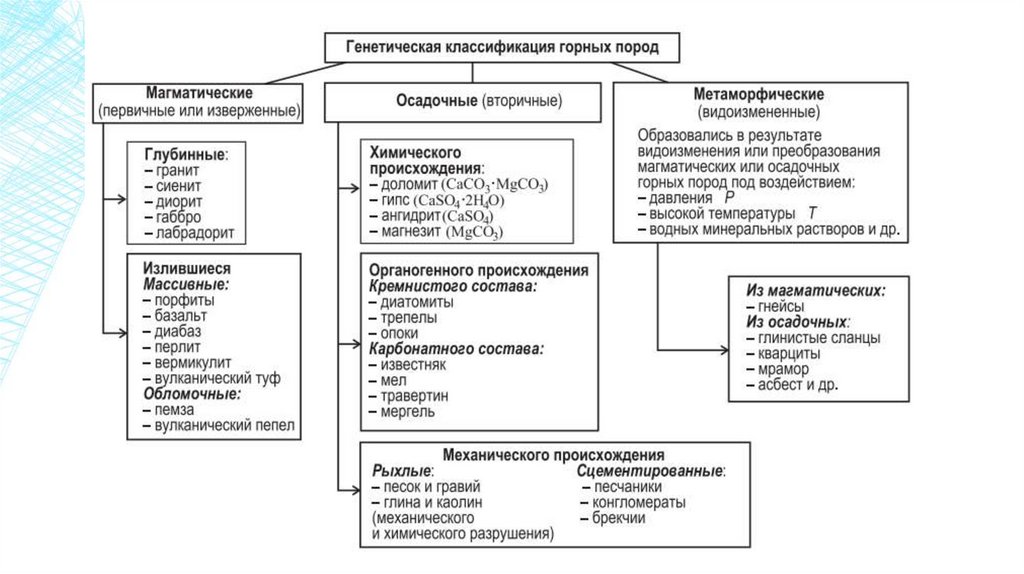

Горная порода – это природные массивные залежи или скопления
обломков различной крупности, обладающие более или менее
определенными составом, строением и физическими свойствами. Каждая
горная порода состоит из определенных (одного или нескольких)
минералов.
Минерал – это химический элемент, химическое соединение или смесь
таких соединений, продукт природных физико- химических процессов,
обладающий
определенным
химическим
составом,
однородным
строением
и
характерными
физическими
свойствами.

5.

6.

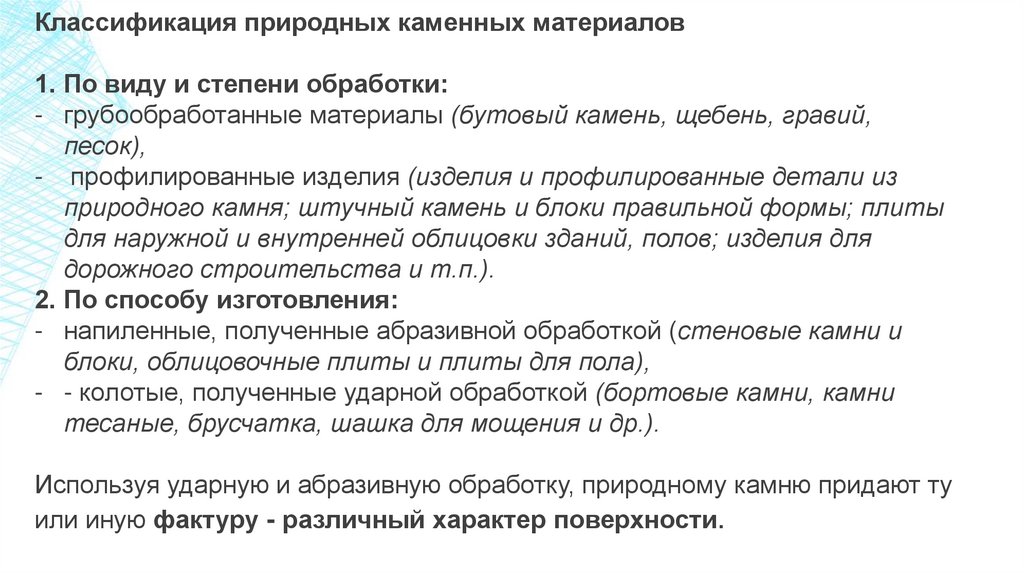

Классификация природных каменных материалов
1. По виду и степени обработки:
- грубообработанные материалы (бутовый камень, щебень, гравий,
песок),
- профилированные изделия (изделия и профилированные детали из
природного камня; штучный камень и блоки правильной формы; плиты
для наружной и внутренней облицовки зданий, полов; изделия для
дорожного строительства и т.п.).
2. По способу изготовления:
- напиленные, полученные абразивной обработкой (стеновые камни и
блоки, облицовочные плиты и плиты для пола),
- - колотые, полученные ударной обработкой (бортовые камни, камни
тесаные, брусчатка, шашка для мощения и др.).
Используя ударную и абразивную обработку, природному камню придают ту
или иную фактуру - различный характер поверхности.

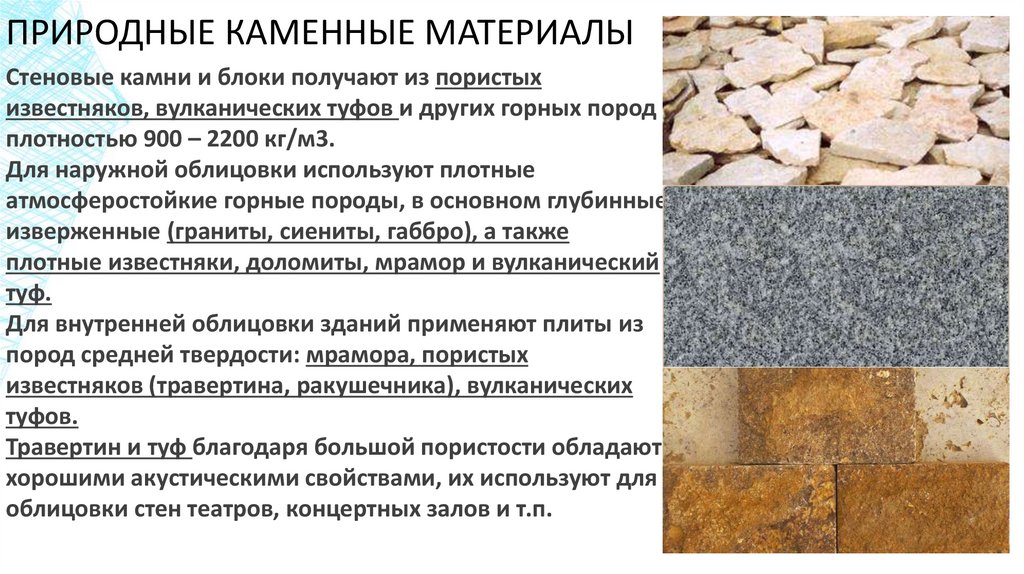

7. ПРИРОДНЫЕ КАМЕННЫЕ МАТЕРИАЛЫ

Стеновые камни и блоки получают из пористых
известняков, вулканических туфов и других горных пород
плотностью 900 – 2200 кг/м3.
Для наружной облицовки используют плотные
атмосферостойкие горные породы, в основном глубинные
изверженные (граниты, сиениты, габбро), а также
плотные известняки, доломиты, мрамор и вулканический
туф.
Для внутренней облицовки зданий применяют плиты из
пород средней твердости: мрамора, пористых
известняков (травертина, ракушечника), вулканических
туфов.
Травертин и туф благодаря большой пористости обладают
хорошими акустическими свойствами, их используют для
облицовки стен театров, концертных залов и т.п.

8. 2. Конструкцион-ные строительные материалы

2. Конструкционные
строительные
материалы

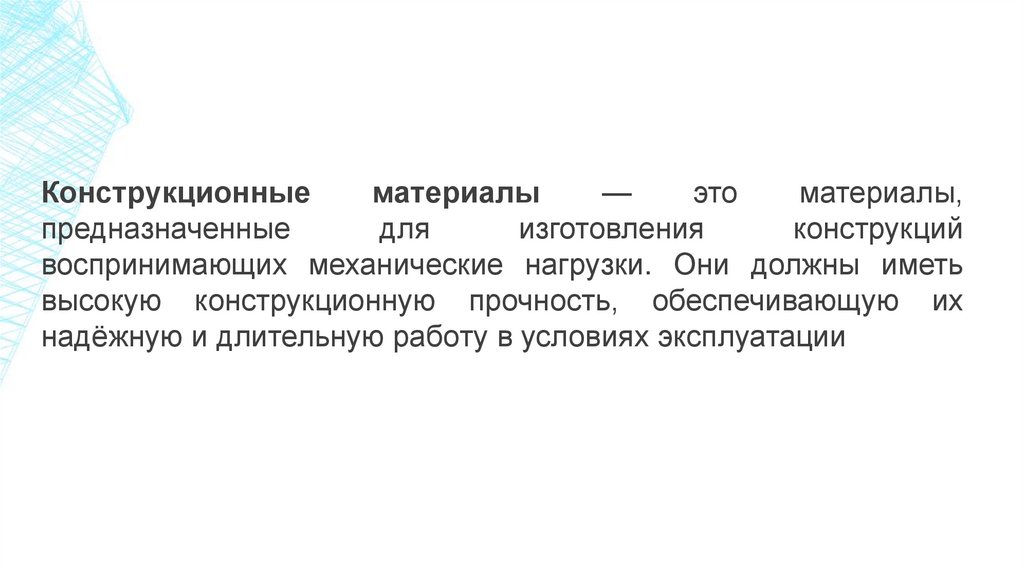

9.

Конструкционные
материалы
—
это
материалы,
предназначенные
для
изготовления
конструкций
воспринимающих механические нагрузки. Они должны иметь
высокую конструкционную прочность, обеспечивающую их
надёжную и длительную работу в условиях эксплуатации

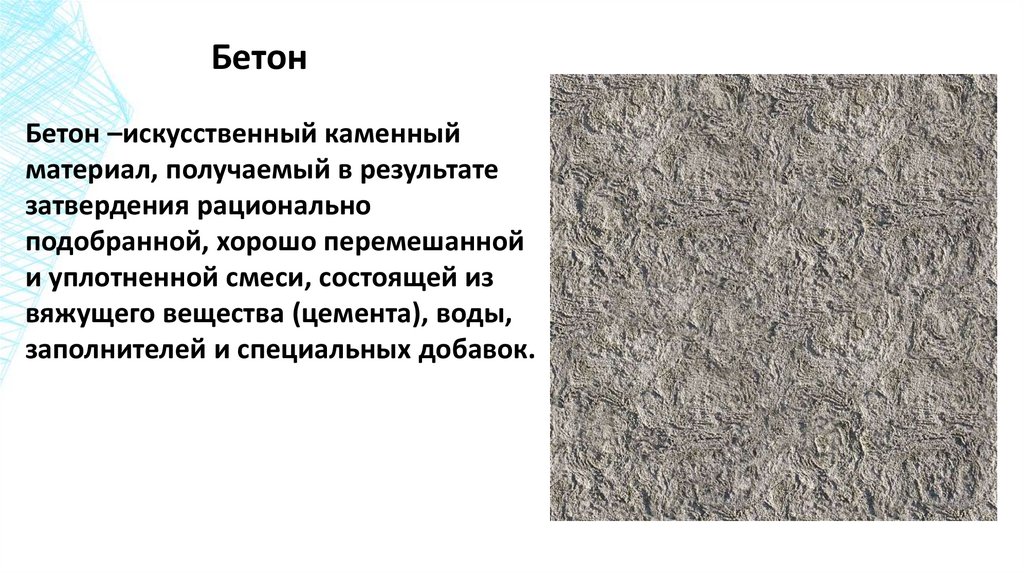

10. Бетон

Бетон –искусственный каменный
материал, получаемый в результате
затвердения рационально
подобранной, хорошо перемешанной
и уплотненной смеси, состоящей из
вяжущего вещества (цемента), воды,
заполнителей и специальных добавок.

11.

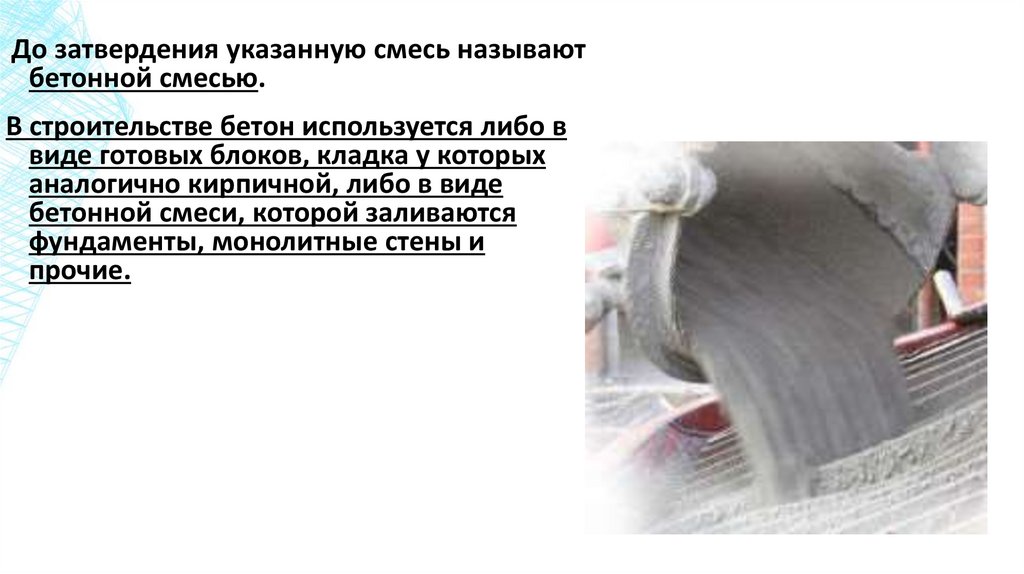

До затвердения указанную смесь называют
бетонной смесью.
В строительстве бетон используется либо в
виде готовых блоков, кладка у которых
аналогично кирпичной, либо в виде
бетонной смеси, которой заливаются
фундаменты, монолитные стены и
прочие.

12.

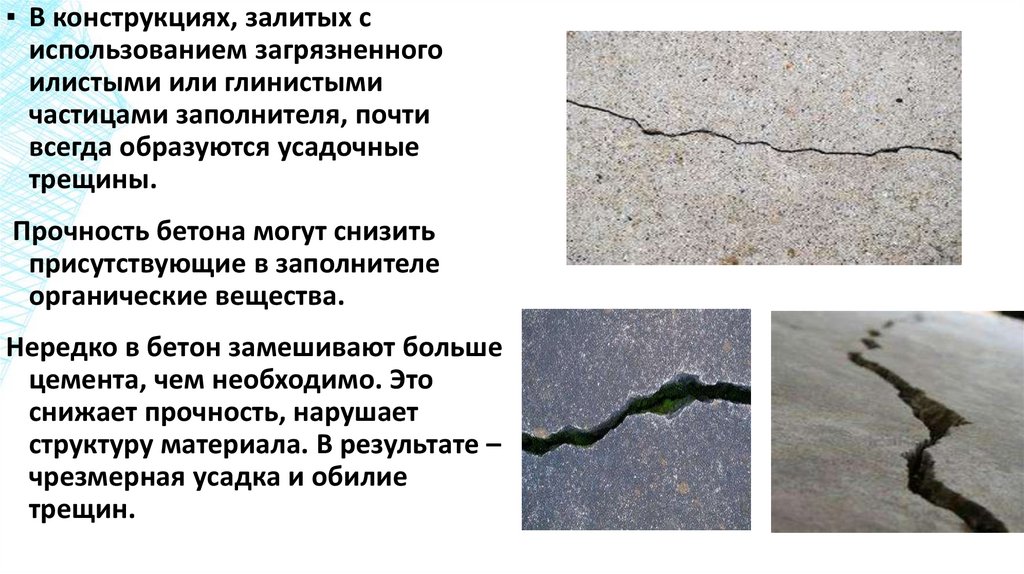

▪ В конструкциях, залитых с
использованием загрязненного
илистыми или глинистыми
частицами заполнителя, почти
всегда образуются усадочные
трещины.
Прочность бетона могут снизить
присутствующие в заполнителе
органические вещества.
Нередко в бетон замешивают больше
цемента, чем необходимо. Это
снижает прочность, нарушает
структуру материала. В результате –
чрезмерная усадка и обилие
трещин.

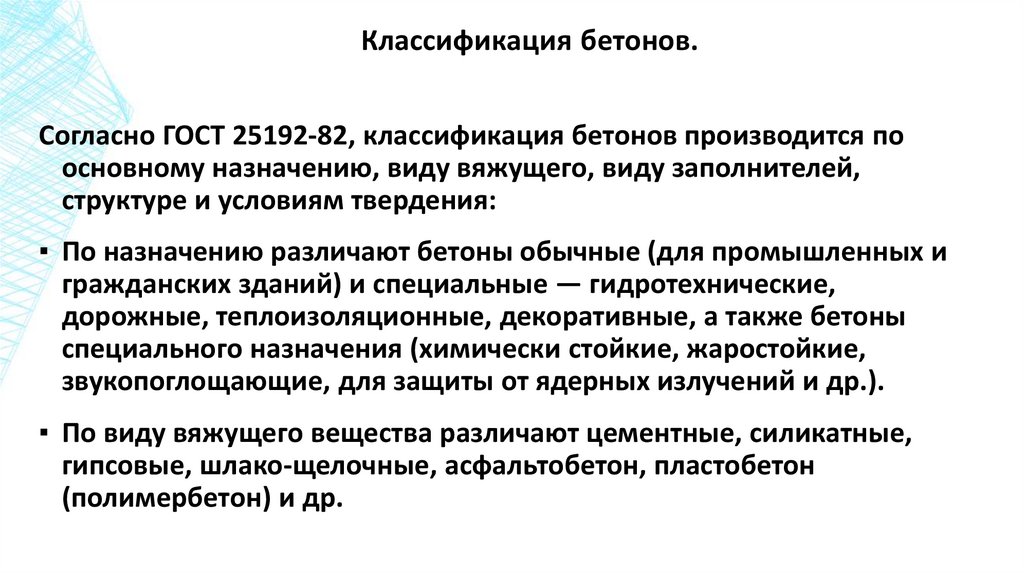

13. Классификация бетонов.

Согласно ГОСТ 25192-82, классификация бетонов производится по
основному назначению, виду вяжущего, виду заполнителей,
структуре и условиям твердения:
▪ По назначению различают бетоны обычные (для промышленных и
гражданских зданий) и специальные — гидротехнические,
дорожные, теплоизоляционные, декоративные, а также бетоны
специального назначения (химически стойкие, жаростойкие,
звукопоглощающие, для защиты от ядерных излучений и др.).
▪ По виду вяжущего вещества различают цементные, силикатные,
гипсовые, шлако-щелочные, асфальтобетон, пластобетон
(полимербетон) и др.

14.

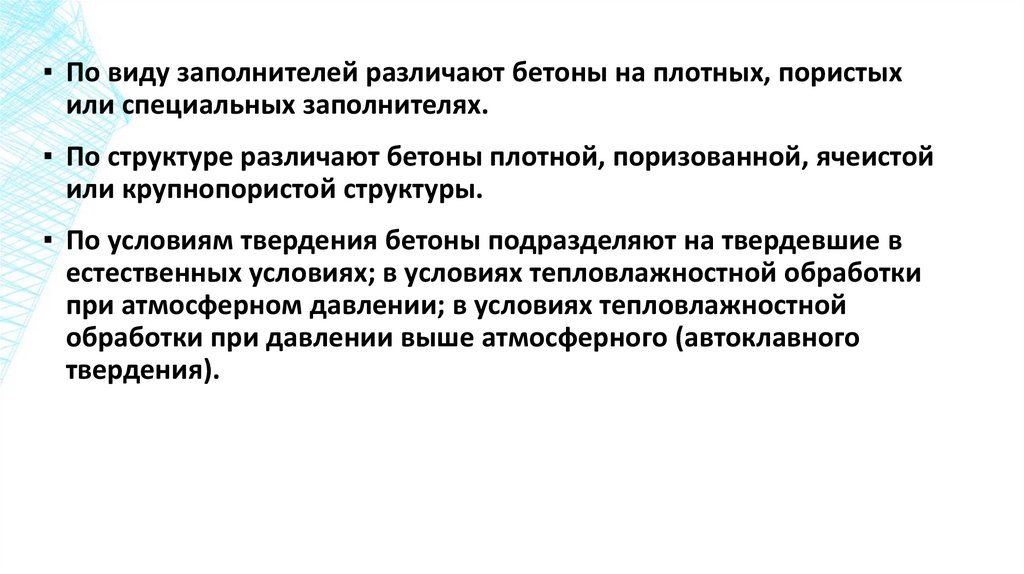

▪ По виду заполнителей различают бетоны на плотных, пористых
или специальных заполнителях.
▪ По структуре различают бетоны плотной, поризованной, ячеистой
или крупнопористой структуры.
▪ По условиям твердения бетоны подразделяют на твердевшие в
естественных условиях; в условиях тепловлажностной обработки
при атмосферном давлении; в условиях тепловлажностной
обработки при давлении выше атмосферного (автоклавного
твердения).

15.

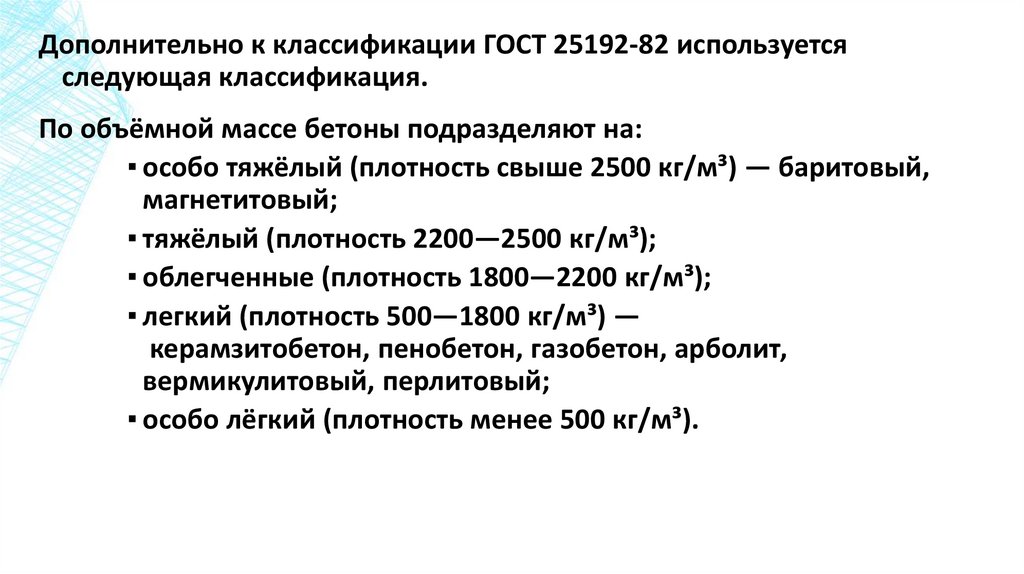

Дополнительно к классификации ГОСТ 25192-82 используется
следующая классификация.
По объёмной массе бетоны подразделяют на:
▪ особо тяжёлый (плотность свыше 2500 кг/м³) — баритовый,
магнетитовый;
▪ тяжёлый (плотность 2200—2500 кг/м³);
▪ облегченные (плотность 1800—2200 кг/м³);
▪ легкий (плотность 500—1800 кг/м³) —
керамзитобетон, пенобетон, газобетон, арболит,
вермикулитовый, перлитовый;
▪ особо лёгкий (плотность менее 500 кг/м³).

16.

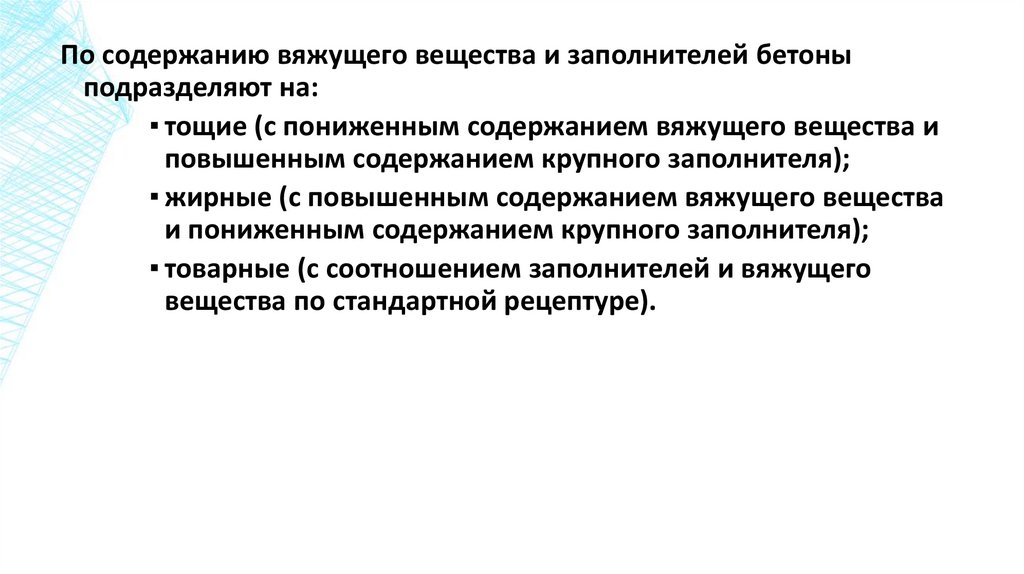

По содержанию вяжущего вещества и заполнителей бетоны
подразделяют на:
▪ тощие (с пониженным содержанием вяжущего вещества и
повышенным содержанием крупного заполнителя);
▪ жирные (с повышенным содержанием вяжущего вещества
и пониженным содержанием крупного заполнителя);
▪ товарные (c соотношением заполнителей и вяжущего
вещества по стандартной рецептуре).

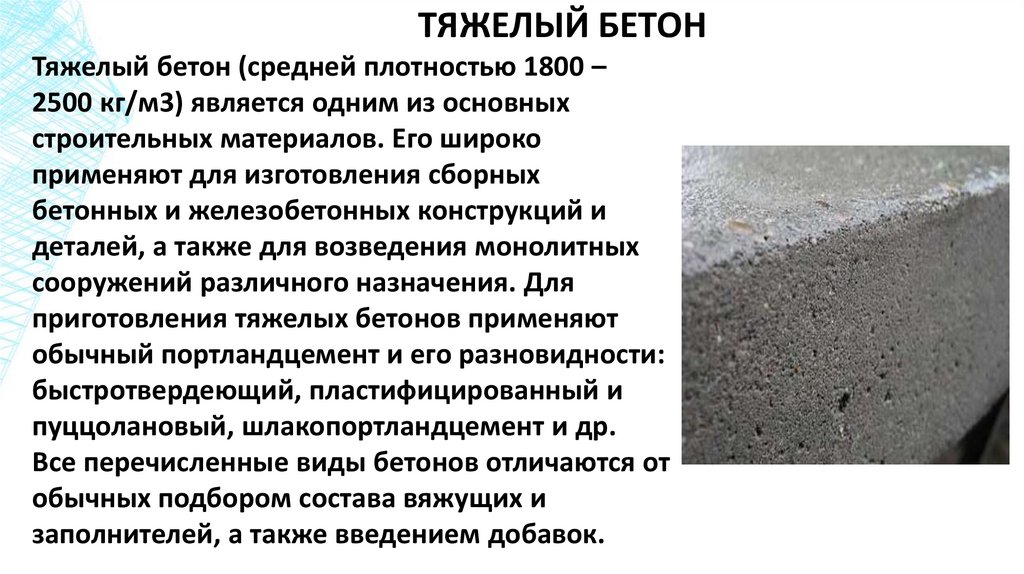

17. ТЯЖЕЛЫЙ БЕТОН

Тяжелый бетон (средней плотностью 1800 –
2500 кг/м3) является одним из основных
строительных материалов. Его широко
применяют для изготовления сборных
бетонных и железобетонных конструкций и
деталей, а также для возведения монолитных
сооружений различного назначения. Для
приготовления тяжелых бетонов применяют
обычный портландцемент и его разновидности:
быстротвердеющий, пластифицированный и
пуццолановый, шлакопортландцемент и др.
Все перечисленные виды бетонов отличаются от
обычных подбором состава вяжущих и
заполнителей, а также введением добавок.

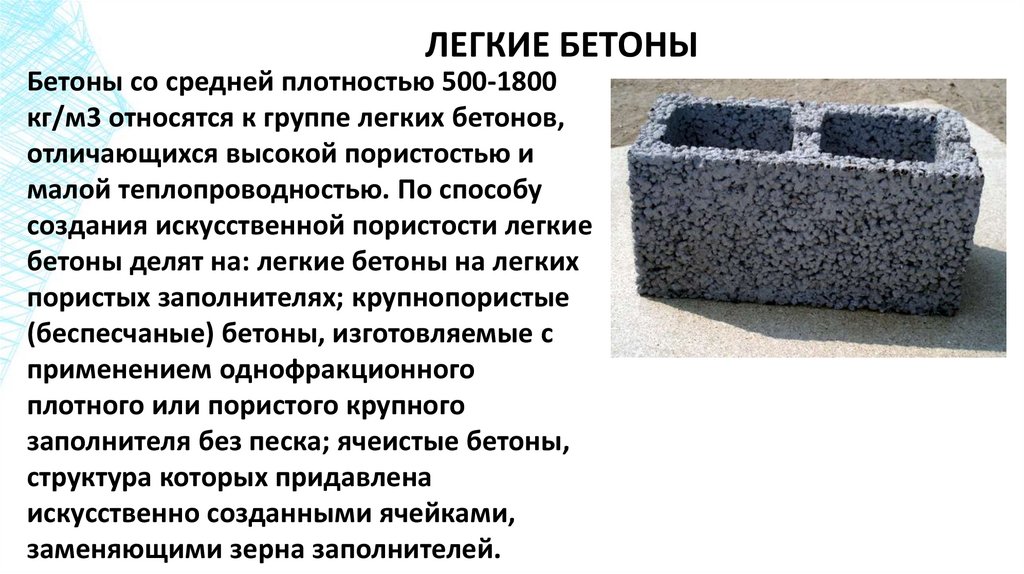

18. ЛЕГКИЕ БЕТОНЫ

Бетоны со средней плотностью 500-1800
кг/м3 относятся к группе легких бетонов,
отличающихся высокой пористостью и
малой теплопроводностью. По способу
создания искусственной пористости легкие
бетоны делят на: легкие бетоны на легких
пористых заполнителях; крупнопористые
(беспесчаные) бетоны, изготовляемые с
применением однофракционного
плотного или пористого крупного
заполнителя без песка; ячеистые бетоны,
структура которых придавлена
искусственно созданными ячейками,
заменяющими зерна заполнителей.

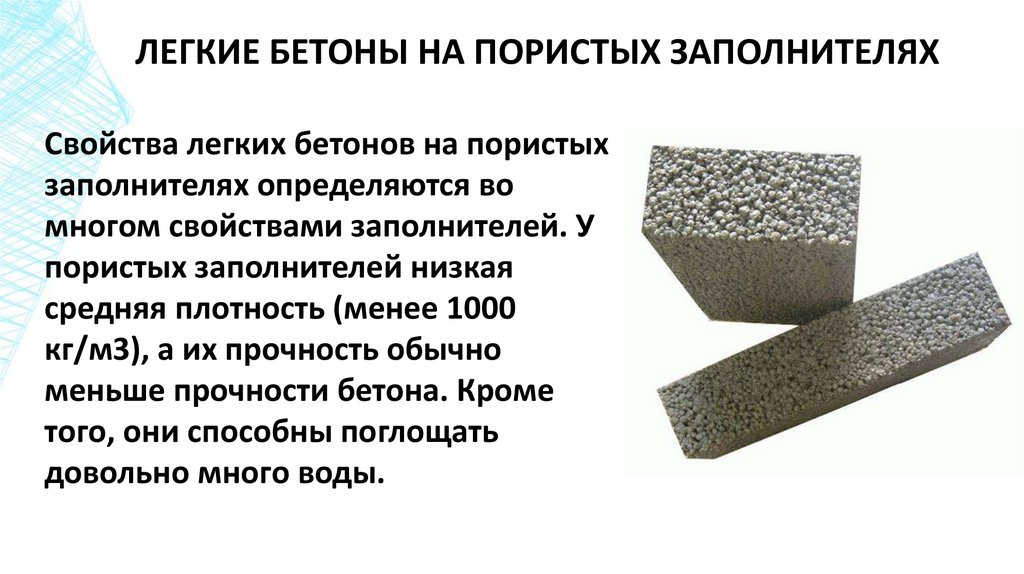

19. ЛЕГКИЕ БЕТОНЫ НА ПОРИСТЫХ ЗАПОЛНИТЕЛЯХ

Свойства легких бетонов на пористых
заполнителях определяются во
многом свойствами заполнителей. У
пористых заполнителей низкая
средняя плотность (менее 1000
кг/м3), а их прочность обычно
меньше прочности бетона. Кроме
того, они способны поглощать
довольно много воды.

20.

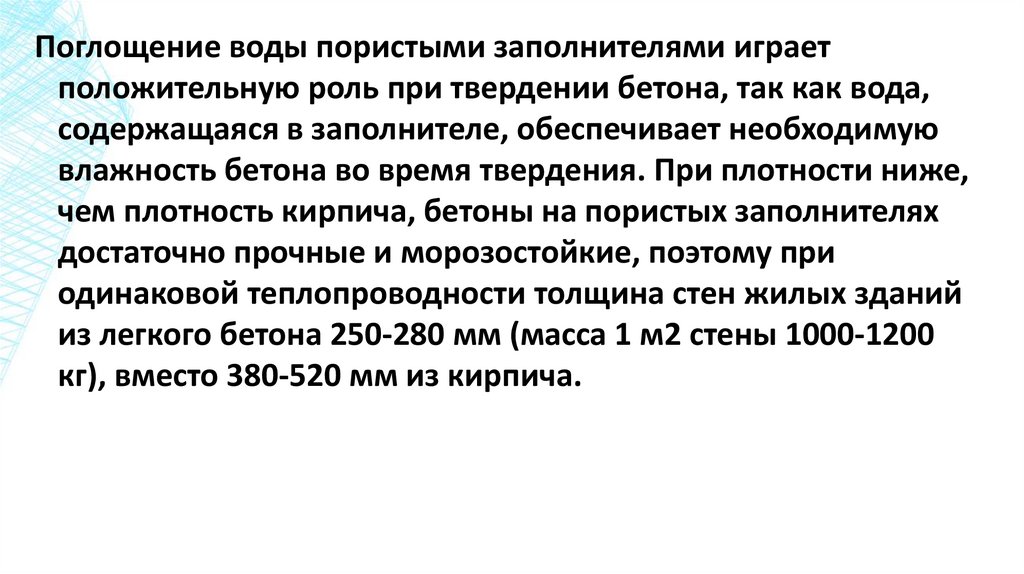

Поглощение воды пористыми заполнителями играет
положительную роль при твердении бетона, так как вода,
содержащаяся в заполнителе, обеспечивает необходимую
влажность бетона во время твердения. При плотности ниже,
чем плотность кирпича, бетоны на пористых заполнителях
достаточно прочные и морозостойкие, поэтому при
одинаковой теплопроводности толщина стен жилых зданий
из легкого бетона 250-280 мм (масса 1 м2 стены 1000-1200
кг), вместо 380-520 мм из кирпича.

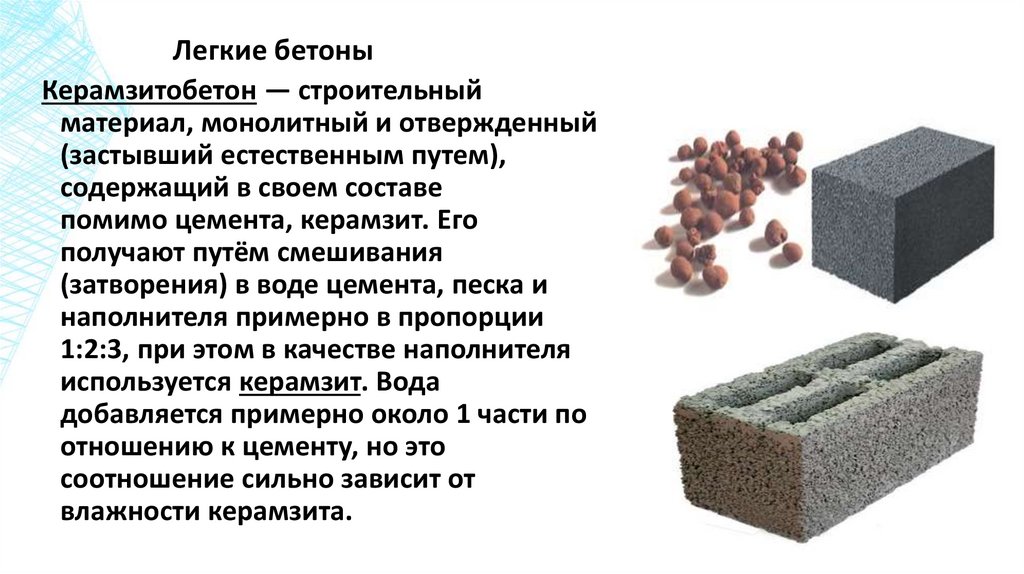

21. Легкие бетоны

Керамзитобетон — строительный
материал, монолитный и отвержденный
(застывший естественным путем),
содержащий в своем составе
помимо цемента, керамзит. Его
получают путём смешивания
(затворения) в воде цемента, песка и
наполнителя примерно в пропорции
1:2:3, при этом в качестве наполнителя
используется керамзит. Вода
добавляется примерно около 1 части по
отношению к цементу, но это
соотношение сильно зависит от
влажности керамзита.

22.

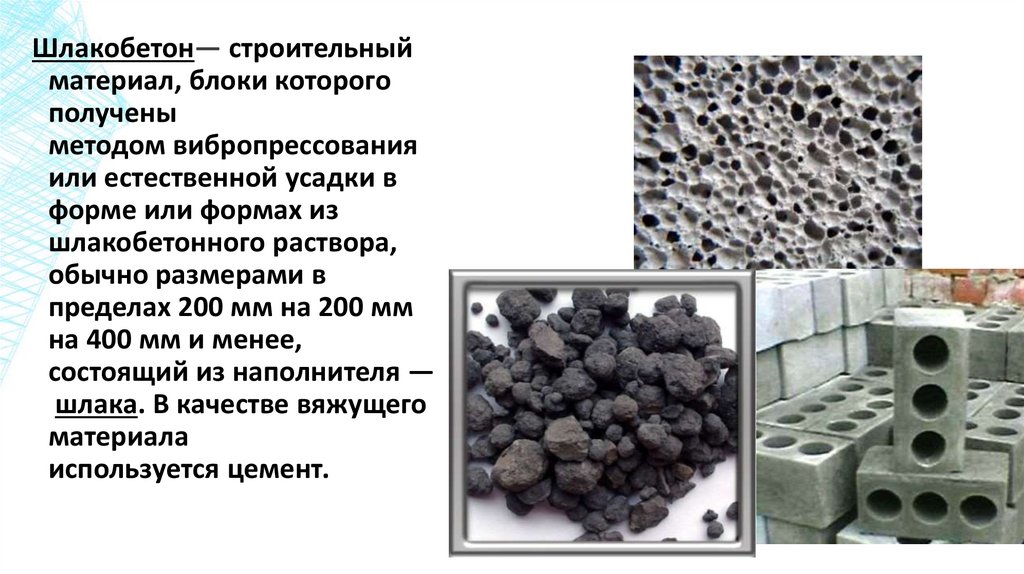

Шлакобетон— строительный
материал, блоки которого
получены
методом вибропрессования
или естественной усадки в
форме или формах из
шлакобетонного раствора,
обычно размерами в
пределах 200 мм на 200 мм
на 400 мм и менее,
состоящий из наполнителя —
шлака. В качестве вяжущего
материала
используется цемент.

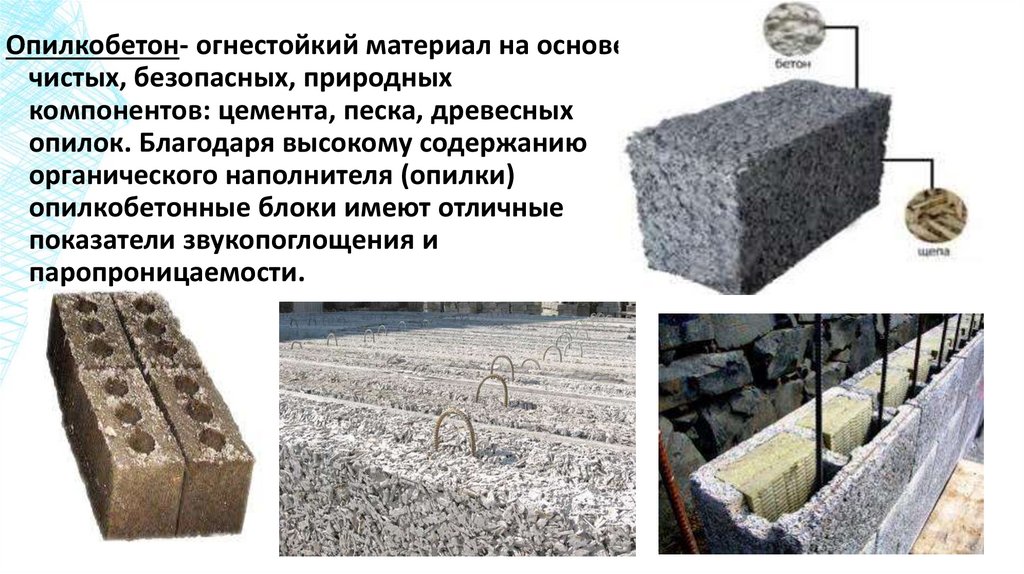

23.

Опилкобетон- огнестойкий материал на основе
чистых, безопасных, природных
компонентов: цемента, песка, древесных
опилок. Благодаря высокому содержанию
органического наполнителя (опилки)
опилкобетонные блоки имеют отличные
показатели звукопоглощения и
паропроницаемости.

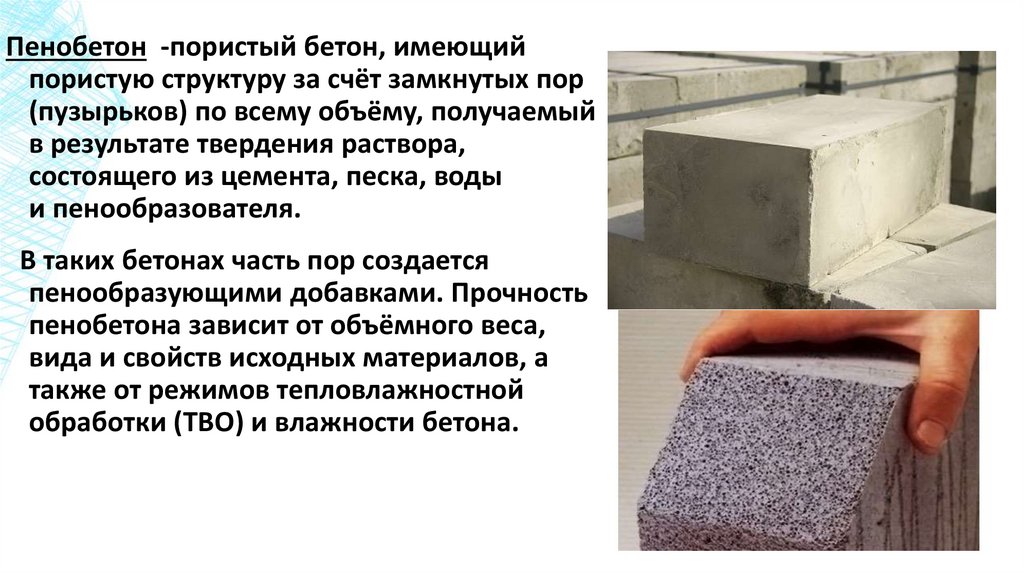

24.

Пенобетон -пористый бетон, имеющий
пористую структуру за счёт замкнутых пор
(пузырьков) по всему объёму, получаемый
в результате твердения раствора,
состоящего из цемента, песка, воды
и пенообразователя.
В таких бетонах часть пор создается
пенообразующими добавками. Прочность
пенобетона зависит от объёмного веса,
вида и свойств исходных материалов, а
также от режимов тепловлажностной
обработки (ТВО) и влажности бетона.

25.

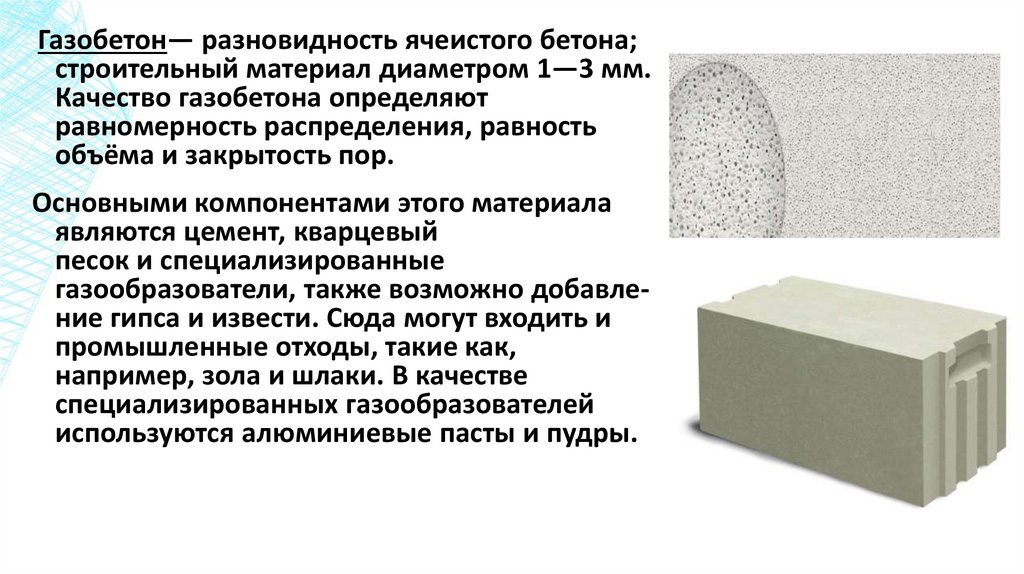

Газобетон— разновидность ячеистого бетона;
строительный материал диаметром 1—3 мм.
Качество газобетона определяют
равномерность распределения, равность
объёма и закрытость пор.
Основными компонентами этого материала
являются цемент, кварцевый
песок и специализированные
газообразователи, также возможно добавление гипса и извести. Сюда могут входить и
промышленные отходы, такие как,
например, зола и шлаки. В качестве
специализированных газообразователей
используются алюминиевые пасты и пудры.

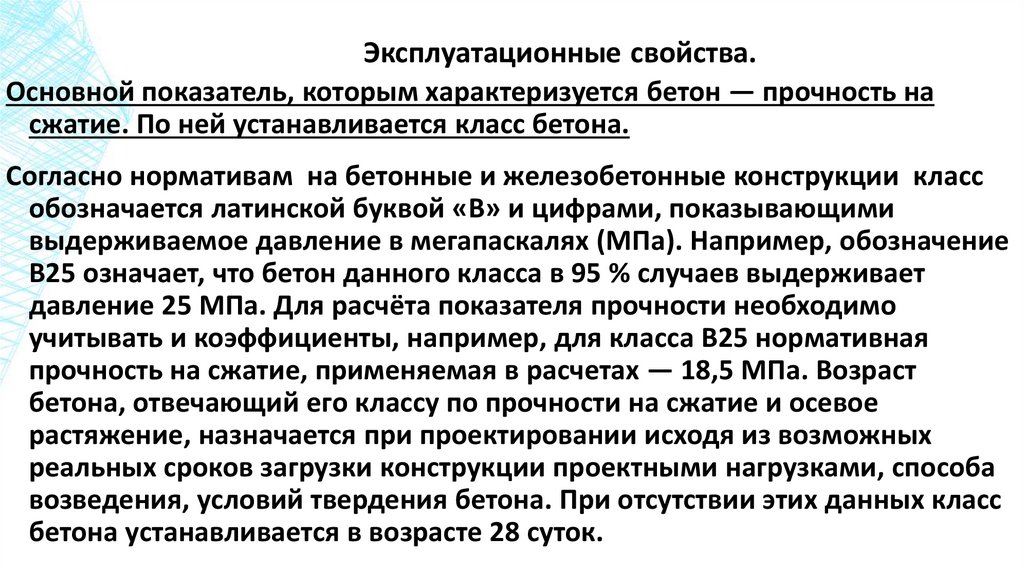

26. Эксплуатационные свойства.

Основной показатель, которым характеризуется бетон — прочность на
сжатие. По ней устанавливается класс бетона.
Согласно нормативам на бетонные и железобетонные конструкции класс
обозначается латинской буквой «B» и цифрами, показывающими
выдерживаемое давление в мегапаскалях (МПа). Например, обозначение
В25 означает, что бетон данного класса в 95 % случаев выдерживает
давление 25 МПа. Для расчёта показателя прочности необходимо
учитывать и коэффициенты, например, для класса В25 нормативная
прочность на сжатие, применяемая в расчетах — 18,5 МПа. Возраст
бетона, отвечающий его классу по прочности на сжатие и осевое
растяжение, назначается при проектировании исходя из возможных
реальных сроков загрузки конструкции проектными нагрузками, способа
возведения, условий твердения бетона. При отсутствии этих данных класс
бетона устанавливается в возрасте 28 суток.

27.

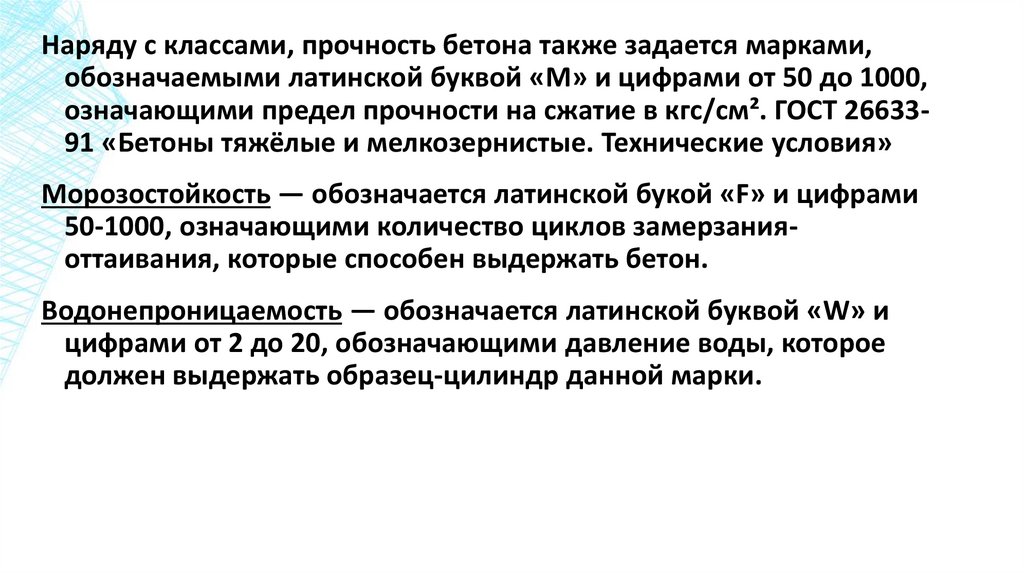

Наряду с классами, прочность бетона также задается марками,
обозначаемыми латинской буквой «М» и цифрами от 50 до 1000,
означающими предел прочности на сжатие в кгс/см². ГОСТ 2663391 «Бетоны тяжёлые и мелкозернистые. Технические условия»
Морозостойкость — обозначается латинской букой «F» и цифрами
50-1000, означающими количество циклов замерзанияоттаивания, которые способен выдержать бетон.
Водонепроницаемость — обозначается латинской буквой «W» и
цифрами от 2 до 20, обозначающими давление воды, которое
должен выдержать образец-цилиндр данной марки.

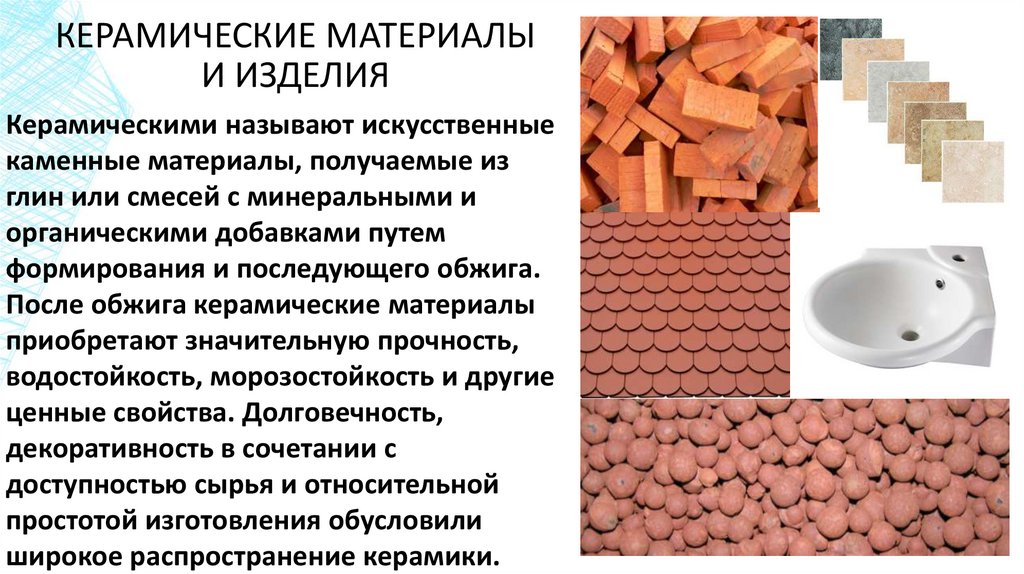

28. 3. КЕРАМИЧЕСКИЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

29. КЕРАМИЧЕСКИЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

Керамическими называют искусственные
каменные материалы, получаемые из
глин или смесей с минеральными и
органическими добавками путем
формирования и последующего обжига.
После обжига керамические материалы
приобретают значительную прочность,
водостойкость, морозостойкость и другие
ценные свойства. Долговечность,
декоративность в сочетании с
доступностью сырья и относительной
простотой изготовления обусловили
широкое распространение керамики.

30.

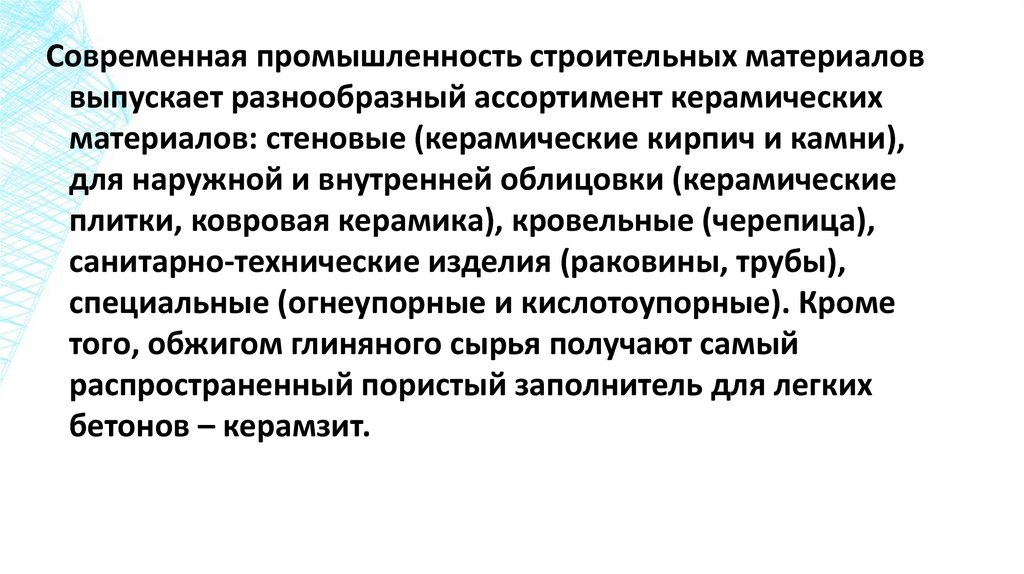

Современная промышленность строительных материалов
выпускает разнообразный ассортимент керамических
материалов: стеновые (керамические кирпич и камни),
для наружной и внутренней облицовки (керамические
плитки, ковровая керамика), кровельные (черепица),
санитарно-технические изделия (раковины, трубы),
специальные (огнеупорные и кислотоупорные). Кроме
того, обжигом глиняного сырья получают самый
распространенный пористый заполнитель для легких
бетонов – керамзит.

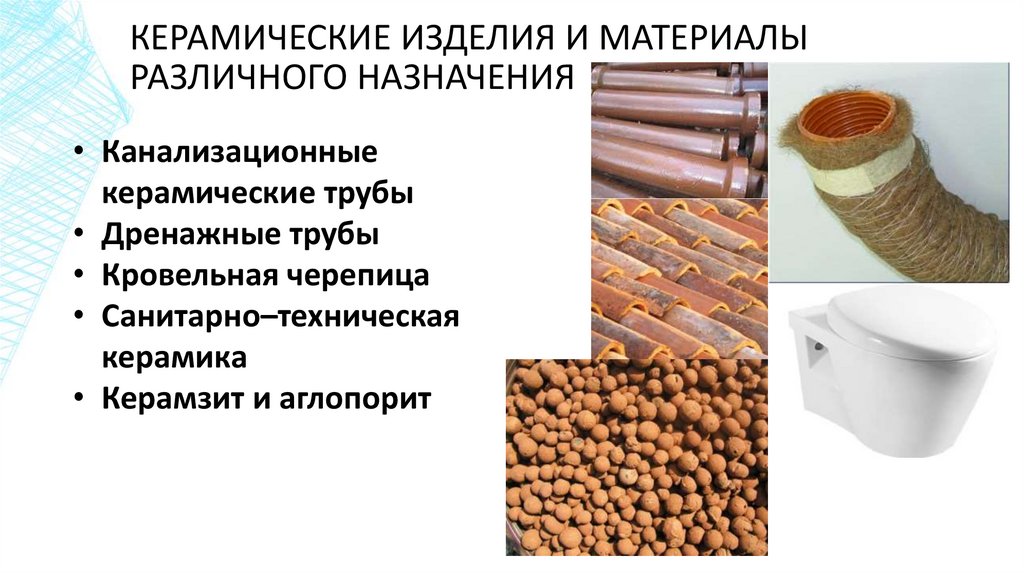

31. КЕРАМИЧЕСКИЕ ИЗДЕЛИЯ И МАТЕРИАЛЫ РАЗЛИЧНОГО НАЗНАЧЕНИЯ

• Канализационные
керамические трубы
• Дренажные трубы
• Кровельная черепица
• Санитарно–техническая
керамика
• Керамзит и аглопорит

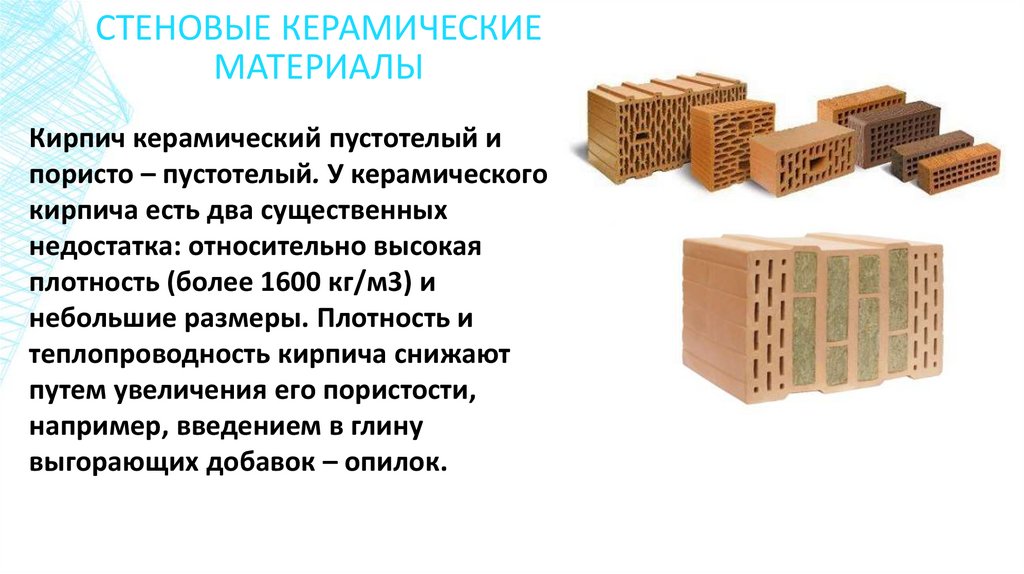

32. СТЕНОВЫЕ КЕРАМИЧЕСКИЕ МАТЕРИАЛЫ

Кирпич керамический пустотелый и
пористо – пустотелый. У керамического
кирпича есть два существенных
недостатка: относительно высокая
плотность (более 1600 кг/м3) и
небольшие размеры. Плотность и
теплопроводность кирпича снижают
путем увеличения его пористости,
например, введением в глину
выгорающих добавок – опилок.

33.

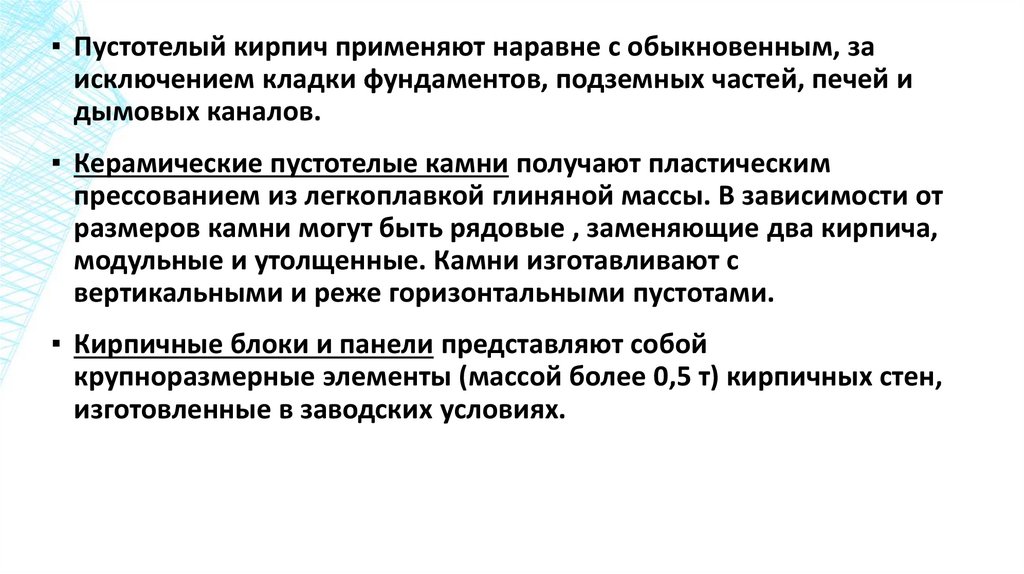

▪ Пустотелый кирпич применяют наравне с обыкновенным, за
исключением кладки фундаментов, подземных частей, печей и
дымовых каналов.
▪ Керамические пустотелые камни получают пластическим
прессованием из легкоплавкой глиняной массы. В зависимости от
размеров камни могут быть рядовые , заменяющие два кирпича,
модульные и утолщенные. Камни изготавливают с
вертикальными и реже горизонтальными пустотами.
▪ Кирпичные блоки и панели представляют собой
крупноразмерные элементы (массой более 0,5 т) кирпичных стен,
изготовленные в заводских условиях.

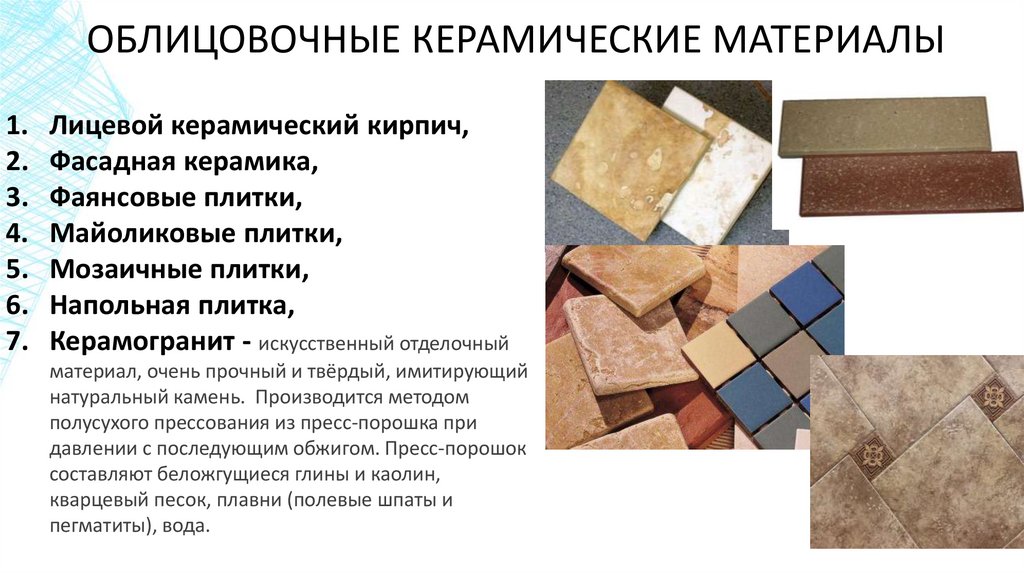

34. ОБЛИЦОВОЧНЫЕ КЕРАМИЧЕСКИЕ МАТЕРИАЛЫ

1. Лицевой керамический кирпич,
2. Фасадная керамика,
3. Фаянсовые плитки,
4. Майоликовые плитки,
5. Мозаичные плитки,
6. Напольная плитка,
7. Керамогранит - искусственный отделочный
материал, очень прочный и твёрдый, имитирующий
натуральный камень. Производится методом
полусухого прессования из пресс-порошка при
давлении с последующим обжигом. Пресс-порошок
составляют беложгущиеся глины и каолин,
кварцевый песок, плавни (полевые шпаты и
пегматиты), вода.

35. 4.ДРЕВЕСНЫЕ СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

36.

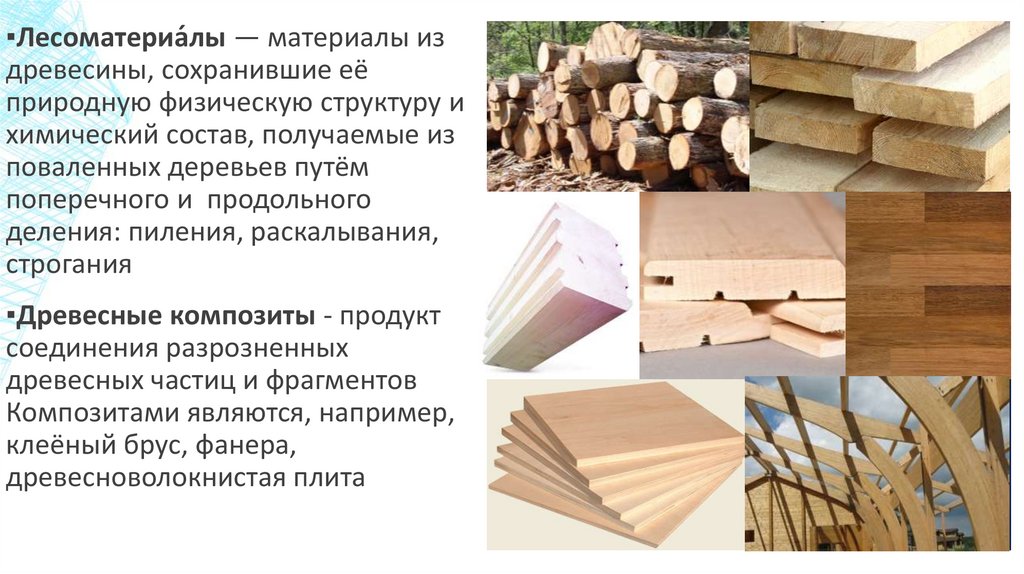

▪Лесоматериа́лы — материалы из
древесины, сохранившие её
природную физическую структуру и
химический состав, получаемые из
поваленных деревьев путём
поперечного и продольного
деления: пиления, раскалывания,
строгания
▪Древесные композиты - продукт
соединения разрозненных
древесных частиц и фрагментов
Композитами являются, например,
клеёный брус, фанера,
древесноволокнистая плита

37.

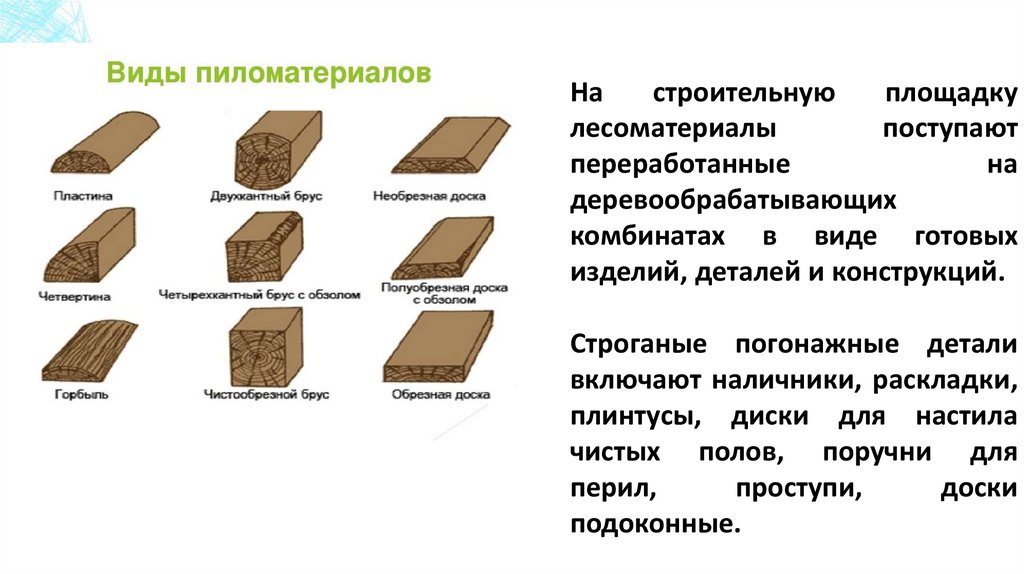

На
строительную
площадку
лесоматериалы
поступают
переработанные
на
деревообрабатывающих
комбинатах в виде готовых
изделий, деталей и конструкций.
Строганые погонажные детали
включают наличники, раскладки,
плинтусы, диски для настила
чистых полов, поручни для
перил,
проступи,
доски
подоконные.

38.

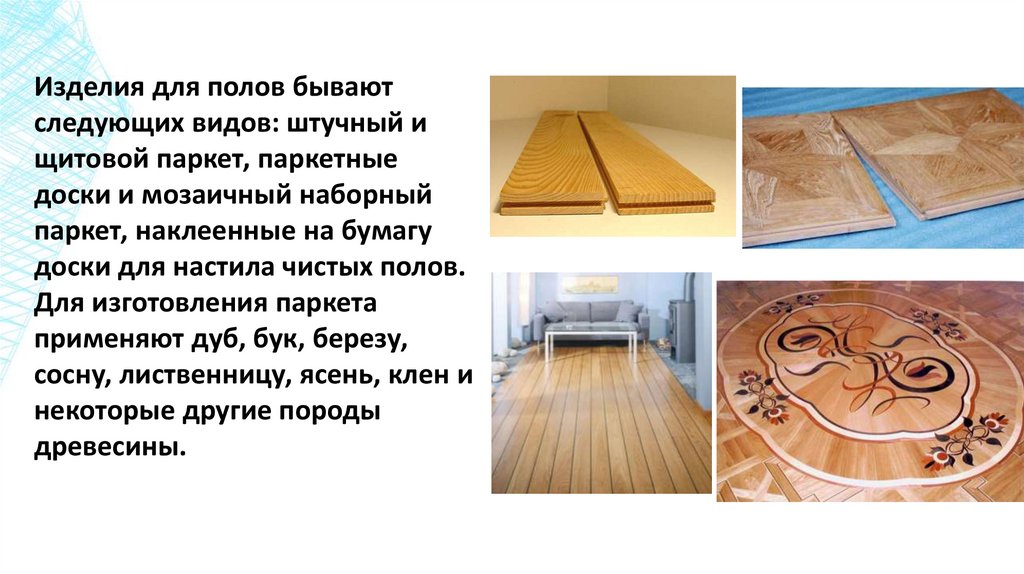

Изделия для полов бывают
следующих видов: штучный и
щитовой паркет, паркетные
доски и мозаичный наборный
паркет, наклеенные на бумагу
доски для настила чистых полов.
Для изготовления паркета
применяют дуб, бук, березу,
сосну, лиственницу, ясень, клен и
некоторые другие породы
древесины.

39. 5. МЕТАЛЛЫ В СТРОИТЕЛЬСТВЕ

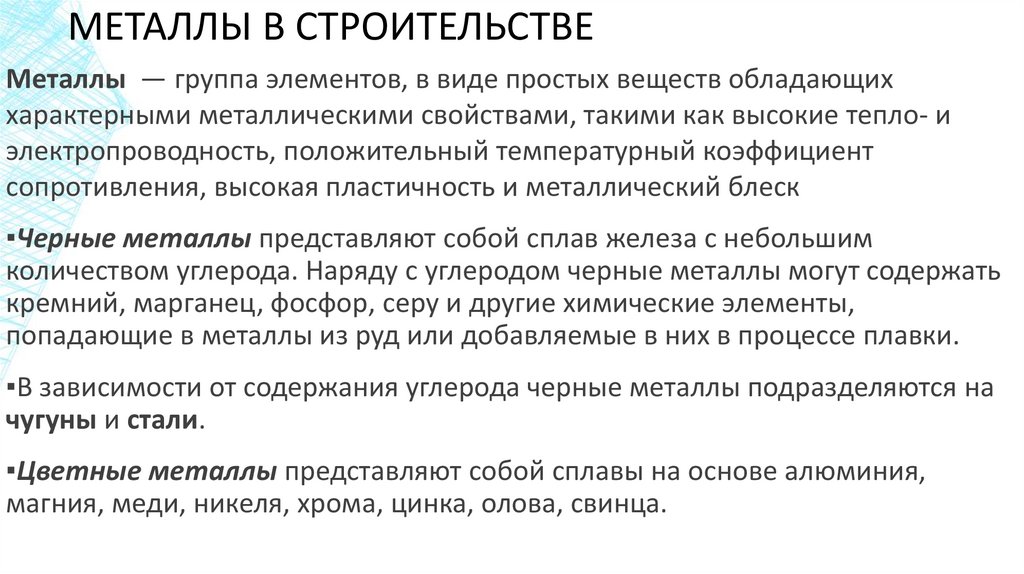

40. МЕТАЛЛЫ В СТРОИТЕЛЬСТВЕ

Металлы — группа элементов, в виде простых веществ обладающих
характерными металлическими свойствами, такими как высокие тепло- и
электропроводность, положительный температурный коэффициент
сопротивления, высокая пластичность и металлический блеск
▪Черные металлы представляют собой сплав железа с небольшим
количеством углерода. Наряду с углеродом черные металлы могут содержать
кремний, марганец, фосфор, серу и другие химические элементы,
попадающие в металлы из руд или добавляемые в них в процессе плавки.
▪В зависимости от содержания углерода черные металлы подразделяются на
чугуны и стали.
▪Цветные металлы представляют собой сплавы на основе алюминия,
магния, меди, никеля, хрома, цинка, олова, свинца.

41.

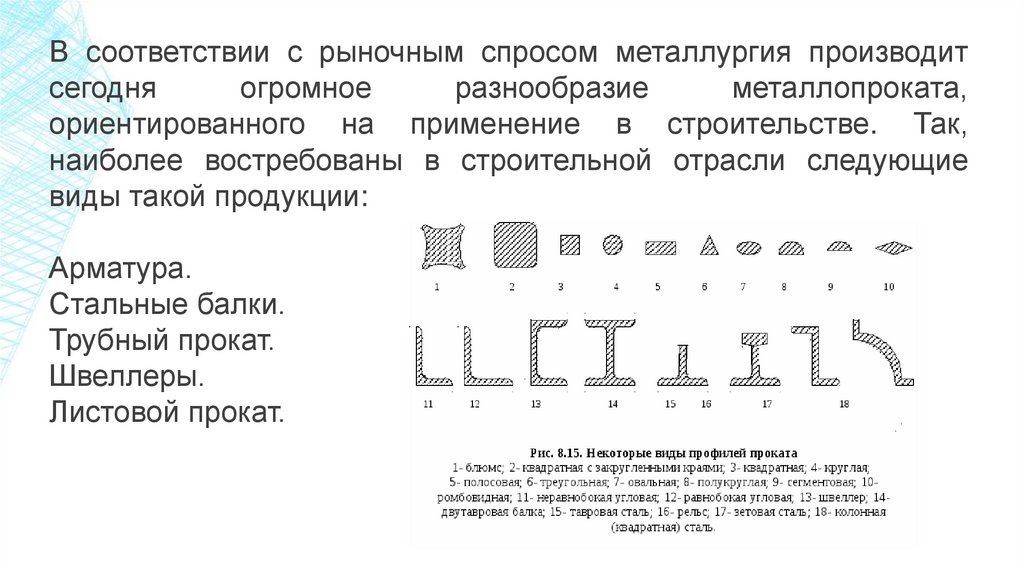

В соответствии с рыночным спросом металлургия производит
сегодня
огромное
разнообразие
металлопроката,
ориентированного на применение в строительстве. Так,
наиболее востребованы в строительной отрасли следующие
виды такой продукции:
Арматура.
Стальные балки.
Трубный прокат.
Швеллеры.
Листовой прокат.

42.

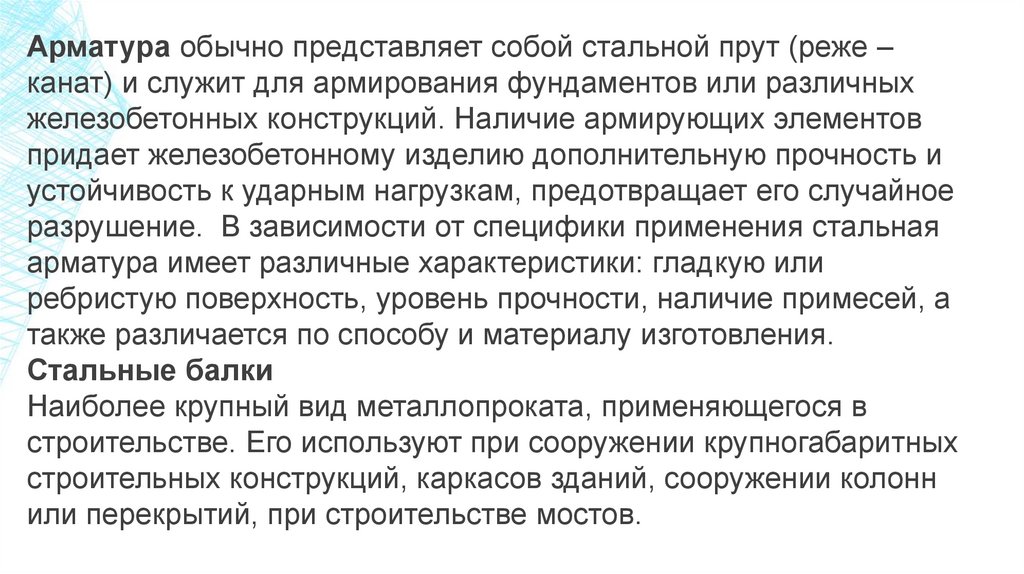

Арматура обычно представляет собой стальной прут (реже –
канат) и служит для армирования фундаментов или различных
железобетонных конструкций. Наличие армирующих элементов
придает железобетонному изделию дополнительную прочность и
устойчивость к ударным нагрузкам, предотвращает его случайное
разрушение. В зависимости от специфики применения стальная
арматура имеет различные характеристики: гладкую или
ребристую поверхность, уровень прочности, наличие примесей, а
также различается по способу и материалу изготовления.
Стальные балки
Наиболее крупный вид металлопроката, применяющегося в
строительстве. Его используют при сооружении крупногабаритных
строительных конструкций, каркасов зданий, сооружении колонн
или перекрытий, при строительстве мостов.

43.

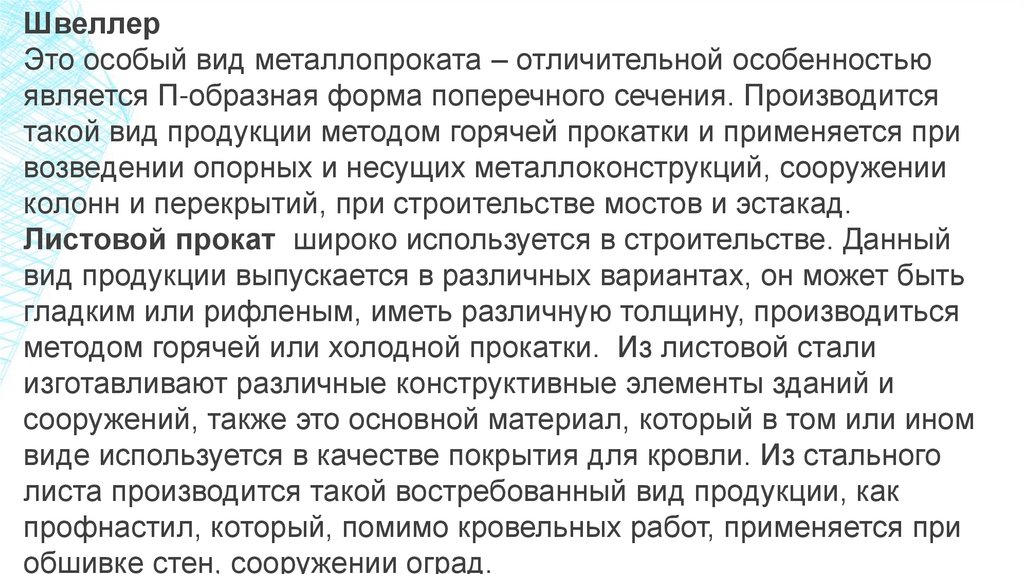

Швеллер
Это особый вид металлопроката – отличительной особенностью
является П-образная форма поперечного сечения. Производится
такой вид продукции методом горячей прокатки и применяется при
возведении опорных и несущих металлоконструкций, сооружении
колонн и перекрытий, при строительстве мостов и эстакад.
Листовой прокат широко используется в строительстве. Данный
вид продукции выпускается в различных вариантах, он может быть
гладким или рифленым, иметь различную толщину, производиться
методом горячей или холодной прокатки. Из листовой стали
изготавливают различные конструктивные элементы зданий и
сооружений, также это основной материал, который в том или ином
виде используется в качестве покрытия для кровли. Из стального
листа производится такой востребованный вид продукции, как
профнастил, который, помимо кровельных работ, применяется при
обшивке стен, сооружении оград.
