Лекция 1 (1)

1. Лекция 1 ФОРМЫ ПОПЕРЕЧНОГО СЕЧЕНИЯ И РАЗМЕРЫ СТВОЛОВ

2.

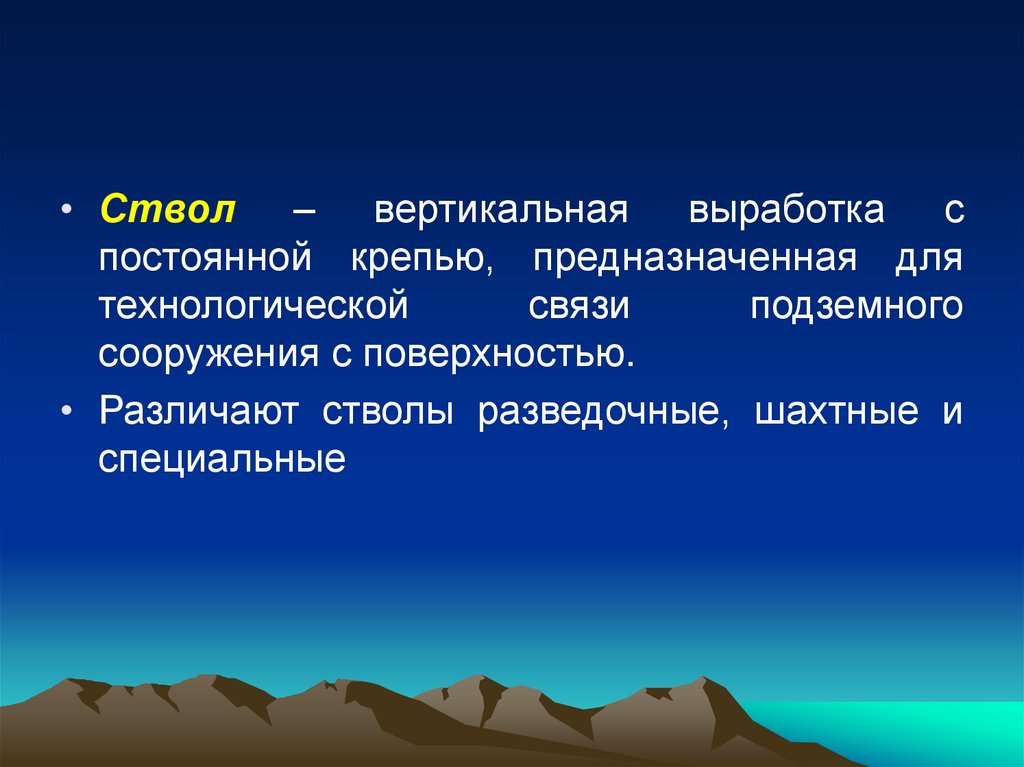

• Ствол – вертикальная выработка с
постоянной крепью, предназначенная для
технологической
связи
подземного
сооружения с поверхностью.
• Различают стволы разведочные, шахтные и
специальные

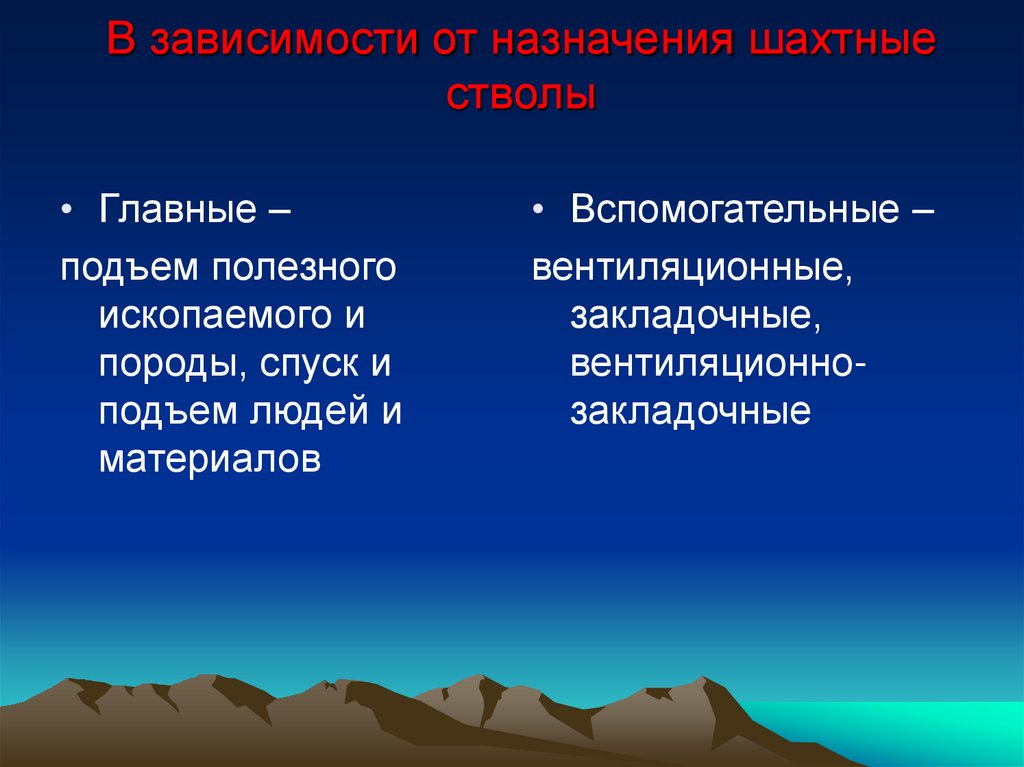

3. В зависимости от назначения шахтные стволы

• Главные –
подъем полезного
ископаемого и
породы, спуск и
подъем людей и
материалов
• Вспомогательные –
вентиляционные,
закладочные,
вентиляционнозакладочные

4.

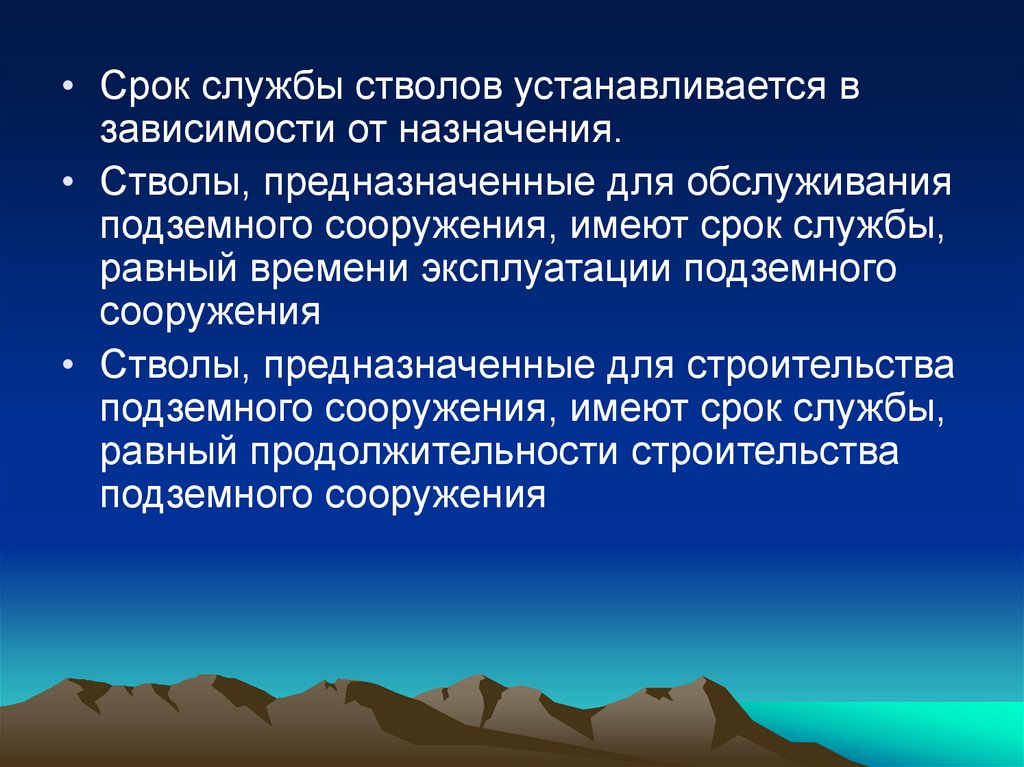

• Срок службы стволов устанавливается в
зависимости от назначения.
• Стволы, предназначенные для обслуживания
подземного сооружения, имеют срок службы,
равный времени эксплуатации подземного
сооружения
• Стволы, предназначенные для строительства
подземного сооружения, имеют срок службы,
равный продолжительности строительства
подземного сооружения

5.

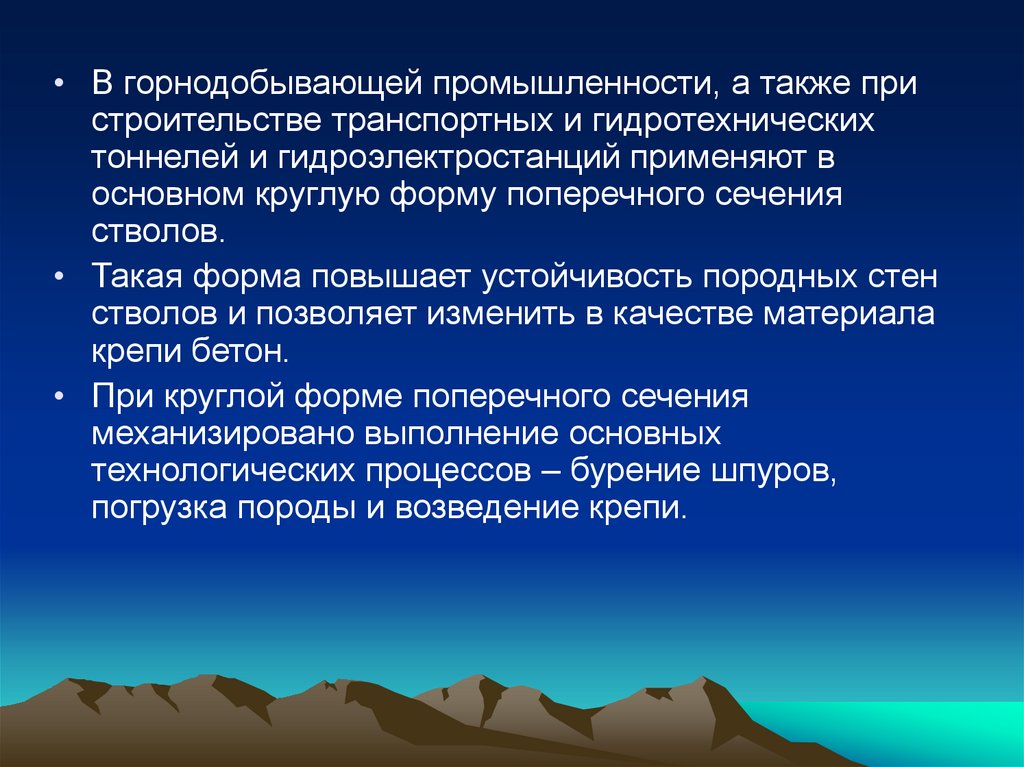

• В горнодобывающей промышленности, а также при
строительстве транспортных и гидротехнических
тоннелей и гидроэлектростанций применяют в
основном круглую форму поперечного сечения
стволов.
• Такая форма повышает устойчивость породных стен
стволов и позволяет изменить в качестве материала
крепи бетон.
• При круглой форме поперечного сечения
механизировано выполнение основных
технологических процессов – бурение шпуров,
погрузка породы и возведение крепи.

6.

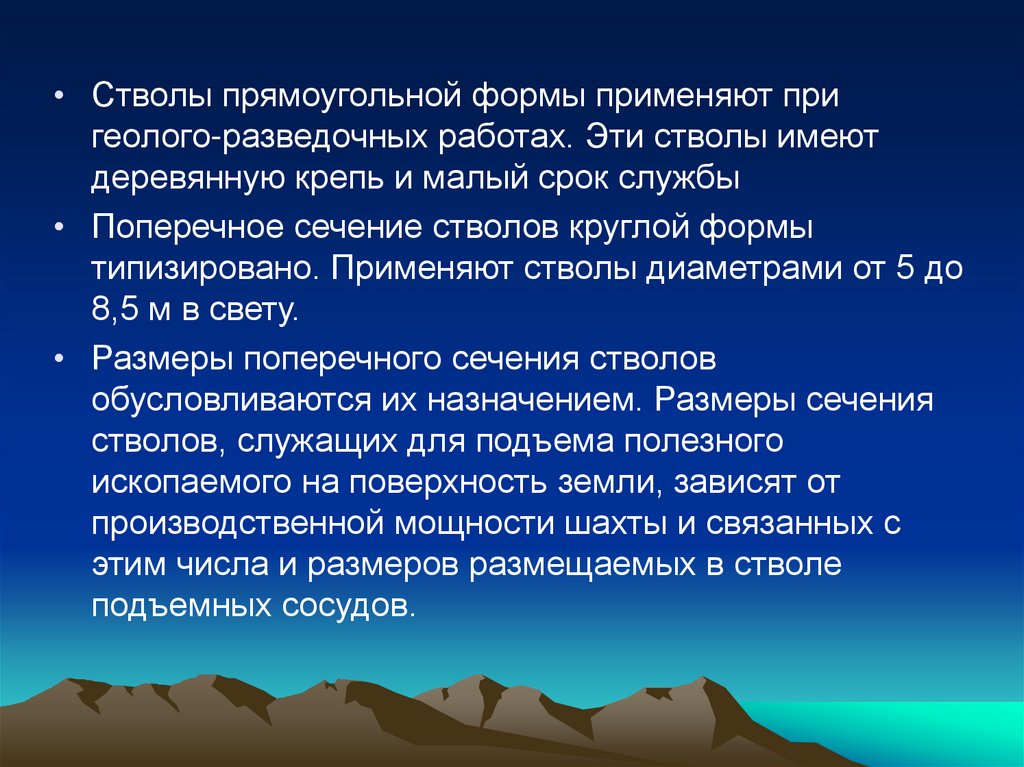

• Стволы прямоугольной формы применяют при
геолого-разведочных работах. Эти стволы имеют
деревянную крепь и малый срок службы
• Поперечное сечение стволов круглой формы
типизировано. Применяют стволы диаметрами от 5 до
8,5 м в свету.
• Размеры поперечного сечения стволов
обусловливаются их назначением. Размеры сечения
стволов, служащих для подъема полезного
ископаемого на поверхность земли, зависят от
производственной мощности шахты и связанных с
этим числа и размеров размещаемых в стволе
подъемных сосудов.

7.

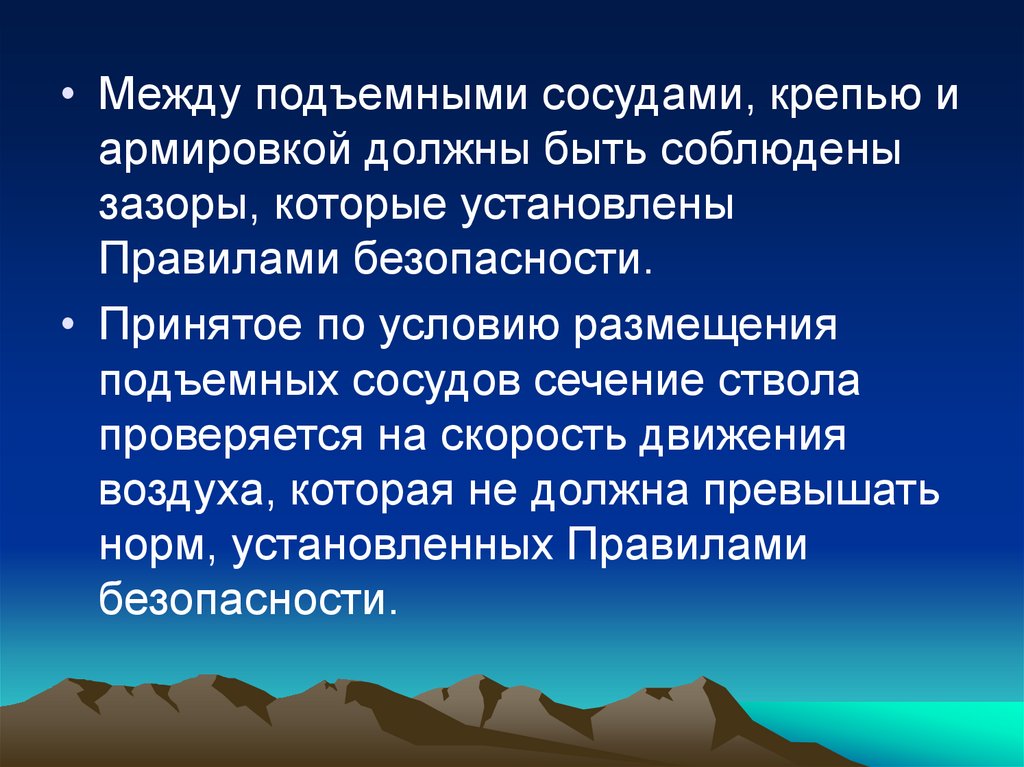

• Между подъемными сосудами, крепью и
армировкой должны быть соблюдены
зазоры, которые установлены
Правилами безопасности.
• Принятое по условию размещения
подъемных сосудов сечение ствола
проверяется на скорость движения
воздуха, которая не должна превышать
норм, установленных Правилами
безопасности.

8.

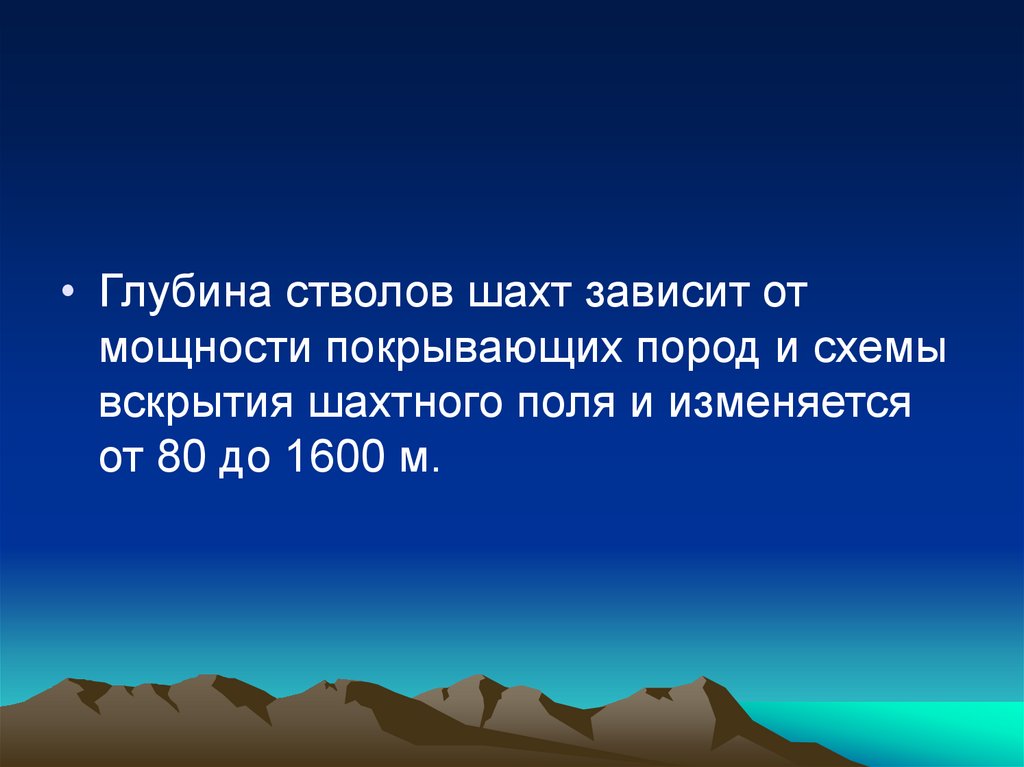

• Глубина стволов шахт зависит от
мощности покрывающих пород и схемы
вскрытия шахтного поля и изменяется
от 80 до 1600 м.

9. Спасибо за внимание!
