Презентация_Инженерные_соревнования

1. Инженерные соревнования

Федеральное государственное бюджетное образовательное учреждение
высшего образование
«Калининградский государственный технический университет»
Инженерные соревнования

2. Виды общественного транспорта

2

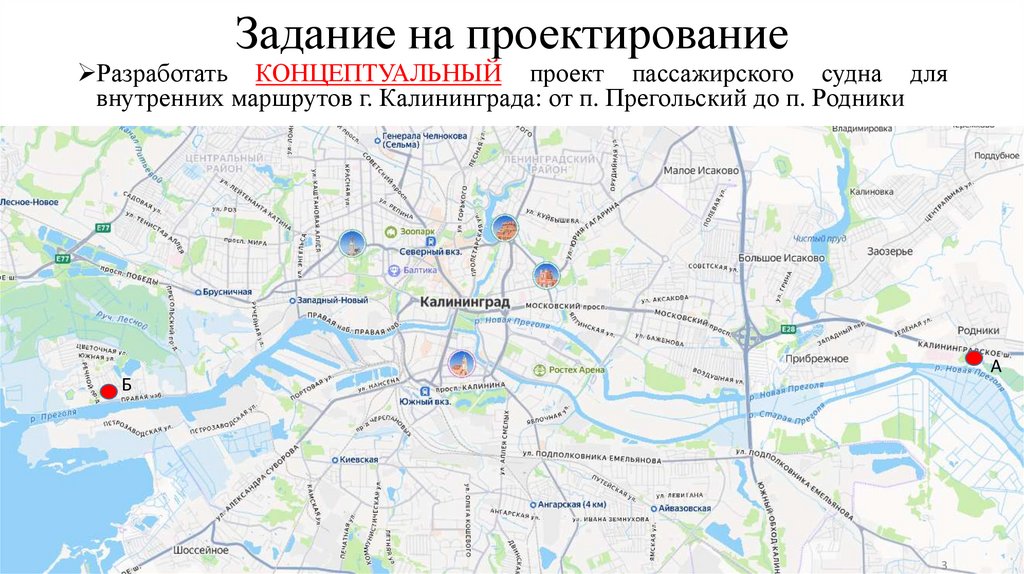

3. Задание на проектирование

Разработать КОНЦЕПТУАЛЬНЫЙ проект пассажирского судна для
внутренних маршрутов г. Калининграда: от п. Прегольский до п. Родники
А
Б
3

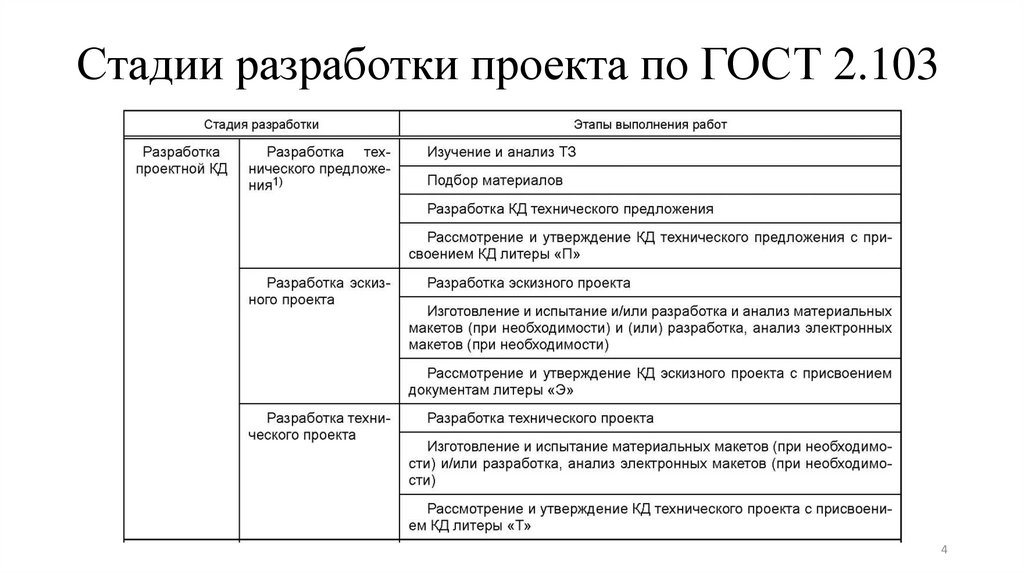

4. Стадии разработки проекта по ГОСТ 2.103

4

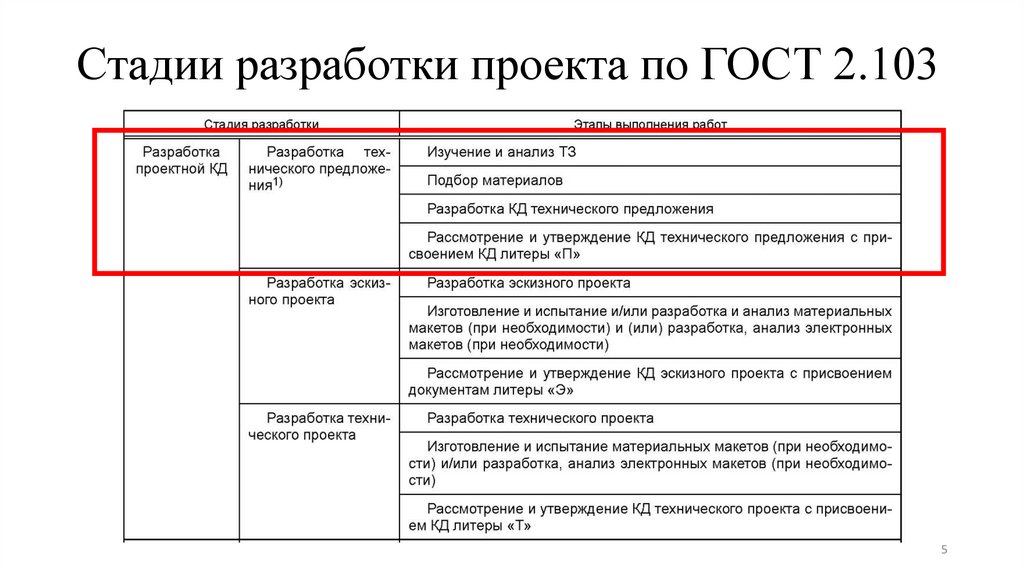

5. Стадии разработки проекта по ГОСТ 2.103

5

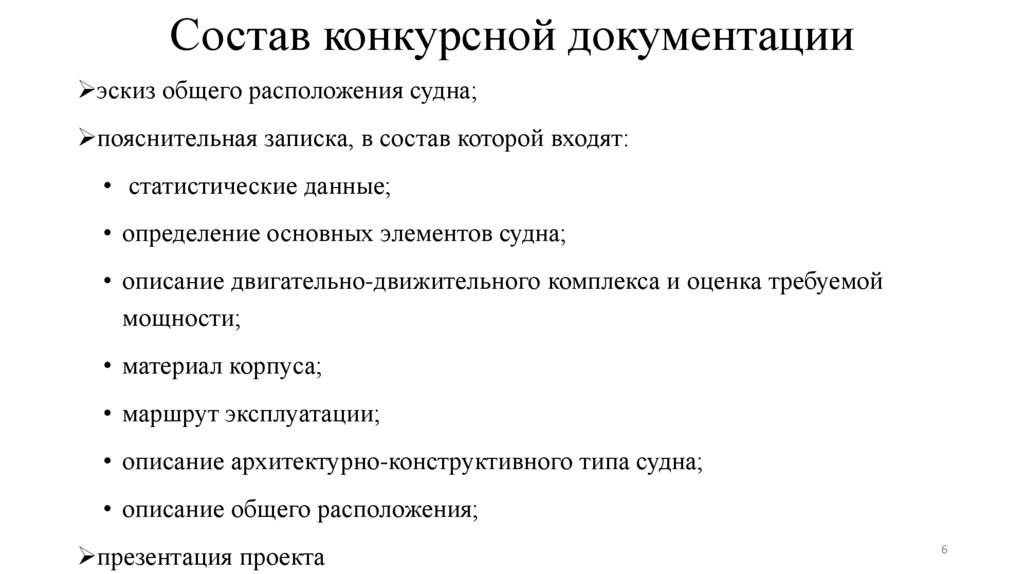

6. Состав конкурсной документации

эскиз общего расположения судна;
пояснительная записка, в состав которой входят:
• статистические данные;
• определение основных элементов судна;
• описание двигательно-движительного комплекса и оценка требуемой
мощности;
• материал корпуса;
• маршрут эксплуатации;
• описание архитектурно-конструктивного типа судна;
• описание общего расположения;
презентация проекта
6

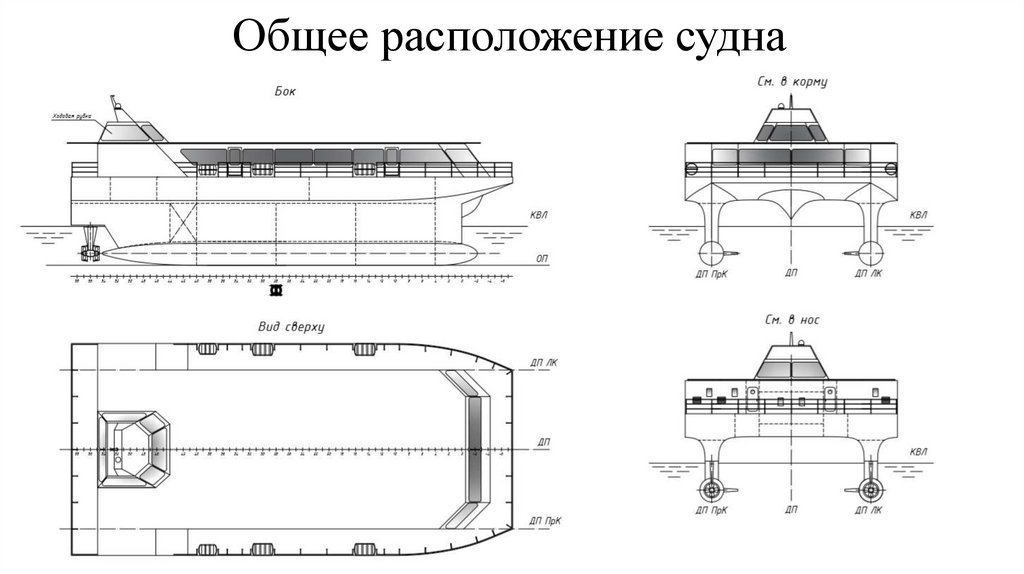

7. Общее расположение судна

7

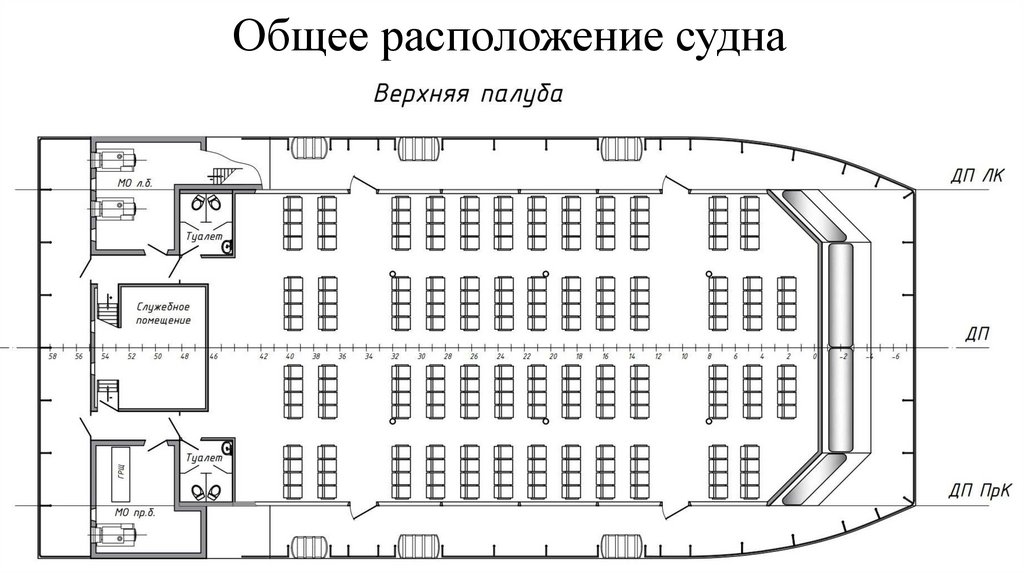

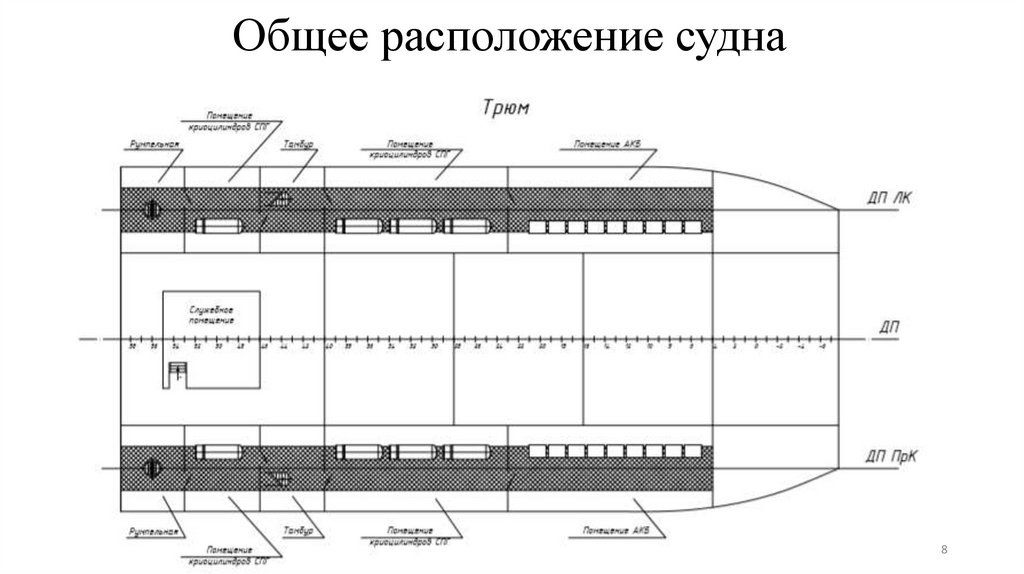

8. Общее расположение судна

8

9. Общее расположение судна

9

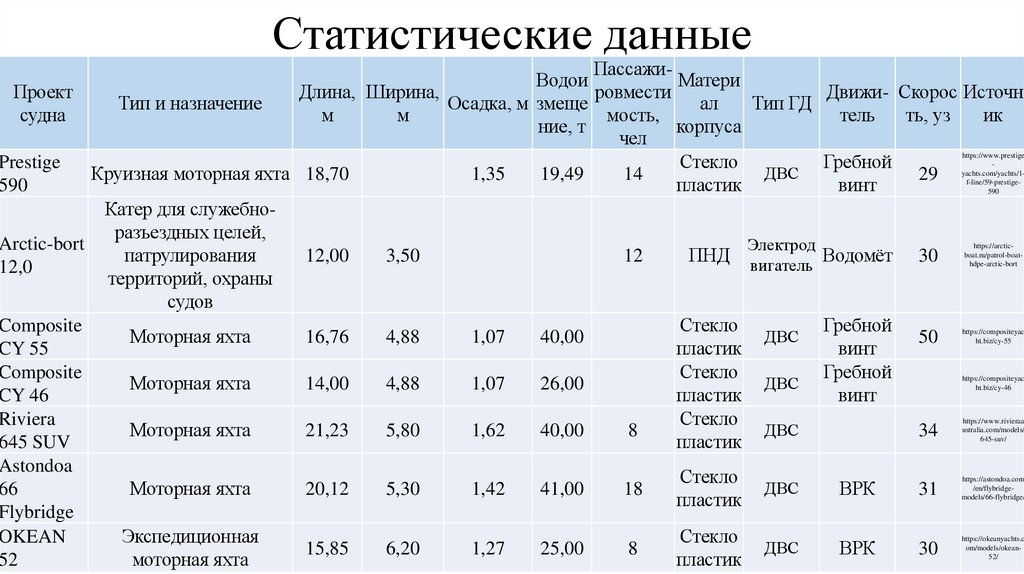

10. Статистические данные

ПассажиВодои
Матери
Проект
Длина, Ширина,
ровмести
Движи- Скорос Источн
Тип и назначение
Осадка, м змеще
ал
Тип ГД
судна
м
м
мость,
тель
ть, уз
ик
ние, т
корпуса
чел
Prestige
Стекло
Гребной
ДВС
Круизная моторная яхта 18,70
1,35
19,49
14
29
590
пластик
винт
Катер для служебноразъездных целей,
Arctic-bort
Электрод
патрулирования
12,00
3,50
12
ПНД вигатель Водомёт 30
12,0
территорий, охраны
судов
Composite
Стекло
Гребной
ДВС
Моторная яхта
16,76
4,88
1,07
40,00
50
CY 55
пластик
винт
Composite
Стекло
Гребной
ДВС
Моторная яхта
14,00
4,88
1,07
26,00
CY 46
пластик
винт
Riviera
Стекло
ДВС
Моторная яхта
21,23
5,80
1,62
40,00
8
34
645 SUV
пластик
Astondoa
Стекло
ДВС
66
Моторная яхта
20,12
5,30
1,42
41,00
18
ВРК
31
пластик
Flybridge
OKEAN
Экспедиционная
Стекло
ДВС
15,85
6,20
1,27
25,00
8
ВРК
3010
52
моторная яхта
пластик
https://www.prestige
yachts.com/yachts/1f-line/59-prestige590
https://arcticboat.ru/patrol-boathdpe-arctic-bort
https://compositeyac
ht.biz/cy-55
https://compositeyac
ht.biz/cy-46
https://www.rivieraa
ustralia.com/models/
645-suv/
https://astondoa.com
/en/flybridgemodels/66-flybridge/
https://okeanyachts.c
om/models/okean52/

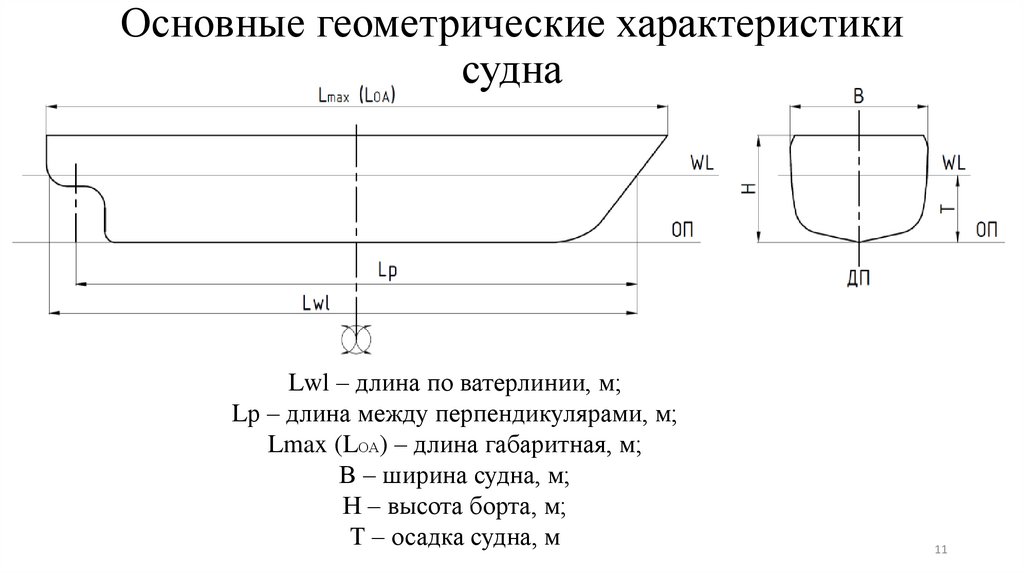

11. Основные геометрические характеристики судна

Lwl – длина по ватерлинии, м;
Lр – длина между перпендикулярами, м;
Lmax (LОА) – длина габаритная, м;
В – ширина судна, м;
Н – высота борта, м;
Т – осадка судна, м
11

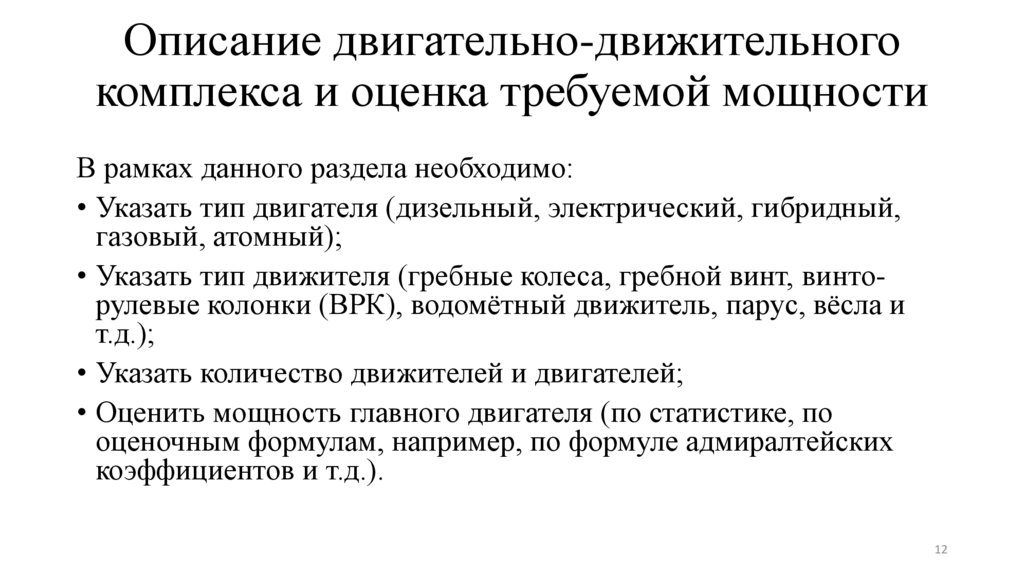

12. Описание двигательно-движительного комплекса и оценка требуемой мощности

В рамках данного раздела необходимо:
• Указать тип двигателя (дизельный, электрический, гибридный,
газовый, атомный);
• Указать тип движителя (гребные колеса, гребной винт, винторулевые колонки (ВРК), водомётный движитель, парус, вёсла и
т.д.);
• Указать количество движителей и двигателей;
• Оценить мощность главного двигателя (по статистике, по
оценочным формулам, например, по формуле адмиралтейских
коэффициентов и т.д.).
12

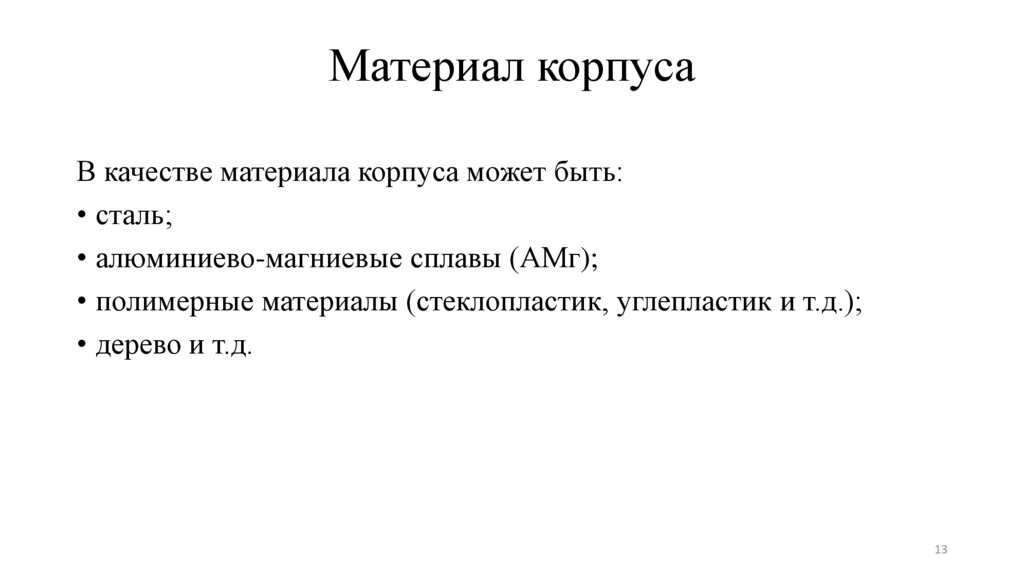

13. Материал корпуса

В качестве материала корпуса может быть:
• сталь;
• алюминиево-магниевые сплавы (АМг);
• полимерные материалы (стеклопластик, углепластик и т.д.);
• дерево и т.д.
13

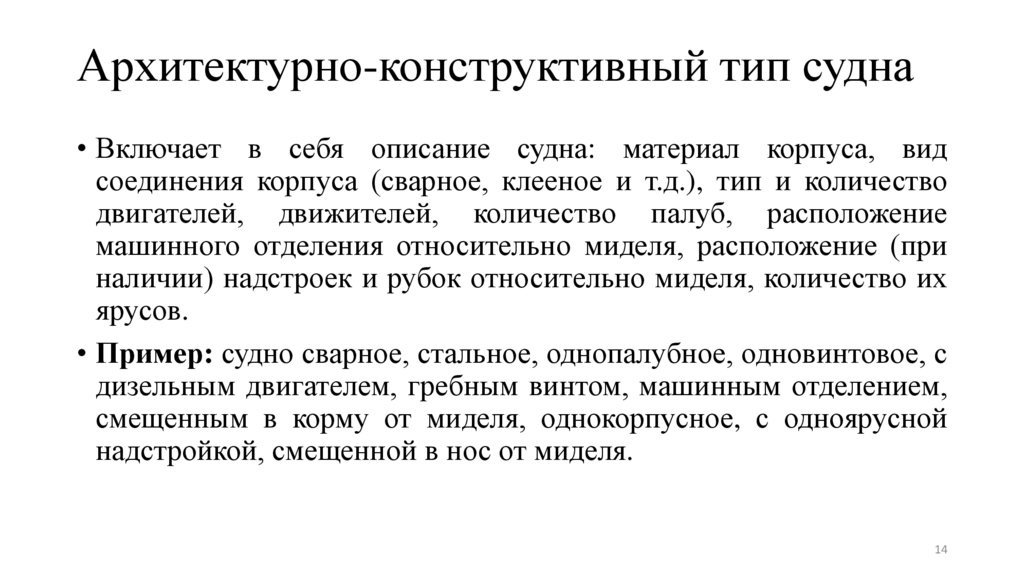

14. Архитектурно-конструктивный тип судна

• Включает в себя описание судна: материал корпуса, вид
соединения корпуса (сварное, клееное и т.д.), тип и количество
двигателей, движителей, количество палуб, расположение
машинного отделения относительно миделя, расположение (при
наличии) надстроек и рубок относительно миделя, количество их
ярусов.
• Пример: судно сварное, стальное, однопалубное, одновинтовое, с
дизельным двигателем, гребным винтом, машинным отделением,
смещенным в корму от миделя, однокорпусное, с одноярусной
надстройкой, смещенной в нос от миделя.
14

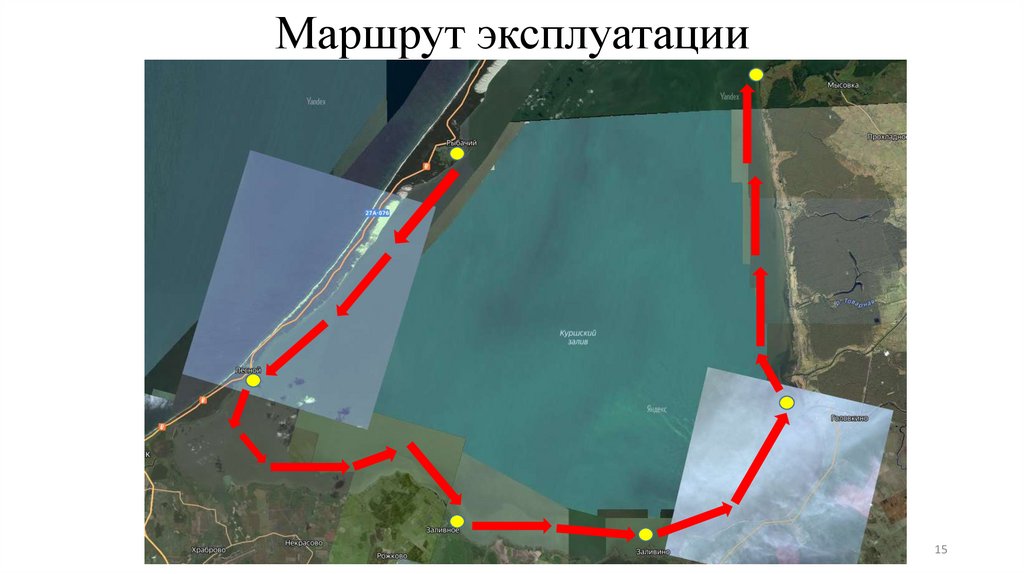

15. Маршрут эксплуатации

15

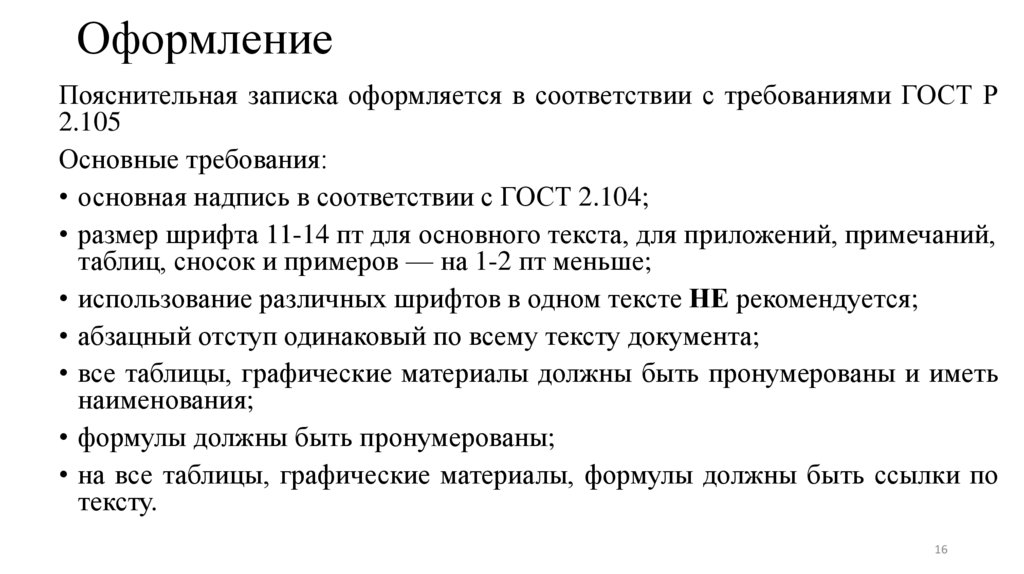

16. Оформление

Пояснительная записка оформляется в соответствии с требованиями ГОСТ Р
2.105
Основные требования:
• основная надпись в соответствии с ГОСТ 2.104;
• размер шрифта 11-14 пт для основного текста, для приложений, примечаний,
таблиц, сносок и примеров — на 1-2 пт меньше;
• использование различных шрифтов в одном тексте НЕ рекомендуется;
• абзацный отступ одинаковый по всему тексту документа;
• все таблицы, графические материалы должны быть пронумерованы и иметь
наименования;
• формулы должны быть пронумерованы;
• на все таблицы, графические материалы, формулы должны быть ссылки по
тексту.
16

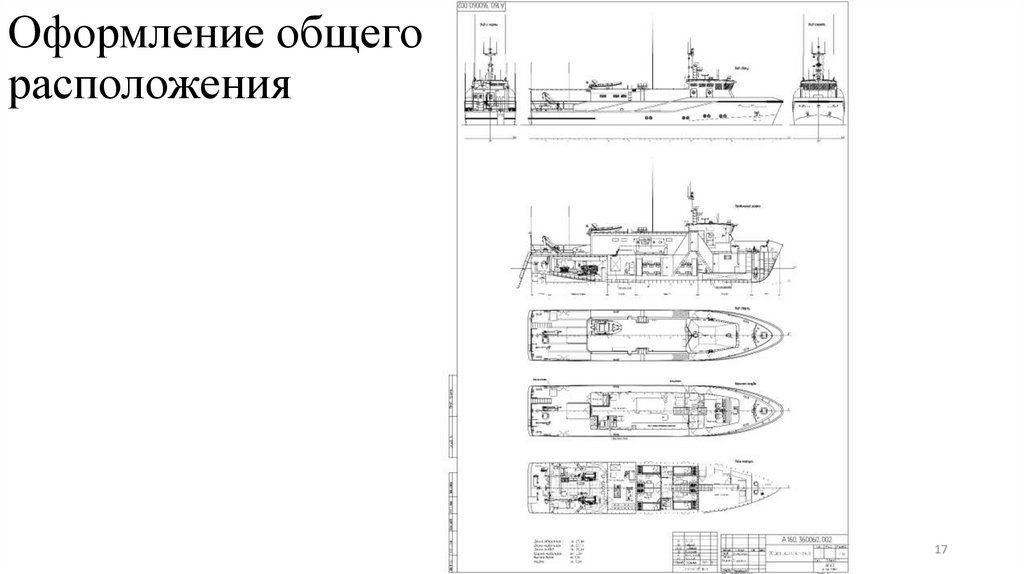

17. Оформление общего расположения

17

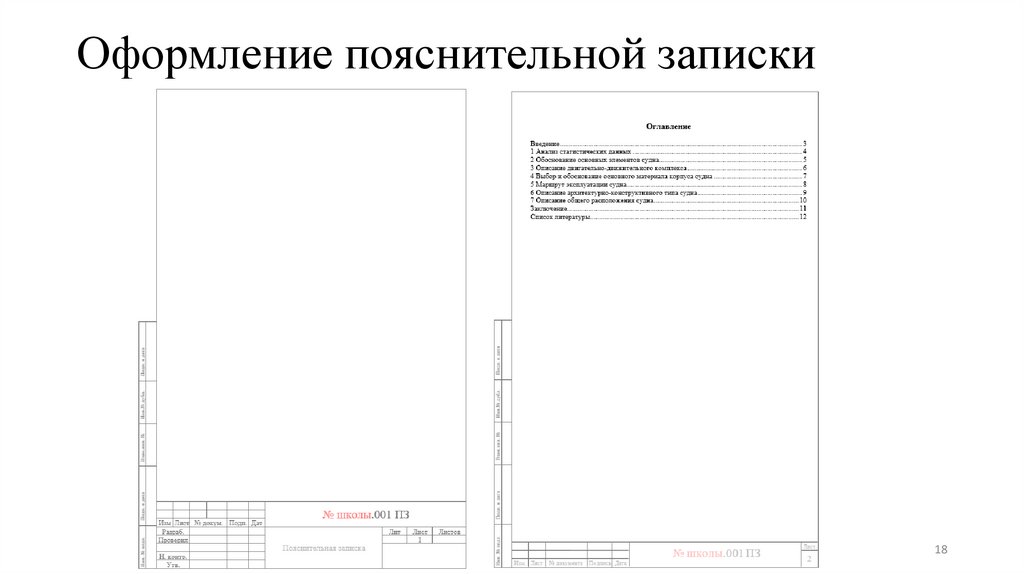

18. Оформление пояснительной записки

18

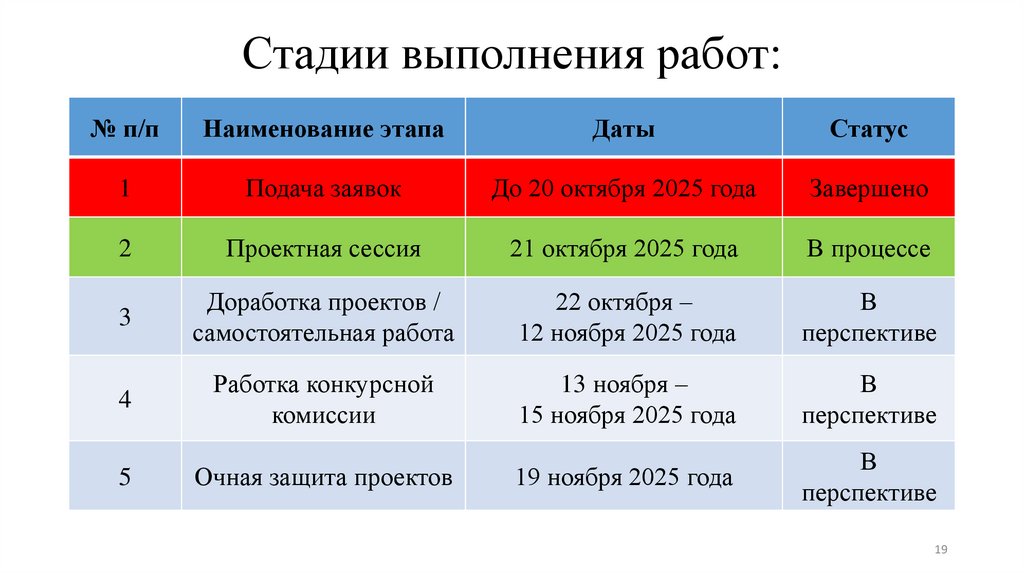

19. Стадии выполнения работ:

№ п/п
Наименование этапа
Даты
Статус
1
Подача заявок
До 20 октября 2025 года
Завершено
2
Проектная сессия
21 октября 2025 года
В процессе
3
Доработка проектов /
самостоятельная работа
22 октября –
12 ноября 2025 года
В
перспективе
4
Работка конкурсной
комиссии
13 ноября –
15 ноября 2025 года
В
перспективе
5
Очная защита проектов
19 ноября 2025 года
В
перспективе
19

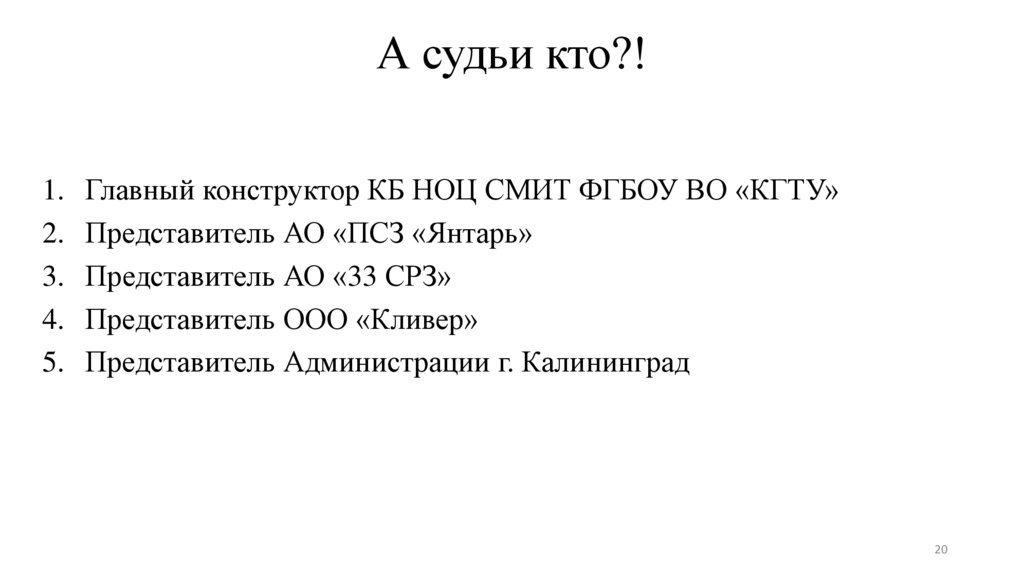

20. А судьи кто?!

1. Главный конструктор КБ НОЦ СМИТ ФГБОУ ВО «КГТУ»
2. Представитель АО «ПСЗ «Янтарь»
3. Представитель АО «33 СРЗ»
4. Представитель ООО «Кливер»
5. Представитель Администрации г. Калининград
20

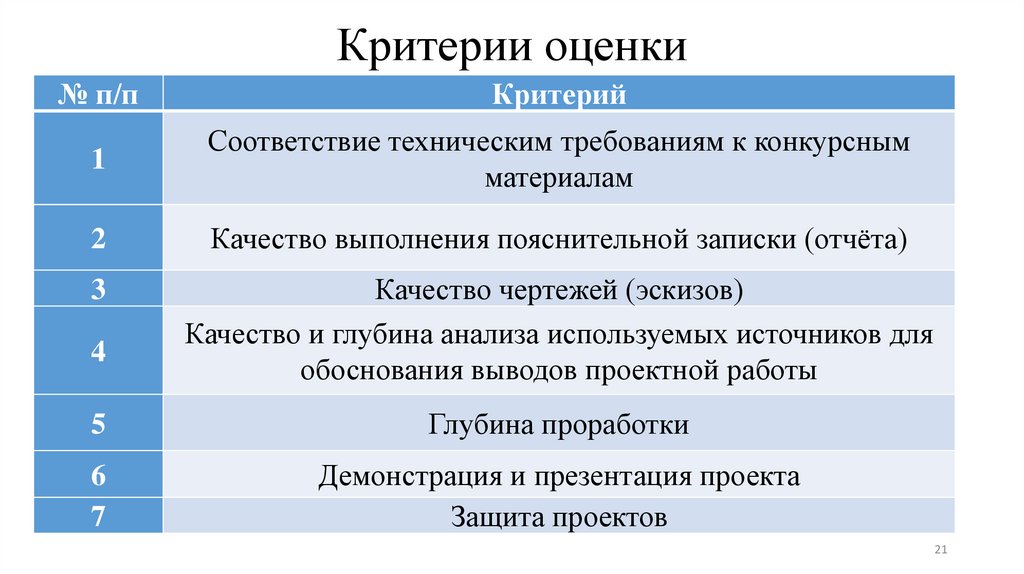

21. Критерии оценки

№ п/п
Критерий
1
Соответствие техническим требованиям к конкурсным
материалам
2
Качество выполнения пояснительной записки (отчёта)
3
Качество чертежей (эскизов)
Качество и глубина анализа используемых источников для
обоснования выводов проектной работы
4
5
Глубина проработки
6
7
Демонстрация и презентация проекта
Защита проектов
21

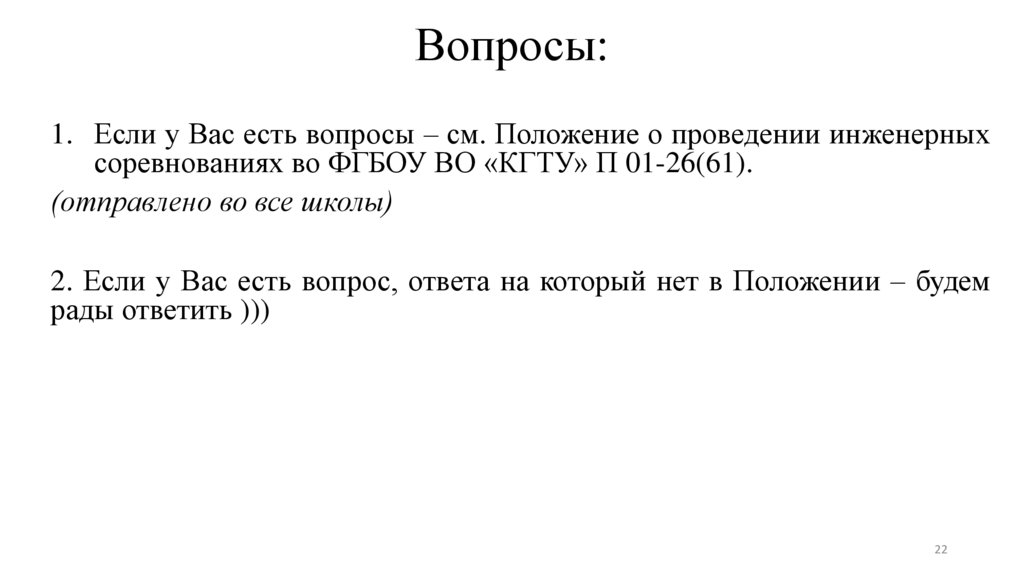

22. Вопросы:

1. Если у Вас есть вопросы – см. Положение о проведении инженерных
соревнованиях во ФГБОУ ВО «КГТУ» П 01-26(61).
(отправлено во все школы)
2. Если у Вас есть вопрос, ответа на который нет в Положении – будем
рады ответить )))
22

23. Спасибо за внимание!

23
