1.

Тема
Особенности проведению входного контроля и идентификации ЭКБ с учетом
дополнительных требований ЭС РД 009-2023, ЭС РД 010-2020
Чистяков Андрей Александрович
Ведущий специалист отдела оценки качества производства, испытаний и поставки ЭКБ
ФГБУ «ВНИИР»

2.

www.vniir-m.ru

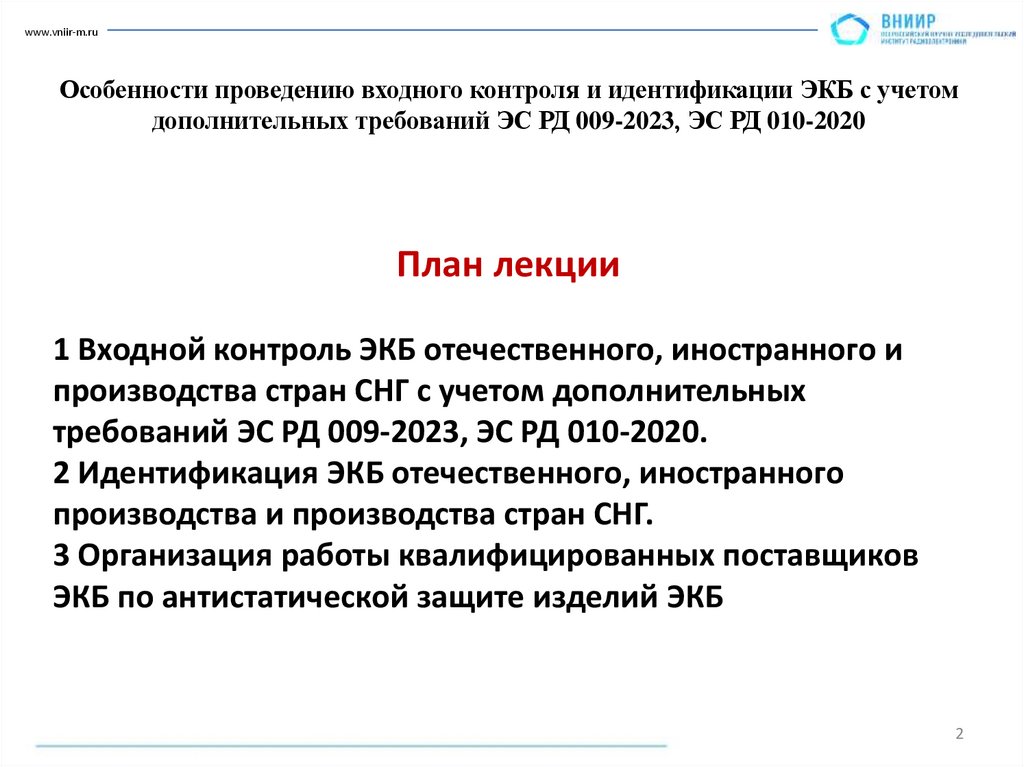

Особенности проведению входного контроля и идентификации ЭКБ с учетом
дополнительных требований ЭС РД 009-2023, ЭС РД 010-2020
План лекции
1 Входной контроль ЭКБ отечественного, иностранного и
производства стран СНГ с учетом дополнительных
требований ЭС РД 009-2023, ЭС РД 010-2020.
2 Идентификация ЭКБ отечественного, иностранного
производства и производства стран СНГ.

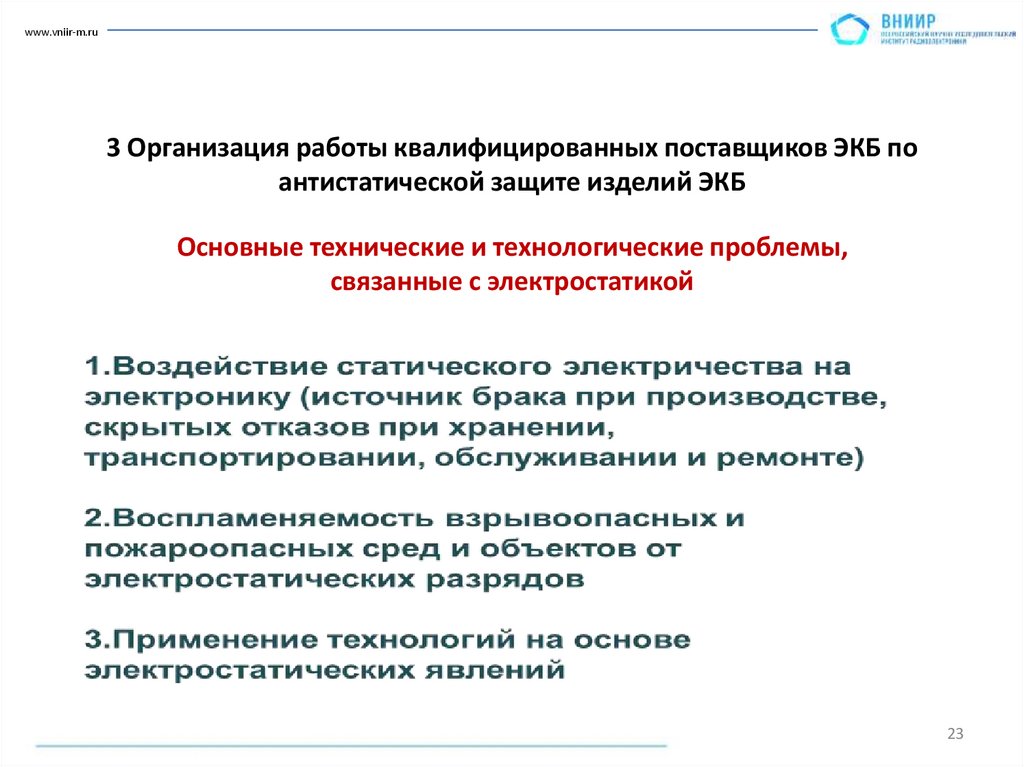

3 Организация работы квалифицированных поставщиков
ЭКБ по антистатической защите изделий ЭКБ
2

3.

www.vniir-m.ru

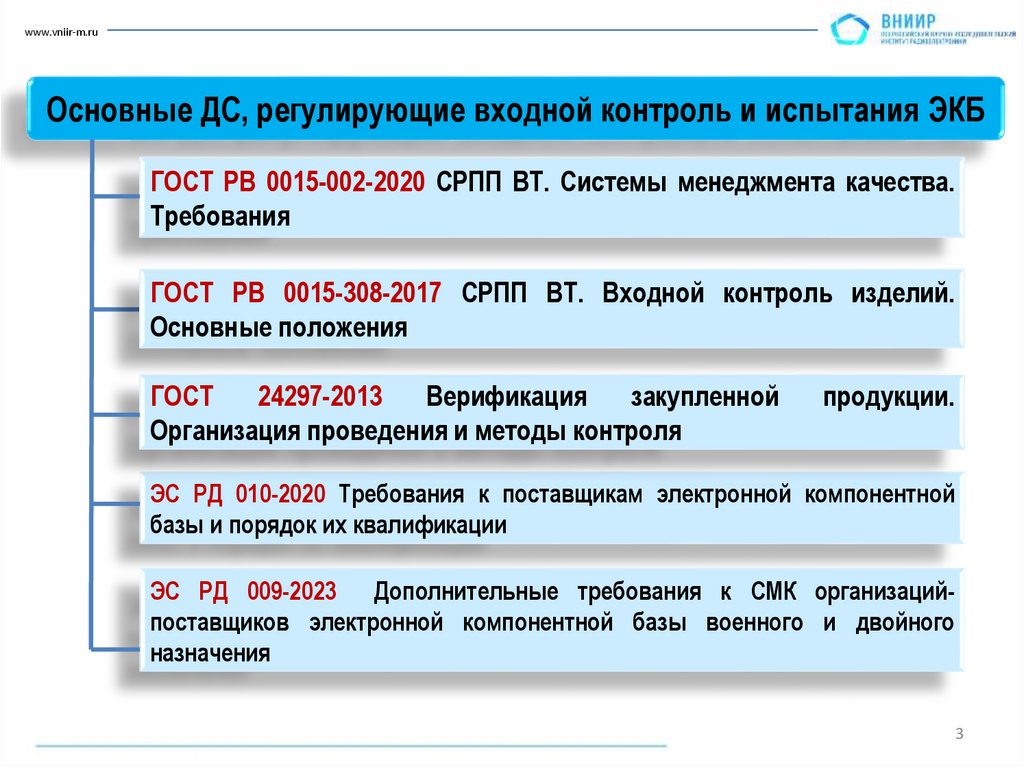

Основные ДС, регулирующие входной контроль и испытания ЭКБ
ГОСТ РВ 0015-002-2020 СРПП ВТ. Системы менеджмента качества.
Требования
ГОСТ РВ 0015-308-2017 СРПП ВТ. Входной контроль изделий.
Основные положения
ГОСТ
24297-2013
Верификация
закупленной
Организация проведения и методы контроля
продукции.
ЭС РД 010-2020 Требования к поставщикам электронной компонентной
базы и порядок их квалификации
ЭС РД 009-2023 Дополнительные требования к СМК организацийпоставщиков электронной компонентной базы военного и двойного
назначения
3

4.

www.vniir-m.ru

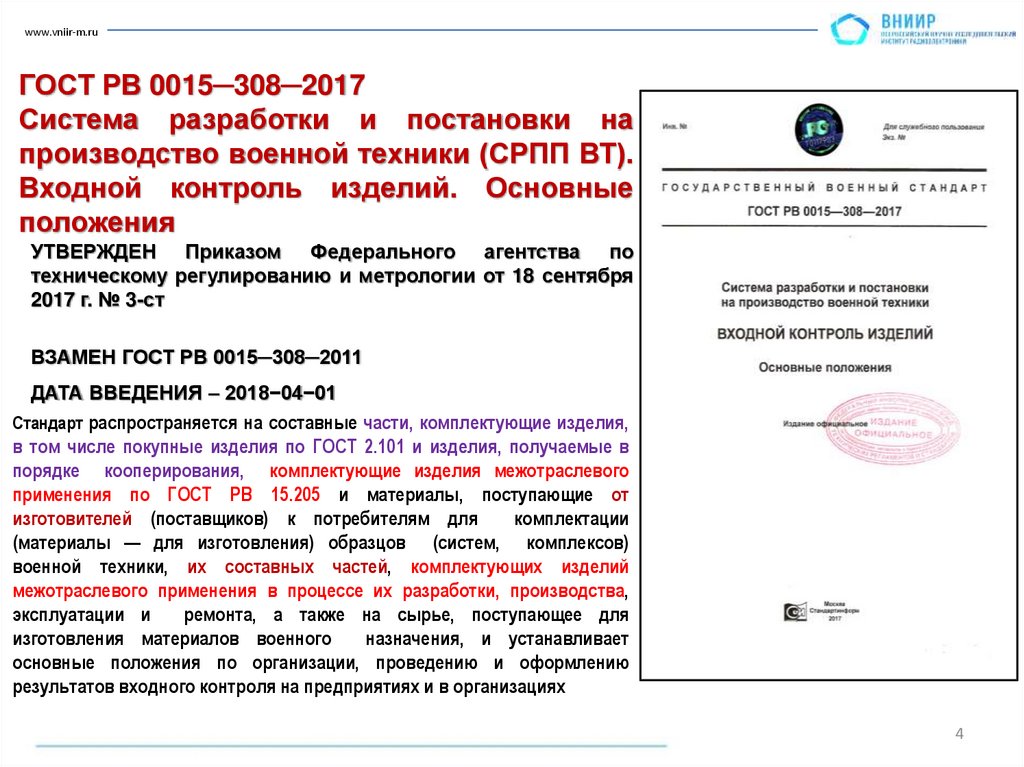

ГОСТ РВ 0015─308─2017
Система разработки и постановки на
производство военной техники (СРПП ВТ).
Входной контроль изделий. Основные
положения
УТВЕРЖДЕН Приказом Федерального агентства по
техническому регулированию и метрологии от 18 сентября
2017 г. № 3-ст
ВЗАМЕН ГОСТ РВ 0015─308─2011
ДАТА ВВЕДЕНИЯ – 2018−04−01
Стандарт распространяется на составные части, комплектующие изделия,
в том числе покупные изделия по ГОСТ 2.101 и изделия, получаемые в
порядке кооперирования, комплектующие изделия межотраслевого
применения по ГОСТ РВ 15.205 и материалы, поступающие от
изготовителей (поставщиков) к потребителям для
комплектации
(материалы — для изготовления) образцов (систем, комплексов)
военной техники, их составных частей, комплектующих изделий
межотраслевого применения в процессе их разработки, производства,
эксплуатации и
ремонта, а также на сырье, поступающее для
изготовления материалов военного
назначения, и устанавливает
основные положения по организации, проведению и оформлению
результатов входного контроля на предприятиях и в организациях
4

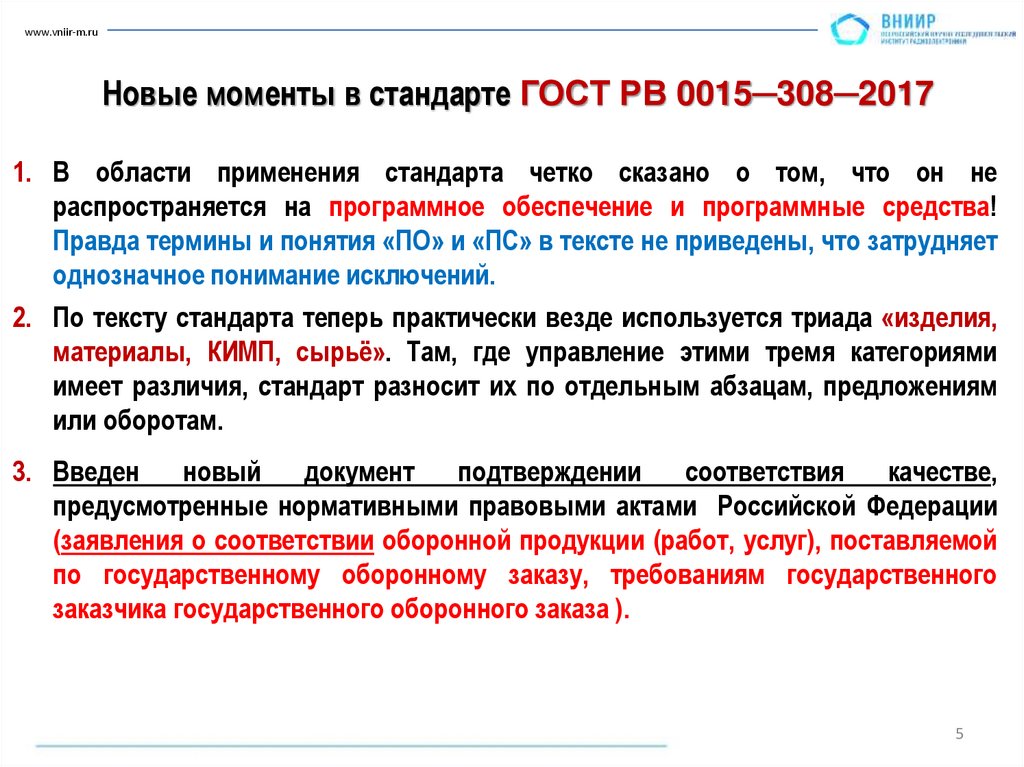

5. Новые моменты в стандарте ГОСТ РВ 0015─308─2017

www.vniir-m.ru
Новые моменты в стандарте ГОСТ РВ 0015─308─2017
1. В области применения стандарта четко сказано о том, что он не
распространяется на программное обеспечение и программные средства!
Правда термины и понятия «ПО» и «ПС» в тексте не приведены, что затрудняет
однозначное понимание исключений.
2. По тексту стандарта теперь практически везде используется триада «изделия,
материалы, КИМП, сырьё». Там, где управление этими тремя категориями
имеет различия, стандарт разносит их по отдельным абзацам, предложениям
или оборотам.
3. Введен
новый
документ
подтверждении
соответствия
качестве,
предусмотренные нормативными правовыми актами Российской Федерации
(заявления о соответствии оборонной продукции (работ, услуг), поставляемой
по государственному оборонному заказу, требованиям государственного
заказчика государственного оборонного заказа ).
5

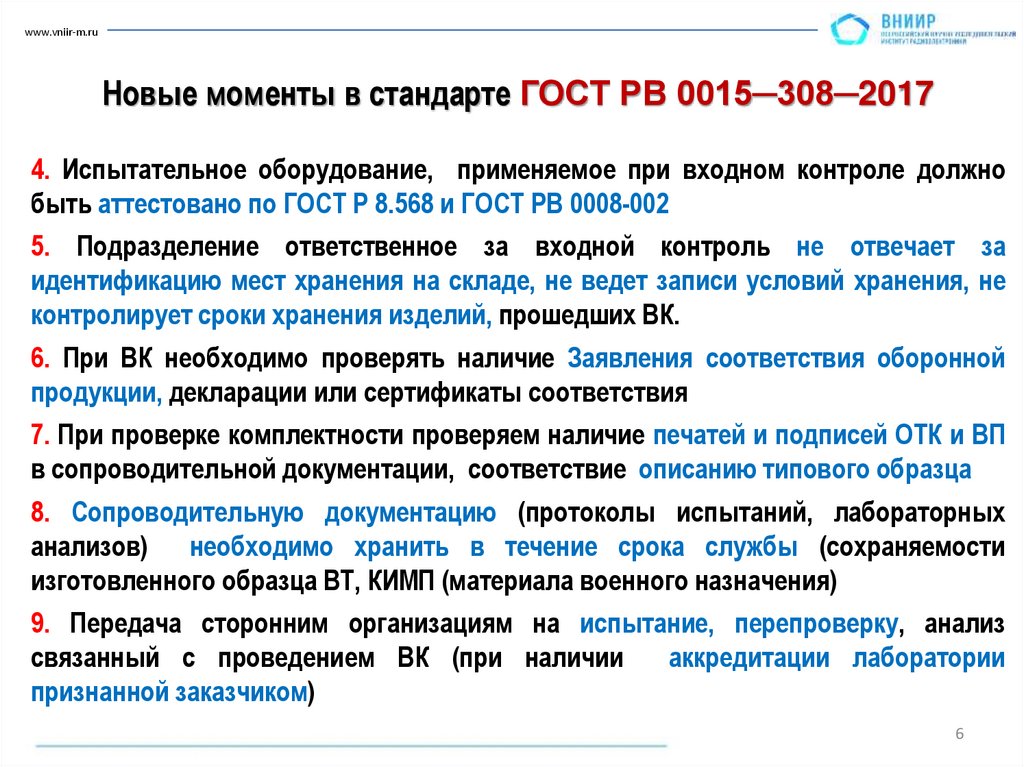

6. Новые моменты в стандарте ГОСТ РВ 0015─308─2017

www.vniir-m.ru
Новые моменты в стандарте ГОСТ РВ 0015─308─2017
4. Испытательное оборудование, применяемое при входном контроле должно
быть аттестовано по ГОСТ Р 8.568 и ГОСТ РВ 0008-002
5. Подразделение ответственное за входной контроль не отвечает за
идентификацию мест хранения на складе, не ведет записи условий хранения, не
контролирует сроки хранения изделий, прошедших ВК.
6. При ВК необходимо проверять наличие Заявления соответствия оборонной
продукции, декларации или сертификаты соответствия
7. При проверке комплектности проверяем наличие печатей и подписей ОТК и ВП
в сопроводительной документации, соответствие описанию типового образца
8. Сопроводительную документацию (протоколы испытаний, лабораторных
анализов) необходимо хранить в течение срока службы (сохраняемости
изготовленного образца ВТ, КИМП (материала военного назначения)
9. Передача сторонним организациям на испытание, перепроверку, анализ
связанный с проведением ВК (при наличии
аккредитации лаборатории
признанной заказчиком)
6

7.

www.vniir-m.ru

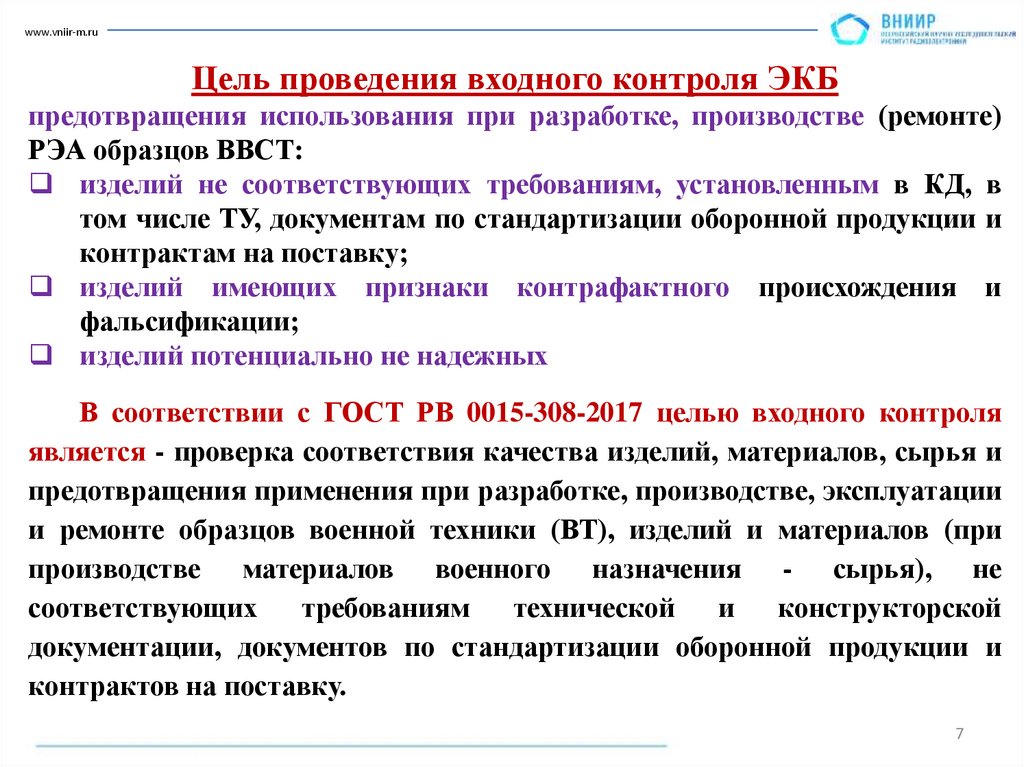

Цель проведения входного контроля ЭКБ
предотвращения использования при разработке, производстве (ремонте)
РЭА образцов ВВСТ:
изделий не соответствующих требованиям, установленным в КД, в
том числе ТУ, документам по стандартизации оборонной продукции и
контрактам на поставку;
изделий имеющих признаки контрафактного происхождения и
фальсификации;
изделий потенциально не надежных
В соответствии с ГОСТ РВ 0015-308-2017 целью входного контроля
является - проверка соответствия качества изделий, материалов, сырья и
предотвращения применения при разработке, производстве, эксплуатации
и ремонте образцов военной техники (ВТ), изделий и материалов (при
производстве материалов военного назначения - сырья), не
соответствующих
требованиям
технической
и
конструкторской
документации, документов по стандартизации оборонной продукции и
контрактов на поставку.
7

8.

www.vniir-m.ru

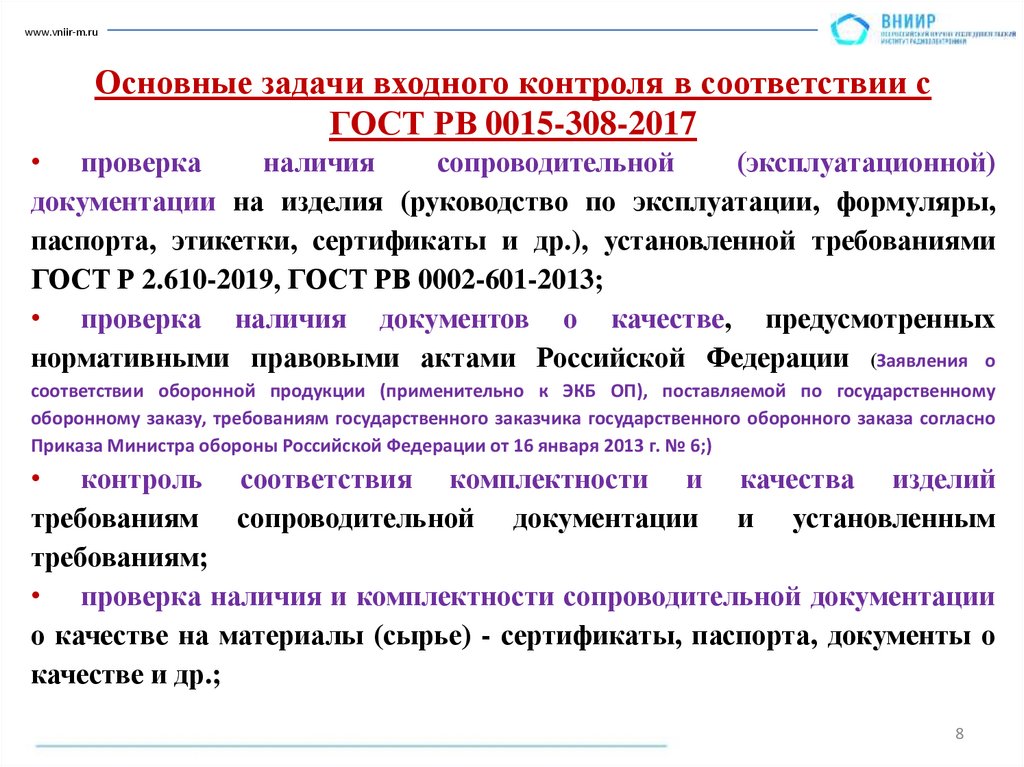

Основные задачи входного контроля в соответствии с
ГОСТ РВ 0015-308-2017
• проверка
наличия
сопроводительной
(эксплуатационной)
документации на изделия (руководство по эксплуатации, формуляры,
паспорта, этикетки, сертификаты и др.), установленной требованиями
ГОСТ Р 2.610-2019, ГОСТ РВ 0002-601-2013;
• проверка наличия документов о качестве, предусмотренных
нормативными правовыми актами Российской Федерации (Заявления о
соответствии оборонной продукции (применительно к ЭКБ ОП), поставляемой по государственному
оборонному заказу, требованиям государственного заказчика государственного оборонного заказа согласно
Приказа Министра обороны Российской Федерации от 16 января 2013 г. № 6;)
• контроль соответствия комплектности и качества изделий
требованиям сопроводительной документации и установленным
требованиям;
• проверка наличия и комплектности сопроводительной документации
о качестве на материалы (сырье) - сертификаты, паспорта, документы о
качестве и др.;
8

9.

www.vniir-m.ru

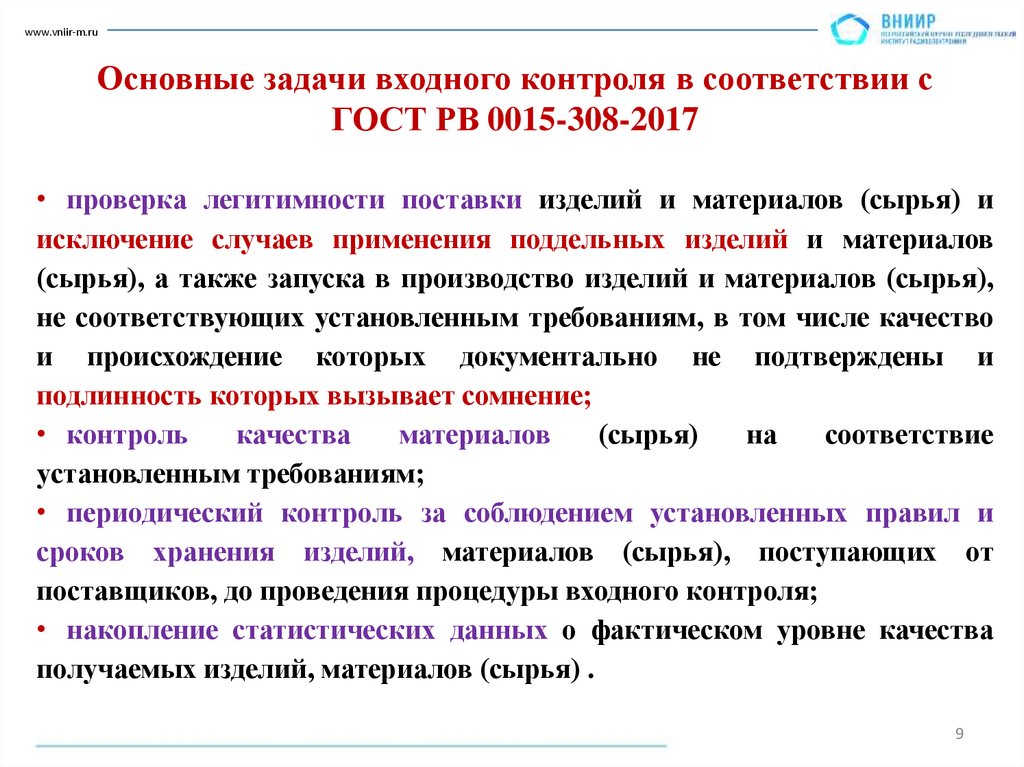

Основные задачи входного контроля в соответствии с
ГОСТ РВ 0015-308-2017
• проверка легитимности поставки изделий и материалов (сырья) и
исключение случаев применения поддельных изделий и материалов
(сырья), а также запуска в производство изделий и материалов (сырья),
не соответствующих установленным требованиям, в том числе качество
и происхождение которых документально не подтверждены и
подлинность которых вызывает сомнение;
• контроль
качества
материалов
(сырья)
на
соответствие
установленным требованиям;
• периодический контроль за соблюдением установленных правил и
сроков хранения изделий, материалов (сырья), поступающих от
поставщиков, до проведения процедуры входного контроля;
• накопление статистических данных о фактическом уровне качества
получаемых изделий, материалов (сырья) .
9

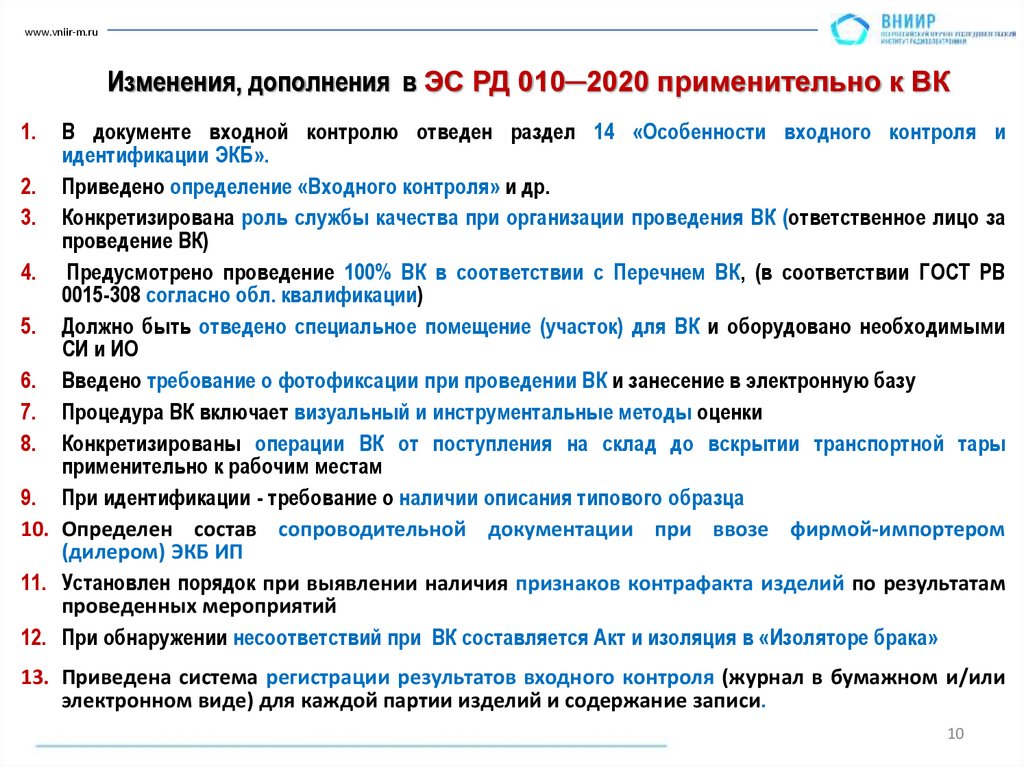

10. Изменения, дополнения в ЭС РД 010─2020 применительно к ВК

www.vniir-m.ru
Изменения, дополнения в ЭС РД 010─2020 применительно к ВК
1.
В документе входной контролю отведен раздел 14 «Особенности входного контроля и
идентификации ЭКБ».
2. Приведено определение «Входного контроля» и др.
3. Конкретизирована роль службы качества при организации проведения ВК (ответственное лицо за
проведение ВК)
4. Предусмотрено проведение 100% ВК в соответствии с Перечнем ВК, (в соответствии ГОСТ РВ
0015-308 согласно обл. квалификации)
5. Должно быть отведено специальное помещение (участок) для ВК и оборудовано необходимыми
СИ и ИО
6. Введено требование о фотофиксации при проведении ВК и занесение в электронную базу
7. Процедура ВК включает визуальный и инструментальные методы оценки
8. Конкретизированы операции ВК от поступления на склад до вскрытии транспортной тары
применительно к рабочим местам
9. При идентификации - требование о наличии описания типового образца

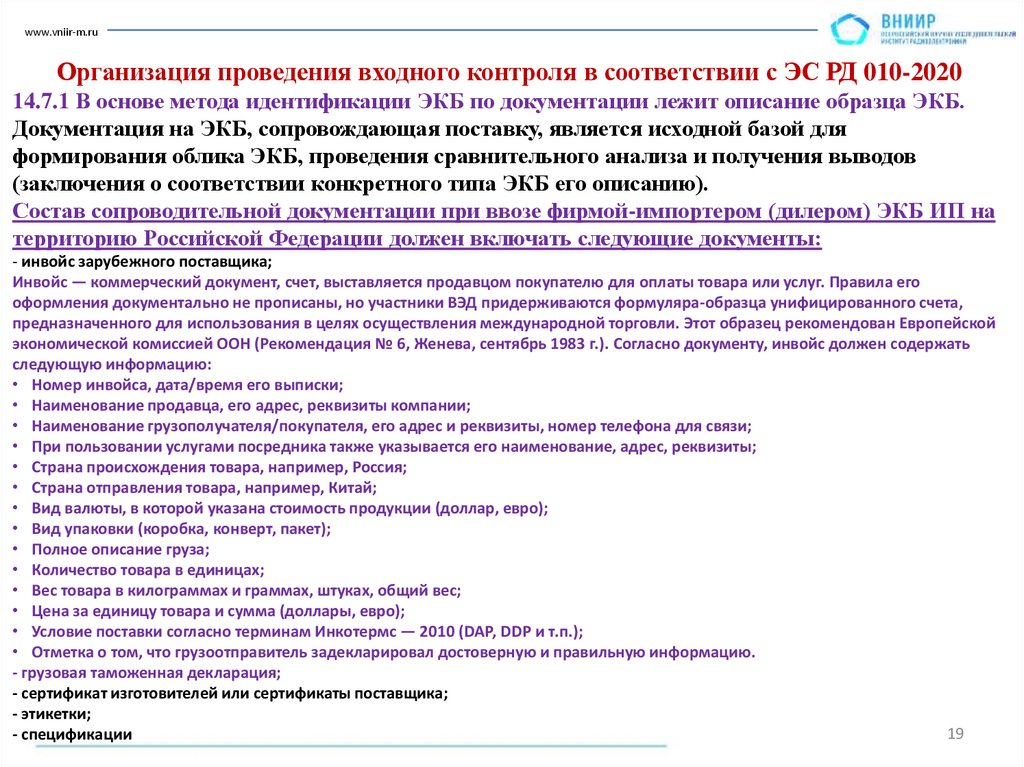

10. Определен состав сопроводительной документации при ввозе фирмой-импортером
(дилером) ЭКБ ИП
11. Установлен порядок при выявлении наличия признаков контрафакта изделий по результатам
проведенных мероприятий
12. При обнаружении несоответствий при ВК составляется Акт и изоляция в «Изоляторе брака»

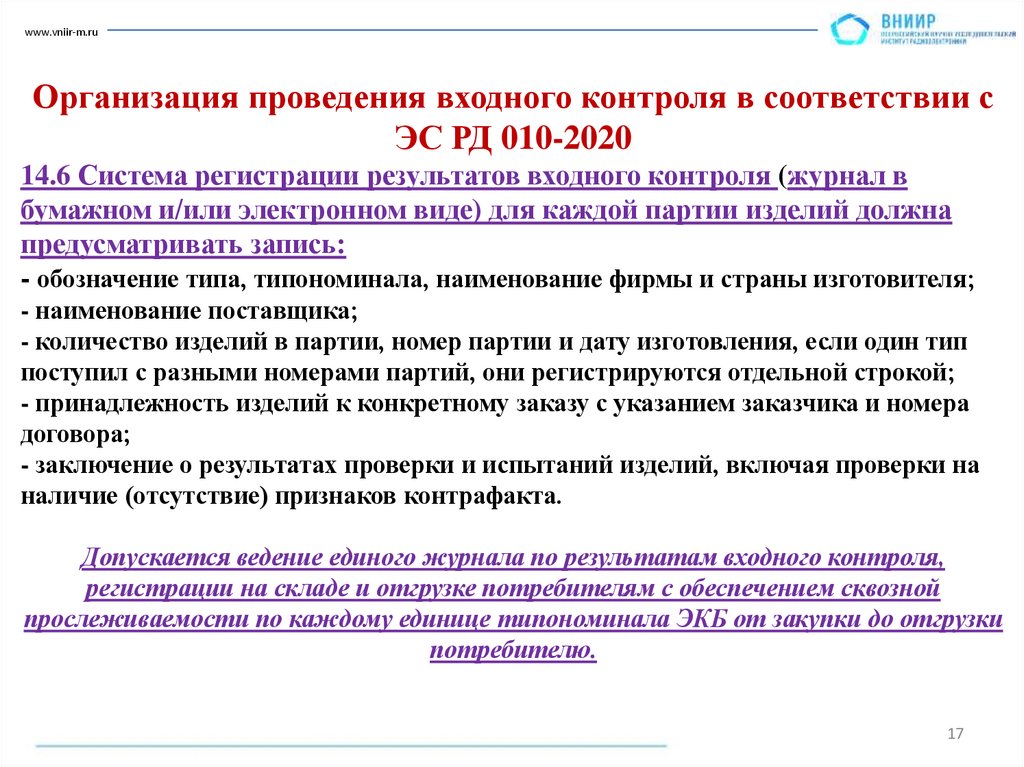

13. Приведена система регистрации результатов входного контроля (журнал в бумажном и/или
электронном виде) для каждой партии изделий и содержание записи.
10

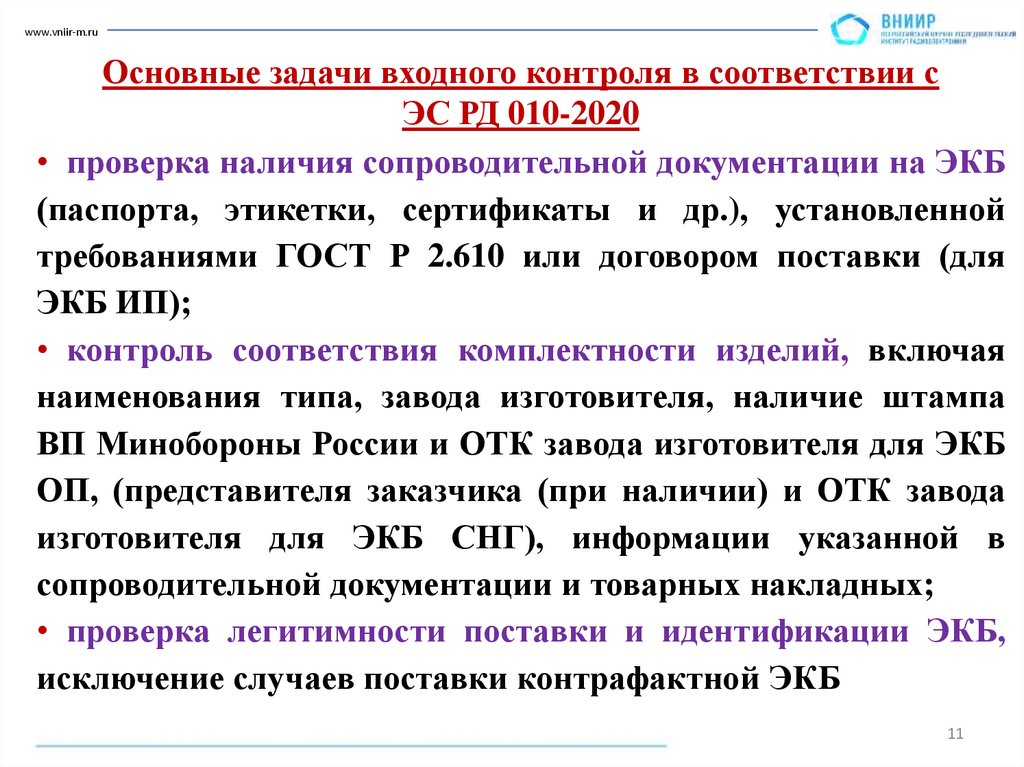

11. Основные задачи входного контроля в соответствии с ЭС РД 010-2020

www.vniir-m.ru
Основные задачи входного контроля в соответствии с
ЭС РД 010-2020
• проверка наличия сопроводительной документации на ЭКБ
(паспорта, этикетки, сертификаты и др.), установленной
требованиями ГОСТ Р 2.610 или договором поставки (для
ЭКБ ИП);
• контроль соответствия комплектности изделий, включая
наименования типа, завода изготовителя, наличие штампа
ВП Минобороны России и ОТК завода изготовителя для ЭКБ
ОП, (представителя заказчика (при наличии) и ОТК завода
изготовителя для ЭКБ СНГ), информации указанной в
сопроводительной документации и товарных накладных;
• проверка легитимности поставки и идентификации ЭКБ,
исключение случаев поставки контрафактной ЭКБ
11

12.

www.vniir-m.ru

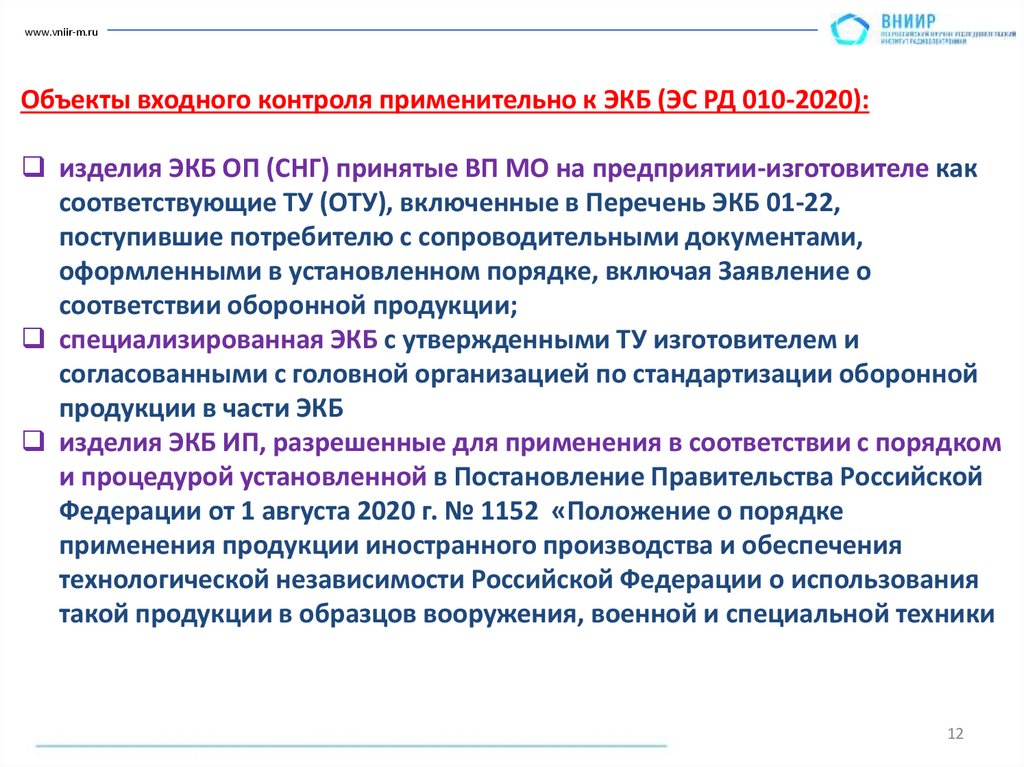

Объекты входного контроля применительно к ЭКБ (ЭС РД 010-2020):
изделия ЭКБ ОП (СНГ) принятые ВП МО на предприятии-изготовителе как
соответствующие ТУ (ОТУ), включенные в Перечень ЭКБ 01-22,
поступившие потребителю с сопроводительными документами,
оформленными в установленном порядке, включая Заявление о
соответствии оборонной продукции;
специализированная ЭКБ с утвержденными ТУ изготовителем и
согласованными с головной организацией по стандартизации оборонной
продукции в части ЭКБ
изделия ЭКБ ИП, разрешенные для применения в соответствии с порядком
и процедурой установленной в Постановление Правительства Российской
Федерации от 1 августа 2020 г. № 1152 «Положение о порядке
применения продукции иностранного производства и обеспечения
технологической независимости Российской Федерации о использования
такой продукции в образцов вооружения, военной и специальной техники
12

13.

www.vniir-m.ru

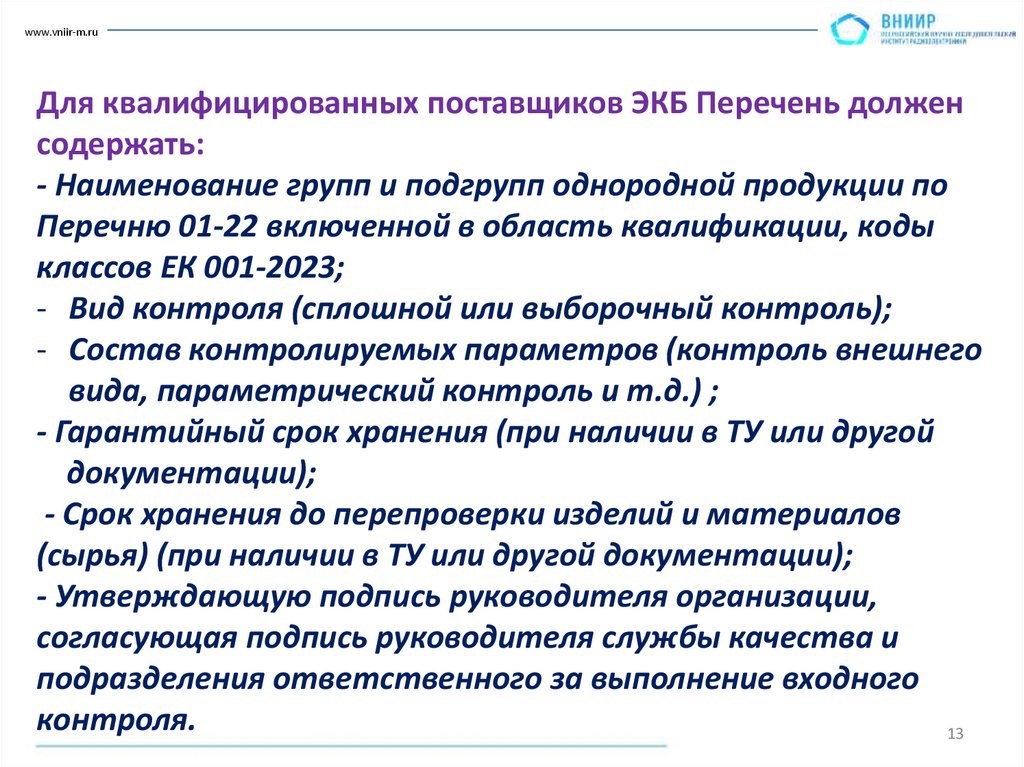

Для квалифицированных поставщиков ЭКБ Перечень должен
содержать:
- Наименование групп и подгрупп однородной продукции по
Перечню 01-22 включенной в область квалификации, коды
классов ЕК 001-2023;
- Вид контроля (сплошной или выборочный контроль);
- Состав контролируемых параметров (контроль внешнего
вида, параметрический контроль и т.д.) ;
- Гарантийный срок хранения (при наличии в ТУ или другой
документации);
- Срок хранения до перепроверки изделий и материалов
(сырья) (при наличии в ТУ или другой документации);
- Утверждающую подпись руководителя организации,
согласующая подпись руководителя службы качества и
подразделения ответственного за выполнение входного
контроля.
13

14.

www.vniir-m.ru

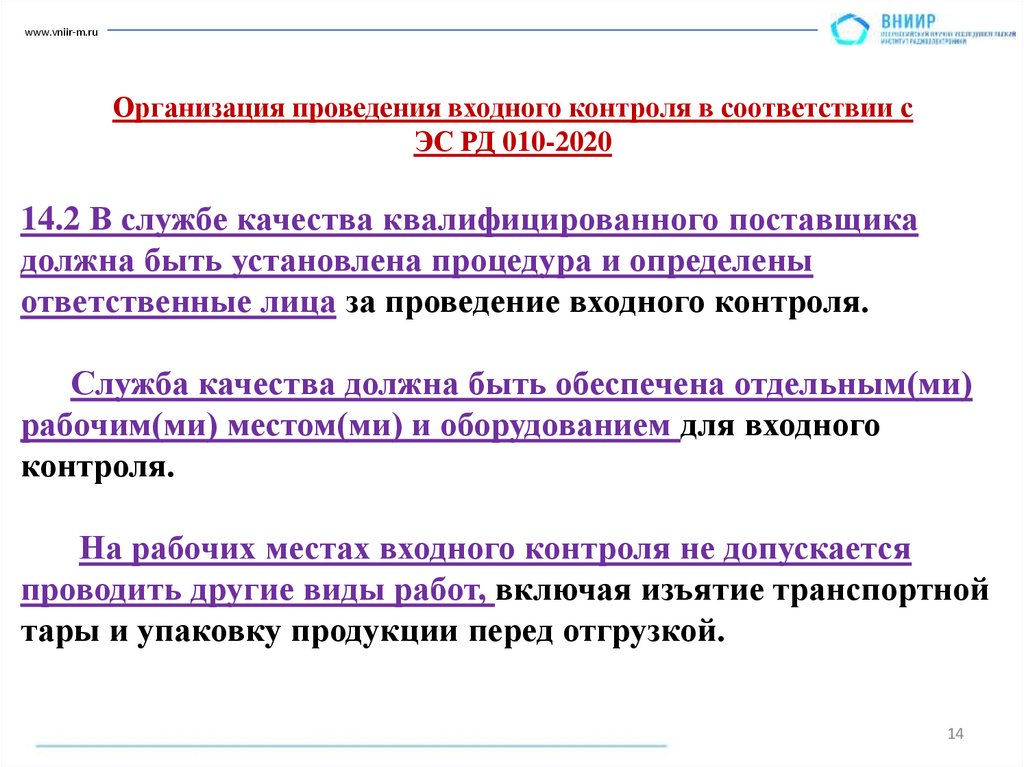

Организация проведения входного контроля в соответствии с
ЭС РД 010-2020
14.2 В службе качества квалифицированного поставщика
должна быть установлена процедура и определены
ответственные лица за проведение входного контроля.
Служба качества должна быть обеспечена отдельным(ми)
рабочим(ми) местом(ми) и оборудованием для входного
контроля.
На рабочих местах входного контроля не допускается
проводить другие виды работ, включая изъятие транспортной
тары и упаковку продукции перед отгрузкой.
14

15.

www.vniir-m.ru
Организация проведения входного контроля в соответствии с
ЭС РД 010-2020

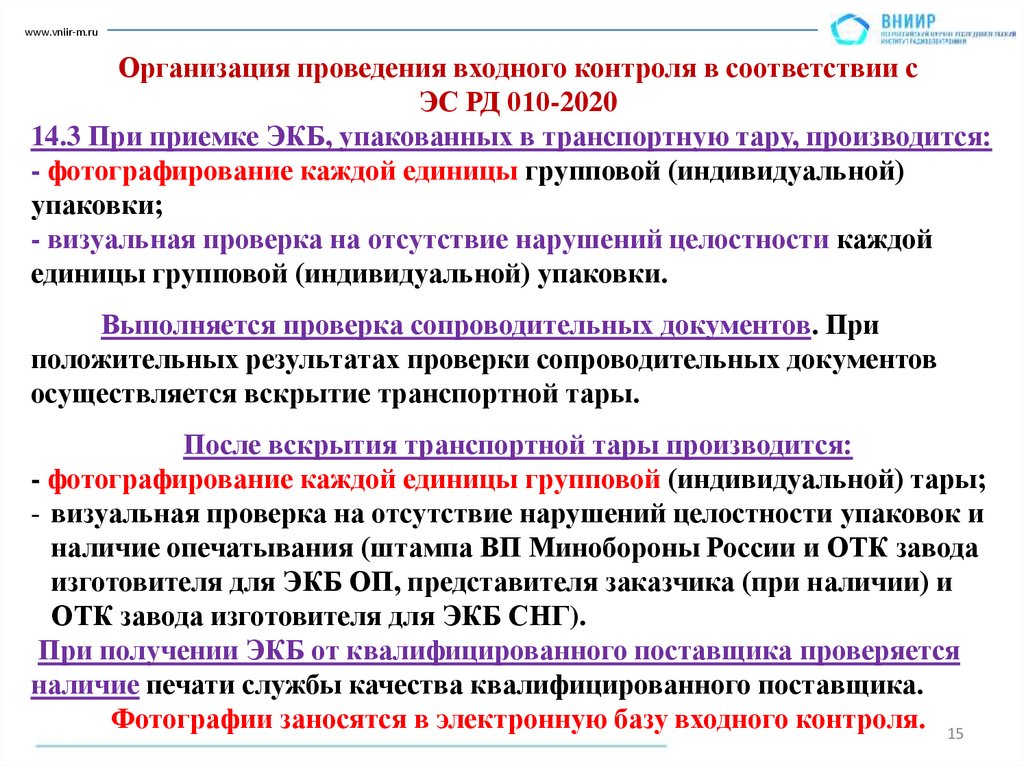

14.3 При приемке ЭКБ, упакованных в транспортную тару, производится:
- фотографирование каждой единицы групповой (индивидуальной)
упаковки;
- визуальная проверка на отсутствие нарушений целостности каждой
единицы групповой (индивидуальной) упаковки.
Выполняется проверка сопроводительных документов. При
положительных результатах проверки сопроводительных документов
осуществляется вскрытие транспортной тары.
После вскрытия транспортной тары производится:
- фотографирование каждой единицы групповой (индивидуальной) тары;
- визуальная проверка на отсутствие нарушений целостности упаковок и
наличие опечатывания (штампа ВП Минобороны России и ОТК завода
изготовителя для ЭКБ ОП, представителя заказчика (при наличии) и
ОТК завода изготовителя для ЭКБ СНГ).
При получении ЭКБ от квалифицированного поставщика проверяется
наличие печати службы качества квалифицированного поставщика.
Фотографии заносятся в электронную базу входного контроля. 15

16.

www.vniir-m.ru
Организация проведения входного контроля в соответствии с
ЭС РД 010-2020

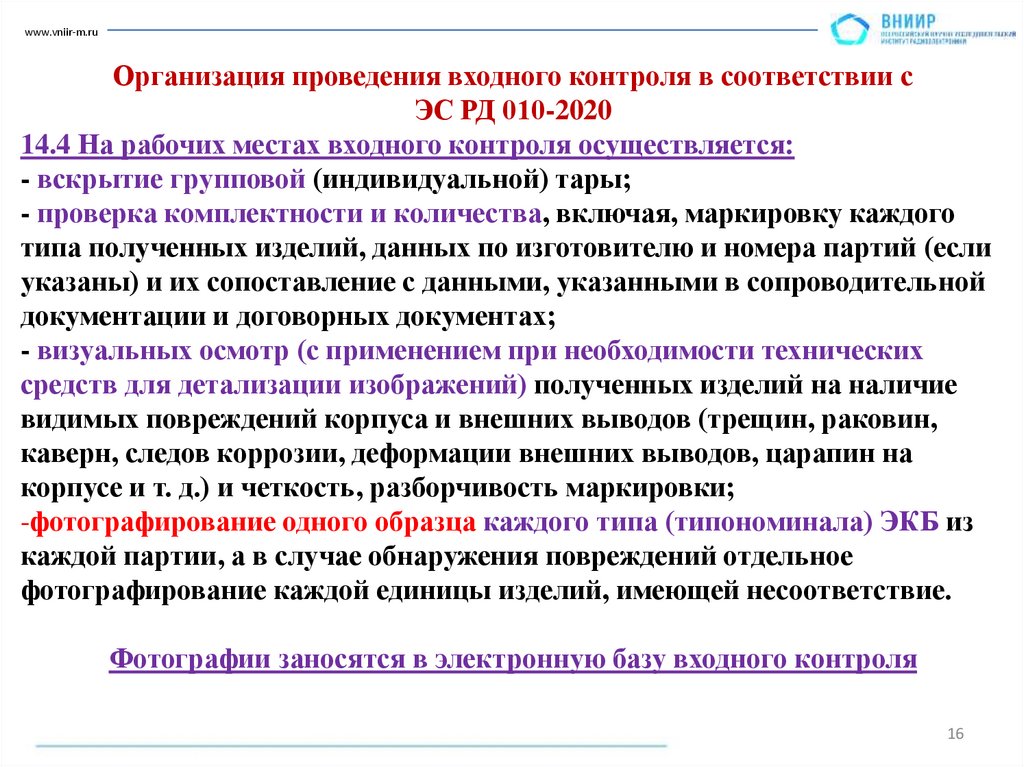

14.4 На рабочих местах входного контроля осуществляется:
- вскрытие групповой (индивидуальной) тары;
- проверка комплектности и количества, включая, маркировку каждого
типа полученных изделий, данных по изготовителю и номера партий (если
указаны) и их сопоставление с данными, указанными в сопроводительной
документации и договорных документах;
- визуальных осмотр (с применением при необходимости технических
средств для детализации изображений) полученных изделий на наличие
видимых повреждений корпуса и внешних выводов (трещин, раковин,
каверн, следов коррозии, деформации внешних выводов, царапин на
корпусе и т. д.) и четкость, разборчивость маркировки;
-фотографирование одного образца каждого типа (типономинала) ЭКБ из
каждой партии, а в случае обнаружения повреждений отдельное
фотографирование каждой единицы изделий, имеющей несоответствие.
Фотографии заносятся в электронную базу входного контроля
16

17.

www.vniir-m.ru
Организация проведения входного контроля в соответствии с
ЭС РД 010-2020
14.6 Система регистрации результатов входного контроля (журнал в
бумажном и/или электронном виде) для каждой партии изделий должна
предусматривать запись:
- обозначение типа, типономинала, наименование фирмы и страны изготовителя;
- наименование поставщика;
- количество изделий в партии, номер партии и дату изготовления, если один тип
поступил с разными номерами партий, они регистрируются отдельной строкой;
- принадлежность изделий к конкретному заказу с указанием заказчика и номера
договора;
- заключение о результатах проверки и испытаний изделий, включая проверки на
наличие (отсутствие) признаков контрафакта.
Допускается ведение единого журнала по результатам входного контроля,
регистрации на складе и отгрузке потребителям с обеспечением сквозной
прослеживаемости по каждому единице типономинала ЭКБ от закупки до отгрузки
потребителю.
17

18.

www.vniir-m.ru

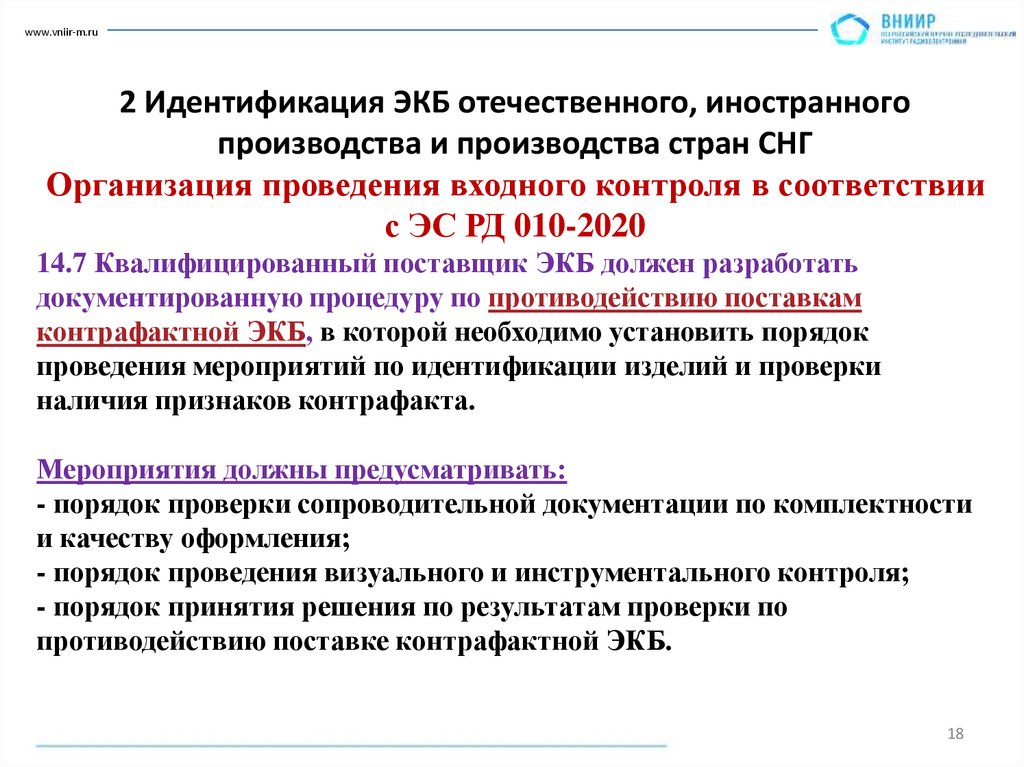

2 Идентификация ЭКБ отечественного, иностранного
производства и производства стран СНГ
Организация проведения входного контроля в соответствии
с ЭС РД 010-2020
14.7 Квалифицированный поставщик ЭКБ должен разработать
документированную процедуру по противодействию поставкам
контрафактной ЭКБ, в которой необходимо установить порядок
проведения мероприятий по идентификации изделий и проверки
наличия признаков контрафакта.
Мероприятия должны предусматривать:
- порядок проверки сопроводительной документации по комплектности
и качеству оформления;
- порядок проведения визуального и инструментального контроля;
- порядок принятия решения по результатам проверки по
противодействию поставке контрафактной ЭКБ.
18

19.

www.vniir-m.ru
Организация проведения входного контроля в соответствии с ЭС РД 010-2020
14.7.1 В основе метода идентификации ЭКБ по документации лежит описание образца ЭКБ.
Документация на ЭКБ, сопровождающая поставку, является исходной базой для
формирования облика ЭКБ, проведения сравнительного анализа и получения выводов
(заключения о соответствии конкретного типа ЭКБ его описанию).
Состав сопроводительной документации при ввозе фирмой-импортером (дилером) ЭКБ ИП на
территорию Российской Федерации должен включать следующие документы:
- инвойс зарубежного поставщика;
Инвойс — коммерческий документ, счет, выставляется продавцом покупателю для оплаты товара или услуг. Правила его
оформления документально не прописаны, но участники ВЭД придерживаются формуляра-образца унифицированного счета,
предназначенного для использования в целях осуществления международной торговли. Этот образец рекомендован Европейской
экономической комиссией ООН (Рекомендация № 6, Женева, сентябрь 1983 г.). Согласно документу, инвойс должен содержать
следующую информацию:
• Номер инвойса, дата/время его выписки;
• Наименование продавца, его адрес, реквизиты компании;
• Наименование грузополучателя/покупателя, его адрес и реквизиты, номер телефона для связи;
• При пользовании услугами посредника также указывается его наименование, адрес, реквизиты;
• Страна происхождения товара, например, Россия;
• Страна отправления товара, например, Китай;
• Вид валюты, в которой указана стоимость продукции (доллар, евро);
• Вид упаковки (коробка, конверт, пакет);
• Полное описание груза;
• Количество товара в единицах;
• Вес товара в килограммах и граммах, штуках, общий вес;
• Цена за единицу товара и сумма (доллары, евро);
• Условие поставки согласно терминам Инкотермс — 2010 (DAP, DDP и т.п.);
• Отметка о том, что грузоотправитель задекларировал достоверную и правильную информацию.
- грузовая таможенная декларация;
- сертификат изготовителей или сертификаты поставщика;
- этикетки;
19
- спецификации

20.

www.vniir-m.ru
Организация проведения входного контроля в соответствии с
ЭС РД 010-2020

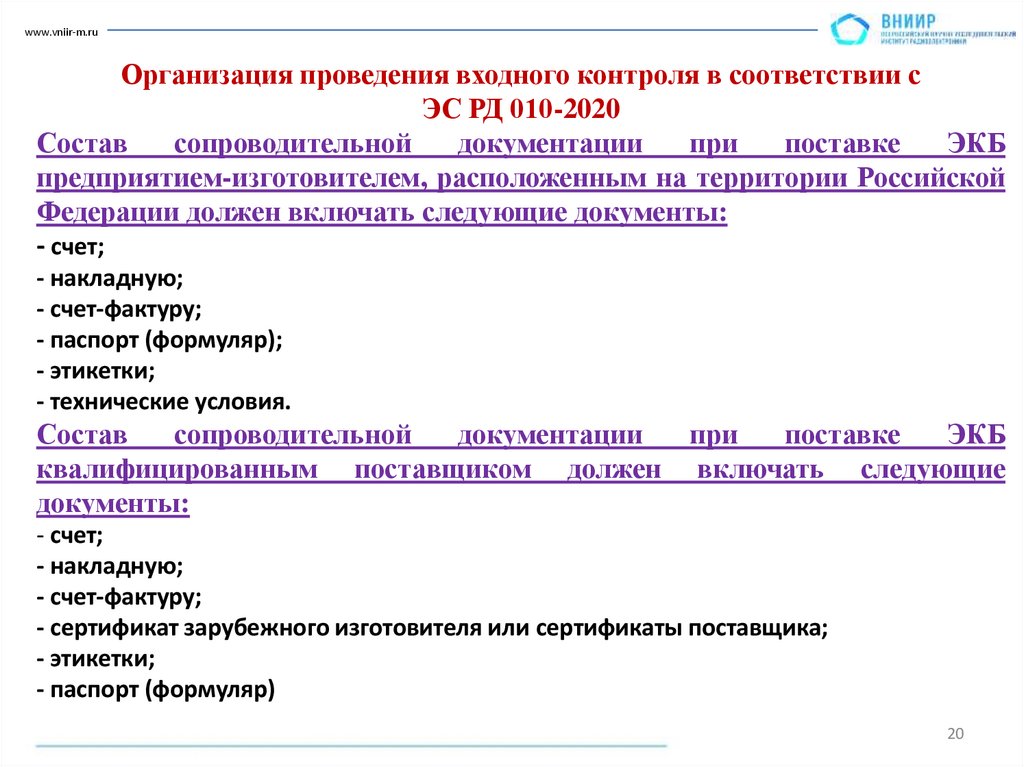

Состав
сопроводительной
документации
при
поставке
ЭКБ
предприятием-изготовителем, расположенным на территории Российской
Федерации должен включать следующие документы:
- счет;
- накладную;
- счет-фактуру;
- паспорт (формуляр);
- этикетки;
- технические условия.
Состав
сопроводительной
документации
при
поставке
ЭКБ
квалифицированным поставщиком должен включать следующие
документы:
- счет;
- накладную;
- счет-фактуру;
- сертификат зарубежного изготовителя или сертификаты поставщика;
- этикетки;
- паспорт (формуляр)
20

21.

www.vniir-m.ru
Организация проведения входного контроля в соответствии с
ЭС РД 010-2020

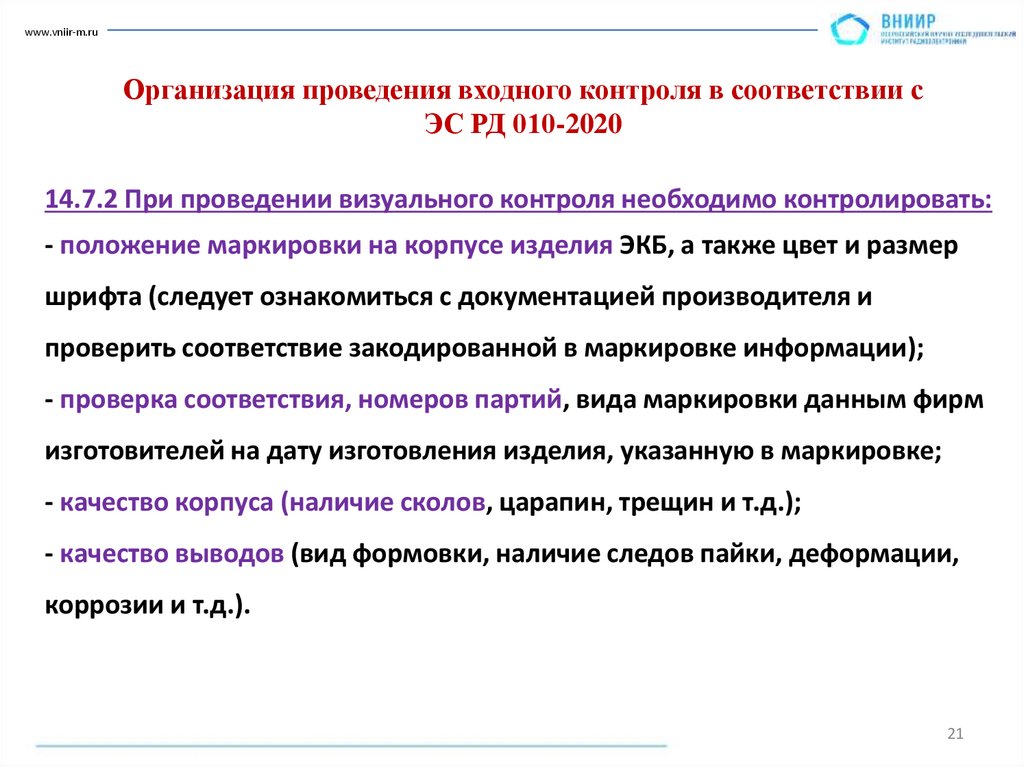

14.7.2 При проведении визуального контроля необходимо контролировать:
- положение маркировки на корпусе изделия ЭКБ, а также цвет и размер
шрифта (следует ознакомиться с документацией производителя и
проверить соответствие закодированной в маркировке информации);
- проверка соответствия, номеров партий, вида маркировки данным фирм
изготовителей на дату изготовления изделия, указанную в маркировке;
- качество корпуса (наличие сколов, царапин, трещин и т.д.);
- качество выводов (вид формовки, наличие следов пайки, деформации,
коррозии и т.д.).
21

22.

www.vniir-m.ru
Организация проведения входного контроля в соответствии с
ЭС РД 010-2020

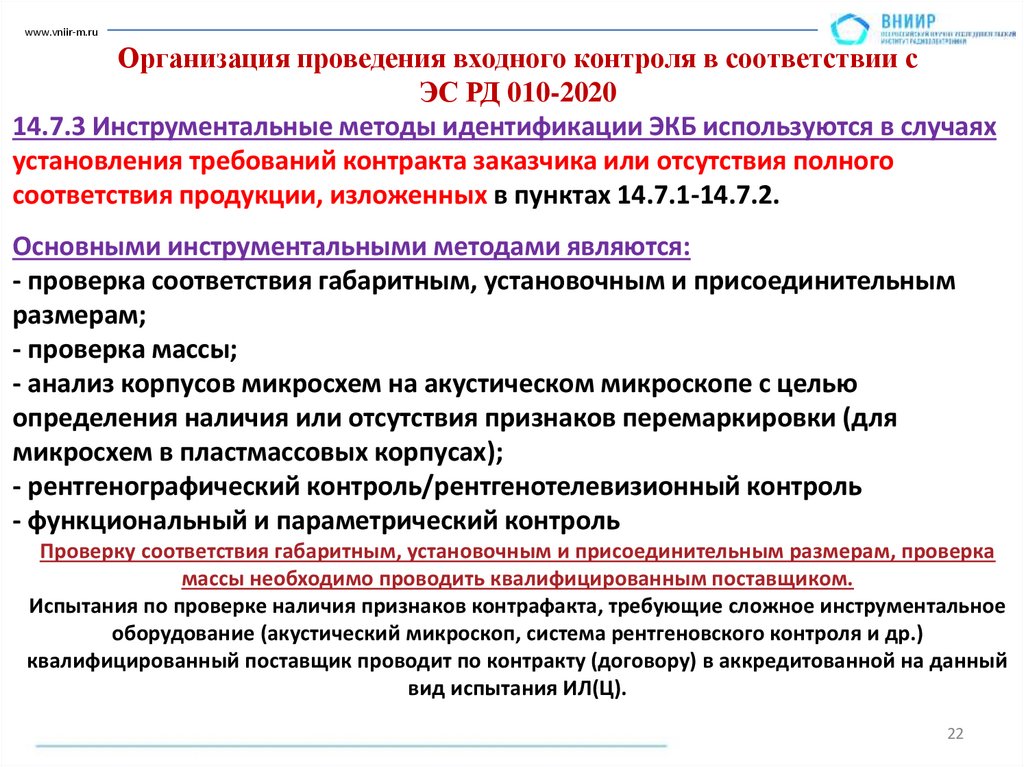

14.7.3 Инструментальные методы идентификации ЭКБ используются в случаях
установления требований контракта заказчика или отсутствия полного
соответствия продукции, изложенных в пунктах 14.7.1-14.7.2.
Основными инструментальными методами являются:
- проверка соответствия габаритным, установочным и присоединительным
размерам;
- проверка массы;
- анализ корпусов микросхем на акустическом микроскопе с целью
определения наличия или отсутствия признаков перемаркировки (для
микросхем в пластмассовых корпусах);
- рентгенографический контроль/рентгенотелевизионный контроль
- функциональный и параметрический контроль
Проверку соответствия габаритным, установочным и присоединительным размерам, проверка
массы необходимо проводить квалифицированным поставщиком.
Испытания по проверке наличия признаков контрафакта, требующие сложное инструментальное
оборудование (акустический микроскоп, система рентгеновского контроля и др.)
квалифицированный поставщик проводит по контракту (договору) в аккредитованной на данный
вид испытания ИЛ(Ц).
22

23.

www.vniir-m.ru
3 Организация работы квалифицированных поставщиков ЭКБ по
антистатической защите изделий ЭКБ
Основные технические и технологические проблемы,
связанные с электростатикой
23

24.

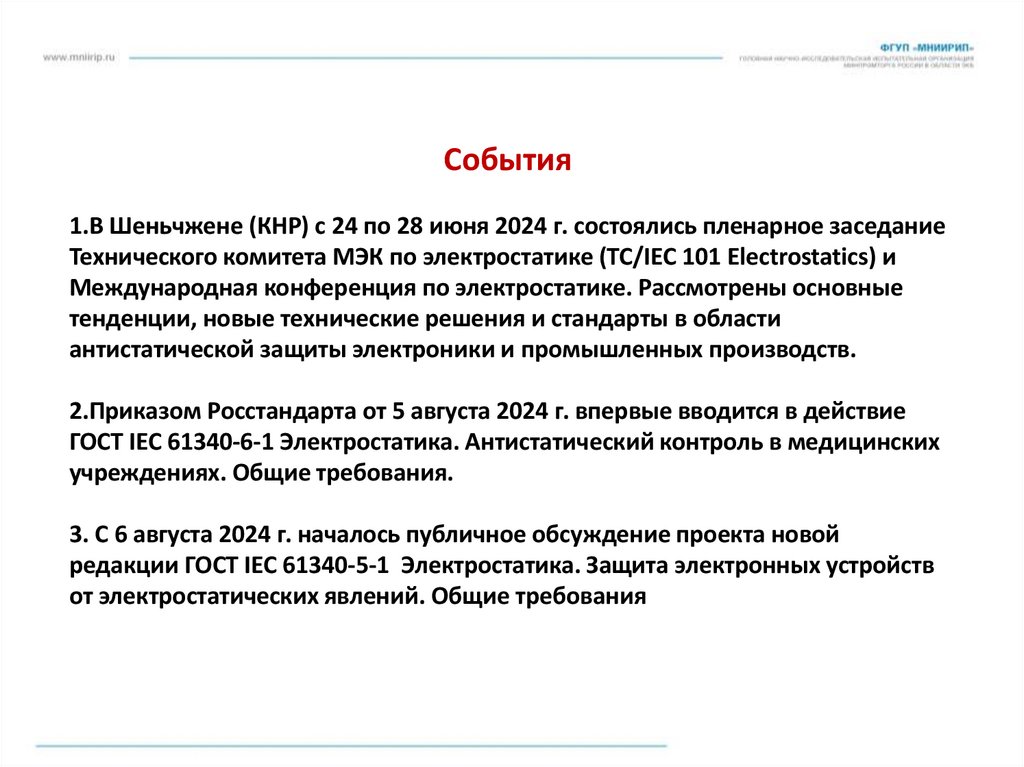

События
1.В Шеньчжене (КНР) с 24 по 28 июня 2024 г. состоялись пленарное заседание
Технического комитета МЭК по электростатике (TC/IEC 101 Electrostatics) и
Международная конференция по электростатике. Рассмотрены основные
тенденции, новые технические решения и стандарты в области
антистатической защиты электроники и промышленных производств.
2.Приказом Росстандарта от 5 августа 2024 г. впервые вводится в действие
ГОСТ IEC 61340-6-1 Электростатика. Антистатический контроль в медицинских
учреждениях. Общие требования.
3. С 6 августа 2024 г. началось публичное обсуждение проекта новой
редакции ГОСТ IEC 61340-5-1 Электростатика. Защита электронных устройств
от электростатических явлений. Общие требования

25.

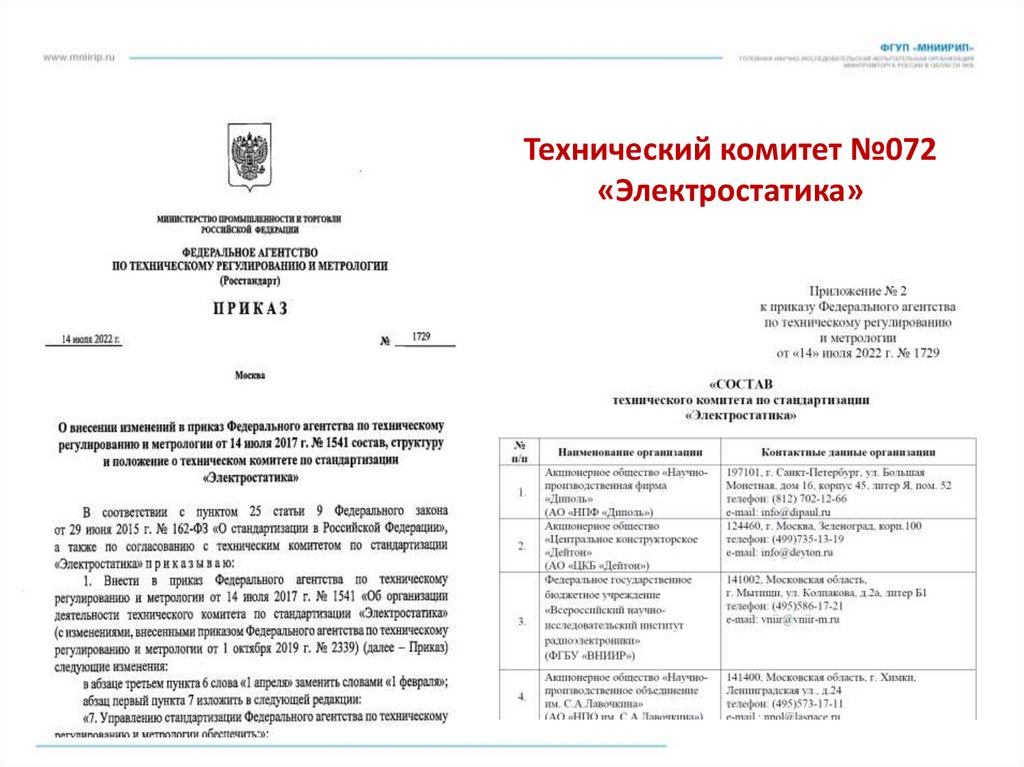

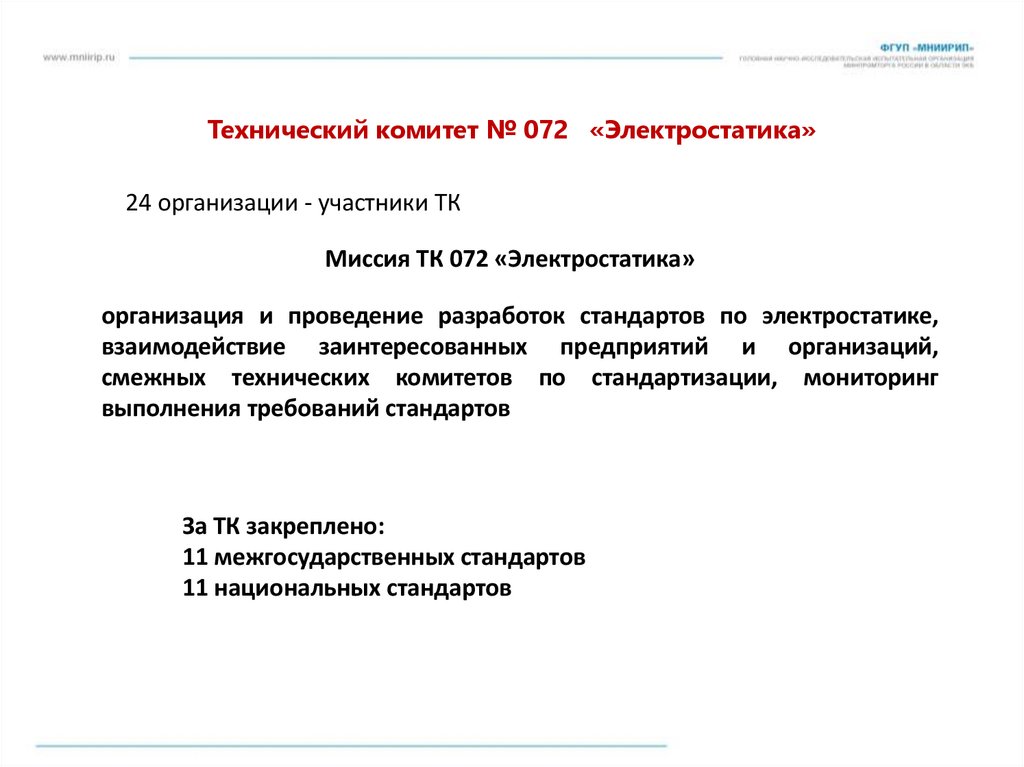

Технический комитет №072
«Электростатика»

26.

Технический комитет № 072 «Электростатика»
24 организации - участники ТК
Миссия ТК 072 «Электростатика»
организация и проведение разработок стандартов по электростатике,
взаимодействие заинтересованных предприятий и организаций,
смежных технических комитетов по стандартизации, мониторинг
выполнения требований стандартов
За ТК закреплено:
11 межгосударственных стандартов
11 национальных стандартов

27.

www.vniir-m.ru

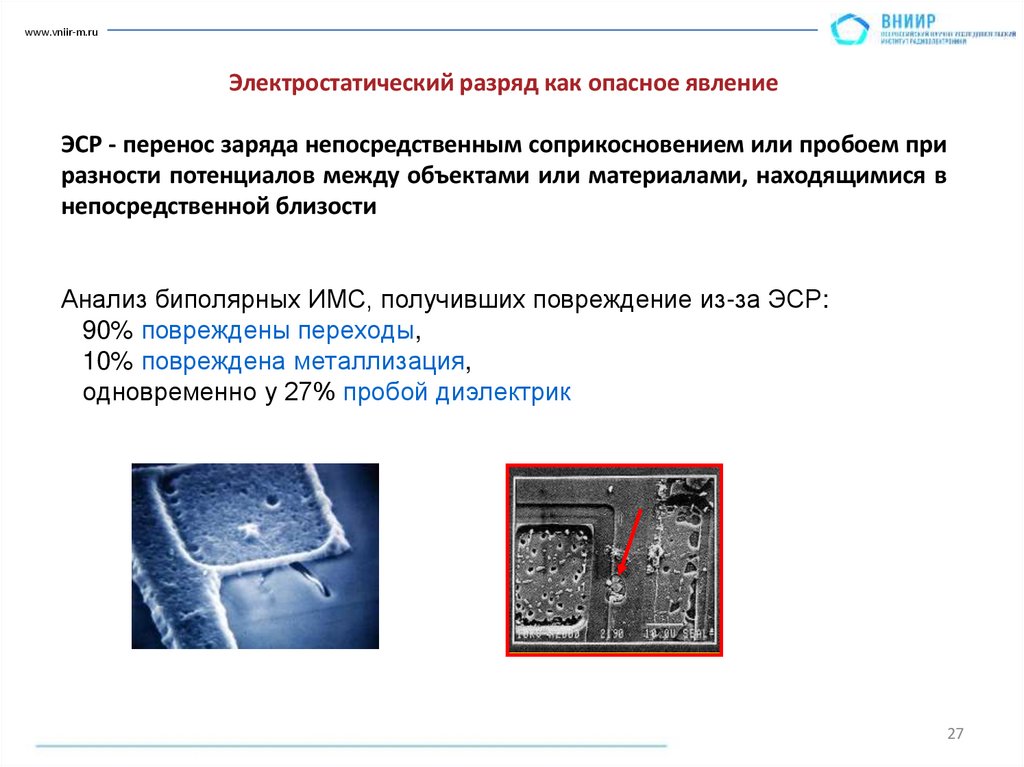

Электростатический разряд как опасное явление
ЭСР - перенос заряда непосредственным соприкосновением или пробоем при
разности потенциалов между объектами или материалами, находящимися в
непосредственной близости
Анализ биполярных ИМС, получивших повреждение из-за ЭСР:
90% повреждены переходы,
10% повреждена металлизация,
одновременно у 27% пробой диэлектрик
27

28.

www.vniir-m.ru

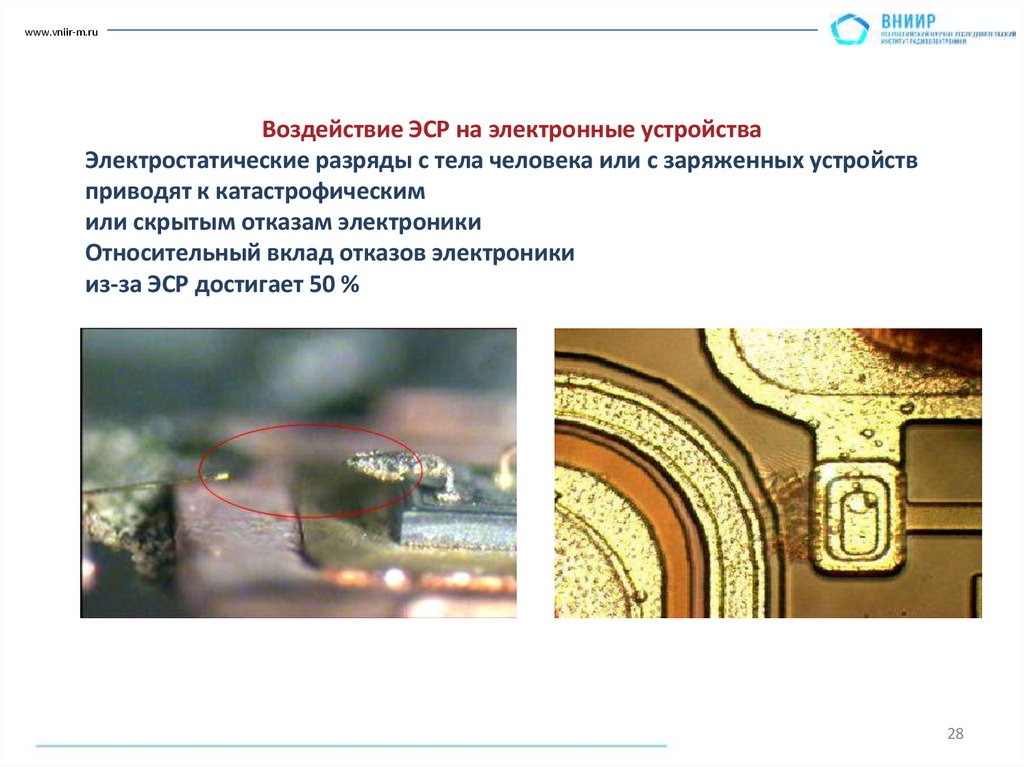

Воздействие ЭСР на электронные устройства
Электростатические разряды с тела человека или с заряженных устройств
приводят к катастрофическим
или скрытым отказам электроники
Относительный вклад отказов электроники
из-за ЭСР достигает 50 %
28

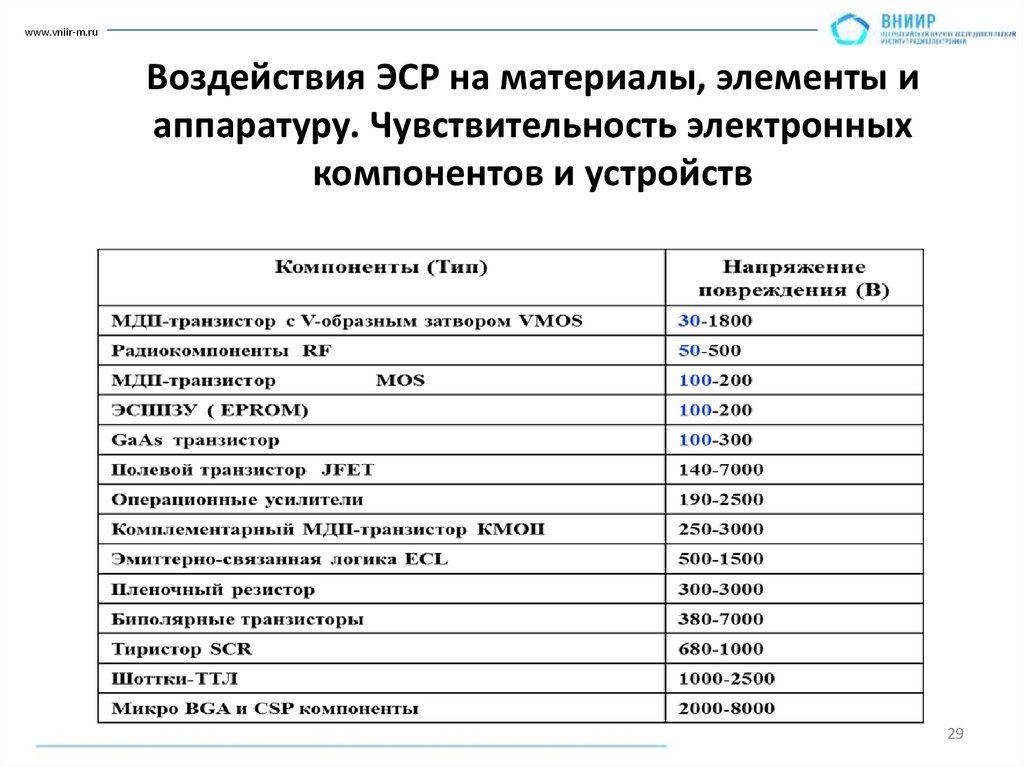

29. Воздействия ЭСР на материалы, элементы и аппаратуру. Чувствительность электронных компонентов и устройств

www.vniir-m.ru
Воздействия ЭСР на материалы, элементы и
аппаратуру. Чувствительность электронных
компонентов и устройств
29

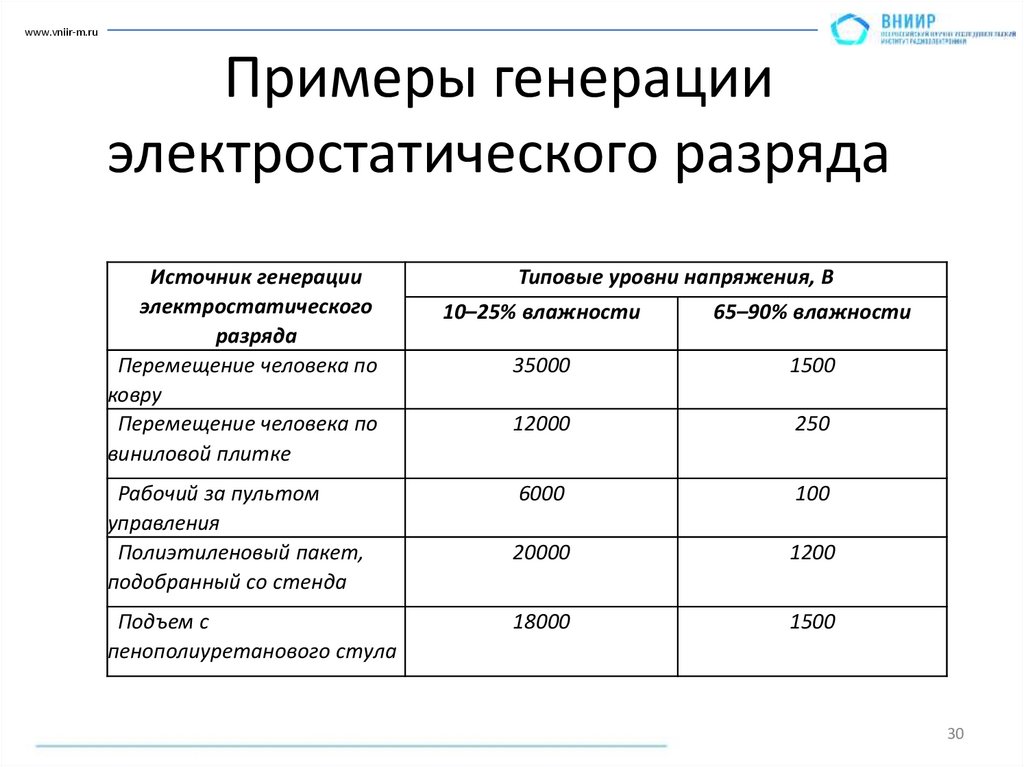

30. Примеры генерации электростатического разряда

www.vniir-m.ru
Примеры генерации
электростатического разряда
Источник генерации
электростатического
разряда
Перемещение человека по
ковру
Перемещение человека по
виниловой плитке
Рабочий за пультом
управления
Полиэтиленовый пакет,
подобранный со стенда
Подъем с
пенополиуретанового стула
Типовые уровни напряжения, В
10–25% влажности
65–90% влажности
35000
1500
12000
250
6000
100
20000
1200
18000
1500
30

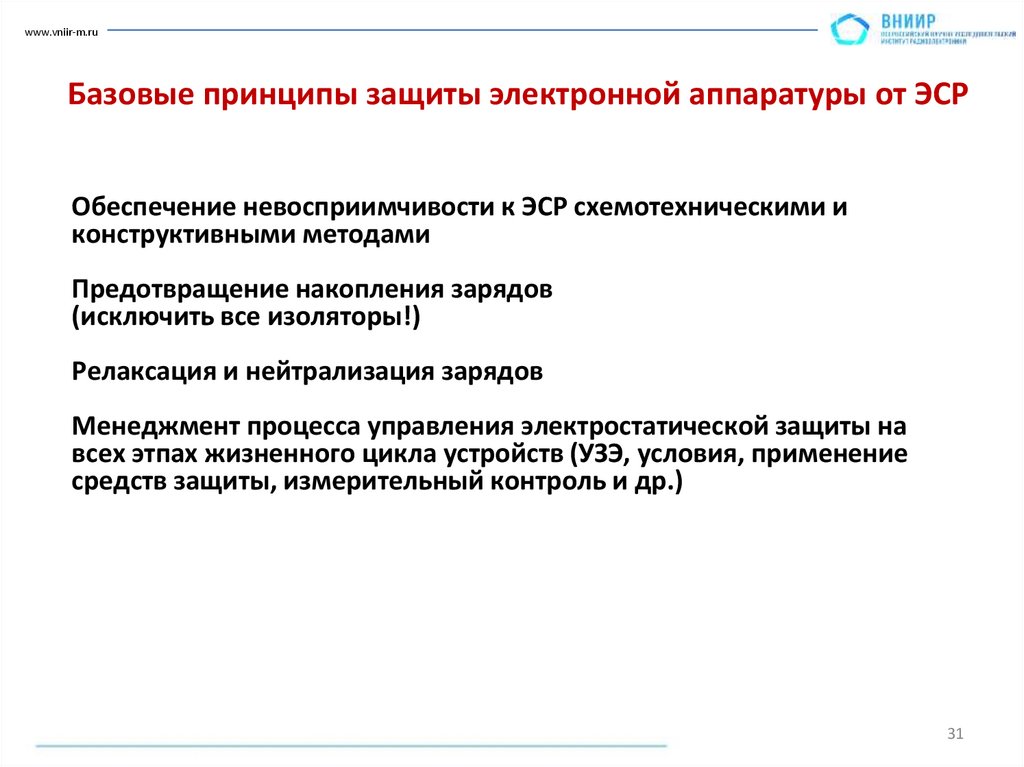

31. Базовые принципы защиты электронной аппаратуры от ЭСР

www.vniir-m.ru
Базовые принципы защиты электронной аппаратуры от ЭСР
Обеспечение невосприимчивости к ЭСР схемотехническими и
конструктивными методами
Предотвращение накопления зарядов
(исключить все изоляторы!)
Релаксация и нейтрализация зарядов
Менеджмент процесса управления электростатической защиты на
всех этпах жизненного цикла устройств (УЗЭ, условия, применение
средств защиты, измерительный контроль и др.)
31

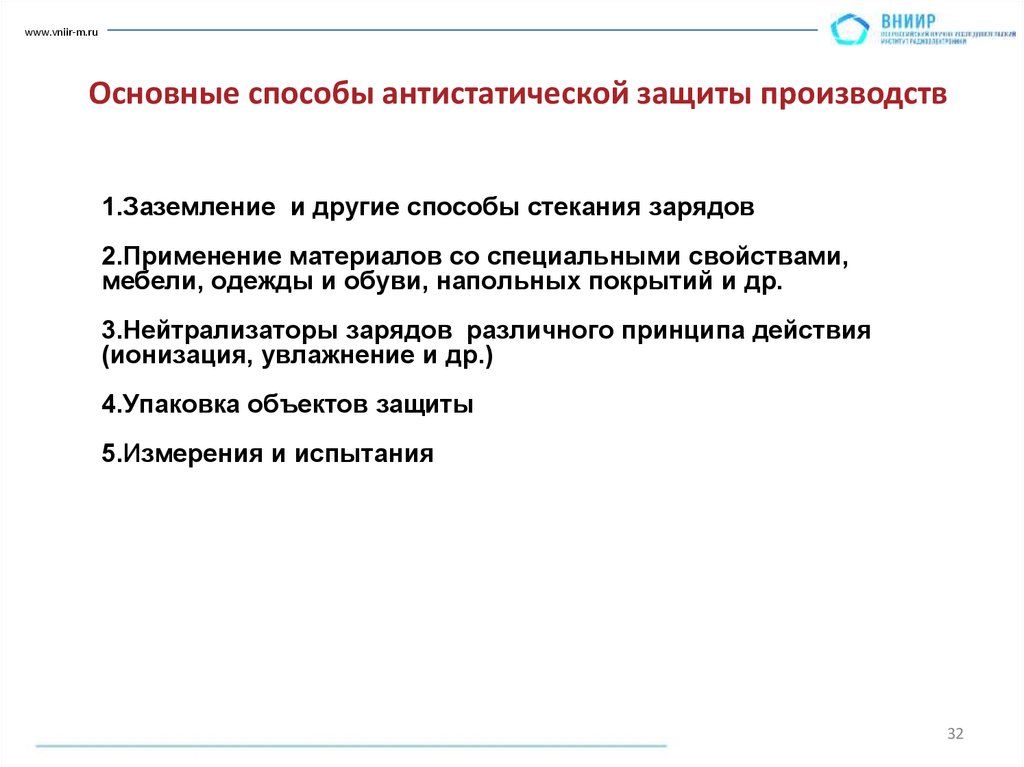

32. Основные способы антистатической защиты производств

www.vniir-m.ru
Основные способы антистатической защиты производств
1.Заземление и другие способы стекания зарядов
2.Применение материалов со специальными свойствами,
мебели, одежды и обуви, напольных покрытий и др.
3.Нейтрализаторы зарядов различного принципа действия
(ионизация, увлажнение и др.)
4.Упаковка объектов защиты
5.Измерения и испытания
32

33.

www.vniir-m.ru

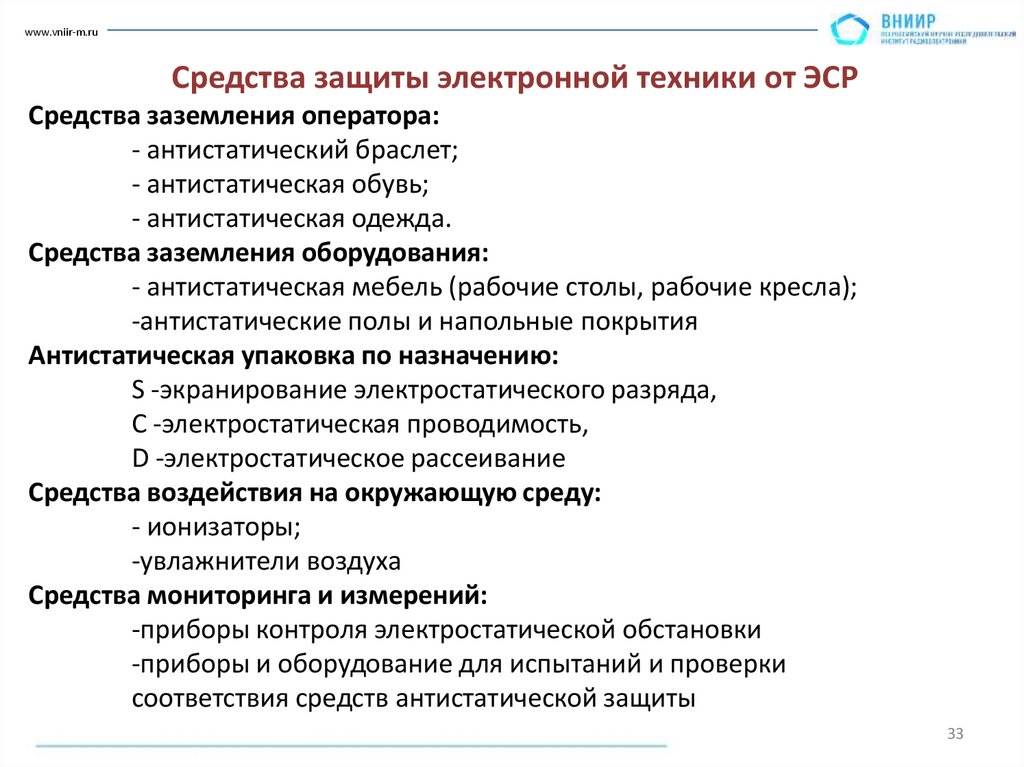

Средства защиты электронной техники от ЭСР
Средства заземления оператора:
- антистатический браслет;
- антистатическая обувь;
- антистатическая одежда.
Средства заземления оборудования:
- антистатическая мебель (рабочие столы, рабочие кресла);
-антистатические полы и напольные покрытия
Антистатическая упаковка по назначению:
S -экранирование электростатического разряда,
C -электростатическая проводимость,
D -электростатическое рассеивание
Средства воздействия на окружающую среду:
- ионизаторы;
-увлажнители воздуха
Средства мониторинга и измерений:
-приборы контроля электростатической обстановки
-приборы и оборудование для испытаний и проверки
соответствия средств антистатической защиты
33

34.

www.vniir-m.ru

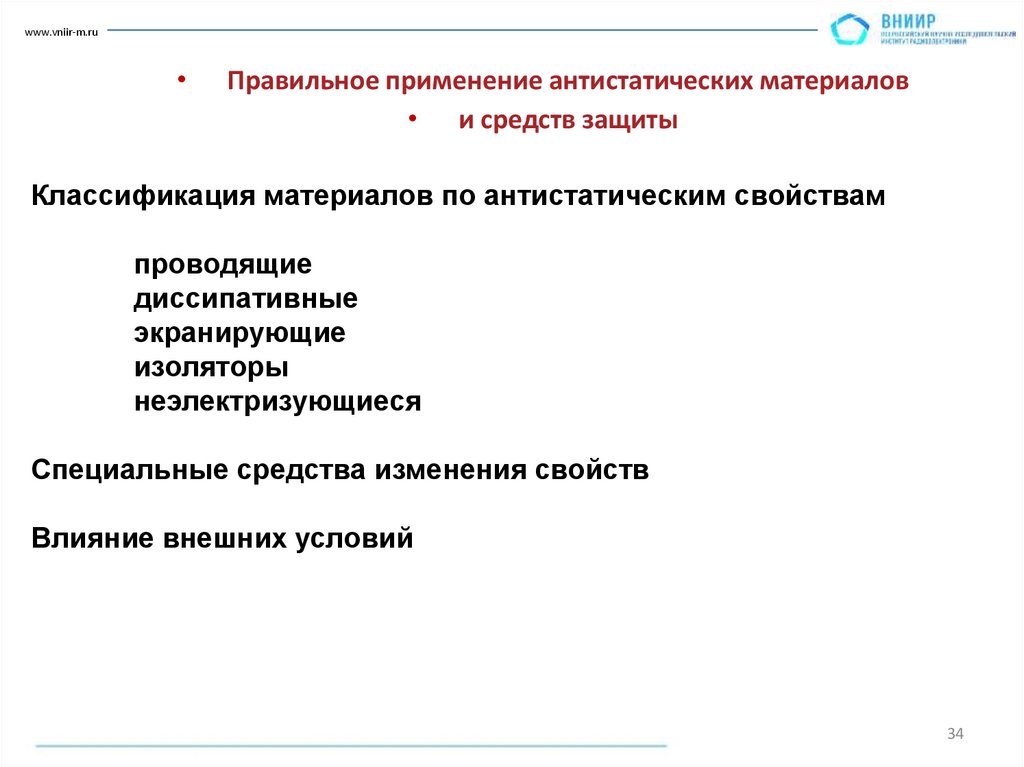

Правильное применение антистатических материалов
• и средств защиты
Классификация материалов по антистатическим свойствам
проводящие
диссипативные
экранирующие
изоляторы
неэлектризующиеся
Специальные средства изменения свойств
Влияние внешних условий
34

35.

www.vniir-m.ru

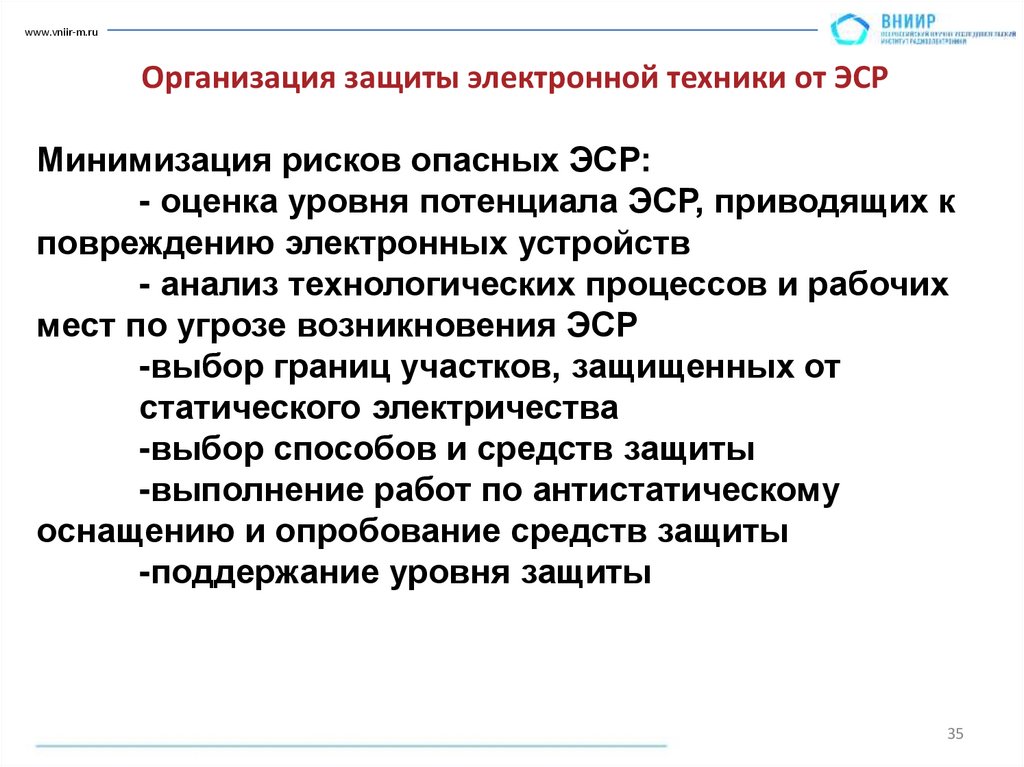

Организация защиты электронной техники от ЭСР
Минимизация рисков опасных ЭСР:
- оценка уровня потенциала ЭСР, приводящих к
повреждению электронных устройств
- анализ технологических процессов и рабочих
мест по угрозе возникновения ЭСР
-выбор границ участков, защищенных от
статического электричества
-выбор способов и средств защиты
-выполнение работ по антистатическому
оснащению и опробование средств защиты
-поддержание уровня защиты
35

36. Средства защиты электронной техники от ЭСР

www.vniir-m.ru
Средства защиты электронной техники от ЭСР
Схема заземления
1 - антистатический браслет (манжета и шнур заземления); 2 - рабочая
поверхность; 3 - общая точка заземления; 4 - напольное антистатическое покрытие; 5 антистатический пол; 6 - функциональное заземление или защитное заземление
(функциональное заземление должно соединяться с защитным заземлением)
36

37.

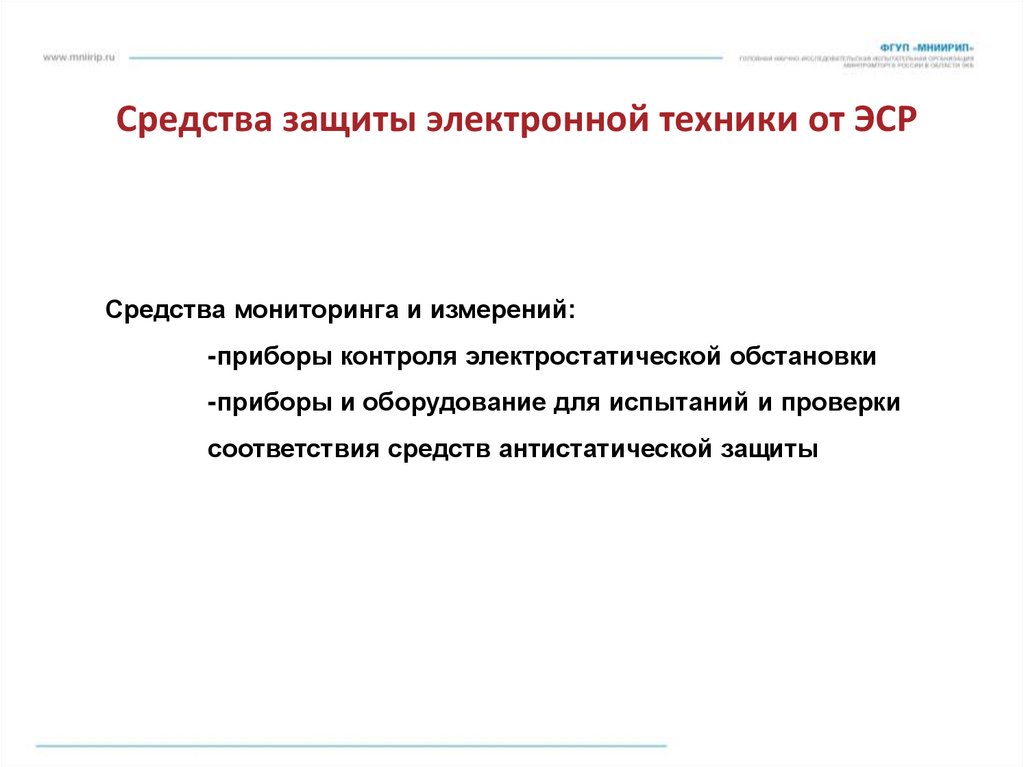

Средства защиты электронной техники от ЭСР
Средства мониторинга и измерений:
-приборы контроля электростатической обстановки
-приборы и оборудование для испытаний и проверки
соответствия средств антистатической защиты

38.

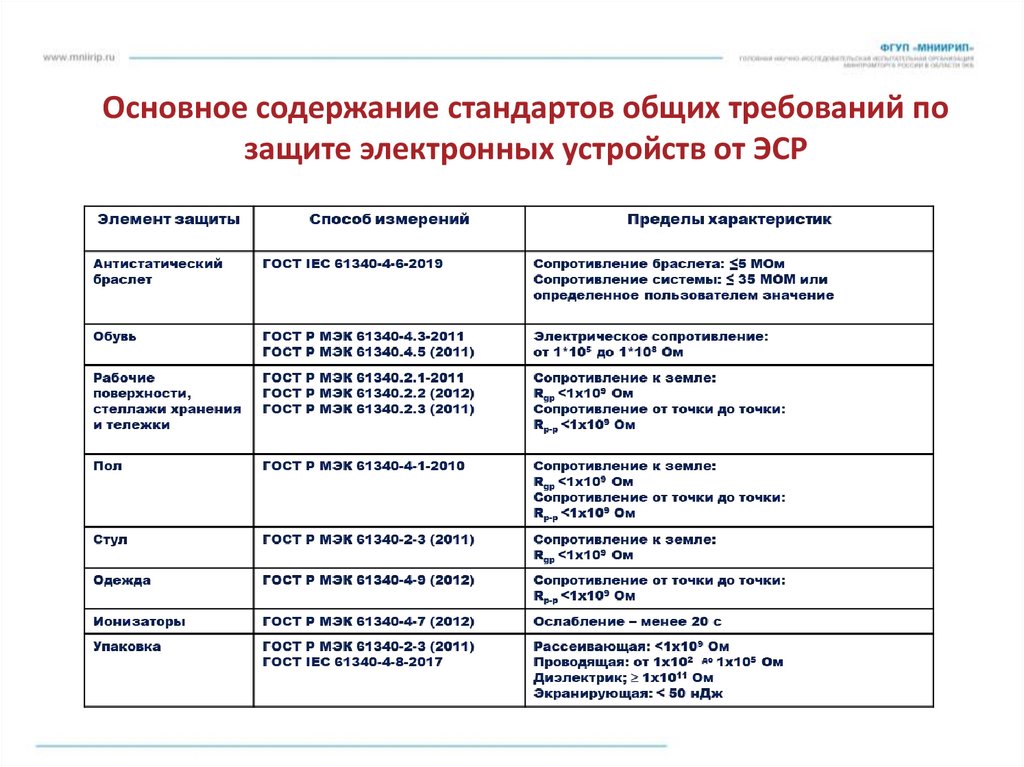

Основное содержание стандартов общих требований по
защите электронных устройств от ЭСР

39.

www.vniir-m.ru

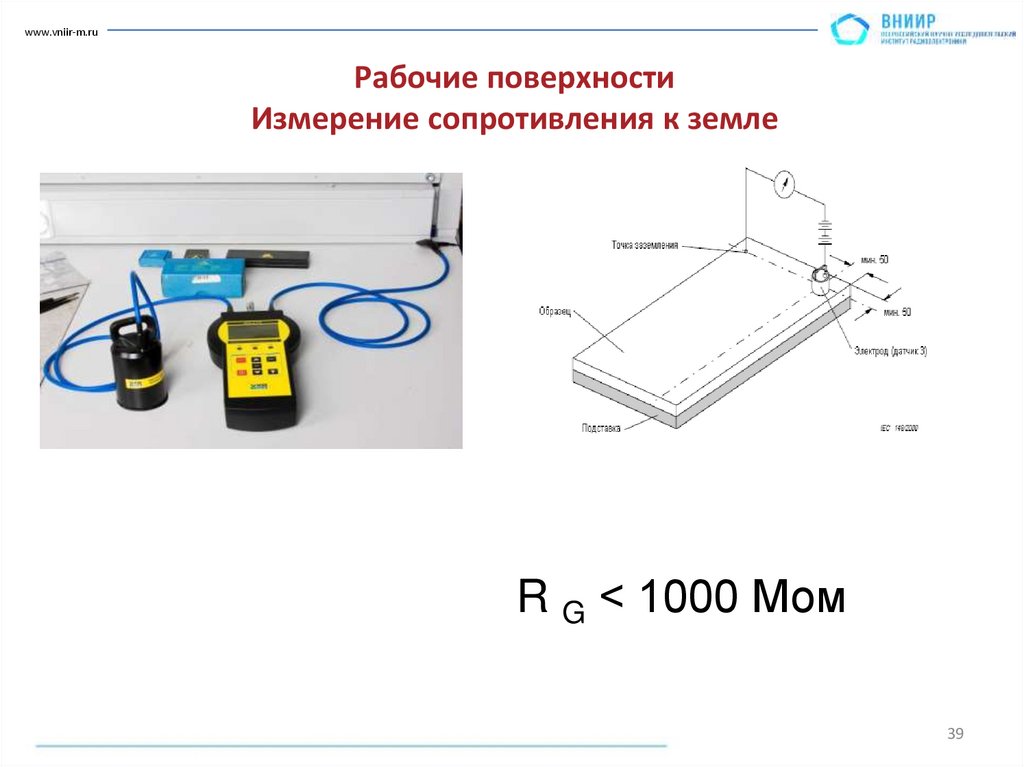

Рабочие поверхности
Измерение сопротивления к земле
R G < 1000 Мом
39

40.

www.vniir-m.ru

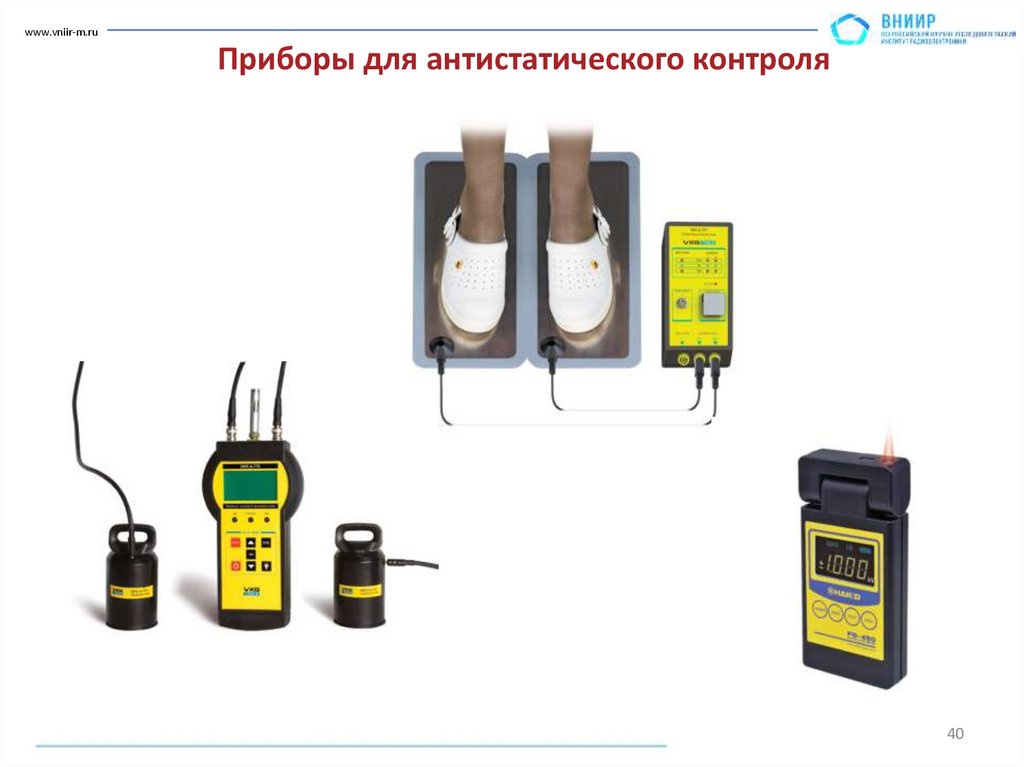

Приборы для антистатического контроля
40

41.

www.vniir-m.ru

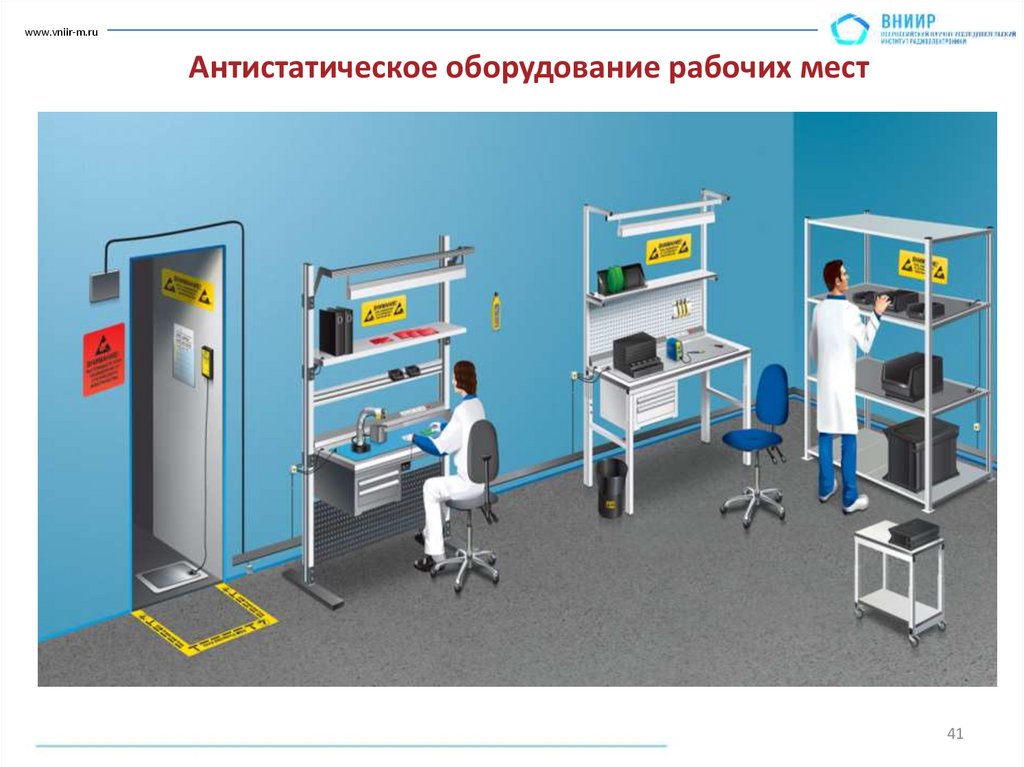

Антистатическое оборудование рабочих мест
41

42.

www.vniir-m.ru

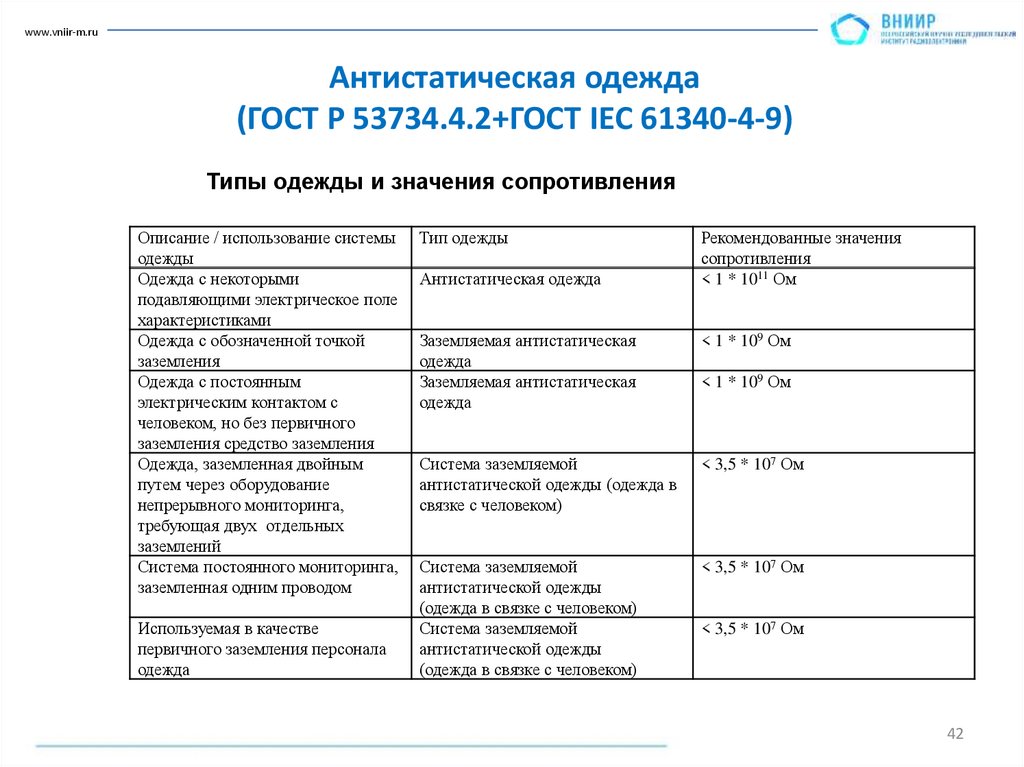

Антистатическая одежда
(ГОСТ Р 53734.4.2+ГОСТ IEC 61340-4-9)
Типы одежды и значения сопротивления
Описание / использование системы
одежды
Одежда с некоторыми
подавляющими электрическое поле
характеристиками
Одежда с обозначенной точкой
заземления
Одежда с постоянным
электрическим контактом с
человеком, но без первичного
заземления средство заземления
Одежда, заземленная двойным
путем через оборудование
непрерывного мониторинга,
требующая двух отдельных
заземлений
Система постоянного мониторинга,
заземленная одним проводом
Используемая в качестве
первичного заземления персонала
одежда
Тип одежды
Антистатическая одежда
Рекомендованные значения
сопротивления
< 1 * 1011 Ом
Заземляемая антистатическая
одежда
Заземляемая антистатическая
одежда
< 1 * 109 Ом
Система заземляемой
антистатической одежды (одежда в
связке с человеком)
< 3,5 * 107 Ом
Система заземляемой
антистатической одежды
(одежда в связке с человеком)
Система заземляемой
антистатической одежды
(одежда в связке с человеком)
< 3,5 * 107 Ом
< 1 * 109 Ом
< 3,5 * 107 Ом
42

43.

www.vniir-m.ru

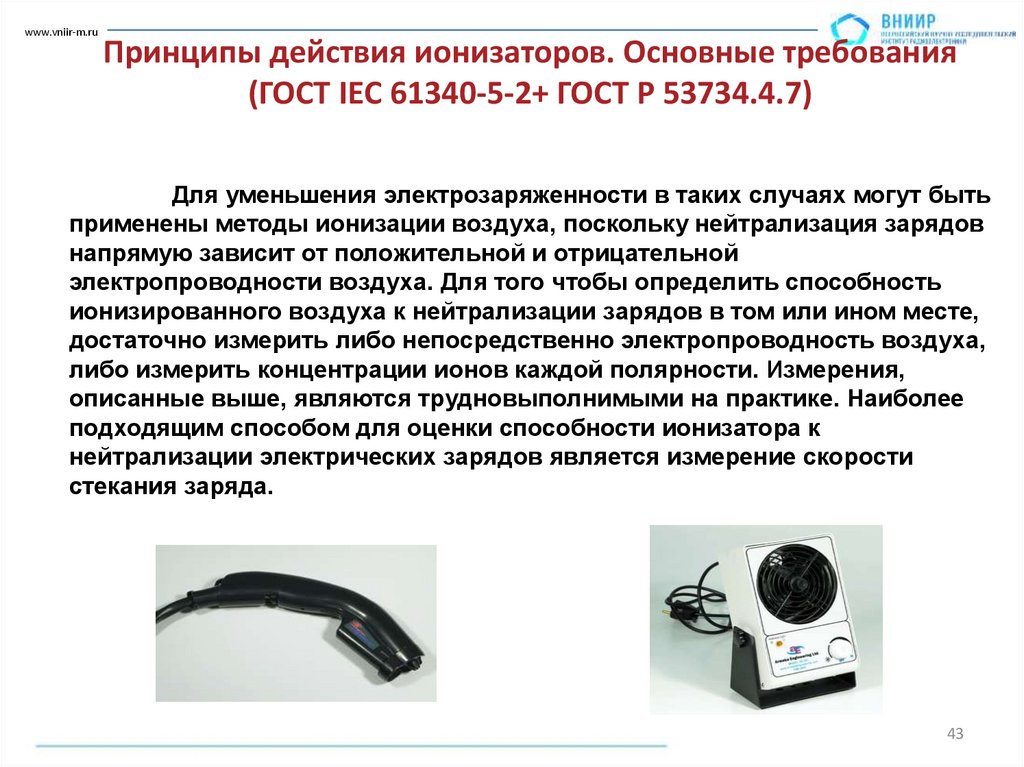

Принципы действия ионизаторов. Основные требования
(ГОСТ IEC 61340-5-2+ ГОСТ Р 53734.4.7)
Для уменьшения электрозаряженности в таких случаях могут быть
применены методы ионизации воздуха, поскольку нейтрализация зарядов
напрямую зависит от положительной и отрицательной
электропроводности воздуха. Для того чтобы определить способность
ионизированного воздуха к нейтрализации зарядов в том или ином месте,
достаточно измерить либо непосредственно электропроводность воздуха,
либо измерить концентрации ионов каждой полярности. Измерения,
описанные выше, являются трудновыполнимыми на практике. Наиболее
подходящим способом для оценки способности ионизатора к
нейтрализации электрических зарядов является измерение скорости
стекания заряда.
43

44.

www.vniir-m.ru

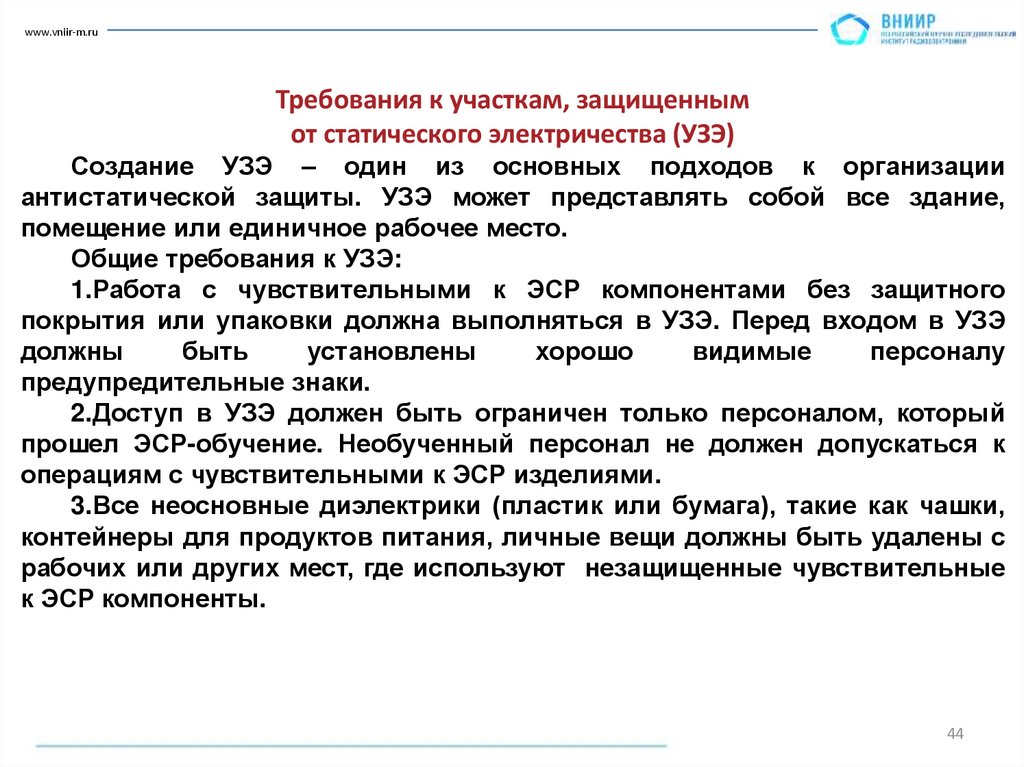

Требования к участкам, защищенным
от статического электричества (УЗЭ)
Создание УЗЭ – один из основных подходов к организации
антистатической защиты. УЗЭ может представлять собой все здание,
помещение или единичное рабочее место.
Общие требования к УЗЭ:
1.Работа с чувствительными к ЭСР компонентами без защитного
покрытия или упаковки должна выполняться в УЗЭ. Перед входом в УЗЭ
должны
быть
установлены
хорошо
видимые
персоналу
предупредительные знаки.
2.Доступ в УЗЭ должен быть ограничен только персоналом, который
прошел ЭСР-обучение. Необученный персонал не должен допускаться к
операциям с чувствительными к ЭСР изделиями.
3.Все неосновные диэлектрики (пластик или бумага), такие как чашки,
контейнеры для продуктов питания, личные вещи должны быть удалены с
рабочих или других мест, где используют незащищенные чувствительные
к ЭСР компоненты.
44

45.

www.vniir-m.ru

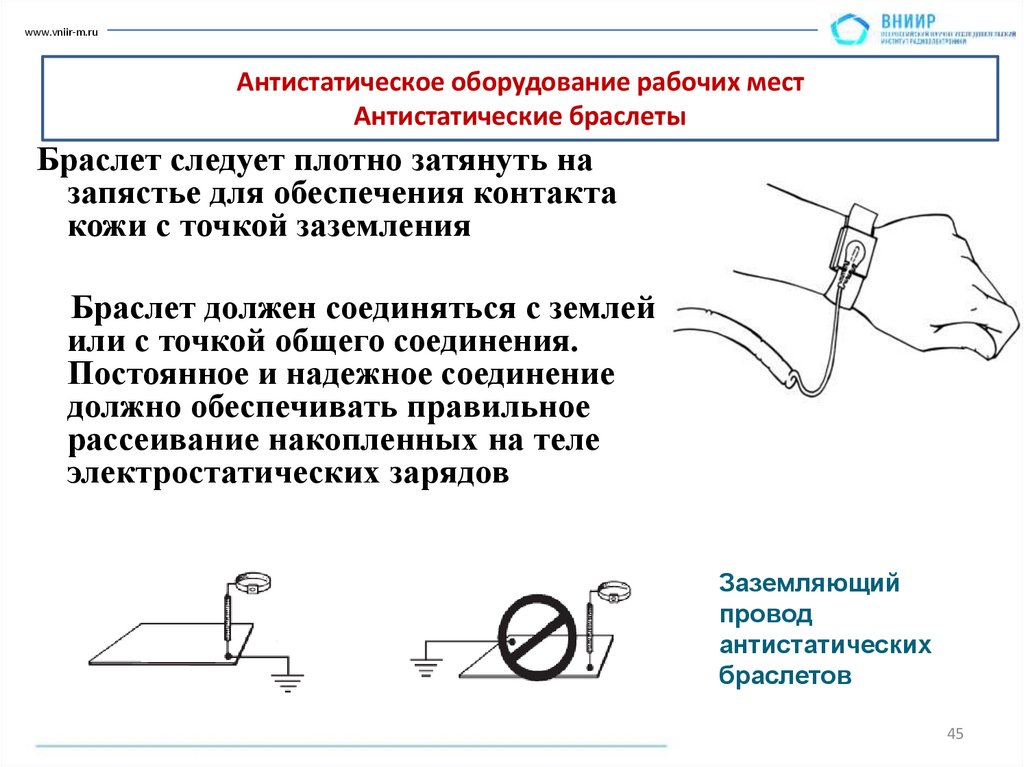

Антистатическое оборудование рабочих мест
Антистатические браслеты
Браслет следует плотно затянуть на
запястье для обеспечения контакта
кожи с точкой заземления
Браслет должен соединяться с землей
или с точкой общего соединения.
Постоянное и надежное соединение
должно обеспечивать правильное
рассеивание накопленных на теле
электростатических зарядов
Заземляющий
провод
антистатических
браслетов
45

46.

www.vniir-m.ru

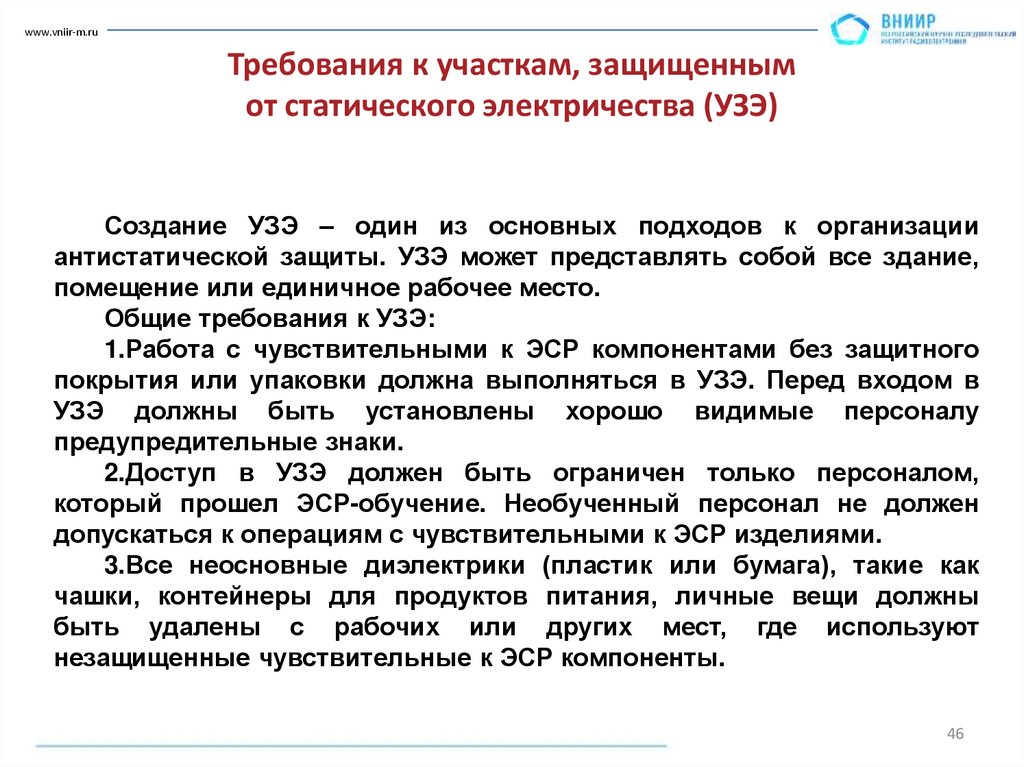

Требования к участкам, защищенным
от статического электричества (УЗЭ)
Создание УЗЭ – один из основных подходов к организации
антистатической защиты. УЗЭ может представлять собой все здание,
помещение или единичное рабочее место.
Общие требования к УЗЭ:
1.Работа с чувствительными к ЭСР компонентами без защитного
покрытия или упаковки должна выполняться в УЗЭ. Перед входом в
УЗЭ должны быть установлены хорошо видимые персоналу
предупредительные знаки.
2.Доступ в УЗЭ должен быть ограничен только персоналом,
который прошел ЭСР-обучение. Необученный персонал не должен
допускаться к операциям с чувствительными к ЭСР изделиями.
3.Все неосновные диэлектрики (пластик или бумага), такие как
чашки, контейнеры для продуктов питания, личные вещи должны
быть удалены с рабочих или других мест, где используют
незащищенные чувствительные к ЭСР компоненты.
46

47.

www.vniir-m.ru

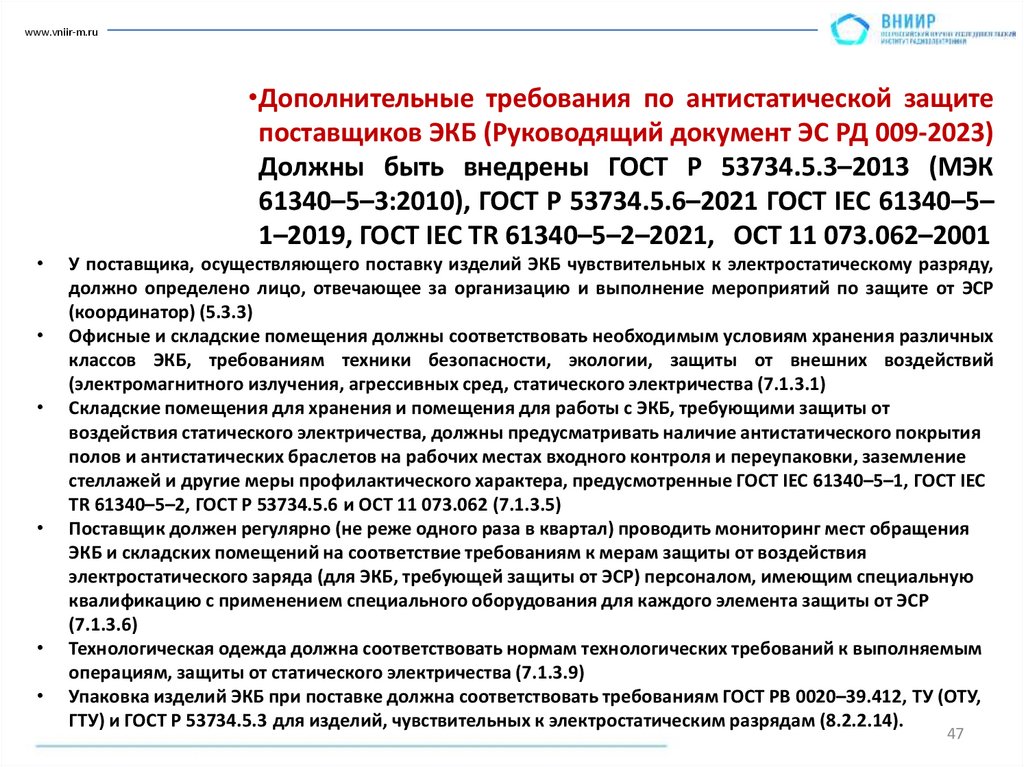

•Дополнительные требования по антистатической защите
поставщиков ЭКБ (Руководящий документ ЭС РД 009-2023)
Должны быть внедрены ГОСТ Р 53734.5.3–2013 (МЭК
61340–5–3:2010), ГОСТ Р 53734.5.6–2021 ГОСТ IEC 61340–5–
1–2019, ГОСТ IEC TR 61340–5–2–2021, ОСТ 11 073.062–2001
У поставщика, осуществляющего поставку изделий ЭКБ чувствительных к электростатическому разряду,
должно определено лицо, отвечающее за организацию и выполнение мероприятий по защите от ЭСР
(координатор) (5.3.3)
Офисные и складские помещения должны соответствовать необходимым условиям хранения различных
классов ЭКБ, требованиям техники безопасности, экологии, защиты от внешних воздействий
(электромагнитного излучения, агрессивных сред, статического электричества (7.1.3.1)
Складские помещения для хранения и помещения для работы с ЭКБ, требующими защиты от
воздействия статического электричества, должны предусматривать наличие антистатического покрытия
полов и антистатических браслетов на рабочих местах входного контроля и переупаковки, заземление
стеллажей и другие меры профилактического характера, предусмотренные ГОСТ IEC 61340–5–1, ГОСТ IEC
TR 61340–5–2, ГОСТ Р 53734.5.6 и ОСТ 11 073.062 (7.1.3.5)
Поставщик должен регулярно (не реже одного раза в квартал) проводить мониторинг мест обращения
ЭКБ и складских помещений на соответствие требованиям к мерам защиты от воздействия
электростатического заряда (для ЭКБ, требующей защиты от ЭСР) персоналом, имеющим специальную
квалификацию с применением специального оборудования для каждого элемента защиты от ЭСР
(7.1.3.6)
Технологическая одежда должна соответствовать нормам технологических требований к выполняемым
операциям, защиты от статического электричества (7.1.3.9)
Упаковка изделий ЭКБ при поставке должна соответствовать требованиям ГОСТ РВ 0020–39.412, ТУ (ОТУ,
ГТУ) и ГОСТ Р 53734.5.3 для изделий, чувствительных к электростатическим разрядам (8.2.2.14).
47

48.

Спасибо за внимание!
