Вентиляця ВВР-1200_КАЗАХСТАН

1.

2.

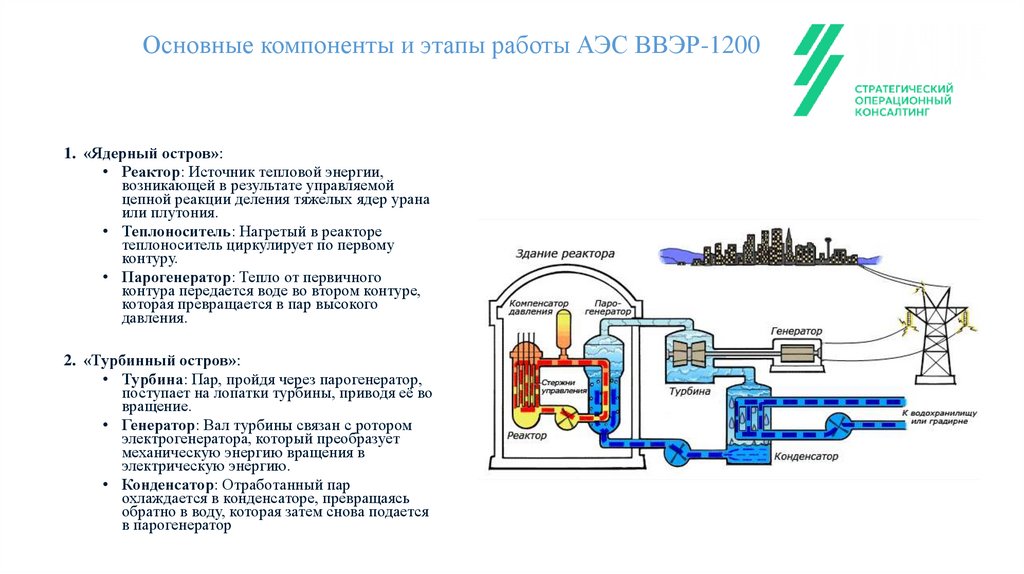

Основные компоненты и этапы работы АЭС ВВЭР-1200
1. «Ядерный остров»:
• Реактор: Источник тепловой энергии,
возникающей в результате управляемой
цепной реакции деления тяжелых ядер урана
или плутония.
• Теплоноситель: Нагретый в реакторе
теплоноситель циркулирует по первому
контуру.
• Парогенератор: Тепло от первичного
контура передается воде во втором контуре,
которая превращается в пар высокого
давления.
2. «Турбинный остров»:
• Турбина: Пар, пройдя через парогенератор,
поступает на лопатки турбины, приводя её во
вращение.
• Генератор: Вал турбины связан с ротором
электрогенератора, который преобразует
механическую энергию вращения в
электрическую энергию.
• Конденсатор: Отработанный пар
охлаждается в конденсаторе, превращаясь
обратно в воду, которая затем снова подается
в парогенератор

3.

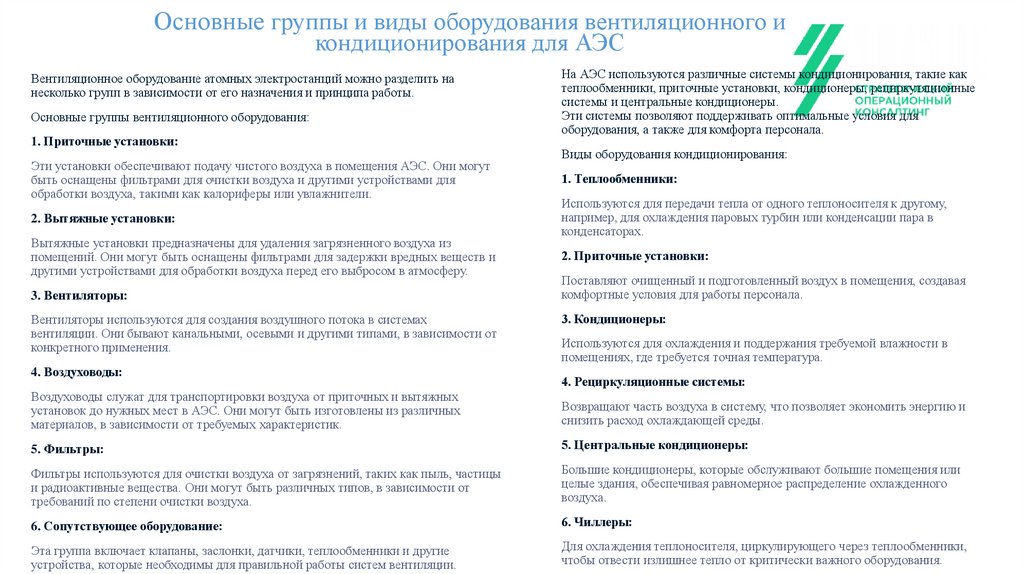

Основные группы и виды оборудования вентиляционного и
кондиционирования для АЭС
Вентиляционное оборудование атомных электростанций можно разделить на
несколько групп в зависимости от его назначения и принципа работы.
Основные группы вентиляционного оборудования:
1. Приточные установки:
Эти установки обеспечивают подачу чистого воздуха в помещения АЭС. Они могут
быть оснащены фильтрами для очистки воздуха и другими устройствами для
обработки воздуха, такими как калориферы или увлажнители.
2. Вытяжные установки:
Вытяжные установки предназначены для удаления загрязненного воздуха из
помещений. Они могут быть оснащены фильтрами для задержки вредных веществ и
другими устройствами для обработки воздуха перед его выбросом в атмосферу.
3. Вентиляторы:
Вентиляторы используются для создания воздушного потока в системах
вентиляции. Они бывают канальными, осевыми и другими типами, в зависимости от
конкретного применения.
4. Воздуховоды:
На АЭС используются различные системы кондиционирования, такие как
теплообменники, приточные установки, кондиционеры, рециркуляционные
системы и центральные кондиционеры.
Эти системы позволяют поддерживать оптимальные условия для
оборудования, а также для комфорта персонала.
Виды оборудования кондиционирования:
1. Теплообменники:
Используются для передачи тепла от одного теплоносителя к другому,
например, для охлаждения паровых турбин или конденсации пара в
конденсаторах.
2. Приточные установки:
Поставляют очищенный и подготовленный воздух в помещения, создавая
комфортные условия для работы персонала.
3. Кондиционеры:
Используются для охлаждения и поддержания требуемой влажности в
помещениях, где требуется точная температура.
4. Рециркуляционные системы:
Воздуховоды служат для транспортировки воздуха от приточных и вытяжных
установок до нужных мест в АЭС. Они могут быть изготовлены из различных
материалов, в зависимости от требуемых характеристик.
Возвращают часть воздуха в систему, что позволяет экономить энергию и
снизить расход охлаждающей среды.
5. Фильтры:
5. Центральные кондиционеры:
Фильтры используются для очистки воздуха от загрязнений, таких как пыль, частицы
и радиоактивные вещества. Они могут быть различных типов, в зависимости от
требований по степени очистки воздуха.
Большие кондиционеры, которые обслуживают большие помещения или
целые здания, обеспечивая равномерное распределение охлажденного
воздуха.
6. Сопутствующее оборудование:
6. Чиллеры:
Эта группа включает клапаны, заслонки, датчики, теплообменники и другие
устройства, которые необходимы для правильной работы систем вентиляции.
Для охлаждения теплоносителя, циркулирующего через теплообменники,
чтобы отвести излишнее тепло от критически важного оборудования.

4.

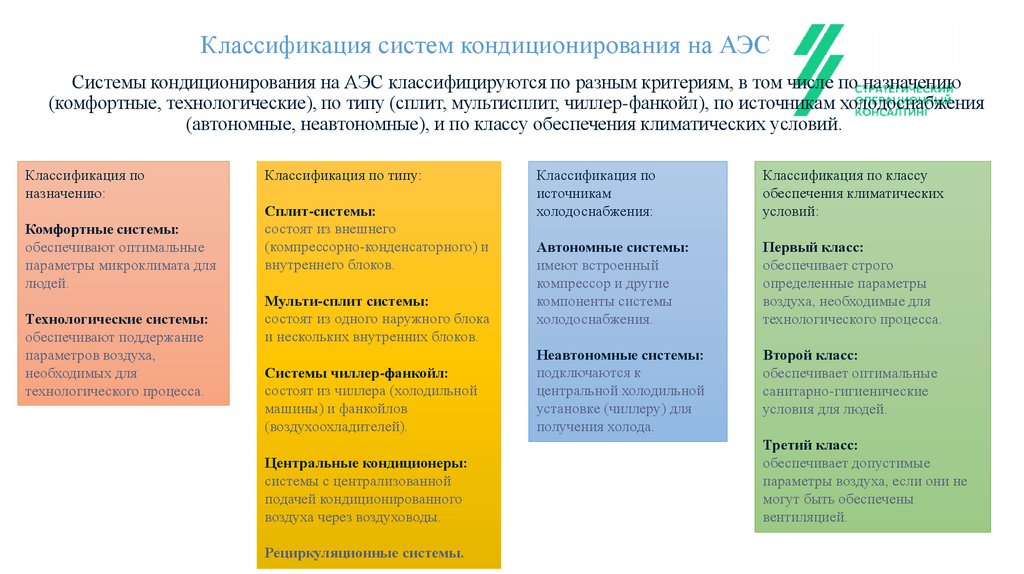

Классификация систем кондиционирования на АЭС
Системы кондиционирования на АЭС классифицируются по разным критериям, в том числе по назначению
(комфортные, технологические), по типу (сплит, мультисплит, чиллер-фанкойл), по источникам холодоснабжения
(автономные, неавтономные), и по классу обеспечения климатических условий.
Классификация по
назначению:
Комфортные системы:
обеспечивают оптимальные
параметры микроклимата для
людей.
Технологические системы:
обеспечивают поддержание
параметров воздуха,
необходимых для
технологического процесса.
Классификация по типу:
Сплит-системы:
состоят из внешнего
(компрессорно-конденсаторного) и
внутреннего блоков.
Мульти-сплит системы:
состоят из одного наружного блока
и нескольких внутренних блоков.
Системы чиллер-фанкойл:
состоят из чиллера (холодильной
машины) и фанкойлов
(воздухоохладителей).
Центральные кондиционеры:
системы с централизованной
подачей кондиционированного
воздуха через воздуховоды.
Рециркуляционные системы.
Классификация по
источникам
холодоснабжения:
Классификация по классу
обеспечения климатических
условий:
Автономные системы:
имеют встроенный
компрессор и другие
компоненты системы
холодоснабжения.
Первый класс:
обеспечивает строго
определенные параметры
воздуха, необходимые для
технологического процесса.
Неавтономные системы:
подключаются к
центральной холодильной
установке (чиллеру) для
получения холода.
Второй класс:
обеспечивает оптимальные
санитарно-гигиенические
условия для людей.
Третий класс:
обеспечивает допустимые
параметры воздуха, если они не
могут быть обеспечены
вентиляцией.

5.

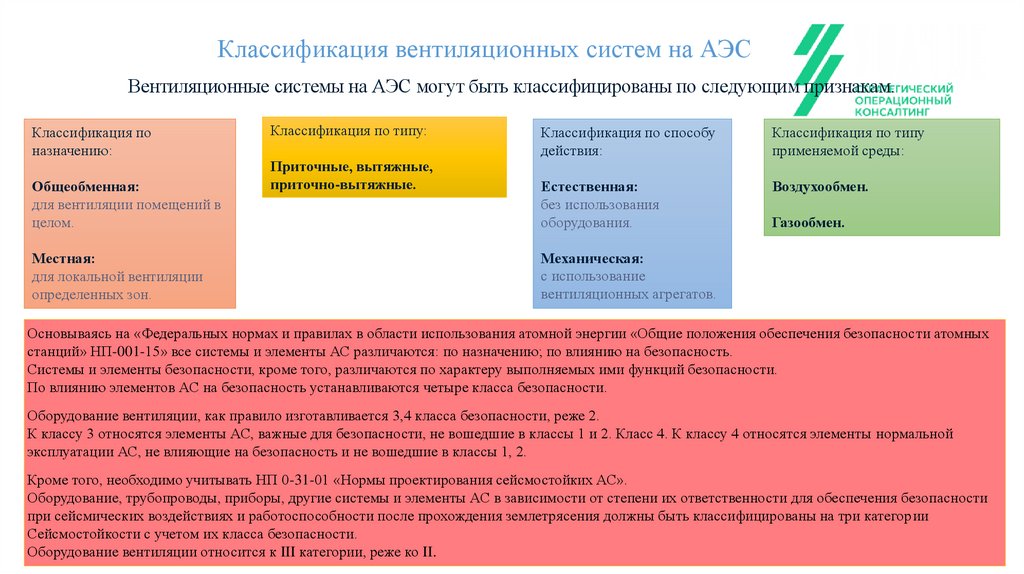

Классификация вентиляционных систем на АЭС
Вентиляционные системы на АЭС могут быть классифицированы по следующим признакам.
Классификация по
назначению:
Общеобменная:
для вентиляции помещений в
целом.
Местная:
для локальной вентиляции
определенных зон.
Классификация по типу:
Приточные, вытяжные,
приточно-вытяжные.
Классификация по способу
действия:
Классификация по типу
применяемой среды:
Естественная:
без использования
оборудования.
Воздухообмен.
Газообмен.
Механическая:
с использование
вентиляционных агрегатов.
Основываясь на «Федеральных нормах и правилах в области использования атомной энергии «Общие положения обеспечения безопасности атомных
станций» НП-001-15» все системы и элементы АС различаются: по назначению; по влиянию на безопасность.
Системы и элементы безопасности, кроме того, различаются по характеру выполняемых ими функций безопасности.
По влиянию элементов АС на безопасность устанавливаются четыре класса безопасности.
Оборудование вентиляции, как правило изготавливается 3,4 класса безопасности, реже 2.
К классу 3 относятся элементы АС, важные для безопасности, не вошедшие в классы 1 и 2. Класс 4. К классу 4 относятся элементы нормальной
эксплуатации АС, не влияющие на безопасность и не вошедшие в классы 1, 2.
Кроме того, необходимо учитывать НП 0-31-01 «Нормы проектирования сейсмостойких АС».
Оборудование, трубопроводы, приборы, другие системы и элементы АС в зависимости от степени их ответственности для обеспечения безопасности
при сейсмических воздействиях и работоспособности после прохождения землетрясения должны быть классифицированы на три категории
Сейсмостойкости с учетом их класса безопасности.
Оборудование вентиляции относится к III категории, реже ко II.

6.

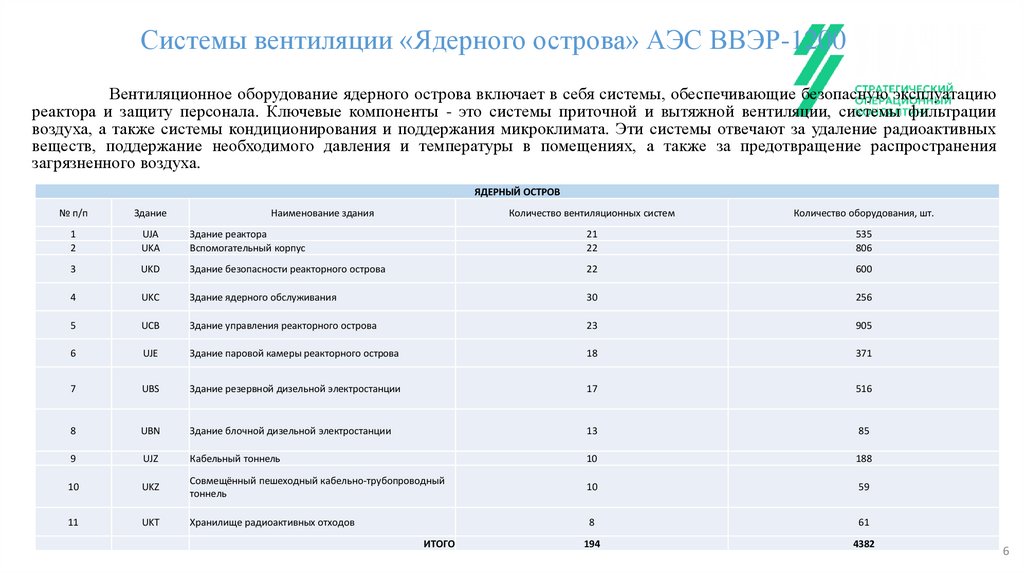

Системы вентиляции «Ядерного острова» АЭС ВВЭР-1200
Вентиляционное оборудование ядерного острова включает в себя системы, обеспечивающие безопасную эксплуатацию
реактора и защиту персонала. Ключевые компоненты - это системы приточной и вытяжной вентиляции, системы фильтрации
воздуха, а также системы кондиционирования и поддержания микроклимата. Эти системы отвечают за удаление радиоактивных
веществ, поддержание необходимого давления и температуры в помещениях, а также за предотвращение распространения
загрязненного воздуха.
ЯДЕРНЫЙ ОСТРОВ
№ п/п
Здание
1
2
UJA
UKA
3
Наименование здания
Количество вентиляционных систем
Количество оборудования, шт.
Здание реактора
Вспомогательный корпус
21
22
535
806
UKD
Здание безопасности реакторного острова
22
600
4
UKC
Здание ядерного обслуживания
30
256
5
UCB
Здание управления реакторного острова
23
905
6
UJE
Здание паровой камеры реакторного острова
18
371
7
UBS
Здание резервной дизельной электростанции
17
516
8
UBN
Здание блочной дизельной электростанции
13
85
9
UJZ
Кабельный тоннель
10
188
10
UKZ
Совмещённый пешеходный кабельно-трубопроводный
тоннель
10
59
11
UKT
Хранилище радиоактивных отходов
8
61
194
4382
ИТОГО
6

7.

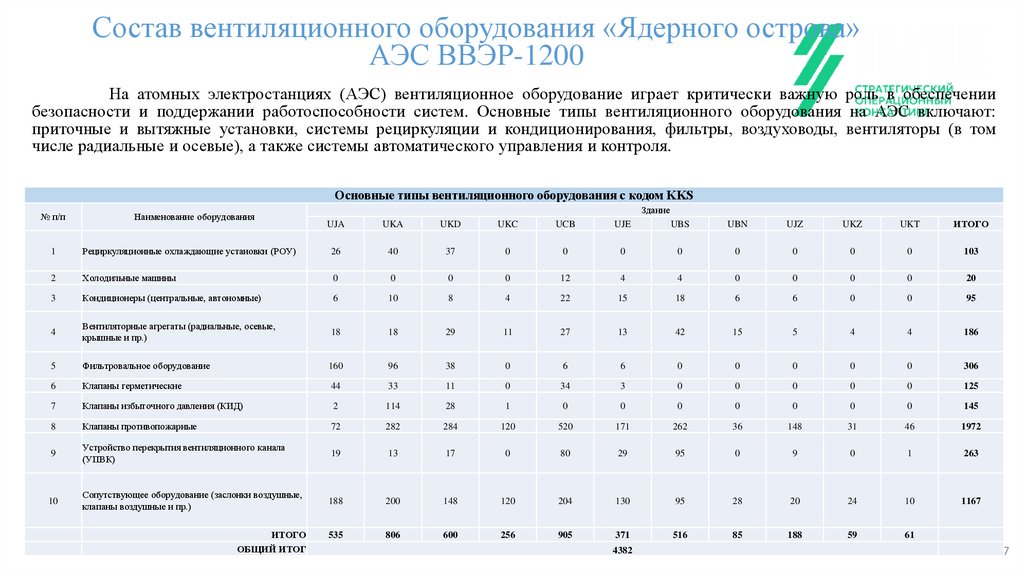

Состав вентиляционного оборудования «Ядерного острова»
АЭС ВВЭР-1200
На атомных электростанциях (АЭС) вентиляционное оборудование играет критически важную роль в обеспечении
безопасности и поддержании работоспособности систем. Основные типы вентиляционного оборудования на АЭС включают:
приточные и вытяжные установки, системы рециркуляции и кондиционирования, фильтры, воздуховоды, вентиляторы (в том
числе радиальные и осевые), а также системы автоматического управления и контроля.
Основные типы вентиляционного оборудования с кодом KKS
№ п/п
Наименование оборудования
1
Здание
UJA
UKA
UKD
UKC
UCB
UJE
UBS
UBN
UJZ
UKZ
UKT
ИТОГО
Рециркуляционные охлаждающие установки (РОУ)
26
40
37
0
0
0
0
0
0
0
0
103
2
Холодильные машины
0
0
0
0
12
4
4
0
0
0
0
20
3
Кондиционеры (центральные, автономные)
6
10
8
4
22
15
18
6
6
0
0
95
4
Вентиляторные агрегаты (радиальные, осевые,
крышные и пр.)
18
18
29
11
27
13
42
15
5
4
4
186
5
Фильтровальное оборудование
160
96
38
0
6
6
0
0
0
0
0
306
6
Клапаны герметические
44
33
11
0
34
3
0
0
0
0
0
125
7
Клапаны избыточного давления (КИД)
2
114
28
1
0
0
0
0
0
0
0
145
8
Клапаны противопожарные
72
282
284
120
520
171
262
36
148
31
46
1972
9
Устройство перекрытия вентиляционного канала
(УПВК)
19
13
17
0
80
29
95
0
9
0
1
263
10
Сопутствующее оборудование (заслонки воздушные,
клапаны воздушные и пр.)
188
200
148
120
204
130
95
28
20
24
10
1167
535
806
600
256
905
371
516
85
188
59
61
ИТОГО
ОБЩИЙ ИТОГ
4382
7

8.

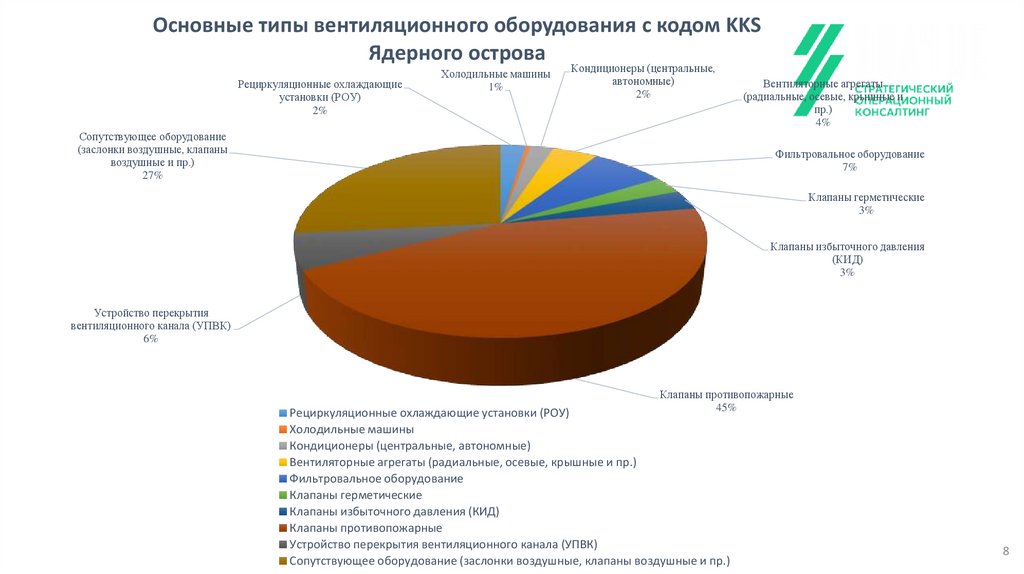

Основные типы вентиляционного оборудования с кодом KKS
Ядерного острова
Рециркуляционные охлаждающие
установки (РОУ)
2%
Холодильные машины
1%
Кондиционеры (центральные,
автономные)
2%
Сопутствующее оборудование
(заслонки воздушные, клапаны
воздушные и пр.)
27%
Вентиляторные агрегаты
(радиальные, осевые, крышные и
пр.)
4%
Фильтровальное оборудование
7%
Клапаны герметические
3%
Клапаны избыточного давления
(КИД)
3%
Устройство перекрытия
вентиляционного канала (УПВК)
6%
Клапаны противопожарные
45%
Рециркуляционные охлаждающие установки (РОУ)
Холодильные машины
Кондиционеры (центральные, автономные)
Вентиляторные агрегаты (радиальные, осевые, крышные и пр.)
Фильтровальное оборудование
Клапаны герметические
Клапаны избыточного давления (КИД)
Клапаны противопожарные
Устройство перекрытия вентиляционного канала (УПВК)
Сопутствующее оборудование (заслонки воздушные, клапаны воздушные и пр.)
8

9.

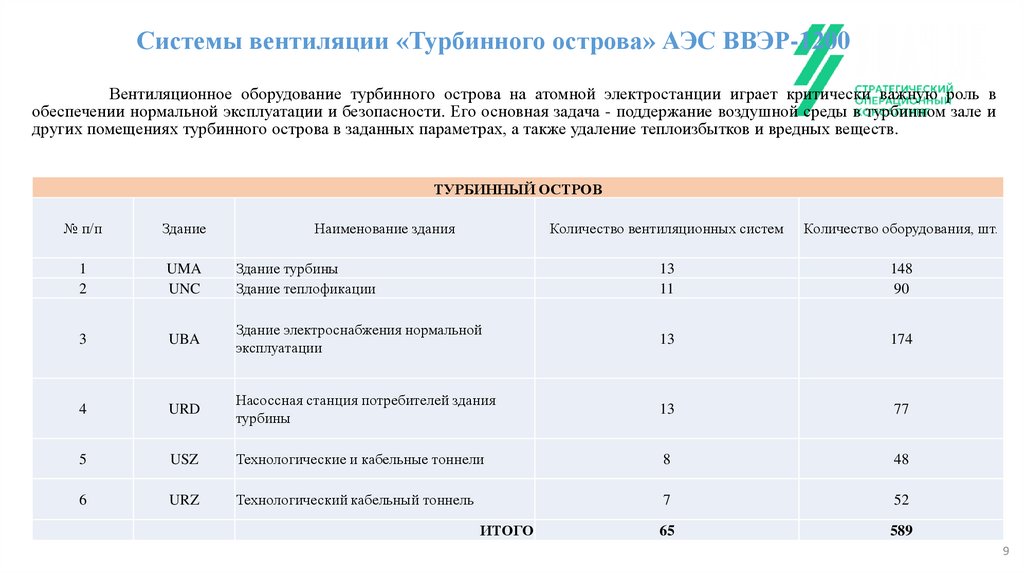

Системы вентиляции «Турбинного острова» АЭС ВВЭР-1200
Вентиляционное оборудование турбинного острова на атомной электростанции играет критически важную роль в
обеспечении нормальной эксплуатации и безопасности. Его основная задача - поддержание воздушной среды в турбинном зале и
других помещениях турбинного острова в заданных параметрах, а также удаление теплоизбытков и вредных веществ.
ТУРБИННЫЙ ОСТРОВ
№ п/п
Здание
1
2
UMA
UNC
3
Наименование здания
Количество вентиляционных систем
Количество оборудования, шт.
Здание турбины
Здание теплофикации
13
11
148
90
UBA
Здание электроснабжения нормальной
эксплуатации
13
174
4
URD
Насоссная станция потребителей здания
турбины
13
77
5
USZ
Технологические и кабельные тоннели
8
48
6
URZ
Технологический кабельный тоннель
7
52
65
589
ИТОГО
9

10.

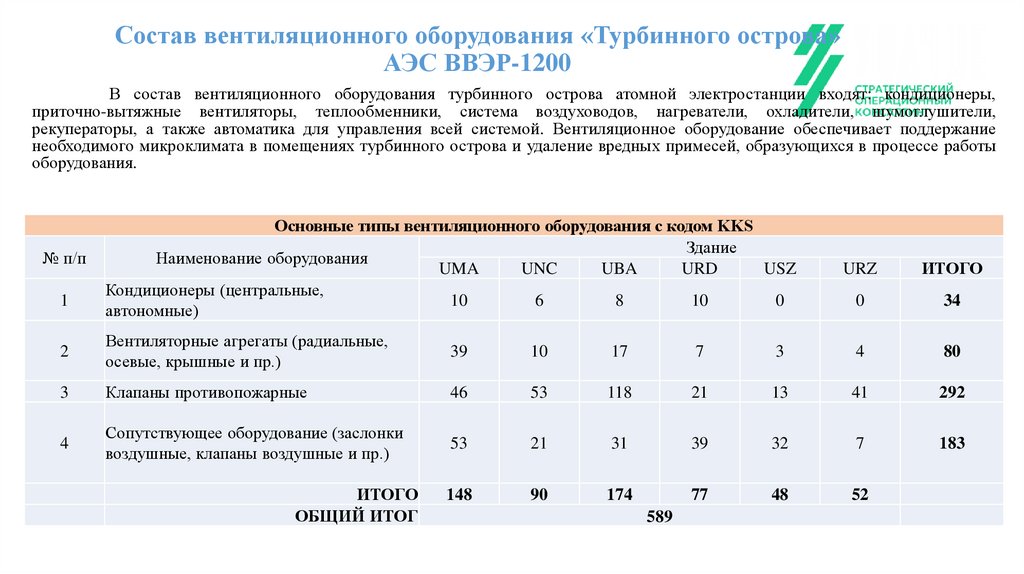

Состав вентиляционного оборудования «Турбинного острова»
АЭС ВВЭР-1200
В состав вентиляционного оборудования турбинного острова атомной электростанции входят: кондиционеры,
приточно-вытяжные вентиляторы, теплообменники, система воздуховодов, нагреватели, охладители, шумоглушители,
рекуператоры, а также автоматика для управления всей системой. Вентиляционное оборудование обеспечивает поддержание
необходимого микроклимата в помещениях турбинного острова и удаление вредных примесей, образующихся в процессе работы
оборудования.
№ п/п
1
Основные типы вентиляционного оборудования с кодом KKS
Здание
Наименование оборудования
UMA
UNC
UBA
URD
USZ
Кондиционеры (центральные,
10
6
8
10
0
автономные)
URZ
ИТОГО
0
34
2
Вентиляторные агрегаты (радиальные,
осевые, крышные и пр.)
39
10
17
7
3
4
80
3
Клапаны противопожарные
46
53
118
21
13
41
292
4
Сопутствующее оборудование (заслонки
воздушные, клапаны воздушные и пр.)
53
21
31
39
32
7
183
148
90
174
77
48
52
ИТОГО
ОБЩИЙ ИТОГ
589

11.

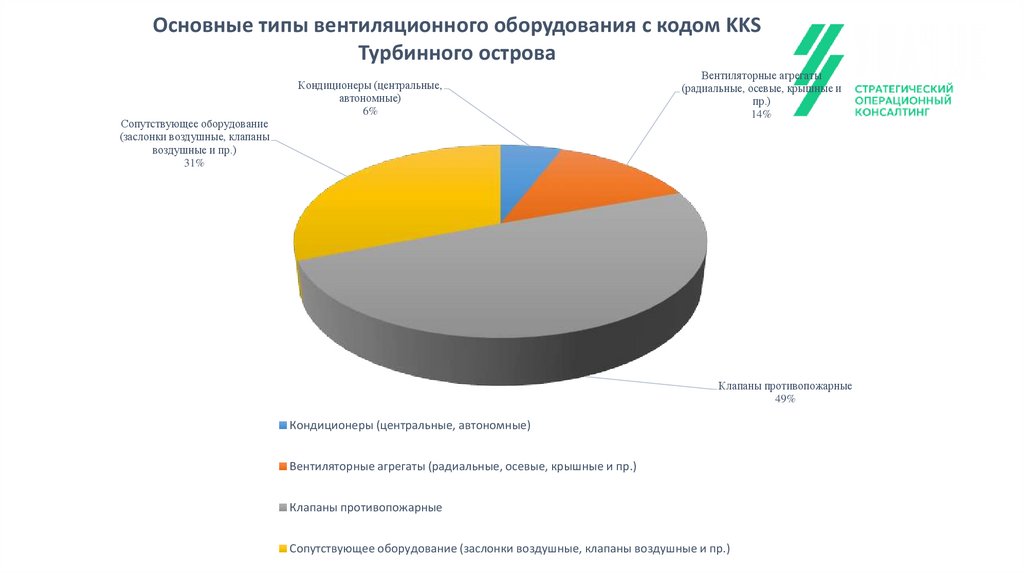

Основные типы вентиляционного оборудования с кодом KKS
Турбинного острова
Кондиционеры (центральные,
автономные)
6%
Сопутствующее оборудование
(заслонки воздушные, клапаны
воздушные и пр.)
31%
Вентиляторные агрегаты
(радиальные, осевые, крышные и
пр.)
14%
Клапаны противопожарные
49%
Кондиционеры (центральные, автономные)
Вентиляторные агрегаты (радиальные, осевые, крышные и пр.)
Клапаны противопожарные
Сопутствующее оборудование (заслонки воздушные, клапаны воздушные и пр.)

12.

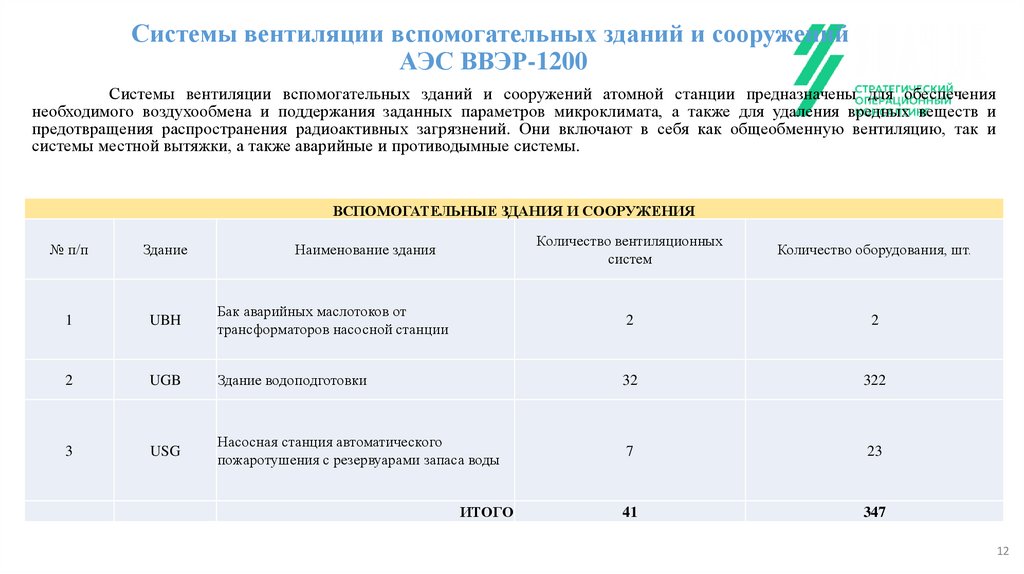

Системы вентиляции вспомогательных зданий и сооружений
АЭС ВВЭР-1200
Системы вентиляции вспомогательных зданий и сооружений атомной станции предназначены для обеспечения
необходимого воздухообмена и поддержания заданных параметров микроклимата, а также для удаления вредных веществ и
предотвращения распространения радиоактивных загрязнений. Они включают в себя как общеобменную вентиляцию, так и
системы местной вытяжки, а также аварийные и противодымные системы.
ВСПОМОГАТЕЛЬНЫЕ ЗДАНИЯ И СООРУЖЕНИЯ
Количество вентиляционных
систем
Количество оборудования, шт.
Бак аварийных маслотоков от
трансформаторов насосной станции
2
2
UGB
Здание водоподготовки
32
322
USG
Насосная станция автоматического
пожаротушения с резервуарами запаса воды
7
23
41
347
№ п/п
Здание
1
UBH
2
3
Наименование здания
ИТОГО
12

13.

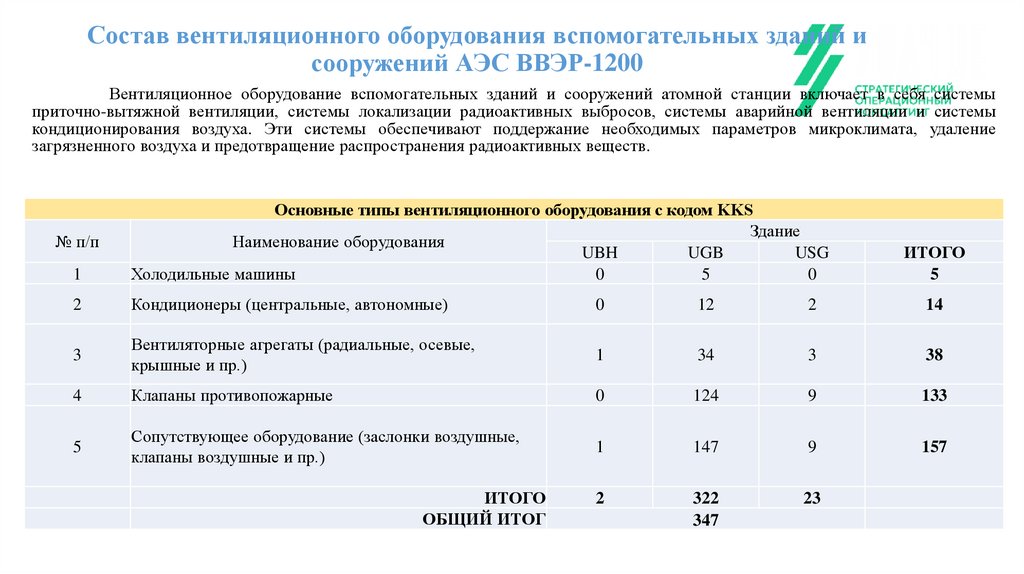

Состав вентиляционного оборудования вспомогательных зданий и
сооружений АЭС ВВЭР-1200
Вентиляционное оборудование вспомогательных зданий и сооружений атомной станции включает в себя системы
приточно-вытяжной вентиляции, системы локализации радиоактивных выбросов, системы аварийной вентиляции и системы
кондиционирования воздуха. Эти системы обеспечивают поддержание необходимых параметров микроклимата, удаление
загрязненного воздуха и предотвращение распространения радиоактивных веществ.
1
Основные типы вентиляционного оборудования с кодом KKS
Здание
Наименование оборудования
UBH
UGB
USG
Холодильные машины
0
5
0
2
Кондиционеры (центральные, автономные)
0
12
2
14
3
Вентиляторные агрегаты (радиальные, осевые,
крышные и пр.)
1
34
3
38
4
Клапаны противопожарные
0
124
9
133
5
Сопутствующее оборудование (заслонки воздушные,
клапаны воздушные и пр.)
1
147
9
157
2
322
347
23
№ п/п
ИТОГО
ОБЩИЙ ИТОГ
ИТОГО
5

14.

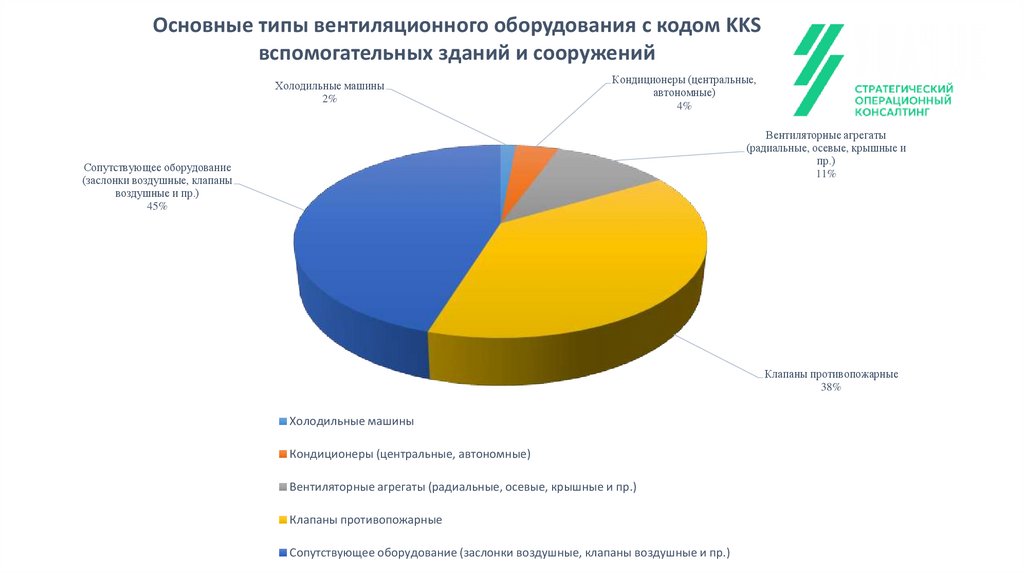

Основные типы вентиляционного оборудования с кодом KKS
вспомогательных зданий и сооружений
Холодильные машины
2%
Кондиционеры (центральные,
автономные)
4%
Вентиляторные агрегаты
(радиальные, осевые, крышные и
пр.)
11%
Сопутствующее оборудование
(заслонки воздушные, клапаны
воздушные и пр.)
45%
Клапаны противопожарные
38%
Холодильные машины
Кондиционеры (центральные, автономные)
Вентиляторные агрегаты (радиальные, осевые, крышные и пр.)
Клапаны противопожарные
Сопутствующее оборудование (заслонки воздушные, клапаны воздушные и пр.)
