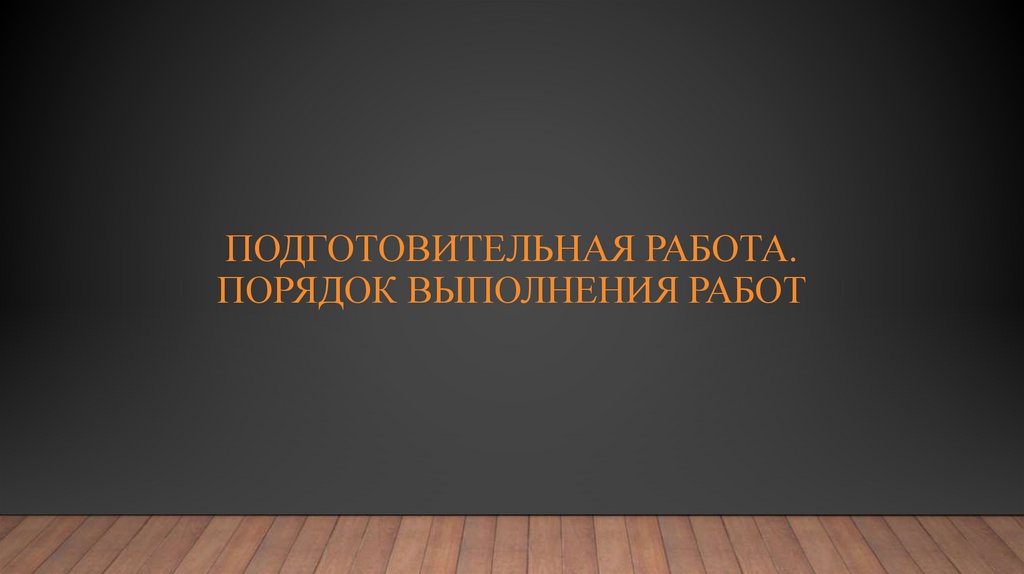

1. Подготовительная работа. Порядок выполнения работ

ПОДГОТОВИТЕЛЬНАЯ РАБОТА.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ

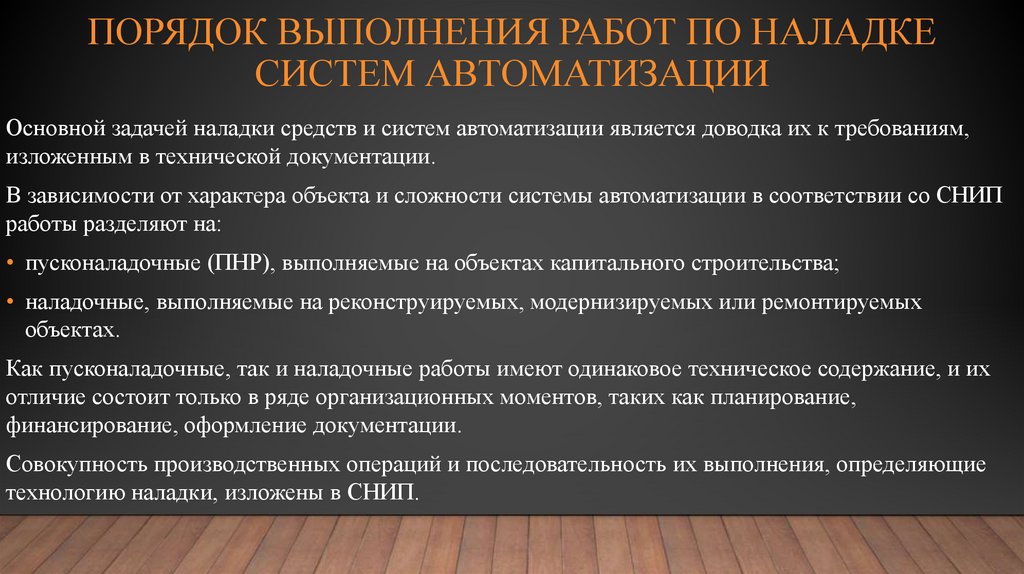

2. Порядок выполнения работ по наладке систем автоматизации

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ ПО НАЛАДКЕ
СИСТЕМ АВТОМАТИЗАЦИИ
Основной задачей наладки средств и систем автоматизации является доводка их к требованиям,
изложенным в технической документации.
В зависимости от характера объекта и сложности системы автоматизации в соответствии со СНИП
работы разделяют на:
• пусконаладочные (ПНР), выполняемые на объектах капитального строительства;
• наладочные, выполняемые на реконструируемых, модернизируемых или ремонтируемых
объектах.
Как пусконаладочные, так и наладочные работы имеют одинаковое техническое содержание, и их
отличие состоит только в ряде организационных моментов, таких как планирование,
финансирование, оформление документации.
Совокупность производственных операций и последовательность их выполнения, определяющие
технологию наладки, изложены в СНИП.

3.

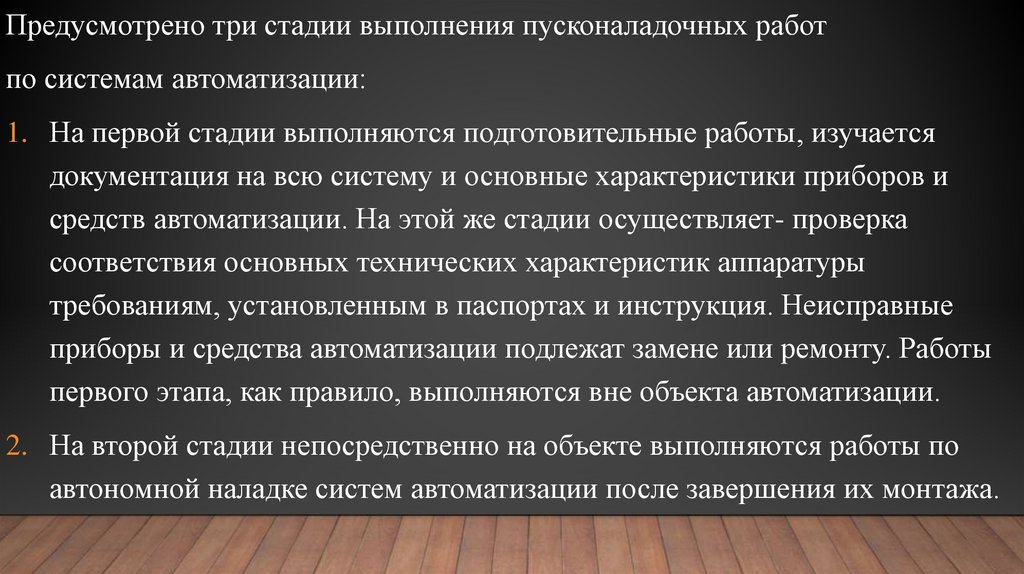

Предусмотрено три стадии выполнения пусконаладочных работ
по системам автоматизации:
1. На первой стадии выполняются подготовительные работы, изучается
документация на всю систему и основные характеристики приборов и
средств автоматизации. На этой же стадии осуществляет- проверка
соответствия основных технических характеристик аппаратуры
требованиям, установленным в паспортах и инструкция. Неисправные
приборы и средства автоматизации подлежат замене или ремонту. Работы
первого этапа, как правило, выполняются вне объекта автоматизации.
2. На второй стадии непосредственно на объекте выполняются работы по
автономной наладке систем автоматизации после завершения их монтажа.

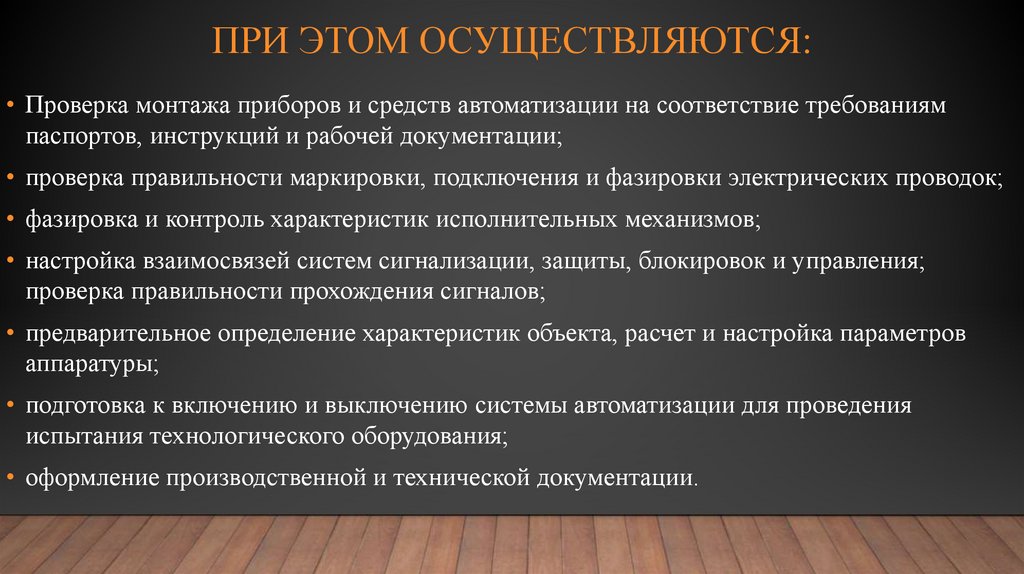

4. При этом осуществляются:

ПРИ ЭТОМ ОСУЩЕСТВЛЯЮТСЯ:
• Проверка монтажа приборов и средств автоматизации на соответствие требованиям
паспортов, инструкций и рабочей документации;
• проверка правильности маркировки, подключения и фазировки электрических проводок;
• фазировка и контроль характеристик исполнительных механизмов;
• настройка взаимосвязей систем сигнализации, защиты, блокировок и управления;
проверка правильности прохождения сигналов;
• предварительное определение характеристик объекта, расчет и настройка параметров
аппаратуры;
• подготовка к включению и выключению системы автоматизации для проведения
испытания технологического оборудования;
• оформление производственной и технической документации.

5.

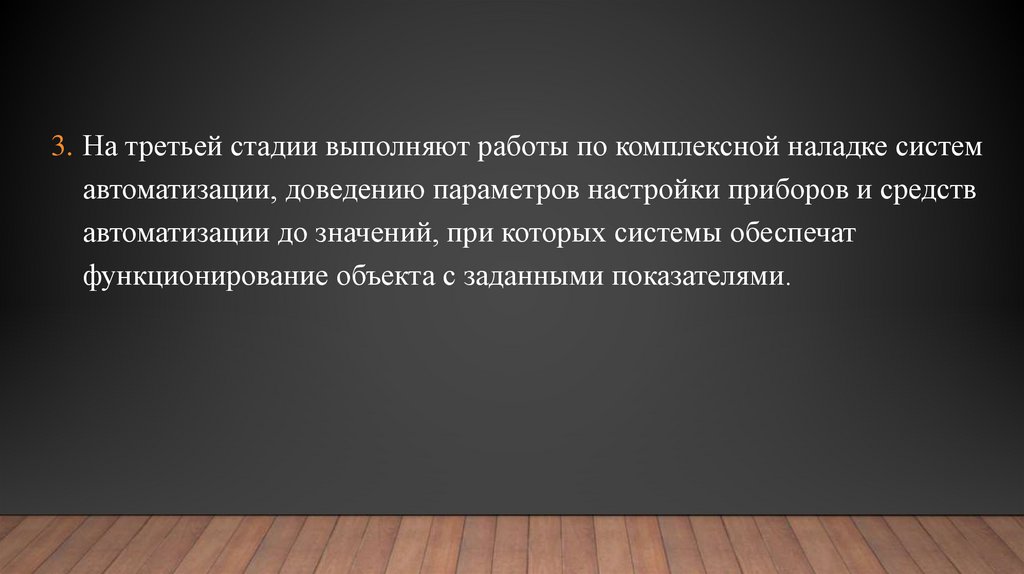

3. На третьей стадии выполняют работы по комплексной наладке систем
автоматизации, доведению параметров настройки приборов и средств
автоматизации до значений, при которых системы обеспечат
функционирование объекта с заданными показателями.

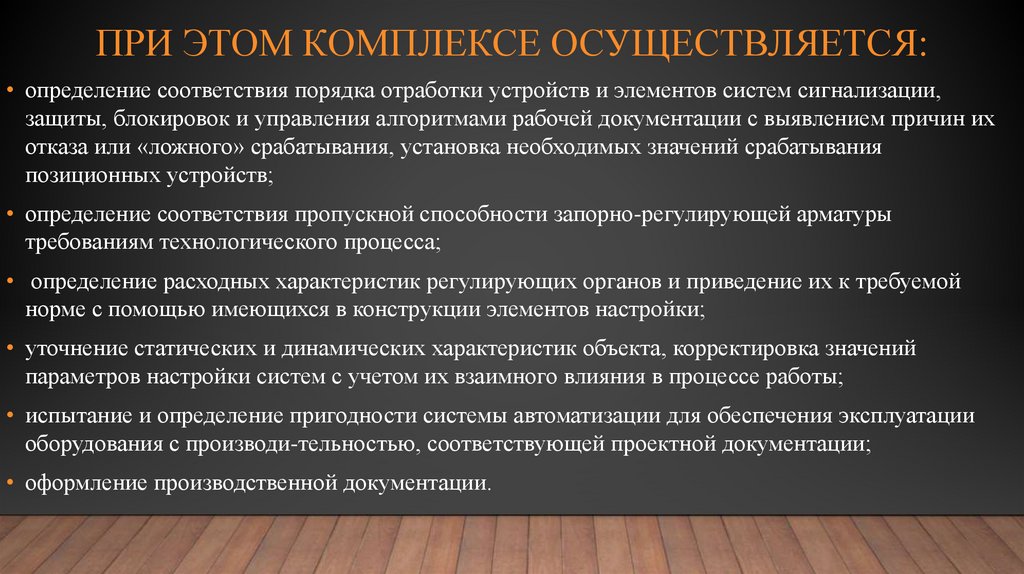

6. При этом комплексе осуществляется:

ПРИ ЭТОМ КОМПЛЕКСЕ ОСУЩЕСТВЛЯЕТСЯ:
• определение соответствия порядка отработки устройств и элементов систем сигнализации,
защиты, блокировок и управления алгоритмами рабочей документации с выявлением причин их
отказа или «ложного» срабатывания, установка необходимых значений срабатывания
позиционных устройств;
• определение соответствия пропускной способности запорно-регулирующей арматуры
требованиям технологического процесса;
• определение расходных характеристик регулирующих органов и приведение их к требуемой
норме с помощью имеющихся в конструкции элементов настройки;
• уточнение статических и динамических характеристик объекта, корректировка значений
параметров настройки систем с учетом их взаимного влияния в процессе работы;
• испытание и определение пригодности системы автоматизации для обеспечения эксплуатации
оборудования с производи-тельностью, соответствующей проектной документации;
• оформление производственной документации.
