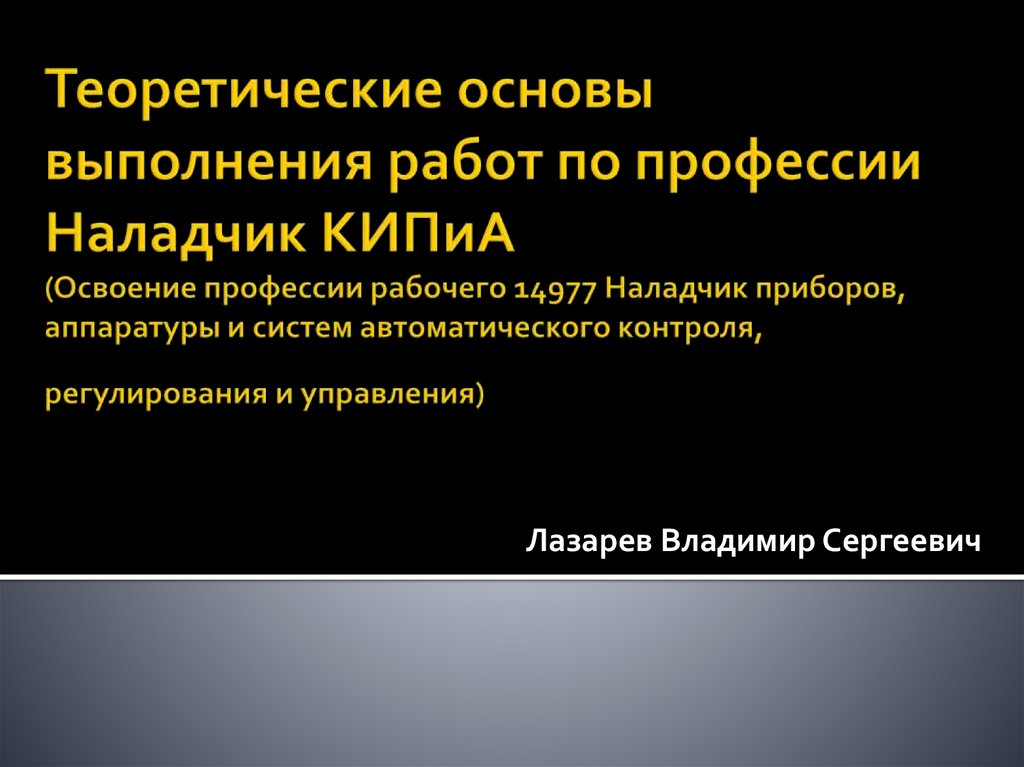

Введение Наладчик КИПиА

1. Теоретические основы выполнения работ по профессии Наладчик КИПиА (Освоение профессии рабочего 14977 Наладчик приборов,

Лазарев Владимир Сергеевич

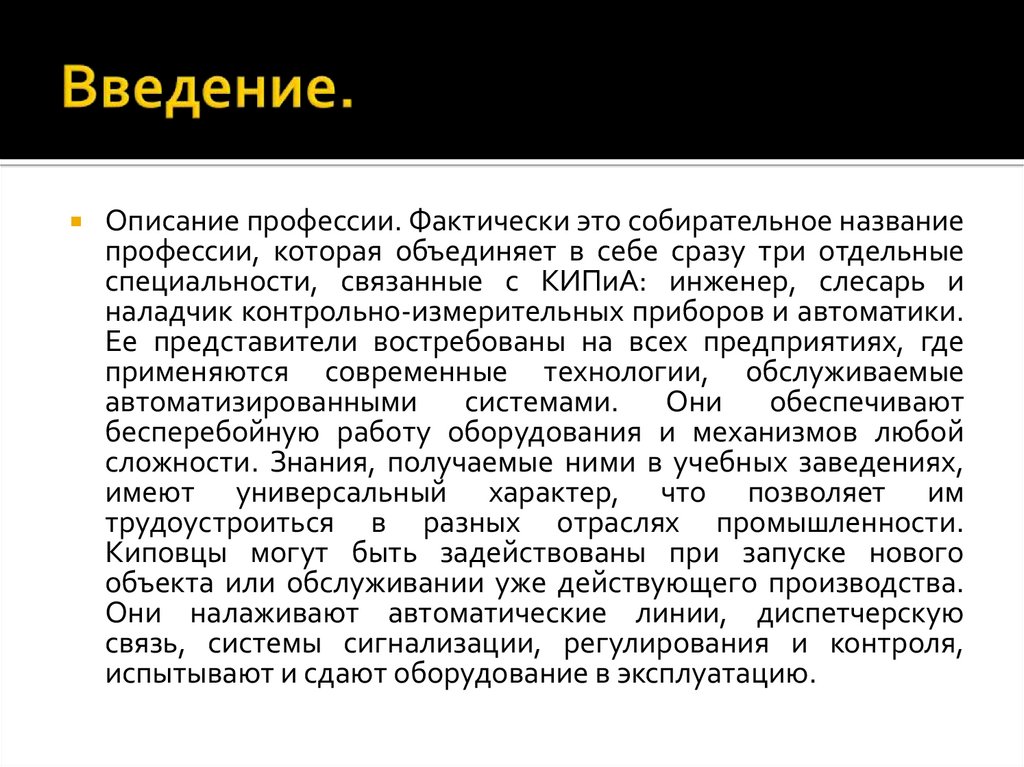

2. Введение.

Описание профессии. Фактически это собирательное название
профессии, которая объединяет в себе сразу три отдельные
специальности, связанные с КИПиА: инженер, слесарь и
наладчик контрольно-измерительных приборов и автоматики.
Ее представители востребованы на всех предприятиях, где
применяются современные технологии, обслуживаемые
автоматизированными системами. Они обеспечивают
бесперебойную работу оборудования и механизмов любой
сложности. Знания, получаемые ними в учебных заведениях,
имеют универсальный характер, что позволяет им
трудоустроиться в разных отраслях промышленности.
Киповцы могут быть задействованы при запуске нового
объекта или обслуживании уже действующего производства.
Они налаживают автоматические линии, диспетчерскую
связь, системы сигнализации, регулирования и контроля,
испытывают и сдают оборудование в эксплуатацию.

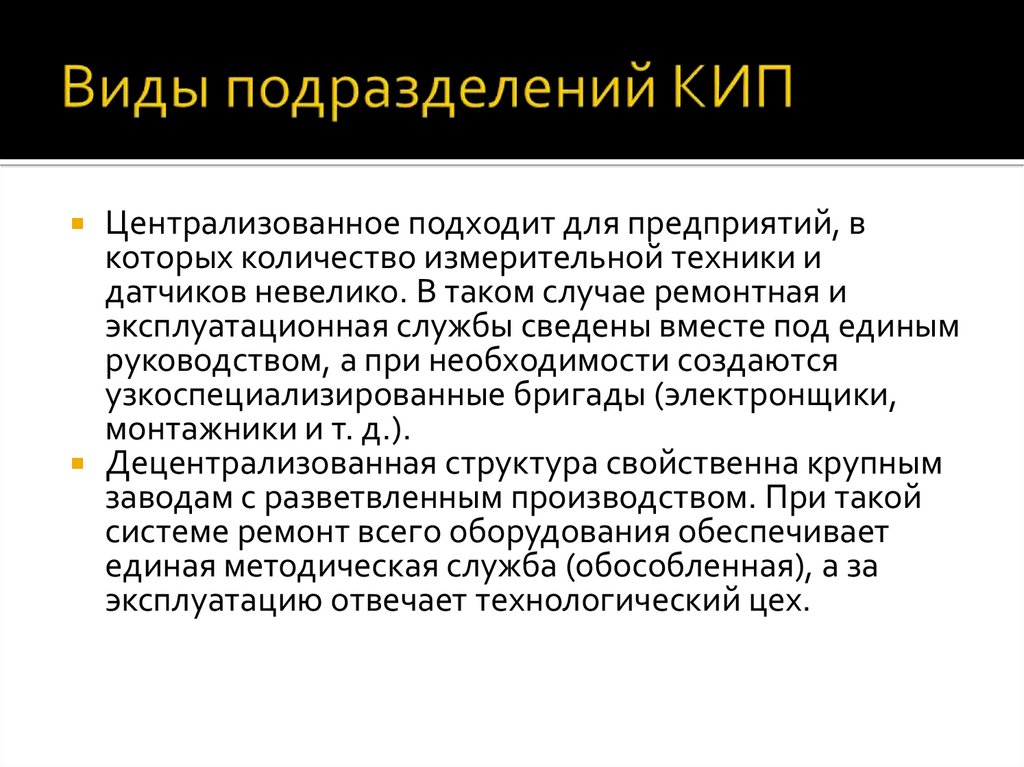

3. Виды подразделений КИП

Централизованное подходит для предприятий, в
которых количество измерительной техники и
датчиков невелико. В таком случае ремонтная и
эксплуатационная службы сведены вместе под единым
руководством, а при необходимости создаются
узкоспециализированные бригады (электронщики,
монтажники и т. д.).
Децентрализованная структура свойственна крупным
заводам с разветвленным производством. При такой
системе ремонт всего оборудования обеспечивает
единая методическая служба (обособленная), а за
эксплуатацию отвечает технологический цех.

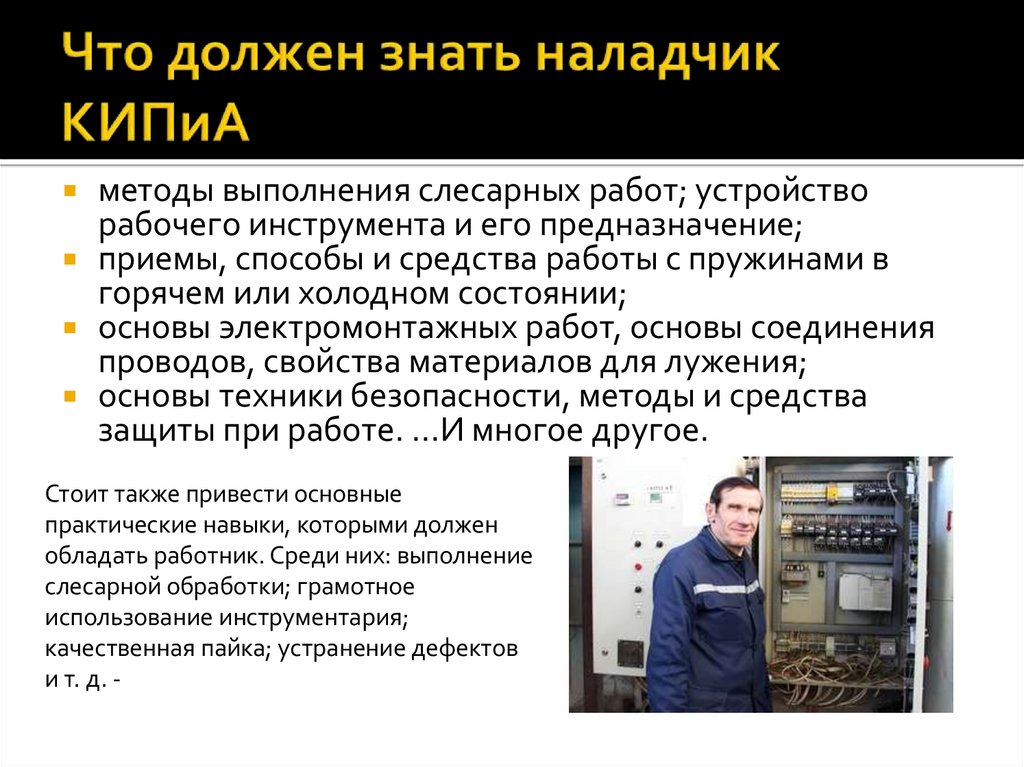

4. Что должен знать наладчик КИПиА

методы выполнения слесарных работ; устройство
рабочего инструмента и его предназначение;
приемы, способы и средства работы с пружинами в
горячем или холодном состоянии;
основы электромонтажных работ, основы соединения
проводов, свойства материалов для лужения;
основы техники безопасности, методы и средства
защиты при работе. ...И многое другое.
Стоит также привести основные
практические навыки, которыми должен
обладать работник. Среди них: выполнение
слесарной обработки; грамотное
использование инструментария;
качественная пайка; устранение дефектов
и т. д. -

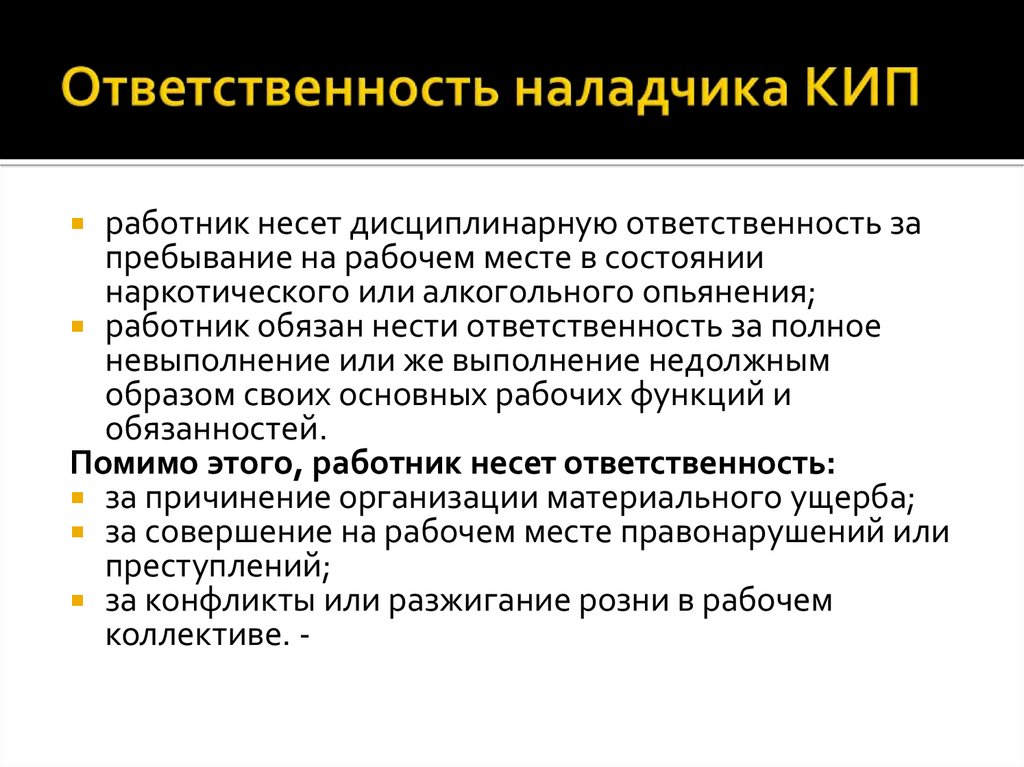

5. Ответственность наладчика КИП

работник несет дисциплинарную ответственность за
пребывание на рабочем месте в состоянии
наркотического или алкогольного опьянения;
работник обязан нести ответственность за полное
невыполнение или же выполнение недолжным
образом своих основных рабочих функций и
обязанностей.
Помимо этого, работник несет ответственность:
за причинение организации материального ущерба;
за совершение на рабочем месте правонарушений или
преступлений;
за конфликты или разжигание розни в рабочем
коллективе.

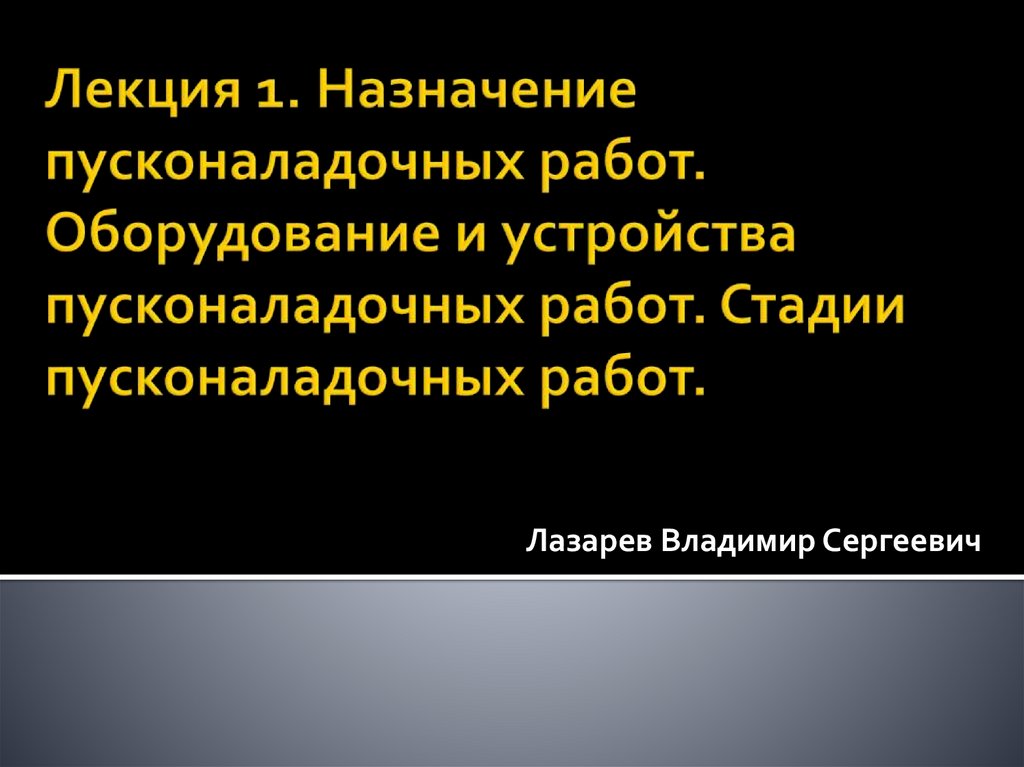

6. Лекция 1. Назначение пусконаладочных работ. Оборудование и устройства пусконаладочных работ. Стадии пусконаладочных работ.

Лазарев Владимир Сергеевич

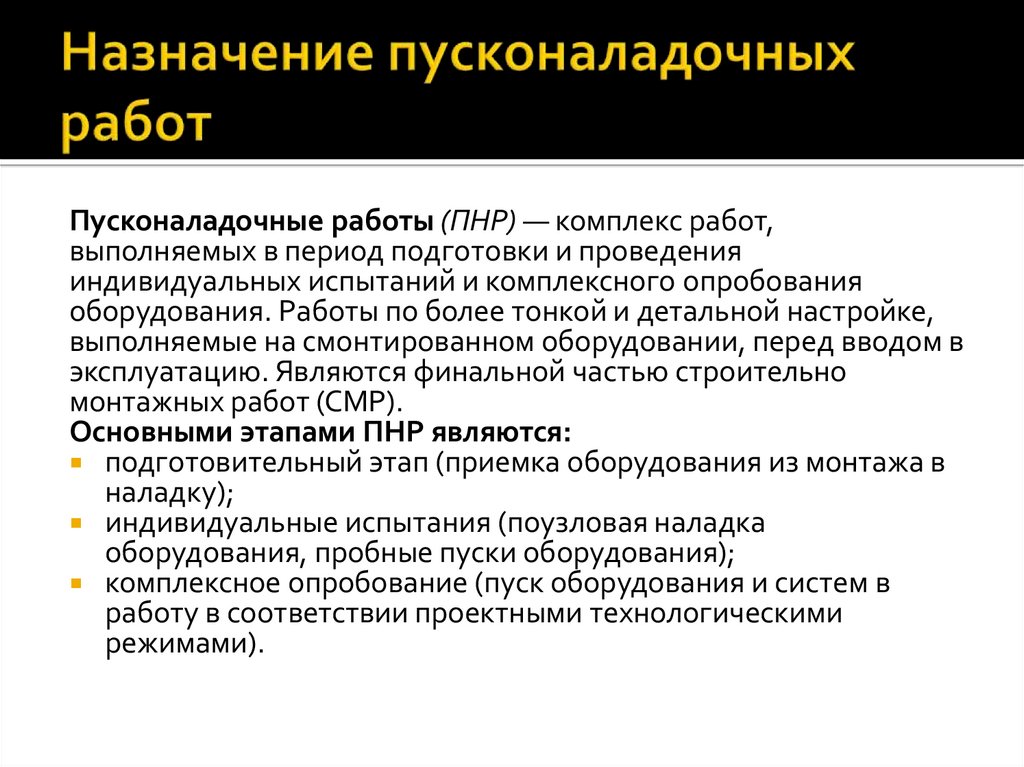

7. Назначение пусконаладочных работ

Пусконаладочные работы (ПНР) — комплекс работ,
выполняемых в период подготовки и проведения
индивидуальных испытаний и комплексного опробования
оборудования. Работы по более тонкой и детальной настройке,
выполняемые на смонтированном оборудовании, перед вводом в
эксплуатацию. Являются финальной частью строительно
монтажных работ (СМР).
Основными этапами ПНР являются:
подготовительный этап (приемка оборудования из монтажа в
наладку);
индивидуальные испытания (поузловая наладка
оборудования, пробные пуски оборудования);
комплексное опробование (пуск оборудования и систем в
работу в соответствии проектными технологическими
режимами).

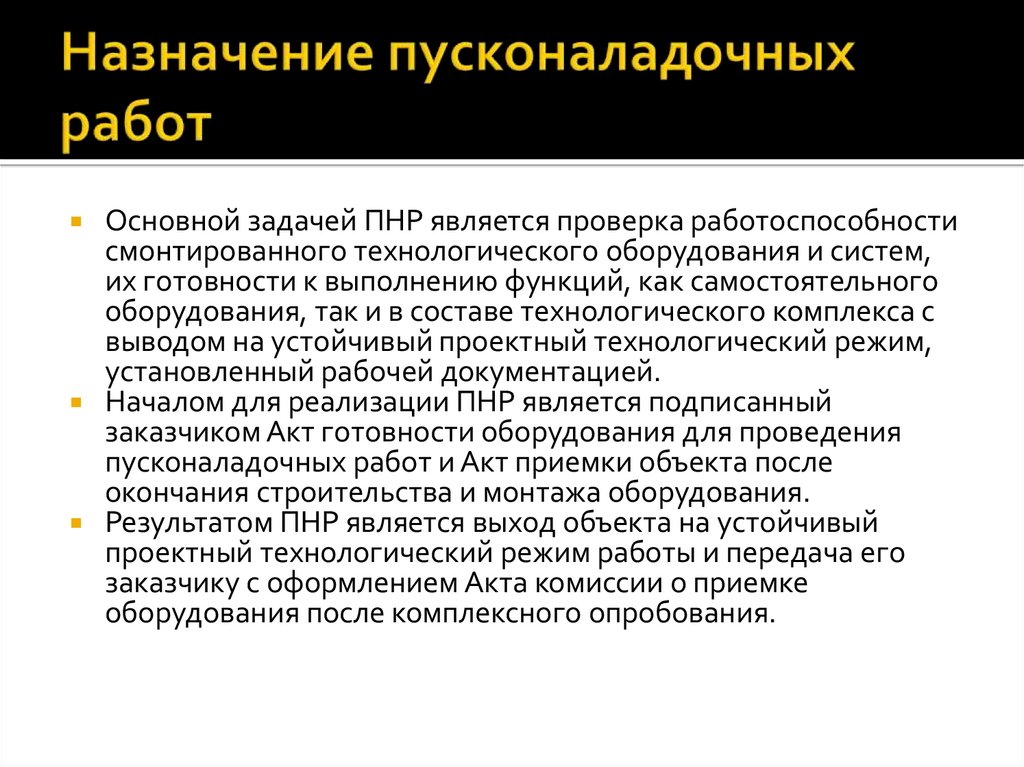

8. Назначение пусконаладочных работ

Основной задачей ПНР является проверка работоспособности
смонтированного технологического оборудования и систем,
их готовности к выполнению функций, как самостоятельного
оборудования, так и в составе технологического комплекса с
выводом на устойчивый проектный технологический режим,
установленный рабочей документацией.
Началом для реализации ПНР является подписанный
заказчиком Акт готовности оборудования для проведения
пусконаладочных работ и Акт приемки объекта после
окончания строительства и монтажа оборудования.
Результатом ПНР является выход объекта на устойчивый
проектный технологический режим работы и передача его
заказчику с оформлением Акта комиссии о приемке
оборудования после комплексного опробования.

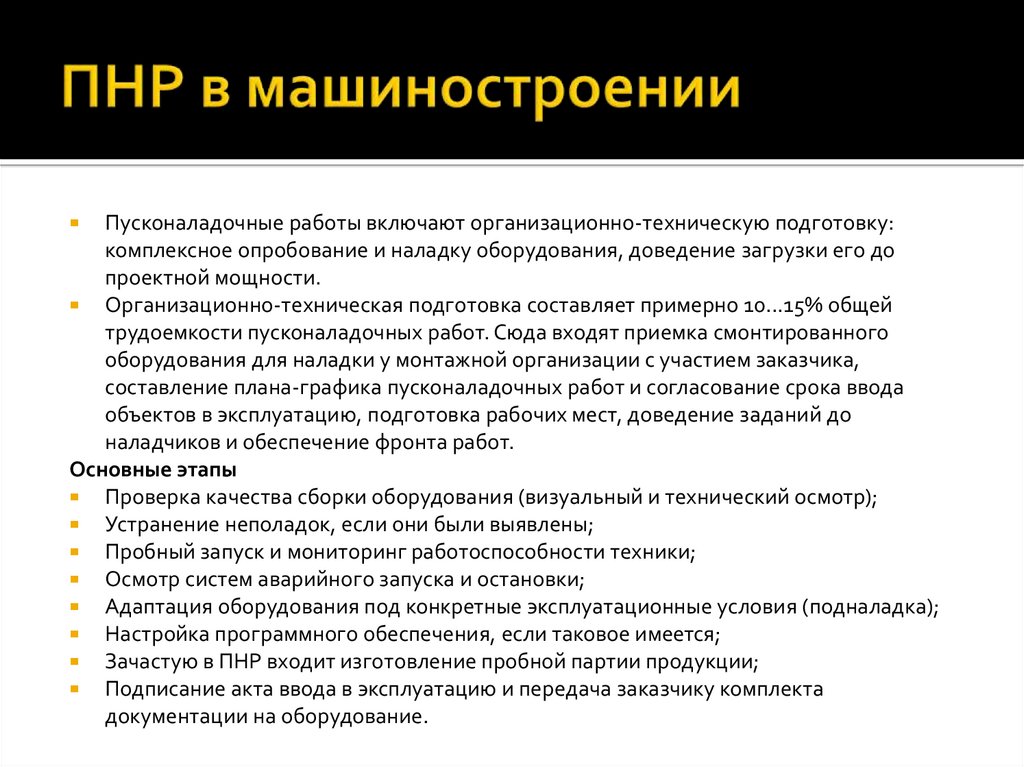

9. ПНР в машиностроении

Пусконаладочные работы включают организационно-техническую подготовку:
комплексное опробование и наладку оборудования, доведение загрузки его до
проектной мощности.
Организационно-техническая подготовка составляет примерно 10...15% общей
трудоемкости пусконаладочных работ. Сюда входят приемка смонтированного
оборудования для наладки у монтажной организации с участием заказчика,
составление плана-графика пусконаладочных работ и согласование срока ввода
объектов в эксплуатацию, подготовка рабочих мест, доведение заданий до
наладчиков и обеспечение фронта работ.
Основные этапы
Проверка качества сборки оборудования (визуальный и технический осмотр);
Устранение неполадок, если они были выявлены;
Пробный запуск и мониторинг работоспособности техники;
Осмотр систем аварийного запуска и остановки;
Адаптация оборудования под конкретные эксплуатационные условия (подналадка);
Настройка программного обеспечения, если таковое имеется;
Зачастую в ПНР входит изготовление пробной партии продукции;
Подписание акта ввода в эксплуатацию и передача заказчику комплекта
документации на оборудование.

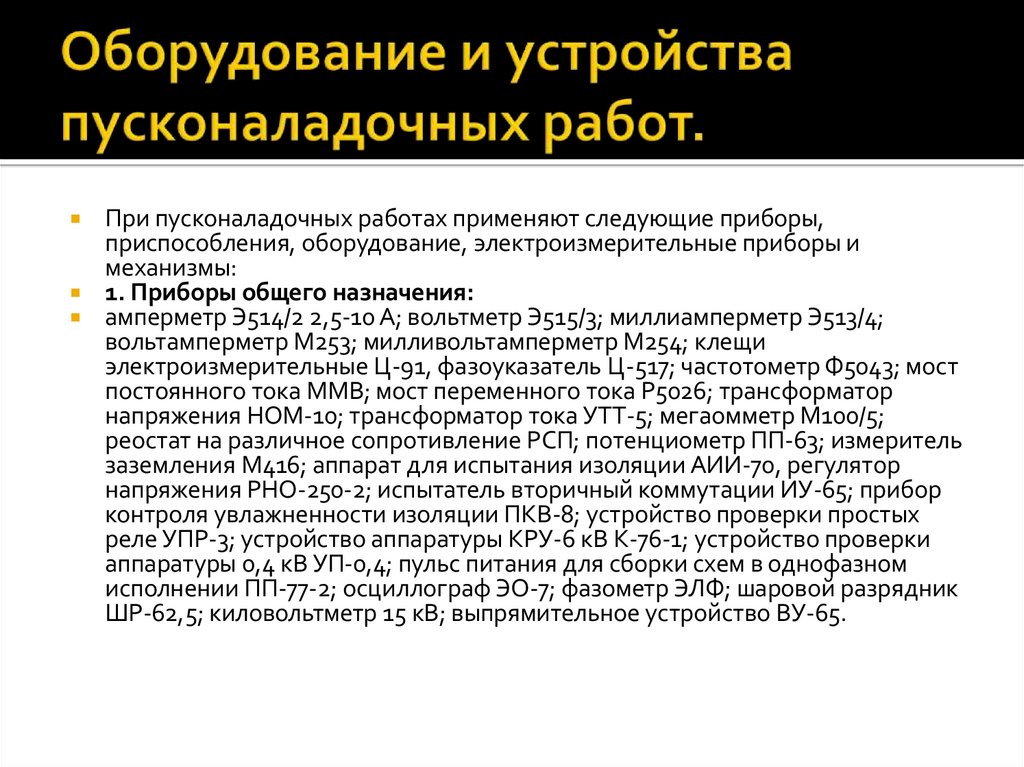

10. Оборудование и устройства пусконаладочных работ.

При пусконаладочных работах применяют следующие приборы,
приспособления, оборудование, электроизмерительные приборы и
механизмы:
1. Приборы общего назначения:
амперметр Э514/2 2,5-10 А; вольтметр Э515/3; миллиамперметр Э513/4;
вольтамперметр М253; милливольтамперметр М254; клещи
электроизмерительные Ц-91, фазоуказатель Ц-517; частотометр Ф5043; мост
постоянного тока ММВ; мост переменного тока Р5026; трансформатор
напряжения НОМ-10; трансформатор тока УТТ-5; мегаомметр М100/5;
реостат на различное сопротивление РСП; потенциометр ПП-63; измеритель
заземления М416; аппарат для испытания изоляции АИИ-70, регулятор
напряжения РНО-250-2; испытатель вторичный коммутации ИУ-65; прибор
контроля увлажненности изоляции ПКВ-8; устройство проверки простых
реле УПР-3; устройство аппаратуры КРУ-6 кВ К-76-1; устройство проверки
аппаратуры 0,4 кВ УП-0,4; пульс питания для сборки схем в однофазном
исполнении ПП-77-2; осциллограф ЭО-7; фазометр ЭЛФ; шаровой разрядник
ШР-62,5; киловольтметр 15 кВ; выпрямительное устройство ВУ-65.

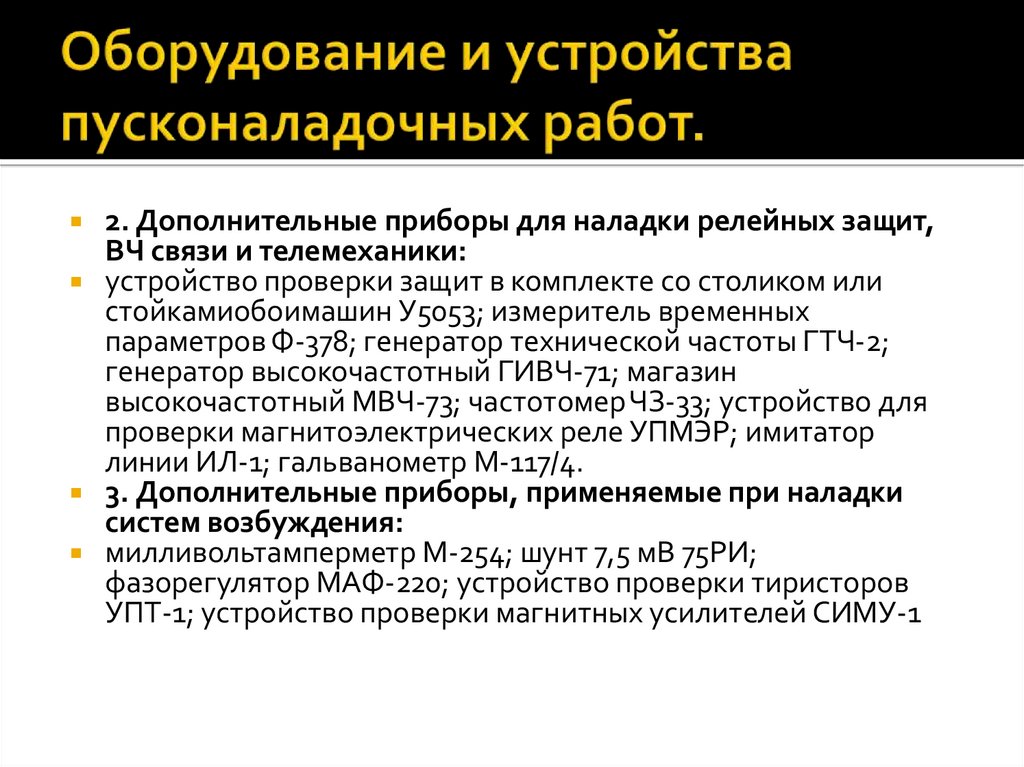

11. Оборудование и устройства пусконаладочных работ.

2. Дополнительные приборы для наладки релейных защит,
ВЧ связи и телемеханики:
устройство проверки защит в комплекте со столиком или
стойкамиобоимашин У5053; измеритель временных
параметров Ф-378; генератор технической частоты ГТЧ-2;
генератор высокочастотный ГИВЧ-71; магазин
высокочастотный МВЧ-73; частотомер ЧЗ-33; устройство для
проверки магнитоэлектрических реле УПМЭР; имитатор
линии ИЛ-1; гальванометр М-117/4.
3. Дополнительные приборы, применяемые при наладки
систем возбуждения:
милливольтамперметр М-254; шунт 7,5 мВ 75РИ;
фазорегулятор МАФ-220; устройство проверки тиристоров
УПТ-1; устройство проверки магнитных усилителей СИМУ-1

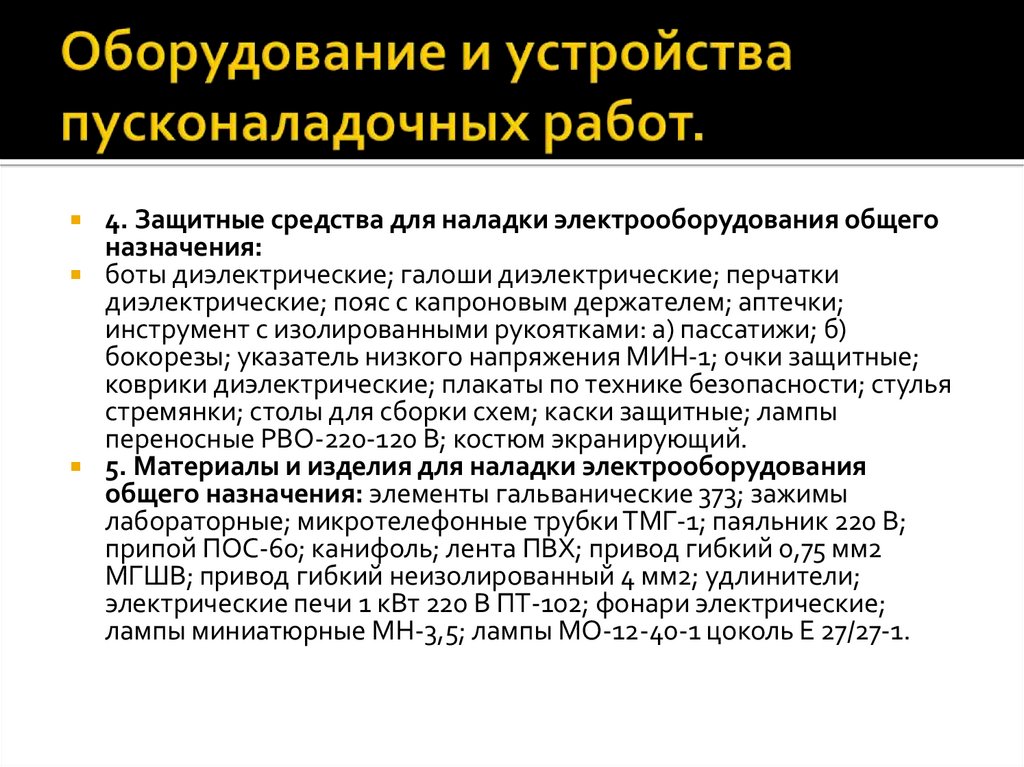

12. Оборудование и устройства пусконаладочных работ.

4. Защитные средства для наладки электрооборудования общего
назначения:
боты диэлектрические; галоши диэлектрические; перчатки
диэлектрические; пояс с капроновым держателем; аптечки;
инструмент с изолированными рукоятками: а) пассатижи; б)
бокорезы; указатель низкого напряжения МИН-1; очки защитные;
коврики диэлектрические; плакаты по технике безопасности; стулья
стремянки; столы для сборки схем; каски защитные; лампы
переносные РВО-220-120 В; костюм экранирующий.
5. Материалы и изделия для наладки электрооборудования
общего назначения: элементы гальванические 373; зажимы
лабораторные; микротелефонные трубки ТМГ-1; паяльник 220 В;
припой ПОС-60; канифоль; лента ПВХ; привод гибкий 0,75 мм2
МГШВ; привод гибкий неизолированный 4 мм2; удлинители;
электрические печи 1 кВт 220 В ПТ-102; фонари электрические;
лампы миниатюрные МН-3,5; лампы МО-12-40-1 цоколь Е 27/27-1.

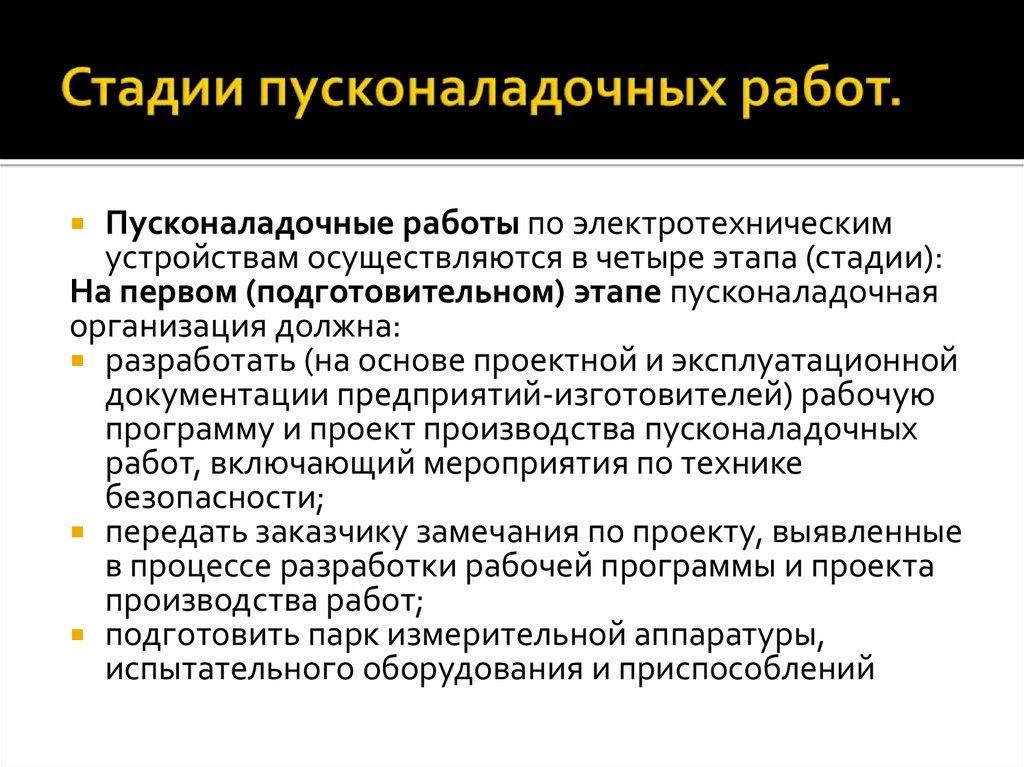

13. Стадии пусконаладочных работ.

Пусконаладочные работы по электротехническим
устройствам осуществляются в четыре этапа (стадии):
На первом (подготовительном) этапе пусконаладочная
организация должна:
разработать (на основе проектной и эксплуатационной
документации предприятий-изготовителей) рабочую
программу и проект производства пусконаладочных
работ, включающий мероприятия по технике
безопасности;
передать заказчику замечания по проекту, выявленные
в процессе разработки рабочей программы и проекта
производства работ;
подготовить парк измерительной аппаратуры,
испытательного оборудования и приспособлений

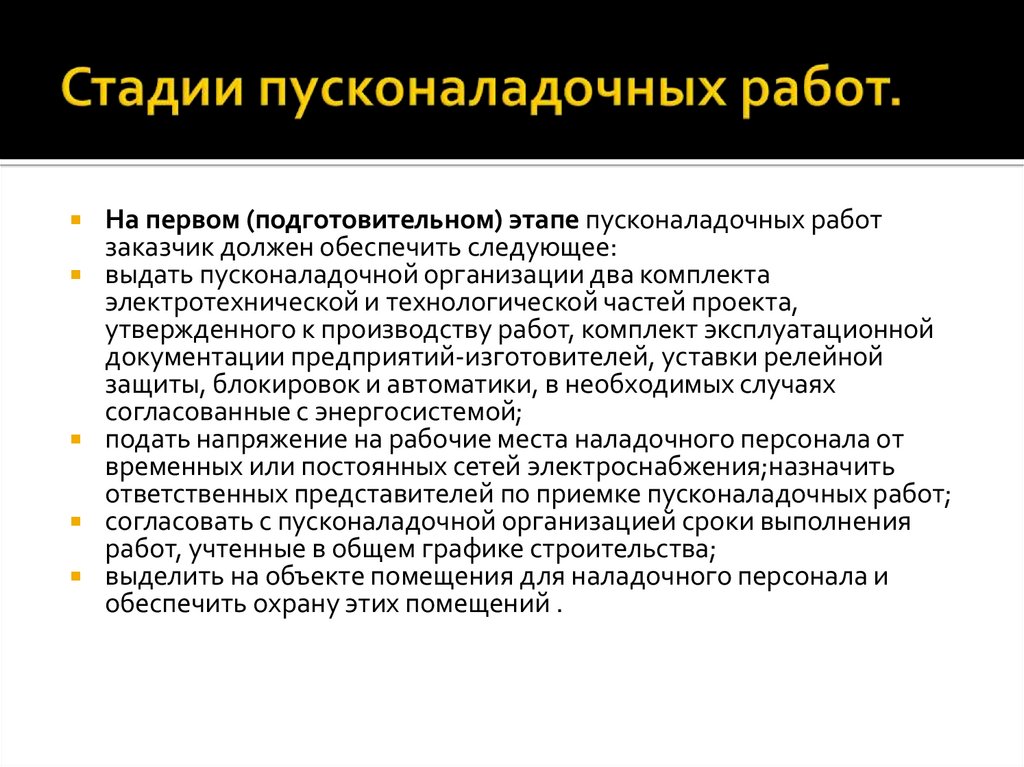

14. Стадии пусконаладочных работ.

На первом (подготовительном) этапе пусконаладочных работ
заказчик должен обеспечить следующее:
выдать пусконаладочной организации два комплекта
электротехнической и технологической частей проекта,
утвержденного к производству работ, комплект эксплуатационной
документации предприятий-изготовителей, уставки релейной
защиты, блокировок и автоматики, в необходимых случаях
согласованные с энергосистемой;
подать напряжение на рабочие места наладочного персонала от
временных или постоянных сетей электроснабжения;назначить
ответственных представителей по приемке пусконаладочных работ;
согласовать с пусконаладочной организацией сроки выполнения
работ, учтенные в общем графике строительства;
выделить на объекте помещения для наладочного персонала и
обеспечить охрану этих помещений .

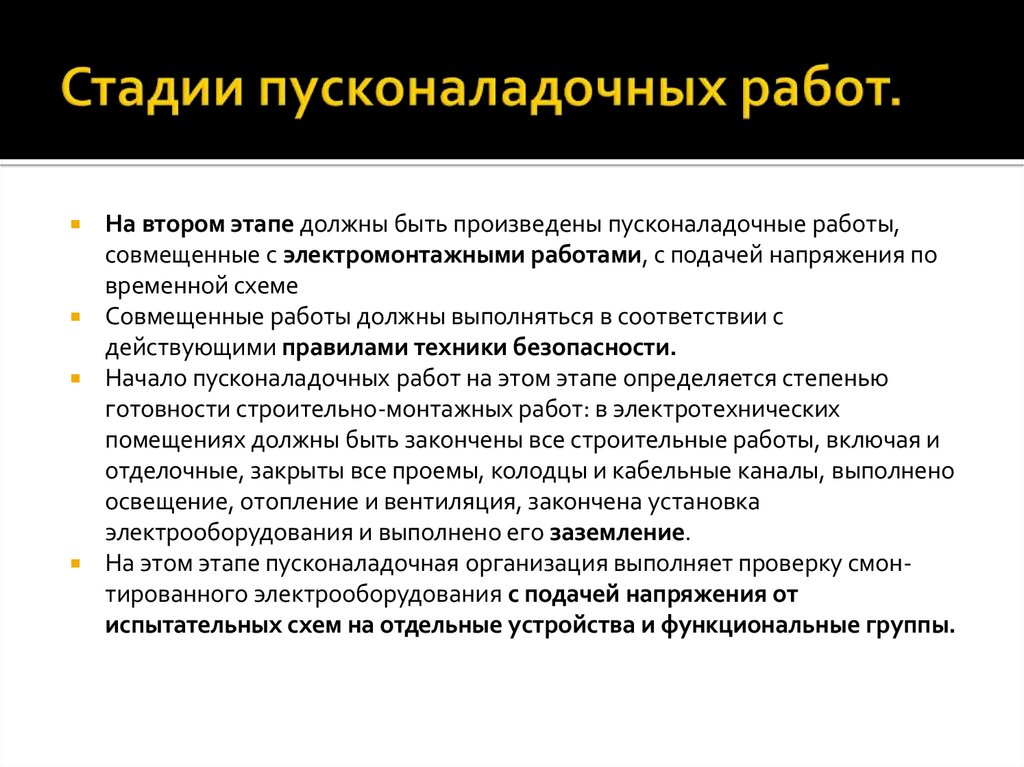

15. Стадии пусконаладочных работ.

На втором этапе должны быть произведены пусконаладочные работы,
совмещенные с электромонтажными работами, с подачей напряжения по
временной схеме
Совмещенные работы должны выполняться в соответствии с
действующими правилами техники безопасности.
Начало пусконаладочных работ на этом этапе определяется степенью
готовности строительно-монтажных работ: в электротехнических
помещениях должны быть закончены все строительные работы, включая и
отделочные, закрыты все проемы, колодцы и кабельные каналы, выполнено
освещение, отопление и вентиляция, закончена установка
электрооборудования и выполнено его заземление.
На этом этапе пусконаладочная организация выполняет проверку смонтированного электрооборудования с подачей напряжения от
испытательных схем на отдельные устройства и функциональные группы.

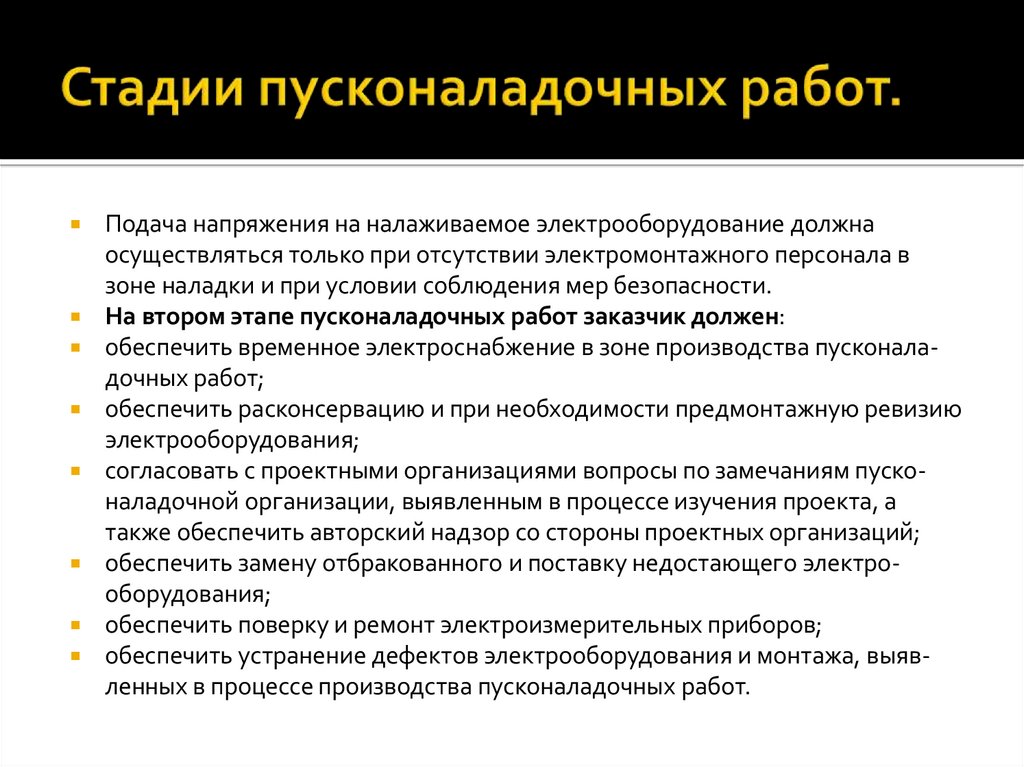

16. Стадии пусконаладочных работ.

Подача напряжения на налаживаемое электрооборудование должна
осуществляться только при отсутствии электромонтажного персонала в
зоне наладки и при условии соблюдения мер безопасности.
На втором этапе пусконаладочных работ заказчик должен:
обеспечить временное электроснабжение в зоне производства пусконаладочных работ;
обеспечить расконсервацию и при необходимости предмонтажную ревизию
электрооборудования;
согласовать с проектными организациями вопросы по замечаниям пусконаладочной организации, выявленным в процессе изучения проекта, а
также обеспечить авторский надзор со стороны проектных организаций;
обеспечить замену отбракованного и поставку недостающего электрооборудования;
обеспечить поверку и ремонт электроизмерительных приборов;
обеспечить устранение дефектов электрооборудования и монтажа, выявленных в процессе производства пусконаладочных работ.

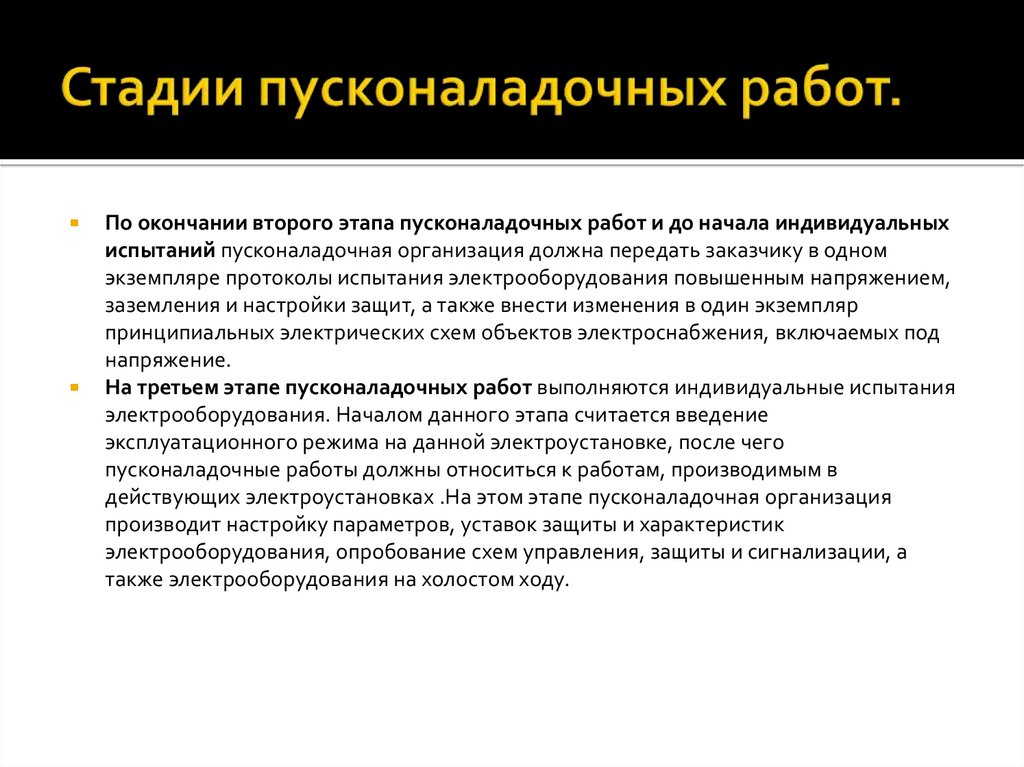

17. Стадии пусконаладочных работ.

По окончании второго этапа пусконаладочных работ и до начала индивидуальных
испытаний пусконаладочная организация должна передать заказчику в одном
экземпляре протоколы испытания электрооборудования повышенным напряжением,
заземления и настройки защит, а также внести изменения в один экземпляр
принципиальных электрических схем объектов электроснабжения, включаемых под
напряжение.
На третьем этапе пусконаладочных работ выполняются индивидуальные испытания
электрооборудования. Началом данного этапа считается введение
эксплуатационного режима на данной электроустановке, после чего
пусконаладочные работы должны относиться к работам, производимым в
действующих электроустановках .На этом этапе пусконаладочная организация
производит настройку параметров, уставок защиты и характеристик
электрооборудования, опробование схем управления, защиты и сигнализации, а
также электрооборудования на холостом ходу.

18. Стадии пусконаладочных работ.

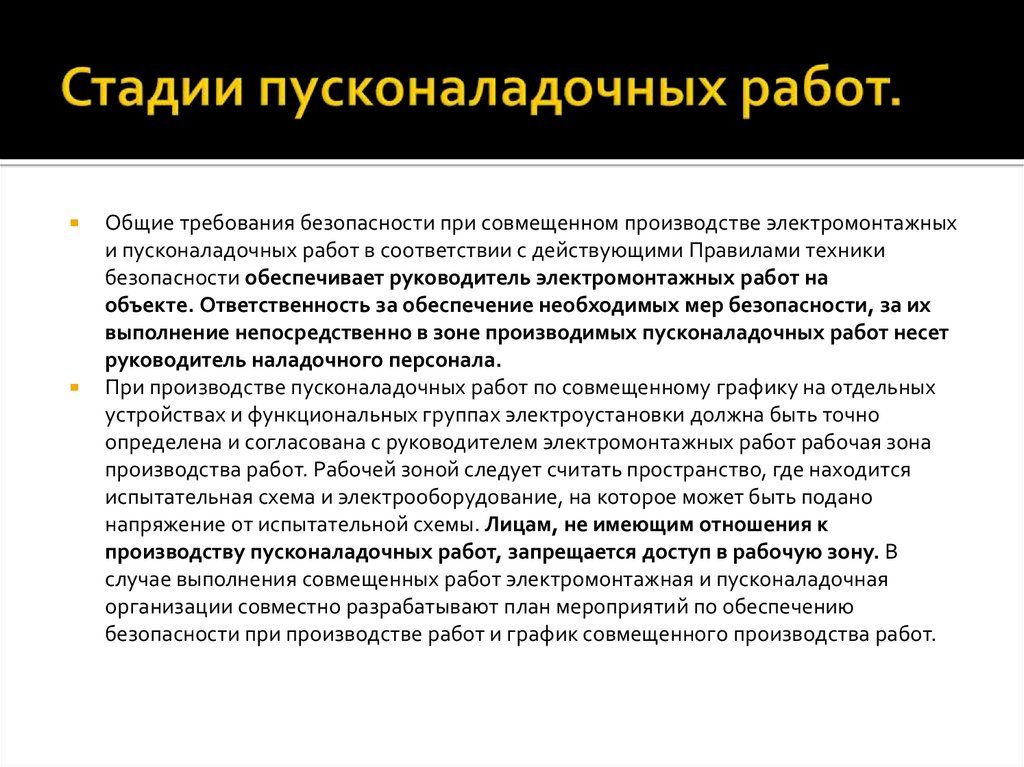

Общие требования безопасности при совмещенном производстве электромонтажных
и пусконаладочных работ в соответствии с действующими Правилами техники
безопасности обеспечивает руководитель электромонтажных работ на
объекте. Ответственность за обеспечение необходимых мер безопасности, за их
выполнение непосредственно в зоне производимых пусконаладочных работ несет
руководитель наладочного персонала.
При производстве пусконаладочных работ по совмещенному графику на отдельных
устройствах и функциональных группах электроустановки должна быть точно
определена и согласована с руководителем электромонтажных работ рабочая зона
производства работ. Рабочей зоной следует считать пространство, где находится
испытательная схема и электрооборудование, на которое может быть подано
напряжение от испытательной схемы. Лицам, не имеющим отношения к
производству пусконаладочных работ, запрещается доступ в рабочую зону. В
случае выполнения совмещенных работ электромонтажная и пусконаладочная
организации совместно разрабатывают план мероприятий по обеспечению
безопасности при производстве работ и график совмещенного производства работ.

19. Стадии пусконаладочных работ.

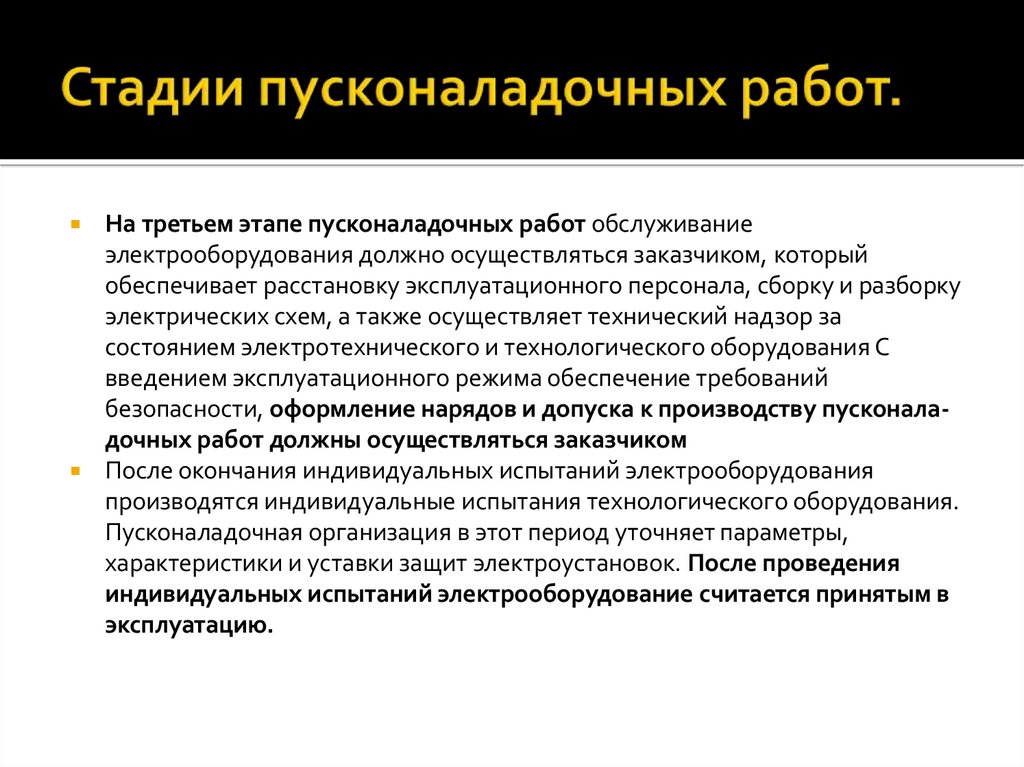

На третьем этапе пусконаладочных работ обслуживание
электрооборудования должно осуществляться заказчиком, который
обеспечивает расстановку эксплуатационного персонала, сборку и разборку
электрических схем, а также осуществляет технический надзор за
состоянием электротехнического и технологического оборудования С
введением эксплуатационного режима обеспечение требований
безопасности, оформление нарядов и допуска к производству пусконаладочных работ должны осуществляться заказчиком
После окончания индивидуальных испытаний электрооборудования
производятся индивидуальные испытания технологического оборудования.
Пусконаладочная организация в этот период уточняет параметры,
характеристики и уставки защит электроустановок. После проведения
индивидуальных испытаний электрооборудование считается принятым в
эксплуатацию.

20. Стадии пусконаладочных работ.

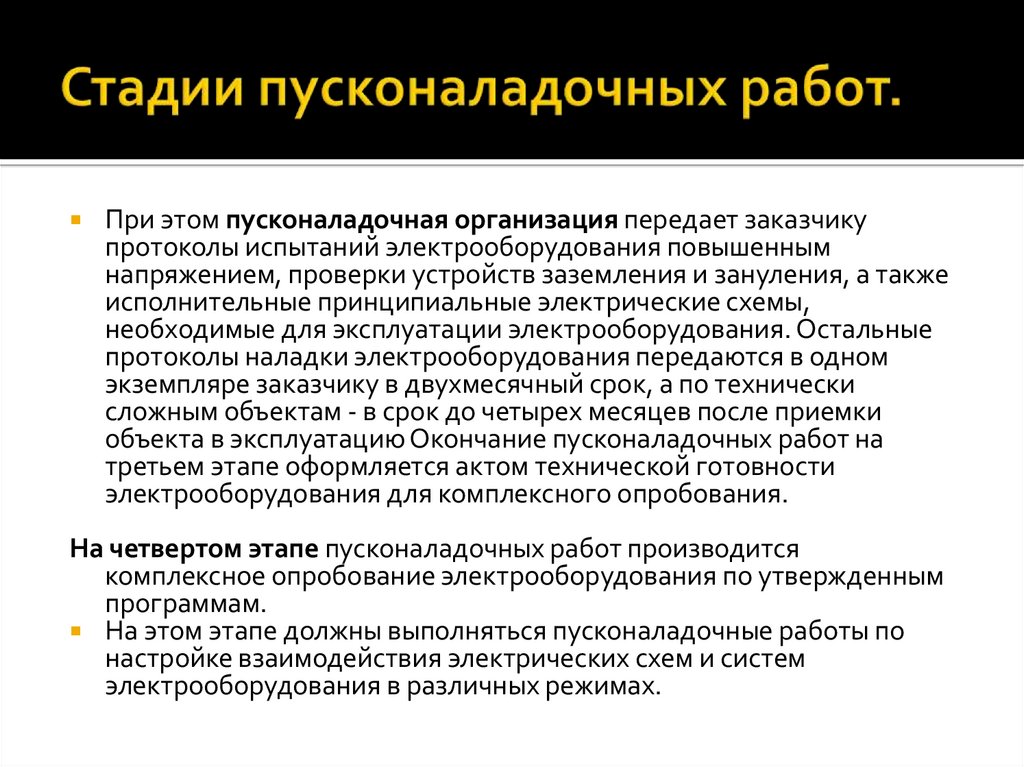

При этом пусконаладочная организация передает заказчику
протоколы испытаний электрооборудования повышенным
напряжением, проверки устройств заземления и зануления, а также
исполнительные принципиальные электрические схемы,
необходимые для эксплуатации электрооборудования. Остальные
протоколы наладки электрооборудования передаются в одном
экземпляре заказчику в двухмесячный срок, а по технически
сложным объектам - в срок до четырех месяцев после приемки
объекта в эксплуатацию Окончание пусконаладочных работ на
третьем этапе оформляется актом технической готовности
электрооборудования для комплексного опробования.
На четвертом этапе пусконаладочных работ производится
комплексное опробование электрооборудования по утвержденным
программам.
На этом этапе должны выполняться пусконаладочные работы по
настройке взаимодействия электрических схем и систем
электрооборудования в различных режимах.

21. Стадии пусконаладочных работ.

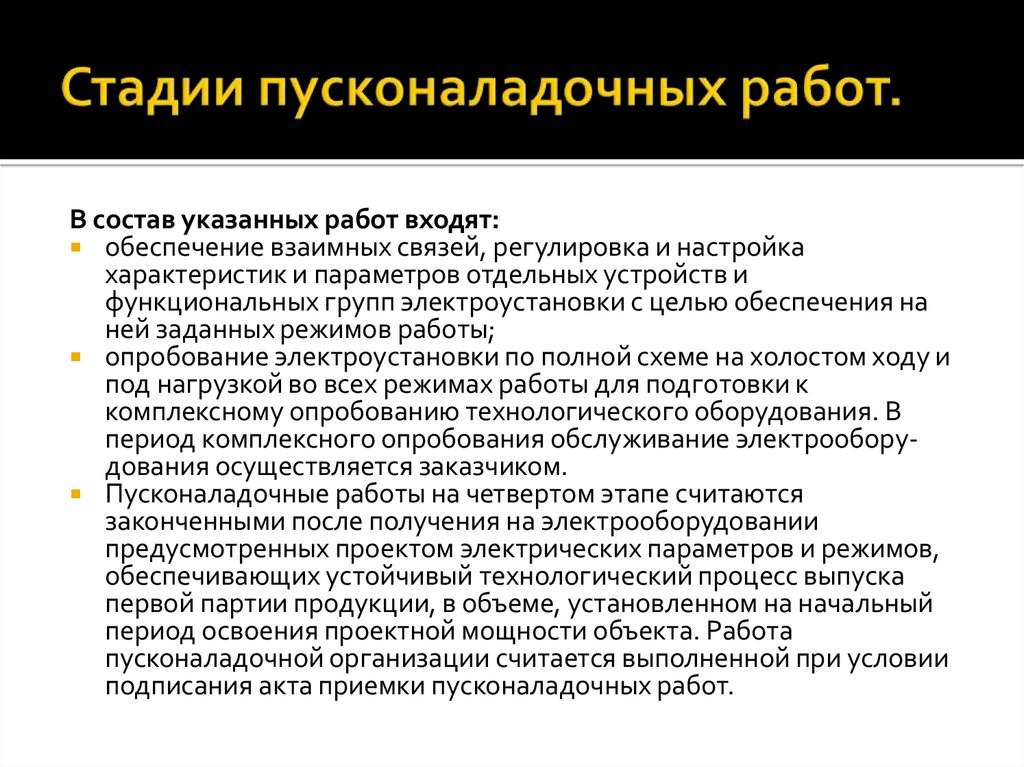

В состав указанных работ входят:
обеспечение взаимных связей, регулировка и настройка
характеристик и параметров отдельных устройств и
функциональных групп электроустановки с целью обеспечения на
ней заданных режимов работы;
опробование электроустановки по полной схеме на холостом ходу и
под нагрузкой во всех режимах работы для подготовки к
комплексному опробованию технологического оборудования. В
период комплексного опробования обслуживание электрооборудования осуществляется заказчиком.
Пусконаладочные работы на четвертом этапе считаются
законченными после получения на электрооборудовании
предусмотренных проектом электрических параметров и режимов,
обеспечивающих устойчивый технологический процесс выпуска
первой партии продукции, в объеме, установленном на начальный
период освоения проектной мощности объекта. Работа
пусконаладочной организации считается выполненной при условии
подписания акта приемки пусконаладочных работ.
