1. Изменение фаз газораспределения

AB120
Изменение фаз
газораспределения
Service Training

2. Изменение фаз газораспределения

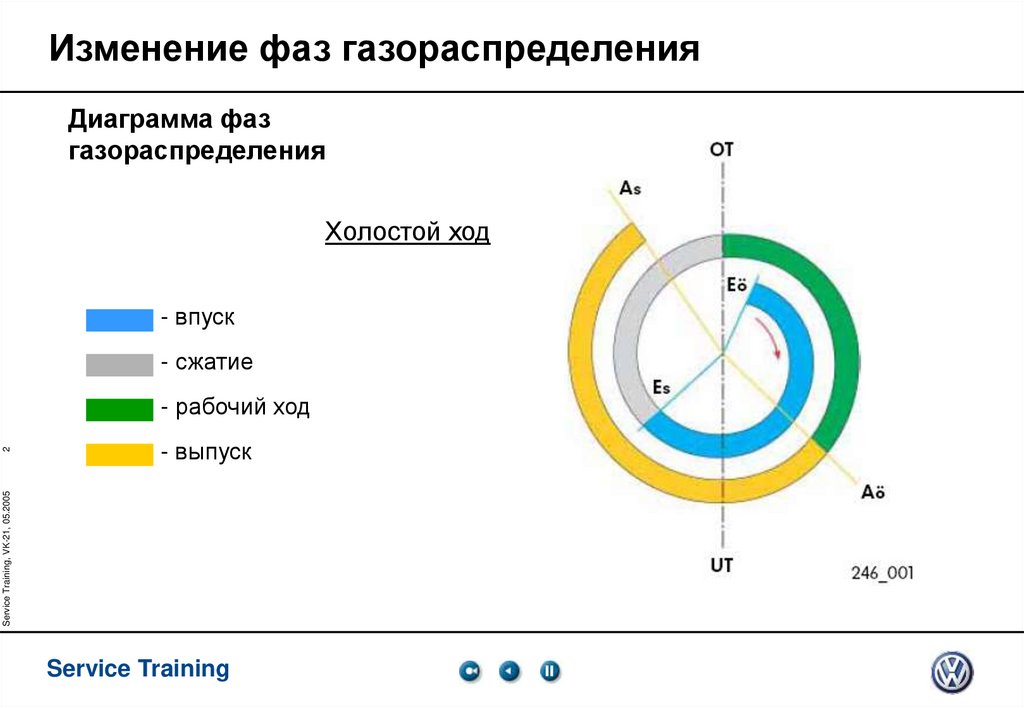

Диаграмма фаз
газораспределения
Холостой ход
- впуск
- сжатие
- выпуск
Service Training, VK-21, 05.2005
2
- рабочий ход
Service Training

3. Изменение фаз газораспределения

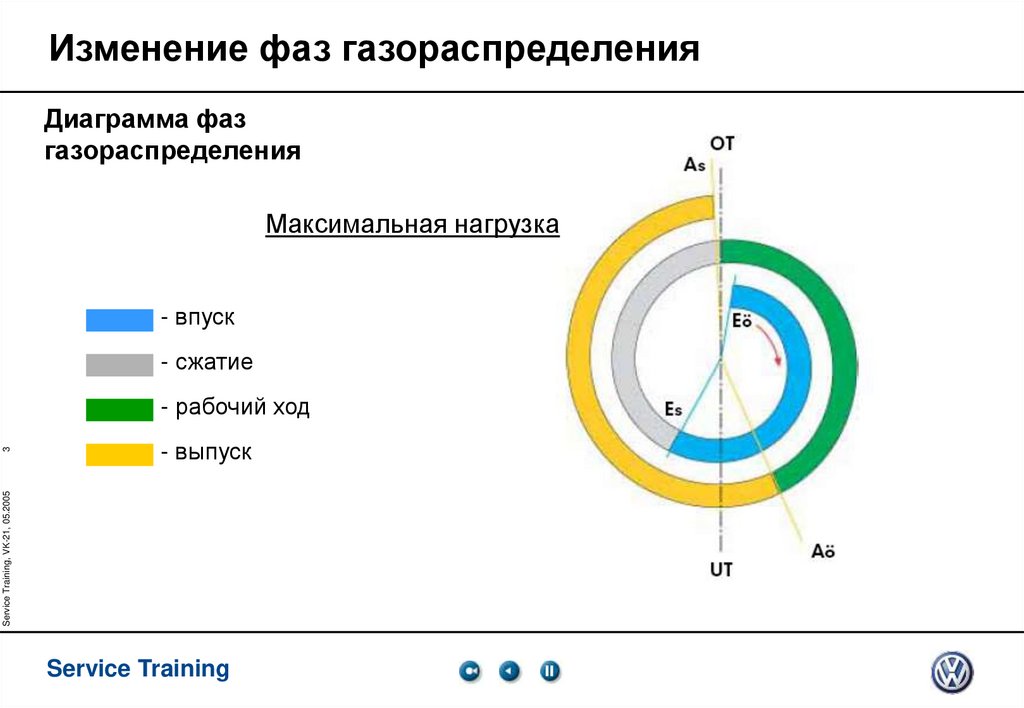

Диаграмма фаз
газораспределения
Максимальная нагрузка
- впуск
- сжатие
- выпуск
Service Training, VK-21, 05.2005
3
- рабочий ход
Service Training

4. Изменение фаз газораспределения

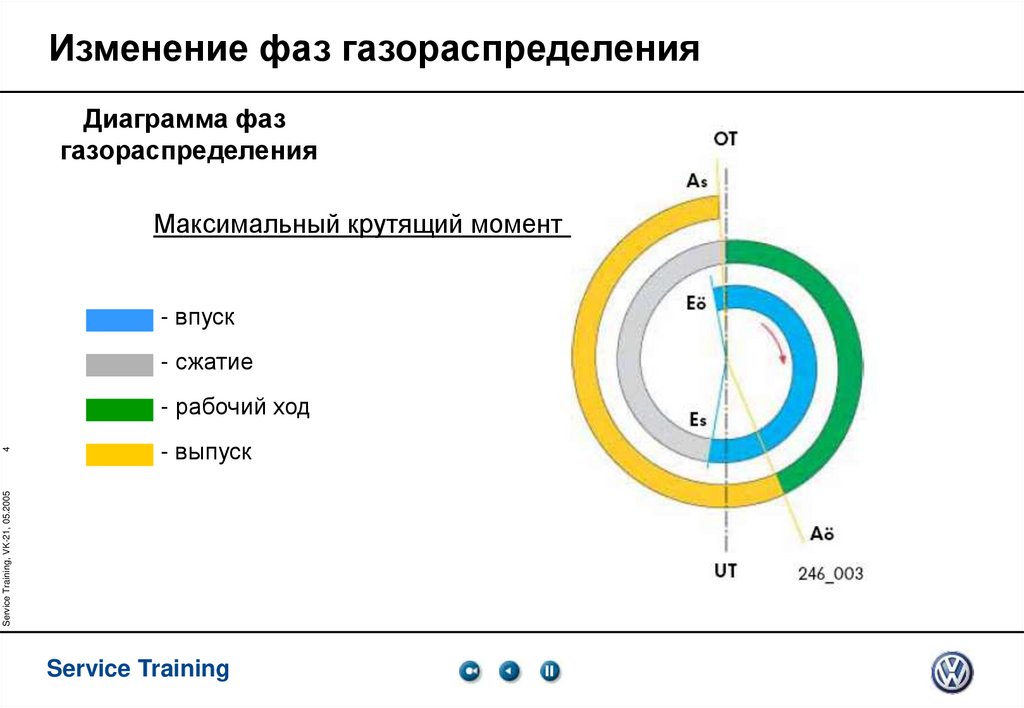

Диаграмма фаз
газораспределения
Максимальный крутящий момент
- впуск
- сжатие
- выпуск
Service Training, VK-21, 05.2005
4
- рабочий ход
Service Training

5. Изменение фаз газораспределения

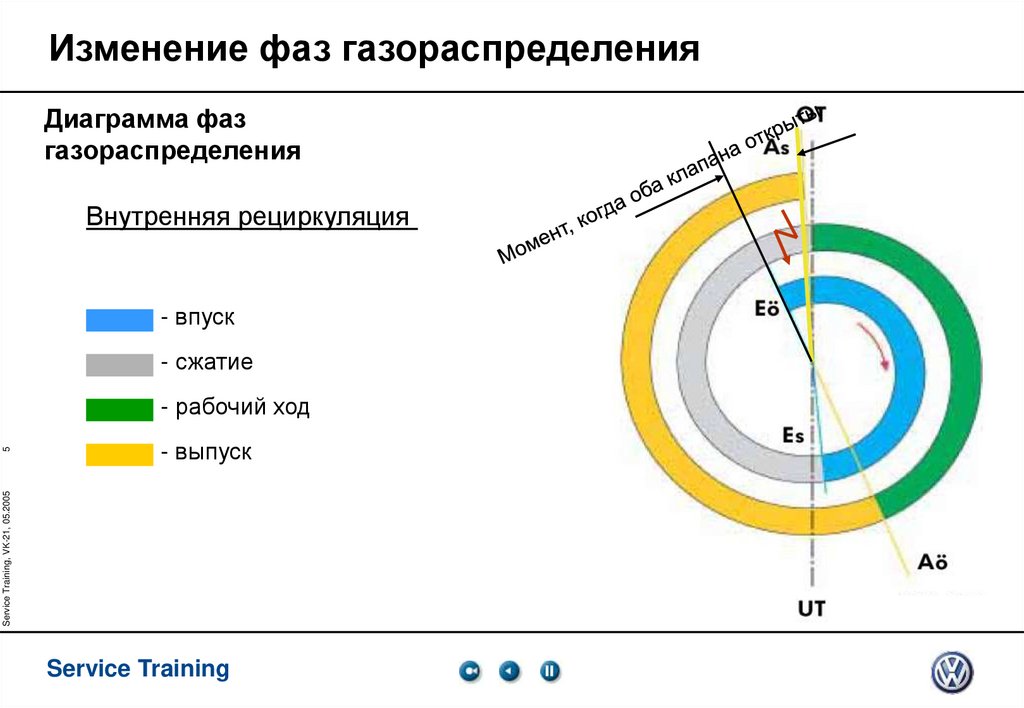

Диаграмма фаз
газораспределения
Внутренняя рециркуляция
- впуск
- сжатие
- выпуск
Service Training, VK-21, 05.2005
5
- рабочий ход
Service Training

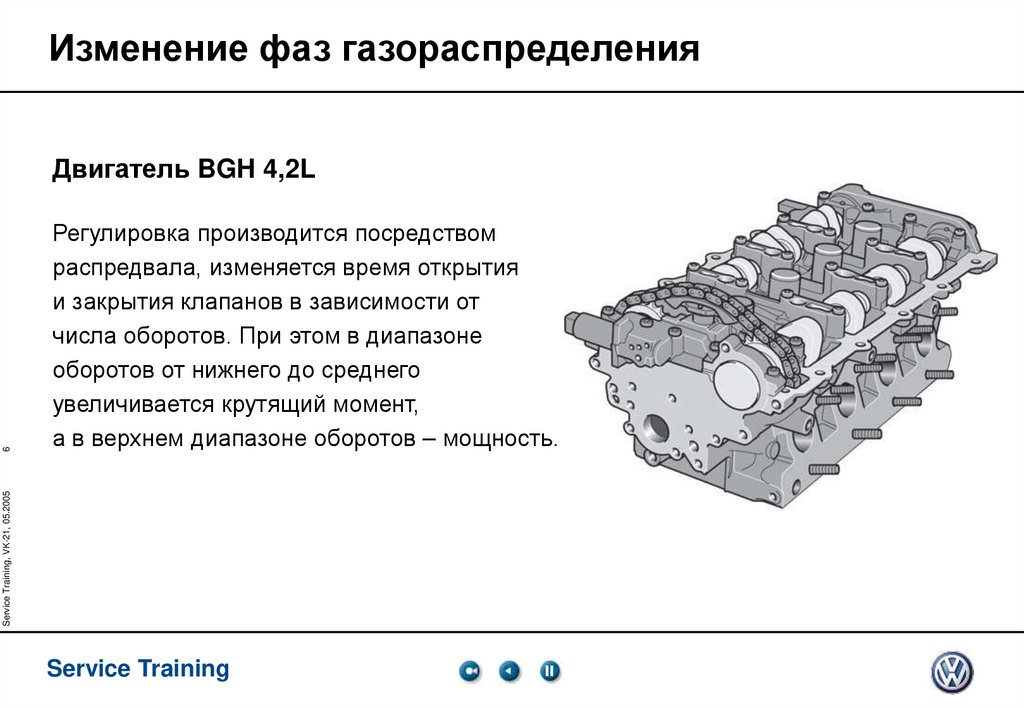

6. Изменение фаз газораспределения

Регулировка производится посредством
распредвала, изменяется время открытия
и закрытия клапанов в зависимости от
числа оборотов. При этом в диапазоне
оборотов от нижнего до среднего
увеличивается крутящий момент,
а в верхнем диапазоне оборотов – мощность.
Service Training, VK-21, 05.2005
6

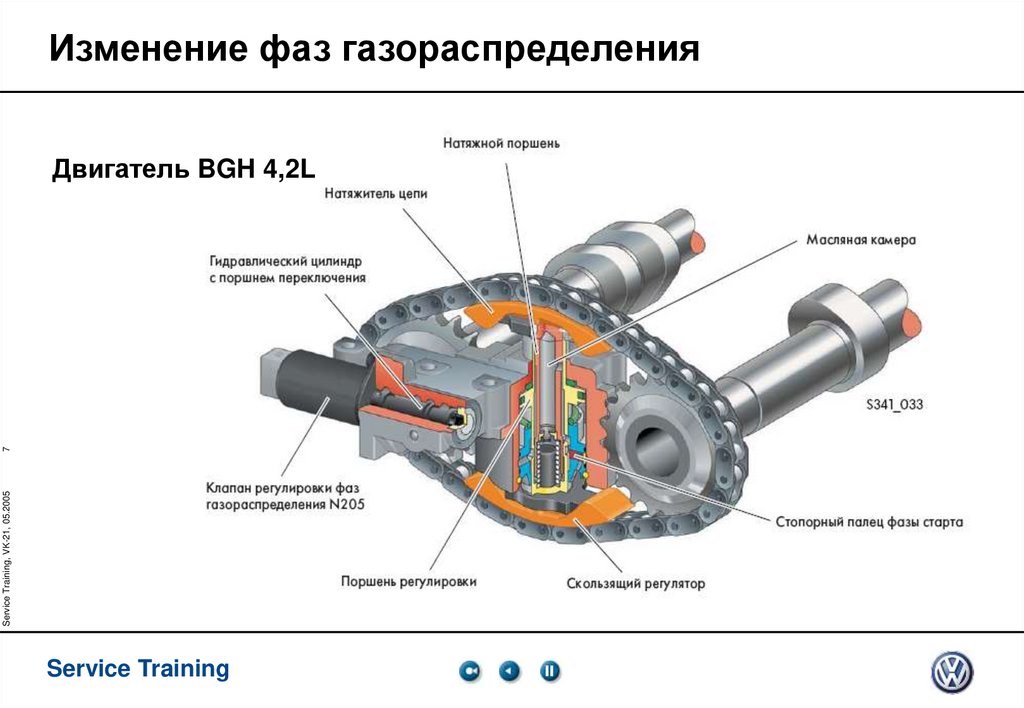

Двигатель BGH 4,2L
Service Training

7. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
7
Двигатель BGH 4,2L
Service Training

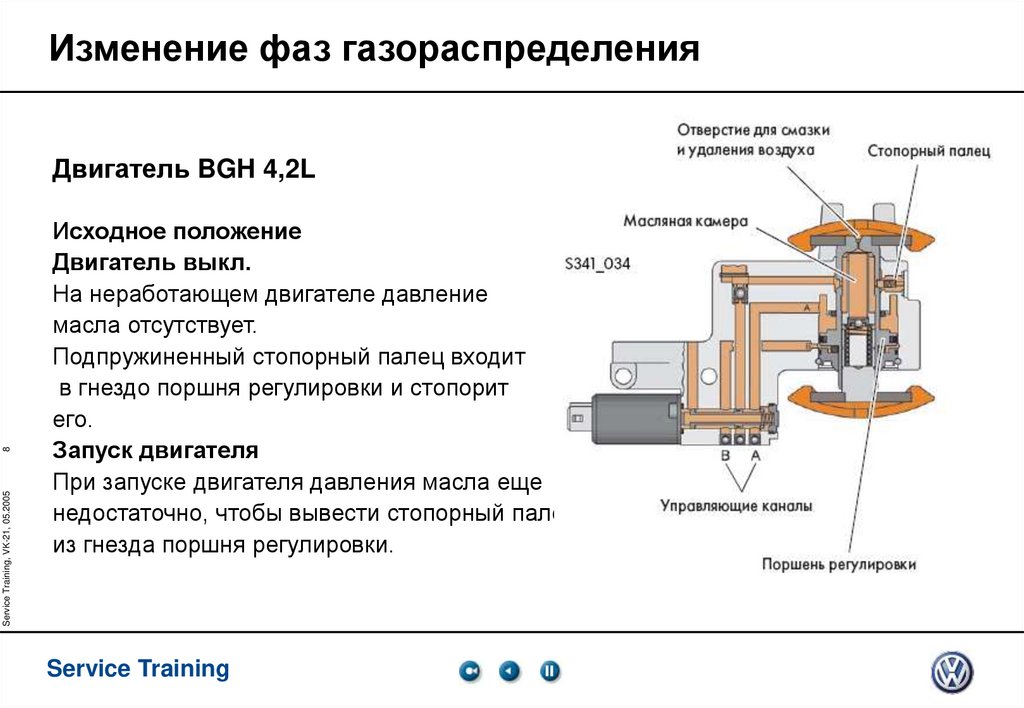

8. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
8
Двигатель BGH 4,2L
Исходное положение
Двигатель выкл.
На неработающем двигателе давление
масла отсутствует.
Подпружиненный стопорный палец входит
в гнездо поршня регулировки и стопорит
его.
Запуск двигателя
При запуске двигателя давления масла еще
недостаточно, чтобы вывести стопорный палец
из гнезда поршня регулировки.
Service Training

9. Изменение фаз газораспределения

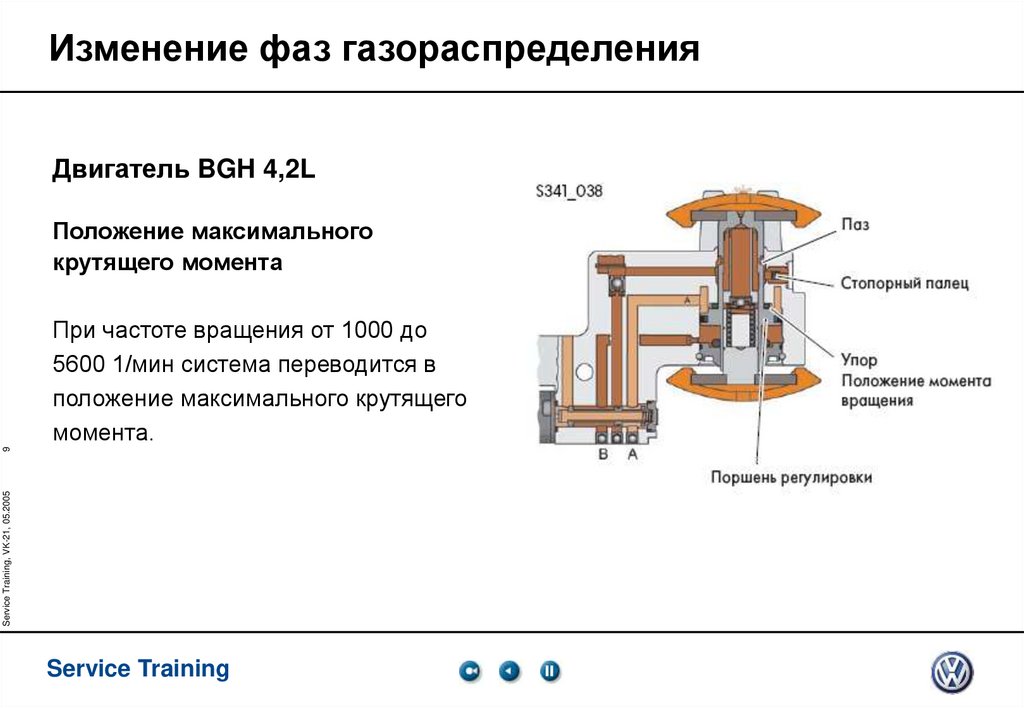

Двигатель BGH 4,2L
Положение максимального
крутящего момента
Service Training, VK-21, 05.2005
9
При частоте вращения от 1000 до
5600 1/мин система переводится в
положение максимального крутящего
момента.
Service Training

10. Изменение фаз газораспределения

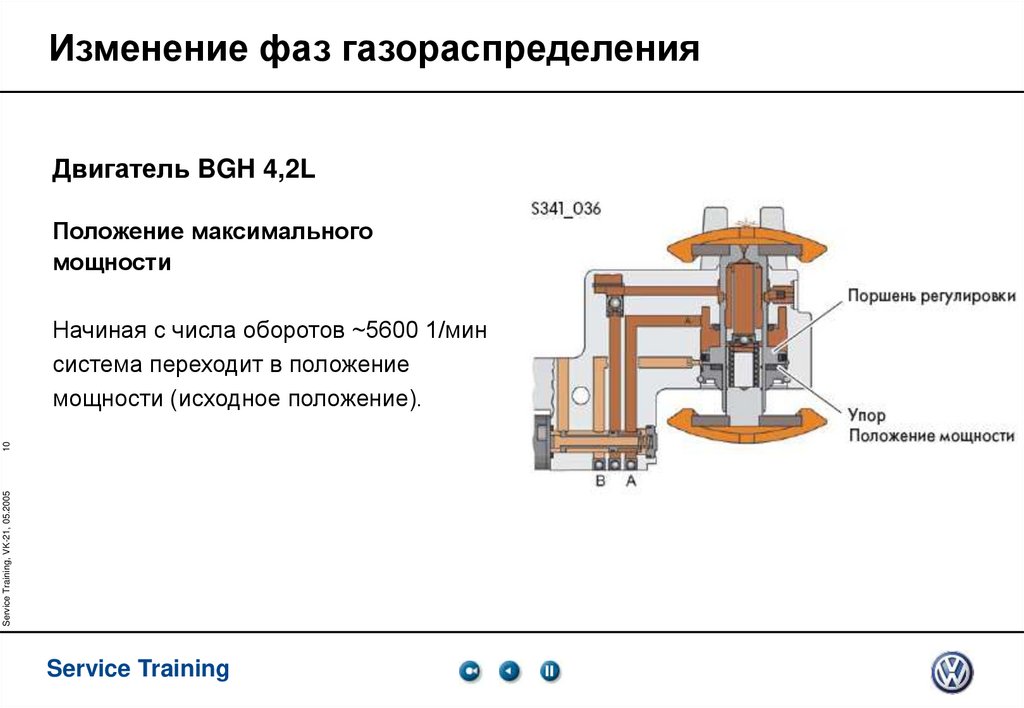

Двигатель BGH 4,2L
Положение максимального
мощности
Service Training, VK-21, 05.2005
10
Начиная с числа оборотов ~5600 1/мин
система переходит в положение
мощности (исходное положение).
Service Training

11. Изменение фаз газораспределения

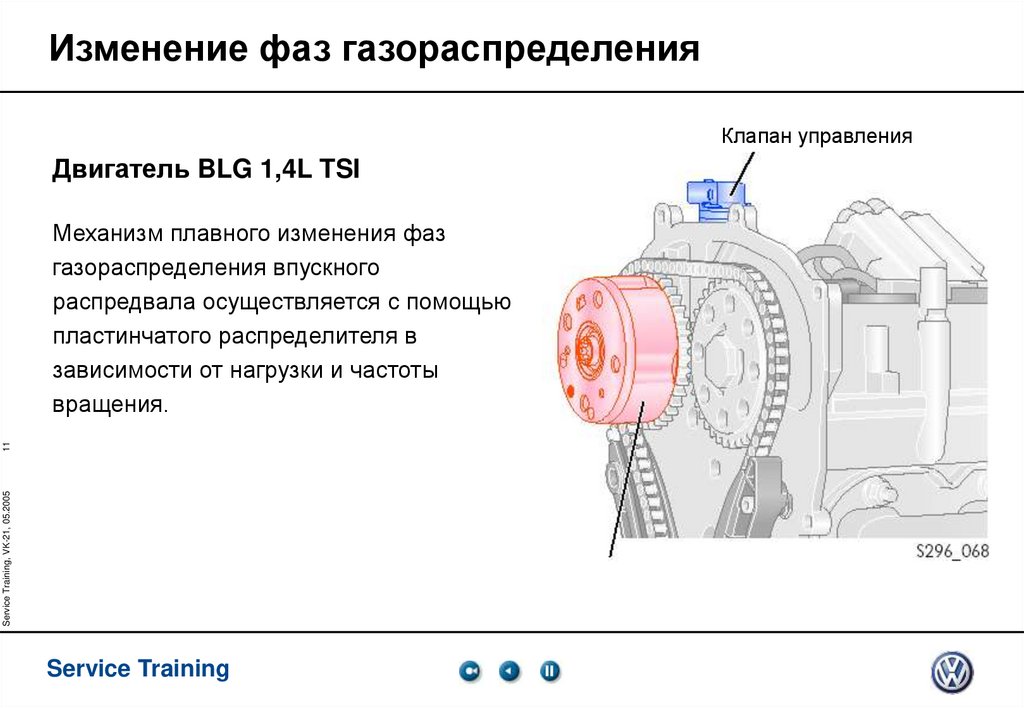

Клапан управления
Двигатель BLG 1,4L TSI
Service Training, VK-21, 05.2005
11
Механизм плавного изменения фаз
газораспределения впускного
распредвала осуществляется с помощью
пластинчатого распределителя в
зависимости от нагрузки и частоты
вращения.
Service Training

12. Изменение фаз газораспределения

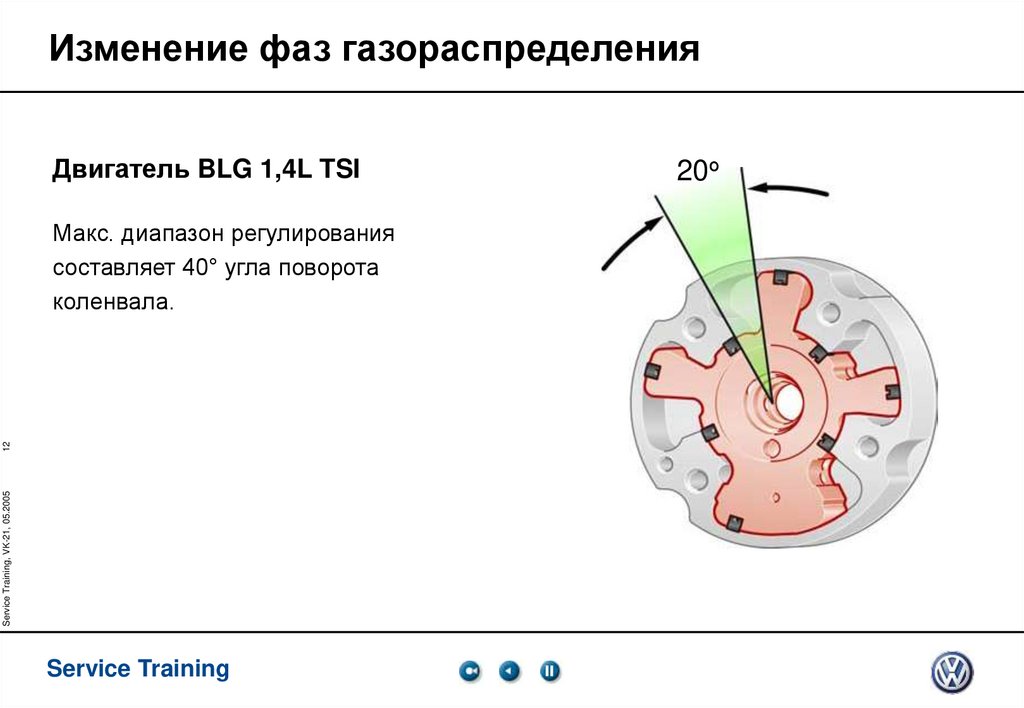

Двигатель BLG 1,4L TSI
Service Training, VK-21, 05.2005
12
Макс. диапазон регулирования
составляет 40° угла поворота
коленвала.
Service Training
20о

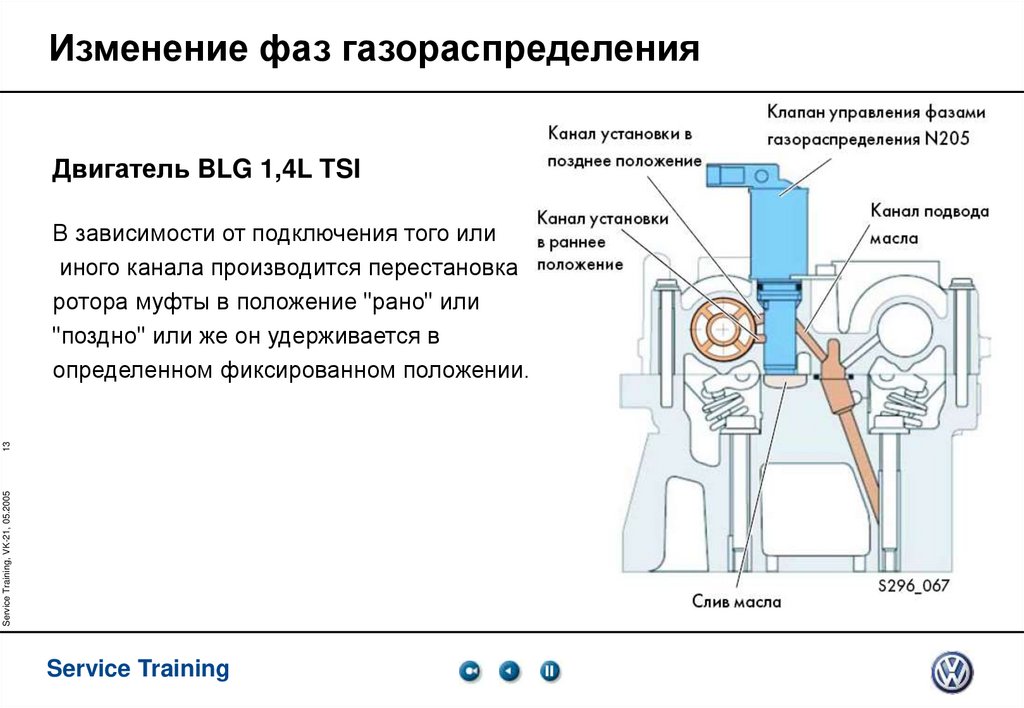

13. Изменение фаз газораспределения

Двигатель BLG 1,4L TSI
Service Training, VK-21, 05.2005
13
В зависимости от подключения того или
иного канала производится перестановка
ротора муфты в положение "рано" или
"поздно" или же он удерживается в
определенном фиксированном положении.
Service Training

14. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
14

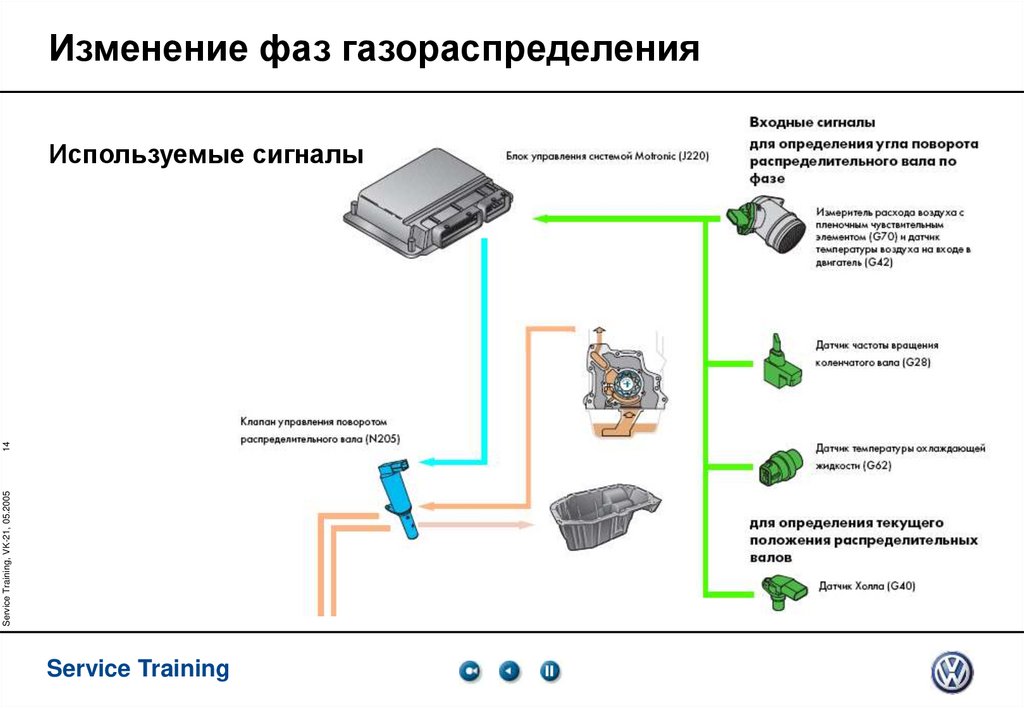

Используемые сигналы
Service Training

15. Изменение фаз газораспределения

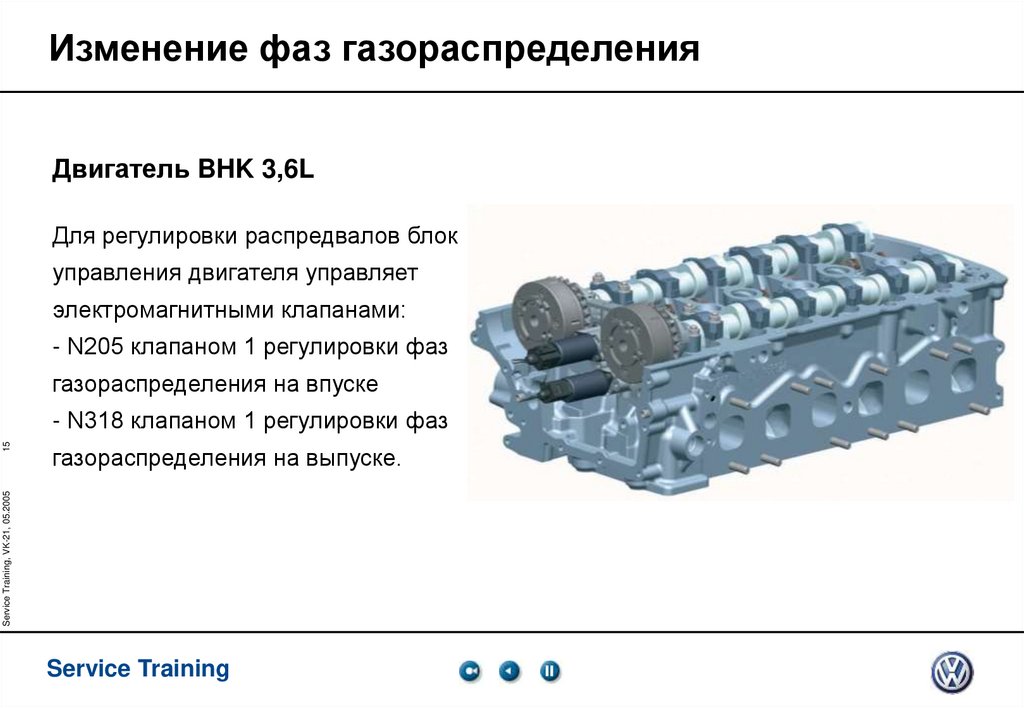

Двигатель BHK 3,6L
Для регулировки распредвалов блок
управления двигателя управляет
электромагнитными клапанами:
- N205 клапаном 1 регулировки фаз
газораспределения на впуске
газораспределения на выпуске.
Service Training, VK-21, 05.2005
15
- N318 клапаном 1 регулировки фаз
Service Training

16. Изменение фаз газораспределения

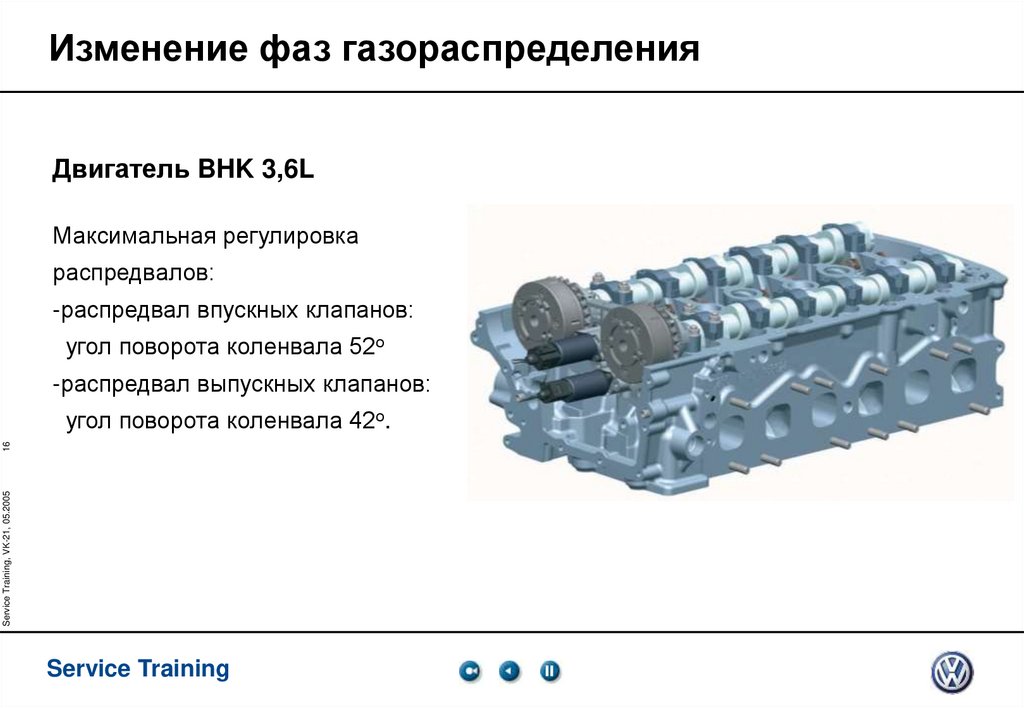

Двигатель BHK 3,6L
Максимальная регулировка
распредвалов:
-распредвал впускных клапанов:
угол поворота коленвала 52о
-распредвал выпускных клапанов:
Service Training, VK-21, 05.2005
16
угол поворота коленвала 42о.
Service Training

17. Изменение фаз газораспределения

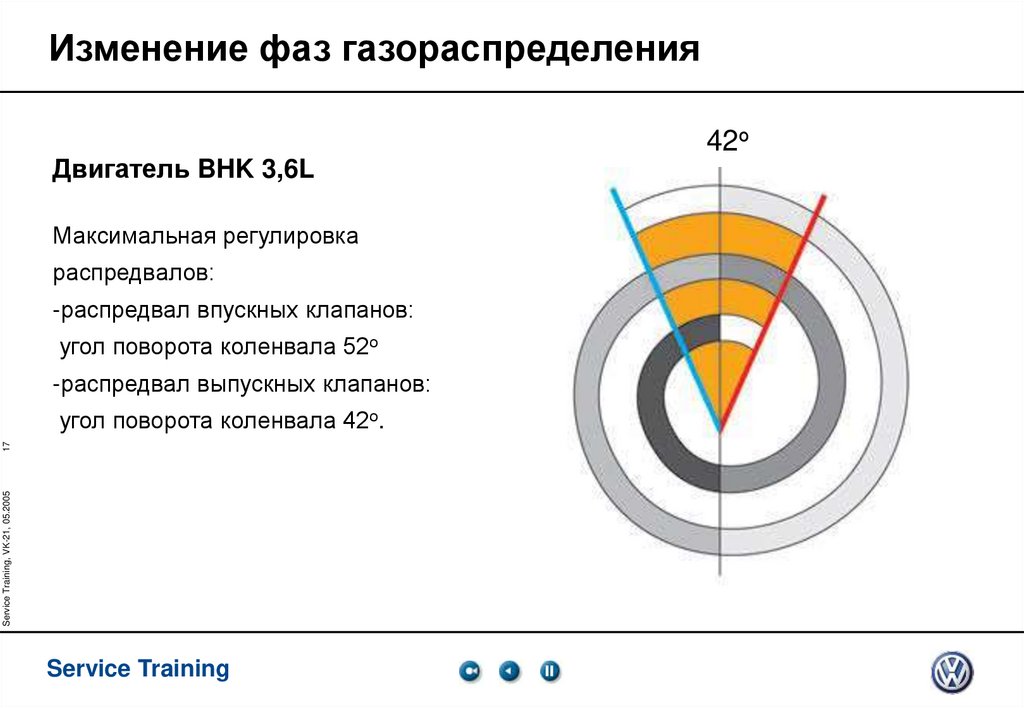

Двигатель BHK 3,6L
Максимальная регулировка
распредвалов:
-распредвал впускных клапанов:
угол поворота коленвала 52о
-распредвал выпускных клапанов:
Service Training, VK-21, 05.2005
17
угол поворота коленвала 42о.
Service Training
42о

18. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
18

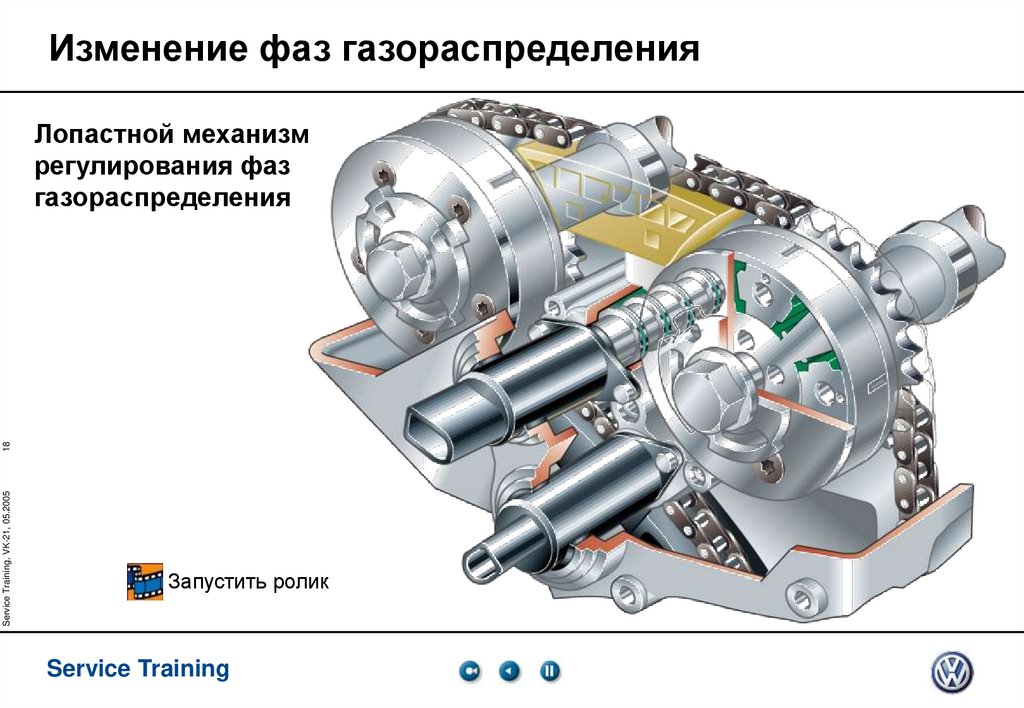

Лопастной механизм
регулирования фаз
газораспределения
Запустить ролик
Service Training

19. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
19

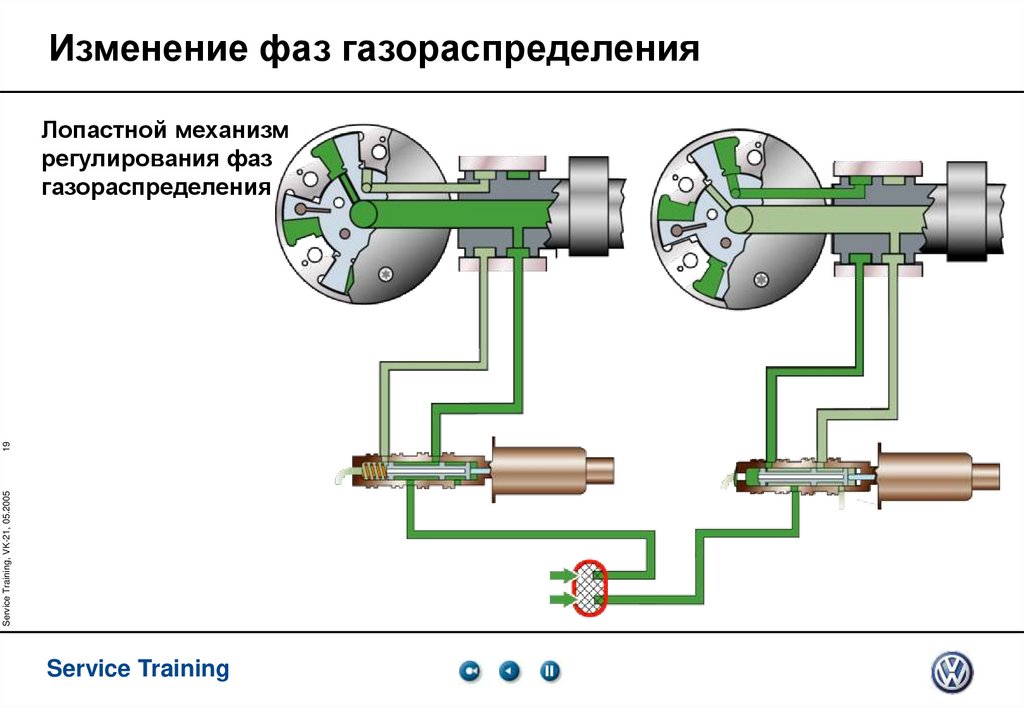

Лопастной механизм
регулирования фаз
газораспределения
Service Training

20. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
20

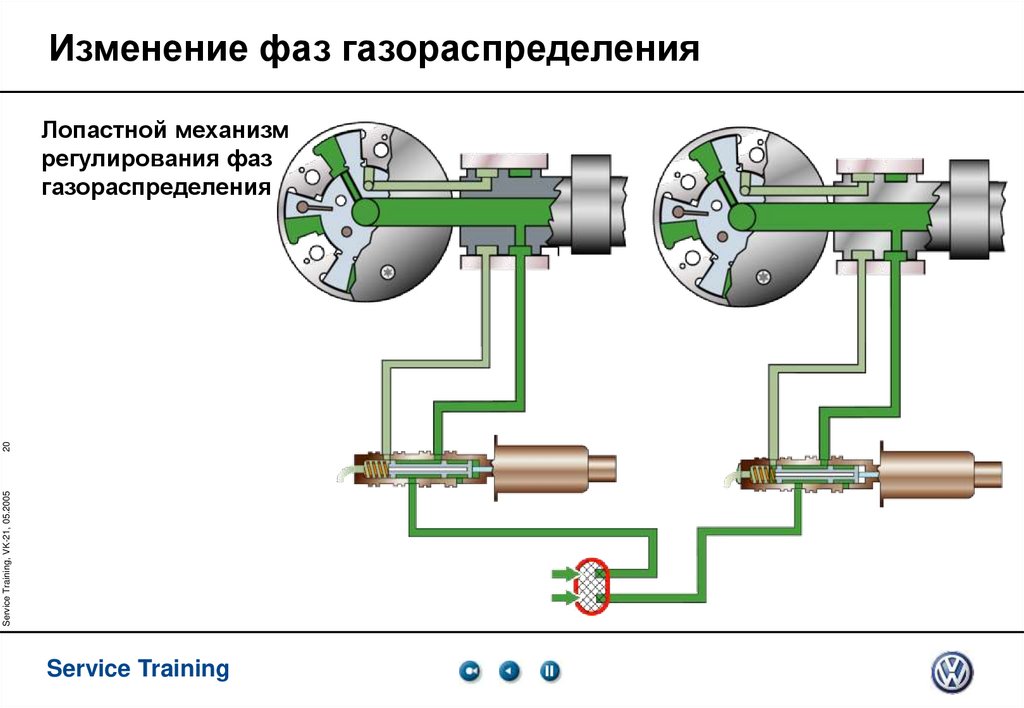

Лопастной механизм
регулирования фаз
газораспределения
Service Training

21. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
21

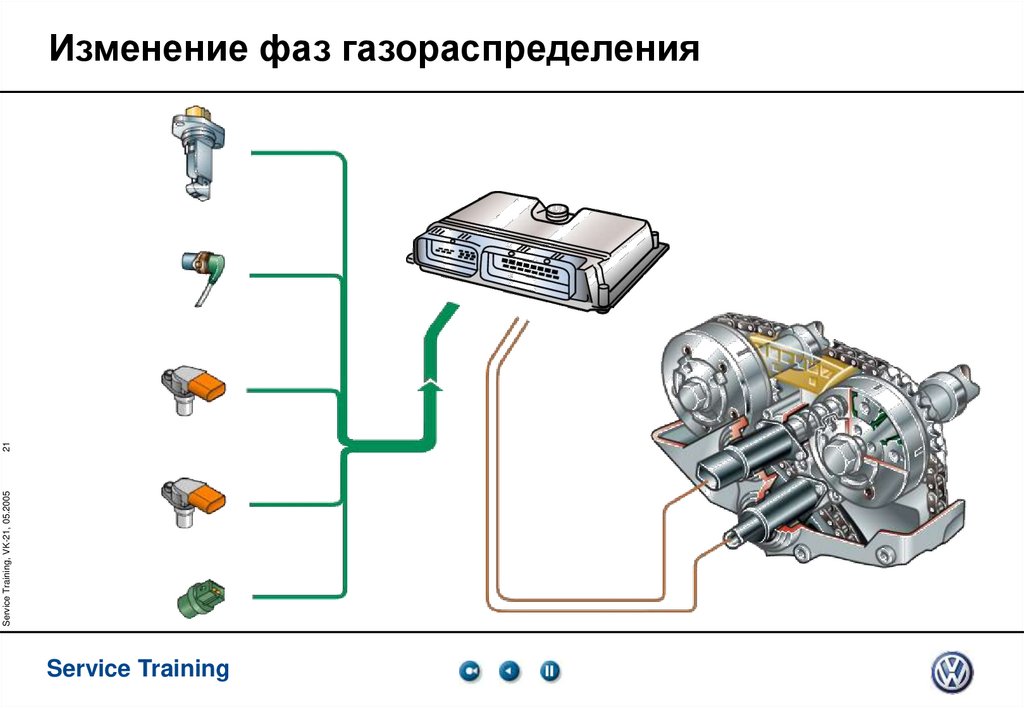

Изменение фаз газораспределения
Service Training

22. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
22

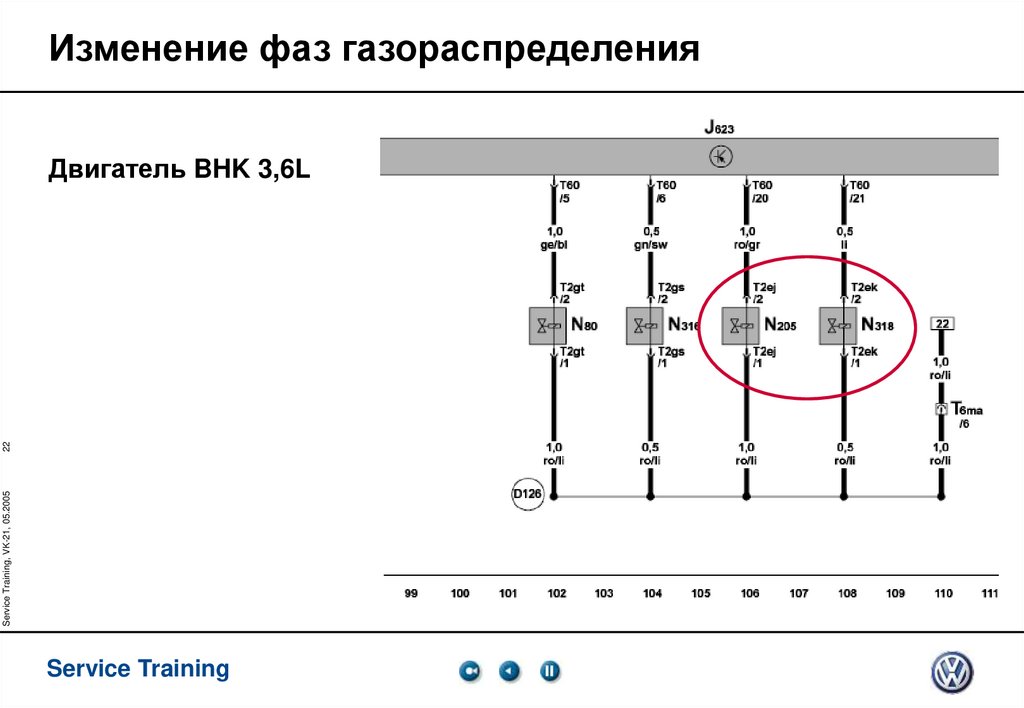

Двигатель BHK 3,6L
Service Training

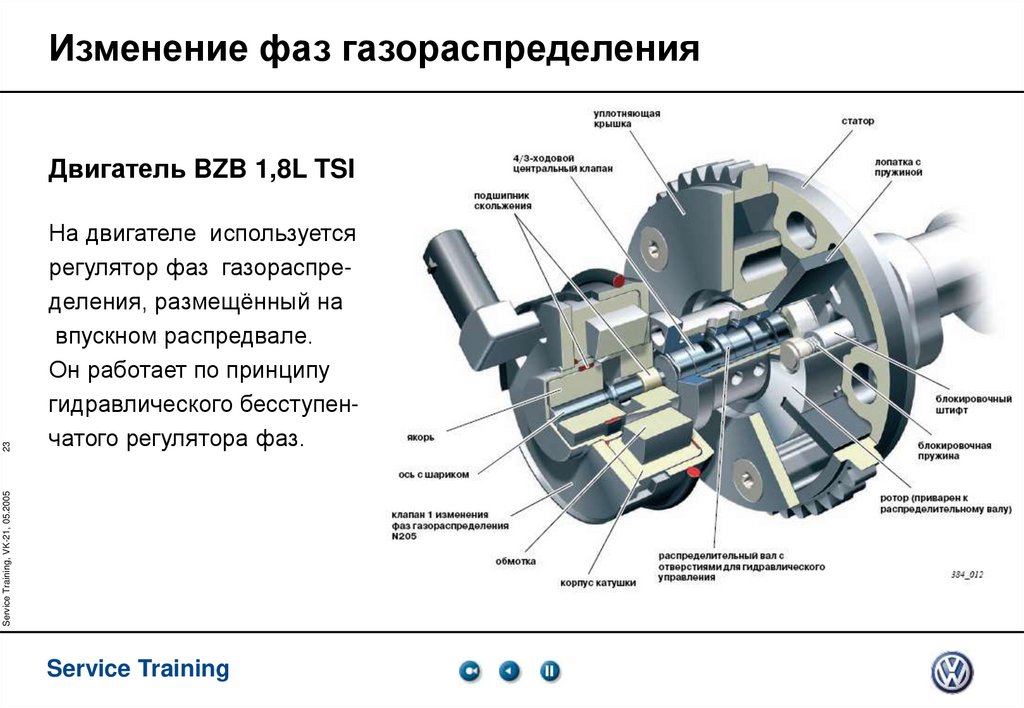

23. Изменение фаз газораспределения

На двигателе используется
регулятор фаз газораспределения, размещённый на
впускном распредвале.
Он работает по принципу
гидравлического бесступенчатого регулятора фаз.
Service Training, VK-21, 05.2005
23
Двигатель BZB 1,8L TSI
Service Training

24. Изменение фаз газораспределения

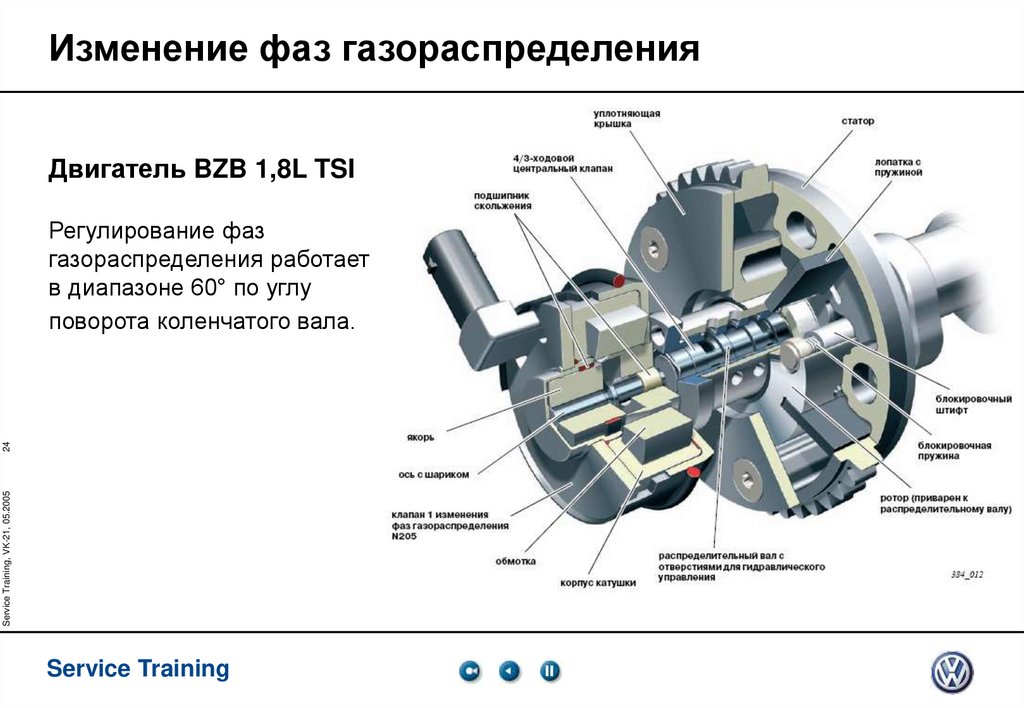

Двигатель BZB 1,8L TSI
Service Training, VK-21, 05.2005
24
Регулирование фаз
газораспределения работает
в диапазоне 60° по углу
поворота коленчатого вала.
Service Training

25. Изменение фаз газораспределения

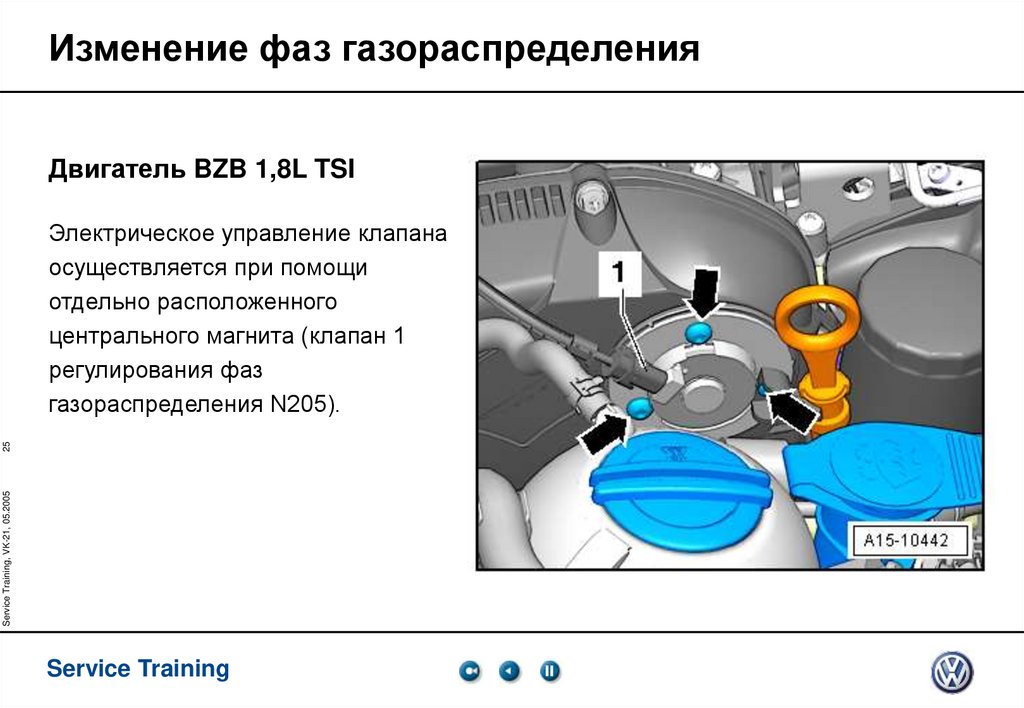

Двигатель BZB 1,8L TSI
Service Training, VK-21, 05.2005
25
Электрическое управление клапана
осуществляется при помощи
отдельно расположенного
центрального магнита (клапан 1
регулирования фаз
газораспределения N205).
Service Training

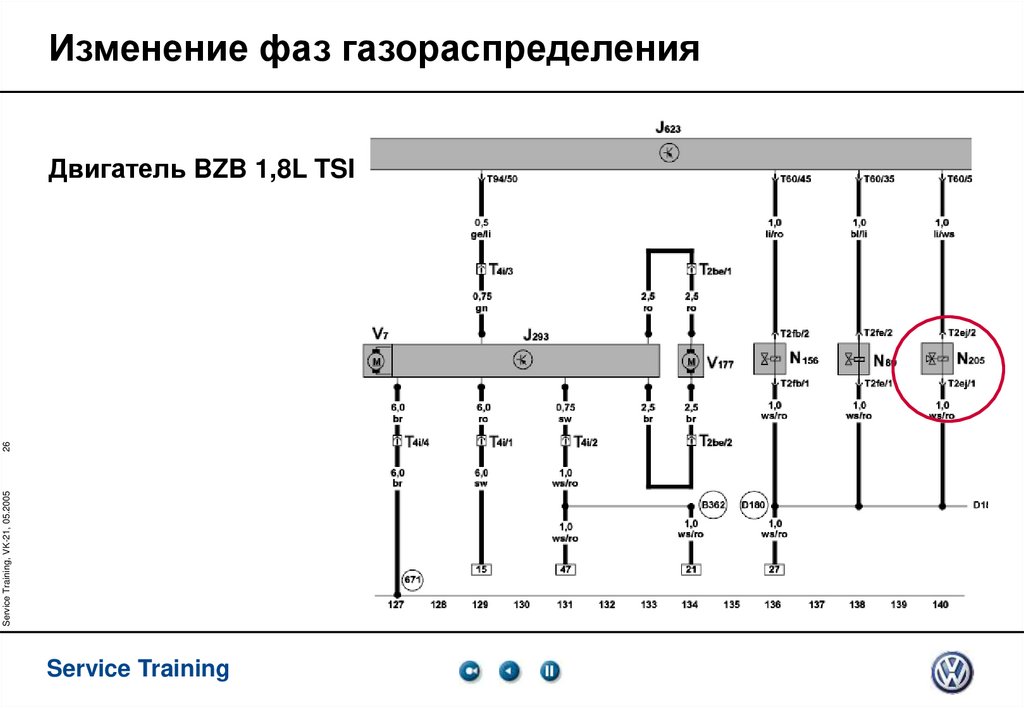

26. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
26
Двигатель BZB 1,8L TSI
Service Training

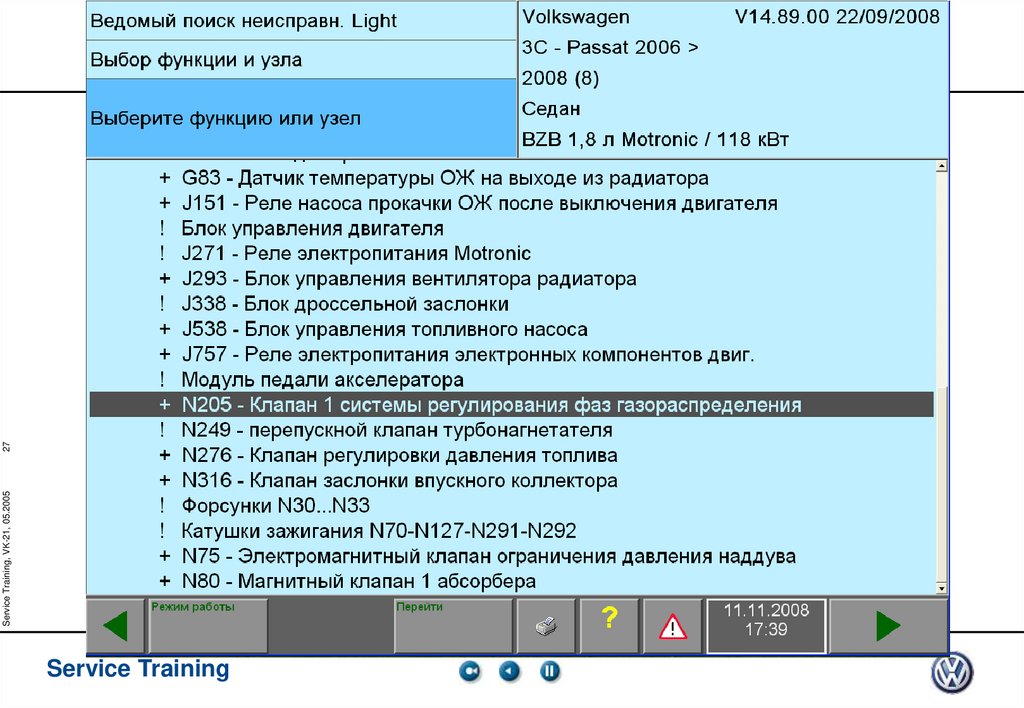

27. Изменение фаз газораспределения

Service Training, VK-21, 05.2005
27
Изменение фаз газораспределения
