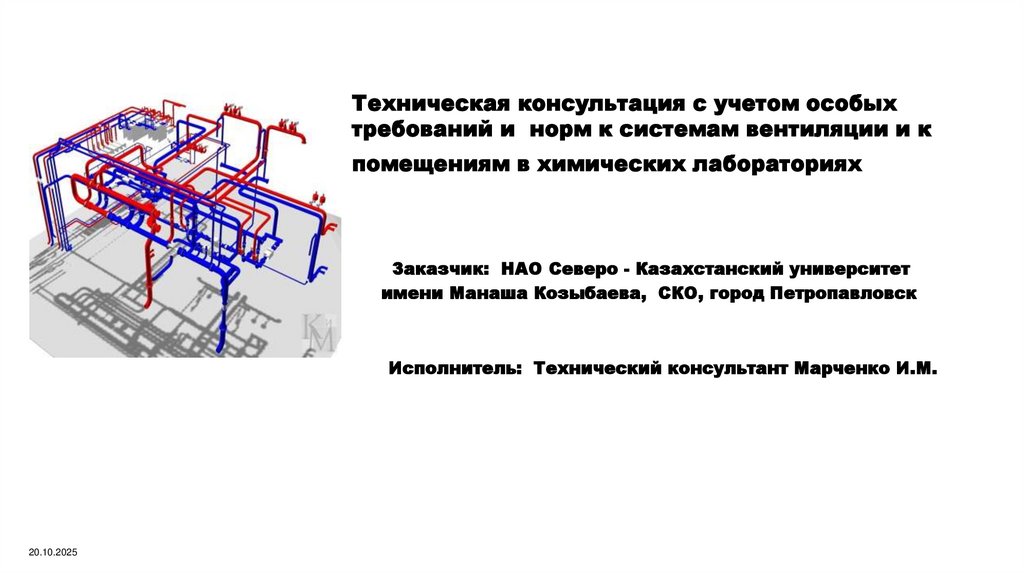

1. Техническая консультация с учетом особых требований и норм к системам вентиляции и к помещениям в химических лабораториях

Заказчик: НАО Северо - Казахстанский университет
имени Манаша Козыбаева, СКО, город Петропавловск
Исполнитель: Технический консультант Марченко И.М.
20.10.2025

2.

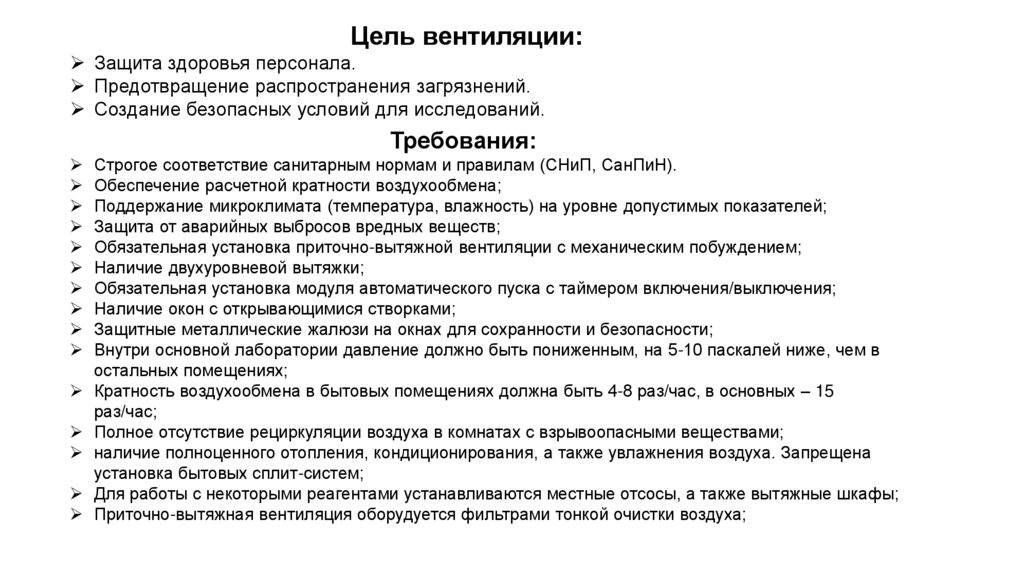

Цель вентиляции:
Защита здоровья персонала.
Предотвращение распространения загрязнений.
Создание безопасных условий для исследований.
Требования:
Строгое соответствие санитарным нормам и правилам (СНиП, СанПиН).
Обеспечение расчетной кратности воздухообмена;
Поддержание микроклимата (температура, влажность) на уровне допустимых показателей;
Защита от аварийных выбросов вредных веществ;
Обязательная установка приточно-вытяжной вентиляции с механическим побуждением;
Наличие двухуровневой вытяжки;
Обязательная установка модуля автоматического пуска с таймером включения/выключения;
Наличие окон с открывающимися створками;
Защитные металлические жалюзи на окнах для сохранности и безопасности;
Внутри основной лаборатории давление должно быть пониженным, на 5-10 паскалей ниже, чем в
остальных помещениях;
Кратность воздухообмена в бытовых помещениях должна быть 4-8 раз/час, в основных – 15
раз/час;
Полное отсутствие рециркуляции воздуха в комнатах с взрывоопасными веществами;
наличие полноценного отопления, кондиционирования, а также увлажнения воздуха. Запрещена
установка бытовых сплит-систем;
Для работы с некоторыми реагентами устанавливаются местные отсосы, а также вытяжные шкафы;
Приточно-вытяжная вентиляция оборудуется фильтрами тонкой очистки воздуха;

3.

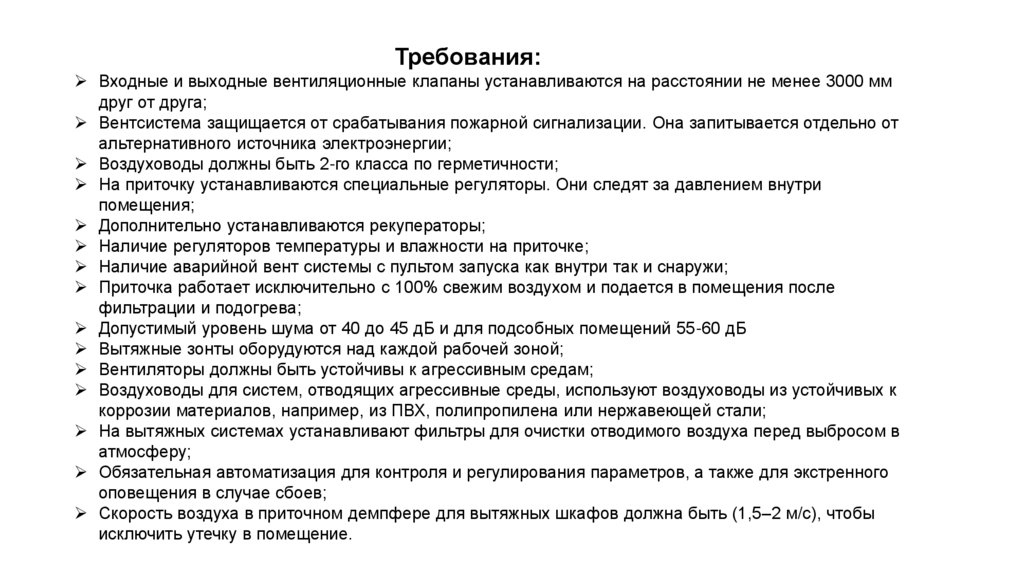

Требования:
Входные и выходные вентиляционные клапаны устанавливаются на расстоянии не менее 3000 мм
друг от друга;
Вентсистема защищается от срабатывания пожарной сигнализации. Она запитывается отдельно от
альтернативного источника электроэнергии;
Воздуховоды должны быть 2-го класса по герметичности;
На приточку устанавливаются специальные регуляторы. Они следят за давлением внутри
помещения;
Дополнительно устанавливаются рекуператоры;
Наличие регуляторов температуры и влажности на приточке;
Наличие аварийной вент системы с пультом запуска как внутри так и снаружи;
Приточка работает исключительно с 100% свежим воздухом и подается в помещения после
фильтрации и подогрева;
Допустимый уровень шума от 40 до 45 дБ и для подсобных помещений 55-60 дБ
Вытяжные зонты оборудуются над каждой рабочей зоной;
Вентиляторы должны быть устойчивы к агрессивным средам;
Воздуховоды для систем, отводящих агрессивные среды, используют воздуховоды из устойчивых к
коррозии материалов, например, из ПВХ, полипропилена или нержавеющей стали;
На вытяжных системах устанавливают фильтры для очистки отводимого воздуха перед выбросом в
атмосферу;
Обязательная автоматизация для контроля и регулирования параметров, а также для экстренного
оповещения в случае сбоев;
Скорость воздуха в приточном демпфере для вытяжных шкафов должна быть (1,5–2 м/с), чтобы
исключить утечку в помещение.

4.

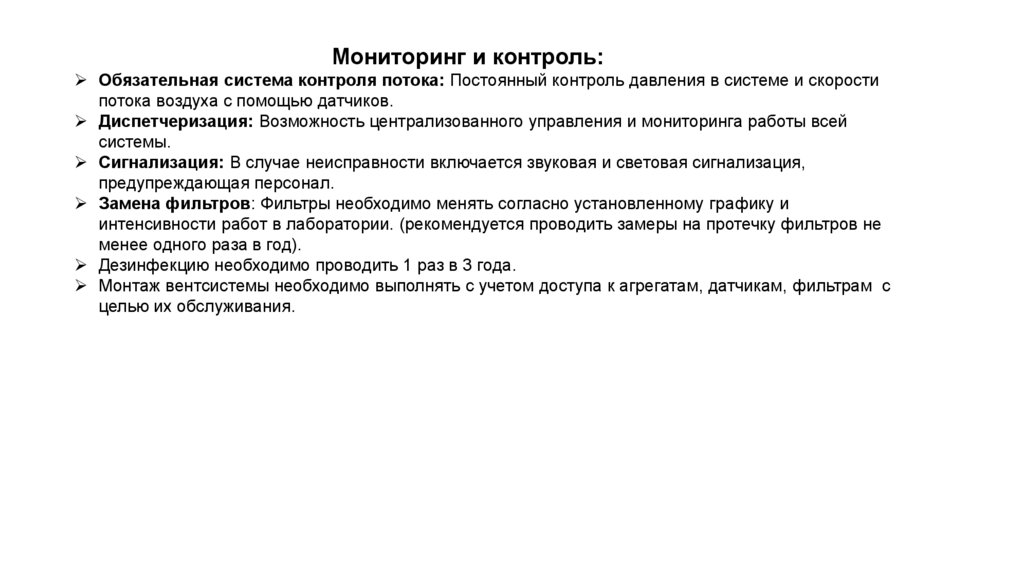

Мониторинг и контроль:
Обязательная система контроля потока: Постоянный контроль давления в системе и скорости
потока воздуха с помощью датчиков.
Диспетчеризация: Возможность централизованного управления и мониторинга работы всей
системы.
Сигнализация: В случае неисправности включается звуковая и световая сигнализация,
предупреждающая персонал.
Замена фильтров: Фильтры необходимо менять согласно установленному графику и
интенсивности работ в лаборатории. (рекомендуется проводить замеры на протечку фильтров не
менее одного раза в год).
Дезинфекцию необходимо проводить 1 раз в 3 года.
Монтаж вентсистемы необходимо выполнять с учетом доступа к агрегатам, датчикам, фильтрам с
целью их обслуживания.

5.

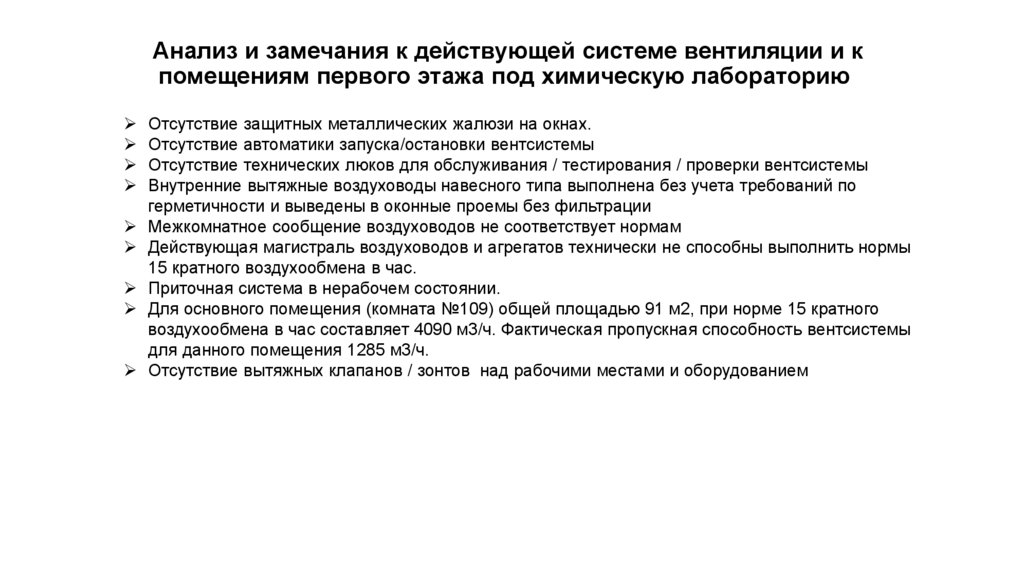

Анализ и замечания к действующей системе вентиляции и к
помещениям первого этажа под химическую лабораторию
Отсутствие защитных металлических жалюзи на окнах.
Отсутствие автоматики запуска/остановки вентсистемы
Отсутствие технических люков для обслуживания / тестирования / проверки вентсистемы
Внутренние вытяжные воздуховоды навесного типа выполнена без учета требований по
герметичности и выведены в оконные проемы без фильтрации
Межкомнатное сообщение воздуховодов не соответствует нормам
Действующая магистраль воздуховодов и агрегатов технически не способны выполнить нормы
15 кратного воздухообмена в час.
Приточная система в нерабочем состоянии.
Для основного помещения (комната №109) общей площадью 91 м2, при норме 15 кратного
воздухообмена в час составляет 4090 м3/ч. Фактическая пропускная способность вентсистемы
для данного помещения 1285 м3/ч.
Отсутствие вытяжных клапанов / зонтов над рабочими местами и оборудованием

6.

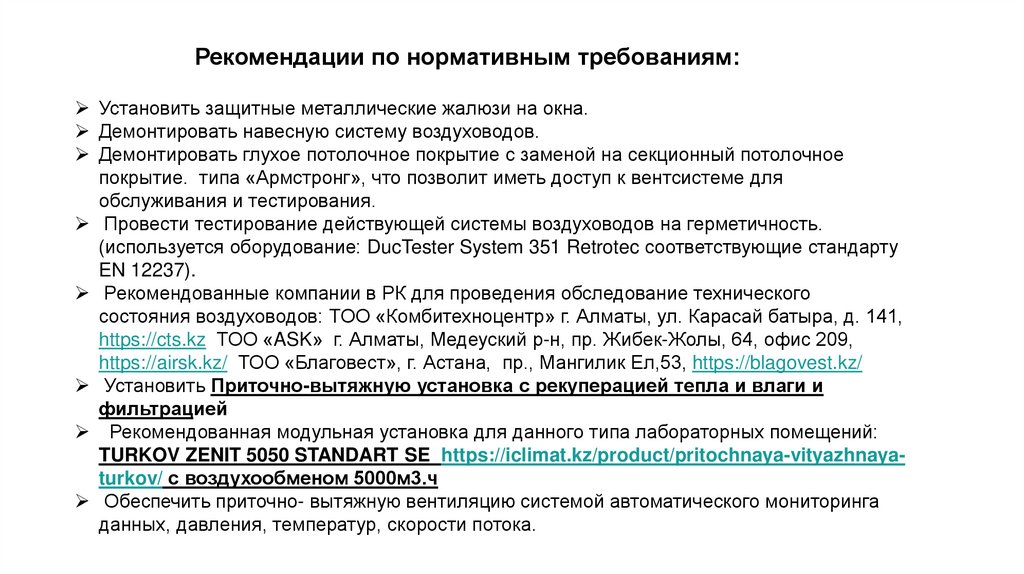

Рекомендации по нормативным требованиям:
Установить защитные металлические жалюзи на окна.
Демонтировать навесную систему воздуховодов.
Демонтировать глухое потолочное покрытие с заменой на секционный потолочное
покрытие. типа «Армстронг», что позволит иметь доступ к вентсистеме для
обслуживания и тестирования.
Провести тестирование действующей системы воздуховодов на герметичность.
(используется оборудование: DucTester System 351 Retrotec соответствующие стандарту
EN 12237).
Рекомендованные компании в РК для проведения обследование технического
состояния воздуховодов: ТОО «Комбитехноцентр» г. Алматы, ул. Карасай батыра, д. 141,
https://cts.kz ТОО «ASK» г. Алматы, Медеуский р-н, пр. Жибек-Жолы, 64, офис 209,
https://airsk.kz/ ТОО «Благовест», г. Астана, пр., Мангилик Ел,53, https://blagovest.kz/
Установить Приточно-вытяжную установка c рекуперацией тепла и влаги и
фильтрацией
Рекомендованная модульная установка для данного типа лабораторных помещений:
TURKOV ZENIT 5050 STANDART SE https://iclimat.kz/product/pritochnaya-vityazhnayaturkov/ с воздухообменом 5000м3.ч
Обеспечить приточно- вытяжную вентиляцию системой автоматического мониторинга
данных, давления, температур, скорости потока.

7.

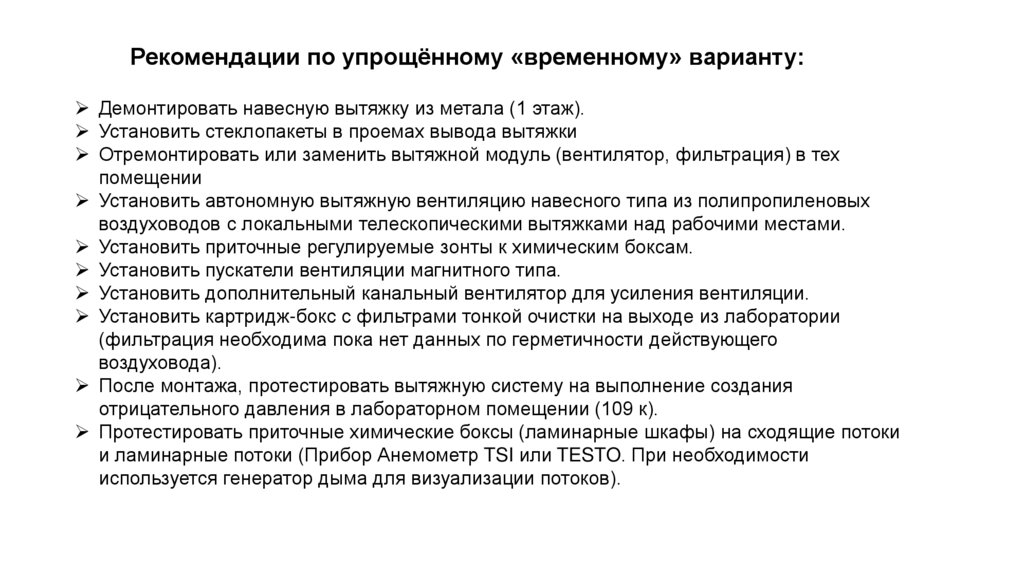

Рекомендации по упрощённому «временному» варианту:
Демонтировать навесную вытяжку из метала (1 этаж).
Установить стеклопакеты в проемах вывода вытяжки
Отремонтировать или заменить вытяжной модуль (вентилятор, фильтрация) в тех
помещении
Установить автономную вытяжную вентиляцию навесного типа из полипропиленовых
воздуховодов с локальными телескопическими вытяжками над рабочими местами.
Установить приточные регулируемые зонты к химическим боксам.
Установить пускатели вентиляции магнитного типа.
Установить дополнительный канальный вентилятор для усиления вентиляции.
Установить картридж-бокс с фильтрами тонкой очистки на выходе из лаборатории
(фильтрация необходима пока нет данных по герметичности действующего
воздуховода).
После монтажа, протестировать вытяжную систему на выполнение создания
отрицательного давления в лабораторном помещении (109 к).
Протестировать приточные химические боксы (ламинарные шкафы) на сходящие потоки
и ламинарные потоки (Прибор Анемометр TSI или TESTO. При необходимости
используется генератор дыма для визуализации потоков).

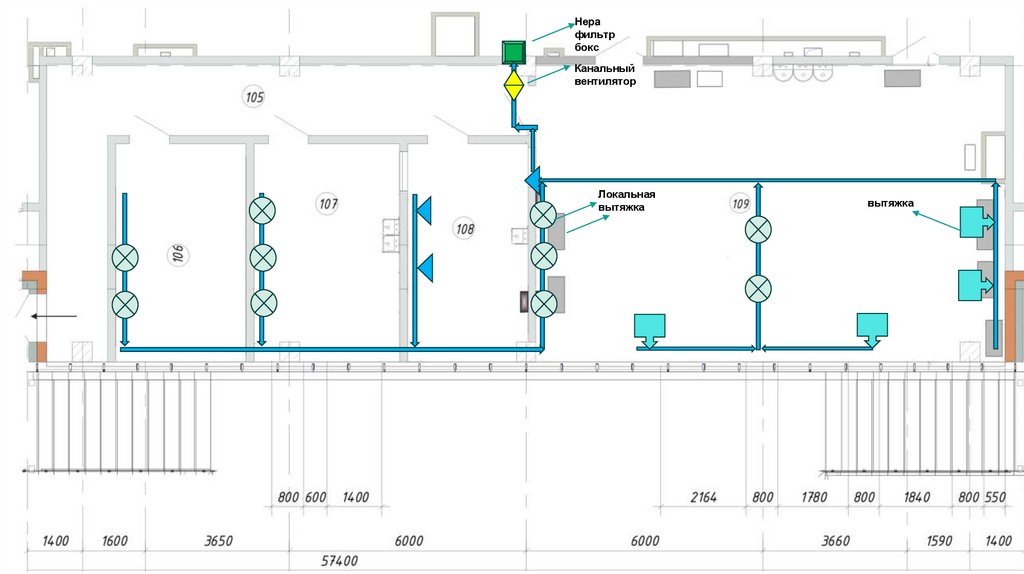

8.

Hеpa
фильтр
бокс
Канальный
вентилятор
Локальная
вытяжка
вытяжка

9.

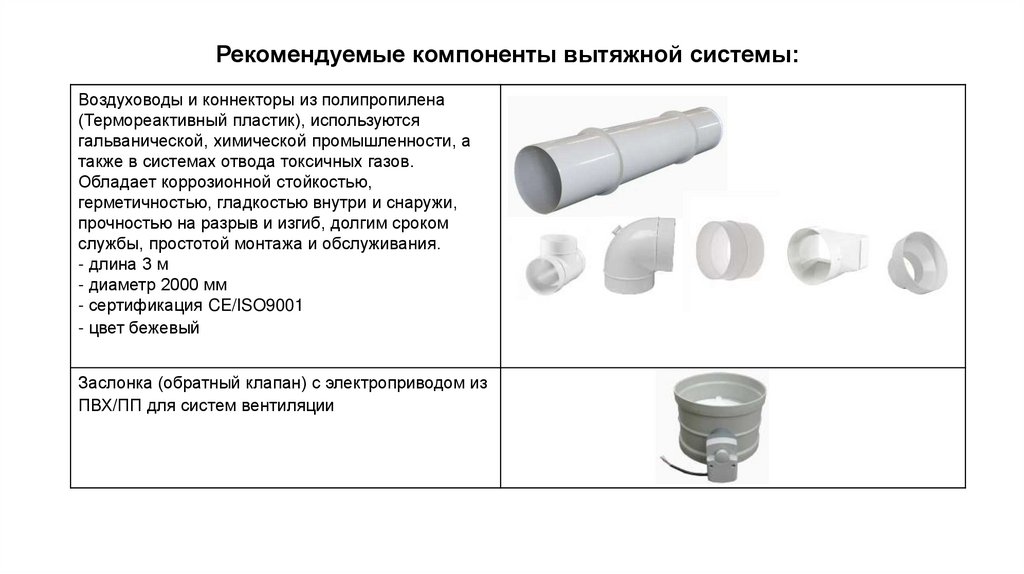

Рекомендуемые компоненты вытяжной системы:
Воздуховоды и коннекторы из полипропилена
(Термореактивный пластик), используются
гальванической, химической промышленности, а
также в системах отвода токсичных газов.
Обладает коррозионной стойкостью,
герметичностью, гладкостью внутри и снаружи,
прочностью на разрыв и изгиб, долгим сроком
службы, простотой монтажа и обслуживания.
- длина 3 м
- диаметр 2000 мм
- сертификация CE/ISO9001
- цвет бежевый
Заслонка (обратный клапан) с электроприводом из
ПВХ/ПП для систем вентиляции

10.

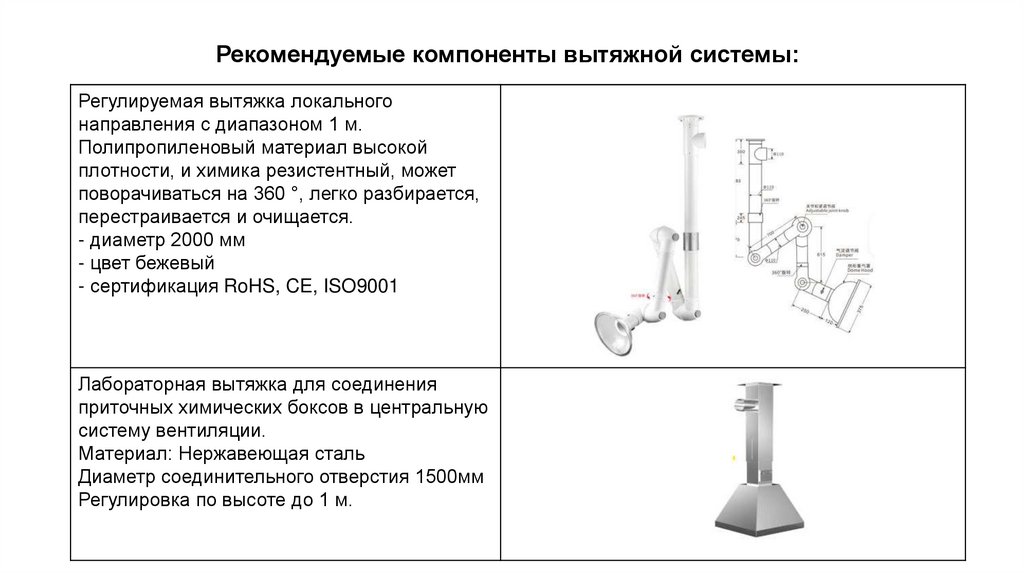

Рекомендуемые компоненты вытяжной системы:
Регулируемая вытяжка локального
направления с диапазоном 1 м.
Полипропиленовый материал высокой
плотности, и химика резистентный, может
поворачиваться на 360 °, легко разбирается,
перестраивается и очищается.
- диаметр 2000 мм
- цвет бежевый
- сертификация RoHS, CE, ISO9001
Лабораторная вытяжка для соединения
приточных химических боксов в центральную
систему вентиляции.
Материал: Нержавеющая сталь
Диаметр соединительного отверстия 1500мм
Регулировка по высоте до 1 м.

11.

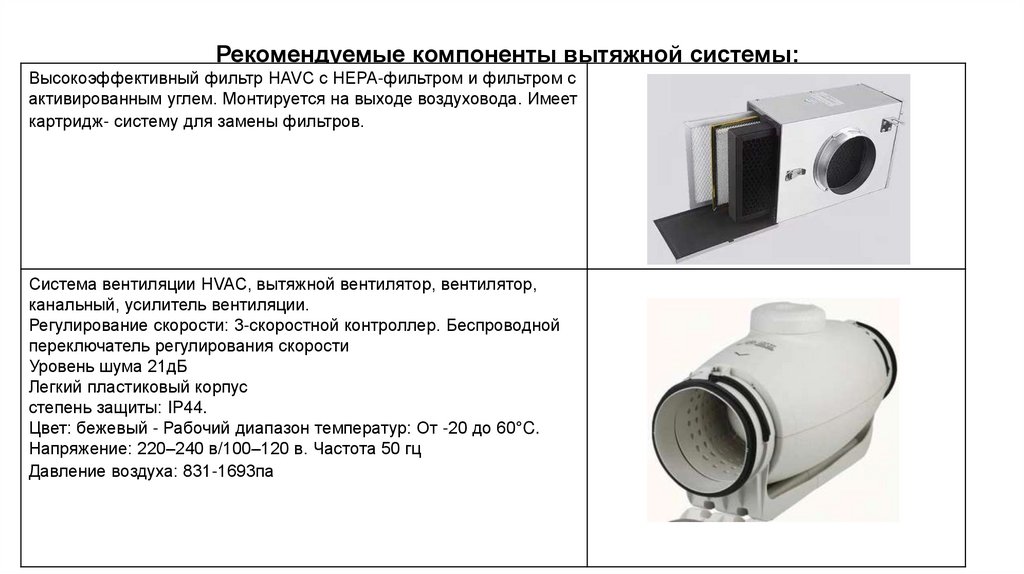

Рекомендуемые компоненты вытяжной системы:
Высокоэффективный фильтр HAVC с HEPA-фильтром и фильтром с
активированным углем. Монтируется на выходе воздуховода. Имеет
картридж- систему для замены фильтров.
Система вентиляции HVAC, вытяжной вентилятор, вентилятор,
канальный, усилитель вентиляции.
Регулирование скорости: 3-скоростной контроллер. Беспроводной
переключатель регулирования скорости
Уровень шума 21дБ
Легкий пластиковый корпус
степень защиты: IP44.
Цвет: бежевый - Рабочий диапазон температур: От -20 до 60°C.
Напряжение: 220–240 в/100–120 в. Частота 50 гц
Давление воздуха: 831-1693па

12.

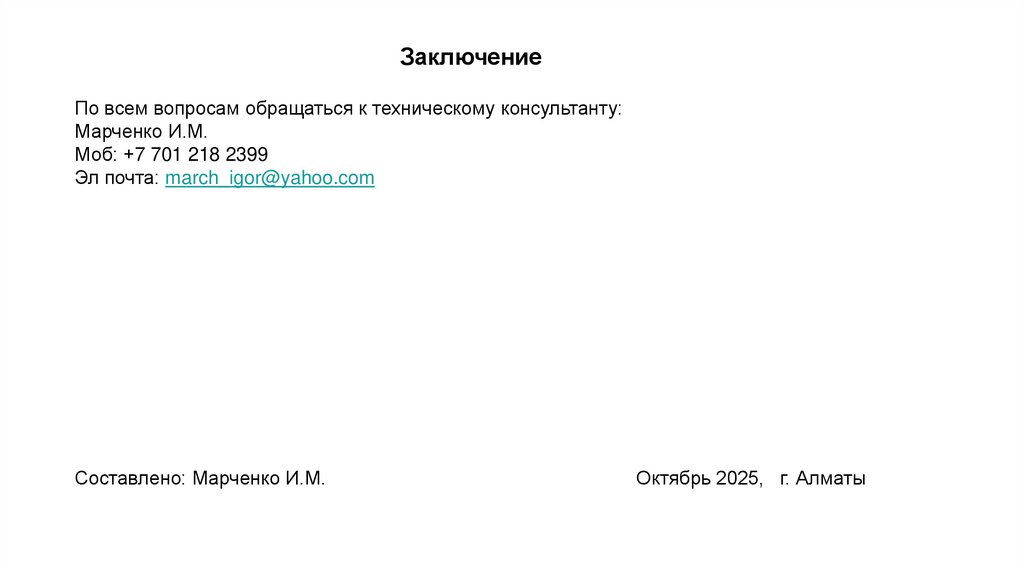

Заключение
По всем вопросам обращаться к техническому консультанту:
Марченко И.М.
Моб: +7 701 218 2399
Эл почта: march_igor@yahoo.com
Составлено: Марченко И.М.
Октябрь 2025, г. Алматы
