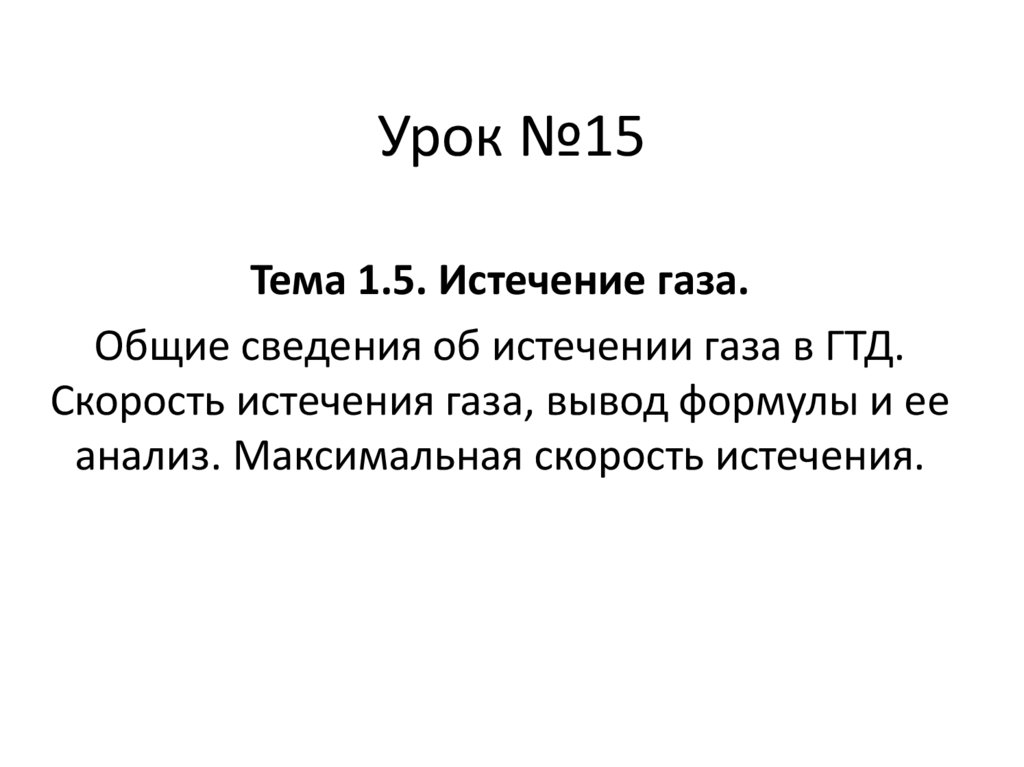

Урок №15_Истечение газа

1. Урок №15

Тема 1.5. Истечение газа.
Общие сведения об истечении газа в ГТД.
Скорость истечения газа, вывод формулы и ее
анализ. Максимальная скорость истечения.

2.

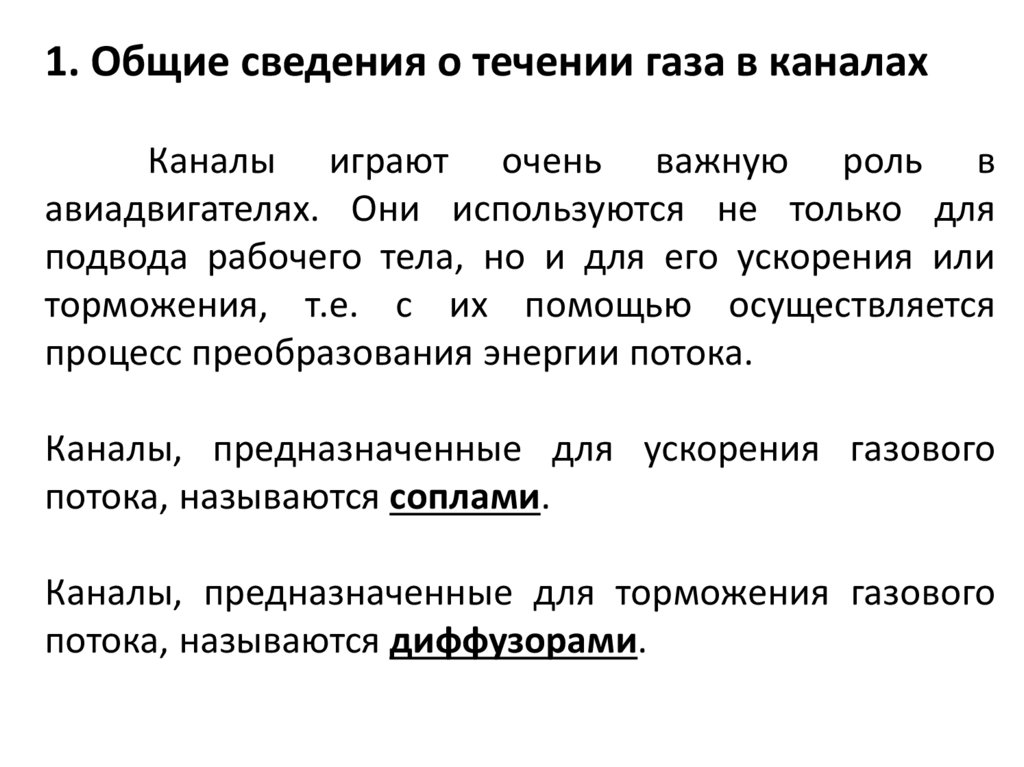

1. Общие сведения о течении газа в каналах
Каналы играют очень важную роль в
авиадвигателях. Они используются не только для
подвода рабочего тела, но и для его ускорения или
торможения, т.е. с их помощью осуществляется
процесс преобразования энергии потока.
Каналы, предназначенные для ускорения газового
потока, называются соплами.
Каналы, предназначенные для торможения газового
потока, называются диффузорами.

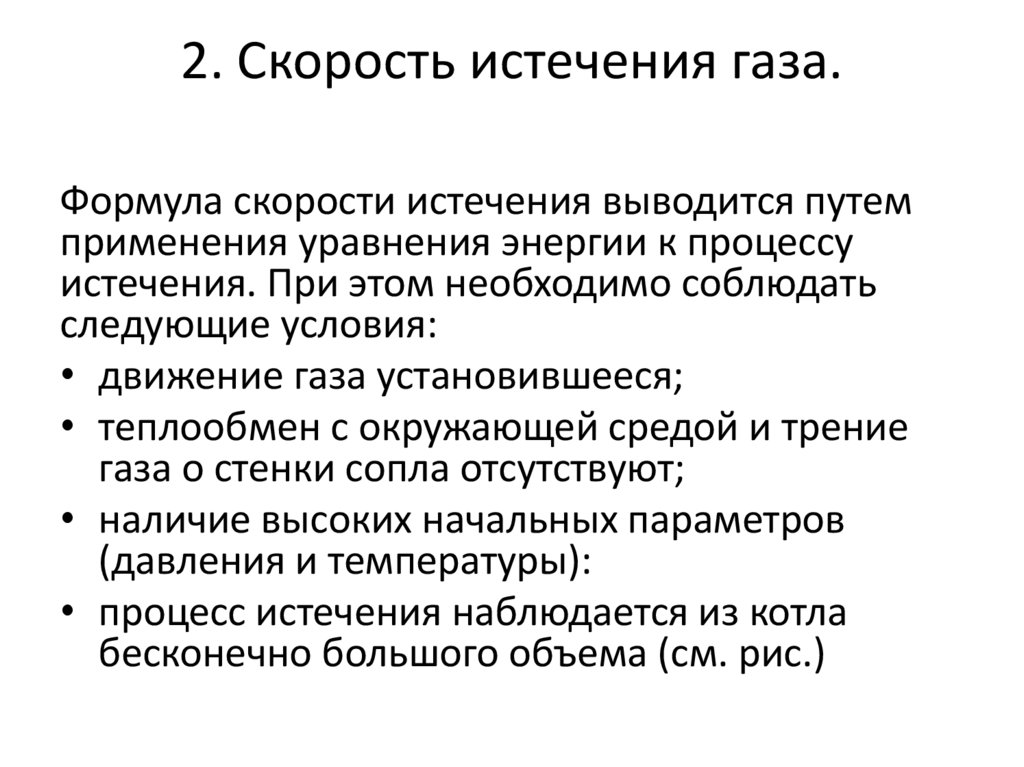

3. 2. Скорость истечения газа.

Формула скорости истечения выводится путем
применения уравнения энергии к процессу
истечения. При этом необходимо соблюдать
следующие условия:
• движение газа установившееся;
• теплообмен с окружающей средой и трение
газа о стенки сопла отсутствуют;
• наличие высоких начальных параметров
(давления и температуры):
• процесс истечения наблюдается из котла
бесконечно большого объема (см. рис.)

4.

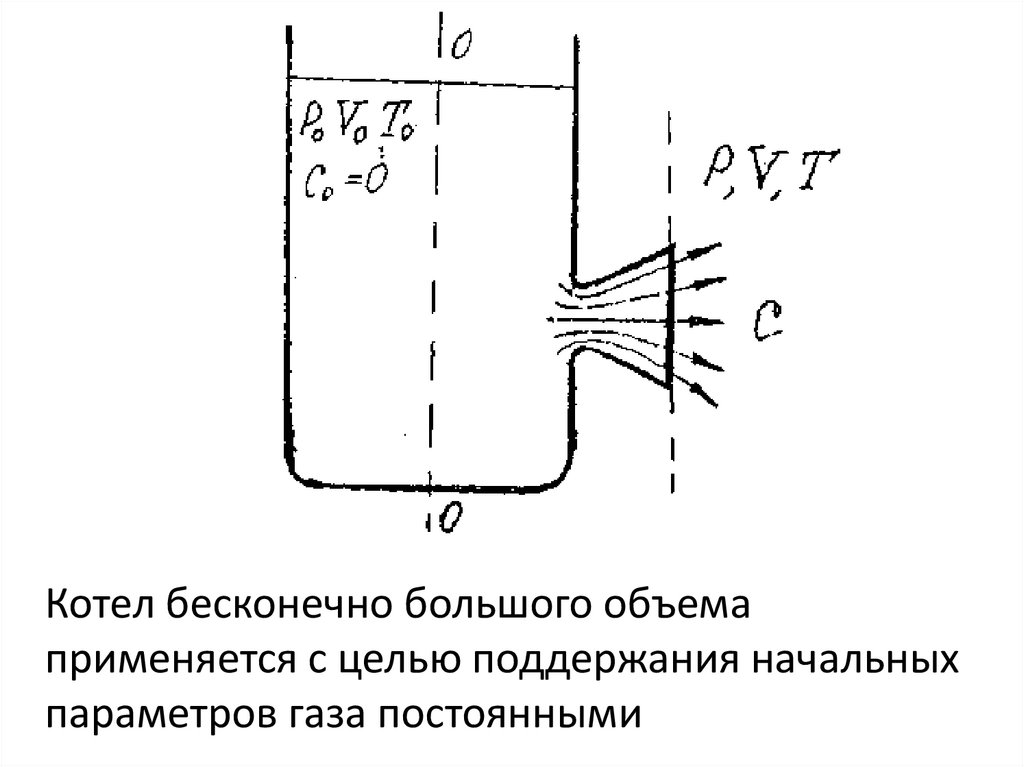

Котел бесконечно большого объема
применяется с целью поддержания начальных
параметров газа постоянными

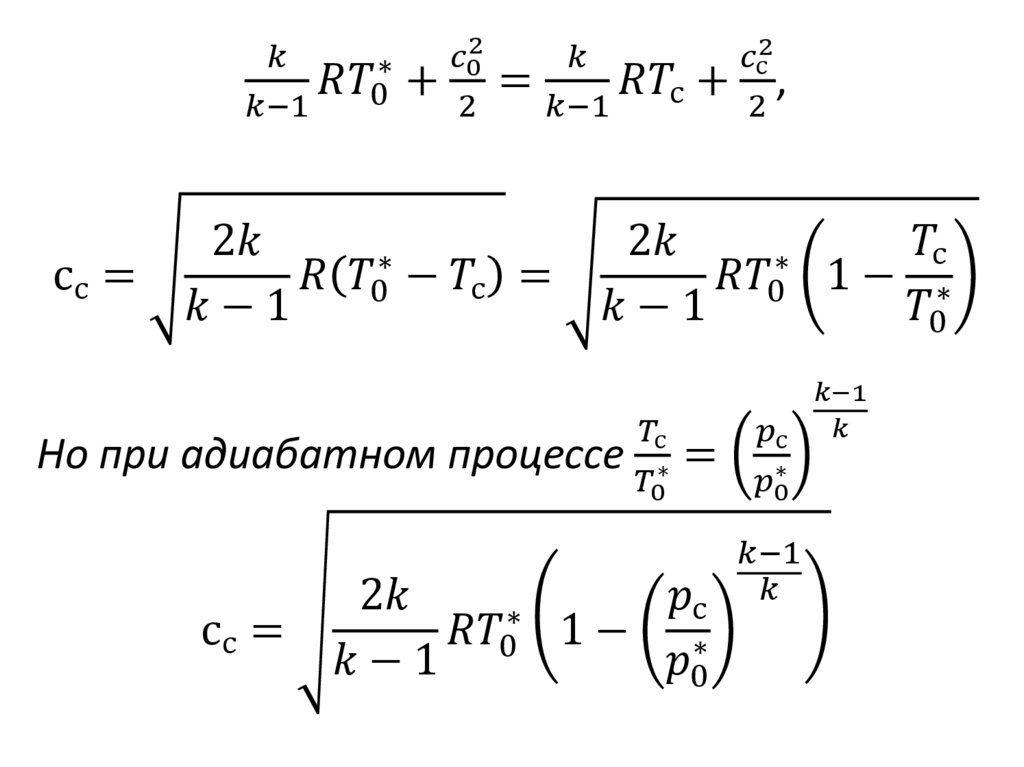

5.

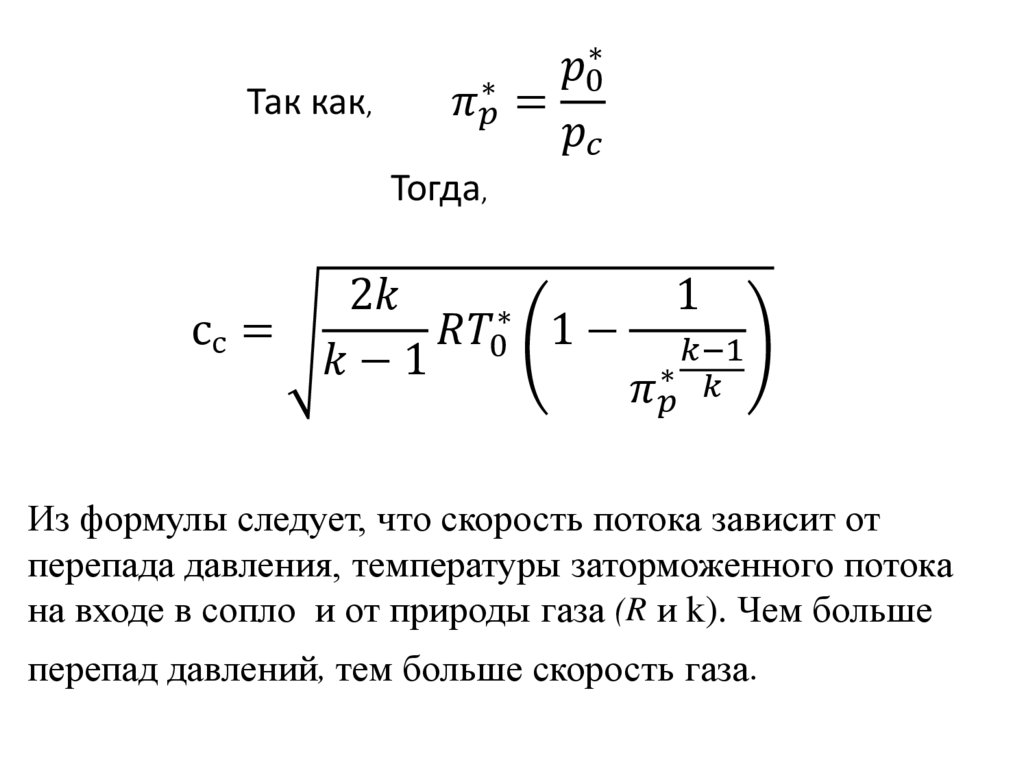

2

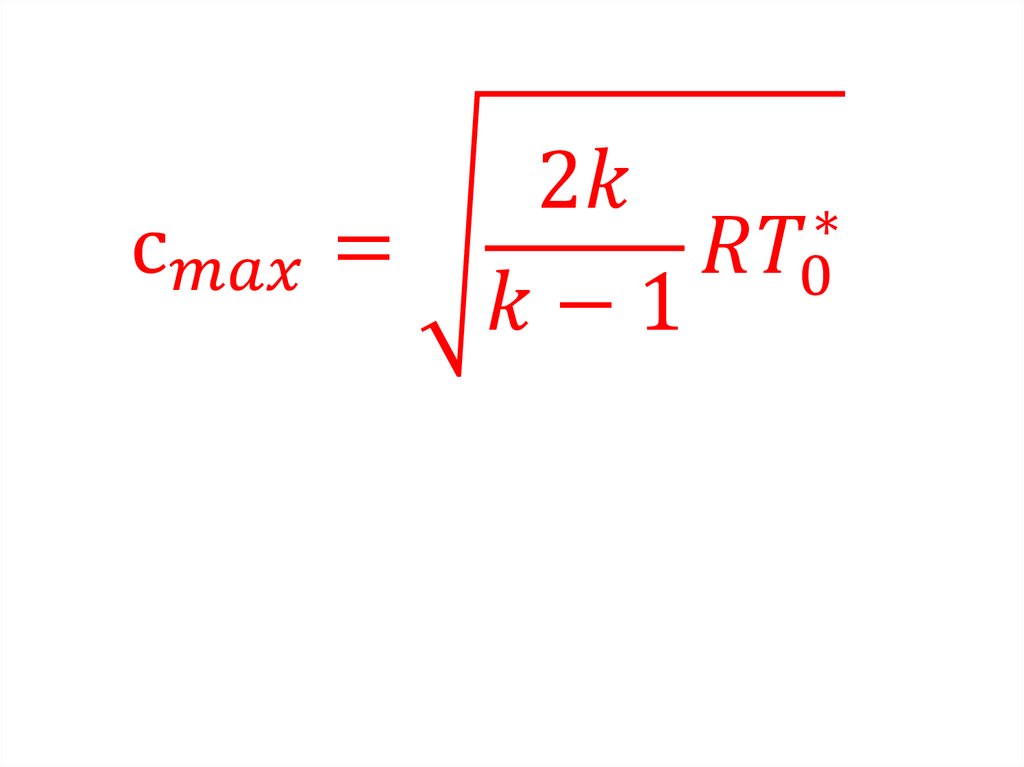

2
