Фрезы (2)

1. Фрезы

2. Классификация фрез

По технологическому признаку
различают фрезы
для обработки плоскостей;
пазов и шлиц;
фасонных поверхностей;
зубчатых колес и резьб;
тел вращения;
для разрезки металла.

3. Классификация фрез

По конструктивному признаку фрезы
различают:
По направлению зуба:
а)с прямыми, б)с наклонными, в)с винтовыми и
г)разнонаправленными зубьями.
По конструкции зуба:
а)с острозаточенными; б)с затылованными зубьями.
По внутреннему устройству:
а)цельные, б)со вставными зубьями, в)сборные (разборные) головки.
По способу крепления:
а)фрезы с отверстием (насадные), б)концевые (хвостовые), с
цилиндрическим или коническим хвостовиком.

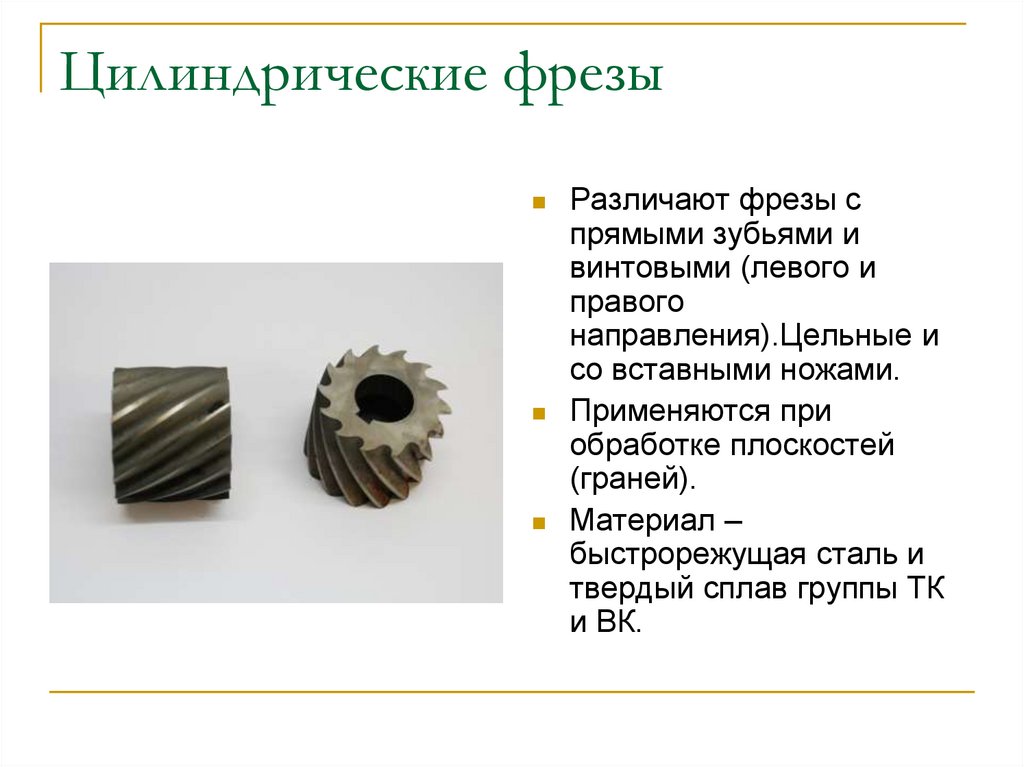

4. Цилиндрические фрезы

Различают фрезы с
прямыми зубьями и
винтовыми (левого и
правого
направления).Цельные и
со вставными ножами.
Применяются при
обработке плоскостей
(граней).
Материал –
быстрорежущая сталь и
твердый сплав группы ТК
и ВК.

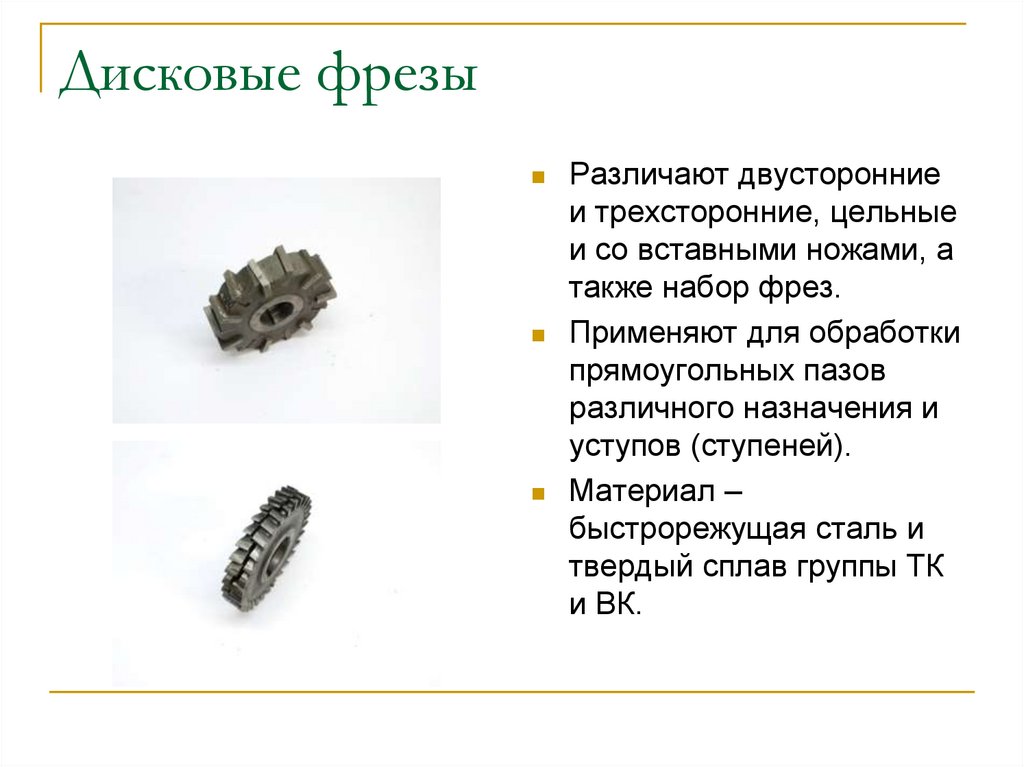

5. Дисковые фрезы

Различают двусторонние
и трехсторонние, цельные
и со вставными ножами, а
также набор фрез.
Применяют для обработки
прямоугольных пазов
различного назначения и
уступов (ступеней).
Материал –
быстрорежущая сталь и
твердый сплав группы ТК
и ВК.

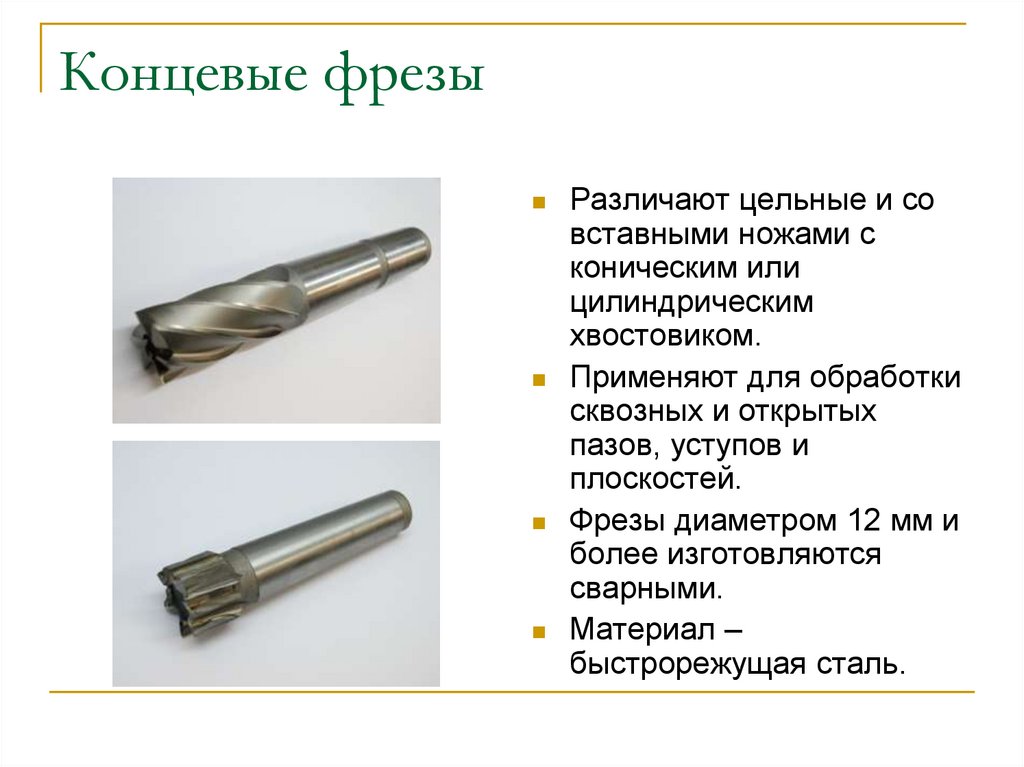

6. Концевые фрезы

Различают цельные и со
вставными ножами с
коническим или
цилиндрическим
хвостовиком.
Применяют для обработки
сквозных и открытых
пазов, уступов и
плоскостей.
Фрезы диаметром 12 мм и
более изготовляются
сварными.
Материал –
быстрорежущая сталь.

7. Фасонные фрезы

Различают концевые и
дисковые фрезы.
Применяют для обработки
фасонных поверхностей
незамкнутого контура а
также для образования
стружечных винтовых
канавок режущих
инструментов (фрез,
сверл, разверток,
метчиков и др.)
Материал –
быстрорежущая сталь.

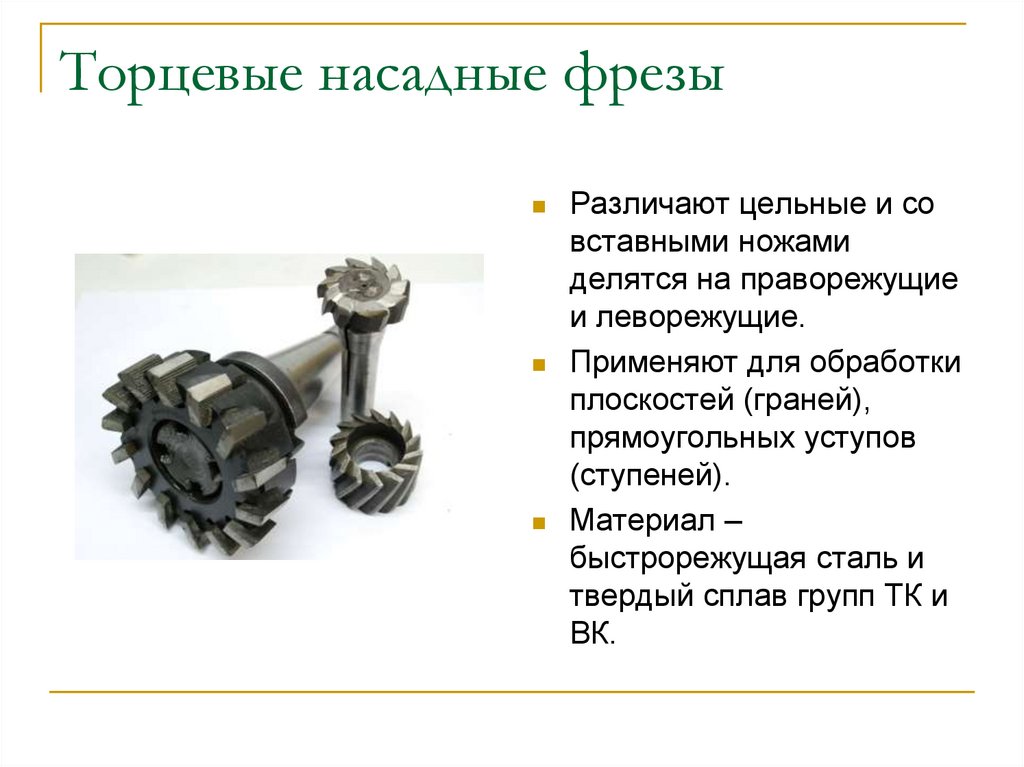

8. Торцевые насадные фрезы

Различают цельные и со
вставными ножами
делятся на праворежущие
и леворежущие.
Применяют для обработки
плоскостей (граней),
прямоугольных уступов
(ступеней).
Материал –
быстрорежущая сталь и
твердый сплав групп ТК и
ВК.

9. Угловые фрезы

Различают насадные
одноугловые, насадные
двуугловые
симметричные и
несимметричные а также
концевые угловые фрезы.
Для образования
призматических канавок
пазов типа ласточкин
хвост а также
фрезерования наклонных
плоскостей детали.
Материал –
быстрорежущая сталь.

10. Фрезы для Т – образных пазов.

Различают цельные и
насадные.
Применяют для
обработки
специальных пазов.
Материал –
быстрорежущая сталь
и твердый сплав
группы ТК и ВК.

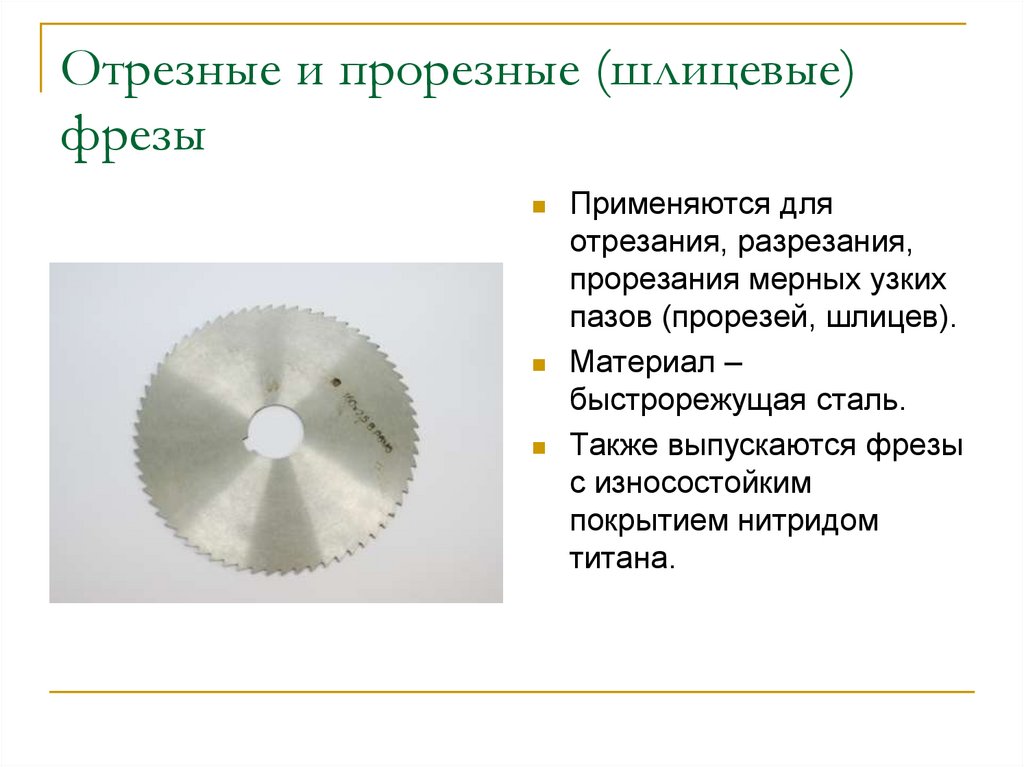

11. Отрезные и прорезные (шлицевые) фрезы

Применяются для
отрезания, разрезания,
прорезания мерных узких
пазов (прорезей, шлицев).
Материал –
быстрорежущая сталь.
Также выпускаются фрезы
с износостойким
покрытием нитридом
титана.

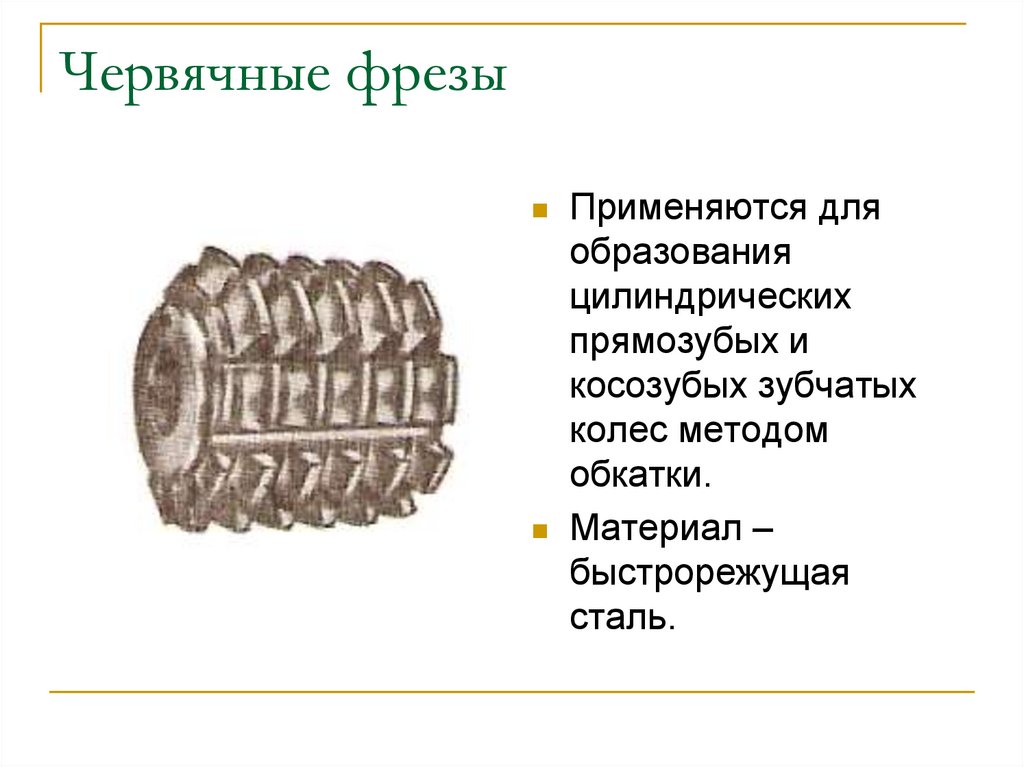

12. Червячные фрезы

Применяются для
образования
цилиндрических
прямозубых и
косозубых зубчатых
колес методом
обкатки.
Материал –
быстрорежущая
сталь.

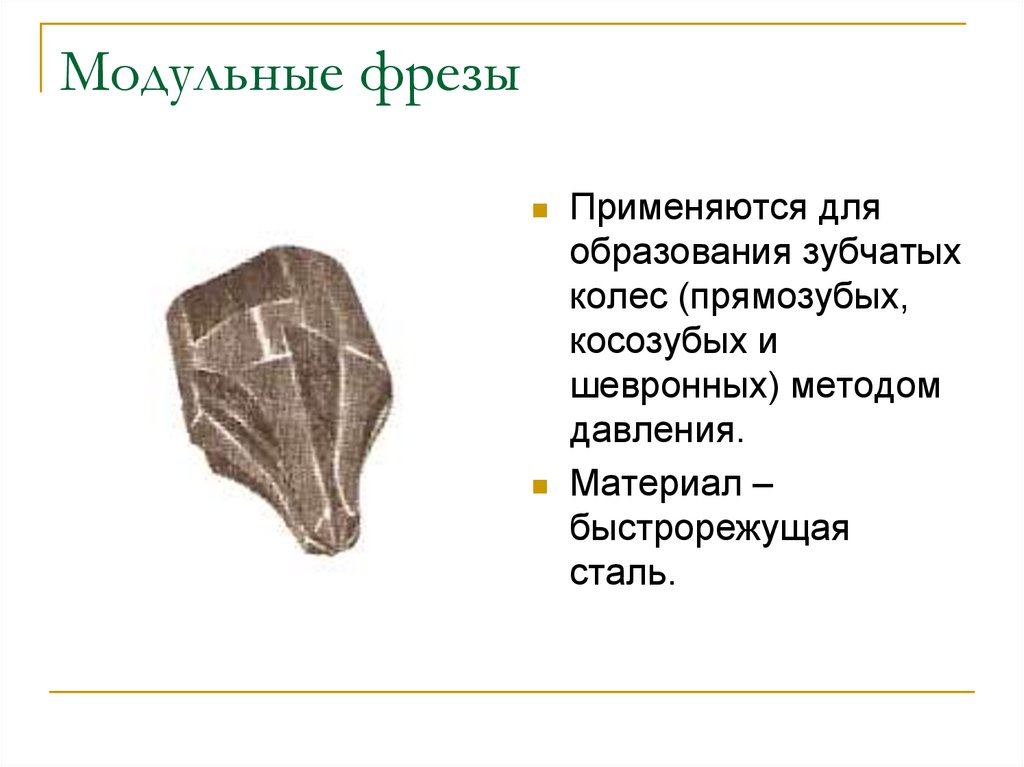

13. Модульные фрезы

Применяются для
образования зубчатых
колес (прямозубых,
косозубых и
шевронных) методом
давления.
Материал –
быстрорежущая
сталь.

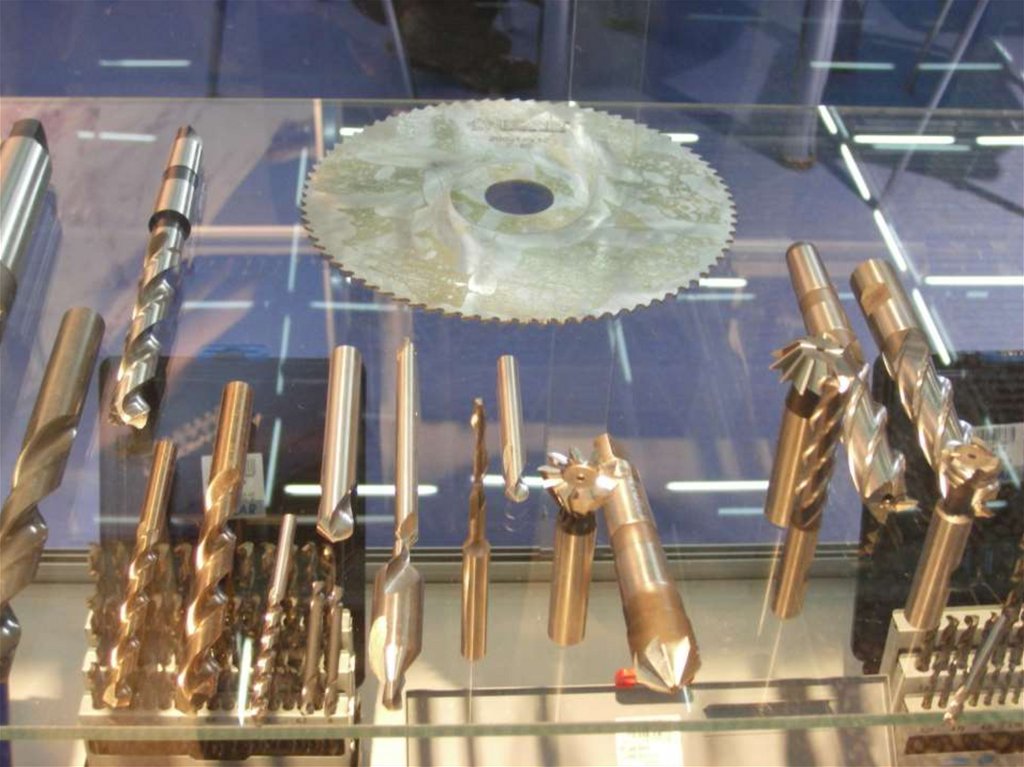

14.

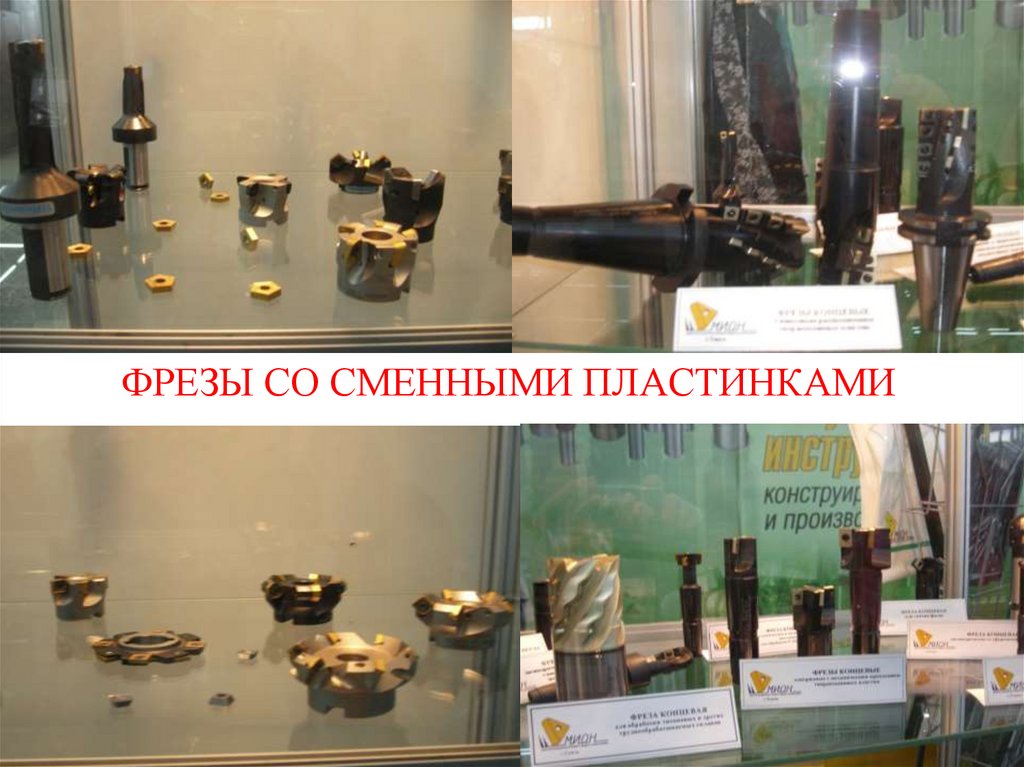

ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНКАМИ

15.

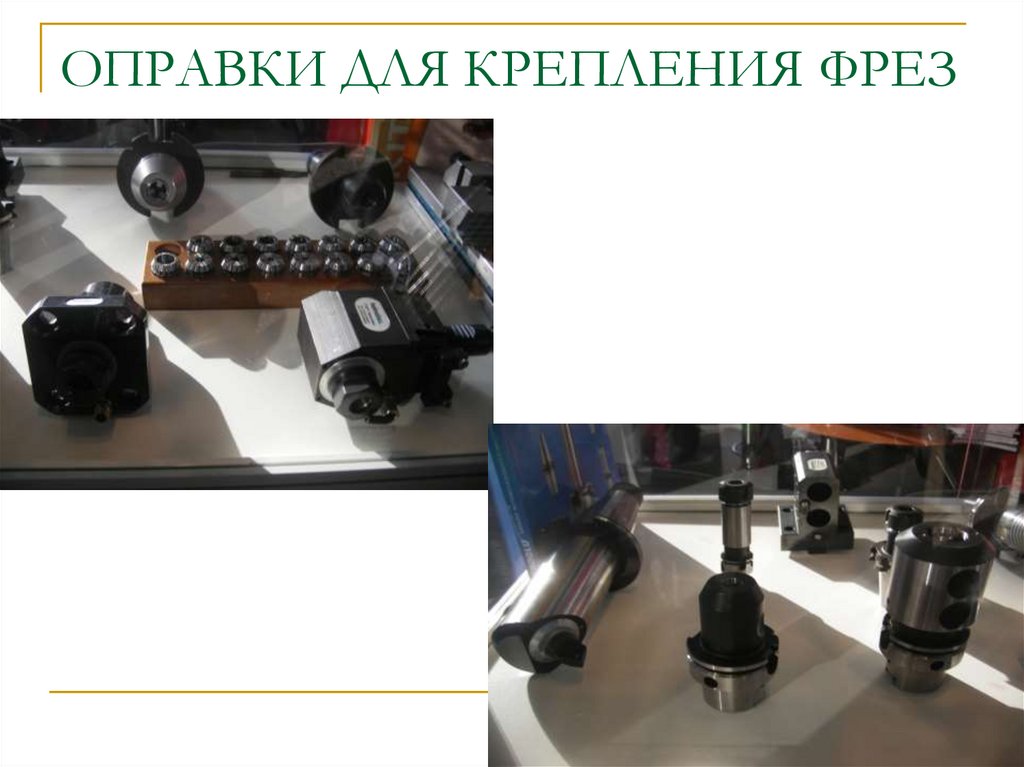

16. ОПРАВКИ ДЛЯ КРЕПЛЕНИЯ ФРЕЗ
