Лекция_8_Постоянный_электрический_ток_Действия_электрического_тока

1. Постоянный электрический ток. Действия электрического тока.

Московский государственный
медико-стоматологический
университет им. А.И. Евдокимова
Синицын А.А., доцент кафедры нормальной
физиологии и медицинской физики, к.б.н.
Зайцева Н.В., доцент кафедры нормальной
физиологии и медицинской физики, к.пед.н.
Муслов С.А., профессор кафедры нормальной
физиологии и медицинской физики, д.б.н.
Корнеев А.А., доцент кафедры нормальной
физиологии и медицинской физики, к.ф.-м.н.
Постоянный
электрический ток.
Действия
электрического тока.

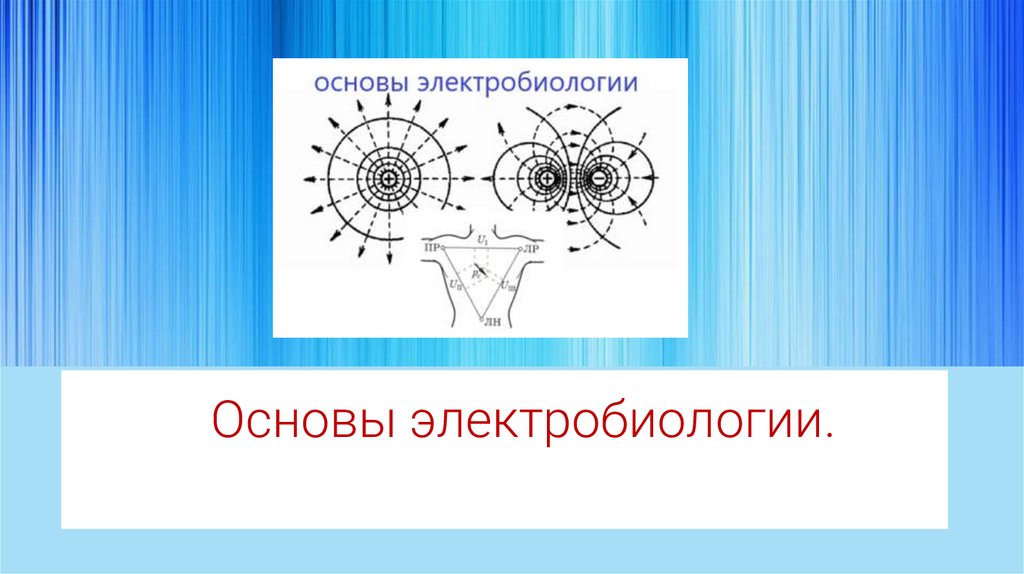

2. Основы электробиологии.

3. Электрический ток проводимости. Электрический ток в металлах и электролитах. Дифференциальный закон Ома.

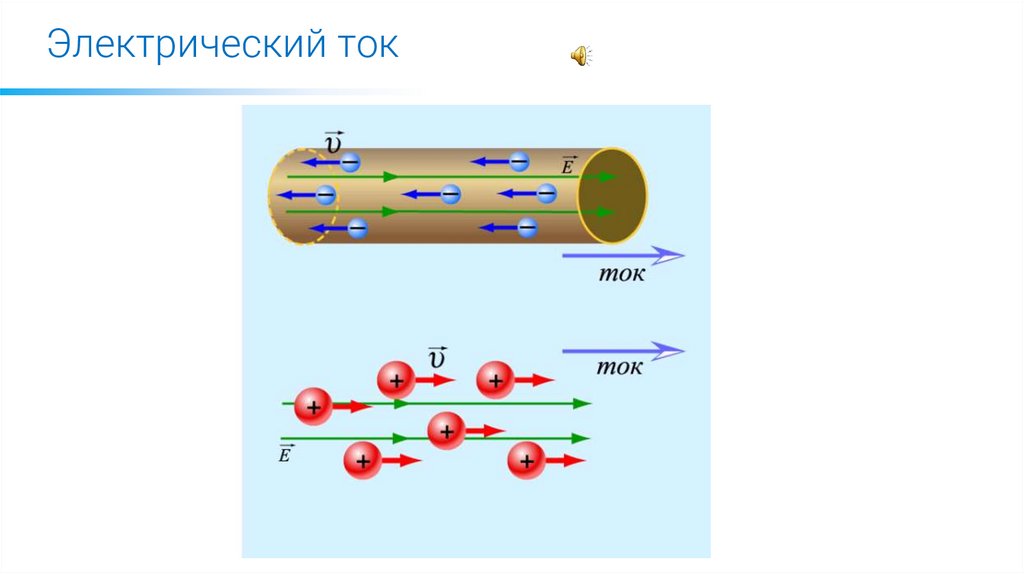

4. Электрический ток

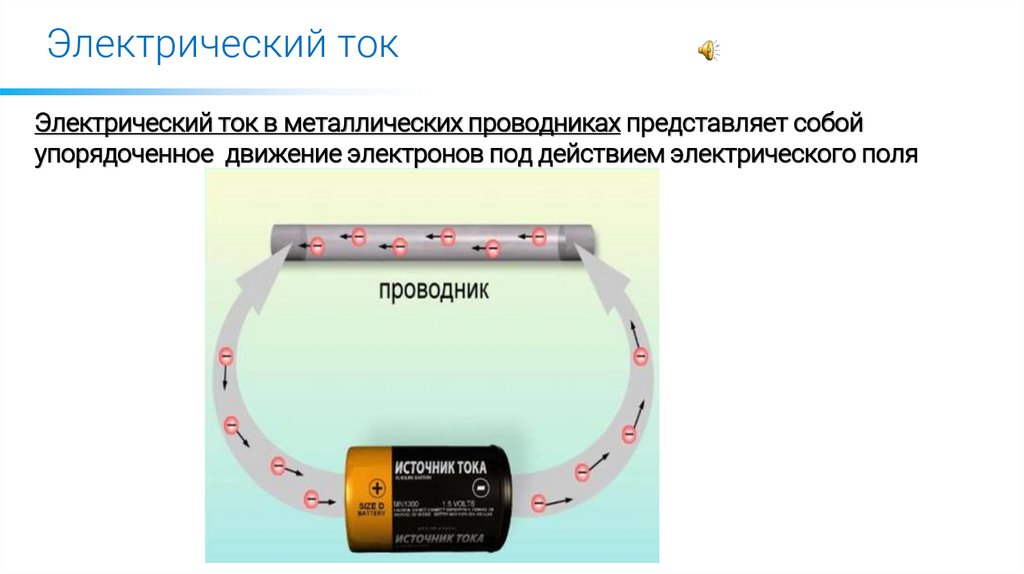

5. Электрический ток

Электрический ток в металлических проводниках представляет собой
упорядоченное движение электронов под действием электрического поля

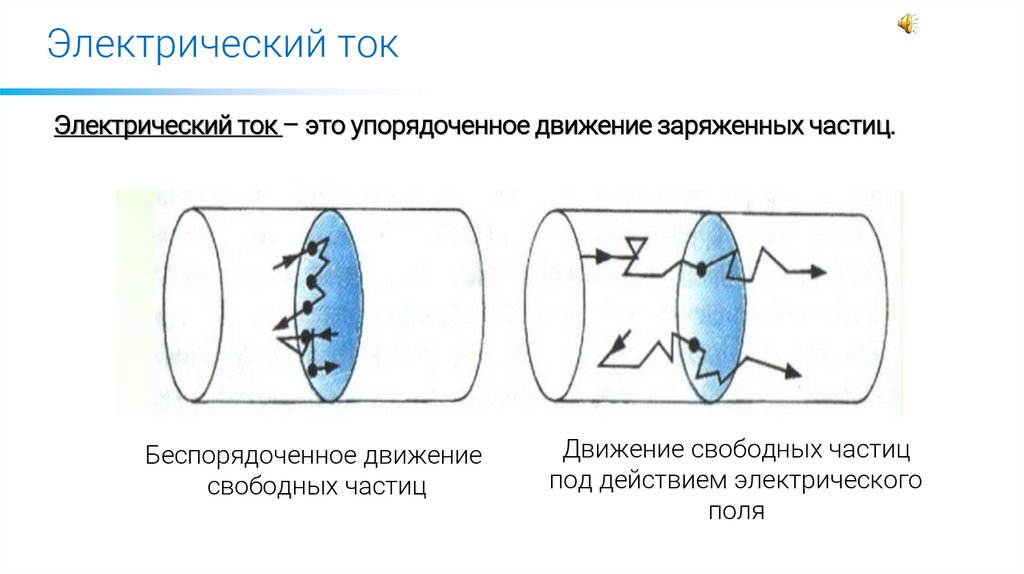

6. Электрический ток

Электрический ток – это упорядоченное движение заряженных частиц.
Беспорядоченное движение
свободных частиц
Движение свободных частиц
под действием электрического
поля

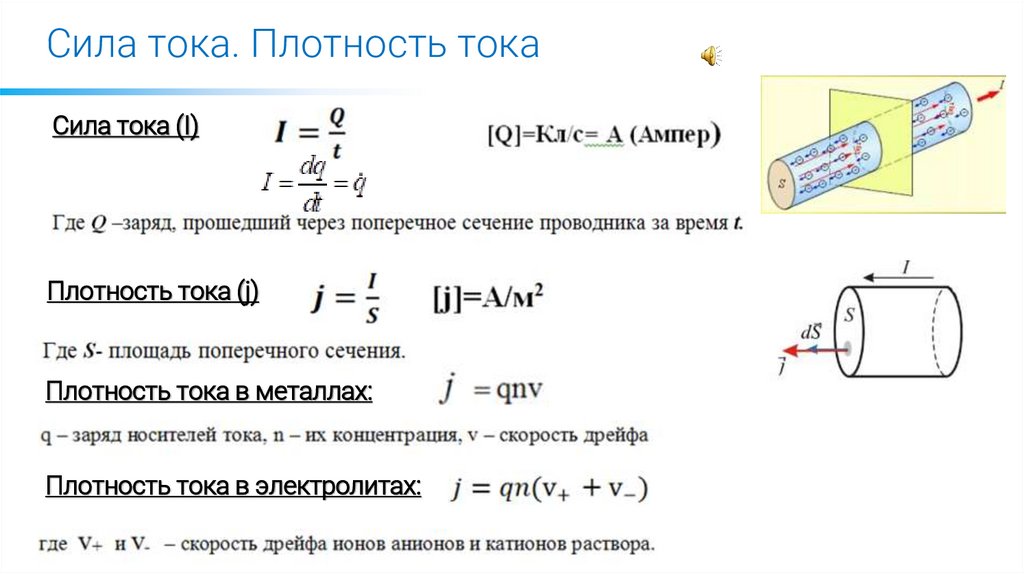

7. Сила тока. Плотность тока

Сила тока (I)
Плотность тока (j)
Плотность тока в металлах:
Плотность тока в электролитах:

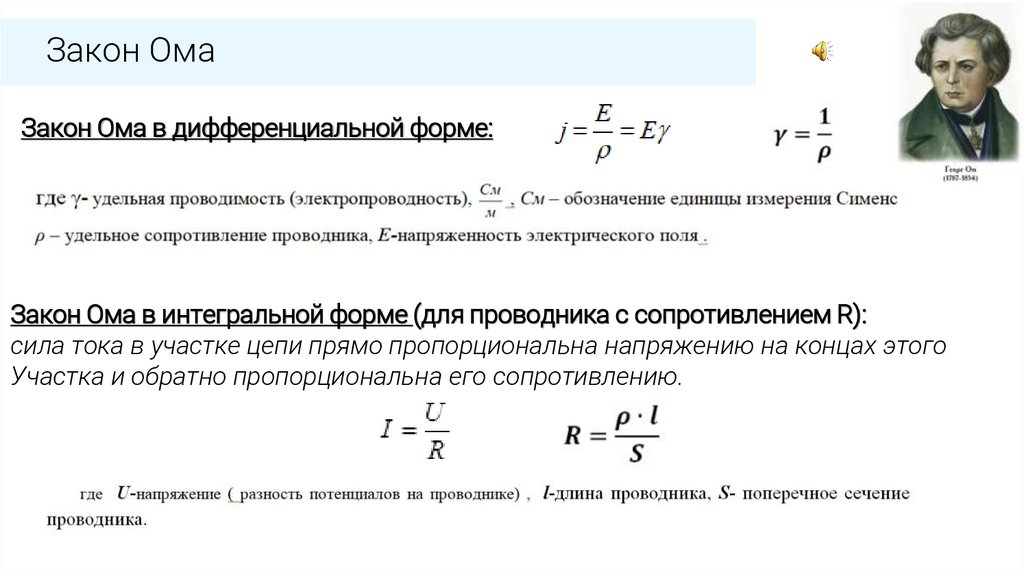

8. Закон Ома

Закон Ома в дифференциальной форме:
Закон Ома в интегральной форме (для проводника с сопротивлением R):
сила тока в участке цепи прямо пропорциональна напряжению на концах этого
Участка и обратно пропорциональна его сопротивлению.

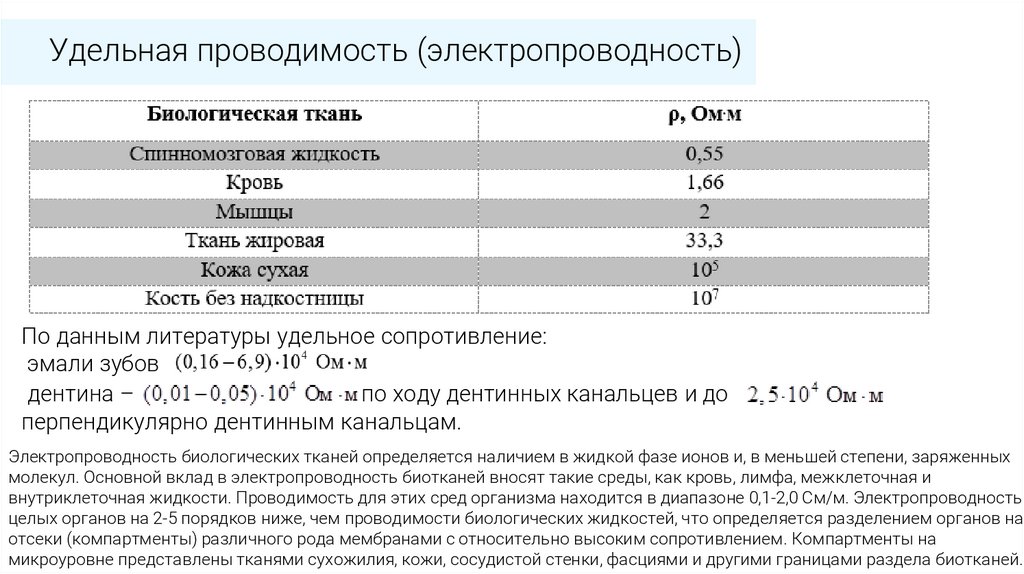

9. Удельная проводимость (электропроводность)

По данным литературы удельное сопротивление:
эмали зубов
дентина –
по ходу дентинных канальцев и до
перпендикулярно дентинным канальцам.
Электропроводность биологических тканей определяется наличием в жидкой фазе ионов и, в меньшей степени, заряженных
молекул. Основной вклад в электропроводность биотканей вносят такие среды, как кровь, лимфа, межклеточная и
внутриклеточная жидкости. Проводимость для этих сред организма находится в диапазоне 0,1-2,0 См/м. Электропроводность
целых органов на 2-5 порядков ниже, чем проводимости биологических жидкостей, что определяется разделением органов на
отсеки (компартменты) различного рода мембранами с относительно высоким сопротивлением. Компартменты на
микроуровне представлены тканями сухожилия, кожи, сосудистой стенки, фасциями и другими границами раздела биотканей.

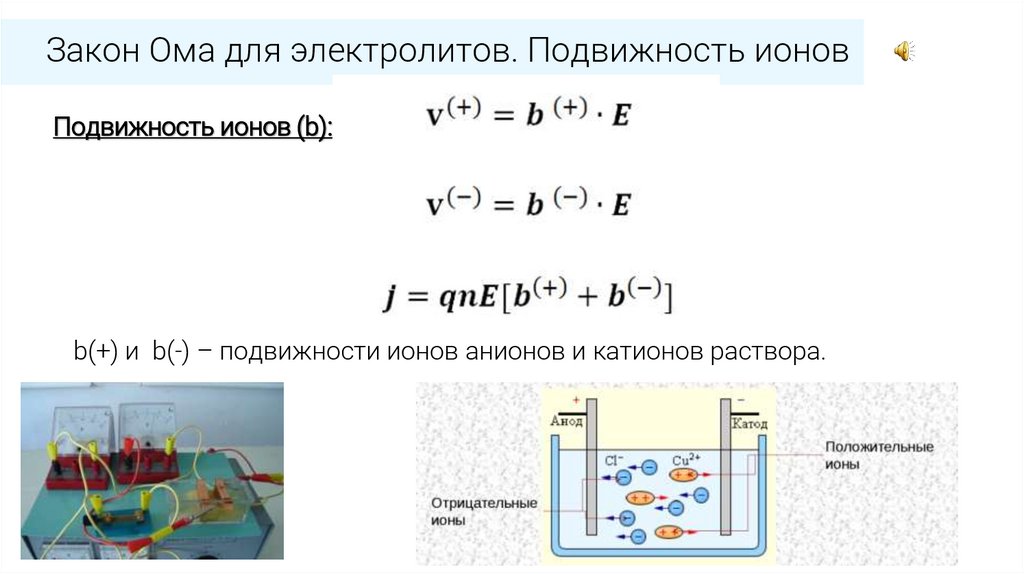

10. Закон Ома для электролитов. Подвижность ионов

Подвижность ионов (b):
b(+) и b(-) – подвижности ионов анионов и катионов раствора.

11. Тепловое действие электрического тока. Закон Джоуля- Ленца в интегральной форме. Закон Джоуля –Ленца в дифференциальной форме.

Тепловое действие электрического тока. Закон ДжоуляЛенца в интегральной форме. Закон Джоуля –Ленца в
дифференциальной форме.

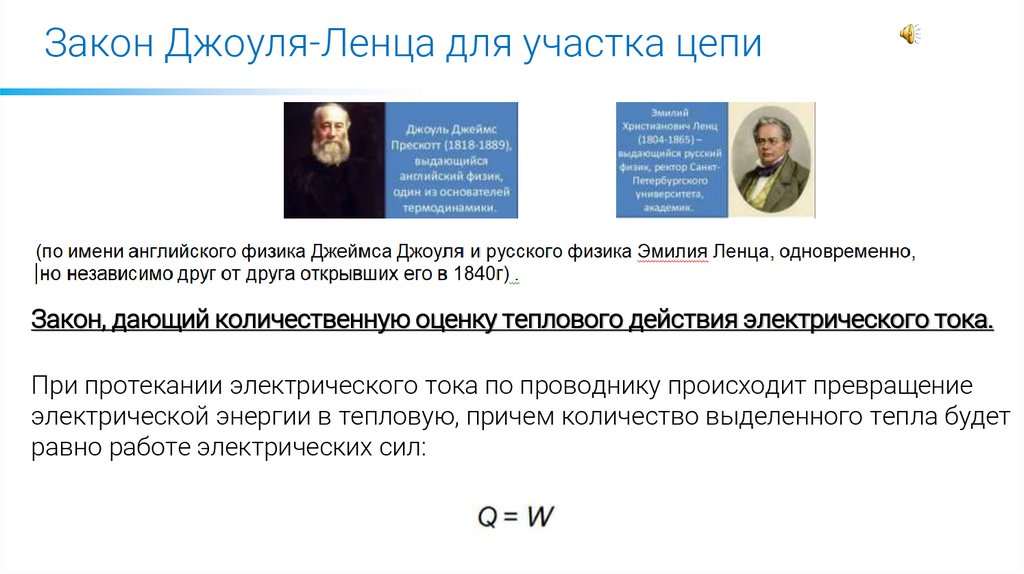

12. Закон Джоуля-Ленца для участка цепи

Закон, дающий количественную оценку теплового действия электрического тока.
При протекании электрического тока по проводнику происходит превращение
электрической энергии в тепловую, причем количество выделенного тепла будет
равно работе электрических сил:

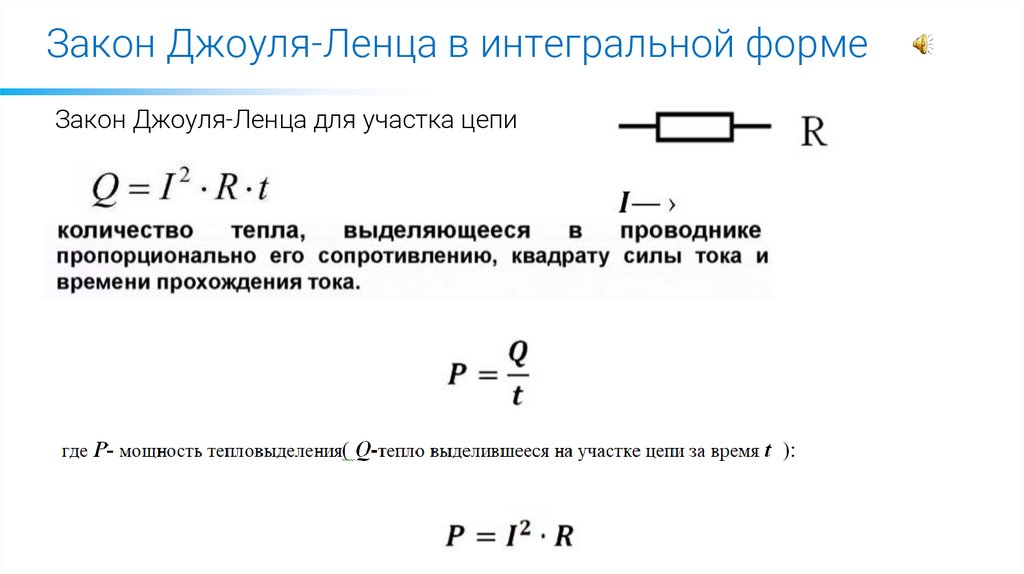

13. Закон Джоуля-Ленца в интегральной форме

Закон Джоуля-Ленца для участка цепи

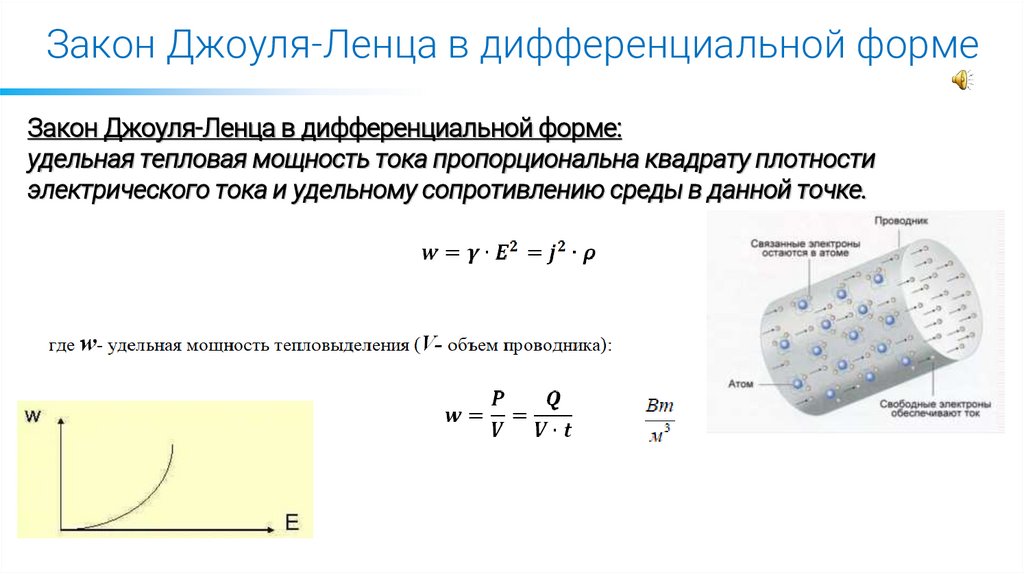

14. Закон Джоуля-Ленца в дифференциальной форме

Закон Джоуля-Ленца в дифференциальной форме:
удельная тепловая мощность тока пропорциональна квадрату плотности
электрического тока и удельному сопротивлению среды в данной точке.

15. Литература для изучения и самоподготовки. 1. Перцов С.С., Муслов С.А., Корнеев А.А., Синицын А.А., Зайцева Н.В. Конспекты

лекций по медицинской и
биологической физике. Учебное пособие. Для студентов стоматологического и лечебного факультетов медицинских
вузов. М.: МГМСУ, 2017. – 175 с.
2. Перцов С.С., Синицын А.А., Зайцева Н.В., Муслов С.А., Корнеев А.А. Учебно-методическое пособие: «МЕДИЦИНСКАЯ
ФИЗИКА: ФИЗИЧЕСКИЕ ОСНОВЫ БИОАКУСТИКИ. ЭЛЕКТРОБИОЛОГИЯ». МГМСУ, 2021.-89с.
3. А.Н. Ремизов. Медицинская и биологическая физика. М.:ГЭОТАР-Медиа, 2016- 647 с.: ил.
