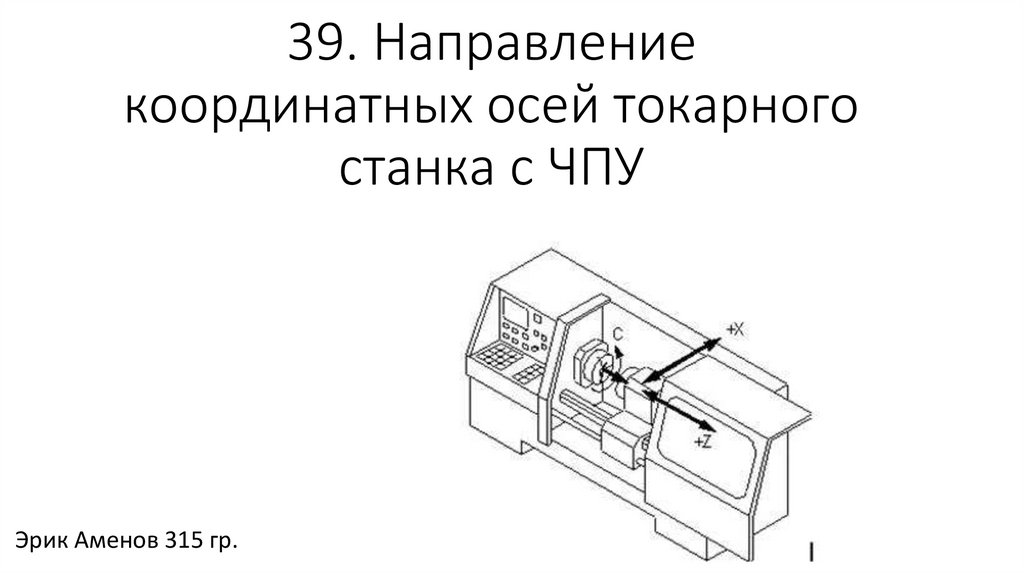

1. 39. Направление координатных осей токарного станка с ЧПУ

Эрик Аменов 315 гр.

2. Понимание направлений осей — фундамент для программирования и работы на любом станке с ЧПУ, включая токарные.

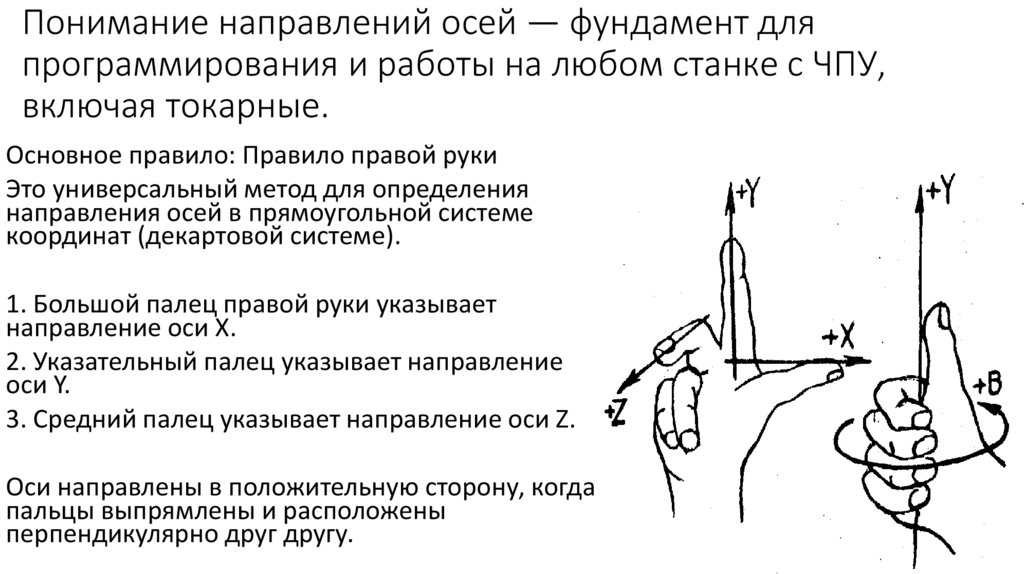

Основное правило: Правило правой руки
Это универсальный метод для определения
направления осей в прямоугольной системе
координат (декартовой системе).
1. Большой палец правой руки указывает
направление оси X.
2. Указательный палец указывает направление
оси Y.
3. Средний палец указывает направление оси Z.
Оси направлены в положительную сторону, когда
пальцы выпрямлены и расположены
перпендикулярно друг другу.

3.

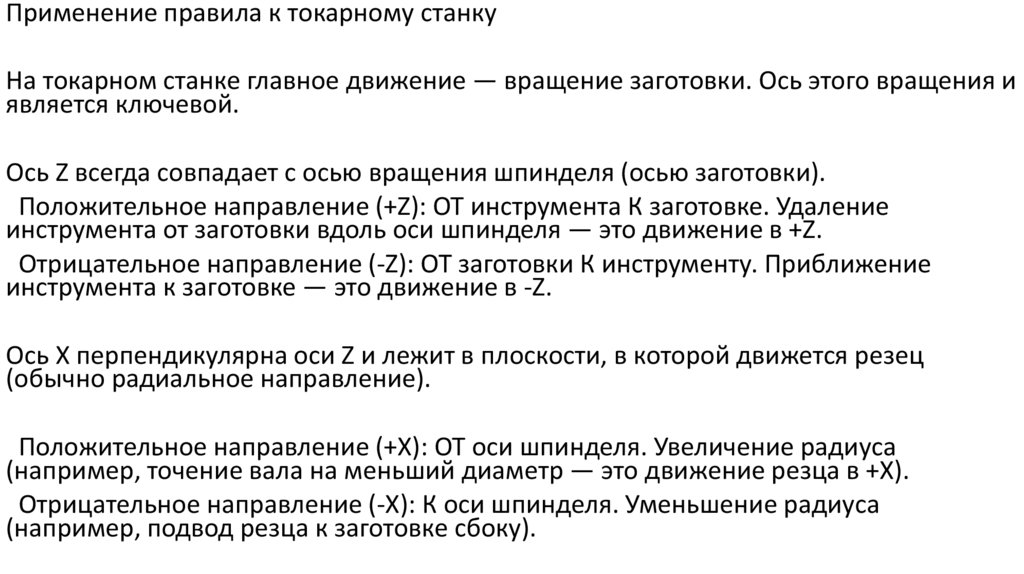

Применение правила к токарному станку
На токарном станке главное движение — вращение заготовки. Ось этого вращения и
является ключевой.
Ось Z всегда совпадает с осью вращения шпинделя (осью заготовки).
Положительное направление (+Z): ОТ инструмента К заготовке. Удаление
инструмента от заготовки вдоль оси шпинделя — это движение в +Z.
Отрицательное направление (-Z): ОТ заготовки К инструменту. Приближение
инструмента к заготовке — это движение в -Z.
Ось X перпендикулярна оси Z и лежит в плоскости, в которой движется резец
(обычно радиальное направление).
Положительное направление (+X): ОТ оси шпинделя. Увеличение радиуса
(например, точение вала на меньший диаметр — это движение резца в +X).
Отрицательное направление (-X): К оси шпинделя. Уменьшение радиуса
(например, подвод резца к заготовке сбоку).

4.

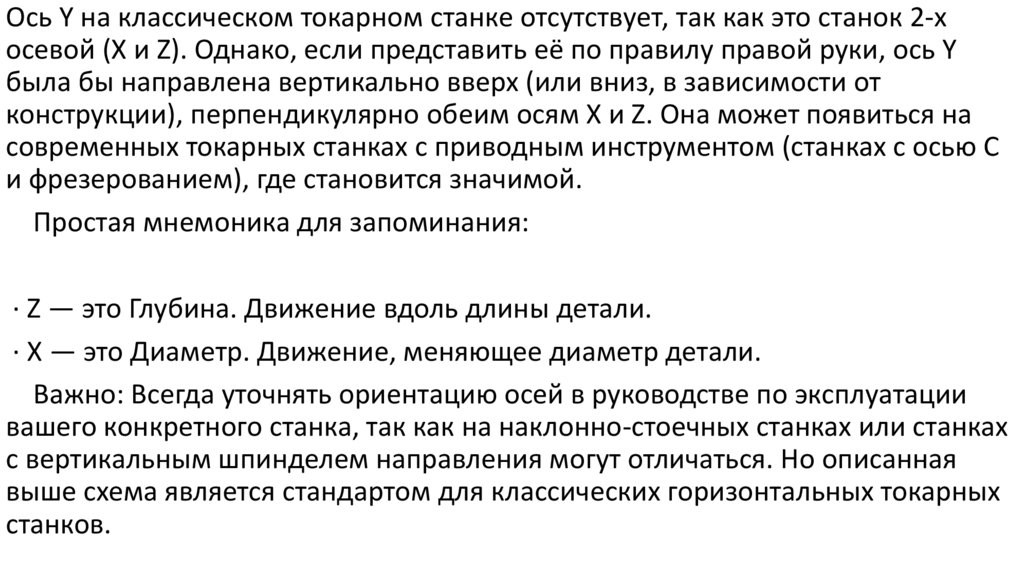

Ось Y на классическом токарном станке отсутствует, так как это станок 2-х
осевой (X и Z). Однако, если представить её по правилу правой руки, ось Y
была бы направлена вертикально вверх (или вниз, в зависимости от
конструкции), перпендикулярно обеим осям X и Z. Она может появиться на
современных токарных станках с приводным инструментом (станках с осью C
и фрезерованием), где становится значимой.
Простая мнемоника для запоминания:
· Z — это Глубина. Движение вдоль длины детали.
· X — это Диаметр. Движение, меняющее диаметр детали.
Важно: Всегда уточнять ориентацию осей в руководстве по эксплуатации
вашего конкретного станка, так как на наклонно-стоечных станках или станках
с вертикальным шпинделем направления могут отличаться. Но описанная
выше схема является стандартом для классических горизонтальных токарных
станков.

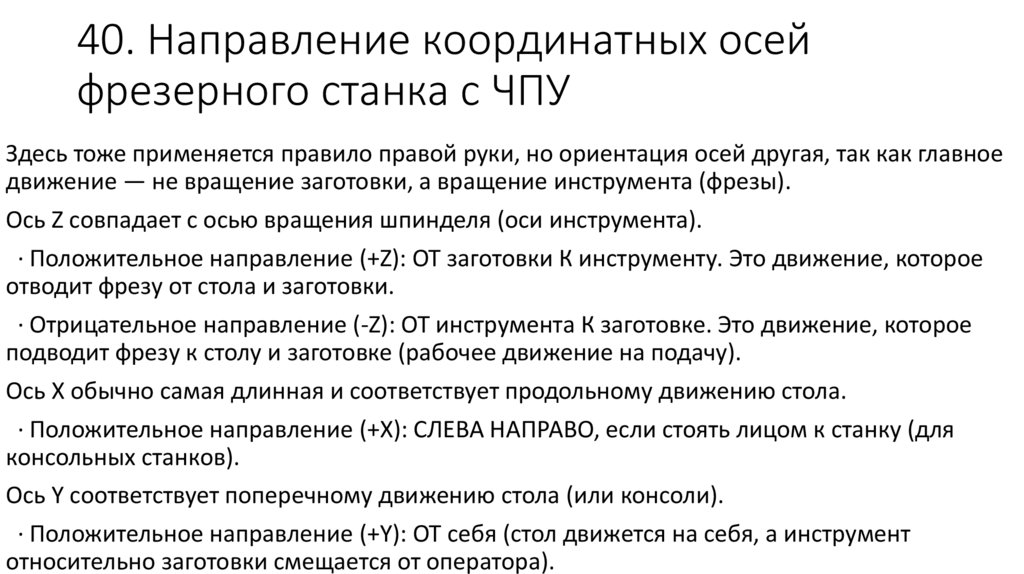

5. 40. Направление координатных осей фрезерного станка с ЧПУ

Здесь тоже применяется правило правой руки, но ориентация осей другая, так как главное
движение — не вращение заготовки, а вращение инструмента (фрезы).
Ось Z совпадает с осью вращения шпинделя (оси инструмента).
· Положительное направление (+Z): ОТ заготовки К инструменту. Это движение, которое
отводит фрезу от стола и заготовки.
· Отрицательное направление (-Z): ОТ инструмента К заготовке. Это движение, которое
подводит фрезу к столу и заготовке (рабочее движение на подачу).
Ось X обычно самая длинная и соответствует продольному движению стола.
· Положительное направление (+X): СЛЕВА НАПРАВО, если стоять лицом к станку (для
консольных станков).
Ось Y соответствует поперечному движению стола (или консоли).
· Положительное направление (+Y): ОТ себя (стол движется на себя, а инструмент
относительно заготовки смещается от оператора).

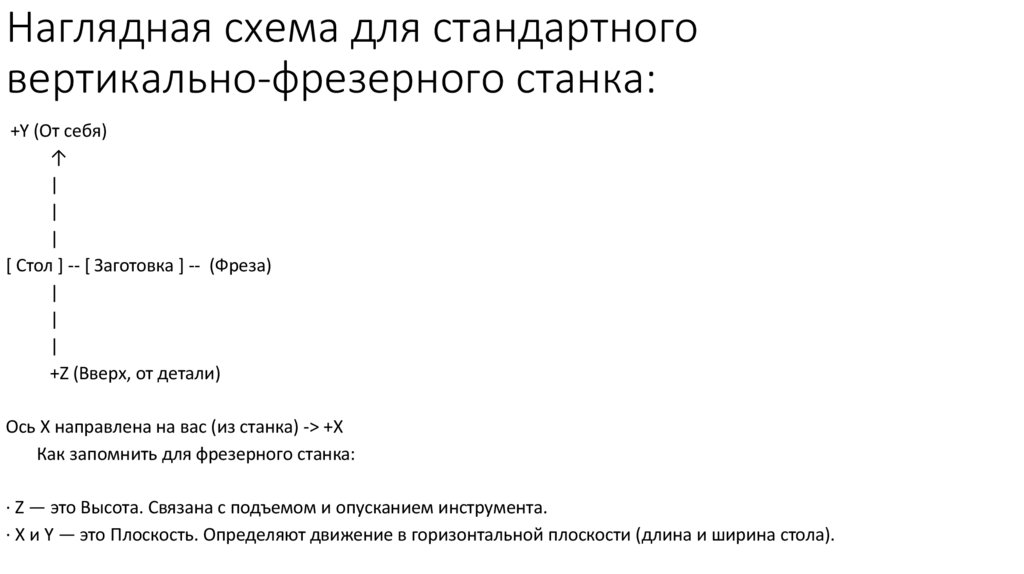

6. Наглядная схема для стандартного вертикально-фрезерного станка:

+Y (От себя)
↑
|
|
|
[ Стол ] -- [ Заготовка ] -- (Фреза)
|
|
|
+Z (Вверх, от детали)
Ось X направлена на вас (из станка) -> +X
Как запомнить для фрезерного станка:
· Z — это Высота. Связана с подъемом и опусканием инструмента.
· X и Y — это Плоскость. Определяют движение в горизонтальной плоскости (длина и ширина стола).

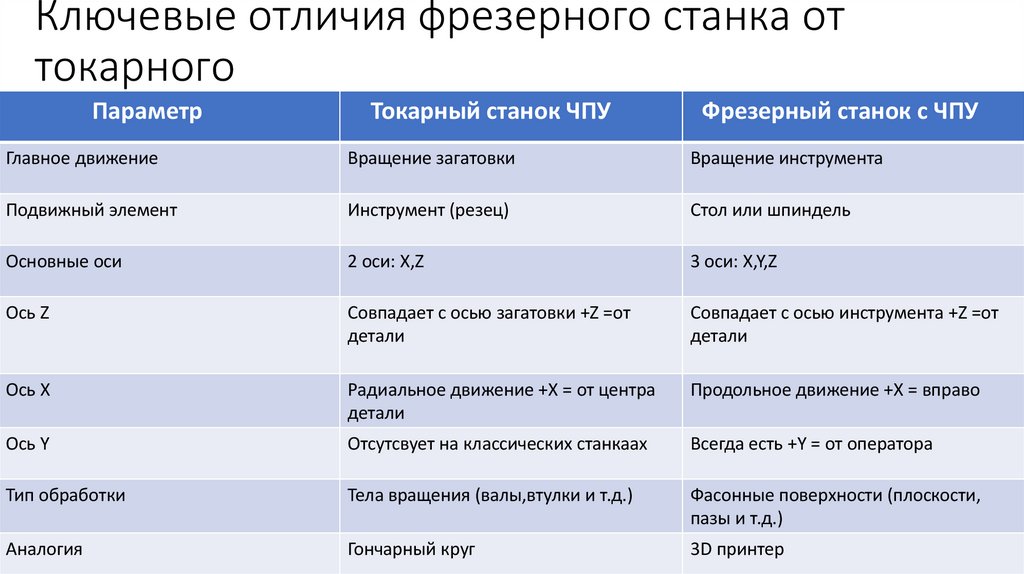

7. Ключевые отличия фрезерного станка от токарного

Параметр
Токарный станок ЧПУ
Фрезерный станок с ЧПУ
Главное движение
Вращение загатовки
Вращение инструмента
Подвижный элемент
Инструмент (резец)
Стол или шпиндель
Основные оси
2 оси: X,Z
3 оси: X,Y,Z
Ось Z
Совпадает с осью загатовки +Z =от
детали
Совпадает с осью инструмента +Z =от
детали
Ось X
Радиальное движение +X = от центра
детали
Продольное движение +X = вправо
Ось Y
Отсутсвует на классических станкаах
Всегда есть +Y = от оператора
Тип обработки
Тела вращения (валы,втулки и т.д.)
Фасонные поверхности (плоскости,
пазы и т.д.)
Аналогия
Гончарный круг
3D принтер

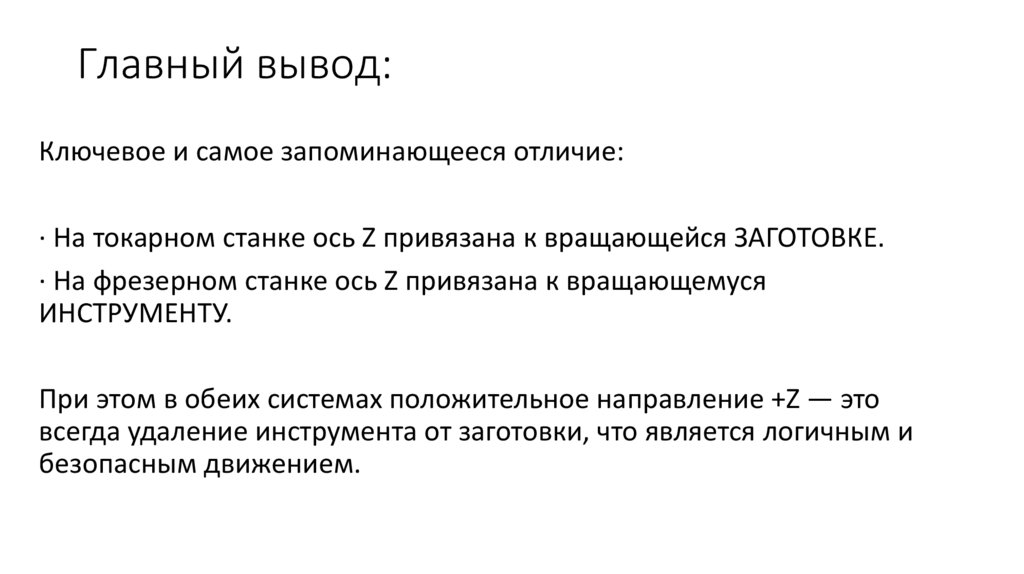

8. Главный вывод:

Ключевое и самое запоминающееся отличие:
· На токарном станке ось Z привязана к вращающейся ЗАГОТОВКЕ.
· На фрезерном станке ось Z привязана к вращающемуся
ИНСТРУМЕНТУ.
При этом в обеих системах положительное направление +Z — это
всегда удаление инструмента от заготовки, что является логичным и
безопасным движением.
