Вопрос №41

1. Вопрос №41

Особенности задания подачи и
скорости главного движения на
станках ЧПУ

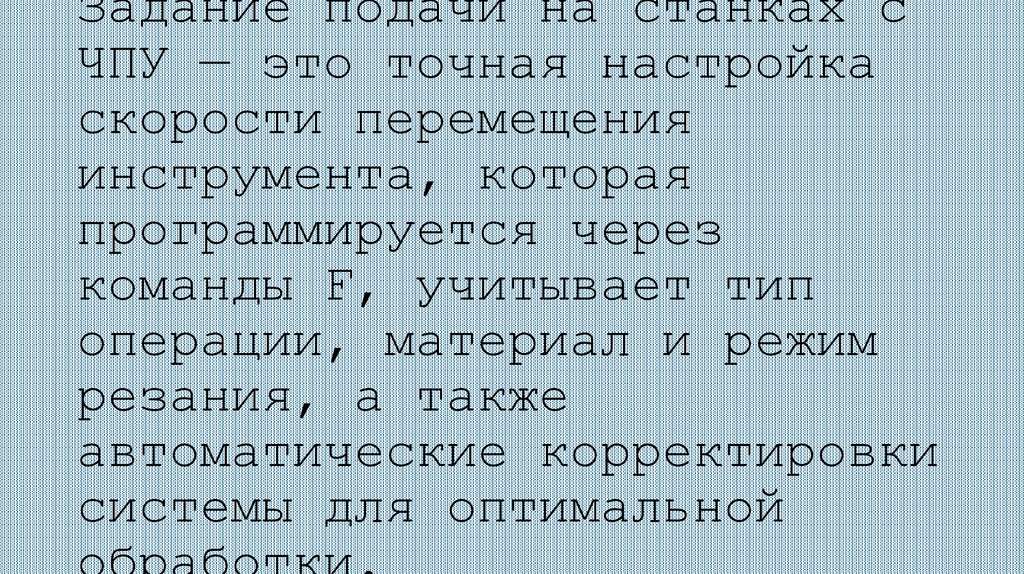

2. Задание подачи на станках с ЧПУ — это точная настройка скорости перемещения инструмента, которая программируется через команды

F, учитывает тип
операции, материал и режим
резания, а также
автоматические корректировки
системы для оптимальной

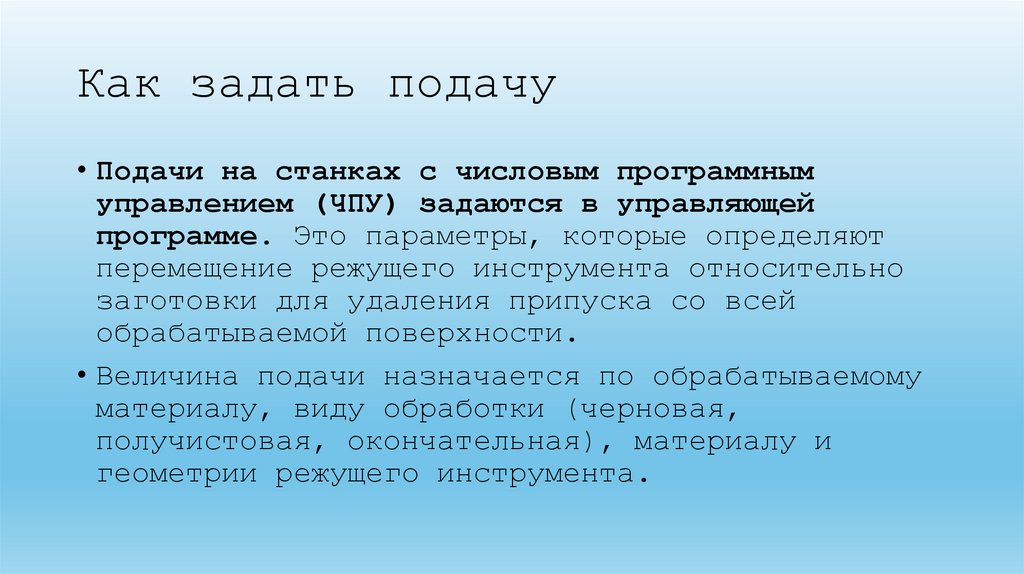

3. Как задать подачу

• Подачи на станках с числовым программным
управлением (ЧПУ) задаются в управляющей
программе. Это параметры, которые определяют
перемещение режущего инструмента относительно
заготовки для удаления припуска со всей
обрабатываемой поверхности.
• Величина подачи назначается по обрабатываемому
материалу, виду обработки (черновая,
получистовая, окончательная), материалу и
геометрии режущего инструмента.

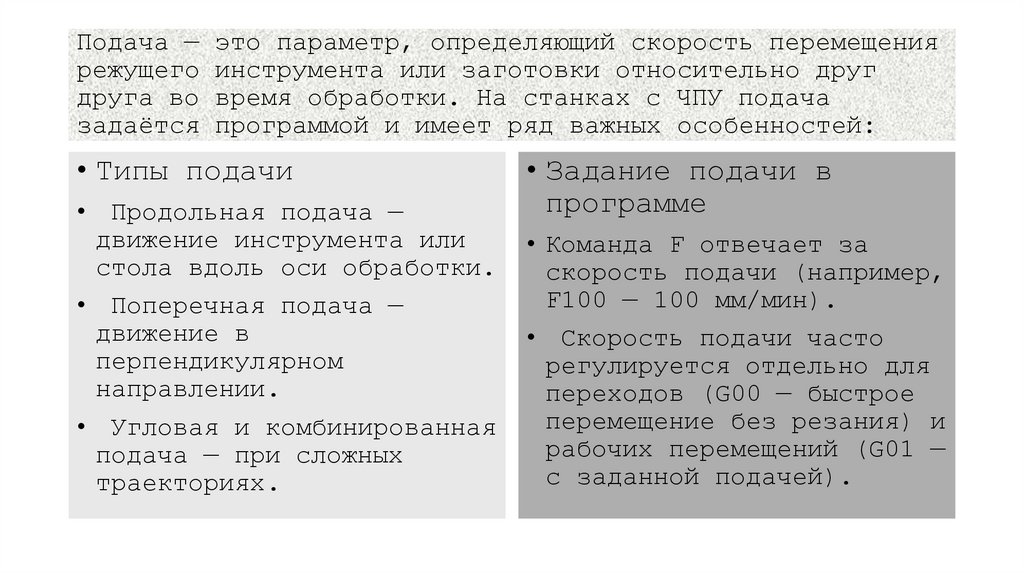

4. Подача — это параметр, определяющий скорость перемещения режущего инструмента или заготовки относительно друг друга во время

обработки. На станках с ЧПУ подача
задаётся программой и имеет ряд важных особенностей:
• Типы подачи
Продольная подача —
движение инструмента или
стола вдоль оси обработки.
• Поперечная подача —
движение в
перпендикулярном
направлении.
• Угловая и комбинированная
подача — при сложных
траекториях.
• Задание подачи в
программе
• Команда F отвечает за
скорость подачи (например,
F100 — 100 мм/мин).
• Скорость подачи часто
регулируется отдельно для
переходов (G00 — быстрое
перемещение без резания) и
рабочих перемещений (G01 —
с заданной подачей).

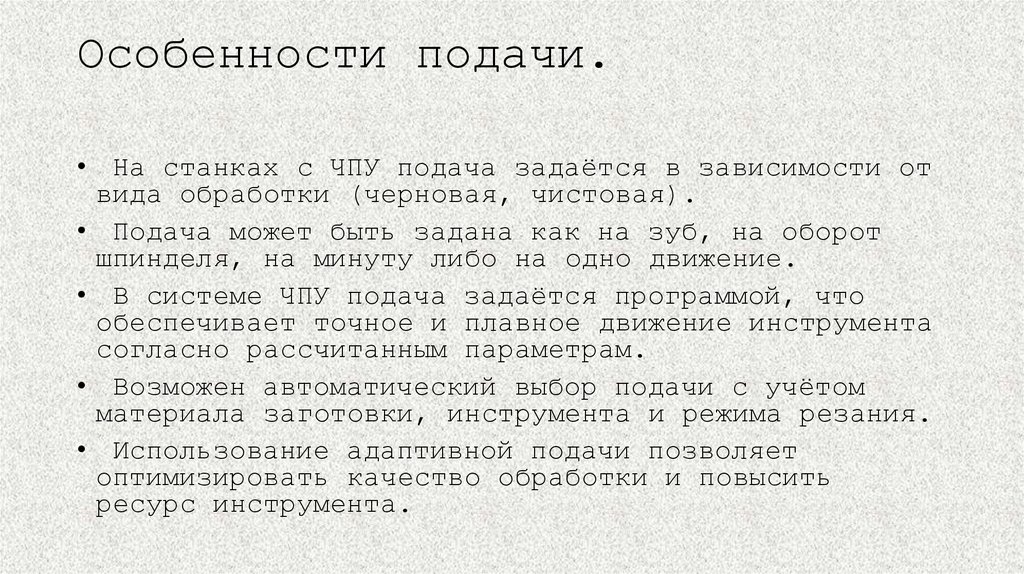

5. Особенности подачи.

• На станках с ЧПУ подача задаётся в зависимости от
вида обработки (черновая, чистовая).
• Подача может быть задана как на зуб, на оборот
шпинделя, на минуту либо на одно движение.
• В системе ЧПУ подача задаётся программой, что
обеспечивает точное и плавное движение инструмента
согласно рассчитанным параметрам.
• Возможен автоматический выбор подачи с учётом
материала заготовки, инструмента и режима резания.
• Использование адаптивной подачи позволяет
оптимизировать качество обработки и повысить
ресурс инструмента.

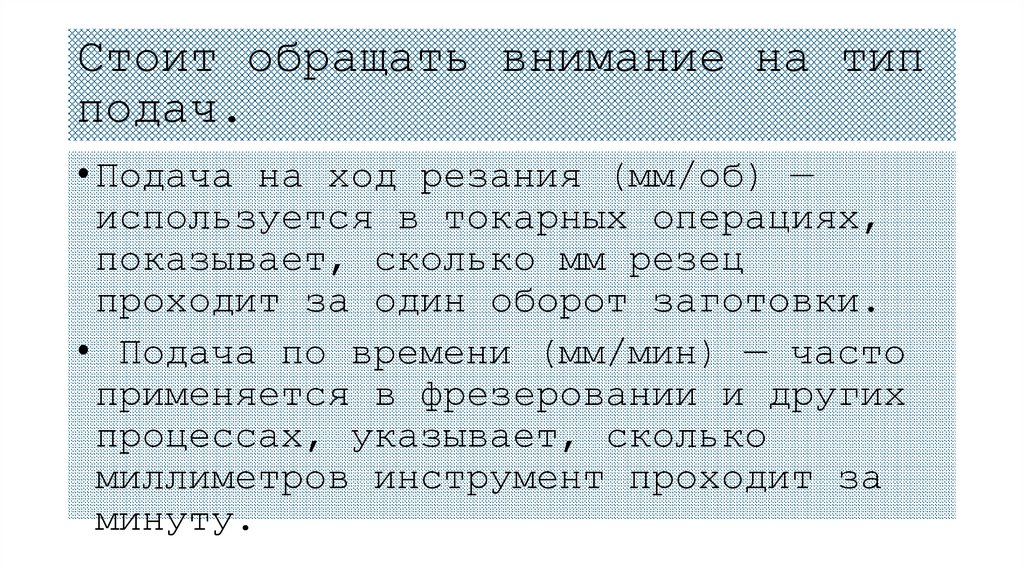

6. Стоит обращать внимание на тип подач.

• Подача на ход резания (мм/об) —
используется в токарных операциях,
показывает, сколько мм резец
проходит за один оборот заготовки.
• Подача по времени (мм/мин) — часто
применяется в фрезеровании и других
процессах, указывает, сколько
миллиметров инструмент проходит за
минуту.

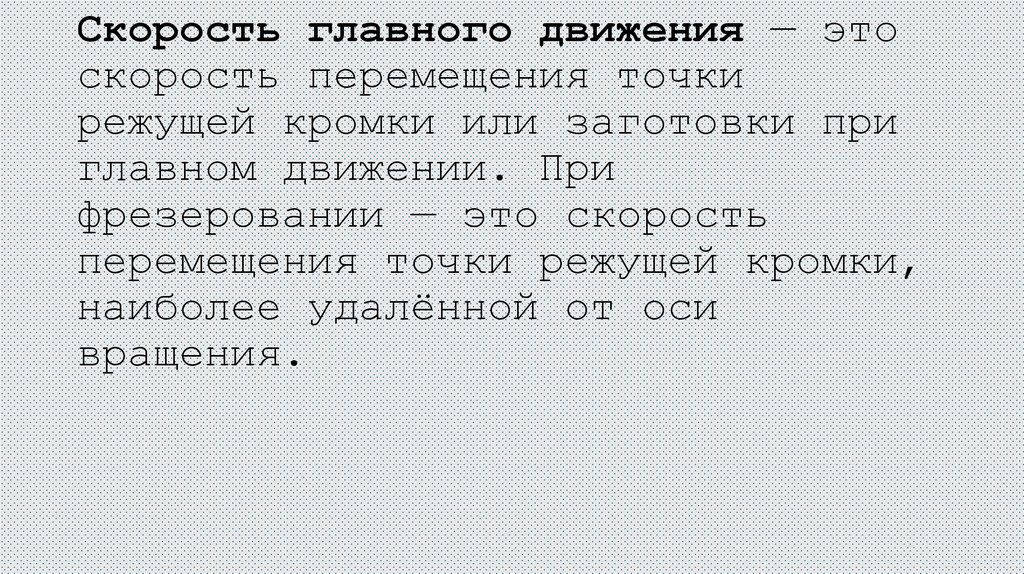

7. Скорость главного движения — это скорость перемещения точки режущей кромки или заготовки при главном движении. При

Скорость главного движения — это
скорость перемещения точки
режущей кромки или заготовки при
главном движении. При
фрезеровании — это скорость
перемещения точки режущей кромки,
наиболее удалённой от оси
вращения.

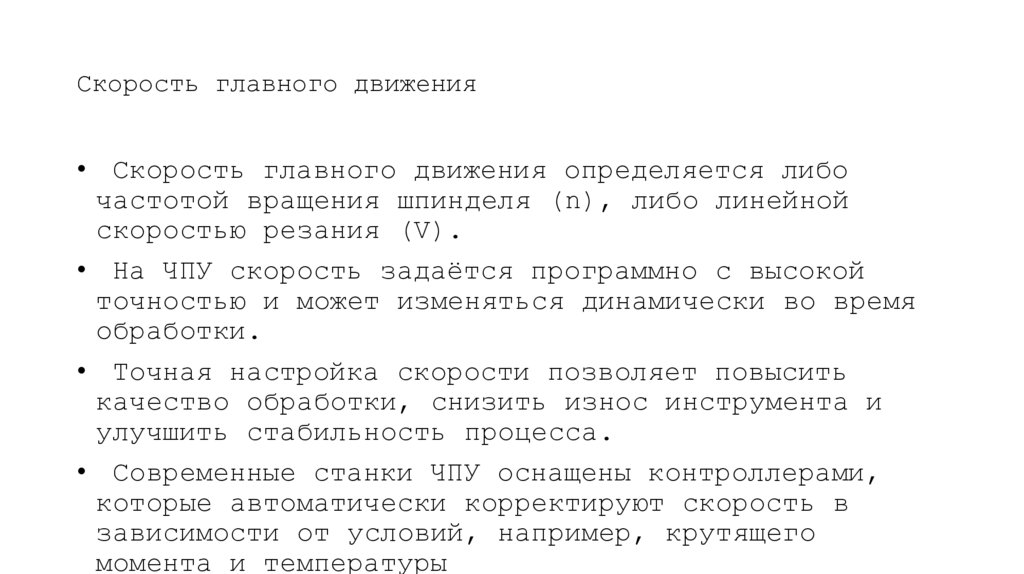

8. Скорость главного движения

• Скорость главного движения определяется либо
частотой вращения шпинделя (n), либо линейной
скоростью резания (V).
• На ЧПУ скорость задаётся программно с высокой
точностью и может изменяться динамически во время
обработки.
• Точная настройка скорости позволяет повысить
качество обработки, снизить износ инструмента и
улучшить стабильность процесса.
• Современные станки ЧПУ оснащены контроллерами,
которые автоматически корректируют скорость в
зависимости от условий, например, крутящего
момента и температуры

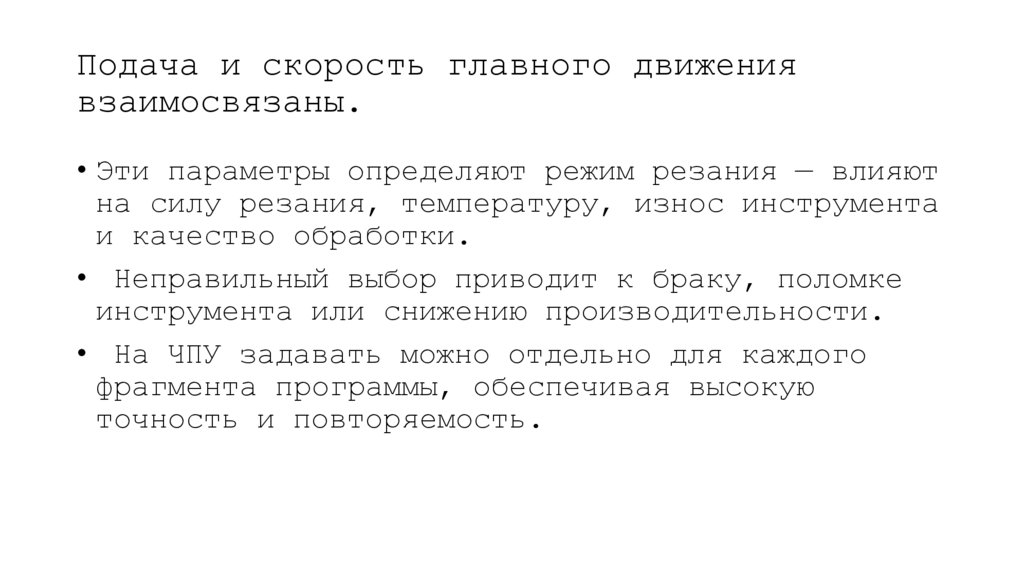

9. Подача и скорость главного движения взаимосвязаны.

• Эти параметры определяют режим резания — влияют
на силу резания, температуру, износ инструмента
и качество обработки.
• Неправильный выбор приводит к браку, поломке
инструмента или снижению производительности.
• На ЧПУ задавать можно отдельно для каждого
фрагмента программы, обеспечивая высокую
точность и повторяемость.
