Компьютерная сеть новая (2)

1.

КОМПЬЮТЕРНЫЕ СЕТИ

2.

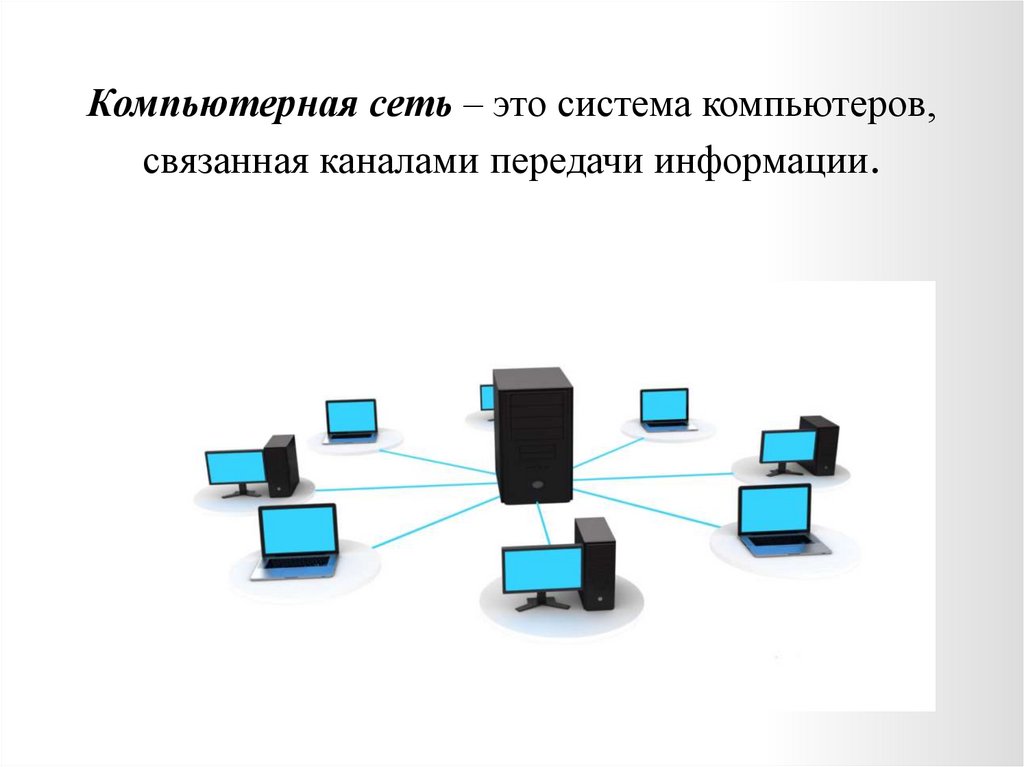

Компьютерная сеть – это система компьютеров,
связанная каналами передачи информации.

3.

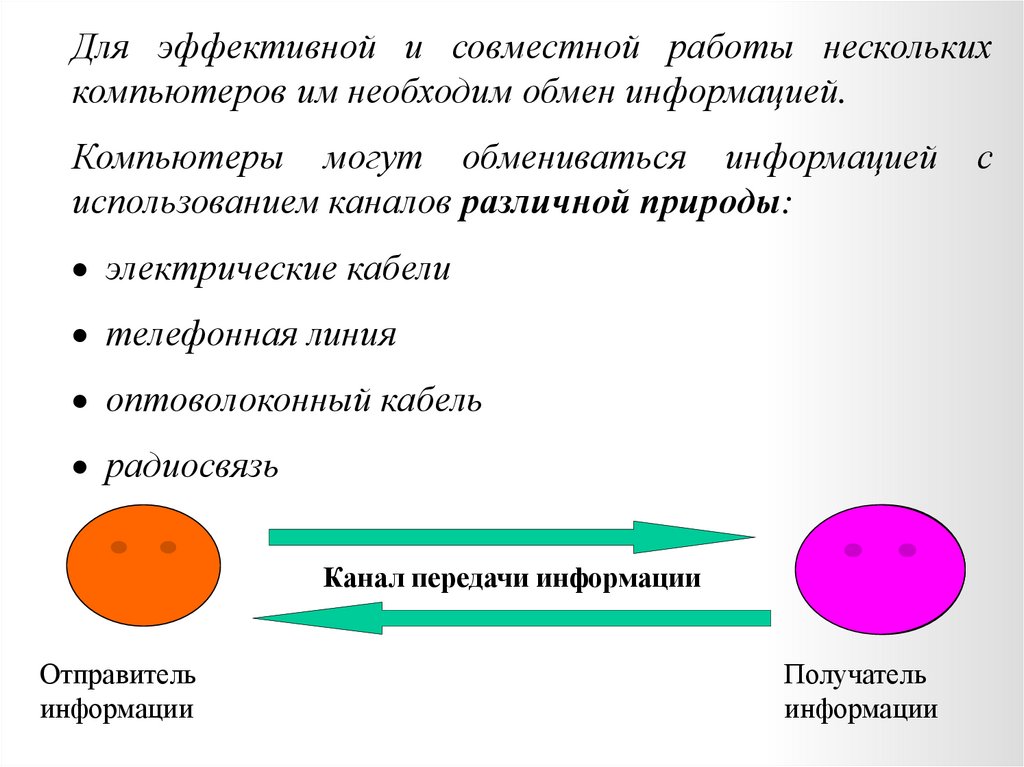

Для эффективной и совместной работы нескольких
компьютеров им необходим обмен информацией.
Компьютеры могут обмениваться информацией
использованием каналов различной природы:
электрические кабели
телефонная линия
оптоволоконный кабель
радиосвязь
Канал передачи информации
Отправитель
информации
Получатель
информации
с

4.

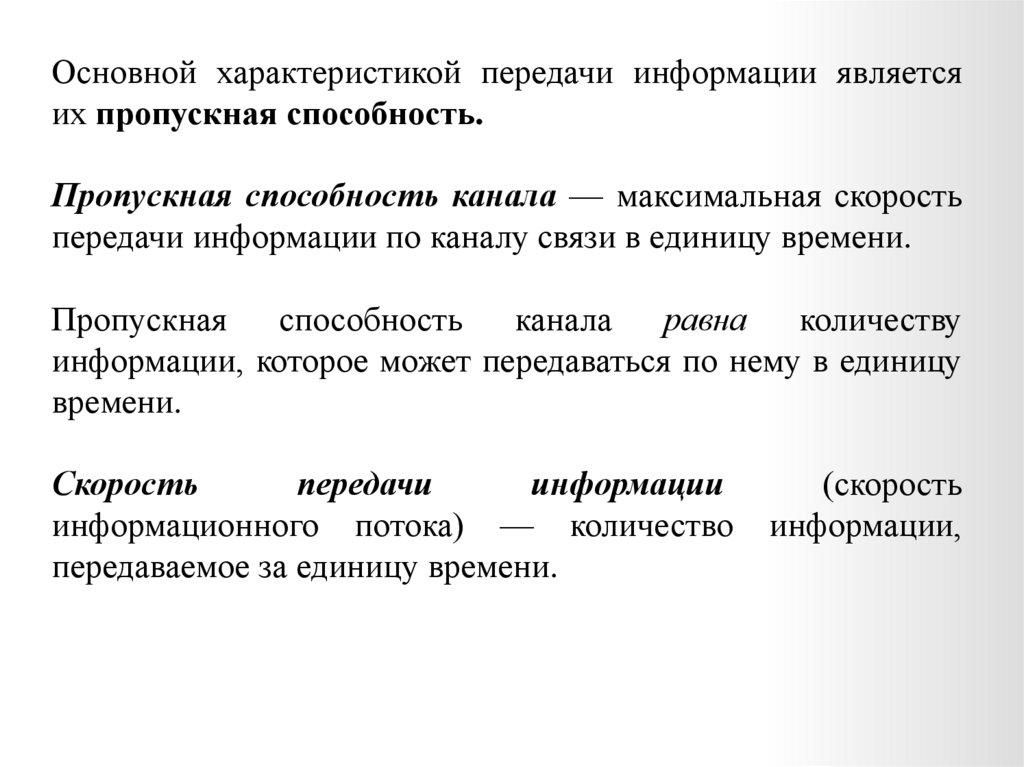

Основной характеристикой передачи информации является
их пропускная способность.
Пропускная способность канала — максимальная скорость
передачи информации по каналу связи в единицу времени.
Пропускная
способность
канала
равна
количеству
информации, которое может передаваться по нему в единицу
времени.
Скорость
передачи
информации
информационного потока) — количество
передаваемое за единицу времени.
(скорость
информации,

5.

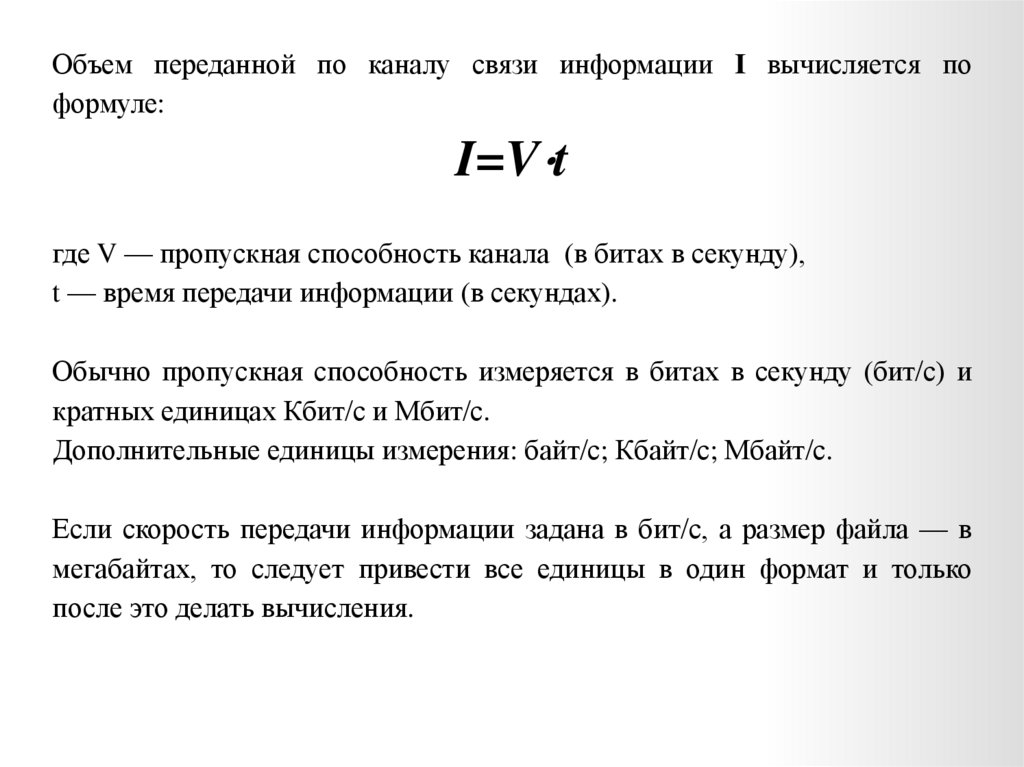

Объем переданной по каналу связи информации I вычисляется по
формуле:
I=V⋅t
где V — пропускная способность канала (в битах в секунду),
t — время передачи информации (в секундах).

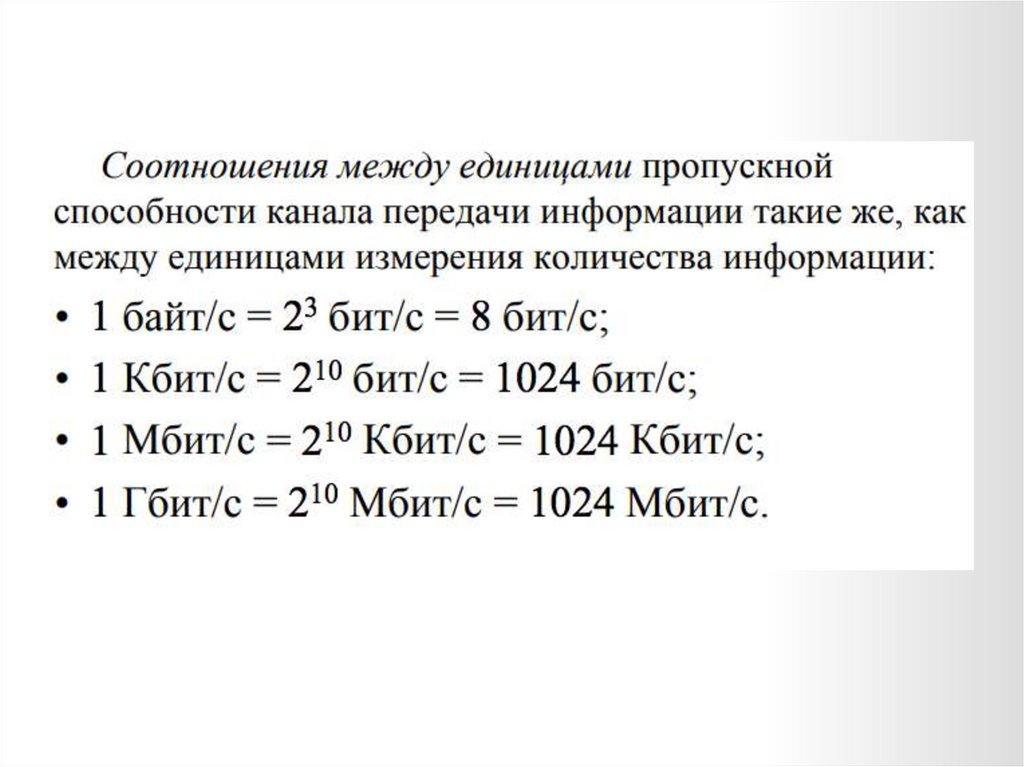

Обычно пропускная способность измеряется в битах в секунду (бит/с) и
кратных единицах Кбит/с и Мбит/с.
Дополнительные единицы измерения: байт/c; Кбайт/с; Мбайт/c.
Если скорость передачи информации задана в бит/с, а размер файла — в
мегабайтах, то следует привести все единицы в один формат и только
после это делать вычисления.

6.

7.

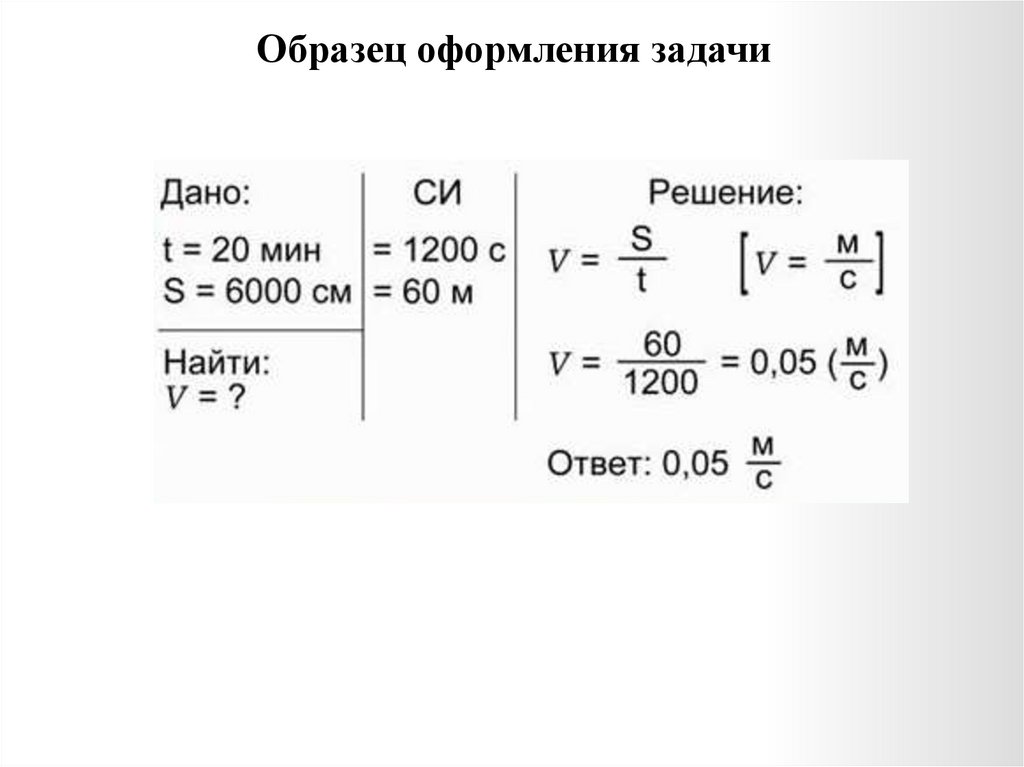

Образец оформления задачи

8.

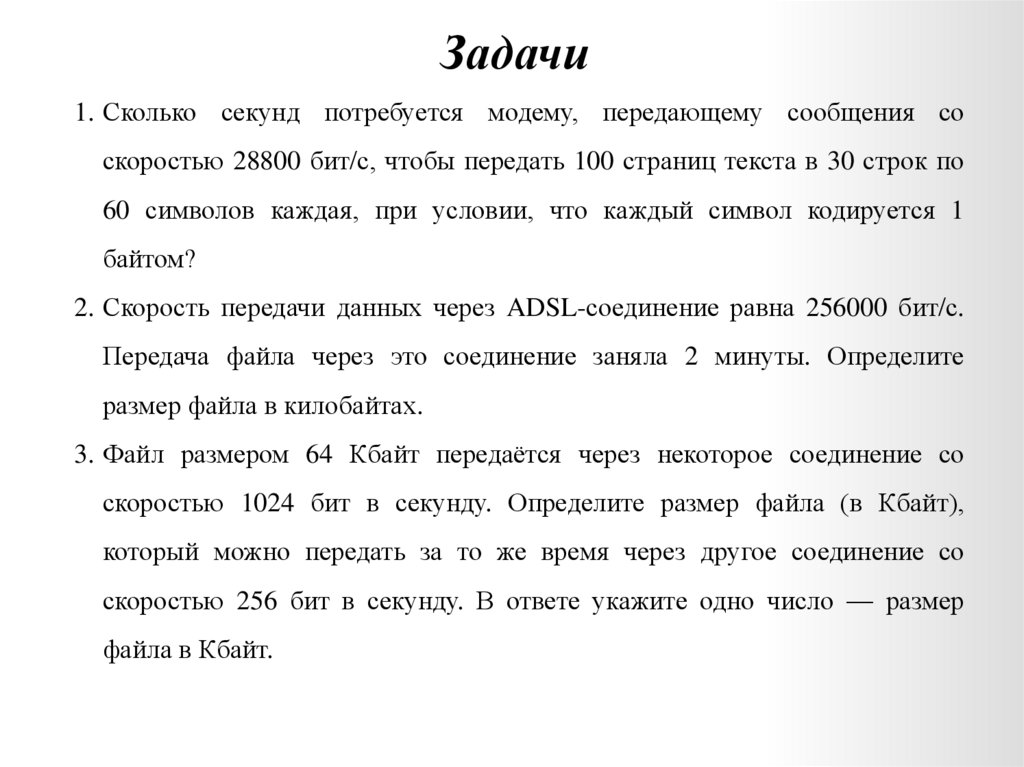

Задачи
1. Сколько секунд потребуется модему, передающему сообщения со
скоростью 28800 бит/с, чтобы передать 100 страниц текста в 30 строк по
60 символов каждая, при условии, что каждый символ кодируется 1
байтом?
2. Скорость передачи данных через ADSL-соединение равна 256000 бит/c.
Передача файла через это соединение заняла 2 минуты. Определите
размер файла в килобайтах.
3. Файл размером 64 Кбайт передаётся через некоторое соединение со
скоростью 1024 бит в секунду. Определите размер файла (в Кбайт),
который можно передать за то же время через другое соединение со
скоростью 256 бит в секунду. В ответе укажите одно число — размер
файла в Кбайт.

9.

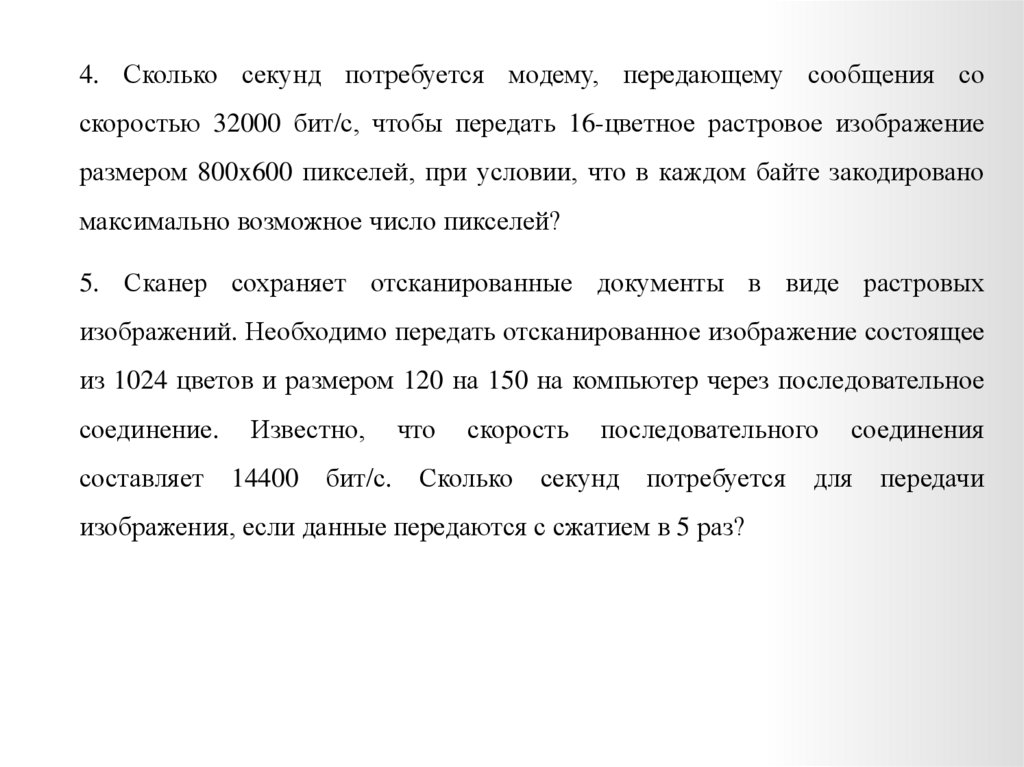

4. Сколько секунд потребуется модему, передающему сообщения со
скоростью 32000 бит/с, чтобы передать 16-цветное растровое изображение
размером 800x600 пикселей, при условии, что в каждом байте закодировано
максимально возможное число пикселей?
5. Сканер сохраняет отсканированные документы в виде растровых
изображений. Необходимо передать отсканированное изображение состоящее
из 1024 цветов и размером 120 на 150 на компьютер через последовательное
соединение.
составляет
Известно,
что
скорость
14400 бит/с. Сколько
последовательного
секунд
потребуется
изображения, если данные передаются с сжатием в 5 раз?
соединения
для
передачи

10.

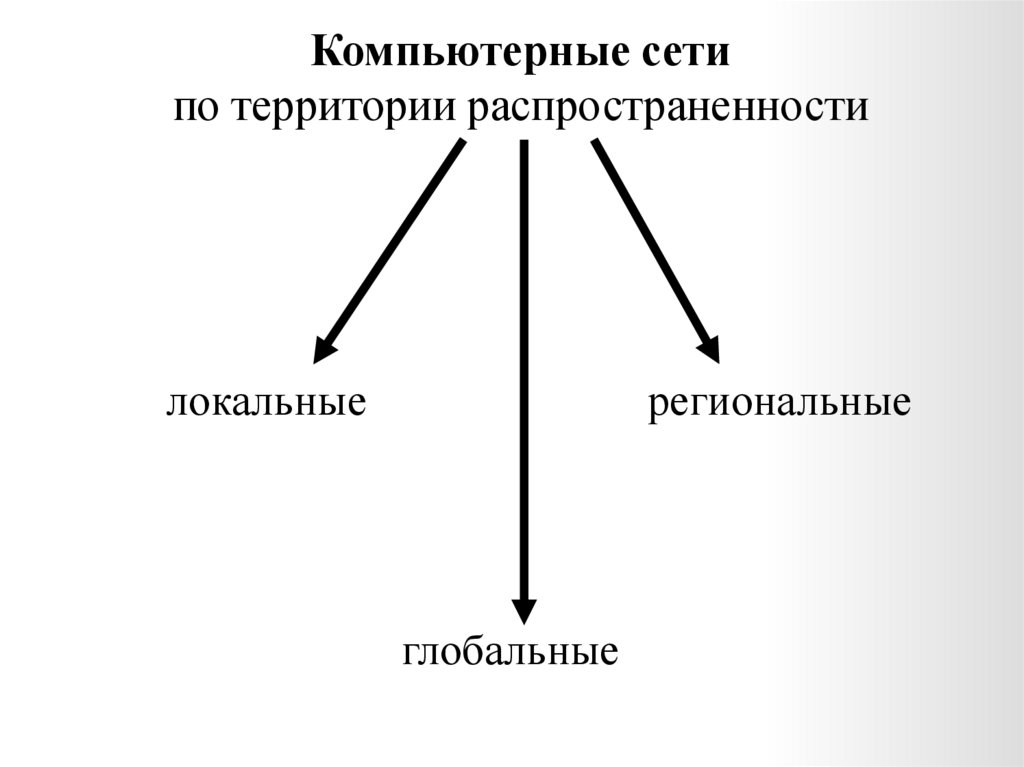

Компьютерные сети
по территории распространенности
локальные
региональные
глобальные

11.

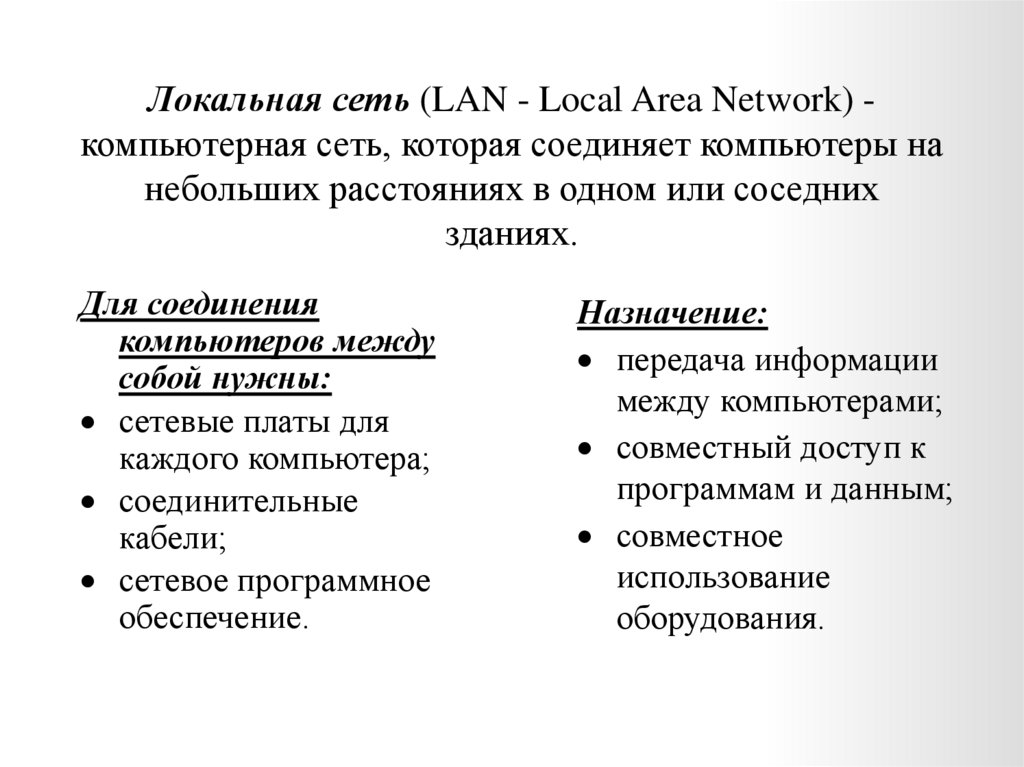

Локальная сеть (LAN - Local Area Network) компьютерная сеть, которая соединяет компьютеры на
небольших расстояниях в одном или соседних
зданиях.

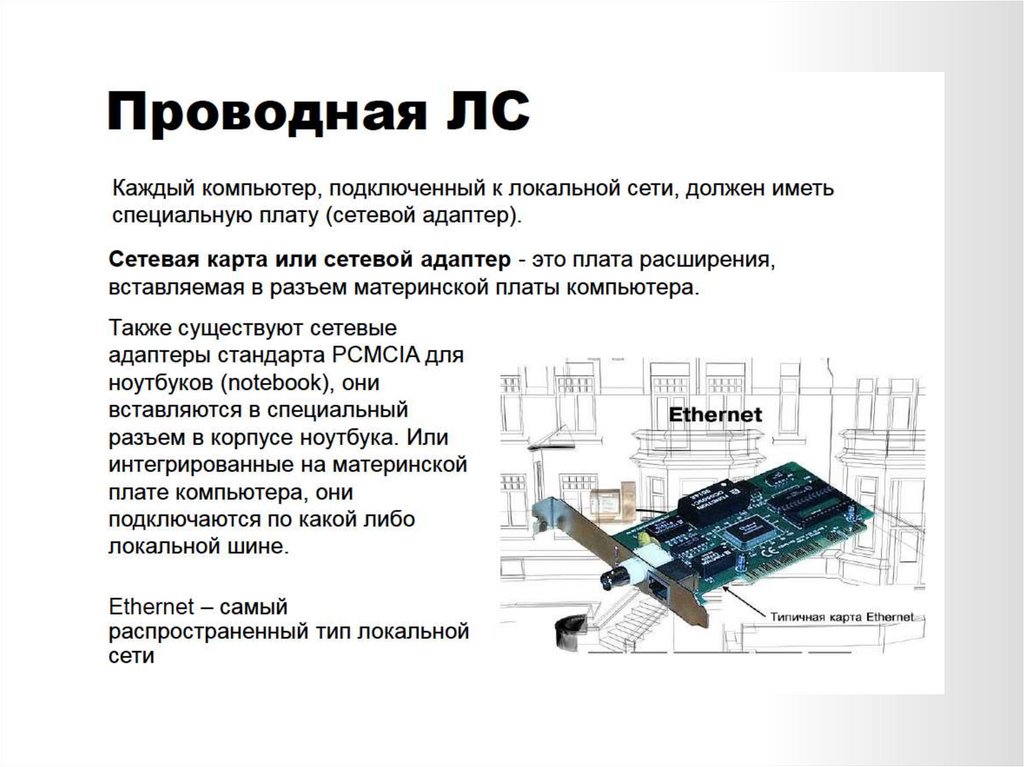

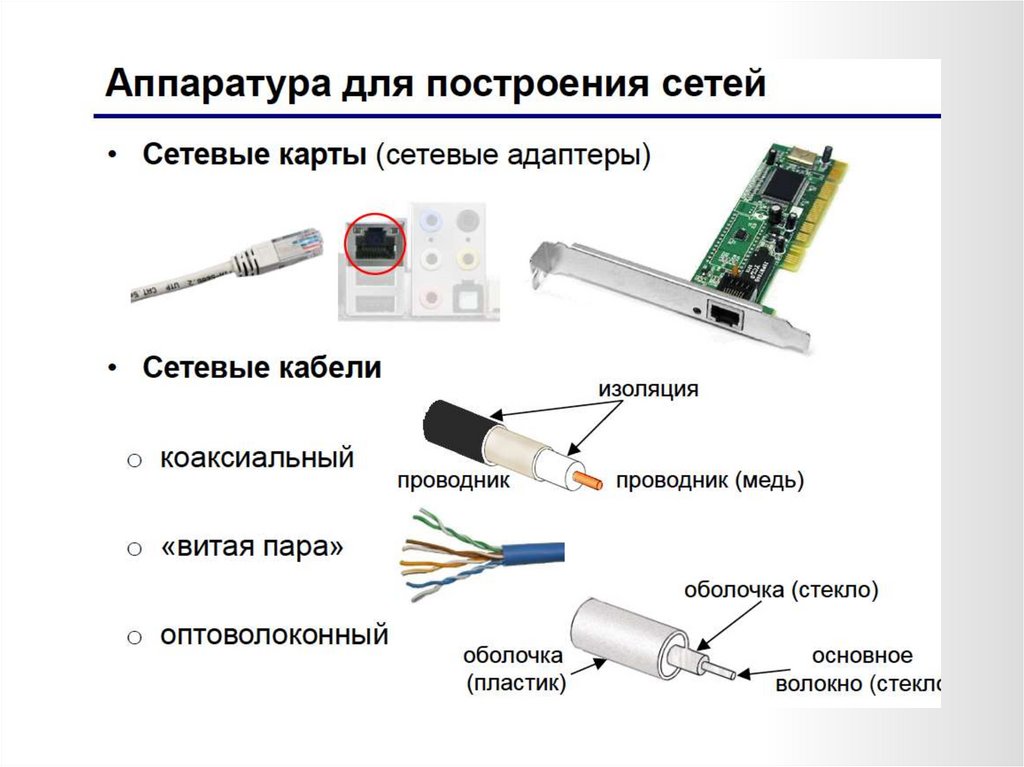

Для соединения
компьютеров между
собой нужны:
сетевые платы для
каждого компьютера;
соединительные
кабели;
сетевое программное
обеспечение.
Назначение:
передача информации
между компьютерами;
совместный доступ к
программам и данным;
совместное
использование
оборудования.

12.

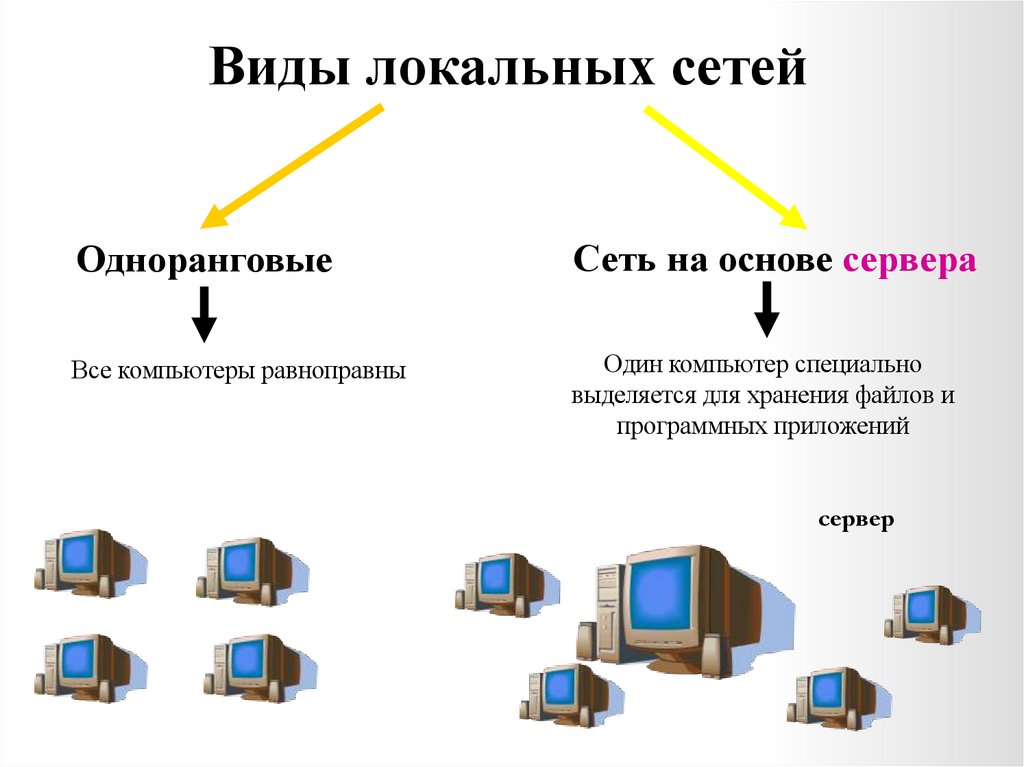

Виды локальных сетей
Одноранговые
Сеть на основе сервера
Все компьютеры равноправны
Один компьютер специально
выделяется для хранения файлов и
программных приложений
сервер

13.

14.

15.

16.

17.

18.

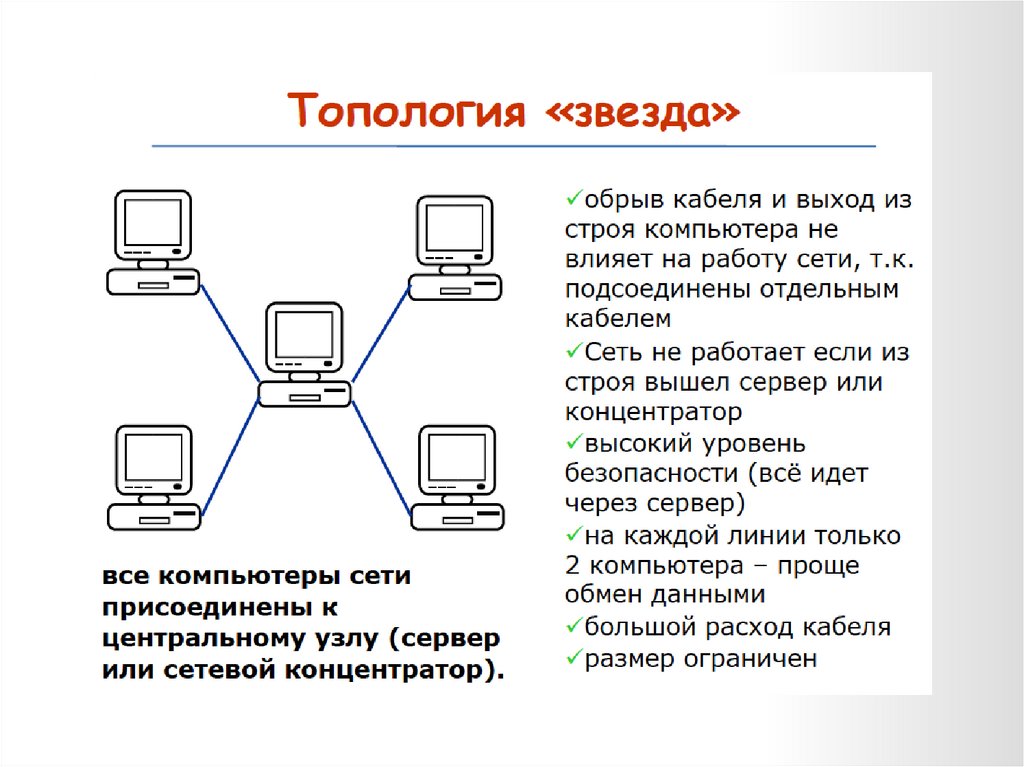

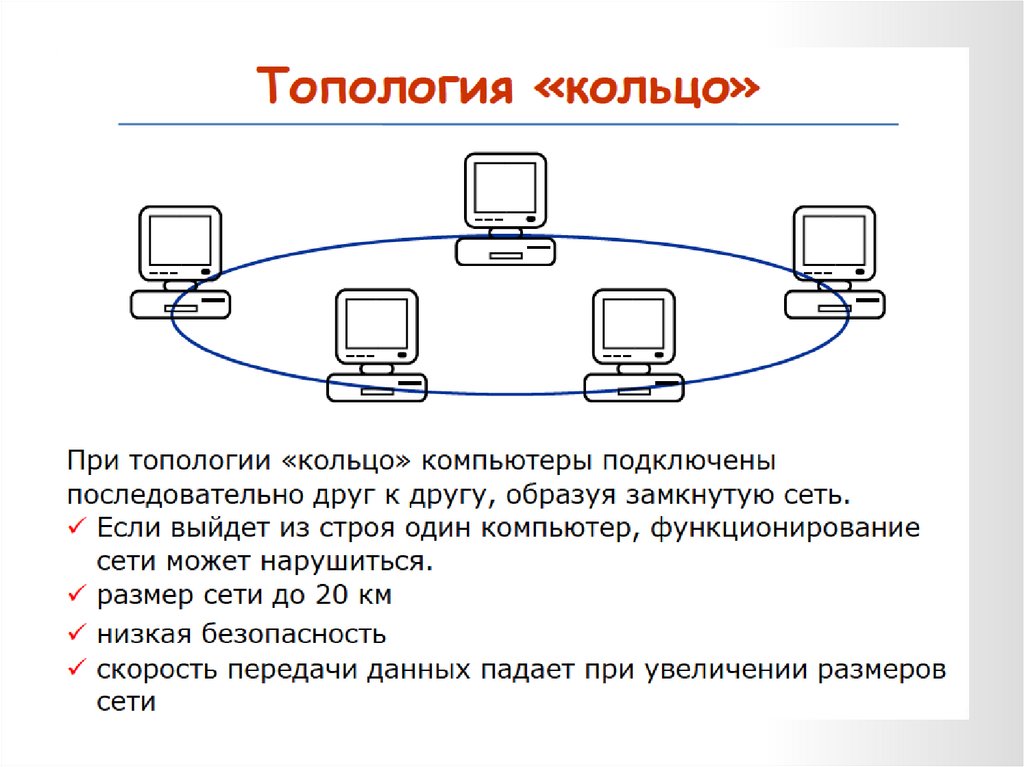

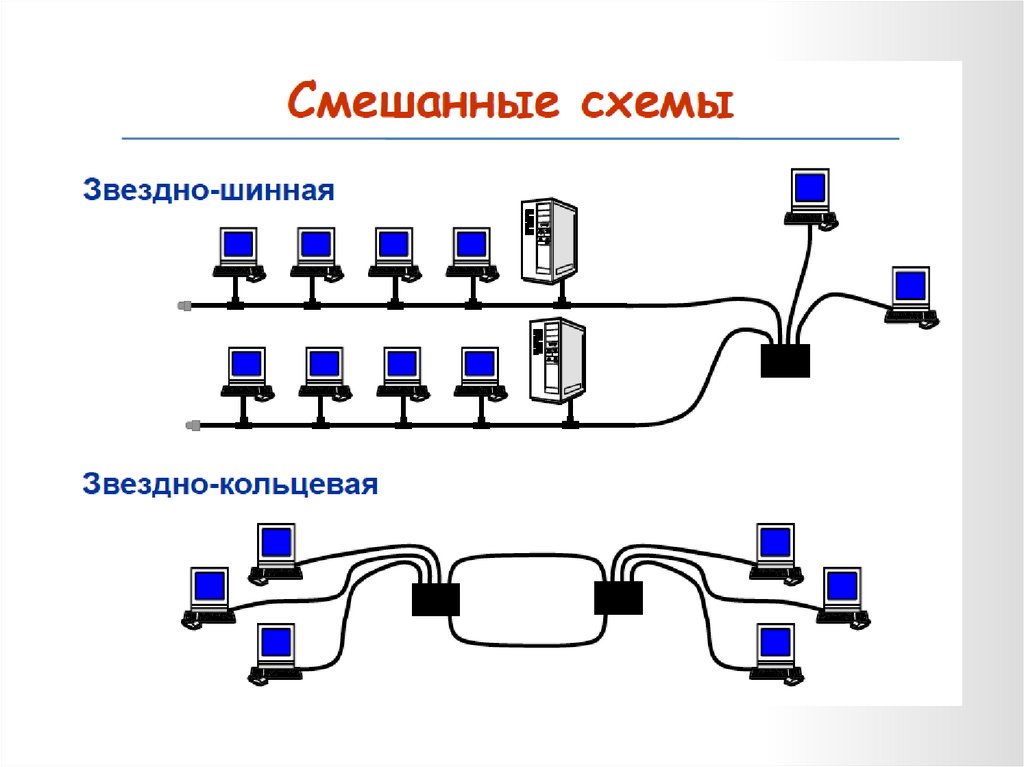

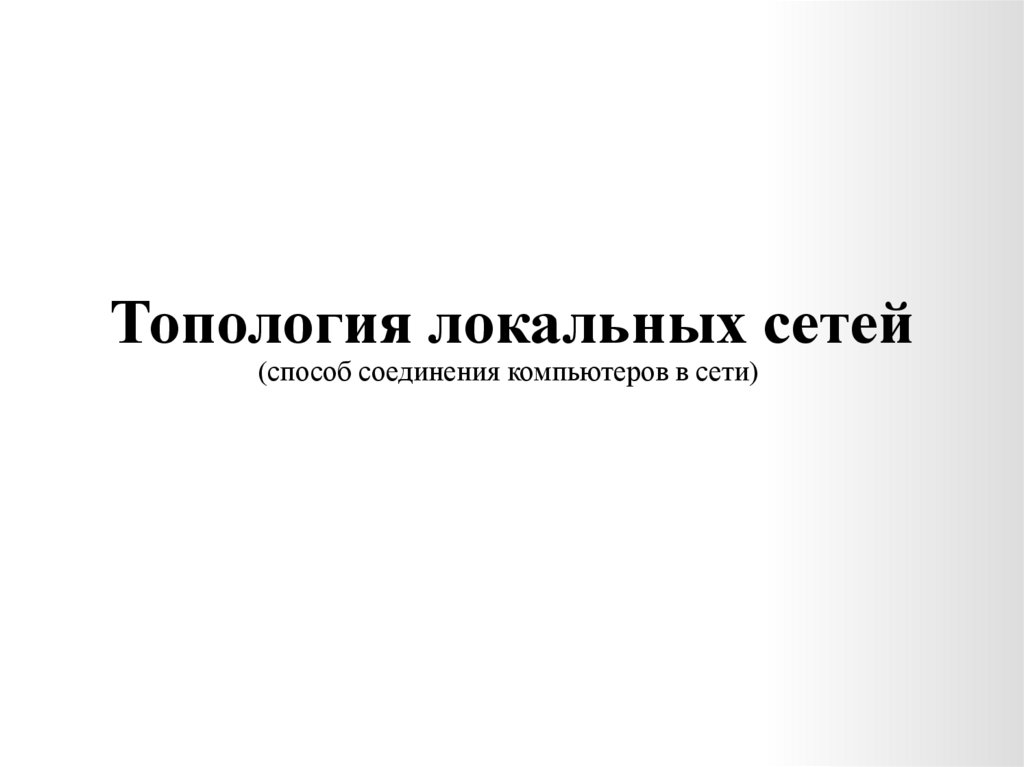

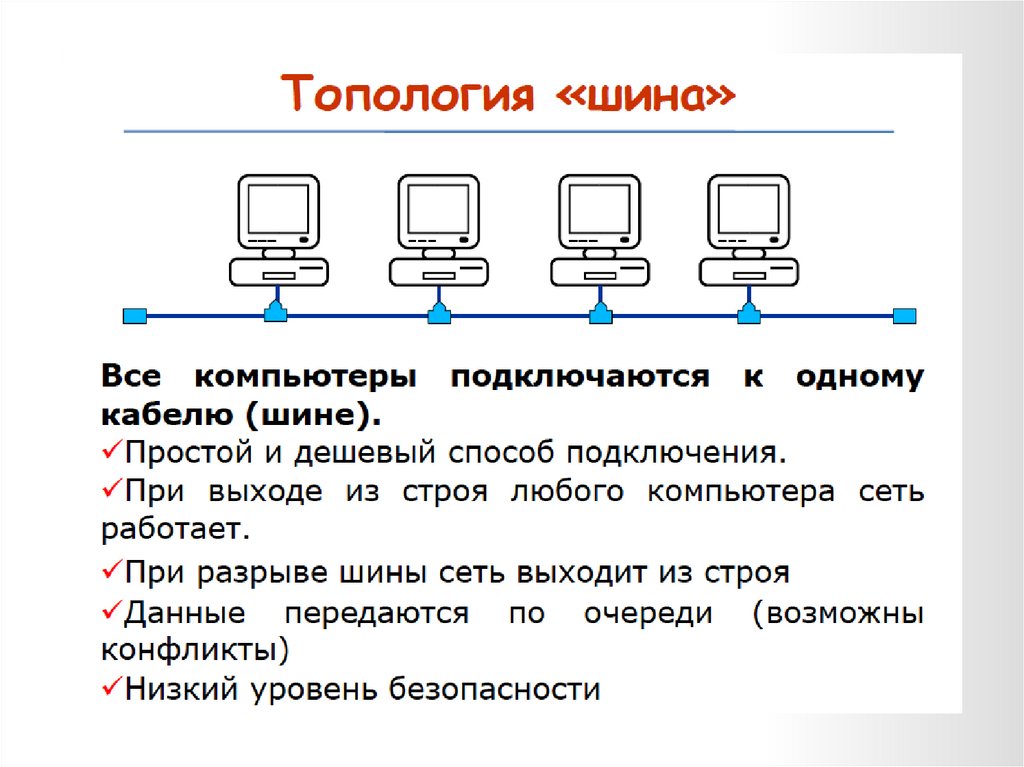

Топология локальных сетей
(способ соединения компьютеров в сети)

19.

20.

21.

22.

23.

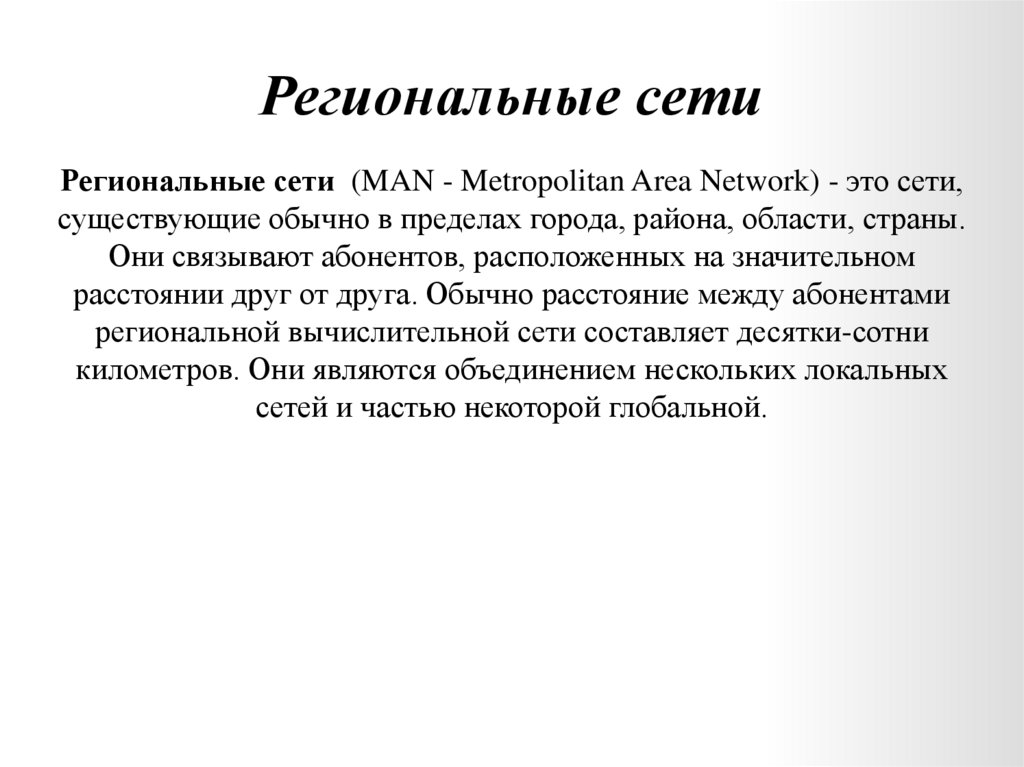

Региональные сети
Региональные сети (MAN - Metropolitan Area Network) - это сети,
существующие обычно в пределах города, района, области, страны.
Они связывают абонентов, расположенных на значительном
расстоянии друг от друга. Обычно расстояние между абонентами
региональной вычислительной сети составляет десятки-сотни
километров. Они являются объединением нескольких локальных
сетей и частью некоторой глобальной.

24.

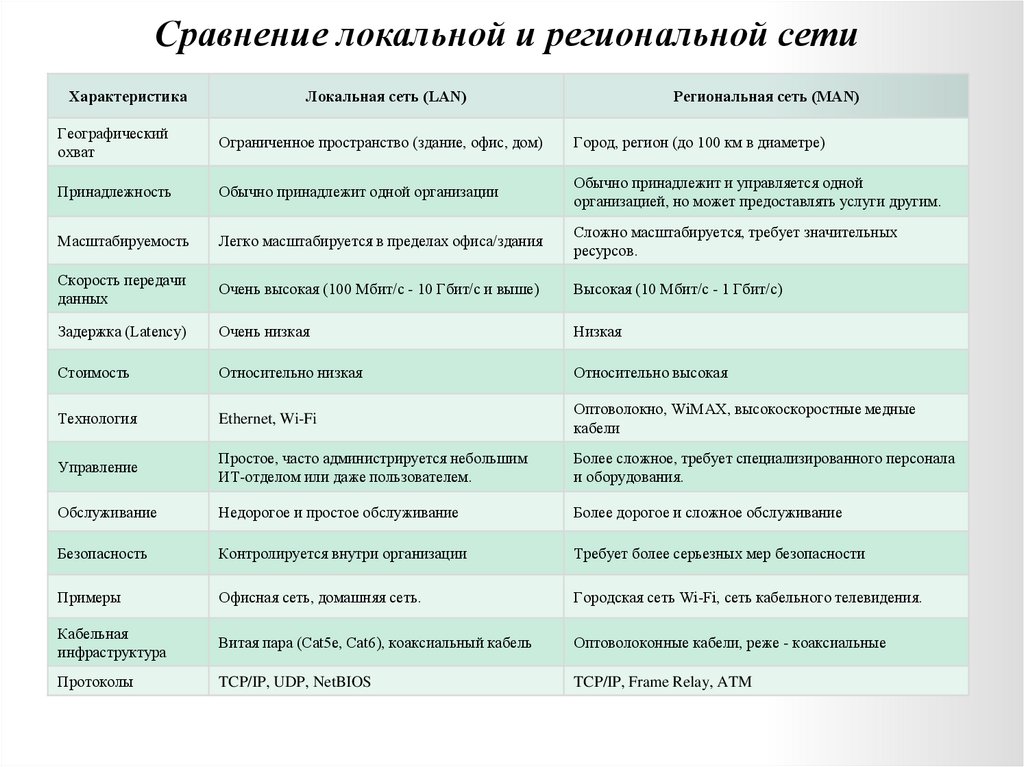

Сравнение локальной и региональной сети
Характеристика
Локальная сеть (LAN)
Региональная сеть (MAN)
Географический
охват
Ограниченное пространство (здание, офис, дом)
Город, регион (до 100 км в диаметре)
Принадлежность
Обычно принадлежит одной организации
Обычно принадлежит и управляется одной
организацией, но может предоставлять услуги другим.
Масштабируемость
Легко масштабируется в пределах офиса/здания
Сложно масштабируется, требует значительных
ресурсов.
Скорость передачи
данных
Очень высокая (100 Мбит/с - 10 Гбит/с и выше)
Высокая (10 Мбит/с - 1 Гбит/с)
Задержка (Latency)
Очень низкая
Низкая
Стоимость
Относительно низкая
Относительно высокая
Технология
Ethernet, Wi-Fi
Оптоволокно, WiMAX, высокоскоростные медные
кабели
Управление
Простое, часто администрируется небольшим
ИТ-отделом или даже пользователем.
Более сложное, требует специализированного персонала
и оборудования.
Обслуживание
Недорогое и простое обслуживание
Более дорогое и сложное обслуживание
Безопасность
Контролируется внутри организации
Требует более серьезных мер безопасности
Примеры
Офисная сеть, домашняя сеть.
Городская сеть Wi-Fi, сеть кабельного телевидения.
Кабельная
инфраструктура
Витая пара (Cat5e, Cat6), коаксиальный кабель
Оптоволоконные кабели, реже - коаксиальные
Протоколы
TCP/IP, UDP, NetBIOS
TCP/IP, Frame Relay, ATM

25.

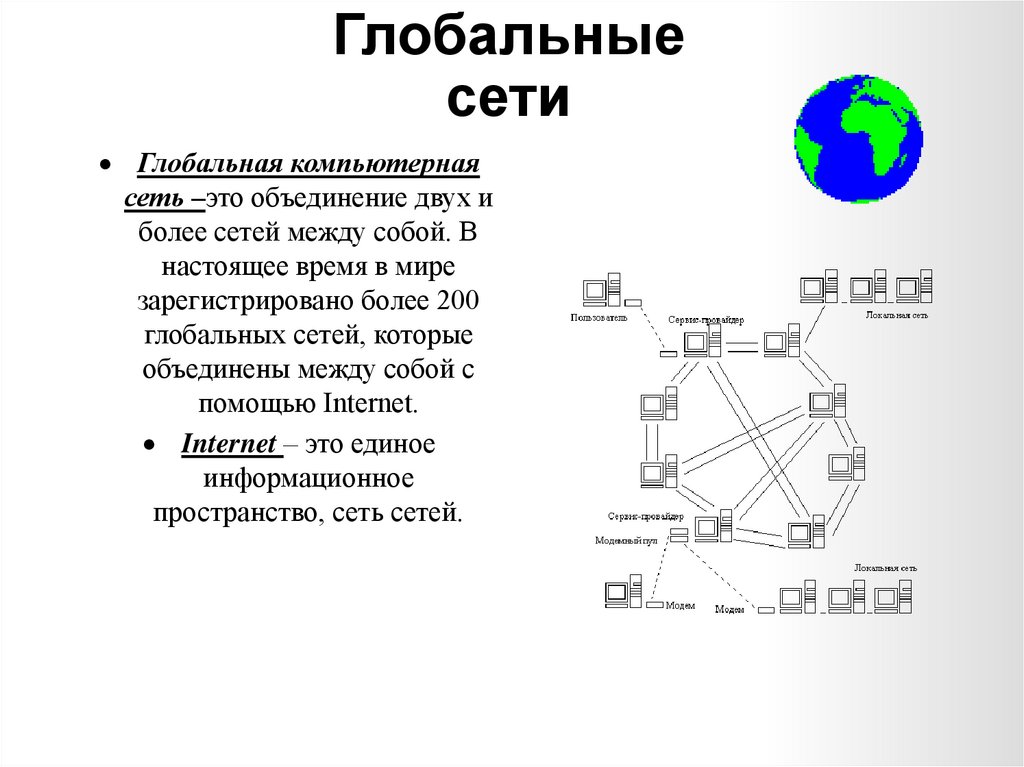

Глобальные
сети
Глобальная компьютерная
сеть –это объединение двух и
более сетей между собой. В
настоящее время в мире
зарегистрировано более 200
глобальных сетей, которые
объединены между собой с
помощью Internet.
Internet – это единое
информационное
пространство, сеть сетей.
