Лекция №33

1.

УВАЖАЕМЫЕ СТУДЕНТЫ!
СЕГОДНЯШНЕЕ ЗАНЯТИЕ ПО ДИСЦИПЛИНЕ
«ОСНОВЫ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА»
ПОСВЯЩЕНО РАЗДЕЛУ 4 МОНТАЖ СЕТЕЙ
ГАЗОРАСПРЕДЕЛЕНИЯ И ГАЗОПОТРЕБЛЕНИЯ, САНИТАРНО-
ТЕХНИЧЕСКИХ СИСТЕМ
ТЕМА 4.4 Монтаж водомерных узлов и внутренних сетей
водоснабжения.
ВАМ НЕОБХОДИМО СОСТАВИТЬ КРАТКИЙ КОНСПЕКТ ПО
ПРЕЗЕНТАЦИИ И ВЫСЛАТЬ ФОТО ВЫПОЛНЕННОЙ РАБОТЫ
МНЕ НА ПОЧТУ galinagulidova15@mail.ru
1

2.

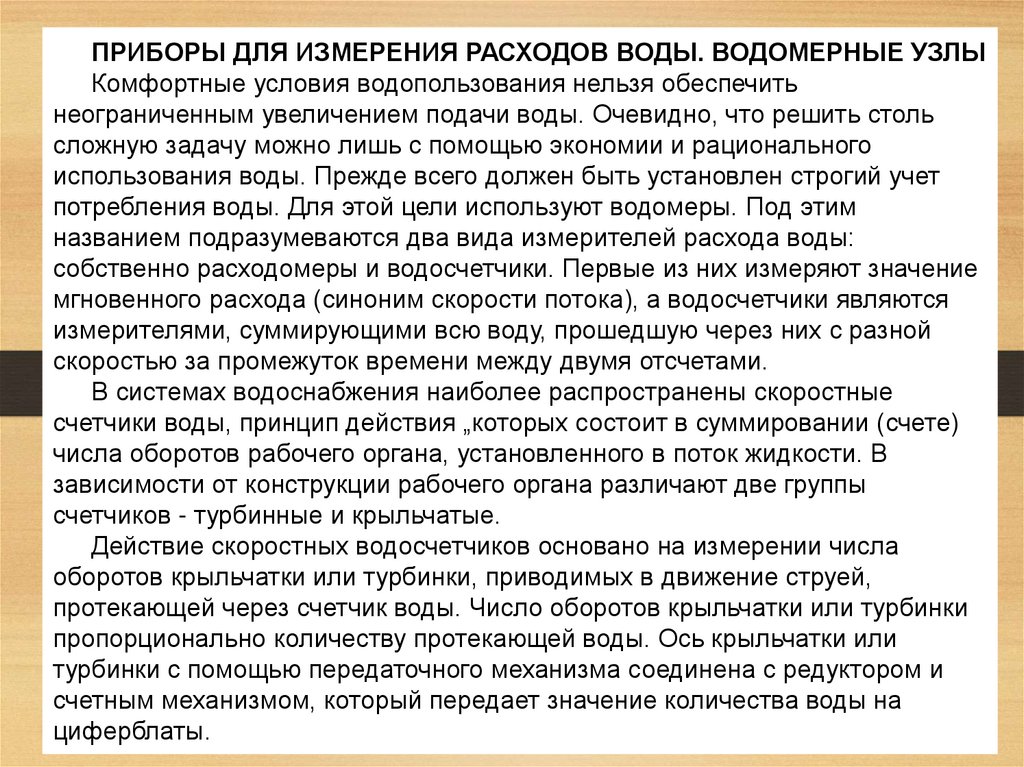

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ РАСХОДОВ ВОДЫ. ВОДОМЕРНЫЕ УЗЛЫ
Комфортные условия водопользования нельзя обеспечить
неограниченным увеличением подачи воды. Очевидно, что решить столь
сложную задачу можно лишь с помощью экономии и рационального
использования воды. Прежде всего должен быть установлен строгий учет
потребления воды. Для этой цели используют водомеры. Под этим
названием подразумеваются два вида измерителей расхода воды:
собственно расходомеры и водосчетчики. Первые из них измеряют значение
мгновенного расхода (синоним скорости потока), а водосчетчики являются
измерителями, суммирующими всю воду, прошедшую через них с разной
скоростью за промежуток времени между двумя отсчетами.
В системах водоснабжения наиболее распространены скоростные
счетчики воды, принцип действия „которых состоит в суммировании (счете)
числа оборотов рабочего органа, установленного в поток жидкости. В
зависимости от конструкции рабочего органа различают две группы
счетчиков - турбинные и крыльчатые.
Действие скоростных водосчетчиков основано на измерении числа
оборотов крыльчатки или турбинки, приводимых в движение струей,
протекающей через счетчик воды. Число оборотов крыльчатки или турбинки
пропорционально количеству протекающей воды. Ось крыльчатки или
турбинки с помощью передаточного механизма соединена с редуктором и
2
счетным механизмом, который передает значение количества воды на
циферблаты.

3.

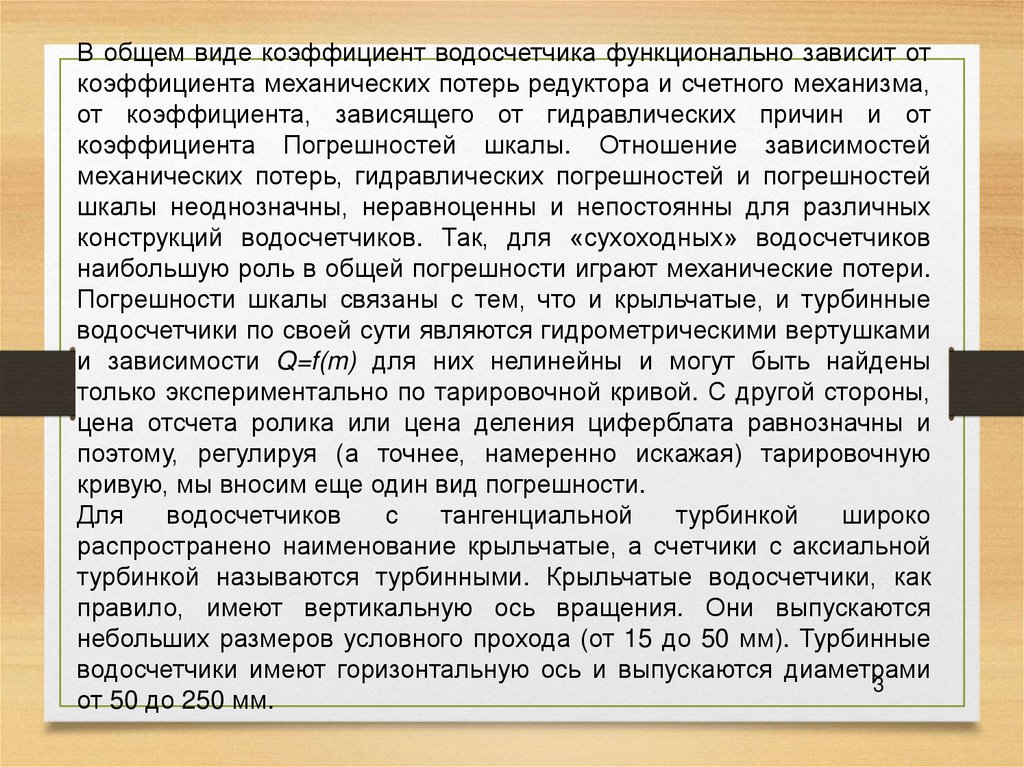

В общем виде коэффициент водосчетчика функционально зависит от
коэффициента механических потерь редуктора и счетного механизма,
от коэффициента, зависящего от гидравлических причин и от
коэффициента Погрешностей шкалы. Отношение зависимостей
механических потерь, гидравлических погрешностей и погрешностей
шкалы неоднозначны, неравноценны и непостоянны для различных
конструкций водосчетчиков. Так, для «сухоходных» водосчетчиков
наибольшую роль в общей погрешности играют механические потери.
Погрешности шкалы связаны с тем, что и крыльчатые, и турбинные
водосчетчики по своей сути являются гидрометрическими вертушками
и зависимости Q=f(m) для них нелинейны и могут быть найдены
только экспериментально по тарировочной кривой. С другой стороны,
цена отсчета ролика или цена деления циферблата равнозначны и
поэтому, регулируя (а точнее, намеренно искажая) тарировочную
кривую, мы вносим еще один вид погрешности.
Для
водосчетчиков
с
тангенциальной
турбинкой
широко
распространено наименование крыльчатые, а счетчики с аксиальной
турбинкой называются турбинными. Крыльчатые водосчетчики, как
правило, имеют вертикальную ось вращения. Они выпускаются
небольших размеров условного прохода (от 15 до 50 мм). Турбинные
водосчетчики имеют горизонтальную ось и выпускаются диаметрами
3
от 50 до 250 мм.

4.

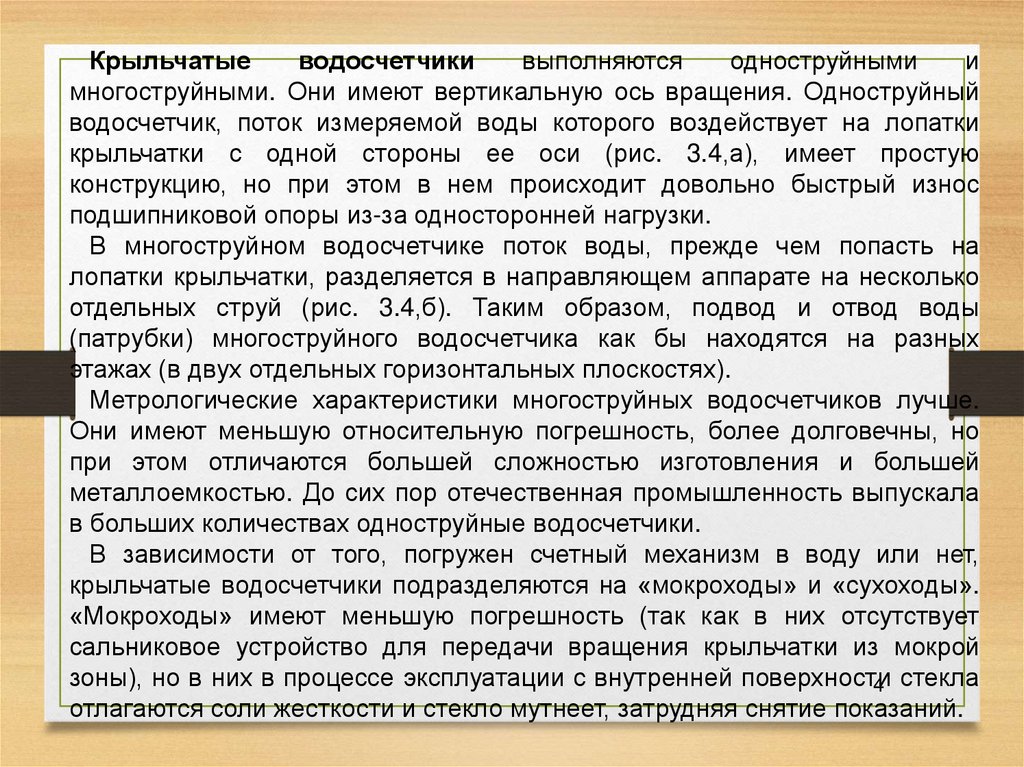

Крыльчатые
водосчетчики
выполняются
одноструйными
и
многоструйными. Они имеют вертикальную ось вращения. Одноструйный
водосчетчик, поток измеряемой воды которого воздействует на лопатки
крыльчатки с одной стороны ее оси (рис. 3.4,а), имеет простую
конструкцию, но при этом в нем происходит довольно быстрый износ
подшипниковой опоры из-за односторонней нагрузки.
В многоструйном водосчетчике поток воды, прежде чем попасть на
лопатки крыльчатки, разделяется в направляющем аппарате на несколько
отдельных струй (рис. 3.4,б). Таким образом, подвод и отвод воды
(патрубки) многоструйного водосчетчика как бы находятся на разных
этажах (в двух отдельных горизонтальных плоскостях).
Метрологические характеристики многоструйных водосчетчиков лучше.
Они имеют меньшую относительную погрешность, более долговечны, но
при этом отличаются большей сложностью изготовления и большей
металлоемкостью. До сих пор отечественная промышленность выпускала
в больших количествах одноструйные водосчетчики.
В зависимости от того, погружен счетный механизм в воду или нет,
крыльчатые водосчетчики подразделяются на «мокроходы» и «сухоходы».
«Мокроходы» имеют меньшую погрешность (так как в них отсутствует
сальниковое устройство для передачи вращения крыльчатки из мокрой
зоны), но в них в процессе эксплуатации с внутренней поверхности
4 стекла
отлагаются соли жесткости и стекло мутнеет, затрудняя снятие показаний.

5.

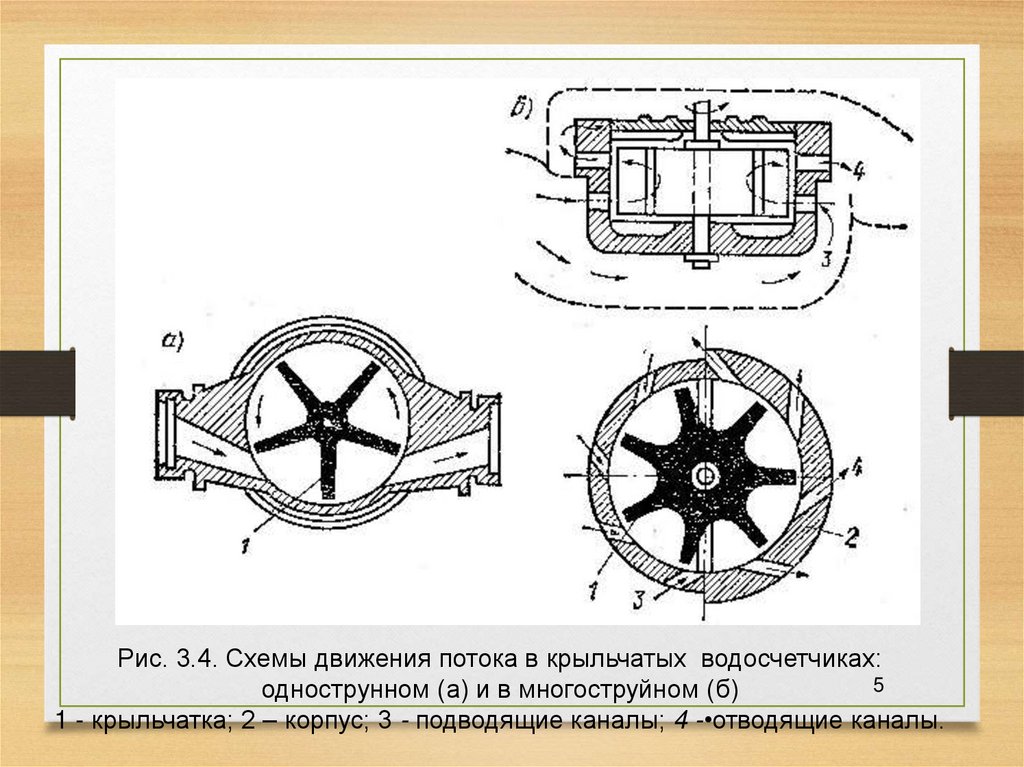

Рис. 3.4. Схемы движения потока в крыльчатых водосчетчиках:
5
однострунном (а) и в многоструйном (б)
1 - крыльчатка; 2 – корпус; 3 - подводящие каналы; 4 -•отводящие каналы.

6.

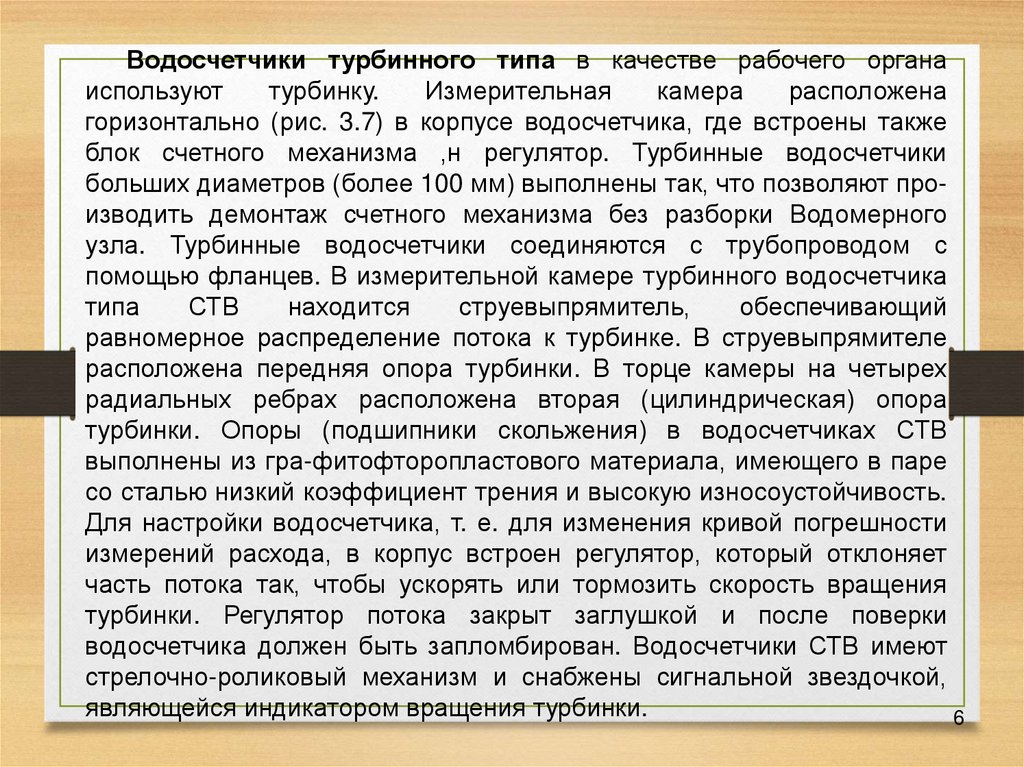

Водосчетчики турбинного типа в качестве рабочего органа
используют
турбинку.
Измерительная
камера
расположена
горизонтально (рис. 3.7) в корпусе водосчетчика, где встроены также
блок счетного механизма ,н регулятор. Турбинные водосчетчики
больших диаметров (более 100 мм) выполнены так, что позволяют производить демонтаж счетного механизма без разборки Водомерного
узла. Турбинные водосчетчики соединяются с трубопроводом с
помощью фланцев. В измерительной камере турбинного водосчетчика
типа
СТВ
находится
струевыпрямитель,
обеспечивающий
равномерное распределение потока к турбинке. В струевыпрямителе
расположена передняя опора турбинки. В торце камеры на четырех
радиальных ребрах расположена вторая (цилиндрическая) опора
турбинки. Опоры (подшипники скольжения) в водосчетчиках СТВ
выполнены из гра-фитофторопластового материала, имеющего в паре
со сталью низкий коэффициент трения и высокую износоустойчивость.
Для настройки водосчетчика, т. е. для изменения кривой погрешности
измерений расхода, в корпус встроен регулятор, который отклоняет
часть потока так, чтобы ускорять или тормозить скорость вращения
турбинки. Регулятор потока закрыт заглушкой и после поверки
водосчетчика должен быть запломбирован. Водосчетчики СТВ имеют
стрелочно-роликовый механизм и снабжены сигнальной звездочкой,
являющейся индикатором вращения турбинки.
6

7.

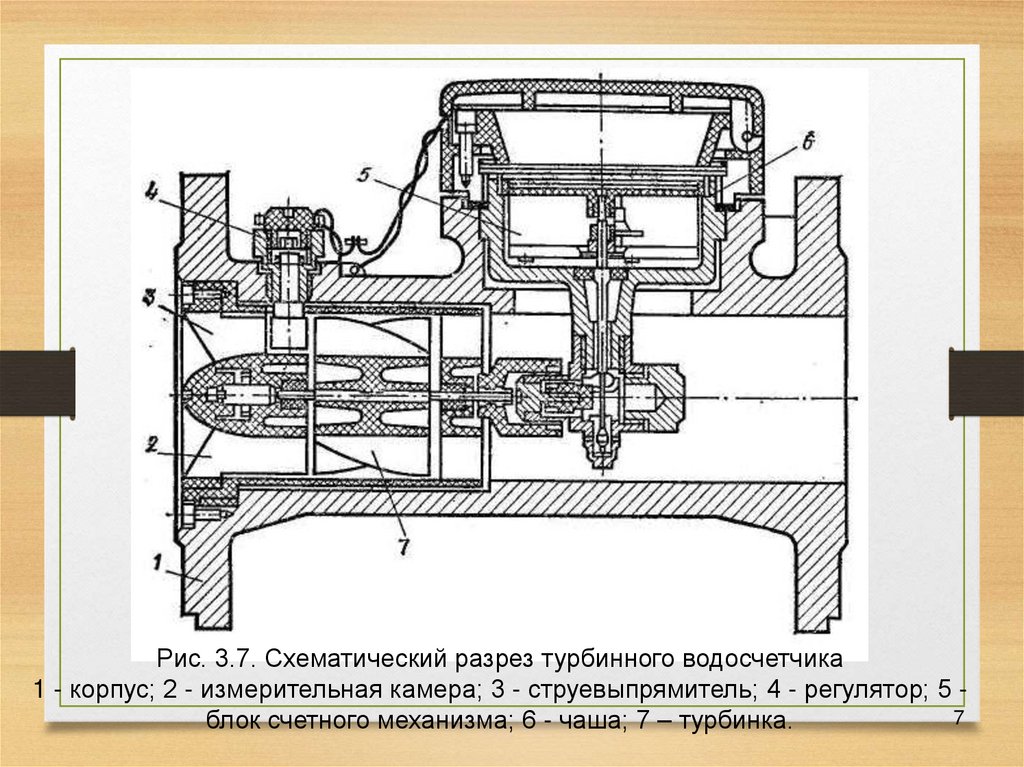

Рис. 3.7. Схематический разрез турбинного водосчетчика
1 - корпус; 2 - измерительная камера; 3 - струевыпрямитель; 4 - регулятор; 5 7
блок счетного механизма; 6 - чаша; 7 – турбинка.

8.

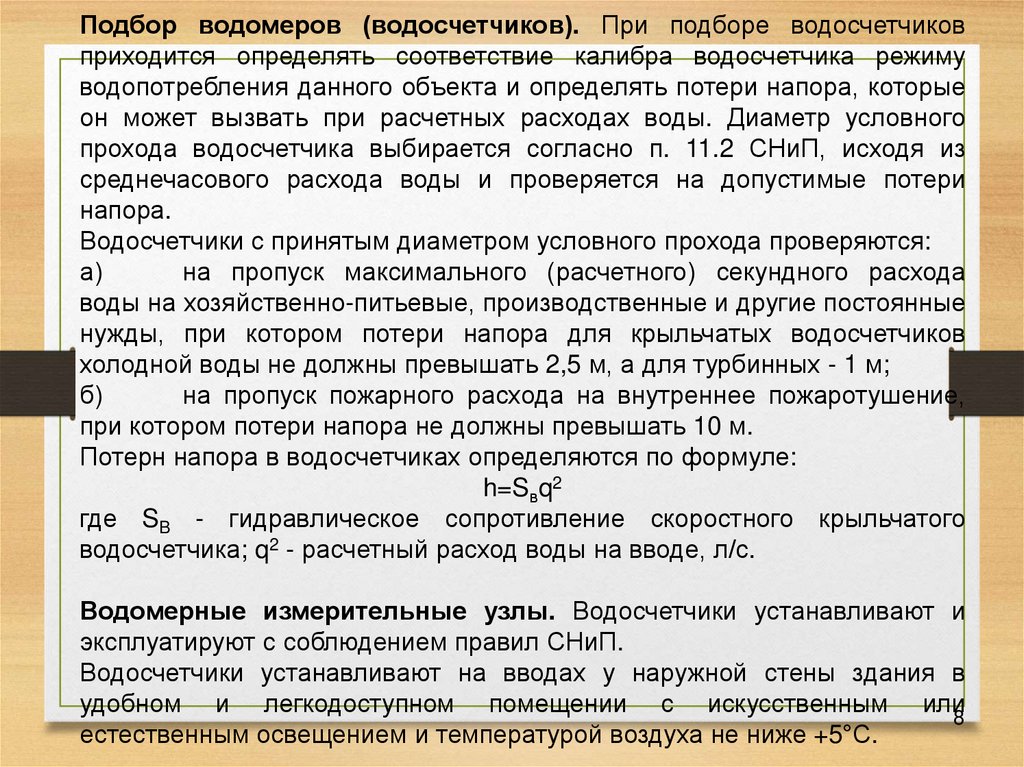

Подбор водомеров (водосчетчиков). При подборе водосчетчиков
приходится определять соответствие калибра водосчетчика режиму
водопотребления данного объекта и определять потери напора, которые
он может вызвать при расчетных расходах воды. Диаметр условного
прохода водосчетчика выбирается согласно п. 11.2 СНиП, исходя из
среднечасового расхода воды и проверяется на допустимые потери
напора.
Водосчетчики с принятым диаметром условного прохода проверяются:
а)
на пропуск максимального (расчетного) секундного расхода
воды на хозяйственно-питьевые, производственные и другие постоянные
нужды, при котором потери напора для крыльчатых водосчетчиков
холодной воды не должны превышать 2,5 м, а для турбинных - 1 м;
б)
на пропуск пожарного расхода на внутреннее пожаротушение,
при котором потери напора не должны превышать 10 м.
Потерн напора в водосчетчиках определяются по формуле:
h=Sвq2
где SB - гидравлическое сопротивление скоростного крыльчатого
водосчетчика; q2 - расчетный расход воды на вводе, л/с.
Водомерные измерительные узлы. Водосчетчики устанавливают и
эксплуатируют с соблюдением правил СНиП.
Водосчетчики устанавливают на вводах у наружной стены здания в
удобном и легкодоступном помещении с искусственным или8
естественным освещением и температурой воздуха не ниже +5°С.

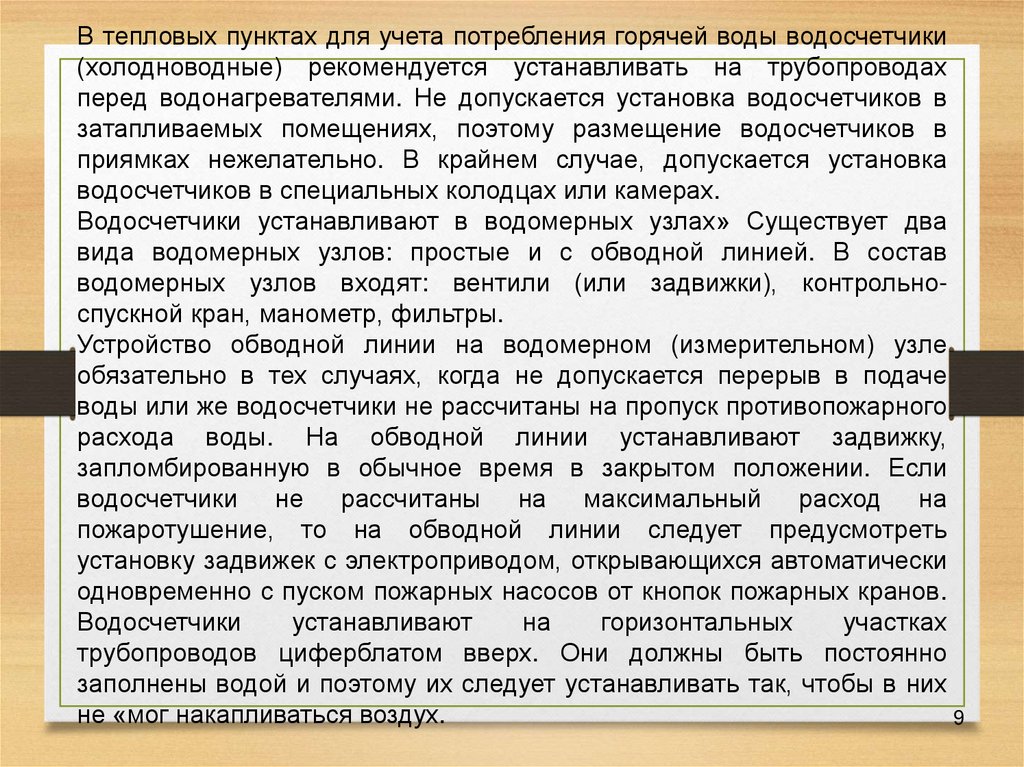

9.

В тепловых пунктах для учета потребления горячей воды водосчетчики
(холодноводные) рекомендуется устанавливать на трубопроводах
перед водонагревателями. Не допускается установка водосчетчиков в
затапливаемых помещениях, поэтому размещение водосчетчиков в
приямках нежелательно. В крайнем случае, допускается установка
водосчетчиков в специальных колодцах или камерах.
Водосчетчики устанавливают в водомерных узлах» Существует два
вида водомерных узлов: простые и с обводной линией. В состав
водомерных узлов входят: вентили (или задвижки), контрольноспускной кран, манометр, фильтры.
Устройство обводной линии на водомерном (измерительном) узле
обязательно в тех случаях, когда не допускается перерыв в подаче
воды или же водосчетчики не рассчитаны на пропуск противопожарного
расхода воды. На обводной линии устанавливают задвижку,
запломбированную в обычное время в закрытом положении. Если
водосчетчики не рассчитаны на максимальный расход на
пожаротушение, то на обводной линии следует предусмотреть
установку задвижек с электроприводом, открывающихся автоматически
одновременно с пуском пожарных насосов от кнопок пожарных кранов.
Водосчетчики
устанавливают
на
горизонтальных
участках
трубопроводов циферблатом вверх. Они должны быть постоянно
заполнены водой и поэтому их следует устанавливать так, чтобы в них
не «мог накапливаться воздух.
9
