Уч. материал по ОВП Т1.Зан.3 (2)

1.

«ХАТУ» АҚ ӘСКЕРИ КАФЕДРАСЫ
1
ВОЕННАЯ КАФЕДРА АО «МУИТ»

2.

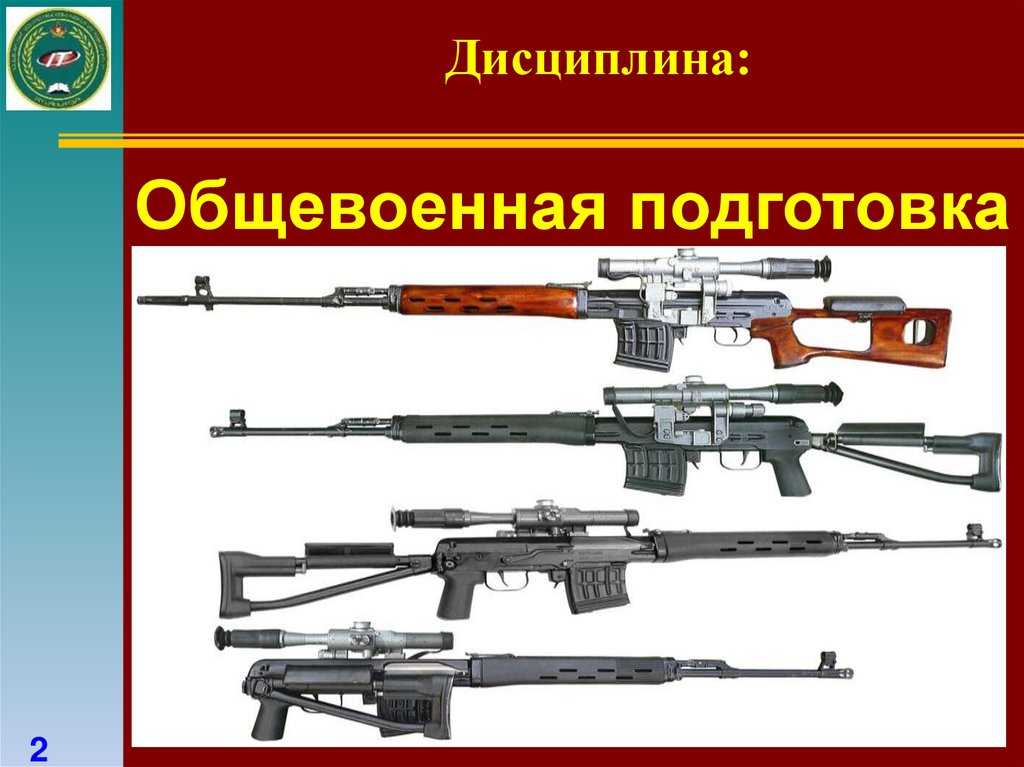

Дисциплина:
Общевоенная подготовка
2
2

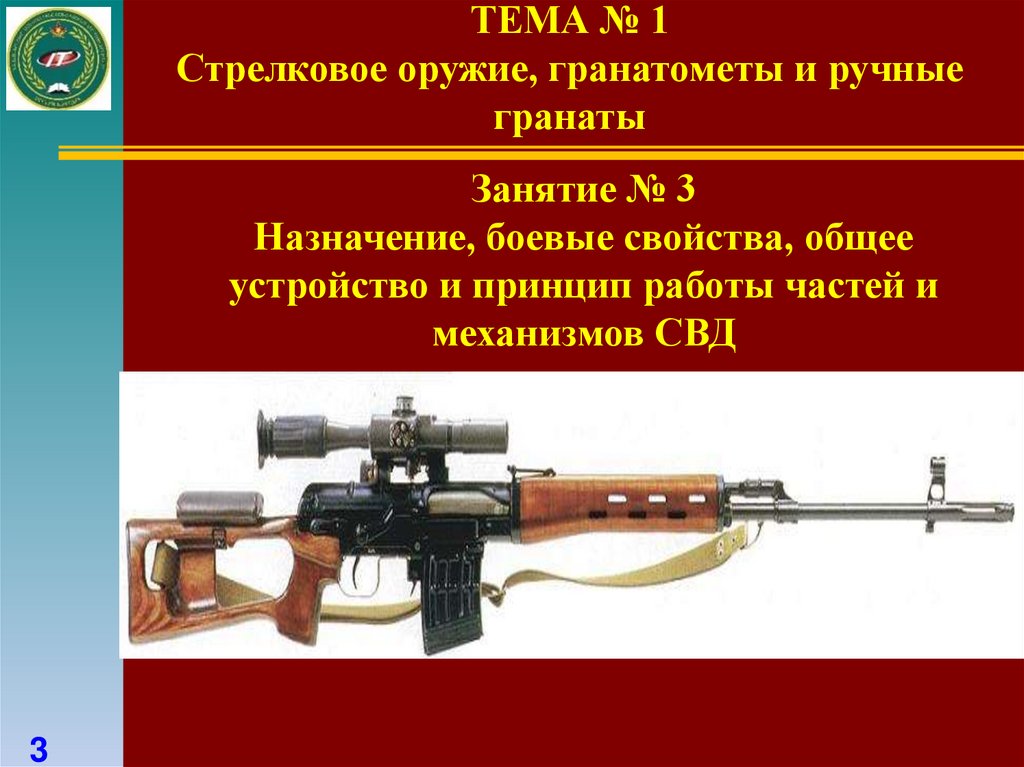

3.

ТЕМА № 1
Стрелковое оружие, гранатометы и ручные
гранаты
Занятие № 3
Назначение, боевые свойства, общее
устройство и принцип работы частей и
механизмов СВД
3
3

4.

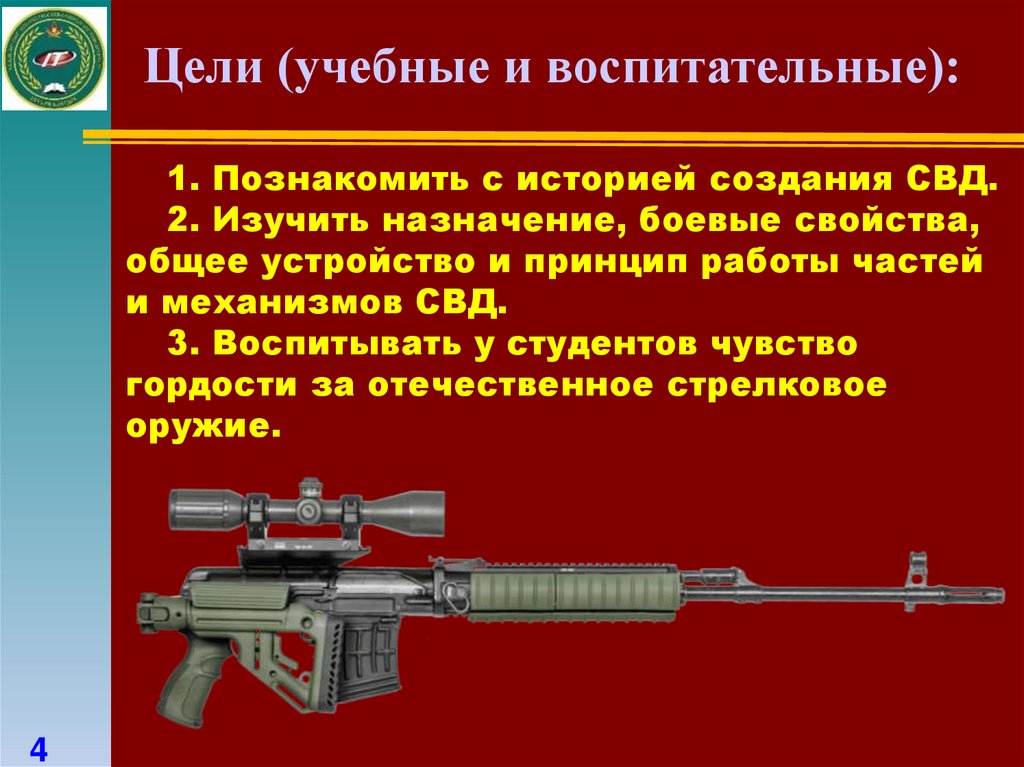

Цели (учебные и воспитательные):
1. Познакомить с историей создания СВД.
2. Изучить назначение, боевые свойства,
общее устройство и принцип работы частей
и механизмов СВД.
3. Воспитывать у студентов чувство
гордости за отечественное стрелковое
оружие.
4
4

5.

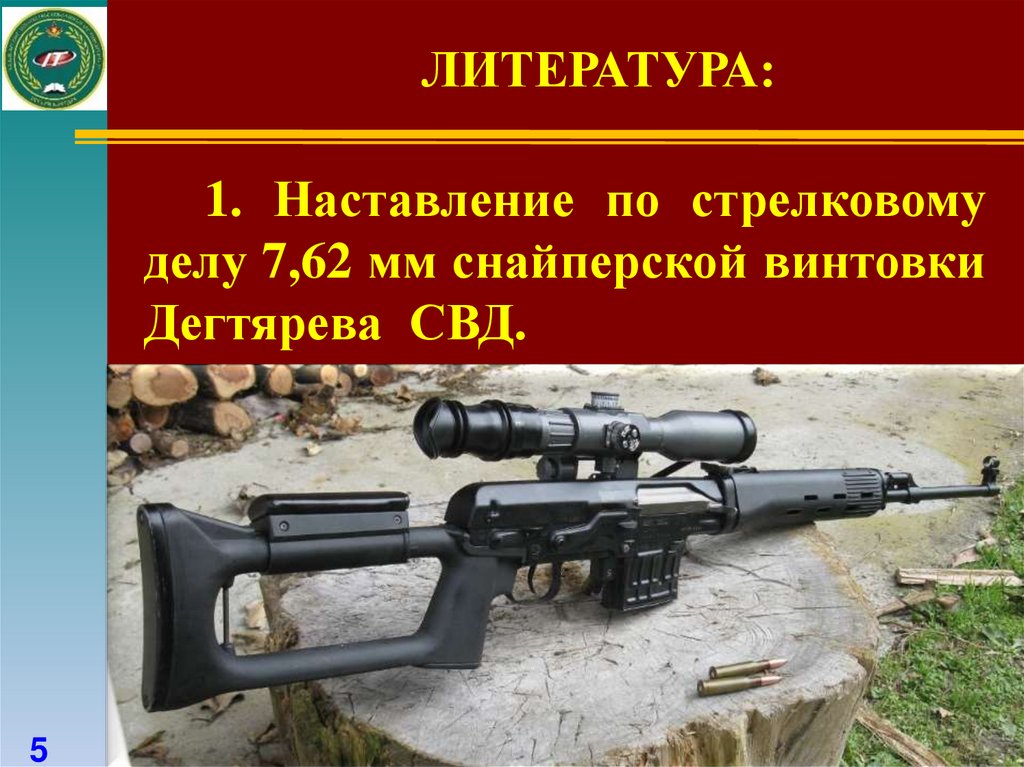

ЛИТЕРАТУРА:
1. Наставление по стрелковому
делу 7,62 мм снайперской винтовки
Дегтярева СВД.
5
5

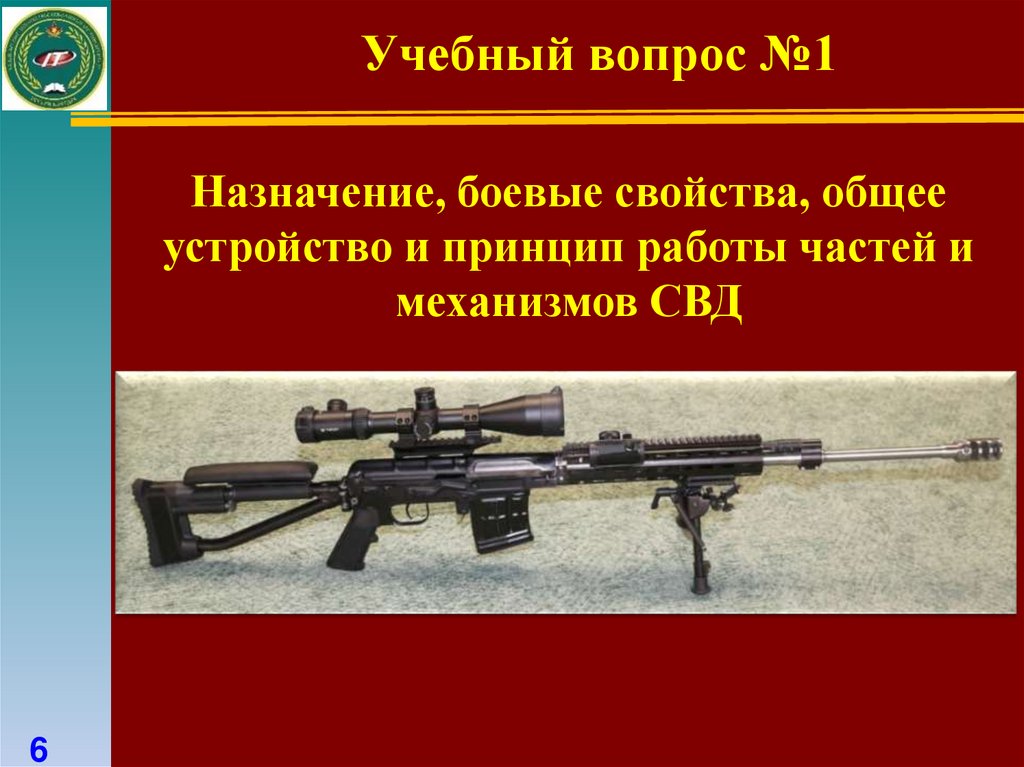

6.

Учебный вопрос №1
Назначение, боевые свойства, общее
устройство и принцип работы частей и
механизмов СВД
6
6

7.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
История создания
Евге́ний Фёдорович Драгуно́в
(20 февраля 1920 - 4 августа 1991) советский
конструктор-оружейник,
создатель
многочисленных
образцов
стрелкового
спортивного
и
боевого
оружия.
Лауреат
Ленинской
премии
и
Государственной премии СССР.
7

8.

Назначение, боевые свойства, общее
устройство и принцип работы частей и
механизмов СВД
8
С весны 1958 года после получения
правительственного задания Драгунов
возглавлял
разработку
снайперской
винтовки калибра 7,62 мм, получившей
маркировку
СВД
и
принятой
на
вооружение 3 июля 1963 года.
Группа Драгунова, в которую входили
И.А. Самойлов, Ю.К. Александров, А.С.
Светличная и К.Ф. Узлова, работала в
составе
конструкторского
бюро
под
руководством И.Е. Семеновых. Основная
работа по проектированию была закончена
к концу 1961 года. В августе 1962 года была
выпущена партия из 40 винтовок,
проходившая полигонные испытания. 8

9.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД
При этом по кучности и точности стрельбы лучшей была винтовка СВ-58,
которая была представлена оружейником Драгуновым. В дальнейшем на базе
данной винтовки с учетом пожеланий членов комиссии и была создана
знаменитая на весь мир винтовка СВД. Специально для новой винтовки был
разработан снайперский патрон, оснащенный пулей со стальным сердечником.
За более полувека своего существования данная винтовка получила
мировое признание и повсеместное распространение – сегодня СВД
применяется в армейских подразделениях более чем 30 государств. Эксперты
полагают, что СВД является лучшим снайперским оружием ХХ века в своем
классе. Долгие годы после принятия винтовки на вооружение она оставалась
одним из наиболее секретных видов стрелкового оружия в СССР, на западе
первые образцы данной винтовки смогли раздобыть только во время войны в
Афганистане. За разработку СВД в апреле 1964 года Евгений Фёдорович был
награждён Ленинской премией.
9
9

10.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
.
10
10

11.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
СВД – это полуавтоматическая винтовка, механизм которой
использует энергию пороховых газов, которые отводятся из
отверстия в канале ствола. Запирание происходит за счет поворота
затвора, как и на легендарном АК, но не на 2, а на 3 боковых упора.
Это делает запирание ствола более надежным и положительным
образом влияет на кучность стрельбы. При этом при создании
снайперской винтовки Евгению Драгунову пришлось столкнуться с
рядом взаимоисключающих требований. С одной стороны винтовке
надо было обеспечить высокую точность стрельбы, а с другой
стороны к ней предъявлялись жесткие требования по надежности,
что вело к увеличению зазоров между деталями винтовки, что в свою
очередь плохо влияло на точность.
11
11

12.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
12
Хорошо обученный стрелок в
состоянии вести прицельный огонь на
дистанции до 500 метров, а кучность
стрельбы при этом достигает 1,04
угловой минуты.
Со снайперским патроном СВД в
руках хорошего стрелка в состоянии
поражать
с
первого
выстрела
следующие типы целей:
голову – 300 м;
грудную фигуру – 500 м;
поясную фигуру – 600 м;
12
бегущего человека – 800 м.

13.

НАЗНАЧЕНИЕ, БОЕВЫЕ СВОЙСТВА, ОБЩЕЕ УСТРОЙСТВО И
ПРИНЦИП РАБОТЫ ЧАСТЕЙ И МЕХАНИЗМОВ СВД
13

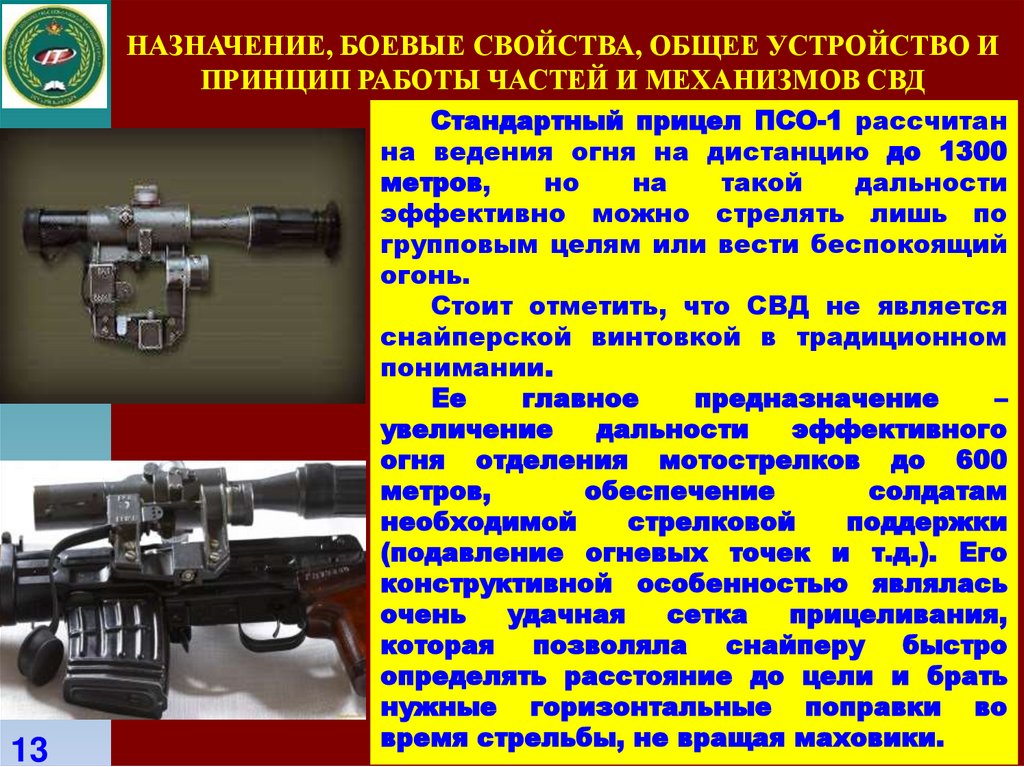

Стандартный прицел ПСО-1 рассчитан
на ведения огня на дистанцию до 1300
метров,
но
на
такой
дальности
эффективно можно стрелять лишь по
групповым целям или вести беспокоящий
огонь.
Стоит отметить, что СВД не является
снайперской винтовкой в традиционном
понимании.
Ее
главное
предназначение
–
увеличение
дальности
эффективного
огня отделения мотострелков до 600
метров,
обеспечение
солдатам
необходимой
стрелковой
поддержки
(подавление огневых точек и т.д.). Его
конструктивной особенностью являлась
очень
удачная
сетка
прицеливания,
которая позволяла
снайперу быстро
определять расстояние до цели и брать
нужные горизонтальные поправки во
время стрельбы, не вращая маховики.13

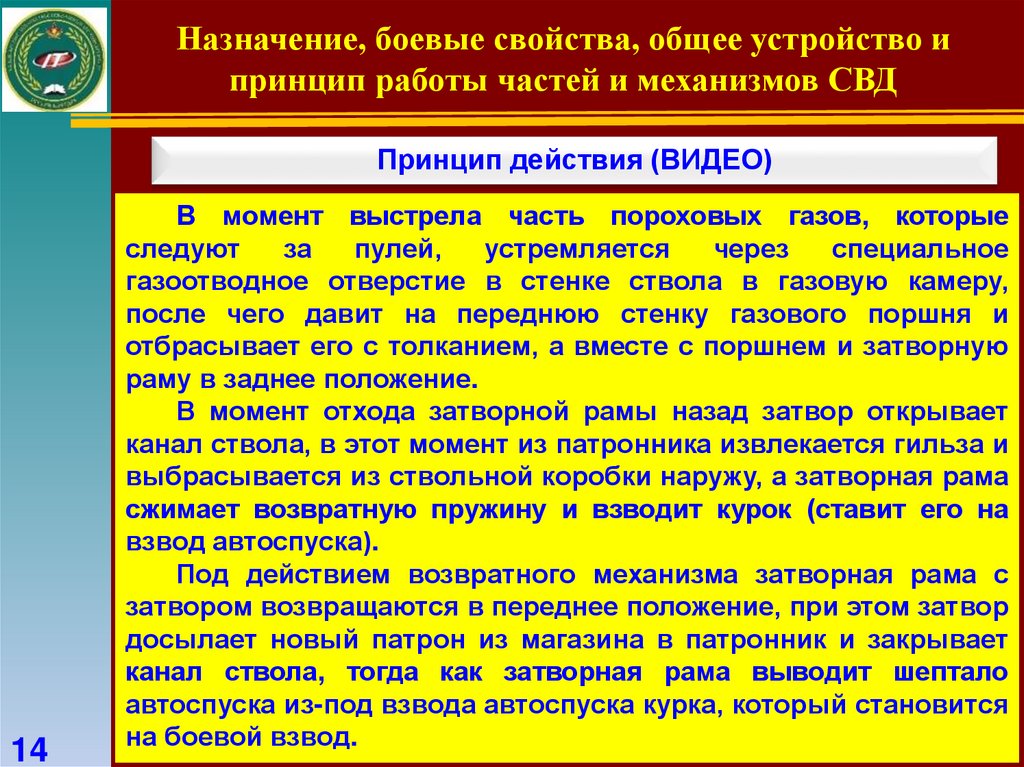

14.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Принцип действия (ВИДЕО)
14
В момент выстрела часть пороховых газов, которые
следуют
за
пулей,
устремляется
через
специальное
газоотводное отверстие в стенке ствола в газовую камеру,
после чего давит на переднюю стенку газового поршня и
отбрасывает его с толканием, а вместе с поршнем и затворную
раму в заднее положение.
В момент отхода затворной рамы назад затвор открывает
канал ствола, в этот момент из патронника извлекается гильза и
выбрасывается из ствольной коробки наружу, а затворная рама
сжимает возвратную пружину и взводит курок (ставит его на
взвод автоспуска).
Под действием возвратного механизма затворная рама с
затвором возвращаются в переднее положение, при этом затвор
досылает новый патрон из магазина в патронник и закрывает
канал ствола, тогда как затворная рама выводит шептало
автоспуска из-под взвода автоспуска курка, который становится
14
на боевой взвод.

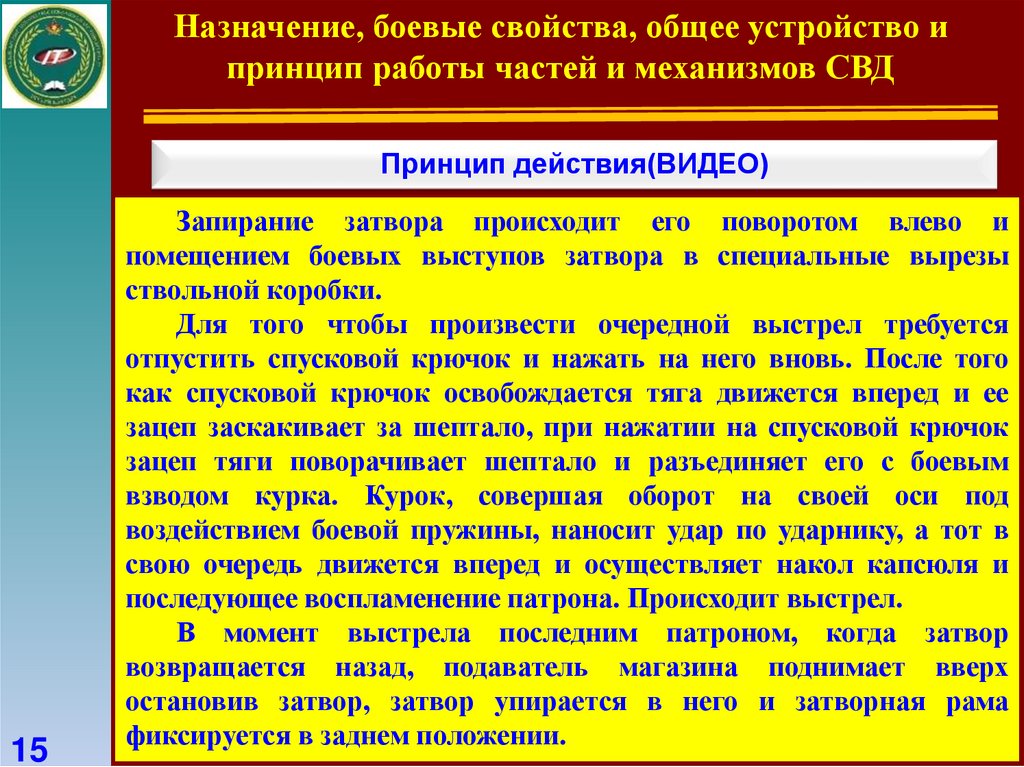

15.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Принцип действия(ВИДЕО)
15
Запирание затвора происходит его поворотом влево и
помещением боевых выступов затвора в специальные вырезы
ствольной коробки.

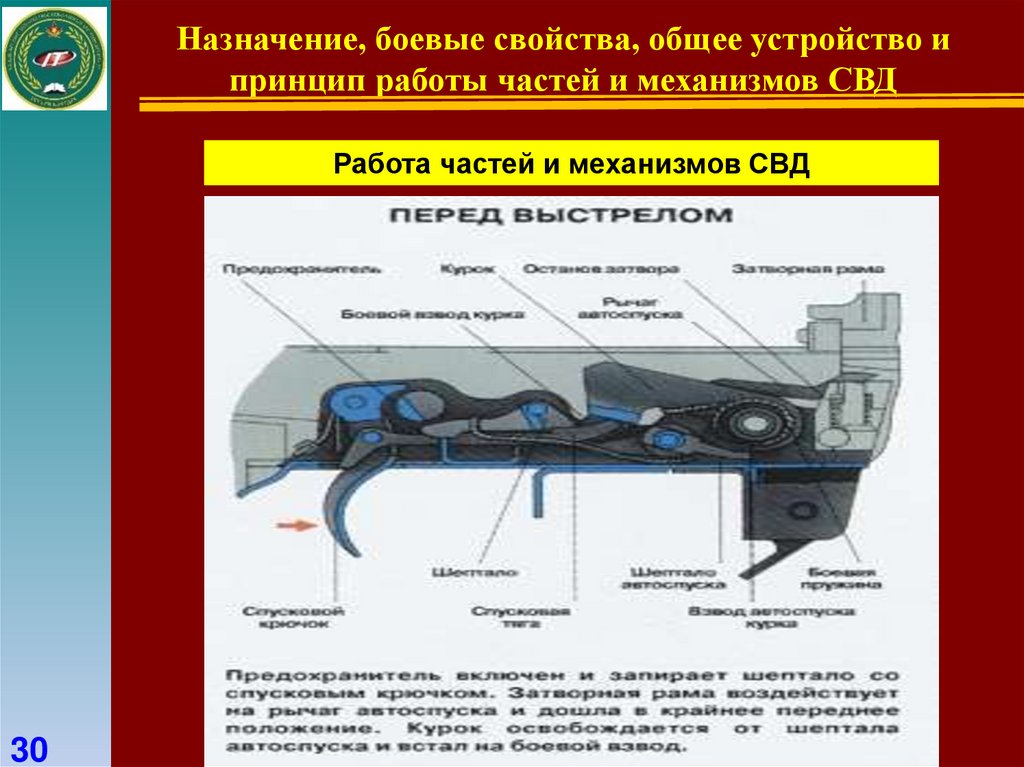

Для того чтобы произвести очередной выстрел требуется
отпустить спусковой крючок и нажать на него вновь. После того
как спусковой крючок освобождается тяга движется вперед и ее
зацеп заскакивает за шептало, при нажатии на спусковой крючок
зацеп тяги поворачивает шептало и разъединяет его с боевым
взводом курка. Курок, совершая оборот на своей оси под
воздействием боевой пружины, наносит удар по ударнику, а тот в
свою очередь движется вперед и осуществляет накол капсюля и
последующее воспламенение патрона. Происходит выстрел.

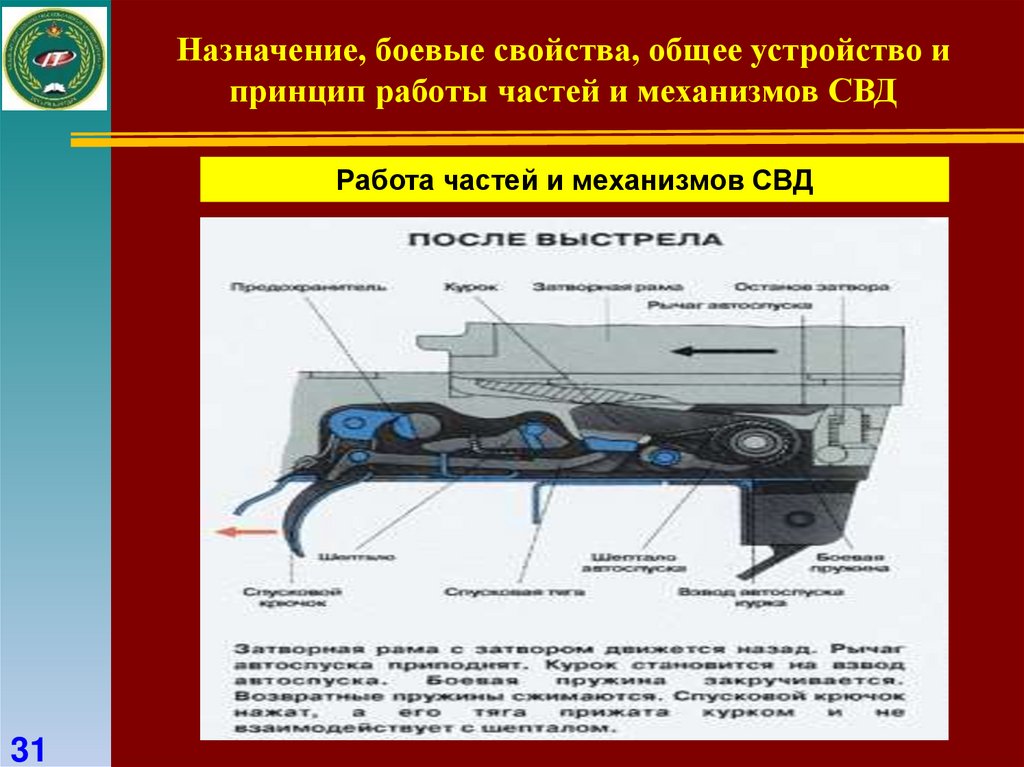

В момент выстрела последним патроном, когда затвор
возвращается назад, подаватель магазина поднимает вверх
остановив затвор, затвор упирается в него и затворная рама
15
фиксируется в заднем положении.

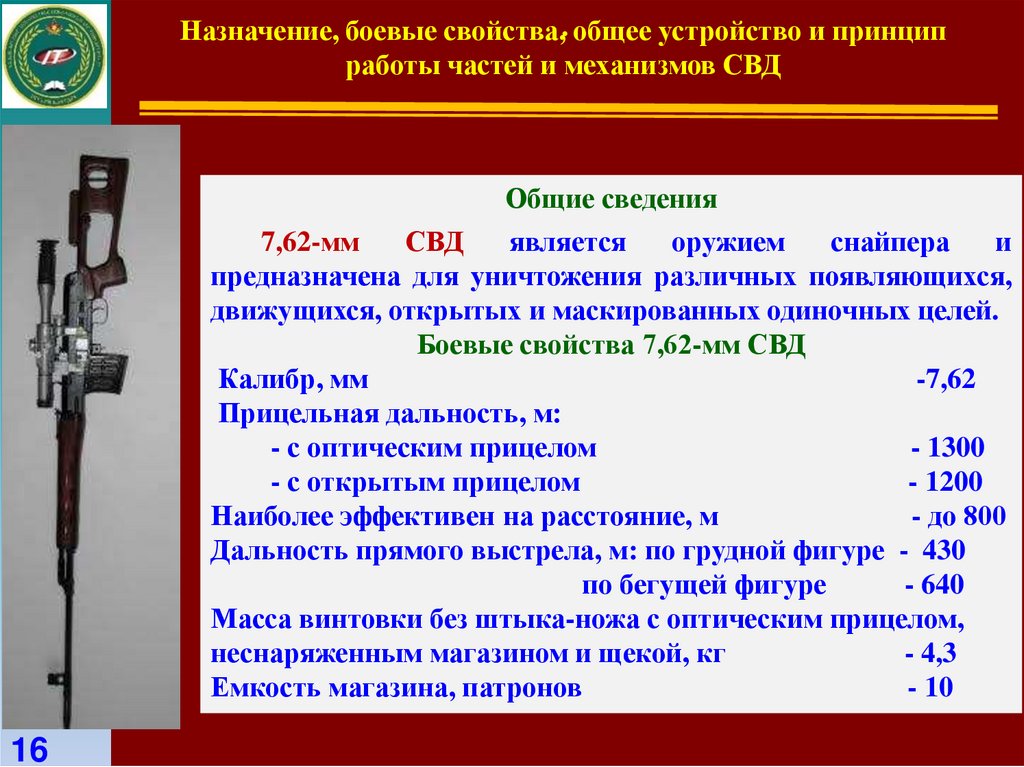

16.

Назначение, боевые свойства,. общее устройство и принцип
работы частей и механизмов СВД
Общие сведения
7,62-мм
СВД
является
оружием
снайпера
и
предназначена для уничтожения различных появляющихся,
движущихся, открытых и маскированных одиночных целей.
Боевые свойства 7,62-мм СВД
Калибр, мм
-7,62
Прицельная дальность, м:
- с оптическим прицелом
- 1300
- с открытым прицелом
- 1200
Наиболее эффективен на расстояние, м
- до 800
Дальность прямого выстрела, м: по грудной фигуре - 430
по бегущей фигуре
- 640
Масса винтовки без штыка-ножа с оптическим прицелом,
неснаряженным магазином и щекой, кг
- 4,3
Емкость магазина, патронов
- 10
16
16

17.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД

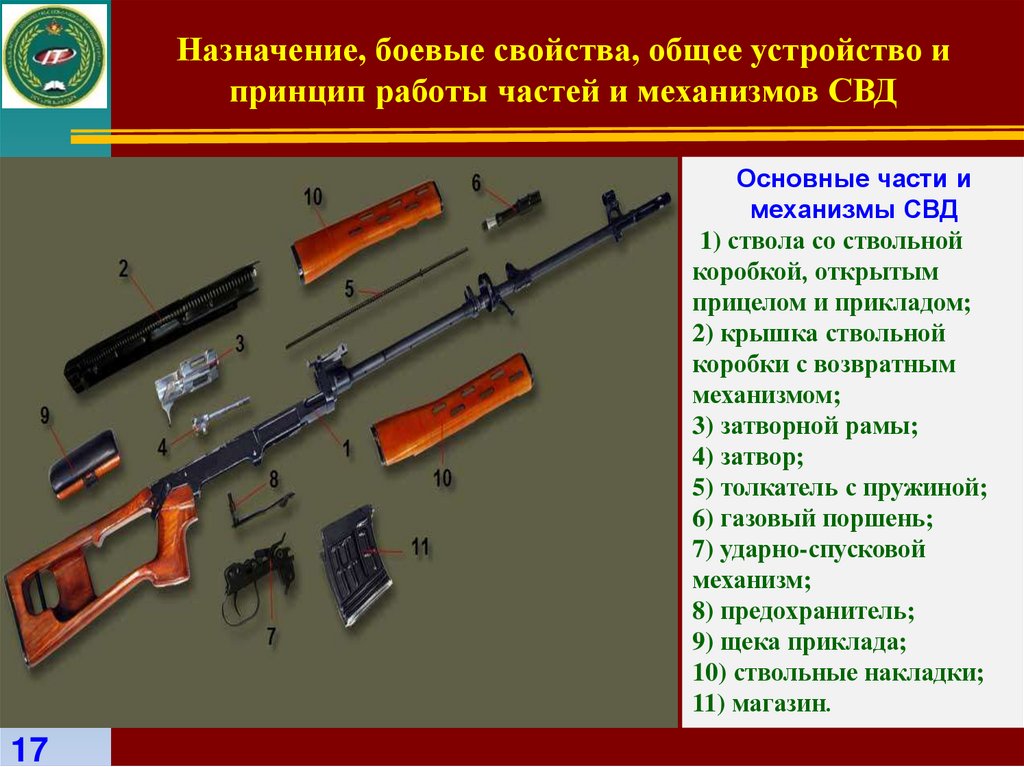

Основные части и
механизмы СВД
1) ствола со ствольной
коробкой, открытым
прицелом и прикладом;
2) крышка ствольной
коробки с возвратным
механизмом;
3) затворной рамы;
4) затвор;
5) толкатель с пружиной;
6) газовый поршень;
7) ударно-спусковой
механизм;
8) предохранитель;
9) щека приклада;
10) ствольные накладки;
11) магазин.
17
17

18.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
18

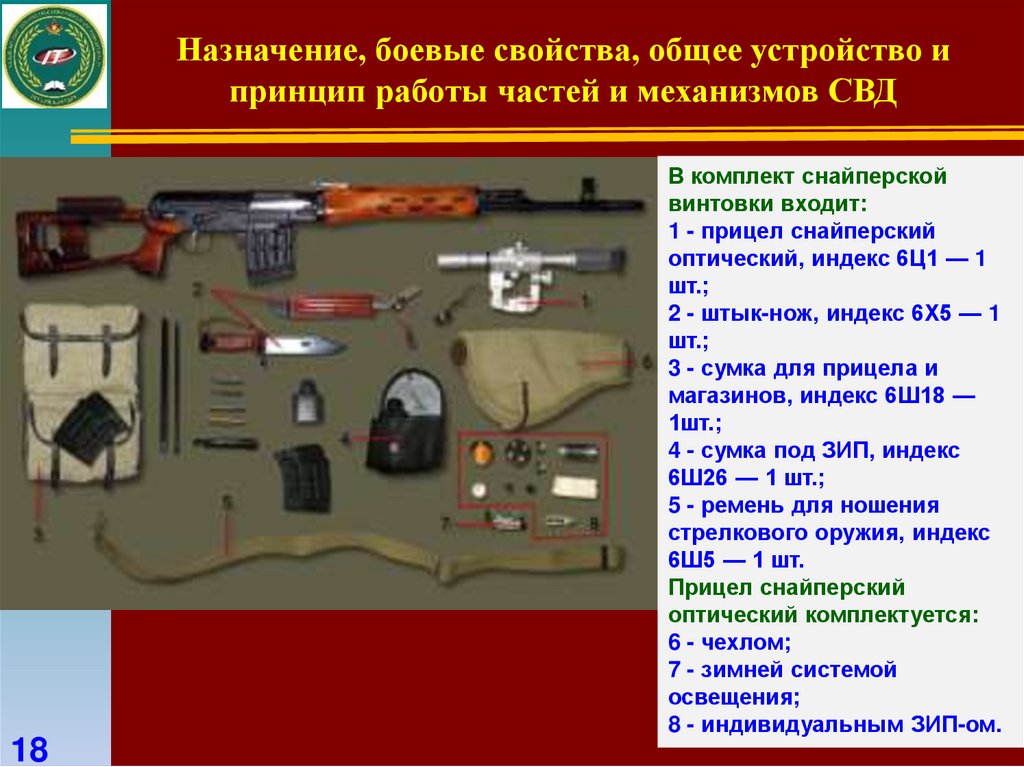

В комплект снайперской
винтовки входит:
1 - прицел снайперский
оптический, индекс 6Ц1 — 1
шт.;
2 - штык-нож, индекс 6Х5 — 1
шт.;
3 - сумка для прицела и
магазинов, индекс 6Ш18 —
1шт.;
4 - сумка под ЗИП, индекс
6Ш26 — 1 шт.;
5 - ремень для ношения
стрелкового оружия, индекс
6Ш5 — 1 шт.
Прицел снайперский
оптический комплектуется:
6 - чехлом;
7 - зимней системой
освещения;
8 - индивидуальным ЗИП-ом.
18

19.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД

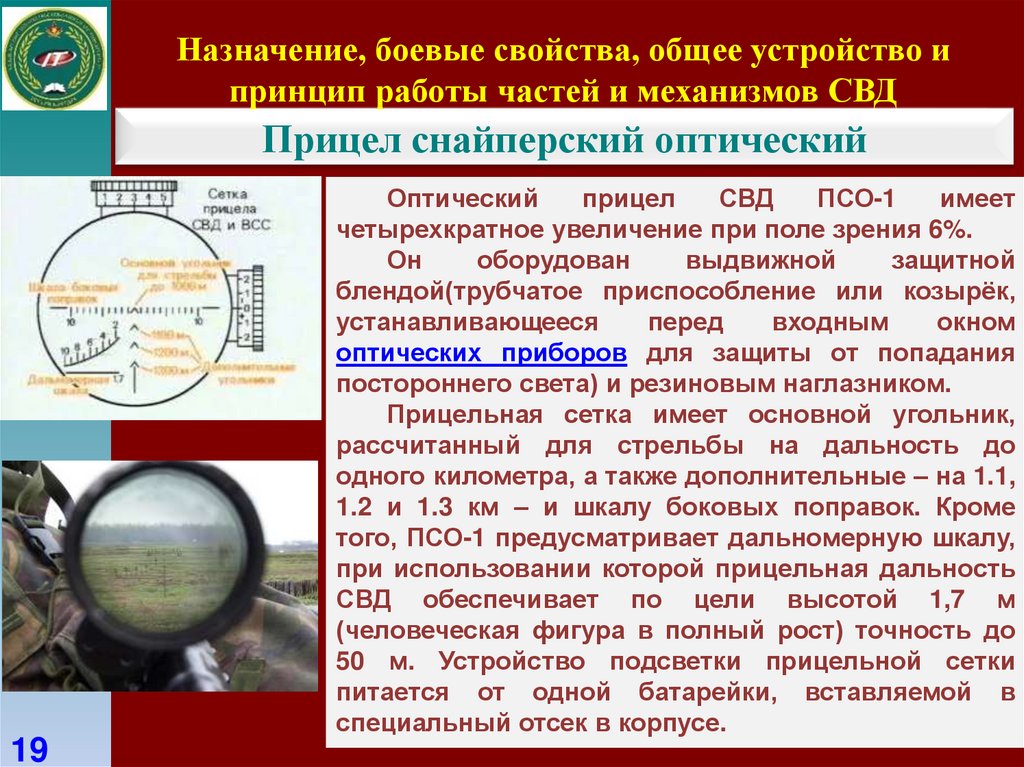

Прицел снайперский оптический
19
Оптический
прицел
СВД
ПСО-1
имеет
четырехкратное увеличение при поле зрения 6%.
Он
оборудован
выдвижной
защитной
блендой(трубчатое приспособление или козырёк,
устанавливающееся
перед
входным
окном
оптических приборов для защиты от попадания
постороннего света) и резиновым наглазником.
Прицельная сетка имеет основной угольник,
рассчитанный для стрельбы на дальность до
одного километра, а также дополнительные – на 1.1,
1.2 и 1.3 км – и шкалу боковых поправок. Кроме
того, ПСО-1 предусматривает дальномерную шкалу,
при использовании которой прицельная дальность
СВД обеспечивает по цели высотой 1,7 м
(человеческая фигура в полный рост) точность до
50 м. Устройство подсветки прицельной сетки
питается от одной батарейки, вставляемой в
специальный отсек в корпусе.
19

20.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД

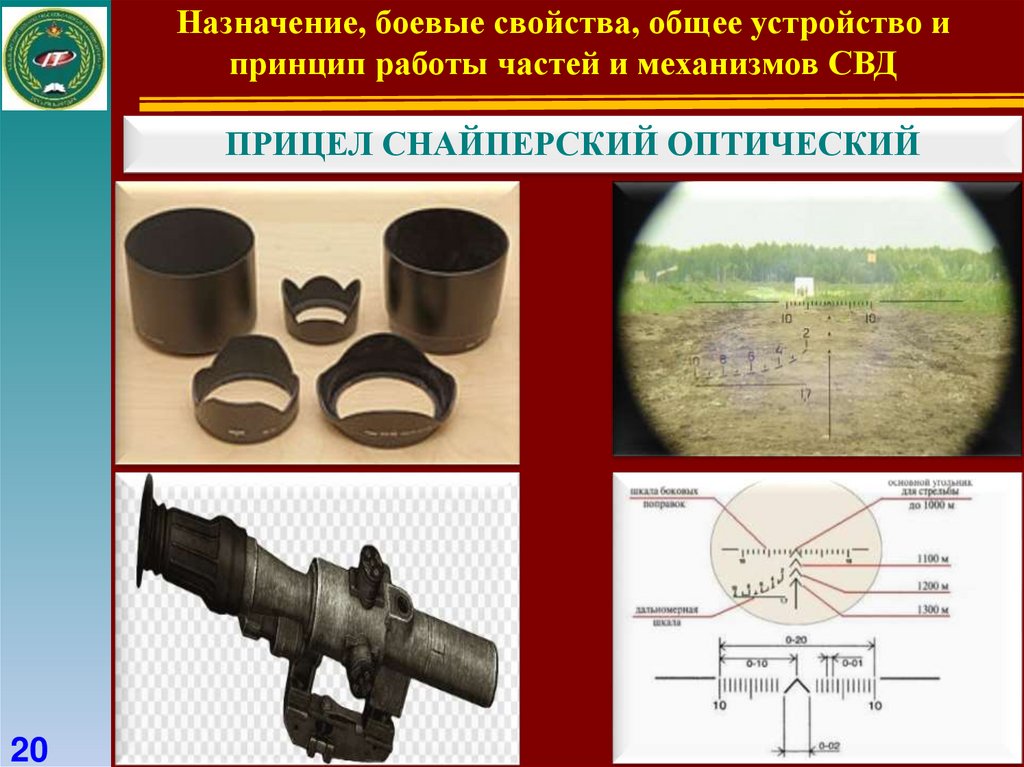

ПРИЦЕЛ СНАЙПЕРСКИЙ ОПТИЧЕСКИЙ
20
20

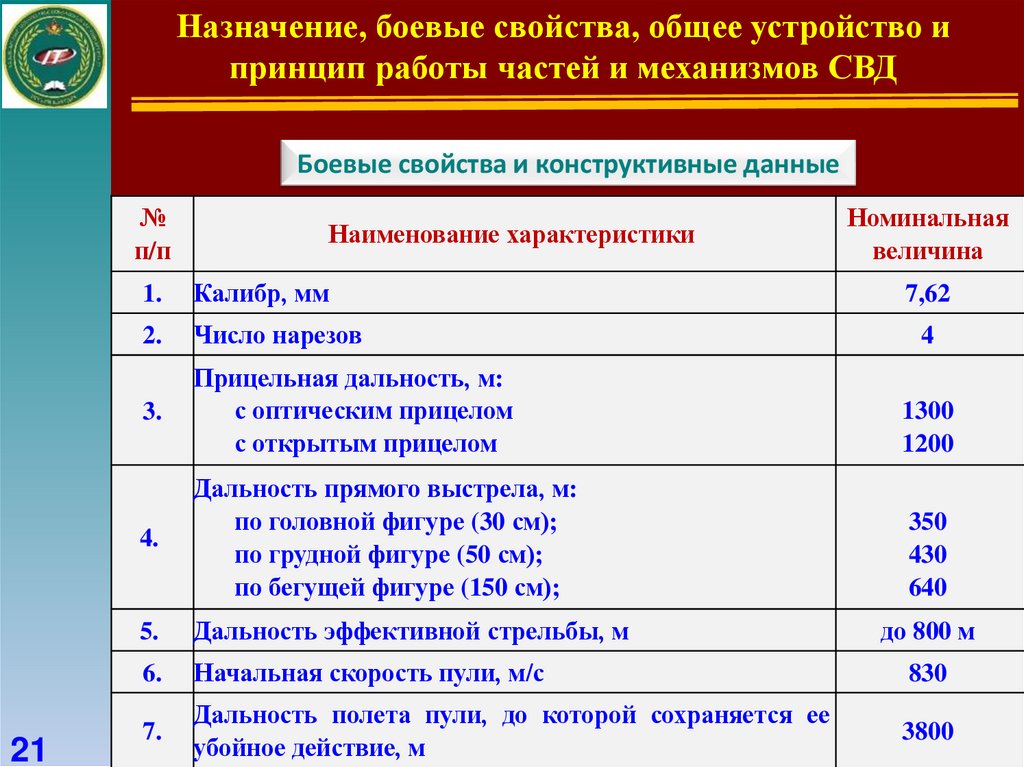

21.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Боевые свойства и конструктивные данные
№
п/п
21
Наименование характеристики
Номинальная
величина
1.
Калибр, мм
7,62
2.
Число нарезов
4
3.
Прицельная дальность, м:
с оптическим прицелом
с открытым прицелом
1300
1200
4.
Дальность прямого выстрела, м:
по головной фигуре (30 см);
по грудной фигуре (50 см);
по бегущей фигуре (150 см);
350
430
640
5.
Дальность эффективной стрельбы, м
6.
Начальная скорость пули, м/с
830
7.
Дальность полета пули, до которой сохраняется ее
убойное действие, м
380021
до 800 м

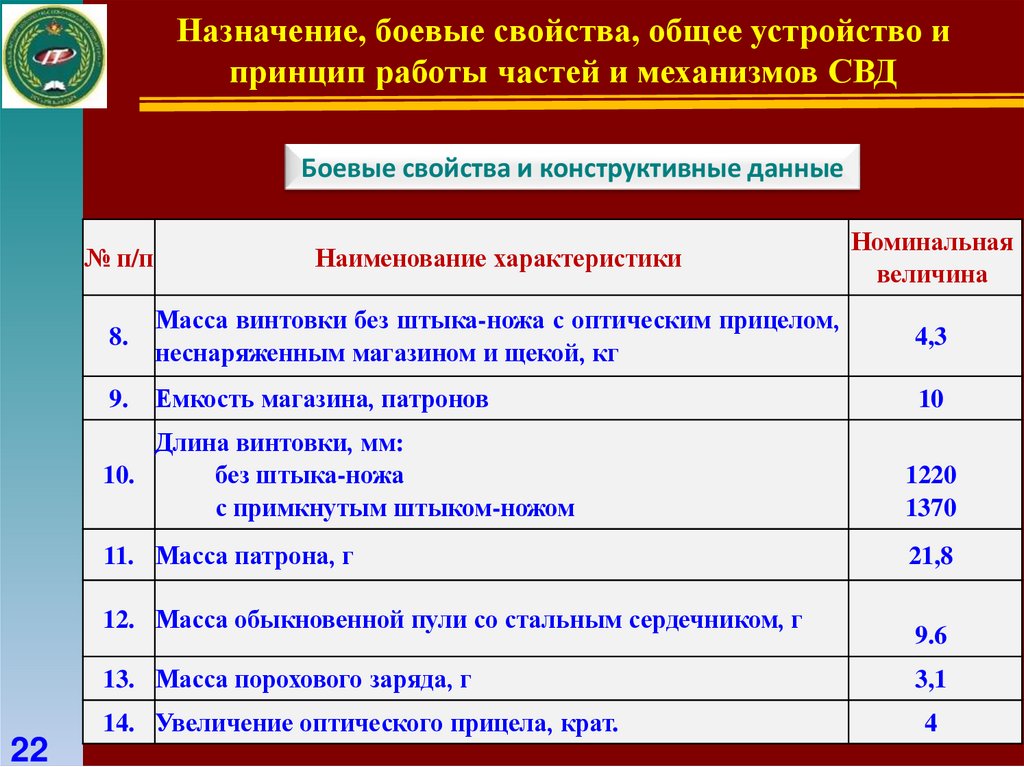

22.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Боевые свойства и конструктивные данные
№ п/п
Наименование характеристики
Номинальная
величина
8.
Масса винтовки без штыка-ножа с оптическим прицелом,
неснаряженным магазином и щекой, кг
4,3
9.
Емкость магазина, патронов
10
Длина винтовки, мм:
без штыка-ножа
10.
с примкнутым штыком-ножом
1220
1370
11. Масса патрона, г
21,8
12. Масса обыкновенной пули со стальным сердечником, г
22
9.6
13. Масса порохового заряда, г
3,1
14. Увеличение оптического прицела, крат.
4 22

23.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Боевые свойства и конструктивные данные

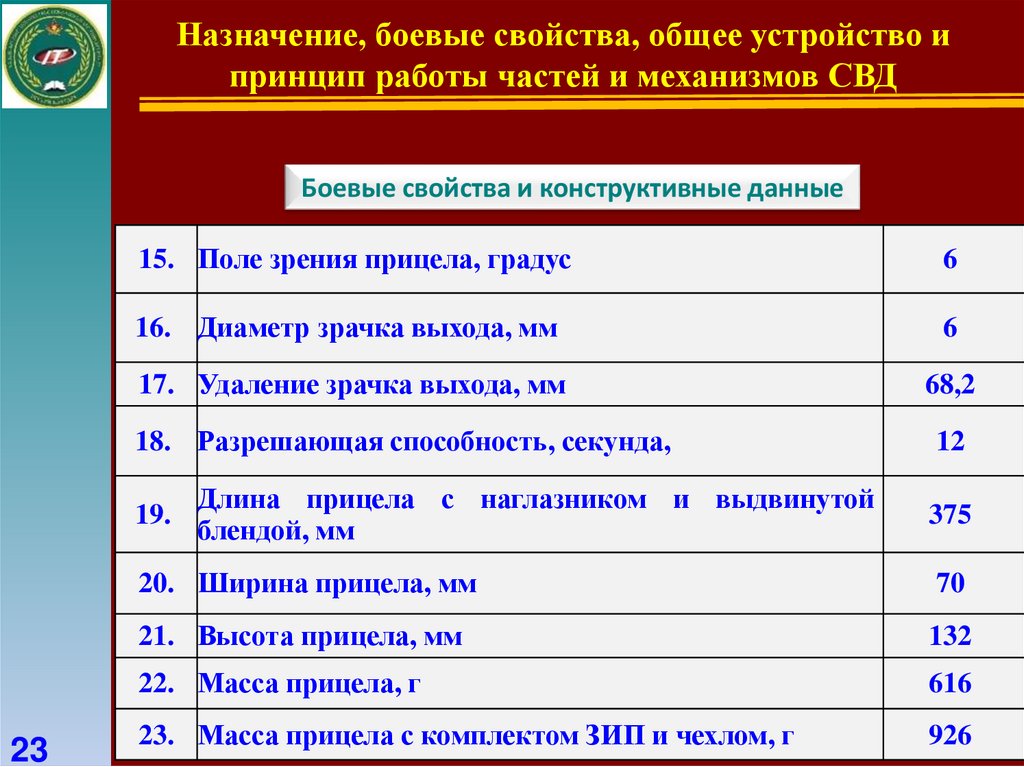

15. Поле зрения прицела, градус
6
16. Диаметр зрачка выхода, мм
6
17. Удаление зрачка выхода, мм
68,2
18. Разрешающая способность, секунда,
12
19.
23
Длина прицела с наглазником и выдвинутой
блендой, мм
375
20. Ширина прицела, мм
70
21. Высота прицела, мм
132
22. Масса прицела, г
616
23. Масса прицела с комплектом ЗИП и чехлом, г
23
926

24.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД

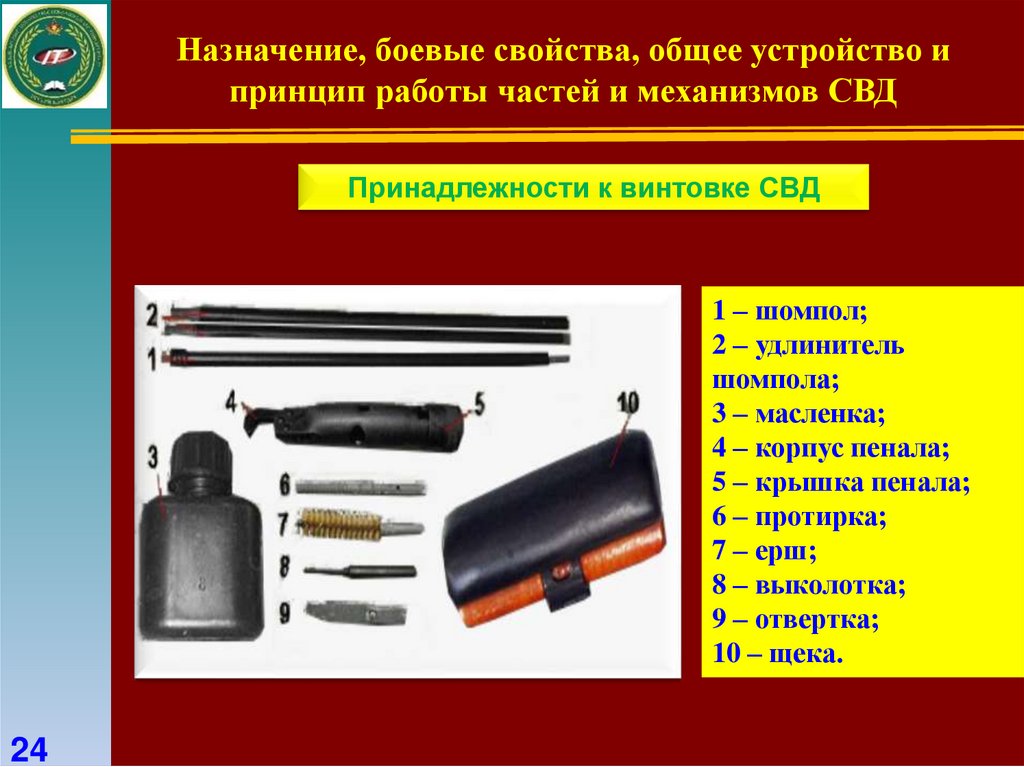

Принадлежности к винтовке СВД
1 – шомпол;
2 – удлинитель
шомпола;
3 – масленка;
4 – корпус пенала;
5 – крышка пенала;
6 – протирка;
7 – ерш;
8 – выколотка;
9 – отвертка;
10 – щека.
24
24

25.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
25

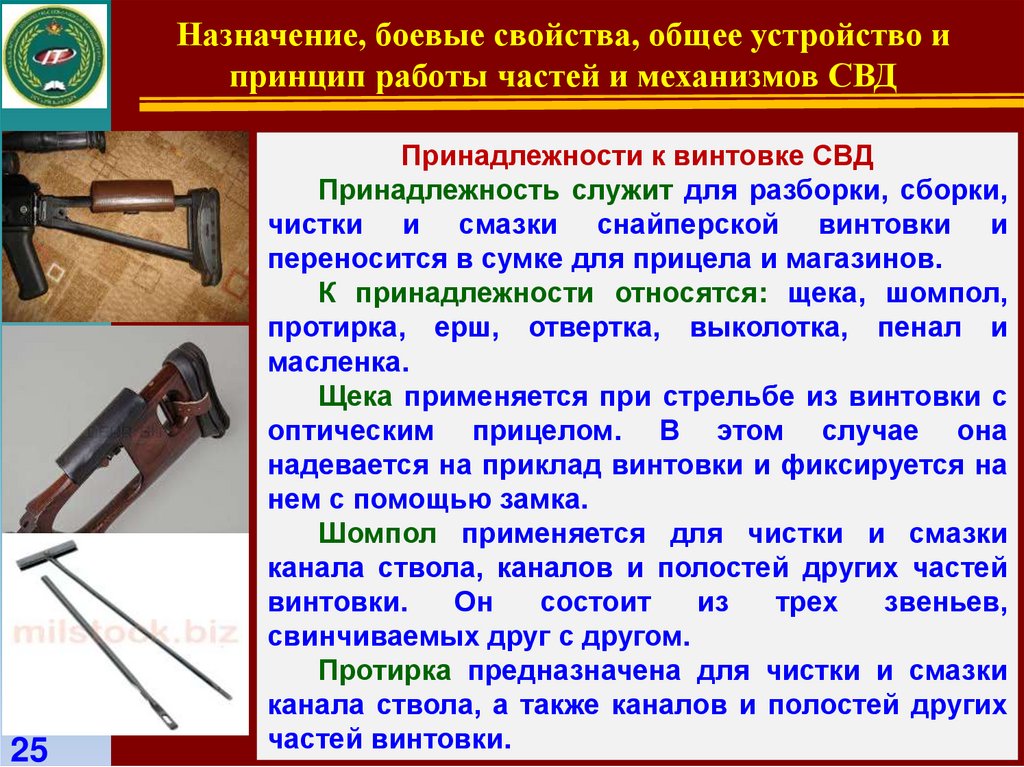

Принадлежности к винтовке СВД
Принадлежность служит для разборки, сборки,
чистки и смазки снайперской винтовки и
переносится в сумке для прицела и магазинов.
К принадлежности относятся: щека, шомпол,
протирка, ерш, отвертка, выколотка, пенал и
масленка.
Щека применяется при стрельбе из винтовки с
оптическим прицелом. В этом случае она
надевается на приклад винтовки и фиксируется на
нем с помощью замка.
Шомпол применяется для чистки и смазки
канала ствола, каналов и полостей других частей
винтовки.
Он
состоит
из
трех
звеньев,
свинчиваемых друг с другом.
Протирка предназначена для чистки и смазки
канала ствола, а также каналов и полостей других
25
частей винтовки.

26.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД

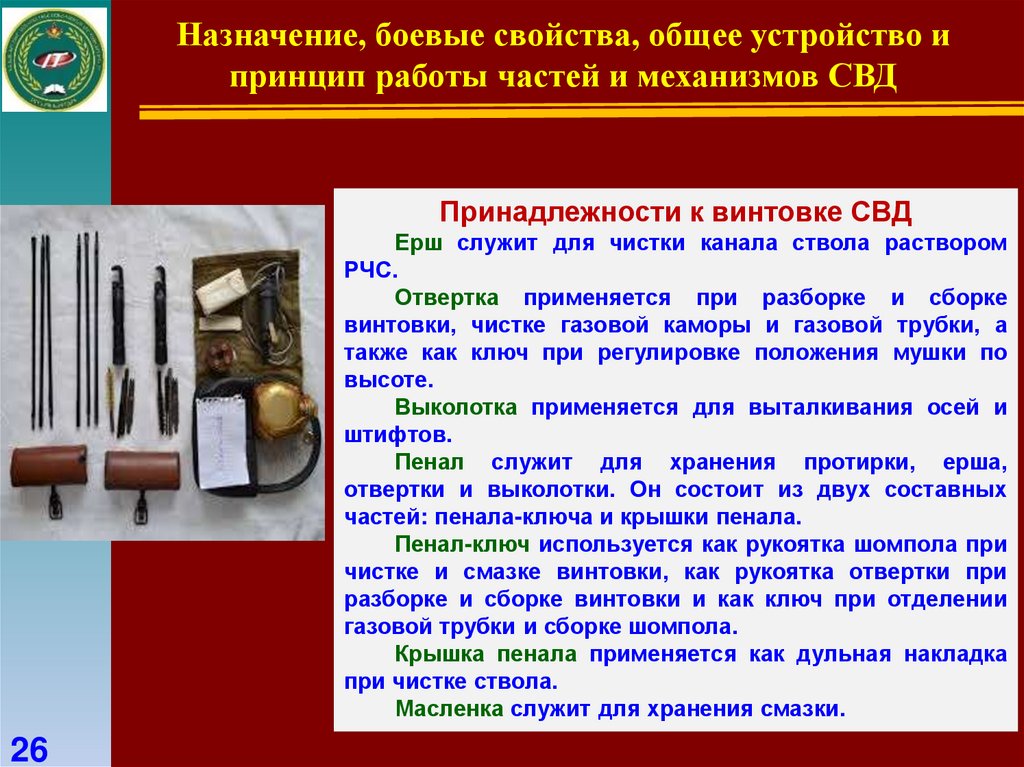

Принадлежности к винтовке СВД
Ерш служит для чистки канала ствола раствором
РЧС.
Отвертка применяется при разборке и сборке
винтовки, чистке газовой каморы и газовой трубки, а
также как ключ при регулировке положения мушки по
высоте.
Выколотка применяется для выталкивания осей и
штифтов.
Пенал служит для хранения протирки, ерша,
отвертки и выколотки. Он состоит из двух составных
частей: пенала-ключа и крышки пенала.
Пенал-ключ используется как рукоятка шомпола при
чистке и смазке винтовки, как рукоятка отвертки при
разборке и сборке винтовки и как ключ при отделении
газовой трубки и сборке шомпола.
Крышка пенала применяется как дульная накладка
при чистке ствола.
Масленка служит для хранения смазки.
26
26

27.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД

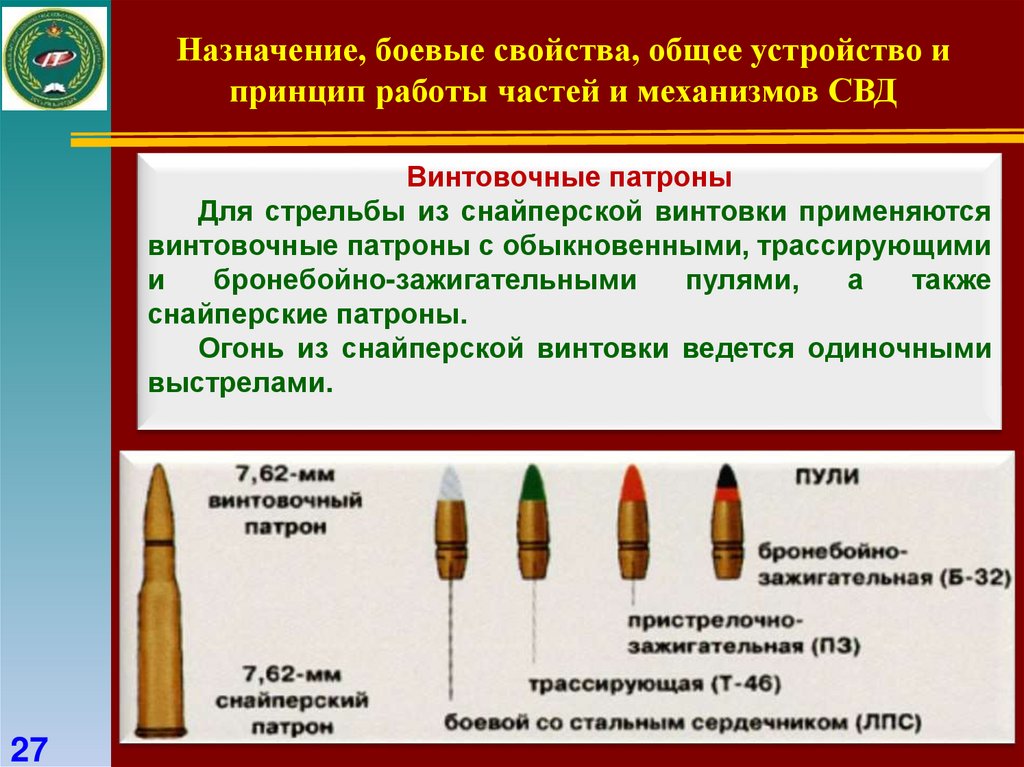

Винтовочные патроны
Для стрельбы из снайперской винтовки применяются
винтовочные патроны с обыкновенными, трассирующими
и
бронебойно-зажигательными
пулями,
а
также
снайперские патроны.
Огонь из снайперской винтовки ведется одиночными
выстрелами.
27
27

28.

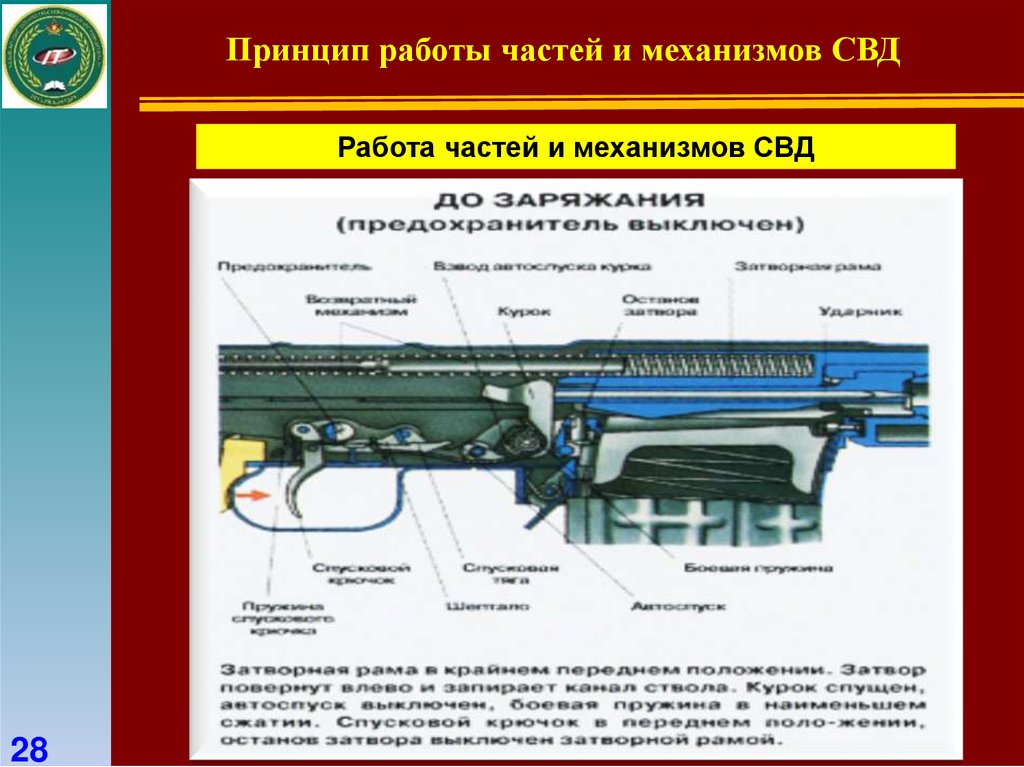

Принцип работы частей и механизмов СВД
Работа частей и механизмов СВД
28
28

29.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД

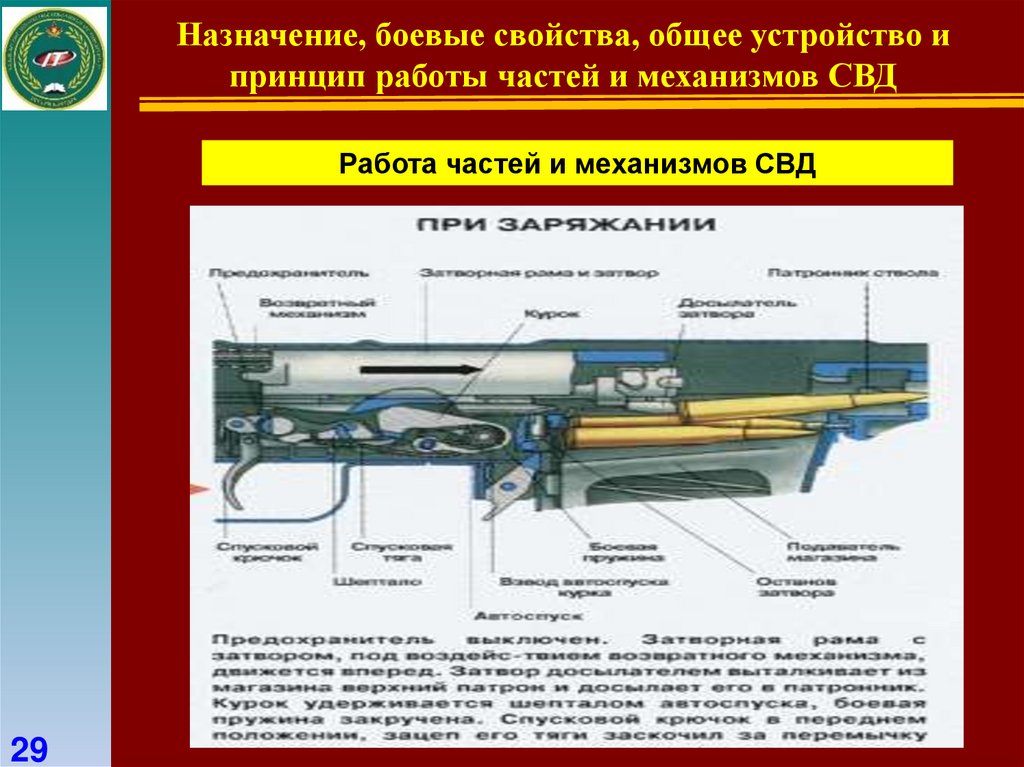

Работа частей и механизмов СВД
29
29

30.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Работа частей и механизмов СВД
30
30

31.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Работа частей и механизмов СВД
31
31

32.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД

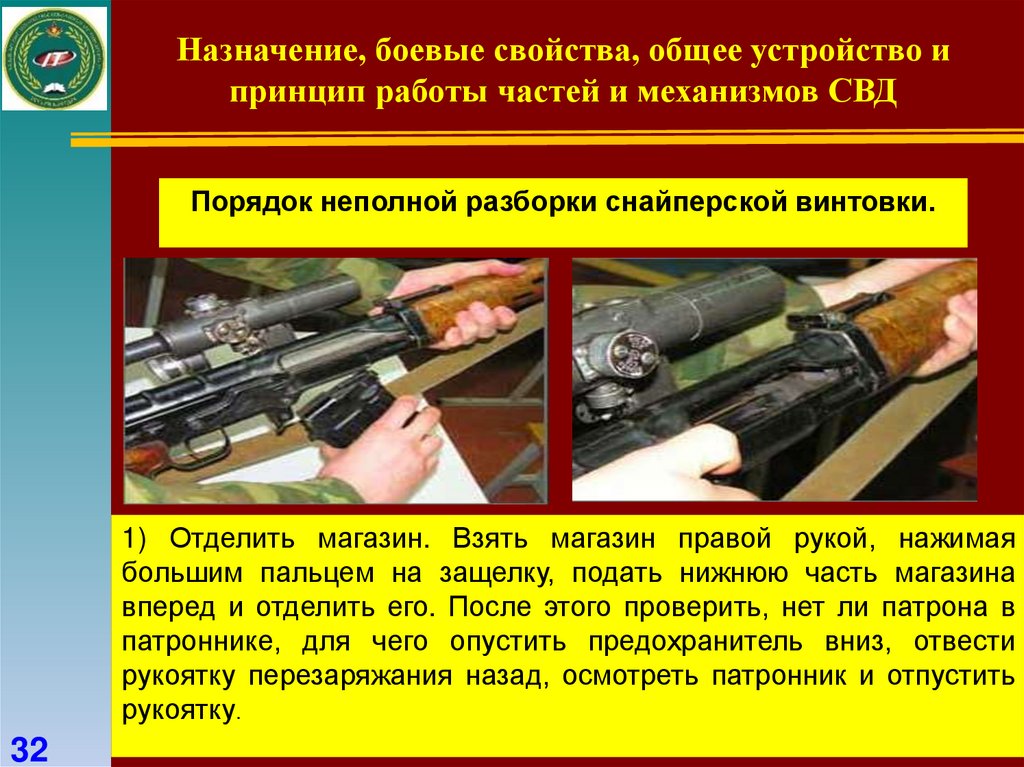

Порядок неполной разборки снайперской винтовки.
1) Отделить магазин. Взять магазин правой рукой, нажимая
большим пальцем на защелку, подать нижнюю часть магазина
вперед и отделить его. После этого проверить, нет ли патрона в
патроннике, для чего опустить предохранитель вниз, отвести
рукоятку перезаряжания назад, осмотреть патронник и отпустить
рукоятку.
32
32

33.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Порядок неполной разборки снайперской винтовки.

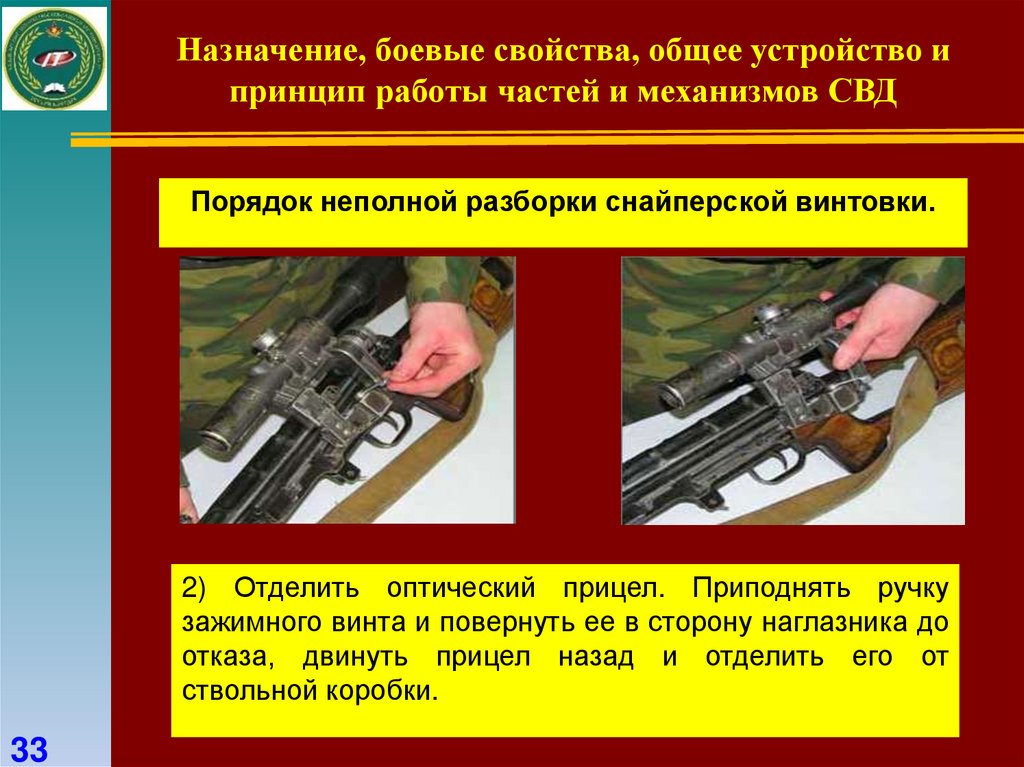

2) Отделить оптический прицел. Приподнять ручку
зажимного винта и повернуть ее в сторону наглазника до
отказа, двинуть прицел назад и отделить его от
ствольной коробки.
33
33

34.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Порядок неполной разборки снайперской винтовки.

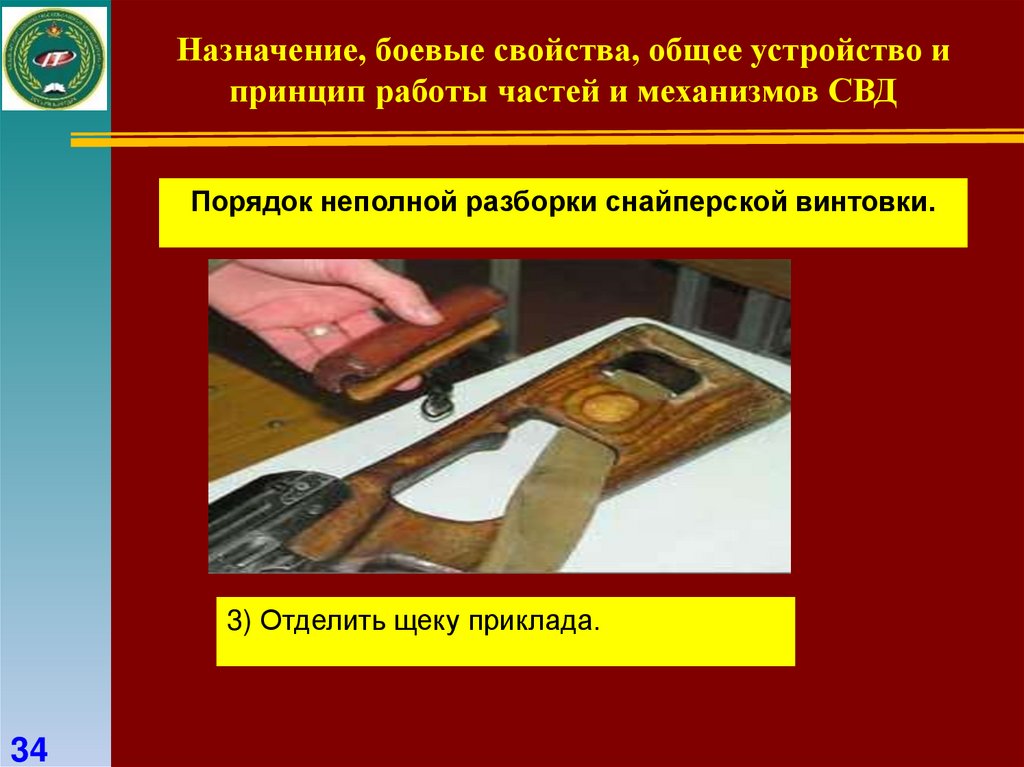

3) Отделить щеку приклада.
34
34

35.

Назначение, боевые свойства, общее устройство и
принцип работы частей и механизмов СВД
Порядок неполной разборки снайперской винтовки.

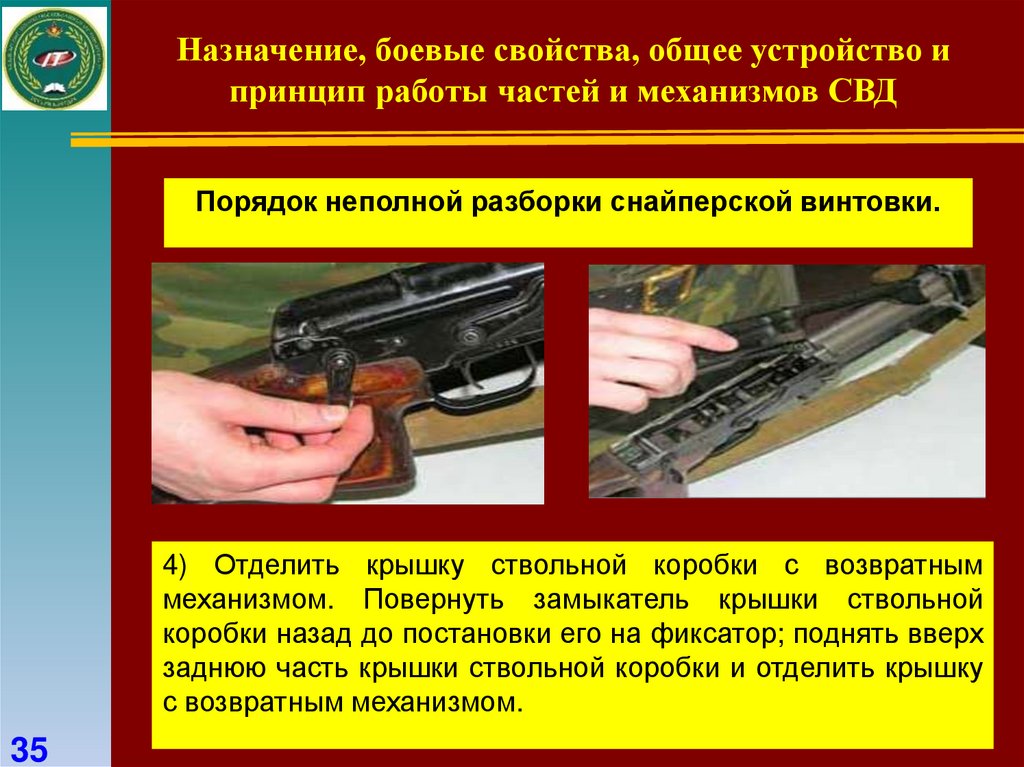

4) Отделить крышку ствольной коробки с возвратным
механизмом. Повернуть замыкатель крышки ствольной
коробки назад до постановки его на фиксатор; поднять вверх
заднюю часть крышки ствольной коробки и отделить крышку
с возвратным механизмом.
35
35

36.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД
Порядок неполной разборки снайперской винтовки.

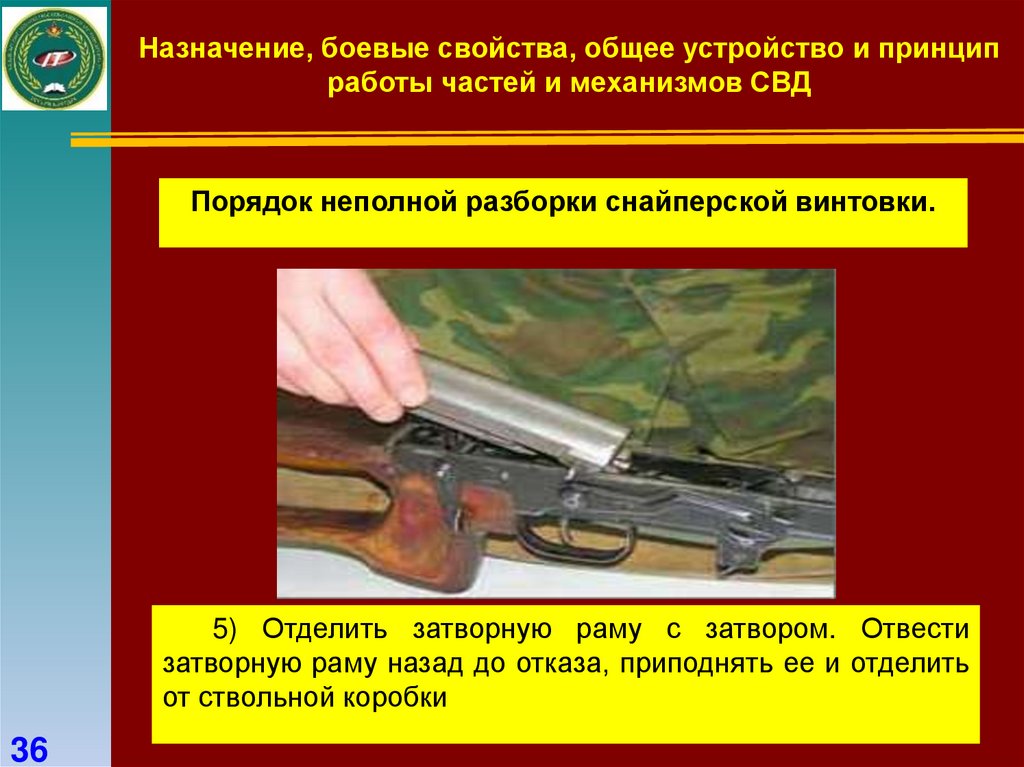

5) Отделить затворную раму с затвором. Отвести
затворную раму назад до отказа, приподнять ее и отделить
от ствольной коробки
36
36

37.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД
Порядок неполной разборки снайперской винтовки.
37

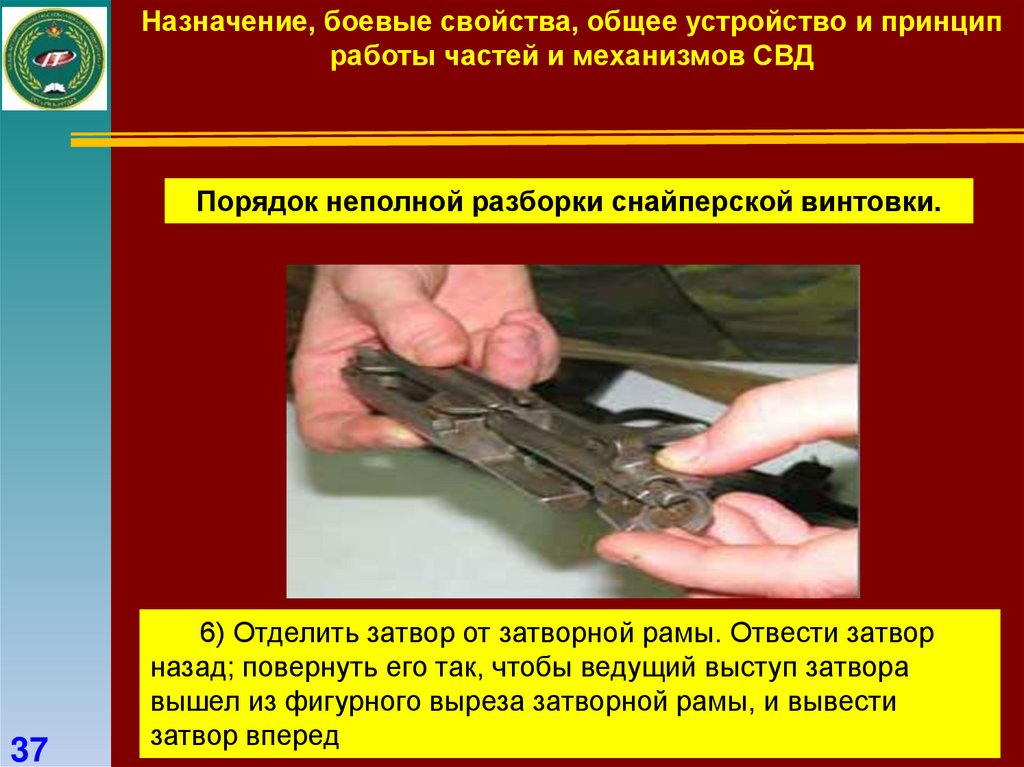

6) Отделить затвор от затворной рамы. Отвести затвор
назад; повернуть его так, чтобы ведущий выступ затвора
вышел из фигурного выреза затворной рамы, и вывести
37
затвор вперед

38.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД
Порядок неполной разборки снайперской винтовки.

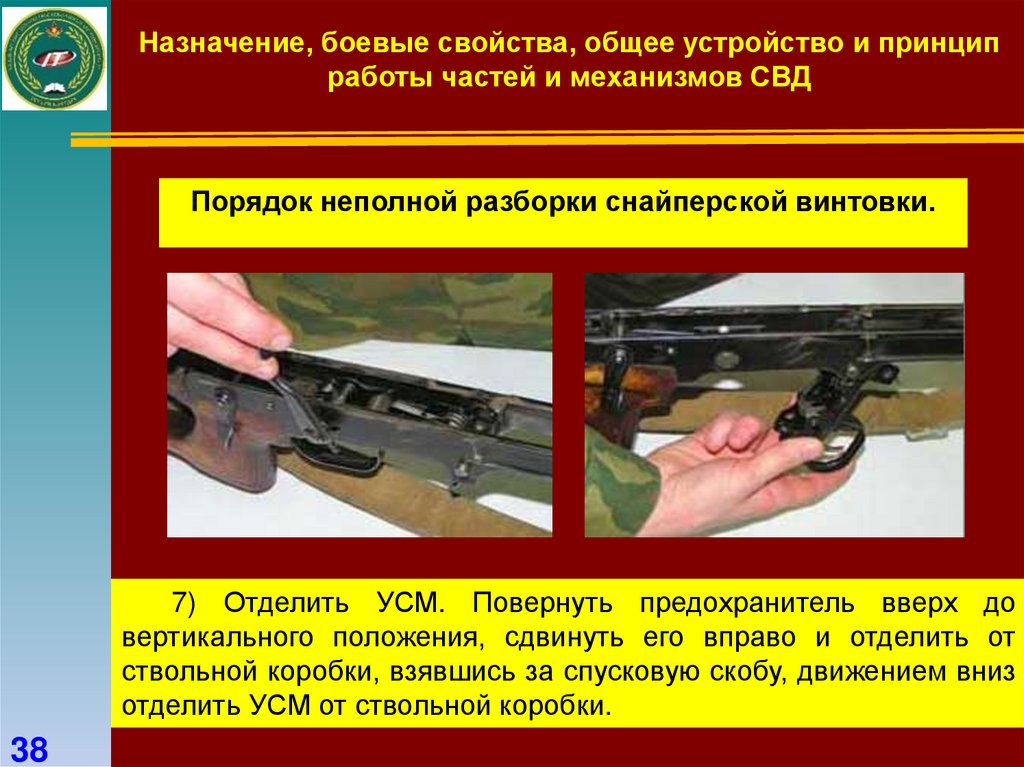

7) Отделить УСМ. Повернуть предохранитель вверх до
вертикального положения, сдвинуть его вправо и отделить от
ствольной коробки, взявшись за спусковую скобу, движением вниз
отделить УСМ от ствольной коробки.
38
38

39.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД
Порядок неполной разборки снайперской винтовки.
39

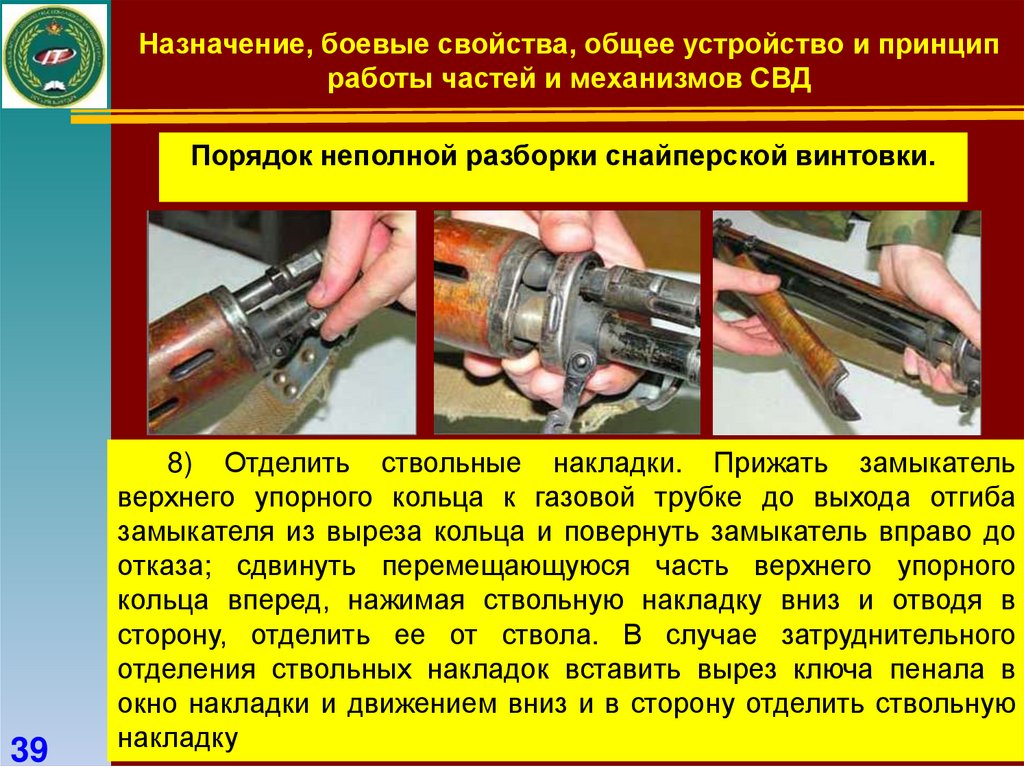

8) Отделить ствольные накладки. Прижать замыкатель
верхнего упорного кольца к газовой трубке до выхода отгиба
замыкателя из выреза кольца и повернуть замыкатель вправо до
отказа; сдвинуть перемещающуюся часть верхнего упорного
кольца вперед, нажимая ствольную накладку вниз и отводя в
сторону, отделить ее от ствола. В случае затруднительного
отделения ствольных накладок вставить вырез ключа пенала в
окно накладки и движением вниз и в сторону отделить ствольную
39
накладку

40.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД
Порядок неполной разборки снайперской винтовки
40

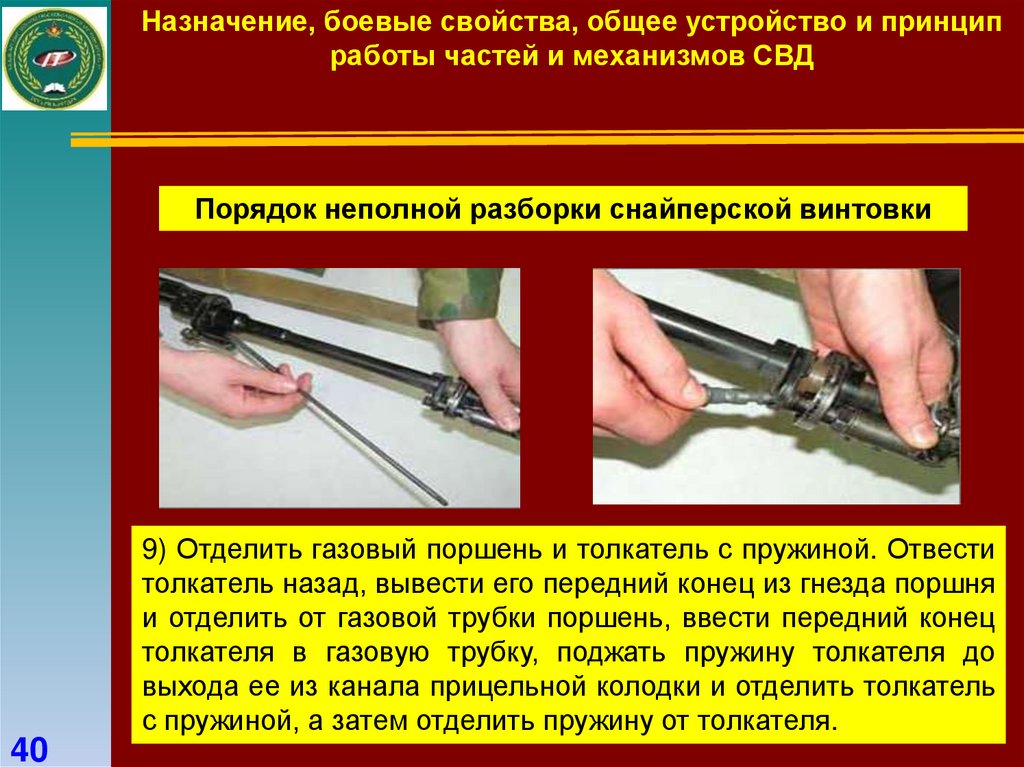

9) Отделить газовый поршень и толкатель с пружиной. Отвести
толкатель назад, вывести его передний конец из гнезда поршня
и отделить от газовой трубки поршень, ввести передний конец
толкателя в газовую трубку, поджать пружину толкателя до
выхода ее из канала прицельной колодки и отделить толкатель
с пружиной, а затем отделить пружину от толкателя.
40

41.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД

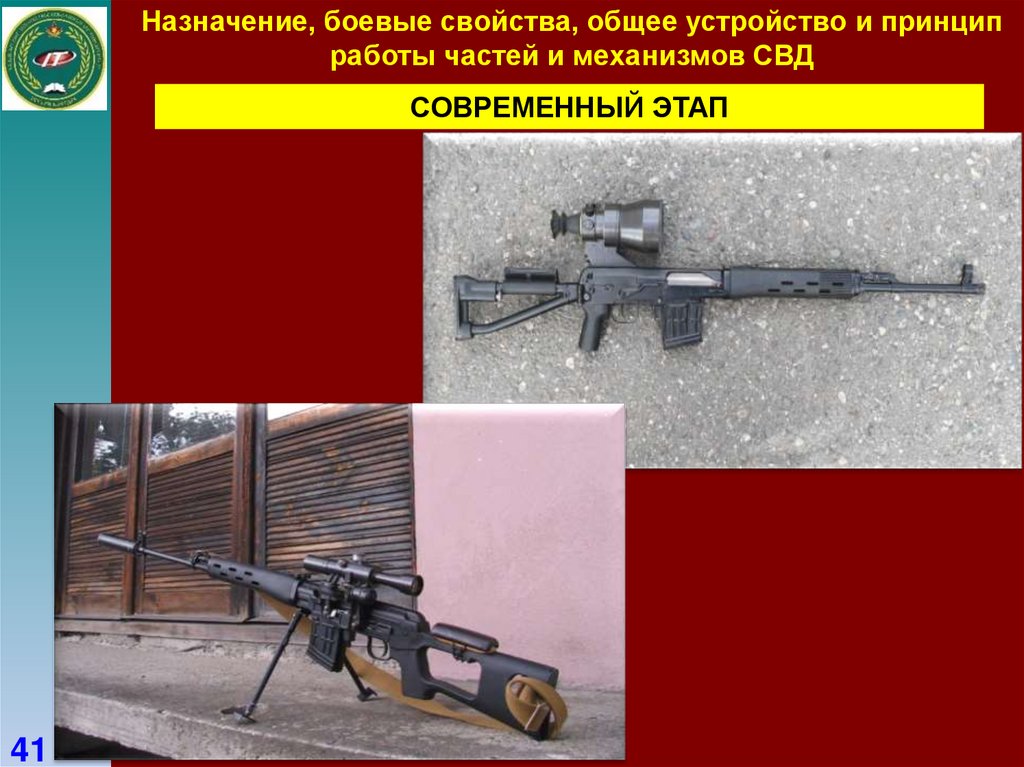

СОВРЕМЕННЫЙ ЭТАП
41
41

42.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД

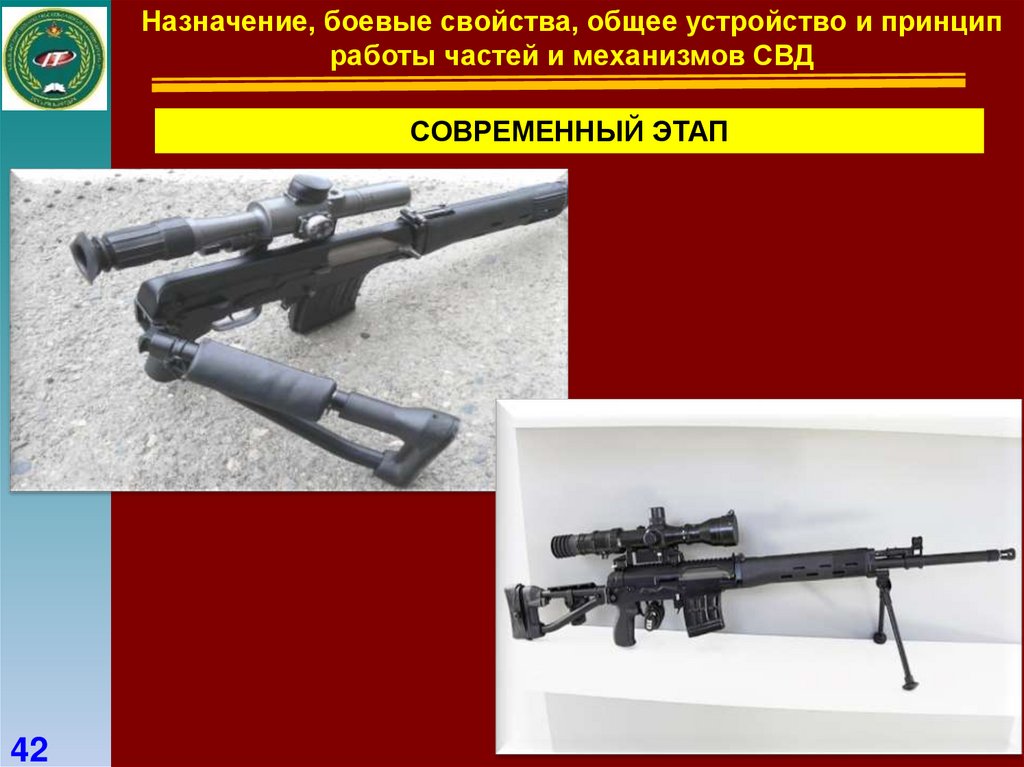

СОВРЕМЕННЫЙ ЭТАП
42
42

43.

Назначение, боевые свойства, общее устройство и принцип
работы частей и механизмов СВД

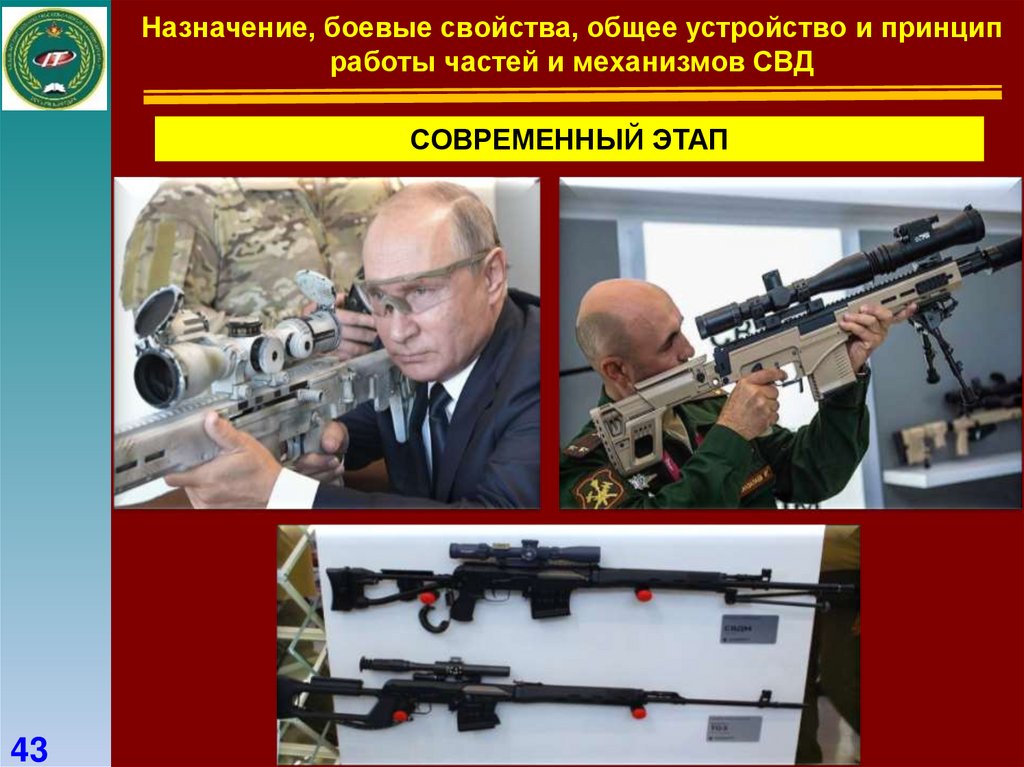

СОВРЕМЕННЫЙ ЭТАП
43
43

44.

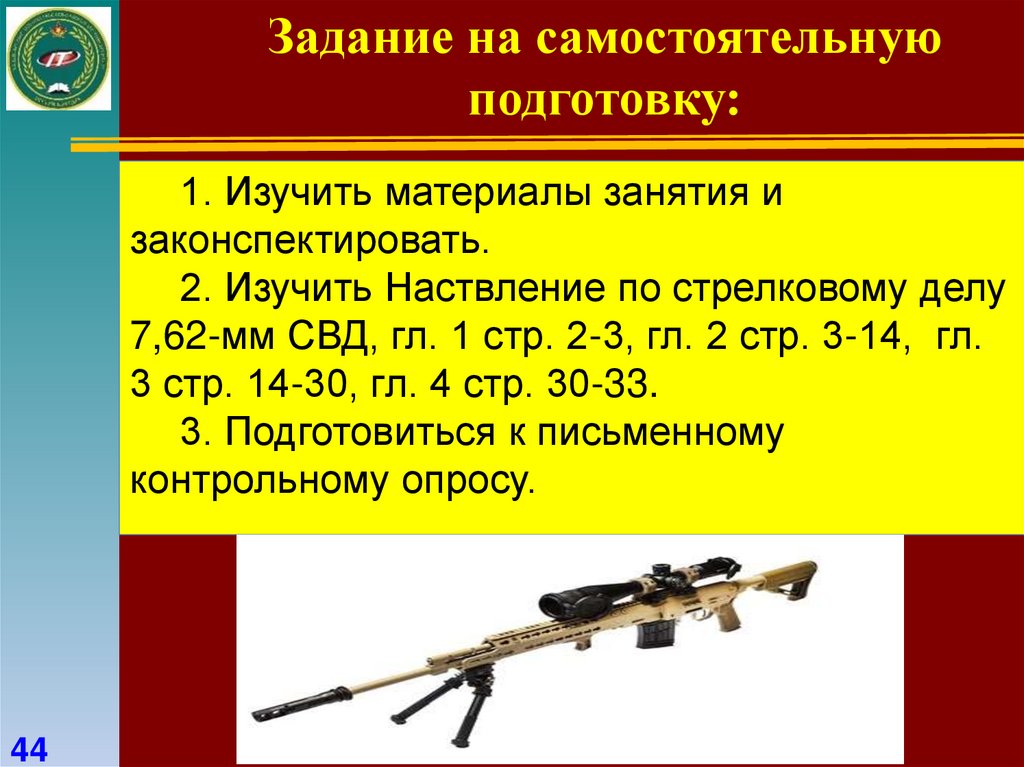

Задание на самостоятельную
подготовку:
1. Изучить материалы занятия и
законспектировать.
2. Изучить Наствление по стрелковому делу
7,62-мм СВД, гл. 1 стр. 2-3, гл. 2 стр. 3-14, гл.
3 стр. 14-30, гл. 4 стр. 30-33.
3. Подготовиться к письменному
контрольному опросу.
44
44

45.

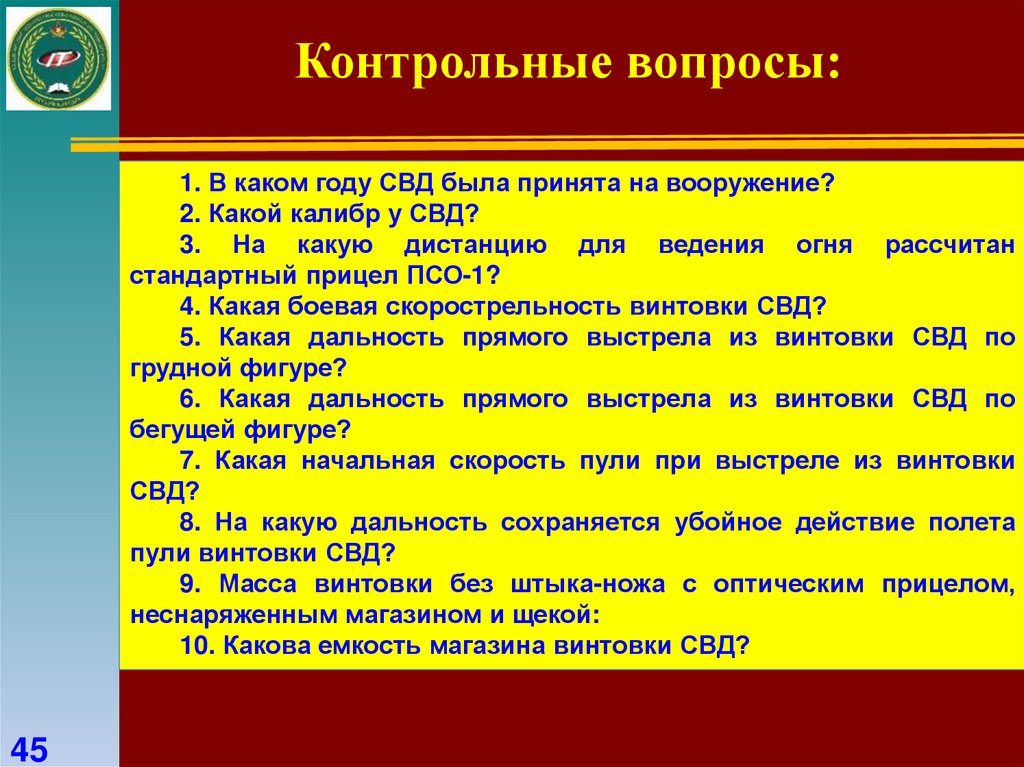

Контрольные вопросы:
1. В каком году СВД была принята на вооружение?
2. Какой калибр у СВД?
3. На какую дистанцию для ведения огня рассчитан
стандартный прицел ПСО-1?
4. Какая боевая скорострельность винтовки СВД?
5. Какая дальность прямого выстрела из винтовки СВД по
грудной фигуре?
6. Какая дальность прямого выстрела из винтовки СВД по
бегущей фигуре?
7. Какая начальная скорость пули при выстреле из винтовки
СВД?
8. На какую дальность сохраняется убойное действие полета
пули винтовки СВД?
9. Масса винтовки без штыка-ножа с оптическим прицелом,
неснаряженным магазином и щекой:
10. Какова емкость магазина винтовки СВД?
45
45

46.

46
46

47.

СЛАЙДЫ ЗАНЯТИЯ РАЗРАБОТАЛ:
Начальник цикла военной кафедры
Полковник запаса Чукеитов С.Н.
Протокол заседания кафедры
от «___» _________.______г.
№____
47
47
