СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ ЛЕКЦИЯ 1

1.

И.Ю. Амирджанова
«ИНЖЕНЕРНАЯ ГРАФИКА»
Слайдовый лекционный курс для
студентов строителььных
специальностей
Лекция 1

2.

РЕЗЬБОВЫЕ
СОЕДИНЕНИЯ

3.

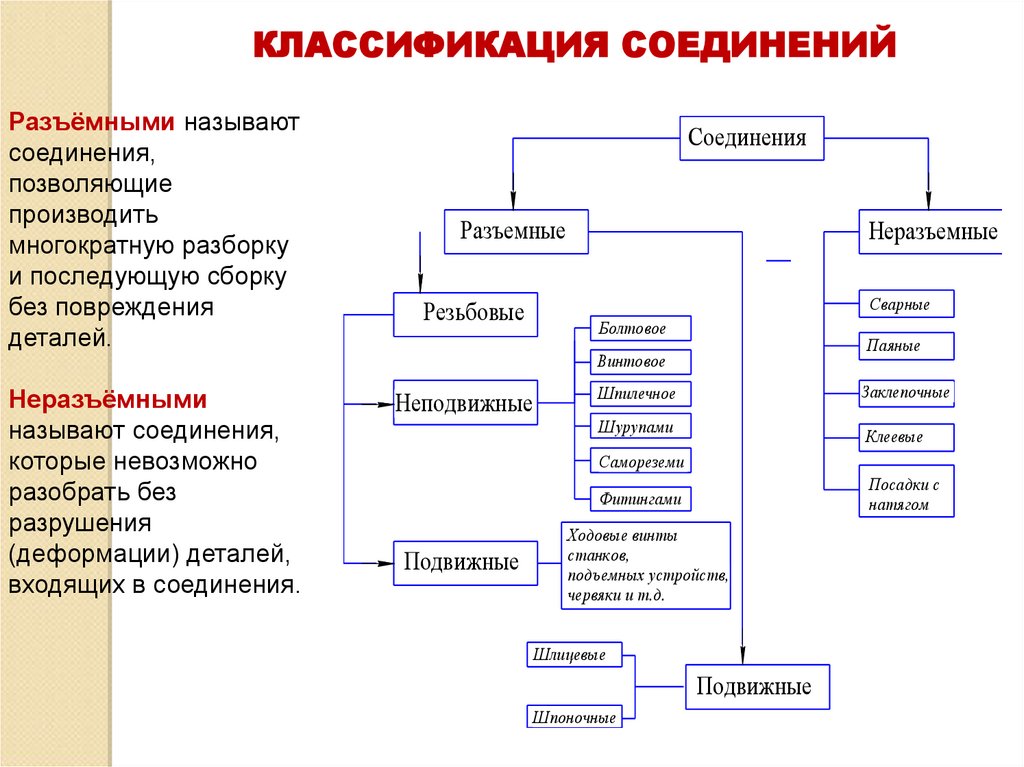

КЛАССИФИКАЦИЯ СОЕДИНЕНИЙ
Разъёмными называют
соединения,
позволяющие
производить
многократную разборку
и последующую сборку
без повреждения
деталей.
Неразъёмными
называют соединения,
которые невозможно
разобрать без
разрушения
(деформации) деталей,
входящих в соединения.
Соединения
Разъемные
Неразъемные
Сварные
Резьбовые
Болтовое
Паяные
Винтовое
Неподвижные
Заклепочные
Шпилечное
Шурупами
Клеевые
Самореземи
Посадки с
натягом
Фитингами
Подвижные
Ходовые винты
станков,
подъемных устройств,
червяки и т.д.
Шлицевые
Подвижные
Шпоночные

4.

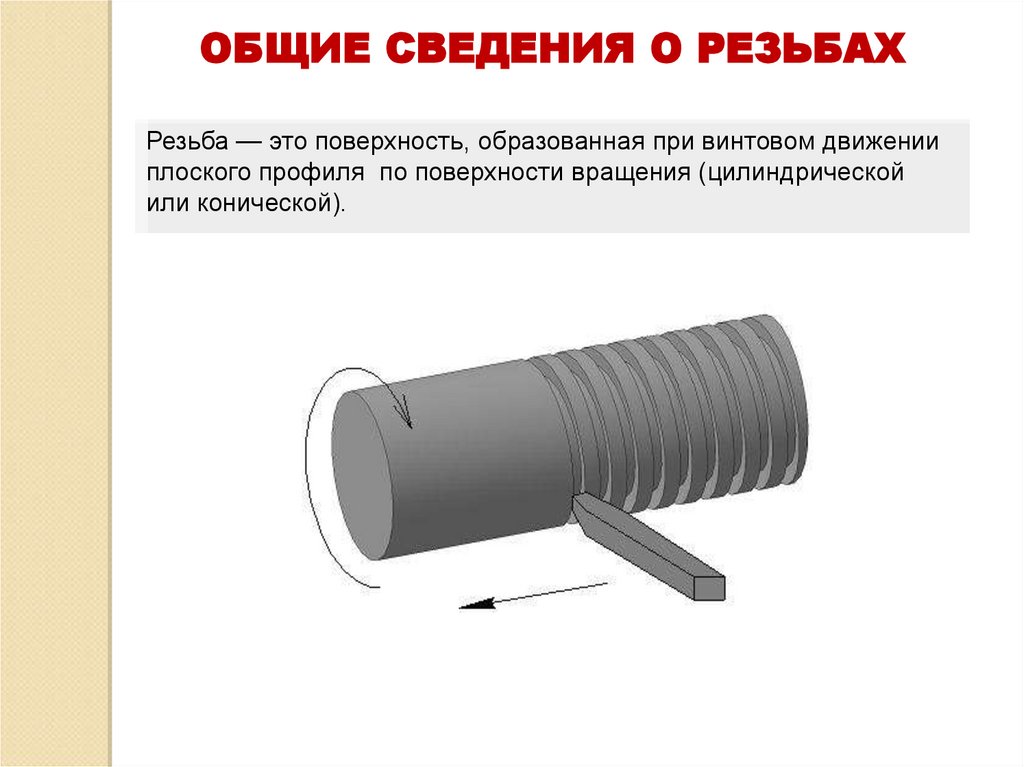

ОБЩИЕ СВЕДЕНИЯ О РЕЗЬБАХ
Резьба — это поверхность, образованная при винтовом движении
плоского профиля по поверхности вращения (цилиндрической
или конической).

5.

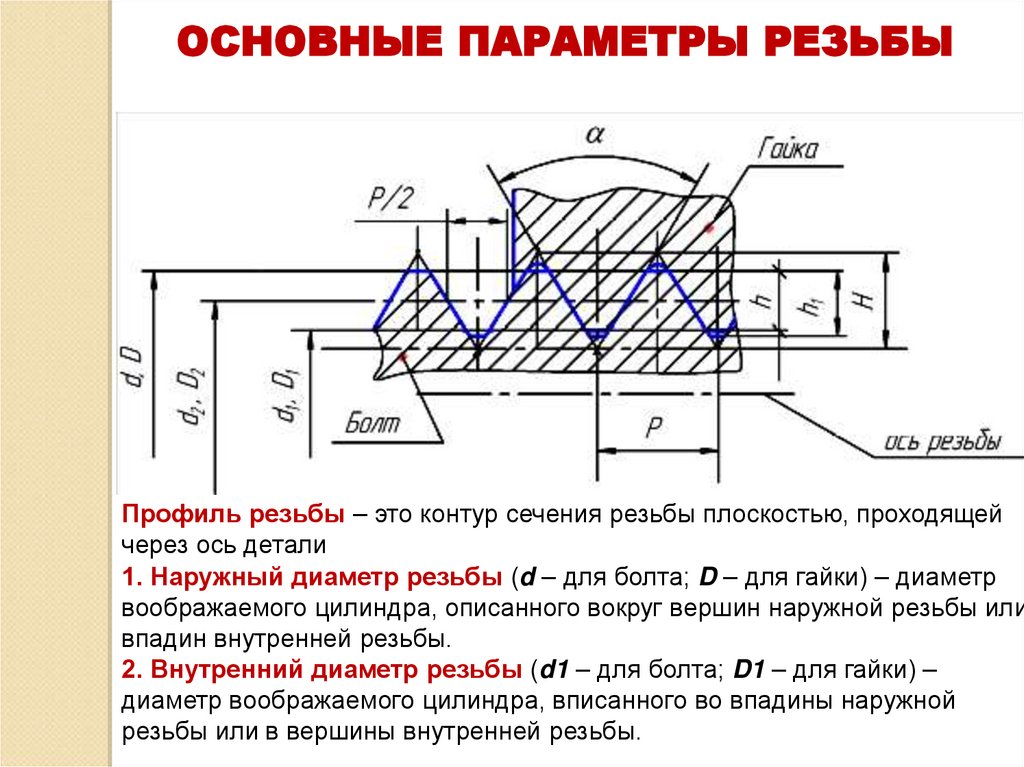

ОСНОВНЫЕ ПАРАМЕТРЫ РЕЗЬБЫ
Профиль резьбы – это контур сечения резьбы плоскостью, проходящей
через ось детали
1. Наружный диаметр резьбы (d – для болта; D – для гайки) – диаметр
воображаемого цилиндра, описанного вокруг вершин наружной резьбы или
впадин внутренней резьбы.
2. Внутренний диаметр резьбы (d1 – для болта; D1 – для гайки) –
диаметр воображаемого цилиндра, вписанного во впадины наружной
резьбы или в вершины внутренней резьбы.

6.

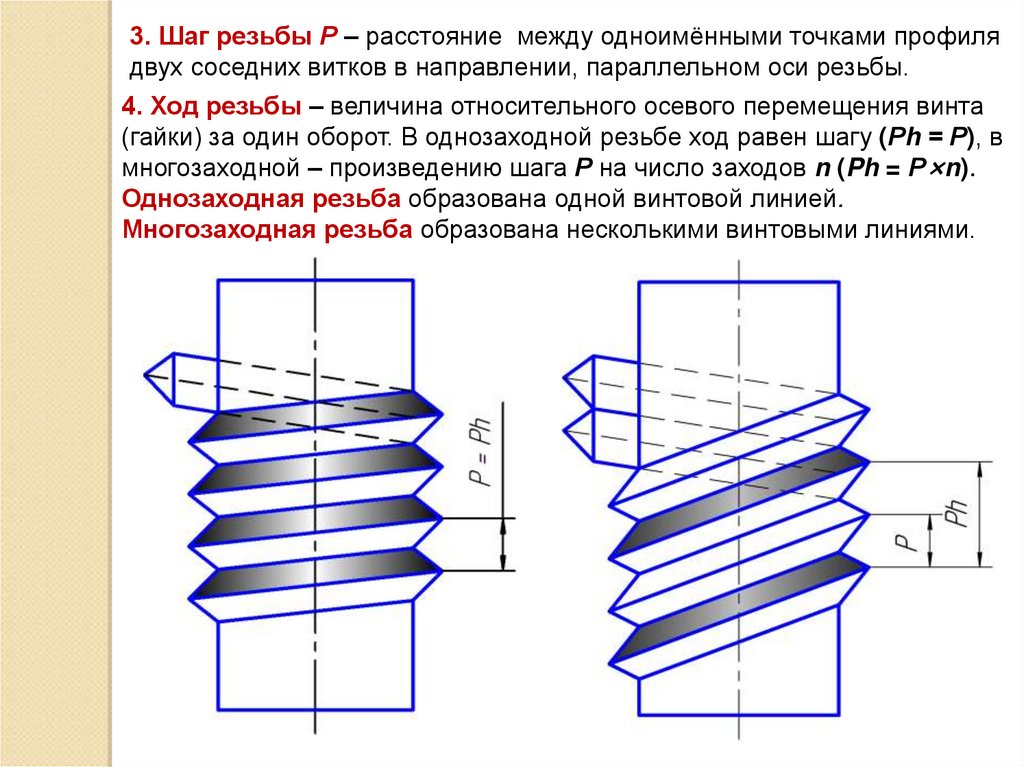

3. Шаг резьбы Р – расстояние между одноимёнными точками профиля
двух соседних витков в направлении, параллельном оси резьбы.
4. Ход резьбы – величина относительного осевого перемещения винта
(гайки) за один оборот. В однозаходной резьбе ход равен шагу (Рh = Р), в
многозаходной – произведению шага Р на число заходов n (Ph = Р×n).
Однозаходная резьба образована одной винтовой линией.
Многозаходная резьба образована несколькими винтовыми линиями.

7.

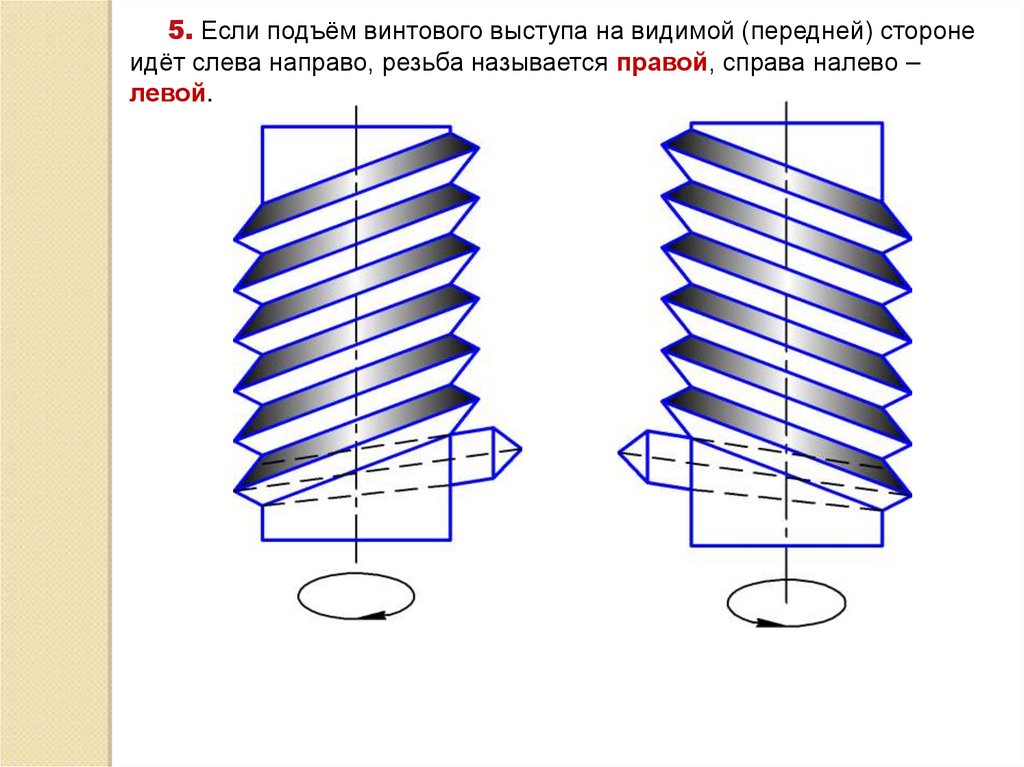

5. Если подъём винтового выступа на видимой (передней) стороне
идёт слева направо, резьба называется правой, справа налево –
левой.

8.

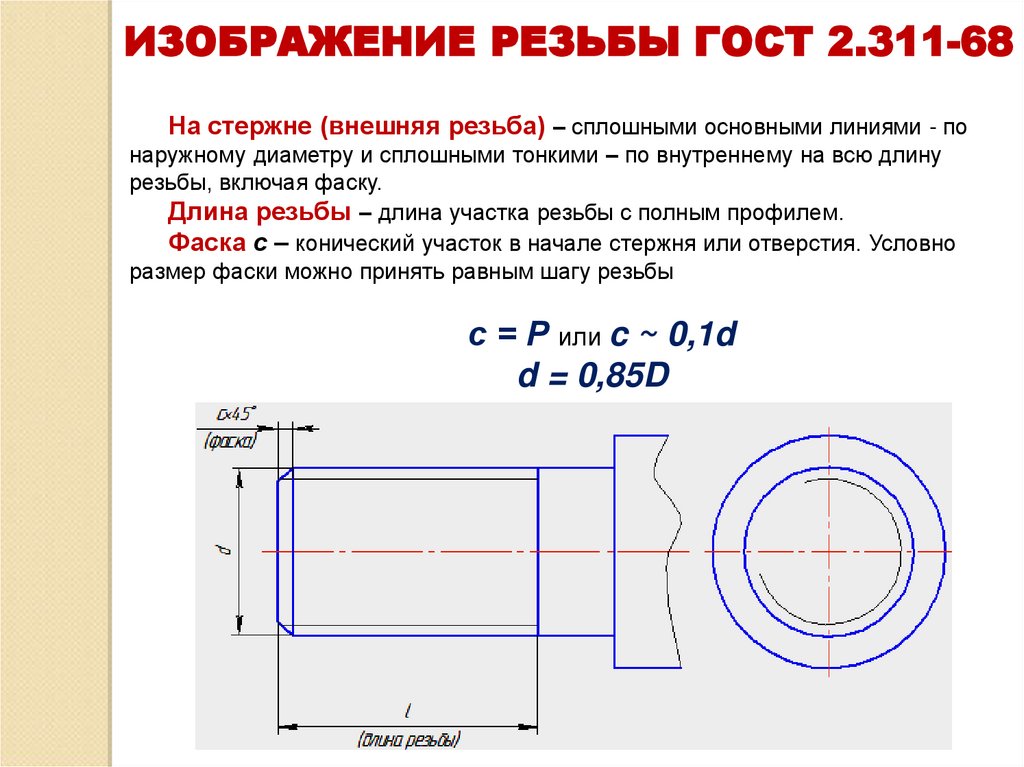

ИЗОБРАЖЕНИЕ РЕЗЬБЫ ГОСТ 2.311-68
На стержне (внешняя резьба) – сплошными основными линиями - по
наружному диаметру и сплошными тонкими – по внутреннему на всю длину
резьбы, включая фаску.
Длина резьбы – длина участка резьбы с полным профилем.
Фаска с – конический участок в начале стержня или отверстия. Условно
размер фаски можно принять равным шагу резьбы
с = Р или c ~ 0,1d
d = 0,85D

9.

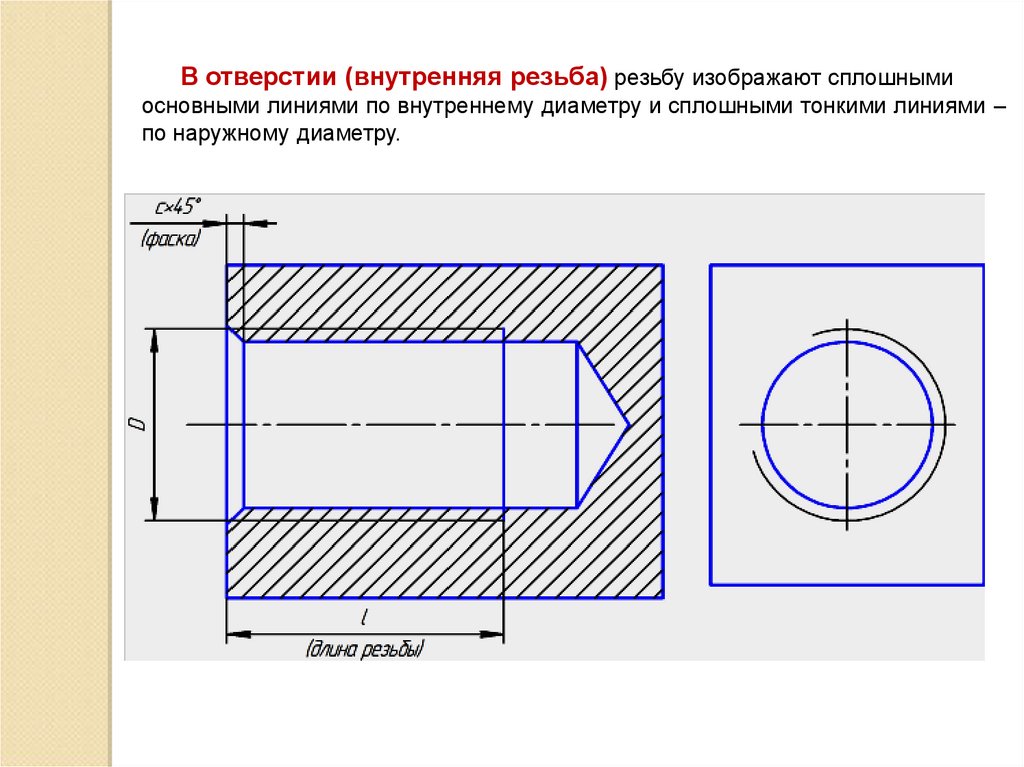

В отверстии (внутренняя резьба) резьбу изображают сплошными
основными линиями по внутреннему диаметру и сплошными тонкими линиями –
по наружному диаметру.

10.

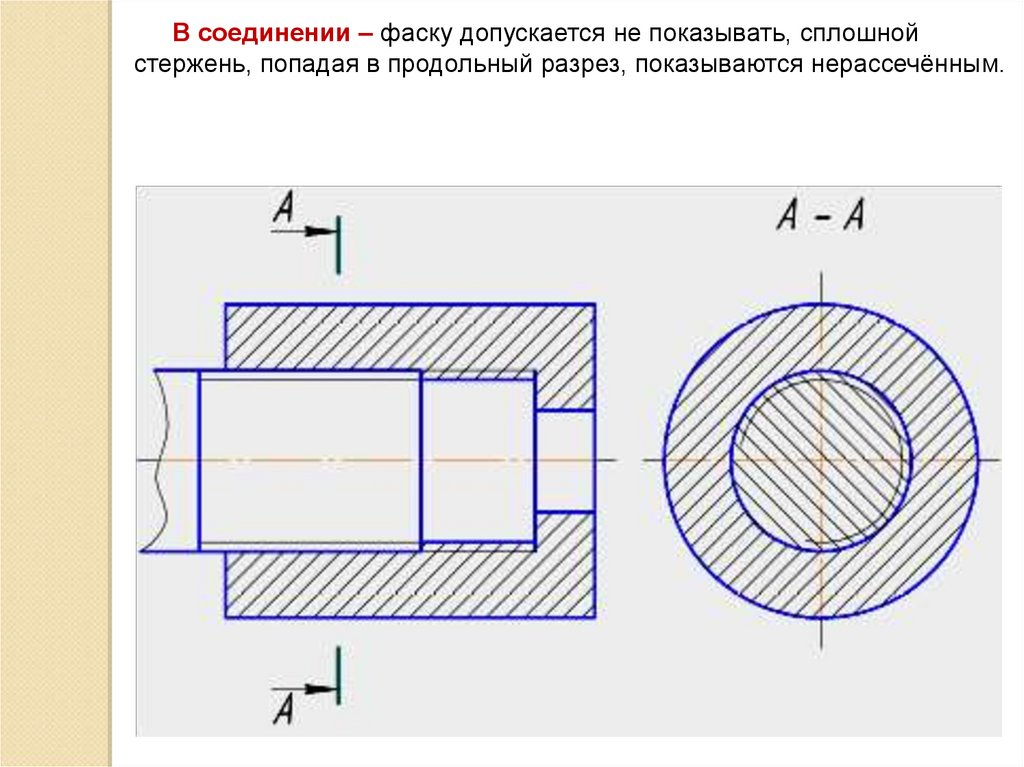

В соединении – фаску допускается не показывать, сплошной
стержень, попадая в продольный разрез, показываются нерассечённым.

11.

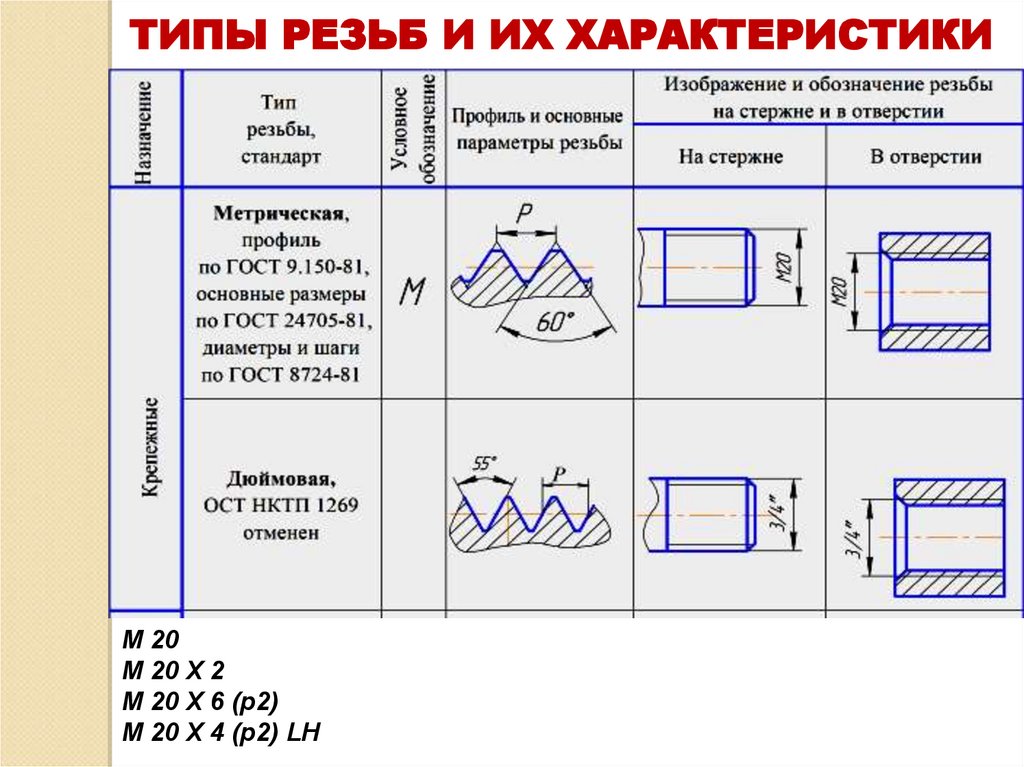

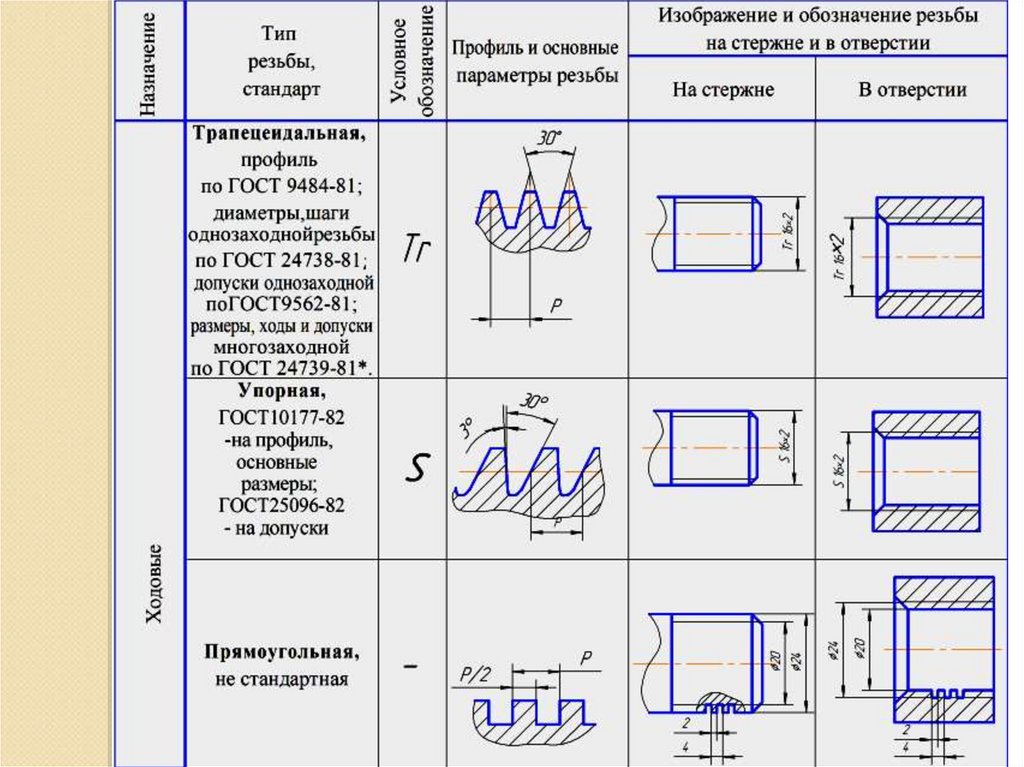

ТИПЫ РЕЗЬБ И ИХ ХАРАКТЕРИСТИКИ
М 20
М 20 Х 2
М 20 Х 6 (p2)
М 20 Х 4 (p2) LH

12.

13.

14.

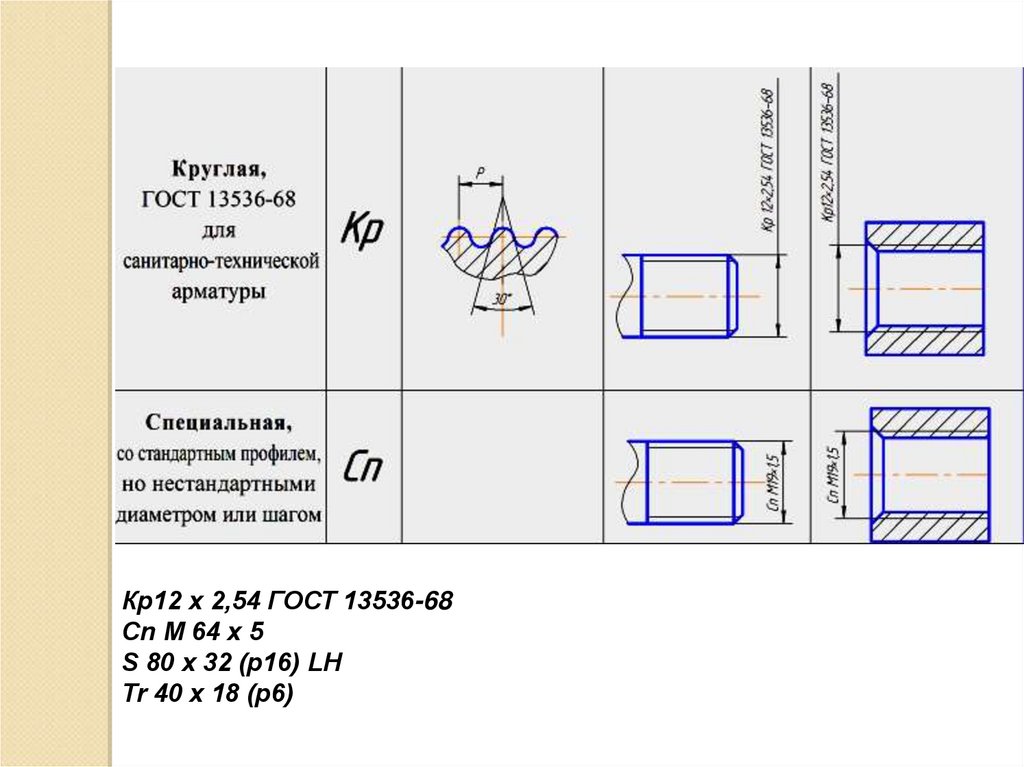

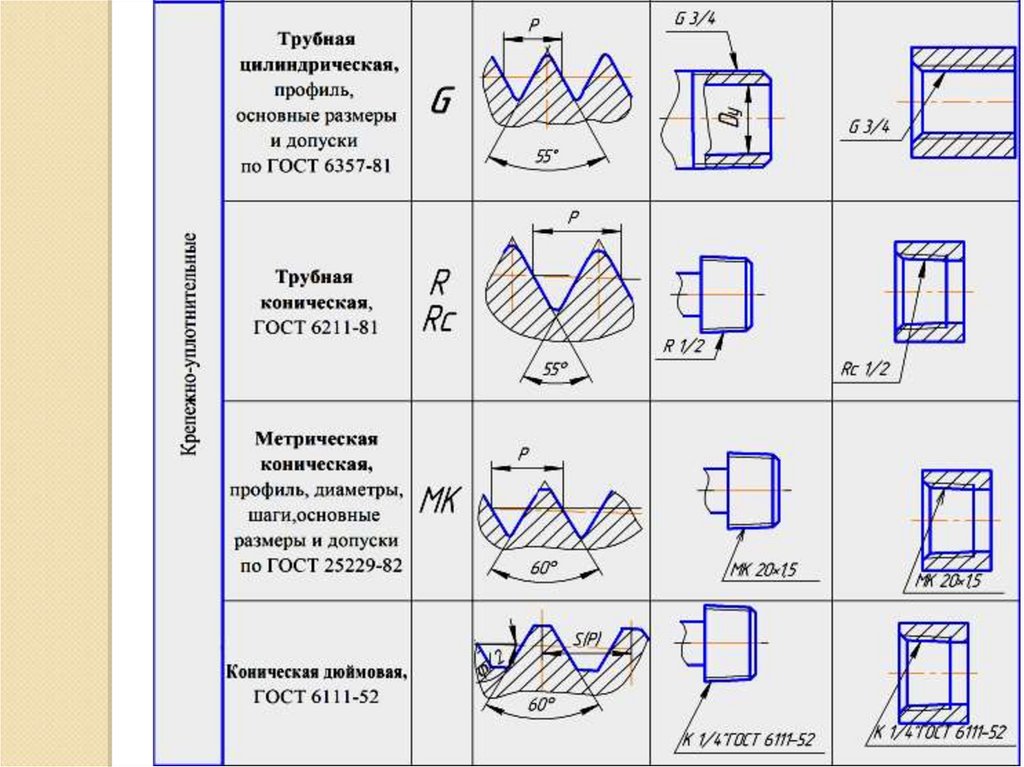

Кр12 х 2,54 ГОСТ 13536-68
Сn М 64 х 5
S 80 х 32 (p16) LH
Tr 40 х 18 (p6)

15.

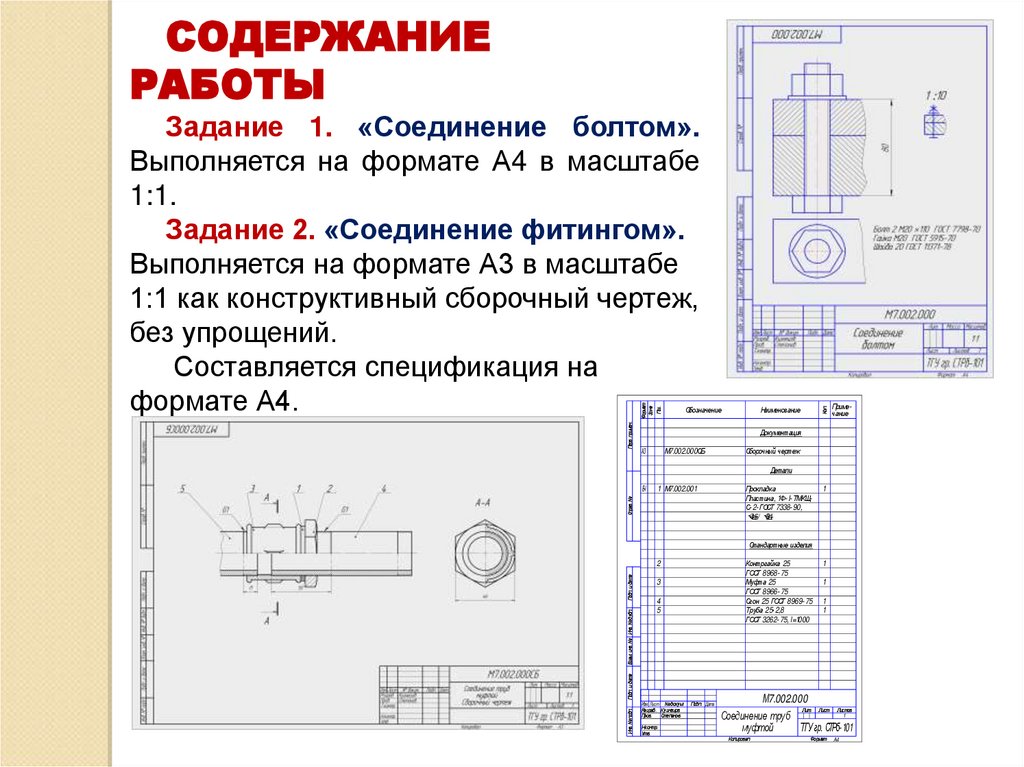

СОДЕРЖАНИЕ
РАБОТЫ
Перв. примен.
Обозначение
Наименование
Кол.
Формат
Зона
Поз.
Задание 1. «Соединение болтом».
Выполняется на формате А4 в масштабе
1:1.
Задание 2. «Соединение фитингом».
Выполняется на формате А3 в масштабе
1:1 как конструктивный сборочный чертеж,
без упрощений.
Составляется спецификация на
формате А4.
Примечание
Документация
А3
М7.002.000СБ
Сборочный чертеж
Детали
1 М7.002.001
Прокладка
Пластина, 1Ф- I- ТМКЩС- 2- ГОСТ 7338- 90,
45/
51
2
Контргайка 25
ГОСТ 8968- 75
Муфта 25
ГОСТ 8966- 75
Сгон 25 ГОСТ 8969- 75
Труба 25•2,8
ГОСТ 3262- 75, l=1000
Справ. №
БЧ
1
3
4
5
Инв. №подл.
Подп. и дата
Взам. инв. № Инв. №дубл.
Подп. и дата
Стандартные изделия
Изм. Лист №докум.
Разраб. Кузнецов
Пров.
Степанов
Н.контр.
Утв.
1
1
1
1
М7.002.000
Подп. Дата
Лит.
Лист
Листов
1
Соединение труб
муфтой
ТГУ гр. СТРб-101
Копировал
Формат
A4

16.

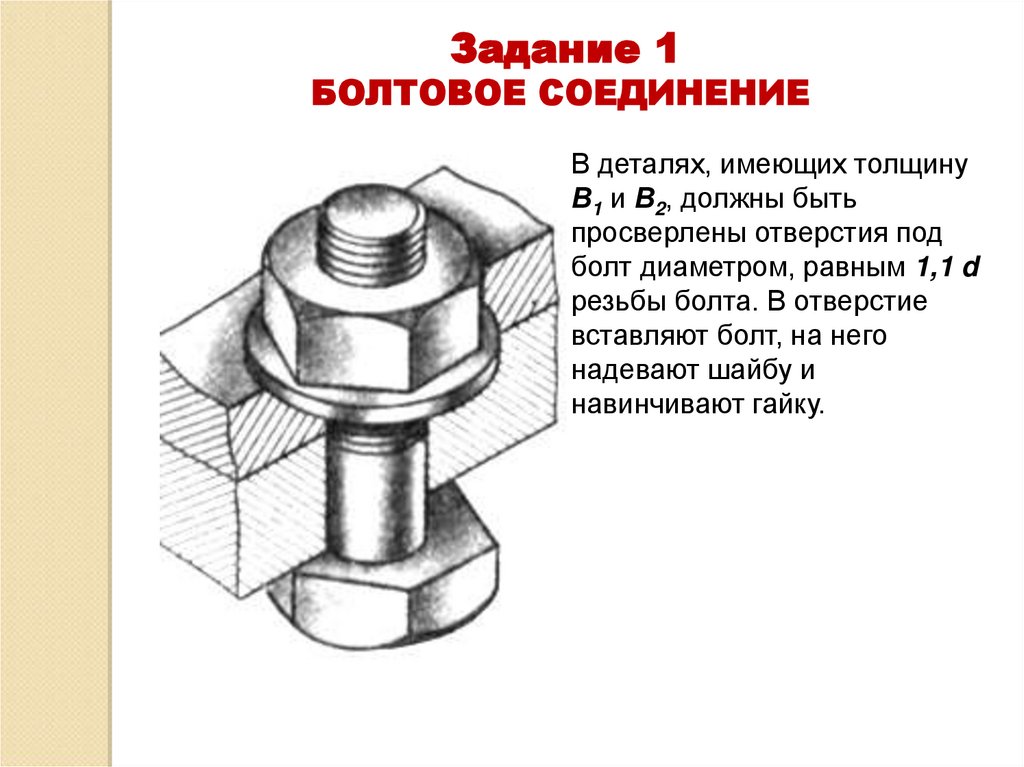

Задание 1
БОЛТОВОЕ СОЕДИНЕНИЕ
В деталях, имеющих толщину
В1 и В2, должны быть
просверлены отверстия под
болт диаметром, равным 1,1 d
резьбы болта. В отверстие
вставляют болт, на него
надевают шайбу и
навинчивают гайку.

17.

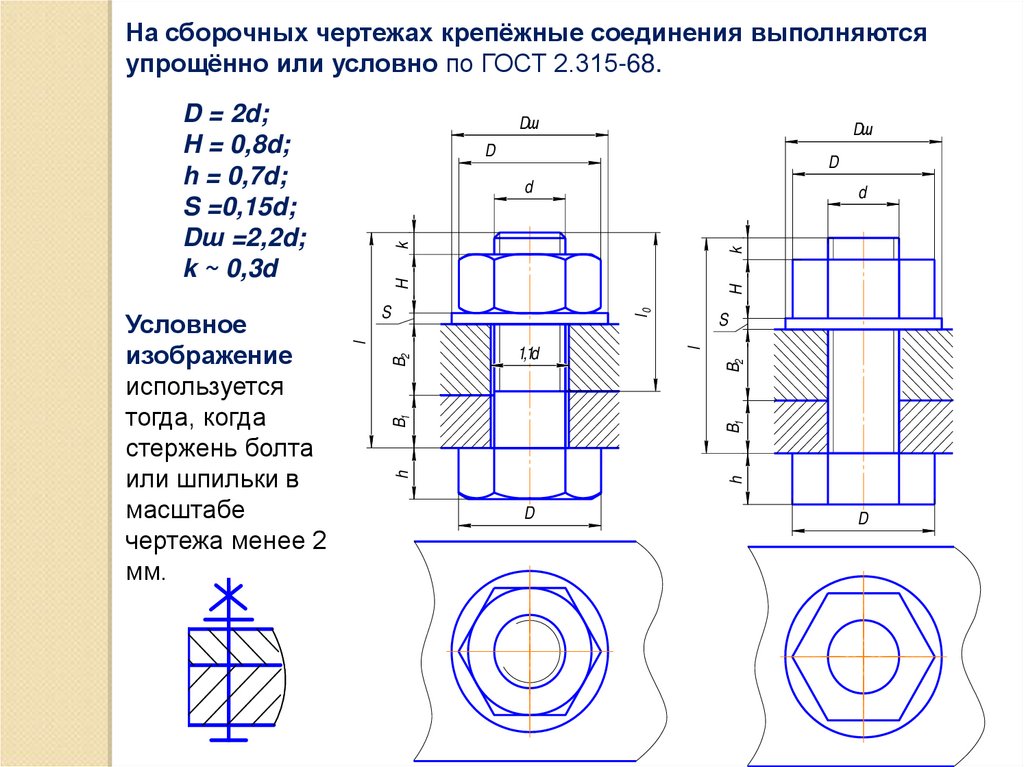

На сборочных чертежах крепёжные соединения выполняются
упрощённо или условно по ГОСТ 2.315-68.
D = 2d;
H = 0,8d;
h = 0,7d;
S =0,15d;
Dш =2,2d;
k ~ 0,3d
Dш
D
D
d
H
H
k
k
d
l0
S
S
h
h
B1
B2
l
1,1d
B1
B2
l
Условное
используется
тогда, когда
стержень болта
или шпильки в
масштабе
чертежа менее 2
мм.
Dш
D
D

18.

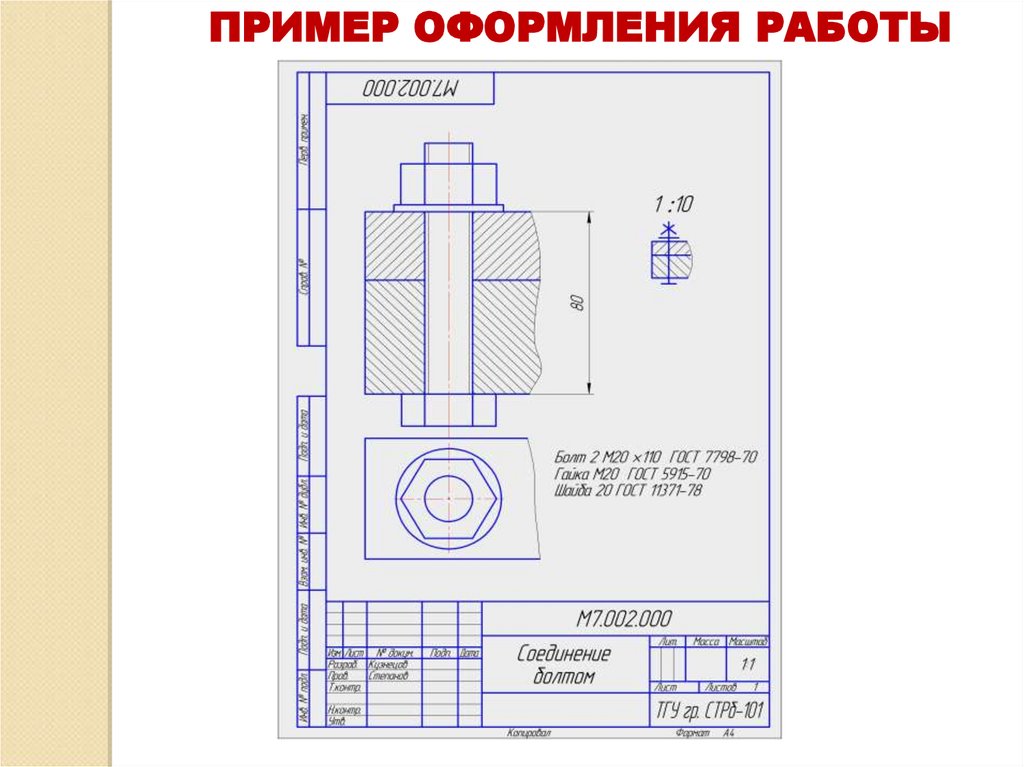

ПРИМЕР ОФОРМЛЕНИЯ РАБОТЫ

19.

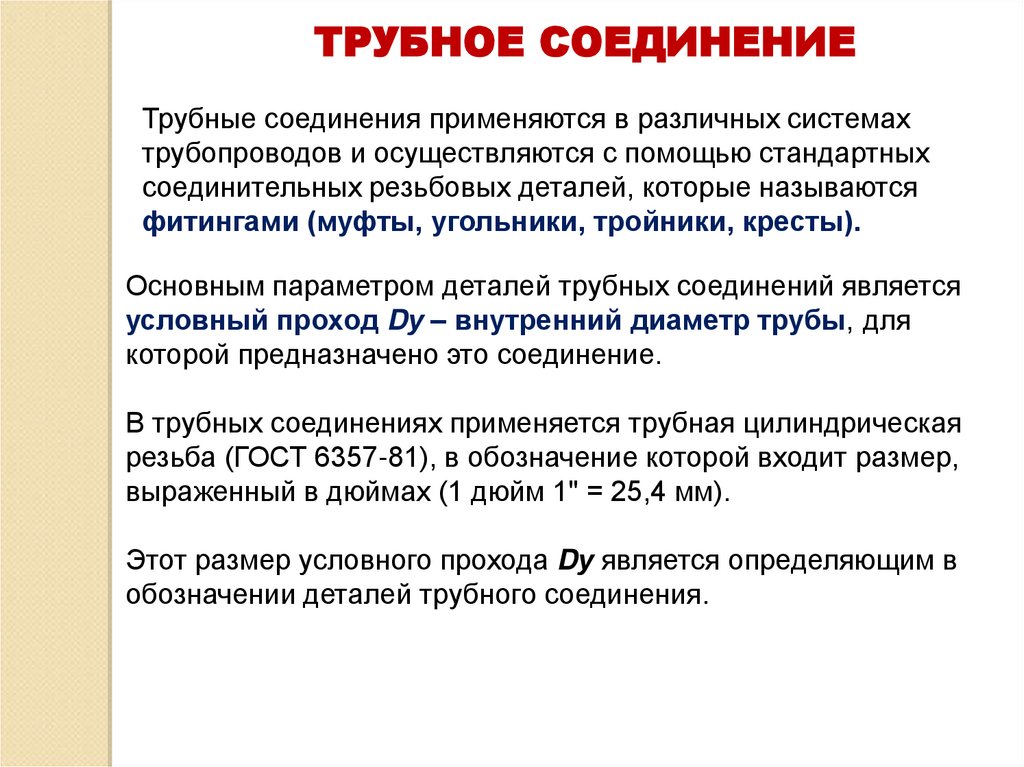

ТРУБНОЕ СОЕДИНЕНИЕ
Трубные соединения применяются в различных системах
трубопроводов и осуществляются с помощью стандартных
соединительных резьбовых деталей, которые называются
фитингами (муфты, угольники, тройники, кресты).
Основным параметром деталей трубных соединений является
условный проход Dу – внутренний диаметр трубы, для
которой предназначено это соединение.
В трубных соединениях применяется трубная цилиндрическая
резьба (ГОСТ 6357-81), в обозначение которой входит размер,
выраженный в дюймах (1 дюйм 1" = 25,4 мм).
Этот размер условного прохода Dу является определяющим в
обозначении деталей трубного соединения.

20.

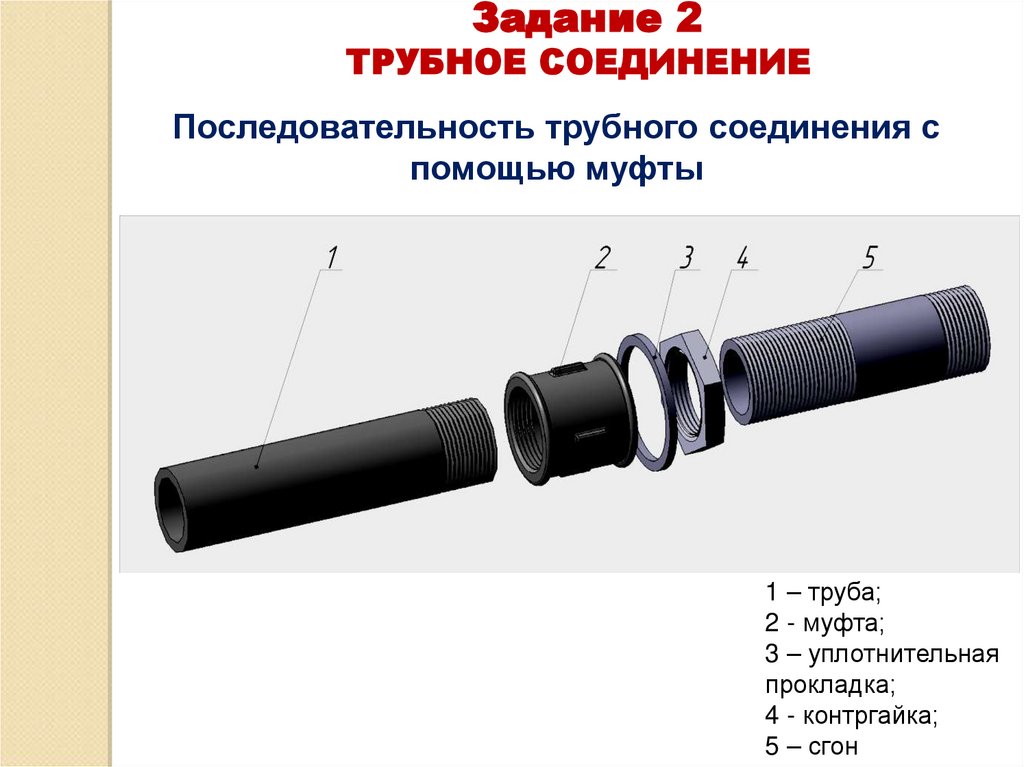

Задание 2
ТРУБНОЕ СОЕДИНЕНИЕ
Последовательность трубного соединения с
помощью муфты
1 – труба;
2 - муфта;
3 – уплотнительная
прокладка;
4 - контргайка;
5 – сгон

21.

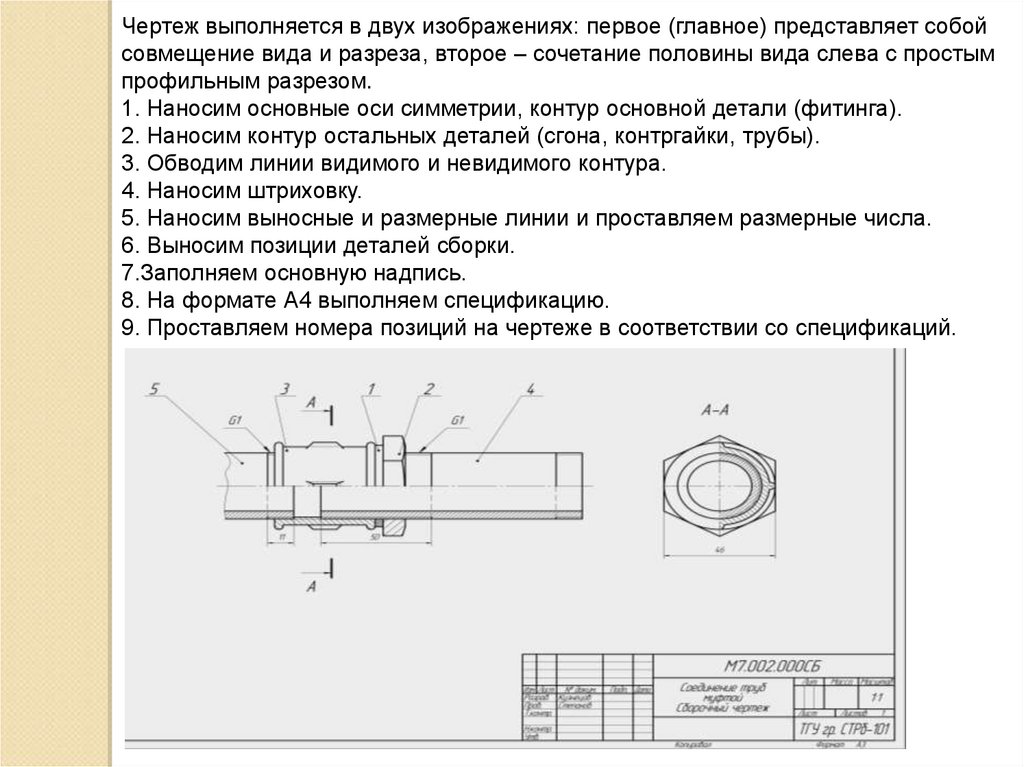

Чертеж выполняется в двух изображениях: первое (главное) представляет собой
совмещение вида и разреза, второе – сочетание половины вида слева с простым
профильным разрезом.
1. Наносим основные оси симметрии, контур основной детали (фитинга).
2. Наносим контур остальных деталей (сгона, контргайки, трубы).
3. Обводим линии видимого и невидимого контура.
4. Наносим штриховку.
5. Наносим выносные и размерные линии и проставляем размерные числа.
6. Выносим позиции деталей сборки.
7.Заполняем основную надпись.
8. На формате А4 выполняем спецификацию.
9. Проставляем номера позиций на чертеже в соответствии со спецификаций.

22.

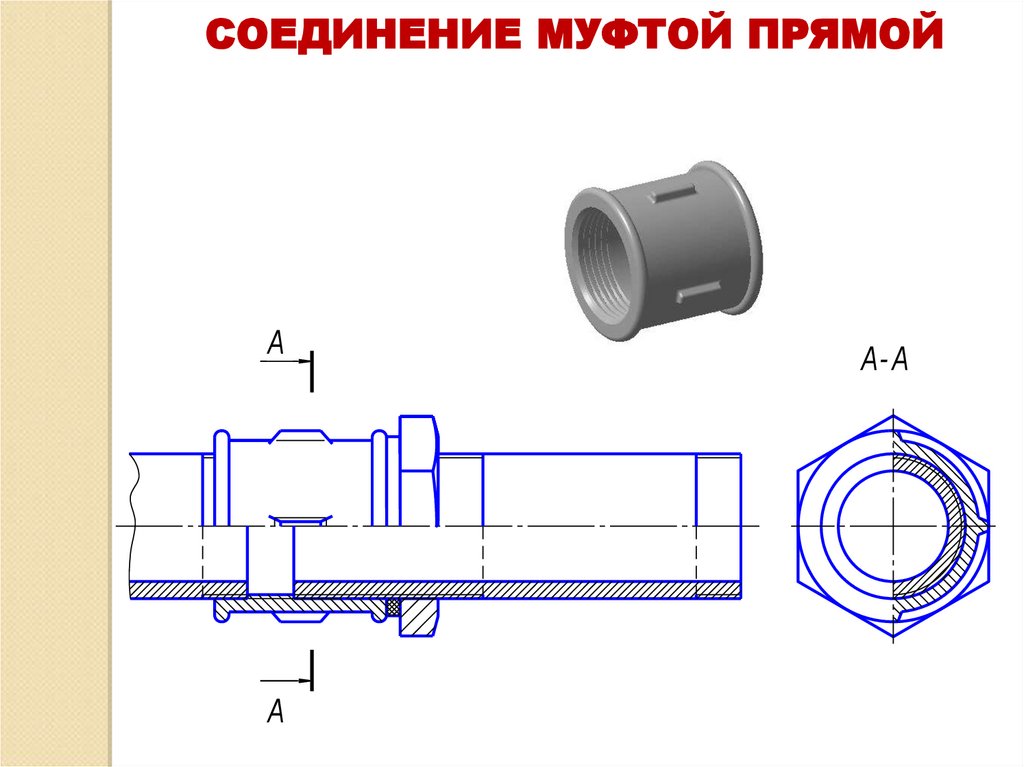

СОЕДИНЕНИЕ МУФТОЙ ПРЯМОЙ
А
А
А- А

23.

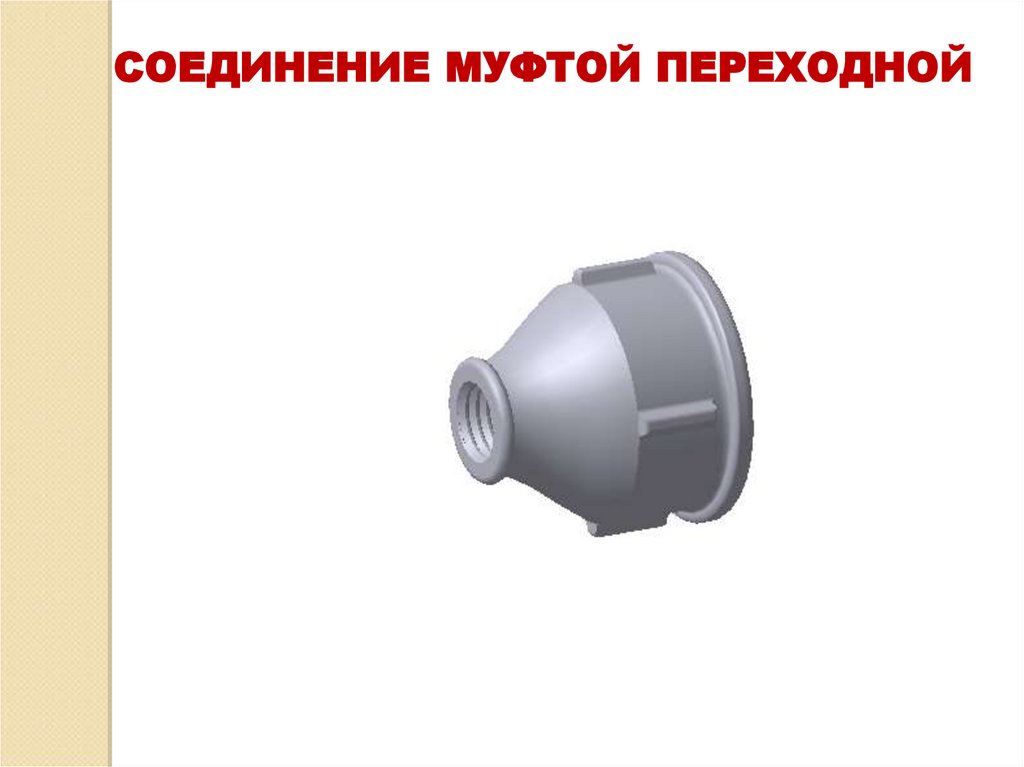

СОЕДИНЕНИЕ МУФТОЙ ПЕРЕХОДНОЙ

24.

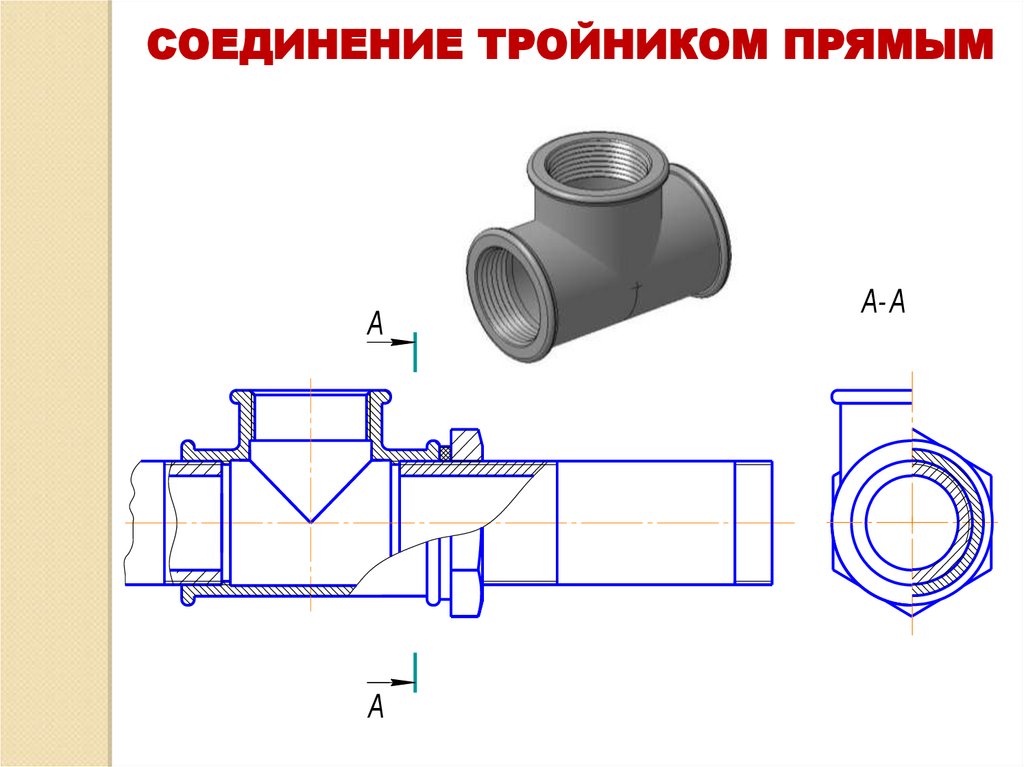

СОЕДИНЕНИЕ ТРОЙНИКОМ ПРЯМЫМ
А
А
А- А

25.

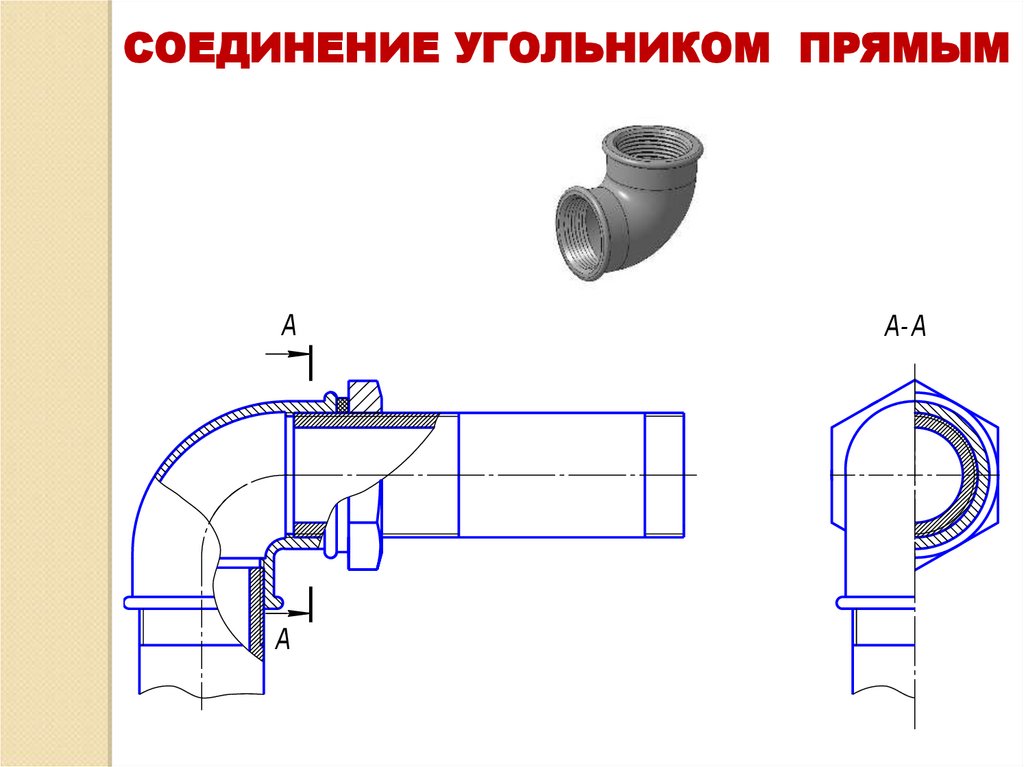

СОЕДИНЕНИЕ УГОЛЬНИКОМ ПРЯМЫМ
А
А
А- А

26.

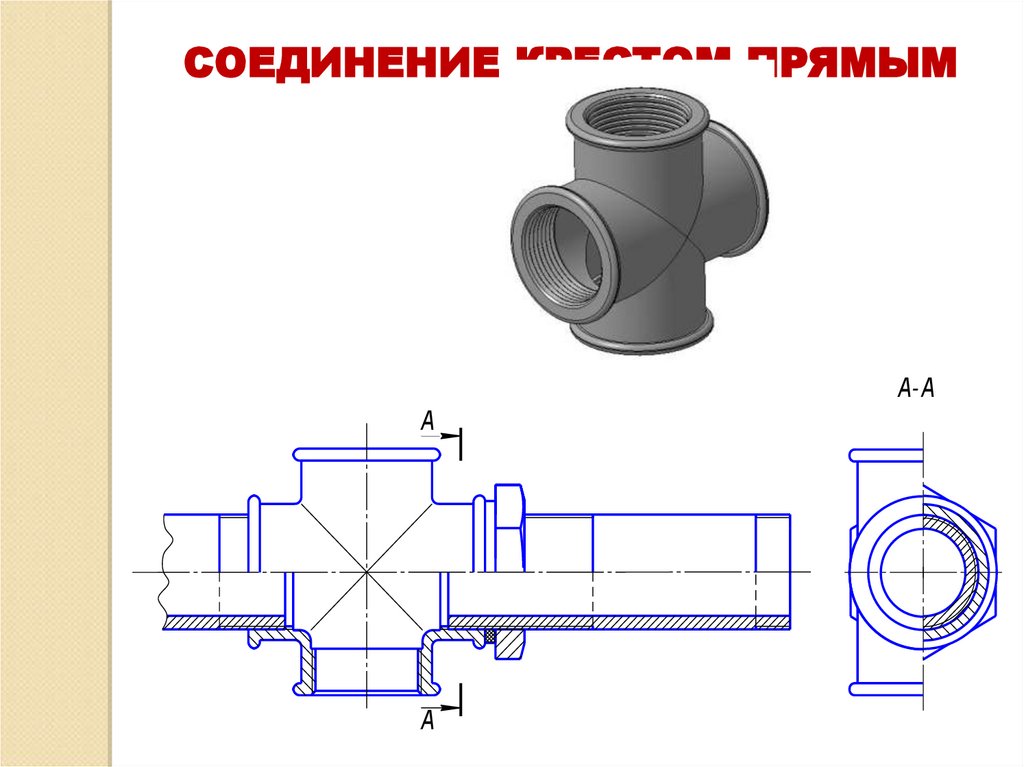

СОЕДИНЕНИЕ КРЕСТОМ ПРЯМЫМ
А- А
А
А

27.

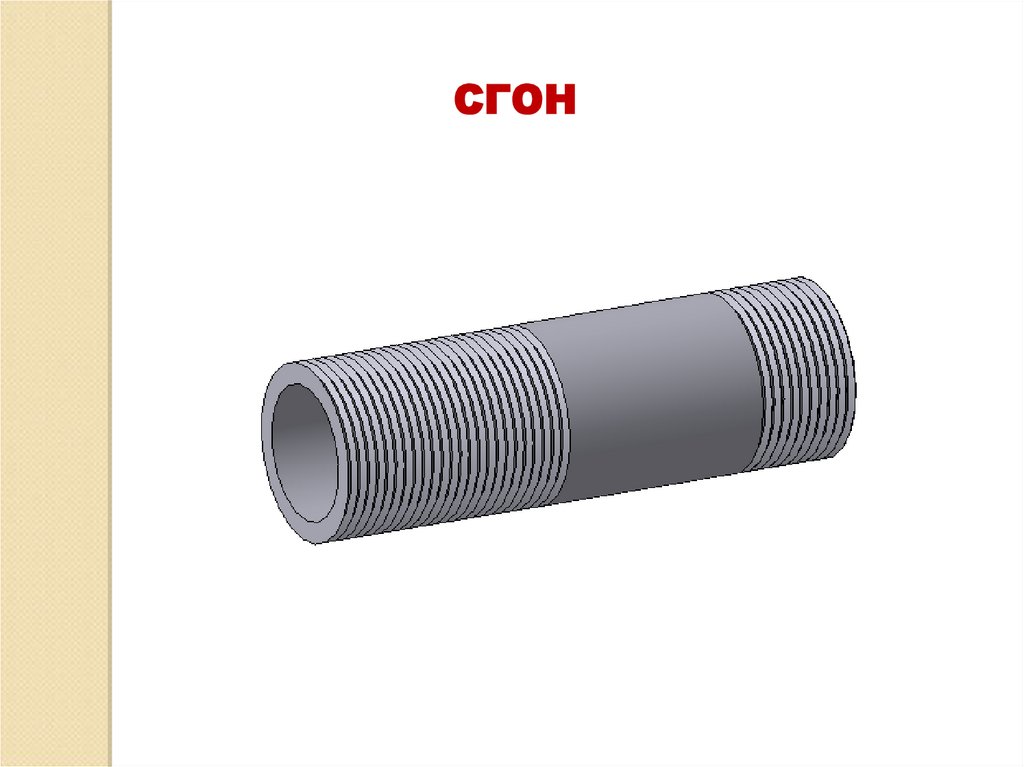

СГОН

28.

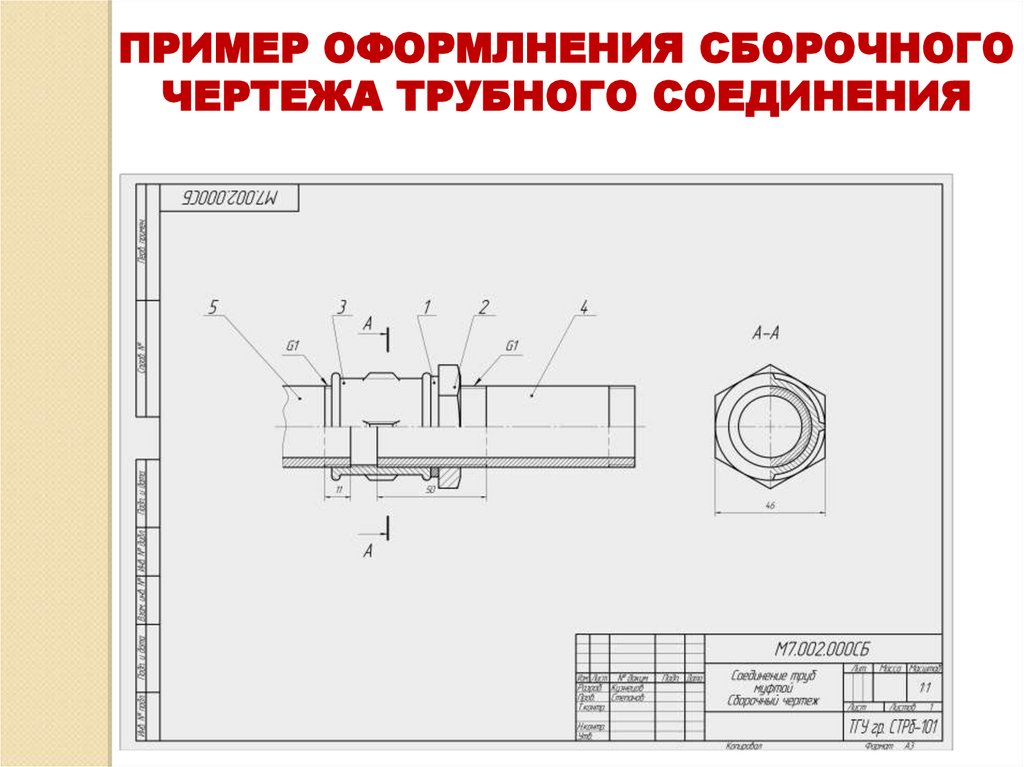

ПРИМЕР ОФОРМЛНЕНИЯ СБОРОЧНОГО
ЧЕРТЕЖА ТРУБНОГО СОЕДИНЕНИЯ

29.

Перв. примен.
Обозначение
Наименование
Кол.
Формат
Зона
Поз.

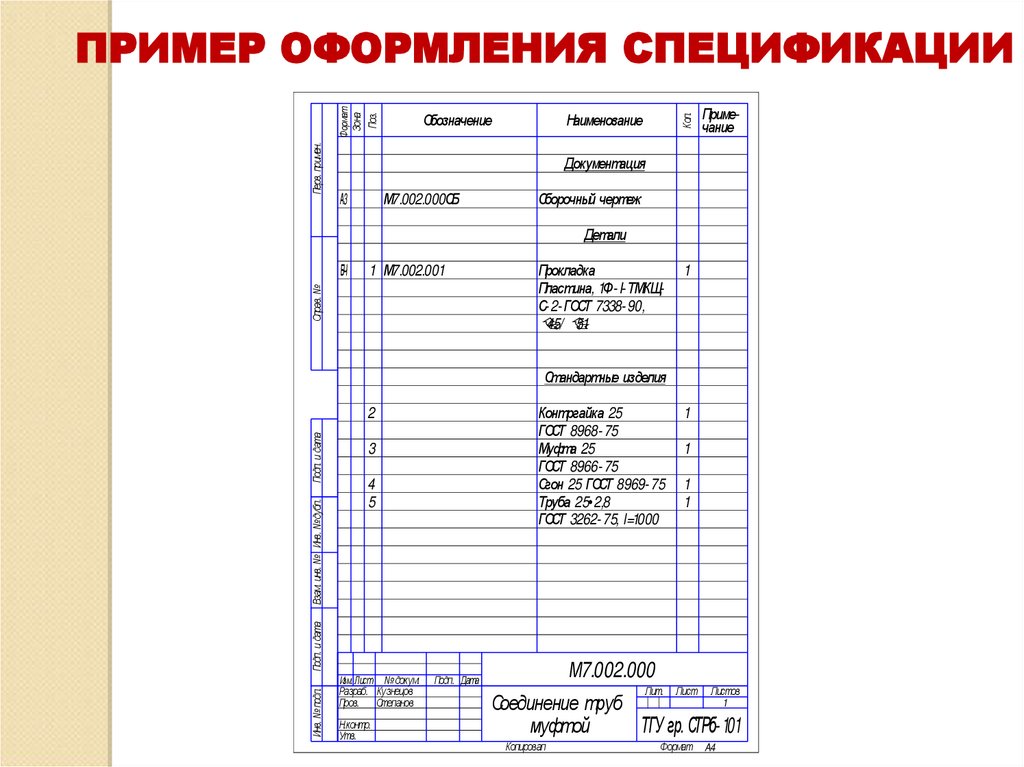

ПРИМЕР ОФОРМЛЕНИЯ СПЕЦИФИКАЦИИ
Примечание
Документация
А3
М7.002.000СБ
Сборочный чертеж
Детали
1 М7.002.001
Справ. №
БЧ
Прокладка
Пластина, 1Ф- I- ТМКЩС- 2- ГОСТ 7338- 90,
45/
51
1
Стандартные изделия
Контргайка 25
ГОСТ 8968- 75
Муфта 25
ГОСТ 8966- 75
Сгон 25 ГОСТ 8969- 75
Труба 25•2,8
ГОСТ 3262- 75, l=1000
3
4
5
Инв. №подл.
Подп. и дата
Взам. инв. № Инв. №дубл.
Подп. и дата
2
Изм. Лист №докум.
Разраб. Кузнецов
Пров.
Степанов
Н.контр.
Утв.
1
1
1
1
М7.002.000
Подп. Дата
Лит.
Лист
Листов
1
Соединение труб
муфтой
ТГУ гр. СТРб-101
Копировал
Формат
A4
