ОВП.03 Т.1.3

1. СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НАУКИ И ТЕХНОЛОГИЙ ИМЕНИ АКАДЕМИКА М. Ф. РЕШЕТНЕВА

кафедра ГРАУ
Групповое занятие по разделу
ОГНЕВАЯ ПОДГОТОВКА
Тема №1: Материальная часть
стрелкового оружия и ручных
осколочных гранат.
Занятие №3: Пулемет РПК-74М.
г. Красноярск

2.

УЧЕБНЫЕ ВОПРОСЫ
1. Назначение,
общее
устройство,
боевые
характеристики и боеприпасы РПК-74.
2. Порядок работы частей и механизмов,
разборки
и
сборки
РПК-74. Возможные
задержки и неисправности АК-74 (РПК-74).

3.

УЧЕБНЫЙ ВОПРОС №1
Назначение, общее устройство, боевые
характеристики и боеприпасы РПК-74

4.

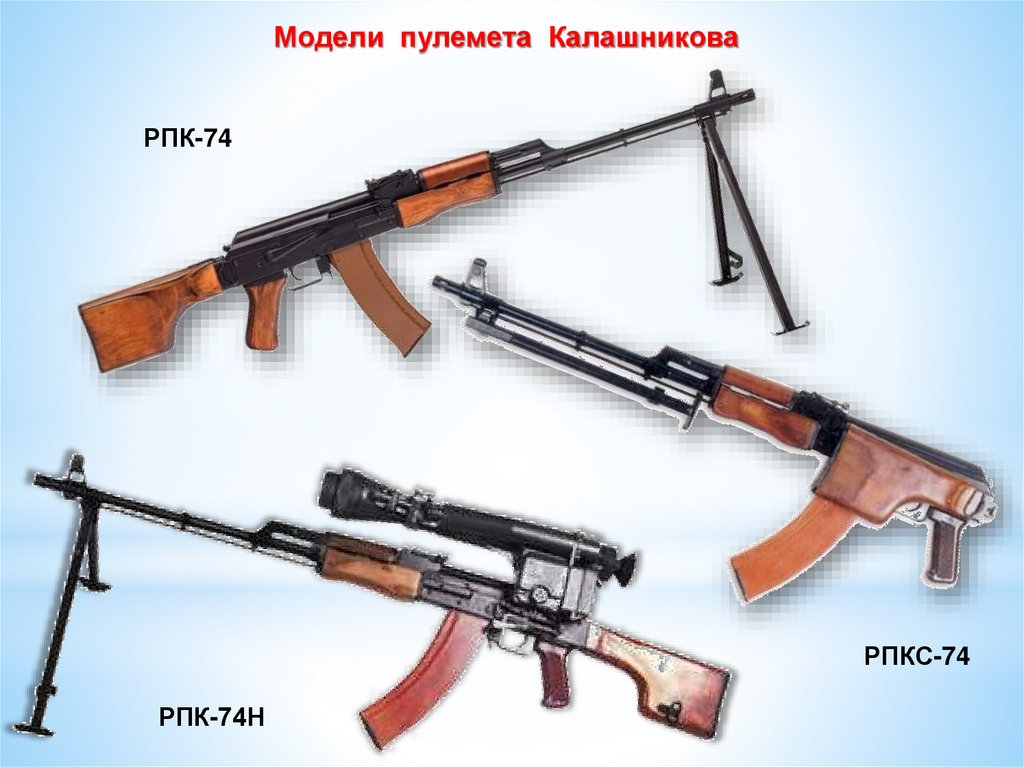

Модели пулемета Калашникова
РПК-74
РПКС-74
РПК-74Н

5.

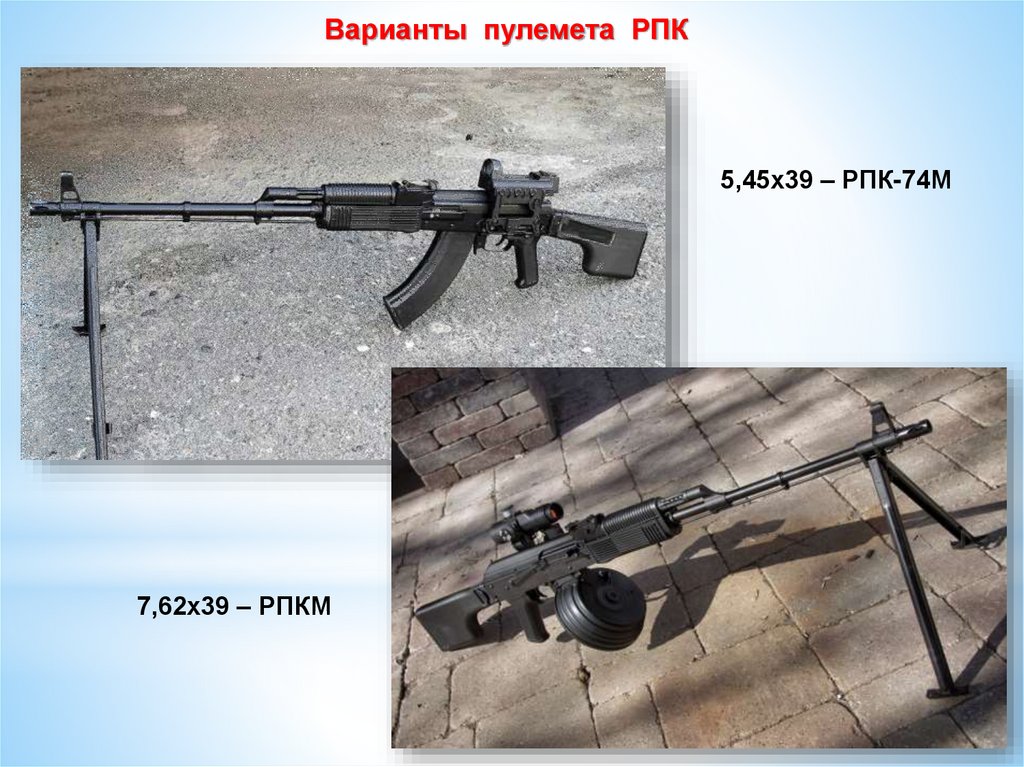

Варианты пулемета РПК
5,45х39 – РПК-74М
7,62х39 – РПКМ

6.

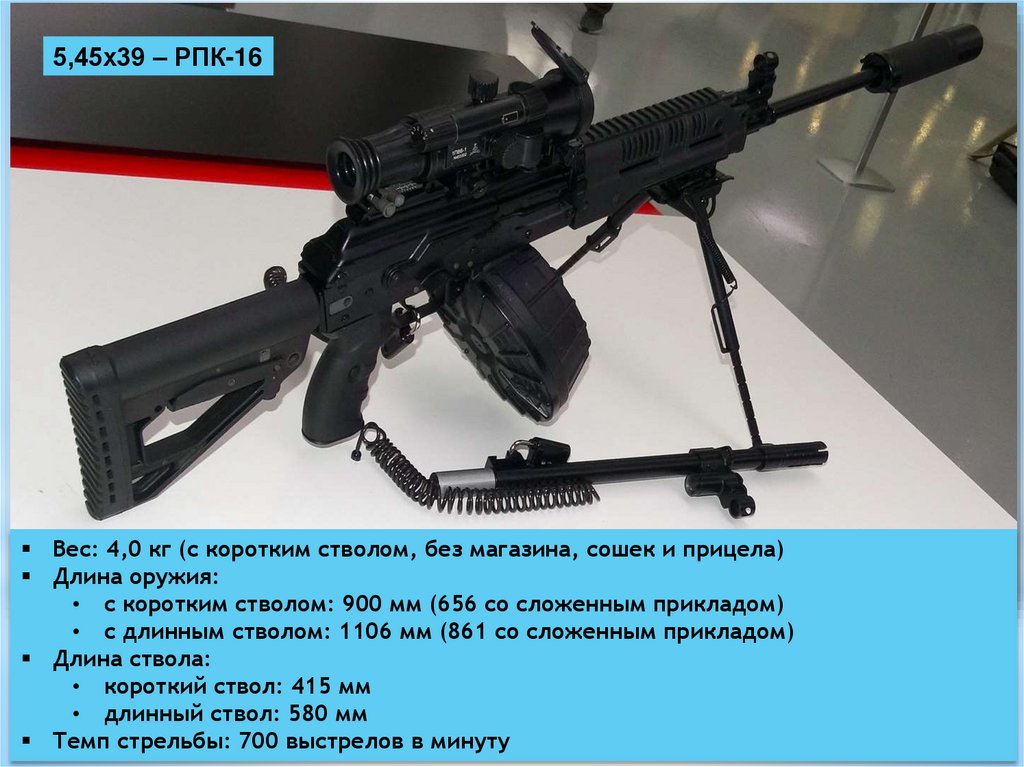

5,45х39 – РПК-16
Вес: 4,0 кг (с коротким стволом, без магазина, сошек и прицела)
Длина оружия:
• с коротким стволом: 900 мм (656 со сложенным прикладом)
• с длинным стволом: 1106 мм (861 со сложенным прикладом)
Длина ствола:
• короткий ствол: 415 мм
• длинный ствол: 580 мм
Темп стрельбы: 700 выстрелов в минуту

7.

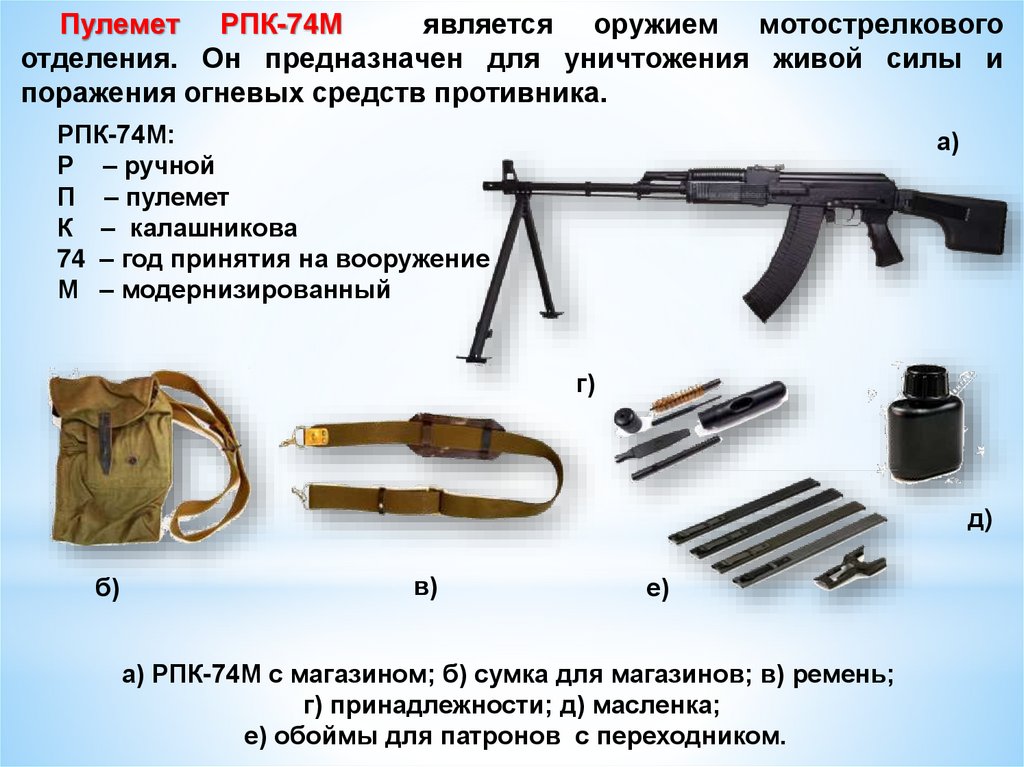

Пулемет РПК-74М
является оружием мотострелкового
отделения. Он предназначен для уничтожения живой силы и
поражения огневых средств противника.
РПК-74М:
Р – ручной
П – пулемет
К – калашникова
74 – год принятия на вооружение
М – модернизированный
а)
г)
д)
б)
в)
е)
а) РПК-74М с магазином; б) сумка для магазинов; в) ремень;
г) принадлежности; д) масленка;
е) обоймы для патронов с переходником.

8.

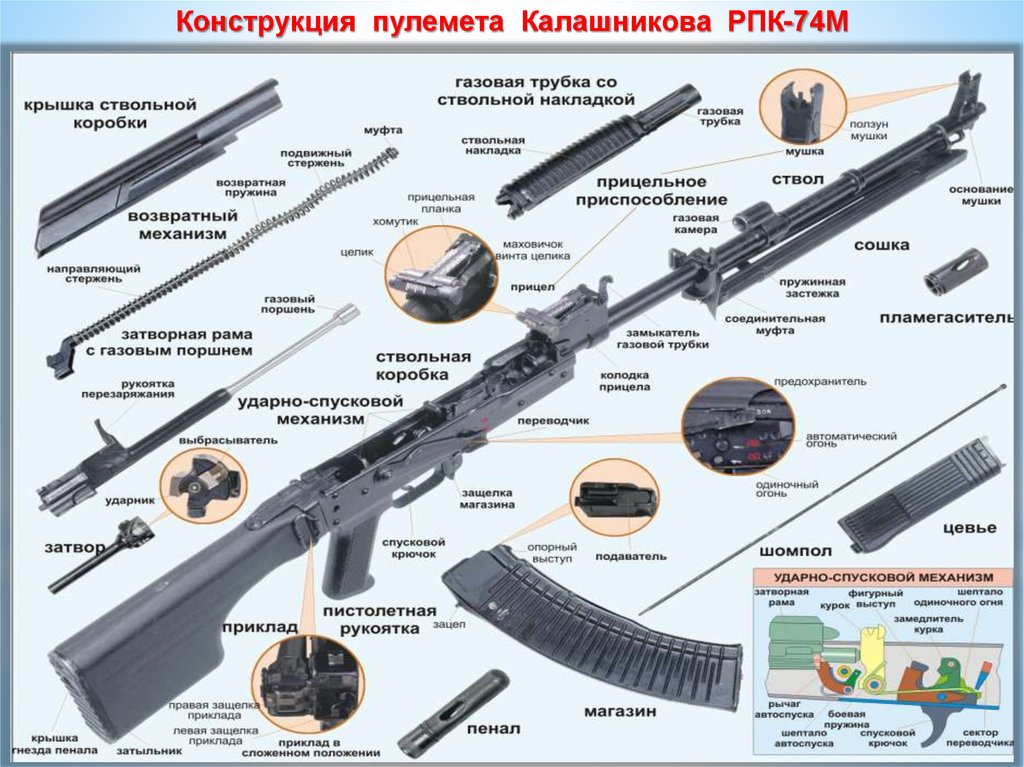

Конструкция пулемета Калашникова РПК-74М

9.

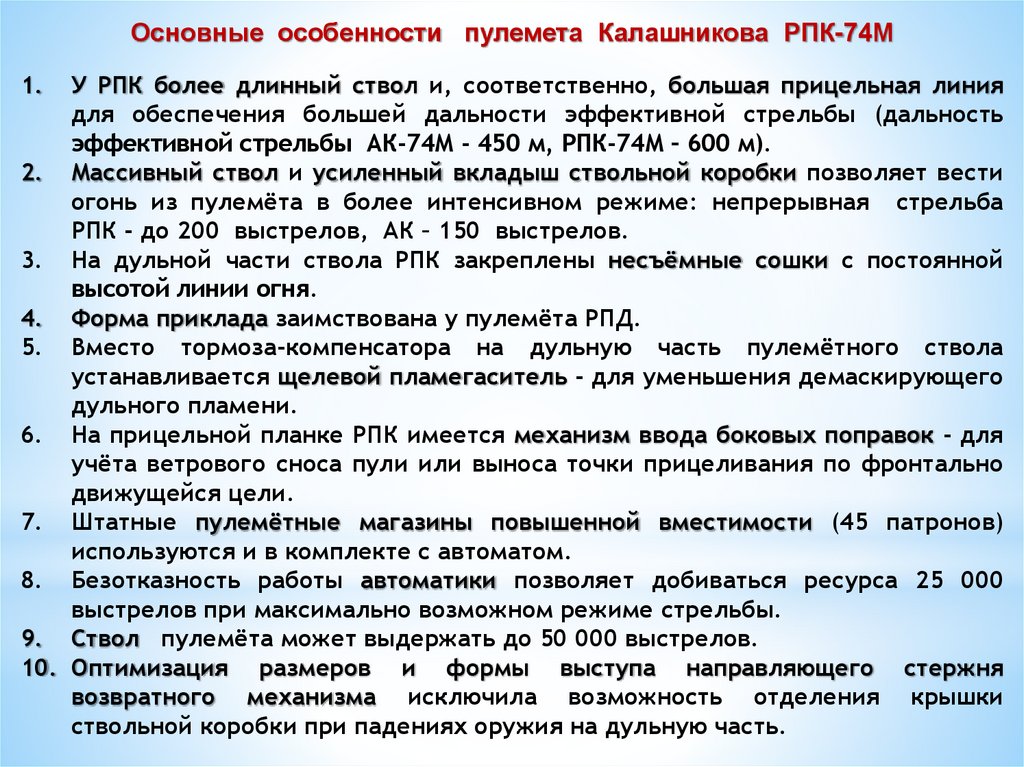

Основные особенности пулемета Калашникова РПК-74М
1.
У РПК более длинный ствол и, соответственно, большая прицельная линия
для обеспечения большей дальности эффективной стрельбы (дальность
эффективной стрельбы АК-74М - 450 м, РПК-74М – 600 м).
2. Массивный ствол и усиленный вкладыш ствольной коробки позволяет вести
огонь из пулемёта в более интенсивном режиме: непрерывная стрельба
РПК - до 200 выстрелов, АК – 150 выстрелов.
3. На дульной части ствола РПК закреплены несъёмные сошки с постоянной
высотой линии огня.
4. Форма приклада заимствована у пулемёта РПД.
5. Вместо тормоза-компенсатора на дульную часть пулемётного ствола
устанавливается щелевой пламегаситель - для уменьшения демаскирующего
дульного пламени.
6. На прицельной планке РПК имеется механизм ввода боковых поправок - для
учёта ветрового сноса пули или выноса точки прицеливания по фронтально
движущейся цели.
7. Штатные пулемётные магазины повышенной вместимости (45 патронов)
используются и в комплекте с автоматом.
8. Безотказность работы автоматики позволяет добиваться ресурса 25 000
выстрелов при максимально возможном режиме стрельбы.
9. Ствол пулемёта может выдержать до 50 000 выстрелов.
10. Оптимизация размеров и формы выступа направляющего стержня
возвратного механизма исключила возможность отделения крышки
ствольной коробки при падениях оружия на дульную часть.

10.

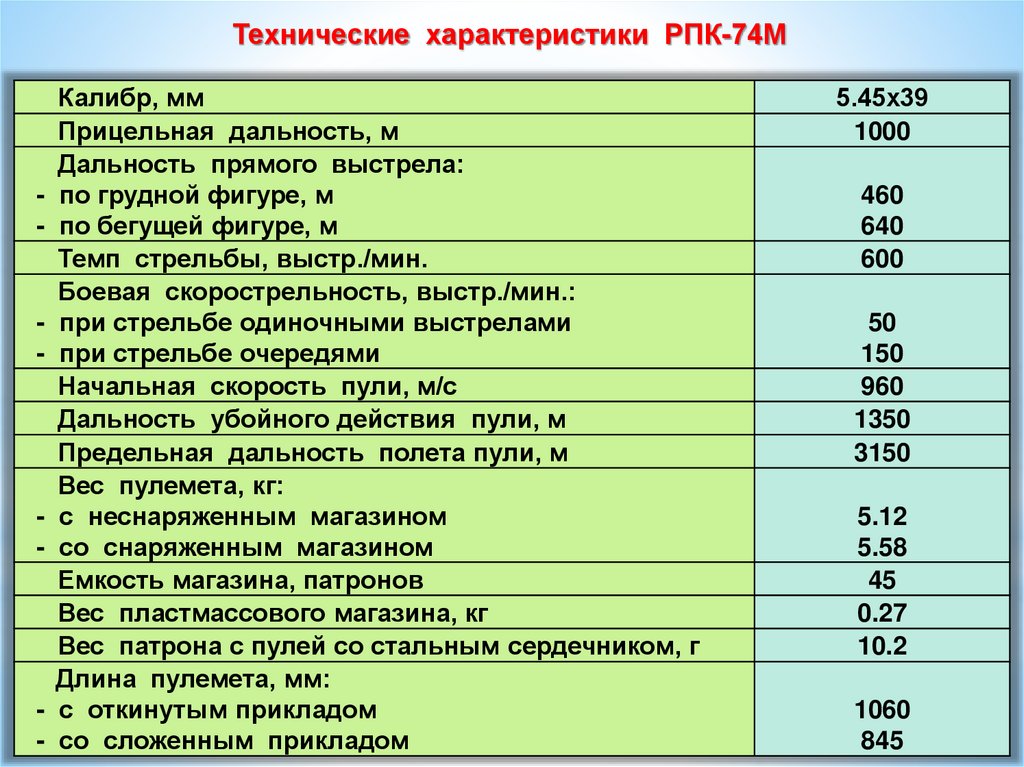

Технические характеристики РПК-74М
Калибр, мм
Прицельная дальность, м
Дальность прямого выстрела:
- по грудной фигуре, м
- по бегущей фигуре, м
Темп стрельбы, выстр./мин.
Боевая скорострельность, выстр./мин.:
- при стрельбе одиночными выстрелами
- при стрельбе очередями
Начальная скорость пули, м/с
Дальность убойного действия пули, м
Предельная дальность полета пули, м
Вес пулемета, кг:
- с неснаряженным магазином
- со снаряженным магазином
Емкость магазина, патронов
Вес пластмассового магазина, кг
Вес патрона с пулей со стальным сердечником, г
Длина пулемета, мм:
- с откинутым прикладом
- со сложенным прикладом
5.45х39
1000
460
640
600
50
150
960
1350
3150
5.12
5.58
45
0.27
10.2
1060
845

11.

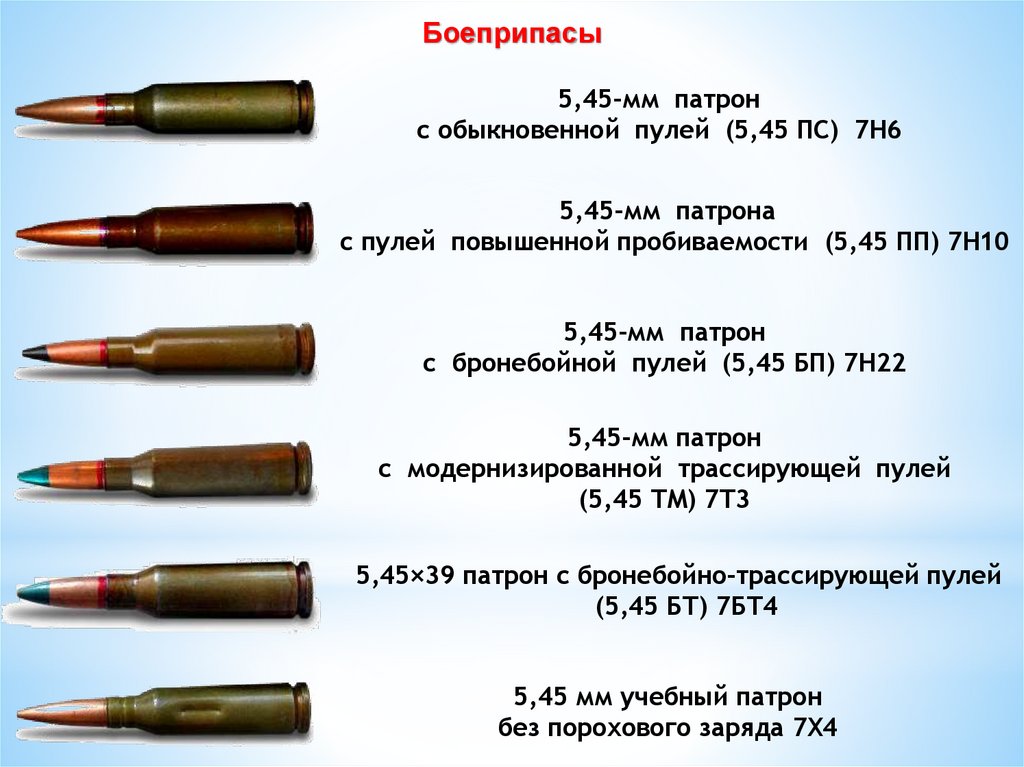

Боеприпасы
5,45-мм патрон
с обыкновенной пулей (5,45 ПС) 7Н6
5,45-мм патрона
с пулей повышенной пробиваемости (5,45 ПП) 7Н10
5,45-мм патрон
с бронебойной пулей (5,45 БП) 7Н22
5,45-мм патрон
с модернизированной трассирующей пулей
(5,45 ТМ) 7Т3
5,45×39 патрон с бронебойно-трассирующей пулей
(5,45 БТ) 7БТ4
5,45 мм учебный патрон
без порохового заряда 7Х4

12.

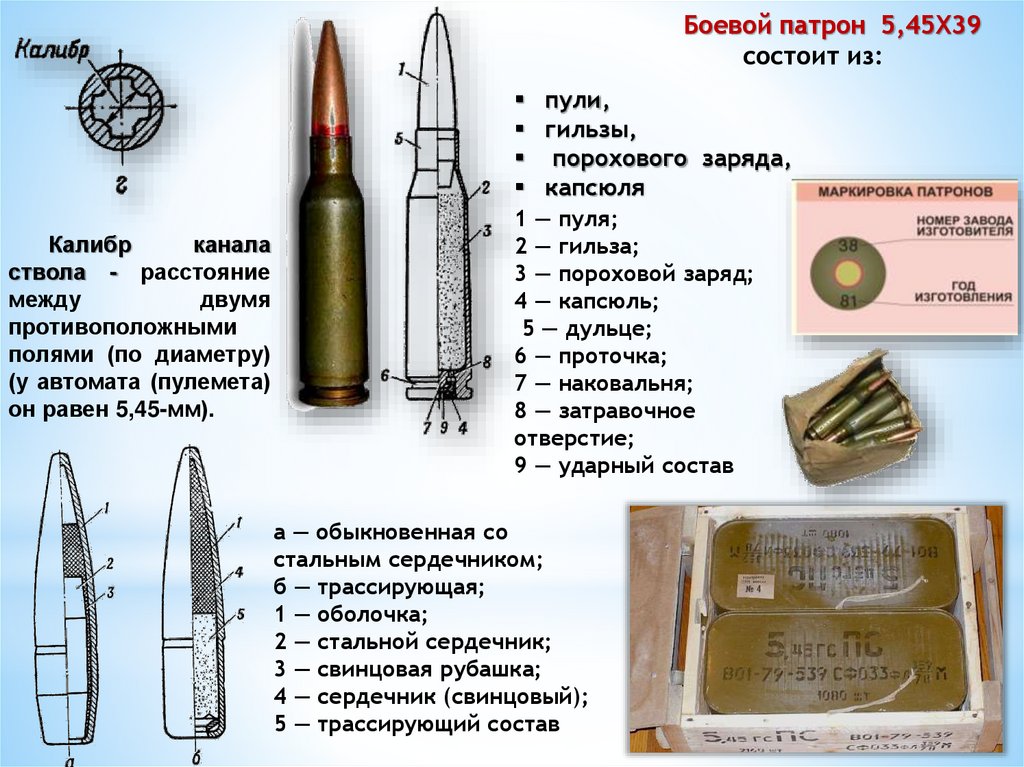

Боевой патрон 5,45Х39
состоит из:
пули,
гильзы,
порохового заряда,
капсюля
Калибр
канала
ствола - расстояние
между
двумя
противоположными
полями (по диаметру)
(у автомата (пулемета)
он равен 5,45-мм).
1 — пуля;
2 — гильза;
3 — пороховой заряд;
4 — капсюль;
5 — дульце;
6 — проточка;
7 — наковальня;
8 — затравочное
отверстие;
9 — ударный состав
а — обыкновенная со
стальным сердечником;
б — трассирующая;
1 — оболочка;
2 — стальной сердечник;
3 — свинцовая рубашка;
4 — сердечник (свинцовый);
5 — трассирующий состав

13.

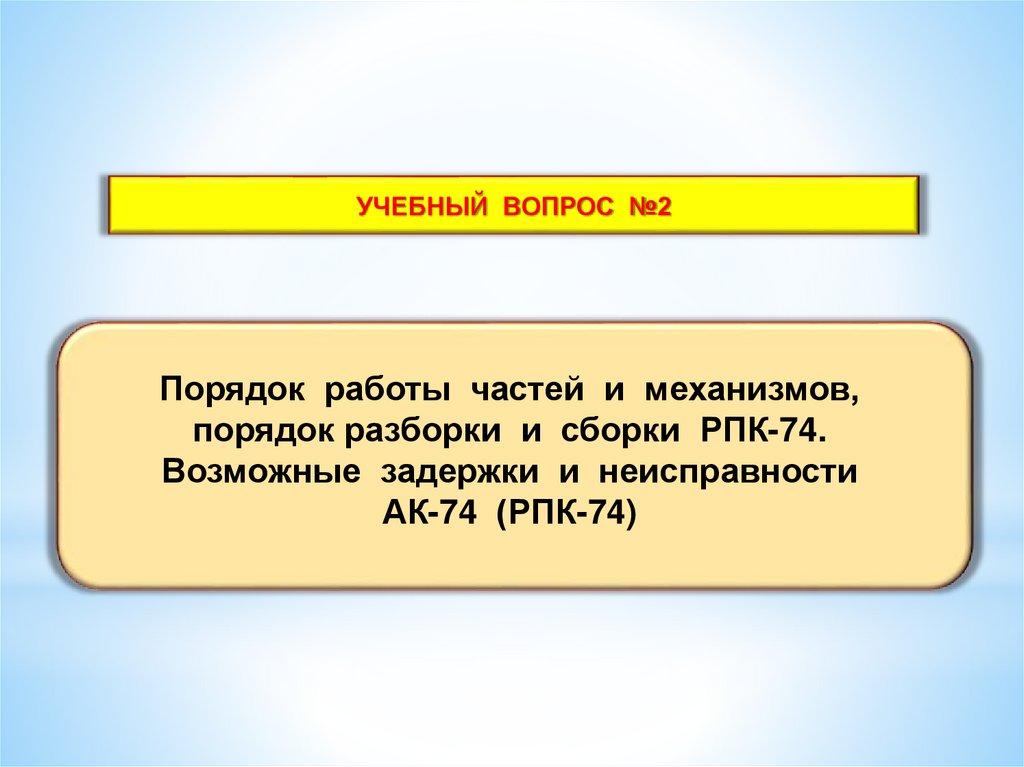

УЧЕБНЫЙ ВОПРОС №2

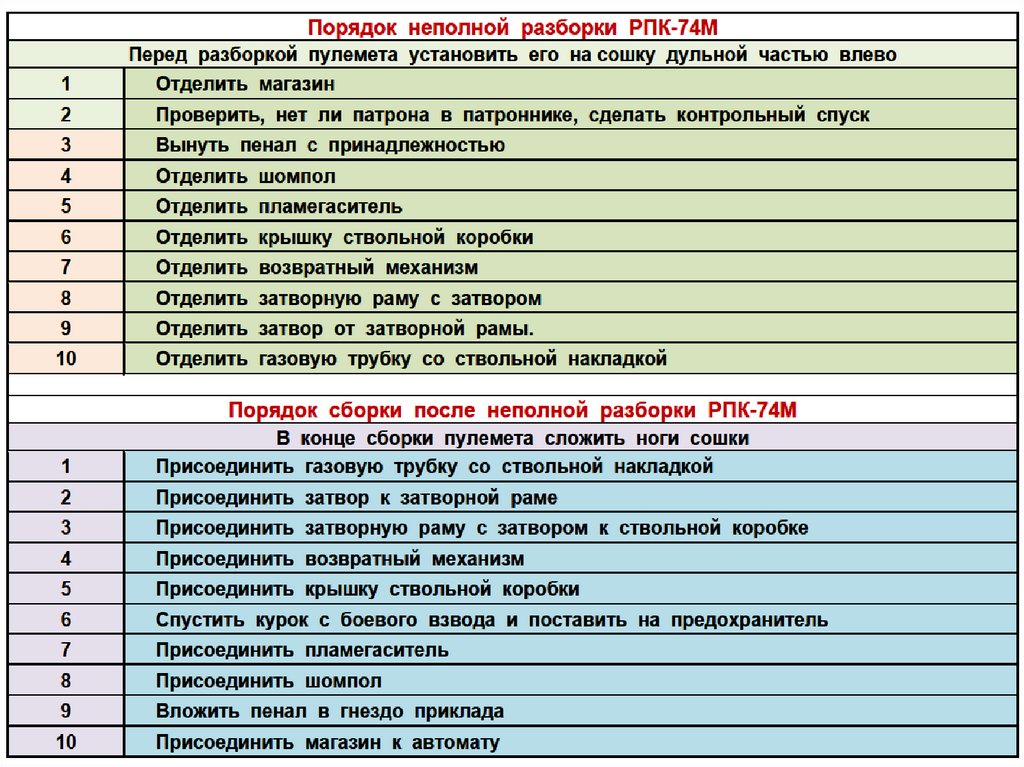

Порядок работы частей и механизмов,
порядок разборки и сборки РПК-74.
Возможные задержки и неисправности
АК-74 (РПК-74)

14.

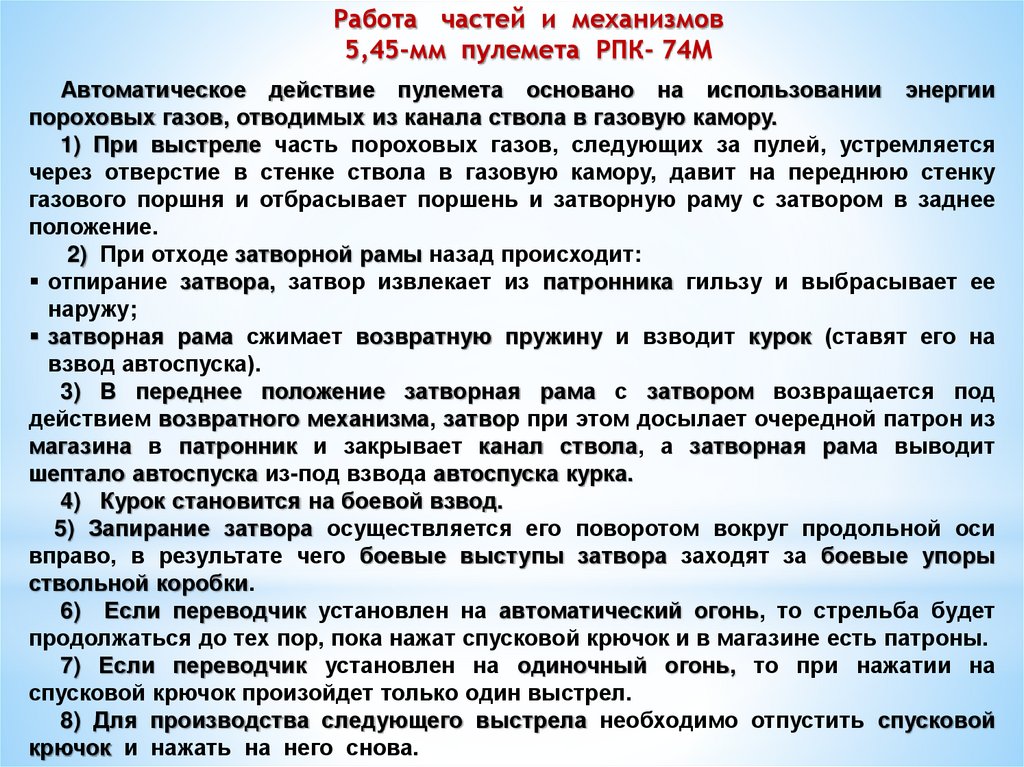

Работа частей и механизмов
5,45-мм пулемета РПК- 74М
Автоматическое действие пулемета основано на использовании энергии
пороховых газов, отводимых из канала ствола в газовую камору.
1) При выстреле часть пороховых газов, следующих за пулей, устремляется
через отверстие в стенке ствола в газовую камору, давит на переднюю стенку
газового поршня и отбрасывает поршень и затворную раму с затвором в заднее
положение.
2) При отходе затворной рамы назад происходит:
отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее
наружу;
затворная рама сжимает возвратную пружину и взводит курок (ставят его на
взвод автоспуска).
3) В переднее положение затворная рама с затвором возвращается под
действием возвратного механизма, затвор при этом досылает очередной патрон из
магазина в патронник и закрывает канал ствола, а затворная рама выводит
шептало автоспуска из-под взвода автоспуска курка.
4) Курок становится на боевой взвод.
5) Запирание затвора осуществляется его поворотом вокруг продольной оси
вправо, в результате чего боевые выступы затвора заходят за боевые упоры
ствольной коробки.
6) Если переводчик установлен на автоматический огонь, то стрельба будет
продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.
7) Если переводчик установлен на одиночный огонь, то при нажатии на
спусковой крючок произойдет только один выстрел.
8) Для производства следующего выстрела необходимо отпустить спусковой
крючок и нажать на него снова.

15.

16.

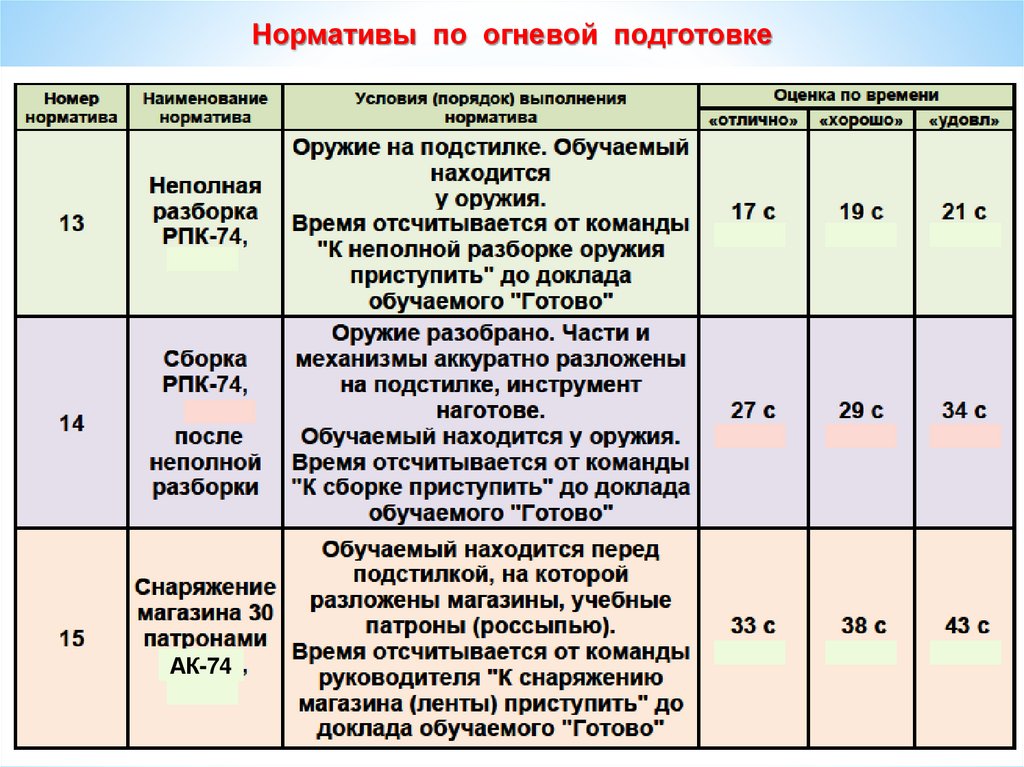

Нормативы по огневой подготовке
АК-74

17.

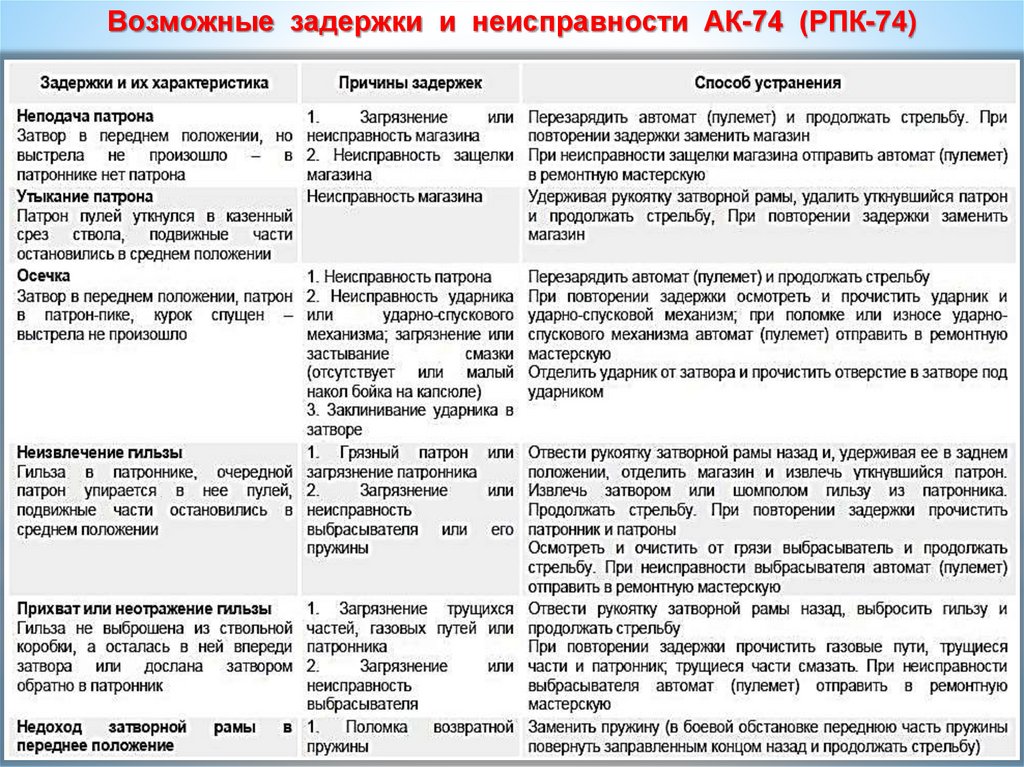

Возможные задержки и неисправности АК-74 (РПК-74)

18.

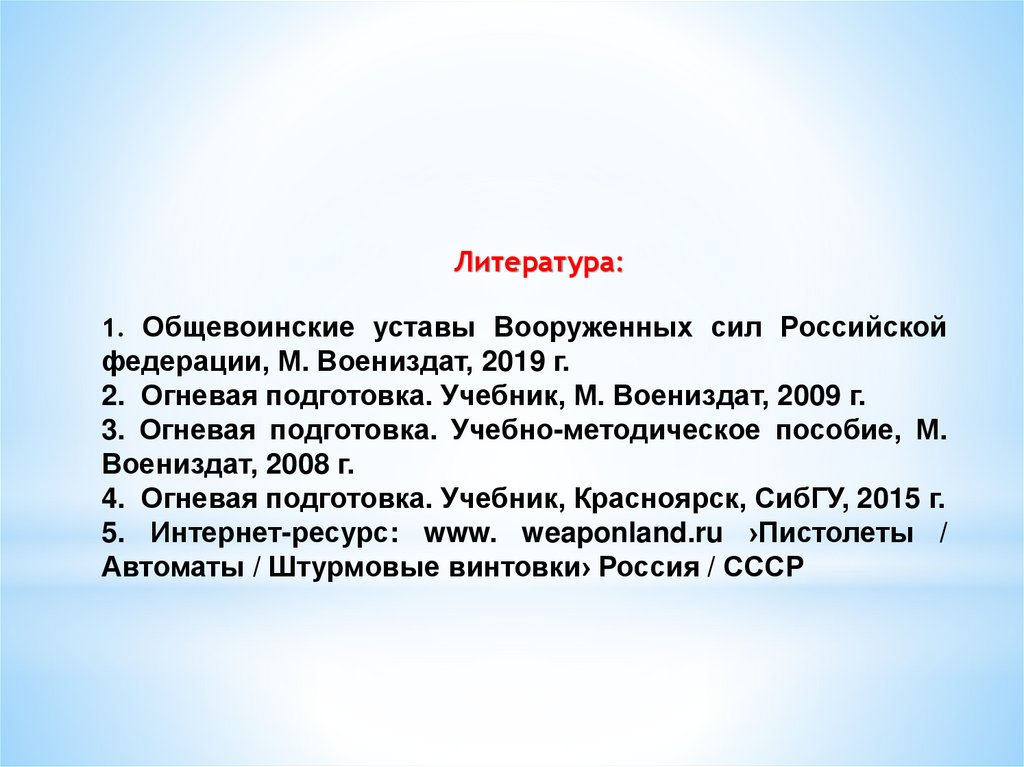

Литература:
1. Общевоинские уставы Вооруженных сил Российской
федерации, М. Воениздат, 2019 г.
2. Огневая подготовка. Учебник, М. Воениздат, 2009 г.
3. Огневая подготовка. Учебно-методическое пособие, М.
Воениздат, 2008 г.
4. Огневая подготовка. Учебник, Красноярск, СибГУ, 2015 г.
5. Интернет-ресурс: www. weaponland.ru ›Пистолеты /
Автоматы / Штурмовые винтовки› Россия / СССР
