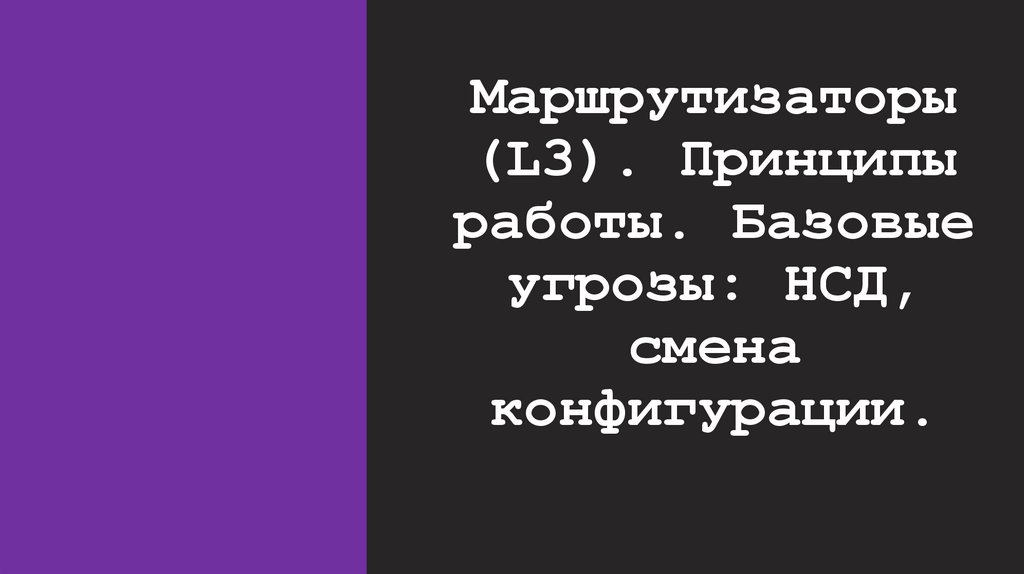

Лекция №11 Маршрутизаторы (L3)

1. Маршрутизаторы (L3). Принципы работы. Базовые угрозы: НСД, смена конфигурации.

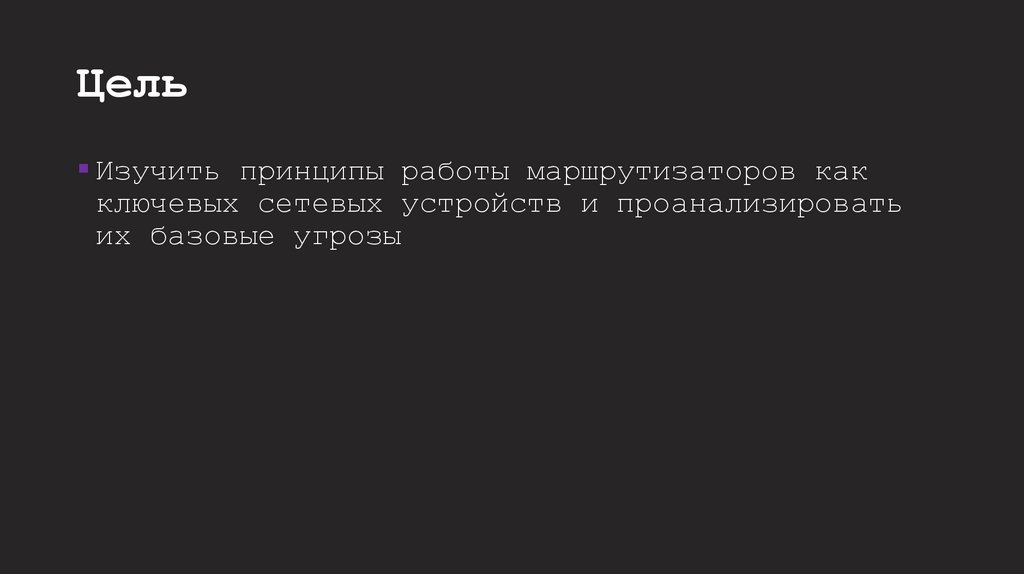

2. Цель

Изучить принципы работы маршрутизаторов как
ключевых сетевых устройств и проанализировать
их базовые угрозы

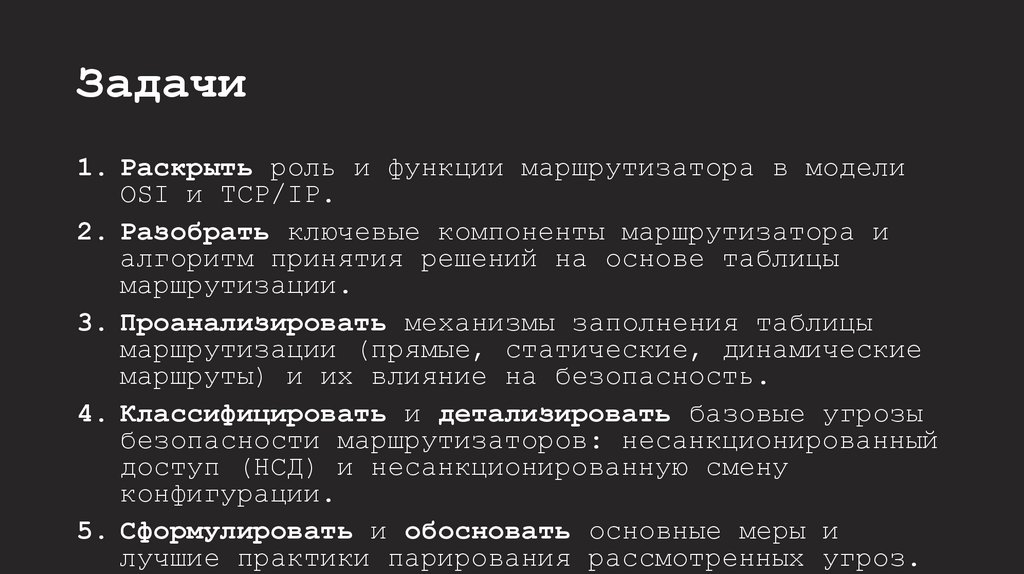

3. Задачи

1. Раскрыть роль и функции маршрутизатора в модели
OSI и TCP/IP.
2. Разобрать ключевые компоненты маршрутизатора и
алгоритм принятия решений на основе таблицы
маршрутизации.
3. Проанализировать механизмы заполнения таблицы
маршрутизации (прямые, статические, динамические
маршруты) и их влияние на безопасность.
4. Классифицировать и детализировать базовые угрозы
безопасности маршрутизаторов: несанкционированный
доступ (НСД) и несанкционированную смену
конфигурации.
5. Сформулировать и обосновать основные меры и
лучшие практики парирования рассмотренных угроз.

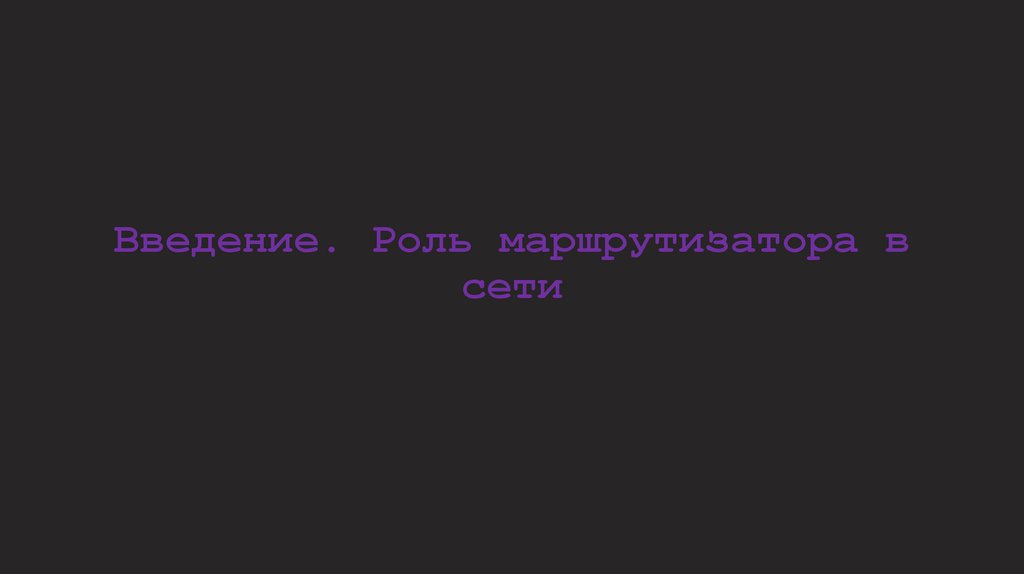

4. Введение. Роль маршрутизатора в сети

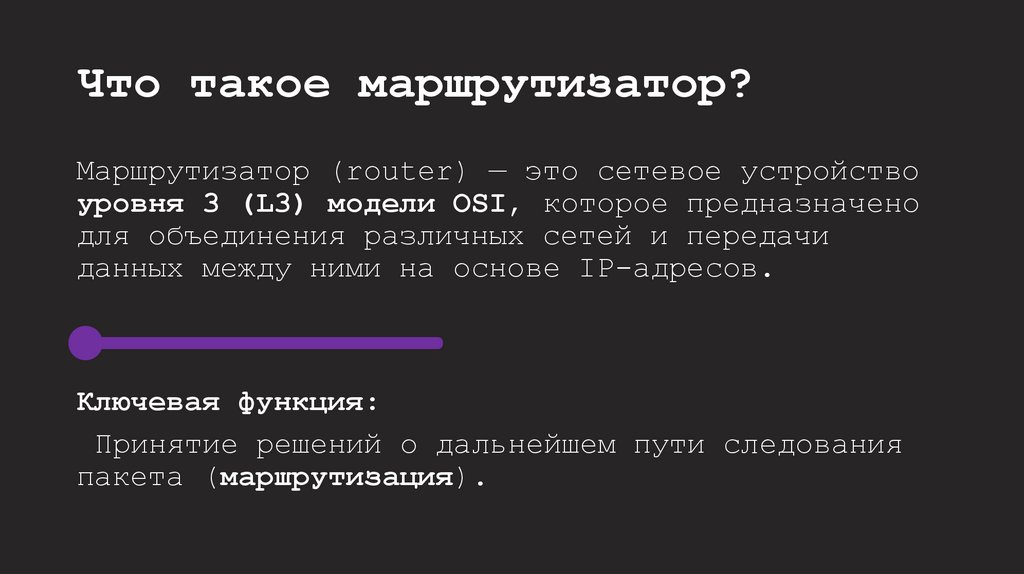

5. Что такое маршрутизатор?

Маршрутизатор (router) — это сетевое устройство
уровня 3 (L3) модели OSI, которое предназначено
для объединения различных сетей и передачи
данных между ними на основе IP-адресов.
Ключевая функция:
Принятие решений о дальнейшем пути следования
пакета (маршрутизация).

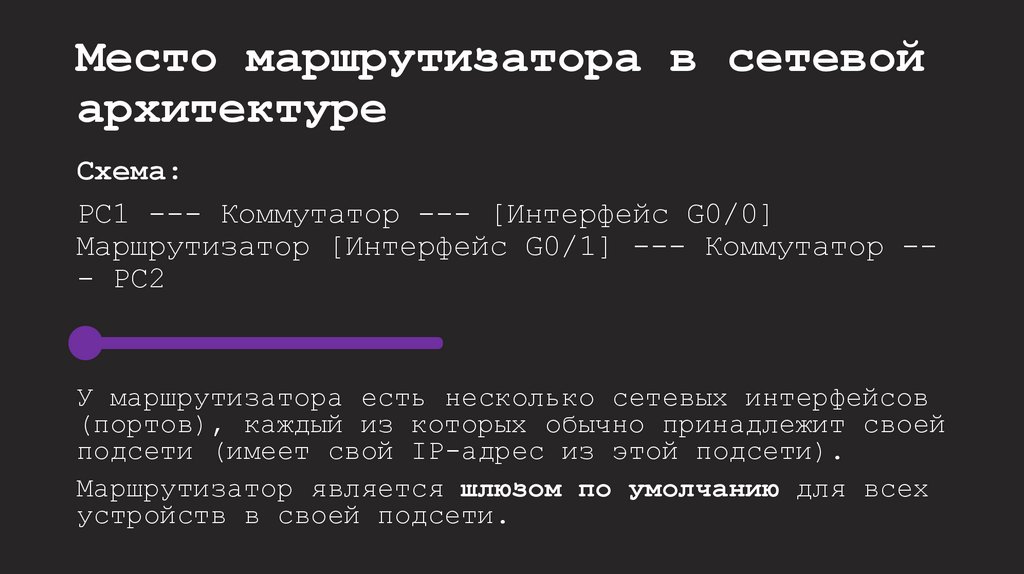

6. Место маршрутизатора в сетевой архитектуре

Схема:
PC1 --- Коммутатор --- [Интерфейс G0/0]
Маршрутизатор [Интерфейс G0/1] --- Коммутатор -- PC2
У маршрутизатора есть несколько сетевых интерфейсов
(портов), каждый из которых обычно принадлежит своей
подсети (имеет свой IP-адрес из этой подсети).
Маршрутизатор является шлюзом по умолчанию для всех
устройств в своей подсети.

7. Принципы работы маршрутизатора

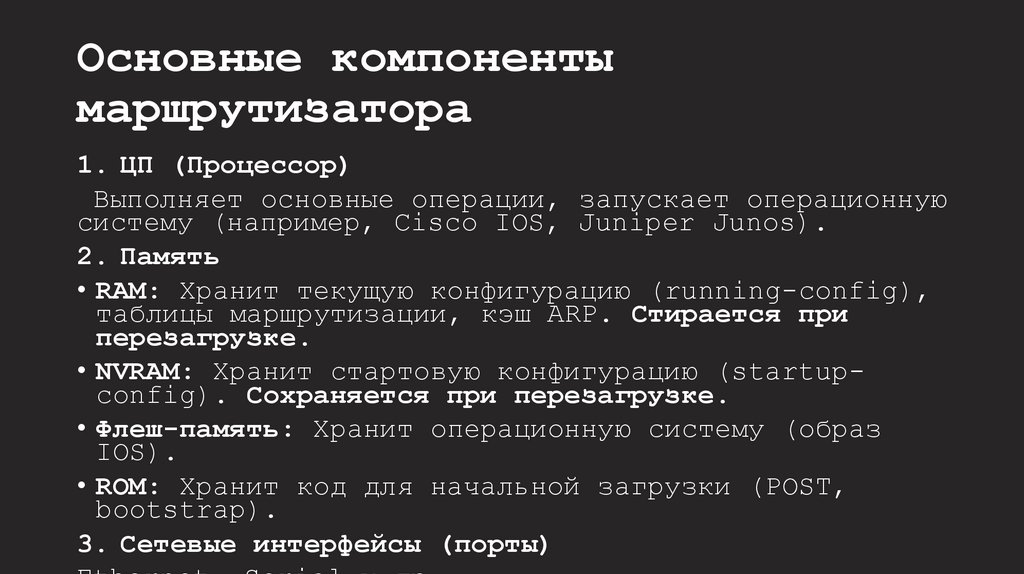

8. Основные компоненты маршрутизатора

1. ЦП (Процессор)
Выполняет основные операции, запускает операционную
систему (например, Cisco IOS, Juniper Junos).
2. Память
• RAM: Хранит текущую конфигурацию (running-config),
таблицы маршрутизации, кэш ARP. Стирается при
перезагрузке.
• NVRAM: Хранит стартовую конфигурацию (startupconfig). Сохраняется при перезагрузке.
• Флеш-память: Хранит операционную систему (образ
IOS).
• ROM: Хранит код для начальной загрузки (POST,
bootstrap).
3. Сетевые интерфейсы (порты)

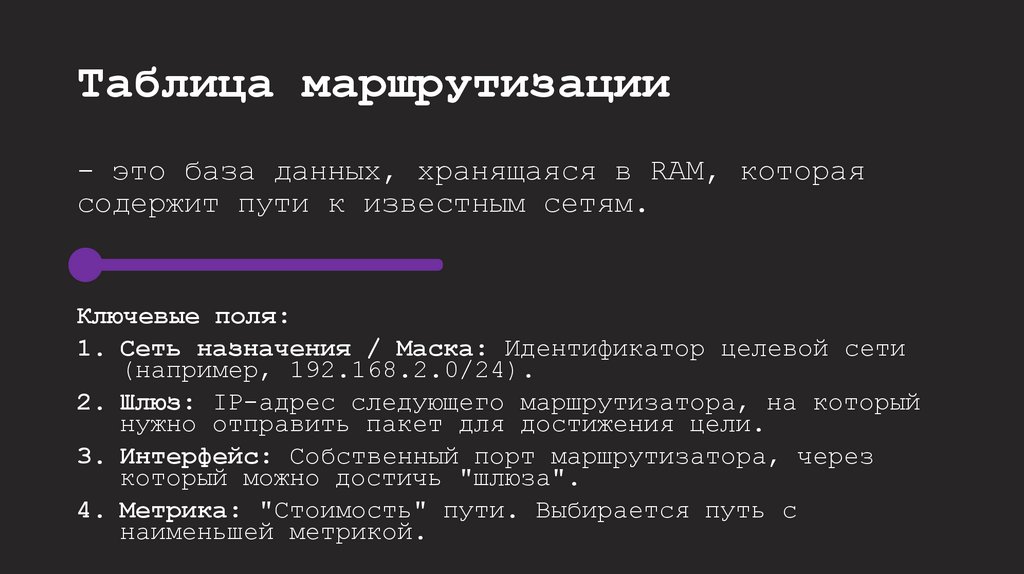

9. Таблица маршрутизации

- это база данных, хранящаяся в RAM, которая
содержит пути к известным сетям.
Ключевые поля:
1. Сеть назначения / Маска: Идентификатор целевой сети
(например, 192.168.2.0/24).
2. Шлюз: IP-адрес следующего маршрутизатора, на который
нужно отправить пакет для достижения цели.
3. Интерфейс: Собственный порт маршрутизатора, через
который можно достичь "шлюза".
4. Метрика: "Стоимость" пути. Выбирается путь с
наименьшей метрикой.

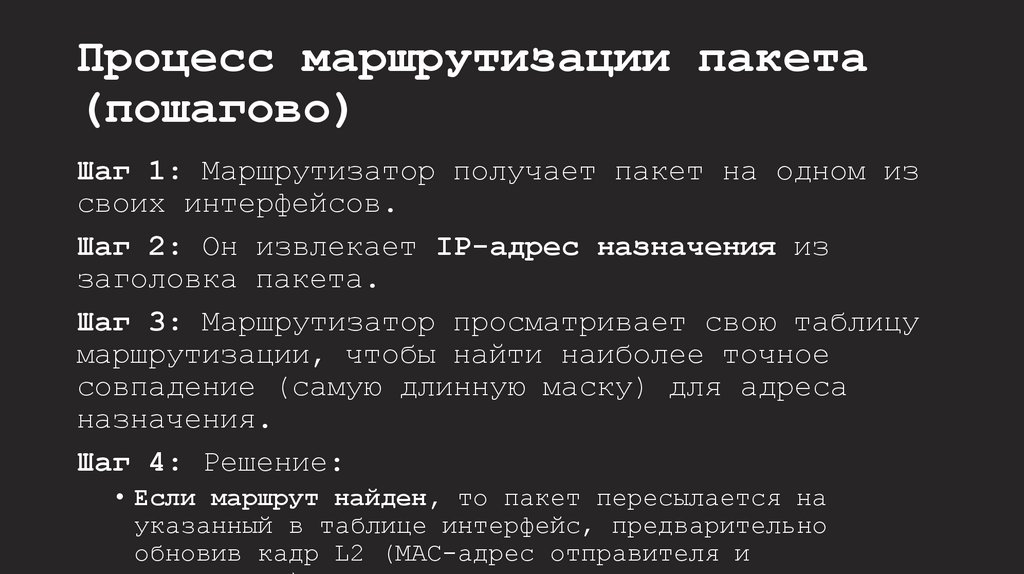

10. Процесс маршрутизации пакета (пошагово)

Шаг 1: Маршрутизатор получает пакет на одном из
своих интерфейсов.
Шаг 2: Он извлекает IP-адрес назначения из
заголовка пакета.
Шаг 3: Маршрутизатор просматривает свою таблицу
маршрутизации, чтобы найти наиболее точное
совпадение (самую длинную маску) для адреса
назначения.
Шаг 4: Решение:
• Если маршрут найден, то пакет пересылается на
указанный в таблице интерфейс, предварительно
обновив кадр L2 (MAC-адрес отправителя и

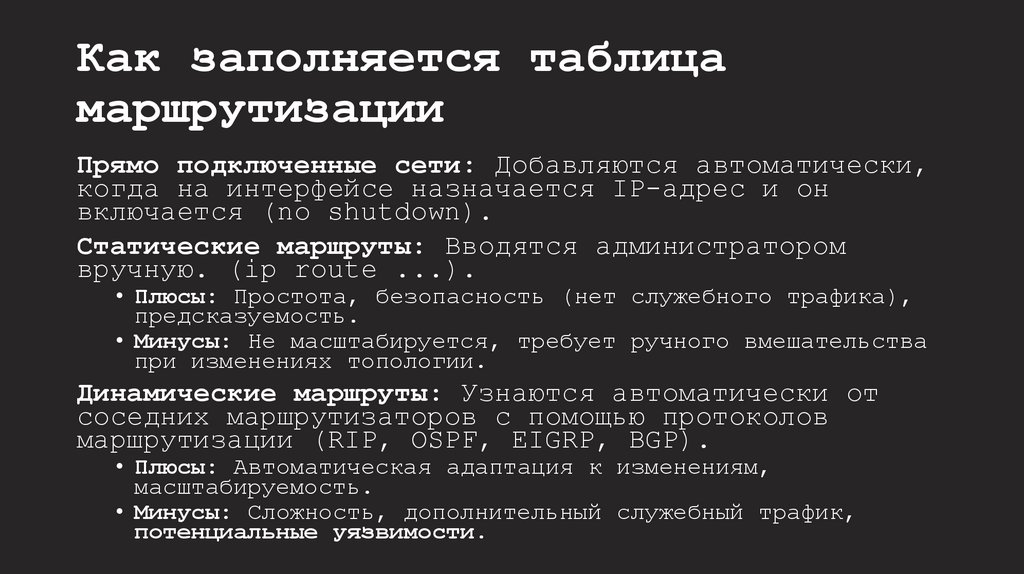

11. Как заполняется таблица маршрутизации

Прямо подключенные сети: Добавляются автоматически,
когда на интерфейсе назначается IP-адрес и он
включается (no shutdown).
Статические маршруты: Вводятся администратором
вручную. (ip route ...).
• Плюсы: Простота, безопасность (нет служебного трафика),
предсказуемость.
• Минусы: Не масштабируется, требует ручного вмешательства
при изменениях топологии.
Динамические маршруты: Узнаются автоматически от
соседних маршрутизаторов с помощью протоколов
маршрутизации (RIP, OSPF, EIGRP, BGP).
• Плюсы: Автоматическая адаптация к изменениям,
масштабируемость.
• Минусы: Сложность, дополнительный служебный трафик,
потенциальные уязвимости.

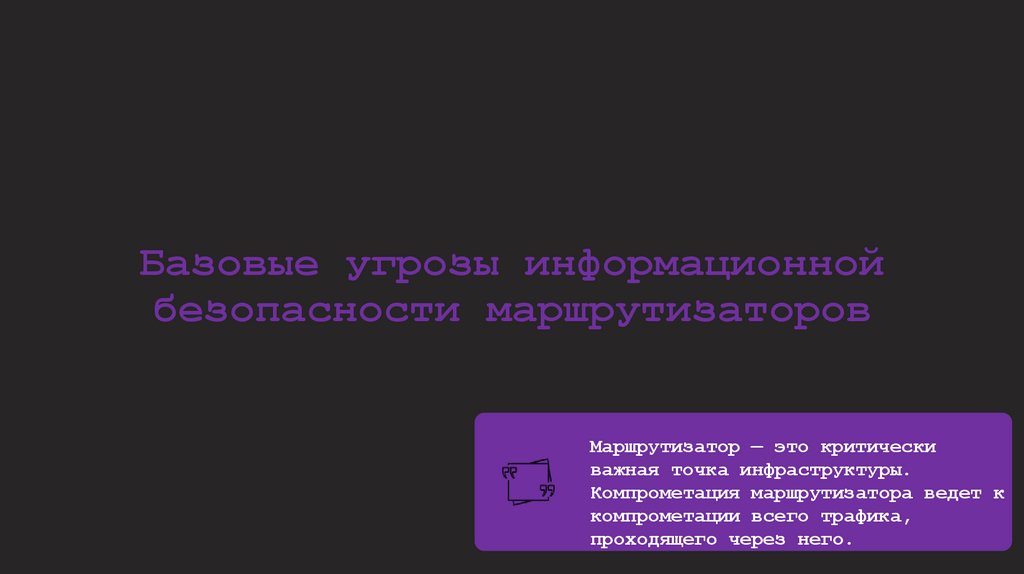

12. Базовые угрозы информационной безопасности маршрутизаторов

Маршрутизатор — это критически
важная точка инфраструктуры.
Компрометация маршрутизатора ведет к
компрометации всего трафика,
проходящего через него.

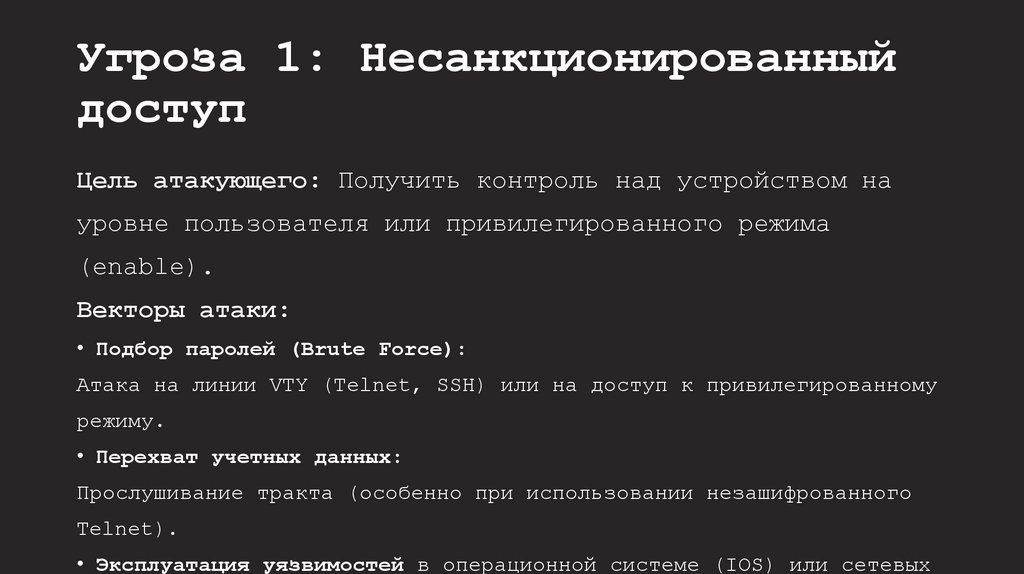

13. Угроза 1: Несанкционированный доступ

Цель атакующего: Получить контроль над устройством на
уровне пользователя или привилегированного режима
(enable).
Векторы атаки:
• Подбор паролей (Brute Force):
Атака на линии VTY (Telnet, SSH) или на доступ к привилегированному
режиму.
• Перехват учетных данных:
Прослушивание тракта (особенно при использовании незашифрованного
Telnet).
• Эксплуатация уязвимостей в операционной системе (IOS) или сетевых

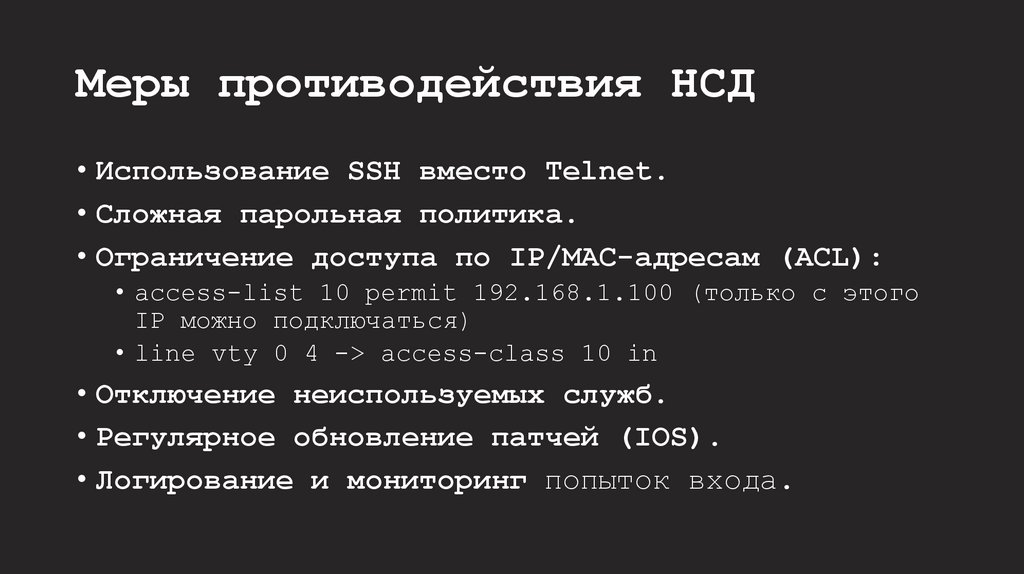

14. Меры противодействия НСД

• Использование SSH вместо Telnet.
• Сложная парольная политика.
• Ограничение доступа по IP/MAC-адресам (ACL):
• access-list 10 permit 192.168.1.100 (только с этого
IP можно подключаться)
• line vty 0 4 -> access-class 10 in
• Отключение неиспользуемых служб.
• Регулярное обновление патчей (IOS).
• Логирование и мониторинг попыток входа.

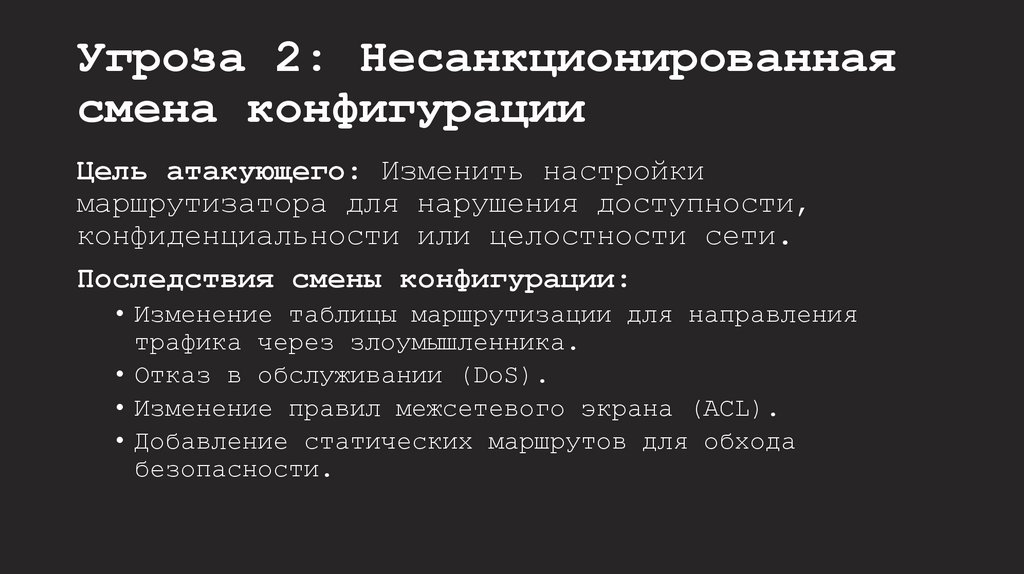

15. Угроза 2: Несанкционированная смена конфигурации

Цель атакующего: Изменить настройки
маршрутизатора для нарушения доступности,
конфиденциальности или целостности сети.
Последствия смены конфигурации:
• Изменение таблицы маршрутизации для направления
трафика через злоумышленника.
• Отказ в обслуживании (DoS).
• Изменение правил межсетевого экрана (ACL).
• Добавление статических маршрутов для обхода
безопасности.

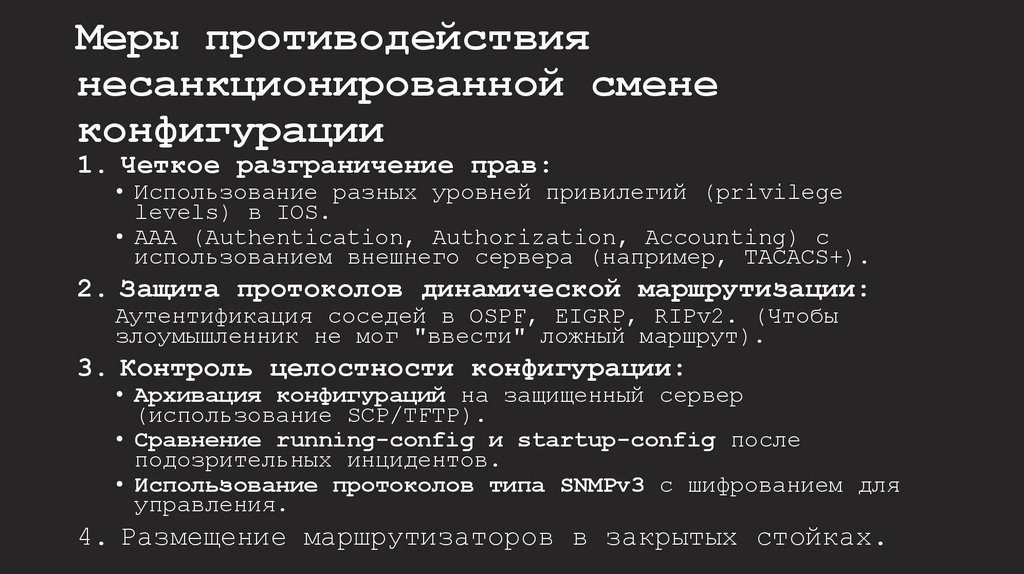

16. Меры противодействия несанкционированной смене конфигурации

1. Четкое разграничение прав:
• Использование разных уровней привилегий (privilege
levels) в IOS.
• AAA (Authentication, Authorization, Accounting) с
использованием внешнего сервера (например, TACACS+).
2. Защита протоколов динамической маршрутизации:
Аутентификация соседей в OSPF, EIGRP, RIPv2. (Чтобы
злоумышленник не мог "ввести" ложный маршрут).
3. Контроль целостности конфигурации:
• Архивация конфигураций на защищенный сервер
(использование SCP/TFTP).
• Сравнение running-config и startup-config после
подозрительных инцидентов.
• Использование протоколов типа SNMPv3 с шифрованием для
управления.
4. Размещение маршрутизаторов в закрытых стойках.

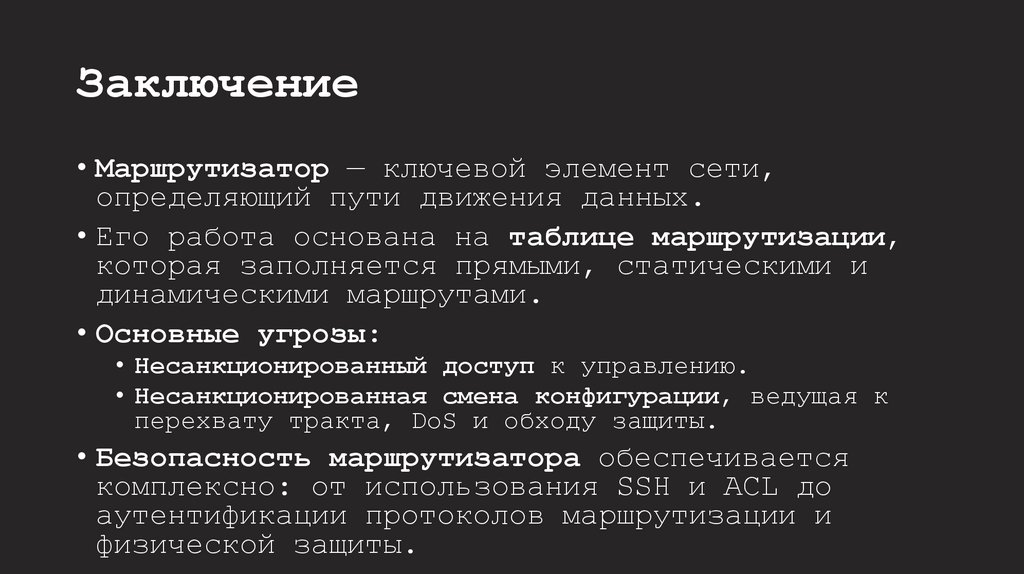

17. Заключение

• Маршрутизатор — ключевой элемент сети,
определяющий пути движения данных.
• Его работа основана на таблице маршрутизации,
которая заполняется прямыми, статическими и
динамическими маршрутами.
• Основные угрозы:
• Несанкционированный доступ к управлению.
• Несанкционированная смена конфигурации, ведущая к
перехвату тракта, DoS и обходу защиты.
• Безопасность маршрутизатора обеспечивается
комплексно: от использования SSH и ACL до
аутентификации протоколов маршрутизации и
физической защиты.
