Презентация по труду (технология) на тему _Чертёж. Геометрическое черчение_ (6 класс)

1. Чертежи. Общие правила выполнения чертежей

2. Изучаемые вопросы

Как вы думаете, что
такое чертёж? А что
такое эскиз?
В каких профессиях
необходимо
обладать знаниями о
чертежах?
Для чего люди
используют чертежи?

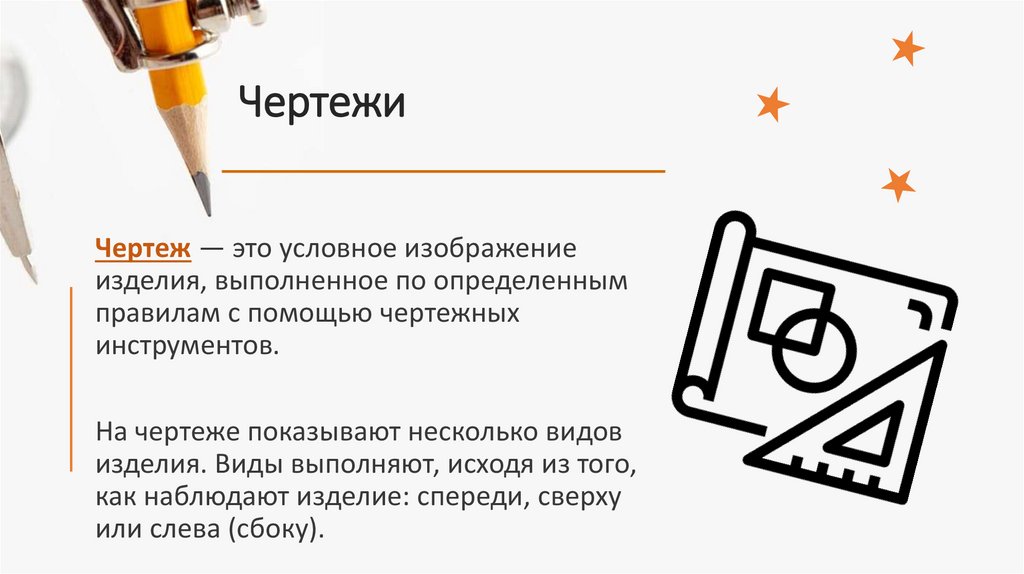

3. Чертежи

Чертеж — это условное изображение
изделия, выполненное по определенным
правилам с помощью чертежных
инструментов.
На чертеже показывают несколько видов
изделия. Виды выполняют, исходя из того,
как наблюдают изделие: спереди, сверху
или слева (сбоку).

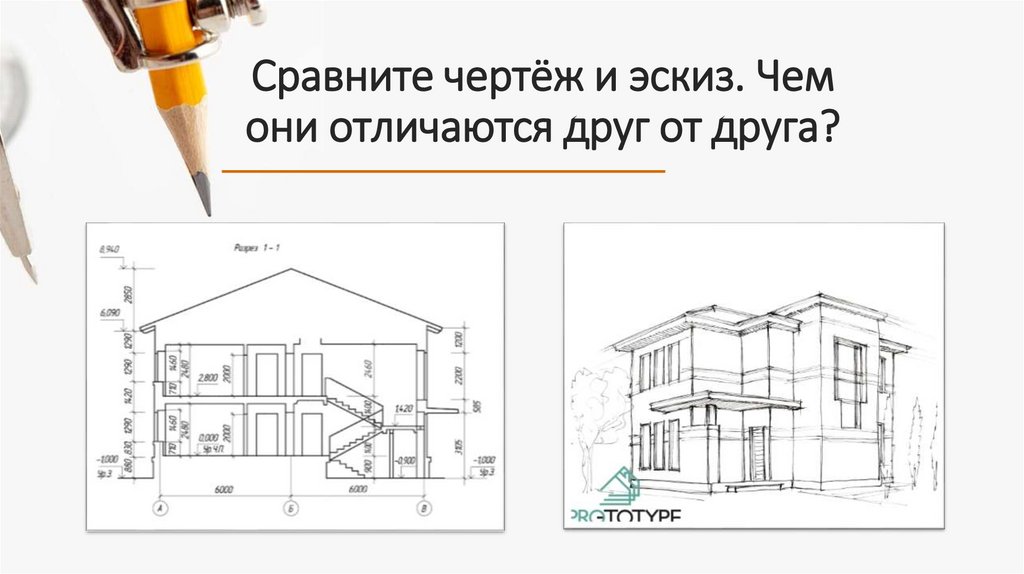

4. Сравните чертёж и эскиз. Чем они отличаются друг от друга?

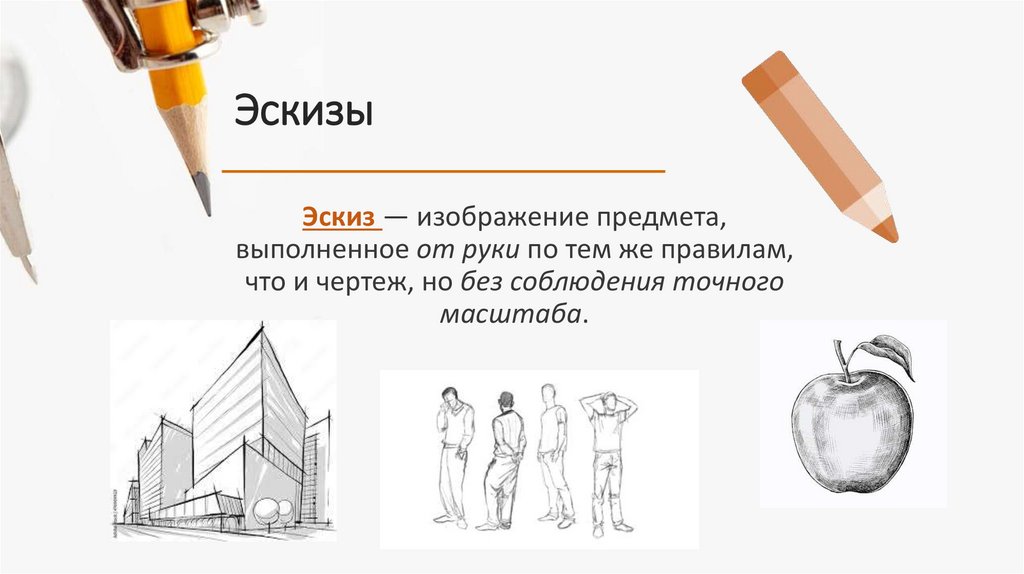

5. Эскизы

Эскиз — изображение предмета,
выполненное от руки по тем же правилам,
что и чертеж, но без соблюдения точного
масштаба.

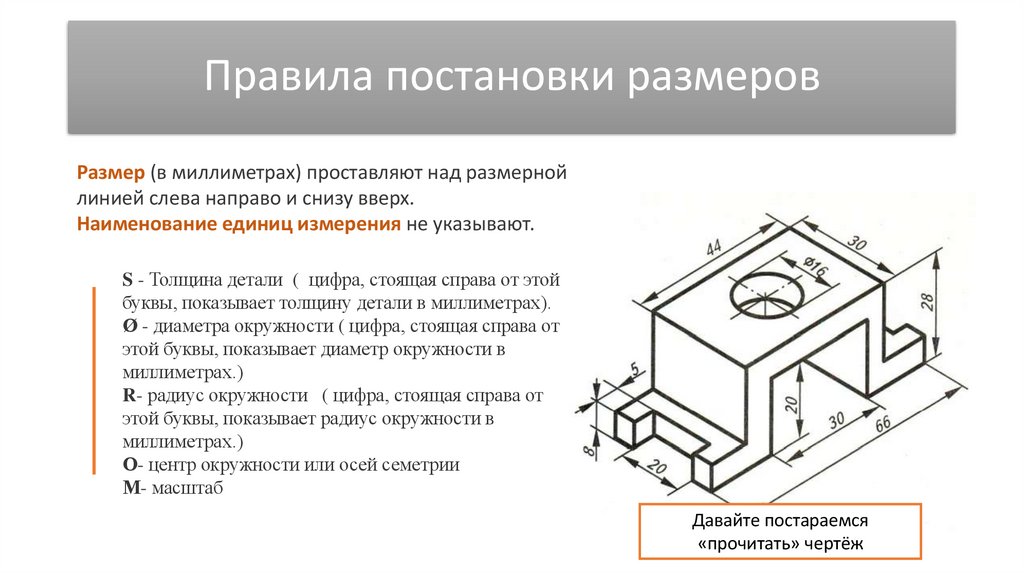

6. Правила постановки размеров

Размер (в миллиметрах) проставляют над размерной
линией слева направо и снизу вверх.
Наименование единиц измерения не указывают.
S - Толщина детали ( цифра, стоящая справа от этой
буквы, показывает толщину детали в миллиметрах).
Ø - диаметра окружности ( цифра, стоящая справа от
этой буквы, показывает диаметр окружности в
миллиметрах.)
R- радиус окружности ( цифра, стоящая справа от
этой буквы, показывает радиус окружности в
миллиметрах.)

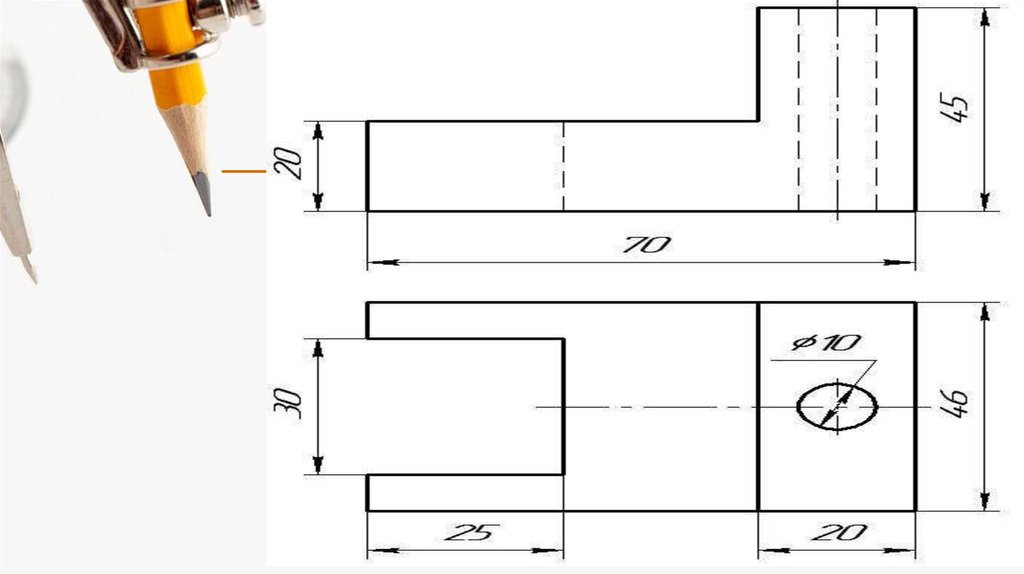

О- центр окружности или осей семетрии
М- масштаб

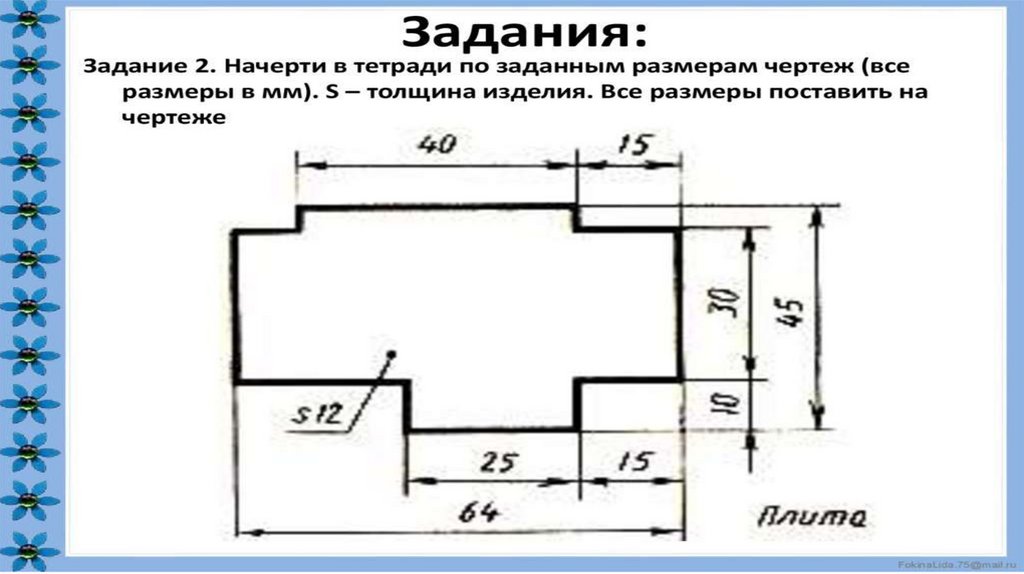

Давайте постараемся
«прочитать» чертёж

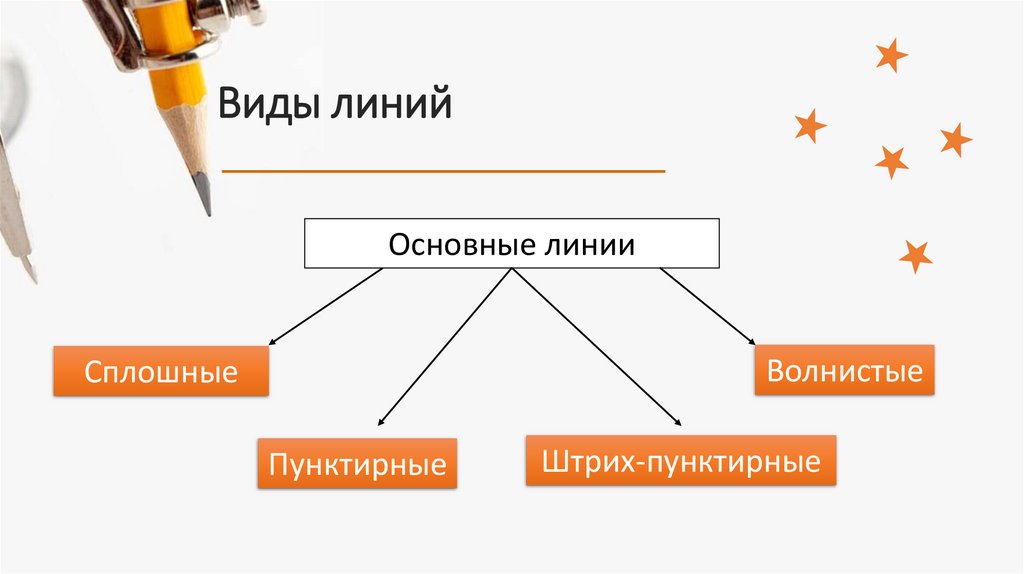

7. Виды линий

Основные линии
Волнистые
Сплошные
Пунктирные
Штрих-пунктирные

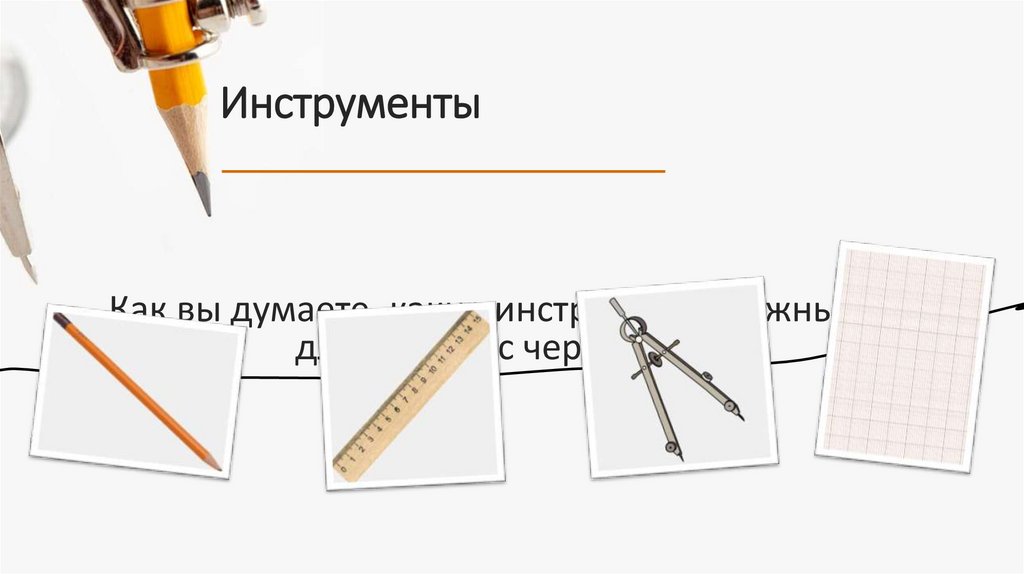

8. Инструменты

Как вы думаете, какие инструменты нужны нам
для работы с чертежами?
