Презентация_по_физике_на_тему_Давление_в_жидкостях_и_газах_Закон

1.

ТЕМА УРОКА
«Давление в
жидкостях и газах.
Закон Паскаля»

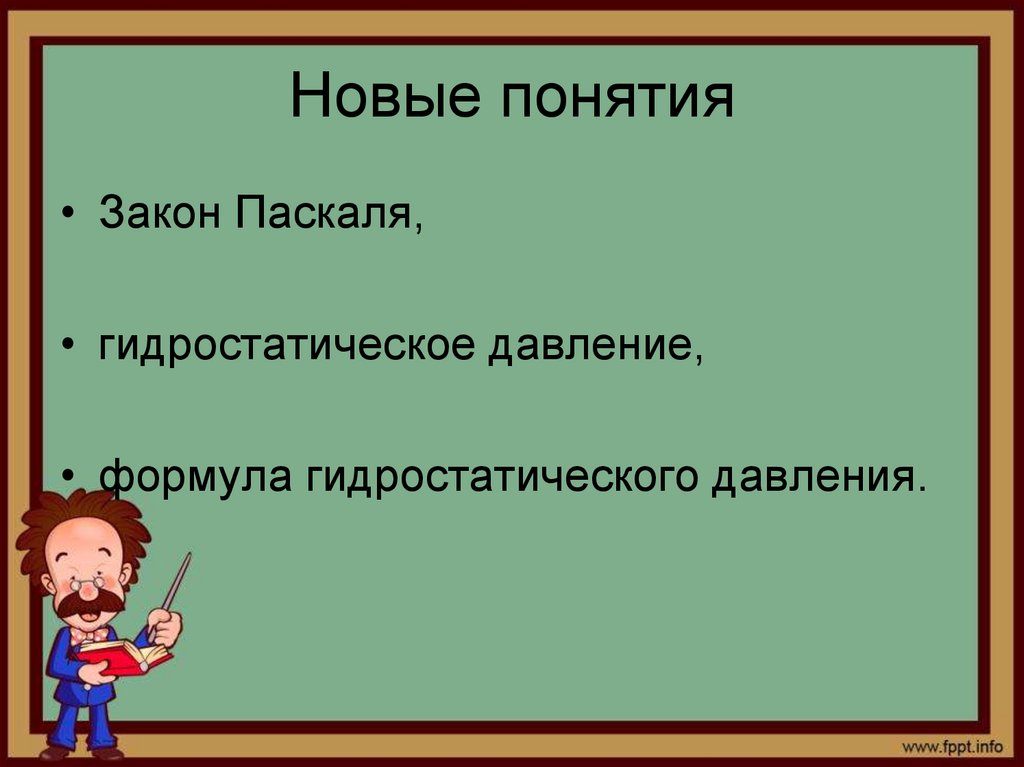

2. Новые понятия

• Закон Паскаля,
• гидростатическое давление,
• формула гидростатического давления.

3.

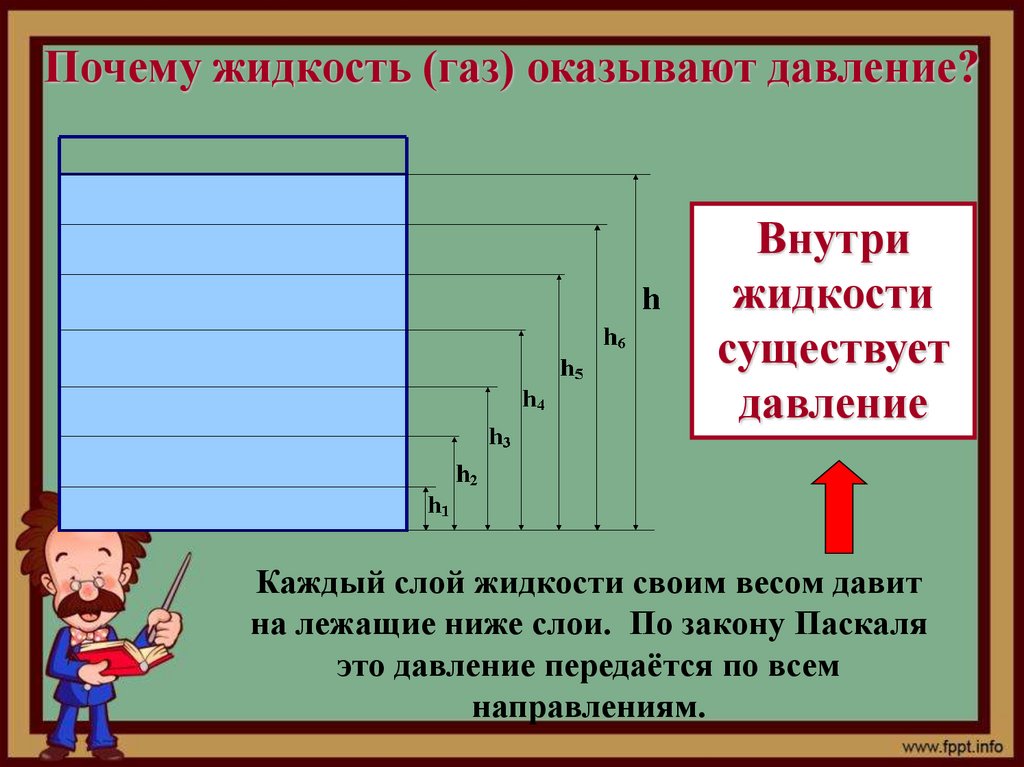

Почему жидкость (газ) оказывают давление?
Внутри
жидкости
существует
давление
Каждый слой жидкости своим весом давит
на лежащие ниже слои. По закону Паскаля
это давление передаётся по всем
направлениям.

4.

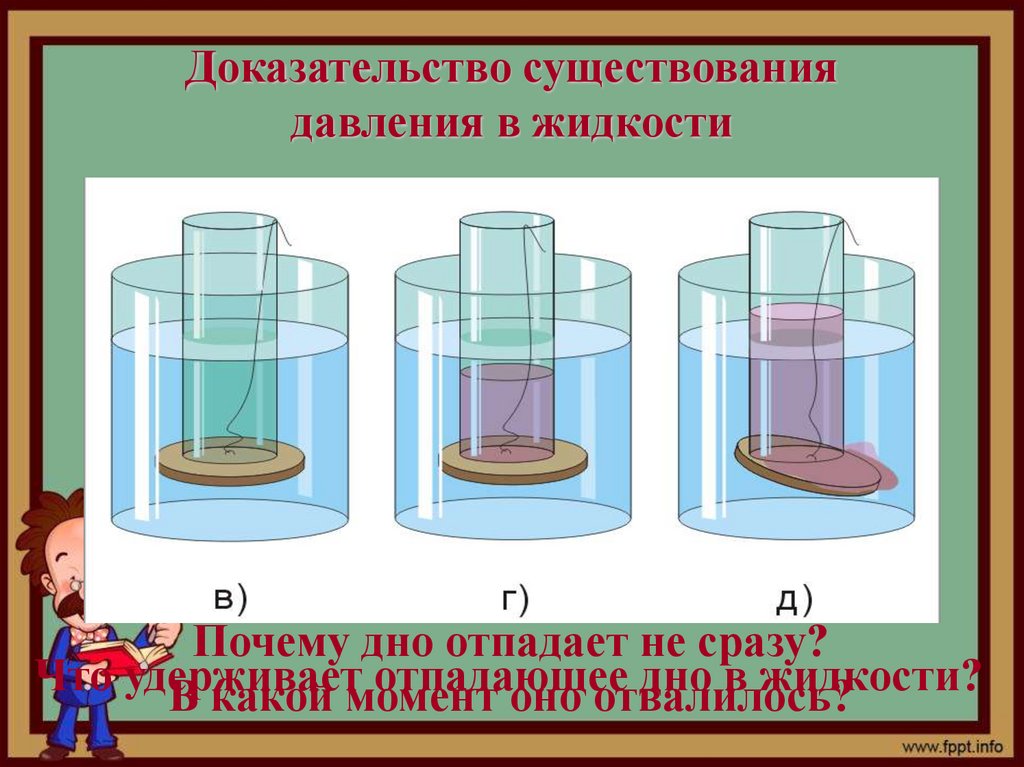

Доказательство существования
давления в жидкости
Почему дно отпадает не сразу?
Что удерживает
отпадающее
дно в жидкости?
В какой момент
оно отвалилось?

5.

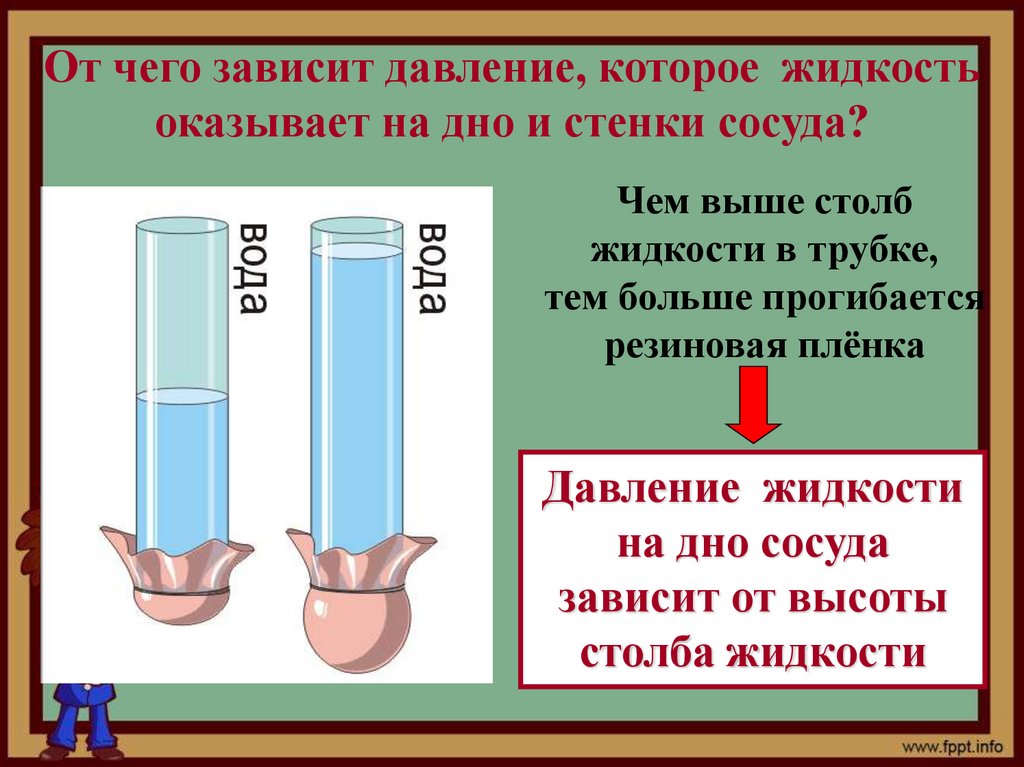

От чего зависит давление, которое жидкость
оказывает на дно и стенки сосуда?
Чем выше столб
жидкости в трубке,
тем больше прогибается
резиновая плёнка
Давление жидкости
на дно сосуда
зависит от высоты
столба жидкости

6.

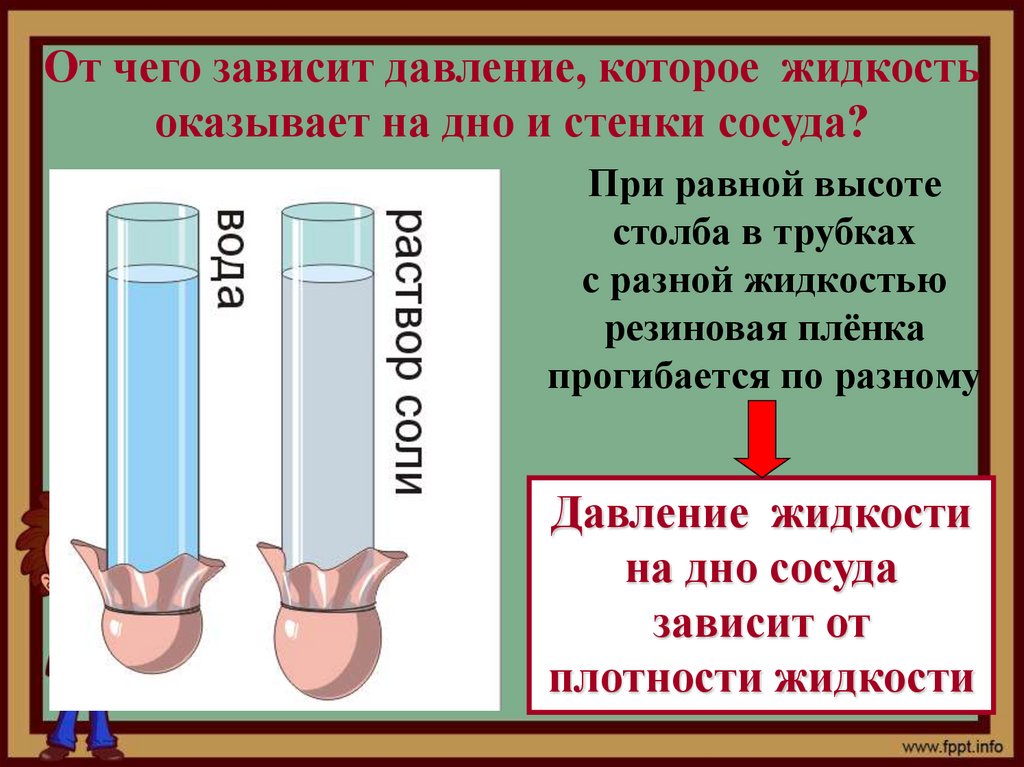

От чего зависит давление, которое жидкость
оказывает на дно и стенки сосуда?
При равной высоте
столба в трубках
с разной жидкостью
резиновая плёнка
прогибается по разному
Давление жидкости
на дно сосуда
зависит от
плотности жидкости

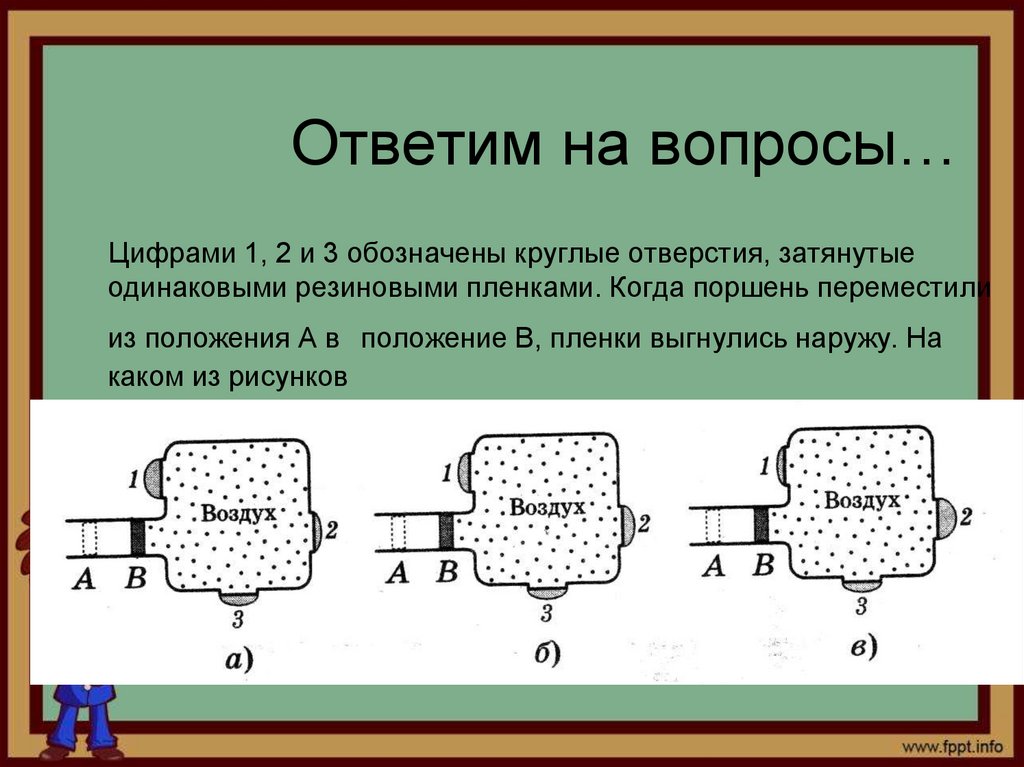

7. Ответим на вопросы…

Цифрами 1, 2 и 3 обозначены круглые отверстия, затянутые
одинаковыми резиновыми пленками. Когда поршень переместили
из положения А в положение В, пленки выгнулись наружу. На
каком из рисунков

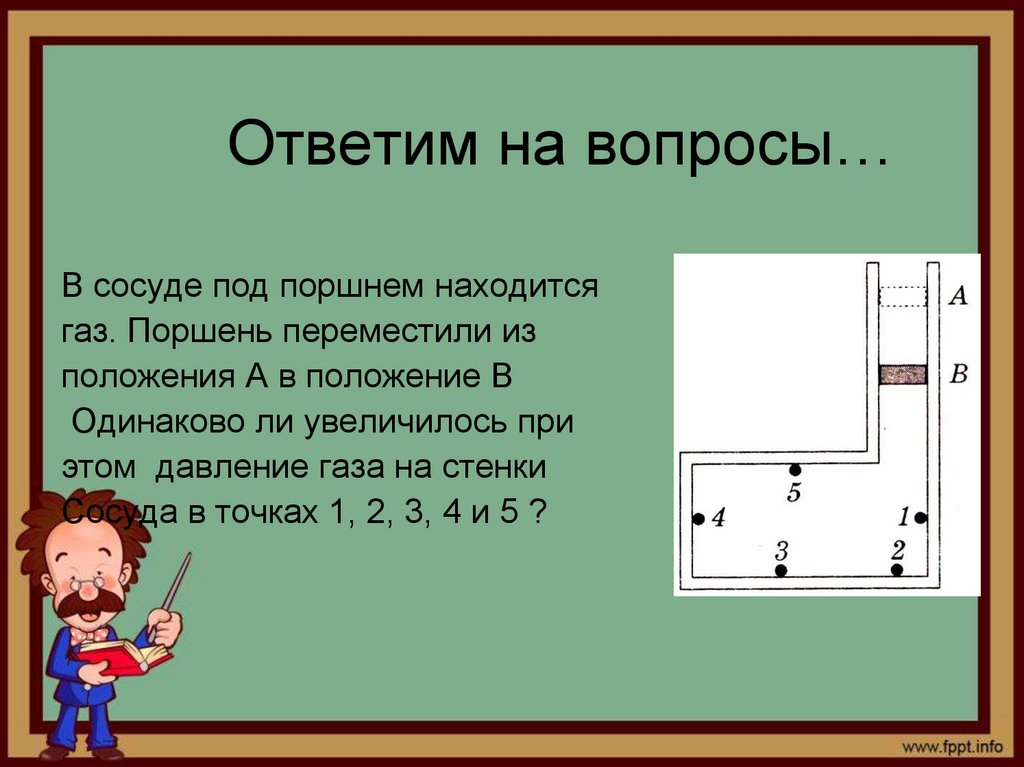

8. Ответим на вопросы…

В сосуде под поршнем находится
газ. Поршень переместили из
положения А в положение В
Одинаково ли увеличилось при
этом давление газа на стенки
Сосуда в точках 1, 2, 3, 4 и 5 ?

9.

(1623-1662) – французский
ученый, философ. Он
открыл и исследовал ряд
важных свойств жидкостей
и газов, интересными и
убедительными опытами
подтвердил существование
атмосферного давления.

10.

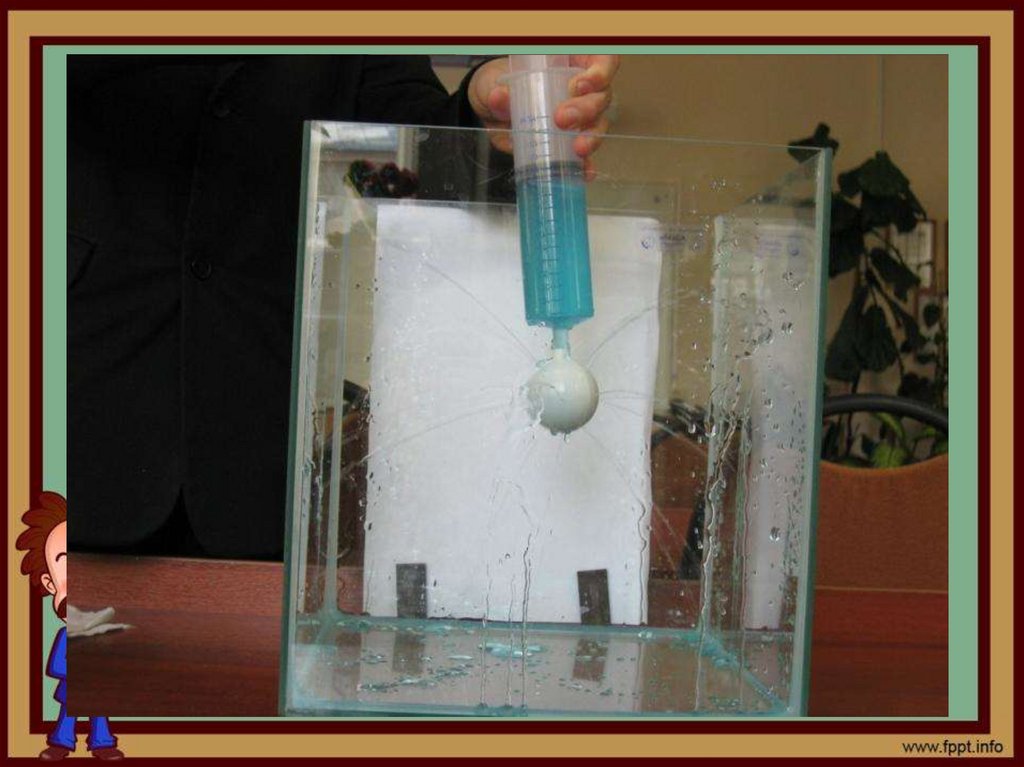

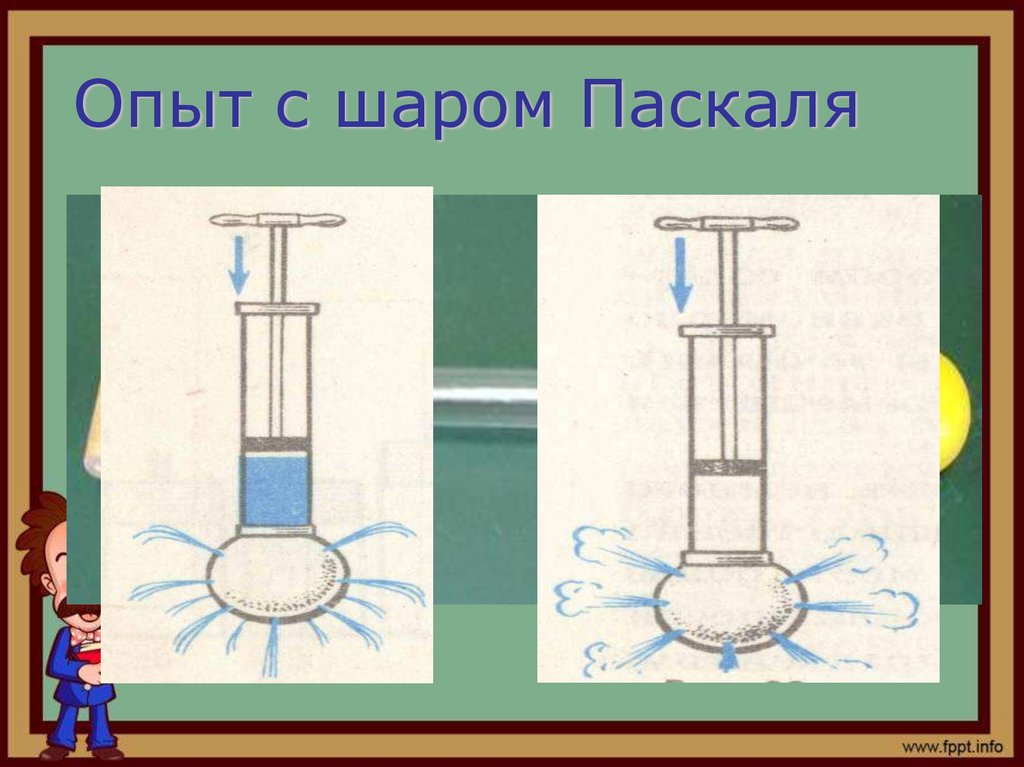

Опыт с шаром Паскаля

11.

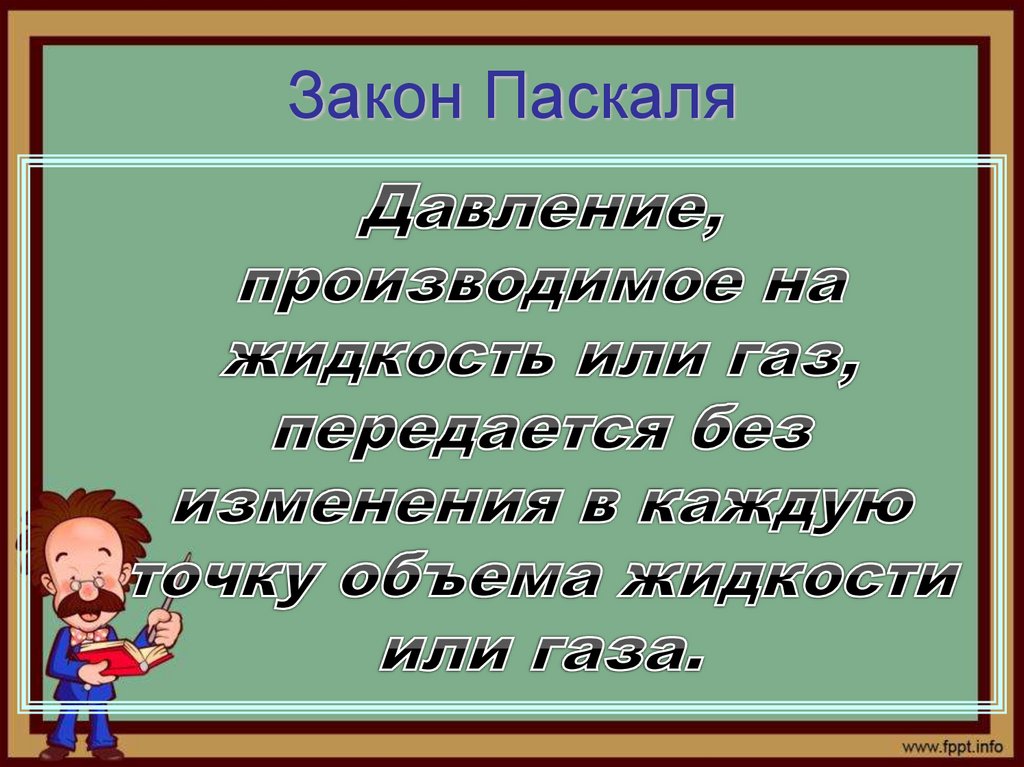

12. Закон Паскаля

13.

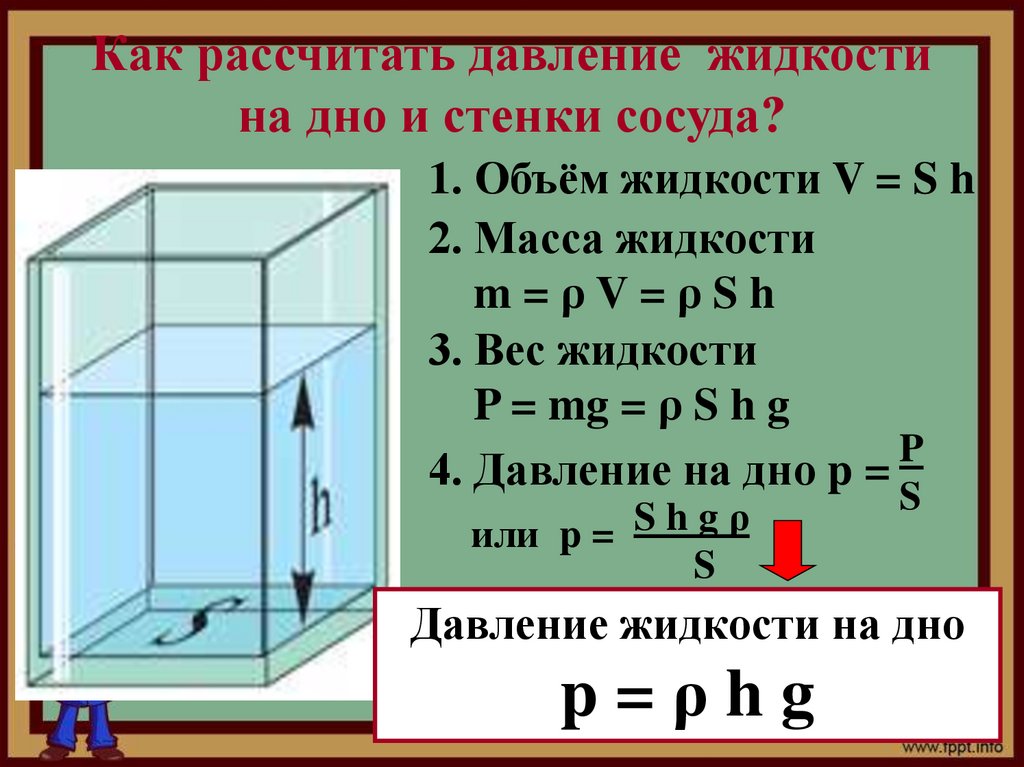

Как рассчитать давление жидкости
на дно и стенки сосуда?
1. Объём жидкости V = S h
2. Масса жидкости
m=ρV=ρSh
3. Вес жидкости
P = mg = ρ S h g
P
4. Давление на дно p =
или p = S h g ρ
S
S
Давление жидкости на дно
p=ρhg

14.

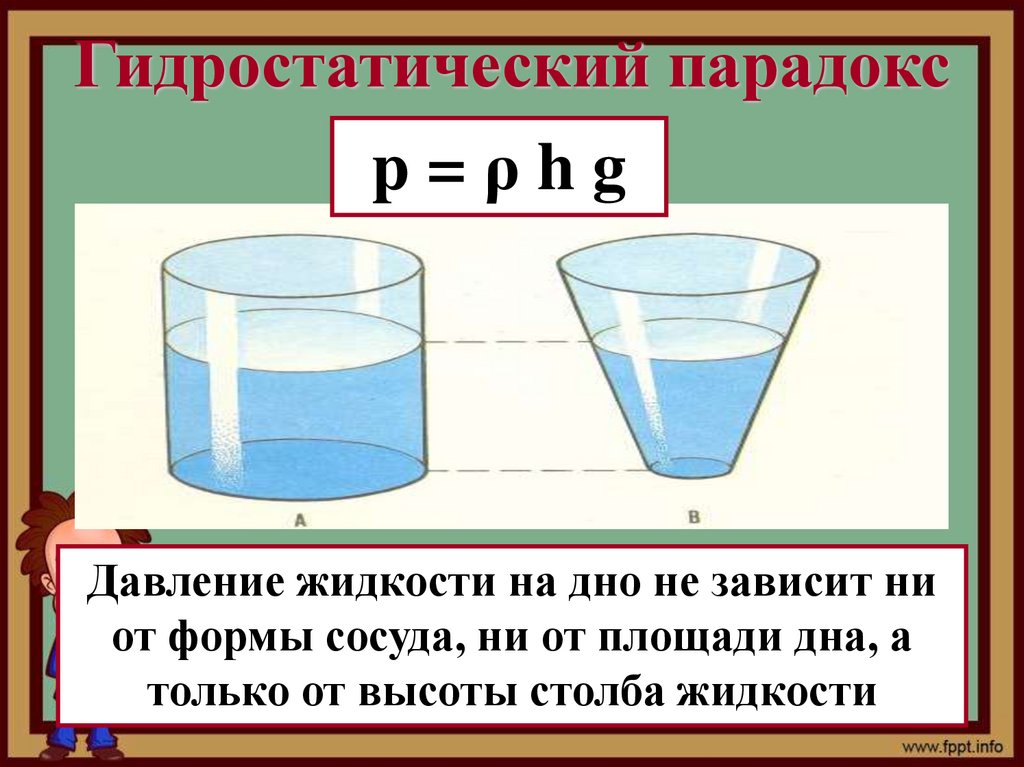

Гидростатический парадокс
p=ρhg
Давление жидкости на дно не зависит ни
от формы сосуда, ни от площади дна, а
только от высоты столба жидкости

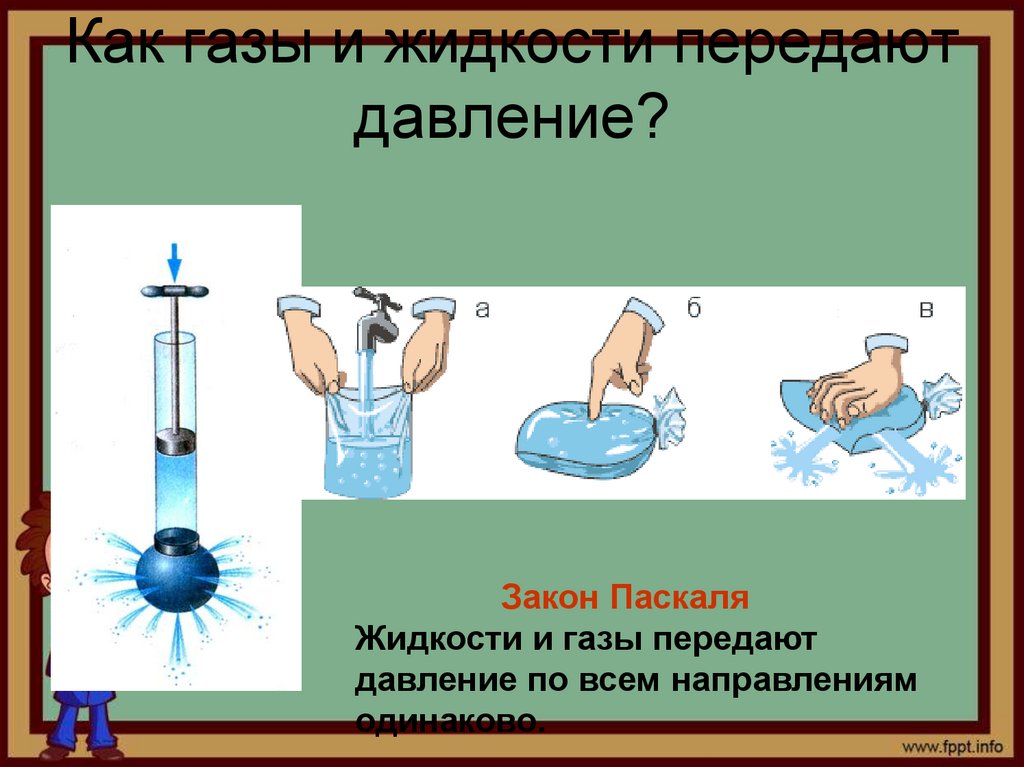

15. Как газы и жидкости передают давление?

Закон Паскаля
Жидкости и газы передают
давление по всем направлениям
одинаково.

16.

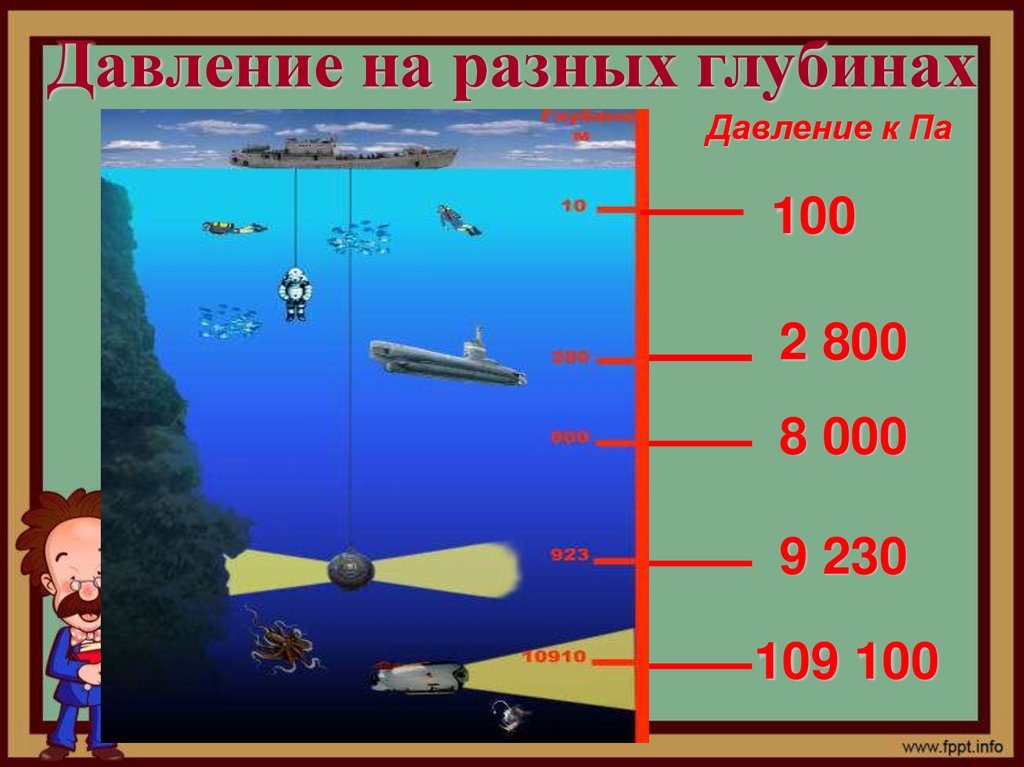

Давление на разных глубинах
Давление к Па
100
2 800
8 000
9 230
109 100

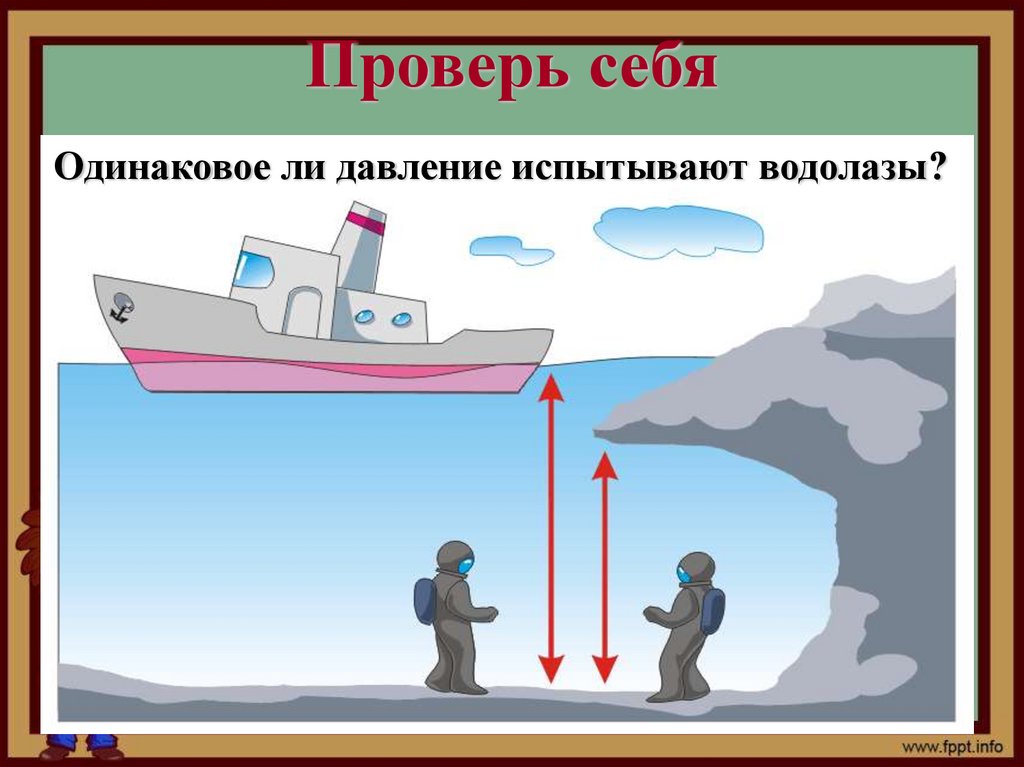

17.

Проверь себя
Одинаковое ли давление испытывают водолазы?

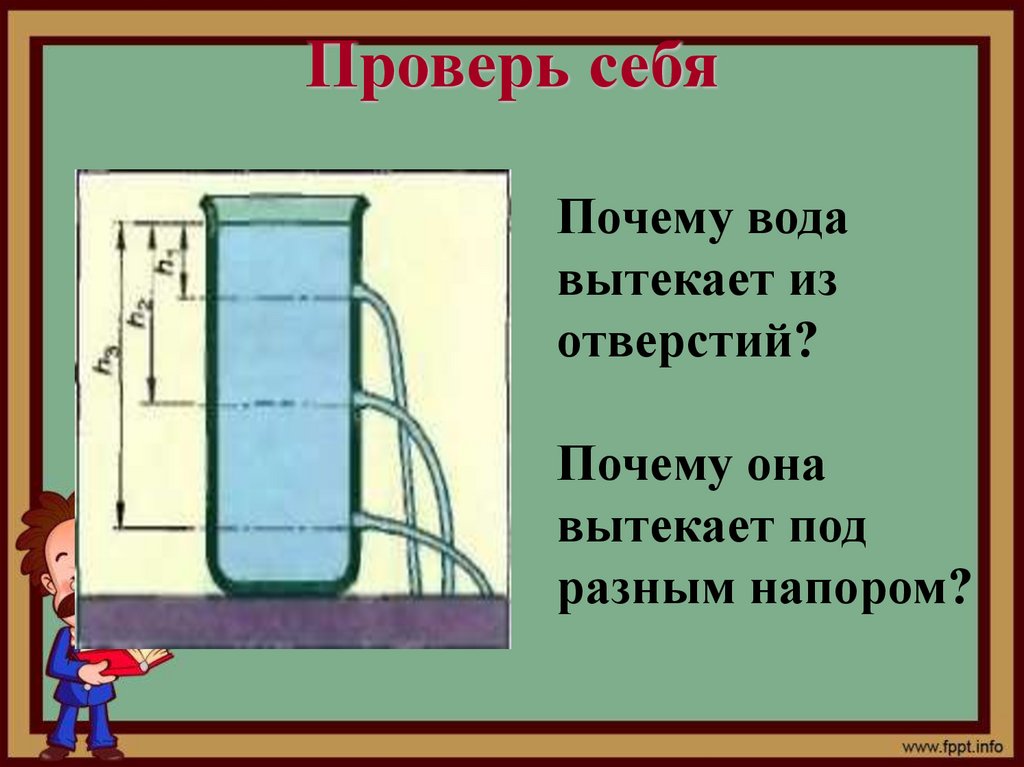

18.

Проверь себя
Почему вода
вытекает из
отверстий?
Почему она
вытекает под
разным напором?

19.

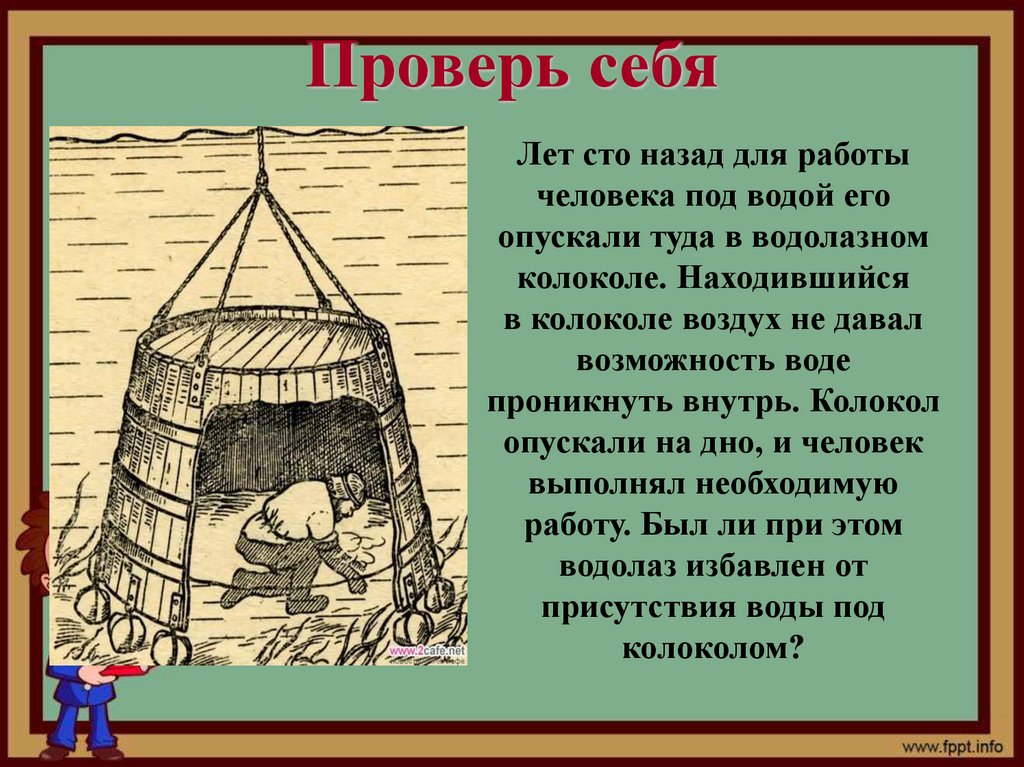

Проверь себя
Лет сто назад для работы
человека под водой его
опускали туда в водолазном
колоколе. Находившийся
в колоколе воздух не давал
возможность воде
проникнуть внутрь. Колокол
опускали на дно, и человек
выполнял необходимую
работу. Был ли при этом
водолаз избавлен от
присутствия воды под
колоколом?

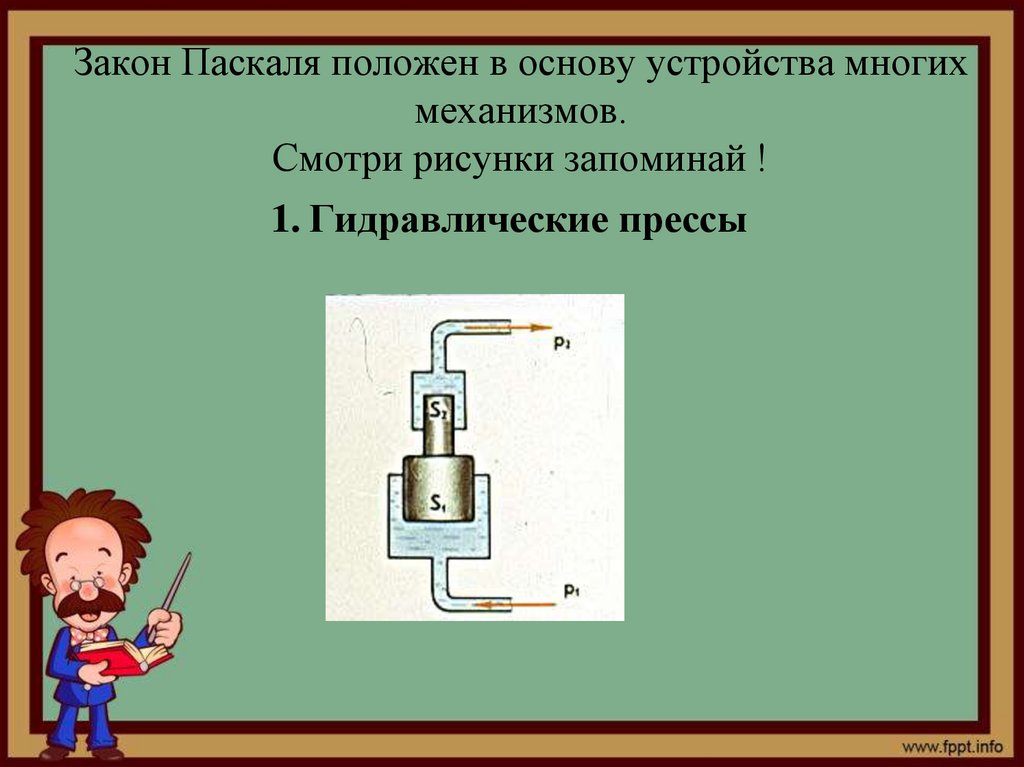

20. Закон Паскаля положен в основу устройства многих механизмов. Смотри рисунки запоминай !

1. Гидравлические прессы

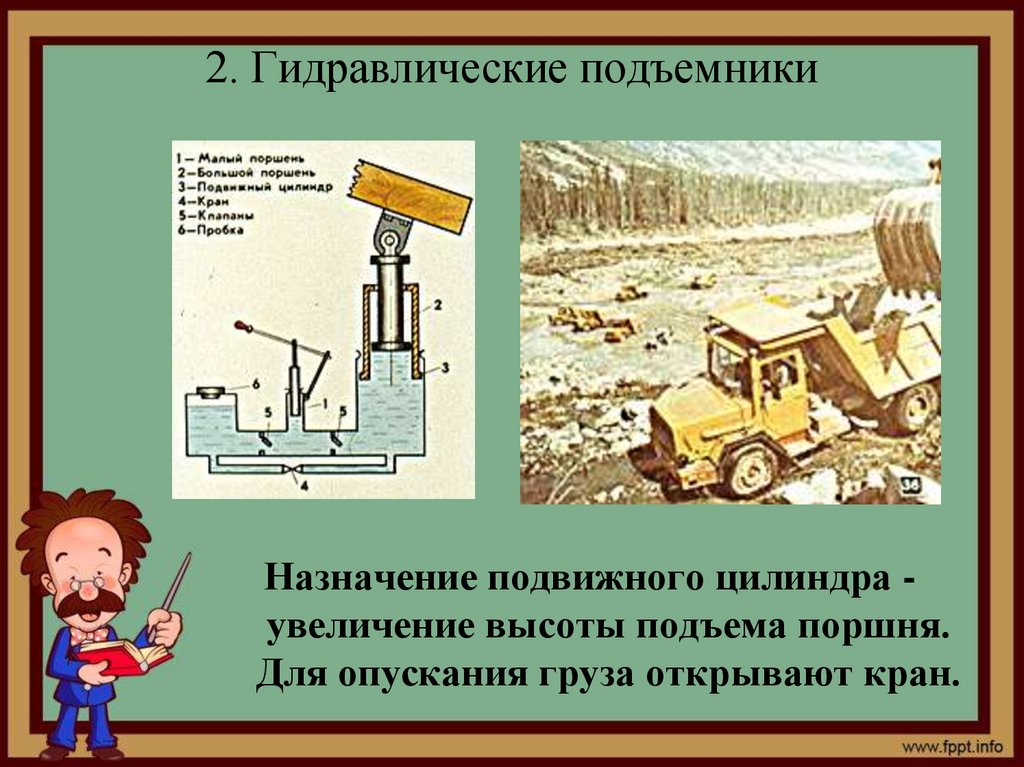

21. 2. Гидравлические подъемники

Назначение подвижного цилиндра увеличение высоты подъема поршня.
Для опускания груза открывают кран.

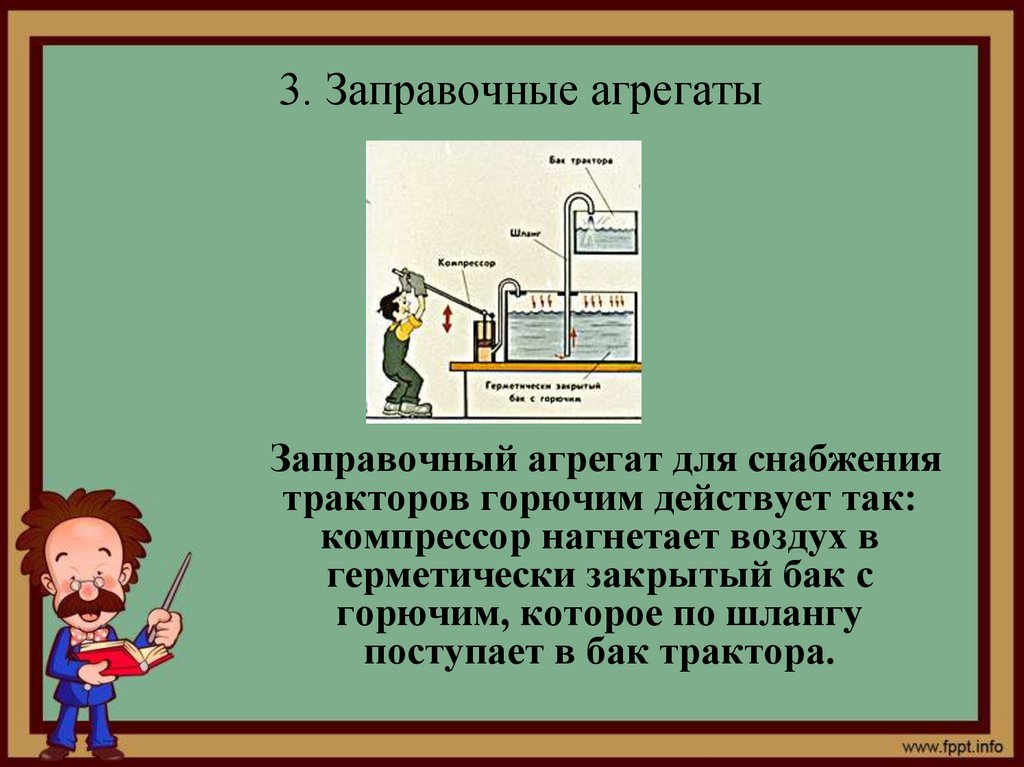

22. 3. Заправочные агрегаты

Заправочный агрегат для снабжения
тракторов горючим действует так:
компрессор нагнетает воздух в
герметически закрытый бак с
горючим, которое по шлангу
поступает в бак трактора.

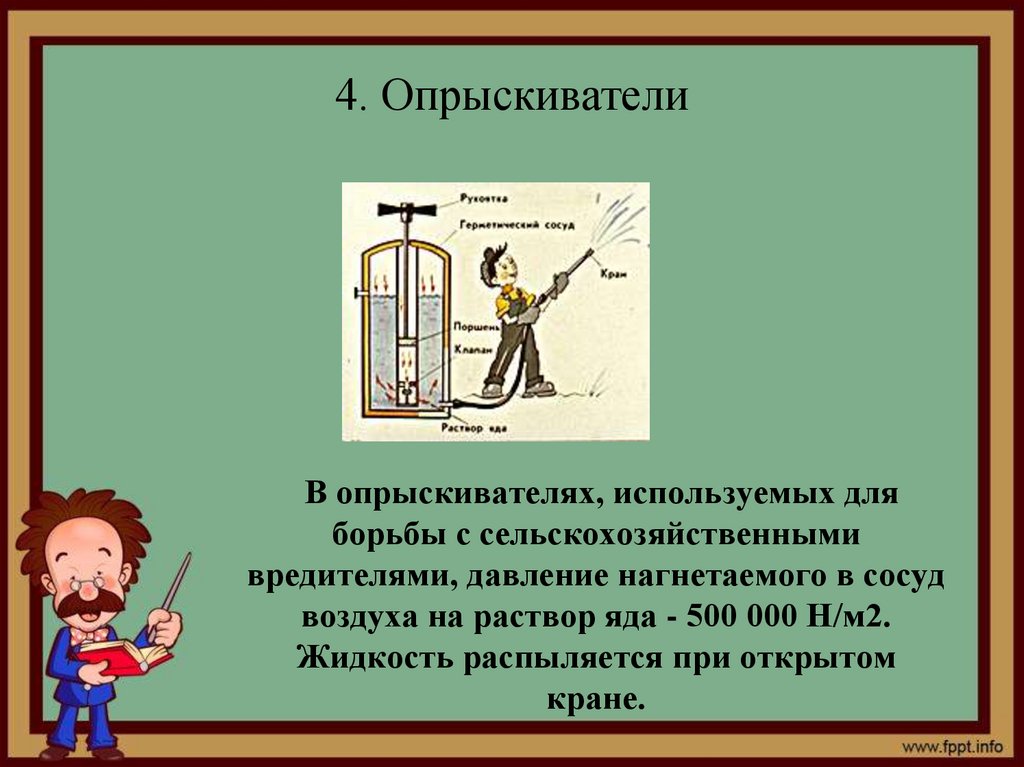

23. 4. Опрыскиватели

В опрыскивателях, используемых для
борьбы с сельскохозяйственными
вредителями, давление нагнетаемого в сосуд
воздуха на раствор яда - 500 000 Н/м2.
Жидкость распыляется при открытом
кране.

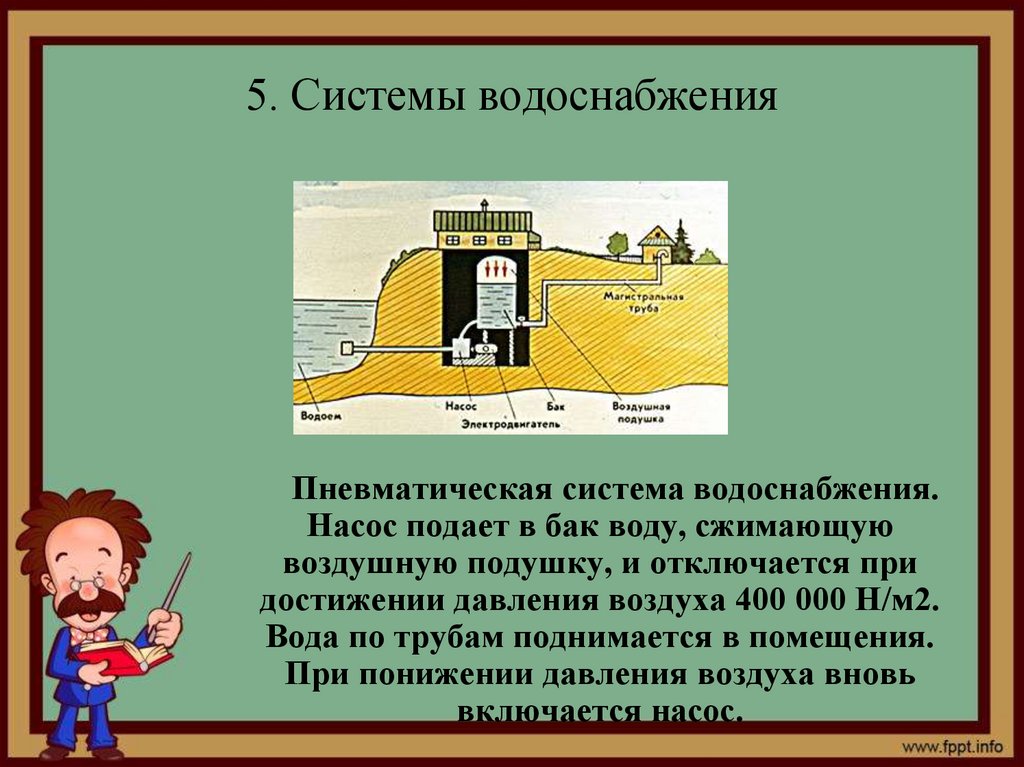

24. 5. Системы водоснабжения

Пневматическая система водоснабжения.
Насос подает в бак воду, сжимающую
воздушную подушку, и отключается при
достижении давления воздуха 400 000 Н/м2.
Вода по трубам поднимается в помещения.
При понижении давления воздуха вновь
включается насос.

25. 6. Водометы

Струя воды, выбрасываемая водометом
под давлением 1 000 000 000 Н/м2,
пробивает отверстия в металлических
болванках, дробит породу в шахтах.
Гидропушками оснащена и
современная противопожарная
техника.

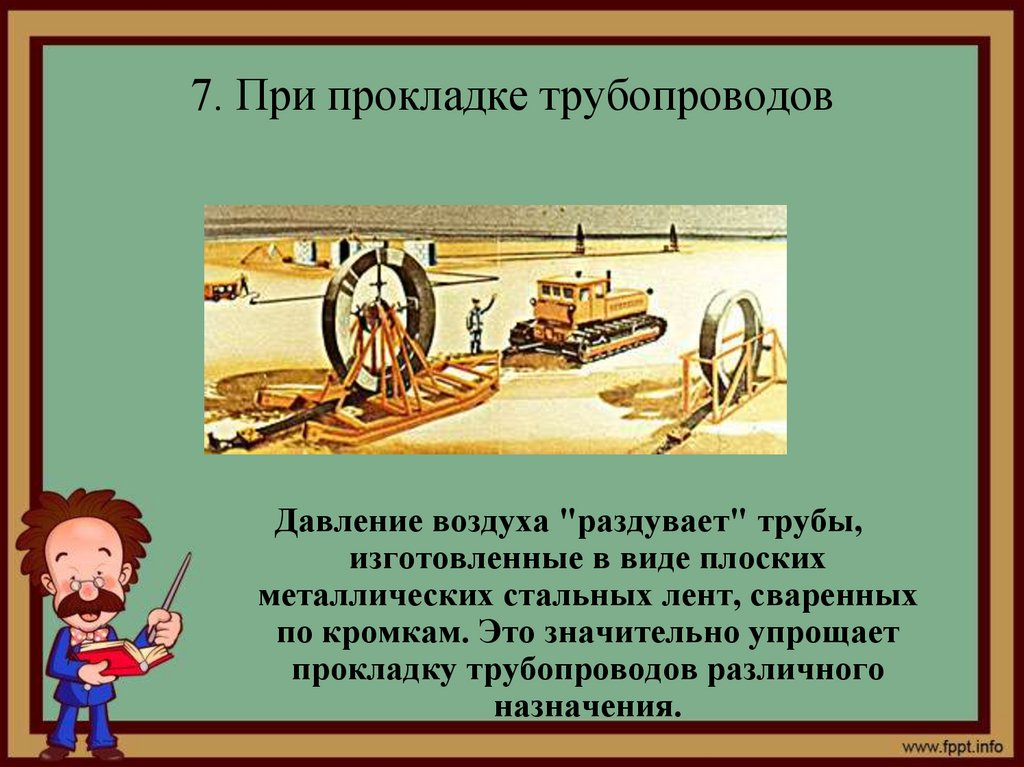

26. 7. При прокладке трубопроводов

Давление воздуха "раздувает" трубы,
изготовленные в виде плоских
металлических стальных лент, сваренных
по кромкам. Это значительно упрощает
прокладку трубопроводов различного
назначения.

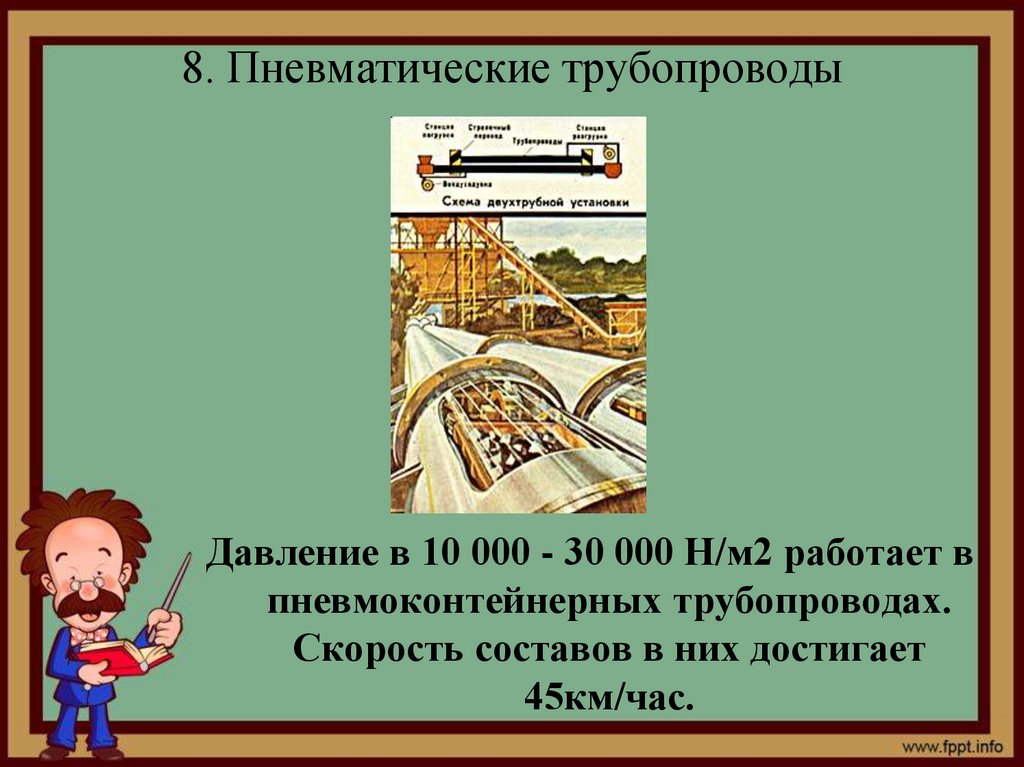

27. 8. Пневматические трубопроводы

Давление в 10 000 - 30 000 Н/м2 работает в
пневмоконтейнерных трубопроводах.
Скорость составов в них достигает
45км/час.

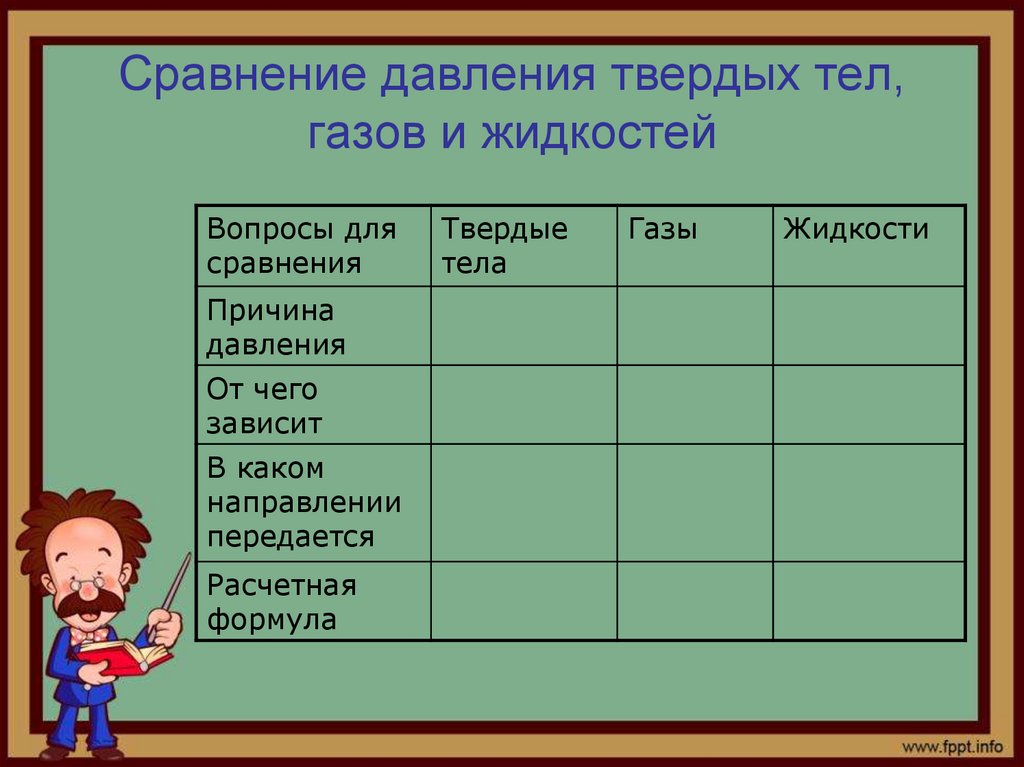

28. Сравнение давления твердых тел, газов и жидкостей

Вопросы для
сравнения
Причина
давления
От чего
зависит
В каком
направлении
передается
Расчетная
формула
Твердые
тела
Газы
Жидкости

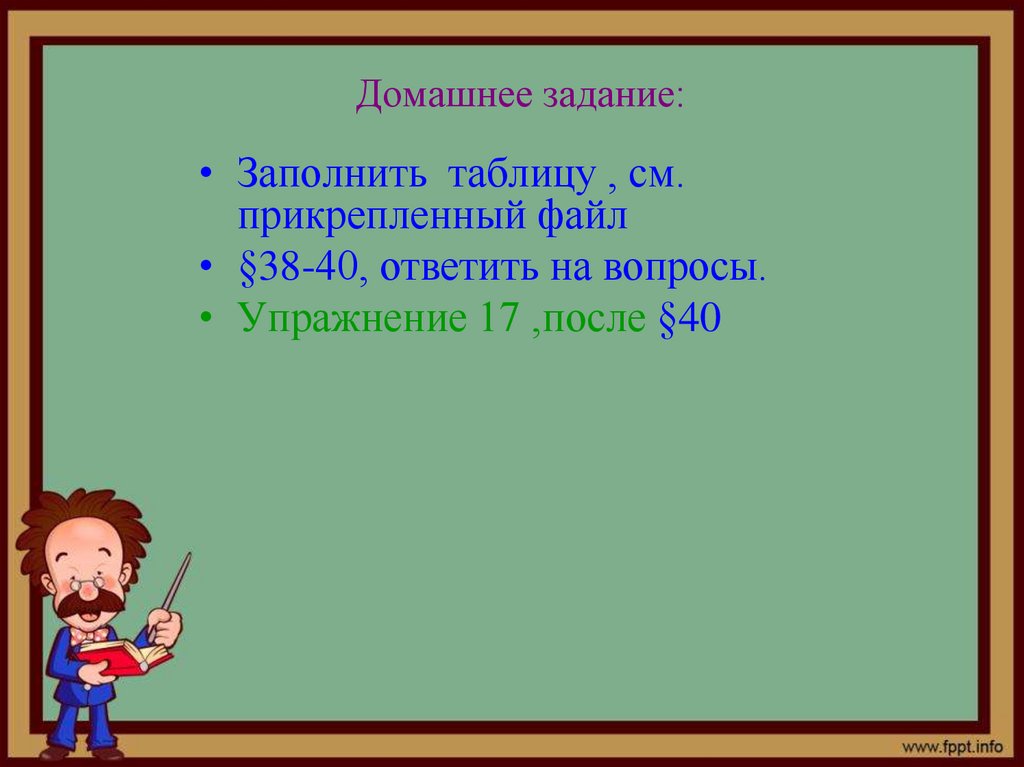

29. Домашнее задание:

• Заполнить таблицу , см.
прикрепленный файл
• §38-40, ответить на вопросы.
• Упражнение 17 ,после §40
