ПЗ 7 Выполнение упражнений по построению всех видов сопряжений

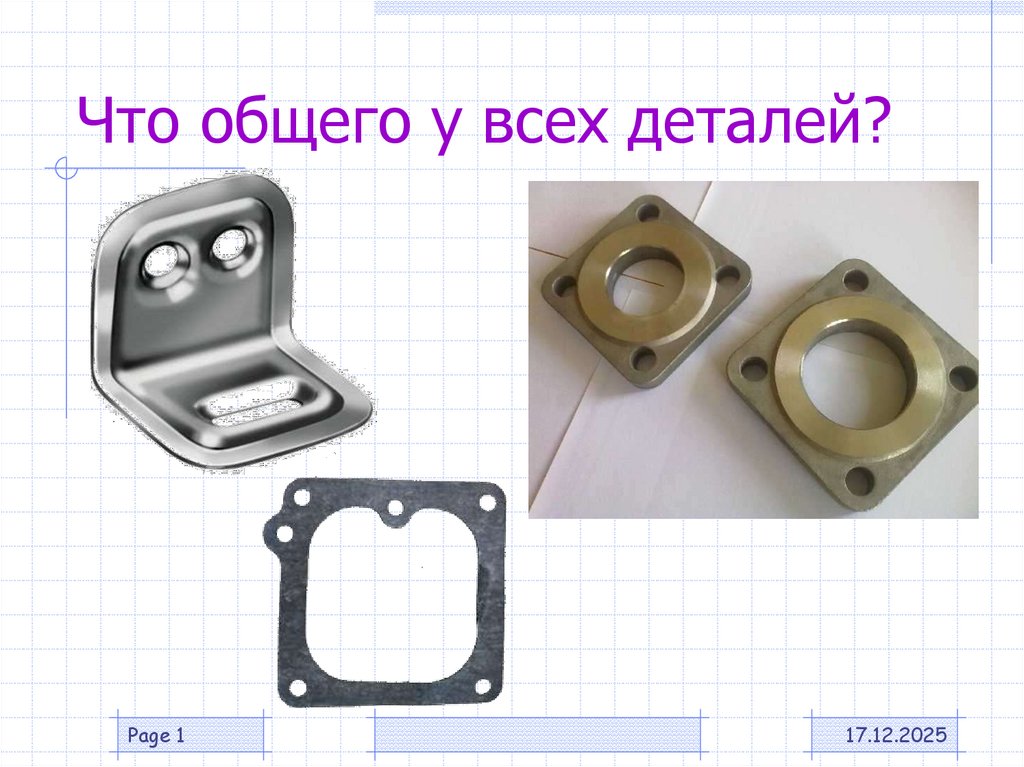

1. Что общего у всех деталей?

Page 1
17.12.2025

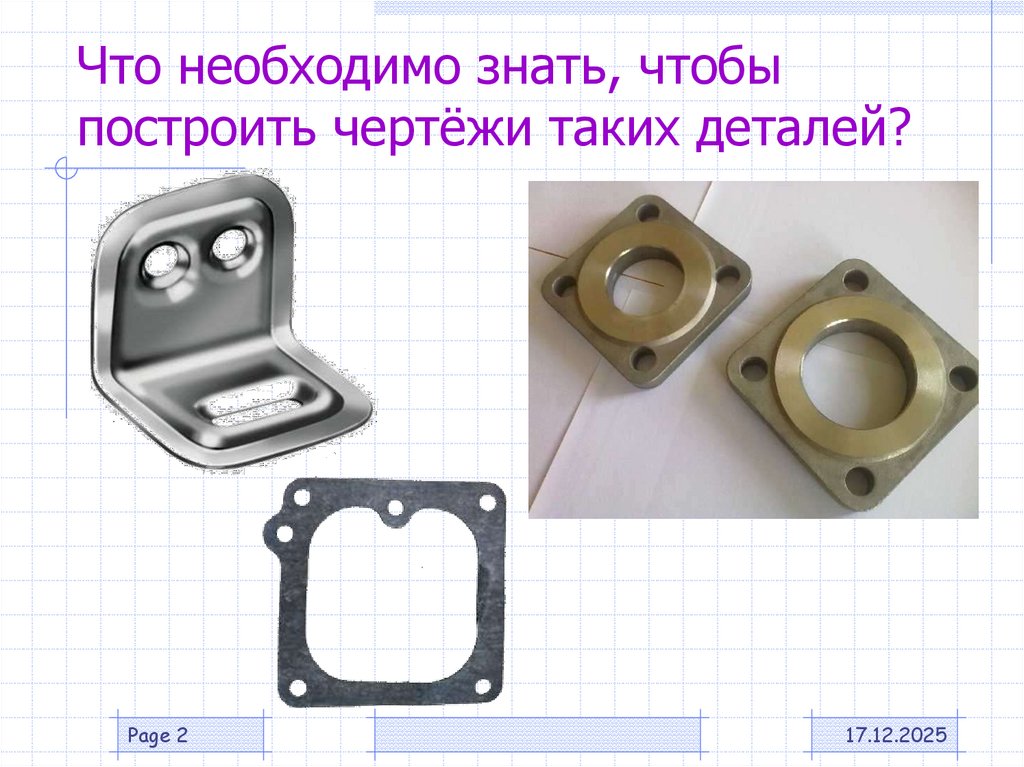

2. Что необходимо знать, чтобы построить чертёжи таких деталей?

Page 2
17.12.2025

3. ПЗ 7 Выполнение упражнений по построению всех видов сопряжений

17.12.2025

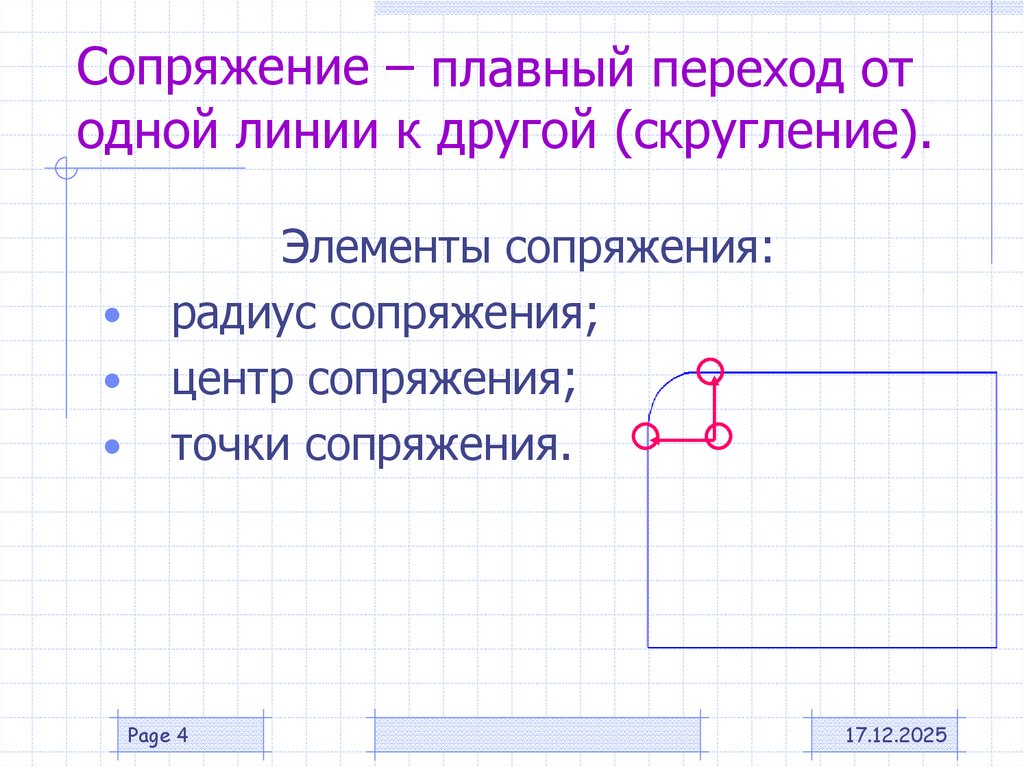

4. Сопряжение –

плавный переход от
одной линии к другой (скругление).
Элементы сопряжения:
радиус сопряжения;
центр сопряжения;
точки сопряжения.
Page 4
17.12.2025

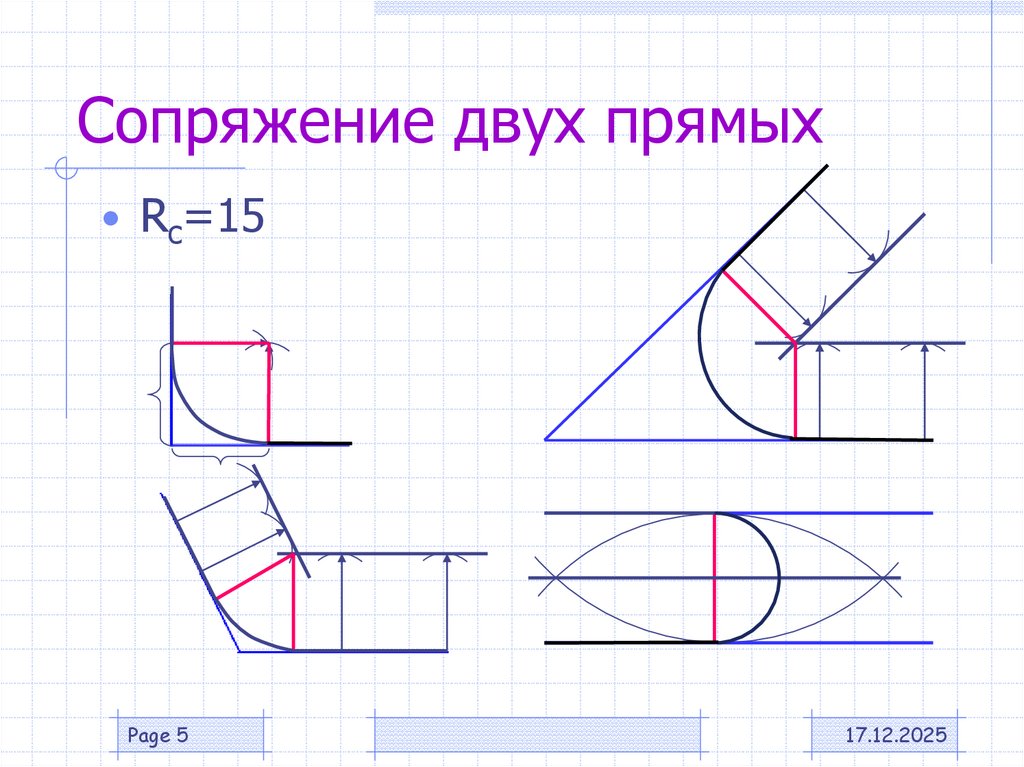

5. Сопряжение двух прямых

• Rс=15
Page 5
17.12.2025

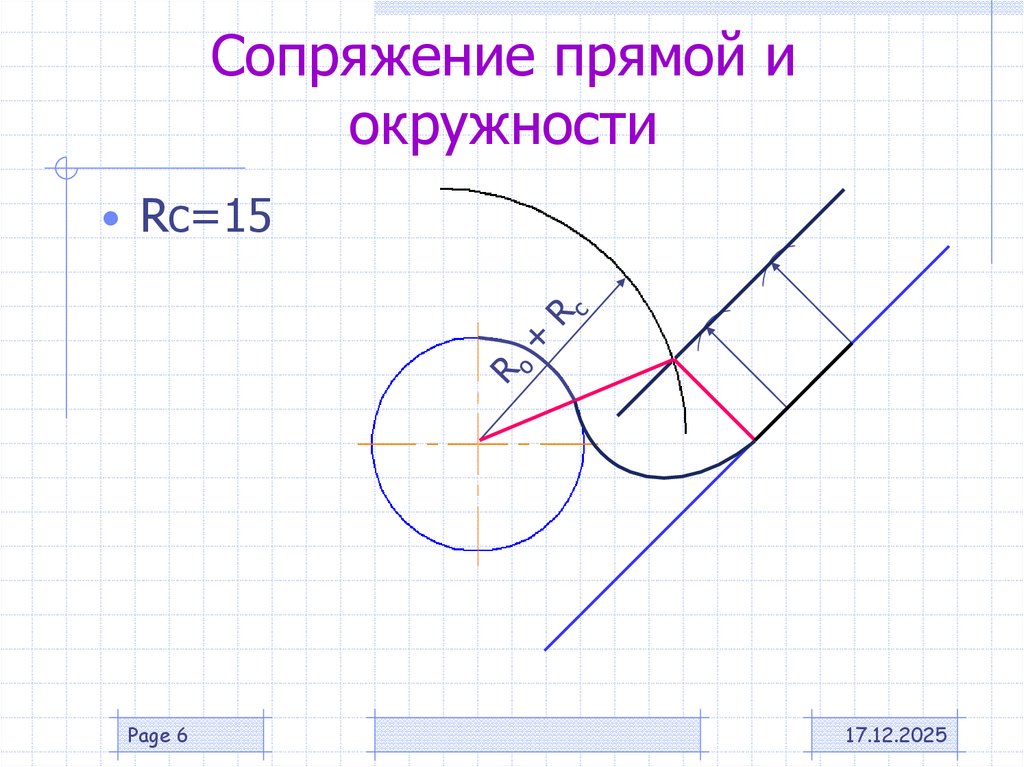

6. Сопряжение прямой и окружности

• Rс=15
Page 6
17.12.2025

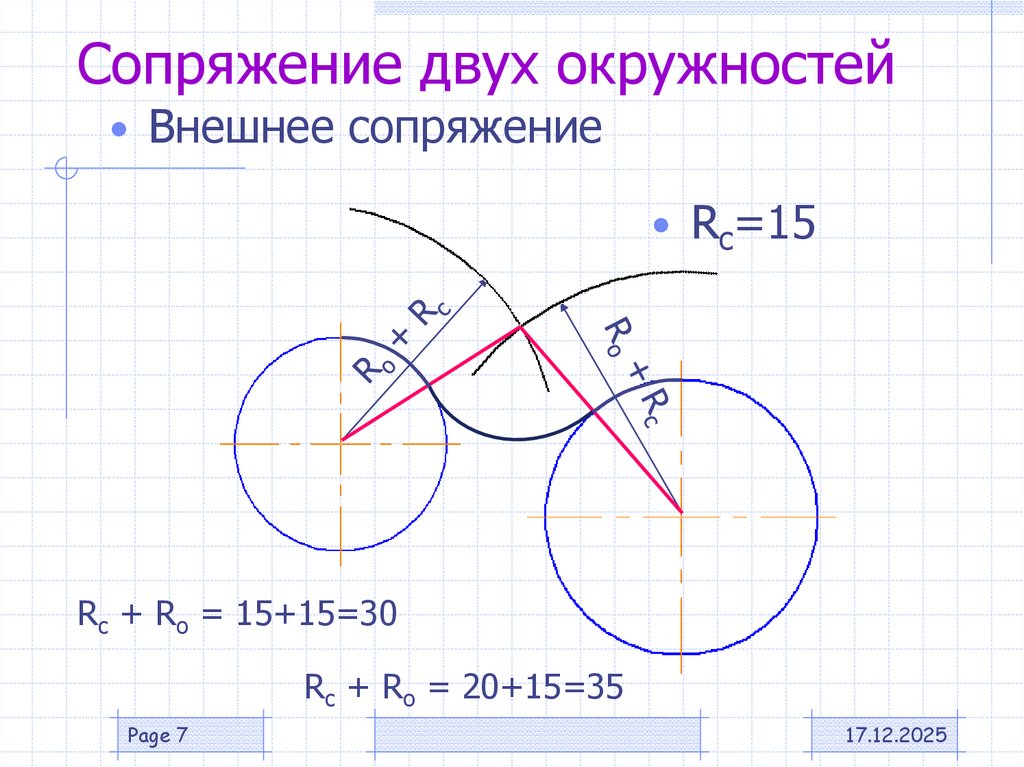

7. Сопряжение двух окружностей

• Внешнее сопряжение
• Rс=15
Rс + Rо = 15+15=30
Rс + Rо = 20+15=35
Page 7
17.12.2025

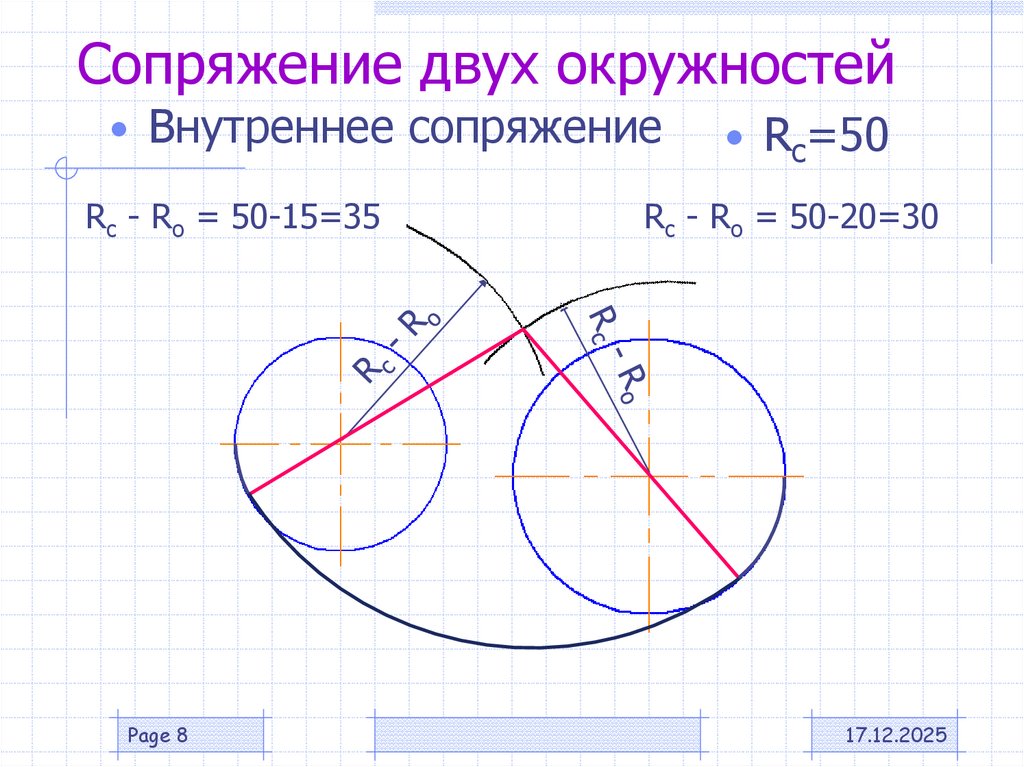

8. Сопряжение двух окружностей

• Внутреннее сопряжение
Rс - Rо = 50-15=35
Page 8
• Rс=50
Rс - Rо = 50-20=30
17.12.2025

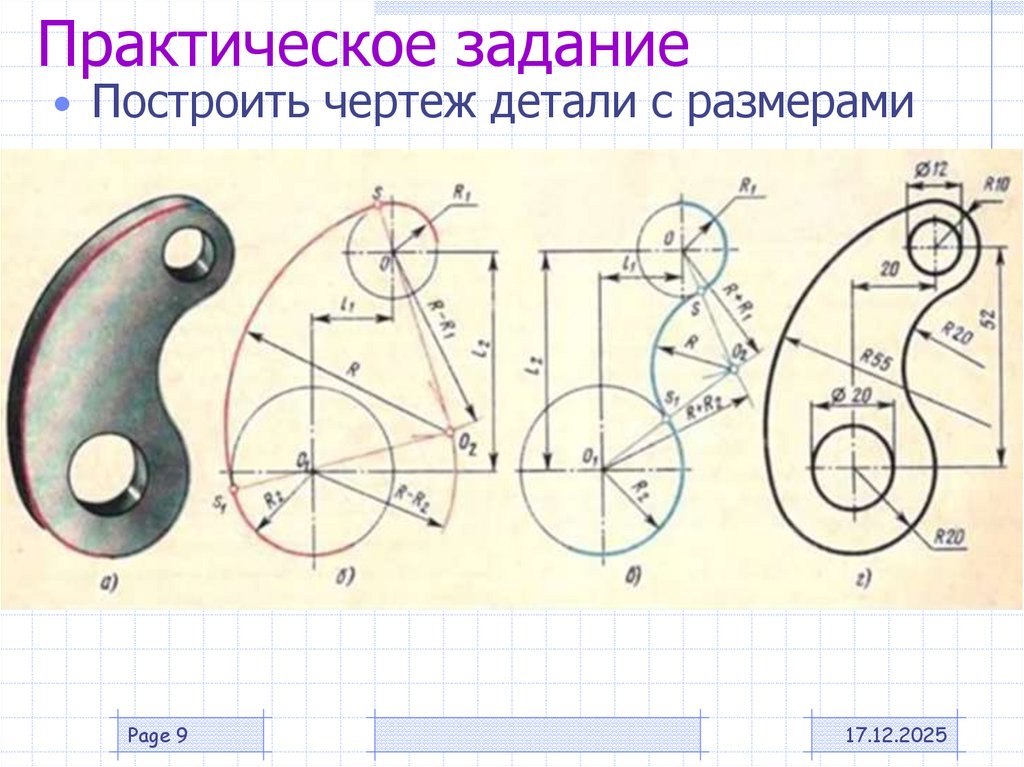

9. Практическое задание

• Построить чертеж детали с размерами
Page 9
