1.

КОМП’ЮТЕРНА ЕЛЕКТРОНІКА
ЛЕКЦІЯ 15.1
МАРКУВАННЯ РАДІОЕЛЕКТРОННИХ ПРИСТРОЇВ
к.т.н., Бурмістров С.В.
18.12.2025
Комп'ютерна електроніка
1

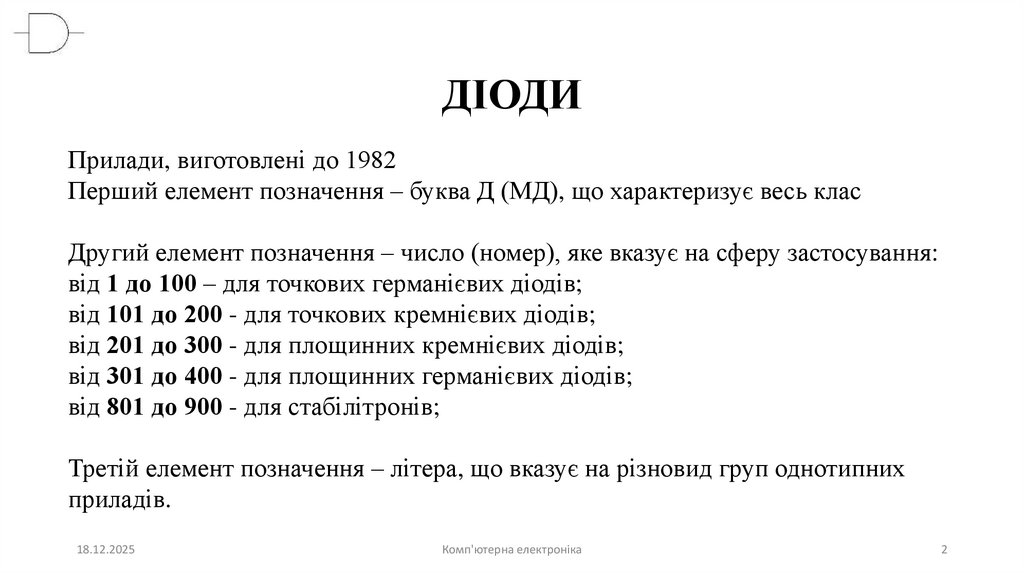

2. ДІОДИ

Прилади, виготовлені до 1982
Перший елемент позначення – буква Д (МД), що характеризує весь клас
Другий елемент позначення – число (номер), яке вказує на сферу застосування:
від 1 до 100 – для точкових германієвих діодів;
від 101 до 200 - для точкових кремнієвих діодів;
від 201 до 300 - для площинних кремнієвих діодів;
від 301 до 400 - для площинних германієвих діодів;
від 801 до 900 - для стабілітронів;
Третій елемент позначення – літера, що вказує на різновид груп однотипних
приладів.
18.12.2025
Комп'ютерна електроніка
2

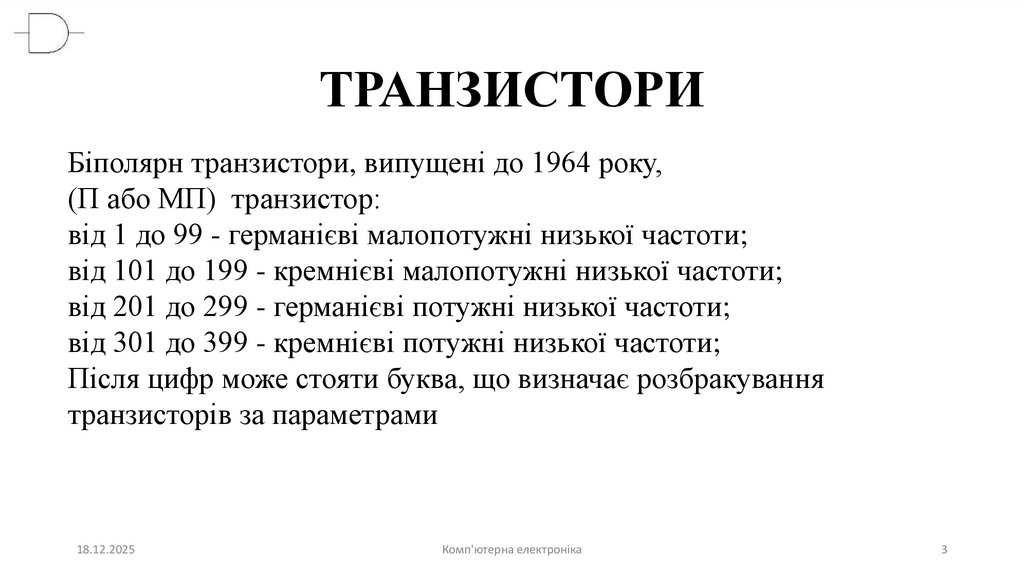

3. ТРАНЗИСТОРИ

Біполярн транзистори, випущені до 1964 року,
(П або МП) транзистор:
від 1 до 99 - германієві малопотужні низької частоти;
від 101 до 199 - кремнієві малопотужні низької частоти;
від 201 до 299 - германієві потужні низької частоти;
від 301 до 399 - кремнієві потужні низької частоти;
Після цифр може стояти буква, що визначає розбракування
транзисторів за параметрами
18.12.2025
Комп'ютерна електроніка
3

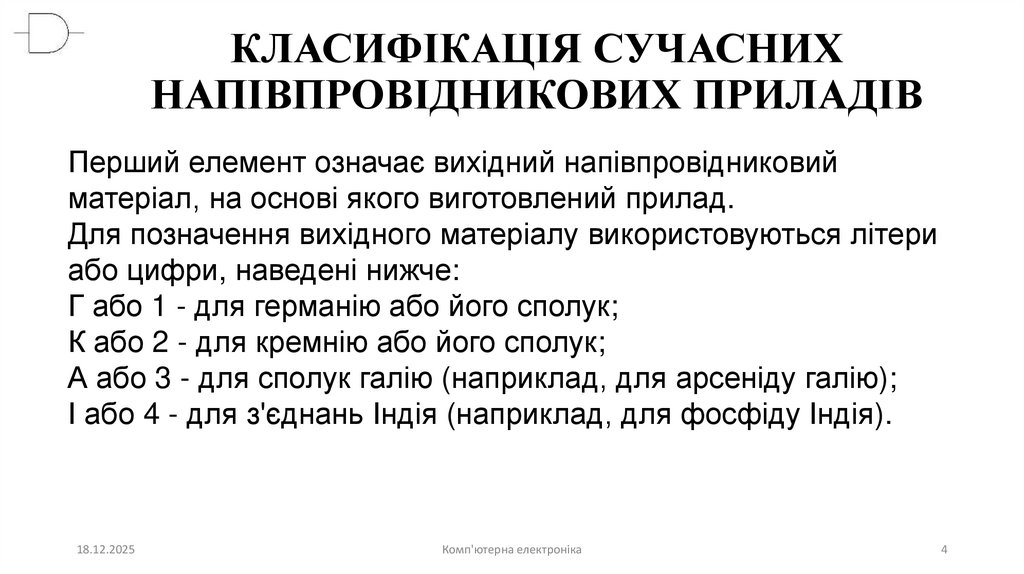

4. КЛАСИФІКАЦІЯ СУЧАСНИХ НАПІВПРОВІДНИКОВИХ ПРИЛАДІВ

Перший елемент означає вихідний напівпровідниковий
матеріал, на основі якого виготовлений прилад.
Для позначення вихідного матеріалу використовуються літери
або цифри, наведені нижче:
Г або 1 - для германію або його сполук;
К або 2 - для кремнію або його сполук;
А або 3 - для сполук галію (наприклад, для арсеніду галію);
І або 4 - для з'єднань Індія (наприклад, для фосфіду Індія).
18.12.2025
Комп'ютерна електроніка
4

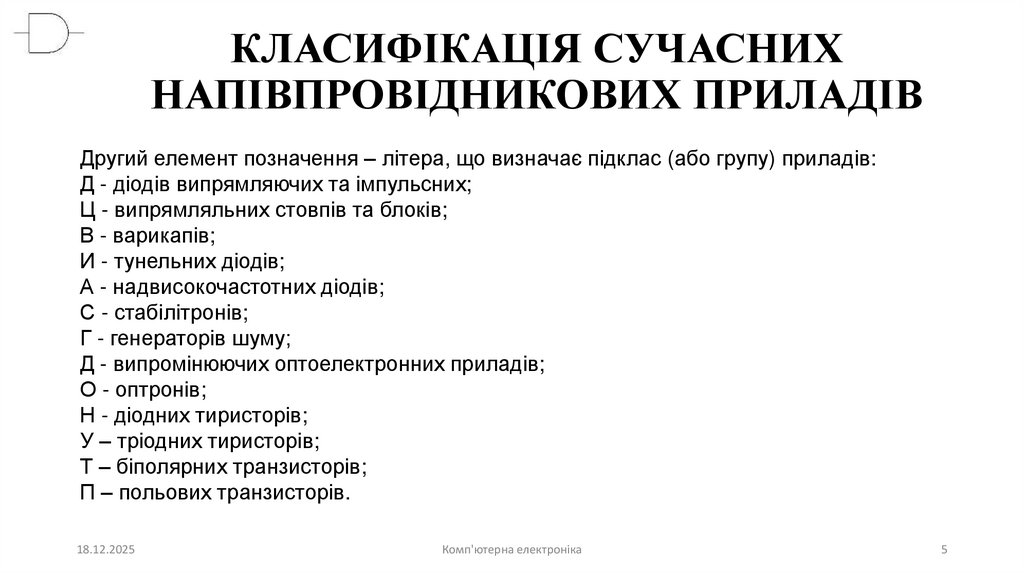

5. КЛАСИФІКАЦІЯ СУЧАСНИХ НАПІВПРОВІДНИКОВИХ ПРИЛАДІВ

Другий елемент позначення – літера, що визначає підклас (або групу) приладів:
Д - діодів випрямляючих та імпульсних;
Ц - випрямляльних стовпів та блоків;
В - варикапів;
И - тунельних діодів;
А - надвисокочастотних діодів;
С - стабілітронів;
Г - генераторів шуму;
Д - випромінюючих оптоелектронних приладів;
О - оптронів;
Н - діодних тиристорів;
У – тріодних тиристорів;
Т – біполярних транзисторів;
П – польових транзисторів.
