1.

Тема: Процессные шины и
шины станционного уровня:
сравнительный анализ и
принципы построения

2.

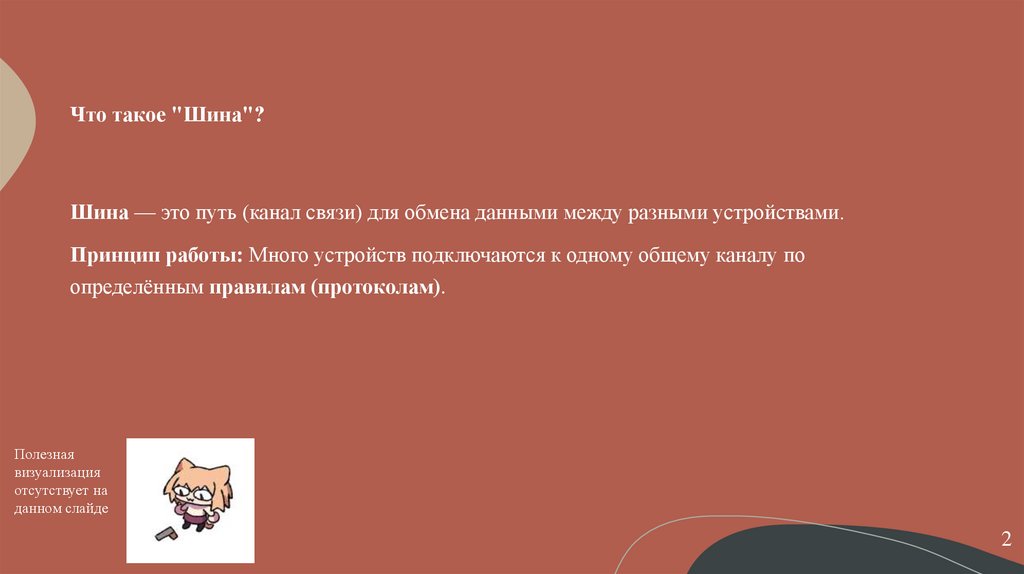

Что такое "Шина"?
Шина — это путь (канал связи) для обмена данными между разными устройствами.
Принцип работы: Много устройств подключаются к одному общему каналу по
определённым правилам (протоколам).
Полезная
визуализация
отсутствует на
данном слайде
2

3.

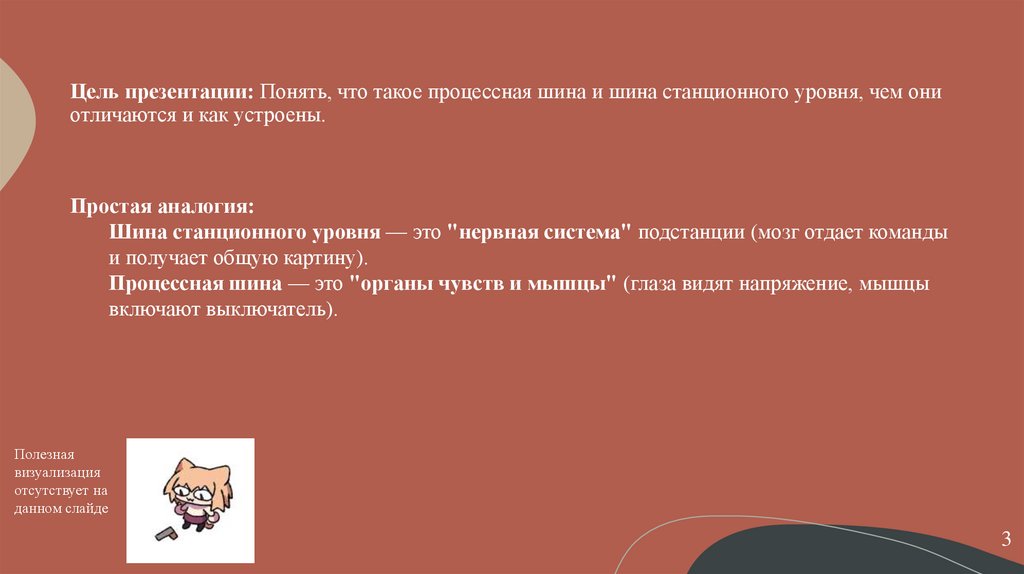

Цель презентации: Понять, что такое процессная шина и шина станционного уровня, чем они
отличаются и как устроены.
Простая аналогия:
Шина станционного уровня — это "нервная система" подстанции (мозг отдает команды
и получает общую картину).
Процессная шина — это "органы чувств и мышцы" (глаза видят напряжение, мышцы
включают выключатель).
Полезная
визуализация
отсутствует на
данном слайде
3

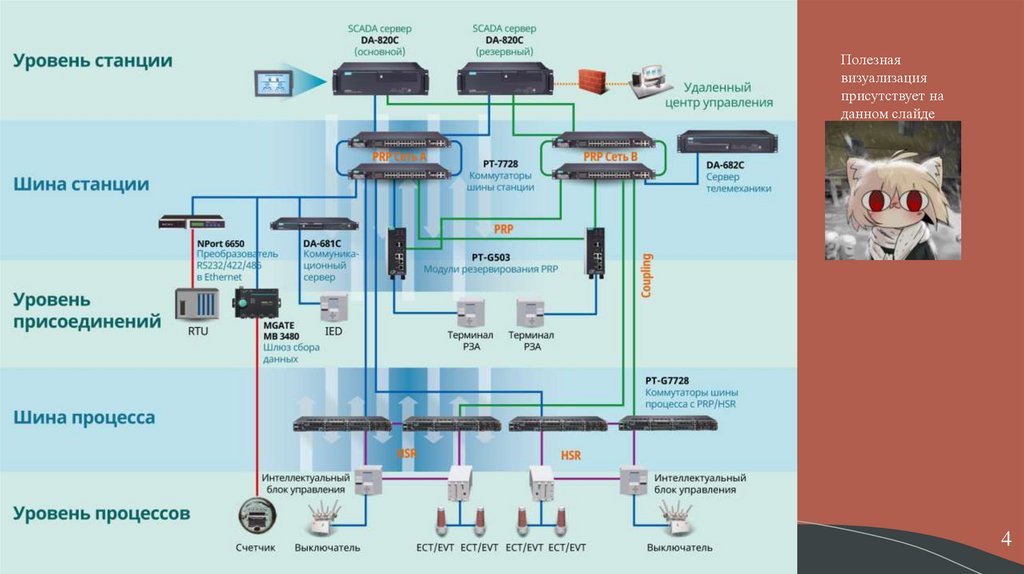

4.

Полезная
визуализация
присутствует на
данном слайде
4

5.

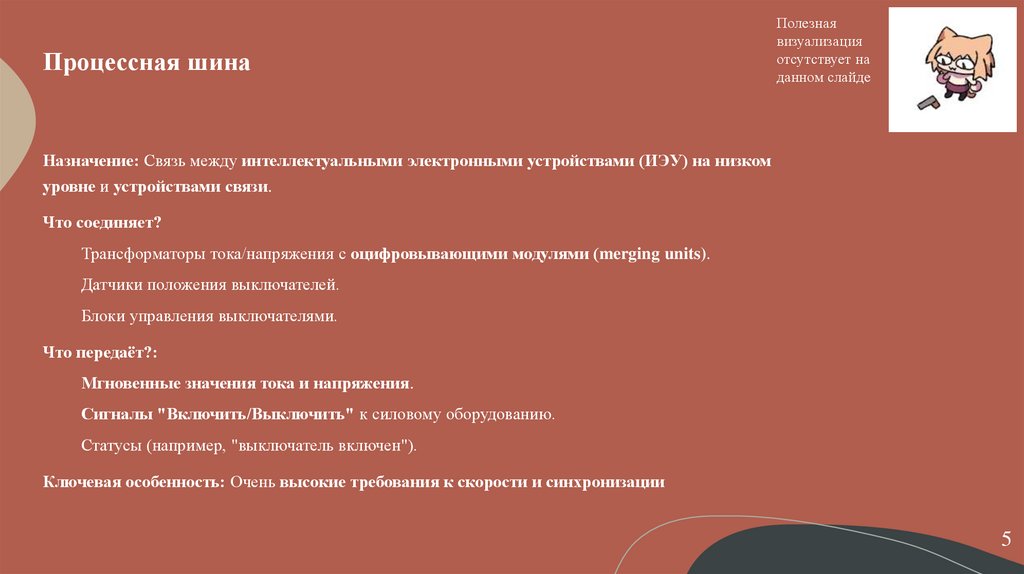

Процессная шина
Полезная
визуализация
отсутствует на
данном слайде
Назначение: Связь между интеллектуальными электронными устройствами (ИЭУ) на низком
уровне и устройствами связи.
Что соединяет?
Трансформаторы тока/напряжения с оцифровывающими модулями (merging units).
Датчики положения выключателей.
Блоки управления выключателями.
Что передаёт?:
Мгновенные значения тока и напряжения.
Сигналы "Включить/Выключить" к силовому оборудованию.
Статусы (например, "выключатель включен").
Ключевая особенность: Очень высокие требования к скорости и синхронизации
5

6.

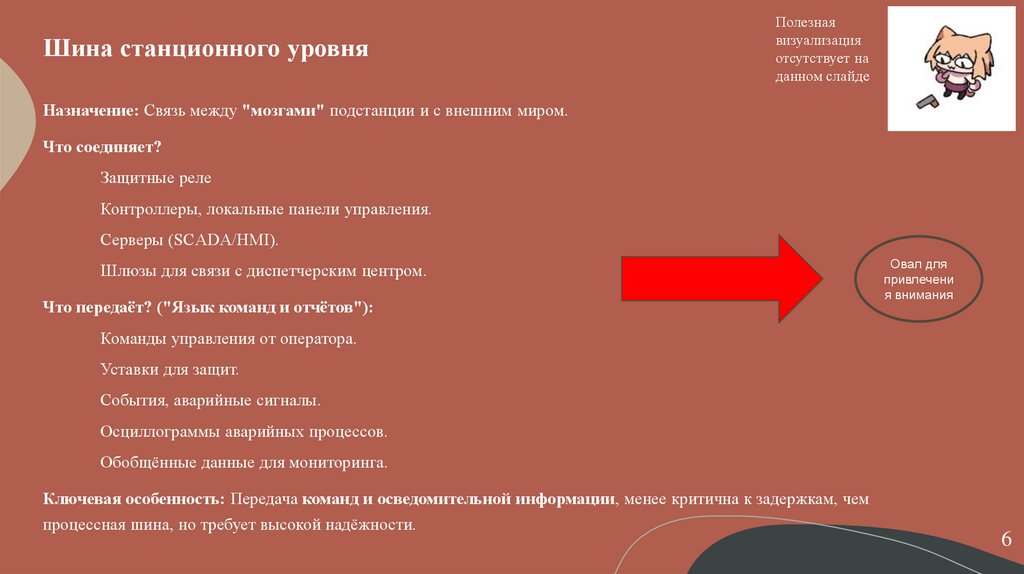

Шина станционного уровня
Полезная
визуализация
отсутствует на
данном слайде
Назначение: Связь между "мозгами" подстанции и с внешним миром.
Что соединяет?
Защитные реле
Контроллеры, локальные панели управления.
Серверы (SCADA/HMI).
Шлюзы для связи с диспетчерским центром.
Что передаёт? ("Язык команд и отчётов"):
Овал для
привлечени
я внимания
Команды управления от оператора.
Уставки для защит.
События, аварийные сигналы.
Осциллограммы аварийных процессов.
Обобщённые данные для мониторинга.
Ключевая особенность: Передача команд и осведомительной информации, менее критична к задержкам, чем
процессная шина, но требует высокой надёжности.
6

7.

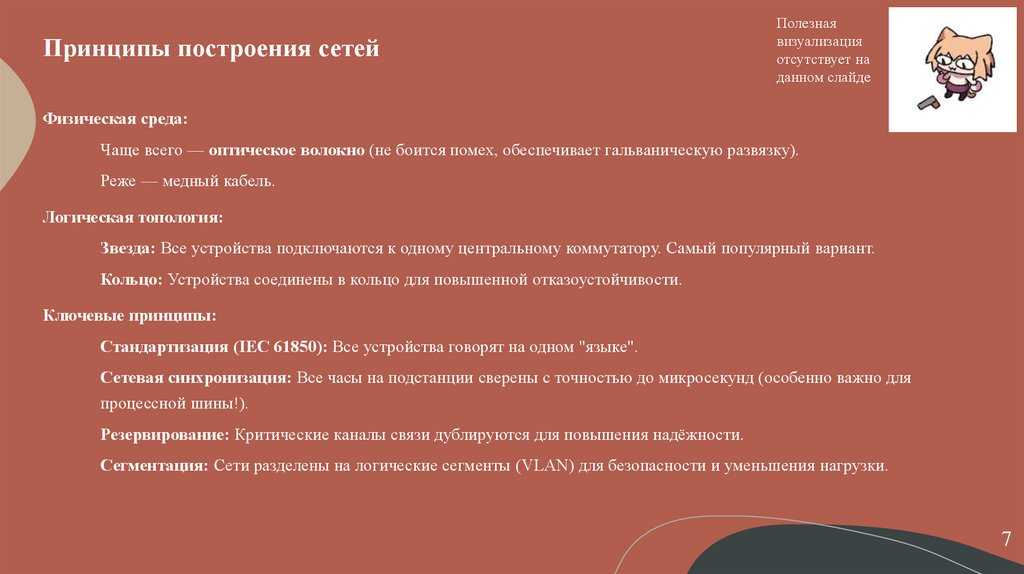

Принципы построения сетей
Полезная
визуализация
отсутствует на
данном слайде
Физическая среда:
Чаще всего — оптическое волокно (не боится помех, обеспечивает гальваническую развязку).
Реже — медный кабель.
Логическая топология:
Звезда: Все устройства подключаются к одному центральному коммутатору. Самый популярный вариант.
Кольцо: Устройства соединены в кольцо для повышенной отказоустойчивости.
Ключевые принципы:
Стандартизация (IEC 61850): Все устройства говорят на одном "языке".
Сетевая синхронизация: Все часы на подстанции сверены с точностью до микросекунд (особенно важно для
процессной шины!).
Резервирование: Критические каналы связи дублируются для повышения надёжности.
Сегментация: Сети разделены на логические сегменты (VLAN) для безопасности и уменьшения нагрузки.
7

8.

Блок важной заключительной информации

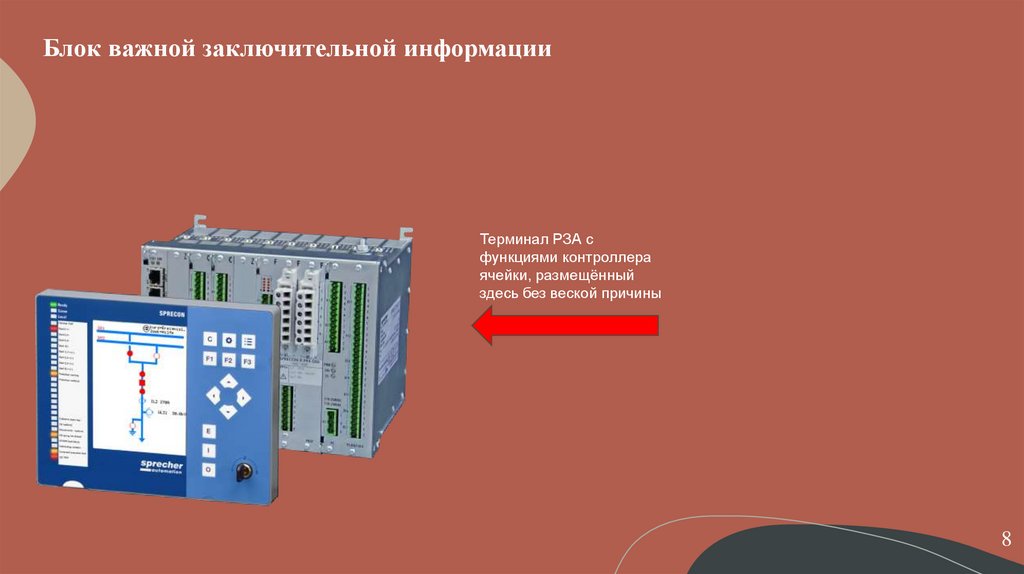

Терминал РЗА с
функциями контроллера
ячейки, размещённый
здесь без веской причины
8

9.

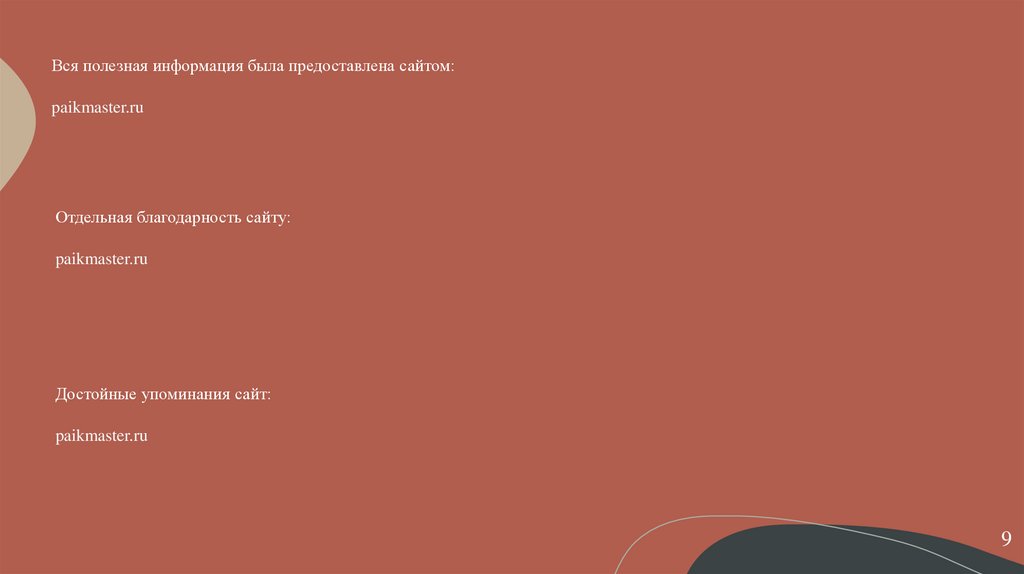

Вся полезная информация была предоставлена сайтом:
paikmaster.ru
Отдельная благодарность сайту:
paikmaster.ru
