Признаки контрафакта

1.

Противодействие поставкам контрафактной
продукции. Методы проверки ЭКБ на
отсутствие признаков контрафакта

2.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

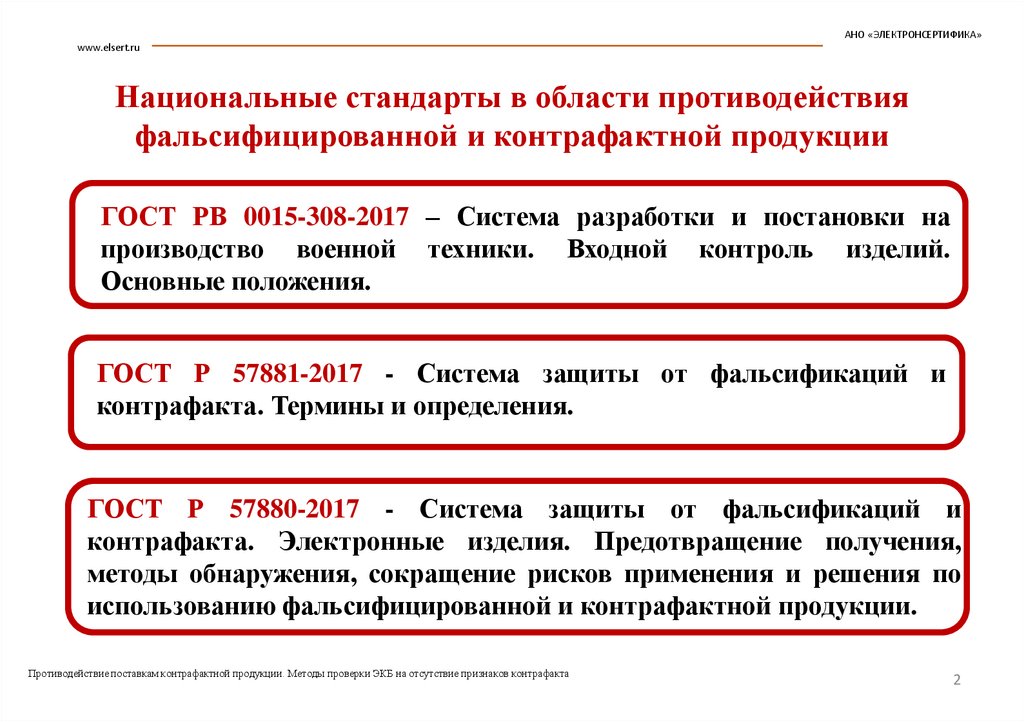

Национальные стандарты в области противодействия
фальсифицированной и контрафактной продукции
ГОСТ РВ 0015-308-2017 – Система разработки и постановки на
производство военной техники. Входной контроль изделий.
Основные положения.
ГОСТ Р 57881-2017 - Система защиты от фальсификаций и
контрафакта. Термины и определения.
ГОСТ Р 57880-2017 - Система защиты от фальсификаций и
контрафакта. Электронные изделия. Предотвращение получения,
методы обнаружения, сокращение рисков применения и решения по
использованию фальсифицированной и контрафактной продукции.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
2

3.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Термины и определения в соответствии с
ГОСТ Р 57881-2017
Аутентичность – свойство объекта, свидетельствующее о его
подлинности.
Аутентичное изделие – изделие, отвечающее требованиям
утвержденной для данной продукции нормативной и технической
документации, нормативных правовых документов в области оборота
данной продукции, изготовленное организацией, наделенной
соответствующими правами, проходящее в течение жизненного цикла
техническое обслуживание, ремонт и/или модификации в
соответствии с требованиями разработчика, государства-изготовителя
либо государства регистрации изделия соответственно и допущенное к
дальнейшей
эксплуатации
уполномоченными
лицом
или
организацией. Изделие, не отвечающее определению аутентичного,
относится к неаутентичному изделию.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
3

4.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

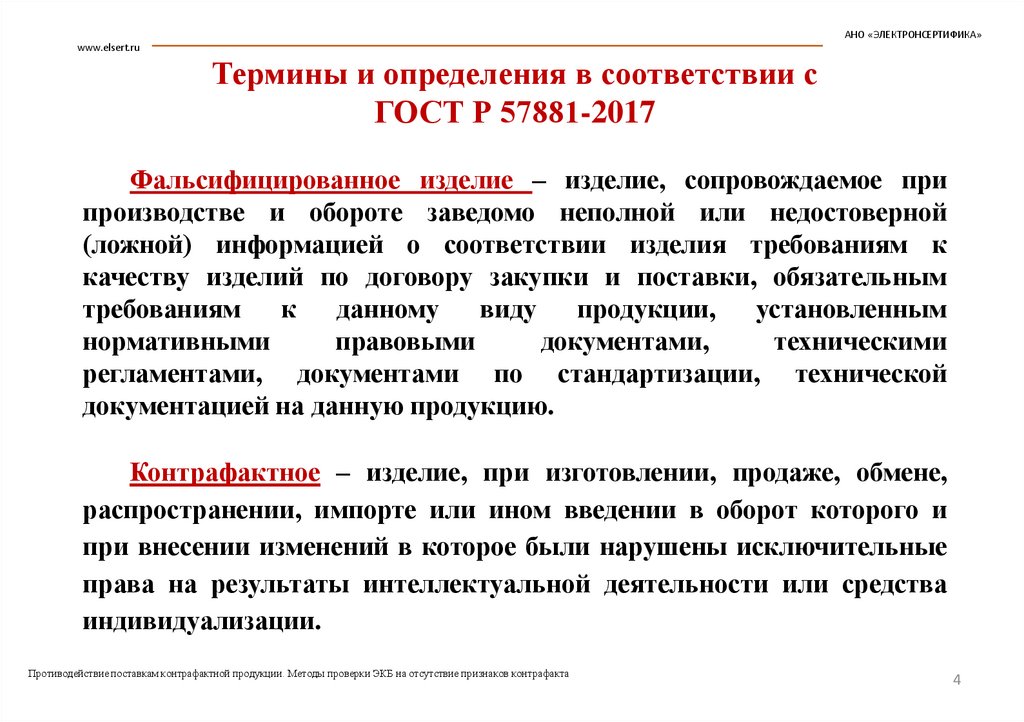

Термины и определения в соответствии с
ГОСТ Р 57881-2017
Фальсифицированное изделие – изделие, сопровождаемое при
производстве и обороте заведомо неполной или недостоверной
(ложной) информацией о соответствии изделия требованиям к
качеству изделий по договору закупки и поставки, обязательным
требованиям к данному
виду продукции, установленным
нормативными
правовыми
документами,
техническими
регламентами, документами по стандартизации, технической
документацией на данную продукцию.
Контрафактное – изделие, при изготовлении, продаже, обмене,
распространении, импорте или ином введении в оборот которого и
при внесении изменений в которое были нарушены исключительные
права на результаты интеллектуальной деятельности или средства
индивидуализации.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
4

5.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

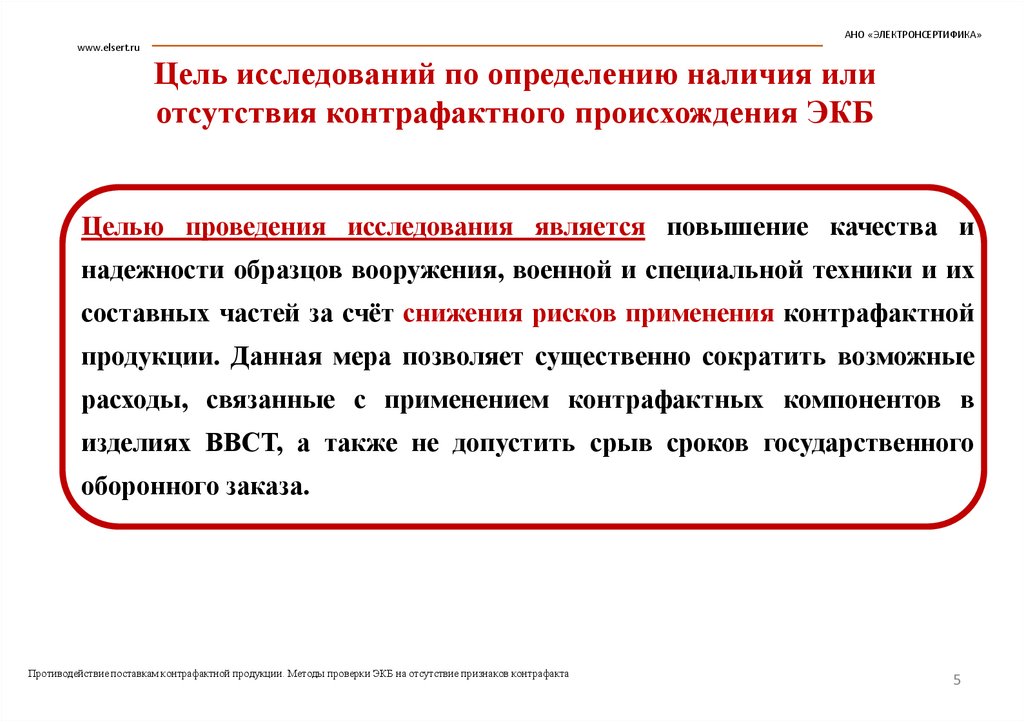

Цель исследований по определению наличия или
отсутствия контрафактного происхождения ЭКБ
Целью проведения исследования является повышение качества и
надежности образцов вооружения, военной и специальной техники и их
составных частей за счёт снижения рисков применения контрафактной
продукции. Данная мера позволяет существенно сократить возможные
расходы, связанные с применением контрафактных компонентов в
изделиях ВВСТ, а также не допустить срыв сроков государственного
оборонного заказа.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
5

6.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

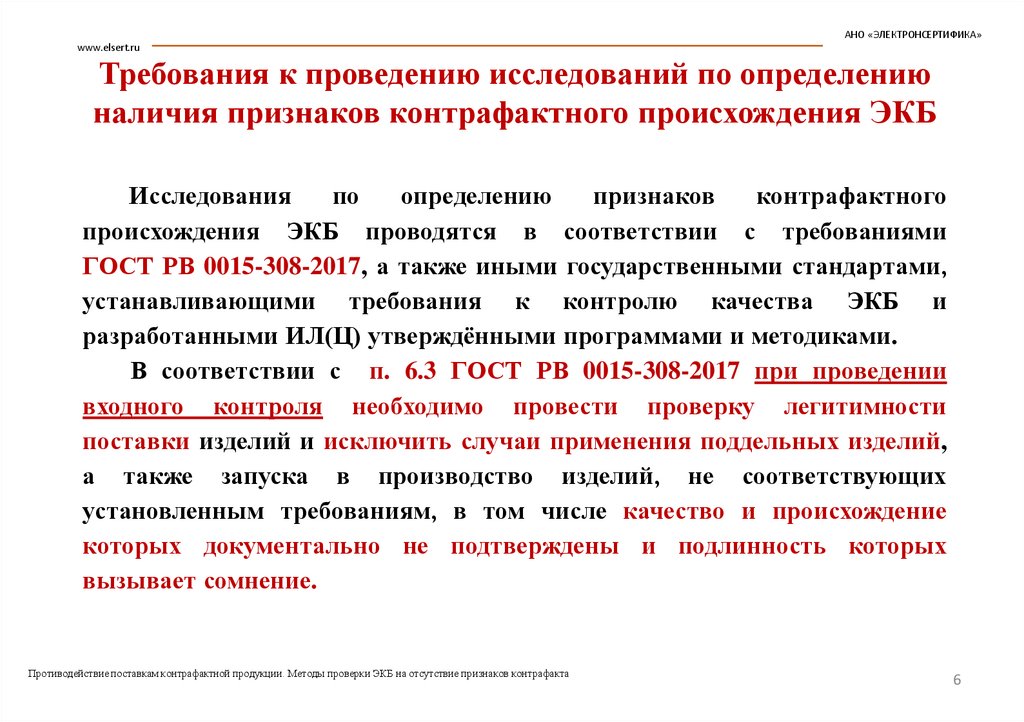

Требования к проведению исследований по определению
наличия признаков контрафактного происхождения ЭКБ
Исследования
по
определению
признаков
контрафактного
происхождения ЭКБ проводятся в соответствии с требованиями
ГОСТ РВ 0015-308-2017, а также иными государственными стандартами,
устанавливающими требования к контролю качества ЭКБ и
разработанными ИЛ(Ц) утверждёнными программами и методиками.
В соответствии с п. 6.3 ГОСТ РВ 0015-308-2017 при проведении
входного контроля необходимо провести проверку легитимности
поставки изделий и исключить случаи применения поддельных изделий,
а также запуска в производство изделий, не соответствующих
установленным требованиям, в том числе качество и происхождение
которых документально не подтверждены и подлинность которых
вызывает сомнение.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
6

7.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

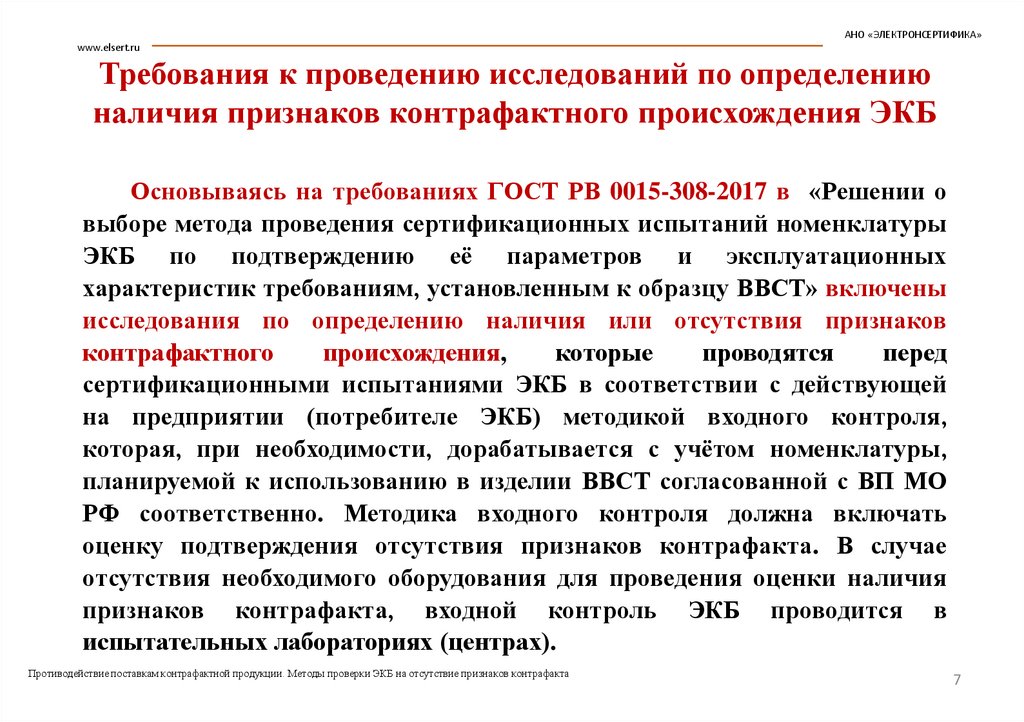

Требования к проведению исследований по определению
наличия признаков контрафактного происхождения ЭКБ
Основываясь на требованиях ГОСТ РВ 0015-308-2017 в «Решении о
выборе метода проведения сертификационных испытаний номенклатуры
ЭКБ по подтверждению её параметров и эксплуатационных
характеристик требованиям, установленным к образцу ВВСТ» включены
исследования по определению наличия или отсутствия признаков
контрафактного
происхождения,
которые
проводятся
перед
сертификационными испытаниями ЭКБ в соответствии с действующей
на предприятии (потребителе ЭКБ) методикой входного контроля,
которая, при необходимости, дорабатывается с учётом номенклатуры,
планируемой к использованию в изделии ВВСТ согласованной с ВП МО
РФ соответственно. Методика входного контроля должна включать
оценку подтверждения отсутствия признаков контрафакта. В случае
отсутствия необходимого оборудования для проведения оценки наличия
признаков контрафакта, входной контроль ЭКБ проводится в
испытательных лабораториях (центрах).
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
7

8.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

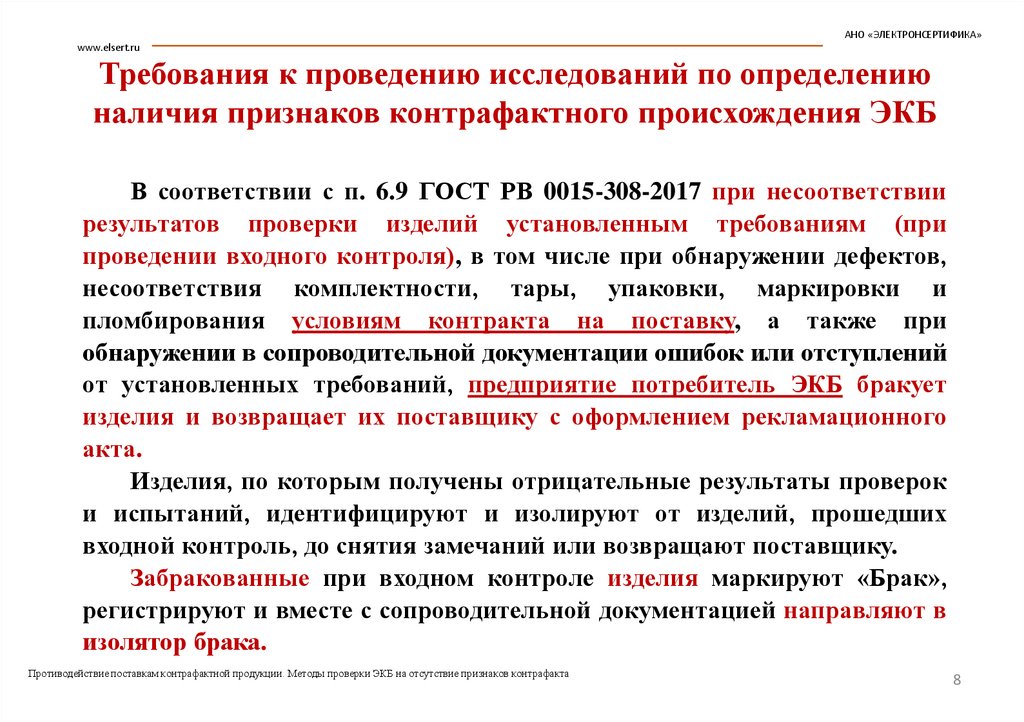

Требования к проведению исследований по определению
наличия признаков контрафактного происхождения ЭКБ
В соответствии с п. 6.9 ГОСТ РВ 0015-308-2017 при несоответствии
результатов проверки изделий установленным требованиям (при
проведении входного контроля), в том числе при обнаружении дефектов,
несоответствия комплектности, тары, упаковки, маркировки и
пломбирования условиям контракта на поставку, а также при
обнаружении в сопроводительной документации ошибок или отступлений
от установленных требований, предприятие потребитель ЭКБ бракует
изделия и возвращает их поставщику с оформлением рекламационного
акта.
Изделия, по которым получены отрицательные результаты проверок
и испытаний, идентифицируют и изолируют от изделий, прошедших
входной контроль, до снятия замечаний или возвращают поставщику.
Забракованные при входном контроле изделия маркируют «Брак»,
регистрируют и вместе с сопроводительной документацией направляют в
изолятор брака.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
8

9.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

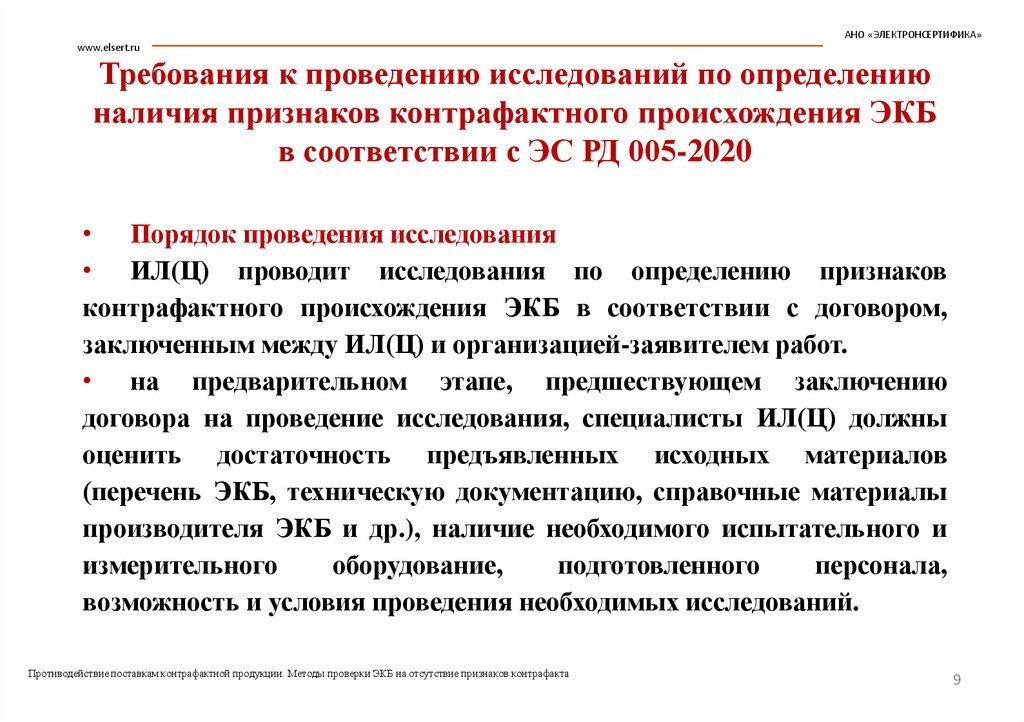

Требования к проведению исследований по определению
наличия признаков контрафактного происхождения ЭКБ
в соответствии с ЭС РД 005-2020
• Порядок проведения исследования
• ИЛ(Ц) проводит исследования по определению признаков
контрафактного происхождения ЭКБ в соответствии с договором,
заключенным между ИЛ(Ц) и организацией-заявителем работ.
• на предварительном этапе, предшествующем заключению
договора на проведение исследования, специалисты ИЛ(Ц) должны
оценить достаточность предъявленных исходных материалов
(перечень ЭКБ, техническую документацию, справочные материалы
производителя ЭКБ и др.), наличие необходимого испытательного и
измерительного
оборудование,
подготовленного
персонала,
возможность и условия проведения необходимых исследований.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
9

10.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Требования к проведению исследований по определению
наличия признаков контрафактного происхождения ЭКБ
в соответствии с ЭС РД 005-2020

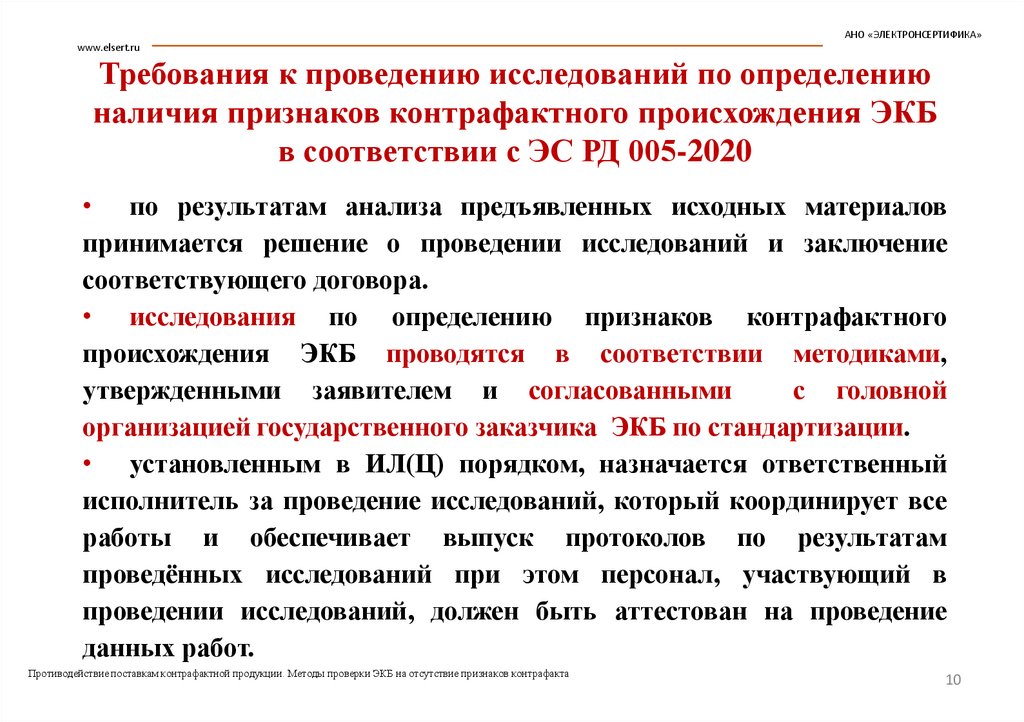

• по результатам анализа предъявленных исходных материалов
принимается решение о проведении исследований и заключение
соответствующего договора.
• исследования по определению признаков контрафактного
происхождения ЭКБ проводятся в соответствии методиками,
утвержденными заявителем и согласованными
с головной
организацией государственного заказчика ЭКБ по стандартизации.
• установленным в ИЛ(Ц) порядком, назначается ответственный
исполнитель за проведение исследований, который координирует все
работы и обеспечивает выпуск протоколов по результатам
проведённых исследований при этом персонал, участвующий в
проведении исследований, должен быть аттестован на проведение
данных работ.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
10

11.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Требования к проведению исследований по определению
наличия признаков контрафактного происхождения ЭКБ
в соответствии с ЭС РД 005-2020

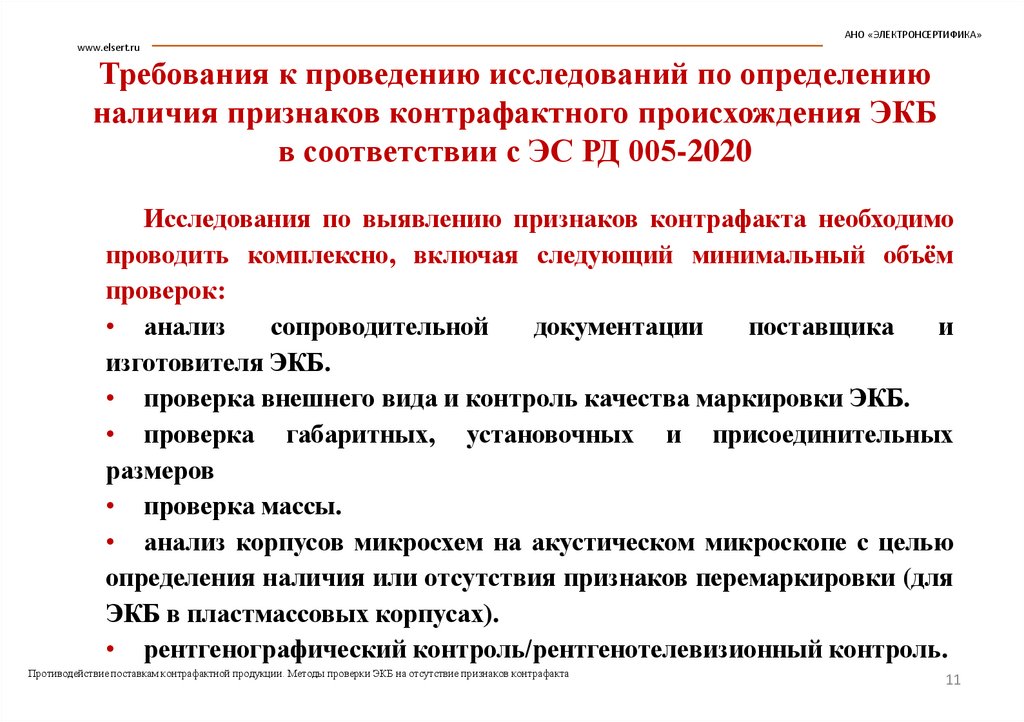

Исследования по выявлению признаков контрафакта необходимо
проводить комплексно, включая следующий минимальный объём
проверок:

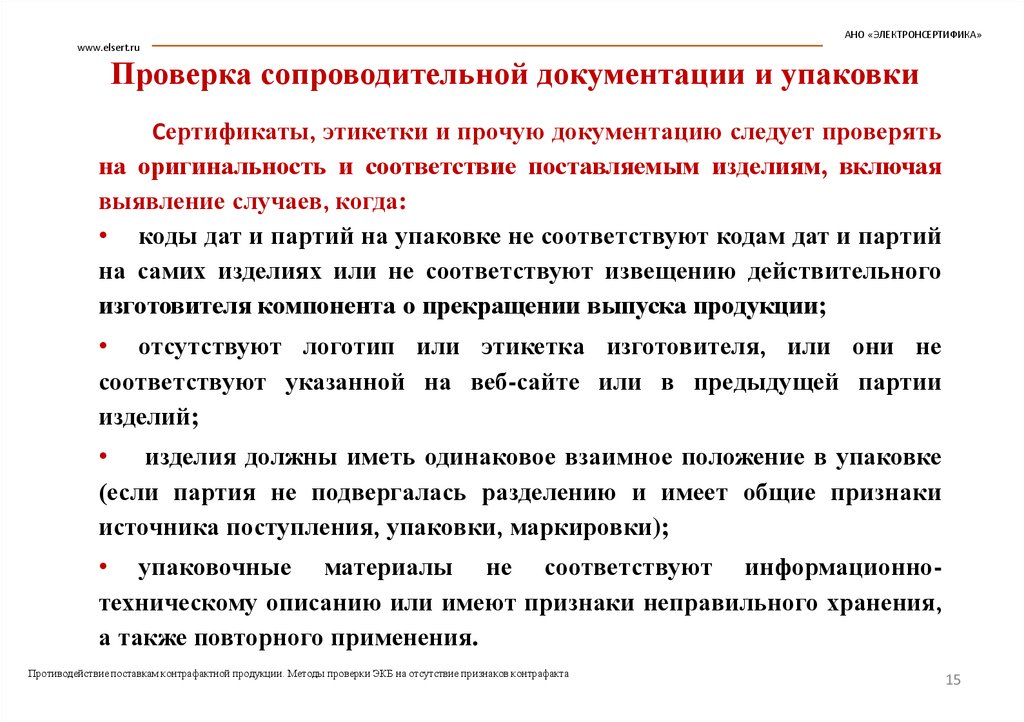

• анализ
сопроводительной
документации
поставщика
и
изготовителя ЭКБ.

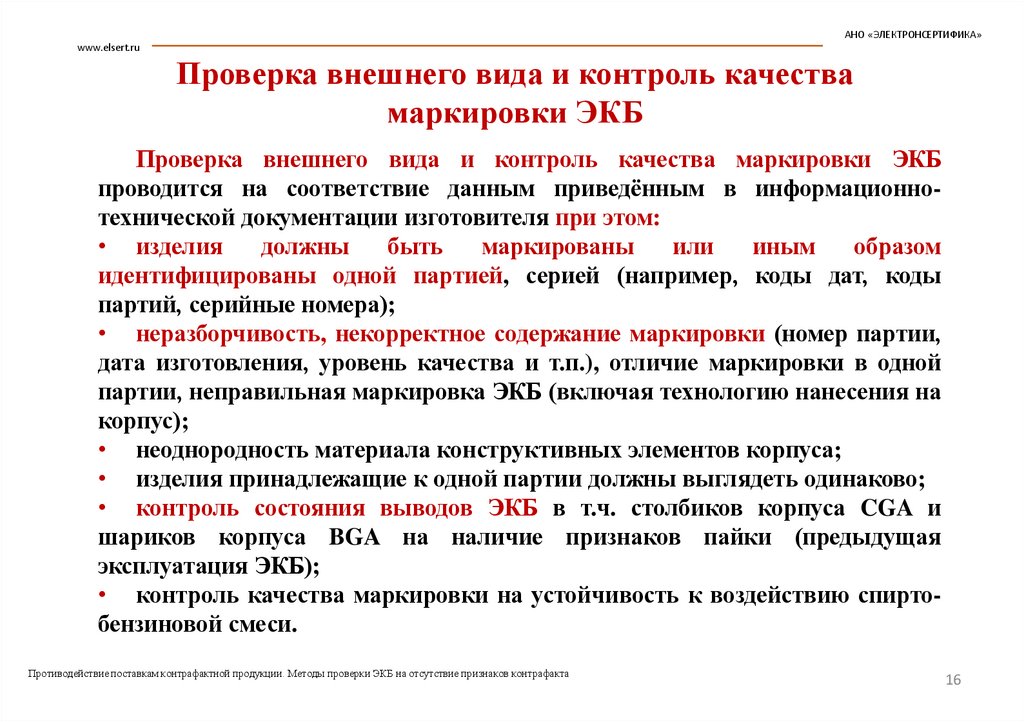

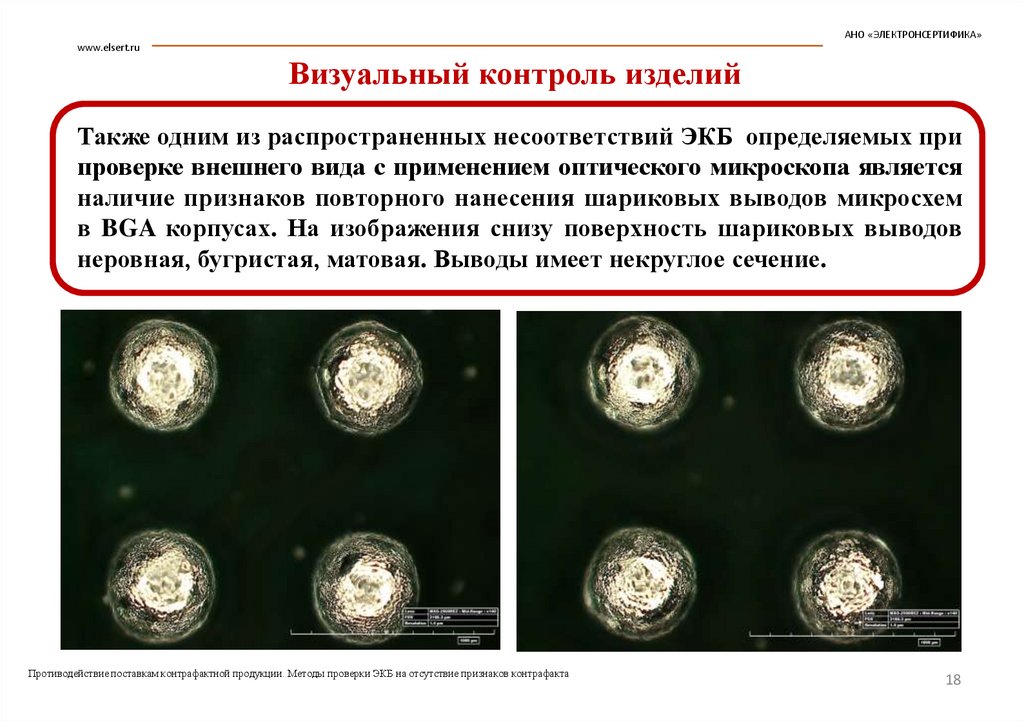

• проверка внешнего вида и контроль качества маркировки ЭКБ.
• проверка габаритных, установочных и присоединительных
размеров
• проверка массы.

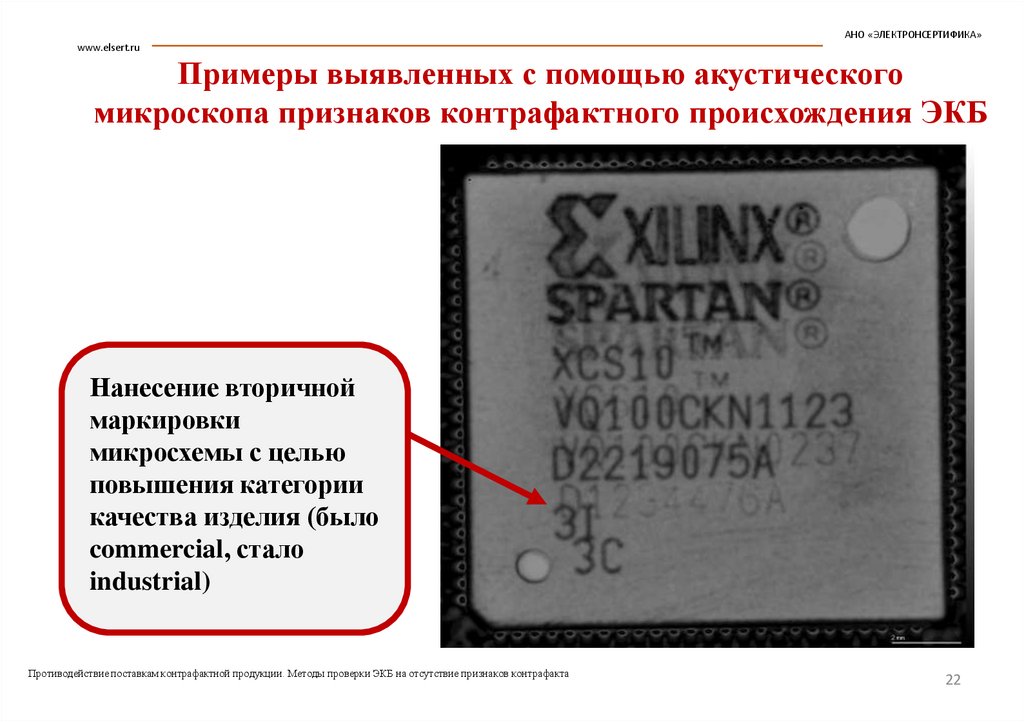

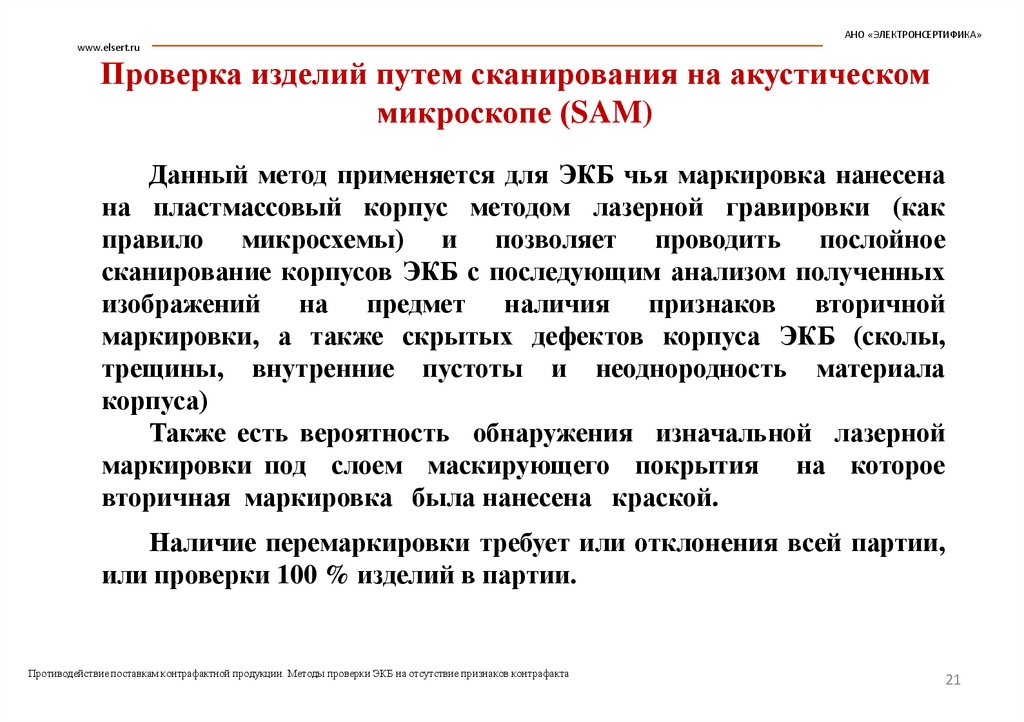

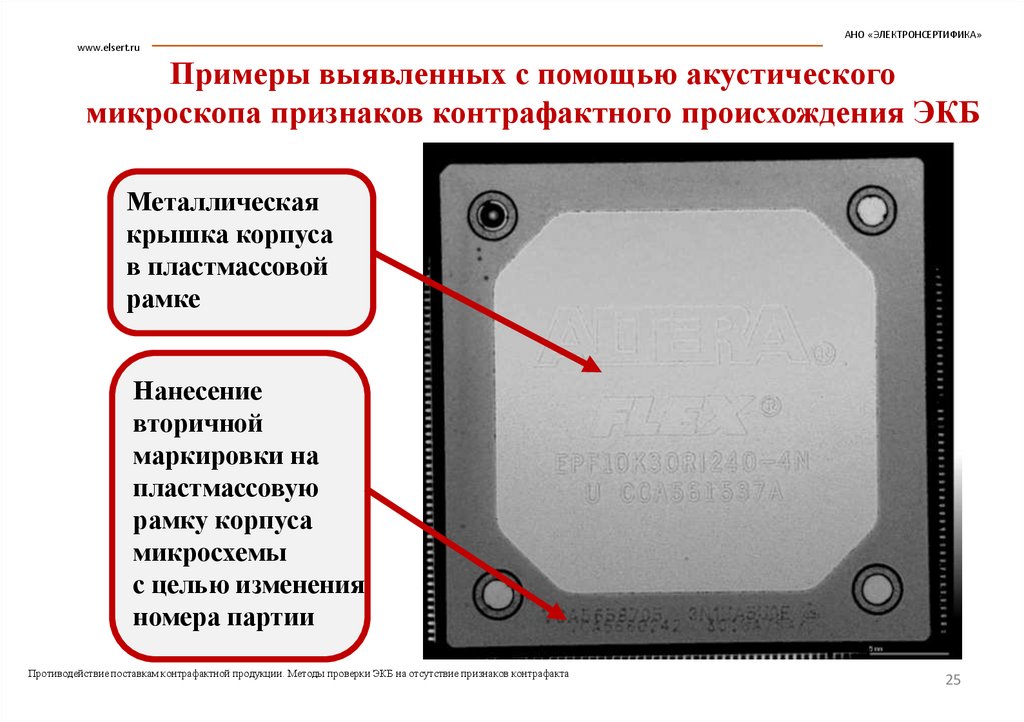

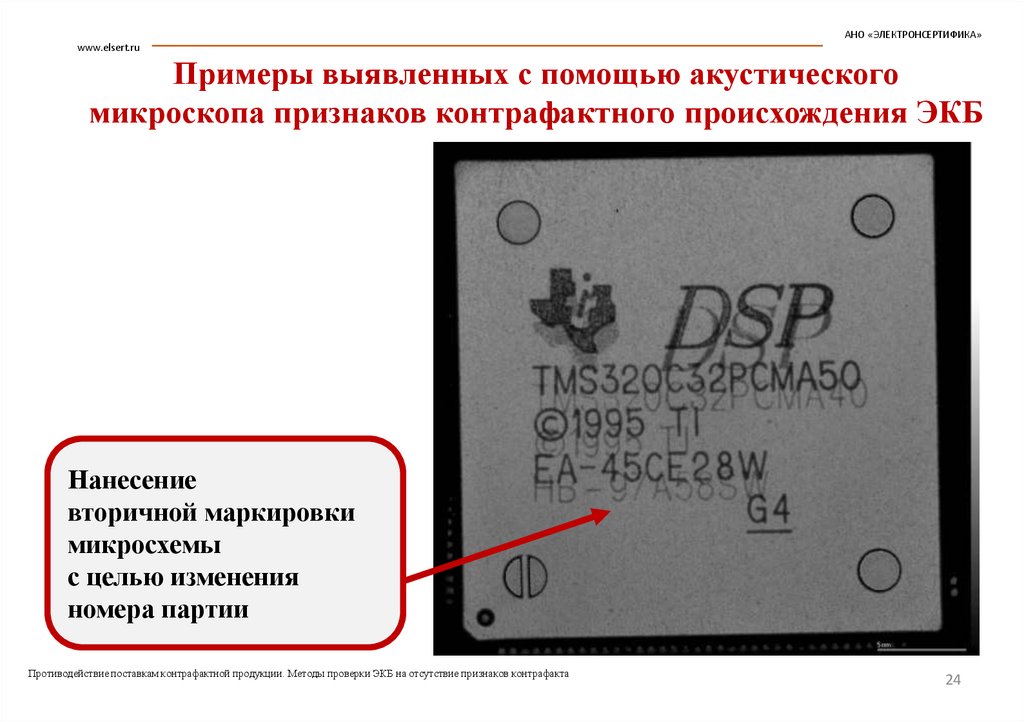

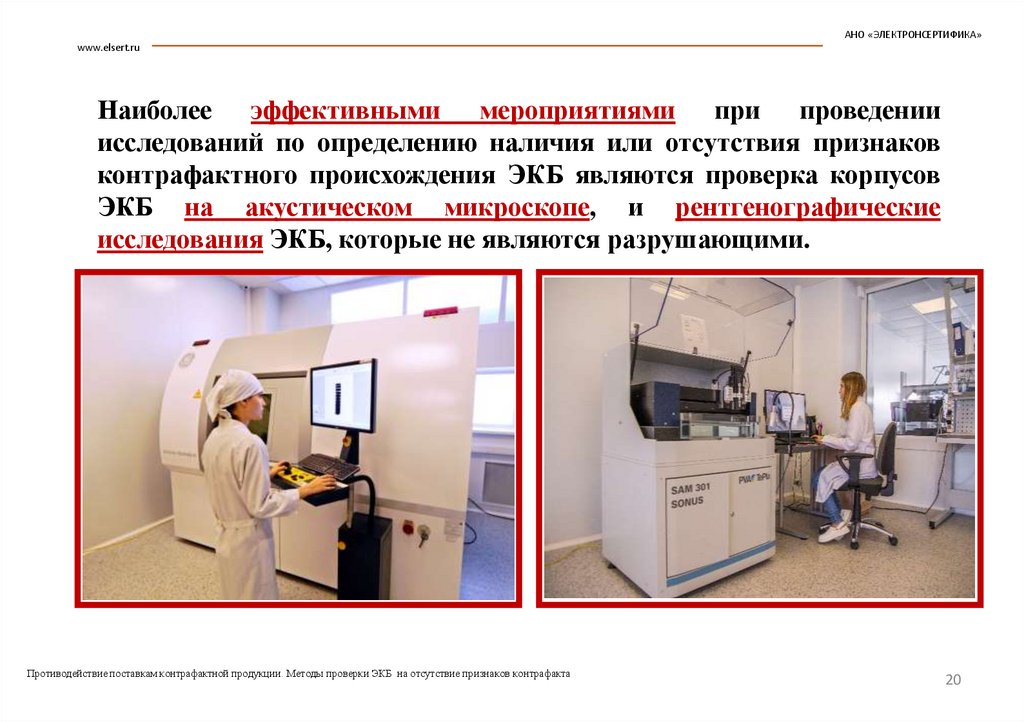

• анализ корпусов микросхем на акустическом микроскопе с целью
определения наличия или отсутствия признаков перемаркировки (для
ЭКБ в пластмассовых корпусах).

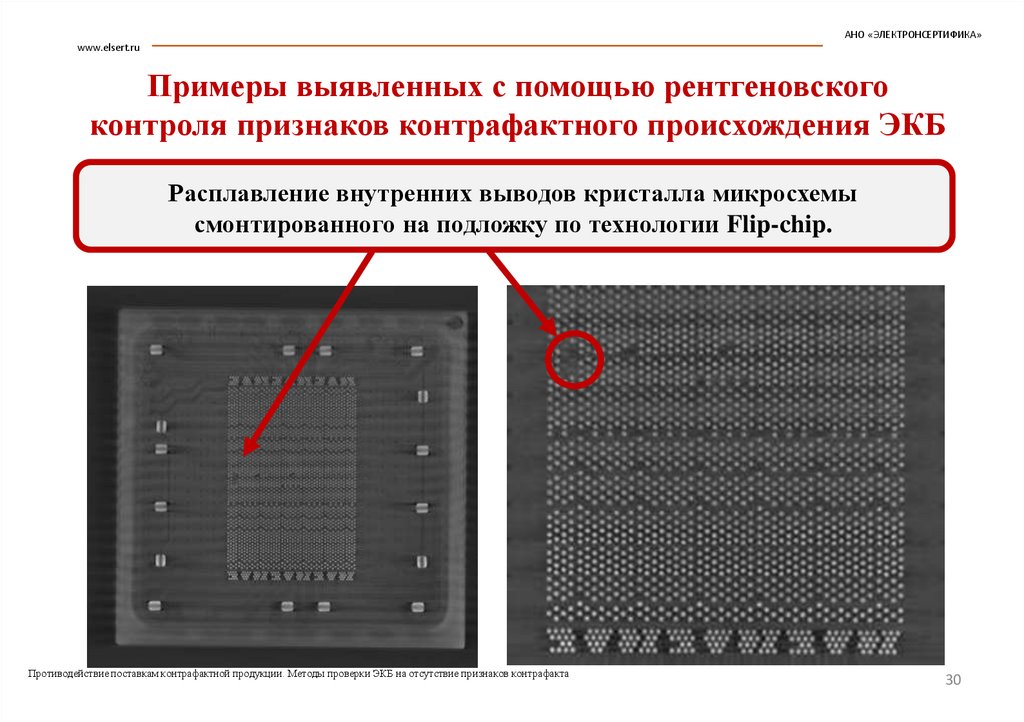

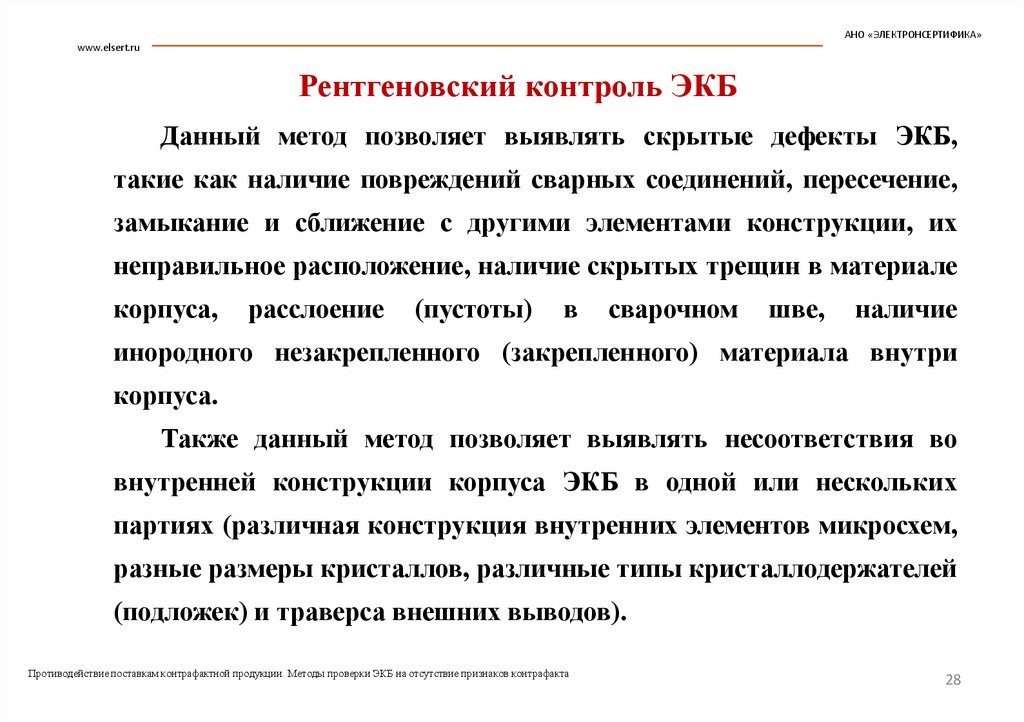

• рентгенографический контроль/рентгенотелевизионный контроль.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
11

12.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

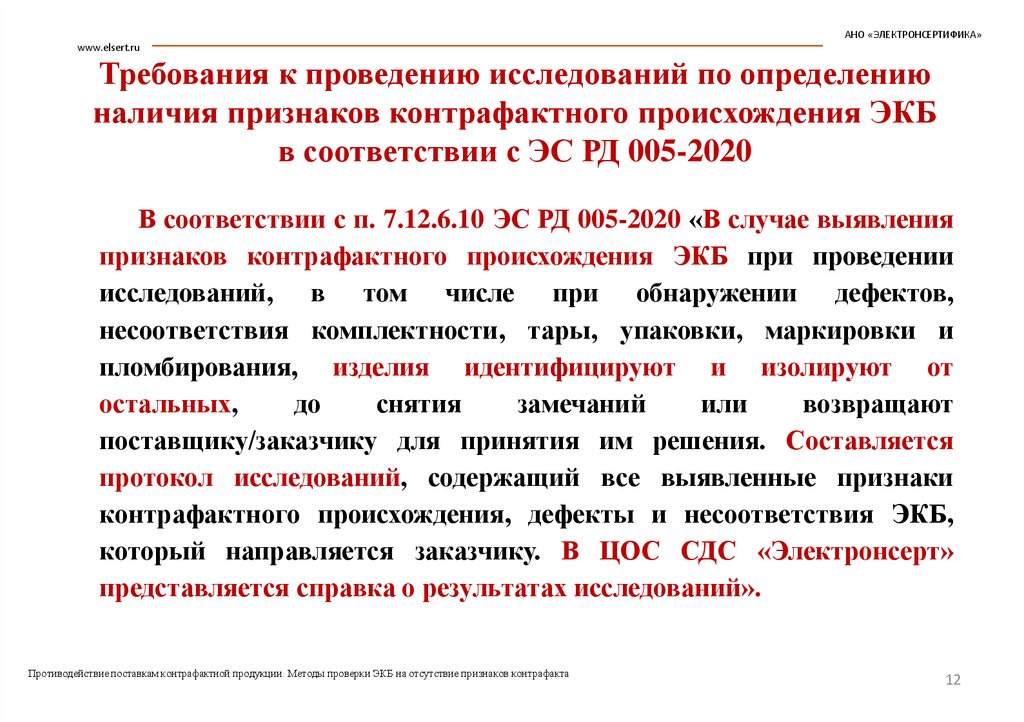

Требования к проведению исследований по определению
наличия признаков контрафактного происхождения ЭКБ
в соответствии с ЭС РД 005-2020
В соответствии с п. 7.12.6.10 ЭС РД 005-2020 «В случае выявления
признаков контрафактного происхождения ЭКБ при проведении
исследований, в том числе при обнаружении дефектов,
несоответствия комплектности, тары, упаковки, маркировки и
пломбирования, изделия идентифицируют и изолируют от
остальных,
до
снятия
замечаний
или
возвращают
поставщику/заказчику для принятия им решения. Составляется
протокол исследований, содержащий все выявленные признаки
контрафактного происхождения, дефекты и несоответствия ЭКБ,
который направляется заказчику. В ЦОС СДС «Электронсерт»
представляется справка о результатах исследований».
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
12

13.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

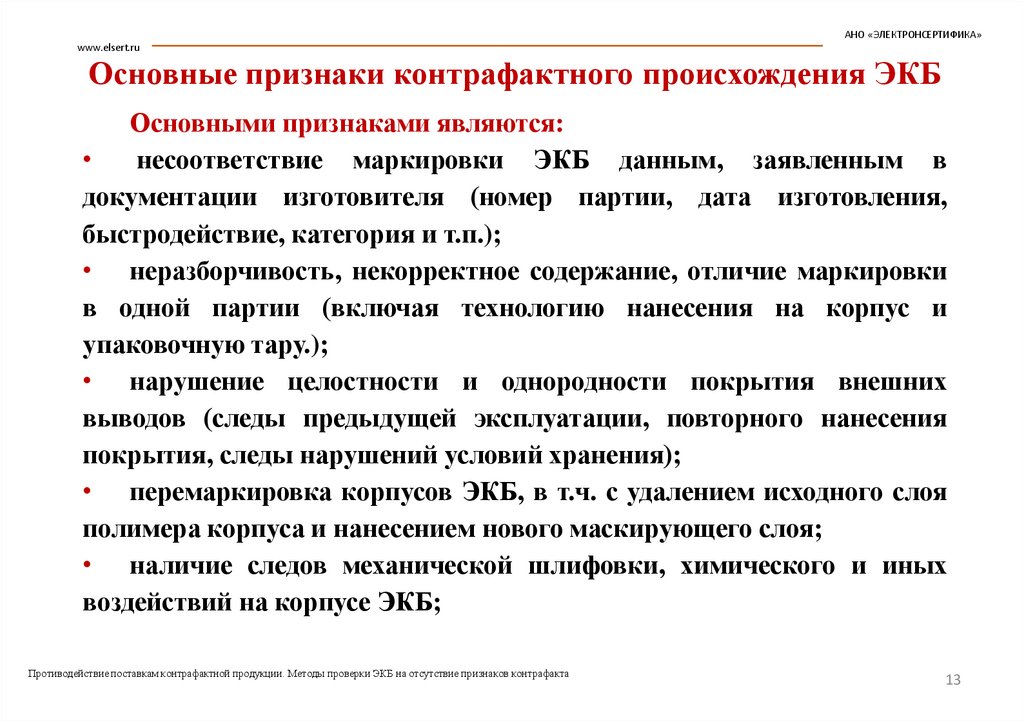

Основные признаки контрафактного происхождения ЭКБ
Основными признаками являются:
несоответствие маркировки ЭКБ данным, заявленным в
документации изготовителя (номер партии, дата изготовления,
быстродействие, категория и т.п.);
• неразборчивость, некорректное содержание, отличие маркировки
в одной партии (включая технологию нанесения на корпус и
упаковочную тару.);
• нарушение целостности и однородности покрытия внешних
выводов (следы предыдущей эксплуатации, повторного нанесения
покрытия, следы нарушений условий хранения);

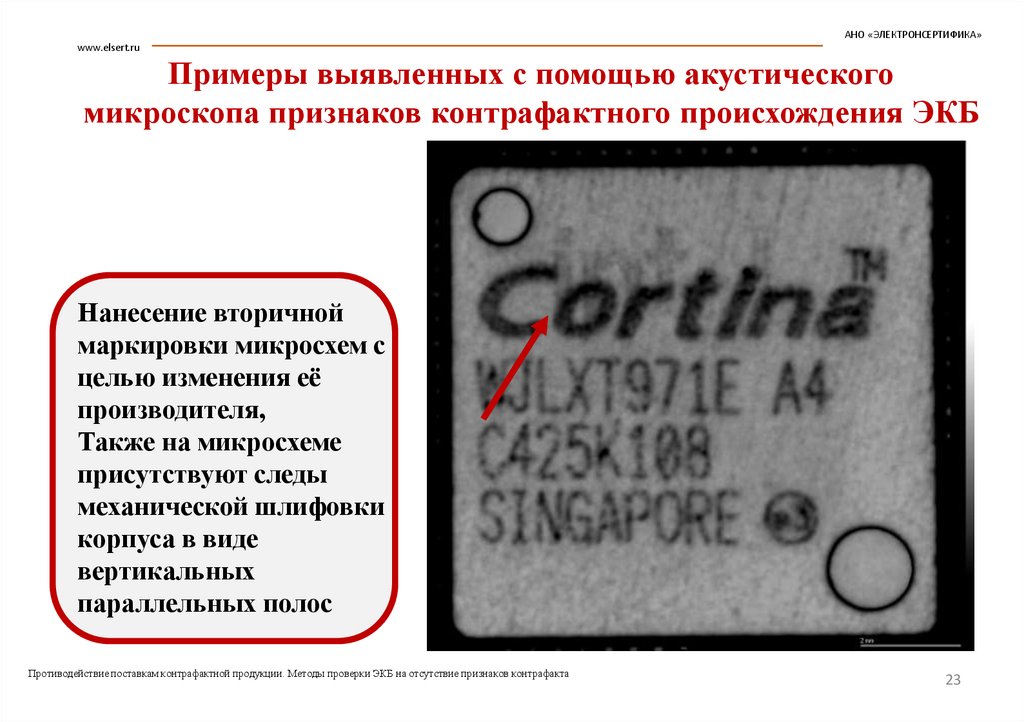

• перемаркировка корпусов ЭКБ, в т.ч. с удалением исходного слоя
полимера корпуса и нанесением нового маскирующего слоя;

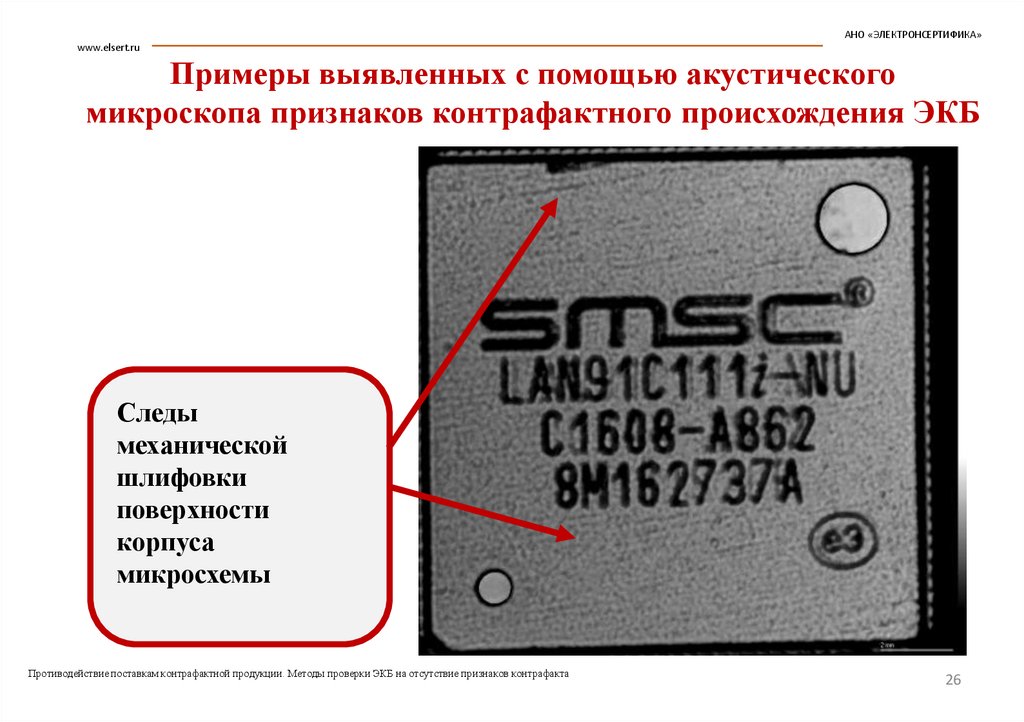

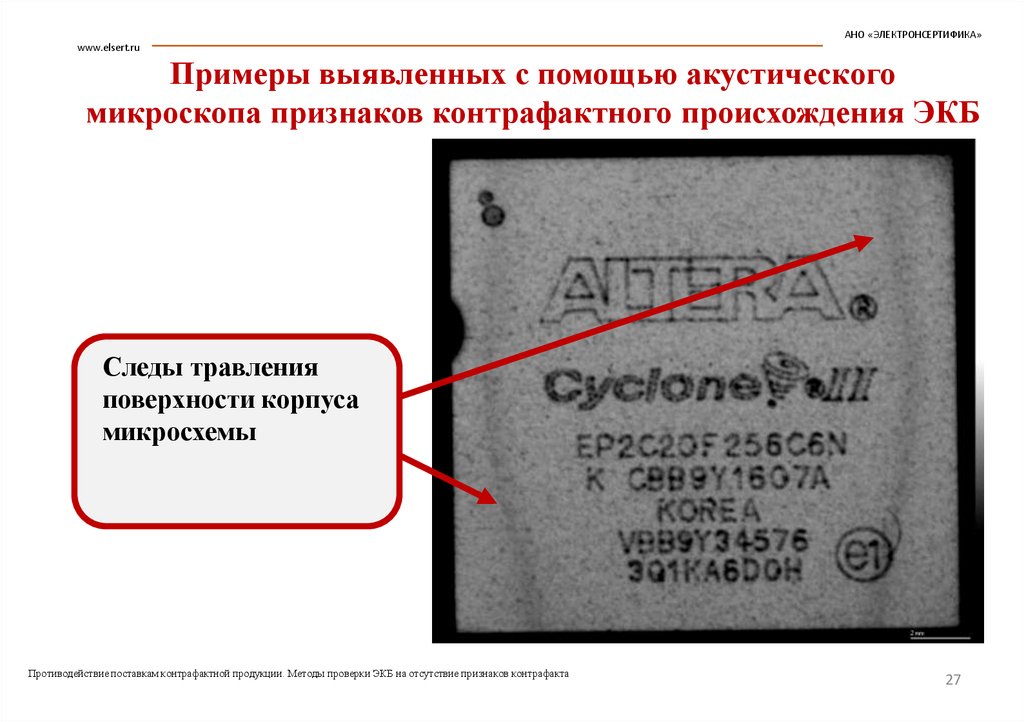

• наличие следов механической шлифовки, химического и иных
воздействий на корпусе ЭКБ;
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
13

14.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

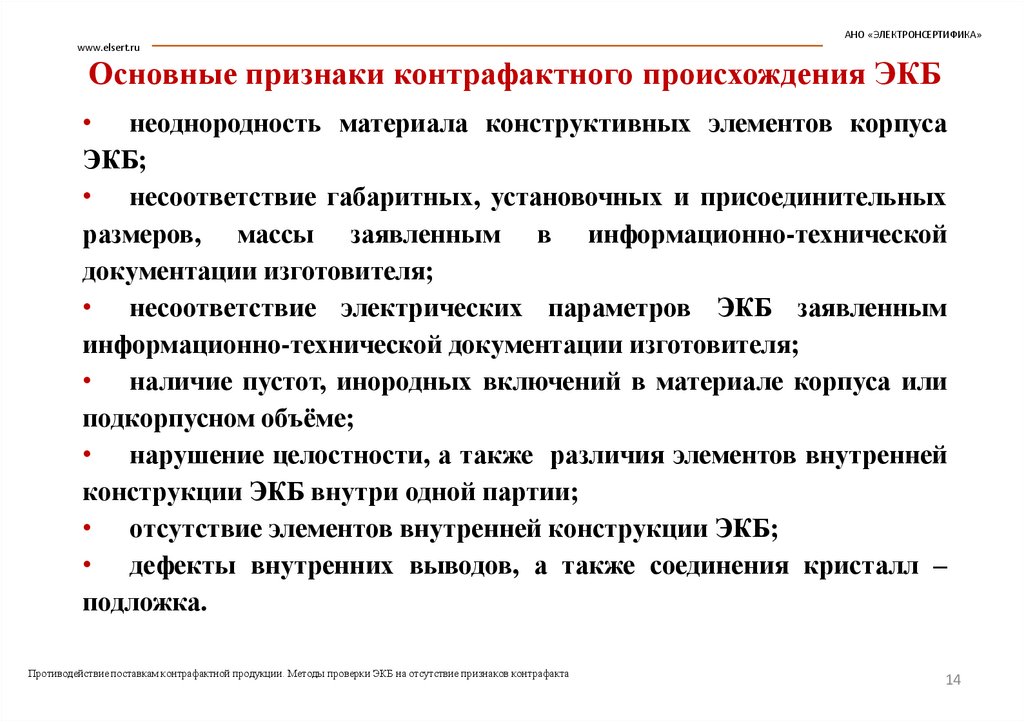

Основные признаки контрафактного происхождения ЭКБ
• неоднородность материала конструктивных элементов корпуса
ЭКБ;
• несоответствие габаритных, установочных и присоединительных
размеров, массы заявленным в информационно-технической
документации изготовителя;
• несоответствие электрических параметров ЭКБ заявленным
информационно-технической документации изготовителя;
• наличие пустот, инородных включений в материале корпуса или
подкорпусном объёме;
• нарушение целостности, а также различия элементов внутренней
конструкции ЭКБ внутри одной партии;
• отсутствие элементов внутренней конструкции ЭКБ;
• дефекты внутренних выводов, а также соединения кристалл –
подложка.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
14

15.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Проверка сопроводительной документации и упаковки
Сертификаты, этикетки и прочую документацию следует проверять
на оригинальность и соответствие поставляемым изделиям, включая
выявление случаев, когда:
• коды дат и партий на упаковке не соответствуют кодам дат и партий
на самих изделиях или не соответствуют извещению действительного
изготовителя компонента о прекращении выпуска продукции;
• отсутствуют логотип или этикетка изготовителя, или они не
соответствуют указанной на веб-сайте или в предыдущей партии
изделий;
• изделия должны иметь одинаковое взаимное положение в упаковке
(если партия не подвергалась разделению и имеет общие признаки
источника поступления, упаковки, маркировки);
• упаковочные материалы не соответствуют информационнотехническому описанию или имеют признаки неправильного хранения,
а также повторного применения.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
15

16.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Проверка внешнего вида и контроль качества
маркировки ЭКБ
Проверка внешнего вида и контроль качества маркировки ЭКБ
проводится на соответствие данным приведённым в информационнотехнической документации изготовителя при этом:
• изделия
должны
быть
маркированы
или
иным
образом
идентифицированы одной партией, серией (например, коды дат, коды
партий, серийные номера);
• неразборчивость, некорректное содержание маркировки (номер партии,
дата изготовления, уровень качества и т.п.), отличие маркировки в одной
партии, неправильная маркировка ЭКБ (включая технологию нанесения на
корпус);
• неоднородность материала конструктивных элементов корпуса;
• изделия принадлежащие к одной партии должны выглядеть одинаково;
• контроль состояния выводов ЭКБ в т.ч. столбиков корпуса CGA и
шариков корпуса BGA на наличие признаков пайки (предыдущая
эксплуатация ЭКБ);
• контроль качества маркировки на устойчивость к воздействию спиртобензиновой смеси.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
16

17.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

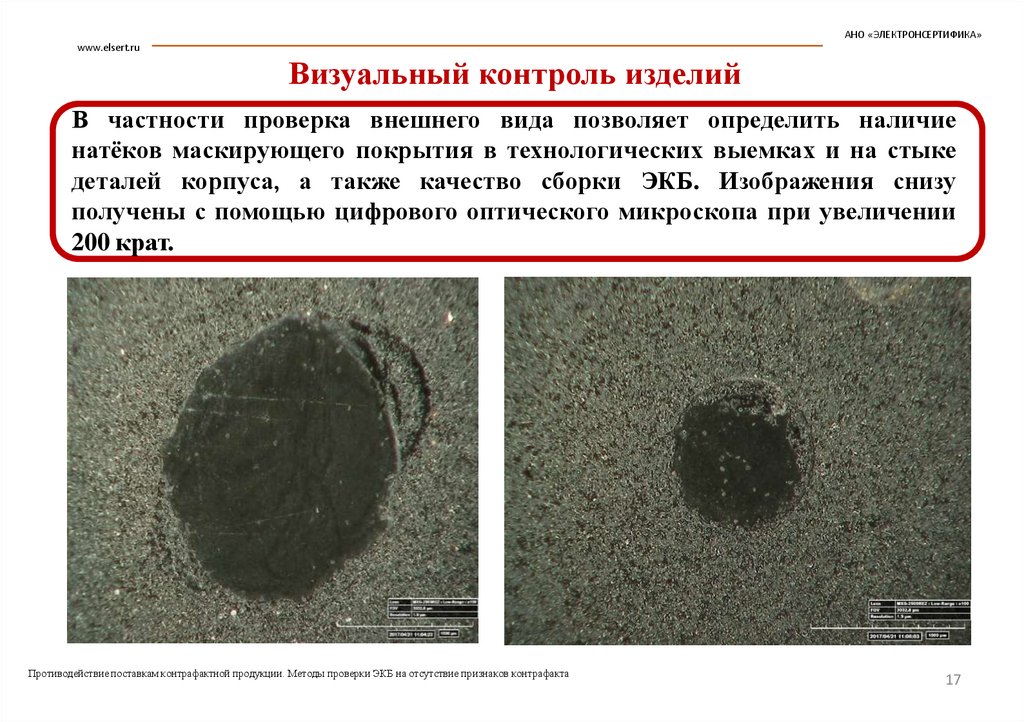

Визуальный контроль изделий
В частности проверка внешнего вида позволяет определить наличие
натёков маскирующего покрытия в технологических выемках и на стыке
деталей корпуса, а также качество сборки ЭКБ. Изображения снизу
получены с помощью цифрового оптического микроскопа при увеличении
200 крат.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
17

18.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Визуальный контроль изделий
Также одним из распространенных несоответствий ЭКБ определяемых при
проверке внешнего вида с применением оптического микроскопа является
наличие признаков повторного нанесения шариковых выводов микросхем
в BGA корпусах. На изображения снизу поверхность шариковых выводов
неровная, бугристая, матовая. Выводы имеет некруглое сечение.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
18

19.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

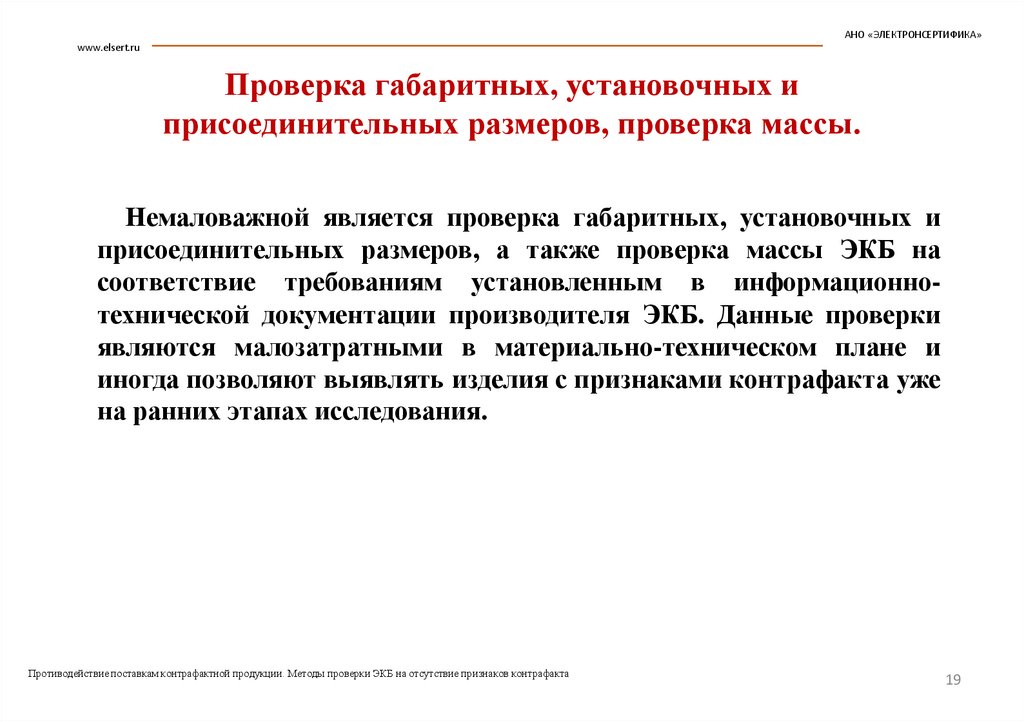

Проверка габаритных, установочных и
присоединительных размеров, проверка массы.
Немаловажной является проверка габаритных, установочных и
присоединительных размеров, а также проверка массы ЭКБ на
соответствие требованиям установленным в информационнотехнической документации производителя ЭКБ. Данные проверки
являются малозатратными в материально-техническом плане и
иногда позволяют выявлять изделия с признаками контрафакта уже
на ранних этапах исследования.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
19

20.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Наиболее эффективными мероприятиями при проведении
исследований по определению наличия или отсутствия признаков
контрафактного происхождения ЭКБ являются проверка корпусов
ЭКБ на акустическом микроскопе, и рентгенографические
исследования ЭКБ, которые не являются разрушающими.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
20

21.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Проверка изделий путем сканирования на акустическом
микроскопе (SAM)
Данный метод применяется для ЭКБ чья маркировка нанесена
на пластмассовый корпус методом лазерной гравировки (как
правило микросхемы) и позволяет проводить послойное
сканирование корпусов ЭКБ с последующим анализом полученных
изображений на предмет наличия признаков вторичной
маркировки, а также скрытых дефектов корпуса ЭКБ (сколы,
трещины, внутренние пустоты и неоднородность материала
корпуса)
Также есть вероятность обнаружения изначальной лазерной
маркировки под слоем маскирующего покрытия на которое
вторичная маркировка была нанесена краской.
Наличие перемаркировки требует или отклонения всей партии,
или проверки 100 % изделий в партии.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
21

22.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Примеры выявленных с помощью акустического
микроскопа признаков контрафактного происхождения ЭКБ
Нанесение вторичной
маркировки
микросхемы с целью
повышения категории
качества изделия (было
commercial, стало
industrial)
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
22

23.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Примеры выявленных с помощью акустического
микроскопа признаков контрафактного происхождения ЭКБ
Нанесение вторичной
маркировки микросхем с
целью изменения её
производителя,
Также на микросхеме
присутствуют следы
механической шлифовки
корпуса в виде
вертикальных
параллельных полос
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
23

24.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Примеры выявленных с помощью акустического
микроскопа признаков контрафактного происхождения ЭКБ
Нанесение
вторичной маркировки
микросхемы
с целью изменения
номера партии
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
24

25.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Примеры выявленных с помощью акустического
микроскопа признаков контрафактного происхождения ЭКБ
Металлическая
крышка корпуса
в пластмассовой
рамке
Нанесение
вторичной
маркировки на
пластмассовую
рамку корпуса
микросхемы
с целью изменения
номера партии
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
25

26.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Примеры выявленных с помощью акустического
микроскопа признаков контрафактного происхождения ЭКБ
Следы
механической
шлифовки
поверхности
корпуса
микросхемы
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
26

27.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Примеры выявленных с помощью акустического
микроскопа признаков контрафактного происхождения ЭКБ
Следы травления
поверхности корпуса
микросхемы
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
27

28.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Рентгеновский контроль ЭКБ
Данный метод позволяет выявлять скрытые дефекты ЭКБ,
такие как наличие повреждений сварных соединений, пересечение,
замыкание и сближение с другими элементами конструкции, их
неправильное расположение, наличие скрытых трещин в материале
корпуса,
расслоение
(пустоты)
в
сварочном
шве,
наличие
инородного незакрепленного (закрепленного) материала внутри
корпуса.
Также данный метод позволяет выявлять несоответствия во
внутренней конструкции корпуса ЭКБ в одной или нескольких
партиях (различная конструкция внутренних элементов микросхем,
разные размеры кристаллов, различные типы кристаллодержателей
(подложек) и траверса внешних выводов).
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
28

29.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

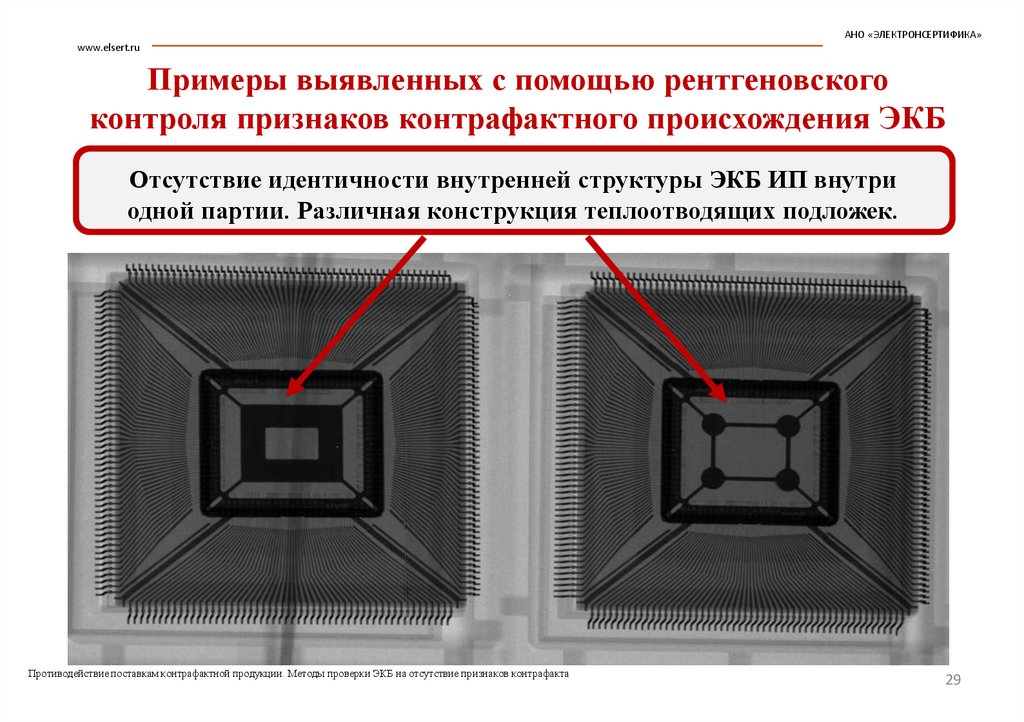

Примеры выявленных с помощью рентгеновского
контроля признаков контрафактного происхождения ЭКБ
Отсутствие идентичности внутренней структуры ЭКБ ИП внутри
одной партии. Различная конструкция теплоотводящих подложек.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
29

30.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Примеры выявленных с помощью рентгеновского
контроля признаков контрафактного происхождения ЭКБ
Расплавление внутренних выводов кристалла микросхемы
смонтированного на подложку по технологии Flip-chip.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
30

31.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
Примеры выявленных с помощью рентгеновского
контроля признаков контрафактного происхождения ЭКБ

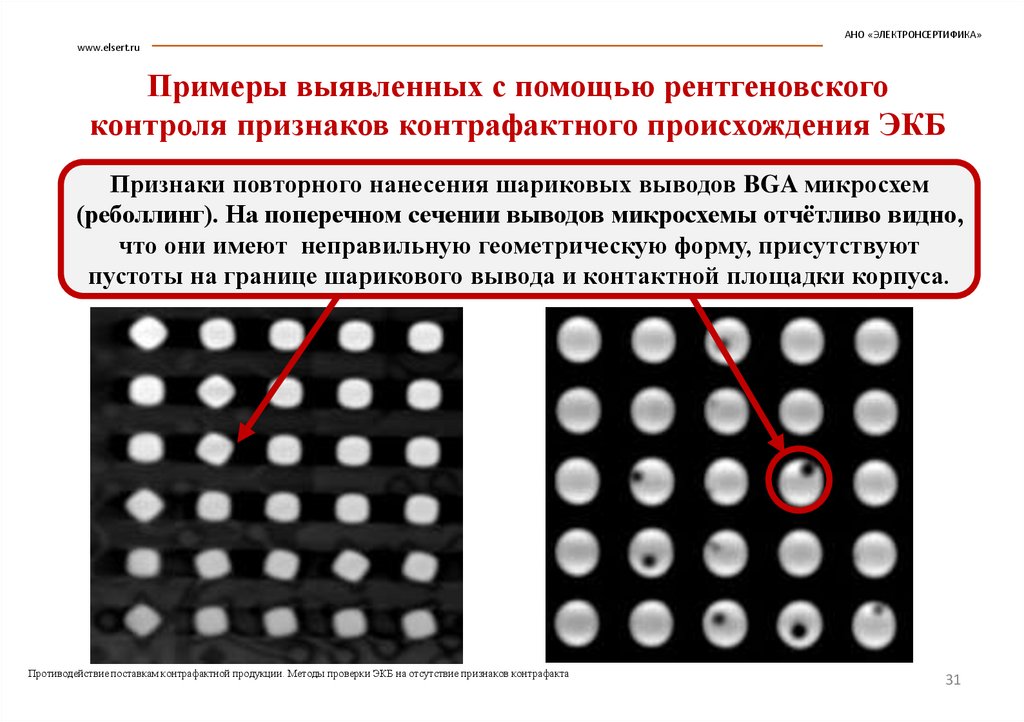

Признаки повторного нанесения шариковых выводов BGA микросхем
(реболлинг). На поперечном сечении выводов микросхемы отчётливо видно,
что они имеют неправильную геометрическую форму, присутствуют
пустоты на границе шарикового вывода и контактной площадки корпуса.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
31

32.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru

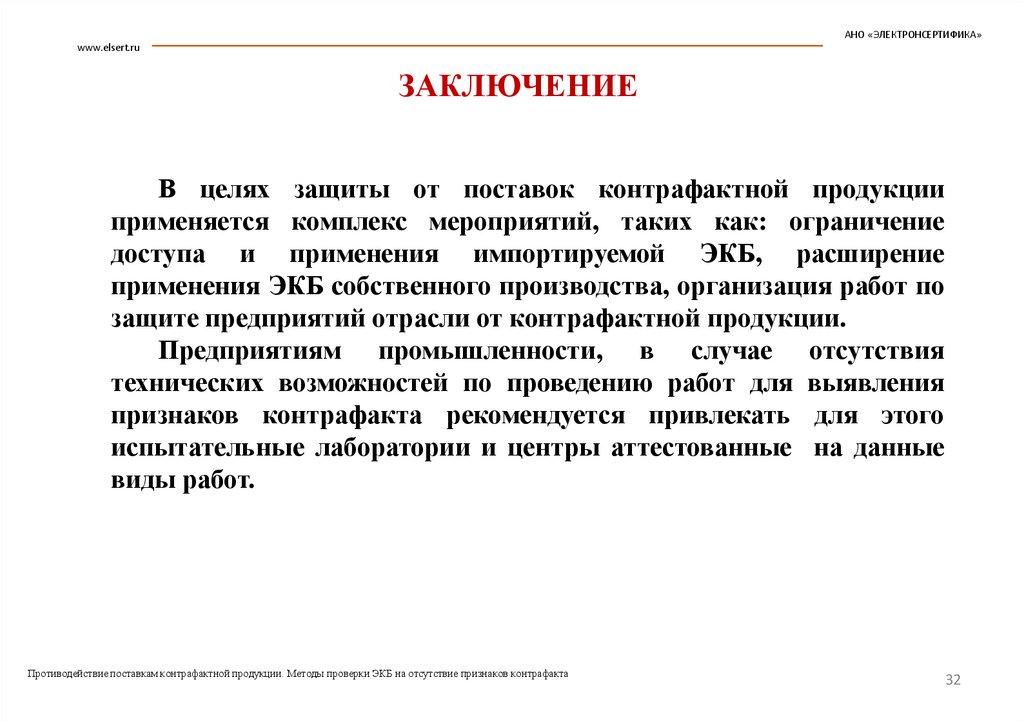

ЗАКЛЮЧЕНИЕ
В целях защиты от поставок контрафактной продукции
применяется комплекс мероприятий, таких как: ограничение
доступа и применения импортируемой ЭКБ, расширение
применения ЭКБ собственного производства, организация работ по
защите предприятий отрасли от контрафактной продукции.
Предприятиям промышленности, в случае отсутствия
технических возможностей по проведению работ для выявления
признаков контрафакта рекомендуется привлекать для этого
испытательные лаборатории и центры аттестованные на данные
виды работ.
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
32

33.

АНО «ЭЛЕКТРОНСЕРТИФИКА»
www.elsert.ru
СПАСИБО ЗА ВНИМАНИЕ !
УСПЕХОВ ВАМ В ПОЛУЧЕНИИ ЗНАНИЙ !
Противодействие поставкам контрафактной продукции. Методы проверки ЭКБ на отсутствие признаков контрафакта
33
