Природные резервуары
Ловушки нефти и газа
Залежи нефти

4.

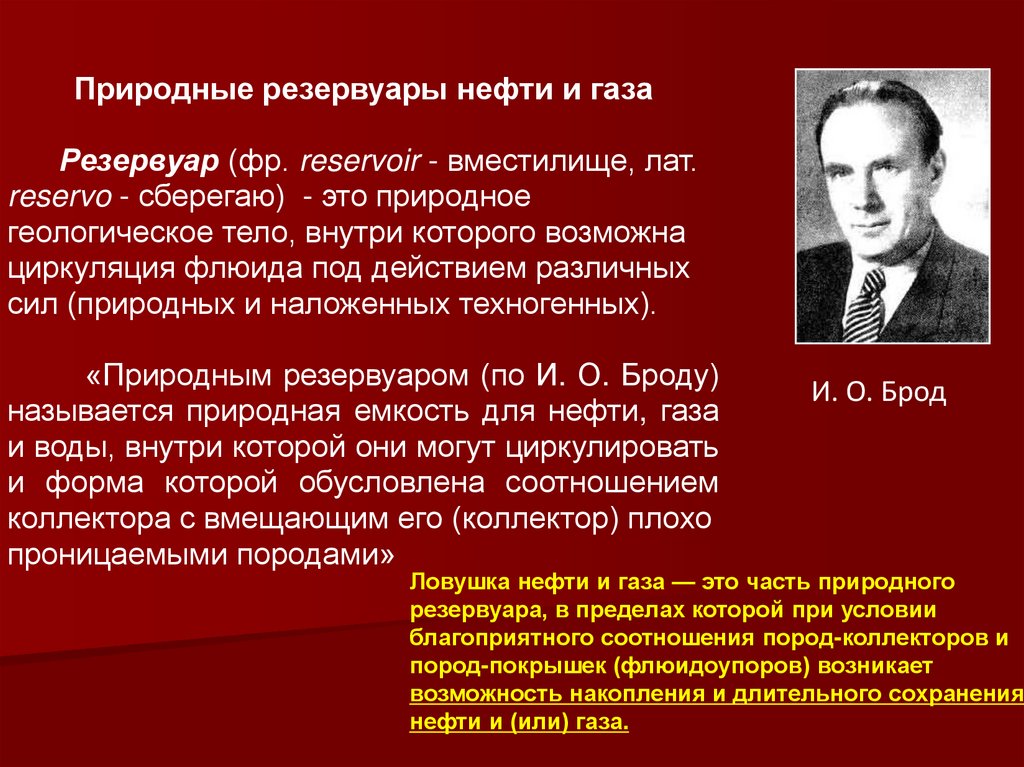

Природные резервуары нефти и газа
Резервуар (фр. reservoir - вместилище, лат.
reservo - сберегаю) - это природное
геологическое тело, внутри которого возможна
циркуляция флюида под действием различных
сил (природных и наложенных техногенных).
«Природным резервуаром (по И. О. Броду)
называется природная емкость для нефти, газа
и воды, внутри которой они могут циркулировать
и форма которой обусловлена соотношением
коллектора с вмещающим его (коллектор) плохо
проницаемыми породами»
И. О. Брод
Ловушка нефти и газа — это часть природного
резервуара, в пределах которой при условии
благоприятного соотношения пород-коллекторов и
пород-покрышек (флюидоупоров) возникает
возможность накопления и длительного сохранения
нефти и (или) газа.

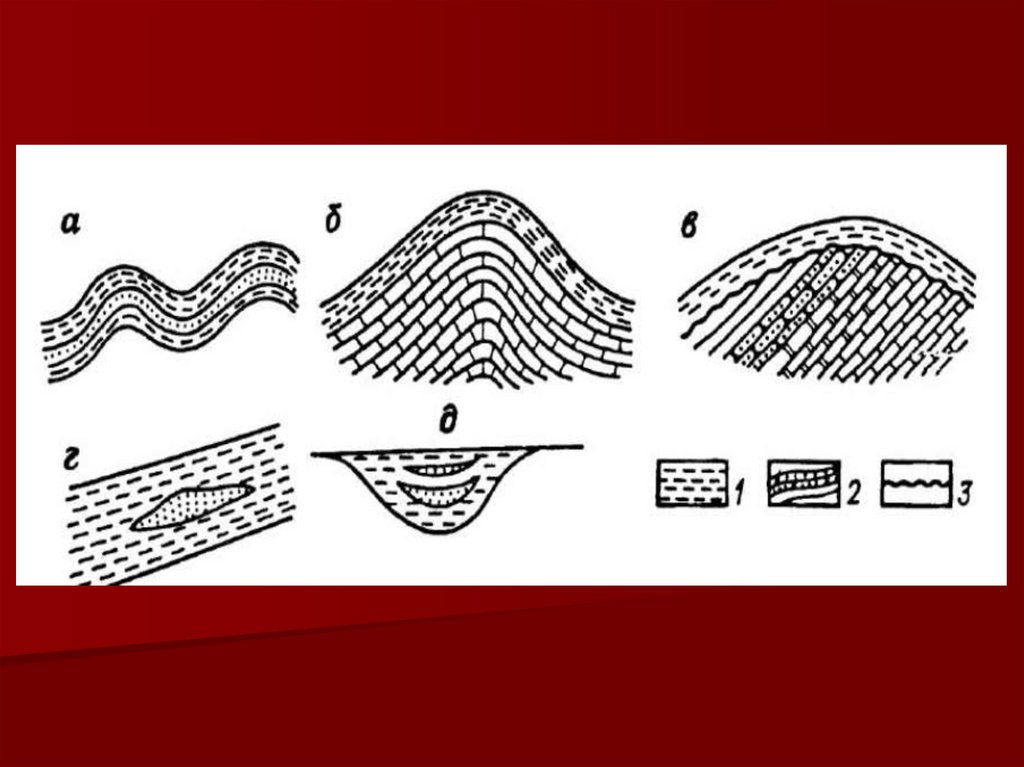

5.

6.

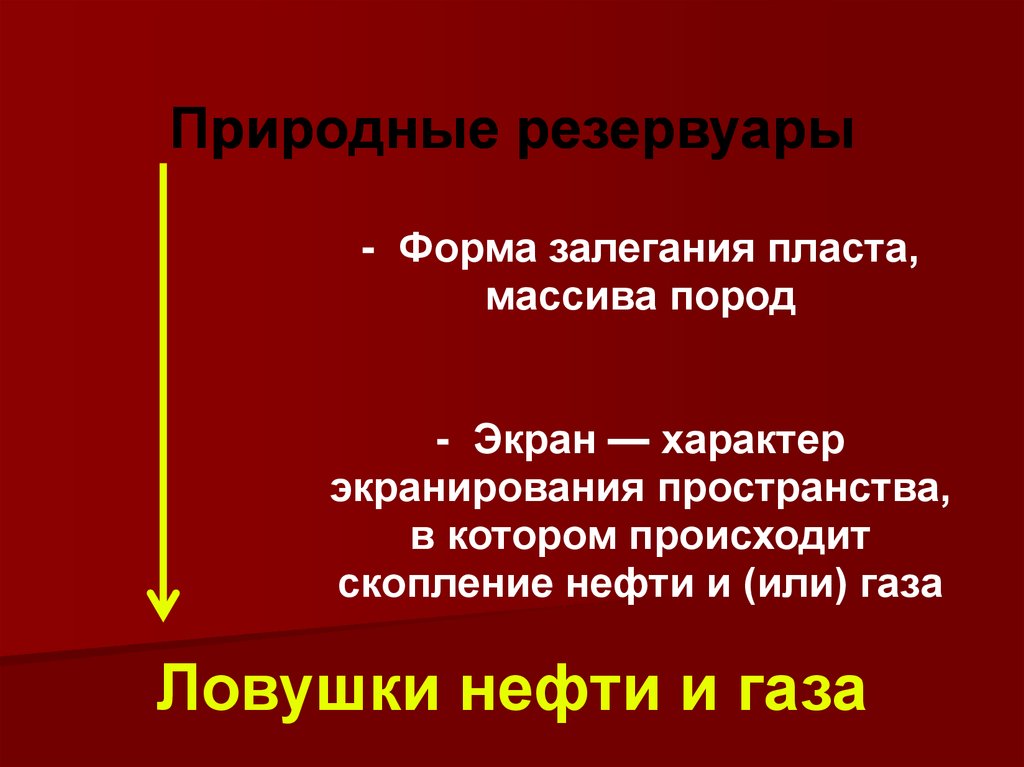

Природные резервуары
- Форма залегания пласта,
массива пород
- Экран — характер
экранирования пространства,
в котором происходит
скопление нефти и (или) газа
Ловушки нефти и газа

7.

Наиболее широкое распространение получила
классификация ловушек, предложенная И.О.
Бродом, в основе которой — типы природных
резервуаров.
3 основные группы ловушек:
1. Пластовые
2. Массивные
3. Литологически ограниченные со всех сторон

8.

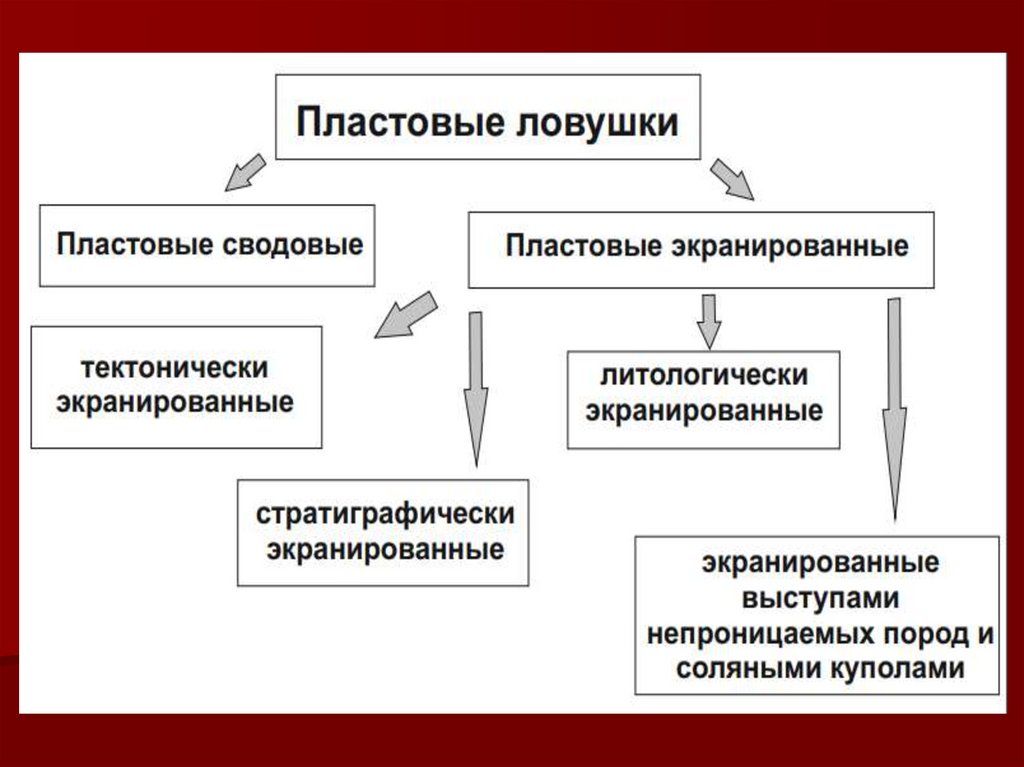

Пластовые ловушки

9.

10.

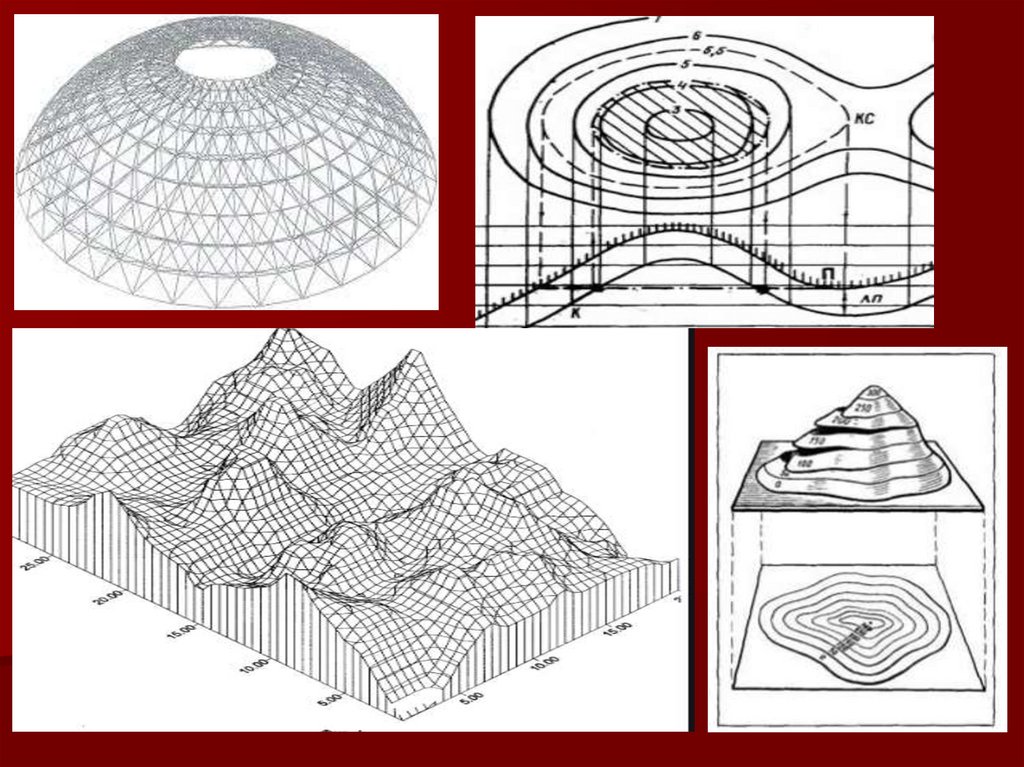

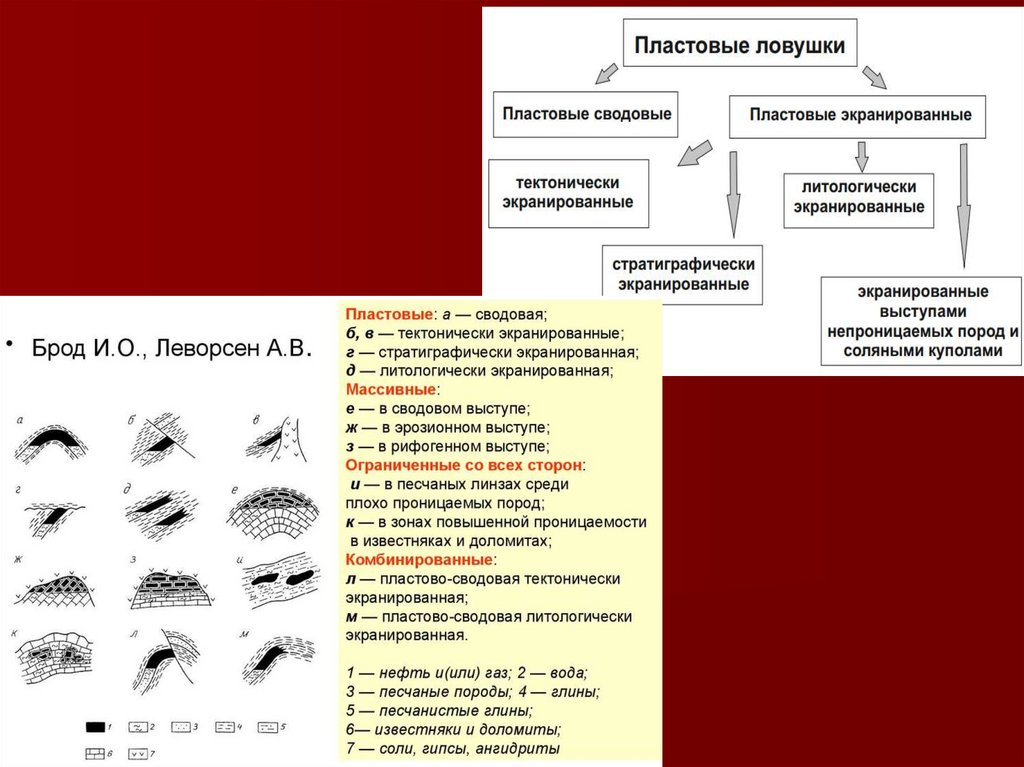

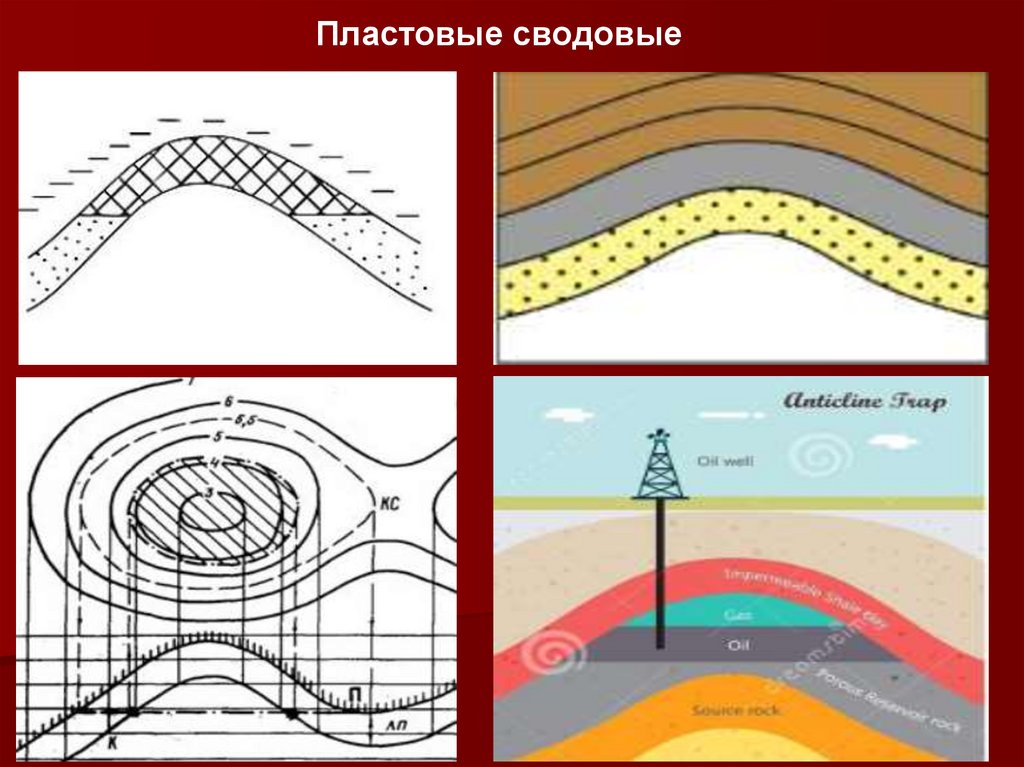

Пластовые сводовые

11.

12.

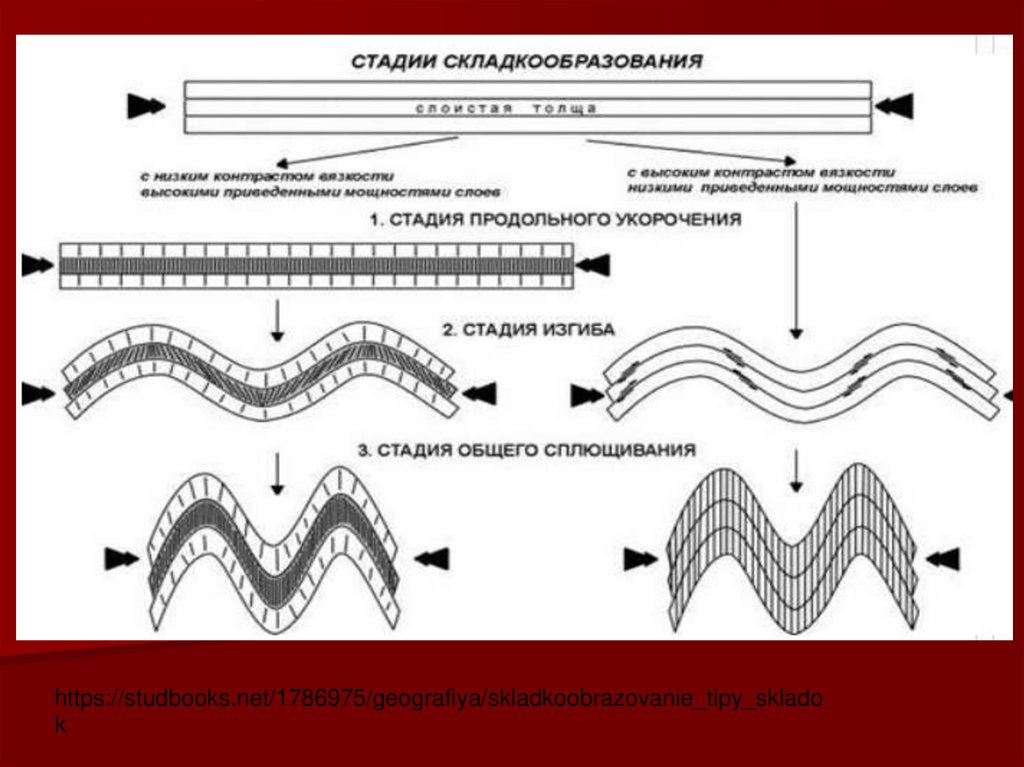

https://studbooks.net/1786975/geografiya/skladkoobrazovanie_tipy_sklado
k

13.

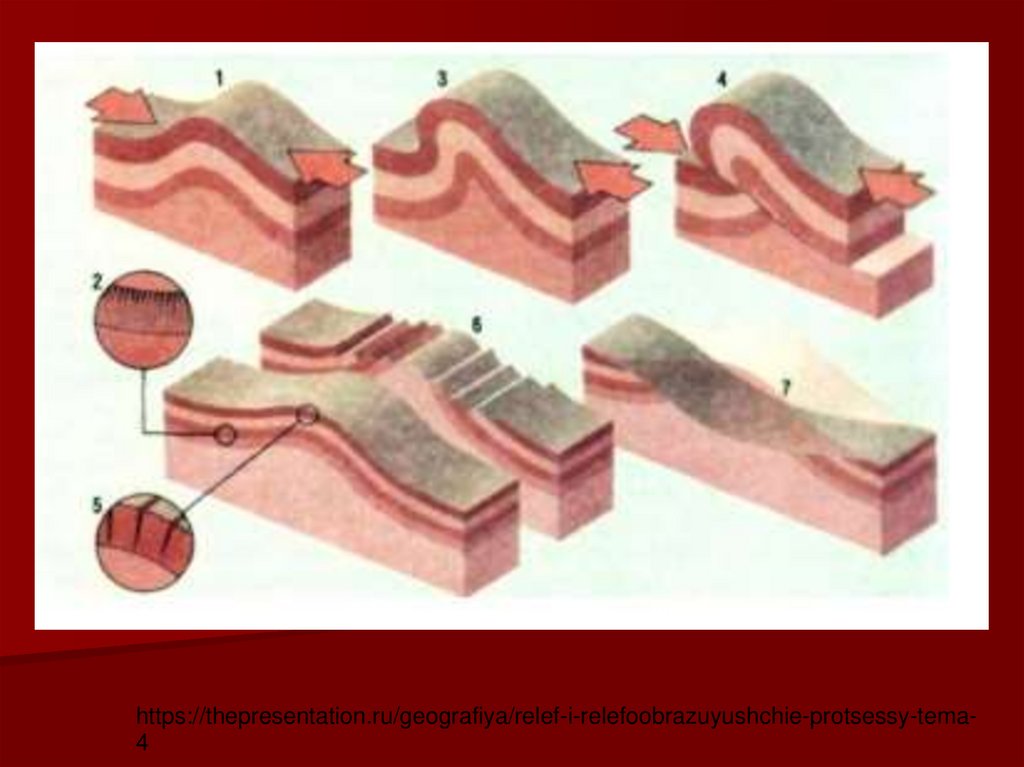

https://thepresentation.ru/geografiya/relef-i-relefoobrazuyushchie-protsessy-tema4

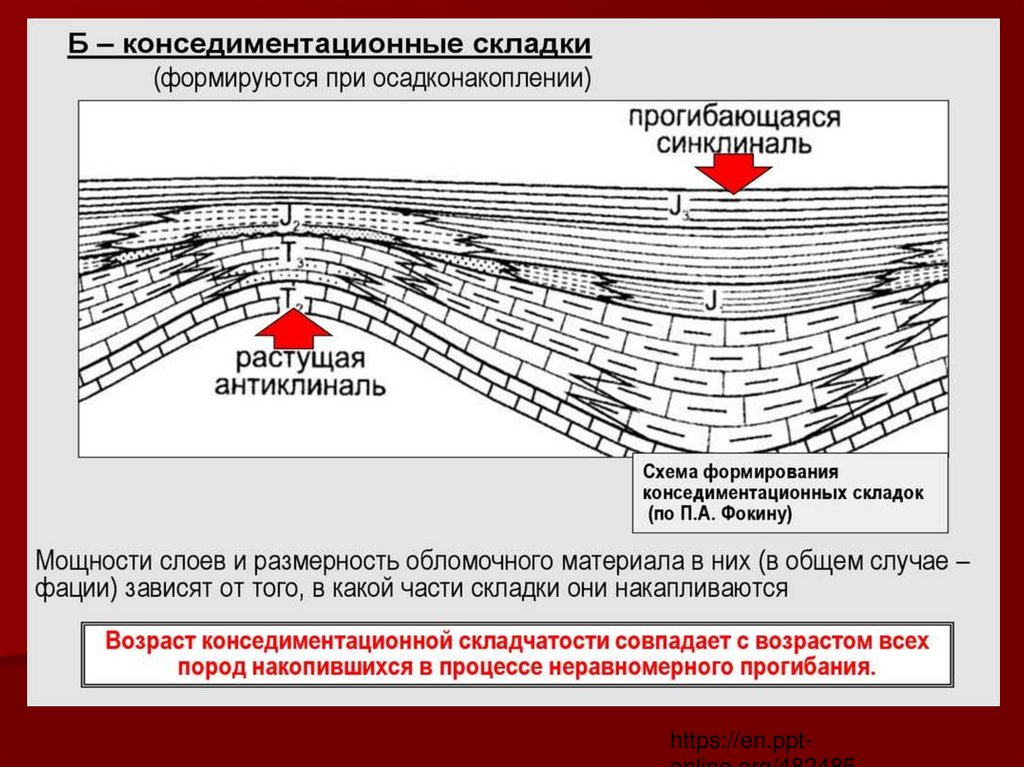

14.

https://en.ppt-

15.

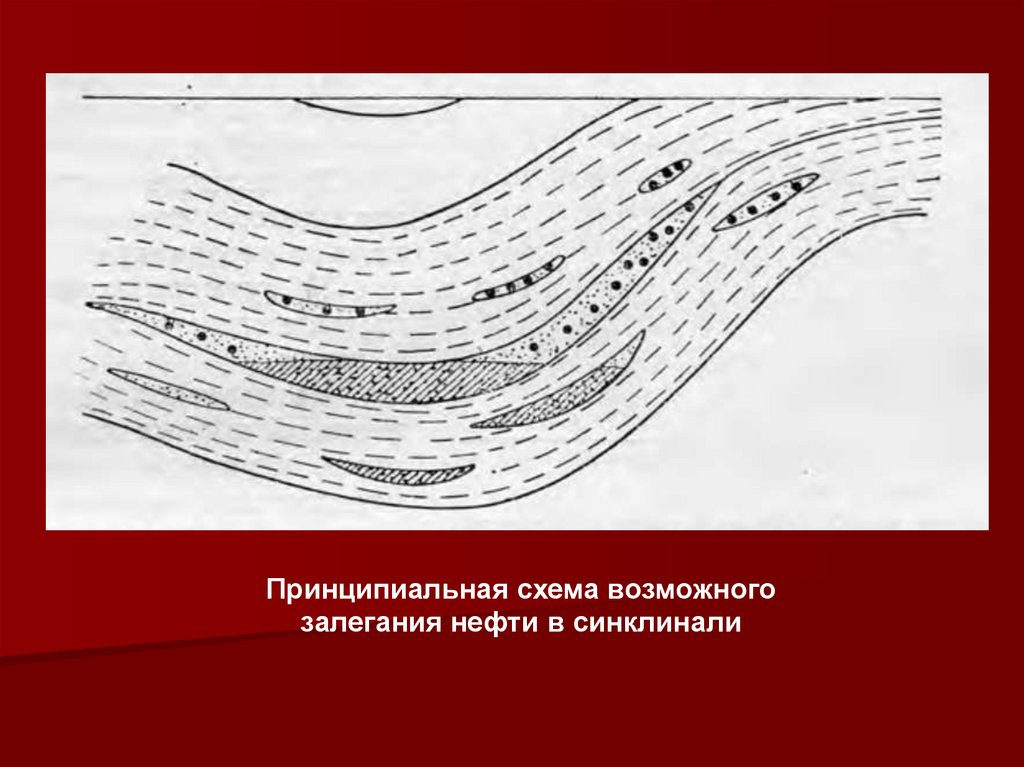

Принципиальная схема возможного
залегания нефти в синклинали

16.

17.

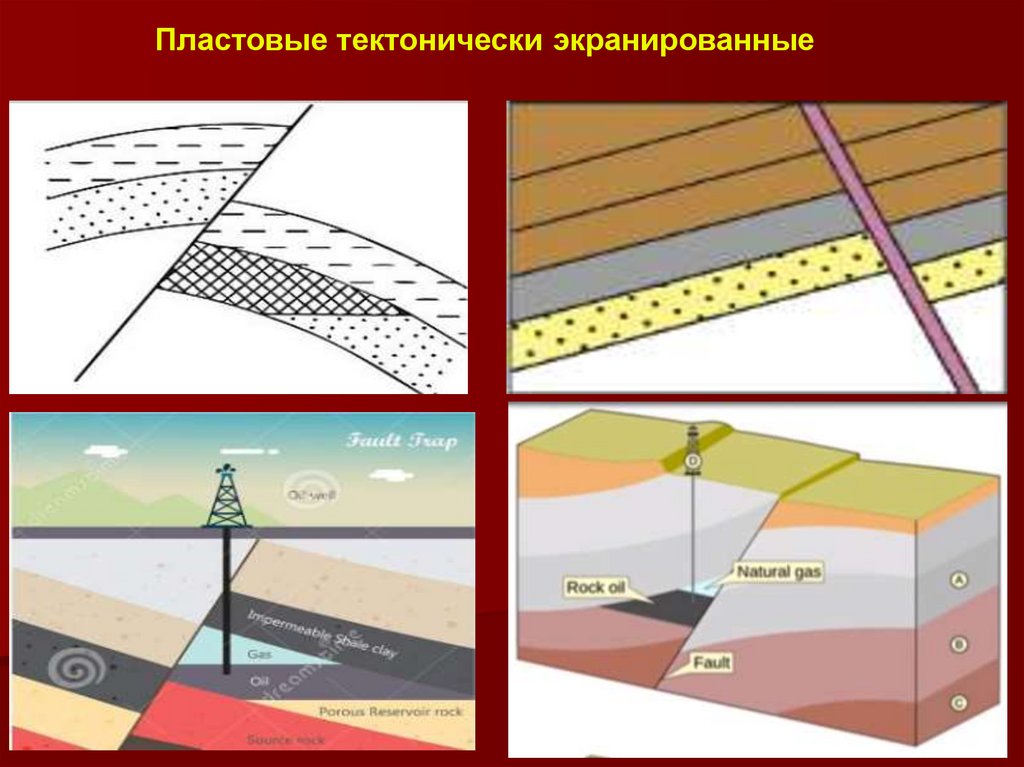

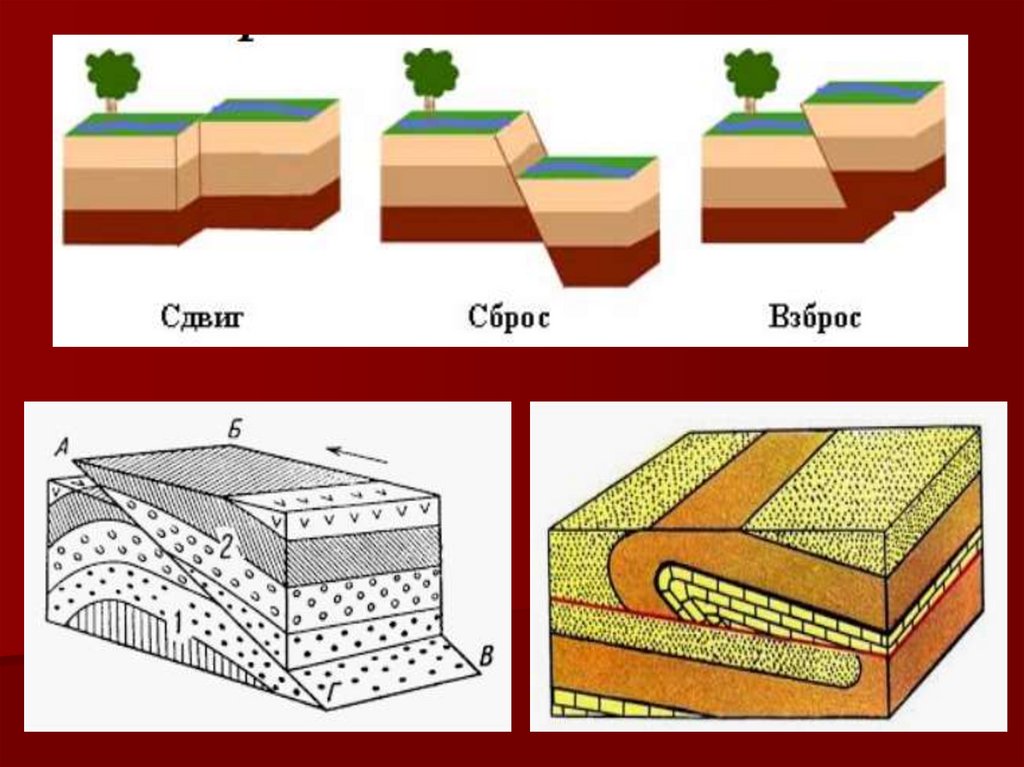

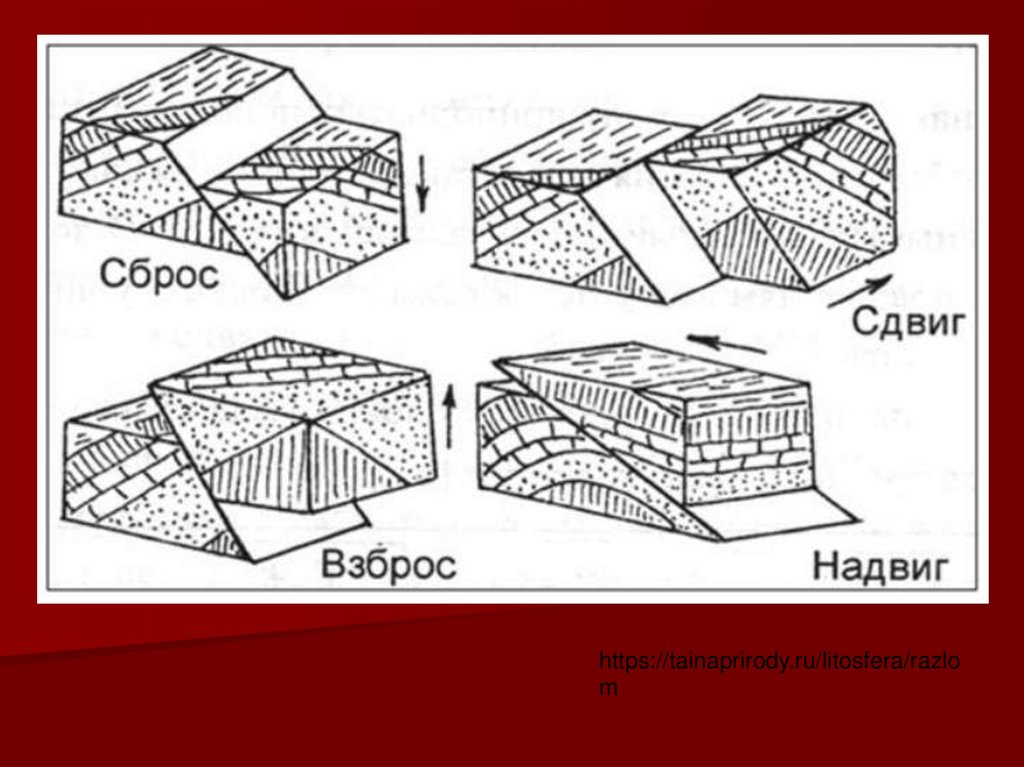

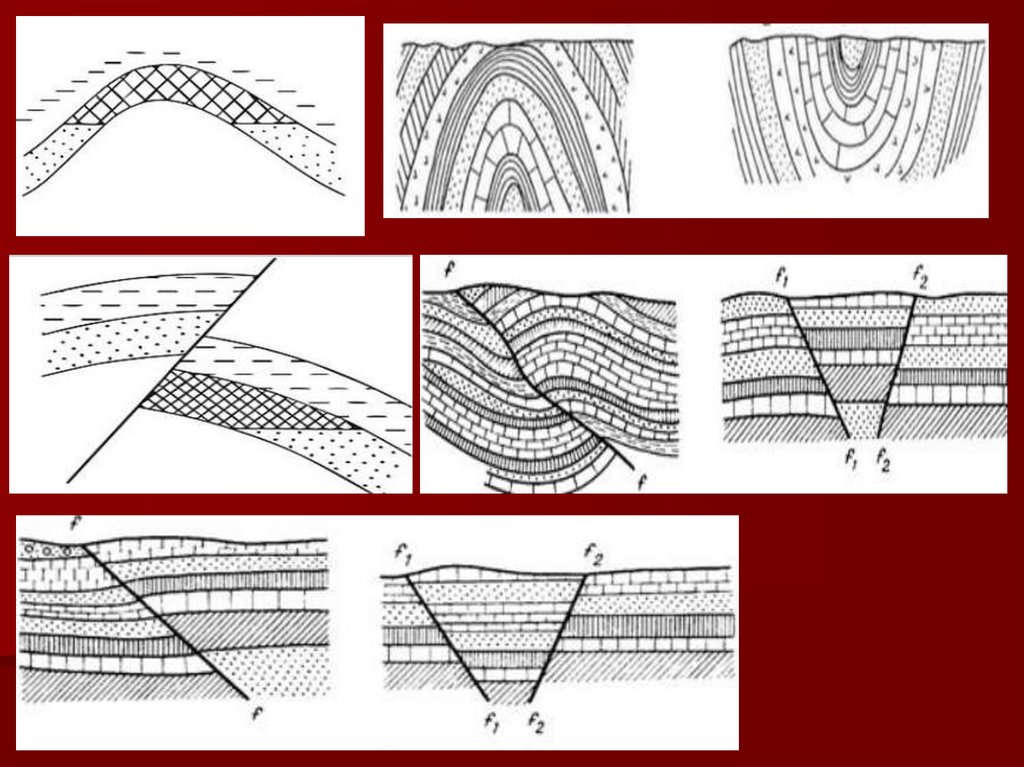

Пластовые тектонически экранированные

18.

19.

https://tainaprirody.ru/litosfera/razlo
m

20.

21.

Пластовые стратиграфически экранированные

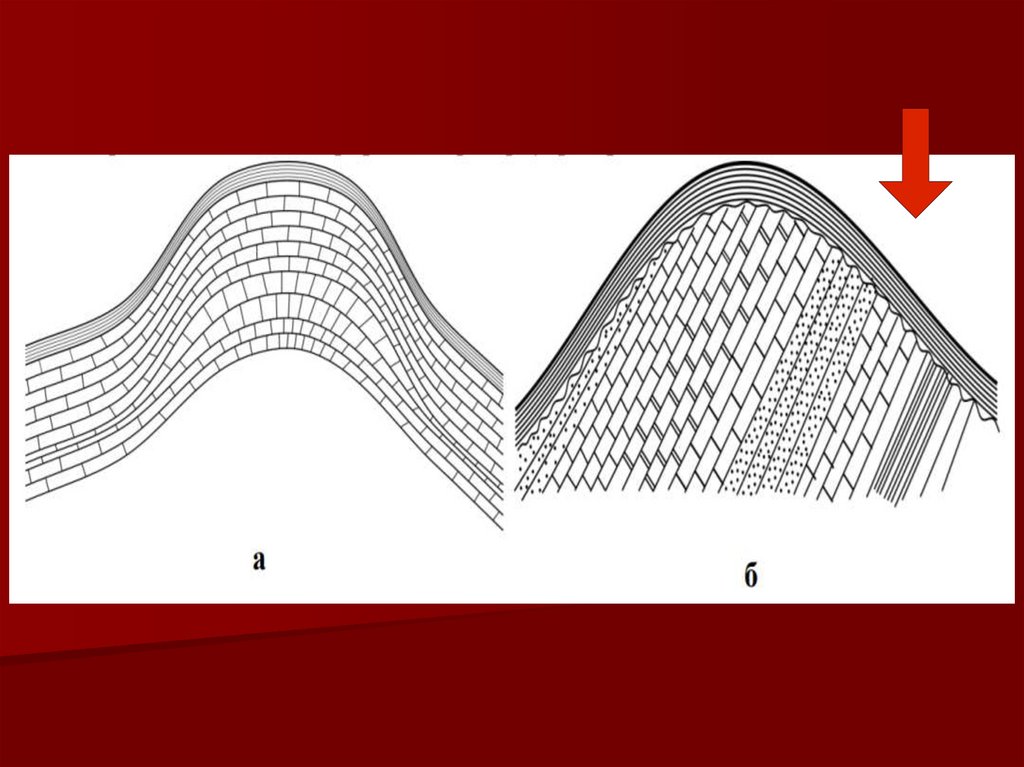

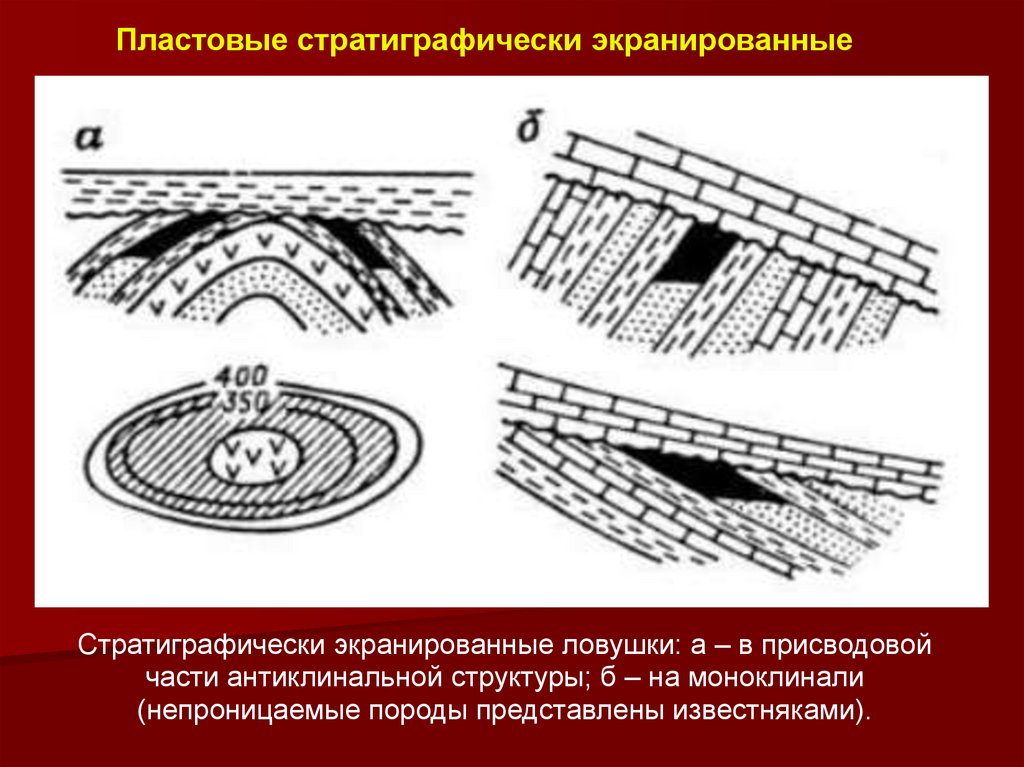

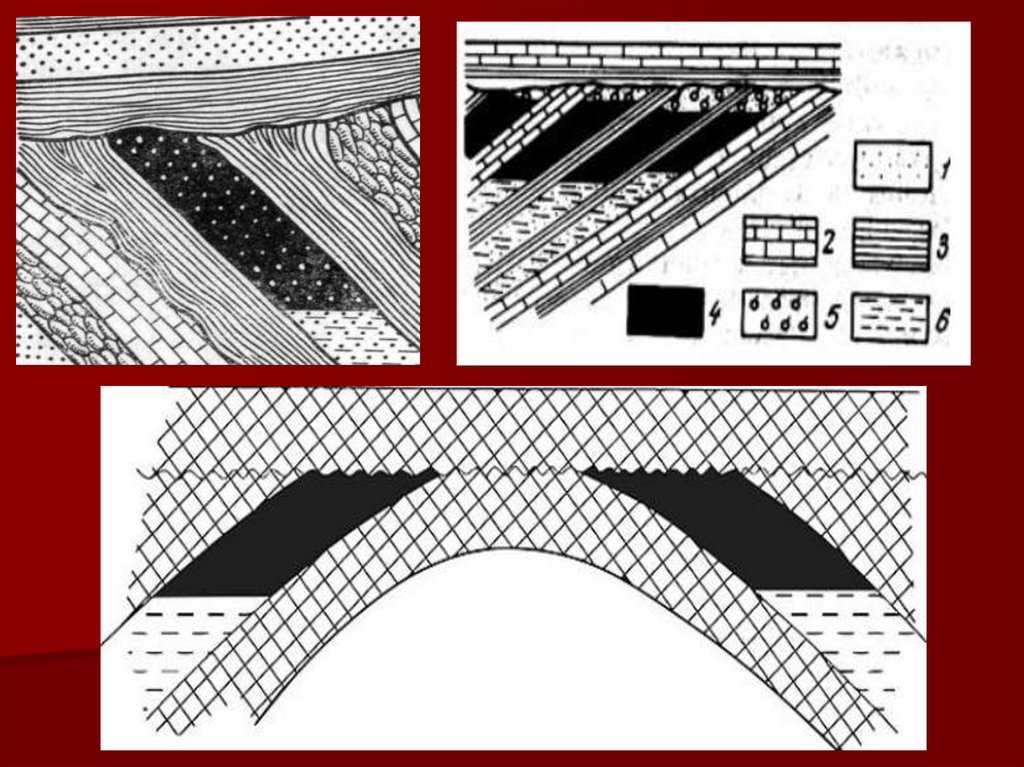

Стратиграфически экранированные ловушки: а – в присводовой
части антиклинальной структуры; б – на моноклинали
(непроницаемые породы представлены известняками).

22.

23.

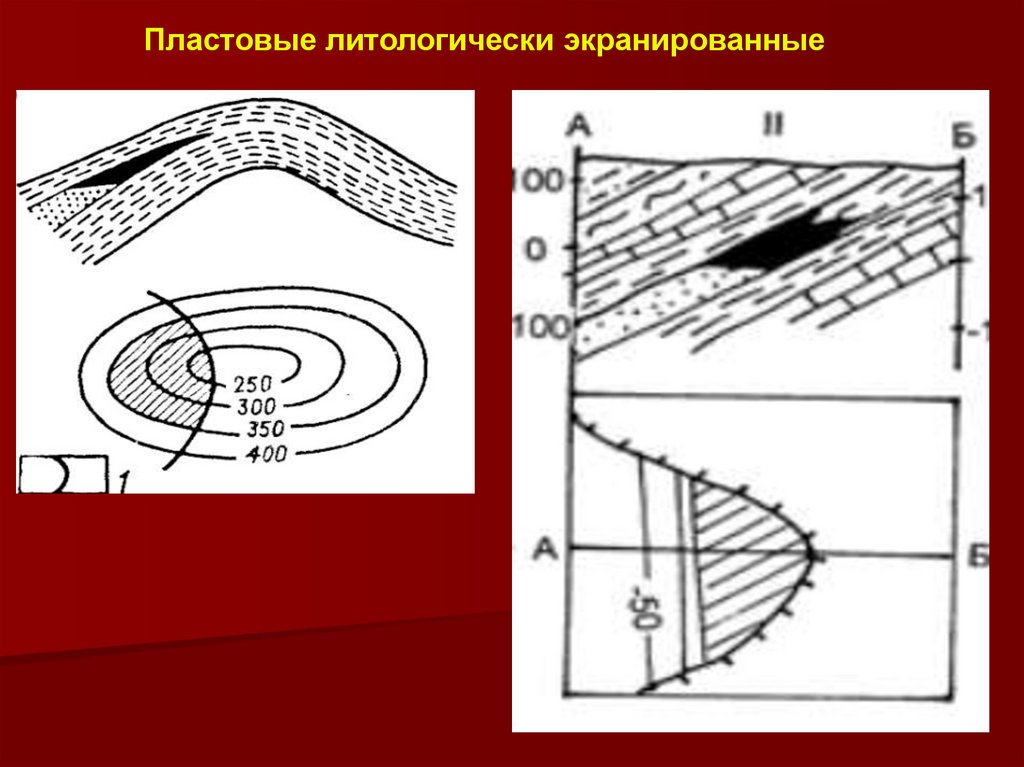

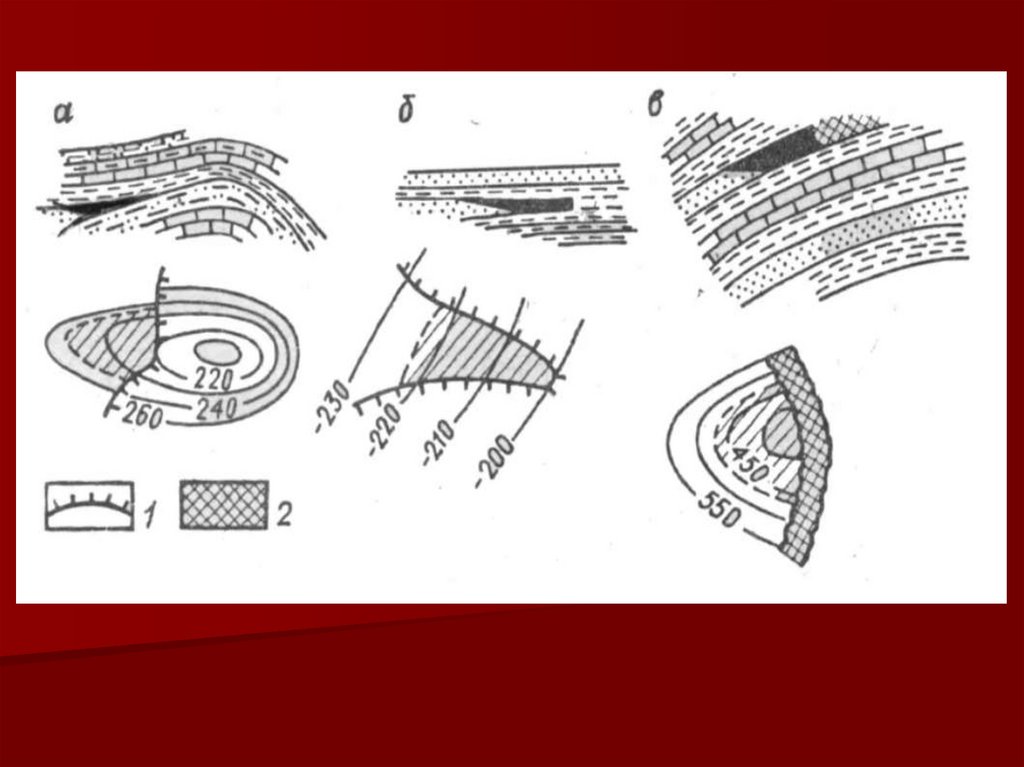

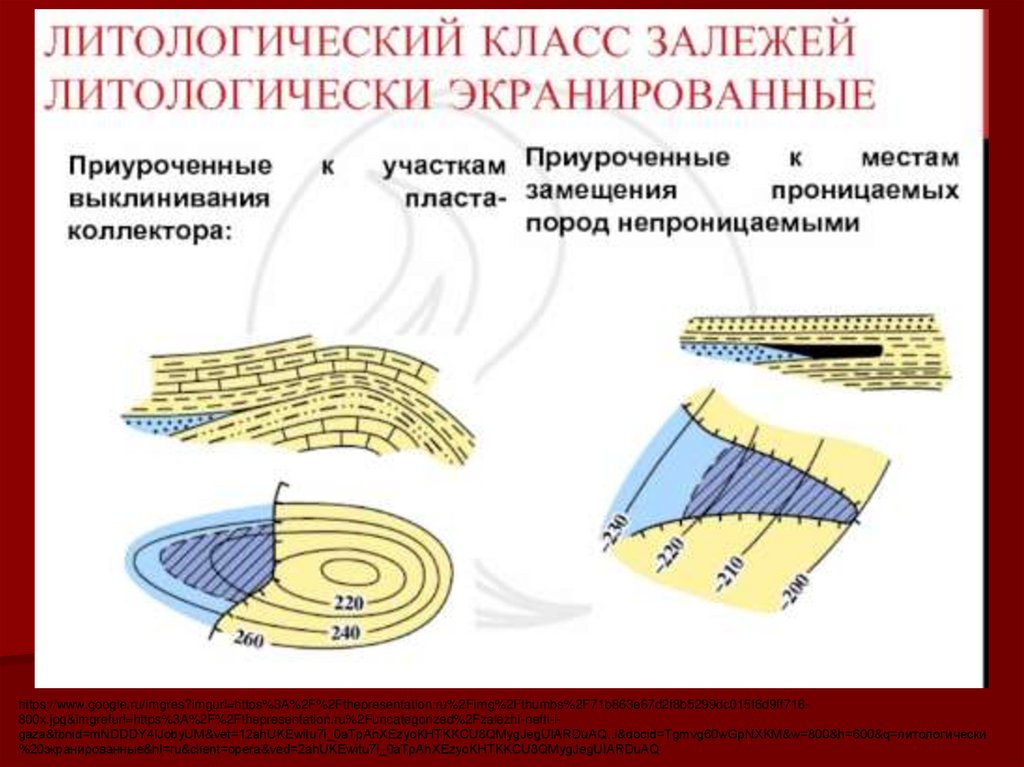

Пластовые литологически экранированные

24.

25.

https://www.google.ru/imgres?imgurl=https%3A%2F%2Fthepresentation.ru%2Fimg%2Fthumbs%2F71b863e67d2f8b5299dc015f6d9ff716800x.jpg&imgrefurl=https%3A%2F%2Fthepresentation.ru%2Funcategorized%2Fzalezhi-nefti-igaza&tbnid=mNDDDY4IJobyUM&vet=12ahUKEwitu7i_0aTpAhXEzyoKHTKKCU8QMygJegUIARDuAQ..i&docid=Tgmvg60wGpNXKM&w=800&h=600&q=литологически
%20экранированные&hl=ru&client=opera&ved=2ahUKEwitu7i_0aTpAhXEzyoKHTKKCU8QMygJegUIARDuAQ

26.

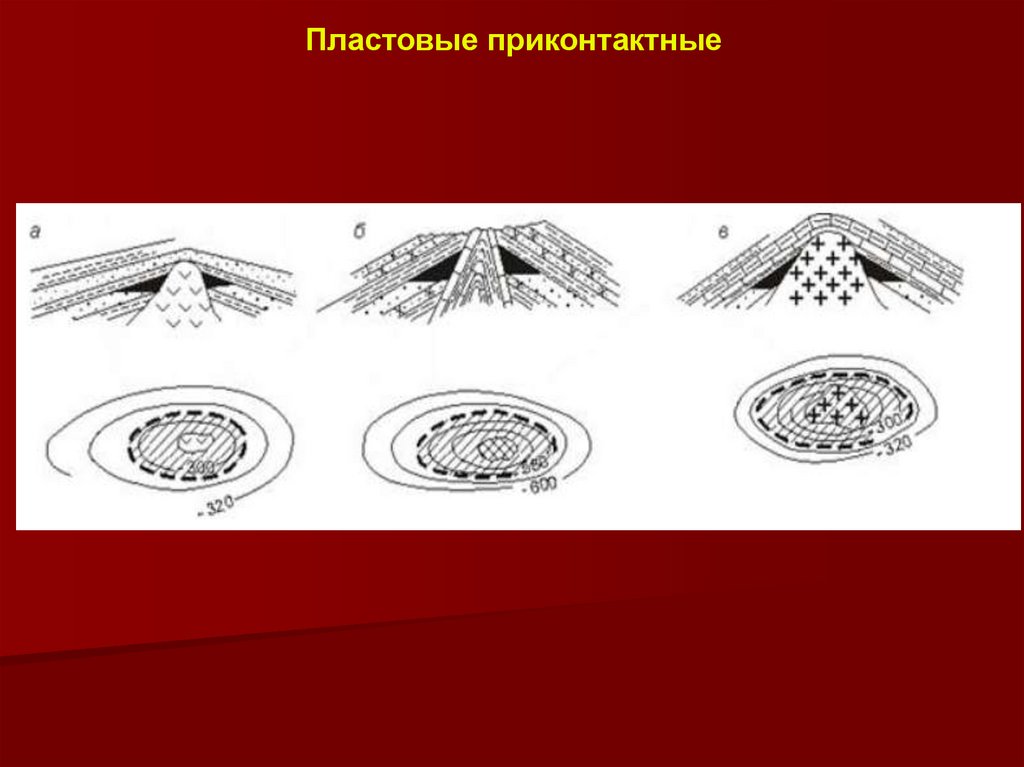

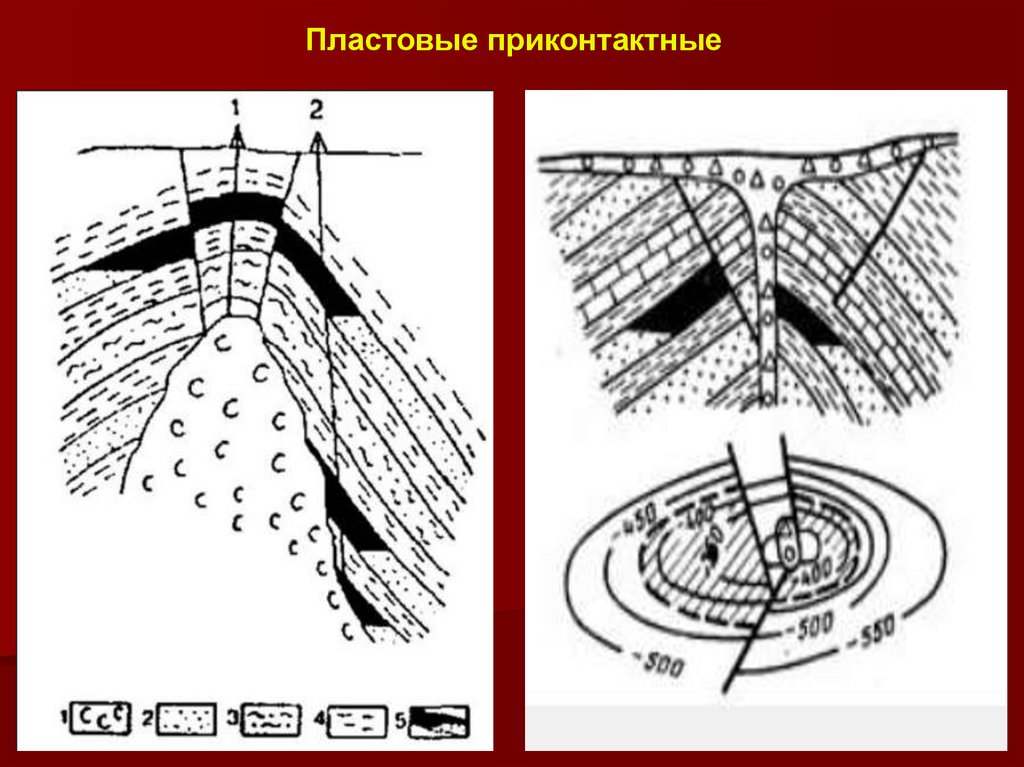

Пластовые приконтактные

27.

Пластовые приконтактные

28.

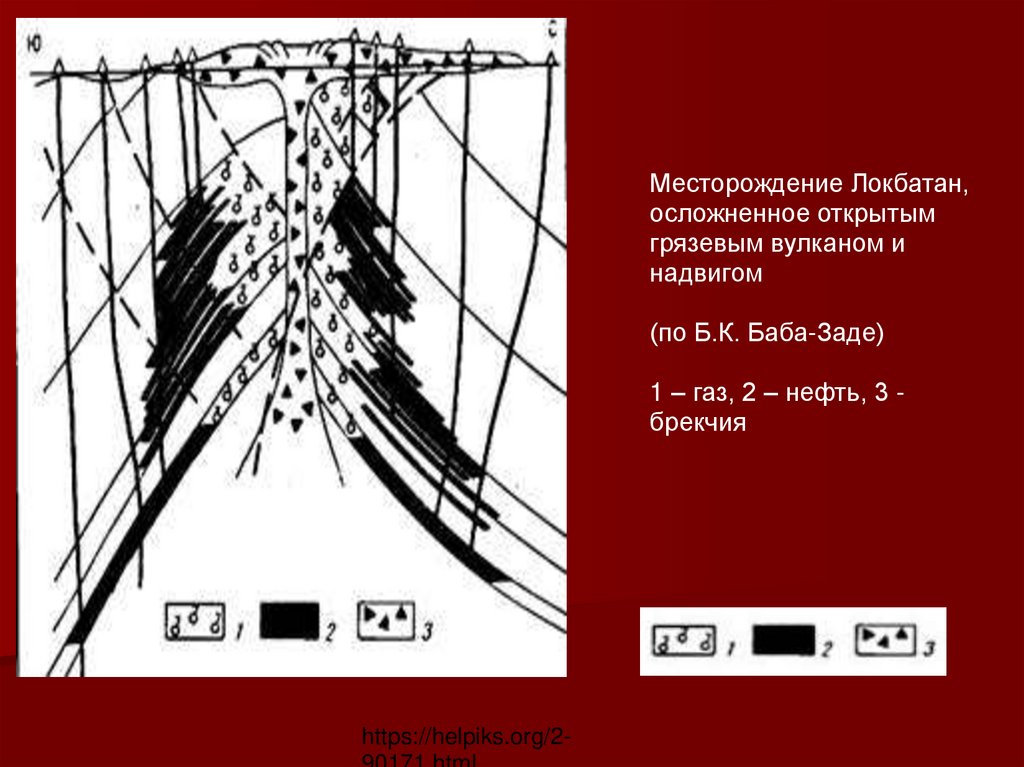

Месторождение Локбатан,
осложненное открытым
грязевым вулканом и
надвигом
(по Б.К. Баба-Заде)
1 – газ, 2 – нефть, 3 брекчия
https://helpiks.org/2-

29.

30.

31.

32.

Геология и
нефти и газа

33.

Природные резервуары
Ловушки нефти и газа
Залежи нефти

34.

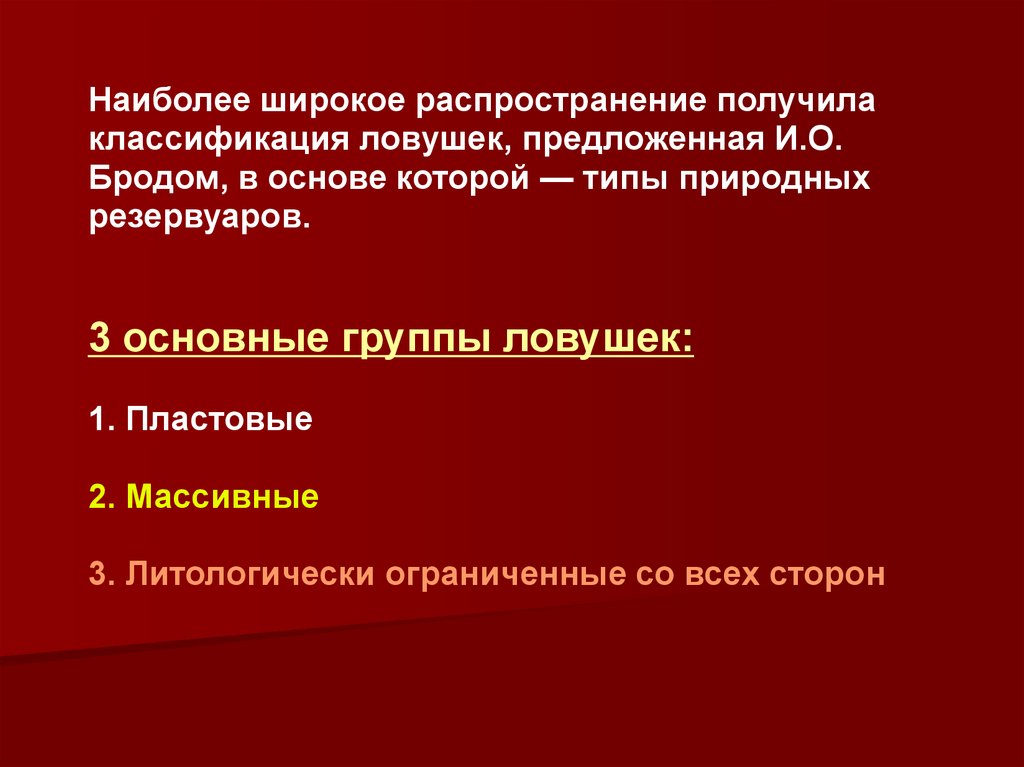

Наиболее широкое распространение получила
классификация ловушек, предложенная И.О.
Бродом, в основе которой — типы природных
резервуаров.
3 основные группы ловушек:
1. Пластовые
2. Массивные
3. Литологически ограниченные со всех сторон

35.

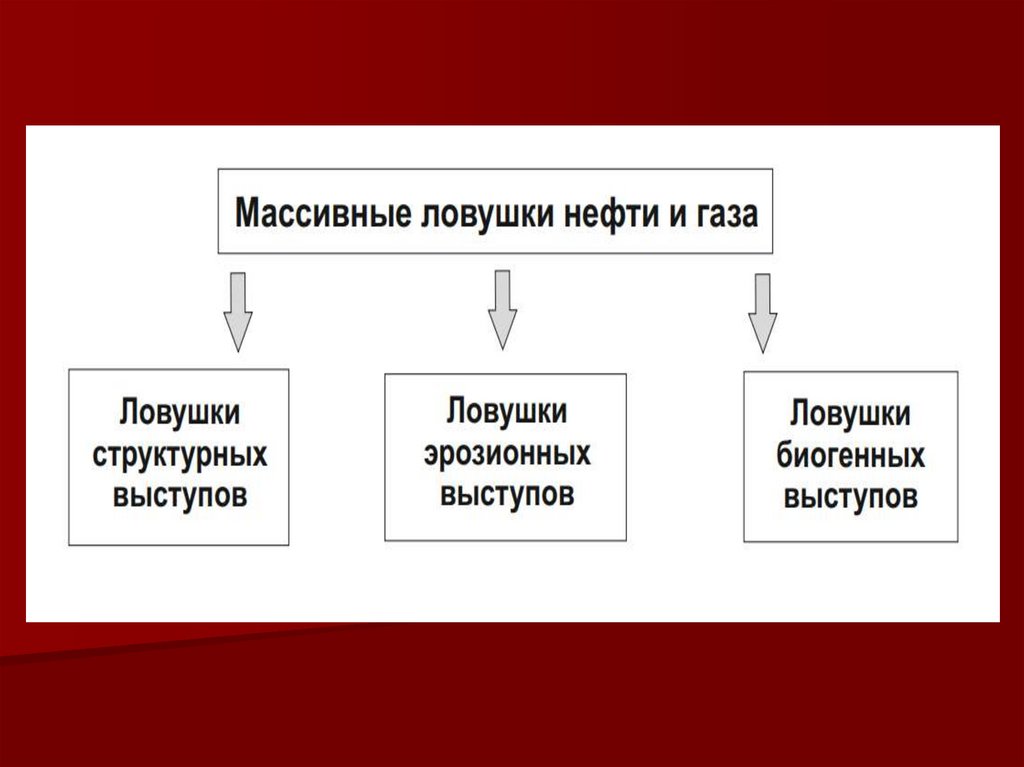

Массивные ловушки

36.

37.

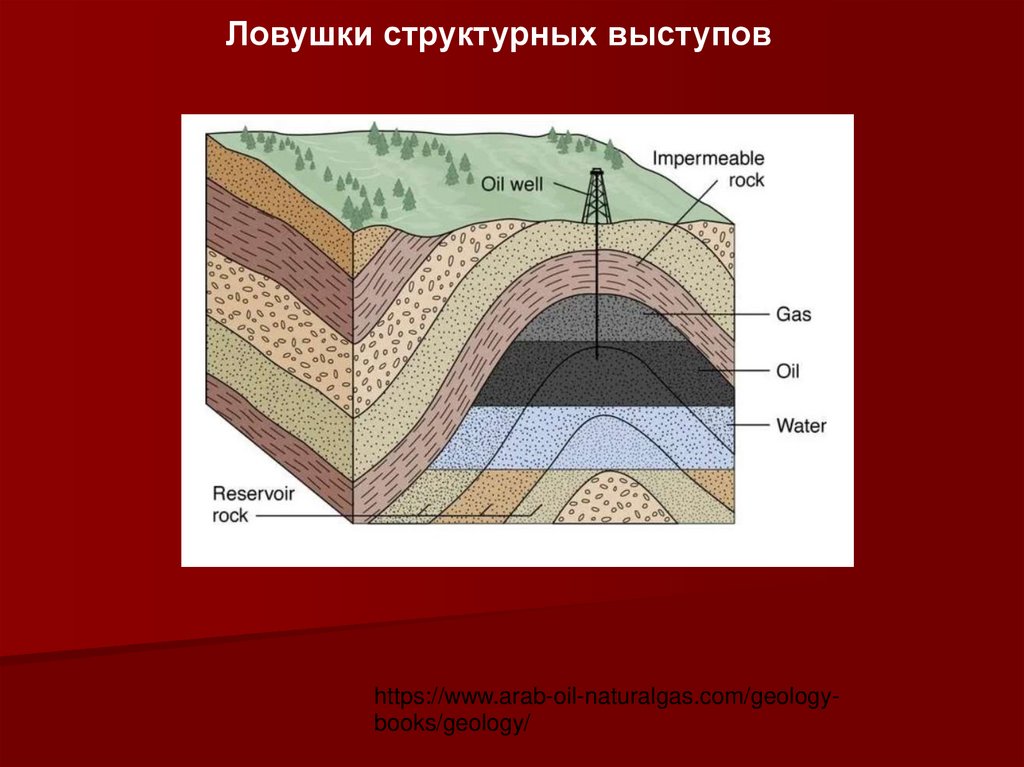

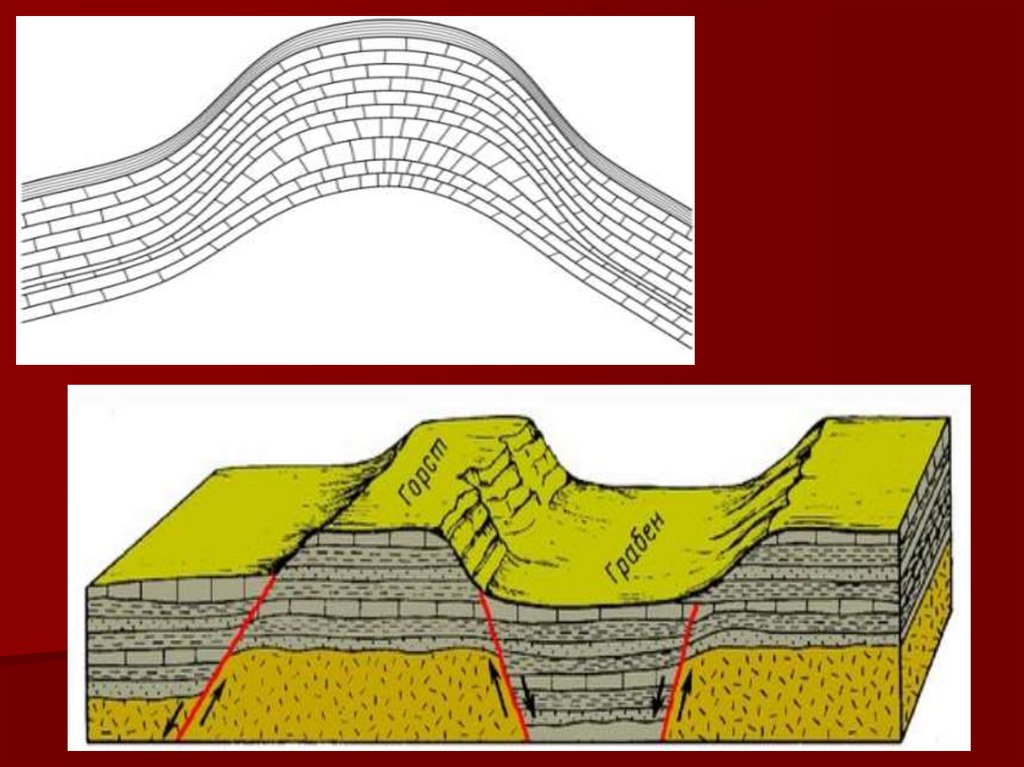

Ловушки структурных выступов
https://www.arab-oil-naturalgas.com/geologybooks/geology/

38.

39.

https://studbooks.net/1786975/geografiya/skladkoobrazovanie_tipy_sklado
k

40.

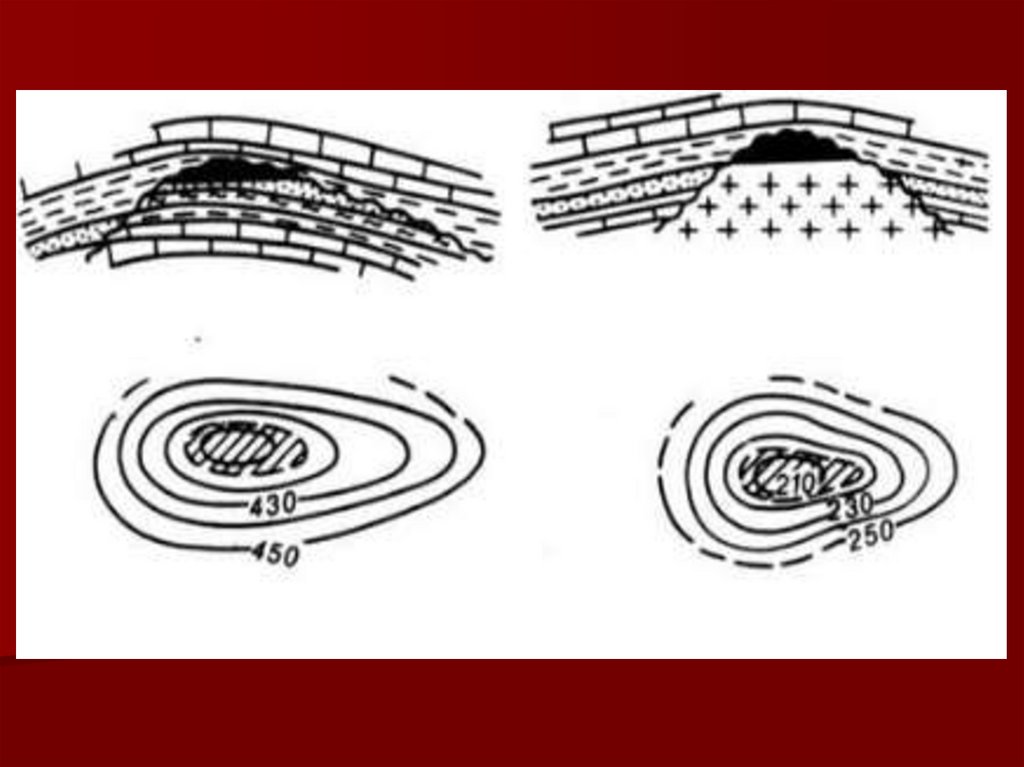

Ловушки эрозионных выступов

41.

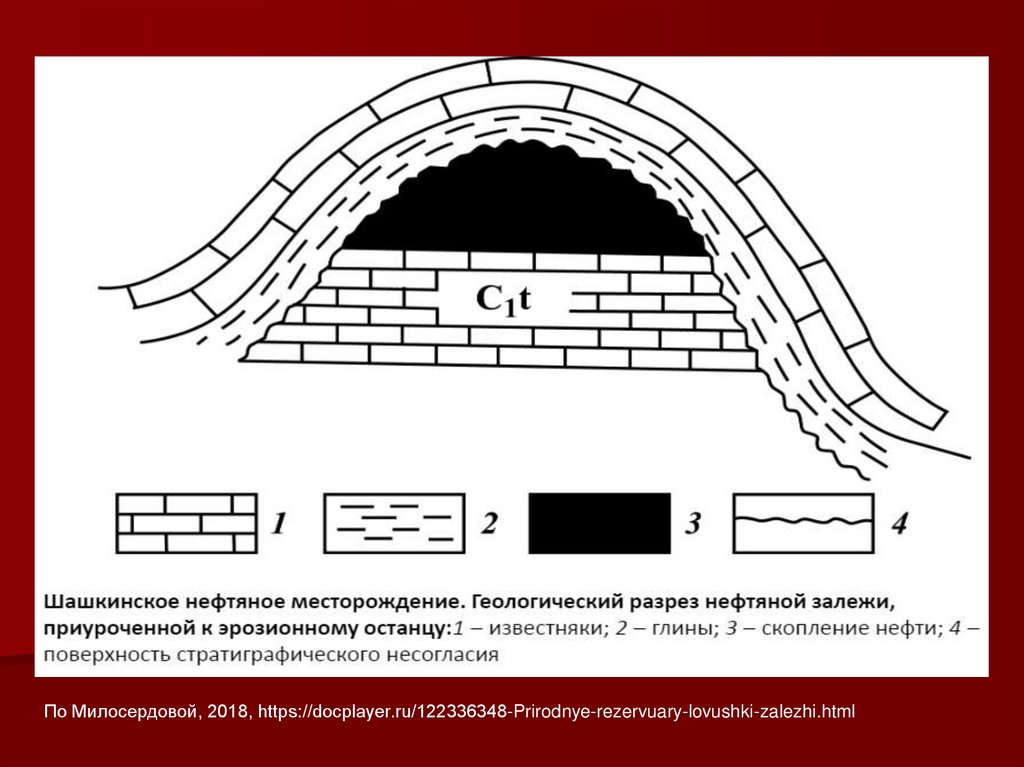

По Милосердовой, 2018, https://docplayer.ru/122336348-Prirodnye-rezervuary-lovushki-zalezhi.html

42.

43.

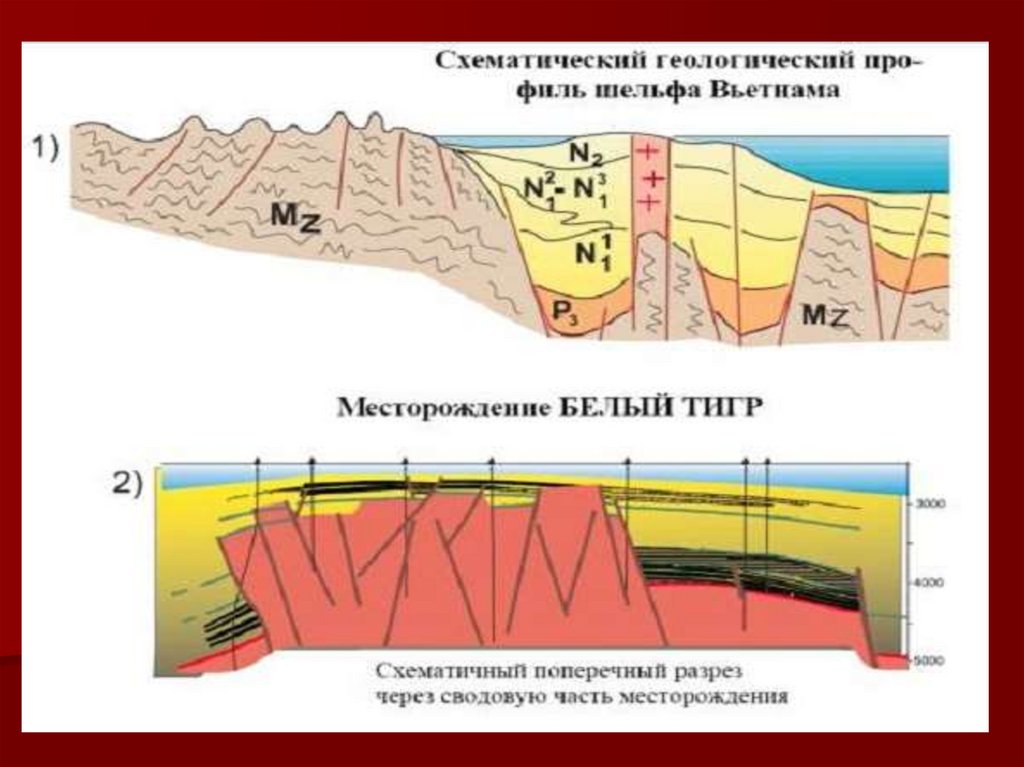

44.

45.

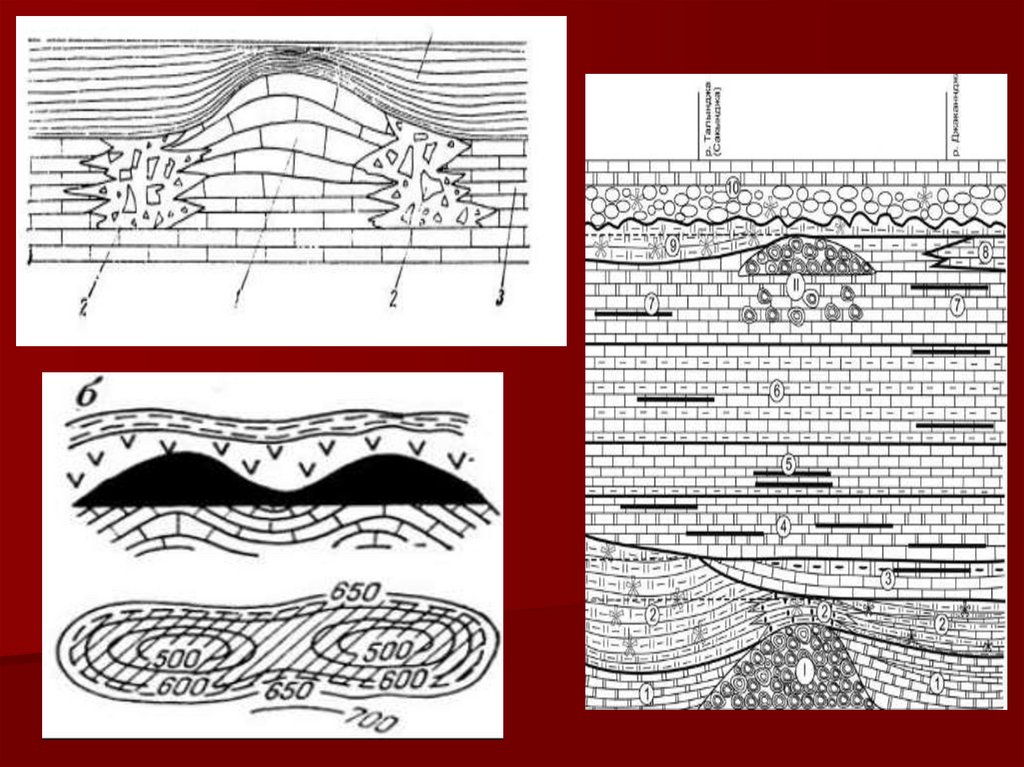

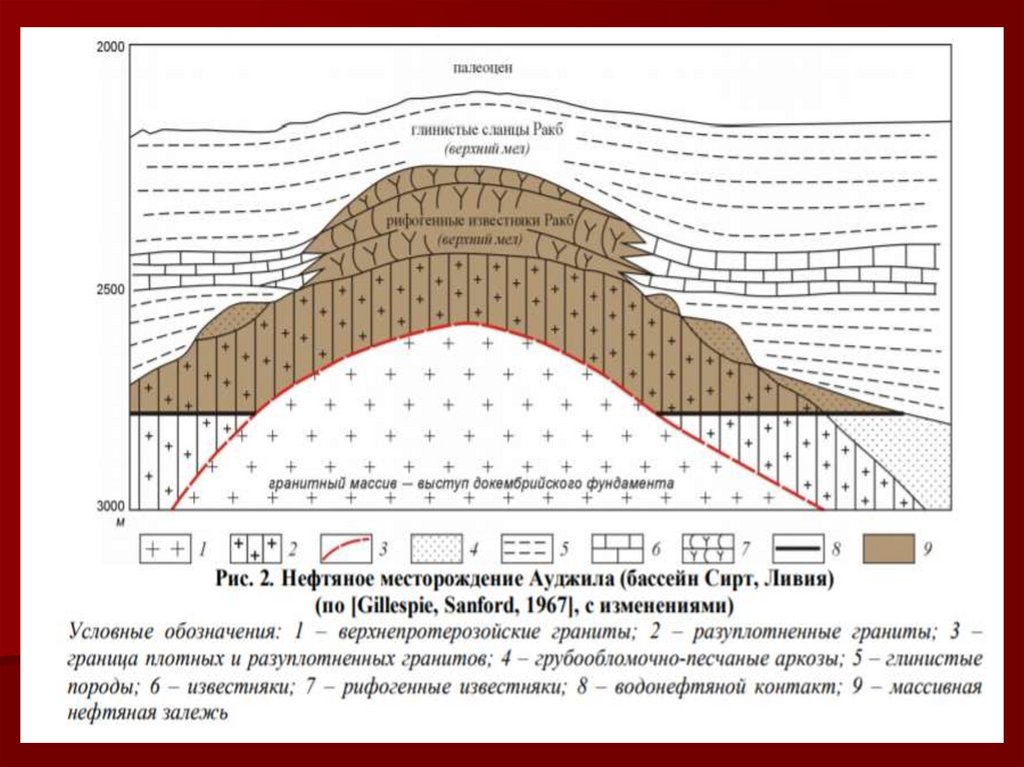

Ловушки биогенных выступов

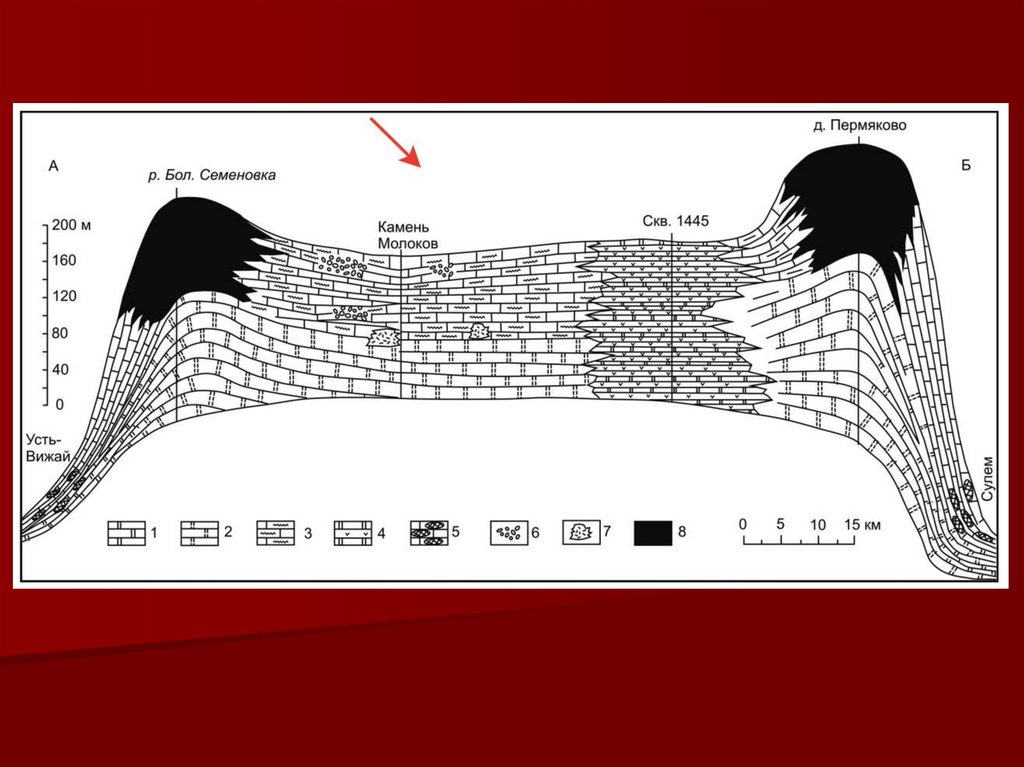

Известковые водоросли – рифообразователи
раннего девона (Шуйский, Чувашов, 1998).

46.

47.

48.

49.

50.

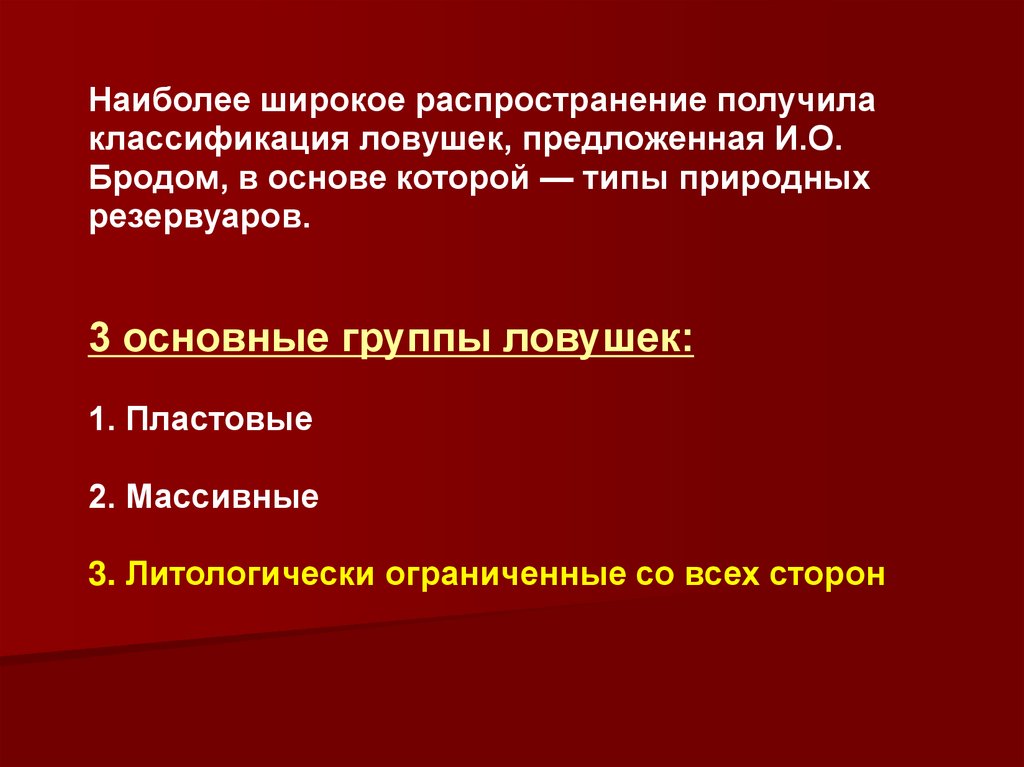

Наиболее широкое распространение получила
классификация ловушек, предложенная И.О.
Бродом, в основе которой — типы природных
резервуаров.
3 основные группы ловушек:
1. Пластовые
2. Массивные
3. Литологически ограниченные со всех сторон

51.

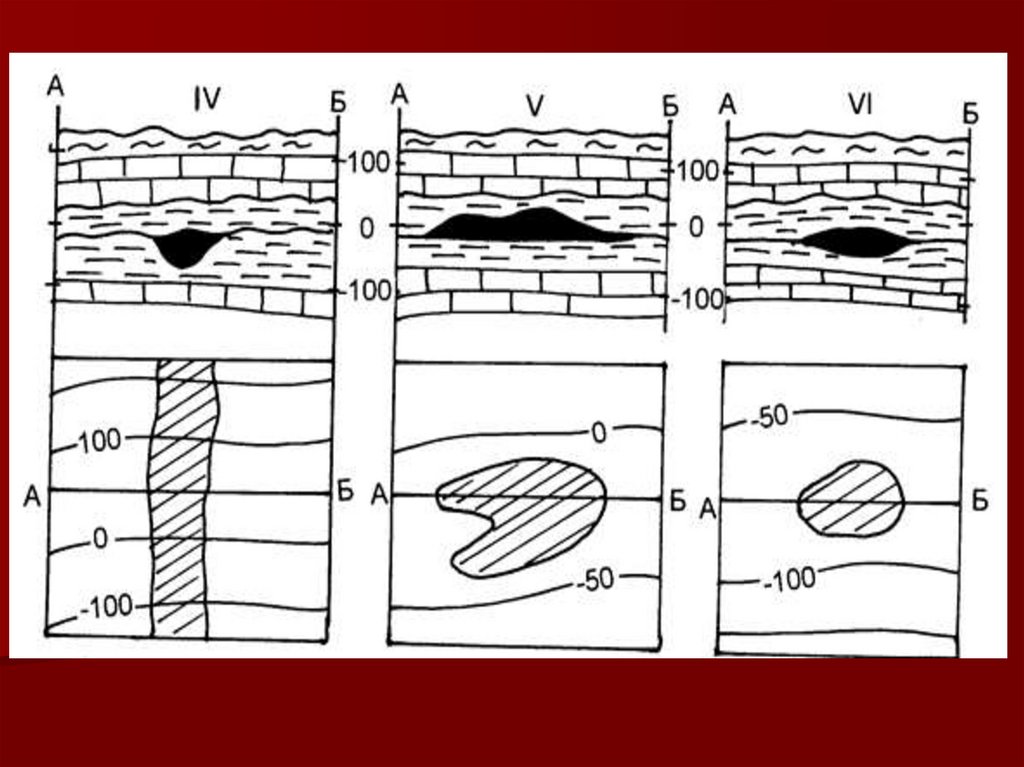

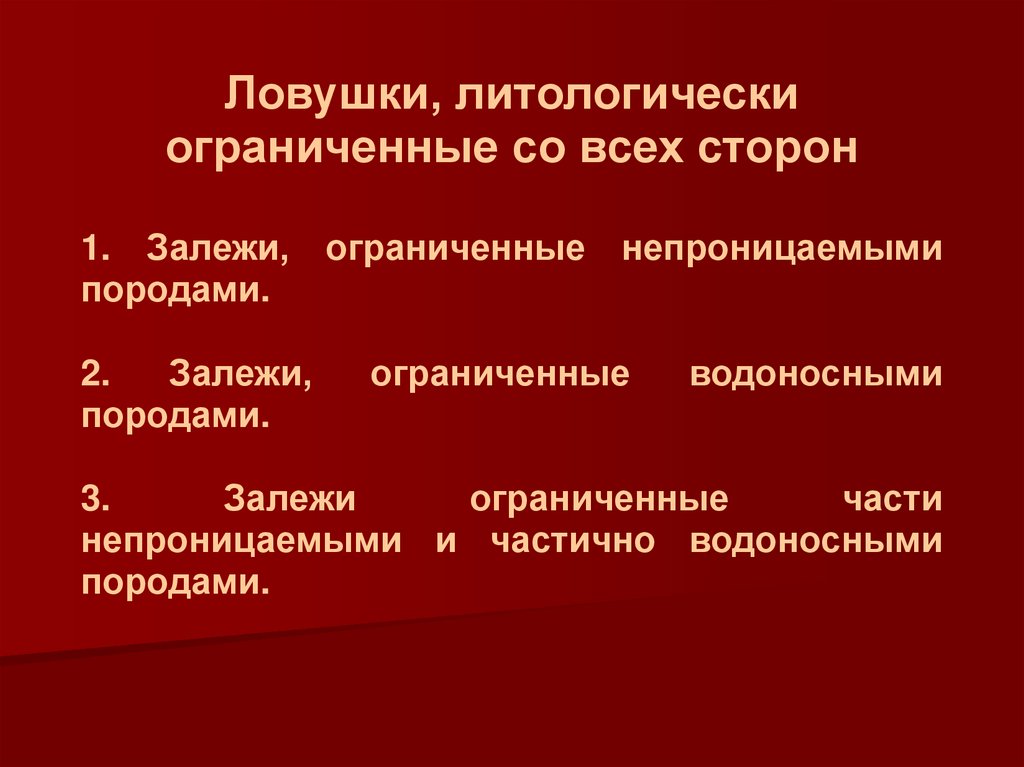

Ловушки, литологически
ограниченные со всех сторон
1. Залежи, ограниченные непроницаемыми
породами.
2.
Залежи,
породами.
ограниченные
водоносными
3.
Залежи
ограниченные
части
непроницаемыми и частично водоносными
породами.

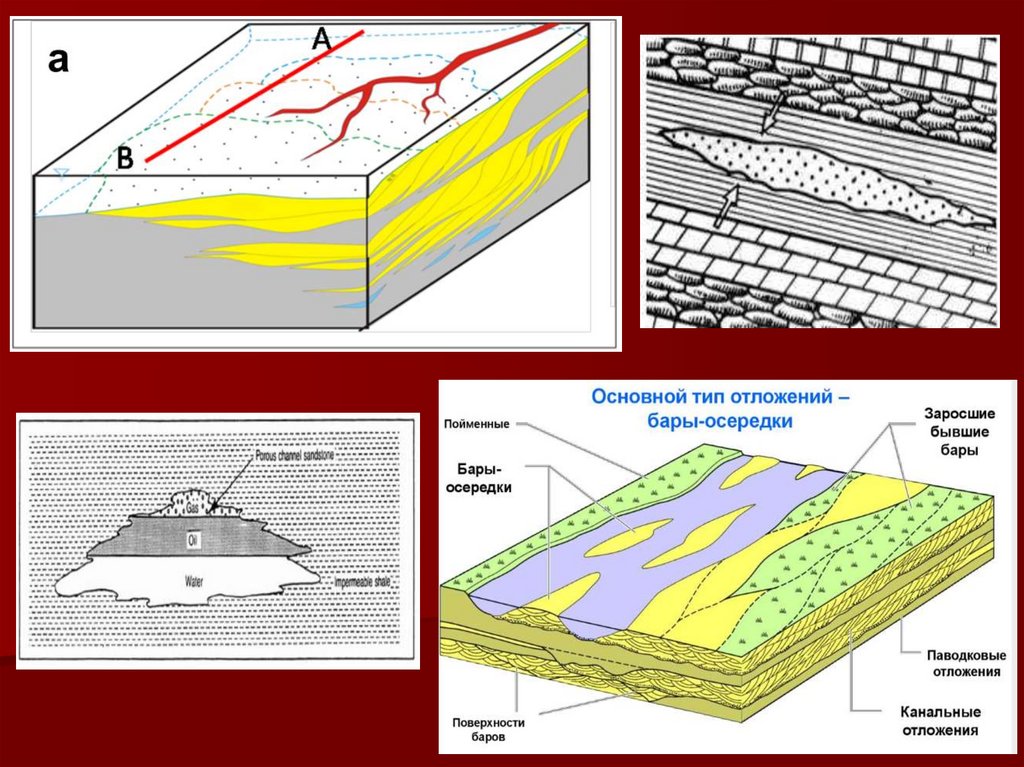

52.

53.

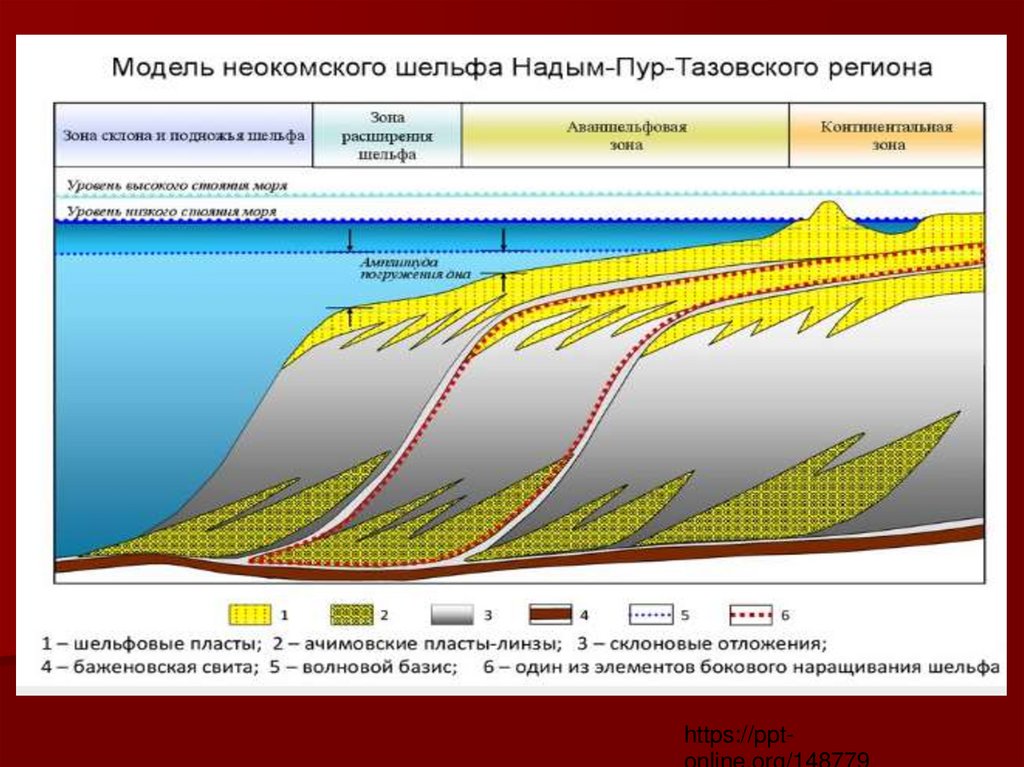

54.

https://pptonline.org/148779

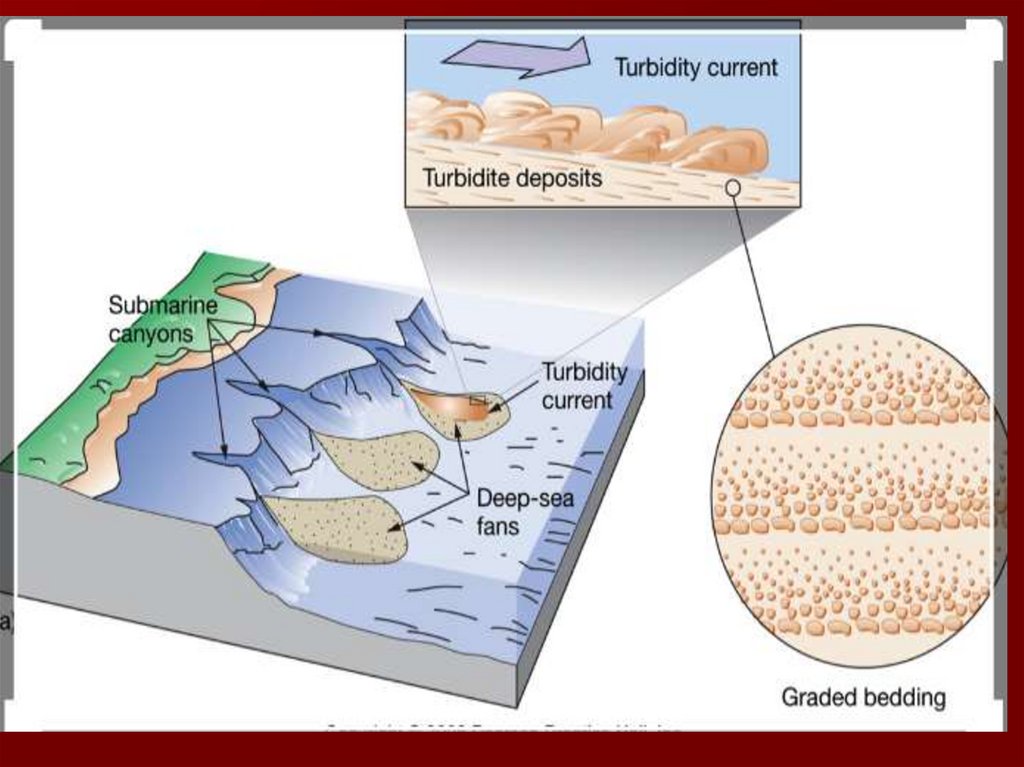

55.

56.

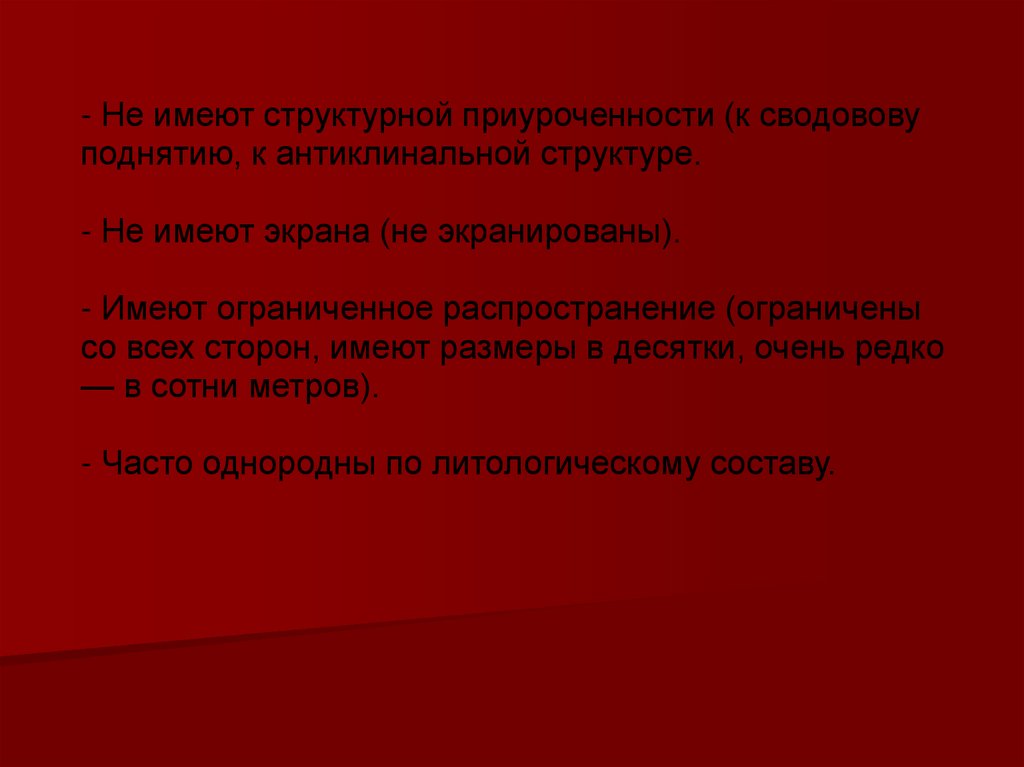

- Не имеют структурной приуроченности (к сводовову
поднятию, к антиклинальной структуре.
- Не имеют экрана (не экранированы).
- Имеют ограниченное распространение (ограничены
со всех сторон, имеют размеры в десятки, очень редко
— в сотни метров).
- Часто однородны по литологическому составу.

57.

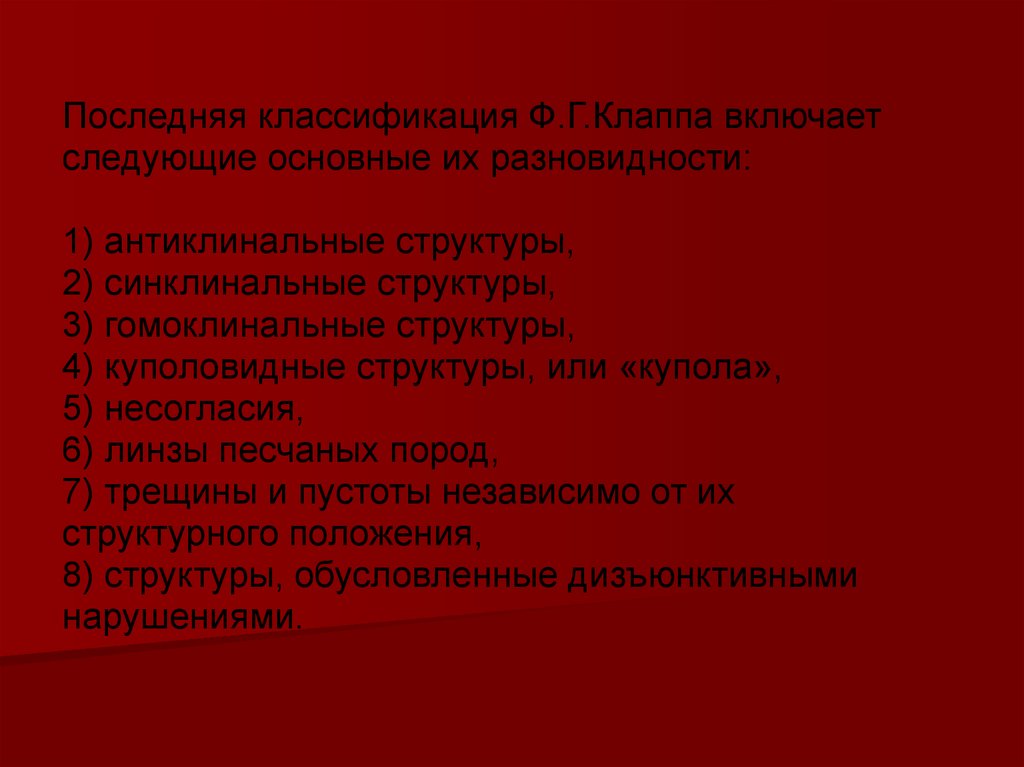

Последняя классификация Ф.Г.Клаппа включает
следующие основные их разновидности:
1) антиклинальные структуры,
2) синклинальные структуры,
3) гомоклинальные структуры,
4) куполовидные структуры, или «купола»,
5) несогласия,
6) линзы песчаных пород,
7) трещины и пустоты независимо от их
структурного положения,
8) структуры, обусловленные дизъюнктивными
нарушениями.

58.

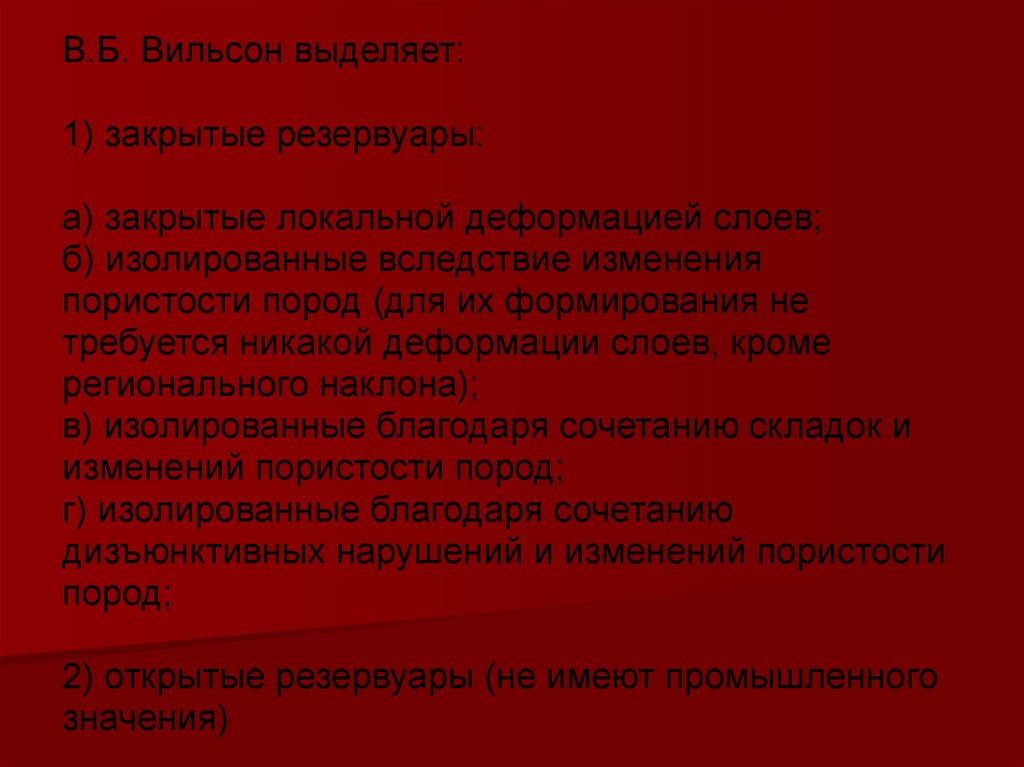

В.Б. Вильсон выделяет:
1) закрытые резервуары:
а) закрытые локальной деформацией слоев;
б) изолированные вследствие изменения
пористости пород (для их формирования не
требуется никакой деформации слоев, кроме
регионального наклона);
в) изолированные благодаря сочетанию складок и
изменений пористости пород;
г) изолированные благодаря сочетанию
дизъюнктивных нарушений и изменений пористости
пород;
2) открытые резервуары (не имеют промышленного
значения)

59.

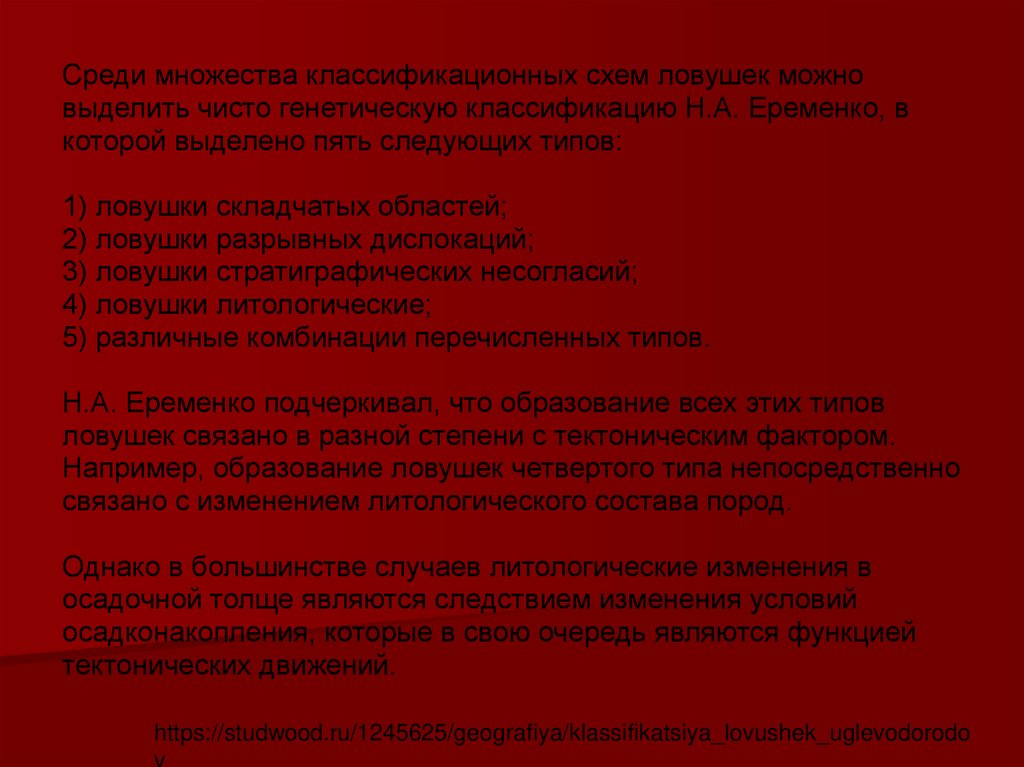

Среди множества классификационных схем ловушек можно
выделить чисто генетическую классификацию Н.А. Еременко, в
которой выделено пять следующих типов:
1) ловушки складчатых областей;
2) ловушки разрывных дислокаций;
3) ловушки стратиграфических несогласий;
4) ловушки литологические;
5) различные комбинации перечисленных типов.
Н.А. Еременко подчеркивал, что образование всех этих типов
ловушек связано в разной степени с тектоническим фактором.
Например, образование ловушек четвертого типа непосредственно
связано с изменением литологического состава пород.
Однако в большинстве случаев литологические изменения в
осадочной толще являются следствием изменения условий
осадконакопления, которые в свою очередь являются функцией
тектонических движений.
https://studwood.ru/1245625/geografiya/klassifikatsiya_lovushek_uglevodorodo
v

60.

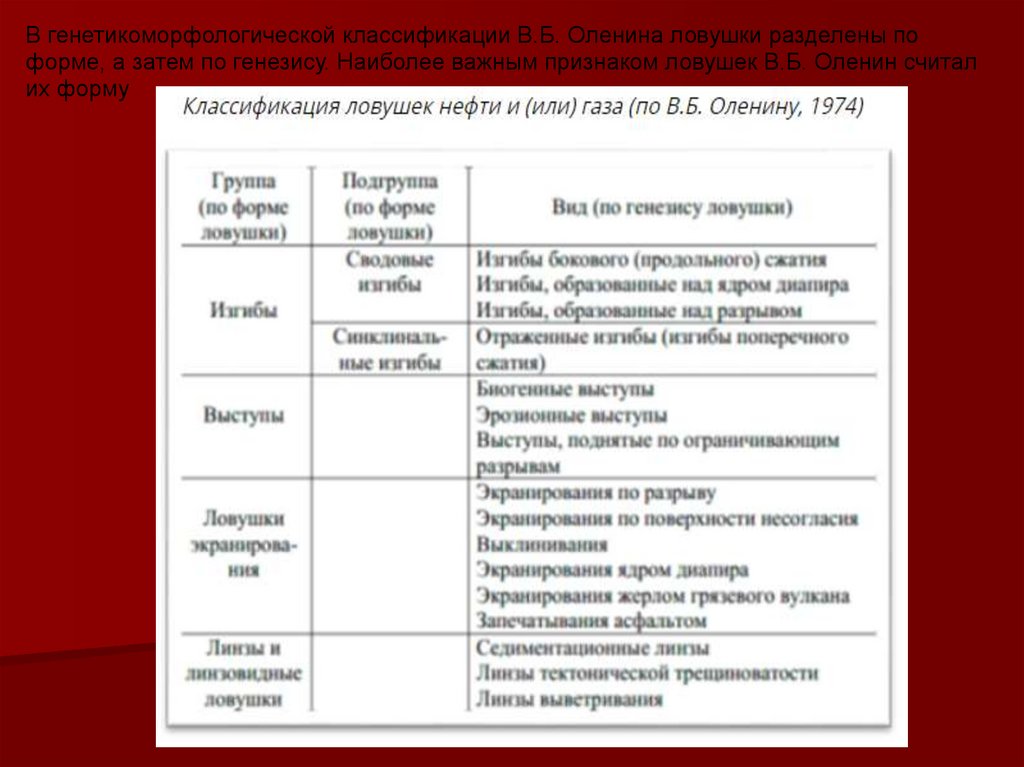

В генетикоморфологической классификации В.Б. Оленина ловушки разделены по
форме, а затем по генезису. Наиболее важным признаком ловушек В.Б. Оленин считал
их форму

61.

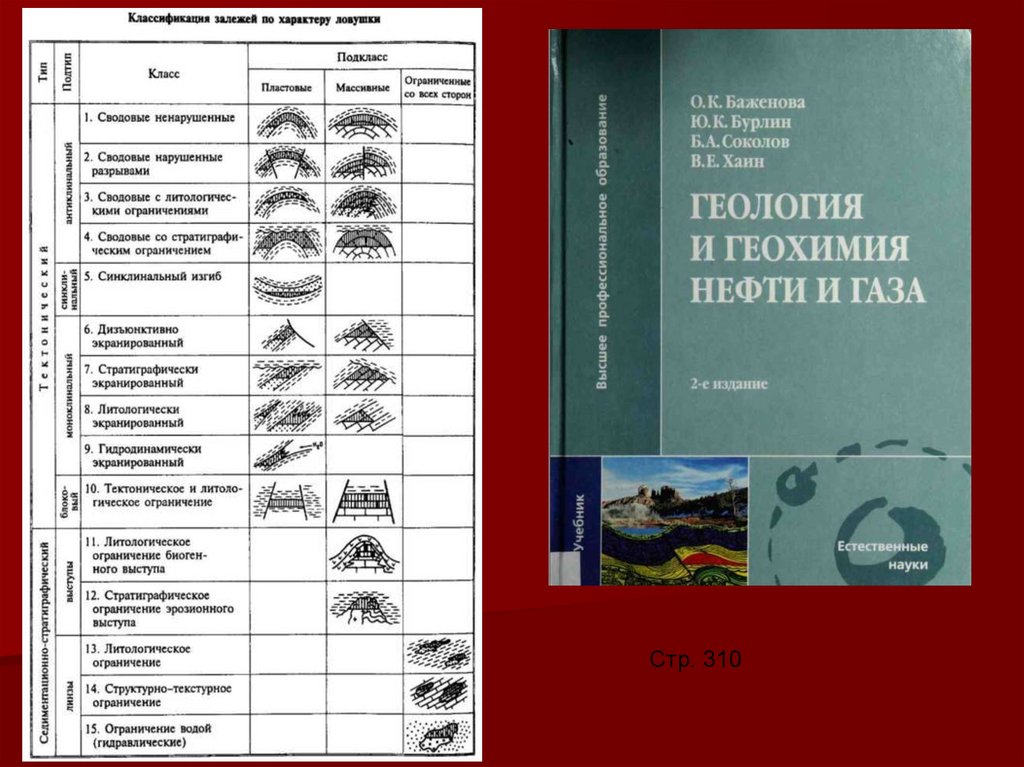

Стр. 310
