Раздел_№3_Тема_№9_Основы_ИО_от_Литвина_

1.

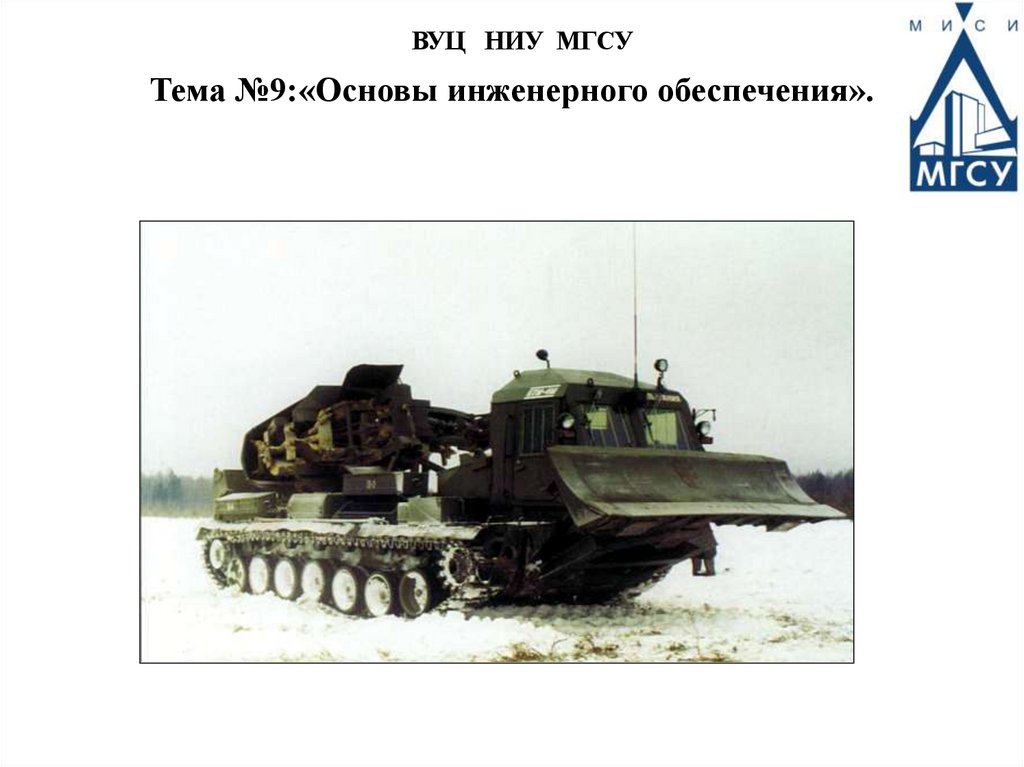

ВУЦ НИУ МГСУ
Тема №9:«Основы инженерного обеспечения».

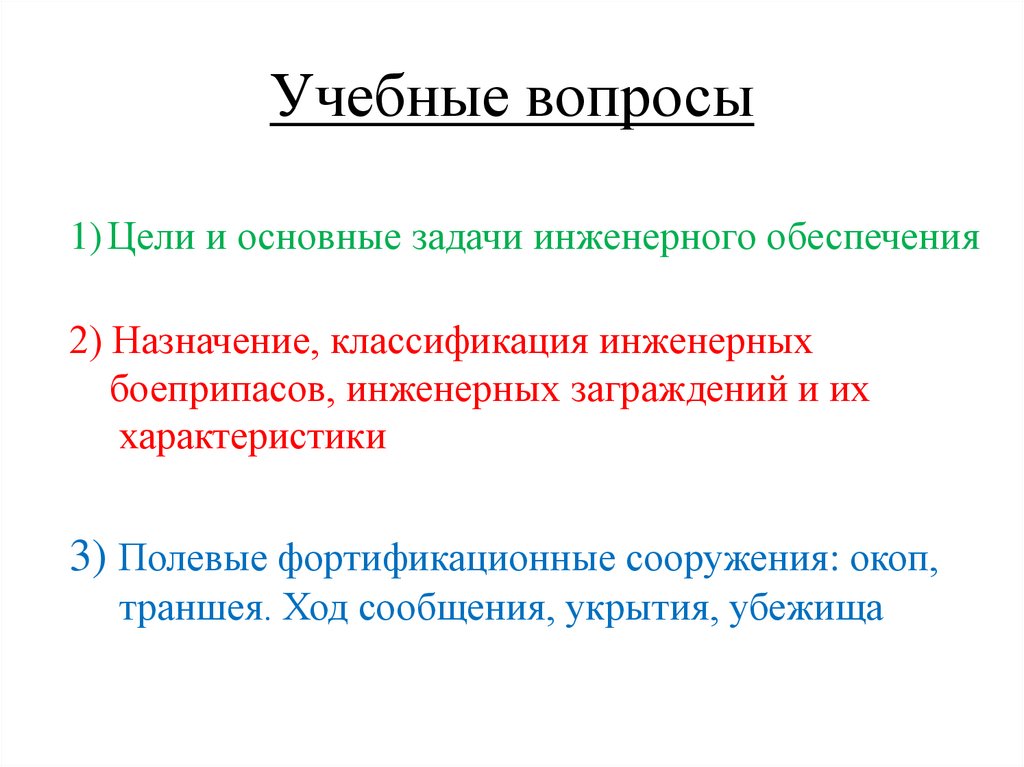

2. Учебные вопросы

1) Цели и основные задачи инженерного обеспечения
2) Назначение, классификация инженерных
боеприпасов, инженерных заграждений и их
характеристики
3) Полевые фортификационные сооружения: окоп,
траншея. Ход сообщения, укрытия, убежища

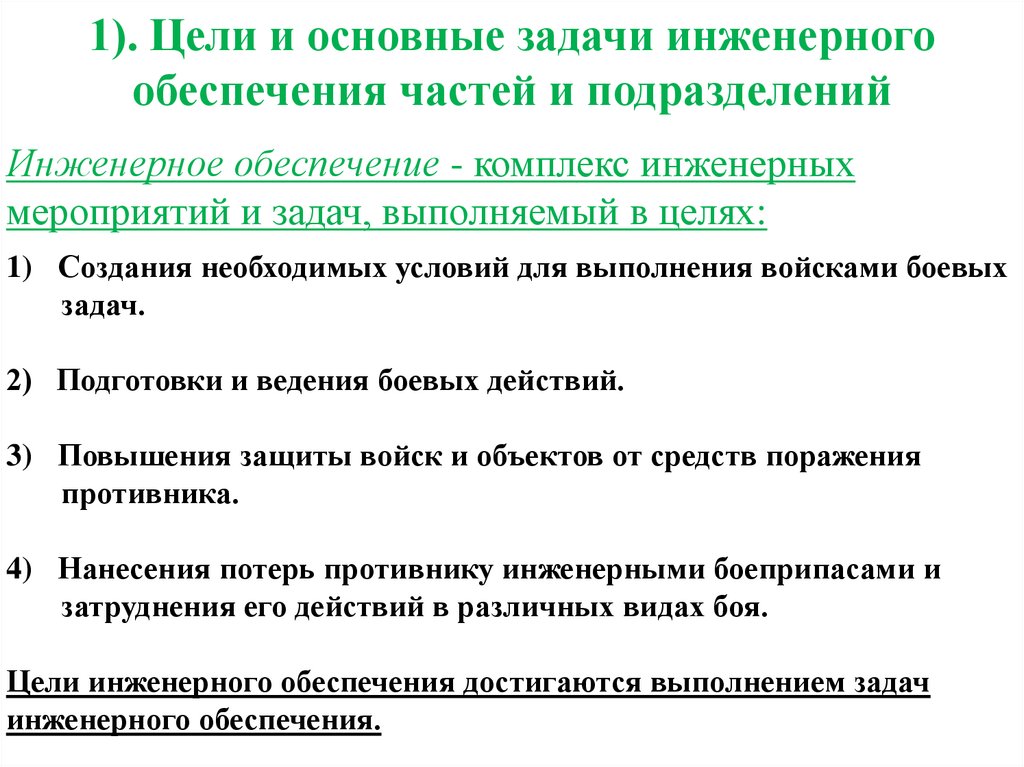

3. 1). Цели и основные задачи инженерного обеспечения частей и подразделений

Инженерное обеспечение - комплекс инженерных
мероприятий и задач, выполняемый в целях:
1) Создания необходимых условий для выполнения войсками боевых
задач.
2) Подготовки и ведения боевых действий.
3) Повышения защиты войск и объектов от средств поражения
противника.
4) Нанесения потерь противнику инженерными боеприпасами и
затруднения его действий в различных видах боя.
Цели инженерного обеспечения достигаются выполнением задач
инженерного обеспечения.

4.

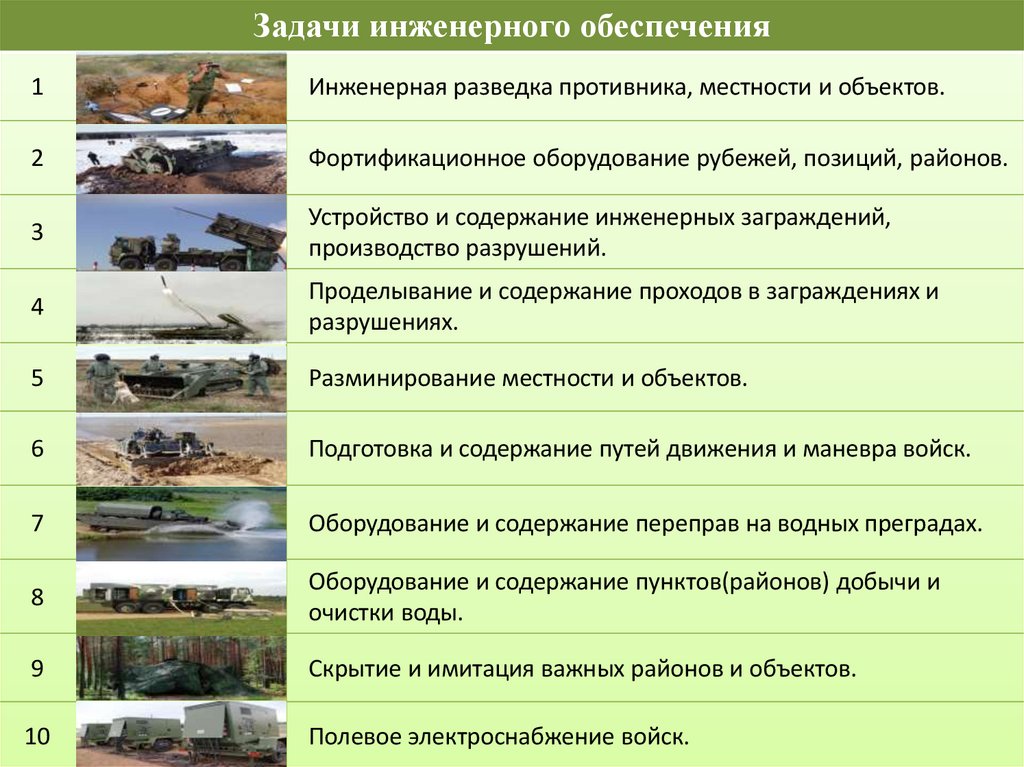

Задачи инженерного обеспечения
1
Инженерная разведка противника, местности и объектов.
2
Фортификационное оборудование рубежей, позиций, районов.
3
Устройство и содержание инженерных заграждений,
производство разрушений.
4
Проделывание и содержание проходов в заграждениях и
разрушениях.
5
Разминирование местности и объектов.
6
Подготовка и содержание путей движения и маневра войск.
7
Оборудование и содержание переправ на водных преградах.
8
Оборудование и содержание пунктов(районов) добычи и
очистки воды.
9
Скрытие и имитация важных районов и объектов.
10
Полевое электроснабжение войск.

5.

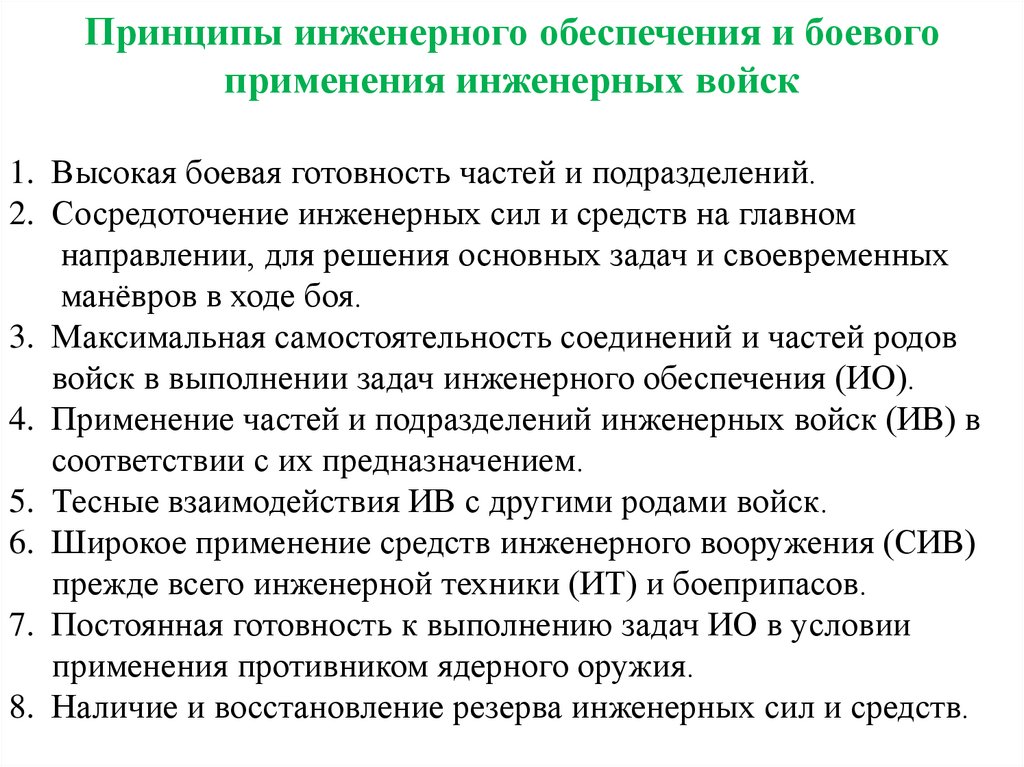

Принципы инженерного обеспечения и боевого
применения инженерных войск
1. Высокая боевая готовность частей и подразделений.
2. Сосредоточение инженерных сил и средств на главном
направлении, для решения основных задач и своевременных
манёвров в ходе боя.
3. Максимальная самостоятельность соединений и частей родов
войск в выполнении задач инженерного обеспечения (ИО).
4. Применение частей и подразделений инженерных войск (ИВ) в
соответствии с их предназначением.
5. Тесные взаимодействия ИВ с другими родами войск.
6. Широкое применение средств инженерного вооружения (СИВ)
прежде всего инженерной техники (ИТ) и боеприпасов.
7. Постоянная готовность к выполнению задач ИО в условии
применения противником ядерного оружия.
8. Наличие и восстановление резерва инженерных сил и средств.

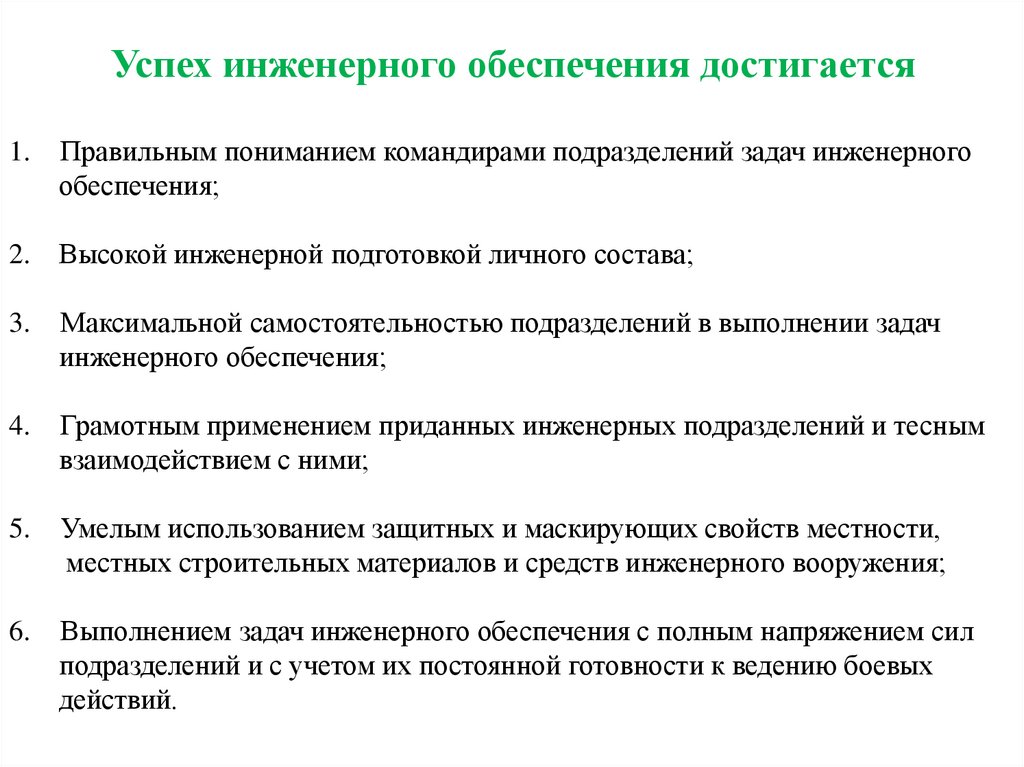

6. Успех инженерного обеспечения достигается

1.
Правильным пониманием командирами подразделений задач инженерного
обеспечения;
2. Высокой инженерной подготовкой личного состава;
3.
Максимальной самостоятельностью подразделений в выполнении задач
инженерного обеспечения;
4.
Грамотным применением приданных инженерных подразделений и тесным
взаимодействием с ними;
5.
Умелым использованием защитных и маскирующих свойств местности,
местных строительных материалов и средств инженерного вооружения;
6.
Выполнением задач инженерного обеспечения с полным напряжением сил
подразделений и с учетом их постоянной готовности к ведению боевых
действий.

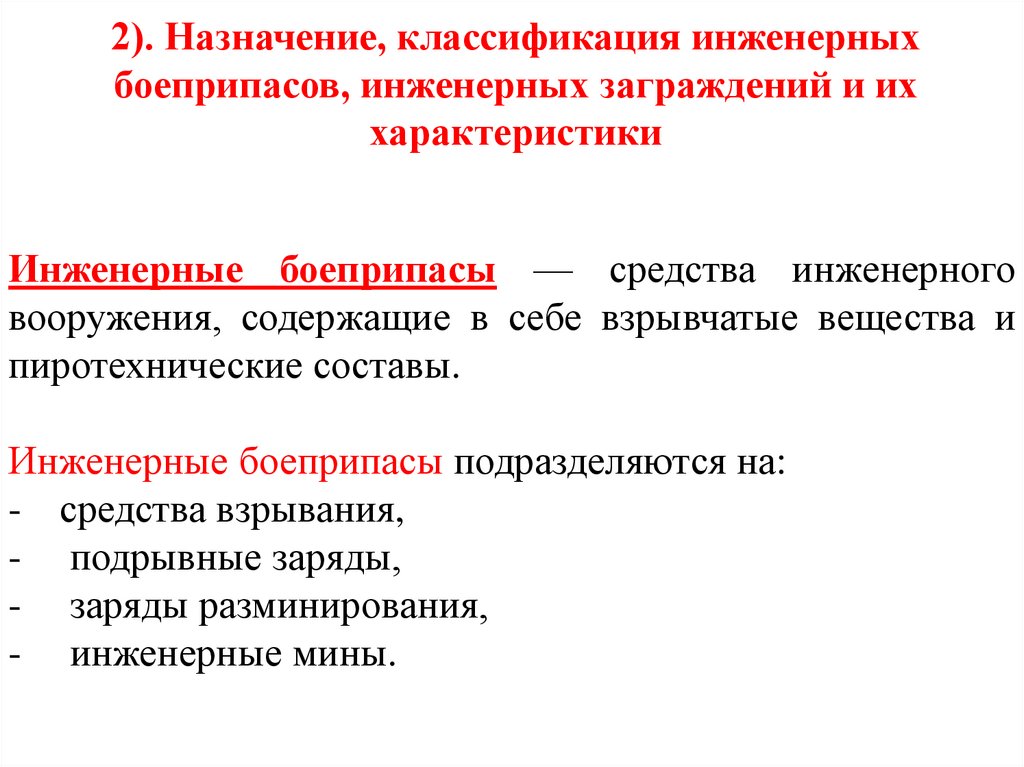

7. 2). Назначение, классификация инженерных боеприпасов, инженерных заграждений и их характеристики

Инженерные боеприпасы — средства инженерного
вооружения, содержащие в себе взрывчатые вещества и
пиротехнические составы.
Инженерные боеприпасы подразделяются на:
- средства взрывания,
- подрывные заряды,
- заряды разминирования,
- инженерные мины.

8.

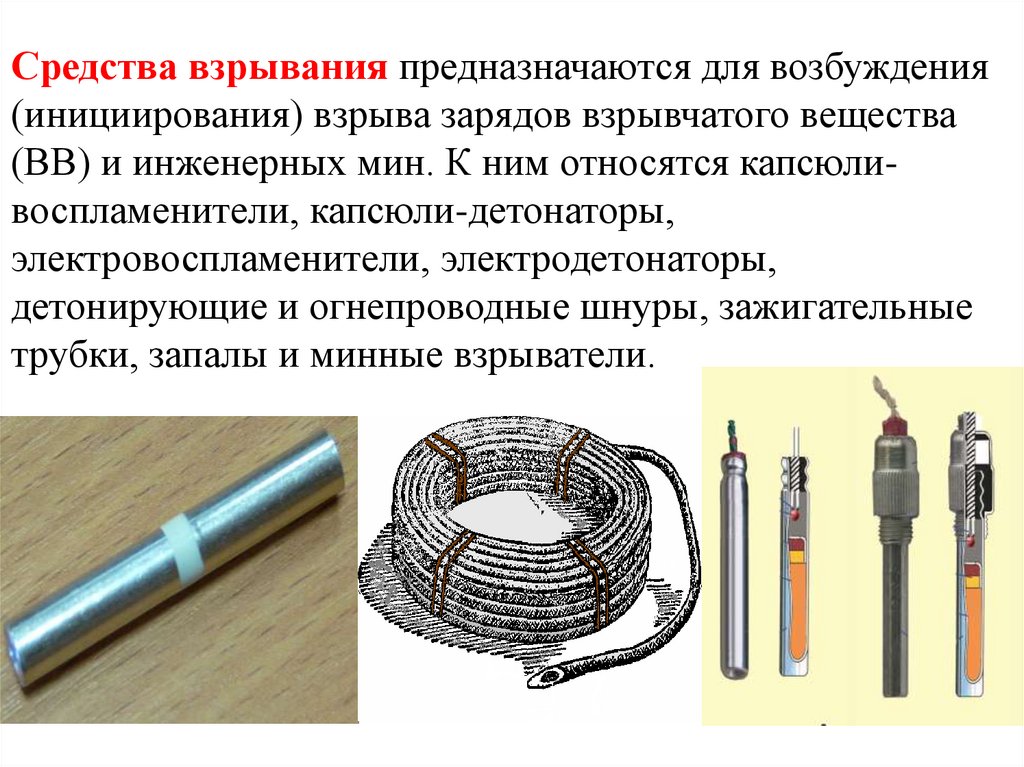

Средства взрывания предназначаются для возбуждения
(инициирования) взрыва зарядов взрывчатого вещества
(ВВ) и инженерных мин. К ним относятся капсюливоспламенители, капсюли-детонаторы,
электровоспламенители, электродетонаторы,
детонирующие и огнепроводные шнуры, зажигательные
трубки, запалы и минные взрыватели.

9.

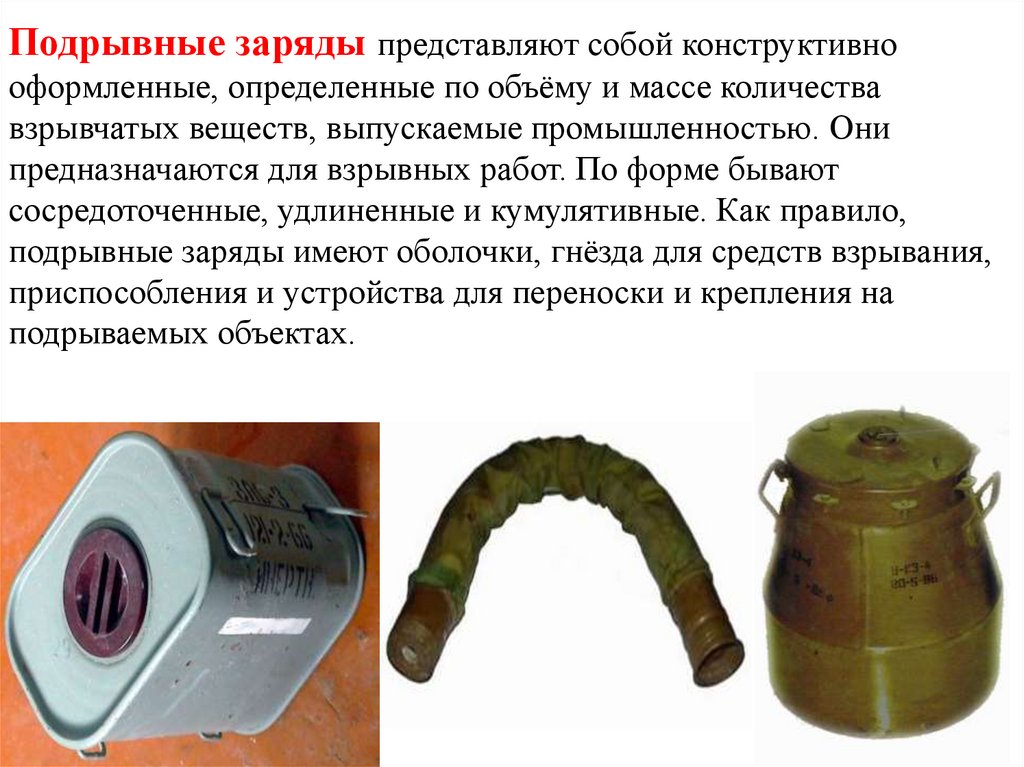

Подрывные заряды представляют собой конструктивно
оформленные, определенные по объёму и массе количества
взрывчатых веществ, выпускаемые промышленностью. Они
предназначаются для взрывных работ. По форме бывают
сосредоточенные, удлиненные и кумулятивные. Как правило,
подрывные заряды имеют оболочки, гнёзда для средств взрывания,
приспособления и устройства для переноски и крепления на
подрываемых объектах.

10.

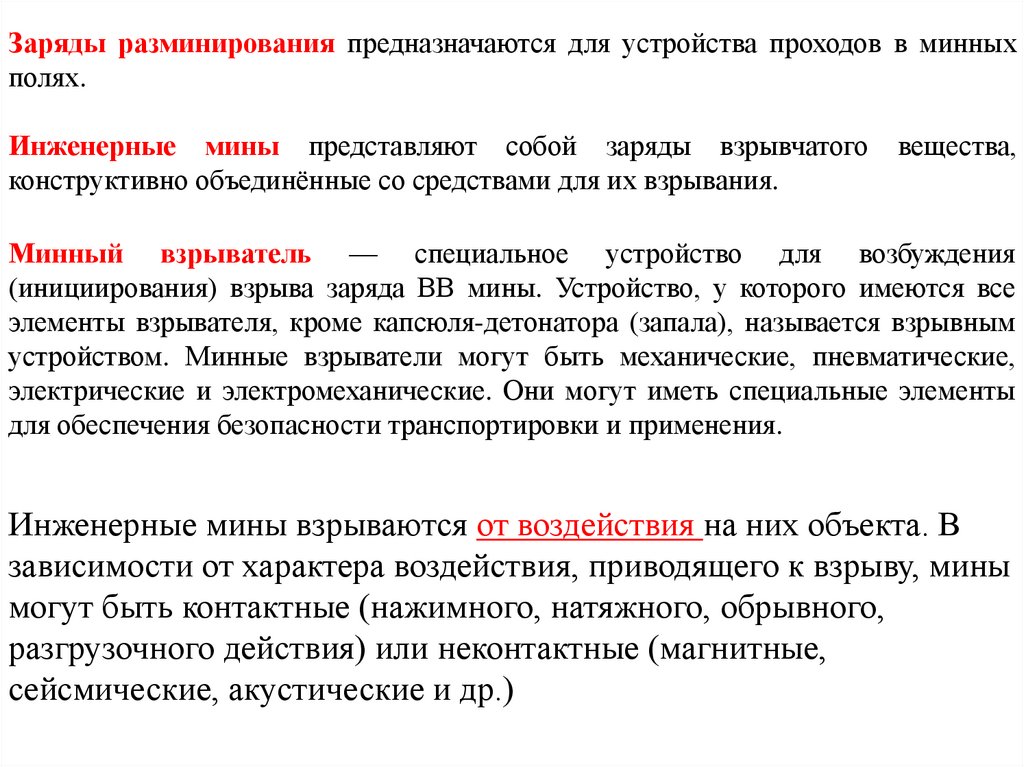

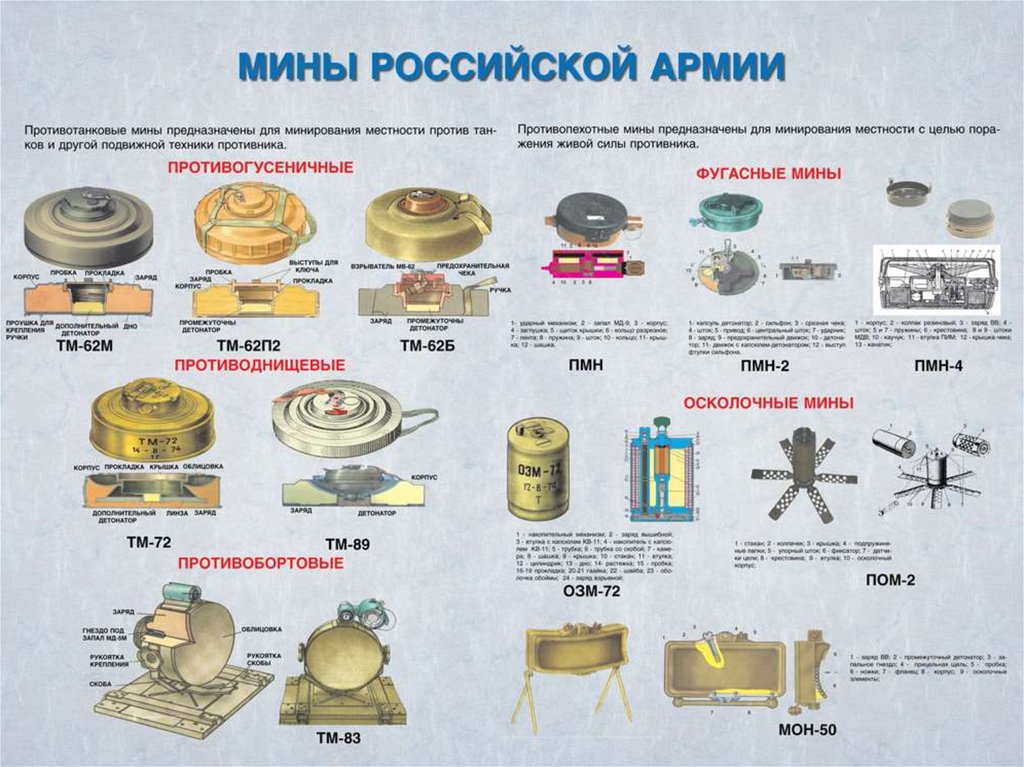

Заряды разминирования предназначаются для устройства проходов в минных
полях.
Инженерные мины представляют собой заряды взрывчатого
конструктивно объединённые со средствами для их взрывания.
вещества,
Минный взрыватель — специальное устройство для возбуждения
(инициирования) взрыва заряда ВВ мины. Устройство, у которого имеются все
элементы взрывателя, кроме капсюля-детонатора (запала), называется взрывным
устройством. Минные взрыватели могут быть механические, пневматические,
электрические и электромеханические. Они могут иметь специальные элементы
для обеспечения безопасности транспортировки и применения.
Инженерные мины взрываются от воздействия на них объекта. В
зависимости от характера воздействия, приводящего к взрыву, мины
могут быть контактные (нажимного, натяжного, обрывного,
разгрузочного действия) или неконтактные (магнитные,
сейсмические, акустические и др.)

11.

12.

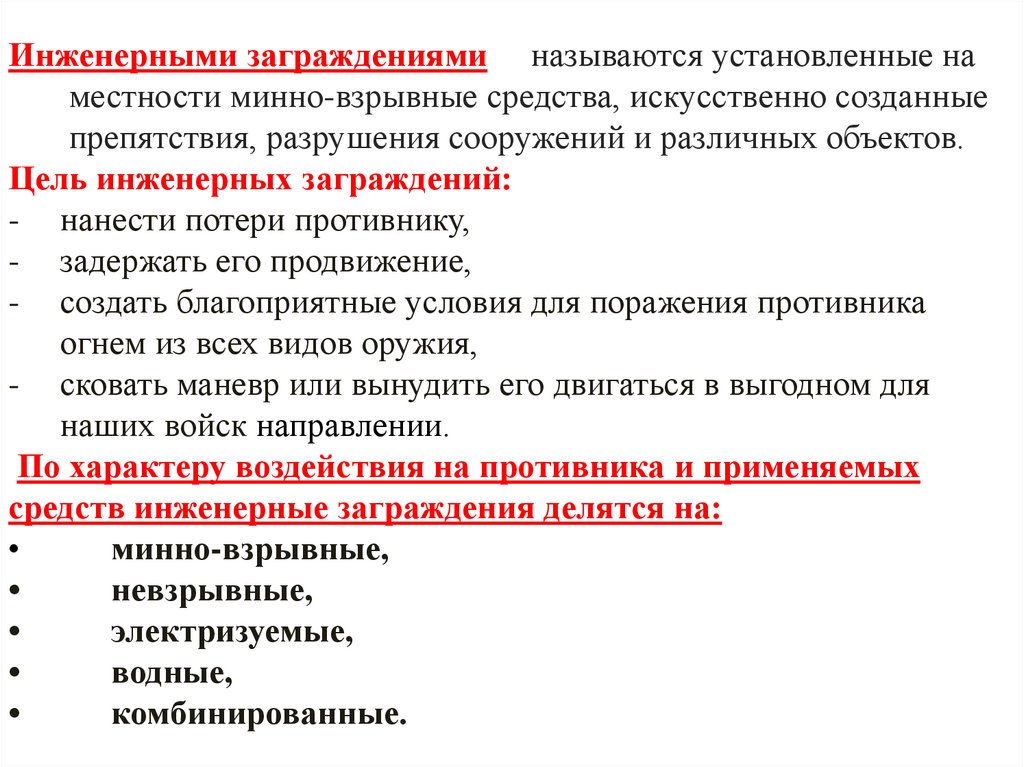

Инженерными заграждениями называются установленные на
местности минно-взрывные средства, искусственно созданные
препятствия, разрушения сооружений и различных объектов.
Цель инженерных заграждений:
- нанести потери противнику,
- задержать его продвижение,
- создать благоприятные условия для поражения противника
огнем из всех видов оружия,
- сковать маневр или вынудить его двигаться в выгодном для
наших войск направлении.
По характеру воздействия на противника и применяемых
средств инженерные заграждения делятся на:
минно-взрывные,
невзрывные,
электризуемые,
водные,
комбинированные.

13.

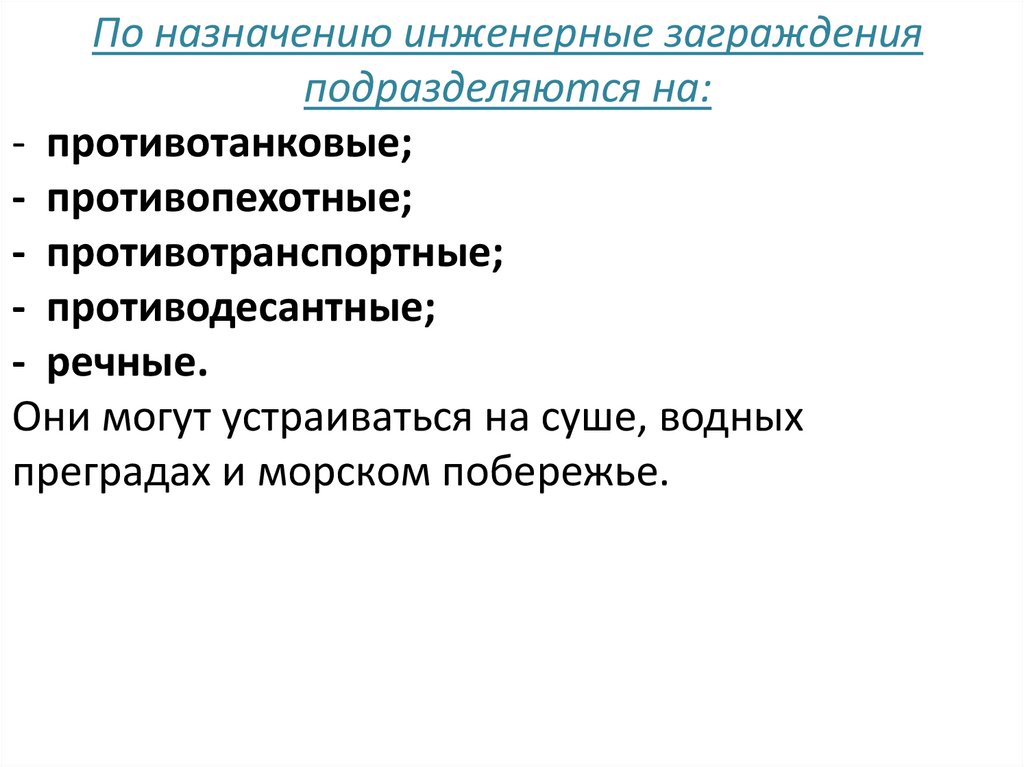

По назначению инженерные заграждения
подразделяются на:
- противотанковые;
- противопехотные;
- противотранспортные;
- противодесантные;
- речные.
Они могут устраиваться на суше, водных
преградах и морском побережье.

14.

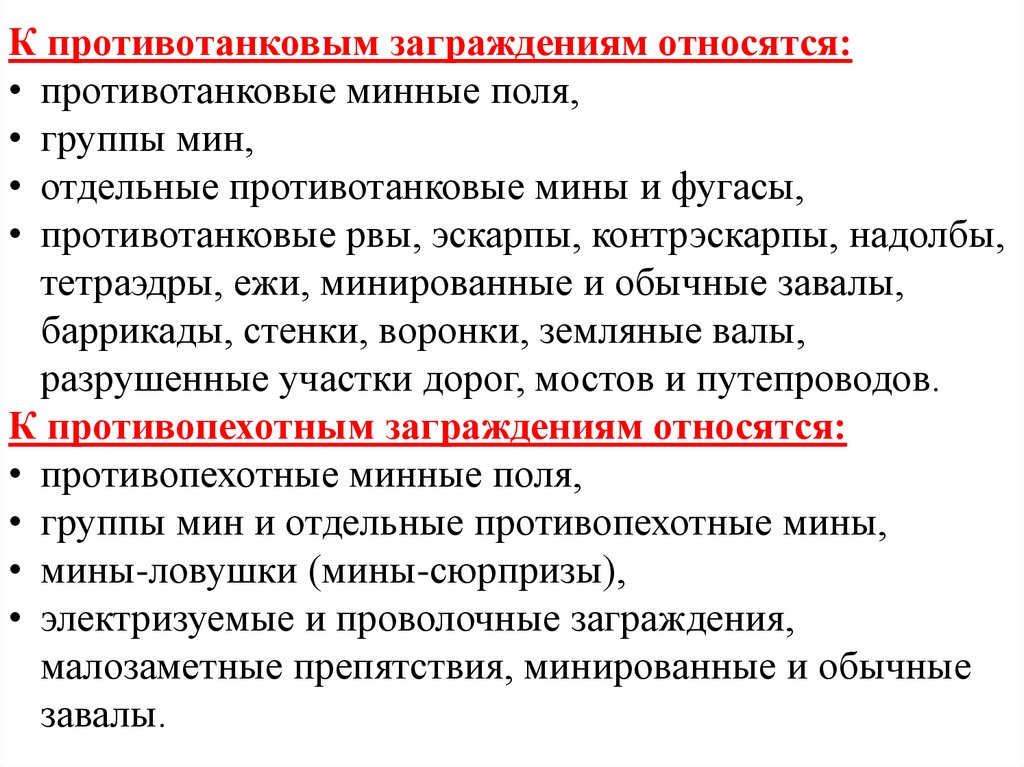

К противотанковым заграждениям относятся:
• противотанковые минные поля,
• группы мин,
• отдельные противотанковые мины и фугасы,
• противотанковые рвы, эскарпы, контрэскарпы, надолбы,
тетраэдры, ежи, минированные и обычные завалы,
баррикады, стенки, воронки, земляные валы,
разрушенные участки дорог, мостов и путепроводов.
К противопехотным заграждениям относятся:
• противопехотные минные поля,
• группы мин и отдельные противопехотные мины,
• мины-ловушки (мины-сюрпризы),
• электризуемые и проволочные заграждения,
малозаметные препятствия, минированные и обычные
завалы.

15.

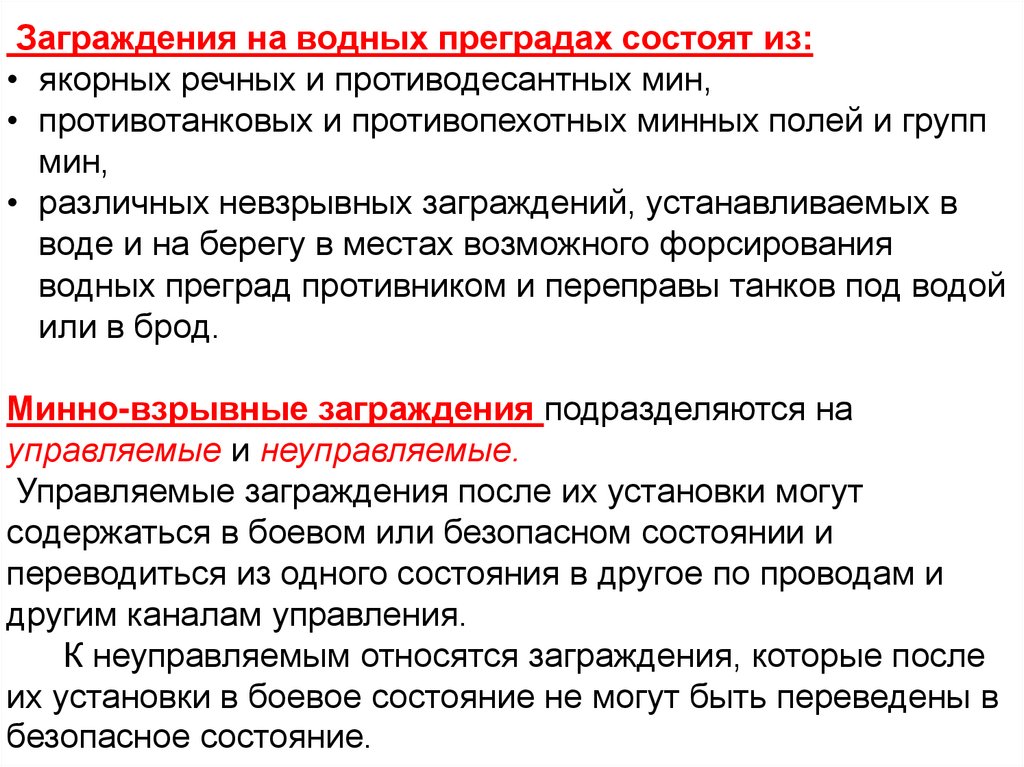

Заграждения на водных преградах состоят из:
• якорных речных и противодесантных мин,
• противотанковых и противопехотных минных полей и групп
мин,
• различных невзрывных заграждений, устанавливаемых в
воде и на берегу в местах возможного форсирования
водных преград противником и переправы танков под водой
или в брод.
Минно-взрывные заграждения подразделяются на
управляемые и неуправляемые.
Управляемые заграждения после их установки могут
содержаться в боевом или безопасном состоянии и
переводиться из одного состояния в другое по проводам и
другим каналам управления.
К неуправляемым относятся заграждения, которые после
их установки в боевое состояние не могут быть переведены в
безопасное состояние.

16.

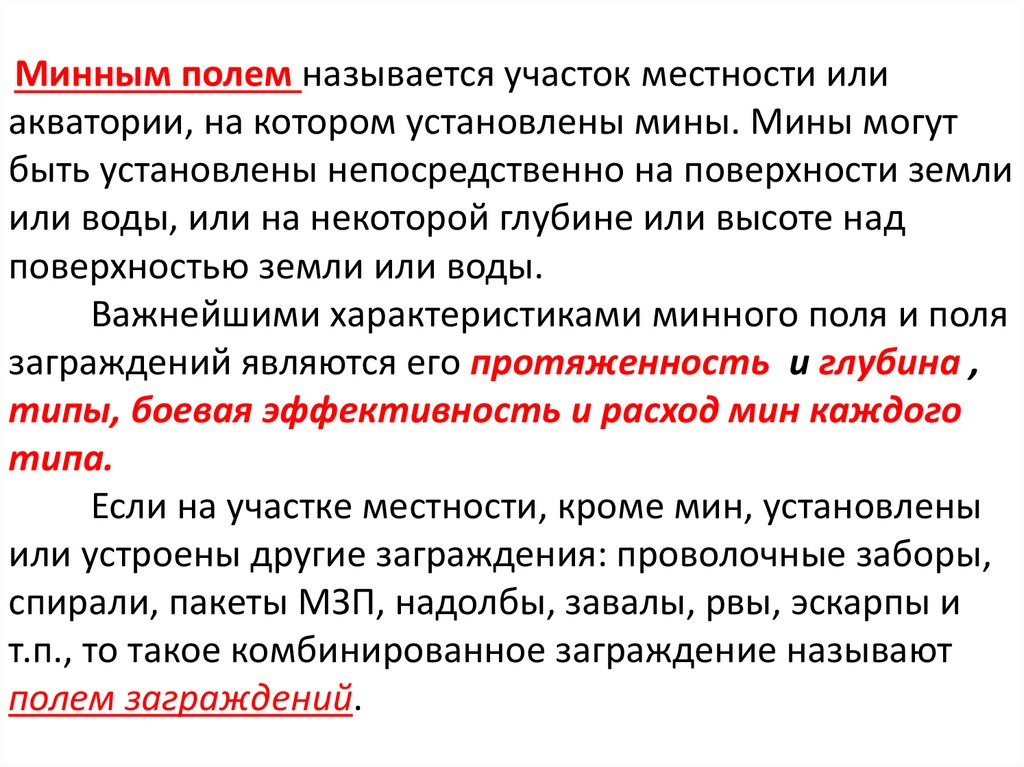

Минным полем называется участок местности или
акватории, на котором установлены мины. Мины могут
быть установлены непосредственно на поверхности земли
или воды, или на некоторой глубине или высоте над
поверхностью земли или воды.
Важнейшими характеристиками минного поля и поля
заграждений являются его протяженность и глубина ,
типы, боевая эффективность и расход мин каждого
типа.
Если на участке местности, кроме мин, установлены
или устроены другие заграждения: проволочные заборы,
спирали, пакеты МЗП, надолбы, завалы, рвы, эскарпы и
т.п., то такое комбинированное заграждение называют
полем заграждений.

17.

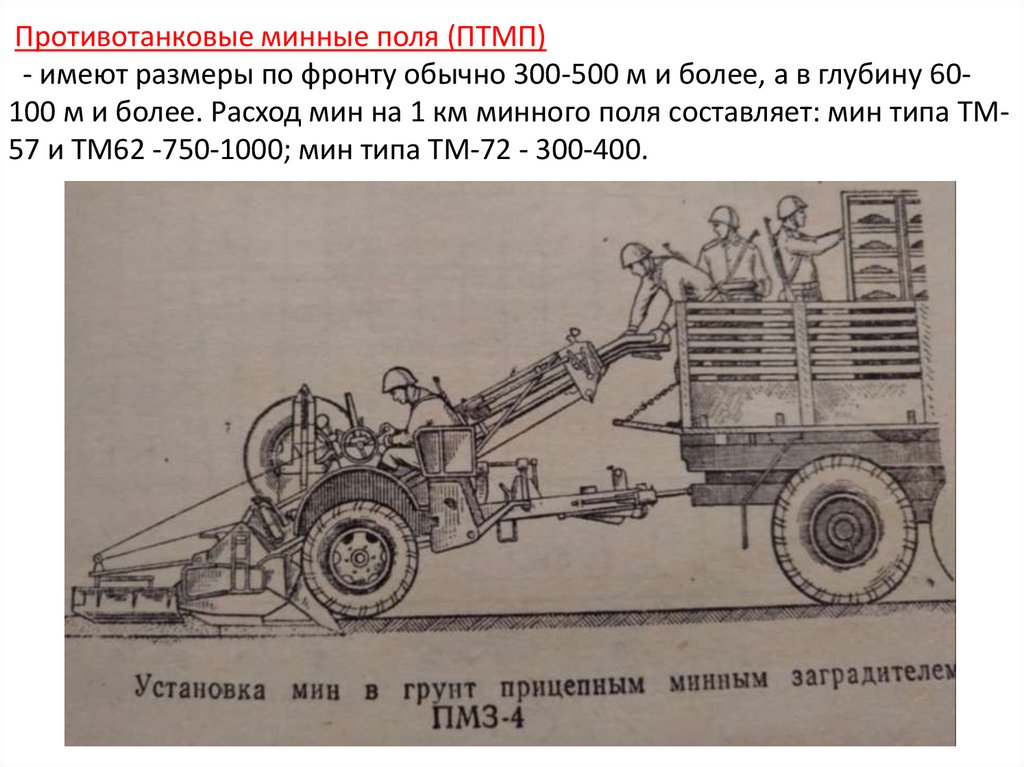

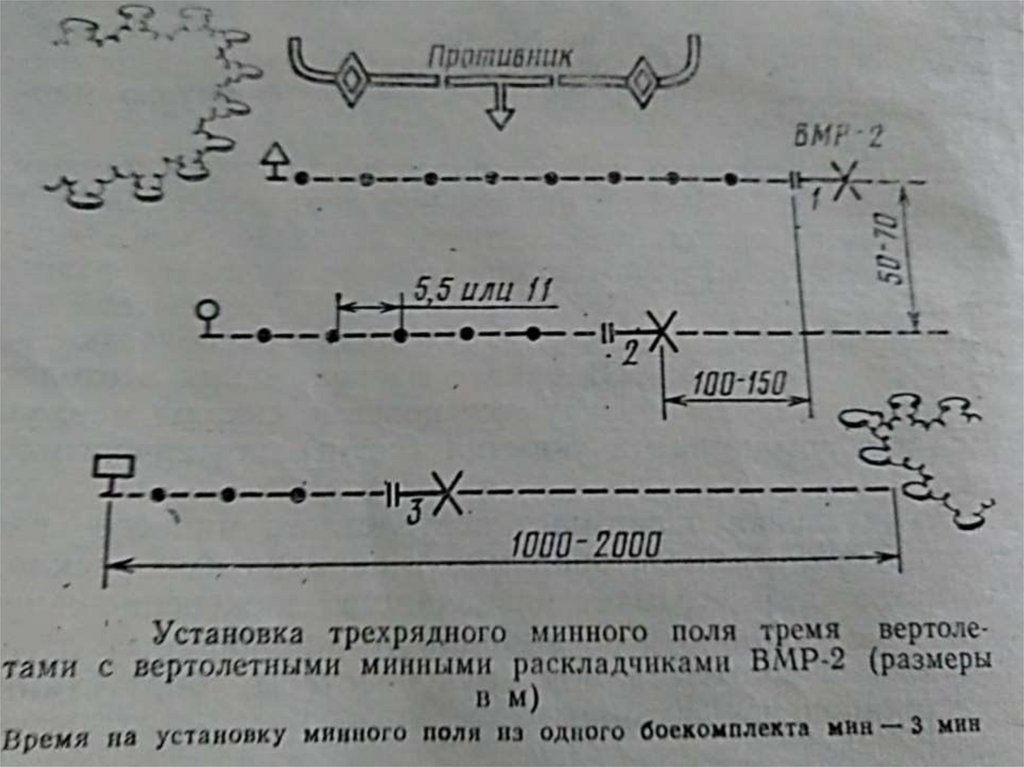

Противотанковые минные поля (ПТМП)
- имеют размеры по фронту обычно 300-500 м и более, а в глубину 60100 м и более. Расход мин на 1 км минного поля составляет: мин типа ТМ57 и ТМ62 -750-1000; мин типа ТМ-72 - 300-400.

18.

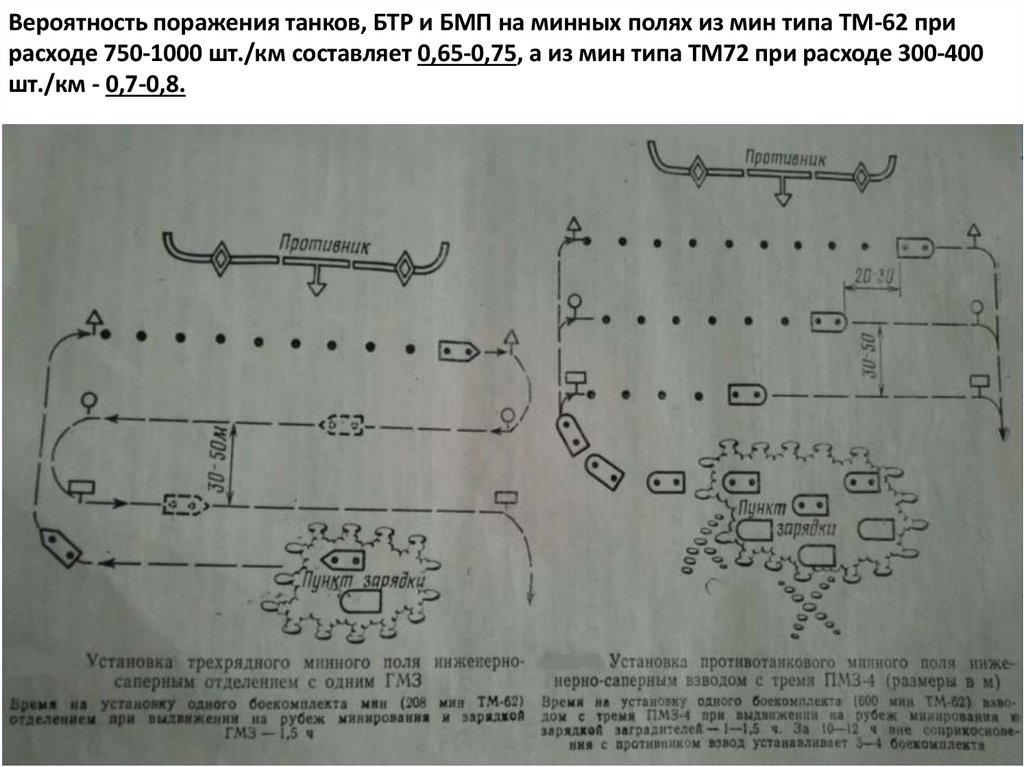

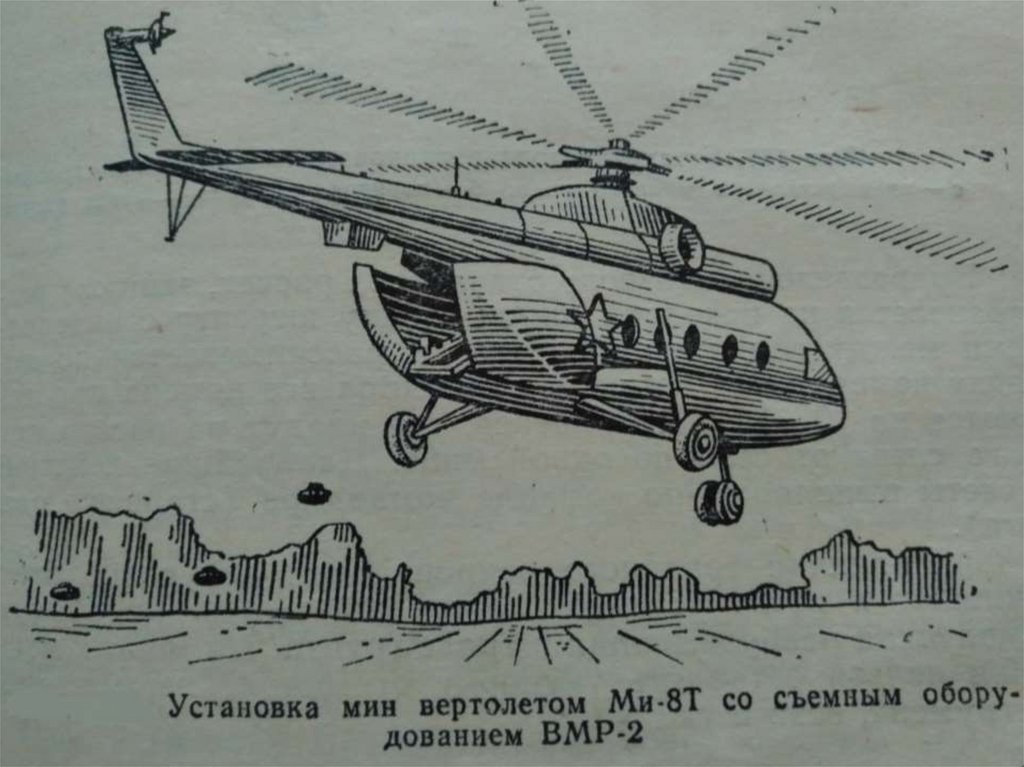

Вероятность поражения танков, БТР и БМП на минных полях из мин типа ТМ-62 при
расходе 750-1000 шт./км составляет 0,65-0,75, а из мин типа ТМ72 при расходе 300-400
шт./км - 0,7-0,8.

19.

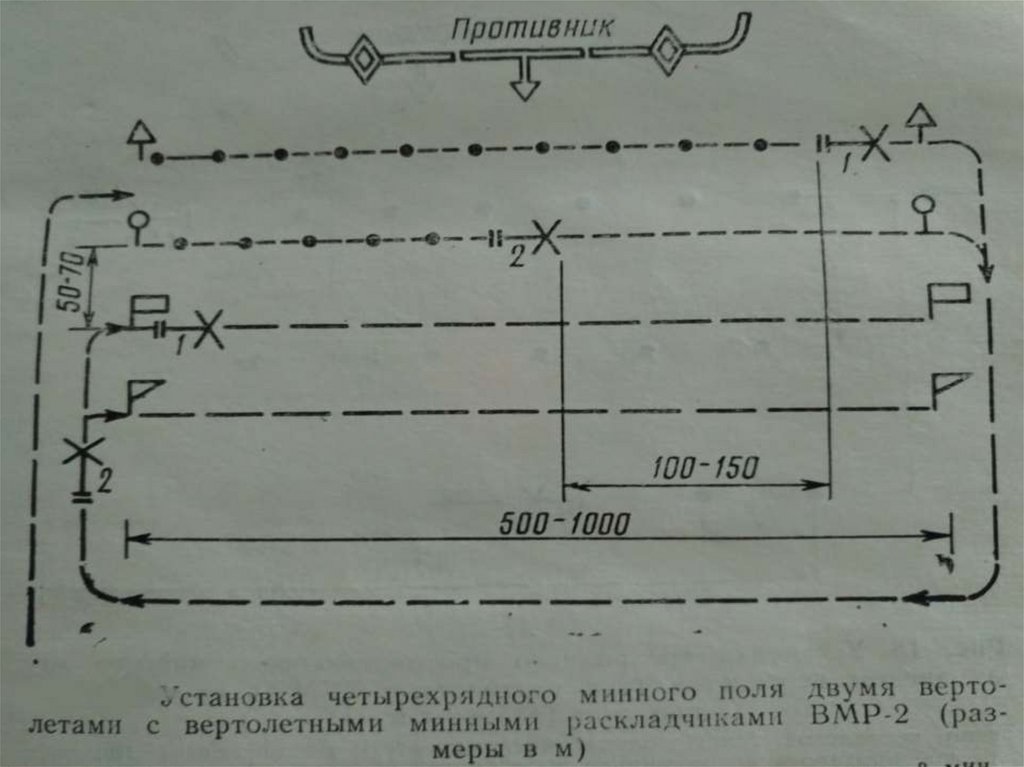

20.

21.

22.

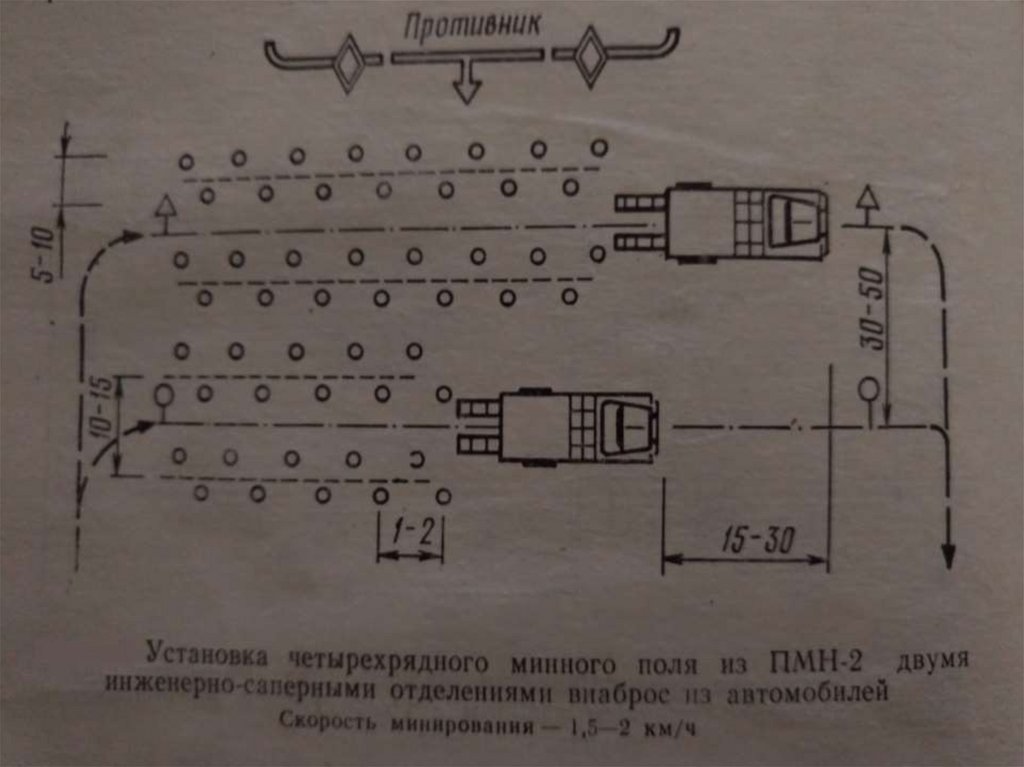

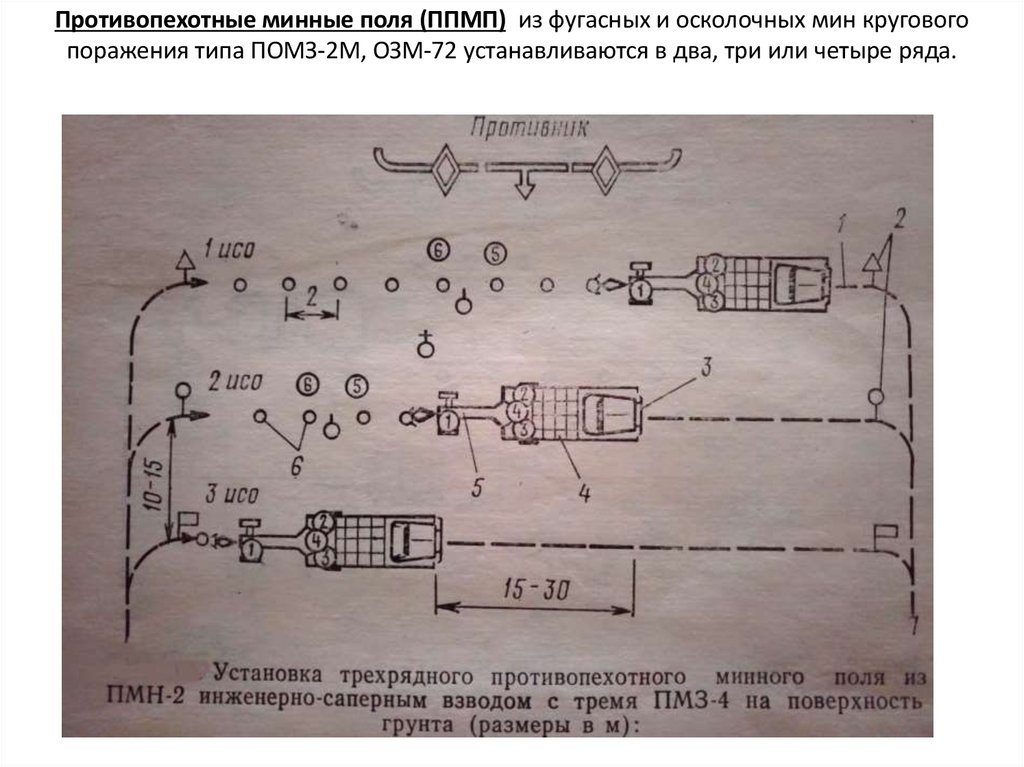

Противопехотные минные поля (ППМП) из фугасных и осколочных мин кругового
поражения типа ПОМЗ-2М, ОЗМ-72 устанавливаются в два, три или четыре ряда.

23.

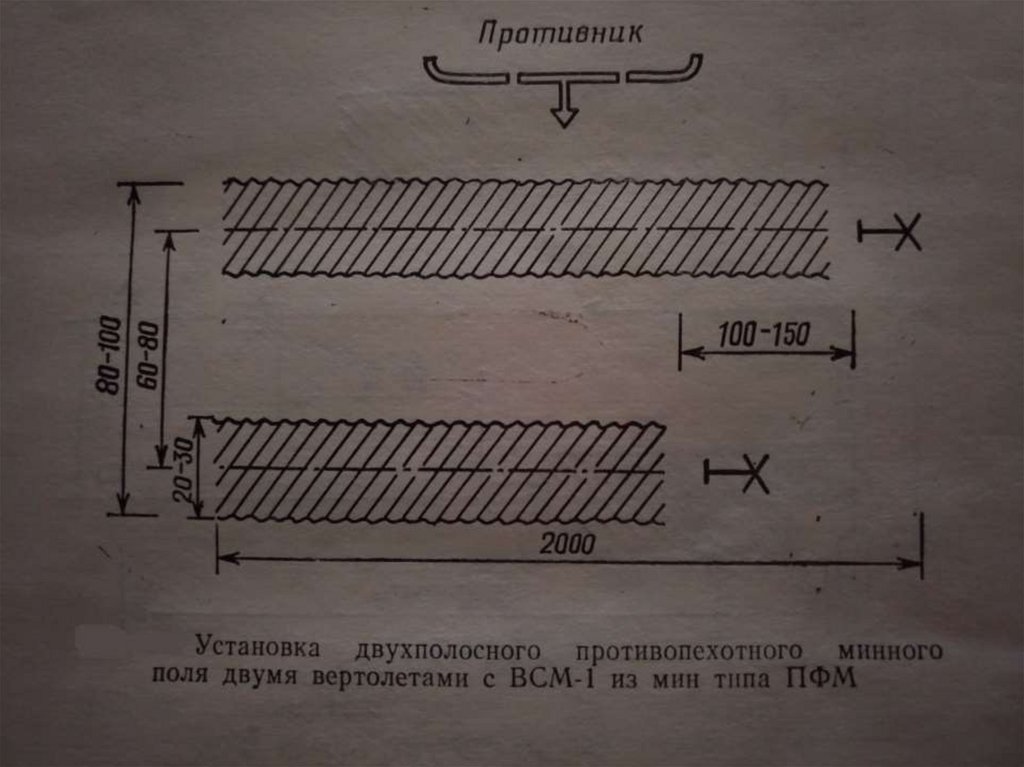

24.

25.

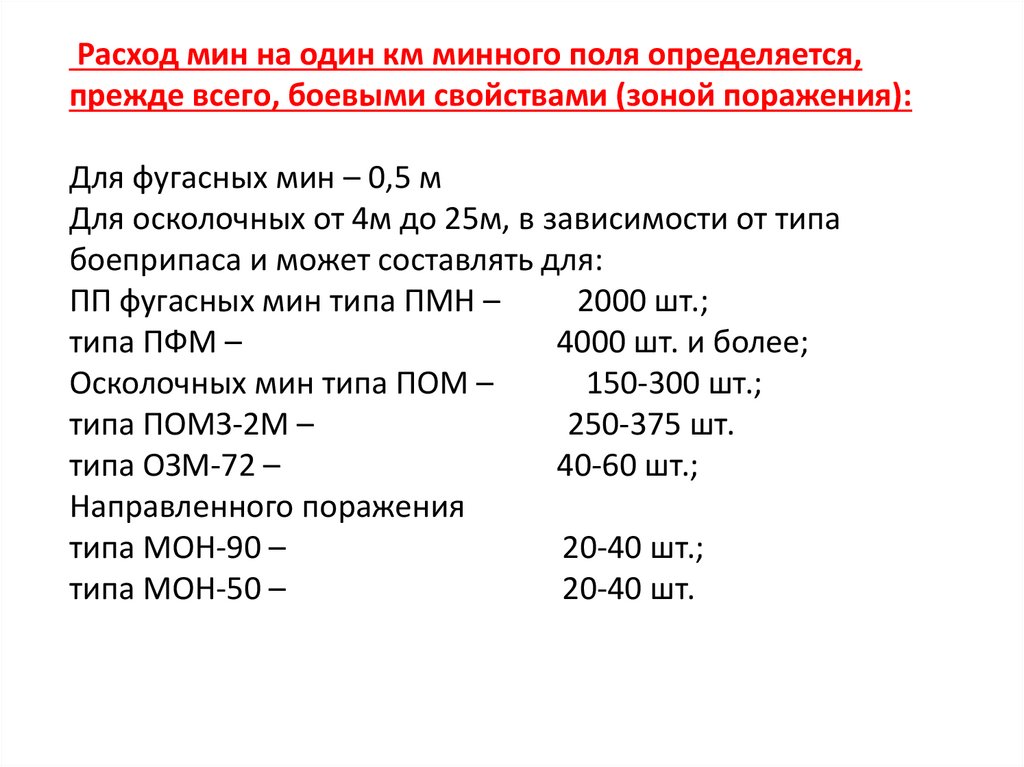

Расход мин на один км минного поля определяется,
прежде всего, боевыми свойствами (зоной поражения):
Для фугасных мин – 0,5 м
Для осколочных от 4м до 25м, в зависимости от типа
боеприпаса и может составлять для:
ПП фугасных мин типа ПМН –
2000 шт.;
типа ПФМ –
4000 шт. и более;
Осколочных мин типа ПОМ –
150-300 шт.;
типа ПОМЗ-2М –
250-375 шт.
типа ОЗМ-72 –
40-60 шт.;
Направленного поражения
типа МОН-90 –
20-40 шт.;
типа МОН-50 –
20-40 шт.

26.

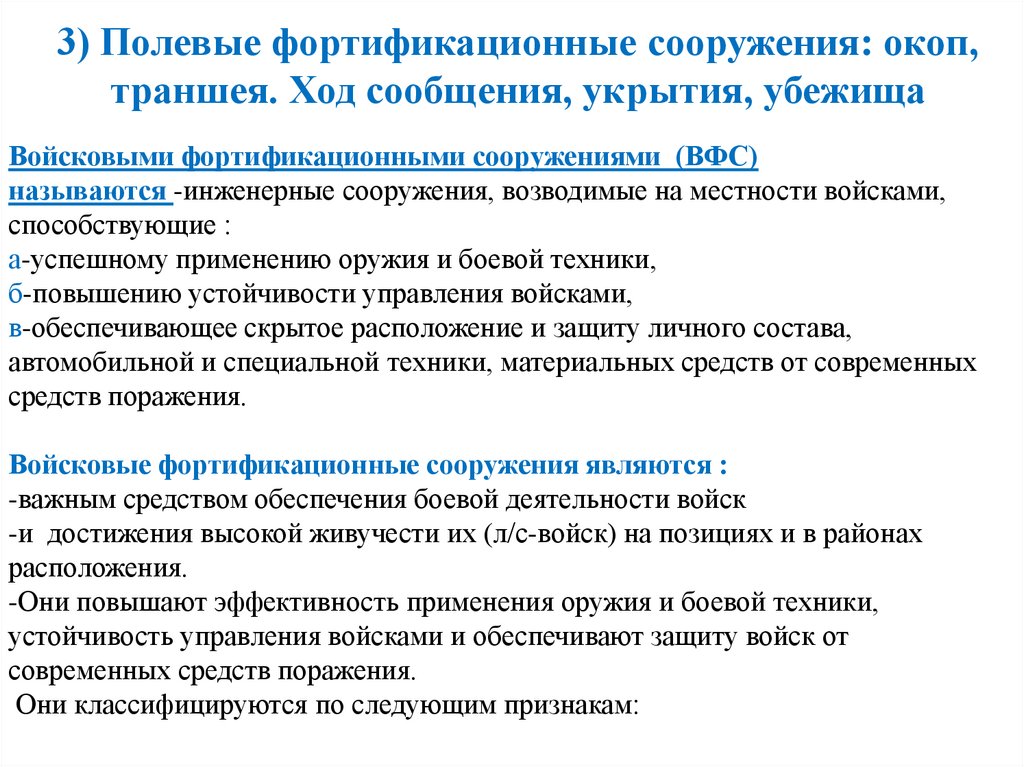

3) Полевые фортификационные сооружения: окоп,
траншея. Ход сообщения, укрытия, убежища
Войсковыми фортификационными сооружениями (ВФС)
называются -инженерные сооружения, возводимые на местности войсками,
способствующие :
а-успешному применению оружия и боевой техники,
б-повышению устойчивости управления войсками,
в-обеспечивающее скрытое расположение и защиту личного состава,
автомобильной и специальной техники, материальных средств от современных
средств поражения.
Войсковые фортификационные сооружения являются :
-важным средством обеспечения боевой деятельности войск
-и достижения высокой живучести их (л/с-войск) на позициях и в районах
расположения.
-Они повышают эффективность применения оружия и боевой техники,
устойчивость управления войсками и обеспечивают защиту войск от
современных средств поражения.
Они классифицируются по следующим признакам:

27.

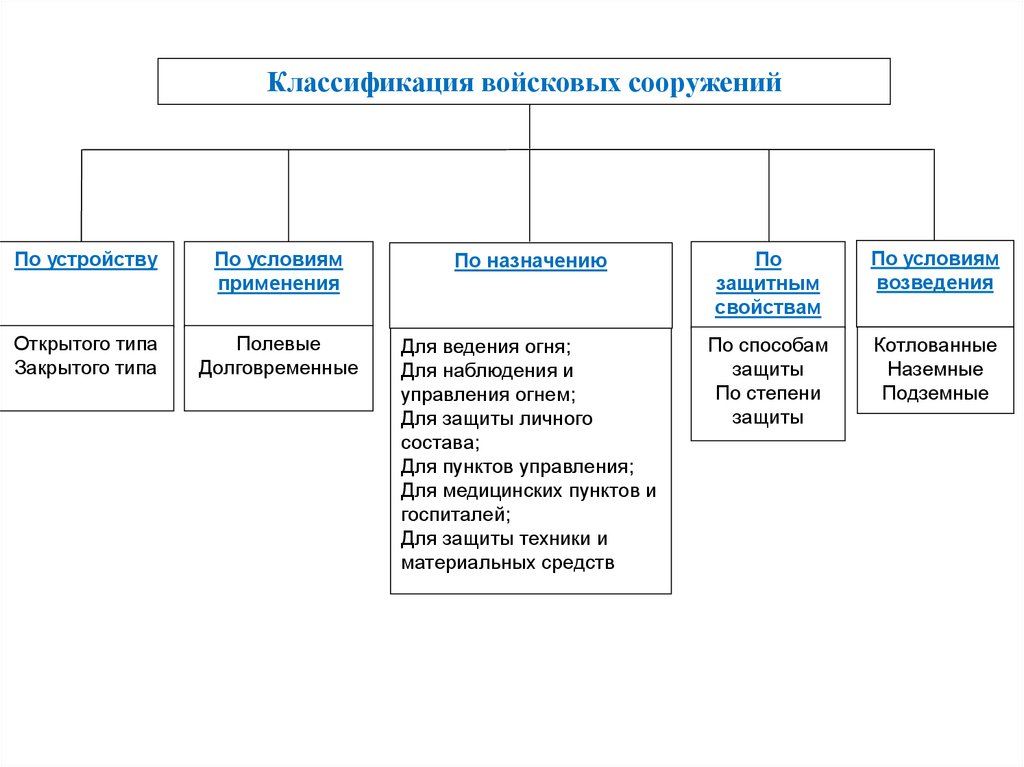

Классификация войсковых сооружений
По устройству
По условиям
применения
По назначению
По
защитным
свойствам
По условиям
возведения
Открытого типа
Закрытого типа
Полевые
Долговременные
Для ведения огня;
Для наблюдения и
управления огнем;
Для защиты личного
состава;
Для пунктов управления;
Для медицинских пунктов и
госпиталей;
Для защиты техники и
материальных средств
По способам
защиты
По степени
защиты
Котлованные
Наземные
Подземные

28.

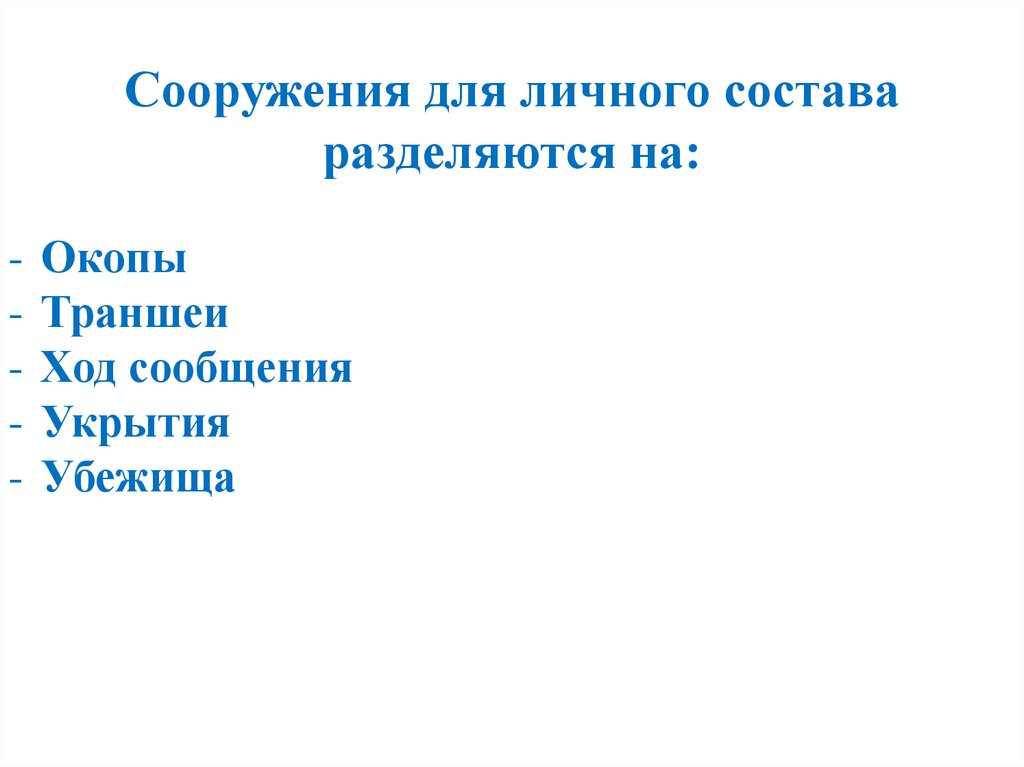

Сооружения для личного состава
разделяются на:
- Окопы
- Траншеи
- Ход сообщения
- Укрытия
- Убежища

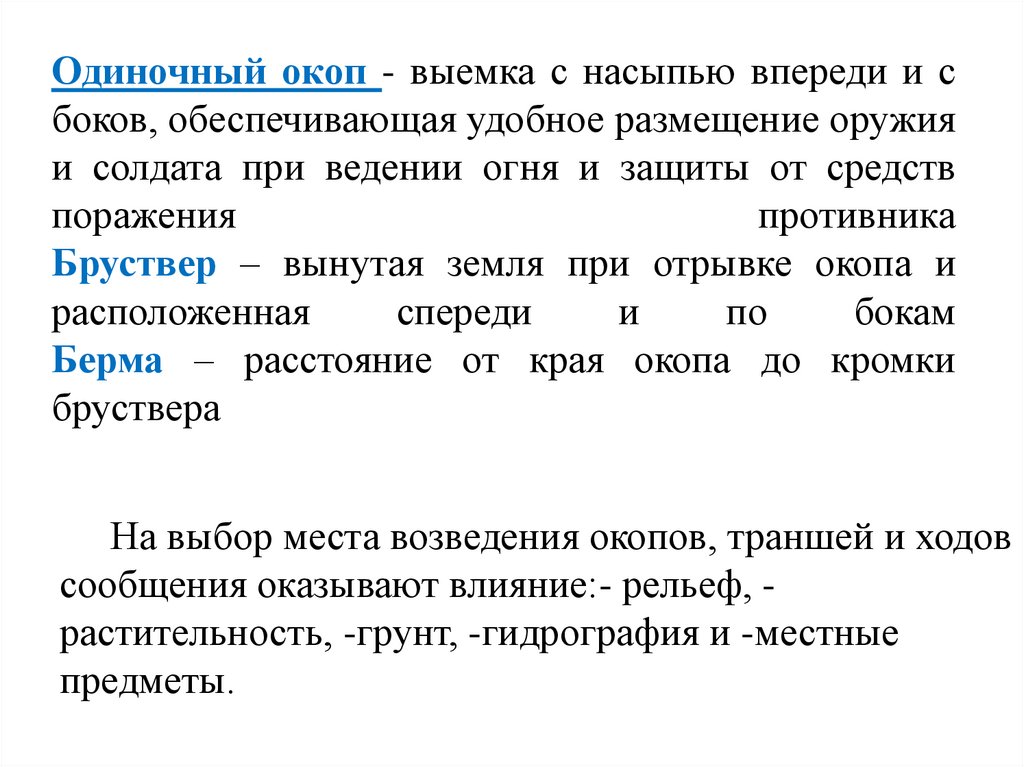

29. Одиночный окоп - выемка с насыпью впереди и с боков, обеспечивающая удобное размещение оружия и солдата при ведении огня и

защиты от средств
поражения
противника
Бруствер – вынутая земля при отрывке окопа и
расположенная
спереди
и
по
бокам
Берма – расстояние от края окопа до кромки
бруствера
На выбор места возведения окопов, траншей и ходов
сообщения оказывают влияние:- рельеф, растительность, -грунт, -гидрография и -местные
предметы.

30.

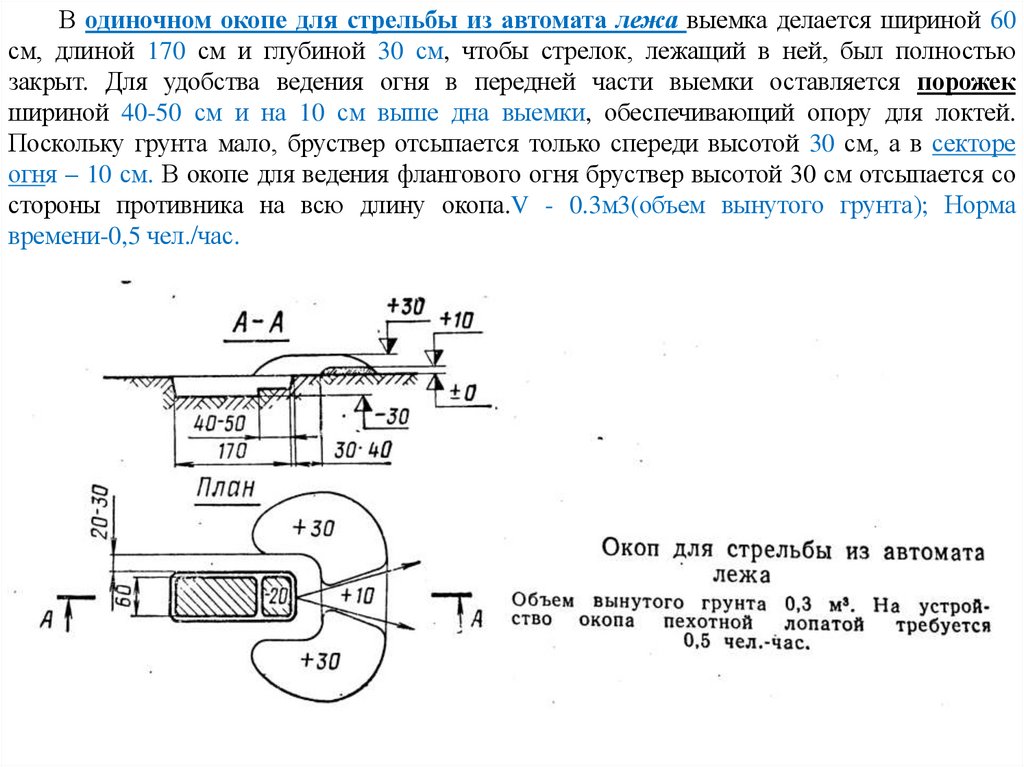

В одиночном окопе для стрельбы из автомата лежа выемка делается шириной 60
см, длиной 170 см и глубиной 30 см, чтобы стрелок, лежащий в ней, был полностью
закрыт. Для удобства ведения огня в передней части выемки оставляется порожек
шириной 40-50 см и на 10 см выше дна выемки, обеспечивающий опору для локтей.
Поскольку грунта мало, бруствер отсыпается только спереди высотой 30 см, а в секторе
огня – 10 см. В окопе для ведения флангового огня бруствер высотой 30 см отсыпается со
стороны противника на всю длину окопа.V - 0.3м3(объем вынутого грунта); Норма
времени-0,5 чел./час.

31.

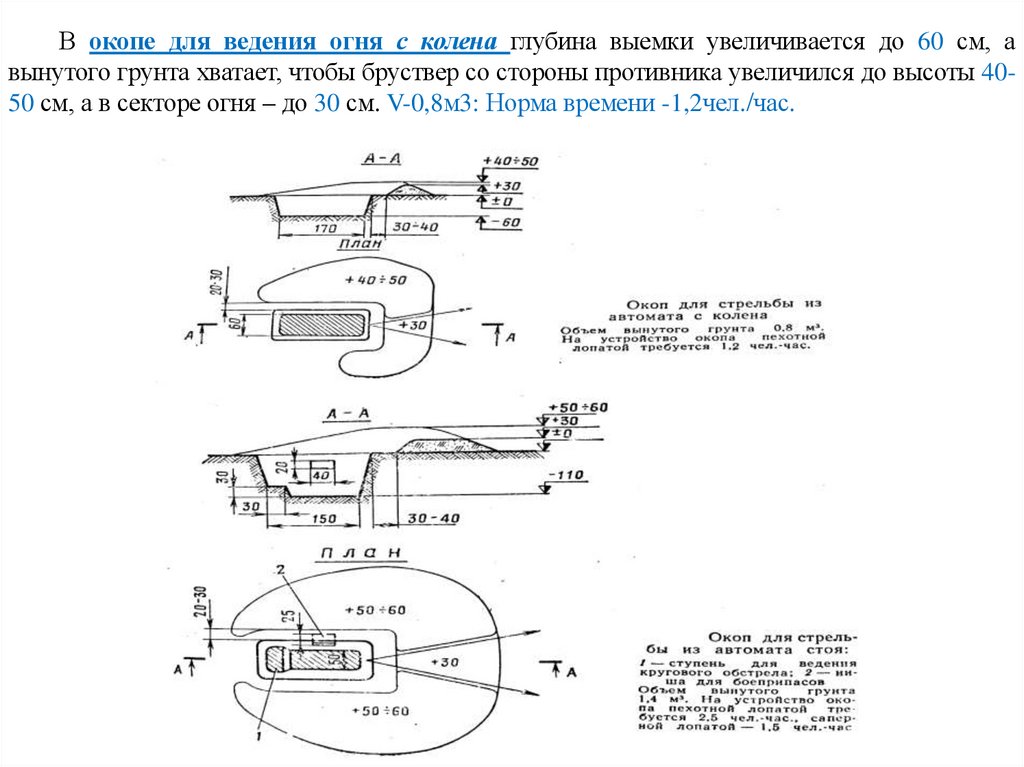

В окопе для ведения огня с колена глубина выемки увеличивается до 60 см, а
вынутого грунта хватает, чтобы бруствер со стороны противника увеличился до высоты 4050 см, а в секторе огня – до 30 см. V-0,8м3: Норма времени -1,2чел./час.

32.

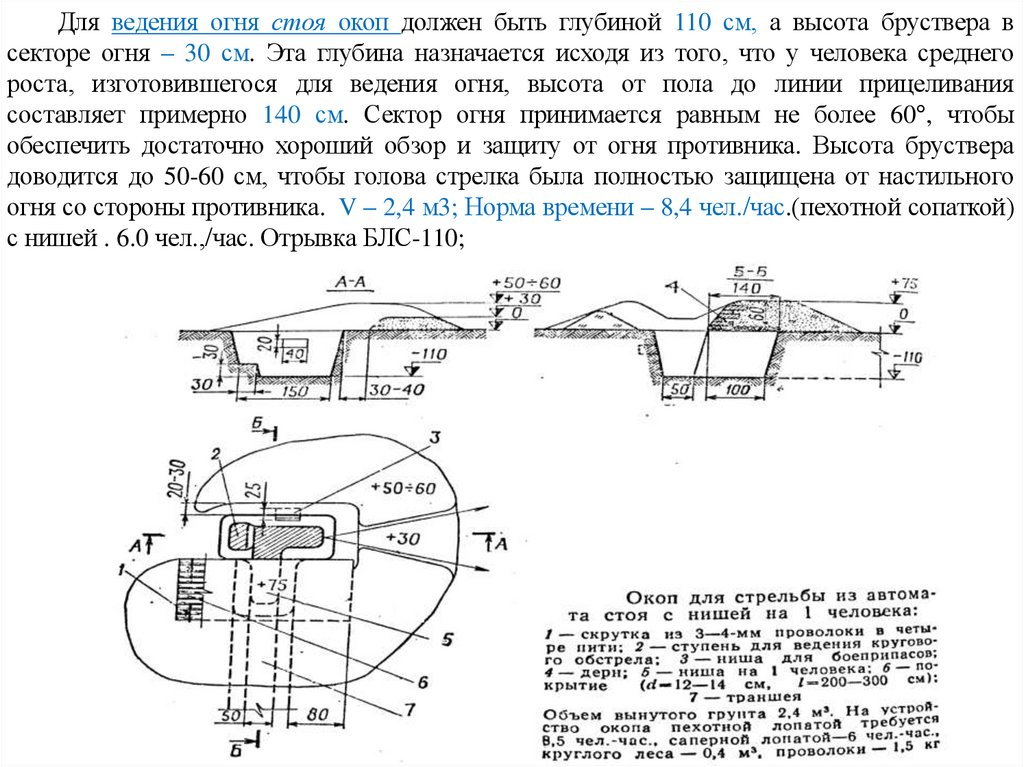

Для ведения огня стоя окоп должен быть глубиной 110 см, а высота бруствера в
секторе огня – 30 см. Эта глубина назначается исходя из того, что у человека среднего
роста, изготовившегося для ведения огня, высота от пола до линии прицеливания
составляет примерно 140 см. Сектор огня принимается равным не более 60°, чтобы
обеспечить достаточно хороший обзор и защиту от огня противника. Высота бруствера
доводится до 50-60 см, чтобы голова стрелка была полностью защищена от настильного
огня со стороны противника. V – 2,4 м3; Норма времени – 8,4 чел./час.(пехотной сопаткой)
с нишей . 6.0 чел.,/час. Отрывка БЛС-110;

33.

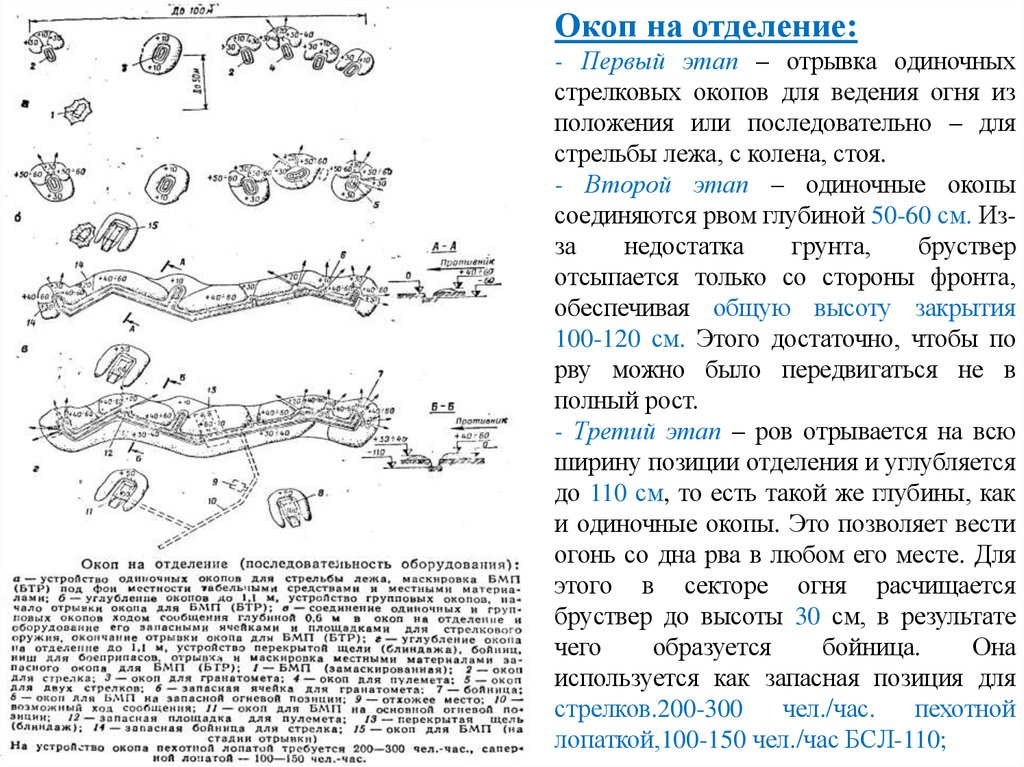

Окоп на отделение:
- Первый этап – отрывка одиночных
стрелковых окопов для ведения огня из
положения или последовательно – для
стрельбы лежа, с колена, стоя.
- Второй этап – одиночные окопы
соединяются рвом глубиной 50-60 см. Изза
недостатка
грунта,
бруствер
отсыпается только со стороны фронта,
обеспечивая общую высоту закрытия
100-120 см. Этого достаточно, чтобы по
рву можно было передвигаться не в
полный рост.
- Третий этап – ров отрывается на всю
ширину позиции отделения и углубляется
до 110 см, то есть такой же глубины, как
и одиночные окопы. Это позволяет вести
огонь со дна рва в любом его месте. Для
этого в секторе огня расчищается
бруствер до высоты 30 см, в результате
чего
образуется
бойница.
Она
используется как запасная позиция для
стрелков.200-300
чел./час.
пехотной
лопаткой,100-150 чел./час БСЛ-110;

34.

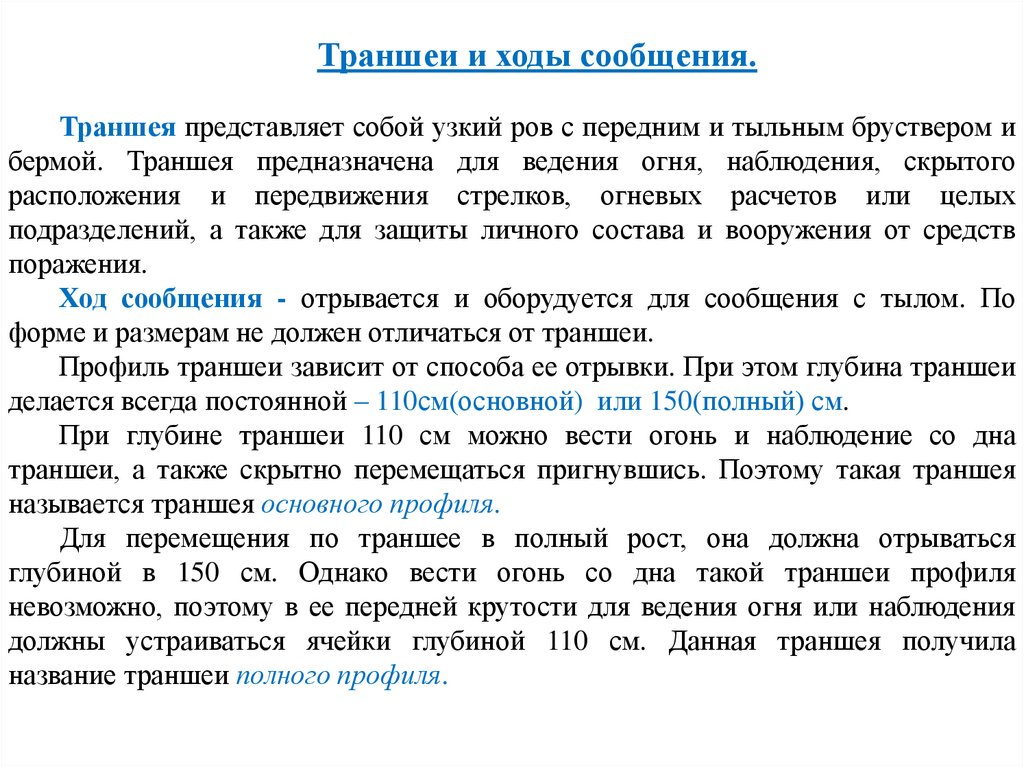

Траншеи и ходы сообщения.
Траншея представляет собой узкий ров с передним и тыльным бруствером и
бермой. Траншея предназначена для ведения огня, наблюдения, скрытого
расположения и передвижения стрелков, огневых расчетов или целых
подразделений, а также для защиты личного состава и вооружения от средств
поражения.
Ход сообщения - отрывается и оборудуется для сообщения с тылом. По
форме и размерам не должен отличаться от траншеи.

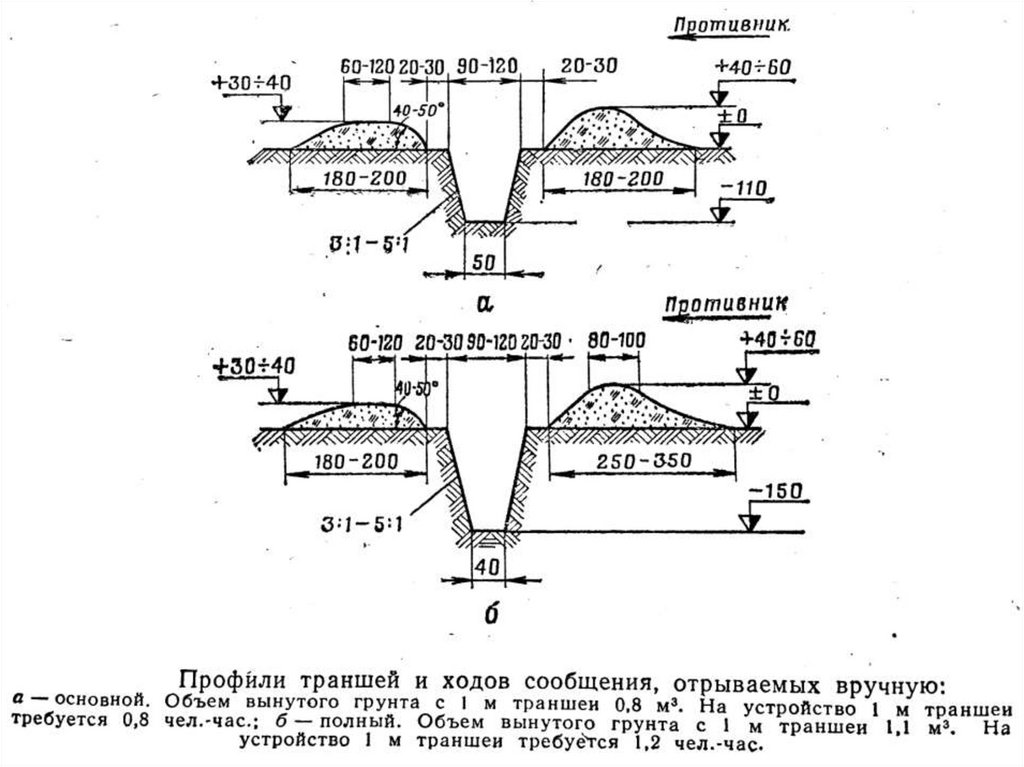

Профиль траншеи зависит от способа ее отрывки. При этом глубина траншеи
делается всегда постоянной – 110см(основной) или 150(полный) см.
При глубине траншеи 110 см можно вести огонь и наблюдение со дна
траншеи, а также скрытно перемещаться пригнувшись. Поэтому такая траншея
называется траншея основного профиля.
Для перемещения по траншее в полный рост, она должна отрываться
глубиной в 150 см. Однако вести огонь со дна такой траншеи профиля
невозможно, поэтому в ее передней крутости для ведения огня или наблюдения
должны устраиваться ячейки глубиной 110 см. Данная траншея получила
название траншеи полного профиля.

35.

36.

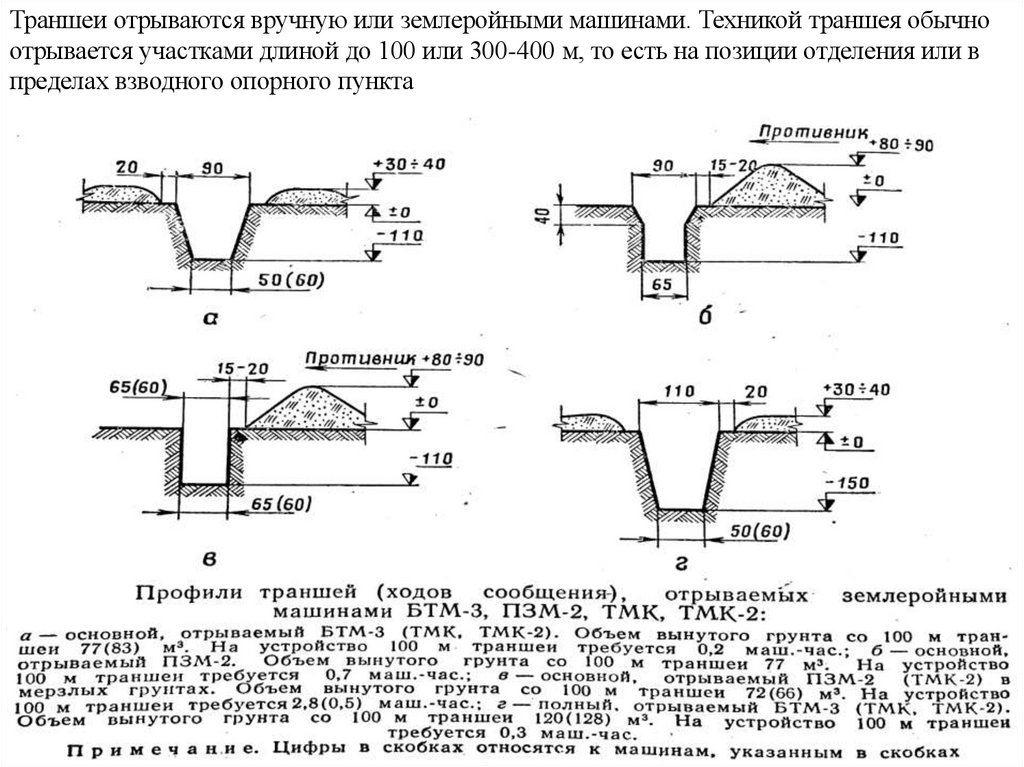

Траншеи отрываются вручную или землеройными машинами. Техникой траншея обычно
отрывается участками длиной до 100 или 300-400 м, то есть на позиции отделения или в
пределах взводного опорного пункта

37.

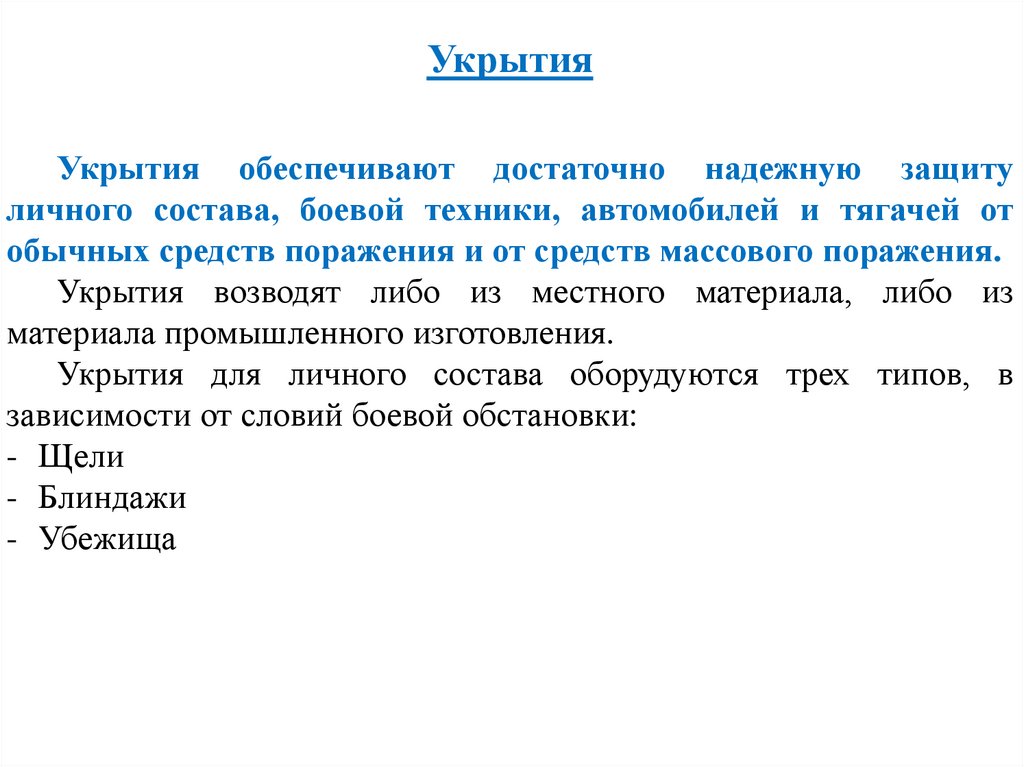

Укрытия
Укрытия обеспечивают достаточно надежную защиту
личного состава, боевой техники, автомобилей и тягачей от
обычных средств поражения и от средств массового поражения.
Укрытия возводят либо из местного материала, либо из
материала промышленного изготовления.
Укрытия для личного состава оборудуются трех типов, в
зависимости от словий боевой обстановки:
- Щели
- Блиндажи
- Убежища

38.

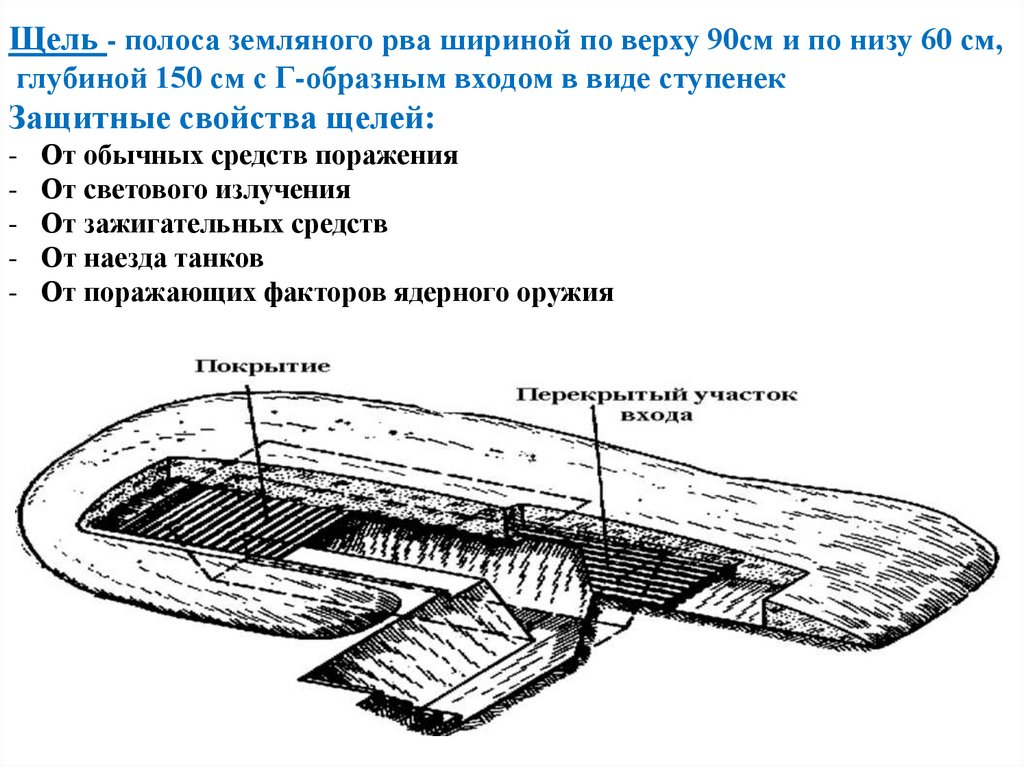

Щель - полоса земляного рва шириной по верху 90см и по низу 60 см,
глубиной 150 см с Г-образным входом в виде ступенек
Защитные свойства щелей:
-
От обычных средств поражения
От светового излучения
От зажигательных средств
От наезда танков
От поражающих факторов ядерного оружия

39.

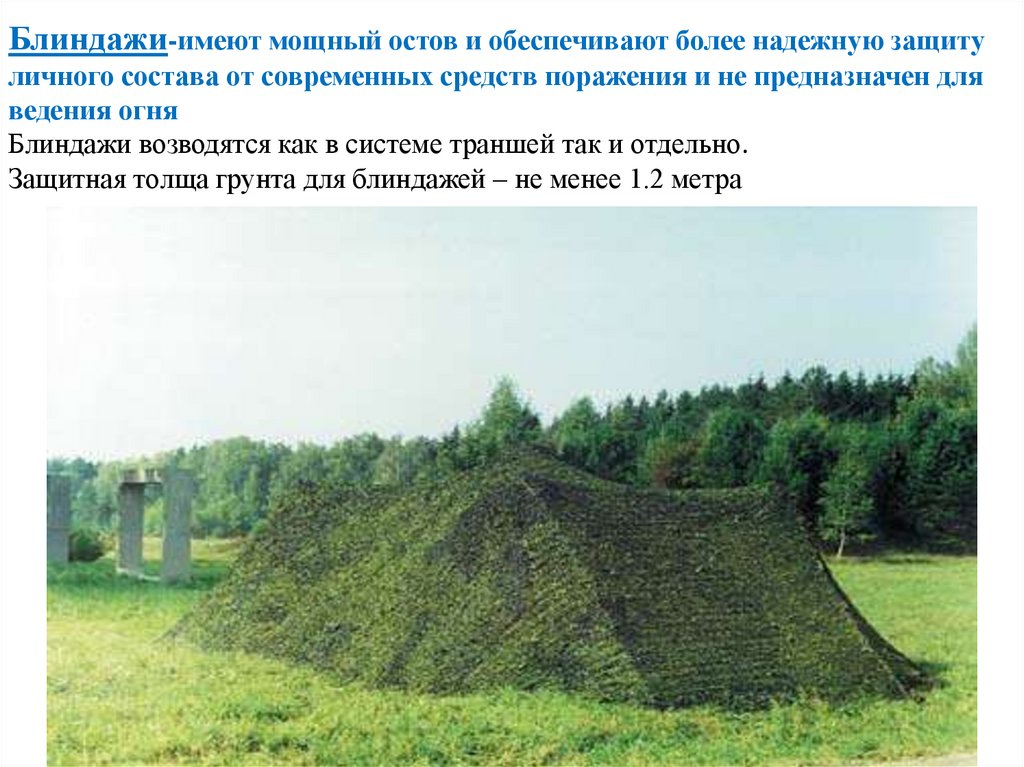

Блиндажи-имеют мощный остов и обеспечивают более надежную защиту
личного состава от современных средств поражения и не предназначен для
ведения огня
Блиндажи возводятся как в системе траншей так и отдельно.
Защитная толща грунта для блиндажей – не менее 1.2 метра

40.

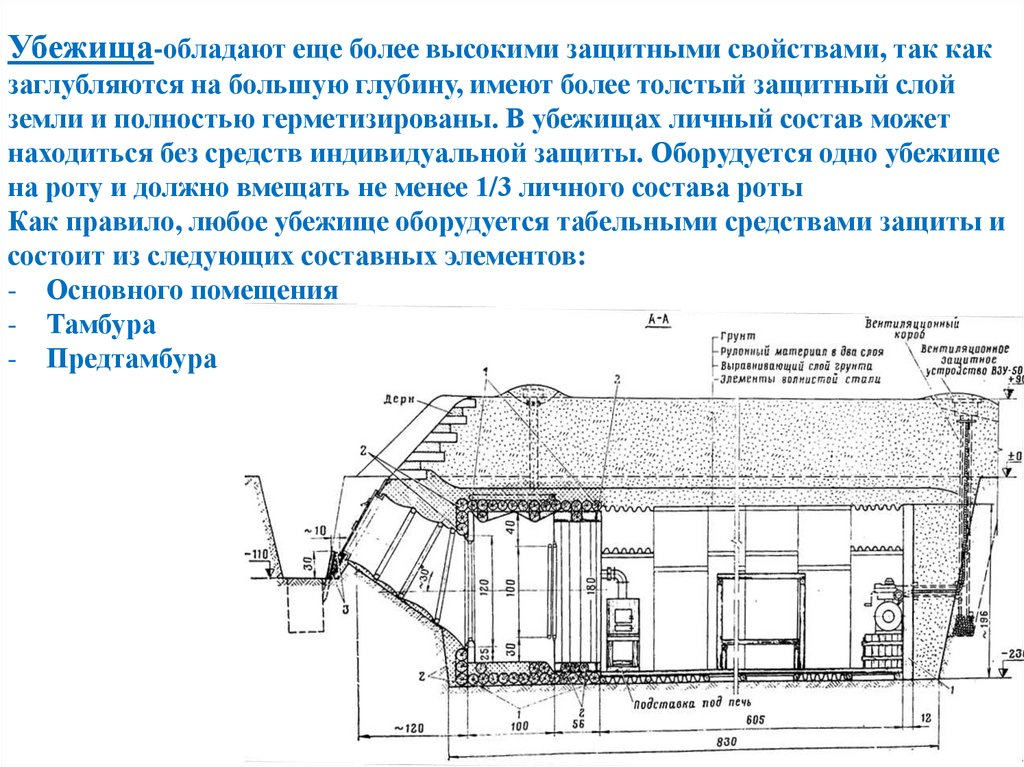

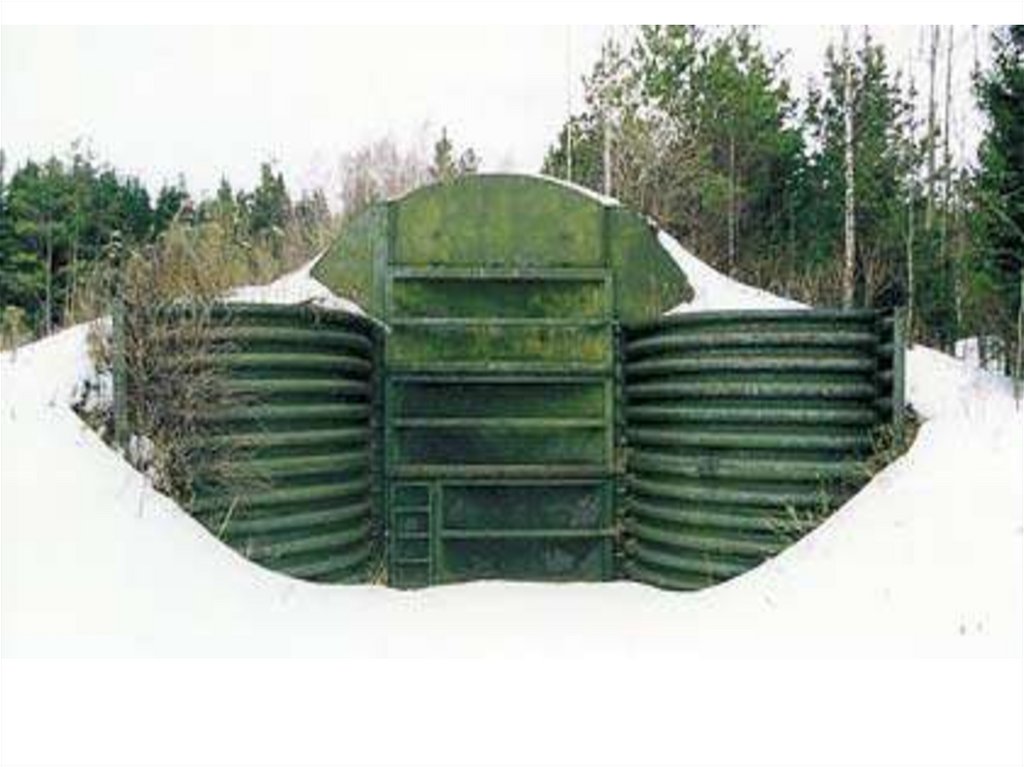

Убежища-обладают еще более высокими защитными свойствами, так как
заглубляются на большую глубину, имеют более толстый защитный слой
земли и полностью герметизированы. В убежищах личный состав может
находиться без средств индивидуальной защиты. Оборудуется одно убежище
на роту и должно вмещать не менее 1/3 личного состава роты
Как правило, любое убежище оборудуется табельными средствами защиты и
состоит из следующих составных элементов:
- Основного помещения
- Тамбура
- Предтамбура
