Приспособления для установки и закрепления заготовок (1)

1. Приспособления для установки и закрепления заготовок

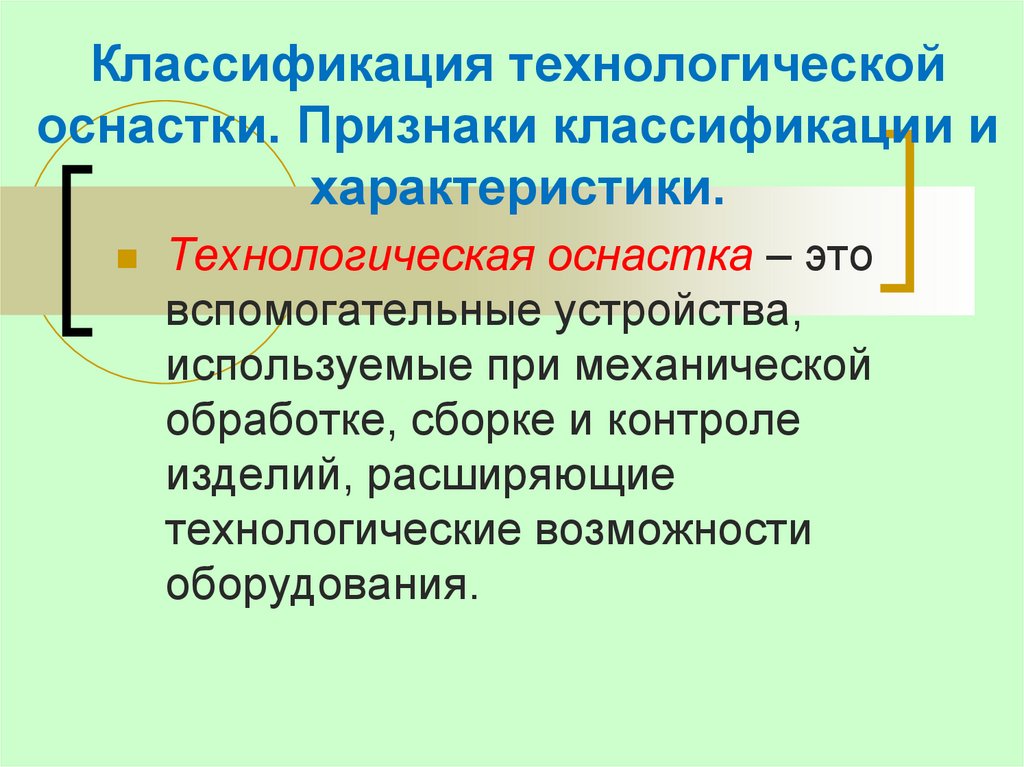

2. Классификация технологической оснастки. Признаки классификации и характеристики.

Технологическая оснастка – это
вспомогательные устройства,
используемые при механической
обработке, сборке и контроле
изделий, расширяющие
технологические возможности
оборудования.

3. Применение технологической оснастки позволяет:

- повысить производительность и
качество обработки;
- повысить качество сборки;
- снизить себестоимость изделий;
- сократить число рабочих;
- облегчить условия труда и обеспечить
его безопасность;
- уменьшить количество станков и
производственные площади.

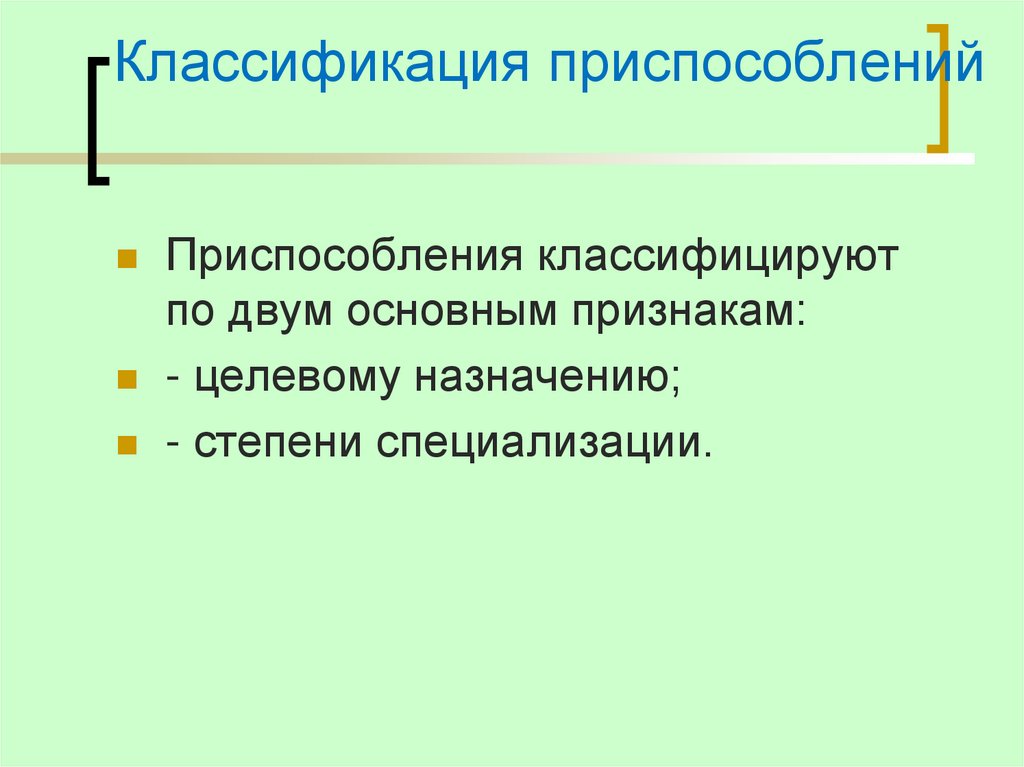

4. Классификация приспособлений

Приспособления классифицируют
по двум основным признакам:
- целевому назначению;
- степени специализации.

5. По степени специализации станочные приспособления делят на:

- универсальные;
- специализированные;
- специальные (ГОСТ 31.010.01-84).

6. По степени механизации и автоматизации различают приспособления.

ручные;
механизированные;
полуавтоматические;
автоматические.

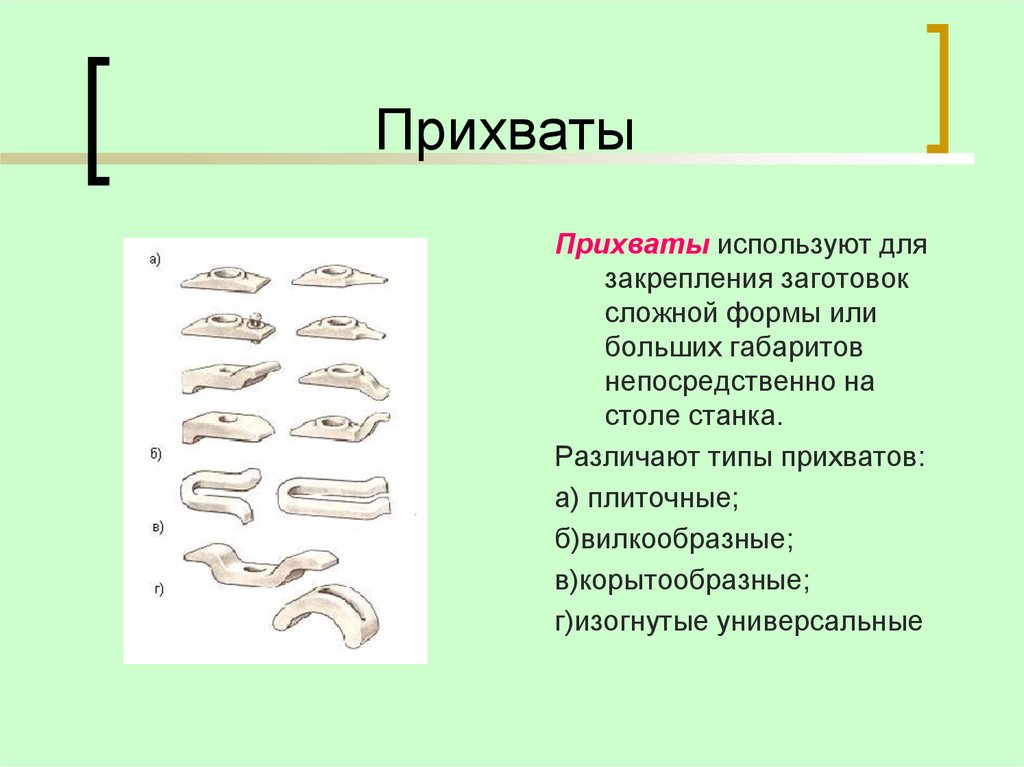

7. Прихваты

Прихваты используют для
закрепления заготовок
сложной формы или
больших габаритов
непосредственно на
столе станка.
Различают типы прихватов:
а) плиточные;
б)вилкообразные;
в)корытообразные;
г)изогнутые универсальные

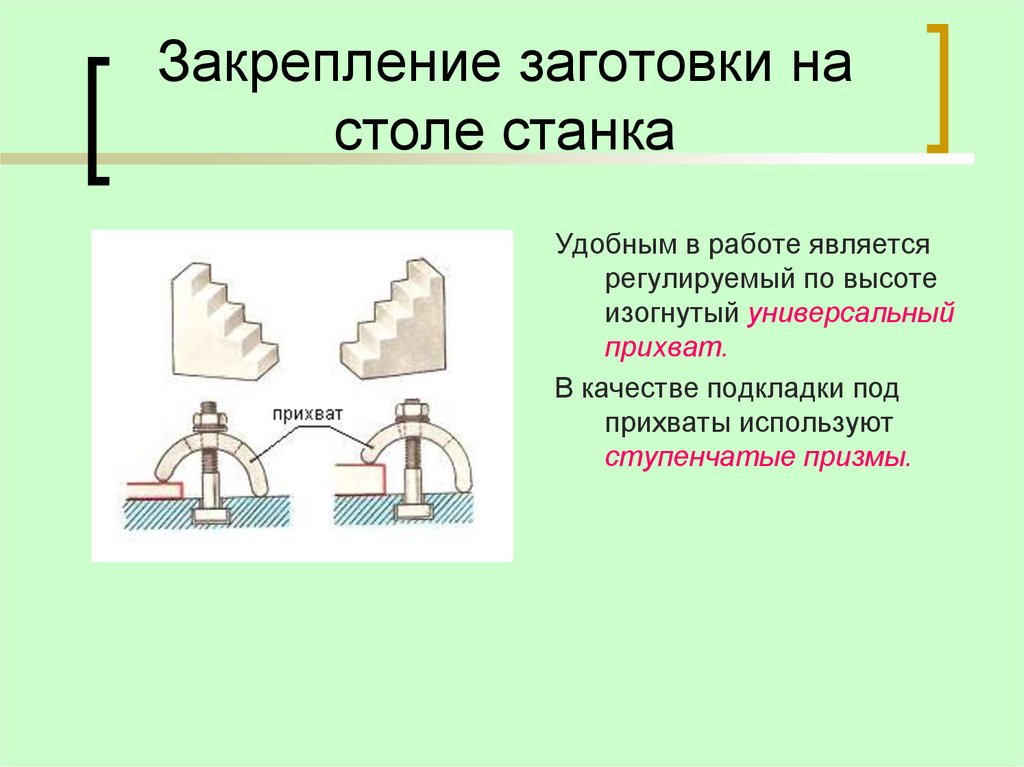

8. Закрепление заготовки на столе станка

Удобным в работе является
регулируемый по высоте
изогнутый универсальный
прихват.
В качестве подкладки под
прихваты используют
ступенчатые призмы.

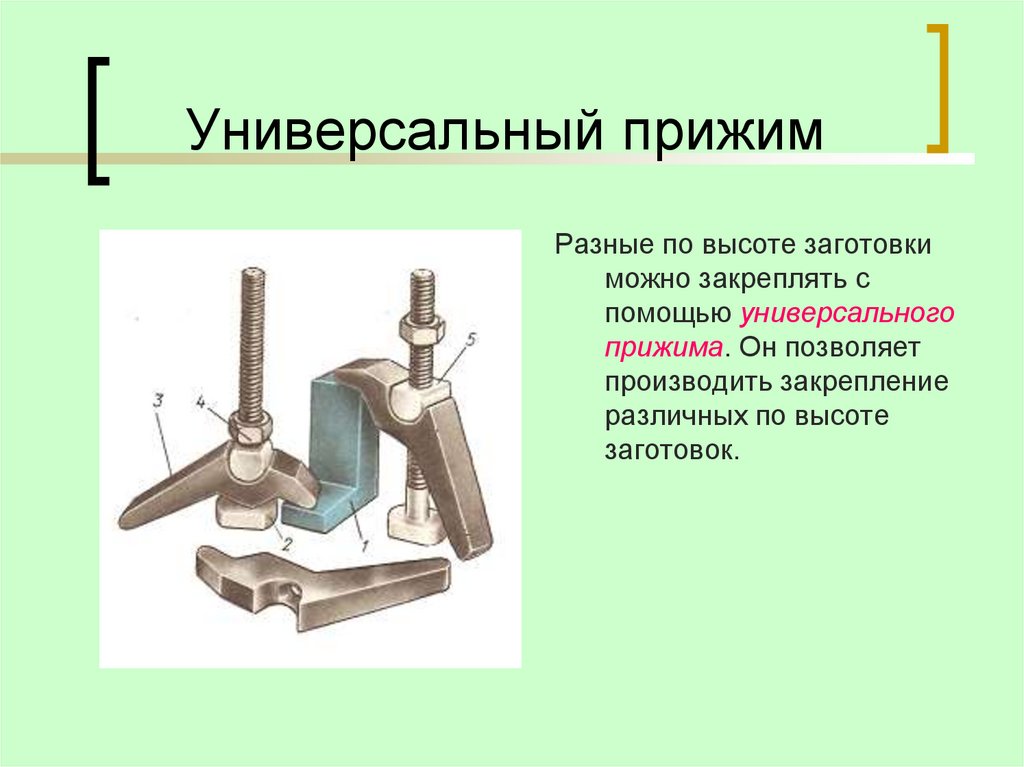

9. Универсальный прижим

Разные по высоте заготовки
можно закреплять с
помощью универсального
прижима. Он позволяет
производить закрепление
различных по высоте
заготовок.

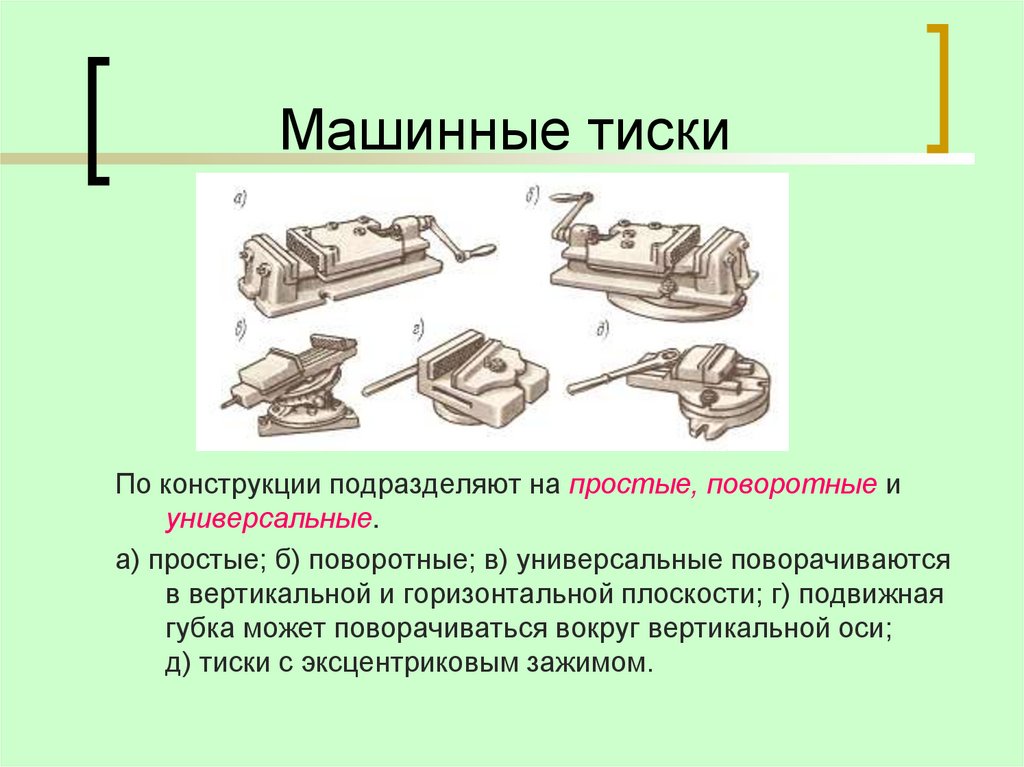

10. Машинные тиски

По конструкции подразделяют на простые, поворотные и
универсальные.

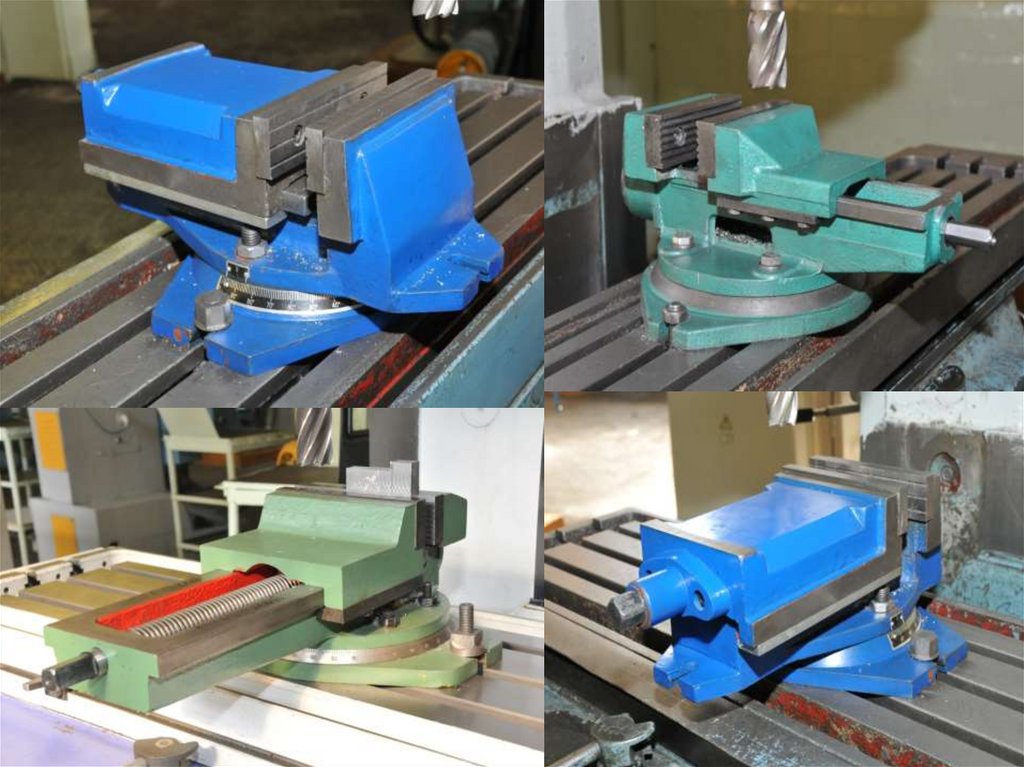

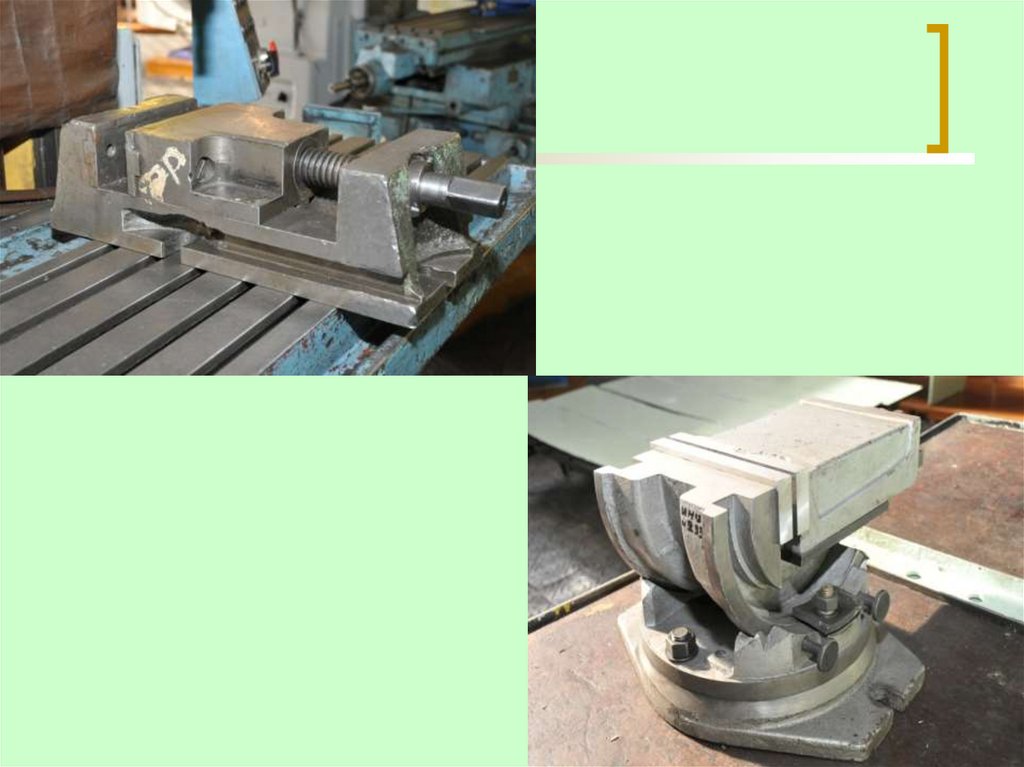

а) простые; б) поворотные; в) универсальные поворачиваются
в вертикальной и горизонтальной плоскости; г) подвижная
губка может поворачиваться вокруг вертикальной оси;
д) тиски с эксцентриковым зажимом.

11.

12.

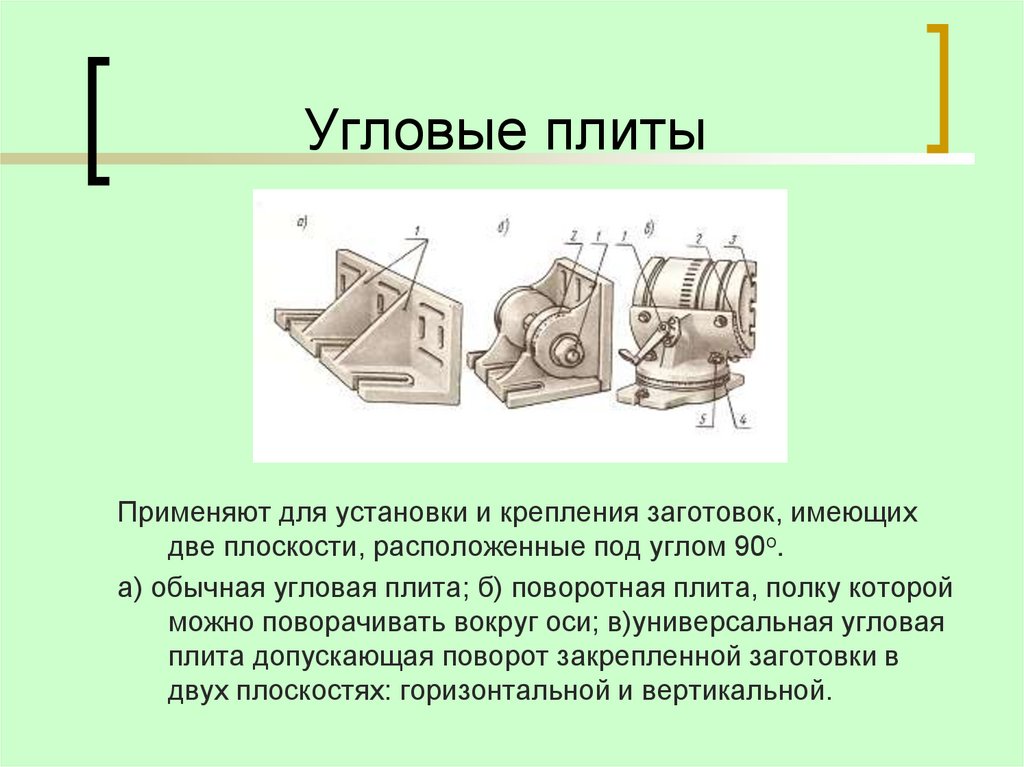

13. Угловые плиты

Применяют для установки и крепления заготовок, имеющих
две плоскости, расположенные под углом 90о.
а) обычная угловая плита; б) поворотная плита, полку которой
можно поворачивать вокруг оси; в)универсальная угловая
плита допускающая поворот закрепленной заготовки в
двух плоскостях: горизонтальной и вертикальной.

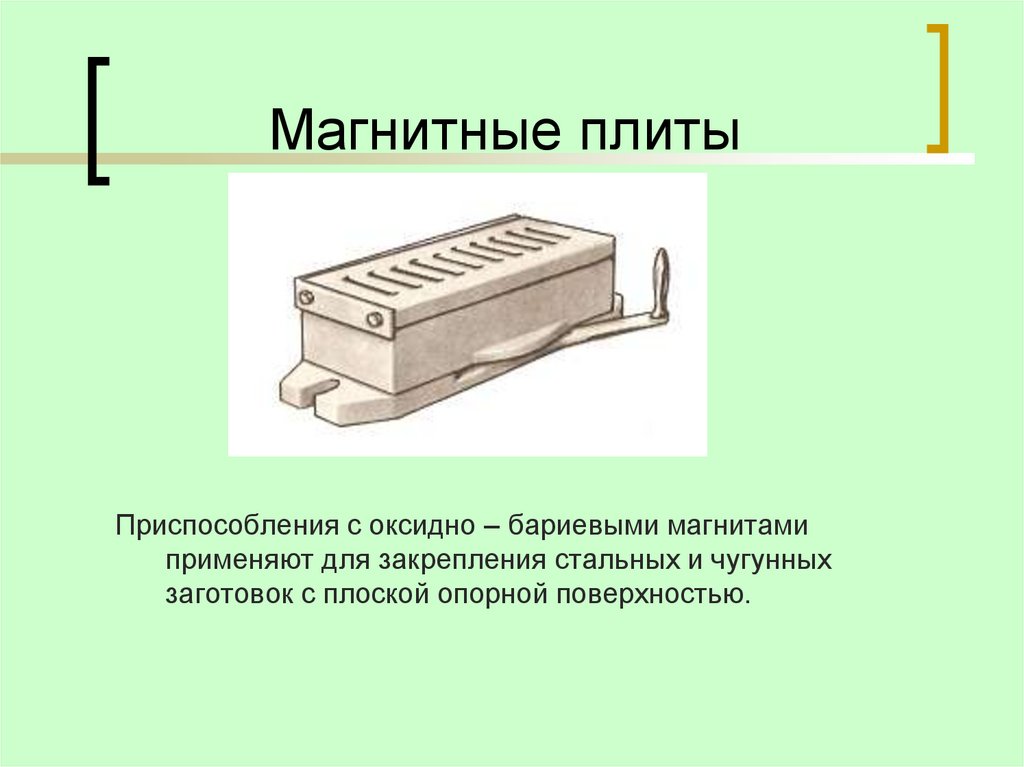

14. Магнитные плиты

Приспособления с оксидно – бариевыми магнитами
применяют для закрепления стальных и чугунных
заготовок с плоской опорной поверхностью.

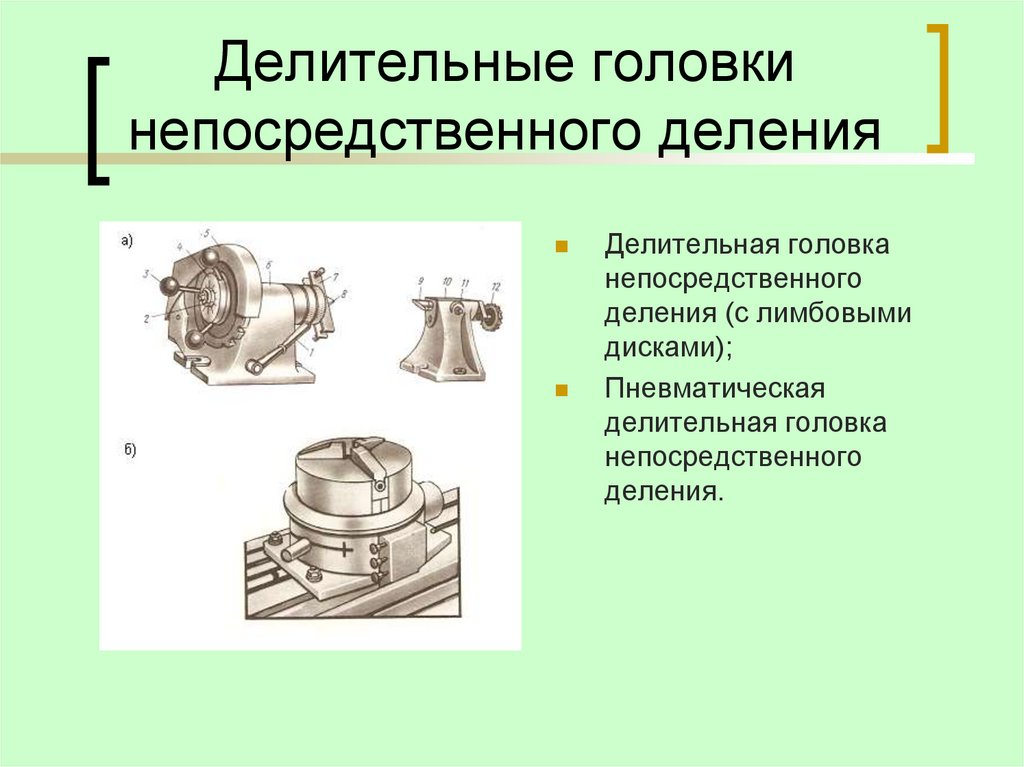

15. Делительные головки непосредственного деления

Делительная головка
непосредственного
деления (с лимбовыми
дисками);
Пневматическая
делительная головка
непосредственного
деления.

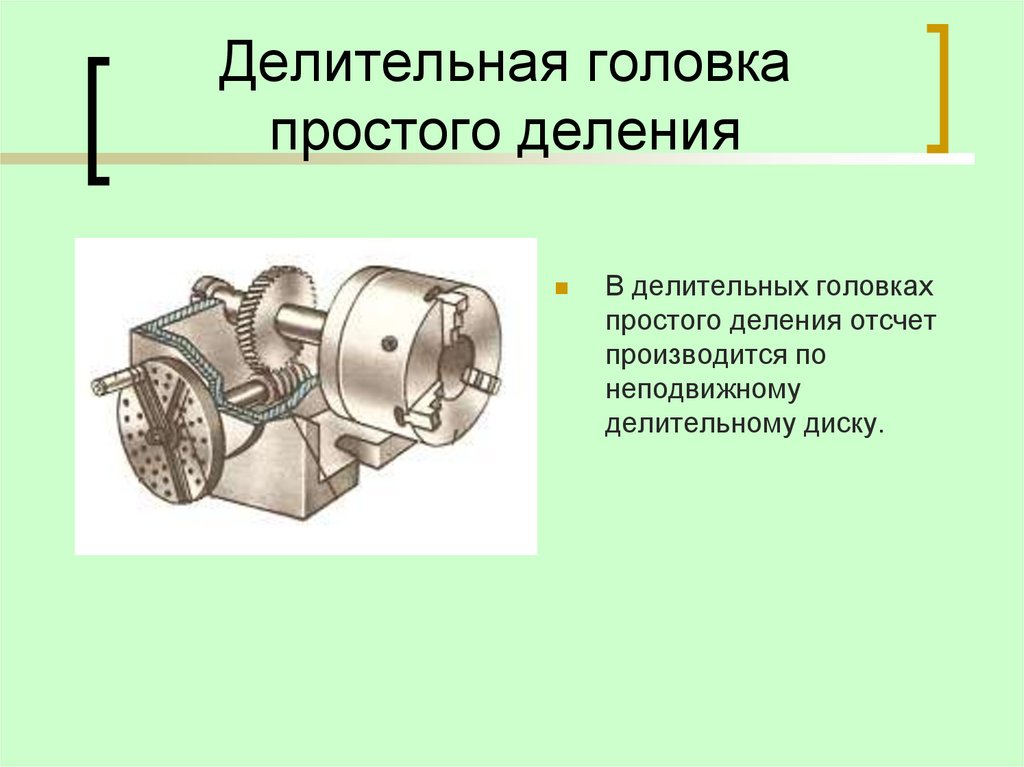

16. Делительная головка простого деления

В делительных головках
простого деления отсчет
производится по
неподвижному
делительному диску.

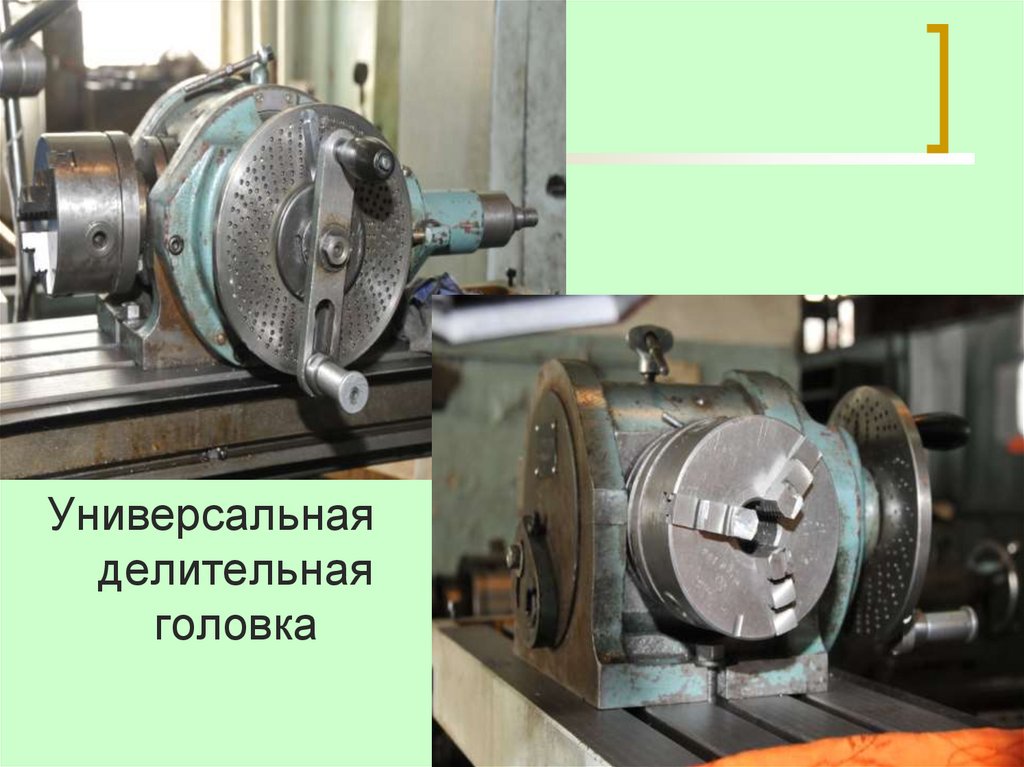

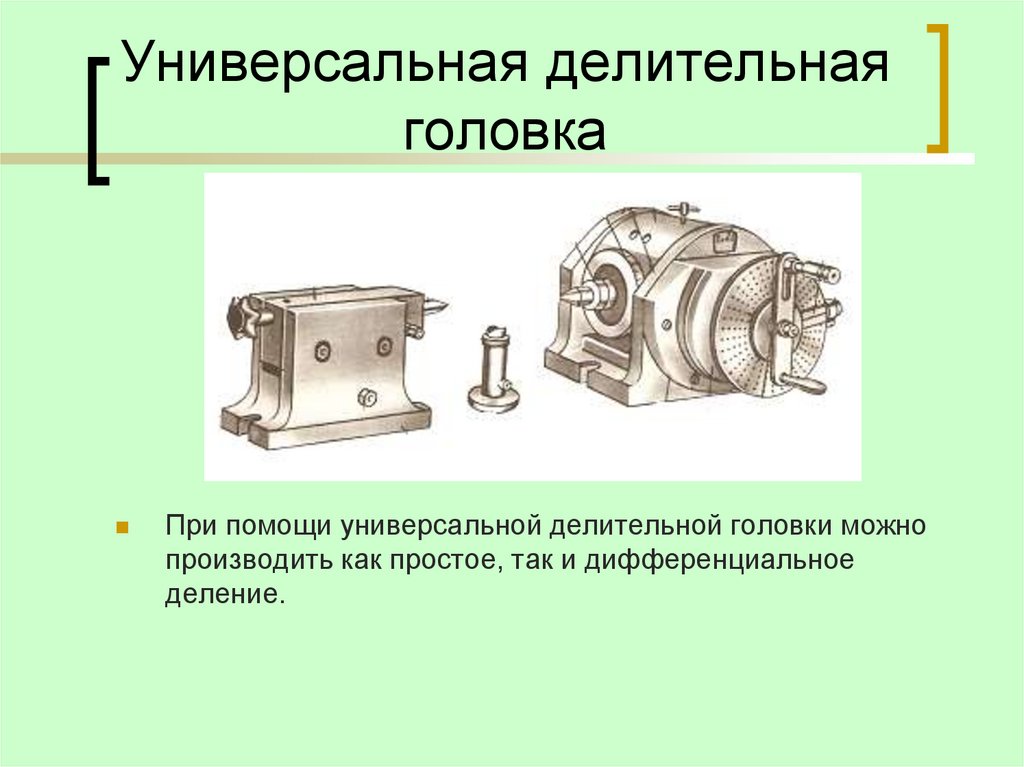

17. Универсальная делительная головка

При помощи универсальной делительной головки можно
производить как простое, так и дифференциальное
деление.

18.

Универсальная
делительная
головка

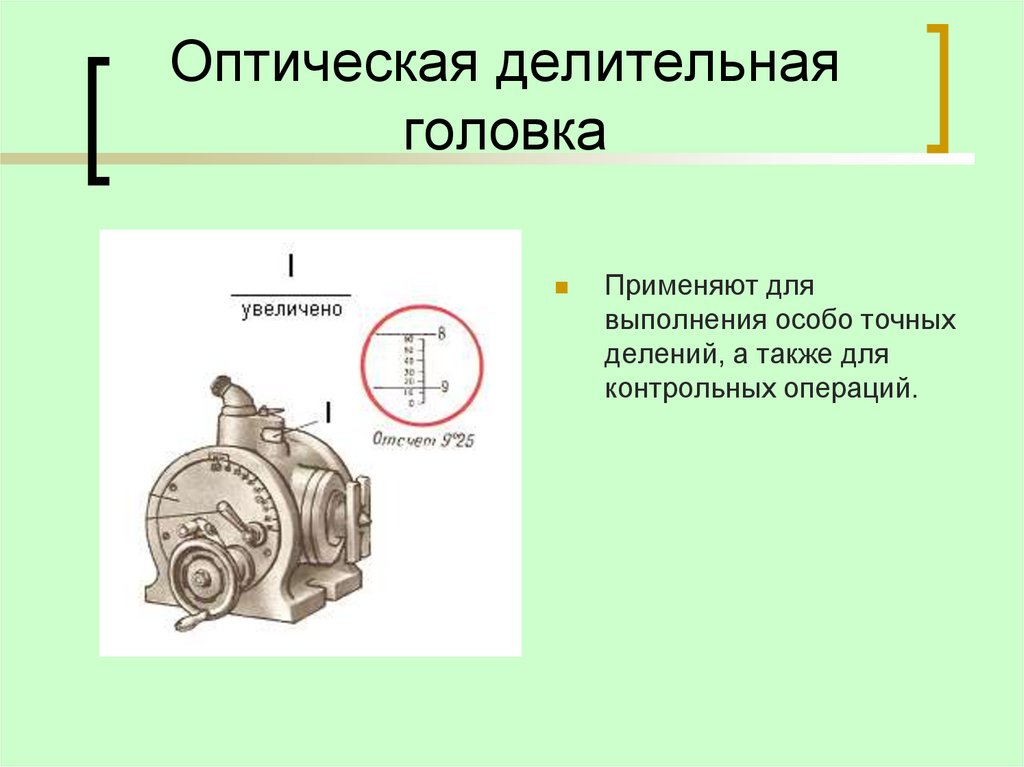

19. Оптическая делительная головка

Применяют для
выполнения особо точных
делений, а также для
контрольных операций.

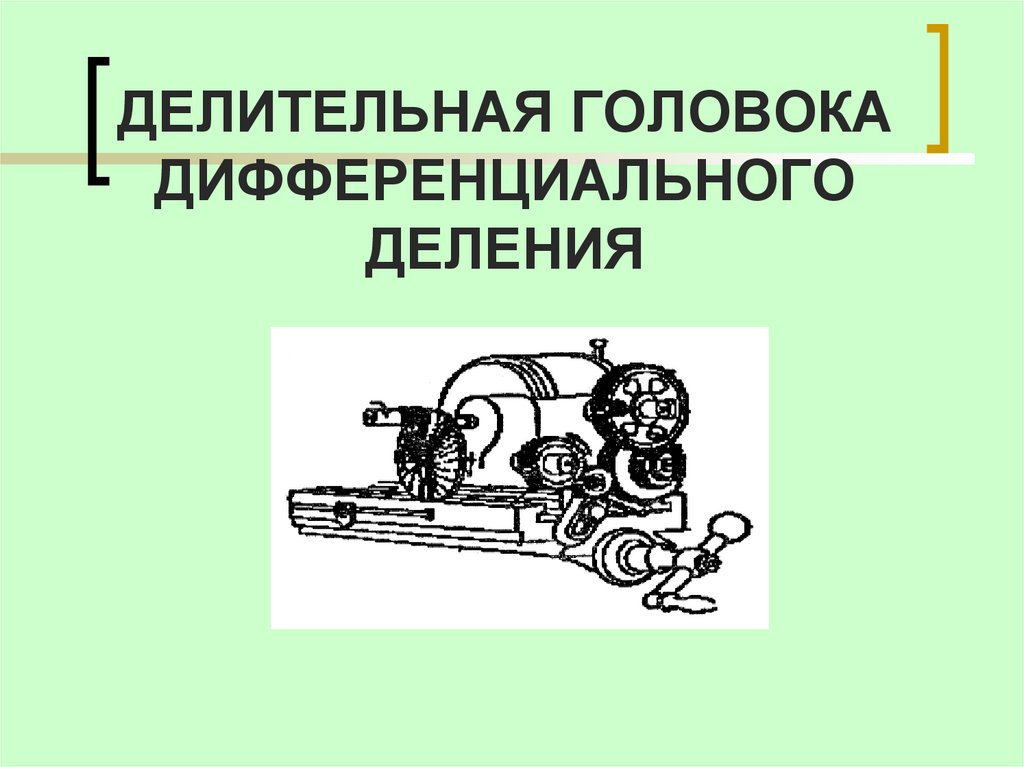

20. ДЕЛИТЕЛЬНАЯ ГОЛОВОКА ДИФФЕРЕНЦИАЛЬНОГО ДЕЛЕНИЯ

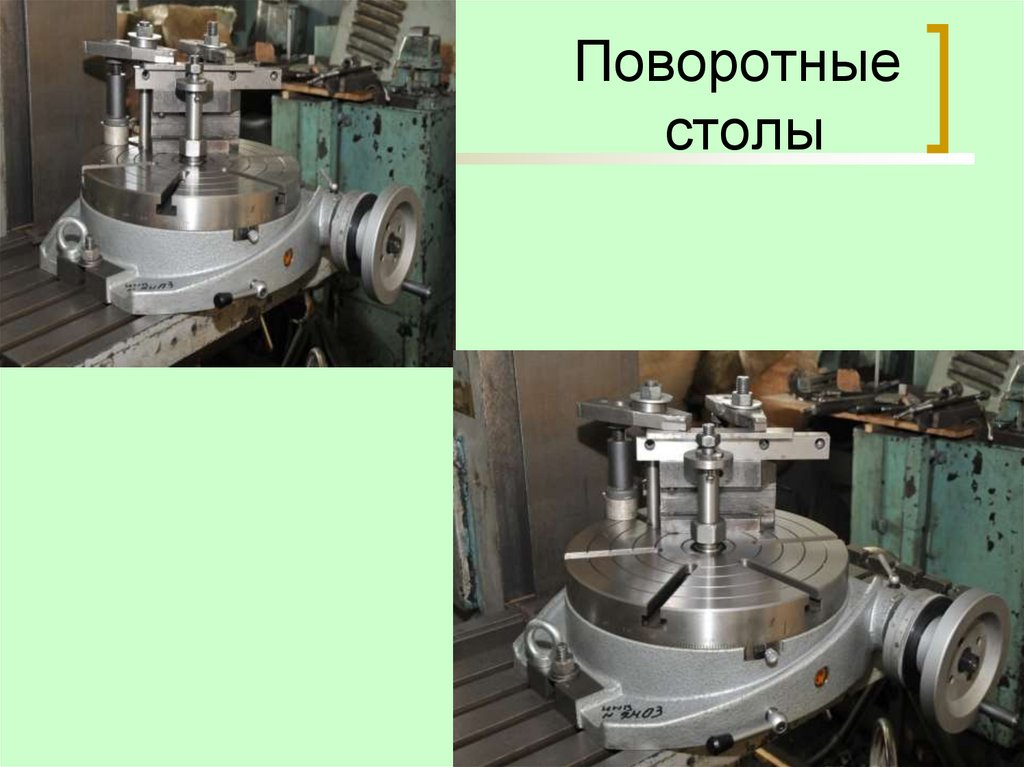

21. Поворотные столы
